Какое основное предназначение у компрессора авиационного двигателя. Компрессор авиационного двигателя: назначение, принцип работы и ключевые характеристики

Какое основное предназначение компрессора в авиационном двигателе. Как устроен компрессор авиационного двигателя. Какие бывают типы компрессоров в авиадвигателях. Какие ключевые параметры характеризуют работу компрессора. Почему компрессор так важен для эффективности двигателя.

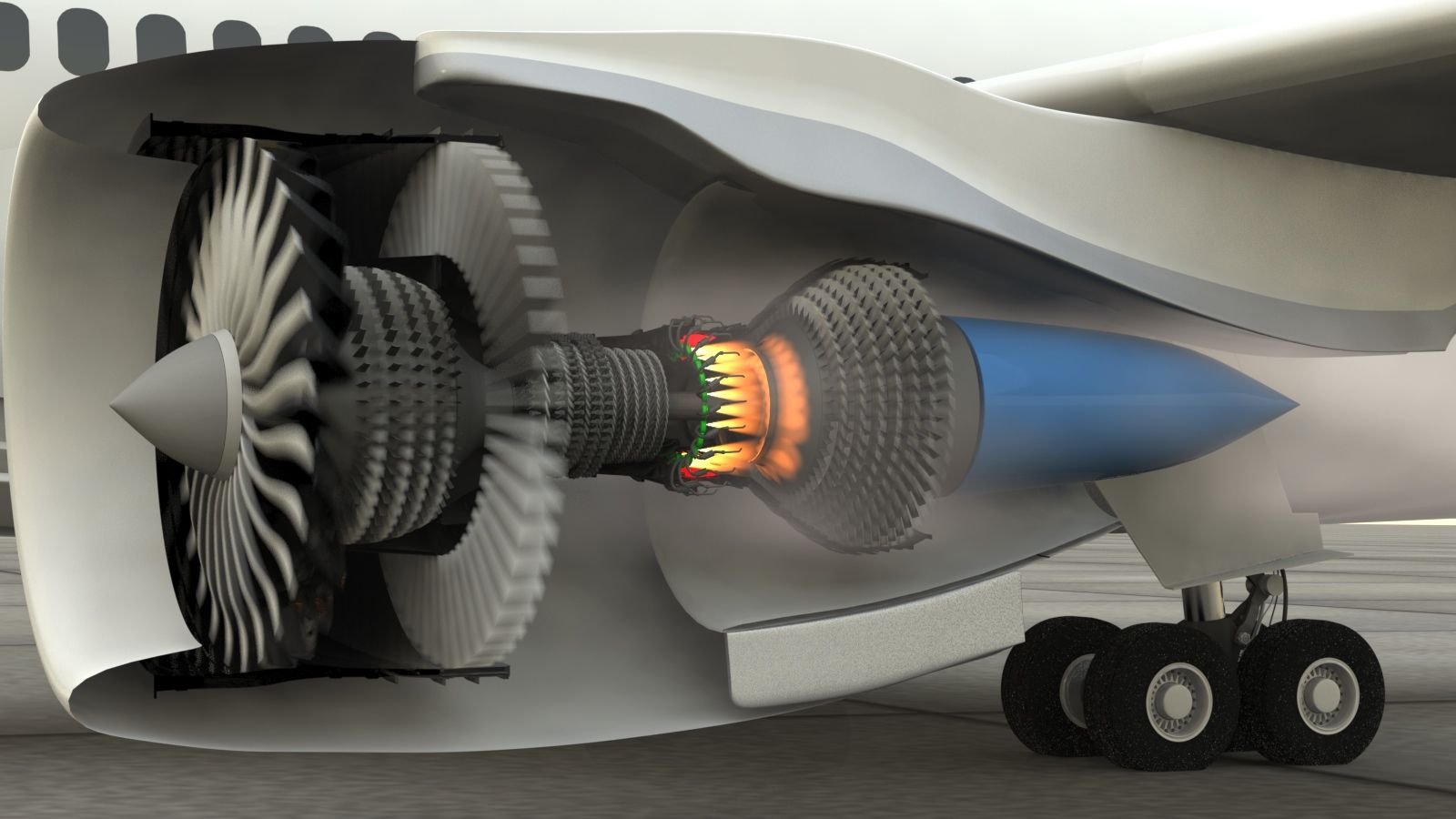

Назначение компрессора в авиационном двигателе

Компрессор является одним из ключевых элементов авиационного газотурбинного двигателя. Его основное назначение — сжатие воздуха, поступающего во входное устройство двигателя, перед подачей в камеру сгорания. Это необходимо для повышения эффективности работы двигателя в целом.

Сжатый компрессором воздух обеспечивает:

• Более интенсивное и полное сгорание топлива в камере сгорания
• Увеличение мощности, развиваемой турбиной
• Повышение тяги двигателя
• Улучшение экономичности двигателя

Принцип работы компрессора авиадвигателя

Как работает компрессор авиационного двигателя? Принцип его действия основан на передаче энергии от вращающихся лопаток к потоку воздуха. При этом происходит:

1. Увеличение скорости воздушного потока на рабочих лопатках
2. Повышение давления воздуха в направляющих лопатках
3. Сжатие и нагрев воздуха по мере его продвижения через ступени компрессора

В результате на выходе из компрессора воздух имеет высокое давление и температуру, что необходимо для эффективной работы камеры сгорания и турбины.

Основные типы компрессоров в авиадвигателях

В авиационных двигателях применяются два основных типа компрессоров:

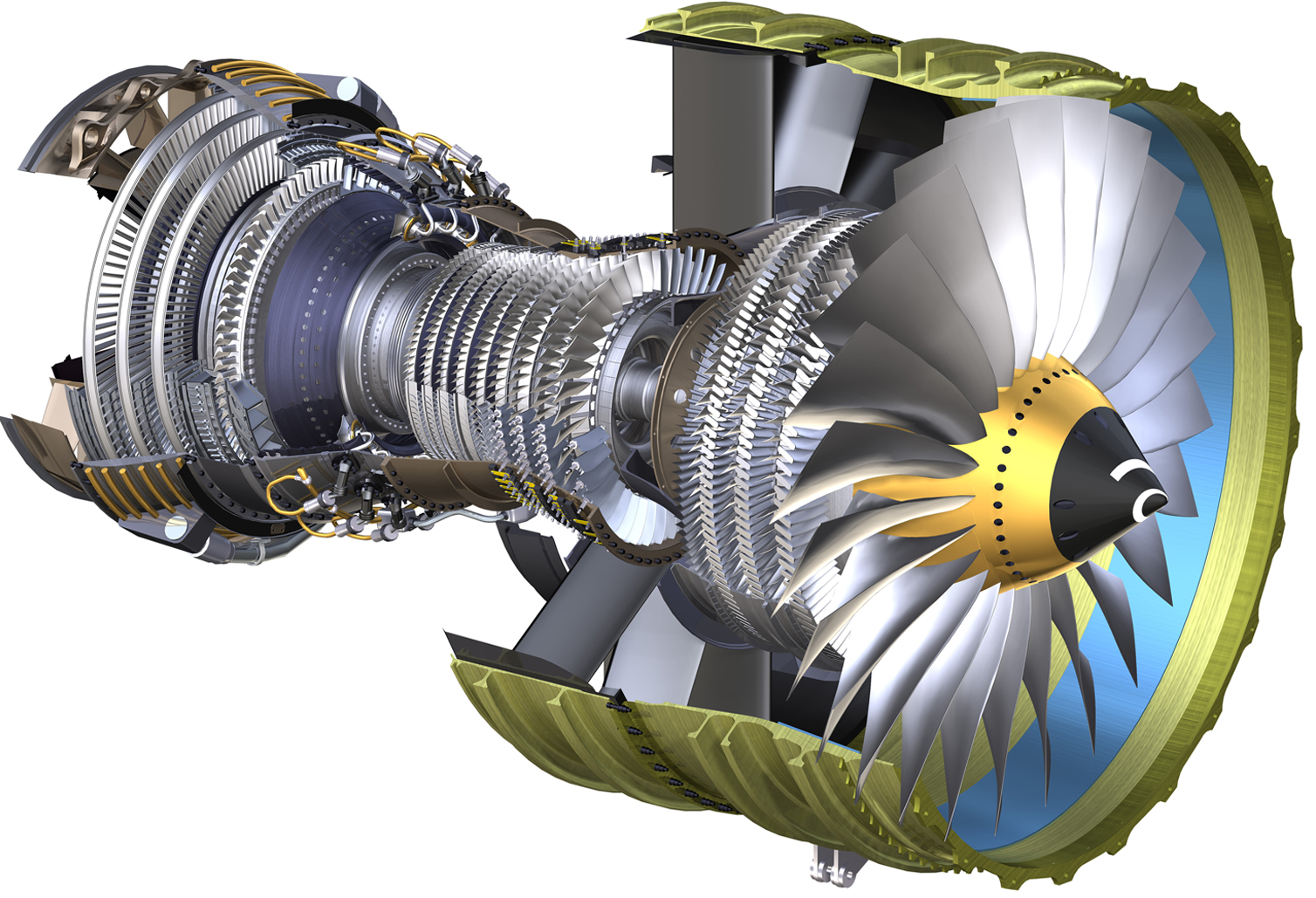

Осевой компрессор

Особенности осевого компрессора:

• Воздушный поток движется вдоль оси двигателя
• Состоит из чередующихся рядов вращающихся и неподвижных лопаток
• Обеспечивает высокую степень сжатия при большом расходе воздуха
• Применяется в большинстве современных турбореактивных и турбовентиляторных двигателей

Центробежный компрессор

Характеристики центробежного компрессора:

• Воздух разгоняется за счет центробежной силы
• Обеспечивает высокую степень сжатия в одной ступени
• Имеет меньшие габариты по сравнению с осевым
• Применяется в основном в малоразмерных двигателях и вспомогательных силовых установках

Ключевые параметры компрессора авиадвигателя

Эффективность работы компрессора характеризуется следующими основными параметрами:

Степень повышения давления

Степень повышения давления показывает, во сколько раз увеличивается давление воздуха после прохождения через компрессор. В современных авиадвигателях этот показатель может достигать 40-45.

Расход воздуха

Расход воздуха определяет количество воздуха, проходящего через компрессор в единицу времени. От этого параметра зависит тяга двигателя.

КПД компрессора

КПД компрессора показывает, насколько эффективно энергия вращения ротора преобразуется в энергию сжатого воздуха. Современные компрессоры имеют КПД до 85-90%.

Многоступенчатые компрессоры в авиадвигателях

Для достижения высоких степеней сжатия в авиадвигателях применяются многоступенчатые компрессоры. Они имеют ряд преимуществ:

• Позволяют достичь более высокой степени сжатия
• Обеспечивают более стабильную работу на различных режимах
• Дают возможность оптимизировать параметры каждой ступени

Количество ступеней в современных компрессорах может достигать 15-20.

Регулирование работы компрессора

Для обеспечения устойчивой работы компрессора на различных режимах применяются методы регулирования:

• Поворотные направляющие лопатки
• Перепуск воздуха из промежуточных ступеней
• Многокаскадная схема компрессора

Эти методы позволяют избежать помпажа и обеспечить эффективную работу двигателя в широком диапазоне условий.

Материалы для изготовления компрессоров

Выбор материалов для компрессора авиадвигателя крайне важен. Основные требования к ним:

• Высокая прочность
• Малый удельный вес
• Устойчивость к высоким температурам
• Сопротивление усталостным нагрузкам

Для изготовления компрессоров применяются:

• Титановые сплавы
• Жаропрочные стали
• Композитные материалы (в перспективных разработках)

Влияние компрессора на характеристики двигателя

Компрессор оказывает значительное влияние на основные характеристики авиадвигателя:

• Тягу
• Удельный расход топлива
• Массогабаритные показатели
• Надежность и ресурс

Повышение эффективности компрессора позволяет улучшить все эти параметры, что делает его совершенствование одним из приоритетных направлений развития авиационного двигателестроения.

Проблемы и вызовы в разработке компрессоров

Несмотря на достигнутые успехи, разработчики компрессоров сталкиваются с рядом проблем:

• Повышение степени сжатия при сохранении устойчивой работы
• Снижение массы при обеспечении необходимой прочности
• Уменьшение потерь и повышение КПД
• Обеспечение надежной работы в широком диапазоне условий

Решение этих задач требует применения передовых технологий проектирования, новых материалов и методов производства.

Перспективы развития компрессоров авиадвигателей

Основные направления совершенствования компрессоров авиационных двигателей включают:

• Применение трехмерного проектирования лопаток
• Использование композитных материалов
• Внедрение активных методов управления потоком
• Разработку адаптивных конструкций
• Интеграцию компрессора с другими узлами двигателя

Эти инновации позволят создать более эффективные, легкие и надежные компрессоры для авиадвигателей следующих поколений.

Морской флот —

description

bookmark access_time2 годыназад personadmin chat_bubble0

Для особо сильно нагруженных узлов с большим крутящим моментом, применяются эвольвентные шлицевые соединения. Они способны выдерживать динамические нагрузки и работать …

description

Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие, …

description

После заливки бетонного пола на его поверхности обычно появляются различные неровности, которые могут стать причиной некачественного монтажа напольного покрытия. Чтобы …

description

Современные угловые шлифмашины, более известные как приборы под названием «болгарки», используются для различных технологических процессов при строительстве и ремонте. Подбирая …

description

Шлифовка придаёт внутреннему пространству дома из бруса красоту и завершённость. Даже строганый брус после усушки покрывается ворсом, это свойство присуще …

description

Когда деталь готова, ее поверхность следует тщательно отшлифовать. У деталей из цельного дерева принято сглаживать спилы или удалять следы клея, …

description

Какие преимущества ручной шлифовки? Шлифование дерева вручную хоть и требует больших трудозатрат, но взамен обеспечивает ряд важных преимуществ: менее агрессивную …

description

При проведении различного типа ремонта, на момент производства мебели или деревянных вещей нередко приходится проводить шлифование древесины. Существует довольно много …

description

Рекомендованные сообщения Создайте аккаунт или войдите в него для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь …

description

Установки для автоматической сварки продольных швов обечаек – в наличии на складе! Высокая производительность, удобство, простота в управлении и надежность …

ЦИАМ

Array
(
    [0] => Array
        (
            [TEXT] => Учебный центр ЦИАМ
            [LINK] => /education/training-center/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 0
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                )

            [DEPTH_LEVEL] => 1
            [IS_PARENT] => 1
        )

    [1] => Array
        (
            [TEXT] => Основные сведения
            [LINK] => http://ciam.ru/education/training-center/serunya-information-/
            [SELECTED] =>
            [PERMISSION] => Z
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 0
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Основные сведения
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [2] => Array
        (
            [TEXT] => Структура и органы управления
            [LINK] => /education/training-center/structure/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 1
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Структура и органы управления
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [3] => Array
        (
            [TEXT] => Документы
            [LINK] => /education/training-center/documents/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 2
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Документы
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [4] => Array
        (
            [TEXT] => Образование
            [LINK] => /education/training-center/education chiled
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 3
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Образование
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [5] => Array
        (
            [TEXT] => Образовательные стандарты
            [LINK] => /education/training-center/educational-standards/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 4
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Образовательные стандарты
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [6] => Array
        (
            [TEXT] => Руководство. Педагогический (научно-педагогический состав)
            [LINK] => /education/training-center/guide
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 5
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Руководство. Педагогический (научно-педагогический состав)
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [7] => Array
        (
            [TEXT] => Материально-техническое обеспечение и оснащенность образовательного процесса
            [LINK] => /education/training-center/equipment/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 6
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Материально-техническое обеспечение и оснащенность образовательного процесса
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [8] => Array
        (
            [TEXT] => Стипендии и иные виды материальной поддержки
            [LINK] => /education/training-center/stipendi
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 7
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Стипендии и иные виды материальной поддержки
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [9] => Array
        (
            [TEXT] => Платные образовательные услуги
            [LINK] => /education/training-center/paid_education/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 8
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Платные образовательные услуги
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [10] => Array
        (
            [TEXT] => Финансово-хозяйственная деятельность
            [LINK] => /education/training-center/economic_activity/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 9
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Финансово-хозяйственная деятельность
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [11] => Array
        (
            [TEXT] => Вакантные места для приема (перевода)
            [LINK] => /education/training-center/vacant
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 10
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Вакантные места для приема (перевода)
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [12] => Array
        (
            [TEXT] => Доступная среда
            [LINK] => /education/training-center/dostupnaya-sreda
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 11
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Доступная среда
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [13] => Array
        (
            [TEXT] => Международное сотрудничество
            [LINK] => /education/training-center/mezhdunarodnoe-sotrudnichestvo
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 12
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Учебный центр ЦИАМ
                    [1] => Международное сотрудничество
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [14] => Array
        (
            [TEXT] => Высшее образование
            [LINK] => /education/higher-educated/departments-of-universities
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 1
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Высшее образование
                )

            [DEPTH_LEVEL] => 1
            [IS_PARENT] =>
        )

    [15] => Array
        (
            [TEXT] => Аспирантура
            [LINK] => /education/postgraduate/
            [SELECTED] => 1
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 2
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Аспирантура
                )

            [DEPTH_LEVEL] => 1
            [IS_PARENT] => 1
        )

    [16] => Array
        (
            [TEXT] => Общая информация
            [LINK] => /education/postgraduate/information/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 0
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Аспирантура
                    [1] => Общая информация
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [17] => Array
        (
            [TEXT] => Нормативные документы
            [LINK] => /education/postgraduate/regulatory-documents/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 1
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Аспирантура
                    [1] => Нормативные документы
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [18] => Array
        (
            [TEXT] => Поступающим
            [LINK] => /education/postgraduate/coming/
            [SELECTED] => 1
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 2
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Аспирантура
                    [1] => Поступающим
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [19] => Array
        (
            [TEXT] => Приказы и распоряжения по аспирантуре
            [LINK] => /education/postgraduate/orders-and-instructions-for-the-graduate-school
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 3
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Аспирантура
                    [1] => Приказы и распоряжения по аспирантуре
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [20] => Array
        (
            [TEXT] => Аспирантам
            [LINK] => /education/postgraduate/graduate-student/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 4
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Аспирантура
                    [1] => Аспирантам
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [21] => Array
        (
            [TEXT] => Дополнительное профессиональное образование
            [LINK] => /education/additional-professional-education/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 3
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Дополнительное профессиональное образование
                )

            [DEPTH_LEVEL] => 1
            [IS_PARENT] => 1
        )

    [22] => Array
        (
            [TEXT] => Общая информация
            [LINK] => /education/additional-professional-education/general-information
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 0
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Дополнительное профессиональное образование
                    [1] => Общая информация
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [23] => Array
        (
            [TEXT] => Программы дополнительного профессионального образования
            [LINK] => /education/additional-professional-education/programs-of-additional-professional-education
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => P
            [ITEM_INDEX] => 1
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Дополнительное профессиональное образование
                    [1] => Программы дополнительного профессионального образования
                )

            [DEPTH_LEVEL] => 2
            [IS_PARENT] =>
        )

    [24] => Array
        (
            [TEXT] => Целевое обучение
            [LINK] => /education/the-target-set/rules-of-admission/
            [SELECTED] =>
            [PERMISSION] => R
            [ADDITIONAL_LINKS] => Array
                (
                )

            [ITEM_TYPE] => D
            [ITEM_INDEX] => 4
            [PARAMS] => Array
                (
                )

            [CHAIN] => Array
                (
                    [0] => Целевое обучение
                )

            [DEPTH_LEVEL] => 1
            [IS_PARENT] =>
        )

)

Авиационные газотурбинные двигатели / Хабр

Всем привет! В этой статье я хочу рассказать о том, как работают авиационные газотурбинные двигатели (ГТД). Я постараюсь сделать это наиболее простым и понятным языком.

Авиационные ГТД можно можно разделить на:

• турбореактивные двигатели (ТРД)
• двухконтурные турбореактивные двигатели (ТРДД)
• Турбовинтовые двигатели (ТВД)
• Турбовальные двигатели (ТВаД)

Притом, ТРД и ТРДД могут содержать в себе форсажную камеру, в таком случае они будут ТРДФ и ТРДДФ соответственно. В этой статье мы их рассматривать не будем.

Начнём с турбореактивных двигателей.

Турбореактивные двигатели

Такой тип двигателей был создан в первой половине 20-го века и начал находить себе массовое применение к концу Второй мировой войны. Первым в мире серийным турбореактивным самолетом был немецкий Me.262. ТРД были популярны вплоть до 60-ых годов, после чего их стали вытеснять ТРДД.

Современная фотография Me-262, сделанная в 2016 году

Самый простой турбореактивный двигатель включает в себя следующие элементы:

• Входное устройство
• Компрессор
• Камеру сгорания
• Турбину
• Реактивное сопло (далее просто сопло)

Можно сказать, что это минимальный набор для нормальной работы двигателя.

А теперь рассмотрим что для чего нужно и зачем.

Входное устройство — это расширяющийся* канал, в котором происходит подвод воздуха к компрессору и его предварительное сжатие. В нём кинетическая энергия входящего воздуха частично преобразуется в давление.

*здесь и дальше мы будем говорить про дозвуковые скорости. На сверхзвуковой скорости физика меняется, и там все совсем не так.

Компрессор — это устройство, в котором происходит повышение давление воздуха. Компрессор можно характеризовать такой величиной, как степень повышения давления. В современных двигателях оно уже начинает переступать за 40 единиц. Кроме того, в нем увеличивается температура (может быть, где-то до 400 градусов Цельсия).

Камера сгорания — устройство, в котором к сжатому воздуху (после компрессора) подводится тепло из-за горения топлива. Температура в камере сгорания очень высокая, может достигать 2000 градусов Цельсия. Вам может показаться, что давление газа в камере тоже сильно увеличивается, но это не так. Теоретически принято считать, что подвод тепла осуществляется при постоянном давлении. В реальности оно немного падает из-за потерь (проблема несовершенства конструкции).

Турбина — устройство, превращающее часть энергии газа после камеры сгорания в энергию привода компрессора. Так как турбины используются не только в авиации, можно дать более общее определение: это устройство, преобразующее внутреннюю энергию рабочего тела (в нашем случае рабочее тело — это газ) в механическую работу на валу. Как вы могли понять, турбина и компрессор находятся на одном валу и жестко связаны между собой. Если в компрессоре происходит повышение давления газа, то в турбине, наоборот, понижение, то есть газ расширяется.

Сопло — суживающийся канал, в котором происходит преобразование потенциальной энергии газа в кинетическую (оставшийся запас энергии газа после турбины). Как и в турбине, в сопле происходит расширение газа. Образуется струя, которая, вытекая из сопла, движет самолёт.

С основными элементами разобрались. Но все равно не очень понятно как оно работает? Тогда давайте ещё раз и коротко.

Воздух из атмосферы попадает во входное устройство, где немного сжимается и поступает в компрессор. В компрессоре давление воздуха растёт ещё сильнее, растёт и температура. После компрессора воздух поступает в камеру сгорания и, смешиваясь там с топливом, воспламеняется, что приводит к сильному возрастанию температуры, при, можно сказать, постоянном давлении. После камеры сгорания горячий сжатый газ попадает в турбину. Часть энергии газа расходуется на вращение компрессора турбиной (чтобы он мог выполнять свою функцию, описанную выше), другая часть энергии расходуется на, нужное нам, движение самолёта, из-за того, что газ, пройдя турбину, превращается в реактивную струю в сопле и вырывается из него (сопла) в атмосферу. На этом цикл завершается. Конечно, в реальности все процессы цикла проходят непрерывно.

Такой цикл называется циклом Брайтона, или термодинамическим циклом с непрерывным характером рабочего процесса и подводом тепла при постоянном давлении. По такому циклу работают все ГТД.

Цикл Брайтона в P-V координатах

Н-В — процесс сжатия во входном устройстве
В-К — процесс сжатия в компрессоре
К-Г — изобарический подвод тепла
Г-Т — процесс расширения газа в турбине
Г-С — процесс расширения газа в сопле
С-Н — изобарический отвод тепла в атмосферу

Схематичная конструкция турбореактивного двигателя, где 0-0 — ось двигателя

ТРД может иметь и два вала. В таком случае компрессор состоит из компрессора низкого давления (КНД) и компрессора высокого давления (КВД), а подвод работы будут осуществлять турбина низкого давления (ТНД) и турбина высокого давления (ТВД) соответственно. Такая схема более выгодная газодинамически.

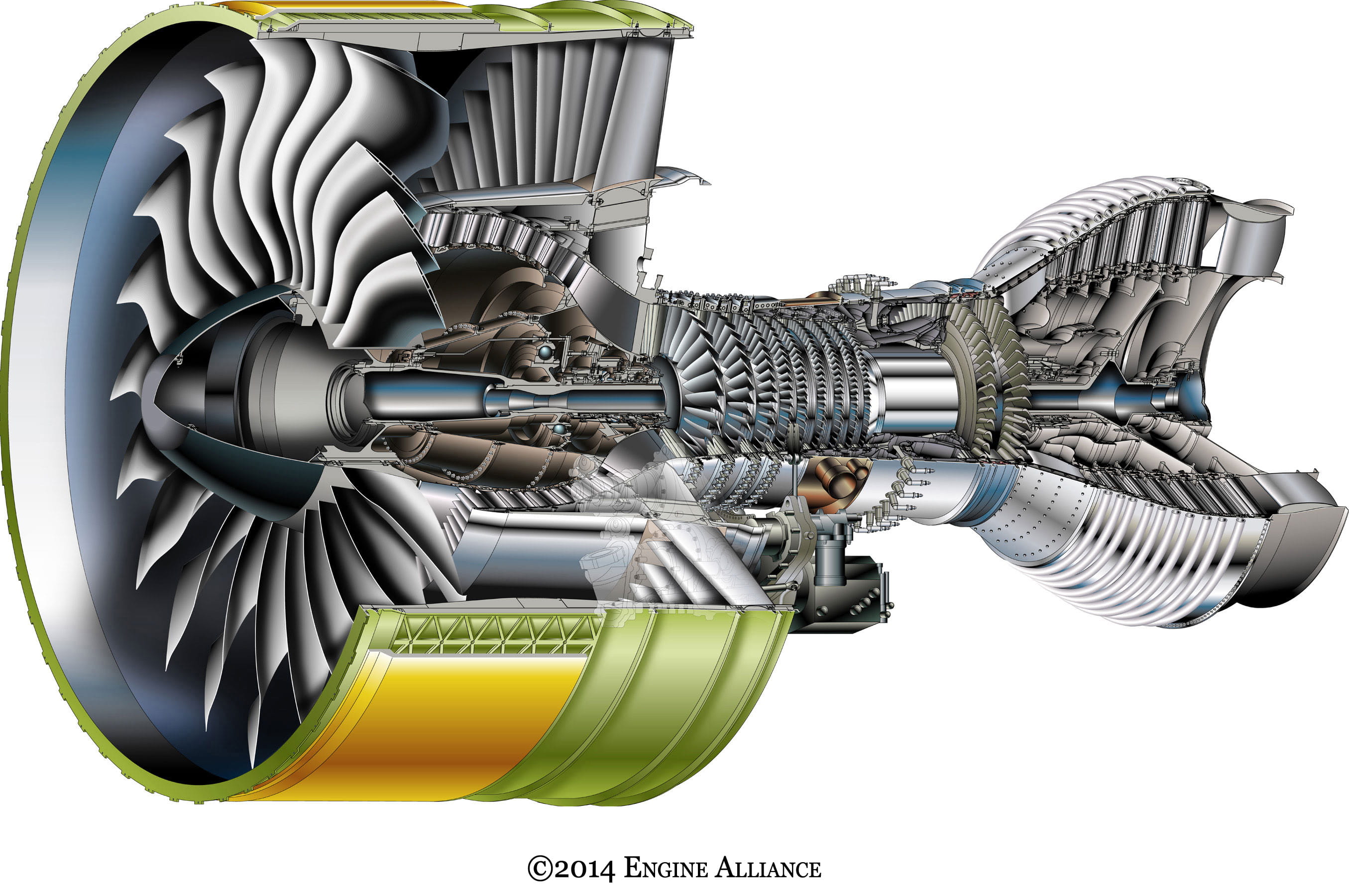

Реальный двигатель такого вида в разрезе

Мы рассмотрели принцип работы самой простой схемы авиационного газотурбинного двигателя. Естественно, на современных «Эйрбасах и Боингах» устанавливаются ТРДД, конструкция которых заметно сложнее, но работает все по таким же законам. Давайте рассмотрим их.

Двухконтурный турбореактивный двигатель

ТРДД, прежде всего, отличается от ТРД тем, что имеет два контура: внешний и внутренний. Внутренний контур содержит в себе то же самое, что и ТРД: компрессор (разделенный на КНД и КВД), камеру сгорания, турбину (разделенную на ТВД и ТНД) и сопло. Внешний контур представляет собой канал, с соплом в конце. В нем нет ни камеры сгорания, ни турбины. Перед обоими контурами (сразу после входного устройства двигателя) стоит ступень компрессора, работающая на оба контура.

Не очень понятная картина выходит, да? Давайте разберемся как оно работает.

Схематичная конструкция двухвального двухконтурного турбореактивного двигателя

Воздух, попадающий в двигатель, пройдя через первую ступень компрессора низкого давления, разбивается на два потока. Одна часть воздуха идет по внутреннему контуру, где происходят те же процессы, которые были описаны, когда мы разбирали ТРД. Вторая часть воздуха попадает во внешний контур, получив энергию от первой ступени КНД (та, которая работает на два контура). Во внешнем контуре энергия воздуха тратится только на преодоление гидравлических потерь (за счёт трения). В конце этот воздух попадает в сопло внешнего контура, создавая огромную тягу. Тяга, созданная внешним контуром, может составлять 80% тяги всего двигателя.

Одной из важнейших характеристик ТРДД является степень двухконтурности. Степень двухконтурности — это отношение расхода воздуха во внешнем контуре, к расходу воздуха во внутреннем контуре. Это число может быть как больше, так и меньше единицы. На современных двигателях это число переступает за значение в 12 единиц.
Двигатели, степень двухконтурности которых больше двух, принято называть турбовентиляторными, а первую ступень компрессора (ту, что работает на оба контура) вентилятором.

ТРДД самолета Boeing 757-200. На переднем плане видно входное устройство и вентилятор

На некоторых двигателях вентилятор приводится в движение отдельной турбиной, которая ставится ближе всего к соплу внутреннего контура. Тогда двигатель получается трехвальным. Например, по такой схеме выполнены двигатели Rolls Royce RB211 (устанавливались на L1011, B747, B757, B767), Д-18Т (Ан-124), Д-36 (Як-42)

Д-18Т в разрезе изнутри

Главное достоинство ТРДД заключается в возможности создания большой тяги и хорошей экономичности, по сравнению с ТРД.

На этом я хотел бы закончить про ТРДД и перейти к следующему виду двигателей — ТВД.

Турбовинтовые двигатели

Турбовинтовой двигатель, как и турбореактивный, относится к газотурбинным двигателям. И работает он почти как турбореактивный. Элементарный турбовинтовой двигатель состоит из уже знакомых нам элементов: компрессора, камеры сгорания, турбины и сопла. К ним добавляются редуктор и винт.

Принцип работы работы такой же, как у турбореактивного, с разницей в том, что практически вся энергия газа расходуется на турбине на вращение компрессора и на вращение винта через редуктор (здесь винт и редуктор находятся на одном валу с компрессором). Винт создаёт основную долю тяги. Оставшаяся, после турбины, часть энергии направляется в сопло, образуя реактивную тягу, но она мала, может составлять десятую часть от общей. Редуктор в этой схеме нужен для того, чтобы понизить обороты и передать момент, так как турбина может вращаться с очень высокой частотой, например, 10000 оборотов в минуту, а винту нужно только 1500. И винт достаточно тяжелый.

Схематичная конструкция ТВД

Но бывает и другая схема турбовинтовых двигателей: со свободной турбиной.
Её суть в том, что за обычной турбиной компрессора ставится отдельная турбина, которая механически не связана с турбиной компрессора. Такая турбина называется свободной. Связь между турбиной компрессора и свободной турбиной только газодинамическая. От свободной турбины идёт отдельный вал, на который устанавливаются редуктор с винтом. Все остальное работает так же, как и в первом случае. Большинство современных двигателей выполняют именно по такой схеме. Одним из плюсов такой схемы является возможность использования двигателя на земле, как вспомогательную силовую установку (ВСУ), не приводя винт в движение.

Схематичная конструкция ТВД со свободной турбиной

Хочу отметить, что не нужно смотреть на турбовинтовые двигатели как на малоэффективный пережиток прошлого. Я несколько раз слышал такие высказывания, но они неверны.
Турбовинтовой двигатель в некоторых случаях обладает наивысшим КПД, как правило, на самолетах с не очень большими скоростями (например, на 500 км/ч), притом, самолет может быть внушительных размеров. В таком случае, турбовинтовой двигатель может быть в разы выгоднее, рассмотренного ранее, турбореактивного двигателя.

На этом про турбовинтовые двигатели можно заканчивать. Мы потихоньку подошли к понятию турбовального двигателя.

Турбовальный двигатель

Должно быть, большинство читателей здесь вообще впервые слышат такое название. Такой тип двигателей устанавливается на вертолёты.

Турбовальный двигатель очень схож с турбовинтовым двигателем со свободной турбиной. Он также состоит из компрессора, камеры сгорания, турбины компрессора, далее идёт свободная турбина, связанная со всем предыдущем только газодинамически. А вот реактивную тягу такой двигатель не создаёт, реактивного сопла у него нет, только выхлоп. Свободная турбина имеет свой вал, который соединяется к главному редуктору вертолёта (несущего винта). Да, у всех известных мне вертолетов есть такой редуктор, и, как правило, он внушительных размеров. Дело в том, что обороты несущего винта вертолёта очень низкие. Если у самолета, как я писал выше, они могут достигать 1500 об/мин, то у вертолёта, например у Ми-8, всего 193 об/мин.
А обороты двигателя у вертолёта зачастую очень высокие (из-за небольших размеров), и понижать их приходится в сотню и более раз. Бывает такое, что редуктор стоит и на двигателе, и на самом вертолете, например, у Ми-2 и его двигателя ГТД-350.

Схематичная конструкция турбовального двигателя

Двигатель ТВ3-117 от вертолета Ми-8. Справа видны выхлопная труба и приводной вал

Итак, мы рассмотрели четыре типа газотурбинных двигателей. Надеюсь, мой текст был понятен и полезен для вас. Все вопросы и замечания можете писать в комментариях.

Спасибо за внимание.

«Создание производства восстановления рабочих лопаток газотурбинных двигателей методом лазерной наплавки»

Заказчик НИОКТР: ЗАО Плакарт

Договор с Минобрнауки России от «27» апреля 2016 г. № 02.G25.31.0215

Руководитель проекта: Туричин Глеб Андреевич

Главная цель проекта заключается в создании на базе ЗАО «Плакарт» высокотехнологичного производства по восстановлению турбинных лопаток из высоколегированных жаропрочных сплавов с использованием технологии высокопроизводительной лазерной наплавки.

Для достижения поставленной цели в рамках проекта решаются следующие задачи:

  •      Проводятся теоретические и экспериментальные исследования получения однослойных и многослойных покрытий из порошков жаропрочных сплавов методом лазерной наплавки.

  •      Разрабатывается технология получения покрытий для ремонта деталей из жаропрочных сплавов с использованием мощных волоконных лазеров.

  •      Разрабатывается и изготавливается лазерный технологический комплекс на базе волоконного 700 Вт лазера для ремонта, восстановления деталей из жаропрочных сплавов на металлической основе.

К выполнению работ привлекаются организации-соисполнители (участники консорциума):

Федеральное государственное автономное образовательное учреждение высшего профессионального образования «Национальный исследовательский технологический университет «МИСиС» (НИТУ «МИСиС»).

ООО «Темпо»

Конечный потребитель: АО «ОДК-Пермские моторы»

Основные планируемые результаты проекта

— Технология восстановления торцов и гребешков бандажных полок рабочих лопаток турбины газотурбинной установки методом лазерной наплавки

— Комплекс технологический лазерный наплавочный

Основные характеристики технологии:

Производительность 0,1 — 0,7 кг /час

Толщину наплавляемого за один проход слоя 200 – 800 мкм

Толщину слоя перемешивания не более 10 %

Коэффициент использования материалов не менее 50 %,

Коэффициент выхода годных лопаток по наплавке с первого предъявления не менее 90 %

Основные характеристики установки:

— Мощность лазерного излучения до 700 Вт

— Повторяемость позиционирования рабочего инструмента не хуже 0,03 мм

— Размер рабочей зоны технологической установки не менее (мм) – 500х500х500;

— Быстросменная кассетная оснастка

Краткая характеристика создаваемой/созданной научной (научно-технической, инновационной) продукции

Рабочие лопатки турбины газотурбинных установок имеют установленный разработчиком ресурс. Обычно это 25 тыс. часов. После выработки ресурса рабочие лопатки подлежат ремонту. В общем случае ремонт заключается в выполнении следующих операций: демонтаж лопаток, чистка, дефектация, восстановление микроструктуры основного материала, восстановление геометрии и формы, восстановление покрытий, контроль качества. В настоящее время на предприятиях газотурбостроения применяются технологии восстановления геометрии и формы рабочих лопаток на базе аргоно-дугового, плазменного методов с коэффициентом выхода годного 15…25% и коэффициентом использования материала — 10…20%. Разрабатываемая технология восстановления рабочих лопаток турбины газотурбинной установки методом лазерной наплавки обеспечит коэффициентом выхода годного 80…90% и КИМ – 50-60%.

Созданием высокотехнологичного производства на базе технологий лазерной наплавки лопаток ГТД решаются следующие научно-технические и технологические задачи:

•      Тиражирование разработанного технологического процесса лазерного восстановления лопаток ГТД на предприятиях ОАО «ОДК»;

•      Комплект конструкторской документации на комплекс технологический лазерный наплавочный, на базе которого можно организовать серийное изготовления оборудования;

•      Повышение межремонтного ресурса лопаток ГТД;

Назначение и область применения, эффекты от внедрения результатов проекта

Внедрение в производственный цикл разрабатываемых технологий и оборудования лазерной наплавки позволит повысить конкурентоспособность выпускаемых авиационных двигателей по сравнению с мировыми аналогами за счет снижения себестоимости выпускаемой продукции и повышения эксплуатационных характеристик, в частности, повышения топливной эффективности авиадвигателей, а также повышения тяговых характеристик. Разрабатываемые технологии и оборудование лазерной наплавки также обеспечат повышение производительности процесса ремонта.

Ход работ

Текущие результаты проекта

Разработан эскизный проект технологического комплекса

Разработка и изготовление макета комплекса для исследовательских испытаний технологического процесса лазерной наплавки;

Разработан предварительный проекта технологии лазерной наплавки;

Проведены патентные исследования

Разработана и изготовлена спец оснастки для лабораторной наплавки образцов для

исследований;

Разработаны технические требования к наплавочному материалу и изготовлены опытные партии порошков жаропрочных сплавов на основе никеля;

Публикации по проекту:

ЛАЗЕРНАЯ ПОРОШКОВАЯ ВОССТАНОВИТЕЛЬНАЯ НАПЛАВКА ЛОПАТОК ГАЗОТУРБИННОГО ДВИГАТЕЛЯ Р.С. Корсмик, Г.А. Туричин, О.Г. Климова-Корсмик, Е.В. Земляков, К.Д. Бабкин

Перспективы использования технологии лазерной наплавки для восстановления лопаток компрессоров газотурбинных двигателей Е.В. Земляков, к. т.н., [email protected], К.Д. Бабкин, Р.С. Корсмик, М.О. Скляр, М.В. Кузнецов

Газотурбинный двигатель самолета. Фото. Строение. Характеристики.



Авиационные газотурбинные двигатели.



На сегодняшний день, авиация практически на 100% состоит из машин, которые используют газотурбинный тип силовой установки. Иначе говоря – газотурбинные двигатели. Однако, несмотря на всю возрастающую популярность авиаперелетов сейчас, мало кто знает каким образом работает тот жужжащий и свистящий контейнер, который висит под крылом того или иного авиалайнера.



Принцип работы газотурбинного двигателя.



Газотурбинный двигатель, как и поршневой двигатель на любом автомобиле, относится к двигателям внутреннего сгорания. Они оба преобразуют химическую энергию топлива в тепловую, путем сжигания, а после — в полезную, механическую. Однако то, как это происходит, несколько отличается. В обоих двигателях происходит 4 основных процесса – это: забор, сжатие, расширение, выхлоп. Т.е. в любом случае в двигатель сначала входит воздух (с атмосферы) и топливо (из баков), далее воздух сжимается и в него впрыскивается топливо, после чего смесь воспламеняется, из-за чего значительно расширяется, и в итоге выбрасывается в атмосферу. Из всех этих действий выдает энергию лишь расширение, все остальные необходимы для обеспечения этого действия.

А теперь в чем разница. В газотурбинных двигателях все эти процессы происходят постоянно и одновременно, но в разных частях двигателя, а в поршневом – в одном месте, но в разный момент времени и по очереди. К тому же, чем более сжат воздух, тем большую энергию можно получить при сгорании, а на сегодняшний день степень сжатия газотурбинных двигателей уже достигла 35-40:1, т.е. в процессе прохода через двигатель воздух уменьшается в объеме, а соответственно увеличивает свое давление в 35-40 раз. Для сравнения в поршневых двигателях этот показатель не превышает 8-9:1, в самых современных и совершенных образцах. Соответственно имея равный вес и размеры газотурбинный двигатель гораздо более мощный, да и коэффициент полезного действия у него выше. Именно этим и обусловлено такое широкое применения газотурбинных двигателей в авиации в наши дни.



А теперь подробней о конструкции. Четыре вышеперечисленных процесса происходят в двигателе, который изображен на упрощенной схеме под номерами:

• забор воздуха – 1 (воздухозаборник)
• сжатие – 2 (компрессор)
• смешивание и воспламенение – 3 (камера сгорания)
•  выхлоп – 5 (выхлопное сопло)
• Загадочная секция под номером 4 называется турбиной. Это неотъемлемая часть любого газотурбинного двигателя, ее предназначение – получение энергии от газов, которые выходят после камеры сгорания на огромных скоростях, и находится она на одном валу с компрессором (2), который и приводит в действие.



Таким образом получается замкнутый цикл. Воздух входит в двигатель, сжимается, смешивается с горючим, воспламеняется, направляется на лопатки турбины, которые снимают до 80% мощности газов для вращения компрессора, все что осталось и обуславливает итоговую мощность двигателя, которая может быть использована разными способами.

В зависимости от способа дальнейшего использования этой энергии газотурбинные двигатели подразделяются на:

• турбореактивные
• турбовинтовые
• турбовентиляторные
• турбовальные



Двигатель, изображенный на схеме выше, является турбореактивным. Можно сказать «чистым» газотурбинным, ведь газы после прохождения турбины, которая вращает компрессор, выходят из двигателя через выхлопное сопло на огромной скорости и таким образом толкают самолет вперед. Такие двигатели сейчас используются в основном на высокоскоростных боевых самолетах.

Турбовинтовые двигатели отличаются от турбореактивных тем, что имеют дополнительную секцию турбины, которая еще называется турбиной низкого давления, состоящую из одного или нескольких рядов лопаток, которые отбирают оставшуюся после турбины компрессора энергию у газов и таким образом вращает воздушный винт, который может находится как спереди так и сзади двигателя. После второй секции турбины, отработанные газы выходят фактически уже самотеком, не имея практически никакой энергии, поэтому для их вывода используются просто выхлопные трубы. Подобные двигатели используются на низкоскоростных, маловысотных самолетах.

Турбовентиляторные двигатели имеют схожую схему с турбовинтовыми, только вторая секция турбины отбирает не всю энергию у выходящих газов, поэтому такие двигатели также имеют выхлопное сопло. Но основное отличие состоит в том, что турбина низкого давления приводит в действия вентилятор, который закрыт в кожух. Потому такой двигатель еще называется двуконтурным, ведь воздух проходит через внутренний контур (сам двигатель) и внешний, который необходим лишь для направления воздушной струи, которая толкает двигатель вперед. Потому они и имеют довольно «пухлую» форму. Именно такие двигатели применяются на большинстве современных авиалайнеров, поскольку являются наиболее экономичными на скоростях, приближающихся к скорости звука и эффективными при полетах на высотах выше 7000-8000м и вплоть до 12000-13000м.

Турбовальные двигатели практически идентичны по конструкции с турбовинтовыми, за исключением того, что вал, который соединен с турбиной низкого давления, выходит из двигателя и может приводить в действие абсолютно что угодно. Такие двигатели используются в вертолетах, где два-три двигателя приводят в действие единственный несущий винт и компенсирующий хвостовой пропеллер. Подобные силовые установки сейчас имеют даже танки – Т-80 и американский «Абрамс».



Газотурбинные двигатели имеют классификацию также по другим признакам:

• по типу входного устройства (регулируемое, нерегулируемое)
•  по типу компрессора (осевой, центробежный, осецентробежный)
• по типу воздушно-газового тракта (прямоточный, петлевой)
• по типу турбин (число ступеней, число роторов и др.)
• по типу реактивного сопла (регулируемое, нерегулируемое) и др.



Турбореактивный двигатель с осевым компрессором получил широкое применение. При работающем двигателе идет непрерывный процесс. Воздух проходит через диффузор, притормаживается и попадает в компрессор. Затем он поступает в камеру сгорания. В камеру через форсунки подается также топливо, смесь сжигается, продукты сгорания перемещаются через турбину. Продукты сгорания в лопатках турбины расширяются и приводят ее во вращение. Далее газы из турбины с уменьшенным давлением поступают в реактивное сопло и с огромной скоростью вырываются наружу, создавая тягу. Максимальная температура имеет место и на воде камеры сгорания.

Компрессор и турбина расположены на одном валу. Для охлаждения продуктов сгорания подается холодный воздух. В современных реактивных двигателях рабочая температура может превышать температуру плавления сплавов рабочих лопаток примерно на 1000 °С. Система охлаждения деталей турбины и выбор жаропрочных и жаростойких деталей двигателя — одни из главных проблем при конструировании реактивных двигателей всех типов, в том числе и турбореактивных.

Особенностью турбореактивных двигателей с центробежным компрессором является конструкция компрессоров. Принцип работы подобных двигателей аналогичен двигателям с осевым компрессором.





Газотурбинный двигатель. Видео.
