Какой кабель нужен для проводки в бане. Выбор кабеля для электропроводки в бане и сауне: особенности и рекомендации

Какой кабель подходит для электропроводки в бане. Какие требования предъявляются к проводке в парилке. Как правильно выбрать провода для высоких температур и влажности. Какие ошибки нельзя допускать при монтаже электрики в сауне.

Содержание

Особенности выбора кабеля для бани и сауны

При устройстве электропроводки в бане и сауне необходимо учитывать специфические условия эксплуатации — высокую температуру и влажность. Эти факторы предъявляют повышенные требования к кабелям и проводам.

Основные критерии выбора кабеля для бани:

  • Термостойкость — способность выдерживать температуру до 180-200°C
  • Влагостойкость — защита от воздействия пара и конденсата
  • Надежная изоляция — для предотвращения коротких замыканий
  • Механическая прочность — устойчивость к механическим повреждениям

Какие виды кабелей подходят для бани и сауны? Рассмотрим наиболее распространенные варианты.

Рекомендуемые типы кабелей для бани

Для прокладки электропроводки в банях и саунах рекомендуется использовать следующие марки кабелей:


1. РКГМ

Кабель РКГМ представляет собой многожильный медный провод в изоляции из кремнийорганической резины, покрытый оболочкой из стекловолокна. Основные характеристики:

  • Рабочая температура: до +180°C
  • Сечение жил: от 0,75 до 120 мм²
  • Количество жил: от 1 до 5
  • Напряжение: до 660 В

РКГМ отлично подходит для прокладки в парильных помещениях благодаря высокой термостойкости.

2. ПРКА

Провод ПРКА состоит из медных жил, изолированных кремнийорганической резиной повышенной твердости. Характеристики:

  • Рабочая температура: от -60°C до +180°C
  • Сечение: от 0,5 до 120 мм²
  • Количество жил: 1
  • Напряжение: до 660 В

ПРКА рекомендуется для электропроводки в моечных и парильных отделениях бани.

3. ПВКВ

Провод ПВКВ имеет медную жилу с двойной изоляцией из кремнийорганической резины. Основные параметры:

  • Температурный диапазон: от -60°C до +180°C
  • Сечение: от 0,5 до 95 мм²
  • Количество жил: 1
  • Напряжение: до 660 В

ПВКВ хорошо подходит для прокладки в зонах с повышенной температурой и влажностью.

Требования к проводке в парильном помещении

Электропроводка в парной бани или сауны должна соответствовать следующим требованиям:


  • Использовать только термостойкие кабели с рабочей температурой не менее 180°C
  • Прокладывать проводку в специальных термостойких гофрах или трубах
  • Не допускать соединений и скруток проводов
  • Монтировать распределительные коробки за пределами парной
  • Использовать специальные влагозащищенные розетки и выключатели
  • Заземлять все металлические элементы электрооборудования

Соблюдение этих требований обеспечит безопасную эксплуатацию электросети в условиях высоких температур и влажности.

Монтаж проводки в бане и сауне

При монтаже электропроводки в бане необходимо придерживаться следующих правил:

  1. Прокладывать кабели только вертикально или горизонтально, без диагональных участков
  2. Выдерживать расстояние от проводки до потолка не менее 10-20 см
  3. Устанавливать розетки и выключатели на высоте не менее 1 м от пола
  4. Использовать влагозащищенные электроустановочные изделия
  5. Размещать распределительный щиток вне парной и моечной
  6. Заземлять все металлические элементы электрооборудования

Правильный монтаж обеспечит долговечность и безопасность электропроводки в бане.


Ошибки при выборе кабеля для бани

При устройстве электрики в бане важно избегать следующих ошибок:

  • Использование обычных проводов, не рассчитанных на высокие температуры
  • Монтаж проводки без защитных гофр или труб
  • Прокладка кабеля над печью или нагревательными элементами
  • Размещение распределительных коробок в парной
  • Применение обычных розеток и выключателей вместо влагозащищенных
  • Отсутствие заземления металлических элементов

Допущение таких ошибок может привести к возгораниям и поражению электрическим током.

Выбор светильников для бани

Для освещения бани рекомендуется использовать специальные влагозащищенные светильники со степенью защиты не ниже IP65. Лучше выбирать модели с матовыми плафонами, рассчитанные на температуру не менее 100°C.

Оптимальные варианты ламп для бани:

  • Светодиодные — экономичные и долговечные
  • Галогенные — яркий теплый свет
  • Лампы накаливания небольшой мощности

Мощность ламп не должна превышать 60 Вт. Размещать светильники рекомендуется на потолке ближе к углам помещения.


Заключение

Выбор правильного кабеля и соблюдение всех требований к монтажу электропроводки в бане позволит обеспечить безопасную и долговечную работу электросети в условиях высокой температуры и влажности. Использование специальных термостойких проводов, влагозащищенной электрофурнитуры и тщательное соблюдение правил монтажа гарантирует надежную эксплуатацию бани или сауны.


Электропроводка в бане (сауне), как правильно выбрать кабель

Главная

Обзоры и советы

Статьи

Электропроводка в бане (сауне), как правильно выбрать

При строительстве жилых, служебных и производственных помещений особое место занимает электромонтаж оборудования. Сложность этой операции заключается в тщательной подготовке на начальном этапе, чтобы избежать тяжких последствий при эксплуатации. Первым делом, необходимо просчитать электрические мощности строящегося объекта, нагрузки и условия эксплуатации, оборудования которого существенно повлияют на выбор, как самого оборудования, так и кабелей, посредством которых это оборудование будет подключено.

В случае, если строительство объекта уже завершено, то оборудование и кабели, следует выбирать в зависимости от материала, из которого он построен. Рассмотрим конкретный пример подбора электрооборудования для бани (сауны). Чаще всего, нагревательными элементами в банях и саунах являются ТЭНы. Это самый энергоёмкий участок всего проекта. Мощность их может достигать десятков киловатт. В связи с этим сечение жил силовых кабелей должно быть подобрано соответственно и с учётом запаса. Те же требования предъявляются и к маломощным потребителям. Таким,  как светильники и вентиляторы. Но они могут быть подключены обычным проводом в двойной или одинарной изоляции и обязательно в гофре или металлрукаве. К кабелям же предъявляется дополнительное требование к их термостойкости и влагозащищённости. Как правило, в саунах и банях применяют кабели РКГМ, ПРКА, ПВКВ, ПМТК и ПРКС. Все эти кабели и провода устойчивы к воздействию повышенной температуры и влажности.

ПРКА — многопроволочный медный провод в изоляции из кремнийорганической резины повышенной твёрдости. Рабочая температура от -60 до +180 градусов.

ПВКВ — многопроволочный медный провод в двойной изоляции из кремнийорганической резины. Рабочая температура от -60 до +180 градусов.

РКГМ — многопроволочный медный провод в изоляции из кремнийорганической резины повышенной твёрдости и оболочке из стекловолокна, пропитанного эмалью или термостойким лаком. Рабочая до +180 градусов.

ПРКС — многожильный  кабель с числом жил от двух до пяти,  с изоляцией и оболочкой из кремнийорганической резины. Рабочая температура от -60 до +180 градусов.

ПМТК — аналог кабелей ПРКС и ПРКА, многожильный в изоляции из кремнийорганической резины, но с рабочей температурой до 200 градусов.

Прокладка кабелей должна, в обязательном порядке, проводиться в металлрукавах или кабель — каналах, во избежание их механического повреждения. Отдельные провода должны связываться в жгуты специальными хомутами и, также, прокладываться в гофрах, металлрукавах или кабель — каналах. Для маломощных потребителей, светильников и вентиляторов, укладка кабеля может осуществляться в пластиковой гофре. Но в этом случае участи гофры должны быть термически защищены, т.к. рабочий температурный режим для гофрошланга ПВХ значительно ниже чем у термостойких проводов. В последнее время на рынке появилась специальная термостойкая трубка ПВХ (например марки ТКР до 250 градусов), которая также с успехом применяется для прокладки в ней термостойких проводов.

Гофра и металлрукав подбираются в соответствии с диаметром кабеля или жгута. Размер кабель-канала или лотка, также выбирается в зависимости от количества прокладываемых кабелей и жгутов.

Прокладка силовых кабелей на вводе в объект и в переходах между отдельными помещениями требует дополнительного усиления защиты от механических повреждений. Для этого кабели, предварительно протянутые в гофры или металлрукава, дополнительно протягивают в трубы.

Эксплуатация вышеперечисленных проводов и кабелей предполагает воздействие повышенных температур и влажности, что, почти всегда, имеет место в парных бань и саун. И по правилам пожарной безопасности, к электроустановочным приборам, также предъявляются повышенные требования. Те из них, что находятся в зоне воздействия неблагоприятных факторов, должны иметь повышенный уровень защиты — термо и влагозащищённое исполнение,  либо должны выноситься в сухие помещения с обычным диапазоном рабочих температур.

Какой использовать провод для бани и сауны: схема электропроводки, своими руками

Устройство электропроводки в саунах и банях — один из важнейших этапов строительства этого незаменимого строения, так как от качества выполнения работ и используемых материалов зависит безопасность принимающих процедуры людей. Чтобы не допустить ошибок при прокладке электропроводки, подобрать оптимальные материалы и варианты их использования следует подробно рассмотреть нюансы и особенности выполнения работ. В статье расскажем, какой использовать провод для бани и сауны, рассмотрим особенности монтажа.

Содержание

  1. Выбор материалов для проводки в бане
  2. Проводка для стандартных помещений
  3. Проводка в парильных помещениях
  4. Требования к проводке в бане
  5. Способы подведения кабеля
  6. Монтаж проводки и приборов в бане или сауне
  7. Монтаж проводки в сауне
  8. Монтаж выключателей и розеток
  9. Монтаж системы освещения
  10. Напряжение электрической сети в сауне
  11. Ошибки при выборе кабеля для бани

Выбор материалов для проводки в бане

Главным условием при подборе кабеля для бани или сауны следует назвать его термическую стойкость. Также важно понимать, что установка розеток любого типа в парилках запрещена. Условием прокладки проводки является обязательность устройства заземляющего контура.

При подборе электропроводки следует разобраться в том, какие помещения обычно имеются в бане, их основных категориях. Помещения бань разделяются на две группы:

  • помещения с обычным температурным режимом, в которых допускается прокладывать электропроводку, аналогичную, имеющимся в жилых помещениях;
  • помещения, в которых допускается использование только термостойких кабелей, так как температура в них нередко достигает 170°С.

Термостойкий кабель также необходимо применять и для подключения электропечи (если таковая устанавливается в бане). Читайте также статью: → «Электропроводка в бане и сауне».

Проводка для стандартных помещений

Кабель АВВГ подходит для электропроводки в помещениях с нормальной влажностью

В помещениях с обычным температурным режимом рекомендуется использовать кабели следующих типов:

  • АВВГ;
  • ВВГ;
  • NYM;
  • ПВС.

Любой из перечисленных выше типов кабелей допускается при монтаже прокладывать как скрытым способом, так и поверх стен. Главным и единственным условием их применения следует назвать повышенные требования к изоляции провода, так как чаще всего постройка бани или сауны осуществляется из дерева. Для изоляции кабелей применяются: сшитый полиэтилен, ПВХ и другие полимерные материалы, обладающих требуемыми свойствами.

Для установки и подключения осветительных устройств подходят такие марки кабелей:

  • ППГнг-HF 3х1,5;
  • ВВГнг-LS 3х1,5;
  • NYM 3х1,5.

Для установки розеток провод подбирается площадью сечения не менее 2,3 мм2.

Проводка в парильных помещениях

В помещении парной допускается применение кабелей только термостойких марок, обладающих достаточным уровнем сопротивления высоким температурам. Это связано с тем, что даже при малейших деформациях изоляции велик риск возникновения возгорания.

На современном рынке представлены кабели следующих типов, подходящих для использования в парильных помещениях:

  • РКГМ 1х2,5;
  • ПВКВ 1х2,5;
  • ПРКС 3х2,5;
  • ПМТК 3х2,5.

Совет №1. Если рассматривать кабели иностранного производства, то для устройства электропроводки в парной можно воспользоваться Olflex Heat 3х2.5. Однако стоимость такого провода значительно выше отечественных аналогов.

Соединение проводов должно осуществляться только в коробках, защищенных от попадания влаги

Требования к проводке в бане

Перед тем как приступить к монтажу, необходимо изучить и четко следовать правилам прокладки электропроводки в банях и саунах:

  • кабели должны прокладываться только вертикально либо горизонтально;
  • при необходимости поворота, его необходимо устраивать строго под углом 90°;
  • линии горизонтальной проводки должны размещаться на удалении от потолка в 10-20 см и проходить параллельно ему;
  • расстояние от проложенного кабеля или переключателей до окна или двери должно быть не менее 10 см;
  • от радиаторов отопления и иных металлических устройств кабель должен находиться на удалении не менее 0,5 м;
  • переключатели размещаются от пола на расстоянии не менее 1 м, розетки — 0,3 м;
  • розетки и выключатели располагаются от душевой кабины на расстоянии, превышающем 0,6 м;
  • прокладку линии от распределительного щитка к потребителям электроэнергии следует прокладывать только цельным куском провода — любые соединения запрещены;
  • соединение проводки допускается устраивать только в соединительных коробках, обладающих высоким уровнем защиты от влаги;
  • электрощиток размещается как можно ближе к точке входа подводящего кабеля в здание бани.  Читайте также статью: → «Как сделать замену электропроводки своими руками?».

Способы подведения кабеля

Кабель ВВГ подходит для подведения электропитания к зданию бани без ограничений

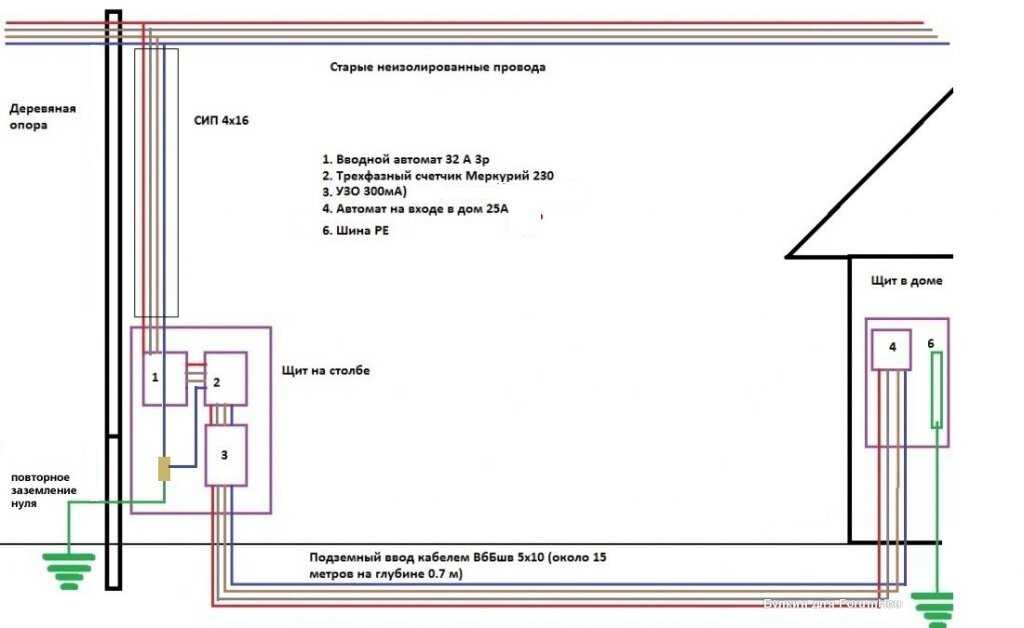

Перед монтажом внутренней электропроводки нужно подвести к зданию силовой кабель. Подводка осуществляется двумя способами:

  • подземным;
  • воздушным.

Преимущества воздушного способа очевидны: низкая стоимость и трудоемкость выполнения работ, высокая скорость монтажа. Чаще всего для этих целей используется кабель СИП-4. Важно знать, что прокладка кабеля СИП не допускается в чердачных помещениях, а потому для бани лучше выбрать провода марок ВВГ или НГ.

При закреплении на наружной стене кабель следует поместить в пластиковый короб либо в гофру. В точке ввода внутрь помещения нужно разместить коробку с автовыключателями. Подведение кабеля ниже уровня земля — дорогостоящий и трудоемкий способ, но, вместе с тем, и обеспечивающий более надежную защиту кабеля от повреждений. При выборе подземной подводки рекомендуется использовать кабель марки ВБ6Шв.

Кабель марки ВБ6Шв — отличный выбор для подземной прокладки к бане

Монтаж проводки и приборов в бане или сауне

Перед монтажом термостойкого кабеля следует выполнить расчет мощности, требуемой для нормального функционирования каждого из потребляющих электроэнергию приборов. В соответствии с расчетами подбирается сечение термоустойчивого кабеля, способного выдержать расчетную нагрузку.

Для работы освещения в бане вполне достаточно мощности в 1-2 кВт, но следует учесть при этом, что при установке дополнительных электроприборов мощность будет возрастать. Бани, отопление которых осуществляется от электропечи, требуют для нормальной своей эксплуатации мощность не менее 10 кВт.

При установке и монтаже в сауне или бане любого потребителя электроэнергии следует помнить о правилах электробезопасности и отключать автоматы в распределительном щитке. Приобретение розеток, выключателей, осветительных устройств и самих кабелей необходимо выполнять только в специализированных супермаркетах или магазинах. Таким образом, значительно снижается вероятность покупки бракованной либо контрафактной продукции.

Продавцы и консультанты крупных магазинов также могут оказать помощь в выборе кабеля, составить примерную схему монтажа с учетом особенностей постройки сауны или бани. Читайте также статью: → «Кабель, шнур и провод: отличия, область применения».

Монтаж проводки в сауне

Как уже упоминалось выше, в бане или сауне кабель можно прокладывать как открытым, так и закрытым способом, укрывать различными элементами защиты. Несмотря на то, что закрытый способ считается более предпочтительным, имеются некоторые нюансы при его реализации.

Согласно требованиям ПУЭ и СНиП, укладка электрической проводки в металлические гофры и трубки не допускается. Также нельзя использовать провода в оболочке из металлсодержащих материалов. Связан такой запрет с тем, что баня — место с повышенной влажностью, а металл как никакой другой материал подвержен коррозионным процессам.

Монтаж выключателей и розеток

По завершении работ по прокладке кабеля можно начинать установку выключателей и розеток. Эти элементы электросети могут монтироваться в любых помещениях, помимо самой парной.

Также в помещениях с высокой влажностью не допускается размещение щитков распределительных щитков. Кроме парильных комнат, этот запрет также распространяется и на душевые. Все другие помещения разрешается оборудовать элементами электросети без каких-либо серьезных ограничений.

Розетки в бане независимо от места установки должны устанавливаться во влагозащищенном исполнении

Монтаж системы освещения

После укладки жаростойкого кабеля помимо розеток и выключателей можно устанавливать и осветительные приборы. Стандартные лампочки и плафоны светильников из-за высоких температур и влажности для бани не подойдут. Потому во избежание быстрого выхода из строя и возможного возгорания, следует подобрать светильники в термостойком исполнении.

Устанавливаемые осветительные устройства должны быть достаточно герметичны, чтобы пар и брызги воды при попадании на корпус не могли привести к короткому замыканию и последующему возгоранию. Также при попадании пара на плафон прибор может нагреваться неравномерно, деформироваться и даже лопнуть, что приведет к серьезным травмам принимающих банные процедуры людей. При монтаже системы освещения следует учесть, что свет в парилке не должен быть слишком ярким. Чаще всего используются матовые плафоны с лампочками до 60 Вт.

Совет №2. Размещать светильники рекомендуется на потолке ближе к углам комнаты, так как в этих местах температура воздуха несколько ниже, чем в центральной части потолка.

Напряжение электрической сети в сауне

Также владельцем бани обязательно должно быть выбрано напряжение для обеспечения сооружения электроэнергией. Причиной этому является тот факт, что термостойкие кабели для бань и саун допускается прокладывать совместно с домашней сетью напряжением 220 В. Для осуществления подключения следует выполнить ряд условий ПУЭ:

  • линия электропроводки должна быть надежно защищена посредством размещения автоблокираторов или автоматов;
  • электроснабжение бани должно производиться с обязательным монтажом заземления типа TN-C-S;
  • электросистема бани не должна работать без наличия системы, уравнивающей потенциалы.
Коробка-автомат для отключения подачи электроэнергии в отдельные помещения бани

Если выполнить три вышеописанных условия не представляется возможным, подача электроэнергии к зданию бани должна выполняться через понижающий напряжение трансформатор, например, ЯТП-0,25 220/36В. Размещение такого устройства следует предусмотреть за пределами постройки.

Ошибки при выборе кабеля для бани

  • Часто встречающейся ошибкой можно назвать размещение в парилке не встроенной в электронагреватель регулирующей аппаратуры. Если же такая ошибка уже допущена, то ПУЭ требует установки ограничителя, отключающего всю аппаратуру при достижении ей температуры 140°С. При этом произойдет автоматическое отключение электропечи.
  • Также серьезной ошибкой следует назвать наличие соединений, разрывов и скруток кабеля в парильной комнате или в душевой. Это очень опасно, так как наличие деформированной и нарушенной изоляции чревато возникновением короткого замыкания и большой вероятностью последующего возгорания.
  • Многие для удешевления работ и снижения затрат на материалы проводят электропитающий кабель непосредственно над печью. Такой способ проводки категорически запрещен, так как даже термостойкий кабель в это зоне будет постоянно подвержен нагреву.

Оцените качество статьи:

Электрические провода для использования во влажных местах

От

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 31.12.21

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Кейко Ивабути / Getty Images

Национальный электротехнический кодекс (NEC) – это признанный на национальном уровне документ, в котором излагаются рекомендации и спецификации для электроустановок, в том числе когда вы можете использовать проводку во влажных или влажных местах. NEC пересматривается каждые три года (2017, 2020 и т. д.). Большинство городских и государственных электротехнических норм следуют NEC, но это местные электротехнические нормы (введенные в действие

орган, имеющий юрисдикцию или AHJ), которые являются законом в данной юрисдикции. Таким образом, местный AHJ является лучшим местом, где можно узнать о конкретных требованиях для влажных или влажных помещений.

Понимание электрических проводов

Электрический провод состоит из цельного или многожильного металлического сердечника и также известен как проводник . Провод может быть оголенным проводником (как в случае оголенного медного заземляющего провода) или может быть изолирован сплошным слоем непроводящего материала, обычно из специального винилового или нейлонового пластика. В большинстве случаев именно тип изоляции, используемой вокруг металлического провода, делает проводник пригодным для использования в сухих, влажных или мокрых условиях. Хотя любой провод, одобренный для влажных или влажных помещений, также может использоваться в сухих местах, некоторые провода для сухих помещений не имеют соответствующей изоляции для использования во влажных или влажных местах. Надлежащее использование различных типов проводов указано в статье 310.10 NEC (редакция 2017 г.).

Отдельные проводники обычно связываются вместе в кабеле с оболочкой (например, в известном кабеле NM) или в пластиковом или металлическом кабелепроводе (например, в ЕМТ). Но именно изоляция, используемая на отдельных проводниках внутри кабеля или кабелепровода, определяет, подходит ли он для использования во влажных или влажных местах.

Кодирование проводов

Изоляция проводов — пластиковая оболочка вокруг отдельных проводников — обозначается кодом, который включает буквы, а иногда и цифры. Самый простой способ определить, подходит ли провод для сырых или влажных помещений, — это найти букву «W» в кодировке на изоляции провода. Это легко запомнить, потому что буква W, по сути, означает «мокрый». Тем не менее, есть некоторые провода, подходящие для влажных помещений, которые не имеют в своем коде буквы W. Некоторые из наиболее распространенных кодовых букв, встречающихся в проводке для жилых помещений, включают:

  • T: термопласт; в зависимости от типа пластиковой изоляции
  • X: термореактивная; другой тип пластика, используемый для изоляции
  • H: термостойкий; две H означают более высокую термостойкость
  • N: с нейлоновой оболочкой; изоляция имеет прочное нейлоновое покрытие для дополнительной защиты
  • W: места с повышенной влажностью

Расшифровка кода

Например, два наиболее распространенных типа проводов, используемых в жилых проектах, — это THHN и THWN. ТГН термопластичен, обладает высокой термостойкостью (до 90 градусов по Цельсию) и с нейлоновой оболочкой. Это , а не подходит для влажных помещений. THWN похож на THHN, но рассчитан только на максимальную температуру 75°C и подходит для влажных помещений. Важно отметить, что приложение может повлиять на номинальную температуру провода. Например, провод THHW рассчитан на 90°C в сухих местах, но только на 75°C при использовании во влажных местах.

Краткий список мокрых проводов

Ниже приведены некоторые из наиболее часто используемых типов проводов, подходящих для влажных помещений. Опять же, обратите внимание, что в некоторых кодах нет буквы W. Кроме того, число, следующее за буквенным обозначением, обычно указывает на более высокое значение одного или нескольких рейтингов; например, THWN рассчитан на 75 градусов C как во влажных, так и на сухих местах, а THWN-2 рассчитан на 90 градусов Цельсия как для влажных, так и для сухих помещений.

  • THHW
  • THW
  • THW-2
  • THWN
  • THWN-2
  • XHHW
  • XHHW-2
  • UF
  • USE
  • USE-2

NM Кабель во влажных или влажных местах?

Даже профессиональные электрики выражают некоторые разногласия по поводу того, можно ли использовать стандартный кабель NM (неметаллический) (обычно обозначаемый как NM-B) во влажных местах. Ответ отрицательный — стандартный кабель NM-B предназначен для использования только в сухих местах. Ни сама оболочка, ни винипластовая изоляция на отдельных жилах кабеля НМ не являются влагонепроницаемым материалом.

Для влажных или влажных мест кабель UF-B (подземный фидер) считается приемлемым для влажных мест, например, при закапывании его непосредственно в землю. Кабель UF покрывает отдельные жилы прочным водонепроницаемым пластиковым винилом, что делает его полностью влагонепроницаемым.

электрика — что мне использовать для подключения этой ванной?

Задать вопрос

спросил

Изменено 3 года, 6 месяцев назад

Просмотрено 24к раз

Я заканчиваю отделку подвала. На данный момент сделан каркас, воздуховоды HVAC, и теперь я работаю над электрикой.

Итак, у меня есть подпанель на 60 ампер, обеспечивающая питание, и помимо нее у меня есть несколько цепей. Этот вопрос касается контура ванной комнаты.

Мне нужно подключить ванную с розеткой GFCI (и ниже по потоку от нее) пару ламп и вытяжной вентилятор. Кроме того, GFCI поставит еще 6 емкостей, одна из которых, вероятно, будет служить холодильником. Я уже купил 20-амперный выключатель AFCI (а также у меня есть пара запасных 15-амперных AFCI, так что можно использовать любой).

Вот мои вопросы:

  • Могу ли я использовать 15-амперный AFCI для питания этой ванной комнаты и дополнительных розеток с проводом 14 калибра?
  • Если я должен использовать 20 ампер, могу ли я использовать 12/2 только до GFCI, а затем 14/2 с этого момента? Конечно, свет и вентилятор будут использовать 14/3 для удобства.
  • Можно ли отключать холодильник от контура ванны? Никаких посудомоечных машин, мусоропроводов и т. д.
  • Будет ли в будущем этот автоматический выключатель (на 15 или 20 ампер) поддерживать переносную микроволновую печь? Скажем, 1000 Вт?
  • электрика
  • ванная комната
  • подвал

1

Вам понадобится как минимум одна 20-амперная цепь для питания розеток в ванной, которые не могут обслуживать другие комнаты.

Вы не можете использовать проводники 14 AWG где-либо в 20-амперной цепи, все проводники должны быть 12 AWG или больше.

Вероятнее всего, будет иметь одну 20-амперную цепь с защитой GFCI для обслуживания розеток в ванной. Одна цепь на 15 или 20 ампер для питания освещения в ванной (включая вытяжной вентилятор). И одна цепь на 15 или 20 ампер для питания холодильника. Позже, когда вы захотите добавить микроволновую печь, вы можете установить еще одну цепь на 15 ампер для ее питания.

6

В любом случае вам не нужен холодильник на GFCI.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
