Какой ток в сети. Какой ток в розетке: переменный или постоянный? Параметры домашней электросети

Какой ток течет в розетках в квартире и доме. Чем отличается переменный ток от постоянного. Какие параметры имеет электрическая сеть в жилых помещениях. Как правильно подключать электроприборы к розеткам.

Переменный ток в розетках жилых помещений

В розетках квартир и домов течет переменный ток. Это связано с тем, что переменный ток гораздо удобнее и экономичнее передавать на большие расстояния от электростанций до потребителей. Основные параметры переменного тока в бытовой электросети:

• Напряжение — 220 В
• Частота — 50 Гц
• Сила тока — зависит от мощности подключенных приборов

Переменный ток периодически меняет свое направление и величину 50 раз в секунду. График переменного тока имеет синусоидальную форму.

Отличия переменного тока от постоянного

Основные отличия переменного тока от постоянного:

• Переменный ток меняет направление, постоянный течет только в одном направлении
• Величина переменного тока постоянно меняется по синусоиде, постоянный ток имеет неизменную величину
• Переменный ток легче трансформировать и передавать на расстояния
• Постоянный ток проще накапливать и хранить в аккумуляторах

Несмотря на то, что в розетках переменный ток, многие электронные устройства работают на постоянном токе. Для этого в их блоках питания происходит преобразование переменного тока в постоянный.

Параметры домашней электросети

Основные параметры электрической сети в квартирах и частных домах:

• Напряжение — 220 В ± 10%
• Частота — 50 Гц
• Количество фаз — 1 (в квартирах) или 3 (в частных домах)
• Максимальная мощность — 3-15 кВт (зависит от выделенной мощности)

Важно следить за тем, чтобы суммарная мощность одновременно работающих электроприборов не превышала максимально допустимую для конкретной электросети. Иначе может сработать автоматический выключатель.

Виды розеток и их характеристики

В жилых помещениях используются различные виды розеток:

• Обычные розетки на 6-16 А
• Силовые розетки на 32 А для мощной техники
• Розетки с заземлением
• Розетки с защитными шторками
• USB-розетки для зарядки гаджетов

На розетках обычно указывается максимально допустимый ток. Важно не превышать это значение при подключении электроприборов.

Правила подключения электроприборов к розеткам

При подключении бытовой техники и электроники к розеткам нужно соблюдать несколько правил:

• Учитывать мощность прибора и максимальный ток розетки
• Не перегружать розетки, используя тройники
• Подключать мощные приборы через отдельные силовые розетки
• Использовать качественные вилки и удлинители
• Регулярно проверять исправность розеток

Соблюдение этих простых правил поможет обеспечить безопасное использование электроприборов в быту.

Измерение параметров тока в розетках

Для измерения параметров электрического тока в розетках используются следующие приборы:

• Вольтметр — для измерения напряжения
• Амперметр — для измерения силы тока
• Частотомер — для определения частоты
• Мультиметр — универсальный измерительный прибор

С помощью этих приборов можно проверить соответствие параметров домашней электросети нормативным значениям. Измерения должен проводить квалифицированный электрик с соблюдением правил электробезопасности.

Преобразование переменного тока в постоянный

Для работы многих электронных устройств требуется постоянный ток. Преобразование переменного тока из розетки в постоянный происходит в блоках питания приборов. Основные этапы преобразования:

1. Понижение напряжения трансформатором
2. Выпрямление тока диодным мостом
3. Сглаживание пульсаций конденсатором
4. Стабилизация напряжения

В результате на выходе блока питания формируется постоянное напряжение нужной величины для питания электронных схем устройства.

Защита от поражения электрическим током

Для защиты от поражения электрическим током при пользовании бытовыми розетками применяются следующие меры:

• Использование розеток с заземлением
• Установка УЗО (устройств защитного отключения)
• Применение двойной изоляции в электроприборах
• Защитные шторки в розетках
• Регулярная проверка изоляции проводки

Важно соблюдать правила электробезопасности и не проводить самостоятельно работы с электропроводкой без соответствующей квалификации. При обнаружении неисправностей нужно обращаться к специалистам.

Какой ток в розетке – постоянный или переменный

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден.

Содержание

• Виды тока
• Параметры домашней электрической сети
• Токовая нагрузка
• Разновидности розеток
• Методы измерения напряжения и тока

Виды тока

Существует два вида тока — постоянный и переменный. Чтобы понять разницу и определить, постоянный или переменный ток находится розетке, следует вникнуть в некоторые технические особенности. Переменный ток имеет свойство изменяться по направлению и величине. Постоянный же ток обладает устойчивыми качествами и направлением передвижения заряженных частиц.

Переменный ток выходит из генераторов электростанции с напряжением, составляющим 220–440 тысяч вольт. При подходе к многоквартирному зданию ток уменьшается до 12 тысяч вольт, а на трансформаторной станции преобразуется в 380 вольт. Напряжение между фазами именуют линейным. Низковольтный участок понижающей подстанции выдает три фазы и нулевой (нейтральный) провод. Подключение энергопотребителей осуществляется от одной из фаз и нулевого провода. Таким образом, в здание заходит переменный однофазный ток с напряжением 220 вольт.

Схема распределения электроэнергии между домами представлена ниже:

В жилище электричество поступает на счетчик, а далее — через автоматы на коробки каждого помещения. В коробках имеется разводка по комнате на пару цепей — розеточную и осветительной техники. Автоматы могут предусматриваться по одному для каждого помещения или по одному для каждой цепи. С учетом того, на сколько ампер рассчитана розетка, она может быть включена в группу или быть подключенной к выделенному автомату.

Переменный ток составляется примерно 90% всей потребляемой электроэнергии. Столь высокий удельный вес вызван особенностями этого вида тока — его можно транспортировать на значительные расстояния, изменяя на подстанциях напряжение до нужных параметров.

Источниками постоянного тока чаще всего являются аккумуляторные батареи, гальванические элементы, солнечные панели, термопары. Постоянный ток широко используется в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, радио- и телевизионной аппаратуре. Постоянный ток применяется в контактных сетях железнодорожного транспорта, а также на корабельных установках.

Обратите внимание! Постоянный ток используется во всех электронных приборах.

На схеме, представленной ниже, показаны принципиальные отличия между постоянным и переменным токами.

Параметры домашней электрической сети

Основными параметрами электричества являются его напряжение и частота. Стандартное напряжение для домашних электросетей — 220 вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным.

Напряжение в сети конкретного дома или квартиры может быть отличным от номинала (220 вольт). На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции. В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20–25 вольт.

Скачки напряжения отрицательно сказываются на работоспособности электробытовой техники, поэтому подключения в домашней сети рекомендуется осуществлять через стабилизаторы напряжения.

Токовая нагрузка

Все розетки имеют определенную маркировку, по которой можно судить о допустимой токовой нагрузке. Например, обозначение «5A» указывает на максимальную силу тока в 5 ампер. Допустимые показатели следует соблюдать, поскольку в противном случае возможен выход оборудования из строя, в том числе его возгорание.

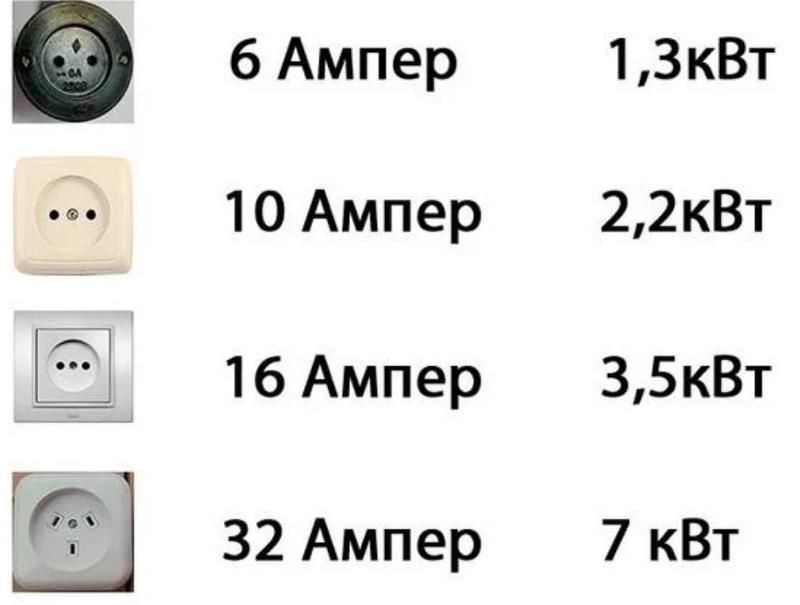

Маркировка на розетках показана на рисунке внизу:

Ко всем легально продаваемым электроприборам прилагается паспорт, где указана потребляемая мощность или номинал токовой нагрузки. Крупнейшими потребителями электроэнергии являются такие электробытовые приборы, как кондиционеры, микроволновые печи, стиральные машины, кухонные электроплиты и духовки. Таким приборам для нормальной работы понадобится розетка с нагрузкой не меньше 16 ампер.

Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах (сила тока в розетке), определение нужных величин осуществляется по формуле электрической мощности:

Показатель мощности имеется в паспорте, напряжение сети известно. Чтобы определить потребление электричества, нужно показатель мощности (указывается только в ваттах) разделить на величину напряжения.

Разновидности розеток

Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа. К примеру, при организации наружной проводки используют накладные открытые розетки. Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников. Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера.

Обратите внимание! Максимально возможный для розетки ток должен находиться в соответствии с мощностью потребителя, подключаемого к электросети.

Методы измерения напряжения и тока

Чтобы измерить показатели напряжения и тока применяются следующие способы:

1. Наиболее простой метод — подключение к розетке электрического прибора соответствующего напряжения. Если в розетке есть ток, электроприбор будет функционировать.
2. Индикатор напряжения. Это приспособление может быть однополюсным и представлять собой специальную отвертку. Также выпускаются двухполюсные индикаторы с парой контакторов. Однополюсное устройство определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля. Двухполюсный же индикатор показывает ток между фазами, а также между нулем и фазой.
3. Мультиметр (мультитестер). С помощью специального тестера проводятся измерения любого типа тока, присутствующего в розетке — как переменного, так и постоянного. Также мультиметром проверяют уровень напряжения.
4. Контрольная лампа. С помощью лампы определяют наличие электричества в розетке при условии, что лампочка в контрольном приборе соответствует напряжению в тестируемой розетке.

Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме. Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации.

В розетке постоянный ток или переменный, сколько вольт

Содержание

• 1 Различие между токами
• 2 Параметры розеток
• 3 Требования к штепсельным соединениям
• 4 Виды розеток
  • 4.1 Розетки расширенной функциональности
• 5 Проверка подключения
• 6 Монтаж. Видео

Люди давно привыкли к благам электричества и многим все равно, какой ток в розетке. На планете 98% вырабатываемой электроэнергии – это переменный ток. Его намного легче производить и передавать на значительные расстояния, чем постоянный. При этом напряжение может многократно изменяться по величине в сторону понижения и повышения. Сила тока существенно влияет на потери в проводах.

Передача электроэнергии на расстояние

Параметры домашней сети всегда известны: переменный ток, напряжение 220 вольт и частота 50 герц. Они подходят преимущественно для электродвигателей, холодильников и пылесосов, а также ламп накаливания и многих других приборов. Многие потребители работают при постоянном напряжении в 6-12 вольт. Особенно это относится к электронике. Но питание приборов должно приводиться к одному типу. Поэтому для всех потребителей ток в розетке должен быть переменным, с одним напряжением и частотой.

Различие между токами

Переменный ток периодически изменяется по величине и направлению. С генераторов электростанции выходит переменный ток с напряжением 220-400 тыс. вольт. До многоэтажного дома оно снижается до 12 тыс. вольт, а затем на трансформаторной подстанции преобразуется до 380 вольт.

Ввод в частный дом может быть трехфазным или однофазным. Три фазы заходят в многоэтажный дом, а затем в каждую квартиру с межэтажного щитка, через пакетный выключатель снимается 220 вольт между нейтральным проводом и фазой.

Схема подключений в квартире от однофазной сети переменного тока

В квартире напряжение подается на счетчик, а с него поступает через отдельные автоматы на соединительные коробки каждого помещения. С коробок делается разводка по комнате на две цепи осветительных приборов и розеток. В схеме рисунка на каждое помещение приходится по одному автомату. Возможен другой способ подключений, когда на осветительную и розеточную цепи устанавливается по одному защитному устройству. В зависимости от того, на сколько ампер рассчитана розетка, она может быть в группе или к ней подключается отдельный автомат. Постоянный ток отличается тем, что его направление и свойства не изменяются со временем. Он применяется во всей электронике дома, светодиодной подсветке и в бытовых приборах. При этом многие не знают, какой ток в розетке. Он приходит из сети переменным, а затем преобразуется в постоянный внутри электроприборов, если в этом есть необходимость.

Если сделать схему снабжения квартиры постоянным током, обратное его преобразование в переменный обойдется значительно дороже.

Преобразователь постоянного тока

Параметры розеток

Как расположить розетки на кухне

Определяющими характеристиками для розеток являются уровень защиты и контактная группа. Для хозяина квартиры при выборе розетки необходимо учитывать:

• место установки: внешняя, скрытая, в помещении или снаружи;
• форма и соответствие друг другу вилки и розетки, безопасность использования;
• характеристики сети, особенно, сколько ампер через нее может проходить.

Требования к штепсельным соединениям

Для подключения электроприбора к сети розетка с вилкой являются соответственно источником и приемником энергии, образуя штепсельное соединение. К нему предъявляются следующие требования.

1. Надежный контакт. Слабое соединение приводит к разогреву и выходу его из строя. Важно также обеспечить надежную фиксацию от самопроизвольного отключения. Здесь удобно применять пружинящие контакты в розетке.
2. Изоляция токонесущих частей друг от друга.
3. Защита от прикосновения руками или разными предметами к деталям, находящимся под напряжением. Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка.
4. Обеспечение полярности при подключении. Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения.
5. Наличие заземления для приборов 1 класса защиты. В розетках важно правильно подключить заземление.

Виды розеток

Как перенести розетку в другое место

В зависимости от условий эксплуатации розетки выполняют с разными уровнями защиты, которые обозначаются кодом IP и следующими за ним двумя числами. Первое (0-6) означает, насколько устройство не допускает попадание внутрь предметов, пыли и т.п. Следующее (0-8) предусматривает защиту от воды. Если розетка обозначена кодом IP68, значит, она имеет самую высокую защиту от внешних воздействий.

По типам изделия обозначаются латинскими буквами. Отечественные выпускаются без заземления (С) и с заземлением (F).

Разновидности розеток

Приборы группы AC (~) предназначены для переменного тока. Постоянный ток обозначается DC (-).

Главным показателем является сила тока, которая допускается для той или иной розетки. Если на ней есть обозначение 6 А, то суммарная подключаемая нагрузка не должна превышать указанного количества ампер. При этом не имеет особого значения, переменный ток через нее проходит или постоянный.

Сколько нагрузки выдержит соединение, оценивают по общей мощности всех подключенных приборов. Для таких потребителей, как микроволновая печь, посудомоечная или стиральная машина используются отдельные розетки не менее чем на 16 ампер с обозначением типа тока. Особое место занимает электроплита, для которой сила номинального тока составляет 25 ампер или больше. Ее следует подключать через отдельное УЗО. За основу берется номинальный ток – количество ампер, которое способна пропустить розетка в течение длительного времени.

Розетка для электроплиты

Ампер – это единица измерения, по которой измеряется сила тока. Если указана только паспортная мощность, допустимый ток составит I = P/U, где U = 220 вольт. Тогда при мощности 2200 ватт сила тока будет равна 10 ампер.

Обратите внимание на подключение к розеткам электроприборов через удлинители. Здесь легко можно ошибиться с определением, сколько потребуется суммарной мощности нагрузки. Кроме того, удлинитель также должен соответствовать предъявляемым требованиям, поскольку у него имеются свои розетки с маркировкой.

Для переменного тока полярность в штепсельных соединениях особенно не нужна. Фазу обычно находят, если надо подключать к светильникам автомат или однополюсный выключатель. При их отключении прикосновение к нулевому проводу будет не таким опасным.

Розетки расширенной функциональности

Сейчас выпускают новые типы розеток с новыми функциями:

1. Встроенные таймеры отключения.
2. Переключение типа тока.
3. С индикацией величины нагрузки (цвет меняется от зеленого до красного).
4. Со встроенным УЗО.
5. С автоматической блокировкой.

Проверка подключения

Розетка для варочной панели и духового шкафа

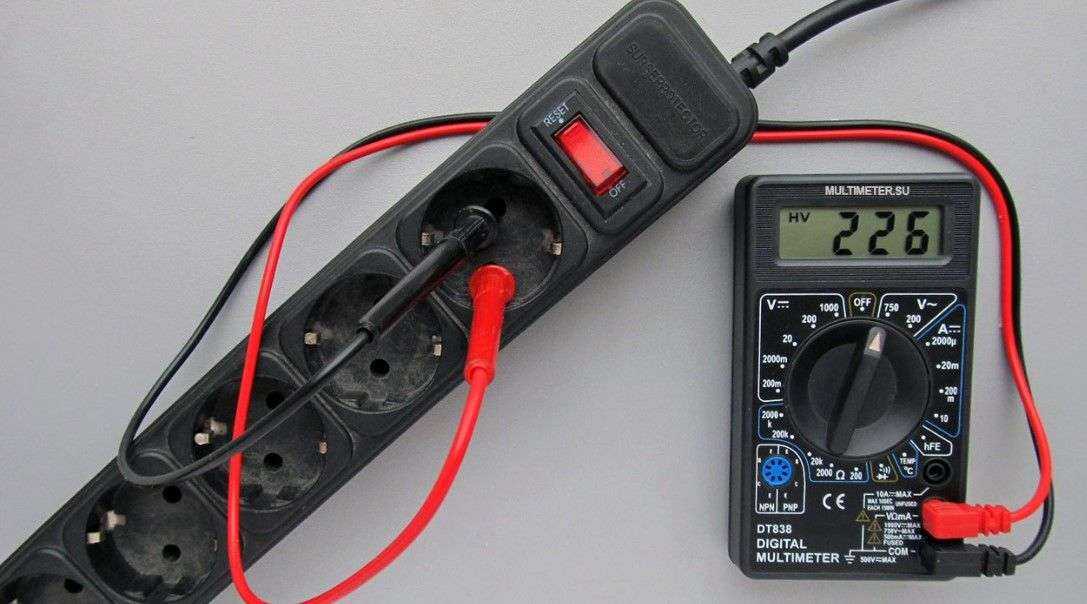

Напряжение проверяется в розетке подключением вольтметра или тестера. При его наличии прибор укажет, сколько в ней вольт.

Тестер напряжения в розетке

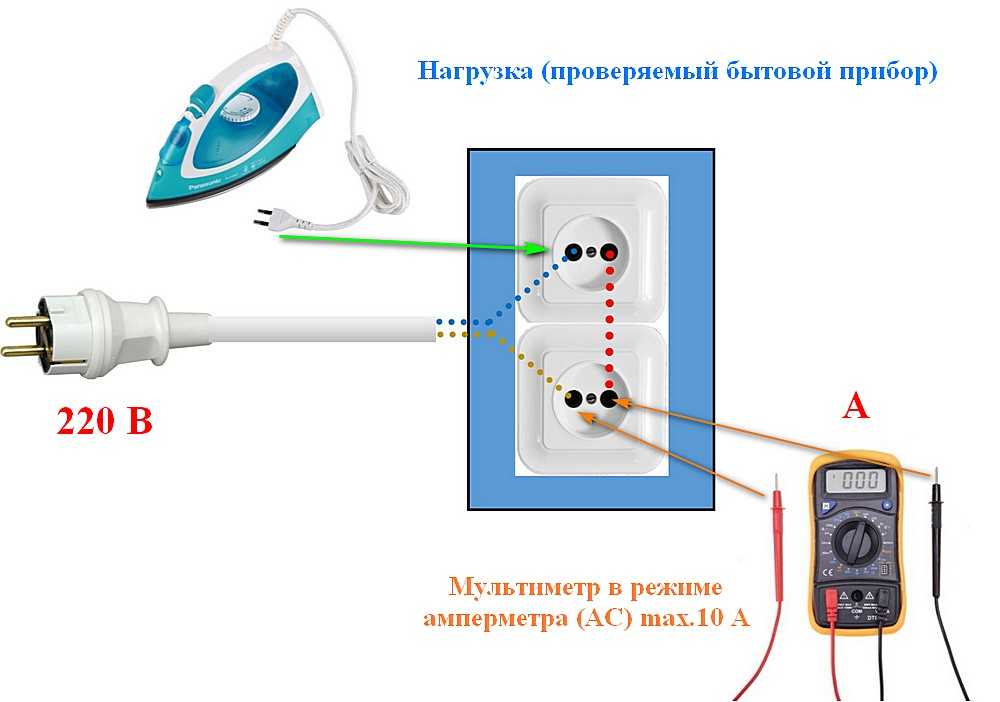

Сила тока может определяться амперметром, подключенным последовательно с работающей нагрузкой.

Электрики проверяют наличие напряжения индикатором. Однополюсный – выполняется в виде отвертки с лампочкой. С его помощью можно найти фазу, но подключение нулевого провода он не покажет. Это можно сделать двухполюсным индикатором, подключив его между фазой и нулем. Легко можно проверить напряжение в розетке контрольной лампой, которому она должна соответствовать.

Монтаж. Видео

Про монтаж подрозетника в бетон рассказывается в этом видео.

В быту и промышленности преобладает переменный электрический ток. Его проще передавать на расстояния и изменять по величине. Для бытовых нужд переменный ток подается на освещение и к розеткам в доме, где подключаются электроприборы.

Вафельница Centek CT-1449, белый

1657 ₽ Подробнее

Вафельница Centek CT-1450, черный

3685 ₽ Подробнее

Самовары Centek

Оцените статью:

Токовые и электрические цепи :: Задача 8

Опубликовано в By

Задача 8:   Найдите эквивалентное сопротивление сети, показанной ниже. А также найти ток в резисторе 8 Ом , если в сеть подается разность потенциалов 12В.

Решение:

Шаг: 1 Обзор

Параллельное сочетание резисторов.
См. обзор проблемы 7.

Комбинация резисторов.

В этой комбинации резисторы соединены встык, обеспечивая единый путь тока между точками А и В. Из-за единственного пути протекание тока в каждом резисторе остается одинаковым, а напряжение в каждом резисторе делится. Таким образом, общее напряжение будет:

В = В ₁ +В ₂ +В ₃ +…+В _n
IR = IR ₁ +IR ₂ +IR 39033 …+ИК _n
R = R ₁ +R ₂ +R ₃ +…+R _n
Приведенное выше уравнение используется для нахождения эквивалентного сопротивления резисторов, соединенных последовательно.

Шаг: 2

Расчет

Из приведенного выше рисунка можно сказать, что резистор 8 Ом и резистор 5 Ом соединены параллельно, поэтому их эквивалент (R _x ) будет:

1/R _x =(1/8)+(1/5)
1/R _x =(5+8)/40
1/R _x = 13/40
R _x = 40/13
R _x = 3,077 Ом

эквивалент (R _y

) будет:

R _y =3,077+5
R _y =8,077 Ом

После замены R _y в цепи теперь R _y и резистор 3 Ом соединены параллельно. Таким образом, их эквивалентное сопротивление (R) будет:

1/R=1/R _y +1/3
1/R=(1/8,077)+(1/3)
1/R=11,077/24,231
R=24,231/11,077
R=2,0188 Ом

Теперь, чтобы найти ток в резисторе 8 Ом, нам нужно вернуться от простой схемы к сложной, поэтому начнем с последней схемы.

Поскольку резисторы R _y и 3 Ом соединены параллельно, оба будут иметь одинаковое напряжение. Таким образом, напряжение на резисторах R _y будет:

. V _y =12V
I _y =V _y /R _y
I _y =12/8,077
I _y =1,486A

Поскольку R _и представляют собой последовательную комбинацию резисторов R _x и 5 Ом, ток через R _x будет таким же, как и у R _и . Таким образом, текущий в R _x будет:

I _x = 1,486A
V _x = I _x R _x
V _x = (1,486) (3,077)
V _x = 4,577v 992

444.

V _x = 4,57V 992

444.

. Наконец подошли к оригинальной схеме, так как R _x  было параллельной комбинацией резисторов 5 Ом и 8 Ом, поэтому напряжение на обоих этих резисторах будет таким же, как у R _x . Но нас интересует только резистор 8 Ом, поэтому напряжение на резисторе 8 Ом будет:

В ₈ =4,57 В

А ток в резисторе 8 Ом будет:

I ₈ =V ₈ /R ₈
I ₈ =4,57/8
I ₈ =0,57A

80005 Сопротивление сети.0014 и ток через резистор 8 Ом (I ₈ ) = 0,57 А (Ans)

Простота. Работает на Blogger.

Copyright © Simplexity Inc, 2015. Все права защищены. Дизайн Арлина Дизайн | Распространяется шаблонами Gooyabi

Что такое линейная двусторонняя сеть и каковы ее характеристики? | Блог Advanced PCB Design



Если вы похожи на большинство людей, включая меня, вы предпочитаете, чтобы вещи были линейными или постоянными. Хотя я понимаю, что не все должно или может быть последовательным, желание, чтобы все было определенным образом, не помешает. Однако, как правило, постоянство обычно лучше. В целом линейность является основой организации, справедливости и равенства. Более того, она способствует закладыванию основы любого цивилизованного общества. Более того, это создает среду, в которой «законы страны» общества способствуют надлежащему исполнению.

Итак, в качестве примера этой корреляции между линейностью и ее влиянием на социальную функциональность я буду использовать ежедневную поездку на работу. Кроме того, мы сосредоточим наше внимание на знаках ограничения скорости, с которыми вы сталкиваетесь по дороге на работу и с работы. Теперь, когда вы едете на работу, ограничение скорости всегда составляет 55 миль в час, то есть линейно. Однако на обратном пути в понедельник ограничение скорости составляет 50 миль в час, а на обратном пути во вторник — 52 мили в час.

Ограничения скорости обратного пути, разумеется, нелинейны, и, что еще хуже, строго соблюдаются. Кроме того, колебания ограничений скорости не подчиняются никаким закономерностям и носят совершенно случайный характер. Как вы можете себе представить, это юридический кошмар для тех, кто путешествует по этим дорогам. Более того, это подводит меня к еще одному описательному признаку — двустороннему. Что, в этом случае, ограничения скорости обратного пути должны быть такими же, как и во время вашей поездки на работу, т. е. двусторонними.

Линейные характеристики в электронике

Одно из первых, с чем я познакомился в области электроники, — это сеть. Со временем и по мере того, как я занимался компьютерными технологиями, я мог видеть, что принципы, управляющие сетью, остаются неизменными. Хотя компоненты, из которых состоит каждая отдельная сеть, могут различаться, требования к подключению, размещению компонентов и взаимозависимости для надлежащей функциональности одинаковы. Однако некоторые различия в типах сетей, собственно говоря, все же есть.

Более того, один такой характерно отличающийся тип сети называется линейной сетью. Я уверен, вы знаете, что мы определяем линейное как нечто, расположенное внутри или протянувшееся вдоль прямой или почти прямой линии. Кроме того, мы определяем линейный как переход от одного этапа к другому в виде одной серии шагов или последовательных.

Итак, что это означает с точки зрения сети? Таким образом, линейная сеть — это сеть с постоянными параметрами, т. е. сопротивлением и индуктивностью. Другими словами, эти параметры не меняются при изменении напряжения или тока.

Работа с линейной сетью проще, чем можно было бы подумать, благодаря согласованности характеристик.



Двусторонние характеристики в электронике

Если вы помните, я кратко упомянул о характеристиках двусторонних отношений. С точки зрения определения, двусторонний — это наличие, отношение или влияние на две стороны; обычно это также означает одинаково. Итак, что это означает в области электроники?

Что ж, двусторонняя связь — это еще один из характерно отличающихся друг от друга типов сетей. Более того, двусторонняя цепь — это цепь, которая одинаково проявляет свои свойства в любом направлении. Кроме того, двусторонняя сеть — это сеть, в которой соотношение между током и напряжением не меняется ни в одном из направлений сети.

Кроме того, двусторонняя сеть состоит из цепи, поведение или характеристики которой остаются неизменными независимо от направления тока через ее различные компоненты. Например, линия передачи является двусторонней цепью, потому что, если вы можете подавать питание с любого направления, свойства цепи останутся постоянными. Таким образом, в двусторонней цепи свойства цепи не меняются даже при изменении направления источника напряжения или тока. Таким образом, двусторонняя цепь позволяет току течь в обоих направлениях.

Что такое линейная двусторонняя сеть?

Теперь мы знаем, что линейная сеть — это сеть, в которой параметры емкости, индуктивности и сопротивления остаются постоянными по отношению к напряжению или току. Более того, ток или напряжение его источников прямо пропорциональны или не зависят от других токов и напряжений или их производных в сети. Кроме того, мы также знаем, что двусторонняя сеть представляет собой цепь или сеть, в которой величина тока остается неизменной даже при наличии обратной полярности напряжения.

Однако также возможно достичь обоих этих характерных состояний в пределах одной сети. Эта кульминация этих двух характерных состояний называется линейной двусторонней сетью. Итак, что такое линейная двусторонняя сеть и что представляет собой эта конкретная характерная категоризация?

Во-первых, линейная двусторонняя сеть — это сеть, в которой компоненты системы демонстрируют линейную зависимость, и в то же время величина тока не зависит от полярности напряжения. Во-вторых, двустороннюю сеть также можно считать линейной, если схема удовлетворяет следующим критериям:

1. Сеть подчиняется закону Ома, согласно которому ток в проводнике между двумя точками прямо пропорционален напряжению в этих двух точках.

2.   Сеть следует теореме о суперпозиции, которая утверждает, что в любой линейной сложной сети, имеющей несколько источников, отклик на конкретный элемент может быть определен как алгебраическая сумма реакций, вызванных отдельными источниками, действующими в одиночку, в то время как другие источники не работают.

Наконец, примером линейной двусторонней сети является цепь или сеть, состоящая только из независимых источников и резисторов.

После завершения проверки вашей линейной двусторонней сети вы можете рассчитывать на качественно изготовленную плату.



Линейная двусторонняя сеть — это схема или сеть, которая демонстрирует два различных характерных поведения. Кроме того, такое поведение обеспечивает функциональность, которая обычно была бы невозможна из-за ограничений только этих двух характеристик.

С набором инструментов Cadence для проектирования и анализа любая проектная группа сможет легко реализовать использование линейных двусторонних сетей в любой конструкции печатной платы.
