Калькулятор 555: Онлайн калькулятор расчета параметров 555 таймера

Содержание

Онлайн калькулятор расчета параметров 555 таймера

Для реализации логических цепей, участвующих в работе сигнализаций, датчиков, преобразователей, усилители применяются специальные таймеры. Данное устройство позволяет генерировать на выходе импульсы прямоугольной формы с определенными параметрами. За счет чего такое приспособление выступает и в роли таймера, и в роли генератора импульсов. Для того чтобы рассчитать периоды положительного и отрицательного импульса, необходимо оперировать величиной сопротивлений и емкостью конденсатора.

Схема 555 таймера

Посмотрите на рисунок, здесь приведена принципиальная схема работы 555 таймера (аналог микросхема КР1006ВИ1 )

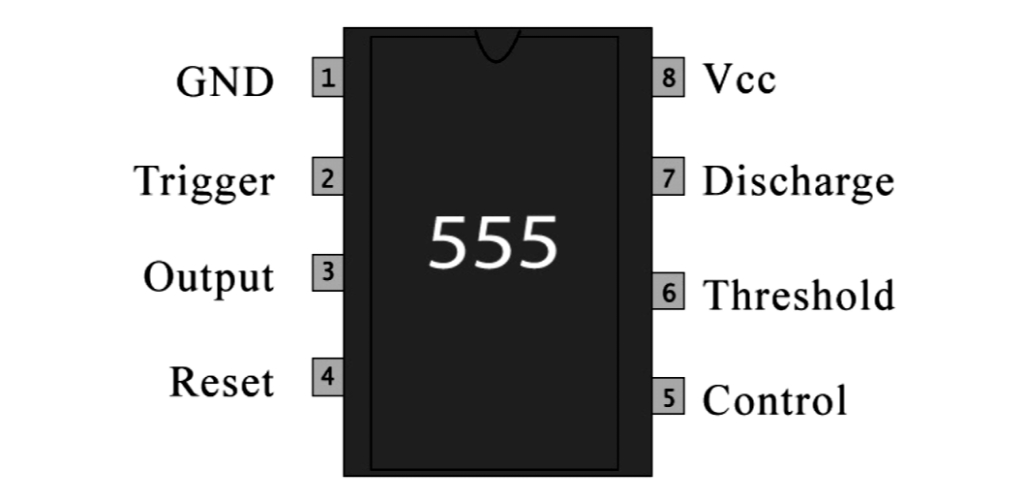

Выводы:

1 — Земля.

2 — Запуск.

3 — Выход.

4 — Сброс.

5 — Контроль.

6 — Останов.

7 — Разряд.

8 — Плюс питания.

Как видите, конструктивно он состоит из резисторов R1, R2 и конденсатора C.

Поэтому, чтобы рассчитать длительность высокого и низкого уровня, необходимо воспользоваться такими расчетными формулами:

Длительность высокого уровня импульса на выходе работы схемы вычисляется по формуле:

T1 = 0,7 * (R1+R2) * C, где

R1 и R2 – величина сопротивления соответствующих резисторов, указанных на схеме;

C – емкость конденсатора.

Для вычисления низкого уровня импульса на выходе работы схемы используется формула:

T2 = 0,7 * R1 * C

Для определения величины полного периода применяется формула:

T = 0,7 * C * (2*R1+R2)

Для расчета частоты смены импульсов на выходе таймера 555 используется формула:

F = 1.45 / ((R1+2*R2)*C)

Подбирая параметры сопротивлений и емкости в цепи, вы сможете собрать 555 таймер с требуемыми величинами высокого и низкого сигнала на выходе. Чтобы не считать параметры по формулам выше, вы можете воспользоваться нашим онлайн-калькулятором.

Калькулятор настольный STAFF STF-555-BLACK (205х154 мм), CORRECT, TAX, 12 разрядов, двойное питание, 250304

Калькулятор настольный STAFF STF-555-BLACK (205х154 мм), CORRECT, TAX, 12 разрядов, двойное питание, 250304

Онлайн гипермаркет

ЗАКАЗЫ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО

Пн-Пт с 10:00 до 18:00 СБ-ВС — выходные

0
    org/BreadcrumbList»>
  1. Главная
  2. Офисная техника
  3. Калькуляторы
  4. Калькуляторы настольные
  5. Калькулятор настольный STAFF STF-555-BLACK (205х154 мм), CORRECT, TAX, 12 разрядов, двойное питание, 250304

Бонусные баллы: 15

250304

764.64

нет в наличии

Все товары бренда STAFF

Высота корпуса25
Длина корпуса205
Исполнениенастольный
Металлическая панельнет
Объем0. 0014
Разрядность дисплея12
Регулируемый угол наклона дисплеянет
СерияSTF-555
СтранаКитай
Тип питания батарейки
Тип применениядля бухгалтеров
Тип размераполноразмерный
Функционалвычисление суммы налога (TAX+, TAX-)
Цвет панеличерный
Число строк дисплея1
Ширина корпуса154

Дополнительно

Личный кабинет

Обратная связь

© 2021. Канцтовары Brauberg

Калькулятор настольный компактный Citizen CT555N 12-разрядный черный

Калькулятор настольный компактный Citizen CT555N 12-разрядный черный – выгодная цена – купить товар Калькулятор настольный компактный Citizen CT555N 12-разрядный черный в интернет-магазине Комус {{#each tradingPlatforms}} {{/each}} {{/if}}

Запросите оферту через форму обратной связи

{{#if tradingPlatforms. length}} {{/if}}

Арт. 334706

• В наличии

Характеристики:

  • Торговая марка: Citizen
  • Разрядность дисплея: 12
  • Тип размера: компактный
  • Материал кнопок: пластик
  • Металлическая панель: Нет
  • Вычисление налога: Да
  • Пересчет курсов валют: Нет
  • Коррекция вычислений: Да
  • Тип применения: для бухгалтеров
  • Страна происхождения: Филиппины

Цена за шт.

цена только для интернет-магазина

1 101,00 р.

Наличие в магазинах «Комус» товара с артикулом N {{productId}}
{{region}}, состояние на {{currentTime}}

{{> pageNumberTemplate pages}} {{#if availableStocks.length}} {{#if subwayNeed }} {{/if}} {{#each availableStocks}} {{/each}} {{/if}} {{> pageNumberTemplate pages}}

В розничных магазинах «Комус» цена на данный товар может отличаться от цены Интернет-магазина.

Подробную информацию о цене и количестве товара вы можете получить,
позвонив по телефону ближайшего к Вам магазина «Комус».

Адреса всех магазинов Комус

Закрыть

Закрыть

{{/if}} {{#each products}} {{/each}} {{#each fields}} {{#each this}} {{/each}} {{/each}} {{#each products}} {{/each}} {{#each products}} {{/each}}

Сравнение товаров

{{> breadcrumbTemplate breadcrumbs=breadcrumbs }} {{#if (gt products.length 0)}}

Закрыть

{{else}}

Нечего сравнивать

{{/if}}

Сопутствующие товары

{{#if (gt tags.length 7)}}

{{#each tags}} {{excerpt this.tagName 70}} {{/each}} Скрыть

{{/if}} {{/if}}

{{#each this. featureValues}} {{#if (gt @index 0)}}
{{/if}} {{#if ../this.featureUnit}} {{this.value}} {{lowercase ../this.featureUnit.symbol}} {{else}} {{this.value}} {{/if}} {{/each}}

{{/if}} {{/each}} {{/each}} {{/if}} {{#if (neq ../typeId undefined)}}{{/if}} {{#if this.images}} {{#each this.images}} {{#if (and (eq this.format ‘product’) (eq this. imageType ‘PRIMARY’))}} {{/if}} {{/each}} {{else}} {{/if}} {{#if (and this.labels (gt this.labels.length 0))}}

{{> productLabelItemTemplate labels=this.labels}}

{{/if}} {{> productDetailTabItemDescriptionTemplate product=this typeId=../typeId needRenderPartials=true}} {{/each}} {{#if categoryLink}} {{/if}}

Настольный калькулятор — незаменимый помощник в офисе, школе и дома. Эргономичная форма, крупные клавиши, устойчивые прорезиненные ножки позволят работать эффективнее. Оптимальный набор функций поможет автоматизировать расчеты: вычисление квадратного корня, расчет наценки, расчет налогов, функция проверки и коррекции, функция смены знака, кнопка 00, коррекция последнего введенного значения и функция автоотключения. Одобрен для ЕГЭ по физике, химии и геограыии, сертификат прилагается. Тип клавиатуры: пластик. Наличие металлической панели: нет. Гарантия 5 лет! Мир рассчитывает на Citizen!

{{#if (eqw this. forbidden true)}} {{> productAddToCartForbiddenTemplate}} {{else}} {{#if (and (neqw this.stock null) (neqw (uppercase this.stock.stockLevelStatus.code) «OUTOFSTOCK») (neqw this.price null))}} {{else}} Товар недоступен {{/if}} {{/if}}

Арт. {{this.code}} {{#if this.stock}} {{#if (neqw this.stock.stockStatusText null)}} {{{ this.stock.stockStatusText }}} {{else}} {{#if (eqw (uppercase this.stock.stockLevelStatus.code) «ONREQUEST»)}} Под заказ {{else}} {{#if (neqw (uppercase this.stock.stockLevelStatus.code) «OUTOFSTOCK»)}} В наличии {{else}} Нет в наличии {{/if}} {{/if}} {{/if}} {{/if}}

{{@key}}{{this}}
Торговая марка {{#if (neqw this. trademark null)}} {{this.trademark.name}} {{/if}}
Рейтинг {{#if (eqw this.ratingWidth null)}}

{{this.averageRating}}{{#if (eqw this.averageRating null)}}0{{/if}}

Торговая марка: Citizen
Подробные характеристики
Модель: CT-555N
Разрядность дисплея: 12
Тип питания: двойное
Размер изделия: 130x128x34 мм
Тип размера: компактный
Материал кнопок: пластик
Металлическая панель: Нет
Вес изделия: 0. 125 кг
Расчет процентов: Да
Вычисление налога: Да
Пересчет курсов валют: Нет
Коррекция вычислений: Да
Гарантийный срок: 60 мес
Принадлежность к ТСТ: оборудование не требует установки/запуска
Вычисление квадратного корня: Да
Тип применения: для бухгалтеров
Страна происхождения: Филиппины
Цвет: черный

Отзывы могут оставлять только авторизованные пользователи.

{{#if (neqw this.shopAnswer null)}}

Магазин «Комус»,

{{this.shopAnswer}}

{{/if}} {{/each}}

Описание

Настольный калькулятор — незаменимый помощник в офисе, школе и дома. Эргономичная форма, крупные клавиши, устойчивые прорезиненные ножки позволят работать эффективнее. Оптимальный набор функций поможет автоматизировать расчеты: вычисление квадратного корня, расчет наценки, расчет налогов, функция проверки и коррекции, функция смены знака, кнопка 00, коррекция последнего введенного значения и функция автоотключения. Одобрен для ЕГЭ по физике, химии и геограыии, сертификат прилагается. Тип клавиатуры: пластик. Наличие металлической панели: нет. Гарантия 5 лет! Мир рассчитывает на Citizen!

Торговая марка: Citizen
Подробные характеристики
Модель: CT-555N
Разрядность дисплея: 12
Тип питания: двойное
Размер изделия: 130x128x34 мм
Тип размера: компактный
Материал кнопок: пластик
Металлическая панель: Нет
Вес изделия: 0. 125 кг
Расчет процентов: Да
Вычисление налога: Да
Пересчет курсов валют: Нет
Коррекция вычислений: Да
Гарантийный срок: 60 мес
Принадлежность к ТСТ: оборудование не требует установки/запуска
Вычисление квадратного корня: Да
Тип применения: для бухгалтеров
Страна происхождения: Филиппины
Цвет: черный

Микроконтроллеры и Технологии — Расчет таймера NE555(КР1006ВИ1)

Заполните одно из значений ниже, и нажмите кнопку «Рассчитать» и калькулятор определит вам целый ряд возможных вариантов для сопротивлений резисторов R1, R2 и значение емкости конденсатора C1. Для ввода дробного значения используйте символ точка. Например 0.5 секунды.

Назначение выводов:

Вывод №1 — Земля(GND).

Вывод подключается к минусу питания или к общему проводу схемы.

Вывод №2 — Запуск(TRIG).

Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra+Rb и конденсатором С. Данный режим работы называется — режим моностабильного мультивибратора. Импульс, подаваемый на вывод №2, может быть как прямоугольным, так и синусоидным и по длительности он должен быть меньше чем время заряда конденсатора С.

Вывод №3 — Выход(OUT).

Высокий уровень равен напряжению питания минус 1,7 Вольта. Низкий уровень равен примерно 0,25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.

Вывод №4 — Сброс(RST).

При подаче на этот вывод напряжения низкого уровня (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Если в схеме нет необходимости в режиме сброса, то данный вывод необходимо подключить к плюсу питания.

Вывод №5 — Управление(CVOLT).

Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. При подаче напряжения на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в и до напряжения питания. Соответственно на выходе получится FM модулированный сигнал.

Если этот вывод не используется, то его лучше подключить через конденсатор 0,01мкФ к общему проводу.

Вывод №6 — Стоп(THR).

Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Как и на вывод №2, на этот вывод можно подавать импульсы как прямоугольные, так и синусоидные.

Вывод №7 — Разряд(DISC).

Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.

Вывод №8 — Питание(VCC).

Напряжение питания таймера составляет от 4,5 до16 вольт.

Калькулятор STAFF настольный STF-555-BLACK, 12 разрядов, CORRECT, TAX, ЧЕРНЫЙ, двойное питание, 205х154 мм

Рейтинг:(0 голосов) 672,38 р. 580 р.

Арт.250304

К оплате принимаем:

    • 12 разрядов.
    • Двойное питание.
    • Большой дисплей.
    • Крупные клавиши.
    • Клавиша «00».
    • Переключатель округления и разрядности.
    • Функция расчета налогов.
    • 120 шагов проверки и коррекции.
    • Клавиша корректировки данных.
    • Цвет — черный.
    • Размер — 205×154 мм.
    • Производитель — Китай

Похожие товары

Калькулятор Citizen CT-555N

Настольный калькулятор Citizen CT-555N поддерживает многочисленные финансовые операции, а также имеет функцию коррекции ошибок, которая работает для 120 предыдущих действий.

Этот небольшой калькулятор удобен для постоянной работы. У него крупные кнопки и широкий экран, на котором отображаются числа до 12 разрядов. Для удобства кнопки окрашены в разные цвета и сгруппированы по функциям. Клавиши коррекции ввода вынесены наверх и окрашены в голубой оттенок.

Устройство выполняет базовые арифметические вычисления, извлекает корень и считает проценты. Также есть кнопки для быстрого подсчета налогов, скидок, наценки. Проводить сложные расчеты удобно благодаря независимой памяти и возможность скорректировать данные и операции в 120 последних записях.

Технические характеристики:

Тип: широкоформатный настольный калькулятор

12-разрядный

Цвет: черный

Угол наклона дисплея: фиксированный

Материал лицевой панели: пластик

Поверхность кнопок: пластик

Двойное питание: батарея + солн.питание

Тип батареи: LR-44  x 1 шт.

Автоматическое отключение питания : Есть

Разделитель групп разрядов: по 3 цифры

Размеры (ШхВхГ): 129 х 130 х 34мм

Вес: 125 г



Функции:

Независимая память M+, M-, MRC

Клавиши нуля: 0, 00

Кнопка [%]: Есть

Корень квадратный: Есть

Кнопка обратной дроби [RV]: нет

Смена знаков [+/-]: нет

Коррекция ввода [→]: Есть

Конвертер валют [LOCAL]: нет

Расчет налогов [+TAX] [-TAX]: Есть

Расчет прибыли [COST] [SELL] [MARGIN]: нет

Функция расчета наценки и скидки [MU]: Есть

Итоговая сумма [GT]: нет

Функция проверки и коррекции [CHECK] [CORRECT]: Есть. 120-шаговая проверка и исправление

Округление: обычное 5/4

Выбор режима десятичной точки: нет

Добавить комментарий

Наши покупатели уже неоднократно заказывали этот калькулятор и делились с нами информацией, зачем он им необходим, планируют ли они использовать его для учебы или работы.

Прочитайте комментарии — и, возможно, вы откроете для себя новые варианты использования калькулятора:

Записей не найдено.

TEPLOCOM ST-555-И Western silver black: фото, характеристики, сертификаты

1 Максимальная мощность нагрузки (не более 15 мин в течение 1 часа), ВА, не более 555
2 Номинальная мощность нагрузки, ВА 400
3 Кратковременная перегрузка (при больших пусковых токах) до 3 минут, ВА, не более 800
4 Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 145…260
5 Выходное напряжение переменного тока, В при входном напряжении 165. ..260 В 200…240
при входном напряжении 145…165 В более 170
6 Мощность, потребляемая от сети, без нагрузки, ВА, не более 3
7 Пределы изменения нагрузки, % 0…100
8 Выходное напряжение, при котором срабатывает защитное отключение нагрузки, В менее 170
более 242
9 Напряжение между «Землёй» и «Нулём», при котором отображается на цифровом дисплее «GND», В более 30±3
10 Задержка перед включением стабилизатора, программируется пользователем, сек 5 или 90
11 Время переключения, мс, не более 30
12 Габаритные размеры ШхВхГ, мм, не более без упаковки 170х200х70
в упаковке 180х230х80
13 Масса, НЕТТО (БРУТТО), кг, не более 2,0 (2,2)
14 Диапазон рабочих температур, °С -10…+40
15 Относительная влажность воздуха при 25 °С, %, не более 80
  ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
16 Степень защиты оболочкой по ГОСТ 14254-2015 IP20

555 Калькулятор нестабильной цепи с таймером

В этом калькуляторе с нестабильным таймером 555 введите значения синхронизирующего конденсатора C и синхронизирующих резисторов R1 и R2 для расчета частоты, периода и рабочего цикла. Здесь период — это общее время, необходимое для завершения одного цикла включения / выключения (T 1 + T 2), , а Рабочий цикл — это процент от общего времени, для которого выходная мощность ВЫСОКАЯ.


555 Таймер Astable Calculator Описание

Когда таймер 555 работает в Astable режиме , мы получаем импульс на выходном контакте, время включения которого (время высокого уровня) и время выключения (время низкого уровня) можно контролировать. Это управление может быть выполнено путем выбора соответствующих значений для резистора R1, R2 и конденсатора C1. Принципиальная схема работы микросхемы 555 IC в нестабильном режиме показана как

.

Вышеупомянутая схема может использоваться для создания прямоугольной волны, в которой могут быть вычислены максимальное время (T1) и минимальное время (T2). Этот метод может использоваться для генерации тактовых импульсов для микроконтроллеров / цифровых ИС или мигания светодиода или любых других приложений, где требуются определенные временные интервалы. Выходная волна, полученная от контакта 3, показана с маркировкой под

.

Ось времени T измеряется в секундах, а ось напряжения — в вольтах.Как было сказано ранее, как долго импульс остается высоким, как долго пульс остается низким, а также частоту импульса можно рассчитать, используя значения компонентов R1, R2 и C1, показанные на принципиальной схеме выше.

Указанный выше таймер 555 Нестабильный калькулятор можно использовать для вычисления этих значений, но для понимания его работы нам необходимо знать следующие формулы, на основе которых работает калькулятор.

Параметр

Формулы

Блок

Максимум времени (T1)

0.693 × (R1 + R2) × C1

секунды

Время минимума (T2)

0,693 × R2 × C1

секунды

Период времени (T)

0,693 × (R1 + 2 × R2) × C1

секунды

Частота (F)

1.44 / (R1 + 2 × R2) × C1

Герц (Гц)

Рабочий цикл

(Т1 / Т) × 100

Процент (%)

Примечание: эти единицы применимы только тогда, когда R1 и R2 указаны в омах, а конденсатор — в фарадах

Может быть сложно попробовать разные значения резистора и конденсаторов, чтобы достичь желаемого временного интервала и частоты.Поэтому всегда держите эти советы в голове при выборе значений

СОВЕТЫ: ​​
  • Период (T) и частота (F) обратно пропорциональны
  • Увеличение C1 уменьшит частоту (F)
  • Увеличение R1 увеличит время высокого уровня (T1), но не изменит время низкого уровня (T2)
  • Увеличение R2 увеличит время высокого уровня (T1), а также время низкого уровня (T2)
  • Итак, всегда сначала устанавливайте T2, а затем T1
  • Увеличение R2 уменьшит рабочий цикл

Когда у нас есть все эти детали, мы можем узнать полные свойства выходной волны.Чтобы привыкнуть к формулам, давайте рассчитаем значения параметров, используя эти формулы для приведенной выше принципиальной схемы.

Расчет модели

На нашей принципиальной схеме сопротивление резисторов R1 и R2 составляет 1 кОм и 100 кОм соответственно, емкость конденсатора C1 — 10 мкФ.

Итак, R1 = 1K; R2 = 100 кОм и 10 мкФ

Или можно записать как R1 = 1000 Ом; R2 = 100000 Ом, C1 = 0,00001 Фарад

Высокий уровень времени (T1) — это время, в течение которого импульс остается высоким (5 В) в выходной волне.Это можно рассчитать как

Максимум времени (T1) = 0,693 × (R1 + R2) × C1

= 0,693 × (1000 +100000) × 0,00001

= 0,699 секунды

T1 = 699 миллисекунд

Время низкого уровня (T2) — это время, в течение которого импульс остается низким (0 В) в выходной волне. Его можно рассчитать как

Время минимума (T2) = 0,693 × R2 × C1

= 0.693 × 100000 × 0,00001

= 0,693 секунды

T2 = 693 миллисекунды

Период времени (T) — это сумма минимума времени и максимума времени. Изменение максимума времени или минимума времени повлияет на общий период времени T

Период времени (T) = 0,693 × (R1 + 2 × R2) × C1 или (T1 + T2)

= 0,693 × (1000 + 2 × 100000) × 0,00001 или (0,699 + 0,693)

Т = 1.393 секунды

Как мы все знаем, частота — это просто обратная зависимость времени. Существуют определенные приложения, такие как управление серводвигателем, где импульс должен иметь определенную частоту, чтобы схема драйвера среагировала. Частоту можно рассчитать как

Частота (F) = 1,44 / (R1 + 2 × R2) × C1 или (1 / T)

= 1,44 / (1000 + 2 × 100000) × 0,00001 или (1 / 1,393)

F = 0.718 Гц

Рабочий цикл

всегда указывается в процентах, если высокое время равно низкому времени, то импульс имеет рабочий цикл 50%, а если время выключения равно нулю, то он имеет рабочий цикл 100%. Мы можем рассчитать рабочий цикл как.

Рабочий цикл = (T1 / T) × 100

= (0,966 / 1,393) × 100

DC = 50,249%

Таким же образом мы можем рассчитать эти параметры для любого номинала резистора и конденсатора.Использование калькулятора таймера 555 действительно пригодится, когда вы разрабатываете новую схему для вашего проекта.

Калькулятор таймера 555, Моностабильный калькулятор, Калькулятор Astable

Калькулятор таймера 555-Моностабильный калькулятор, Калькулятор Astable

Эта страница охватывает 555 таймер-калькулятор , включая моностабильный калькулятор и нестабильный калькулятор. В моностабильном режиме калькулятор таймера 555 вычисляет ширину импульса, а в нестабильном режиме калькулятор таймера 555 вычисляет частоту и период.

555 таймер-калькулятор | 555 таймер моностабильный калькулятор

Как уже упоминалось, этот моностабильный калькулятор с таймером 555 используется для расчета ширины импульса на основе входов R и C.

ПРИМЕР №1 Вычислитель таймера 555 в моностабильном режиме:
ВХОДЫ: R = 10 кОм, C = 47 мкФарад,
ВЫХОД: ширина выходного импульса, Tp = 0,517 с

Калькулятор таймера 555 в моностабильном режиме по формуле или уравнениям

Следующие уравнения или формулы используются для калькулятора таймера 555 в моностабильном режиме.


Длина выходного импульса или ширина импульса (Tp) = 1,1 * R * C

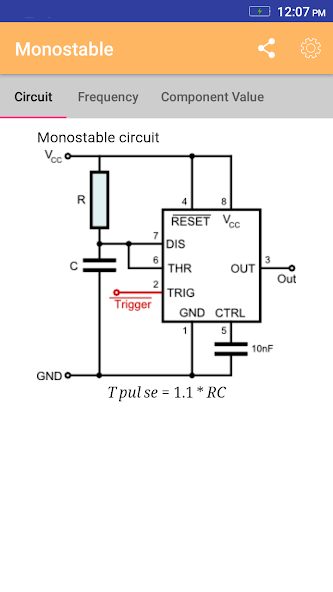

R и C показаны на рисунке.

555 таймер-калькулятор | 555 таймер нестабильный калькулятор

Как уже упоминалось, этот нестабильный калькулятор с таймером 555 используется для расчета частоты, периода, высокого и низкого времени на основе входов C, R1, R2.

ПРИМЕР № 2: Калькулятор таймера 555 в нестабильном режиме:
c1 = 100 мкФ, R1 = R2 = 10 кОм
t ВЫСОКИЙ = 1,386 сек, t НИЗКИЙ = 0.693 сек, Частота импульса = 0,481 Гц, период импульса = 2,079 сек. , Продолжительность включения = 66,67%

Калькулятор таймера 555 в нестабильном режиме по формуле или уравнениям

Следующие уравнения или формулы используются для калькулятора таймера 555 в нестабильном режиме.

t HIGH = 0,693 * C1 * (R1 + R2)
t LOW = 0,693 * C1 * R2
Частота импульсов = 1 / (t HIGH + t LOW )
Период импульсов = 1 / частота импульсов
Рабочий цикл = (R1 + R2) / (R1 + 2 * R2)

Полезные конвертеры и калькуляторы

Ниже приведен список полезных преобразователей и калькуляторов .

Преобразователь

дБмВт в ватт
Калькулятор импеданса полосковой линии
Импеданс микрополосковой линии
Антенна G / T
Шумовая температура. к NF

ССЫЛКИ ПО ТЕМЕ

См. Закон Ома
См. Основные сведения об индукторе
См. Основные сведения о резисторе
См. Основные сведения о конденсаторе

Учебные пособия по радиочастотам и беспроводной связи


Поделиться страницей

Перевести страницу

555 Таймер-калькулятор

555 Таймер-калькулятор
Введите значения для R1, R2 и C и нажмите кнопку вычисления, чтобы решить для положительного временного интервала (T1) и отрицательного временного интервала (T2).Например, резистор 10 кОм (R1) и 100 кОм (R2) и конденсатор 0,1 мкФ будет производить выходные временные интервалы 7,62 мс положительный (T1) и 6,93 мс отрицательный (Т2). Частота будет около 70 Гц. R1 должно быть больше чем 1K, а C должно быть больше, чем 0,0005 мкФ. Прокрутите страницу вниз, чтобы просмотреть основные 555 информации (распиновка и две основные схемы).
Положительный интервал времени (T1) = 0,693 * (R1 + R2) * C
Отрицательный интервал времени (T2) = 0,693 * R2 * C
Частота = 1.44 / ((R1 + R2 + R2) * C)

Таймер 555

Впервые представленный Signetics Corporation как SE555 / NE555 примерно в 1971 году.

Соединения и функции контактов: (основные схемы см. На схеме ниже)

Контакт 1 (Земля) - контакт заземления (или общий) является наиболее отрицательным потенциалом питания.
                    устройства, которое обычно подключается к общей цепи, когда
                    работает от положительного напряжения питания.Контакт 2 (триггер) - этот контакт является входом, который заставляет выход повышаться и начинаться.
                    временной цикл. Запуск происходит при перемещении триггерного входа
                    от напряжения выше 2/3 напряжения питания до напряжения ниже
                    1/3 предложения. Например, при питании от источника 12 В триггер
                    входное напряжение должно начинаться с 8 вольт и снижаться до
                    напряжение ниже 4 вольт, чтобы начать отсчет времени.Действие
                    чувствительный к уровню, и напряжение срабатывания может двигаться очень медленно. К
                    Избегайте повторного срабатывания, напряжение срабатывания должно вернуться к значению
                    более 1/3 предложения до конца временного цикла в
                    моностабильный режим. Входной ток триггера составляет около 0,5 мкА.

Контакт 3 (выход) - выходной контакт 555 переходит на высокий уровень на 1,7 вольт меньше
                    чем напряжение питания в начале цикла отсчета времени.Выход
                    возвращается к низкому уровню около 0 в конце цикла. Максимум
                    ток на выходе на низком или высоком уровне
                    примерно 200 мА.

Контакт 4 (сброс): - Низкий логический уровень на этом контакте сбрасывает таймер и возвращает
                    выход в низкое состояние. Обычно он подключается к + питанию.
                    линия, если не используется.

Контакт 5 (Control) - этот контакт позволяет изменять напряжение срабатывания и пороговое напряжение.
                    приложение внешнего напряжения.Когда таймер работает в
                    нестабильный или колебательный режим, этот вход может использоваться для изменения или
                    частотно модулируйте выход. Если не используется, рекомендуется
                    установка небольшого конденсатора между выводом 5 и землей, чтобы избежать
                    возможны ложные или беспорядочные срабатывания из-за шумовых воздействий.

Контакт 6 (порог) - контакт 6 используется для сброса защелки и перехода на низкий уровень на выходе.
                    Сброс происходит, когда напряжение на этом контакте переходит от напряжения
                    ниже 1/3 напряжения питания до напряжения выше 2/3 напряжения питания.Действие чувствительно к уровню и может двигаться медленно, как
                    триггерное напряжение.

Контакт 7 (разряд) - этот контакт представляет собой выход с открытым коллектором, который находится в фазе с
                    основной выход на контакте 3 и имеет аналогичную пропускную способность по току.

Контакт 8 (V +) - это положительный вывод напряжения питания микросхемы таймера 555.
                    Рабочий диапазон напряжения питания от +4,5 В (минимум) до +16
                    вольт (максимум).Контакты для 556, который является двойным таймером 555 (2 в одном корпусе), являются
показано в таблице ниже. Например, два выхода для двух таймеров модели 556:
на контактах 5 и 9, которые соответствуют выходному контакту 3 модуля 555.

                            555 556 таймер # 1 таймер # 2
            -------------------------------------------------- -----
              Земля 1 7 7
              Триггер 2 6 8
              Результат 3 5 9
              Сброс 4 4 10
              Контроль 5 3 11
              Порог 6 2 12
              Разряд 7 1 13
              + Мощность Vcc 8 14 14
            -------------------------------------------------- -----

На схемах ниже показаны две основные схемы таймера 555.

Ниже приведено графическое изображение таймера 555, подключенного как светодиодный мигающий индикатор, и питается от аккумулятора на 9 вольт. Светодиод будет гореть во время T1 и выключен в течение времени T2.


Схема 555 ниже — это мигающий велосипедный фонарь, работающий от трех C или D ячеек (4,5 вольта). Две лампы фонарика будут попеременно мигать приблизительная продолжительность цикла 1,5 секунды. Используя резистор 4,7 кОм для R1 и 100 кОм резистор для R2 и 4.Конденсатор 7uF, интервалы времени для двух ламп составляют 341 миллисекунду (T1, верхний индикатор) и 326 миллисекунд (нижний индикатор T2). Лампы управляются транзисторами, чтобы обеспечить дополнительный ток сверх допустимого. Предел 200 мА таймера 555. 2N2905 PNP и 2N3053 NPN могут использоваться для лампы, требующие 500 мА или меньше. Для дополнительного тока используются TIP29 NPN и TIP30. PNP можно было использовать до 1 ампер. PR3 — это лампа для фонарика на 4,5 В, 500 мА. Два диода размещены последовательно с базой транзистора PNP так, чтобы нижняя лампа выключается, когда выход 555 становится высоким в течение времени T1 интервал.Высокий выходной уровень таймера 555 на 1,7 В ниже, чем у напряжение питания. Добавление двух диодов увеличивает необходимое прямое напряжение. для транзистора PNP примерно до 2,1 вольт, так что разница 1,7 вольт от питания к выходу недостаточно для включения транзистора. Ты можешь также используйте светодиод вместо двух диодов, как показано на нижней схеме.


40 Светодиодный велосипедный фонарь

Схема 555 ниже представляет собой мигающий велосипедный фонарь, работающий от четырех C, D или Элементы AA (6 вольт).Два набора из 20 светодиодов будут попеременно мигать примерно с 4,7 цикла в секунду с использованием показанных значений RC (4,7 К для R1, 150 К для R2 и 1 мкФ конденсатор). Временные интервалы для двух ламп составляют около 107 миллисекунд (T1, верхний Светодиоды) и 104 миллисекунды (нижние светодиоды T2). Два транзистора используются для обеспечения дополнительный ток сверх предела 200 мА таймера 555. Один светодиод размещены последовательно с базой PNP-транзистора так, чтобы нижние 20 светодиодов выключается, когда выход 555 становится высоким в течение интервала времени T1.Высота выходной уровень таймера 555 на 1,7 вольт ниже напряжения питания. Добавление светодиода увеличивает прямое напряжение, необходимое для транзистора PNP. примерно до 2,7 вольт, так что разница 1,7 вольта между питанием и выходом недостаточно для включения транзистора. На каждый светодиод подается ток около 20 мА. тока в сумме 220 мА. Схема должна работать с дополнительными До 40 светодиодов для каждой группы, или 81 всего. Схема тоже будет работать с меньшим количеством светодиодов, поэтому его можно собрать и протестировать всего с 5 светодиодами (две группы по два плюс одна) перед добавлением остальных.


Вернуться на первую страницу

Калькулятор таймера IC 555 с формулами и уравнениями

Ⅰ Введение

Более 40 лет назад был представлен таймер 555. Он использовался буквально в тысячах приложений из-за своей относительной простоты, простоты использования и низкой стоимости, и до сих пор широко доступен.

Базовый таймер 555 получил свое название от того факта, что он использует три внутренних резистора 5 кОм для генерации опорных напряжений двух компараторов.Микросхема таймера 555 — очень доступное, распространенное и полезное устройство точной синхронизации, которое может работать либо как простой таймер для генерации одиночных импульсов или длительных задержек, либо как генератор релаксации, который генерирует цепочку стабилизированных сигналов от 50 до 100 процентов с различными рабочие циклы.

Микросхема таймера 555 — это очень прочное и надежное 8-контактное устройство, которое может работать как очень точный моностабильный, бистабильный или нестабильный мультивибратор для создания различных приложений, таких как таймеры однократного действия или задержки, генерация импульсов, светодиоды и т. Д. мигалки, сигналы тревоги и тональные сигналы, логические часы, частотное деление, блоки питания и преобразователи и т. д.

Ⅱ Некоторые важные особенности таймера 555

Сегодня почти каждая электронная схема использует таймер 555. Он имеет определенный набор настроек для таймера 555, работающего как триггер или как мультивибратор. Некоторыми из важных характеристик таймера 555 будут:

• Работает в широком диапазоне мощности от напряжения питания от +5 В до +18 Вольт.

• Пониженный или имеющий ток нагрузки 200 мА.

• Внешние компоненты должны быть правильно выбраны так, чтобы наряду с частотами, достигающими нескольких сотен килогерц, временные интервалы могли быть выполнены за несколько минут.

• Выход таймера 555 может управлять транзисторно-транзисторной логикой (TTL) из-за его высокого выходного тока.

• Температурная стабильность составляет 50 частей на миллион (ppm) при изменении температуры на градус Цельсия, что эквивалентно 0,005% / ° C.

• Продолжительность включения таймера регулируется.

• Кроме того, максимальная рассеиваемая мощность на корпус составляет 600 мВт, а его входы триггера и сброса имеют логическую совместимость.

Ⅲ Работа таймера 555

Модель 555 обычно работает в 3-х режимах:

• А-стабильный

• Моностабильный

• Бистабильные режимы.

Астабильный режим

Это означает, что не будет постоянного стандарта производства. Таким образом, оценка будет колебаться между высокими и низкими. Для некоторых приложений этот нестабильный выходной символ используется как выходной сигнал тактовой частоты или прямоугольной формы.

Моностабильный режим

Эта конфигурация состоит из одного стабильного состояния и одного нестабильного. Потребитель может выбрать стабильное состояние: высокое или низкое. Выход таймера высокий, если стабильный выход установлен на высокий (1), (1).Выход таймера становится низким, когда применяется прерывание (0). Поскольку низкое состояние непредсказуемо, оно сразу же переходит в высокое (1) после прохождения прерывания. Случай с низким, стабильным, моностабильным режимом идентичен.

Бистабильный режим

Оба состояния выхода в бистабильном режиме являются стабильными. Выходной сигнал изменяется от низкого (0) до высокого (1) и наоборот при каждом прерывании и остается там. Например, если у нас есть высокий выход (1), как только он получит прерывание, он перейдет в низкий уровень (0) и останется низким (0), пока следующее прерывание не изменит состояние.

Ⅳ Формулы и уравнения для калькулятора микросхемы таймера 555

Частота (f) = 1 / [ln (2) x C x (R1 + 2R2)]

Частота (f) = 1,44 / C x (R1 + 2R2)…. Где… 1 / ln (2) = 1,44

TP = ln (2) x C x (R1 x R2)

TP = 0,693 x C x (R1 x R2)…. Где… ln (2) = 0,693

TN = ln (2) x C x R2)

TN = 0,693 x R2 x C…. Где… ln (2) = 0,693

Где;

C = значение конденсатора в фарадах

R1 и 2R2 = значение входного сопротивления

f = частота в кГц

TP = Время положительного или высокого уровня от каждого импульса

TN = отрицательное или минимальное время от каждого импульса

Ⅳ FAQ

1.Как работает схема таймера 555?

Работа этих таймеров зависит от времени зарядки и разрядки конденсаторов, которые имеют сопротивление для шунтирования или заземления.

Время, в течение которого конденсаторы заряжаются до определенного напряжения [1/3 или 2/3 от Vcc], считается временем включения, а время, необходимое для его разряда через сопротивление, — временем отключения. Так что его рабочий цикл легко рассчитать.

Существует множество различных типов графиков и схем, доступных в Интернете и в книгах.Основная концепция заключается в определении пути времени зарядки и времени разрядки. В зависимости от их стабильных состояний по времени они классифицируются как моностабильные и нестабильные, время полезного использования которых составляет 1,1 RC и 0,693 (R1 + R2) C соответственно. Обратите внимание, что они всегда генерируют прямоугольную [или квадратную] форму волны напряжения.

Они называются 555, потому что три сопротивления 5 кОм соединены строго последовательно перед компараторами. Здесь я привожу скелетную структуру таймера IC без R и C.

2. Почему мы используем таймер IC-555 в мультивибраторе?

Есть причина, по которой 555 прожил так долго — ему более 40 лет, и он все еще находится в производстве. Помимо простоты и удобства использования, он обладает двумя свойствами, которые не часто встречаются в других электронных генераторах. Во-первых, он имеет широкий диапазон питающего напряжения — от 4 В до 16 В — поэтому он идеально подходит для гаджетов, работающих от батарей 9 В или 12 В без регулятора напряжения. Во-вторых, его высокая выходная токовая нагрузка, 200 мА, позволяет легко управлять реле и другими среднетоковыми нагрузками.Для достижения этого с большинством других логических схем требуется внешний транзистор.

3. В чем основная причина его популярности?

IC 555 — одна из наиболее широко используемых интегральных схем из-за ее

• Низкая стоимость (10-20 индийских рупий)

• Большое количество приложений

4. Каковы различные области применения IC 555?

• Приложения таймера (для введения задержки)

• Мультивибраторы

• Генераторы прямоугольных и треугольных волн

• Генератор сигналов темпа

• Генератор, управляемый напряжением

• Широтно-импульсный модулятор

• Детектор пропавших без вести импульсов и многое другое

5.Почему так важна микросхема таймера 555?

Есть много вещей, которые делают ic 555 таким важным.

Таймер IC 555 нашел множество применений в бытовой и промышленной электронике.

Может использоваться с широким диапазоном рабочего напряжения от 5В до 15В.

Его выход можно напрямую подключать к цепям TTL. А также может быть подключен к CMOS ic с тем же номинальным напряжением.

555 Калькулятор моностабильного и нестабильного дизайна с таймером IC | Инженеры Edge

Проектирование КИП и электрооборудования

555 Калькулятор моностабильного и нестабильного дизайна с таймером IC.

Интегральная схема таймера 555 — первая и до сих пор одна из самых популярных микросхем таймера. Эта микросхема таймера работает как однократный таймер или как нестабильный мультивибратор. Микросхема 556 представляет собой двухконтурную микросхему на 55 цепей.

Соединение контактов для DIP-пакета выглядит следующим образом:

Название вывода Назначение
Вывод Обозначение Описание
1 ЗЕМЛЯ Опорное напряжение заземления, низкий уровень (0 В)
2 TRIG Вывод OUT становится высоким, и временной интервал начинается, когда этот вход падает ниже 1/2 напряжения CTRL (следовательно, TRIG обычно составляет 1/3 В CC, CTRL по умолчанию составляет 2/3 В CC, если CTRL установлен. оставить открытым).
3 ВЫХ На этот выход подается напряжение примерно 1,7 В ниже + В CC или GND.
4 СБРОС Временной интервал можно сбросить, переведя этот вход на GND, но отсчет отсчета времени не начнется снова, пока RESET не превысит примерно 0,7 вольт. Переопределяет TRIG, который отменяет THR.
5 CTRL Обеспечивает «управляющий» доступ к внутреннему делителю напряжения (по умолчанию 2/3 В, CC).
6 THR Временной интервал (OUT high) заканчивается, когда напряжение на THR больше, чем на CTRL (2/3 В CC, если CTRL открыт).
7 DIS Выход с открытым коллектором, который может разрядить конденсатор между интервалами. В фазе с выходом.
8 В CC Положительное напряжение питания, которое обычно составляет от 3 до 15 В в зависимости от изменения.

Контакт 5 также иногда называют контактом КОНТРОЛЬНОГО НАПРЯЖЕНИЯ. Подавая напряжение на вход CONTROL VOLTAGE, можно изменить временные характеристики устройства. В большинстве приложений вход КОНТРОЛЬНОГО НАПРЯЖЕНИЯ не используется. Обычно между контактом 5 и 0 В подключают конденсатор емкостью 10 нФ для предотвращения помех. Вход CONTROL VOLTAGE может использоваться для создания нестабильного мультивибратора с частотно-модулированным выходом.

Веб-страница не работает, так как JavaScript не включен.Скорее всего, вы просматриваете с помощью веб-сайта Dropbox или другой ограниченной среды браузера.

Связанный:

555 Type Timer IC Tutorial and All Component Values ​​Calculator

Basic Astable Multivibrator Discussion
Рис.6 — Базовый нестабильный мультивибратор

В схеме генератора 555 (рис. 6) контакты 2 и 6 соединены вместе, что позволяет схеме повторно запускать себя в каждом цикле, позволяя ей работать как автономный генератор.Во время каждого цикла конденсатор C заряжается через оба синхронизирующих резистора, R A и R B , но разряжается только через резистор, R B , поскольку другая сторона R B подключена к клемме разряда, контакт 7.

Затем конденсатор заряжается до Vcc (верхний предел компаратора), который определяется комбинацией 0,693 (R A + R B ) C, и разряжается до Vcc (нижний предел компаратора), определяемый 0.693 (R B C) комбинация. Это приводит к форме выходного сигнала, уровень напряжения которого приблизительно равен Vcc — 1,5 В, а периоды времени «ВКЛ» и «ВЫКЛ» на выходе определяются комбинацией конденсатора и резистора. Таким образом, индивидуальное время, необходимое для завершения одного цикла зарядки и разрядки выхода, составляет:

τ 1 = 0,693 (R A + R B ) C а также τ 2 = 0.693R B C

Где R — в Ом, а C — в фарадах.

При подключении в качестве нестабильного мультивибратора выходной сигнал генератора 555 будет продолжать заряжаться и разряжаться в диапазоне от Vcc до Vcc до тех пор, пока не будет отключен источник питания. Как и в случае с моностабильным мультивибратором, время зарядки и разрядки, а, следовательно, и частота, не зависят от напряжения питания.

Таким образом, продолжительность одного полного временного цикла равна сумме двух отдельных моментов времени, когда конденсатор заряжается и разряжается вместе, и определяется как:

Τ = τ 1 + τ 2
Τ = 0.693 ( A + 2 B ) C

Выходная частота колебаний может быть найдена путем обращения приведенного выше уравнения для общего времени цикла, что дает окончательное уравнение для выходной частоты нестабильного мультивибратора 555 как:

⨍ = 1 / Τ
⨍ = 1,443 / (R A + 2R B ) C

Изменяя постоянную времени только одной из комбинаций RC, можно точно установить рабочий цикл, более известный как отношение «Mark-to-Space» формы выходного сигнала, которое задается как отношение резистора R B к резистор R A .Рабочий цикл генератора 555, который представляет собой отношение времени включения (τ 1 ) к времени выключения (τ 2 ), определяется по формуле:

Рабочий цикл (%) = 100 (τ 1 / (τ 1 + τ 2 ))
Рабочий цикл (%) = 100 (( A + B ) / ( A + 2R B ))

Рабочий цикл не имеет единиц измерения, так как это соотношение, но может быть выражено в процентах (%).Если оба синхронизирующих резистора, R A и R B , равны по величине, то выходной рабочий цикл будет 2: 1, то есть 66% времени «ВКЛ» (τ 1 ) и 33% «ВЫКЛ». времени (τ 2 ) относительно периода ().

Астабильный мультивибратор 555, пример

Астабильный генератор 555 построен с использованием следующих компонентов: R A = 1 кОм,
R B = 2 кОм и конденсатор C = 10 мкФ. Рассчитайте выходную частоту генератора 555 и рабочий цикл выходного сигнала.

τ 1 — время «ВКЛ» заряда конденсатора рассчитывается как:

τ 1 = 0,693 (R A + R B ) C
τ 1 = 0,693 (1000 + 2000) × 10 × 10 -6
τ 1 = 0,021 с = 21 мс

τ 2 — время «выключения» разряда конденсатора рассчитывается как:

τ 2 = 0.693R B C
τ 2 = 0,693 × 2000 × 10 × 10 -6
τ 2 = 0,014 с = 14 мс

Общее периодическое время ( Τ ) поэтому рассчитывается как:

Τ = τ 1 + τ 2
Τ = 21 мс + 14 мс
Τ = 35 мс

Таким образом, выходная частота ⨍ задается как:

⨍ = 1 / Τ
⨍ = 1/35 мс
⨍ = 28.6 Гц

Получение значения рабочего цикла:

Рабочий цикл = ( A + B ) / ( A + 2R B )
Рабочий цикл = (1000 + 2000) / (1000 + 2 × 2000)
Рабочий цикл = 0,6 или 60%

В качестве синхронизирующего конденсатора C заряжается через резисторы R A и R B , но разряжается только через резистор R B , выходной рабочий цикл может быть изменен от 50 до 100% путем изменения номинала резистора R B .При уменьшении значения R B рабочий цикл увеличивается до 100%, а при увеличении R B рабочий цикл уменьшается до 50%. Если резистор R B очень велик по сравнению с резистором R A , выходная частота нестабильной схемы 555 будет определяться только R B × C.

Проблема с этой базовой нестабильной конфигурацией генератора 555 заключается в том, что рабочий цикл, отношение «метка к промежутку» никогда не опускается ниже 50%, поскольку наличие резистора R B предотвращает это.Другими словами, мы не можем сделать время включения выходов короче, чем время выключения, поскольку (R A + R B ) C всегда будет больше, чем значение R A × C. В одну сторону Чтобы преодолеть эту проблему, необходимо подключить диод обхода сигналов параллельно с резистором R B , как показано ниже.

Калькулятор

| Citizen Systems

КАЧЕСТВО НА ВАШЕМ СТОЛЕ

Настольные калькуляторы Citizen предлагают все функции, которые могут понадобиться на вашем рабочем столе.От наклонных дисплеев и больших пластиковых клавиш до широкого спектра коммерческих функций.

Положитесь на качество.

Обычный рабочий день часто бывает тяжелым и тяжелым. И для повседневных задач вам нужен идеальный инструмент для достижения вашей цели. В Citizen CT-555N нет компромиссов, только производительность и надежность продуктов Citizen

Citizen CT-555N: приложения и ключевые функции

Citizen CT-555N — идеальный партнер для широкий спектр требовательных пользовательских приложений:

-1-строчный дисплей

-12-разрядный дисплей

-Двойное питание: от батареи и солнечной энергии

-Фиксированный угловой дисплей

-Налоговая функция

-Проверьте и исправьте (120 Шаги)

-Маркировка цен

-Функция квадратного корня

-Автоматический спящий режим

-3-Функция памяти: MRC, M +, M-

Citizen CT-555N является продукт из чрезвычайно широкого и разнообразного ассортимента калькуляторов Citizen, который включает в себя все, от компактных карманных устройств до очень сложных моделей калькуляторов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
