Калькулятор короба сабвуфера: полное руководство по расчету и сборке

Как правильно рассчитать объем короба для сабвуфера. Какие типы корпусов бывают и чем они отличаются. Какие материалы лучше использовать для изготовления короба. Пошаговая инструкция по сборке короба своими руками.

Типы корпусов сабвуферов и их особенности

Существует несколько основных типов корпусов для сабвуферов, каждый из которых имеет свои преимущества и недостатки:

• Закрытый ящик — самый простой вариант с хорошим качеством звука, но требует мощного усилителя
• Фазоинвертор — обеспечивает более громкое звучание, подходит для клубной музыки
• Bandpass — самый большой по размеру, создает звук с высоким давлением

При выборе типа корпуса важно учитывать особенности автомобиля, предпочтения по звучанию и доступное пространство для установки.

Расчет объема короба сабвуфера

Правильный расчет объема критически важен для получения качественного звука. Для этого можно использовать специальные калькуляторы, например:

• JBL Speakershop — позволяет рассчитать объем и длину фазоинвертора
• Volume Box Calculator — помогает определить внешние размеры с учетом багажника

При расчетах необходимо учитывать параметры конкретного сабвуфера, указанные производителем. Это обеспечит оптимальное звучание динамика в корпусе.

Выбор материалов для изготовления короба

Правильный выбор материалов критически важен для качества звучания сабвуфера. Лучшие варианты:

• МДФ толщиной не менее 18 мм — оптимальное сочетание прочности и веса
• Фанера высокого качества — альтернатива МДФ
• Акустический поролон для внутренней отделки

Использование качественных материалов позволит добиться максимальной жесткости конструкции и избежать нежелательных вибраций, искажающих звук.

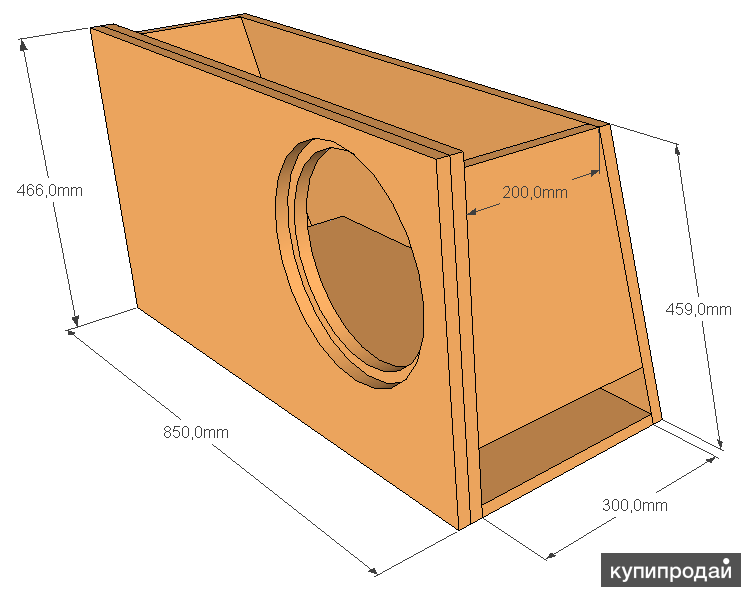

Пошаговая инструкция по сборке короба своими руками

Собрать короб для сабвуфера можно самостоятельно, следуя этой инструкции:

1. Сделайте разметку и распил МДФ согласно рассчитанным размерам
2. Соберите нижнюю и переднюю стенки на саморезы
3. Прикрепите верхнюю крышку
4. Вырежьте и установите боковые стенки
5. Закрепите заднюю стенку
6. Вырежьте отверстия под динамик и фазоинверторы
7. Установите фазоинверторы
8. Обработайте короб изнутри акустическим материалом
9. Обтяните внешнюю поверхность карпетом

Главное — тщательно герметизировать все стыки с помощью жидких гвоздей. Это обеспечит максимальную эффективность работы сабвуфера.

Настройка и оптимизация звучания сабвуфера

После сборки короба важно правильно настроить сабвуфер для получения оптимального звучания:

• Отрегулируйте частоту среза кроссовера (обычно 80-100 Гц)
• Настройте фазу сабвуфера относительно основной акустики
• Подберите оптимальный уровень усиления
• Проведите акустическую коррекцию с помощью эквалайзера

Правильная настройка позволит добиться глубокого и четкого баса без гула и искажений. Рекомендуется периодически проверять и корректировать настройки.

Преимущества и недостатки самостоятельного изготовления короба

Сборка короба своими руками имеет как плюсы, так и минусы:

Преимущества:

• Значительная экономия средств
• Возможность изготовить короб точно под свой автомобиль
• Полный контроль качества на всех этапах

Недостатки:

• Требуются определенные навыки и инструменты
• Высокий риск ошибок при неправильных расчетах
• Затраты времени на изготовление

При наличии опыта и инструментов самостоятельное изготовление позволяет получить отличный результат. Новичкам же лучше обратиться к профессионалам.

Типичные ошибки при расчете и изготовлении короба сабвуфера

При самостоятельном изготовлении короба важно избегать распространенных ошибок:

• Неправильный расчет объема — приводит к искажению звука
• Использование слишком тонких материалов — вызывает вибрации
• Негерметичность конструкции — снижает эффективность
• Отсутствие внутренней отделки — ухудшает звучание
• Неправильное расположение фазоинверторов — искажает АЧХ

Тщательное планирование и внимание к деталям позволит избежать этих ошибок и получить качественный короб для сабвуфера.

Альтернативные варианты установки сабвуфера в автомобиле

Помимо классического короба существуют и другие способы установки сабвуфера в автомобиль:

• Встраивание в штатные ниши багажника
• Установка под сиденье (для компактных сабвуферов)
• Монтаж в запасное колесо
• Изготовление стелс-короба в полу багажника

Выбор способа установки зависит от модели автомобиля, доступного пространства и желаемого результата. Каждый вариант имеет свои особенности, которые нужно учитывать при планировании.

Как собрать короб для сабвуфера

На качество звучания сабвуфера влияет не только сама акустика, но и непосредственно корпус устройства. Помимо материала важно, чтобы короб имел соответствующий объем и был изготовлен из подходящего материала. Необходимо правильно рассчитать архитектуру, поскольку это критично для небольшого объема багажника автомобиля.

Определитесь с типом корпуса сабвуфера. Закрытый ящик будет являться идеальным способом оформления для получения действительно качественного звука, однако придется позаботиться о повышенной мощности усилителя, чтобы получилось «раскачать» диффузор и воздушную подушку за динамиком. Короб с фазоинвертором хорошо подойдет для клубной музыки или соревнований по автозвуку. Такая архитектура больше, чем обычный закрытый ящик. «Банд пасс» имеет самый большой допустимый размер и необходим там, где нужен звук большого давления, поскольку динамик расположен на внутренней стенке коробки между двумя объемами. Имеет значительные задержки звука.

Для изготовления короба лучше всего подойдет МДФ. Рассчитайте объем будущего бокса и длину каждого фазоинвертора для каждой головки. Для этого можно воспользоваться программой JBL Speakershop.

Установите также Volume Box Calculator рассчитайте внешние параметры короба, учитывая высоту и ширину багажника машины.

Разметьте МДФ по выбранным размерам и начните распил. В этом поможет циркулярная пила, хотя можно воспользоваться лобзиком. Обратите внимание, что толщина одного листа фанеры должна быть не менее 18 мм.

К нижней части будущей коробки для сабвуфера приложите переднюю стенку и прикрутите ее на несколько саморезов, которые используются для крепления к гипсокартону. Аналогичным образом сделайте верхнюю крышку.

Из нижней глубины ящика вычтите толщину материала и отметьте на нижней части полосу, до которой необходимо будет убрать материал. Такую же операцию сделайте и на верхней части. Отмечать скос можно с помощью карандаша и линейки. Возьмите рубанок и снимите отмеченные излишки, а затем прикрутите заднюю стенку.

Выступающие части снова снимите рубанком. Поставьте короб боком на лист МДФ и нарисуйте боковину для обеих сторон (в случае, если у вас два сабвуфера). Вырежьте и вставьте эти боковинки в среднюю стенку, образуя два отсека. Прикрепите их.

Так как конструкция состоит из двух стенок, то просверлите небольшие дырки для крепления саморезов для второго слоя. Поэтапно соберите конструкцию, начиная с передней и нижней стенки. Для герметичности крепления используйте жидкие гвозди.

Прикрутите верх будущего короба, а затем заднюю крышку. Обработайте края. Сделайте разметку под сабвуферы и вырежьте дырки под фазоинверторы, которые располагаются на боковой части короба. Правильность вырезанного отверстия можно проверить самим динамиком.

Фазоинверторы изготавливаются из пластиковой трубы, изнутри можно покрасить ее черной краской. Приобретите или сделайте кольца для устройства (пластик), прикрепите их к трубке на жидкие гвозди.

Обработайте короб, чтобы сгладить все неровности и торчащие части, начинайте обтяжку. Пройдитесь изнутри и снаружи пылесосом, карпет отрезайте с запасом, чтобы его впоследствии завернуть в отверстия в форме короны. Чтобы обеспечить полную герметичность тщательно проклеивайте фазоинверторы, не бойтесь испачкаться в жидких гвоздях. Аналогичным образом установите колонки.

Корпус готов. Усилители крепятся к задней стенке, провода выходят через специальные отверстия, которые потом замазываются жидкими гвоздями.
