Калькулятор расчета конденсатора для трехфазного двигателя. Расчет емкости конденсатора для трехфазного двигателя: формулы, калькулятор и практические рекомендации

Как правильно рассчитать емкость конденсатора для трехфазного двигателя. Какие факторы влияют на выбор конденсатора. Где найти онлайн-калькулятор для расчетов. На что обратить внимание при подборе конденсатора для электродвигателя.

Основные принципы расчета емкости конденсатора

При подключении трехфазного асинхронного электродвигателя к однофазной сети необходимо правильно рассчитать емкость фазосдвигающего конденсатора. Это позволит создать вращающееся магнитное поле и обеспечить нормальную работу двигателя.

Для расчета емкости используется следующая формула:

C = 3180 * P / U^2

где:

• C — емкость конденсатора в микрофарадах (мкФ)
• P — мощность двигателя в киловаттах (кВт)
• U — напряжение сети в вольтах (В)

Факторы, влияющие на выбор емкости конденсатора

При подборе конденсатора для трехфазного двигателя необходимо учитывать следующие факторы:

• Номинальная мощность двигателя
• Напряжение питающей сети
• Коэффициент мощности (cos φ) двигателя
• КПД двигателя
• Режим работы (продолжительный или кратковременный)
• Температура окружающей среды

Онлайн-калькулятор для расчета емкости конденсатора

Для быстрого и точного расчета емкости конденсатора можно воспользоваться специальными онлайн-калькуляторами. Они позволяют ввести необходимые параметры двигателя и получить результат за несколько секунд.

Пример использования онлайн-калькулятора:

1. Введите мощность двигателя в кВт
2. Укажите напряжение сети (обычно 220 В или 380 В)
3. При необходимости задайте коэффициент мощности и КПД
4. Нажмите кнопку «Рассчитать»
5. Получите результат расчета емкости в микрофарадах

Практические рекомендации по выбору конденсатора

При подборе конденсатора для трехфазного двигателя следует учитывать следующие практические рекомендации:

• Выбирайте конденсатор с запасом по напряжению минимум 15-20%
• Используйте только неполярные конденсаторы, рассчитанные на переменный ток
• Обращайте внимание на рабочую температуру конденсатора
• Для тяжелых режимов работы выбирайте конденсаторы повышенной надежности
• При необходимости используйте параллельное соединение нескольких конденсаторов

Схемы подключения конденсаторов к трехфазному двигателю

Существует несколько основных схем подключения конденсаторов к трехфазному двигателю при работе от однофазной сети:

• Схема Штейнметца (с одним рабочим конденсатором)
• Схема с двумя рабочими конденсаторами
• Схема с рабочим и пусковым конденсатором

Выбор конкретной схемы зависит от мощности двигателя и режима его работы. Для двигателей малой мощности часто достаточно схемы с одним рабочим конденсатором.

Особенности расчета пускового конденсатора

Для улучшения пусковых характеристик трехфазного двигателя при работе от однофазной сети часто используется дополнительный пусковой конденсатор. Его емкость обычно в 3-4 раза больше емкости рабочего конденсатора.

Формула для расчета емкости пускового конденсатора:

C_пуск = (3-4) * C_раб

где C_раб — емкость рабочего конденсатора.

Влияние емкости конденсатора на работу двигателя

Правильный выбор емкости конденсатора критически важен для нормальной работы трехфазного двигателя от однофазной сети. Рассмотрим, как емкость влияет на различные параметры:

• Недостаточная емкость приводит к снижению крутящего момента и перегреву двигателя
• Избыточная емкость вызывает повышенный ток в обмотках и также ведет к перегреву
• Оптимальная емкость обеспечивает максимальный КПД и минимальный нагрев двигателя

Типы конденсаторов для трехфазных двигателей

Для работы с трехфазными двигателями используются следующие основные типы конденсаторов:

• Металлобумажные (МБГ, МБГО, МБГЧ)
• Пленочные полипропиленовые
• Пленочные полиэстеровые
• Электролитические (только для кратковременной работы)

Наиболее надежными и долговечными считаются современные пленочные конденсаторы. Они имеют низкие потери и стабильные характеристики.

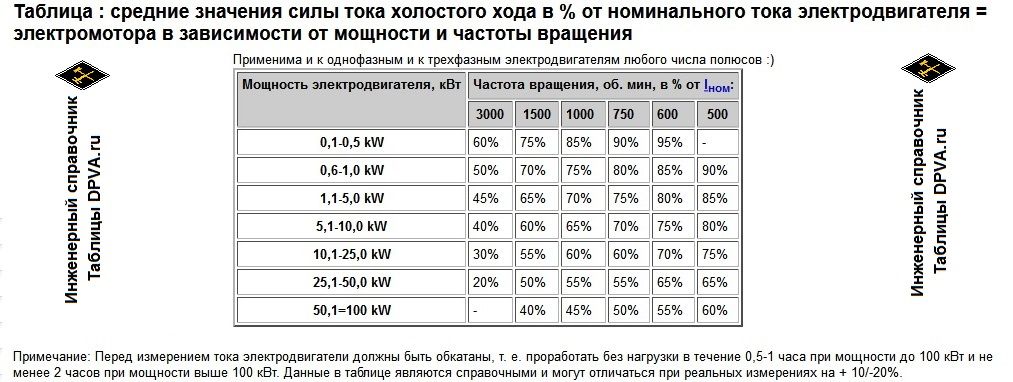

Расчет мощности и тока трехфазного двигателя

Для правильного выбора конденсатора важно знать мощность и ток двигателя. Рассмотрим формулы для их расчета:

Активная мощность трехфазного двигателя:

P = √3 * U * I * cos φ

где:

• P — мощность в ваттах (Вт)
• U — линейное напряжение в вольтах (В)
• I — ток в амперах (А)
• cos φ — коэффициент мощности

Ток трехфазного двигателя:

I = P / (√3 * U * cos φ * η)

где η — КПД двигателя.

Проверка правильности выбора конденсатора

После установки конденсатора необходимо проверить правильность его подбора. Для этого можно использовать следующие методы:

• Измерение тока в обмотках двигателя (не должен превышать номинальный)
• Контроль температуры нагрева двигателя
• Проверка частоты вращения (должна быть близка к номинальной)
• Измерение потребляемой мощности

При отклонении параметров от нормы может потребоваться корректировка емкости конденсатора.

Расчет конденсатора фазового сдвига — www.itieffe.com

Cспиртовой конденсатор фазового сдвига

Cспиртовой конденсатор фазового сдвига

Работа трехфазного асинхронного двигателя происходит из-за подачи питания на трехфазный ток, которые не совпадают по фазе между ними на 120 °.

Возможно питание одного и того же двигателя однофазным током nи случаи, в которых требуемая мощность не составляет 100% (и то же самое не превышает определенные мощности) через конденсатор фазового сдвига

Эффективность не будет высокой, поскольку полученный фазовый сдвиг не является оптимальным.

Однако он может применяться для различных целей: электронасосы, центробежные и винтовые вентиляторы, дрели и для всех тех машин с ограниченной мощностью и не требующих высоких пусковых токов.

В большинстве случаев используется соединение треугольником, подходящее для трехфазного двигателя 220–380 В, питаемого от однофазного 220 В.

На следующем рисунке показаны соединения для трехфазных асинхронных двигателей с однофазным питанием со звездой и треугольником, а также с вращением по и против часовой стрелки.

треугольникСтелла

Конденсатор производит фазовый сдвиг, необходимый для создания вращающегося магнитного поля внутри двигателя.

Величина фазового сдвига является результатом задействованной емкости и тока, по этой причине фазовый сдвиг никогда не может быть оптимальным, он меняется в зависимости от нагрузки и всегда будет компромиссом.

Двигатель с таким питанием никогда не сможет обеспечить номинальную мощность, при рассчитанном здесь значении мощность снижается до 60-70% и является компромиссом для работы с ограниченными и средними нагрузками.

Самый высокий пусковой момент для однофазного двигателя достигается, когда задержка, которую мы получаем с нашим конденсатором, составляет 90 °.

В случаях, когда нагрузка всегда высока, можно увеличить мощность для получения большей мощности, но будьте осторожны, в этом случае он не должен работать без нагрузки или с низкими нагрузками, вы рискуете сжечь двигатель.

Неверно думать, что с большим конденсатором он получает больше мощности, даже сбой может возникнуть у пользователя.

Наибольшее ухудшение этого типа соединения происходит в фазе пуска, доступный крутящий момент составляет 30-40% от крутящего момента, достигаемого при обычном питании двигателя.

Предупреждения

Помните, что в этом конкретном приложении конденсатор подвержен сильным токам и неоднократным изменениям полярности, если он не подходит для выполняемой работы, он может взорваться.

Используйте только неполяризованные конденсаторы с максимальным рабочим напряжением на 15-20% выше напряжения питания двигателя и рассчитанные на переменный ток.

Другие бесплатные программы, предлагаемые itieffe ▼

• Закон Ома — калькулятор
• Выбор электрических кабелей

• Степени защиты IP
• Расчет мощности и тока двигателя
• Кабели электропитания
• Размеры электрических кабелей — калькулятор
• Коэффициент мощности (cos Ø)
• Скорость электродвигателей — Поляки
• Кабели электропитания
• Максимальная длина электрического кабеля

itieffe.com >>> Расчет конденсатора фазового сдвига ▼

Как подобрать емкость конденсатора для трехфазного двигателя

Главная » Разное » Как подобрать емкость конденсатора для трехфазного двигателя

Расчет емкости конденсатора для трехфазного двигателя

При подключении асинхронного трехфазного электродвигателя на 380 В в однофазную сеть на 220 В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи.

Как подключить асинхронный двигатель?

Подключение асинхронного двигателя осуществляется по двум схемам: треугольник (эффективнее для 220 В) и звезда (эффективнее для 380 В).

На картинке внизу статьи вы увидите обе эти схемы подключения. Здесь, я думаю, описывать подключение не стоит, т.к. это описано уже тысячу раз в Интернете.

Во основном, у многих возникает вопрос, какие нужны емкости рабочего и пускового конденсаторов.

Пусковой конденсатор

Ознакомьтесь также с этими статьями

Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на 200-400 Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз — рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле. Расчет емкости пускового конденсатора осуществляется путем умножения емкостей рабочего конденсатора на 2-2.5, в данном калькуляторе используется 2.5.

При этом стоит помнить, что по мере разгона асинхронному двигателю требуется меньшая емкость конденсатора, т.е. не стоит оставлять подключенным пусковой конденсатор на все время работы, т.к. большая емкость на высоких оборотах вызовет перегрев и выход из строя электродвигателя.

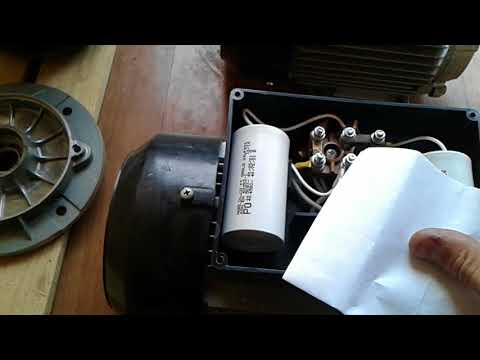

Как подобрать конденсатор для трехфазного двигателя?

Конденсатор используется неполярный, на напряжение не менее 400 В. Либо современный, специально на это рассчитанный (3-й рисунок), либо советский типа МБГЧ, МБГО и т.п. (рис.4).

Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно.

Онлайн калькулятор расчета емкости конденсатора

Советуем к прочтению другие наши статьи

Расчет емкости конденсатора22:
