Как рассчитать нужное сопротивление резистора для светодиода. Какое напряжение питания нужно учитывать при выборе резистора. Почему важно правильно подобрать резистор для светодиода. Как влияет ток на яркость и срок службы светодиода.
Принцип работы светодиода и необходимость резистора
Светодиод — это полупроводниковый прибор, излучающий свет при прохождении через него электрического тока. Однако, в отличие от обычных ламп накаливания, светодиод требует ограничения тока для нормальной работы. Именно для этого используется резистор, включенный последовательно со светодиодом.
Почему нельзя подключать светодиод напрямую к источнику питания?
Прямое подключение светодиода к источнику питания без ограничивающего резистора может привести к следующим проблемам:
- Перегрев и выход из строя светодиода из-за слишком большого тока
- Нестабильная яркость свечения
- Значительное сокращение срока службы светодиода
- Возможное повреждение источника питания из-за короткого замыкания
Как резистор защищает светодиод?
Резистор выполняет следующие важные функции при подключении светодиода:
- Ограничивает ток до безопасного для светодиода значения
- Компенсирует разницу между напряжением источника питания и рабочим напряжением светодиода
- Обеспечивает стабильную яркость свечения
- Защищает светодиод от перегрева и преждевременного выхода из строя
Параметры, необходимые для расчета резистора
Для правильного расчета сопротивления резистора нужно знать следующие параметры:
- Напряжение источника питания (Vs)
- Прямое напряжение светодиода (Vf)
- Номинальный ток светодиода (If)
Где найти эти параметры?
Информацию о параметрах светодиода можно получить из следующих источников:
- Техническая документация (datasheet) на конкретную модель светодиода
- Маркировка на корпусе светодиода
- Справочные таблицы для типовых светодиодов

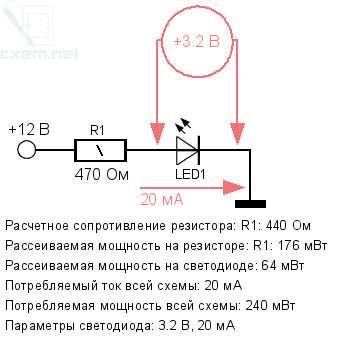

Формула для расчета сопротивления резистора
Основная формула для расчета сопротивления резистора выглядит следующим образом:
R = (Vs — Vf) / If
где:
- R — сопротивление резистора (Ом)
- Vs — напряжение источника питания (В)
- Vf — прямое напряжение светодиода (В)
- If — номинальный ток светодиода (А)
Пример расчета
Рассмотрим пример расчета резистора для типового красного светодиода:
- Напряжение питания: Vs = 5В
- Прямое напряжение светодиода: Vf = 2В
- Номинальный ток: If = 20мА (0.02А)
Подставляем значения в формулу:
R = (5В — 2В) / 0.02А = 150 Ом
Таким образом, для данного светодиода потребуется резистор сопротивлением 150 Ом.
Влияние тока на яркость и срок службы светодиода
Выбор правильного тока через светодиод очень важен, так как он влияет на несколько ключевых параметров:
Как ток влияет на яркость?
- Увеличение тока приводит к повышению яркости свечения
- Зависимость яркости от тока нелинейная — при определенном значении тока яркость перестает существенно увеличиваться
- Превышение максимального тока может привести к выходу светодиода из строя
Влияние тока на срок службы светодиода
Срок службы светодиода обратно пропорционален току, протекающему через него:
- Чем меньше ток, тем дольше прослужит светодиод
- Работа на максимальном токе значительно сокращает срок службы
- Оптимальным считается ток, составляющий 70-80% от максимального значения
Выбор мощности резистора
После расчета сопротивления резистора важно правильно выбрать его мощность. Мощность, рассеиваемая на резисторе, рассчитывается по формуле:
P = (Vs — Vf) * If
где:
- P — мощность, рассеиваемая на резисторе (Вт)
- Vs — напряжение источника питания (В)
- Vf — прямое напряжение светодиода (В)
- If — ток через светодиод (А)
Правила выбора мощности резистора
- Выбирайте резистор с номинальной мощностью, превышающей расчетную в 1.5-2 раза
- Для маломощных светодиодов обычно достаточно резисторов мощностью 0.125 Вт или 0.25 Вт
- Для мощных светодиодов могут потребоваться резисторы на 0.5 Вт, 1 Вт и более
Особенности расчета для разных схем подключения
Расчет резистора может отличаться в зависимости от схемы подключения светодиодов:
Последовательное соединение светодиодов
При последовательном соединении нескольких светодиодов:
- Суммируются прямые напряжения всех светодиодов
- Ток через все светодиоды одинаковый
- Формула расчета: R = (Vs — (Vf1 + Vf2 + … + Vfn)) / If
Параллельное соединение светодиодов
При параллельном соединении светодиодов:
- Напряжение на всех светодиодах одинаковое
- Общий ток делится между светодиодами
- Рекомендуется использовать отдельный резистор для каждого светодиода
Типичные ошибки при расчете и подключении светодиодов
При работе со светодиодами часто допускаются следующие ошибки:
- Игнорирование необходимости использования резистора
- Неправильный расчет сопротивления резистора
- Использование резистора недостаточной мощности
- Превышение максимально допустимого тока через светодиод
- Неправильное определение полярности светодиода при подключении
Как избежать этих ошибок?
- Всегда используйте токоограничивающий резистор при подключении светодиода
- Внимательно проверяйте расчеты перед подключением
- Выбирайте резистор с запасом по мощности
- Соблюдайте рекомендации производителя по максимальному току
- Проверяйте полярность светодиода перед подключением
Практические советы по работе со светодиодами
Вот несколько полезных советов, которые помогут вам эффективно работать со светодиодами:- Всегда имейте под рукой мультиметр для проверки параметров светодиодов и резисторов
- Используйте макетную плату для экспериментов перед окончательной сборкой схемы
- Применяйте термоклей или радиаторы для мощных светодиодов
- Рассмотрите возможность использования готовых драйверов для светодиодов в сложных проектах
- Ведите документацию по вашим проектам, включая схемы и расчеты
Инструменты, облегчающие работу со светодиодами
Для удобства работы со светодиодами рекомендуется использовать следующие инструменты:
- Онлайн-калькуляторы для расчета резисторов
- Программы для моделирования электронных схем
- Паяльная станция с регулировкой температуры
- Лупа или микроскоп для работы с мелкими компонентами
- Измеритель яркости (люксметр) для оценки светового потока
Заключение
Правильный расчет и выбор резистора для светодиода — ключевой момент в создании надежных и эффективных светодиодных устройств. Соблюдение основных правил и использование точных расчетов позволит вам создавать долговечные и яркие светодиодные проекты. Помните, что практика и опыт — лучшие учителя в работе с электроникой, поэтому не бойтесь экспериментировать и учиться на своих ошибках.
Программа расчета добавочного сопротивления светодиода
Вы здесь:
Главная » Все записи » Программа расчета добавочного сопротивления светодиода
Добавил: Винтик,Дата: 25 Фев 2022
Рубрика: [ Все записи, Радиолюбителям ]
Время использования ламп накаливания давно уже закончилось. Сейчас повсеместно для индикации и даже освещения устанавливаются различные виды и типы светодиодов. Напрямую подавать питание на светодиод нельзя, необходимо ставить последовательно с ним сопротивление.
Ниже, представлена простая небольшая и бесплатная программка для расчета сопротивления резистора при подключении одного или нескольких светодиодов.
Расчет резистора производится, как для одного светодиода, так и для нескольких при параллельном или последовательном соединении.
Схема последовательного соединения
- Интерфейс программы русский
- Не требует инсталляции
- Простая
- Бесплатная
Для установки нужно просто распаковать архив например, на рабочий стол, запустить файл: Led_R.
exe.
Появится вот такое окно:
Далее заполняем окошки согласно Ваших данных, например:
СКАЧАТЬ БЕСПЛАТНО ПРОГРАММУ РАСЧЕТА СОПРОТИВЛЕНИЯ для СВЕТОДИОДОВ
Метки: [ soft free, радиопрограммы ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Бесплатный антивирус AVG Anti-Virus Free
- Ускоряем свой компьютер кэшем
- Бесплатная простая программа — Xleaner
Антивирус AVG Anti-Virus Free 2012 SP1 12.0.2126
Описание: Полноценный, хоть и совершенно бесплатный антивирус. Умеет постоянно мониторить систему, проверять электронную почту и открываемые Интернет-страницы и автообновляться через Интернет. Содержит функциональный поисковый механизм Virus Stalker, сертифицированный независимыми тестовыми лабораториями. Умеет лечить заражённые файлы. Не конфликтует с файрволами сторонних производителей. Подробнее…
Существуют некоторые программы, например eBoostr, ReadyBoost® и т.
п., которые используют специальную технологию для увеличения скорости загрузки OC Windows XP и его приложений. Их принцип основывается на сборке статистики использования программ и наполнения вспомогательного кэша, размещая его на отдельных жестких дисках или USB-накопителях. Такие программы необходимы для владельцев старых или перегруженных компьютеров и ноутбуков, которые модернизировать аппаратно проблематично или даже невозможно.
Подробнее…
Как быстро очистить систему от ненужного мусора? Как оптимизировать систему?
В этом вам поможет простая бесплатная программа — Xleaner.
Если у вас начал «тормозить» компьютер, долго загружаться — значит вам необходимо «почистить компьютер» от ненужного «мусора». С помощью программы Xleaner это может сделать любой, даже мало понимающий в этом деле пользователь ПК.
Подробнее…
Популярность: 678 просм.
Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить свой комментарий, пинг пока закрыт.
— НАВИГАТОР —
Калькулятор светодиодных резисторов
Одиночный светодиод — Светодиоды в серия — Светодиоды параллельно
| ||||||||||||
В целях безопасности обязательно используйте максимально ожидаемое напряжение. ВОЛЬТ
МИЛЛИАМПЕР
Использование резистора с более высокой номинальной мощностью всегда лучше и приведет к тому, что и резистор, и светодиод останутся холоднее и прослужат дольше. Недостатком выбора резистора со слишком высокой мощностью является то, что резисторы с более высокой мощностью также имеют больший размер. Выбор резистора, близкого или меньшего значения минимальной мощности резистора, приведет к отказу резистора, а также может вызвать пожар или сжечь схему и светодиод. Вт (или больше) Рекомендуемая мощность резистора (W rec ) Это рекомендуемая номинальная мощность для используемого резистора. Использование резистора с более высокой номинальной мощностью всегда лучше и приведет к тому, что и резистор, и светодиод останутся холоднее и прослужат дольше. Недостатком выбора резистора со слишком высокой мощностью является то, что резисторы с более высокой мощностью также имеют больший размер. Выбор резистора, близкого или меньшего значения минимальной мощности резистора, приведет к отказу резистора, а также может вызвать пожар или сжечь схему и светодиод.
Вт (или выше)
«Вперед» относится к напряжению, приложенному к цепи перед резистором, а не через резистор. Если у вас более одного светодиода, вы должны использовать наименьшее значение светодиода с наименьшим значением, чтобы он не был перегружен, или, если прямое напряжение каждого из светодиодов в одной и той же цепи не соответствует точно, тогда они должны быть на отдельных цепях с собственным резистором. Обычно это низкое напряжение, например 1,8-4,0 вольта. Если более высокое напряжение подается непосредственно на светодиод без прохождения через резистор, светодиод выйдет из строя преждевременно или, возможно, мгновенно. Если один или несколько подключенных светодиодов имеют более низкое прямое напряжение, чем используется в расчетах, то этот светодиод будет подвержен преждевременному выходу из строя. ВОЛЬТ
Если максимальный номинальный ток или максимальная безопасная рабочая температура (температура перехода) любого из светодиодов в цепи превышена, светодиод выйдет из строя преждевременно или, возможно, мгновенно. МИЛЛИАМПЕР
Выбор следующего резистора с меньшим номиналом приведет к более яркому свечению светодиода, но с более высоким риском преждевременного выхода из строя. OHMS
Недостатком выбора резистора со слишком высокой мощностью является то, что резисторы с более высокой мощностью также имеют больший размер. Выбор резистора, близкого или меньшего значения минимальной мощности резистора, приведет к отказу резистора, а также может вызвать пожар или сжечь схему и светодиод. Вт (или выше)
В целях безопасности обязательно используйте максимально ожидаемое напряжение. ВОЛЬТ
ВОЛЬТ
Эти резисторы бывают следующих размеров: (100,120,150,180,220,270,330,390,470,560,680,820 Ом). При выборе резистора следующего более высокого номинала светодиод будет тусклее, но с меньшей вероятностью преждевременного выхода из строя. Выбор следующего резистора с меньшим номиналом приведет к более яркому свечению светодиода, но с более высоким риском преждевременного выхода из строя. OHMS
