Как определить номинал резистора по цветным полоскам. Как рассчитать сопротивление резистора по цветовой маркировке. Какие бывают типы цветовой маркировки резисторов. Как пользоваться онлайн калькулятором для определения номинала резистора по цвету.
Что такое цветовая маркировка резисторов
Цветовая маркировка резисторов — это способ обозначения номинального сопротивления и допуска резистора с помощью цветных полос на его корпусе. Данный метод маркировки был введен для удобства идентификации характеристик миниатюрных резисторов, на которых сложно разместить цифровую маркировку.
Существует несколько стандартных систем цветовой кодировки резисторов:
- 4-полосная — самая распространенная
- 5-полосная — для более точного обозначения номинала
- 6-полосная — с дополнительной информацией о температурном коэффициенте
Как расшифровать цветовую маркировку резистора
Для определения номинала резистора по цветным полоскам необходимо:
- Расположить резистор так, чтобы полоски шли слева направо
- Определить количество полосок (4, 5 или 6)
- По цвету каждой полоски определить соответствующую цифру или множитель
- Рассчитать номинальное сопротивление и допуск

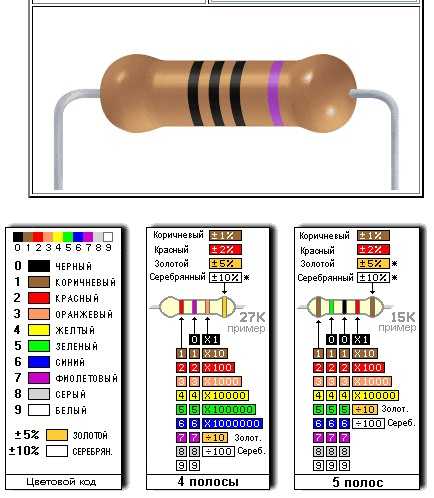

Каждый цвет полоски соответствует определенной цифре или множителю:
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Голубой — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
4-полосная система маркировки резисторов
В 4-полосной системе маркировки резисторов цвета полос обозначают:
- 1-я полоса — первая цифра номинала
- 2-я полоса — вторая цифра номинала
- 3-я полоса — множитель
- 4-я полоса — допуск
Например, резистор с полосками коричневый-черный-красный-золотой имеет номинал:
- Первая цифра: коричневый = 1
- Вторая цифра: черный = 0
- Множитель: красный = x100
- Допуск: золотой = ±5%
Итого: 10 x 100 = 1000 Ом или 1 кОм ±5%
5-полосная система маркировки резисторов
5-полосная система позволяет более точно обозначить номинал резистора. Значение полос:
- 1-я полоса — первая цифра номинала
- 2-я полоса — вторая цифра номинала
- 3-я полоса — третья цифра номинала
- 4-я полоса — множитель
- 5-я полоса — допуск
Как пользоваться онлайн калькулятором цветовой маркировки резисторов
Онлайн калькулятор цветовой маркировки резисторов позволяет быстро определить номинал по цветным полоскам. Порядок использования:
- Выберите тип маркировки (4 или 5 полос)
- Укажите цвет каждой полоски в соответствующем поле
- Нажмите кнопку «Рассчитать»
- Калькулятор отобразит номинальное сопротивление и допуск резистора
Преимущества использования калькулятора цветовой маркировки
Использование онлайн калькулятора для определения номинала резистора по цвету имеет ряд преимуществ:
- Высокая скорость расчета
- Исключение ошибок при ручном расчете
- Возможность быстрой проверки большого количества резисторов
- Удобство использования для начинающих радиолюбителей
- Доступность с любого устройства с выходом в интернет
Какие бывают стандартные номиналы резисторов
Резисторы выпускаются в виде рядов стандартных номиналов. Наиболее распространены следующие ряды:
- E6 — шесть номиналов на декаду с допуском ±20%
- E12 — двенадцать номиналов на декаду с допуском ±10%
- E24 — двадцать четыре номинала на декаду с допуском ±5%
- E96 — девяносто шесть номиналов на декаду с допуском ±1%
Например, в ряду E12 присутствуют следующие номиналы: 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2.
Как правильно читать маркировку SMD резисторов
Для маркировки поверхностно-монтируемых (SMD) резисторов используется цифро-буквенный код. Он состоит из 3-4 символов:
- Первые две или три цифры — значащие цифры номинала
- Последняя буква или цифра — множитель
Например:
- 103 = 10 x 1000 = 10 кОм
- 4R7 = 4.7 Ом
- 1M5 = 1.5 МОм
Какие бывают типы резисторов по конструкции
По конструкции и технологии изготовления различают следующие основные типы резисторов:
- Углеродистые — самые дешевые, для некритичных применений
- Металлопленочные — более точные и стабильные
- Проволочные — для больших мощностей
- Композитные — для высоких напряжений
- Тонкопленочные — прецизионные резисторы
- SMD-резисторы — для поверхностного монтажа
Где используются резисторы в электронных схемах
Резисторы являются одним из базовых компонентов электронных схем и используются для решения различных задач:
- Ограничение тока в цепи
- Деление напряжения
- Создание смещения для полупроводниковых приборов
- Согласование импедансов
- Фильтрация сигналов в RC-цепях
- Измерение тока (шунты)
- Нагрузка для источников питания
- Формирование времязадающих цепей
Как выбрать номинал резистора для схемы
При выборе номинала резистора для электронной схемы необходимо учитывать следующие факторы:
- Требуемое сопротивление согласно расчету схемы
- Допустимая мощность рассеивания
- Требуемая точность (допуск)
- Температурный коэффициент сопротивления
- Максимальное рабочее напряжение
- Частотные свойства (для ВЧ схем)
- Стоимость и доступность компонента
Правильный выбор номинала и типа резистора обеспечивает надежную работу электронного устройства в заданных условиях эксплуатации.
Калькулятор резисторов по цвету онлайн
Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- My-chip.
info — Дневник начинающего телемастера
- Конвертер величин
- Цветовая маркировка резисторов
- Маркировка резисторов с проволочными выводами
- Resistor Color Code Calculator
- Цветовая маркировка резисторов и онлайн-калькулятор
- Цветовая маркировка резисторов, калькулятор резисторов онлайн
- Цветовая маркировка резисторов и онлайн-калькулятор
- Калькулятор цветовой маркировки резисторов. Резистор золотой черный красный коричневый
info — Дневник начинающего телемастераПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Конструктор калькулятора цветовой маркировки резисторов, и других полезных расчетов.
My-chip.info — Дневник начинающего телемастера
Категории Онлайн калькуляторы Справочная. Всем привет! Калькулятор может рассчитывать резисторы с маркировкой на 4 кольца или на 5 колец. Для определения номинала, выберете на калькуляторе те цвета, которые нанесены на Ваш резистор.
Учитывайте то, что отсчет необходимо начинать с той полосы, которая нанесена наиболее ближе к ножке резистора.
Более подробно о цветовой маркировке резисторов описано в этой статье. Для отправки комментария вам необходимо авторизоваться. Весь инструмент и расходники, которые я использую в ремонтах находится здесь. Если у Вас возникли вопросы по ремонту телевизионной техники, вы можете задать их на нашем новом форуме.
Похожие записи: Прибор для проверки пультов. Техника безопасности при ремонте телевизоров и другой аппаратуры Подключение компьютера к телевизору через тюльпан.
Потеряли пароль? Индикатор сложности пароля: Пароль не введен. Авторизация Регистрация.
Конвертер величин
Account Options Войти. Цветовая маркировка резисторов AlexR Работа. Для всех. Добавить в список желаний. Программа для определения номинала сопротивления резистора и его точности по цветной маркировке на корпусе. Программа определяет сопротивление резистора, изображает его внешний вид. Отзывы Правила публикации отзывов.
Он-лайн калькулятор цветовой маркировки резисторов.
Цветовая маркировка резисторов
Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.
Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения К — для килоомов, М — для мегаомов, E или R для единиц Ом. Кроме того, любой номинал отображается максимум тремя символами. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления ТКС.
Маркировка резисторов с проволочными выводами
Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов.
Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.
Первые две полоски всегда означают первые два знака номинала.
Resistor Color Code Calculator
В данный момент магазин находится в состоянии наполнения и тестирования. Минимальное значение — 0. Значения от 0. Значения от 99 ГОм до ГОм — только на пяти- и шестиполосном калькуляторах. Подходящий тип калькулятора будет выбран автоматически в зависимости от введённого значения. В поле » Значение » отобразится номинал резистора согласно указанных цветовых полос.
Цветовая маркировка резисторов и онлайн-калькулятор
Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт. Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор.
Калькулятор справочный портал. Избранные сервисы. Кликните, чтобы добавить в избранные сервисы.
Калькулятор цветовой маркировки резисторов Резисторы с четырмя полосками 1-я цифра 1 Цветовая маркировка резисторов — онлайн калькулятор.
Цветовая маркировка резисторов, калькулятор резисторов онлайн
Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос колец. Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой. Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки — это цифры, а третья — множитель.
Цветовая маркировка резисторов и онлайн-калькулятор
Имя обязательно. Mail не будет опубликовано обязательно. Главная О нас Форум Каталог сайтов.
Декодер цветовой маркировки резисторов онлайн Май 14th, Рубрика: Расчеты онлайн. Онлайн-калькулятор для расчёта сопротивления резистора по цветовой маркировке работает в двух режимах: Перевода из цветовой маркировки в значение сопротивления резистора. Перевод значения сопротивления резистора в цветовую маркировку.
Резисторы — это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока.
Калькулятор цветовой маркировки резисторов. Резистор золотой черный красный коричневый
Категории Онлайн калькуляторы Справочная. Всем привет! Калькулятор может рассчитывать резисторы с маркировкой на 4 кольца или на 5 колец. Для определения номинала, выберете на калькуляторе те цвета, которые нанесены на Ваш резистор. Учитывайте то, что отсчет необходимо начинать с той полосы, которая нанесена наиболее ближе к ножке резистора.
Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас.
Программки: Калькулятор цветовой маркировки резисторов (Онлайн)
Резистор — “инертный” электронный элемент, формирующий некое противодействие в электрических построениях. Его можно отыскать во многих электрических схемах. Резисторы применяются для всевозможных задач, выделим следующие:
- Для “лимитирования” электротока в системах.
- Для контроля/регулирования величины напряжения.
- Для общего снабжения электроцепи различными “интенсивными” составляющими.
Также стоит сказать, что их используют в роли “генераторов” (для подачи и передачи определенной нагрузки в цепи) и в качестве “емкостного” устройства.
Маркировка: 4 кольца 5 колец
Пользуйтесь онлайн-калькулятором ниже, использовать его совершенно просто, поочередно выберите цвета и наверху Вам покажется сопротивление и допуск резистора.
Серебряный
Золотой
Черный
Коричневый
Красный
Оранжевый
Желтый
Зеленый
Голубой
Фиолетовый
Серый
Белый
—
—
0
1
2
3
4
5
6
7
8
9
—
—
0
1
2
3
4
5
6
7
8
9
÷100
÷10
x1
x10
x100
x1K
x10K
x100K
x1М
x10М
x100М
x1Г
±10%
±5%
—
±1%
±2%
—
—
±0.5%
±0.25%
±0.10%
±0.05%
—
Серебряный
Золотой
Черный
Коричневый
Красный
Оранжевый
Желтый
Зеленый
Голубой
Фиолетовый
Серый
Белый
—
—
0
1
2
3
4
5
6
7
8
9
—
—
0
1
2
3
4
5
6
7
8
9
—
—
0
1
2
3
4
5
6
7
8
9
÷100
÷10
x1
x10
x100
x1K
x10K
x100K
x1М
x10М
x100М
x1Г
±10%
±5%
—
±1%
±2%
—
—
±0.
5%
±0.25%
±0.10%
±0.05%
—
Маркировка резисторов
Как вы уже поняли, резисторы, являясь элементарными компонентами электроники, обеспечивают ограничение токов и снижение напряжения. Это позволяет, например, работать на светодиодах с питающим напряжением.
Но омические сопротивления неизбежны не только в источниках питания, но и при обработке аудио и видеосигналов, а также в цифровых технологиях . Если говорить коротко, то электрическое сопротивление можно найти почти в каждом электронном устройстве. Поэтому неудивительно, что сами приборы бывают самых разных конструкций, при этом, вне зависимости от конструкций, они должны иметь соответствующую маркировку.
И вот для того, чтобы маркировка не выглядела для кого-то чем-то сложным и непонятным, придумали калькулятор для определения сопротивления.
Калькулятор цветовой маркировки резисторов
Безусловно, уникальное устройство, которое легко применяется и эксплуатируется для определения и кодирования электрического сопротивления (что это такое? (символ R) в электротехнике — это мера электрической величины (U), которая необходима для протекания определенного электрического тока (I) через электрический проводник; электрическое сопротивление, например, нагревательной спирали, которая нагревается и испаряет жидкость, выражается в Омах).
Калькулятор устроен настолько “легко”, что позволит найти вам компонент сопротивления в самые кратчайшие сроки.
Почему для калькулятора резисторов требуется цветовой код?
Несмотря на то, что мощные и объемные резисторы можно маркировать без каких-либо проблем, этого нельзя сказать о небольших проводных резисторах.
Из-за нехватки “места” цифры должны быть очень маленькими. Кроме того, при сборке печатных плат всегда следует следить за тем, чтобы маркировка резисторов была читаемой. Ведь, согласитесь, будет очень странно, если вам сначала нужно будет удалить компонент, чтобы затем иметь возможность считывать его электрическое значение.
Во многом из-за этого была введена кодировка с помощью цвета.
Ключевые понятия в калькуляторе резисторов
Абсолютно любому цвету в калькуляторе присваивается определенное значение, как и каждому определению, собственно говоря.
Итак, для практичного использования нашего устройство необходимо знать о его “ключевых определениях”, которые помогут в дальнейшем разобраться с цветовым кодом, то бишь маркировкой.
- “Валентность” и “множитель” — это величины, которые помогают определить фактическое сопротивление.
- “Толерантность” — это значение указывает на ту величину, на которую и может фактическое, то есть полученное сопротивление отклоняться от нормального.
Таблица связи между “цветовой гаммой” и ключевыми понятиями
| Расцветка на полосе резистора | Показатель валентности | Множитель | Показатель толерантности | Значение температурного коэффициента * |
| Бесцветная | не существует | отсутствует | диапазон 20 процентов | неопределенно |
| Серебряная | не существует | 10 в степени -2 | диапазон 10 процентов | неопределенно |
| Золотая | не существует | 10 в степени -1 | диапазон 5 процентов | неопределенно |
| Черная | ноль | единица | неизвестно | 200/1000000 |
| Коричневая | один | десять | диапазон 1 процент | 100/1000000 |
| Красная | два | сто | диапазон 2 процента | 50/1000000 |
| Оранжевая | три | 10 в степени 3 | неизвестно | 15/1000000 |
| Желтая | четыре | 10 в степени 4 | неизвестно | 25/1000000 |
| Зеленая | пять | 10 в степени 5 | диапазон полпроцента | неопределенно |
| Синяя | шесть | 10 в степени 6 | диапазон 0,25 процентов | 10/1000000 |
| Фиолетовая | семь | 10 в степени 7 | диапазон 0,1 процентов | 5/1000000 |
| Серая | восемь | 10 в степени 8 | диапазон 0,05 процентов | 1/1000000 |
| Белая | девять | 10 в степени 9 | неизвестно | неопределен но |
Как пользоваться онлайн калькулятором для резисторов?
На самом деле, пользоваться им совсем легко.
Простое выполнение следующих двух шагов позволит вам произвести расчет.
Действие 1. Сначала мы подсчитываем, сколько цветных полос на резисторе мы хотим вычислить. Это число дает нам номер полосы резистора. Поскольку больше всего встречаются приборы с 4-мя полосами, то калькулятор незамедлительно выдает окно для подсчета сопротивления с его данными. А вот в случае, когда номер диапазона нашего резистора равен пяти или шести, мы меняем номер диапазона в разделе выбора диапазона.
Действие 2. Когда мы выбираем необходимое значение полосок, все, что нам нужно сделать, это нажать на нужный нам цвет, который мы видим на резисторе (из раскрывающихся меню под символом резистора в правильном порядке).
4-5-6-полосные резисторы
4-х-полосные резисторы
4-полосные резисторы — это группа устройств, с которой вы, скорее всего, столкнетесь, ведь они самые распространенные на “рынке”.
Единственная разница между этими электроприборами лишь в следующим: вместо двузначного числа из первых двух цветов мы получаем трехзначное число из начальных полос (3—х).
Допустим, мы имеем на первой, 2-й и 3-й линиях следующую раскраску: бордовый цвет — 1-ая линия, 2 и 3 — черные оттенки. В конце концов, мы получим число 200, ведь если первая полоска числу 2, то следующие полосы соответствует нулю. Четвертая полоса — демонстрирует в этом случае величину множителя для этих резисторов. Здесь мы снова используем множители из таблицы выше.
Если мы умножаем величину числа, которое нами было получено в ходе изучения расцветки резистора, на множитель, то мы получаем необходимой ответ и находим значение резистора.
К примеру, когда цвета первых четырех полос соответственно имеют такой вид: 1) коричневая; 2) зеленая; 3) черная; 4) оранжевая, то мы сразу же можем найти числа 150 и 1000. Когда мы умножаем эти два числа, мы видим, что значение сопротивления будет численно равным ста пятидесяти тысячам Ом.
6-ти-полосные резисторы
Валентность и расчет сопротивления шестиполосных резисторов точно такой, как и у трехполосных резисторов. Для шестиполосного устройства мы получаем трехзначное число из 3-х начальных полосок и умножаем его на коэффициент, указанный четвертой полосой.
Это дает нам величину сопротивления. Цветовая характеристика в пятой полосе позволяет нам найти необходимый допуск.
В шестиполосных резисторах крайняя полоса также дает данные о чувствительности прибора в отношении к температуре, в отличие от других. Например, резистор сопротивлением 100 Ом при 25°C может стать 98 Ом при нагреве до 80°C. Шестая полоса показывает изменение сопротивления при изменении температуры на 1 ℃.
Мы используем следующую цветовую схему для 6-го диапазона.
| Оттенок | Чувствительность по температуре (ppm/℃) |
| Черный | 250 частей на миллион/℃ |
| Коричневый | 100 частей на миллион/℃ |
| Красный | 50 частей на миллион/℃ |
| Оранжевый | 15 частей на миллион/℃ |
| Желтый | 25 частей на миллион/℃ |
| Зеленый | 20 частей на миллион/℃ |
| Синий | 10 частей на миллион/℃ |
| Фиолетовый | 5 частей на миллион/℃ |
| Серый | 1ppm/℃ |
Мы видим, что сопротивления, которые больше всего меняются при температуре 250 ppm/℃, имеют черный цвет в последней полосе и меньше всего изменяются при 1 ppm серого цвета.
Заключение
Как вы уже поняли, калькулятор резисторов — это очень полезная вещь, которая сделает вашу жизнь проще. Ведь используя его, вы сэкономите свое время и не потратите его на то, чтобы рассчитать и определить величину сопротивления.
Калькулятор цветового кода резистора— расчет 4- и 5-полосных резисторов
Используйте этот веб-сайт для преобразования цветовых кодов резисторов в сопротивление и допуск в омах. Поддерживаются осевые резисторы с цветовой маркировкой с 4 или 5 полосами.
Студент, инженер или производитель? Мастер по работе с Arduino или Raspberry Pi? Занимаетесь электроникой и не можете вспомнить цветовую маркировку резисторов? Нажмите на цвета, напечатанные на вашем резисторе, и отобразятся расчетное значение и допуск. Если у вас есть 5-полосный резистор, сначала переключитесь на этот тип.
| Диапазон 1 | Диапазон 1 | Диапазон 2 | Мул. | Тол. |
|---|
Для чего используются цветовые коды резисторов?
Для очень маленьких электронных компонентов вместо печатного текста используется цветовой код для обозначения значения, номинала или допуска.
Резисторы выпускаются в вариантах с 4, 5 или более цветовыми полосами, где наиболее распространен 4-полосный цветовой код. С 4 полосами первая и вторая полоса представляют собой первую и вторую значащие цифры значения сопротивления в омах, полоса 3 представляет собой десятичный множитель. Далее идет небольшой зазор, помогающий различать левую и правую часть компонента, и, наконец, четвертая полоса, указывающая допуск резистора.
Цвета значащих цифр:
черный: 0
коричневый: 1
красный: 2
оранжевый: 3
желтый: 4
зеленый: 5
синий: 6
фиолетовый: 7
серый 3 900 белый 3 8 900
Цвета для полосы множителя:
Черный: 1
Браун: 10
Красный: 100
Оранжевый: 1000
Желтый: 10000
Зеленый: 100000
Синий: 1000000
Золото: 0,1
Серебро: 0,01
больше информации. о цветовых кодах резисторов (внешние ссылки):
- Википедия: Электронный цветовой код
- Объяснение цветовых кодов резисторов
- Инструкция: как считывать цветовые коды резисторов
Выходные данные
×
Выходные данные
Thomas Dax
Paul-Mödlhammer-Weg 6
5202
Neumarkt am Wallersee
Austria
td@thomasdax.
com
Google Analytics
Этот веб-сайт использует Google Analytics, службу веб-аналитики, предоставляемую Google, Inc. («Google»). Google Analytics использует «куки», которые представляют собой текстовые файлы, размещенные на вашем компьютере, чтобы помочь веб-сайту проанализировать, как
пользователи используют сайт. Информация, сгенерированная файлом cookie об использовании вами веб-сайта (включая ваш IP-адрес), будет передаваться и храниться Google на серверах в Соединенных Штатах. Google будет использовать
эта информация предназначена для оценки использования вами веб-сайта, составления отчетов о деятельности веб-сайта для операторов веб-сайта и предоставления других услуг, связанных с деятельностью веб-сайта и использованием Интернета.
Google также может передавать эту информацию третьим лицам, если это требуется по закону или когда такие третьи лица обрабатывают информацию от имени Google. Google не будет связывать ваш IP-адрес с
любые другие данные, хранящиеся в Google.
Вы можете отказаться от использования файлов cookie, выбрав соответствующие настройки в своем браузере, однако обратите внимание, что в этом случае вы не сможете использовать все функции сайта.
этот сайт. Используя этот веб-сайт, вы даете согласие на обработку данных о вас компанией Google в порядке и для целей, указанных выше.
Этот веб-сайт использует Google Analytics с расширением «_anonymizeIp()». Это означает, что перед обработкой ваш IP-адрес сокращается, чтобы предотвратить использование собранных данных в личных целях.
Вы можете предотвратить использование ваших данных службой Google Analytics с помощью надстройки браузера Opt-Out, предоставленной Google.
Если вы увлекаетесь электроникой и не можете вспомнить цветовую маркировку резисторов, то этот калькулятор для вас. Он выполнит простую проверку, соответствует ли расчетное сопротивление, необходимое для вашей цепи, одному из стандартных значений сопротивления в E3–E19.2 диапазона и покажите, как выглядит резистор этого номинала.
0.05% Hellog2% Orgen0,05% Orgen0,05% Orgen0,05% Orgen0.05% Orgen0.05% Orgen0.05% Orgen0.05% Orgen0.05% Orgen0.05% Orgen0.05%. 0,25 % синий 0,1 % фиолетовый 0,01 % серый 5 % золотой 10 % серебристый
Более подробная информация о сопротивлении, удельном сопротивлении и проводимости.
Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температуру, но и температуру компонентов, окружающих этот резистор. Мощность, потребляемая резистором, рассчитывается как
Между третьей и четвертой полосами имеется небольшой, иногда плохо различимый промежуток, помогающий различить левую и правую части симметричного компонента. 20% резисторы обычно маркируются только тремя полосами — у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.
Если его нет, то попробуйте прочитать с другого конца. Обратите внимание , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом IEC 60062:2016 .
Поэтому лучший способ определить сопротивление — это всегда измерение с помощью мультиметра.
Калькулятор
