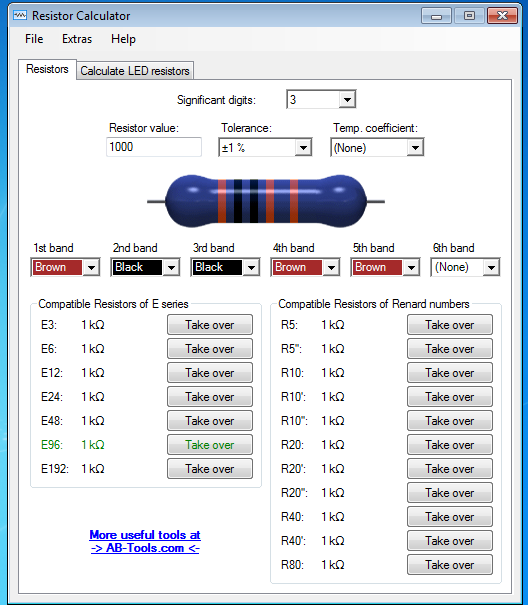

Калькулятор сопротивления: Калькулятор цветовой маркировки резисторов

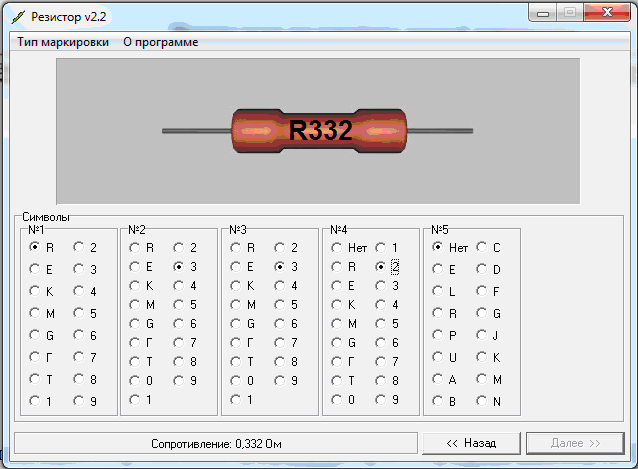

Калькулятор сопротивления резисторов

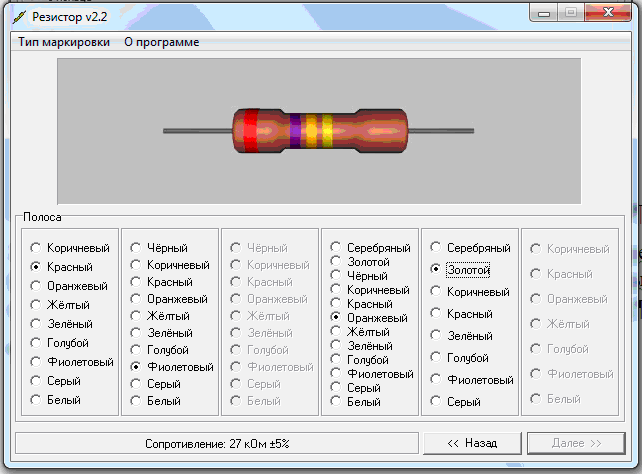

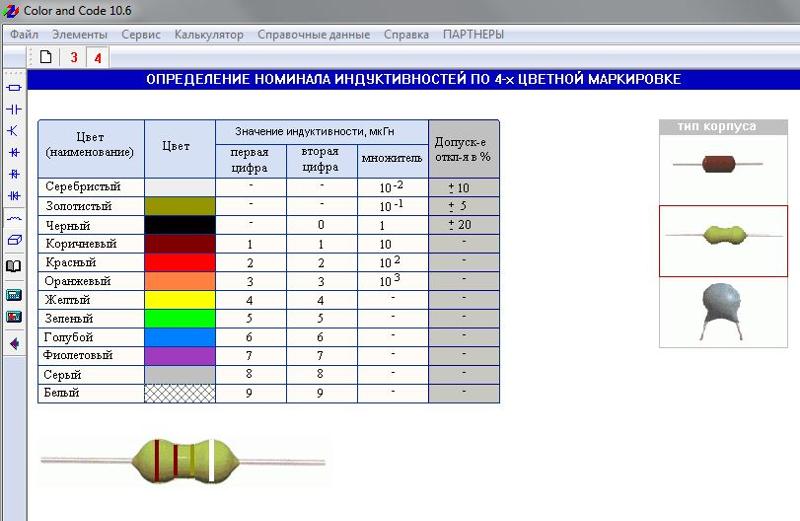

МАРКИРОВКА В ВИДЕ 4 КОЛЕЦ     Сопротивл., допуск:    первая полоса вторая полоса третья полоса четвертая полоса серебрянный золотой черный коричневый красный оранжевый желтый зеленый синий фиолетовый серый белый

МАРКИРОВКА В ВИДЕ 5 КОЛЕЦ     Сопротивл. , допуск:    первая полоса вторая полоса третья полоса четвертая полоса пятая полоса серебрянный золотой черный коричневый красный оранжевый желтый зеленый синий фиолетовый серый белый

Калькулятор сопротивления — электротехнические и электронные инструменты

Калькулятор сопротивления

Этот калькулятор вычисляет удельное сопротивление компонента на основании его значения сопротивления, длины и площади поперечного сечения.

Вывод

удельное сопротивление

Ω ∙ м

обзор

Наш калькулятор удельного сопротивления поможет вам рассчитать удельное сопротивление материала, который зависит от его значения сопротивления, длины и площади поперечного сечения.

Уравнение

$$ \ rho = \ frac {RA} {L} $$

Где:

$$ \ rho $$ = удельное сопротивление материала в Ом-м (Ω-m)

$$ R $$ = сопротивление материала в омах (Ω).

$$ L $$ = длина материала в метрах (м).

$$ A $$ = площадь поперечного сечения материала в квадратных метрах (м

2 ).

Сопротивление материала представляет собой величину сопротивления, которое он может предложить для тока, основанного на его размерах. Это на самом деле присуще определенному материалу, так как каждый тип имеет собственные значения удельного сопротивления. Обычно мы вычисляем сопротивление R материала, учитывая его удельное сопротивление и размеры.

Из приведенной выше формулы можно сказать, что удельное сопротивление прямо пропорционально площади поперечного сечения материала и обратно пропорционально его длине. Это означает, что материал с большим поперечным сечением или более короткой длиной будет иметь более высокое значение удельного сопротивления. И наоборот, материал с меньшим поперечным сечением или более длинной длиной будет иметь меньшее значение удельного сопротивления. Сопротивление материала также является фактором и прямо пропорционально его удельному сопротивлению.

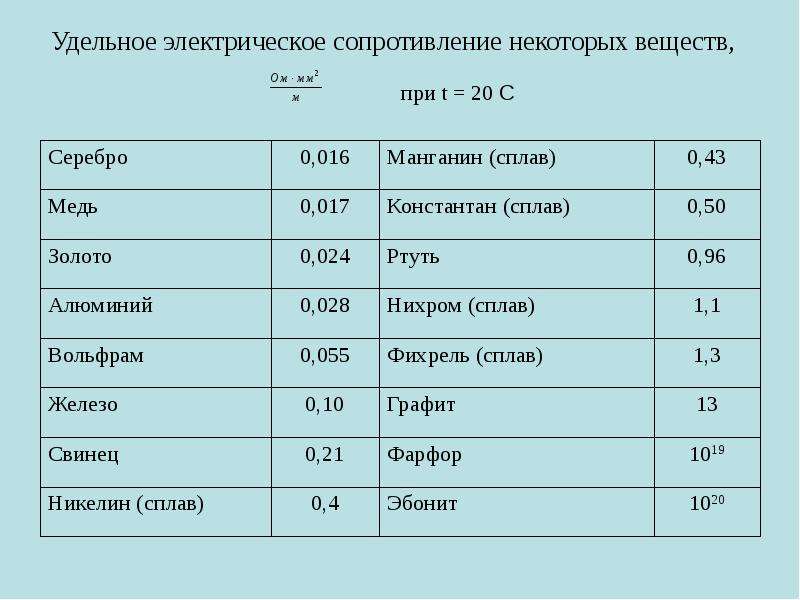

Проводники имеют низкое удельное сопротивление, а изоляторы имеют высокое удельное сопротивление.

Проводимость, обычно обозначаемая $$ \ sigma $$, является обратной величиной сопротивления, $$ \ sigma = \ frac {1} {\ rho} $$.

Заметки

• Сопротивление графена, особого углеродного материала, составляет 1 × 10 ^-8 Ом-м
• Удельное сопротивление тефлона, находящегося в антипригарных сковородах, составляет 1 × 10 ²⁵ Ом-м
• Полупроводники обладают сопротивлением между проводниками и изоляторами
• Сопротивление материала зависит от температуры. Его можно вычислить по формуле:

$$ \ rho = \ rho_ {0} (1 + \ alpha (T — T_ {0})) $$

Дальнейшее чтение

Учебник — Особое Сопротивление

Рабочий лист — удельная сопротивляемость проводников

On line калькулятор мощности и сопротивления в напряжение и ток Reference Audio Analyzer



On line калькулятор мощности и сопротивления в напряжение и ток Reference Audio Analyzer

W + R => V, I

— V_RMS
— mV_RMS
— dBV
— dBu
— V_PP

— W
— mW
— dBW
— dBm

— A
— mA
— dB(A)
— dB(mA)



Последние протестированные продукты



Комментарии

Нет комментариев к этой странице

Личный кабинет

Новости и обзоры

Отчеты измерений

On-line сервисы

Тестирование On-Line

RAA

Выставки в демонстрационном зале

Калькулятор по расчету сопротивления грунта основания по СП 22.

13330.2011

Результаты

Расчетное сопротивление грунта основания [R]

Исходные данные

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

R = (γ_c1 γ_c2/k) [M_γk_zbγ_II + M_qd₁γ’_II + (M_q — 1)d_bγ’_II + M_cc_II]

Коэффициент условий работы, принимаемые по таблице 5.4 [γ_c1]:

Коэффициент условий работы, принимаемые по таблице 5.4 [γ_c2]:

Коэффициент, принимаемый равным единице, если прочностные характеристики грунта (φ_II и c_II) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б [k]:

Ширина подошвы фундамента, м [b]:

Осредненное (см. 5.6.10) расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента, кН/м3 [γ_II]:

Осредненное (см. 5.6.10) расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента, кН/м3 [γ’_II]:

Расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента (см. 5.6.10), кПа [c_II]:

Угол внутреннего трения грунта основания [φ_II]:

Коэффициенты, принимаемые по таблице 5.5 [M_γ]:

Коэффициенты, принимаемые по таблице 5.5 [M_q]:

Коэффициенты, принимаемые по таблице 5.5 [M_c]:

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)[k_z]:

Глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5. 8) [d₁]:

d₁ = h_s + h_cf*γ_cf / γ’_II:

Толщина слоя грунта выше подошвы фундамента со стороны подвала, м [h_s]:

Толщина конструкции пола подвала, м [h_cf]:

Расчетное значение удельного веса конструкции пола подвала, кН/м³[γ_cf]:

Глубина подвала, расстояние от уровня планировки до пола подвала, м [d_b]:

Расчетное сопротивление грунта основания [R]:

Калькулятор намотки спирали для электронной сигареты

Калькулятор намотки спирали для электронных сигарет

С помощью онлайн калькулятора намотки проводят расчёты, необходимые для установки от 1 до 4 спиралей и определения подходящего диапазона мощности тока для их оптимальной работы. Поддерживаются расчеты для койлов, которые состоят максимум из 6-ти паралелных проводов, диаметром от 0.10 до 1.02 миллиметров. Рекомендованная калькулятором спирали мощность позволяет избегать перегрева жидкости, слишком быстрого «коксования» койлов, подгорания ваты, которое сильно влияет на вкусовые свойства намотки. Рассмотрим функционал калькулятора и ознакомимся с исходными параметрами:

1. Количество проводов: укажите число паралельних проводов в спирали.
2. Количество спиралей: поставьте необходимое число койлов для установки.
3. Тип спирали: укажите вариант:

• Normal – расположение витков отдельное.
• Micro – плотно прилегающие друг к другу витки.
• Clapton – у провода дополнительная оплётка из другой проволоки с меньшим поперечным сечением (внешний вид: как струна для гитары).

Диаметр провода – укажите величину диаметра.

Диаметр витка – поставьте число, равное диаметру базы для намотки.

Число витков – укажите количество витков. Доступен выбор полного витка и половины.

Если используете две сплетенные между собой проволки, то отметьте подпункт «Косичка».

Длина ножки — длина проволоки от окончания спирали до крепления.

Тип провода – смотрите маркировку на упаковке. Распространённый — Kanthal A1.

Шкала Battery – рабочее напряжение. Онлайн-калькулятор даст подсказку про подходящее значение. Всё зависит от сопротивления. Синий цвет означает, что койлы будут нагреваться плохо, зеленый – оптимальная величина, красный цвет указывает на перекал.

Как пользоваться калькулятором намотки

Допустим, необходимо сделать намотку на дрипку. Рассчитаем для Kangertech KBOX Mini TC. В итоге, максимальная отдача тока – 20 Ампер, напряжение – до 4 Вольта. Две спиральки. Приемлемая толщина электропровода – 0.5-0.7 миллиметров. Тонкий провод плох для этих мощностей, толстый – скорее будет слаб.

Проставляем исходные параметры:

1. Количество проводов — «1».
2. Количество спиралей – «2».
3. Тип — Микрокойл.
4. Толщина провода – указываем 0.51 миллиметров.
5. Диаметр витка – указываем 2.25 миллиметра (идеально для дрипки).
6. Количество витков – оставляем без изменений. Параметр выставим позже.
7. Длину ножек оставляем без изменений.
8. Мотаем из кантала, поэтому указываем Kanthal A1
9. Двигаем ползунок батареи к отметке 4 Вольта.

Смотрим результат расчета.

Получилась спираль с сопротивлением в 0.25 Ohm, оптимальное значение мощности – 62.75 Watt, рекомендуется установить 44.57 Watt. Расчёт показал, что спираль потребляет ток в 15.69 Ампер. Этот результат для платы на 1 аккумулятор близок к идеалу.

Если параметры не подходят, то поэкспериментируйте с количеством витков. Но при увеличении числа витков разогреть спираль будет сложнее. А если уменьшить, то рабочая площадь испарения сократиться. Помните, что идеальное решение – это найти «золотую середину».

Отзывы о работе калькулятора спирали для вейпа оставляйте, пожалуйста, в комментариях ниже.

Также попробуйте наш удобный калькулятор самозамеса.

Онлайн калькулятор — расчет сопротивления заземления

Данный онлайн-калькулятор рассчитывает все параметры, необходимые для устройства и монтажа надежного защитного заземления

Грамотный расчет сопротивления заземления позволяет с высокой точностью определить основной показатель устройства, характеризующий величину стекающего тока и эффективность действия защитного приспособления. Значение этого параметра, в конечном счете, определяется габаритами рабочего контура, а также его составом и формой применяемых в конструкции элементов.

Из чего состоит устройство заземления

В общем случае представляет собой несложное сооружение, состоящее из следующих основных частей:

1. вертикально вбиваемых в землю металлических прутков диаметром не менее12-ти мм;
2. горизонтальных перемычек в виде пластин, объединяющих вбитые в землю прутья;
3. комплекта медных проводников, посредством которых контур соединяется с главной заземляющей шиной (ГЗШ), смонтированной в распределительном щитке в пределах объекта.

Важно! Поскольку рабочая цепочка элементов заземления имеет несколько контактных точек – их учет очень важен при расчете общей величины переходного сопротивления.

Расчет с помощью калькулятора

Чтобы рассчитать все эти показатели – удобнее всего воспользоваться онлайн-калькулятором, предназначенным для определения точных значений для двухслойного грунта. При вводе данных учитываются следующие рабочие параметры:

• Климатический коэффициент для верхнего слоя грунта.
• Количество вертикально вбитых прутьев (штуки).
• Толщина верхнего грунтового слоя, H (метры).
• Длина вертикальных заземлителей, L1 (метры).
• Глубина размещения горизонтальных заземлителей (соединительной полосы), h3 (метры).
• Длина соединительной полосы, L3 (метры).
• Диаметр прутьев, D (метры).
• Также учитывается ширина полки горизонтально монтируемой части, b (метры).

Внимание! Для разделения целой и дробной части числа ставьте точку.

Расчет с помощью формул

Со всеми этими параметрами можно ознакомиться на приведенном выше рисунке. Из него видно, что после ввода указанных выше данных удается получить результирующие значения. В общем случае они представлены сопротивлением для двух видов контуров: с одиночным и групповым заземлителем.

В результатах вычислений вы увидите следующие готовые значения:

1. Удельного сопротивления грунта
2. Сопротивление вертикального и горизонтального заземлителя
3. Общее сопротивление растеканию электрического тока.

Какое должно быть сопротивление растеканию тока заземляющего устройства?

Читаем правила ПУЭ п. 1.7.102:

Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.

После применения онлайн-калькулятора для расчета сопротивления заземления предлагаем Вам ознакомиться со следующими статьями:

Расчёт резистора для светодиода: формулы подбора сопротивления, онлайн-калькулятор

Работа светодиода основана на излучении квантов света, возникающих при протекании по нему тока. В зависимости от этого меняется и яркость свечения элемента. При малом токе он светит тускло, а при большом — вспыхивает и сгорает. Для ограничения протекающего через него тока проще всего использовать сопротивление. Выполнить правильный расчёт резистора несложно, но при этом следует помнить, что он только ограничивает, но не стабилизирует ток.

Принцип работы и свойства

Светодиод — это прибор, обладающий способностью излучать свет. На печатных платах и схемах он обозначается латинскими буквами LED (Light Emitting Diode), что в переводе обозначает «светоизлучающий диод». Физически он представляет собой кристалл, помещённый в корпус. Классически им считается цилиндр, одна сторона которого имеет выпуклую округлую форму, являющуюся линзой-полусферой, а другая — плоское основание, и на ней располагаются выводы.

С развитием твердотельных технологий и уменьшения технологического процесса промышленность стала производить SMD-диоды, предназначенные для установки поверхностным монтажом. Несмотря на это, физический принцип работы светодиода не изменился и одинаков как для любого вида, так и для цвета устройства.

Процесс изготовления прибора излучения можно описать следующим образом. На первом этапе выращивают кристалл. Происходит это путём помещения искусственно изготовленного сапфира в заполненную газообразной смесью камеру. В состав этого газа входят легирующие добавки и полупроводник. При нагреве камеры происходит осаждение образующегося вещества на пластину, при этом толщина такого слоя не превышает нескольких микрон. После окончания процесса осаждения методом напыления формируются контактные площадки и вся эта конструкция помещается в корпус.

Из-за особенностей производства одинаковых по параметрам и характеристикам светодиодов не бывает. Поэтому хотя производители и стараются отсортировывать близкие по значениям устройства, нередко в одной партии попадаются изделия, отличающиеся по цветовой температуре и рабочему току.

Устройство радиоэлемента

Светодиод или LED-диод представляет собой полупроводниковый радиоэлемент, в основе работы которого лежат свойства электронно-дырочного перехода. При прохождении через него тока в прямом направлении на границе соприкосновения двух материалов возникают процессы рекомбинации, сопровождающиеся излучением в видимом спектре.

Очень долго промышленность не могла изготовить синий светодиод, из-за чего нельзя было получить и излучатель белого свечения. Лишь только в 1990 году исследователи японской корпорации Nichia Chemical Industries изобрели технологию получения кристалла, излучающего свет в синем спектре. Это автоматически позволило путём смешения зелёного, красного и синего цвета получить белый.

В основе процесса излучение лежит освобождение энергии при рекомбинации зарядов в зоне электронно-дырочного перехода. Образовывается он путём контакта двух полупроводниковых материалов с разной проводимостью. В результате инжекции, перехода неосновных носителей заряда, образуется запирающий слой.

На стороне материала с n-проводимостью возникает барьер из дырок, а на стороне с p-проводимостью — из электронов. Наступает равновесие. При подаче напряжения в прямом смещении происходит массовое перемещение зарядов в запрещённую зону с обеих сторон. В результате они сталкиваются и выделяется энергия в виде излучения света.

Этот свет может быть как видимым человеческому глазу, так и нет. Зависит это от состава полупроводника, количества примесей, ширины запрещённой зоны. Поэтому видимый спектр достигается путём изготовления многослойных полупроводниковых структур.

Характеристики светодиодов

Цвет свечения зависит от типа полупроводника и степени его легирования, что определяет ширину запрещённой зоны p-n перехода. Срок службы светодиодов в первую очередь зависит от температурных режимов его работы. Чем выше нагрев прибора, тем быстрее наступает его старение. А температура, в свою очередь, связана с проходящей через светодиод силой тока. Чем меньшей мощности источник света, тем дольше его срок службы. Старение выражается в виде уменьшения яркости прибора света. Поэтому так важно правильно подобрать сопротивление для светодиода.

К основным характеристикам LED-диодов относят:

1. Потребление тока. Однокристальные светодиоды потребляют ток, равный 0,02 А. При этом прямо пропорционально с количеством кристаллов растёт и его значение. Так, диод с четырьмя кристаллами потребляет ток 0,08 А. Именно из-за этого параметра диода и ставится ограничительный резистор, чтобы он не сгорел при высокой силе тока.
2. Величину падения напряжения. Эта характеристика указывает, какое количество энергии выделяется на светодиоде, то есть на сколько вольт уменьшится величина напряжения при параллельном его включении в цепь. Например, если падение составляет 3 вольта, а величина разности потенциалов на входе равна 9 вольтам, то при включении параллельно к источнику питания светодиода напряжение на выходе будет равно 6 вольтам.
3. Светоотдачу. Эта характеристика показывает количество света, излучаемое устройством при потреблении мощности равной одному ватту.
4. Цветовую температуру. Она зависит от управляющего тока, эффективности теплоотвода и температуры окружающей среды. Интенсивный поток света, связанный с потребляемой электрической мощностью, также увеличивает температуру. При этом следует отметить, что перепады температуры значительно снижают ресурс светодиода.
5. Типоразмер. Его значение зависит от размера излучателя. Соответственно, чем больше размер светодиода, тем больше его яркость и мощность.

Способы подключения

Для беспроблемной работы светодиода очень важно значение рабочего тока. Неверное подключение источников излучения или существенный разброс их параметров при совместной работе приведёт к превышению протекающего через них тока и дальнейшему перегоранию приборов. Связано это с увеличением температуры, из-за которой кристалл светодиода просто деформируется, а p-n переход пробьётся. Поэтому так важно ограничить подающуюся на источник света величину тока, то есть ограничить питающее напряжение.

Проще всего это выполнить, используя сопротивление, включённое последовательно в цепь излучателя. В этом качестве применяется обыкновенный резистор, но он должен иметь определённую величину. Его большое значение не сможет обеспечить нужную разность потенциалов для возникновения процесса рекомбинации, а меньшее — спалит. При этом нужно не только знать, как рассчитать сопротивление для светодиода, но и понимать, как правильно его поставить, особенно если схема насыщена радиоэлементами.

В электрической цепи может использоваться как один светодиод, так и несколько. При этом существует три схемы их включения:

• одиночная;
• последовательная;
• параллельная.

Одиночный элемент

Когда в электрической цепи используется только один светодиод, то последовательно с ним ставится одни резистор. В результате такого подключения общее напряжение, приложенное к этому контуру, будет равно сумме падений разности потенциалов на каждом элементе цепи. Если обозначить эти потери на резисторе как Ur, а на светодиоде Us, то общее напряжение источника ЭДС будет равно: Uo = Ur + Us.

Перефразируя закон Ома для участка сети I = U / R, получается формула: U = I * R. Подставив полученное выражение в формулу для нахождения общего напряжения, получим:

Uo = IrRr + IsRs, где

• Ir — ток, протекающий через резистор, А.
• Rr — расчётное сопротивление резистора, Ом.
• Is — ток, проходящий через светодиод, А.
• Rs — внутренний импеданс светодиода, Ом.

Значение Rs изменяется в зависимости от условий работы источника излучения и его величина зависит от силы тока и разности потенциалов. Эту зависимость можно увидеть изучая вольт-амперную характеристику диода. На начальном этапе происходит плавное увеличение тока, а Rs имеет высокое значение. После импеданс резко падает и ток стремительно возрастает даже при незначительном росте напряжения.

Если соединить формулы, получится следующее выражение:

Rr = (Uo — Us) / Io, Ом

При этом учитывается, что сила тока, протекающего в последовательном контуре участка цепи, одинакова в любой его точке, то есть Io = Ir = Is. Это выражение подходит и для последовательного соединения светодиодов, ведь при нём для всей цепи используется также лишь один резистор.

Таким образом, для нахождения нужного сопротивления остаётся узнать величину Us. Значение падения напряжения на светодиоде является справочной величиной и для каждого радиоэлемента она своя. Для получения данных понадобится воспользоваться даташитом на устройство. Даташит — это набор информационных листов, которые содержат исчерпывающие сведения о параметрах, режимах эксплуатации, а также схемы включения радиоэлемента. Выпускает его производитель изделия.

Параллельная цепь

При параллельном соединение радиоэлементы контактируют между собой в двух точках — узлах. Для такого типа цепи справедливы два правила: сила тока, входящая в узел, равна сумме сил токов, исходящих из узла, и разность потенциалов во всех точках узлов одинакова. Исходя из этих определений, можно сделать заключение, что в случае параллельного соединения светодиодов искомый резистор, располагающийся в начале узла, находится по формуле: Rr = Uo / Is1+In, Ом, где:

• Uo — приложенная к узлам разность потенциалов.
• Is1 — сила тока, протекающая через первый светодиод.
• In — ток, проходящий через n-й светодиод.

Но такая схема с общим сопротивлением, располагающимся перед параллельным соединением светодиодов, — не используется. Связанно это с тем, что в случае перегорания одного излучателя, согласно закону, сила тока, входящая в узел, останется неизменной. А это значит, она распределится между оставшимися рабочими элементами и при этом через них пойдёт больший ток. В результате возникнет цепная реакция и все полупроводниковые излучатели в конечном счёте сгорят.

Поэтому правильно будет использовать собственный резистор для каждой параллельной ветки со своим светодиодом и выполнить расчёт резистора для светодиода отдельно для каждого плеча. Такой подход ещё выгоден тем, что в схеме можно использовать радиоэлементы с разными характеристиками.

Расчёт сопротивления каждого плеча происходит аналогично одиночному включению: Rn = (Uo — Us) / In, Ом, где:

• Rn — искомое сопротивление n -ой ветки.
• Uo — Us — разность падений напряжений.
• In — сила тока через n-й светодиод.

Пример расчёта

Пускай на электрическую схему поступает питание от источника постоянного напряжения, равного 32 вольтам. В этой схеме стоят два параллельно включённых друг другу светодиода марки: Cree C503B-RAS и Cree XM—L T6. Для расчёта требуемого импеданса понадобится узнать из даташита типовое значение падения напряжения на этих светодиодах. Так, для первого оно составляет 2.1 В при токе 0,2, а второго — 2,9 В при той же величине силы тока.

Подставив данные значения в формулу для последовательной цепи, получится следующий результат:

• R1 =(U0-Us1)/ I=(32−2,1)/0,2 = 21,5 Ом.
• R2 = (U0-Us2)/ I=(32−2,9)/0,2 = 17,5 Ом.

Из стандартного ряда подбирают ближайшие значения. Ими будут: R1 = 22 Ома и R2 = 18 Ом. При желании можно рассчитать и мощность, рассеиваемую на резисторах по формуле: P = I*I*U. Для найденных резисторов она составит P= 0,001 Вт.

Браузерные онлайн-калькуляторы

При большом количестве светодиодов в схеме рассчитывать для каждого сопротивление — процесс довольно утомительный, тем более что при этом можно допустить ошибку. Поэтому проще всего для расчётов использовать онлайн-калькуляторы.

Представляют они собой программу, написанную для работы в браузере. В интернете можно встретить много таких калькуляторов для светодиодов, но принцип работы у них одинаков. Понадобится ввести справочные данные в предложенных формах, выбрать схему подключения и нажать кнопку «Результат» или «Расчёт». После чего останется только дождаться ответа.

Пересчитав вручную, его можно проверить, но особого смысла в этом не будет, так как при вычислении программы используют аналогичные формулы.

Калькулятор закона Ома

Наш калькулятор закона Ома — это удобный небольшой инструмент, который поможет вам найти взаимосвязь между напряжением, током и сопротивлением в данном проводнике. Формула закона Ома и формула напряжения в основном используются в электротехнике и электронике. Кроме того, если вы знаете, как рассчитать мощность, вы можете найти его очень полезным при изучении электронных схем. Все эти расчеты вы производите с помощью нашего Калькулятора Ом.

В оставшейся части статьи вы найдете:

• Формула закона Ома
• Как пользоваться формулой напряжения
• Что такое уравнение мощности
• Как рассчитать мощность
• Закон Ома для анизотропных материалов

Формула закона Ома

Закон Ома — один из основных законов физики.Он описывает взаимосвязь между напряжением, силой тока (также известной как ток) и сопротивлением. Напряжение относится к разности потенциалов между двумя точками электрического поля. Сила тока связана с потоком носителей электрического заряда, обычно электронов или электронодефицитных атомов. Последний термин, сопротивление, — это сопротивление вещества потоку электрического тока.

Закон

Ома гласит, что ток течет через проводник со скоростью, которая пропорциональна напряжению между концами этого проводника.Другими словами, соотношение между напряжением и током постоянно:

I / V = ​​const

Формулу закона Ома можно использовать для расчета сопротивления как отношения напряжения и тока. Это может быть записано как:

R = V / I

Где:

• R — сопротивление
• В — напряжение
• I — Текущий

Сопротивление выражается в омах. И устройство, и правило названы в честь Георга Ома — физика и изобретателя закона Ома.

Помните, что формула закона Ома относится только к веществам, которые способны вызывать энергию. такие как металлы и керамика. Однако есть много других материалов, для которых нельзя использовать формулу закона Ома, например, полупроводники и изоляторы. Закон Ома также действует только при определенных условиях, например, при фиксированной температуре.

Ищете практическое применение закона Ома? Обязательно ознакомьтесь с калькулятором светодиодного резистора!

Формула напряжения

Формула напряжения — это одно из трех математических уравнений, связанных с законом Ома.Это формула, приведенная в предыдущем абзаце, но переписанная так, чтобы вы могли рассчитать напряжение на основе тока и сопротивления, то есть формула напряжения является произведением тока и сопротивления. Уравнение:

В = ИК

Это значение измеряется в вольтах.

Какое уравнение мощности?

Другая величина, которую вы можете вычислить на основании закона Ома, — это мощность. Мощность — это произведение напряжения и тока, поэтому уравнение выглядит следующим образом:

P = V x I

С помощью этой формулы вы можете рассчитать, например, мощность лампочки.Если вы знаете, что напряжение батареи составляет 18 В, , а ток составляет 6A , вы можете, что мощность будет 108, с помощью следующего расчета:

P = 6A x 18V = 108 Вт

Как рассчитать мощность?

Если вы все еще не знаете, как рассчитать мощность по приведенным формулам, или просто хотите сэкономить время, вы можете использовать наш калькулятор закона Ома. Структура этого инструмента не слишком сложна, просто введите любые два из четырех значений, чтобы получить два других.Калькулятор закона Ома основан на формуле мощности вместе с формулой закона Ома. Все, что вам нужно сделать, чтобы получить значение мощности, это набрать:

1. Напряжение (выраженное в вольтах)
2. Ток (выраженный в амперах)

Затем калькулятор закона Ома выдаст вам два значения — сопротивление, выраженное в омах, и мощность, выраженное в ваттах. Если вам нужен этот результат в другом устройстве, вы можете использовать наш калькулятор ватт в амперы.

Закон Ома для анизотропных материалов

Существует еще одна версия закона Ома, в которой используются электрические свойства проводника.Некоторые предпочитают его предыдущей формуле из-за его размерного вида. Электропроводящие материалы подчиняются закону Ома, когда удельное сопротивление материалов не зависит от величины и направления приложенного электрического поля.

Вы можете найти следующую формулу, если нажмете кнопку Расширенный режим :

ρ = E / J , где

• ρ — удельное сопротивление проводящего материала.

• E — вектор электрического поля.

• J — вектор плотности тока.

Что касается изотропных материалов, лучше всего использовать первую формулу, поскольку она намного менее сложна. Изотропные материалы — это материалы с одинаковыми электрическими свойствами во всех направлениях, например металлы и стекло. Эта формула может пригодиться при работе с анизотропными материалами, такими как дерево или графит.

Визуальный калькулятор сопротивления

Этот калькулятор требует использования Javascript и поддерживающих браузеров.Этот калькулятор предназначен для отображения типичного углеродного пленочного резистора. Вы можете щелкнуть любое из значений раскрывающегося списка, и отображение цветовой полосы изменится на соответствующие полосы. Под ним отобразится номинал резистора. Или вы можете ввести значение, и полосы изменятся. См. Наш калькулятор цветового кода резистора . Под калькулятором также есть таблица с информацией о резисторах. Цвет ремешка Параметры Группа № 1 Возможно Группа № 2 Возможно Группа № 3 Возможно Значение множителя Для Band 3 Диапазон № 4 Допуск значения Черный 0 1 1 Коричневый 1 1 1 10 Красный 2 2 2 100 Оранжевый 3 3 3 1 000 Желтый 4 4 4 10 000 зеленый 5 5 5 100 000 Синий 6 6 6 1 000 000 фиолетовый 7 7 10 000 000 Серый 8 8 100 000 000 Белый 9 9 1 000 000 000 Нет 20% Серебро 10% Золото 5% Версия 2. 4.2 Цветовой код резистора — это давний стандарт как в электронной, так и в электротехнической промышленности, указывающий значение сопротивления резистора. Сопротивление измеряется в Ом , и для этого есть основа, называемая законом Ома. (Хотите узнать о законе Ома? Если да, , пожалуйста, нажмите здесь или нажмите здесь !) Каждая цветная полоса представляет собой число, а порядок цветовой полосы представляет собой числовое значение.Первые 2 цветные полосы обозначают число. Третья цветная полоса указывает множитель или, другими словами, количество нулей. Четвертая полоса указывает допуск резистора +/- 20%, 10% или 5%. В большинстве случаев имеется 4 цветных полосы. Однако некоторые прецизионные резисторы имеют 5 полос или значения, указанные на них, еще больше уточняют значение допуска. Однако для 5-го диапазона нет стандарта ( TANS ). От одной производственной компании к другой пятая полоса может указывать 2%, 1%, 1/2% или даже ближе, в соответствии с их собственными стандартами.Цветные полосы обычно встречаются на резисторах мощностью от 1/8 до 2 Вт; хотя это бывает редко, есть 5 резисторов ватт , которые являются полосами. Также есть конденсаторы с цветовой кодировкой. См. Наш калькулятор цветового кода конденсатора .

КАЛЬКУЛЯТОР ПАРАЛЛЕЛЬНОГО РЕЗИСТОРА

Резисторы в параллельном калькуляторе Если вы ищете резистор Калькулятор ЦВЕТОВОГО КОДА, затем кликните сюда. Погрузка Этот калькулятор может определить сопротивление до 10 резисторов, включенных параллельно. Введите сопротивления в поля ниже и когда все значения будут ввода, нажмите кнопку РАССЧИТАТЬ, и результат будет появятся в поле под этой кнопкой. В качестве теста, если вы вводите сопротивления 3, 9 и 18 Ом, ваш ответ должен быть 2 Ом. При нажатии кнопки «СБРОС» все поля очищаются. Этот калькулятор может решать другие математические задачи. Расчет резисторов параллельно ТОЧНО то же самое, что и необходимые расчеты для ИНДУКТОРОВ в ПАРАЛЛЕЛЬНОМ или для конденсаторов СЕРИИ . Этот калькулятор можно использовать для рабочих задач. Например, «А» может покрасить комнату за 5 часов, а «Б» покрасить комнату за 6 часов. Если они оба работают вместе, сколько времени займет работа? Введите 5 и 6 просто как если бы они были резисторами и получите ответ. Этот калькулятор можно использовать для задач «заполнения». Например, одна труба может наполнить воду. бак за 5 часов, в то время как другая труба может заполнить тот же бак за 6 часов. Если обе трубы работают одновременно …….. хммм кажется жутко знакомым к другой проблеме, не так ли? Удачи тебе с математическими задачами. Числа отображаются в экспоненциальном представлении с указанием количества значащие цифры, которые вы указываете. Для удобства чтения числа от 0,001 до 1000. будет не в экспоненциальном представлении, но все равно будет иметь ту же точность. Вы можете изменить количество значащих цифр, отображаемых изменив номер в поле выше. Большинство браузеров будут отображать ответы правильно, но если вы вообще не видите ответов, введите ноль в поле выше, что приведет к исключите все форматирование, но, по крайней мере, вы увидите ответы. Вернуться на главную страницу Авторские права © 1999 — 1728 Программные системы

Невероятный мощный калькулятор сопротивления: 7 шагов (с изображениями)

Эти 2 схемы не самые интересные, но с них можно начать.

Чтобы использовать калькулятор, введите текст в «записной книжке». Это немного похоже на текстовый процессор, в котором вы можете печатать то, что хотите. Разница в том, что он разделен не на абзацы, а на «ячейки». Когда вы закончите с ячейкой, вы можете «выполнить» ее, и ее результат появится чуть ниже ячейки. Ниже у вас может быть еще одна ячейка. Ячейку можно изменить, а затем выполнить снова, возможно, с немного другим содержанием. Блокнот можно сохранить как файл.

Это может показаться немного громоздким, но действительно полезно, поскольку у вас всегда есть запись о том, что вы сделали, и вы можете копировать и вставлять старые работы или образцы работ.Вы также можете добавлять комментарии, чтобы задокументировать свою работу. Я покажу вам содержимое ячейки с большим количеством комментариев (так что объяснение находится внутри ячейки), а затем покажу вам результат ячейки. Обратите внимание, что когда вы делаете свои вычисления, вам не нужно быть настолько многословным. (Строки, начинающиеся с символа «#», являются для вас просто комментариями и ничего не делают в калькуляторе. Я напишу некоторые из этих инструкций, используя комментарии в коде, пожалуйста, прочтите их. Только 4 строки действительно выполняют вычисления, остальное объяснение.)

Вот и

 -------------------- код начала --------------------
# Для первого расчета получим полное сопротивление резистора
# 1 кОм последовательно с одним из 10 кОм
# (и да, я знаю, что если вы разбираетесь в электронике, вы можете сделать это в своей голове)
print «Первый расчет - последовательно добавьте резистор 1 кОм к резистору 10 кОм:»
Распечатать

# Шаг 1
# сделать резистор, который является калькулятором, LRC означает индуктивность, сопротивление,
# Емкость, и # используется, потому что калькулятор может сделать все из них.# Я буду использовать длинное имя «aResistor», чтобы напомнить вам, что оно означает,
# но вы можете использовать просто «r»
# Следующая строка создает "aResistor" без значения (технически со значением None)

# Шаг 1
aResistor = LRC ()
print "игнорировать распечатку о частоте, это используется только в более сложных расчетах"

# Шаг 2
# теперь мы добавляем новое сопротивление нашему "резистору"

aResistor. add_series_r (1000) # добавить резистор 1 кОм
# это приведет к выводу, что мы сделали

# Шаг 3
# теперь добавьте второе сопротивление последовательно с первым

Резистор.add_series_r (10000) # 10000 = 10 КБ

# это снова вызовет вывод, который сообщает, что мы сделали


# Шаг 4
# получить окончательное значение сопротивления (обратите внимание, что z - общий символ сопротивления)

Распечатать
print "Конечное значение комбинированного сопротивления =", aResistor.get_z ()

# показывает текущее значение сопротивления, просто сумму сопротивлений

# последний комментарий подавляет печать по умолчанию в конце ячейки

-------------------- начало вывода --------------------

Первый расчет - последовательно добавьте резистор 1 кОм к резистору 10 кОм:

LRC () с использованием внутренней частоты lrc_freq в Гц
игнорируйте распечатку о частоте, это используется только в более продвинутых
расчеты
LRC.add_series_r () 1000
LRC.add_series_r () 10000

Конечное значение комбинированного сопротивления = 11000
-------------------- конец вывода --------------------

Мы можем сделать такую ​​же сортировку для двух параллельно подключенных резисторов мы снова будем использовать 1 кОм и 10 кОм, вот и:

-------------------- стартовый код ---------------------------- ----
напечатать "Второй расчет - добавить резистор 1 кОм к резистору 10 кОм параллельно:"
Распечатать

# -----
# создаем "aResistor", который является калькулятором

aResistor = LRC ()

# -----
# теперь мы добавляем сопротивление нашему "резистору"

Резистор.add_parallel_r (1000)

# это вызовет вывод, который сообщает, что мы сделали, и текущий
# значение импеданса = сопротивление

# -----
# теперь добавляем второе сопротивление параллельно первому

aResistor.add_parallel_r (10000)

# это снова вызовет вывод, который сообщает, что мы сделали, и

# -----

Распечатать
print "Конечное значение комбинированного сопротивления =", aResistor.get_nz ()
# nz в функции выше переводит полную числовую оценку в десятичное значение

# этот комментарий подавляет печать конца ячейки по умолчанию

-------------------- начать вывод ---------------------------- ----

Второй расчет - добавьте резистор 1 кОм к резистору 10 кОм параллельно:

LRC () с использованием внутренней частоты lrc_freq в Гц
LRC. add_parallel_r () 1000
LRC.add_parallel_r () 10000

Конечное значение комбинированного сопротивления = 909,090909090909
-------------------- конец вывода ---------------------------- ----


Пара заметок о том, что здесь происходит.

• Это объектно-ориентированное программирование. Такие выражения, как lrc = LRC () — вот как Python создает объект.

• Первый резистор, добавленный к объекту, на самом деле не включен последовательно или параллельно, не имеет значения, добавляете ли вы параллельно или последовательно, сопротивление перед добавлением равно «Нет».

• Каждый раз, когда вы добавляете сопротивление, объект находит эквивалентное сопротивление своего старого значения в сочетании с добавленным вами значением. Он (вы) можете добавлять резисторы столько, сколько захотите, конечно, не ограничиваясь двумя резисторами.

Калькулятор сопротивления светодиода размером с бумажник | Лаборатории злых безумных ученых

Это что-то вроде онлайн-калькулятора сопротивления светодиода, за исключением того, что его можно сложить и положить в кошелек.

Начните с загрузки выкройки здесь (файл PDF 512 КБ).Распечатайте его в режиме высокого качества на лазерном принтере, желательно на «презентационной» бумаге средней плотности. Чтобы он сохранил исходный размер (размер визитной карточки, 3,5 x 2 дюйма), вам может потребоваться отключить автоматическое масштабирование на вашем принтере.

Затем вырежьте узор ножницами или ножом для хобби, следуя контуру обеих частей. Прямая кромка может пригодиться.

Также есть пять коробок на большей части с надписью «[УДАЛИТЬ]», которые, в общем, должны быть удалены.

Есть две линии сгиба на большом элементе (корпусе) и одна на меньшем элементе (слайдер). Используйте прямую кромку, чтобы помочь разложить складки. Плотно согните складку на слайдере, но пока оставьте складки корпуса гибкими.

Корпус имеет откидную крышку вверху, как показано здесь. Вставьте ползунок в корпус, загните крышку и плотно согните обе складки корпуса. Лоскут можно удерживать с помощью цельного куска ленты (или клея, если вы амбициозны).

Как пользоваться

Теперь, когда строительство завершено, давайте рассмотрим, как его использовать. Схема нашей модели представлена ​​на схеме на калькуляторе:

Мы предполагаем, что напряжение системы (Vcc) известно. Мы также предполагаем, что вы знаете характеристики светодиода: какой ток вы хотите использовать, и прямое напряжение (Vf) светодиода при работе с этим током. Когда у вас есть эти числа, калькулятор поможет вам выяснить, какое номинал и размер резистора необходимы.

Давайте рассмотрим полный пример. Предположим, что мы хотим запустить красный светодиод от батареи 9 В. Тогда Vcc = 9 В, и наш красный светодиод хочет работать при 20 мА и имеет прямое напряжение Vf = 2 В. Учитывая это, давайте выясним, какой резистор следует выбрать.

Первое, что нам нужно вычислить, — это напряжение «Vr» на резисторе. Для этого выровняйте прямое напряжение (Vf = 2 В) прямо под напряжением вашей системы, Vcc = 9 В.
(Если вы уже проделали этот расчет в уме, вы можете сразу перейти к той части, где мы переверните это.)

Напряжение Vr на резисторе появится в правом нижнем поле, чтобы вы могли его прочитать: 7 В.

Затем мы переворачиваем калькулятор.

Наш следующий шаг — найти номинал резистора. Для этого переместим ползунок, чтобы выровнять желаемый ток (в данном случае I = 20 мА) под напряжением резистора (Vr = 7 В):

После этого значение резистора будет указано стрелкой на левой стороне скользящей шкалы, в данном случае около 350 Ом.

Это половина того, что нам нужно знать, чтобы выбрать резистор. Нам также необходимо знать мощность, рассеиваемую резистором, чтобы убедиться, что мы выбираем резистор, достаточно большой, чтобы выдержать нагрузку. Этот расчет выполняется в нижней половине этой стороны калькулятора:

Во-первых, нам нужно набрать напряжение резистора (Vr = 7 В) в центре маленькой коробки:

После этого мощность, рассеиваемая нагрузочным резистором, будет указана непосредственно под выбранным значением тока (в нашем случае 20 мА):

Непосредственно ниже 20 мА рассеиваемая мощность составляет примерно 140 мВт, поэтому мы должны выбрать резистор на 350 Ом, 1/4 Вт (или больше).Ву!

---

Если вам понравился этот проект, вам также может понравиться наше кольцо декодера меню ресторана южной Индии, которое вы можете найти здесь, или, возможно, сделать свою собственную суммирующую машину 1952 года здесь.

Калькулятор сопротивления заземления для одиночного электрода — нарушение напряжения

Включение металлического заземляющего стержня в землю является одним из основных шагов в создании подходящего заземления или заземления для электрической установки. Для одиночного электрода, вбитого в землю, уравнение для эффективного значения сопротивления земли или заземления определяется следующим уравнением:

Следующий калькулятор можно использовать для расчета сопротивления земли или заземления для одного электрода, вбитого в землю.Используются типичные значения удельного сопротивления почвы, указанные в IEEE Std 80, или вместо этого пользователь может вводить данные удельного сопротивления почвы непосредственно в калькулятор. Обратите внимание, что проводимость в почве в основном электролитическая. Количество влаги и растворенных солей влияет на удельное сопротивление почвы. Без реальных измерений трудно определить точную характеристику конкретной почвы как «влажную органическую почву» или «влажную почву».

Диапазон удельного сопротивления земли

Измерение фактического удельного сопротивления почвы может быть выполнено с использованием двух распространенных методов: метода Веннера или метода Шлюмберже. Если проводятся фактические измерения, рекомендуется снимать показания в разных местах, чтобы определить любые аномальные показания. Из приведенного выше уравнения видно, что для низкого сопротивления заземления (Rg) важны следующие параметры.

–

Удельное сопротивление грунта [ρ]: Низкое удельное сопротивление грунта снижает сопротивление грунта. Связь между удельным сопротивлением почвы и эффективным сопротивлением электродов линейна.

Длина электрода [L]: Влияние длины электрода на сопротивление земли не является линейным.Все остальные параметры остаются неизменными, первые несколько футов электрода значительно снижают сопротивление заземления, но примерно через 8 футов оно имеет тенденцию к выравниванию.

Диаметр электрода [d]: Увеличение диаметра электрода имеет ограниченное влияние на сопротивление заземления. Удилища большого диаметра могут пригодиться при движении по пересеченной местности.

Изменение сопротивления земли в зависимости от глубины стержня и диаметра стержня

Другие методы снижения сопротивления заземления включают использование нескольких стержней, включенных параллельно, или уменьшение удельного сопротивления почвы путем химической обработки.

Статьи по теме: Заземление подстанции — роль щебня

Калькулятор риска устойчивости к гербицидам

: новый инструмент управления устойчивостью | CropWatch

Гербициды действуют, вмешиваясь в определенные важные биохимические процессы в растениях. Существуют десятки «целевых участков», с которыми гербициды могут связываться, чтобы нарушить рост растений, каждый из которых называется участком действия. Чтобы добраться до места воздействия, все гербициды должны сначала абсорбироваться растением, а затем пройти через растение, чтобы достичь цели.Сорняки в поле не идентичны, и даже соседние растения одного и того же вида могут различаться по способу поглощения, перемещения или взаимодействия с гербицидом. Часто на одном поле присутствуют миллионы сорняков, поэтому следует ожидать, что внутри поля существует высокая вероятность того, что один-единственный сорняк сможет выжить после применения гербицида.

Гербициды

не вызывают устойчивости растений, они удаляют с поля все восприимчивые сорняки, оставляя только устойчивые растения.Одно или два выживших растения можно не заметить, но они могут дать тысячи семян. И как только несколько тысяч устойчивых к гербицидам семян попадают в почвенный банк семян, у фермера возникает проблема.

С устойчивыми к гербицидам сорняками трудно бороться после их укоренения. Семена сорняков могут оставаться в состоянии покоя и оставаться в почве в течение десятилетий. Из-за того, что семена в почве являются долгоживущими, отказ от конкретного гербицида в течение сезона или даже нескольких лет недостаточен для борьбы с устойчивыми к гербицидам сорняками.

Одной из наиболее успешных стратегий борьбы с устойчивыми к гербицидам сорняками является одновременное применение нескольких типов гербицидов, известных как смешивающие механизмы действия. Логика этого подхода заключается в том, что вероятность того, что сорняк на данном поле будет устойчивым к гербициду, может составлять один на миллион, а на поле есть миллионы сорняков. Но вероятность того, что сорняк будет устойчивым к двум разным типам гербицидов одновременно, может составлять один к миллиарду. Этот подход работает, и его подтверждают многочисленные полевые исследования и популяционное моделирование.Однако, в зависимости от того, какие культуры выращивает фермер, какие сорняки растут на поле, а также от экономических аспектов добавления дополнительных гербицидов в бак для опрыскивания, использование нескольких способов действия может быть практически невозможным решением.

Калькулятор риска устойчивости к гербицидам был разработан, чтобы помочь фермерам принять эти сложные решения. Это интерактивное онлайн-веб-приложение, которое позволяет фермеру выбрать сорняк, который он в настоящее время обрабатывает или волнует, ввести четырехлетний севооборот и выбрать гербициды для каждой культуры. Затем приложение оценивает 1) эффективность каждой гербицидной программы, 2) риск развития устойчивости к каждому способу действия гербицида, использованного в севообороте, и 3) стоимость каждой гербицидной программы.

Как используется программа?

Веб-калькулятор основан на некоторых простых моделях, поэтому результаты не следует рассматривать как научно точный прогноз того, что произойдет, на основе выбора гербицидов, сделанного фермером. Скорее, программа оценивает, насколько эффективно гербицид контролирует сорняк, сколько раз гербицид используется в севообороте и используются ли эффективные смеси.Чтобы рассчитать оценку риска устойчивости к гербицидам, необходимо ввести четыре года урожая, но одну и ту же культуру можно выбрать для каждого года севооборота. После того, как гербициды будут выбраны на все четыре года и выбран вид сорняков, модель рассчитает оценку риска устойчивости к гербицидам для каждого выбранного участка действия гербицида.

Баллы риска оцениваются по шкале от 0 до 4. Минимальный балл 0 означает, что участок действия гербицида никогда не использовался в течение четырехлетнего периода (и, таким образом, эти участки действия не представлены в таблице).Каждый год во время севооборота на целевом сорняке используется эффективный гербицид, и этому участку действия гербицида первоначально присваивается 1 балл; однако эта оценка снижается, если в том же году применяется второй эффективный участок действия. Если эффективный объект действий применяется отдельно в каждый из четырех лет, это приведет к максимальному баллу риска 4,

.

Оценка риска уменьшается на величину, которая зависит от эффективности второй SOA. Например, если второй участок действия гербицида обеспечивает превосходный контроль над целевым сорняком, оценка риска устойчивости снижается больше, чем если бы второй гербицид обеспечивал пограничный контроль.

Чем ниже оценка риска, тем меньше вероятность того, что популяция сорняков станет устойчивой. С практической точки зрения управления резистентностью цель при выборе гербицидов должна состоять в том, чтобы сохранить общий четырехлетний рейтинг риска ниже 1,0. Для этого пользователь должен гарантировать, что каждый раз, когда используется эффективный гербицид, он сочетается со вторым участком действия гербицида, который также эффективен на целевом сорняке. Значения риска менее 1 указывают на то, что SOA никогда не использовался без второго эффективного участка действия, и, следовательно, риск устойчивости относительно невелик.

Пример 1: Непрерывный севооборот кукурузы, Программа борьбы с сорняками только POST и одно эффективное гербицидное место действия.

Выбран четырехлетний севооборот непрерывной кукурузы, а также программа гербицидов на каждый год. В этом примере выбрано одно приложение POST глифосат + дикамба (рисунок 1). Для каждой гербицидной программы рассчитываются эффективность борьбы с сорняками и оценка риска развития устойчивости к гербицидам к любому используемому способу действия. Эффективность борьбы с сорняками колеблется от 0% до 100%.Для любого года в севообороте риск развития устойчивости к гербицидам для способа действия варьируется от «0» (низкий риск, потому что гербицид не используется) до «1» (высокий риск, потому что гербицид является единственным эффективный гербицид против целевого сорняка). Амарант Палмера в этом примере уже устойчив к глифосату, поэтому оценка риска устойчивости не рассчитывается для этого участка действия, и глифосат не влияет на предполагаемую эффективность борьбы с сорняками. Расчетная эффективность борьбы с сорняками рассчитывается исключительно на основе контроля, рассчитанного с помощью дикамбы, и составляет более 85%.В этом случае использование только одного эффективного гербицида дает оценку риска устойчивости к гербицидам «1» за каждый год развития устойчивости к дикамбе. Поскольку дикамба — единственный гербицид, используемый в течение всех четырех лет, совокупный риск устойчивости равен «4», что является наивысшей возможной оценкой. В этом сценарии очень высока вероятность того, что у амаранта Палмера разовьется устойчивость к дикамбе.

Рис. 1. Снимок экрана с результатами, полученными с помощью калькулятора риска устойчивости к гербицидам, по управлению устойчивым амарантом Палмера в непрерывной кукурузе с использованием только POST-внесения дикамбы.

Пример 2: Непрерывный севооборот кукурузы, Программа борьбы с сорняками только POST и два эффективных гербицидных участка.

Используя ту же популяцию устойчивых сорняков и севооборот, мы теперь заменяем только дикамбу на Diflexx Duo®, который представляет собой премикс, содержащий дикамбу (Группа 4) и темботрион (Группа 27). Прежде всего следует отметить, что оба гербицида не обеспечивают одинаковый уровень контроля. Темботрион контролирует не только дикамбу, но и амарант Палмера. При одновременном применении нескольких режимов действия веб-приложение выбирает гербицид, обеспечивающий наибольший контроль, в данном случае дикамба, и использует этот рейтинг для оценки уровня контроля.Следовательно, контроль не увеличился, даже если был добавлен дополнительный способ действия по сравнению с первым примером. Таким образом, оценки борьбы с сорняками с помощью гербицидных смесей довольно консервативны. Однако стоимость акра и оценка риска устойчивости к гербицидам изменились (рис. 2). В первом сценарии дикамба применялась без каких-либо других эффективных способов действия, что привело к наивысшей возможной оценке «4». Теперь, когда дикамба применяется с другим способом действия каждый год, этот риск снизился вдвое до «2» за четыре года — все еще выше, чем идеальная оценка менее 1, но это улучшение по сравнению с использованием только дикамбы.Однако оценка риска устойчивости к гербицидам группы 27 намного ниже — «0,4» за четыре года. Это в значительной степени связано с тем, что второй гербицид в смеси (дикамба) эффективен против целевого сорняка и, вероятно, уничтожит любых особей, выживших после темботриона.

Рисунок 2. Снимок экрана результатов при добавлении дополнительных механизмов действия гербицидов для борьбы с устойчивым к гербицидам амарантом Палмера в непрерывной кукурузе.

Пример 3: Непрерывный севооборот кукурузы, программа борьбы с сорняками ДО / ПОСЛЕ и несколько участков действия эффективных гербицидов.

В качестве другого примера мы переходим от программы гербицидов только POST к программе разделения PRE / POST, все еще в непрерывном режиме кукурузы и используя ту же самую устойчивую к гербицидам популяцию амаранта Палмера. Здесь (рис. 3) мы используем Verdict® PRE, затем Status® и POST глифосата. И снова глифосат неэффективен, поскольку популяция Палмера устойчива, и мы не видим расчета оценки риска устойчивости к гербицидам для глифосата. Status® представляет собой премикс дикамбы (Группа 4) и дифлуфензопира (Группа 19).Риск развития резистентности к способу действия группы 4 в этом примере такой же, как и в примере 2. Опять же, дикамба обеспечивает основную часть контроля Палмера в премиксе Status® по сравнению с дифлуфензопиром и, следовательно, риск резистентности смещен в сторону гербицида, который обеспечивает больший контроль. Риск устойчивости к компонентам Verdict®, сафлуфенацилу (Группа 14) и диметенамиду-п (Группа 15) относительно низок. Это связано с тем, что оба гербицида «защищены», поскольку оба гербицида обладают высокой эффективностью независимо друг от друга.Чтобы снизить оценку сопротивления, мы должны выбрать два одинаково эффективных способа действий в одном приложении.

Рисунок 3. Снимок экрана результатов приложения при переходе от POST только к программе PRE / POST гербицидов с несколькими режимами действия при непрерывном севообороте кукурузы с устойчивым к глифосату амарантом Палмера.

Пример 4. Обработка устойчивого к гербицидам пальмера амаранта в севообороте кукуруза / сухие бобы / кукуруза / сахарная свекла

В этом примере севооборота существуют варианты гербицидов для борьбы с устойчивым к гербицидам амарантом Палмера во всех культурах, кроме сахарной свеклы. В культуре сахарной свеклы культивирование используется для борьбы с сорняками, и ему присвоено контрольное значение около 70% с предположением, что культивирование внутри посевов уничтожит около 70% сорняков (Рисунок 4). Мы видим, что для культивирования не приводятся оценки риска устойчивости к гербицидам, а группы гербицидов 9 (глифосат) и 5 ​​(атразин в Acuron®) помечены как уже устойчивые в оценке риска устойчивости к гербицидам. При четырехлетнем севообороте трех разных культур используется большее количество способов действия гербицидов по сравнению с предыдущими примерами с непрерывной кукурузой.Наличие более разнообразной системы возделывания снижает кумулятивное использование конкретных участков действия гербицидов и, следовательно, снижает показатели риска устойчивости к гербицидам. В целом, по мере увеличения разнообразия систем земледелия количество устойчивых к гербицидам популяций сорняков уменьшается. Мы видим самый высокий риск, рассчитанный для гербицидов группы 27, поскольку один компонент Acuron® используется дважды в течение первого года, гербициды группы 4, поскольку место действия используется один раз в третий год без какого-либо другого эффективного участка действия, и группа 14 гербициды по мере их использования как во 2-й, так и в 3-й год.Но поскольку все оценки риска меньше 1, это, по-видимому, программа с низким уровнем риска для развития дополнительной устойчивости к гербицидам у амаранта Палмера. Однако следует отметить, что в посевах сахарной свеклы борьба с амарантом Палмера обеспечивается только обработкой почвы, и поэтому высокая плотность сорняков потребует дополнительных операций по борьбе с сорняками.

Рисунок 4. Снимок экрана приложения, полученного в результате комплексной программы борьбы с сорняками, направленной на борьбу с устойчивым к гербицидам амарантом Палмера в годы, предшествовавшие выращиванию сахарной свеклы в четырехлетнем севообороте.

Как следует использовать эту программу?

Мы рекомендуем использовать Калькулятор риска устойчивости к гербицидам в качестве инструмента для оценки вашего текущего плана борьбы с сорняками и планирования на будущее. Мы предполагаем, что фермеры будут экспериментировать с различными продуктами перед покупкой гербицидов на весну, и, надеюсь, поможем пользователям задуматься о борьбе с сорняками как о многолетнем плане. Этот инструмент следует рассматривать как дополнение к существующим ресурсам гербицидов, таким как этикетки гербицидов и Руководство по борьбе с сорняками в Небраске.Самым большим преимуществом этого веб-приложения является то, что оно позволяет пользователям быстро сравнивать среднесрочные планы своих операций. Он не предназначен для использования в качестве комплексного инструмента борьбы с сорняками. Все данные об эффективности борьбы с сорняками и оценки цен были взяты из Руководства по борьбе с сорняками в Небраске, но это веб-приложение не включает почти такой же уровень детализации. В Руководстве по борьбе с сорняками в Небраске есть дополнительная информация о рекомендуемых адъювантах и ​​выборе насадок, а также, что наиболее важно, об ограничениях вращения гербицидов.Одна ключевая информация, отсутствующая в текущей версии этого веб-приложения, — это ограничения севооборота гербицидов. Многие варианты гербицидов, которые пользователь может включить в эту программу, приведут к повреждению урожая и потере урожая, если не соблюдать ограничения на этикетке. Пожалуйста, дважды проверьте любые программы гербицидов, выбранные в Калькуляторе риска устойчивости к гербицидам, на соответствие этикеткам гербицидов и Руководству по борьбе с сорняками в Небраске, прежде чем выбирать программу гербицидов.

Краткосрочные и среднесрочные планы по улучшению веб-приложений

Краткосрочная и среднесрочная цель — добавить ограничения севооборота и расширить модель для охвата других культур и сорняков.Конечная цель состоит в том, чтобы получить оценки риска резистентности, которые можно интерпретировать количественно. То есть мы надеемся получить от веб-приложения оценку вероятности развития сопротивления в процентах. Кроме того, мы надеемся получить в веб-приложении рекомендации по гербицидам и севообороту для эффективного управления устойчивостью к гербицидам в будущем.
