Зачем нужен резистор для светодиода и как его рассчитать
Светодиоды являются одним из самых эффективных и популярных источников освещения. Однако для корректной и долговечной работы LED требуется правильный расчет схемы питания. Ключевым элементом такой схемы является токоограничивающий резистор. Зачем он нужен?
Светодиод — это полупроводниковый прибор с нелинейной вольт-амперной характеристикой. Это означает, что даже небольшое изменение напряжения на светодиоде может привести к резкому увеличению тока через него. Чрезмерный ток вызовет перегрев кристалла и быстрый выход светодиода из строя. Резистор ограничивает ток до безопасного значения и стабилизирует работу LED.
Как же правильно рассчитать номинал резистора для светодиода? Для этого нужно знать следующие параметры:
- Напряжение источника питания (U пит)
- Прямое падение напряжения на светодиоде (U led)
- Номинальный рабочий ток светодиода (I led)
Формула для расчета сопротивления резистора выглядит так:
R = (U пит — U led) / I led
Например, для питания светодиода с U led = 3В и I led = 20мА от источника 12В потребуется резистор:
R = (12В — 3В) / 0.02А = 450 Ом
Выбираем ближайшее стандартное значение 470 Ом. Мощность резистора рассчитывается как P = I^2 * R.
Особенности расчета резистора для последовательного и параллельного подключения светодиодов
При последовательном соединении нескольких светодиодов суммируется их прямое падение напряжения. Формула расчета резистора принимает вид:
R = (U пит — N * U led) / I led
Где N — количество последовательно соединенных светодиодов.
При параллельном подключении LED ток через резистор увеличивается пропорционально числу параллельных ветвей. В этом случае:
R = (U пит — U led) / (N * I led)
Где N — число параллельных цепочек светодиодов.
Важно помнить, что параллельное соединение светодиодов без отдельных резисторов нежелательно из-за разброса параметров LED. Лучше использовать схему с индивидуальным резистором для каждого светодиода или их последовательной цепочки.
Как подобрать драйвер для светодиодов: основные критерии
Для питания мощных светодиодов и светодиодных матриц обычно используются специализированные источники тока — драйверы. Как правильно выбрать LED драйвер?
Основные параметры при выборе драйвера:
- Выходной ток — должен соответствовать номинальному току светодиодов
- Диапазон выходного напряжения — должен перекрывать суммарное падение напряжения на цепочке LED
- Входное напряжение — соответствие имеющейся питающей сети
- Мощность — не менее суммарной мощности всех подключаемых светодиодов
Например, для питания 10 последовательно соединенных 3-ваттных светодиодов с параметрами 3.2-3.6В, 700мА потребуется драйвер со следующими характеристиками:
- Выходной ток: 700мА
- Диапазон выходного напряжения: 32-36В
- Мощность: не менее 30 Вт
При выборе драйвера следует обратить внимание на наличие защит от короткого замыкания, перегрева и т.д. Для уличного применения важна защита от влаги и пыли (высокий класс IP).

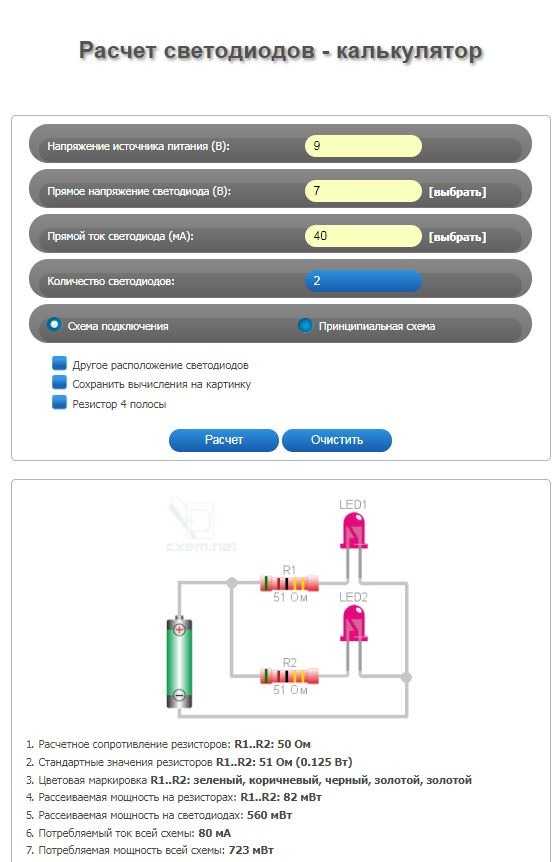

Онлайн калькуляторы для расчета LED схем: возможности и ограничения
Для упрощения расчетов при проектировании светодиодных схем существует множество онлайн-калькуляторов. Какие возможности они предоставляют?
Типичный LED калькулятор позволяет рассчитать:
- Номинал и мощность токоограничивающего резистора
- Общую потребляемую мощность схемы
- Падение напряжения на цепочке светодиодов
- Яркость свечения в зависимости от тока
Некоторые калькуляторы имеют базу данных популярных светодиодов, что упрощает ввод исходных данных. Однако у онлайн-инструментов есть и ограничения:
- Расчет ведется для идеализированных компонентов
- Не учитываются температурные эффекты
- Ограниченный набор схем подключения
Поэтому результаты расчетов следует воспринимать как ориентировочные и обязательно перепроверять. Для сложных проектов лучше использовать профессиональные САПР.
Практические советы по сборке светодиодных схем
При самостоятельной сборке LED устройств важно учитывать ряд нюансов:
- Всегда используйте токоограничивающий резистор или стабилизатор тока.
- Проверяйте полярность подключения светодиодов.
- Обеспечьте достаточный теплоотвод для мощных светодиодов.
- Используйте качественные блоки питания с защитой от перегрузки.
- При последовательном соединении учитывайте максимальное напряжение источника питания.
- Для питания от сети 220В обязательно используйте драйвер с гальванической развязкой.
Соблюдение этих простых правил поможет создать надежное и эффективное светодиодное устройство.
Типичные ошибки при расчете и сборке LED схем
Начинающие электронщики часто допускают ошибки при работе со светодиодами. Каковы самые распространенные из них?
- Подключение светодиода напрямую к источнику питания без резистора
- Неправильный расчет номинала резистора, приводящий к перегрузке LED
- Игнорирование температурного режима мощных светодиодов
- Превышение максимально допустимого обратного напряжения
- Использование маломощных резисторов, приводящее к их перегреву
Эти ошибки могут привести к выходу из строя светодиодов, снижению их яркости и срока службы. Внимательное изучение даташитов и перепроверка расчетов помогут избежать подобных проблем.
Перспективы развития светодиодных технологий
Светодиодные технологии продолжают активно развиваться. Какие тренды ожидают нас в ближайшем будущем?
- Повышение эффективности LED, достижение теоретического максимума в 300-350 лм/Вт
- Улучшение цветопередачи, создание светодиодов с CRI>95
- Развитие технологии Micro-LED для дисплеев
- Совершенствование органических светодиодов (OLED)
- Интеграция LED с системами умного дома и IoT
Эти инновации сделают светодиодное освещение еще более эффективным и функциональным, открывая новые области применения этой технологии.
|
| | |||||||||||||||||||||||||||||||||||||||||||||||||||
