Калькулятор светодиодов онлайн. Онлайн калькулятор расчета освещения для натяжных потолков: светодиодные ленты и точечные светильники — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как рассчитать необходимое количество светильников для натяжного потолка. Какую светодиодную ленту выбрать для основного освещения. Как учесть высоту потолка при расчете освещения. Онлайн калькулятор для быстрого расчета освещения натяжных потолков.

Содержание

Основные принципы расчета освещения для натяжных потолков

При планировании освещения для натяжного потолка важно учитывать несколько ключевых факторов:

Площадь и назначение помещения
Тип используемых источников света (точечные светильники, светодиодные ленты)
Световой поток используемых ламп и светодиодов
Высота потолков
Нормы освещенности для разных типов помещений

Рассмотрим подробнее, как правильно произвести расчет, чтобы добиться комфортного и достаточного освещения.

Нормы освещенности жилых помещений

Согласно СНиП и СанПиН, существуют следующие нормы освещенности для жилых помещений:

Кабинет, библиотека — 300 люкс
Детская комната — 200 люкс
Кухня — 150 люкс
Гостиная, спальня — 150 люкс

Коридор, санузел — 50 люкс

Люкс (сокращенно лк) — это единица измерения освещенности. Она показывает, сколько света падает на единицу площади.

Формула расчета необходимого освещения

Для расчета освещенности помещения используется следующая формула:

E = F / S * n

Где:

E — требуемая освещенность (в люксах)
F — суммарный световой поток всех источников света (в люменах)
S — площадь помещения (в квадратных метрах)
n — коэффициент использования светового потока (обычно 0.5-0.7)

Расчет количества точечных светильников

Для расчета необходимого количества точечных светильников можно использовать следующий алгоритм:

Определите требуемую освещенность помещения по нормам
Узнайте световой поток одного светильника (указан на упаковке в люменах)
Рассчитайте необходимый суммарный световой поток по формуле: F = E * S / n

Разделите полученное значение на световой поток одного светильника

Например, для гостиной 20 м2 с нормой 150 люкс и светильниками по 600 лм:

F = 150 * 20 / 0.5 = 6000 лм

Количество светильников = 6000 / 600 = 10 штук

Особенности расчета освещения со светодиодными лентами

При использовании светодиодных лент для основного освещения натяжного потолка нужно учитывать следующие моменты:

Световой поток ленты указывается на 1 метр
Часть света теряется из-за рассеивателей (до 50%)
Важно равномерное расположение лент по потолку
Для основного освещения лучше использовать ленты со световым потоком от 1000 лм/м

Формула расчета длины светодиодной ленты:

L = E * S / (F * n * R)

Где дополнительно: L — необходимая длина ленты в метрах R — коэффициент потерь на рассеивателе (0.5-0.7)

Учет высоты потолков при расчете освещения

Стандартные расчеты освещенности обычно производятся для высоты потолков 2.5-2.7 м. Если у вас потолки выше, необходимо скорректировать результаты:

Для высоты 3-3.5 м увеличьте расчетное количество светильников на 20-30%
Для высоты 3.5-4 м — на 40-50%
Для высоты более 4 м — в 2 раза

Это позволит компенсировать рассеивание света на большем расстоянии и обеспечить нужную освещенность на уровне рабочих поверхностей.

Онлайн-калькулятор расчета освещения для натяжных потолков

Для удобства расчетов мы разработали онлайн-калькулятор. С его помощью вы сможете быстро определить необходимое количество светильников или длину светодиодной ленты для вашего натяжного потолка.

Для расчета введите следующие данные:

Площадь помещения
Тип помещения (для определения нормы освещенности)

Высота потолков
Тип освещения (точечные светильники или светодиодная лента)
Световой поток одного светильника или 1 метра ленты

Калькулятор автоматически произведет все необходимые вычисления и выдаст рекомендуемое количество светильников или метраж светодиодной ленты.

Советы по организации освещения натяжных потолков

При проектировании освещения для натяжных потолков рекомендуется учитывать следующие моменты:

Комбинируйте разные источники света для создания многоуровневого освещения
Используйте диммеры для регулировки яркости
Учитывайте цветовую температуру ламп (теплый свет для отдыха, холодный для работы)
Продумайте расположение выключателей и зонирование освещения
Не забывайте про декоративную подсветку (световые линии, парящие потолки)

Грамотно спроектированное освещение натяжного потолка не только обеспечит комфортный уровень света, но и подчеркнет дизайн интерьера, создаст уютную атмосферу в помещении.

материалы, оборудование и технологии для рекламного производства

Каталог товаров

Перейти в развернутый каталог

Каталоги PDF

РАСХОДНЫЕ МАТЕРИАЛЫ

Шелкотрафаретные материалы
Светотехника рекламная и декоративная
Химия (клеи, краски, лаки, спецхимия, очистители)
Монтажные и упаковочные материалы
Алюминиевые и пластиковые профили
Материалы и оборудование DTF
Чернила для цифровой печати
POS-материалы и оборудование, системы Joker, Uno и Tritix
Мобильные стенды, Флагштоки, Штендеры, Стойки-ограждения
Жесткие листовые материалы
Цветные самоклеящиеся плёнки
Материалы для печати и ламинации
Световозвращающие материалы
Термотрансферные материалы
Сувенирная и наградная продукция

Одежда и аксессуары для маркировки
CRAFT-материалы и оборудование

ОБОРУДОВАНИЕ И ИНСТРУМЕНТЫ

Принтеры для рекламных производств
Принтеры для полиграфии и печати трансферов
3D принтеры
Оборудование для раскроя и резки
Фрезерно-гравировальное оборудование и лазерные граверы
Оборудование для печати на ткани
Футболочные принтеры
Ламинаторы
Термопрессы
Электроинструмент
Алюминиевые лестницы и стремянки
Оборудование для производства букв из жидкого акрила
Триммеры, абразивы, инструменты для работы с плёнками
Люверсы и инструмент для их установки
Ножи, лезвия, ножницы, коврики
Шелкотрафаретное оборудование
Запчасти, доп. оборудование и программное обеспечение

Зенон-Академия
- Видео
- Статьи
- План вебинаров
О нас
- О компании
- Наши сотрудники
Новости
- Новости
- Акции
- Новинки
События
- Семинары
- Выставки
- Поздравления
- Вебинары
Сервис
- Расчет вывески
- Сервисная служба
Условия работы
- Доставка
- Оплата
Контакты

Вы используете устаревший браузер

Для того, чтобы использовать все возможности сайта,
загрузите и установите один из браузеров:

Google Chrome

скачать последнюю версию

Opera

скачать последнюю версию

Mozilla

скачать последнюю версию

Яндекс Браузер

скачать последнюю версию

артикул

Подписка на рассылку

Письмо с подтверждением действий отправлено на указанный вами email.

Пожалуйста, следуйте инструкциям указанным в письме.

Извините, произошла ошибка, сервис попробуйте воспользоваться сервисом позднее.

Для подписки на рассылку, заполните, пожалуйста ВСЕ поля формы

Регионы подписки

Москва — Гольяново

Москва — Лосиный остров
Подмосковье — Одинцово
Подмосковье — Подольск
Архангельск
Барнаул
Белгород
Владивосток
Владимир
Волгоград

Воронеж
Екатеринбург
Ижевск
Иркутск
Казань
Калининград
Краснодар
Красноярск
Курск

Липецк
Нижний Новгород
Новосибирск
Омск
Оренбург
Пенза
Пермь
Пятигорск
Ростов-на-Дону
Рязань
Самара
Санкт-Петербург
Саранск
Саратов
Симферополь
Смоленск
Сочи
Ставрополь
Тамбов
Тольятти
Томск
Тула
Тюмень
Ульяновск
Уфа
Хабаровск
Чебоксары
Челябинск
Якутск
Ярославль

Я согласен(-на) на обработку персональных данных

Заявка на товар:

Вы можете отправить данную форму заявки на товар, либо связаться с нами по телефону или по E-mail , сообщив менеджеру артикул .

Заявка отправлена

Мы позвоним Вам в ближайшее время!

Необходимо пройти тест Тьюринга (капчу).

Номер телефона

Город

Выберите городМосква — ГольяновоМосква — Лосиный островПодмосковье — ОдинцовоПодмосковье — ПодольскАрхангельскБарнаулБелгородВладивостокВладимирВолгоградВоронежЕкатеринбургИжевскИркутскКазаньКалининградКраснодарКрасноярскКурскЛипецкНижний НовгородНовосибирскОмскОренбургПензаПермьПятигорскРостов-на-ДонуРязаньСамараСанкт-ПетербургСаранскСаратовСимферопольСмоленскСочиСтавропольТамбовТольяттиТомскТулаТюменьУльяновскУфаХабаровскЧебоксарыЧелябинскЯкутскЯрославль

Я согласен(-на) на обработку персональных данных

Замечания и предложения

Если вы столкнулись с ситуацией, в которой не смогли получить ответ или нужную вам помощь от наших сотрудников, остались недовольны сервисом или не нашли решения своего вопроса, то можете напрямую обратиться со своей проблемой к руководству компании.

Просим вас наиболее полно и информативно описать возникшую ситуацию, указать филиал, фамилию и имя сотрудника / сотрудников с которыми вы работали и прочую информацию.

Также мы будем рады любым предложениям и пожеланиям по улучшению нашей работы.

Surname

Номер телефона

City

Сообщение

Я согласен(-на) на обработку персональных данных

все филиалы

Заказать обратный звонок

City

Я согласен(-на) на обработку персональных данных.

Расчёт освещения для натяжного потолка, онлайн-калькулятор — компания «Лидер»

Быстрые ссылки:

Расчёт необходимого количества наших светильников

Стандартная формула расчёта освещения

Расчёт освещения световых линий (учитываем заглушку)

Расчёт освещения световых линий (учитываем высоту помещения)

Сделали для вас — Калькулятор расчёта освещения (световые линии, светильники)

Быстрый расчёт количества светильников для натяжного потолка

Если заказчик планирует установить наши подарочные точечные светильники, то ответ довольно прост. Один наш светильник GX53 h5 мощностью 8w освещает 2м² вокруг себя, следовательно, берёте площадь своего помещения, например, 16м² и делите на 2, в итоге получаете 8 светильников.

Равномерное расположение светильников в помещении
Если любите помещения освещённые поярче, то можно поставить 10 светильников.
Вот так всё просто.
Но.
Другие осветительные элементы на вашем потолке

Светодиодная лента белая
Но в натяжной потолок встраиваются не только светильники, но и светодиодная лента, которая в сочетании с разными профилями и элементами натяжного потолка рождает множество красивых решений.

Парящий профиль

Контурный профиль

Скрытый карниз (Гардина ПК5)

Профиль световой линии с заглушкой
Например в потолок могут быть добавлены: парящая, контурная, закарнизная подсветки, а также, световые линии, ещё бывает запотолочная подсветка, межуровневая подсветка на многоуровневых натяжных потолках и т.д.

Парящая подсветка

Контурная подсветка

Закарнизная подсветка

Световые линии

Запотолочная подсветка

Межуровневая подсветка
В целом, мы всегда позиционируем такие решения, как декоративные, т. е. сделанные в первую очередь для красоты, но наши заказчики желают большего и интересуются: «Как получить достаточно света используя только решения на основе светодиодной ленты без использования светильников, люстр и прочего?». Ну они так конечно не говорят, но смысл такой :).
Обычно они говорят: «У нас дизайн!» — и об эту фразу разбивается любая наша аргументация :).
Что ж, это действительно возможно, давайте разбираться сколько же метров светодиодной ленты понадобиться под конкретный размер помещения, чтобы заменить с помощью неё привычные люстры и лампы.
А для этого мы должны разобраться: «А сколько этого самого света?», «Сколько этой самой освещённости?» должно быть в помещении, чтобы человеку было комфортно и в чём это всё дело измеряется?
Другими словами пришло время познакомиться с такими единицами измерения, как: «Люксы» и «Люмены».
Норма освещенности жилого помещения по СНиП (СП) и СанПиН
Помещение Норма освещённости в Люксах (Лк)
Кабинет, библиотека 300
Детская 200
Кухня 150
Жилая комната, спальня, гостиная 150
Коридор, туалет, ванная 50
Что же за «зверь»такой «Люкс»? Люкс, как видно из заголовка второй колонки таблицы размещённой выше — это мера той самой освещённости.
Пока ничего не понятно, но очень интересно.
Люксы (сокращённо Лк) мы получаем, когда делим световой поток или проще говоря яркость излучаемую всеми источниками света в помещении, на площадь помещения.
Получившееся число ещё следует умножить на поправочный коэффициент, ведь не весь свет дойдёт до рабочей горизонтальной поверхности, часть света уйдёт на стены и потолок.
Тут сразу возникнет вопрос, про второго неизвестного «зверя», про «световой поток», который ещё называют «яркостью», откуда его узнать и что с ним делать?
Отвечаем: световой поток, который излучают все источники света, измеряется в Люменах. Его количественное значение указывают на упаковках осветительных приборов.
На него и нужно опираться при расчётах. Заметим, никакой линейной зависимости между мощностью светодиодной ленты и илучаемым ей световым потоком нет. Например, две светодиодные ленты, одинаковые по: мощности, напряжению, цвету, и т.д. могут легко отличаться друг от друга по излучаемому световому потоку в 3 раза.

SWG — 9.6Вт, 12В, 6000К, 120 светодиодов на метр. 450ЛМ/м

LEDSPOWER — 9.6Вт, 12В, 6000К, 120 светодиодов на метр. 1200 ЛМ/м

Так что, вариант просто выбрать ленту помощнее, сразу откидывайте, так можно серьёзно просчитаться.
Формула расчёта освещённости помещения
Теперь, когда мы знаем все переменные, можно рассмотреть формулу освещённости помещения:
Е (лк) = F (лм) / S (кв.м) * n
Где:
Е — это освещенность (измеряется в Люксах).
F — световой поток, он же яркость (измеряется в Люменах)
S — площадь помещения в метрах квадратных.
n — поправочный коэффициент попадания излучаемого света на рабочую поверхность . В среднем равен 0,5.
Теперь, когда мы знаем формулу расчёта освещённости помещения и нормы освещённости помещений, можно самозабвенно предаться расчётам :).
Для начала вернёмся ко всем понятным и простым точечным светильникам и произведём расчёт на них.
Расчёт необходимого количества светильников для натяжного потолка по их световому потоку
Наши подарочные лампы для светильников GX53 h5, мощностью 8w имеют световой поток 640 люмен (лм) у светящих «тёплым», желтоватым светом (т.е. 3000К) и 670 люмен у «нейтральных» (т.е. 4500К).
Сразу разберёмся c цветом света или цветовой температурой светильников, она измеряется в Кельвинах, сокращённо «К». Чем градусов меньше, тем свет «теплее», краснее. А чем градусов Кельвина больше, тем свет «холоднее», синее. Нейтральный свет находится в диапазоне от 4000K до 4500К.

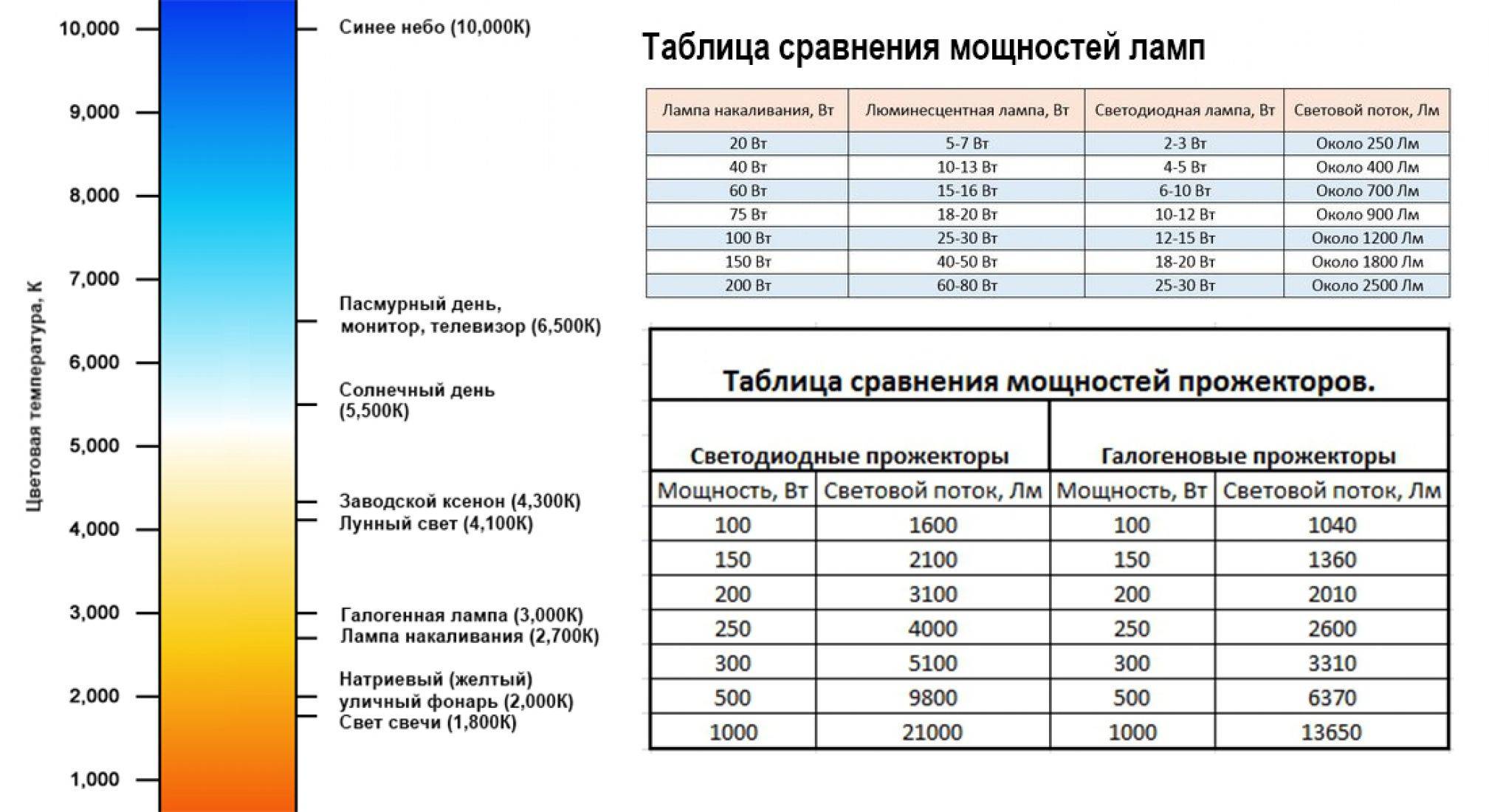

Цветовая температура наглядно
Кстати, чем свет «холоднее», тем выше у него световой поток (Лм).
Теперь, когда побочных вопросов не осталось, вернёмся к расчётам:
Е (лк) = F (лм) / S (кв.м) * n
Подставим наши значения:
F – 640Лм от одного светильника.
S- площадь помещения 16м²
N – 0,5 – средний поправочный коэффициент для помещений с высотой потолка 2,7м.
E = 640/16*0,5 = 20Лк.
Т.е. 20 Люксов освещённости даст 1 светильник в нашем помещении.
Вспоминаем, данные из таблицы выше, где говорится, что для гостиной нам нужно получить 150Лк, для комфортного проживания и получаем 150/20=7,5 светильников нужно на помещение площадью 16м², понятно что 7,5 нужно округлить до целого, т.е. до 8.
Ура, всё сошлось, как мы и писали в начале статьи, на помещение в 16м² нам понадобится 8 светильников.
Если помещение является не гостиной, а детской, то Люксов, там уже требуется не 150, а 200, ведь дети будут играть, разглядывать мелкие вещи, напрягать глаза. Рассчитаем: 200/20=10 светильников нужно для детской комнаты площадью 16м², чтобы вашему ребёнку было комфортно, чтобы не уставали глаза.
Со светильниками всё понятно, давайте перейдём к светодиодным лентам.
Расчёт необходимого количества метров светодиодной ленты для натяжного потолка по их световому потоку
На упаковках со светодиодными лентами также указывается излучаемый ими световой поток. Внимание, он указывается за 1м.п. ленты, а не за всю 5-ти метровую бухту.
Для декоративной подсветки этот параметр в целом не важен и мы часто используем ленты со световым потоком 450Лм, такие ленты меньше греются и, как следствие, реже выходят из строя.

Светодиодная лента 450Лм
Но, если стоит задача, заменить всё освещение на светодиодные ленты, то мы конечно выберем ленты со световым потоком равным 1200Лм.

Светодиодная лента 1200Лм
Казалось бы можно начинать расчёт, но есть сразу ряд факторов, которые нужно оговорить заранее.
И так, какие виды подсветки можно использовать в роли основного освещения и при каких условиях:
Парящая и контурная подсветки
Парящую и контурную подсветку в качестве замены основного освещения, можно использовать разве что в длинных узких коридорах или небольших санузлах площадью 1 — 4м², иначе никакой ленты не хватит, чтобы дать достаточное количество света.
Парящая подсветка
Рассмотрим предметно, лента в «парящей» подсветке клеится так, чтобы светить на стену.

Схема парящий потолок в разрезе
Из-за чего в комнату попадает только отражённый свет, другими словами световой поток (Лм) нужно умножать не на 0.5 поправочного коэффициента, а на все 0,1.

Парящий потолок со светодиодной лентой со световым потоком 1200 люмен
Причём отражение происходит от стены на которой, например, могут быть наклеены чёрные или просто тёмные обои, которые съедят ещё больше светового потока.
Контурная подсветка

Контурный натяжной потолок вид с боку в разрезе
Тут всё немного лучше, светодиодная лента устанавливается так, чтобы светить строго вниз, но, есть «но» светит она прямо сквозь полотно натяжного потолка, что съедает процентов 60-80 её светового потока, а если полотно натяжного потолка не белое, а потемнее, то и ещё больше.

Контурный потолок со светодиодной лентой со световым потоком 450 люмен
Кстати, сквозь чёрные натяжные потолки свет вообще не проходит, от того контурные натяжные потолки в сочетании с ними не делают.
В общем, что в первом, что во втором случае, света в помещение попадает мало, а тот свет, что всё таки попадает, остаётся по его периметру. Так что, роль основного освещения, в крупных помещениях, а если быть точнее, то в помещениях шириной более 2м, такие подсветки выполнять не могут.
Другие неподходящие подсветки
По тем же причинам, вычёркиваем: запотолочную, закарнизную подсветку и межуровневую подсветку многоуровневых потолков тоже.

Запотолочная подсветка

Закарнизная подсветка

Межуровневая подсветка
Во всех выше перечисленных случаях, свет идёт либо не туда, либо его на выходе получается очень мало, либо и то и другое вместе взятое.
Световые линии
В отличии от предыдущих вариантов, «световые линии», можно использовать в качестве основного источника света.

Схема – световая линия в разрезе
Световая линия не привязана к стенам, её можно расположить на потолке, как угодно, свет из световой линии выходит через специальный рассеиватель, который уже съедает не 60-90% светового потока, как в предыдущих вариантах, а всего половину.

Более-менее равномерное расположение световых линий на потолке
Ну и благодаря тому, что располагают световые линии не у стен, а ближе к центру помещения, свет от них доставляется до рабочих поверхностей гораздо эффективнее.
В целом, чем равномернее по потолку будут расположены осветительные приборы, тем эффективнее они будут освещать помещение.

Фото световых линий на натяжных потолках №1

№2

№3

№4
Возвращаясь к расчётам, чтобы не путаться с поправочным коэффициентом, оставим его равным 0,5. Но добавим дополнительный параметр в формулу, обзовём его «R» — от слова «рассеиватель», и тоже приравняем к 0,5. Т.к. рассеиватель действительно съедает половину светового потока.
Новая формула
Е (лк) = F (лм) / S (кв.м) * n * R
Возьмём ленту со световым потоком 1200 люмен на метр и получится:
Е (лк) = 1200 (лм) / 16 (кв.м) × 0.5 *0.5 = 18,75 Лк (люкcов) даёт 1 м.п. светодиодной ленты вклеенной в световую линию и закрытой заглушкой-рассеивателем.
Допустим, делаем расчет для спальни, смотрим в выше приведённой таблице, сколько по СНиП нам нужно чтобы в таком помещении было Люксов.
Для спальни нужно — 150 лк (люксов)
Производим расчет: 150 / 18,75 = 8 метров световой линии.
Если бы мы взяли световую линию со световым потоком 450 Лк, то было бы следующее:
Е (лк) = 450 (лм) / 16 (кв.м) × 0.5 *0.5 = 7 Лк
150 / 7 = 21,4 м.п. световой линии.
Есть ещё один фокус — в стандартный профиль световой линии шириной 3см, можно вклеить параллельно 2 светодиодные ленты.

Профиль световой линии со вклеенной в 2 ряда светодиодной лентой — Фото 1

Профиль световой линии со вклеенной в 2 ряда светодиодной лентой и установленной заглушкой-рассеивателем — Фото 2

Фото 3

Фото 4
Тогда, если берём последний пример, то нам, всё также нужно 21,4 м.п. светодиодной ленты, а вот профиля световой линии можно взять в двое меньше количество 21,4 / 2 = 10,7м.п., главное вклеить в него 2 светодиодные ленты параллельно.
Последний, важный штрих в расчётах. Учитываем высоту помещения
Все вышеуказанные расчёты были верны для помещений с высотой потолка не больше 2,7м. Если потолки выше, то и света нужно пропорционально больше.
Пример, если у вас потолок высотой 3.3м, то считаете, на сколько ваш потолок выше чем 2,7м.
3.3м/2.7м = 1.222 раза больше.
Из чего следует, что ко взятым из таблицы люксам нужно добавить ещё 22.2% (ну или просто умножить их на 1.222).
Т.е. вместо того, чтобы подбирать освещение способное дать 150 Люксов, что было бы верно для потолков высотой 2,7м, мы должны подобрать освещение способное дать 150 + 22,2% = 183,3 Люкса, что будет верно для потолков высотой 3,3м.
Пересчитаем, для примера, вариант с лентой у которой световой поток 1200 люксов.
Е (лк) = F (лм) / S (кв.м) * n * R
Е (лк) = 1200 (лм) / 16 (кв.м) × 0.5 *0.5 = 18,75 Лк
Теперь уже не 150, а 183,3 делим на получившиеся 18,75
183,3 /18,75 = 9,77м световой линии потребуется вместо 8 метров, как это было в предыдущем варианте.
Можно считать и наоборот, просто к 8 метрам прибавить 22,2%, получатся те же 9,77м.
Заключение
Надеемся, что на этом, полностью закрыли вопрос с заменой основного освещения, световыми линиями. Теперь вы всегда сможете рассчитать их необходимое количество по указанным выше формулам.
Калькулятор расчёта освещения
В данном калькуляторе, вы можете расчитать длинну световых линий достаточную для полноценного освещения помещения. Также можно расчитать и количество светильников.
Расчёт производится с учётом размера помещения, светового потока* создаваемого светодиодной лентой и норм освещённости помещения.
*Световой поток — измеряется в Люменах (Лм), данная характеристика всегда указывается на упаковке светодиодной ленты.
В расчёте используется следующая формула:
Е (лк) = F (лм) / S (кв.м) * n * R — справедливо для помещений с высотой потолка 2,7 м.
Где:
Е — это освещенность (измеряется в Люксах).

F — световой поток, он же яркость (измеряется в Люменах) создаваемый 1 м.п. светодиодной ленты.

S — площадь помещения в метрах квадратных.

n — поправочный коэффициент. Не весь свет дойдёт до «рабочих поверхностей», что-то попадёт на стены, потолок и другие предметы в помещении, от чего света, там где он нужен, будет меньше. Коэффициент в среднем равен 0,5.

R — поправочный коэффициент от рассеивающей свет заглушки световой линии. Заглушка, делает свет от светодиодов равномерным, но уменьшает световой поток. Коэффициент в среднем равен 0,5.

Калькулятор освещения
Укажите тип рассчитываемого освещения
Световые линии Светильники Парящая или контурная подсветки
Выберите помещение
Кабинет, библиотека (300 Лк)Детская (200 Лк)Кухня (150 Лк)Жилая комната, спальня, гостиная (150 Лк)Коридор, туалет, ванная (50 Лк)
Площадь помещения (м²) Величина светового потока (Лм/м²) Высота помещения (по умолчанию 2,7м. )
Открыть доп. параметры
Коэфициент рассеивания света (по умолчанию 0,5) Коэфициент поглощения света заглушкой световой линии (по умолчанию 0,5)
См. также
Калькулятор стоимости натяжного потолка
формулы для подбора сопротивления гашения на 12в
1. Таблица напряжения светодиодов в зависимости от цвета
2. Онлайн калькулятор для расчета светодиодов
3. Расчет резистора токоограничителя
3.1. Последовательное соединение светодиодов
3.2. При параллельном соединении
3.3. При одном светодиоде
светодиоды разных цветовых оттенков имеют разные прямые рабочие напряжения. Они устанавливаются подбором токоограничивающего сопротивления светодиода. Чтобы вывести световой прибор на номинальный режим, нужно запитать p-n переход рабочим током. Это делается путем расчета резистора для светодиода.
Таблица напряжений светодиодов в зависимости от цвета
Рабочие напряжения светодиодов разные. Они зависят от материалов полупроводникового p-n перехода и связаны с длиной волны излучения света, т.е. оттенком цвета свечения.
Таблица номинальных режимов различных цветовых оттенков для расчета демпфирующего сопротивления приведена ниже.
Цвет люминесценции Постоянное напряжение, В
Оттенки белого 3–3,7
Красный 1,6–2,03
Оранжевый 2,03–2,1
Желтый 2,1-2,2
Зеленый 2,2–3,5
Синий 2,5–3,7
Фиолетовый 2,8–4, 04
Инфракрасный 1,9 или менее
Ультрафиолет 3,1-4,4
Из таблицы видно, что 3 вольта можно использовать для включения всех видов излучателей , кроме приборов с белым оттенком, частично фиолетовых и всех ультрафиолетовых. Это связано с тем, что необходимо «израсходовать» некоторую часть напряжения питания для ограничения тока через кристалл.
С блоками питания 5, 9 или 12 В можно питать одиночные диоды или цепочки из 3 и 5-6 диодов последовательно.
Последовательные цепочки снижают надежность устройств, в которых они используются, примерно в разы по количеству светодиодов. Параллельное соединение повышает надежность в той же пропорции: 2 цепи — в 2 раза, 3 — в 3 раза и т. д.
Но беспрецедентная продолжительность работы источников света от 30-50 до 130-150 тысяч часов оправдывает падение надежности, ведь от этого зависит срок службы прибора. Даже 30-50 тысяч часов работы по 5 часов в день — 4 часа вечером и 1 утром каждый день — это 16-27 лет работы . За это время большая часть светильников устареет и будет списана. Поэтому последовательное соединение широко используется всеми производителями светодиодных приборов.
Онлайн-калькулятор для расчета светодиодов
Для автоматического расчета потребуются следующие данные:
напряжение источника или источника питания, В;
номинальное постоянное напряжение аппарата, В;
постоянный номинальный рабочий ток, мА;
Количество светодиодов в цепочке или включенных параллельно;
Схема подключения светодиодов.
Исходные данные можно взять из паспорта диода.
После их ввода в соответствующие окна калькулятора нажмите «Рассчитать» и вы получите номинал резистора и его мощность.
Расчет номинала резистора диодного токоограничителя
На практике применяют два вида расчета — графический — по вольт-амперной характеристике диода и математический — по его номинальным данным.
Схема подключения преобразователя к источнику питания.
На рисунке:
Е — источник питания, имеющий на выходе значение Е;
«+»/»-» — полярность подключения светодиода: «+» — анод, показан на схемах треугольником, «-» — катод, показан на схемах крестиком;
R — сопротивление токоограничивающее;
У _{светодиод} — прямой, он же рабочего напряжения;
I — рабочий ток через устройство;
обозначим напряжение на резисторе как U _R .
Тогда схема для расчета будет выглядеть так:
Схема для расчета резистора.
Рассчитаем сопротивление для ограничения тока. Напряжение U в цепи будет распределяться следующим образом:
U = U _R + U _led или U _R + I × R _led , в вольтах,
где R _{Светодиод} — внутреннее дифференциальное сопротивление p-n перехода.
Путем математических преобразований получаем формулу:
R = (U-U _led )/I, в Ом .
Значение U может быть получено из значений таблицы данных.
Рассчитаем номинал токоограничивающего резистора для светодиода Cree модели Cree XM-L, который имеет бин T6.
Его характеристики: Типовое номинальное U _LED = 2,9 В, максимальное U _LED = 3,5 В, рабочий ток I _LED =0,7 А.
Для расчета используем U _LED = 2,9 В.
R = (U-U _led )/I = (5-2,9)/0,7 = 3 Ом.
Расчетное значение равно 3 Ом. Выбираем элемент с допуском точности ±5%. Этой точности более чем достаточно, чтобы установить рабочую точку на 700 мА.
Значение сопротивления округлить в большую сторону. Это уменьшит силу тока, световой поток диода и повысит надежность работы за счет более щадящего теплового режима кристалла.
Рассчитаем необходимую рассеиваемую мощность для этого резистора:
P = I² × R = 0,7² × 3 = 1,47 Вт
На всякий случай округлим до ближайшего большего значения, 2 Вт. Схемы последовательного и параллельного соединения светодиодов широко используются и показывают особенности этих соединений. Последовательное соединение одинаковых элементов делит между собой напряжение источника поровну. При разных внутренних сопротивлениях оно пропорционально сопротивлениям. При параллельном соединении напряжение одинаково, а ток обратно пропорционален внутренним сопротивлениям элементов.
Когда светодиоды соединены последовательно.
При последовательном соединении анод первого диода в цепочке подключен к «+» источника питания, а катод — к аноду второго диода. И так до последнего диода в цепочке, катод которого подключен к «-» истока. Ток в последовательной цепи одинаков во всех ее элементах. То есть она одинаковой величины через любой световой прибор. Внутреннее сопротивление открытого, т. е. светоизлучающего кристалла, составляет десятки и сотни Ом. Если по цепи протекает 15-20 мА при сопротивлении 100 Ом, то на каждом элементе будет 1,5-2 В. Сумма напряжений на всех устройствах должна быть меньше, чем у источника питания. Разницу обычно гасят специальным резистором, выполняющим две функции:
Ограничивает номинальный рабочий ток;
Обеспечивает номинальное прямое напряжение на светодиоде.
Читайте также
Подключение светодиода к 12 вольтам

При параллельном подключении
Параллельное подключение возможно двумя способами.
Схема подключения параллельного соединения.
На верхней картинке видно как включать не хочется. При таком соединении одно сопротивление обеспечит равенство токов только в том случае, если кристаллы совершенны и длина питающих проводников одинакова. Но разброс параметров полупроводниковых приборов при изготовлении не позволяет сделать их идентичными. И выбор тех же самых резко увеличивает цену. Разница может составлять 50-70% и более . Собрав конструкцию, вы получите разницу в свечении не менее 50-70%. Кроме того, выход из строя одного радиатора изменит работу всех: при разрыве цепи один погаснет, остальные будут светить ярче на 33% и сильнее греться. Их деградации будет способствовать перегрев – изменение оттенка свечения и снижение яркости.
В случае короткого замыкания в результате перегрева и прогорания кварца может выйти из строя токоограничивающий резистор.
Нижняя опция позволяет установить желаемую рабочую точку любого диода, даже если они имеют разную мощность.
Схема последовательно-параллельного соединения приборов.
Три светодиодных элемента и один токоограничивающий резистор соединены последовательно на 4,5 В. Полученные цепочки соединены параллельно. Каждый диод несет 20 мА, а все вместе 60 мА. На каждом из них вы получите менее 1,5 В, а на ограничителе тока — не менее 0,2-0,5 В. Интересно, что при использовании блока питания на 4,5 В могут работать только инфракрасные диоды с прямым напряжением менее 1,5 В. его, либо нужно увеличить питание хотя бы до 5 В.
Прямое параллельное соединение светодиодных элементов (верхняя часть схемы) не рекомендуется из-за разброса параметров 30-50% и более. Используйте схему с отдельными резисторами для каждого диода (нижняя часть) и соедините уже пары диод-резистор параллельно.
При одиночном светодиоде
Резистор для одиночного светодиода используется только при их мощности до 50-100 мВт . При более высоких значениях мощности КПД силовой цепи значительно снижается.
Если прямое рабочее напряжение диода намного ниже напряжения питания, то использование ограничительного резистора приводит к большим потерям. Электричество высокого качества и стабильности, с тщательно отфильтрованными пульсациями, обеспечиваемое 3-5 типами защиты блока питания, не преобразуется в свет, а просто пассивно рассеивается в виде тепла.
Для выходов высокой мощности используются следующие драйверы драйверов — Для выходов высокой мощности используются токоограничивающие резисторы.
Использование токоограничивающего резистора для настройки рабочего светодиода — это простой и надежный способ обеспечить оптимальную работу светодиода.
Видео примеры простого расчета сопротивления.
Но при мощности диодов свыше ста милливатт необходимо использовать автономные или встроенные источники стабилизации тока или драйверы.
Купить светодиодный калькулятор онлайн в Индии
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.
( 28 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )
Узнайте больше о светодиодном калькуляторе
Хотите купить светодиодный калькулятор? Вы пришли в нужное место! На Etsy вы можете найти широкий выбор светодиодных онлайн-калькуляторов в Индии, от единственных в своем роде вариантов ручной работы до старинных сокровищ, готовых снова полюбиться. Наш глобальный рынок — это активное сообщество реальных людей, от производителей и независимых дизайнеров до творческих предпринимателей, которые подключаются к специальным товарам, чтобы вы могли просматривать последние списки светодиодных калькуляторов от продавцов Etsy не только со всех уголков Индии, но и со всего мира. мир. Продавцы на Etsy могут продавать различные типы светодиодных калькуляторов, и вы обязательно найдете то, что идеально соответствует вашим потребностям и эстетике. Используйте фильтр, чтобы уточнить результаты поиска в соответствии с вашими требованиями и заблокировать элемент, который соответствует всем требованиям. Вы можете найти более подробную информацию в разделе описания в правой части каждой страницы со списком, включая правила доставки и возврата, чтобы помочь вам принять обоснованное решение во время совершения покупок. Изучая предложения нашего сообщества продавцов, вы найдете множество вариантов, от последних тенденций до классики на все времена. Еще не готовы к выезду? Просто «добавьте в избранное» свой выбор с помощью кнопки с сердечком, чтобы легко получить к нему доступ позже! Правила доставки могут различаться, но некоторые из наших продавцов могут предлагать бесплатную доставку при покупке у них.
