Каркас для трансформатора. Особенности изготовления каркасов для трансформаторов малой мощности

alexxlabРазное
Как правильно сделать каркас для трансформатора. Какие материалы лучше использовать для каркаса. Как рассчитать размеры каркаса трансформатора. Каковы особенности изготовления картонных и гетинаксовых каркасов.

Содержание

Материалы для изготовления каркасов трансформаторов

Для изготовления каркасов маломощных трансформаторов обычно используются следующие материалы:

  • Гетинакс — наиболее распространенный материал, обладает хорошими электроизоляционными свойствами
  • Текстолит — прочный материал, но более дорогой чем гетинакс
  • Картон электроизоляционный (марки ЭВ, ЭВТ) — дешевый материал, но гигроскопичный
  • Прессованные пластмассы — используются в заводских условиях для серийного производства

Гетинакс является оптимальным выбором для самостоятельного изготовления каркасов благодаря удачному сочетанию электрических, механических и технологических свойств. Картон применяется только для недорогих бытовых трансформаторов низкого класса нагревостойкости.


Конструкция каркаса трансформатора

Типовая конструкция каркаса трансформатора включает следующие элементы:

  • Гильза — основная часть для намотки обмоток
  • Щеки — боковые стенки каркаса
  • Выводы обмоток — лепестки или планки для подключения проводов

Гильза изготавливается из листового материала путем сгибания или склеивания. Щеки крепятся к гильзе с помощью клея или специальных выступов. Выводы обмоток обычно делаются на щеках каркаса.

Расчет размеров каркаса трансформатора

Основные размеры каркаса определяются габаритами магнитопровода трансформатора:

  • Внутренние размеры гильзы должны быть на 0,5-1 мм больше размеров стержня магнитопровода
  • Высота гильзы равна высоте окна магнитопровода
  • Размер щек должен обеспечивать зазор не менее 0,5 мм между обмотками и ярмом магнитопровода

Толщина стенок каркаса выбирается в зависимости от мощности трансформатора — от 0,5 мм для маломощных до 2-3 мм для более мощных устройств.

Особенности изготовления гетинаксовых каркасов

При изготовлении каркасов из гетинакса следует учитывать ряд важных моментов:


  • Листы гетинакса толщиной до 2,5 мм можно резать ножницами, более толстые — на циркулярной пиле
  • Гетинакс толщиной 3-4 мм можно штамповать с предварительным нагревом до 80-120°C
  • Края деталей нужно закруглять для предотвращения повреждения изоляции провода
  • Швы каркаса следует проклеивать бакелитовым лаком для повышения жесткости
  • Весь каркас рекомендуется покрыть лаком для защиты от влаги

Соблюдение этих правил позволит изготовить качественный и надежный каркас для трансформатора.

Технология изготовления картонных каркасов

Картонные каркасы изготавливаются следующим образом:

  1. Гильза выполняется из картона толщиной 0,5-1,5 мм путем сгибания на оправке
  2. Щеки делаются двойными — внутренние из картона 1-1,5 мм, наружные 0,5 мм
  3. Детали склеиваются бакелитовым или другим клеящим лаком
  4. После сборки каркас пропитывается церезином, головаксом или лаком

Картонные каркасы уступают по качеству гетинаксовым, но могут применяться для недорогих бытовых трансформаторов при условии хорошей пропитки.


Секционированные каркасы трансформаторов

Для некоторых типов трансформаторов применяются секционированные каркасы с внутренними перегородками. Особенности их изготовления:

  • Каркас разделяется на 2-3 секции перегородками
  • Вывод проводов из внутренних секций выполняется через пазы в перегородках
  • Для выводов используются полоски латунной фольги толщиной 0,15-0,2 мм
  • Перегородки могут быть составными для размещения выводов

Секционированные каркасы сложнее в изготовлении, но позволяют улучшить изоляцию между обмотками трансформатора.

Разделка выводов обмоток трансформатора

Правильная разделка выводов обмоток важна для надежной работы трансформатора:

  • Выводы обычно размещаются на щеках каркаса
  • Используются специальные лепестки («петушки») или полоски из латуни
  • Для высоковольтных обмоток увеличивают расстояние между выводами
  • Не рекомендуется делать разметку острыми инструментами
  • При большом количестве выводов используют отдельную планку

Качественная разделка выводов обеспечивает удобство монтажа и высокую электрическую прочность трансформатора.


Рекомендации по изготовлению каркасов трансформаторов

При самостоятельном изготовлении каркасов трансформаторов следует придерживаться следующих рекомендаций:

  • Выбирать оптимальный материал с учетом назначения и условий эксплуатации трансформатора
  • Тщательно рассчитывать размеры каркаса под конкретный магнитопровод
  • Обеспечивать необходимую механическую прочность конструкции
  • Выполнять качественную изоляцию между обмотками и от магнитопровода
  • Продумывать удобную разделку выводов обмоток
  • Покрывать готовый каркас влагозащитными составами

Соблюдение этих рекомендаций позволит изготовить надежный каркас, обеспечивающий долговременную и безопасную работу трансформатора.


Каркасы маломощных силовых трансформаторов | Практика

Електроенергетика мережi, обладнання

Деталі
Категорія: Практика
  • трансформатор

Обмотки трансформаторов обычно выполняются на каркасах. В заводских условиях для серийных работ их часто выполняют прессованными из пресспорошков. Последние в зависимости от состава могут иметь те или иные электрические, механические и физические свойства. Однако при мелкосерийном производстве каркасы изготовляют наборными из слоистых пластиков, гетинакса, текстолита, в некоторых случаях из картона (применяется картон ЭВ). В основном применяется гетинакс. Картон очень гигроскопичен, без пропитки рекомендован быть не может, но и после пропитки он значительно уступает гетинаксу.

Гетинакс и текстолит хорошо поддаются обработке. Обрезка листов до 2,5 мм может выполняться на гильотинных ножницах. Более толстые листы обрезаются на циркульной пиле. Гетинакс и текстолит малой толщины можно штамповать в холодном состоянии. При толщине 3—4 мм требуется предварительный подогрев до 80—120° С. На рисунке 3 даны образцы заготовок для каркасов. Они либо штампуются, либо вырезаются на малой циркульной пиле с фрезой 80—100 мм, а для окон не более 30—40 мм. В любительских условиях можно их выпиливать лобзиком с последующей опиловкой надфилем. При том и другом выполнении швы следует проклеить бакелитовым лаком (или клеем БФ-2) и весь каркас покрыть лаком. Это, помимо придания жесткости каркасу, повышает влагозащиту обмотки. Гетинакс в листах для снижения гигроскопичности покрывается тонким слоем лака. При механической обработке в процессе изготовления каркаса этот слой повреждается, кроме того, обнажаются торцы пластин, а вдоль листов гигроскопичность и влагопоглощаемость значительно повышены.
а, б — детали гильзы; в — щеки; г—различное выполнение выводов; 1 — более жесткий каркас; 2 — упрощенныйРисунок 3 — Заготовки для каркаса Обычно для гильзы каркаса применяют гетинакс одинаковой толщины. Однако рекомендуется для деталей гильзы, показанной на рисунке 3,б, применять гетинакс повышенной толщины. После сборки каркаса ребра гильзы обычно закругляются для уменьшения излома провода на первых слоях. Значительное закругление снижает прочность каркаса. При повышенной толщине этих сторон гильзы можно увеличить закругление (рисунок 4).
Рисунок 4 — Закругление углов гильзы Испытание прочности эмальслоя провода производится навиванием 10 витков провода на стержень диаметром, равным 4-кратному для проводов до 0,96 мм, 5-кратному для проводов диаметром до 1,56 мм и 6-кратному для проводов диаметром до 2,44 мм. При намотке провода на каркас, помимо изгиба, имеют место сильный натяг и растяжение провода. Учитывая это, указанную кратность надо увеличить в 2—З раза. Следовательно, для провода диаметром 1 мм следует взять радиус закругления порядка 4—5 мм. Указанные нормы ГОСТ 2773-51 даны для провода ПЭЛУ. Большинство других марок (ПЭВ и др.) более эластичны, но уменьшать радиус не следует. Надо иметь в виду, что при этом обеспечивается более ровная и плотная обмотка как с торцов, так и в окне магнитопровода. При этом допустимо для деталей гильзы, приведенной на рисунке 3,а, применить более тонкий гетинакс, повышенная толщина деталей (рисунок 3,б) обеспечит достаточную жесткость каркаса. Примерные значения толщины гетинакса даны в таблице 1. Таблица 1 – Значения толщины гетинакса

Мощность, Вт

Размеры, мм, деталей

а

б

в
До 10

0,5

0,7—1,5

1,0—1,2
До 100

0,7—1,0

2,0—4,0

1,0—2,0
100 -500

1,0-2,0

3,0-6,0

1,5-3,0

Для трансформаторов мощностью 300—1000 Вт в зависимости от диаметра применяемого провода целесообразно для увеличения радиуса закругления не увеличивать толщину деталей гильзы, как указано выше, а применять гетинаксовые вкладыши, аналогичные тому, как это выполнялось при намотке витых магнитопроводов, вставляя такие вкладыши в каркас, что обеспечивает по торцевым сторонам гильзы требуемый радиус закругления. Подобные вкладыши целесообразно применять также, когда толщина набора магнитопровода более чем в 2 раза превосходит ширину рабочего стержня. У каркасов на детали рисунка 3,б часто откалываются «усики», крепящие щеки каркаса. Следует эту деталь удлинять, чтобы выступающие части были не менее 2—3 мм. Внутренний размер гильзы делается шире рабочего стержня магнитопровода на 0,5 мм (и более в зависимости от размеров магнитопровода). По ширине щек и длине каркаса между сталью магнитопровода и каркасом должны быть зазоры не менее 0,5 мм. На пластинах длину каркаса значительно укорачивают для возможности сборки магнитопровода. При изготовлении каркаса должно быть предусмотрено, будет ли он являться отдельным аппаратом или будет монтироваться в комплекте какого-либо устройства. В последнем случае разделка выводов часто выполняется на щеках каркаса (рисунок 3). Разделка выполняется обычно на лепестках (называемых «петушками»), при отсутствии таковых их можно выполнить из полосок латуни или белой жести шириной 3,0—3,5 мм.

Предварительно следует наметить расположение выводов с учетом последующего монтажа и произвести сверловку. Надо иметь в виду, что в трансформаторах электронной аппаратуры на вторичной обмотке может быть напряжение 700—1000 В и выше. При запылении поверхности гетинакса и наличии влаги могут быть поверхностные перекрытия, при которых гетинакс склонен образовывать токопроводящие, трудно устранимые дорожки, что следует учитывать увеличением расстояния между соответствующими выводами. Не следует для сверловки отверстий делать разметку острым инструментом (например, штангенциркулем). Получающиеся при этом царапины способствуют образованию токопроводящих дорожек. При большом числе выводов разделка часто выполняется на планке с петушками, укрепленными на трансформаторе. При малом числе иногда выполняют гибкими концами с цветной маркировкой для непосредственного монтажа. В изделиях ширпотреба часто каркас выполняют из картона ЭВ (ЭВТ), предназначенного для работы на воздухе. Выполнить качественный и достаточно жесткий каркас из картона сложнее, чем из гетинакса. Картонный каркас допустимо применять по нагревостойкости в классе У. Он может быть выполнен, как показано на рисунке 5. Гильза выполняется из картона толщиной 0,5— 1,5 мм, щеки следует делать двойными, внутренние из картона 1— 1,5 мм и наружные 0,5 мм. Гильза изгибается и склеивается на болванке. При толщине картона 1 мм и выше боковые изгибы следует надрезать и часть толщины снимать, склеивать каркас бакелитовым или другим клеящим лаком. После просушки каркас пропитывается церезином, головаксом или пропиточным лаком. Картонный каркас можно допускать только для неответственных изделий. 1 — боковые изгибы гильзыРисунок 5 – Картонный каркас Иногда бывает целесообразным выполнять каркасы секционированными, как показано на рисунке 6. При количестве секций более двух представляет затруднение вывод внутренних концов обмоток от промежуточных секций. Выполнение вывода по внутренней стенке переборки проводом нежелательно, лучше вывод выполнить полоской латунной фольги толщиной 0,15—0,2 мм, сделав предварительно в переборке на небольшую глубину паз по ширине фольги (3—4 мм). Паз следует закрыть тонкой лакотканью на бакелитовом лаке или переборку склеить из двух пластин тонкого гетинакса с полоской фольги между ними (или двумя — для вывода на обе стороны переборки). a — двухсекционный; б — трехсекционный; пунктиром дана дополнительная переборкаРисунок 6 — Секционированные каркасы Стоимость секционированных каркасов выше, они требуют более качественного выполнения, и отпадает возможность применения прессованных каркасов. Поэтому их применение в ряде случаев не оправдывается.

  • Попередня
  • Наступна

Трансформатори

Близьки публікації

  • Теплопроводность обмоток и охлаждение трансформаторов малой мощности
  • Теплопередача в трансформаторах и вязкостные свойства масел
  • Эксплуатация трансформаторного масла
  • Сушка активной части силовых трансформаторов
  • Стяжка и крепеж силового трансформатора

Copyright © 2007 — 2022 Електроенергетика При цитуванні — посилання є обов`язковим (в інтернеті — активне гіперпосилання).

Наверх

Каркас для трансформатора

В подвесных машинах станина отсутствует; для размещения узлов служит каркас трансформатора или литой корпус из алюминиевых сплавов. Увеличение сварочного тока производится нажатием на кнопку управления больше — КУБ, выведенную на стенку каркаса трансформатора. Гетинакс марки VI или VIII толщиной листа 2 — 2 3 мм, марки I применяется для изготовления каркасов трансформаторов толщиной 1 5 — 2 мм. Прессшпан-электрокартон, пропитанный парафином или специальными лаками, выпускается толщиной 0 1 — 3 мм и применяется для изготовления каркасов трансформаторов и катушек.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • ИЗГОТОВЛЕНИЕ ТРАНСФОРМАТОРА
  • Способ изготовления трансформатора
  • электрические сети, оборудование, документация, инструкции
  • Каркасы для намотки катушек трансформаторов
  • Уважаемый Пользователь!
  • База данных: ТН ВЭД ЕАЭС – декларирование (примеры)
  • Как изготовить и намотать трансформатор своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Намотка ТСШ-170 каркаса

ИЗГОТОВЛЕНИЕ ТРАНСФОРМАТОРА


Суббота, Прикрепления: Carcass. При копировании материалов сайта — активная ссылка на сайт обязательна! В помощь радиолюбителю Используются технологии uCoz radionet. Страница 1 из 1 1. Модератор форума: nean. Каркас для обмоток трансформатора. Дата: Суббота, Кто делал сам — подскажите? И из чего лучше и проще? Дата: Воскресенье, Всё зависит от навыков в намотке и смекалке. Иногда мотаю без каркаса на гильзе,либо из картона склеиваю каркас. Раньше мудохался и выпиливал из текстолита,что попадало-смотря,какая мощность транса.

Как сказал като , зависит от мощности транса и от его применения. Можно какие-то трансы мотать на упрощённых каркасах только каркас вокруг сердечника, без боковых щёчек. Конечно лучше всего каркасы их текстолита, тем более, если постараться для себя любимого, можно и «помудохаться».

Потом гетинакс их можно аккуратно обработать , плотный картон труднее в обработке , можно в принципе из тонкой фанеры, оргстекло если танс не силовой и не будет греться. Вообще здесь всё зависит от возможностей и наличия материала. И всем, кто делает каркасы, в помощь простая программа для расчёта и изготовления каркасов трансформаторов.


Способ изготовления трансформатора

Процесс изготовления силового трансформатора состоит из нескольких этапов В первую очередь следует изготовить каркас катушки трансформатора Затем выполняется намотка на каркас обмоток катушки После этого нужно собрать трансформатор , установив внутрь катушки стальной сердечник Наконец, необходимо проверить изготовленный трансформатор. Каркас для катушки трансформатора может быть изготовлен из картона или прессшпана, как показано на рис 65 Гильза выполняется из полоски шириной, равной высоте окна сердечника, и длиной, равной периметру рабочего керна сердечника Щечки вырезаются так, чтобы гильза входила в их отверстия Гильза со щечками скрепляется полосками бумаги казеиновым клеем. Сборка каркаса производится в такой последовательности Сначала обе щечки складываются вместе, одна к другой В окно щечек вставляются две сложенные детали 1 в вертикальном положении, затем их поворачивают в горизонтальное положение и разводят: одну деталь в верхнюю часть щечек, а вторую — в нижнюю и вытягивают на себя до упора Далее устанавливают детали 2 так, чтобы их выступы вошли во впадины деталей 1 Образуется гильза со щечками у одного края, которая легко рассыпается Наконец, одну щечку передвигают по гильзе вперед до упора, после чего каркас уже оказывается прочным и рассыпаться не может. Изготовление прокладок является серьезным делом, так как допущенная небрежность приводит либо к пробою между витками катушки, либо к значительному увеличению ее размеров Для прокладок нужно заранее нарезать длинные полоски бумаги шириной на 5 мм больше эффективной высоты окна h По бокам полоски аккуратно надрезаются на глубину мм, как показано на рис 67 Это дает возможность обогнуть гильзу, а бахрома, примыкая. При отсутствии намоточного станка удобно пользоваться ручной дрелью, зажатой в тисках в горизонтальном положении В окно каркаса катушки помещают деревянную бобышку с отверстием посередине В него вставляют длинный винт, закрепляют бобышку гайкой, а хвостовик винта зажимают в патрон дрели Катушка с обмоточным проводом устанавливается на горизонтальной оси под тисками Левой рукой вращают ручку дрели, а правой держат наматываемый провод, создавая натяжение.

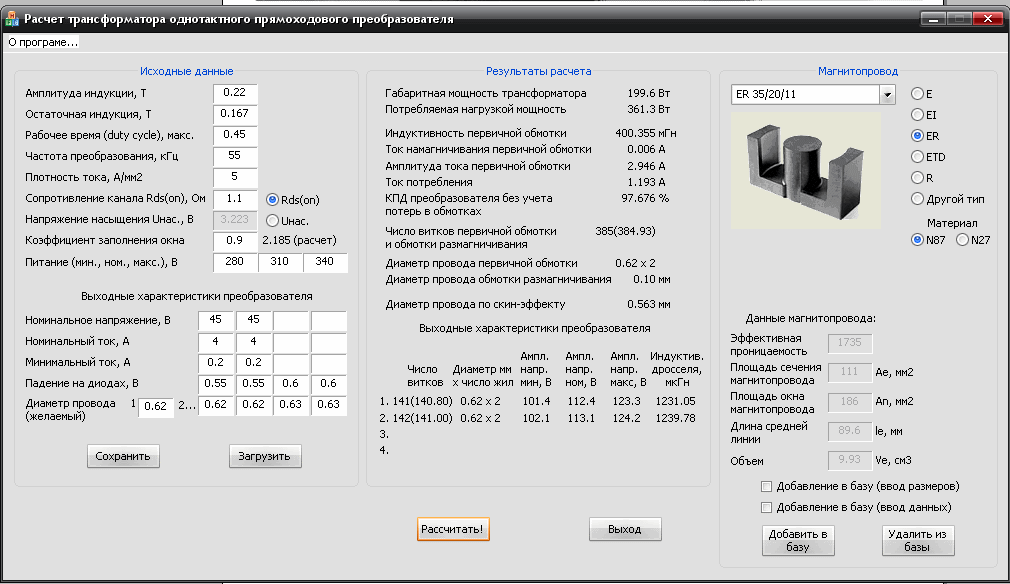

Программа для расчёта каркаса трансформатора. Скачать по ссылке Программа для расчёта каркасов трансформаторов. Автор. Discorezс .

электрические сети, оборудование, документация, инструкции

Roger Wilco. Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Изготовление каркасов катушек трансформаторов. Практика Секреты самодельщика. Сделать хорошую катушку для трансформатора — не самая простая задача. Предлагаю возможный способ её решения: 1. Из фанеры или другого подходящего материала изготавливается шаблон с сечением, соответствующим сечению используемого сердечника. Готовый шаблон обматывается скотчем для предотвращения приклеивания деталей каркаса. Имя героя неизвестно BMB.

Каркасы для намотки катушек трансформаторов

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей.

Компактные многофункциональные инфракрасные камеры серии IC от TROTEC демонстрируют убедительную производительность с точностью термографических измерений в режиме реального времени, обширный температурный диапазон и разнообразие функций — в сочетании с удивительно низкой ценой, имеют непревзойденное соотношение цены и качества.

Уважаемый Пользователь!

Електроенергетика мережi, обладнання. Каркасы маломощных силовых трансформаторов. Обмотки трансформаторов обычно выполняются на каркасах. В заводских условиях для серийных работ их часто выполняют прессованными из пресспорошков. Последние в зависимости от состава могут иметь те или иные электрические, механические и физические свойства.

База данных: ТН ВЭД ЕАЭС – декларирование (примеры)

Намотать трансформатор своими руками — процесс не столько сложный, сколько длительный, требующий постоянной концентрации внимания. Тем, кто приступает к такой работе в первый раз, бывает трудно разобраться, какой материал использовать и как проверить готовый прибор. Пошаговая инструкция, представленная ниже, даст новичкам ответы на все вопросы. Прежде чем приступить непосредственно к намотке, необходимо запастись всеми необходимыми для выполнения работы приспособлениями и инструментами:. Если под рукой окажется дрель — сделать это будет гораздо проще. Дрель нужно укрепить так, чтобы она находилась параллельно столу, а ее рукоять можно было свободно вращать. В патрон дрели следует вставить прут, предварительно надев на него колодку с закрепленным на ней каркасом трансформатора. Предпочтение лучше отдать пруту с резьбой, в этом случае колодку можно будет зафиксировать зажатием гайками с обеих сторон.

Как изготовить трансформатор, каркас трансформатора и намотка обмоток, полезные советы.

Как изготовить и намотать трансформатор своими руками

На сегодняшний период времени увеличивающие или уменьшающие трансформаторы применяются для изменения напряжения. Данное устройство является машиной с высоким уровнем КПД и используется в большинстве сферах техники. Нередко людей интересует, как создать каркас и другие части трансформатора собственноручно.

Есть феррит Ш I но нет каркаса. Из чего и как можно сделать каркас для намотки провода, чтобы получился трансформатор, который можно впаять в плату? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic.

В описаниях некоторых радиоконструкций, особенно с питанием от сети переменного тока, нередко приводятся д: чные самодельных трансформаторов. Нужное железо и медный провод в эмалевой изоляции достать к ним несложно железо, например, можно использовать от негодного или ненужного трансформатора, медный провод продается в магазинах радиотоваров , а вот но дальнейшим действиям возникает немало вопросов.

При постройке приемника, усилителя или другой радиоаппаратуры радиолюбителю приходится сталкиваться с работой по переделке старого или по изготовлению нового трансформатора. Радиолюбители, впервые приступающие к такой работе, часто не представляют себе достаточно ясно, как произвести намотку, какой подобрать материал и как испытать изготовленный трансформатор. Сведения по этим вопросам, почерпнутые из журнальных статей и книг, обычно бывают недостаточны, и радиолюбителю приходится большую часть работы делать, полагаясь на свою смекалку, или прибегать к помощи и советам более опытного товарища. Учитывая это, автором данной брошюры предпринята попытка дать в систематизированном виде необходимые указания по изготовлению маломощных трансформаторов и научить практическим приемам их намотки в домашних условиях или в радиокружке. На заводах при массовом серийном или поточном производстве трансформаторы обычно наматываются на специальных, часто автоматизированных станках. Радиолюбителям трудно, конечно, рассчитывать на специальный намоточный станок, и поэтому намотку трансформаторов они производят обычно или непосредственно от руки, или с помощью простых намоточных приспособлений. Рассмотрим, как можно из подручных материалов и при помощи обычных инструментов изготовить простые приспособления для намотки.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут.


Каркас для трансформатора своими руками

Повышающие или понижающие трансформаторы на сегодняшний день используются для преобразования напряжения. Их устройство представляет собою машину, которая имеет высокое КПД и применяется во многих областях техники. Многие часто задаются вопросом, как сделать трансформатор своими руками. Для того чтобы самостоятельно собрать это устройство могут потребоваться определенные знания.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Намоточный станок для трансформаторов своими руками
  • Как сделать трансформатор своими руками? (видео)
  • Как намотать трансформатор
  • Трансформаторное железо своими руками
  • Как сделать трансформатор своими руками?
  • Как намотать катушку или трансформатор
  • Юный техник — для умелых рук 1985-10, страница 10
  • Как изготовить и намотать трансформатор своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: как намотать трансформатор (часть 1)

Намоточный станок для трансформаторов своими руками


Автомобильный инвертор вольт Ватт своими руками. Трансформатор А как сделать. Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? Первое что вам нужно — это трансформатор с выходным напряжением 12 Вольт — Простой преобразователь 12 — В своими руками трансформатор от намотать. Трансформатор своими руками Пример как сделать своими руками можно намотать без. При постройке приемника, усилителя или другой радиоаппаратуры радиолюбителю приходится сталкиваться с работой по переделке старого или по изготовлению нового трансформатора.

Радиолюбители, впервые приступающие к такой работе, часто не представляют себе достаточно ясно, как произвести намотку, какой подобрать материал и как испытать изготовленный трансформатор.

Сведения по этим вопросам, почерпнутые из журнальных статей и книг, обычно бывают недостаточны, и радиолюбителю приходится большую часть работы делать, полагаясь на свою смекалку, или прибегать к помощи и советам более опытного товарища.

Учитывая это, автором данной брошюры предпринята попытка дать в систематизированном виде необходимые указания по изготовлению маломощных трансформаторов и научить практическим приемам их намотки в домашних условиях или в радиокружке. На заводах при массовом серийном или поточном производстве трансформаторы обычно наматываются на специальных, часто автоматизированных станках. Радиолюбителям трудно, конечно, рассчитывать на специальный намоточный станок, и поэтому намотку трансформаторов они производят обычно или непосредственно от руки, или с помощью простых намоточных приспособлений.

Рассмотрим, как можно из подручных материалов и при помощи обычных инструментов изготовить простые приспособления для намотки. Простейшее такое приспособление показано на фиг. Оно состоит из двух стоек 1 или металлической скобы , укрепленных на доске 2, и оси 3 из толстого диаметром мм металлического прутка, продетого сквозь отверстия в стойках и изогнутого на одном конце в виде рукоятки.

Для намотки провода на готовый каркас 4 изготовляют деревянную колодку 5, по размерам немного меньшую, чем окно каркаса. В колодке просверливают отверстие для насадки ее на ось.

Каркас надевают на колодку, которая затем помешается на оси и закрепляется там шпилькой 6. Для того чтобы каркас не болтался и не съезжал с колодки, между ними надо вставить уплотняющий клин 7 из твердого картона или тонкой фанеры. Чтобы избежать при намотке осевого люфта, что очень важно для ровной укладки витков, на свободные участки оси между колодкой и стойками необходимо надеть отрезки трубок 8, которые можно изготовить из металлических листочков, обернув их вокруг оси 3.

Простейшее намоточное приспособление. В патрон дрели зажимается металлический прут 3, на который насаживают колодку с каркасом. Прут диаметром мм лучше всего нарезать, и тогда колодку с каркасом можно зажимать между двумя гайками 4.

В этом случае можно обойтись без колодки, зажимая каркас двумя щечками из фанеры или текстолита с отверстиями в центре. В качестве намоточного приспособления удобно также использовать готовый станочек для текстильных шпулей, моталку для перемотки кинопленки, телефонный индуктор и пр. Особенно удобна моталка для кинопленки после небольшой переделки , так как она сделана прочно и имеет мягкий безлюфтовый ход. Переделка ее заключается в замене короткого валика с замком для бобин с кинопленкой на длинную ось с резьбой и барашками для закрепления различных каркасов.

Не меньшее значение для намоточных работ, чем сам намоточный станок, имеет размоточное приспособление, на которое надевается катушка с проводом или каркас старого трансформатора, провод которого используется для новой намотки.

Чтобы у разматываемого провода не портилась изоляция, а также чтобы не было толчков что важно при рядовой укладке витков , провод должен идти совершенно равномерно. Простейшее приспособление для размотки провода изображено на фиг.

Это обычный металлический пруток 1, продетый в отверстия деревянных стоек 2, укрепленных на доске 3. Изготовление деревянной колодки для каркаса разматываемой катушки 4 в этом случае необязательно. Для того чтобы она не била и не прыгала при размотке, можно из толстого картона или бумаги свернуть нужного диаметра трубку 5, пропустить сквозь нее прут и достаточно плотно вставить ее в окно каркаса.

Простейшее приспособление для размотки провода, 1 — пруток; 2- стойки; 3- доска; 4 — катушка с проводом; 5 — трубка. Станочек для размотки провода. Лучше, однако, изготовить специальное размоточное приспособление, изображенное на фиг. Из полосы мягкой стали или другого подходящего материала сгибается скоба 1, которая крепится к доске 2 или столу. В вертикальных стойках скобы делают отверстия диаметром мм с нарезкой резьба М-5 или М-6 , в которые ввинчивают заточенные с концов на конус болтики 3.

Из металлического прута диаметром мм изготовляется нарезанная по всей длине шпилька 4, с торцов которой высверлены неглубокие отверстия мм. Конусы и шпилька комплектуются соответствующими гайками лучше барашками 5 и щечками 6 для зажима катушки или каркаса с проводом. Весьма важным в процессе намотки является возможность точного счета числа витков.

Простой, но требующий особого внимания способ — это устный отсчет каждого оборота пли через один оборот ручки станка. Если обмотка должна содержать большое число витков, то удобнее, отсчитав сотню витков, делать отметку на бумаге в виде палочки , суммируя затем все отметки. Сочленение счетчика витков с намоточным приспособлением.

В станочке с шестерепчатой передачей учитывается при этом коэффициент передачи, который следует всегда помнить. Гораздо лучше применение механического счетчика, в качестве которого можно приспособить велосипедный спидометр или счетный механизм от электросчетчика, водометра и т. Сочленение счетчика со станком можно выполнить при помощи гибкого валика куска толстостенной резиновой трубки , соединяющего ось счетчика с осью стайка фиг. В этом случае каждый раз при установке нового каркаса приходится разъединять сочленение осей, снимая гибкий валик, и после установки нового каркаса надевать его вновь.

Более удобный, но и более сложный способ сочленения заключается в том, что счетчик связывается со станком посредством пары одинаковых шестерен фиг. Каркас трансформатора или дросселя нужен для изоляции обмоток от сердечника и для удержания в порядке обмоток, изоляционных прокладок и выводов. Поэтому он должен быть изготовлен из достаточно прочного изоляционного материала.

Вместе с тем он должен выполняться из достаточно тонкого материала, для того чтобы не занимать много места в окне сердечника. Обычно материалом для каркаса служат плотный картон прессшпан , фибра, текстолит, гетинакс и т.

В зависимости от размеров трансформатора или дросселя толщина листового материала для каркаса берется от 0,5 до 2,0 мм. Для клейки картонного каркаса можно употреблять конторский универсальный клей или обычный столярный клей. Лучшим клеем, обладающим хорошей влагоустойчивостью, следует считать нитроклей эмалит, геркулес.

Соразмерность каркаса и пластин сердечника. По размерам сердечника определяются форма и размеры каркаса, после чего вычерчиваются, а затем нарезаются его детали. Если применяются трансформаторные пластины с просечкой среднего керна,то высоту каркаса делают на несколько миллиметров меньше высоты окна, чтобы без затруднений можно было вставлять пластины сердечника. Во избежание ошибок размеры пластин сердечника нужно тщательно измерить если они неизвестны и начертить на бумаге эскиз с размерами отдельных частей каркаса.

Соотношения размеров каркаса и пластин сердечника для разного типа пластин даны на фиг. Обычный каркас для трансформатора можно изготовить так. Сначала вырезают щечки каркаса и выкраивают гильзу с отворотами на торцевых сторонах согласно фиг.

Сделав надрезы в местах сгиба, выкройку свертывают в коробочку, причем сторона 1 склеивается со стороной 5. После того обе щечки надеваются на гильзу. Затем нужно отогнуть отвороты гильзы и, раздвинув щечки на края гильзы, приклеить отвороты к наружным плоскостям щечек. В углы на наружной стороне щечек можно вклеить кусочки того же картона, из которого изготовлялась гильза каркаса. Если клей достаточно прочен и надежен, то гильзу можно делать без отворотов, приклеивая щечки непосредственно на краях гильзы.

Более сложным в изготовлении является сборный каркас, но зато он обладает большой прочностью и не требует склеивания. Детали сборного каркаса изображены на фиг. Они изготовляются следующим образом.

Размеры с эскиза путем разметки переносятся на лист материала текстолита, гетинакса, фибры. Если материал не слишком толст, то детали вырезают ножницами.

Затем напильником пропиливают в них пазы. В щечках 1, после высверливания в них нескольких отверстий, выпиливают окна. Чтобы не спутать детали, их следует перед сборкой пронумеровать. Порядок сборки каркаса ясен из фиг. При сборке каркаса или приклейке щечек необходимо учесть, с какой из сторон трансформатора или с обеих и на какой из сторон щечек будут сделаны выводы, чтобы правильно расположить стороны щечек, имеющие отверстия для выводов.

Надо обратить внимание на то, чтобы стороны щечек с отверстиями в случае квадратного сечения сердечника не оказались закрытыми пластинами сердечника. Готовый склеенный или собранный каркас нужно подготовить к намотке, для чего следует напильником скруглить углы гильзы и щечек, а также снять заусеницы.

Полезно но необязательно промазать или пропитать каркас шеллаком, бакелитом и пр. В ряде случаев между соседними рядами обмоток трансформатора образуется большое напряжение, и тогда прочность изоляции самого провода оказывается недостаточной.

В таких случаях между рядами витков необходимо класть изоляционные прокладки из тонкой плотной бумаги, кальки, кабельной, конденсаторной или папиросной бумаги. Бумага должна быть ровной и при рассматривании на просвет в ней не должно быть видимых пор и проколов. Изоляция между обмотками в трансформаторе должна быть еще лучше, чем между рядами витков, и тем лучше, чем выше напряжение.

Лучшая изоляция — лакоткань, но кроме нее, нужна еще и плотная кабельная или оберточная бумага, которые прокладываются также и с целью выравнивания поверхности для удобства намотки сверху следующей обмотки.

Один слой лакоткани всегда желателен, однако ее можно заменить двумя-тремя слоями кальки или кабельной бумаги. Измерив расстояние между щечками готового каркаса, можно приступить к заготовке изоляционных полос бумаги. Для того чтобы крайние витки обмотки не заваливались между краями полос и щечками, бумагу нарезают несколько более широкими полосами, чем расстояние между щёчками каркаса, а края на 1, мм надрезаются ножницами или просто загибаются. При намотке надрезанные или загнутые полосы закрывают крайние витки обмотки.

Длина полос должна обеспечить перекрытие периметра намотки с нахлестом концов на см. Для изоляции выводов, мест паек и отводов обмоток применяются отрезки кембриковых или хлорвиниловых трубок и кусочков лакоткани. Для затяжки и закрепления начала и конца толстых обмоток накальных и выходных , заготавливают куски см киперной ленты или полоски, вырезанные из лакоткани и сложенные для прочности втрое, вчетверо.

Если наружный ряд обмотки близко подходит к сердечнику, то из тонкого листового текстолита или картона вырезают прямоугольные пластинки, которые вставляются между обмоткой и сердечником после сборки трансформатора.

Обмотки трансформаторов, с которыми приходится иметь дело радиолюбителю, чаще всего выполняются проводом с эмалевой изоляцией марки ПЭ или ПЭЛ. В силовых трансформаторах для сетевых и повышающих обмоток применяется исключительно провод ПЭ, а для обмоток накала ламп — тот же провод или, при большом диаметре 1,,5 мм , провод с двойной бумажной изоляцией марки ПБД. Выводы концов и отводы от обмоток, выполненных тонким проводом, делаются проводом несколько большего сечения, чем провод обмотки.

Для них лучше брать гибкий многожильный провод с эластичной изоляцией например, хлорвиниловой или резиновой. По возможности желательно брать провода с различной расцветкой, чтобы по ним можно было потом легко узнать любой вывод. Выводы от обметок, выполняемые толстым проводом, можно делать тем же проводом.


Как сделать трансформатор своими руками? (видео)

На сегодняшний период времени увеличивающие или уменьшающие трансформаторы применяются для изменения напряжения. Данное устройство является машиной с высоким уровнем КПД и используется в большинстве сферах техники. Нередко людей интересует, как создать каркас и другие части трансформатора собственноручно. Чтобы выполнить подобную задачу не обойтись без специальных умений.

Юный техник — для умелых рук , страница Картинка; Текст. Юный техник — для умелых рук , страница

Как намотать трансформатор

При постройке приемника, усилителя или другой радиоаппаратуры радиолюбителю приходится сталкиваться с работой по переделке старого или по изготовлению нового трансформатора. Радиолюбители, впервые приступающие к такой работе, часто не представляют себе достаточно ясно, как произвести намотку, какой подобрать материал и как испытать изготовленный трансформатор. Сведения по этим вопросам, почерпнутые из журнальных статей и книг, обычно бывают недостаточны, и радиолюбителю приходится большую часть работы делать, полагаясь на свою смекалку, или прибегать к помощи и советам более опытного товарища. Учитывая это, автором данной брошюры предпринята попытка дать в систематизированном виде необходимые указания по изготовлению маломощных трансформаторов и научить практическим приемам их намотки в домашних условиях или в радиокружке. На заводах при массовом серийном или поточном производстве трансформаторы обычно наматываются на специальных, часто автоматизированных станках. Радиолюбителям трудно, конечно, рассчитывать на специальный намоточный станок, и поэтому намотку трансформаторов они производят обычно или непосредственно от руки, или с помощью простых намоточных приспособлений. Рассмотрим, как можно из подручных материалов и при помощи обычных инструментов изготовить простые приспособления для намотки. Простейшее такое приспособление показано на фиг. Оно состоит из двух стоек 1 или металлической скобы , укрепленных на доске 2, и оси 3 из толстого диаметром мм металлического прутка, продетого сквозь отверстия в стойках и изогнутого на одном конце в виде рукоятки.

Трансформаторное железо своими руками

Несмотря на многообразие электрооборудования на рынке, далеко не во всех ситуациях можно найти подходящий преобразовательный агрегат для решения конкретной задачи. Стоит отметить, что намотать трансформатор может каждый, даже без специализированного оборудования и особых навыков, но этот процесс довольно трудоемкий и кропотливый. Поэтому изначально вам придется определиться с типом и характеристиками прибора. Все преобразователи подразделяются на две основные категории — повышающие и понижающие трансформаторы. В зависимости от предназначения, конструктивных особенностей и места установки их можно разделить на такие категории:.

Автомобильный инвертор вольт Ватт своими руками. Трансформатор А как сделать.

Как сделать трансформатор своими руками?

Современные бытовые приборы используют трансформаторное преобразование электроэнергии в блоках питания. Домашнему мастеру приходится их периодически ремонтировать или переделывать. На основе личного опыта электрика объясняю, как перемотать трансформатор своими руками в домашних условиях, имея минимум необходимого инструмента для работы. Рассчитываю, что статья будет полезна в первую очередь начинающим электрикам, как полезная инструкция для работы с трансформаторными устройствами с частотой сигнала до герц. Перемотка трансформатора требует точного соблюдения технологии и правильного расчета его конструкции. При этом могут возникнуть различные ситуации.

Как намотать катушку или трансформатор

Для опытных электриков и радиолюбителей, при работе своими руками, обязательно потребуется станок для намотки трансформаторов. Бытовая техника имеет в составе своей конструкции массу всевозможных катушек, трансформаторов в том числе тороидальных , которые со временем приходят в негодность и их необходимо ремонтировать. Кроме того, многие мастера не отказались бы иметь в своем арсенале инструментов самодельный ручной или электрический намоточный станок для катушек, так как он позволяет существенно сократить время и улучшить качество намотки. В промышленных условиях используются специальные приспособления для массового производства различных типов электрических катушек и трансформаторов. Производство однотипных изделий позволяет вкладывать финансовые средства в скоростное, автоматическое оборудование для увеличения количества выпускаемой продукции. В работе своими руками при ремонте, восстановлении, создании новых катушек или трансформаторов, необходимости в полной автоматизации процесса перемотки нет, но метод ручной укладки каждого витка проволоки устраивает далеко не всех мастеров. Поэтому появилась практика создания своих собственных моделей. Самым простым вариантом является ручной намоточный станок, сделанный своими руками, который оснащен регулируемым укладчиком и счетчиком витков.

Юный техник — для умелых рук , страница Картинка; Текст. Юный техник — для умелых рук , страница

Юный техник — для умелых рук 1985-10, страница 10

Roger Wilco. Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Изготовление каркасов катушек трансформаторов.

Как изготовить и намотать трансформатор своими руками

ВИДЕО ПО ТЕМЕ: Намотка в два провода. Эффект.

Трансформаторы состоят из сердечника, собранного из металлических тонких изолированных лаком пластин обычно Ш-образной формы , и каркаса с обмотками из эмалированного медного провода. С целью уменьшения потерь на гистерезис пластины изготовляются из специальной трансформаторной стали или сплава пермаллоя. Трансформаторы, особенно силовые, несут постоянную электрическую и тепловую нагрузку. Делают это осторожно, так как погнутые пластины в дальнейшем затруднят сборку сердечника. Пластины из пермаллоя нельзя подвергать ударам, изгибам и другим деформациям, которые ухудшают магнитопроводящие свойства пермаллоевых пластин, что может отразиться в дальнейшей работе трансформатора. Если сведения об обмоточных данных отсутствуют, то обмотки, которые надлежит снять, разматывают на намоточном станке со счетчиком, чтобы установить число витков.

Каркас представляет собой необходимое устройство внутри трансформатора, к изготовлению которого применяются особые требования. Это устройство служит для крепления обмоток, при том в зависимости от вида тс изменяются особенности, применяемые материалы, разметка и тому подобное.

Это электромагнитное устройство статического типа, предназначенное для преобразования переменного напряжения или электрического тока. Основу любого трансформатора составляет замкнутый магнитопровод, который иногда называют сердечником. Обмотки различаются между собой количеством витков, что определяет коэффициент изменения величины напряжения. Применение феррита увеличивает КПД трансформатора. Где взять готовый сердечник?

Намоточные станки. Намотку катушек удобно производить на специально предназначенных для этого намоточных станках, которые зачастую бывают автоматическими по достижении заданного числа витков они сами выключаются. Но в распоряжении радиомастерской такие станки бывают не всегда. В состав любого приспособления для намотки катушек прежде всего входит вал, снабженный винтовой резьбой, на котором закрепляется каркас наматываемой катушки.


5. Изучение технологии изготовления каркасов трансформаторов и катушек Изготовление трансформаторов

КОНСТРУКЦИЯ

Трансформатор состоит из двух основных частей: ка­тушек и сердечника. В процессе изготовления сначала на жесткий каркас наматывают катушки, а затем в от­верстие каркаса вдвигают листы сердечника. В действительности тран­сформаторы так не делают, потому что между катуш­ками окажется слабая эле­ктромагнитная связь, по­скольку большое число си­ловых линий будет замы­каться через воздух, окру­жающий магнитный сердеч­ник. Эти силовые линии образуют магнитный поток рассеяния, поэтому обе катуш­ки помещают на одной стороне сердечника . Часть сердечника, на которую надеты катушки, называ­ется стержнем. Если катушки намотаны на общем кар­касе, то сначала наматывают первичную катушку, а за­тем вторичную, отделенную от нее слоями изоляции. Если каждая катушка наматывается на свой каркас, то их располагают на сердечнике одну над другой.

Сердечники трансформаторов заводского изготовле­ния собирают из штампованных листов П-образной или Ш-образной формы. Такие листы получают посредством штамповки, что трудно выполнимо в самодельных транс­форматорах. Поэтому при отсутствии штампованных ли­стов от старого заводского трансформатора сердечники собирают из прямоугольных листов толщиной 0,5 мм, которые можно нарезать из обычного кровельного желе­за . Для уменьшения потерь от вихревых токов листы сердечника оклеивают с одной стороны тонкой папиросной бумагой или покрывают слоем лака при по­мощи кисти.

При сборке сердечника трансформатора из плоских листов принимают меры, чтобы он после сборки не рас­сыпался на отдельные части. Этого добиваются пере-слаиванием листов, которое в производстве называют шихтовкой. При этом стыки между листами в различ­ных слоях располагаются по-разному. Например,  во всех нечетных слоях расположение стыков листов изображено сплошными линиями, а в четных сло­ях стыки располагают со сдвигом на ширину полосы. От­дельные части сердечника скрепляют, обматывая их изо­ляционной лентой.

ИЗГОТОВЛЕНИЕ

Здесь описан процесс изготовления трансформатора с размерами, соответствующими первому примеру рас­чета. Изготовление трансформатора начинается с каркаса для намотки катушек. Материалом для карка­са служит текстолит или гетинакс толщиной 2 мм. Тек­столит представляет собой листы хлопчатобумажной ткани, пропитанные бакелитовым лаком и спрессован­ные под большим давлением с подогревом. Текстолит имеет светло-коричневый цвет. Гетинакс производится так же, как и текстолит, но не из хлопчатобумажной ткани, а из бумаги. Гетинакс имеет темно-коричневый цвет. Оба материала применяются при изготовлении лю­бительских радиоприемников.

Рис. 1  На рис. 1 даны чертежи деталей каркаса. Он состо­ит из шести деталей: двух узких стенок (рис. 1,а). двух широких стенок (рис. 1,б) и двух фланцев (рис. 1,в). Во фланцах сделаны окна шириной 41 мм, в которые будут входить листы сердечника.

Сначала надо вырезать из бумаги внешние контуры всех шести деталей и, наложив эти выкройки на лист подготовленного материала, разметить, как их лучше расположить, чтобы было меньше остатков материала. После этого надо приступить к нанесению контуров де­талей на листе текстолита или другого изоляционного материала. Контуры должны быть нанесены точно по размерам циркулем, в который вместо графита надо вставить вторую иглу. Контуры деталей на листе изоля­ционного материала должны быть прочерчены иглой, так как карандашные линии не могут обеспечить требу­емой точности изготовления. Чтобы при вычерчивании

контура детали избежать перекосов, нужно провести осевую линию и перпендикулярные к ней горизонталь­ные линии в тех местах, где деталь имеет переходы от одной ширины к другой. Затем от осевой линии надо откладывать вправо и влево половины размеров шири­ны деталей. Чтобы точно отложить размер, надо сначала иглы циркуля-измерителя приложить к линейке с точными миллиметровыми делениями и потом отложить этот размер на листе текстолита или гетинакса Когда все точки контура нанесены на листе текстолита, их надо соединить линиями, которые проводят острой иглой вдоль стальной линейки.  Расстояния между контурами соседних деталей на листе текстолита должны быть око­ло 3 мм.

После этого надо приступить к вырезке контуров де­талей, что легче всего сделать лобзиком. При вырезке надо следить за тем, чтобы пилка лобзика была направ­лена перпендикулярно плоскости листа. Линия резки

должна вплотную подходить к контуру детали, но не должна заходить за него. Таким образом, на вырезан­ной детали должны быть видны царапины иглы, которы­ми очерчен контур детали.

После того, как все детали выпилены, надо сложить две одинаковые детали, сжать их в тисках или а струб­цине и опилить контуры напильником. Тогда обе детали будут иметь одинаковые размеры. Те места, где одна деталь входит в другую, надо пригонять, складывая де­тали. Например, сначала надо опилить напильником вы­ступы длиной 30 мм на детали 6, а впадины для них на детали а распилить так, чтобы выступы плотно входили во впадины. Таким образом, одна деталь служит кон­трольным шаблоном для другой. Размеры окон во флан­цах должны быть распилены так, чтобы узкие стенки размерами 24 мм плотно входили в окно. На одном из фланцев надо просверлить отверстия для выводов первич­ной катушки.

Сборка каркаса производится следующим образом: сложить два фланца, и вставить в окно фланцев деталь а, вводя ее по диагонали окна; затем повернуть эту де­таль так, чтобы она прилегла к узкой стороне окна. Так же вводится в окно фланца вторая деталь а и прижима­ется к противоположной стенке окна. Далее детали б надо приложить к деталям а так, чтобы выступы дета­лей б входили в пазы деталей а. Из деталей а и б обра­зуется коробочка. Теперь осталось развести сложенные детали в так, чтобы они упирались в выступы деталей а, и каркас готов. В собранном виде он показан на рис. 1, г.

В процессе намотки надо считать витки; а чтобы не сбиться, на одной стороне фланца можно сделать помет­ку краской. После намотки каждой сотни витков на провод рекомендуется надеть бумажный ярлычок с номером сотни. Это пригодится, если вы сбились со счета. Намот­ку надо производить рядами, передвигая вдоль каркаса провод то в одну, то в другую сторону. После намотки трех-четырех слоев рекомендуется прокладывать между слоями провощенную бумагу. По окончании намотки первичной катушки надо снова сделать петлю и через от­верстие во фланце вывести конец катушки.

Между первичной и вторичной катушками надо про­ложить несколько слоев провощенной бумаги, чтобы витки первичной и вторичной катушек ни в коем случае не могли соединиться. Такое замыкание сделает пользо­вание трансформатором опасным, так как вторичная ка­тушка окажется под напряжением осветительной сети.

Выводы от вторичной катушки можно делать одним проводом — он является достаточно прочным. Для выводов надо просверлить отверстия в противополож­ном фланце от выводов первичной катушки. При намот­ке вторичной катушки рекомендуется сделать вывод в виде петли после намотки 2/3 всех витков, а затем про­должать намотку, не обрывая провода. Тогда катушка будет иметь три вывода. Между первым и вторым выводом будет напряжение 8 В, между вторым и третьим 4 В, а между первым и третьим 12 В. Такой трансформа­тор можно использовать и там, где нужны различные напряжения.

Для сердечника можно использовать прямоугольные листы. Однако такой сердечник имеет некоторые недостатки. В каждом слое расположе­ны четыре стыка между листами, и при неплотной сбор­ке между ними образуются зазоры. Это влечет за собой увеличение намагничивающего тока в первичной катуш­ке. Вследствие коробления листов один лист может пе­рекрывать два листа в соседнем слое, а это поведет к увеличению магнитных потерь энергии в сердечнике и увеличенному его нагреву. Нарезать прямоугольные листы толщиной 0,5 мм можно только ножовкой, а на это потребуется много времени. Поэтому здесь описано изготовление витого сердечника из тонких полосок, ко­торые можно нарезать, например, из боковых стенок консервных банок простыми ножницами. Для сердечника надо нарезать полосы шириной по 40 мм и такой длины, чтобы они могли обогнуть каркас. Края полос надо зачистить напильником от острых за­усенцев, которые могут создавать замыкания между по­лосами. Для создания изоляции полосы надо покрыть тонким слоем асфальтового лака или олифой. Полосы надо сложить в пакет толщиной 20 мм, обернуть его изо­ляционной лентой или прочными нитками для плотного прилегания полос одной к другой и вставить пакет в от­верстие каркаса. Концы полос должны быть сдвинуты на разную длину, чтобы стыки их приходились в разных местах. Половина полос загибается в одну сторону, а другая половина в другую. Затем весь сердечник стя­гивают медной или мягкой железной проволокой и кон­цы ее скручивают.

Витой сердечник имеет существенные преимущества перед сердечником, собранным из прямоугольных полос. В нем только один стык в каждом витке, благодаря тон­кой жести потерн энергии в нем незначительны и его легко сделать. Поэтому такие сердечники применяются и в заводских трансформаторах малой мощности, где их наматывают на станках из тонкой листовой стали.

Трансформатор надо прикрепить к любой изоляцион­ной дощечке.

6. Изучение конструкций и технологий изготовления узлов и деталей электротехнических изделий ( обмоток и сердечников трансформаторов и дросселей, каркасов катушек электрических машин и аппаратов и др. )

Технология изготовления катушек (обмоток) электрических аппаратов.

Катушки электрических аппаратов изготовляются из медного либо алюминиевого провода или шин и состоят из отдельных витков, которые изолируют друг от друга и корпуса. Их разделяют на многовитковые и многоамперные. По конструктивно-технологическим признакам различают многовитковые катушки каркасные и бескаркасные, цилиндрической и прямоугольной формы, с жесткими и гибкими выводами, многосекционные и односекционные, не пропитанные и пропитанные.Каркасы катушек изготовляют из пластмассы, текстолита и стеклотекстолита, а обмотку наматывают из круглого или прямоугольного медного провода с эмалевой или волокнистой изоляцией.

Технологический процесс производства различных многовитковых катушек имеет общие операции:

-изготовление каркаса;

-намотка обмоток;

-присоединение выводов;

-изолирование,

-пропитка,

-сушка после пропитки,

-покрытие поверхности эмалью,

-сушка эмали.

Многоамперные катушки изготовляют из медной или алюминиевой шины намоткой или гибкой, а также литьем из меди, механической обработкой медной заготовки. При сборке электрических аппаратов внутренние соединения их выполняют из круглых медных или алюминиевых проводов, а также кабелей. При больших токах соединения осуществляют проводниками большого сечения в виде шин.

Изготовление многовитковых катушек. Изготовление каркасов.

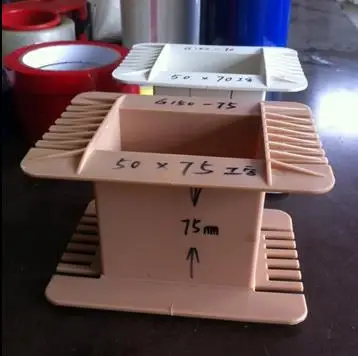

Некоторые конструктивные исполнения каркасов показаны на рис. 2. Прессованные каркасы (рис. 2.а) изготовляют из различных пластмасс в пресс-формах на прессах-автоматах. Чаще всего их используют в массовом производстве, когда экономически целесообразно иметь дорогое, но высокопроизводительное оборудование. В мелкосерийном производстве и при ремонте применяют сборные каркасы (рис. 2.б), состоящие из двух одинаковых щек 3 и четырех боковин двух типоисполнений 2 и 1.



Рис. 2. Каркасы катушек: а — прессованный, б — сборный,

в — клеенный, г — ребристый, д — шпулечный

 Щеки и боковины штампуют из текстолита или стеклотекстолита толщиной 1 — 2 мм на прессах. После штамповки их собирают, склеивая при необходимости стыки бакелитовым лаком. Сборные каркасы универсальны. Используя щеки одного размера, можно изготовлять каркасы различной высоты. Клееные каркасы (рис. 2.в) выполняют из твердого листового изоляционного материала. Гильза 4 соединяется со щекой 5. Для более надежной изоляции гильзу дополнительно изолируют намоткой ленты, а щеку — приклейкой прокладки 6. На рис. 2г показан ребристый каркас, собранный из двух изоляционных деталей. Шпулечные каркасы (шпули; рис. 2.д) прессуют из изоляционного материала в пресс-формах. В некоторых конструкциях каркасов, предназначенных для массового производства, на щеках располагают зажимы для вывода обмотки и соединения катушки с источниками напряжения.

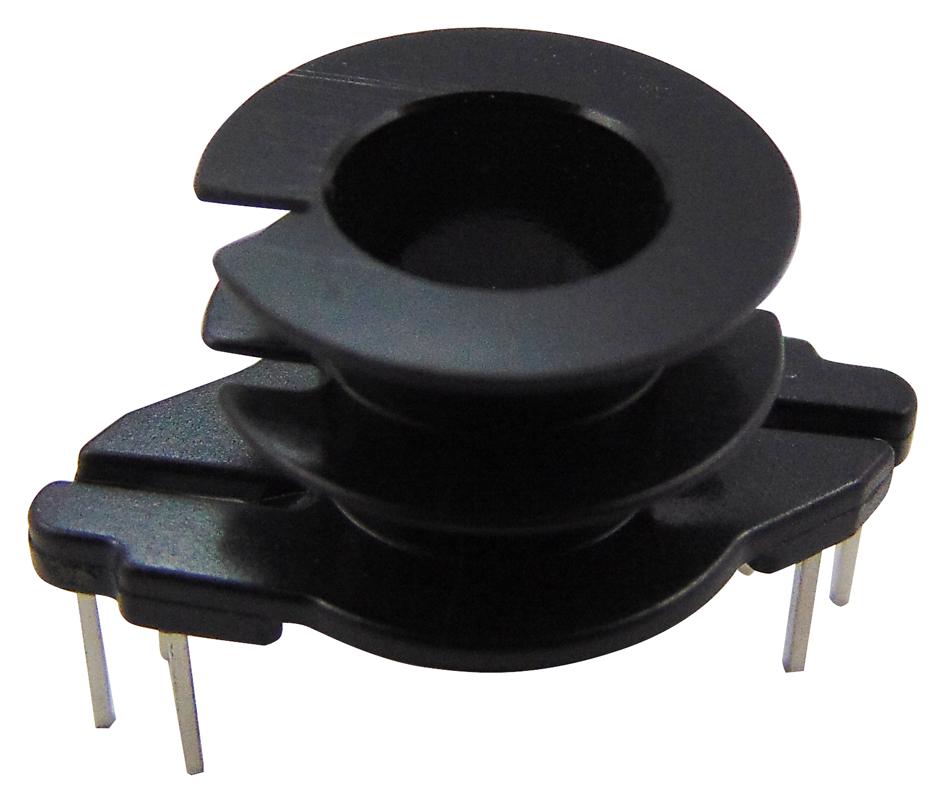

Намоточные каркасы для Ш-образных сердечников отечественного производства

Сердечники фирмы TDK (EPCOS)Сердечники фирмы MagneticsСердечники фирмы FerroxcubeФерритовые сердечники и фильтры производства TDKСердечники отечественного производстваСердечники из распыленного железаФерритовые сердечники больших размеровСердечники для обеспечения EMC и материалы для безэховых камерМагнитные экраны и гибкие поглотители TDKСердечники из аморфных и нанокристаллических сплавовСВЧ ферриты и керамика ExxelliaРезонаторы СВЧПодстроечные конденсаторыАлюминиевые электролитические конденсаторыКерамические конденсаторыПленочные конденсаторыМагнитыУстройства защитыТрансформаторы, индуктивности и дросселиЭМС-фильтрыДатчики и системы датчиковБеспроводная передача энергииАккумуляторные батареи CeraChargeЭлектроизоляционные материалыМатериалы для сварки труб ТВЧВысоковольтные контакторы HVC

Компания Лэпкос рекомендует для использования с типоразмерным рядом ферритовых Ш-образных отечественных сердечников следующие намоточные каркасы.

Наименование Код заказа Количество выводов Расстояние между линейками выводов, мм Шаг,мм Чертеж Фото
Каркасы к сердечнику Ш 4×4
Каркас Ш 4х4 односекционный ИШГД 4875 040 8 14 5
Каркас Ш 4х4 двусекционный ИШГД 4875 041 8 14 5
Каркасы к сердечнику Ш 5×5
Каркас Ш 5х5 односекционный ИШГД4. 875.042 8 17 7
Каркасы к сердечнику Ш 6×6
Каркас Ш 6х6 двусекционный ИШГД4.875.155 10 17 5
Каркас Ш 6х6 односекционный ИШГД4. 875.161 12 23 3.75
Каркасы к сердечнику Ш 7×7
Каркас Ш 7х7 односекционный ИШГД 7804 252 2
Каркас Ш 7х7 четырехсекционный ИШГД. 7.854.254 2

Каркас катушки сварочного трансформатора

Авторы патента:

Боленок Виталий Евдокимович (RU)

Беспалов Андрей Анатольевич (RU)

Исаев Вячеслав Васильевич (RU)


H01F27/30 — крепление между собой катушек, обмоток или их частей; крепление или монтаж катушек и обмоток на сердечнике, корпусе или иной опоре

B23K9 — Электродуговая сварка или резка (электрошлаковая сварка B23K 25/00; сварочные трансформаторы H01F; сварочные генераторы H02K)




Техническое решение относится к области электротехники, а именно электросварочному оборудованию, и может быть использовано во всех областях деятельности человека для проведения электросварочных работ. Каркас катушки выполнен из диэлектрического материала. Он состоит из двух симметричных элементов прямоугольной формы. Каждый элемент содержит замкнутый паз для размещения обмотки трансформатора, проходящий по внешней поверхности элемента. На одной из торцевых совмещаемых поверхностей каждого элемента расположены симметрично оси поверхности выступ и гнездо, выполненные с возможностью соединения со вторым симметричным элементом катушки. Каркас катушки содержит полость для размещения магнитопровода. 2 з.п. ф-лы.

Техническое решение относится к области электротехники, а именно электросварочному оборудованию, и может быть использовано во всех областях деятельности человека для проведения электросварочных работ.

Известна (Зайцев В.И. Сварочный трансформатор. «Моделист-конструктор», 1979, 2, стр.11-14) катушка сварочного трансформатора, представляющая собой две обмотки, намотанные на отдельные картонные каркасы прямоугольной формы. В процессе работы каркасы размещают на магнитопроводе.

Недостатком известного каркаса катушки следует признать его механическую непрочность, значительный шум трансформатора в процессе работы и выгорание изоляции обмоток.

Известна также (Геворкян В.Г. Основы сварочного дела. М., «Высшая школа», 1971, стр.147-149) катушка сварочного трансформатора, содержащая два одеваемых на магнитопровод каркаса с первичной и вторичной обмотками, причем каркасы с намотками изолированы друг от друга пластиной, выполненной из диэлектрического материала. Известные сварочные трансформаторы состоят их П или Ш образных магнитопроводов и двух катушек, расположенных на магнитопроводе и представляющих собой диэлектрический каркас с обмоткой.

Особенностью подобных сварочных трансформаторов является их падающая вольт-амперная характеристика, обусловленная разнесением каркасов с обмотками в пространстве. Регулирование величины сварочного тока в процессе работы осуществляют путем введения в пространство между каркасами с намотанными обмотками магнитного шунта.

Первичная и вторичная катушки содержат самостоятельные каркасы, изготовленные из реактопластов или термопластов.

Недостатком известного каркаса катушки следует признать ее механическую непрочность, значительный шум трансформатора в процессе работы и выгорание изоляции обмоток. Кроме того, конструкция каждого из каркасов достаточно сложна и для изготовления его из полимерного материала необходимо применение пресс-форм, имеющих несколько (предпочтительно, 3) плоскости разъема. Это приводит к необходимости использования пресс-форм с высокой себестоимостью, содержащих пневматические, гидравлические или клиновидные устройства, обеспечивающие размыкание пресс-форм. Наличие этих устройств не только увеличивает стоимость пресс-форм, но и уменьшает срок их службы.

Кроме того, поскольку каркасы катушек различны по толщине, то для изготовления одного комплекта катушек необходимо использование двух различных по толщине каркасов, соответственно — использование двух сложных дорогостоящих пресс-форм. Также недостатком известной конструкции следует признать взаимное смещение каркасов с обмотками в процессе работы сварочного трансформатора в силу значительных магнитодинамических сил, возникающих при больших токах, сопровождающих процесс дуговой сварки. Указанное смещение обеспечивает повышенный износ катушек, в том числе, и выгорание изоляции обмоток, а также повышенный шум трансформатора.

Техническая задача, решаемая посредством разработанного устройства, состоит в разработке катушки сварочного трансформатора нового типа.

Технический результат, получаемый при реализации разработанной катушки сварочного трансформатора, состоит в упрощении технологии изготовления катушки при одновременном уменьшении шума от работающего трансформатора и выгорании изоляции обмоток за счет ликвидации возможности взаимного смещения каркасов.

Для достижения указанного технического результата предложено использовать каркас сварочной катушки разработанной конструкции. Указанный каркас разработанной конструкции выполнен из диэлектрического материала и состоит из двух симметричных элементов прямоугольной формы, каждый из которых содержит замкнутый паз для размещения обмотки трансформатора, проходящий по внешней поверхности элемента, при этом на одной из торцевых совмещаемых поверхностей каждого элемента расположены симметрично оси поверхности выступ и гнездо, выполненные с возможностью соединения со вторым симметричным элементом катушки, причем каркас катушки содержит полость для размещения магнитопровода. Предпочтительно каркас выполнен из полимерного материала. Хотя возможно использование и других диэлектрических материалов. Преимущественно выступ и гнездо расположены на периферии совмещаемых поверхностей элементов.

В разработанной конструкции каркаса катушки сварочного трансформатора правая и левая половины имеют полную осевую симметрию. Предпочтительно, в нижней части каждого элемента каркаса катушки сварочного трансформатора выполнены выступ и гнездо, соответственно в верхней части этого элемента также выполнены выступ и гнездо, причем при совмещении этих плоскостей происходит совпадение выступа первого элемента с гнездом второго элемента и, соответственно, совпадение гнезда первого элемента с выступом второго элемента с образованием полного каркаса катушки сварочного трансформатора. Оба элемента отливают в одной пресс-форме, причем используемая пресс-форма имеет одну плоскость разъема, что значительно упрощает ее конструкцию со снижением себестоимости и увеличивает срок службы.

Поскольку каркас для обоих обмоток сварочного трансформатора является монолитным, смещение обмоток исключается, что приводит к исключению повышенного шума при работе при увеличении срока службы катушки трансформатора.

Для сварочного трансформатора с рабочим током от 160 до 315 ампер каркас катушки выполнен из термопласта-полиэтиленфторофталата.

Использование каркаса разработанной конструкции обеспечивает упрощение технологии изготовления катушки при одновременном уменьшении шума от работающего трансформатора и выгорании изоляции обмоток за счет ликвидации возможности взаимного смещения каркасов.

1. Каркас катушки сварочного трансформатора, выполненный из диэлектрического материала, отличающийся тем, что он состоит из двух симметричных элементов прямоугольной формы, каждый из которых содержит замкнутый паз для размещения обмотки трансформатора, проходящий по внешней поверхности элемента, при этом на одной из торцевых совмещаемых поверхностей каждого элемента расположены симметрично оси поверхности выступ и гнездо, выполненные с возможностью соединения со вторым симметричным элементом катушки, причем каркас катушки содержит полость для размещения магнитопровода.

2. Каркас по п.1, отличающийся тем, что он выполнен из полимерного материала.

3. Каркас по п.1, отличающийся тем, что выступ и гнездо расположены на периферии совмещаемых поверхностей.



Похожие патенты:

Сварочный трансформатор // 54255

Сварочный трансформатор // 65686

Заготовка для защитного щитка сварщика и защитный щиток для сварщика // 39487

Преобразователь постоянного напряжения сварочной дуги постоянного тока // 87379

Трансформатор машины контактной сварки // 59885

Выпрямитель для дуговой сварки // 106163

Резонансный источник питания сварочной дуги // 111792

Устройство полуавтоматической дуговой сварки в среде углекислого газа // 55318

Трехфазный регулятор напряжения // 51799

Мостовой инвертор напряжения с предотвращением одностороннего насыщения выходного трансформатора // 75805

Приставка к осциллографу для исследования вольт-амперных характеристик полупроводниковых приборов // 103005

Установка для вакуумной пропитки и сушки твердой изоляции высоковольтных вводов и активных частей трансформатора // 49392

Обмотка трансформатора (реактора) // 101262

Трансформатор (варианты) // 126190

Блок искрозащиты переменного тока // 142378

Анкер рельсового скрепления // 53294

Схема защиты для трансформаторов напряжения // 74014

Стабилизатор напряжения // 94356

Сварочный тиристорный выпрямитель // 44074

Трансформаторы — трансформатор с открытой рамой — трансформатор с открытой рамой

  • ТРАНСФОРМАТОР-12В @ 500МА

    ТРАНСФОРМАТОР-12В @ 500МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $7,64

    Цена продажи
    $7,64

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-12,6В @ 300МА

    ТРАНСФОРМАТОР-12,6 В @ 300 МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $5,84

    Цена продажи
    $5,84

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • Трансформатор, 12 В пост. тока 3,0 А, 120 В перем.

    Трансформатор, 12 В пост. тока 3,0 А, 120 В перем. тока Первичная обмотка

    Продавец
    Филмор ЛКГ

    Обычная цена
    $18,29

    Цена продажи
    $18,29

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • Трансформатор, 24 В пост. тока 1,0 А, 120 В первич. тока

    Трансформатор, 24 В пост. тока, 1,0 А, 120 В перем. тока Первичная обмотка

    Продавец
    Филмор ЛКГ

    Обычная цена
    $12,04

    Цена продажи
    $12,04

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • Трансформатор, 24В 500мА, 120В Первичный

    Трансформатор, 24 В пост. тока, 500 мА, 120 В перем. тока, первичная обмотка

    Продавец
    Филмор ЛКГ

    Обычная цена
    $9,41

    Цена продажи
    $9,41

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • Трансформатор, 12 В пост. тока 2,0 А, 120 В первичн.

    Трансформатор, 12 В пост. тока, 2,0 А, 120 В перем. тока Первичная обмотка

    Продавец
    Филмор ЛКГ

    Обычная цена
    $13,86

    Цена продажи
    $13,86

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • Трансформатор, 12 В пост. тока 1,0 А, первичная обмотка 120 В перем. тока

    Трансформатор, 12 В пост. тока 1,0 А, 120 В перем. тока Первичная обмотка

    Продавец
    Филмор ЛКГ

    Обычная цена
    $9,76

    Цена продажи
    $9,76

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • Трансформатор, 12 В, 500 мА, 120 В пер.

    Трансформатор, 12 В пост. тока, 500 мА, 120 В перем. тока, первичная обмотка

    Продавец
    Филмор ЛКГ

    Обычная цена
    $8,02

    Цена продажи
    $8,02

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-12,6В @ 3000МА

    ТРАНСФОРМАТОР-12,6 В @ 3000 МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $18,29

    Цена продажи
    $18,29

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-18В @ 2000MA

    ТРАНСФОРМАТОР-18В @ 2000MA

    Продавец
    Филмор ЛКГ

    Обычная цена
    $16,04

    Цена продажи
    $16,04

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-15В @ 1000МА

    ТРАНСФОРМАТОР-15В @ 1000MA

    Продавец
    Филмор ЛКГ

    Обычная цена
    $11,64

    Цена продажи
    $11,64

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-12В @ 1000МА

    ТРАНСФОРМАТОР-12В @ 1000МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $9,76

    Цена продажи
    $9,76

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-6В @ 1000МА

    ТРАНСФОРМАТОР-6В @ 1000MA

    Продавец
    Филмор ЛКГ

    Обычная цена
    $8,02

    Цена продажи
    $8,02

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-9В @ 500МА

    ТРАНСФОРМАТОР-9В @ 500 МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $7,34

    Цена продажи
    $7,34

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-6В @ 500 МА

    ТРАНСФОРМАТОР-6В @ 500 МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $6,56

    Цена продажи
    $6,56

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-25,2В @ 450МА

    ТРАНСФОРМАТОР-25,2 В @ 450 МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $9. 41

    Цена продажи
    $9,41

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-15В @ 300МА

    ТРАНСФОРМАТОР-15В @ 300MA

    Продавец
    Филмор ЛКГ

    Обычная цена
    $5,84

    Цена продажи
    $5,84

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-6В @ 300МА

    ТРАНСФОРМАТОР-6В @ 300 МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $5,84

    Цена продажи
    $5,84

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

  • ТРАНСФОРМАТОР-4,5В @ 300МА

    ТРАНСФОРМАТОР-4,5 В @ 300 МА

    Продавец
    Филмор ЛКГ

    Обычная цена
    $5,29

    Цена продажи
    $5,29

    Обычная цена

    Цена за единицу товара
    /за

    Распродажа Продано

Используйте стрелки влево/вправо для навигации по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Подъемные рамы-трансформеры

Подъемные рамы-трансформеры

Фильтр по

Цвет

Цвет

  • лак (8)
  • белый (1)
  • белый/синий (4)
  • белая роза (5)

Рост, см

Рост, см

  • 220 (3)
  • 225 (8)

Слайд, см

Слайд, см

  • 125×35 (5)
  • 150 x 35 (2)
  • 160 x 30 (2)

Нагрузочная рама, кг

Нагрузочная рама, кг

  • 120 (3)
  • 130 (7)

Нагрузка на салазки, кг

Нагрузка на салазки, кг

  • 40 (3)
  • 60 (3)
  • 130 (1)

Товаров: 11.

Сортировать по:

Показаны 1-11 из 11 позиций

Активные фильтры

502,78 €

    528,67 €

      568,82 €

        543,83 €

          633,08 €

            565,25 €

              646,17 €

                538,48 €

                  Быстрый просмотр

                  534,31 €

                  • Новый

                  Быстрый просмотр

                  589,65 €

                  • Новый

                  Быстрый просмотр

                  558,11 €

                  • Новый

                  Наверх

                  Трансформатор с открытой рамой

                  Preferred Power Products

                  Сопутствующие товары

                  Выберите параметры

                  Быстрый просмотр

                  Кабель HDMI с предпочтительным питанием

                  Preferred Power Products

                  Сейчас: 5,99–202,99 долл. США

                  Сертификация HDMI Поддержка 3D, поддержка 4K для более высокого разрешения Высококачественные позолоченные разъемы

                  В корзину

                  Быстрый просмотр

                  ПРЕДПОЧТИТЕЛЬНЫЕ ПРОДУКТЫ ПИТАНИЯ 4 ВЫХОДА, ИСТОЧНИК ПИТАНИЯ ДЛЯ ВИДЕОНАБЛЮДЕНИЯ НА 3 АМП

                  Preferred Power Products

                  Сейчас: 232,99 $

                  Особенности Вход: 115 В переменного тока, 50/60 Гц: 1,0 А Выход: 3A 12VDC с электронной фильтрацией и регулировкой Индивидуальные выходные предохранители рассчитаны на 3А. Основной предохранитель рассчитан на 3А Встроенная схема зарядки для герметичных…

                  В корзину

                  Быстрый просмотр

                  ПРЕДПОЧТИТЕЛЬНЫЕ ПРОДУКТЫ ДЛЯ ПИТАНИЯ Сильноточный блок питания/зарядное устройство

                  Preferred Power Products

                  Сейчас: 41,99 $

                  Особенности Выходной сигнал с фильтрацией и электронной регулировкой Встроенное зарядное устройство для герметичных свинцово-кислотных или гелевых аккумуляторов. Автоматическое переключение на резервный аккумулятор при отключении переменного тока Батарея автоматического выключателя…

                  клиентов также просмотрели

                  Быстрый просмотр

                  Аптечный сейф с электронным замком Amsec PSE9

                  Амсек

                  Особенности Лучшая гарантия в бизнесе. Электронный замок AMSEC ESL20XL входит в стандартную комплектацию этого сейфа. Можно штабелировать и скреплять болтами, чтобы создать 4-дверный более высокий блок. Две наружные двери из…

                  В корзину

                  Быстрый просмотр

                  Preferred Power Products 16-канальный блок питания на 25 А для монтажа в стойку

                  Preferred Power Products

                  Сейчас: 258,9 долларов США9

                  Характеристики 16 регулируемых выходов 34 В переменного тока Индивидуальная защита выхода PTC (положительный температурный коэффициент) Индивидуальная токовая защита Автоматический сброс после короткого замыкания Встроенный «№. ..

                  В корзину

                  Быстрый просмотр

                  ПРЕДПОЧТИТЕЛЬНЫЕ ПРОДУКТЫ ПИТАНИЯ 4 ВЫХОДА, ИСТОЧНИК ПИТАНИЯ ДЛЯ ВИДЕОНАБЛЮДЕНИЯ НА 3 АМП

                  Preferred Power Products

                  Сейчас: 232,9 доллара США9

                  Характеристики Вход: 115 В переменного тока, 50/60 Гц: 1,0 А Выход: 3A 12VDC с электронной фильтрацией и регулировкой Индивидуальные выходные предохранители рассчитаны на 3А. Основной предохранитель рассчитан на 3А Встроенная схема зарядки для герметичных…

                  Быстрый просмотр

                  UNV 4K WDR (моторизованная) VF Сетевая ИК-камера для глазного яблока

                  Uniview

                  Сейчас: 350,99 $

                  Оптика Функционал день/ночь Окно из оптического стекла с более высоким коэффициентом пропускания света ИК-антибликовое окно для увеличения пропускания инфракрасного излучения Smart IR, до 30 м (98 футов) ИК расстояние До. ..

                  В корзину

                  Быстрый просмотр

                  Инжектор Ethernet PoE+ BV Tech 30 Вт с одним гигабитным портом (Pro)

                  Безопасность BV

                  Сейчас: 48,99 долл. США

                  POE-I100G — это экономичный однопортовый инжектор PoE+ высокой мощности 10/100/1000 Мбит/с. Он обеспечивает дистанционное питание мощностью до 30 Вт для IP-камер, точек беспроводного доступа, VoIP-телефонов и других устройств…

                  Быстрый просмотр

                  UNV 32~64 канала/ 8 слотов для жестких дисков/ 4K NVR

                  Uniview

                  Сейчас: 1 902,13–2 505,00 $

                  32-64-канальный вход Сторонние IP-камеры, поддерживаемые с соответствием ONVIF Поддержка 2-канального HDMI, 1-канального VGA, 1-канального CVBS, HDMI2 с разрешением до 4K (3840×2160) Разрешение до 12 мегапикселей. ..

                  Выберите параметры

                  Быстрый просмотр

                  UNV 16~64 канала/8 жестких дисков/видеорегистратор 4K

                  Uniview

                  Сейчас: 1150,99–1244,15 долл. США

                  Поддержка видеоформатов Ultra 265/H.265/H.264 16-64 Вход канала Сторонние IP-камеры, поддерживающие совместимость с ONVIF: профиль S, профиль G, профиль C, профиль Q, профиль A, профиль T Опора 2-кан…

                  Быстрый просмотр

                  UNV 8~16 каналов/ 2 слота для жестких дисков NVR

                  Uniview

                  Сейчас: 417,99–546,99 долл. США

                  Поддержка видеоформатов Ultra 265/H.265/H.264 8-16-канальный вход IP-камеры сторонних производителей, поддерживающие совместимость с ONVIF: профиль S, профиль G, профиль C, профиль Q, профиль A, профиль T Опора 1-кан…

                  Трансформаторы

                  — шасси с открытой рамой Трансформаторы

                  — шасси с открытой рамой

                  ./images/background_cell3.gif» align=»center»> Линии оформления Профиль компании Интернет-магазин

                  Технические характеристики:
                  Модель 10064
                  Напряжение 0 — 15В
                  Текущий 300 мА
                  Рейтинг 4,5 ВА
                  Размеры 73 х 43 х 43 мм
                  Крепежные центры 59 мм
                  Вес 280 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и одна вторичная обмотка. Трансформатор имеет припаяйте метки как для первичной, так и для вторичной обмоток.
                  открытой рамки 15в 0.3А 4.5ВА
                  Код заказа   Каждый
                  319-000 0 — трансформатор 7,73



                  JPG»>
                  Технические характеристики:
                  Модель 15976
                  Напряжение 0–9–12 В
                  Текущий 300 мА
                  Рейтинг 3,6 ВА
                  Размеры 70 х 37 х 38 мм
                  Крепежные центры 59 мм
                  Вес 208 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и две вторичные обмотки. Трансформатор имеет припой метки для первичной и вторичной обмоток.
                  открытой рамки 12в 0.3А 3.6ВА
                  Код заказа   Каждый
                  319-005 0 — 9 — трансформатор 5.43



                  Технические характеристики:
                  Модель 10040
                  Напряжение 0 — 24В
                  Текущий 500 мА
                  Рейтинг 12 ВА
                  Размеры 90 х 50 х 53 мм
                  Крепежные центры 76 мм
                  Вес 545 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и одна вторичная обмотка. Трансформатор имеет припаяйте метки как для первичной, так и для вторичной обмоток.
                  открытой рамки 24в 0.5А 12ВА
                  Код заказа   Каждый
                  319-010 0 — Трансформатор 9,86



                  JPG»>
                  Технические характеристики:
                  Модель 15966
                  Напряжение 0–9–12 В
                  Текущий 1А
                  Рейтинг 12 ВА
                  Размеры 90 х 50 х 53 мм
                  Крепежные центры 77 мм
                  Вес 518 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и две вторичные обмотки. Трансформатор имеет припой метки для первичной и вторичной обмоток.
                  с открытой рамкой 12v 1.0A 12VA
                  Код заказа   Каждый
                  319-015 0 — 9 — трансформатор 9,84



                  Технические характеристики:
                  Модель 10027
                  Напряжение 0 — 15В
                  Текущий 1А
                  Рейтинг 15 ВА
                  Размеры 90 х 50 х 53 мм
                  Крепежные центры 76 мм
                  Вес 532 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и одна вторичная обмотка. Трансформатор имеет припаяйте метки как для первичной, так и для вторичной обмоток.
                  открытой рамки 15в 1.0А 15ВА
                  Код заказа   Каждый
                  319-020 0 — Трансформатор 9.84



                  JPG»>
                  Технические характеристики:
                  Модель 18533
                  Напряжение 0 — 16 — 18в
                  Текущий 1А
                  Рейтинг 18ВА
                  Размеры 95 х 48 х 57 мм
                  Крепежные центры 80 мм
                  Вес 697 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и две вторичные обмотки. Трансформатор имеет припой метки для первичной и вторичной обмоток.
                  открытой рамки 18в 1.0А 18ВА
                  Код заказа   Каждый
                  319-025 0 — 16 — Трансформатор 13.15



                  Технические характеристики:
                  Модель 10041
                  Напряжение 0 — 24В
                  Текущий 1А
                  Рейтинг 24 ВА
                  Размеры 96 х 54 х 57 мм
                  Крепежные центры 82 мм
                  Вес 836г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и одна вторичная обмотка. Трансформатор имеет припаяйте метки как для первичной, так и для вторичной обмоток.
                  открытой рамки 24в 1.0А 24ВА
                  Код заказа   Каждый
                  319-030 0 — Трансформатор 15,68



                  JPG»>
                  Технические характеристики:
                  Модель 16021
                  Напряжение 9 — 0 — 9в
                  Текущий 1А
                  Рейтинг 18ВА
                  Размеры 93 х 45 х 53 мм
                  Крепежные центры 77 мм
                  Вес 525 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и вторичная обмотка с отводом от середины. Трансформер имеет метки для пайки как для первичной, так и для вторичной обмотки.
                  открытой рамки 9в 1.0А 18ВА
                  Код заказа   Каждый
                  319-035 9 — 0 — Трансформатор 11.20



                  Технические характеристики:
                  Модель 16037
                  Напряжение 15 — 0 — 15В
                  Текущий 1А
                  Рейтинг 30ВА
                  Размеры 90 х 45 х 52 мм
                  Крепежные центры 75 мм
                  Вес 539 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и вторичная обмотка с отводом от середины. Трансформер имеет метки для пайки как для первичной, так и для вторичной обмотки.
                  открытой рамки 15в 1.0А 30ВА
                  Код заказа   Каждый
                  319-040 15 — 0 — Трансформатор 11,84



                  ./images/background4.JPG»>
                  Технические характеристики:
                  Модель 16044
                  Напряжение 18 — 0 — 18в
                  Текущий 1А
                  Рейтинг 36ВА
                  Размеры 96 х 55 х 57 мм
                  Крепежные центры 80 мм
                  Вес 700 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и вторичная обмотка с отводом от середины. Трансформер имеет метки для пайки как для первичной, так и для вторичной обмотки.
                  открытой рамки 18в 1.0А 36ВА
                  Код заказа   Каждый
                  319-050 18 — 0 — трансформатор 11,87



                  Технические характеристики:
                  Модель 15994
                  Напряжение 0–9–12 В
                  Текущий 2А
                  Рейтинг 24 ВА
                  Размеры 96 х 55 х 57 мм
                  Крепежные центры 80 мм
                  Вес 817г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и две вторичные обмотки. Трансформатор имеет припой метки для первичной и вторичной обмоток.
                  с открытой рамкой 12v 2.0A 24VA
                  Код заказа   Каждый
                  319-055 0 — 9 — трансформатор 13.90



                  JPG»>
                  Технические характеристики:
                  Модель 15967
                  Напряжение 0 — 15 — 18в
                  Текущий 1А
                  Рейтинг 36ВА
                  Размеры 58 х 75 х 64 мм
                  Крепежные центры 45 х 62 мм
                  Вес 1045г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и две вторичные обмотки. Трансформатор имеет припой метки для первичной и вторичной обмоток.
                  открытой рамки 18в 2.0А 36ВА
                  Код заказа   Каждый
                  319-060 0 — 15 — трансформатор 16.90



                  Технические характеристики:
                  Модель КК66/ЕИ 10-02
                  Напряжение 0 — 16,3
                  Текущий 2,5 А
                  Рейтинг 40ВА
                  Размеры 66 х 62 х 60 мм
                  Крепежные центры 51 х 52 мм (4 мм)
                  Вес 960 г
                  Загрузить техпаспорт >
                  Сетевой трансформатор общего назначения для монтажа на шасси. Трансформатор имеет 230В первичная обмотка (клеммы 2 и 4) и одна вторичная обмотка (клеммы 7 и 9). Трансформер имеет 2,8 мм обжимные метки как на первичной, так и на вторичной обмотках. Идеально для Модельные железнодорожные блоки компакт-дисков и регуляторы скорости. Подходящий корпус из АБС-пластика МБ7
                  Код заказа   Каждый
                  312-216 0 — Трансформатор шасси 16,3 В 2,5 А 40 ВА 18,65



                  ./images/background4.JPG»>
                  Технические характеристики:
                  Модель 10042
                  Напряжение 0 — 24В
                  Текущий 2А
                  Рейтинг 48ВА
                  Размеры 75 х 63 х 63 мм
                  Крепежные центры 50 х 62 мм
                  Вес 1222г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и одна вторичная обмотка. Трансформатор имеет припаяйте метки как для первичной, так и для вторичной обмоток.
                  открытой рамки 24в 2.0А 48ВА
                  Код заказа   Каждый
                  319-065 0 — Трансформатор 17,65



                  Технические характеристики:
                  Модель 16045
                  Напряжение 18 — 0 — 18в
                  Текущий 2А
                  Рейтинг 72ВА
                  Размеры 76 х 58 х 64 мм
                  Крепежные центры 48 х 62 мм
                  Вес 975 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и вторичная обмотка с отводом от середины. Трансформер имеет метки для пайки как для первичной, так и для вторичной обмотки.
                  открытой рамки 18в 2.0А 72ВА
                  Код заказа   Каждый
                  319-070 18 — 0 — трансформатор 16.90



                  ./images/background4.JPG»>
                  Технические характеристики:
                  Модель 16039
                  Напряжение 15 — 0 — 15В
                  Текущий 2А
                  Рейтинг 60ВА
                  Размеры 75 х 58 62 мм
                  Крепежные центры 62 х 48 мм
                  Вес 1050 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и вторичная обмотка с отводом от середины. Трансформер имеет метки для пайки как для первичной, так и для вторичной обмотки.
                  Код заказа   Каждый
                  319-075 15 — 0 — Трансформатор открытого типа 15 В 2,0 А 30 ВА 18.75



                  Технические характеристики:
                  Модель 16042
                  Напряжение 15 — 0 — 15В
                  Текущий 5А
                  Рейтинг 150ВА
                  Размеры 95 х 70 х 70 мм
                  Крепежные центры 57 х 70 мм
                  Вес 1550 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и вторичная обмотка с отводом от середины. Трансформер имеет метки для пайки как для первичной, так и для вторичной обмотки.
                  открытой рамки 15в 5.0А 150ВА
                  Код заказа   Каждый
                  319-080 15 — 0 — трансформатор 24.69



                  ./images/background4.JPG»>
                  Технические характеристики:
                  Модель 16054
                  Напряжение 24 — 0 — 24в
                  Текущий 5А
                  Рейтинг 240 ВА
                  Размеры 97 х 85 х 80 мм
                  Крепежные центры 66 х 78
                  Вес 1560 г
                  Сетевой трансформатор общего назначения для монтажа на шасси с открытой рамой. Трансформатор имеет 230В первичная обмотка и вторичная обмотка с отводом от середины. Трансформер имеет метки для пайки как для первичной, так и для вторичной обмотки.
                  Код заказа   Каждый
                  319-085 24 — 0 — Трансформатор открытой рамки 24v 5.0A 240VA 37,79







                  [email protected]

                  Тел.: 0191 251 4363

                  Факс: 0191 252 2296

                  Трансформеры
                  ./images/background_cell1.gif»> Компоненты
                  Комплекты и модули
                  Главная




                  Заказы приняты в соответствии с нашими Условиями использования

                  Все цены указаны в фунтах стерлингов и без НДС



                  Анализ FrameNet с помощью преобразователей | chanind.github.io

                  Трансформер, читающий книгу, сгенерированный pixray-vqgan

                  TLDR; : Если вы хотите пропустить детали того, как это работает, конечный проект доступен здесь: Frame-Semantic-Transformer. Также доступна живая демоверсия.

                  Если вы хотите получить значимую семантическую информацию из предложения, которое может быть использовано алгоритмами, вам сначала нужно проанализировать его. Одной из мощных основ для этого является идея семантики фреймов. Семантика фреймов разбивает предложение на понятия, называемые «фреймами», где каждый фрейм содержит атрибуты, называемые «элементами фрейма», которые описывают, что происходит в фрейме, и имеет «триггер» в предложении, который вызывает фрейм.

                  Например, рассмотрим предложение ниже:

                   Сергей увернулся от цветочного горшка, который Ларри бросил с отвращением.

                  Кадр, который может присутствовать, представляет собой идею «уклонения»:

                   кадр: Уклонение
триггер: "уклонился"
элементы:
    Доджер="Сергей"
    Bad_entity="цветочный горшок, который Ларри бросил с отвращением"

                  В предложении одновременно может присутствовать несколько фреймов, а также фреймы могут быть связаны с другими фреймами и наследовать их.

                  Золотым стандартом семантики фреймов является проект FrameNet, который содержит открытую базу данных тысяч фреймов и аннотированных примеров текстов.

                  А как насчет существующих семантических парсеров фреймов?

                  Я, конечно, не первый, кто пытается создать семантический парсер фреймов (иногда также называемый автоматической маркировкой семантических ролей). Я нашел два современных проекта: Open-Sesame и документ «Семантический анализ фреймов Open-Domain с использованием трансформаторов».

                  Open-Sesame — лучший семантический синтаксический анализатор фреймов с открытым исходным кодом, но он имеет ряд проблем, которые затрудняют работу с ним в качестве конечного пользователя:

                  • Модели, обученные для Open-Sesame, могут работать только на том компьютере, на котором они были обучены, в противном случае они работают плохо. Это включает в себя предоставленные предварительно обученные модели.
                  • Установка сложна, требует ручной установки зависимостей и использует редкие библиотеки машинного обучения, которые трудно заставить работать должным образом.
                  • Предварительно обученные модели работают некорректно в текущих системах

                  Документ «Семантический анализ фреймов Open-Domain с использованием Transformers» выглядит великолепно — в нем используется T5 Transformer от Google, и утверждается, что он обеспечивает даже лучшую производительность, чем Open-Sesame. Тем не менее, это не открытый исходный код, поэтому нет реального кода для запуска или библиотеки для работы.

                  Создание семантического синтаксического анализатора фреймов с открытым исходным кодом

                  Я решил объединить лучшее из Open-Sesame и «Семантического синтаксического анализа фреймов в открытом домене с использованием трансформеров», чтобы создать простой в использовании семантический синтаксический анализатор фреймов с открытым исходным кодом на современной технологии. . Я использовал разделение данных, определения задач и критерии оценки из Open-Sesame, используя преобразователь T5 в качестве базовой модели, как в документе по анализу открытого домена.

                  Моя цель — создать фрейм-семантический синтаксический анализатор, отвечающий следующим критериям:

                  1. Соответствует или превышает производительность Open-Sesame
                  2. Можно установить и использовать с помощью одной установки pip .
                  3. Создан на основе современных технологий, таких как PyTorch и HuggingFace.

                  Задачи

                  Семантический анализ предложения, выполняемый Open-Sesame, требует 3 шагов:

                  1. Идентификация триггера : Найдите в тексте расположение триггеров фреймов.
                  2. Классификация кадров : Для каждого триггера определите, какому кадру он соответствует.
                  3. Извлечение аргумента : После определения фрейма найдите в тексте соответствующие элементы фрейма.

                  Например, рассмотрим следующее предложение:

                   Бесполезно пытаться поднять лифт.

                  Для первого шага, идентификации триггера, мы бы определили 2 следующих местоположения, обозначенных * в предложении ниже:

                   Это было бесполезно *попытка *подъема.

                  Далее нам нужно определить, какой кадр соответствует каждому положению триггера:

                   *Бесполезно поднимать лифт.
    -> Попытка_средства
Бесполезно пытаться поднять *подъемник.
    -> Connecting_architecture

                  Наконец, для каждого триггера и кадра нам нужно найти элементы кадра в кадре:

                   Бесполезно *пытаться поднять.  :: Попытка_средства
    -> Означает="лифт"
Бесполезно пытаться поднять *подъемник. :: Connecting_architecture
    -> Часть="подъем"

                  Во FrameNet есть десятки тысяч таких аннотированных предложений, указывающих триггеры, фреймы и элементы фреймов в предложении, которые мы можем использовать для обучения нашей модели.

                  T5 Transformer

                  Архитектуры-трансформеры произвели революцию в области языковой обработки (NLP) с момента их появления в 2017 году. Типичная идея состоит в том, чтобы начать с модели-трансформера, которая уже предварительно обучена на огромном количестве текста из Интернета, и просто «настройте» его на конкретную задачу, которая вам небезразлична.

                  В этом случае мы используем трансформатор T5, предоставленный HuggingFace. В T5 используется идея о том, что одна модель выполняет несколько задач, при этом каждая задача просто указывается путем добавления ключевого слова к входному тексту.

                  Например, для предложения, которое мы обсуждали выше, мы могли бы разделить задачи следующим образом:

                  Во-первых, идентификация триггера

                   ввод: «ТРИГГЕР: Было бесполезно пытаться поднять лифт».
вывод: "Бесполезно *пытаться *подъемником."

                  Далее, классификация кадров

                   ввод: "КАДР: Бесполезно *пытаться поднять."
вывод: "Попытка_значит"
ввод: "КАДР: Не было смысла пытаться *подъем."
вывод: "Connecting_architecture"

                  Наконец, извлечение аргумента:

                   ввод: "ARGS Attempt_means: *попытка подняться была бесполезной."
вывод: "Означает = лифт"
input: "ARGS Connecting_architecture: *Lift было бесполезно пытаться."
вывод: "Части=лифт"

                  Обратите внимание, что выше все задачи следуют одному и тому же формату ввода/вывода, где каждая задача принимает строку в качестве ввода и возвращает строку в качестве вывода. Кроме того, каждая задача определяется путем помещения ключевого слова в начало ввода, за которым следует : , например, Frame: для классификации кадров и Триггер: для идентификации триггера. Для извлечения аргумента мы также поместили имя фрейма как часть определения задачи ARGS : .

                  Я основал обучение T5 на SimpleT5, который использует Pytorch Lighting и HuggingFace под капотом.

                  … и это все, что действительно нужно, чтобы получить работающий семантический парсер фреймов, использующий T5!

                  Подсказки T5

                  К сожалению, это не конец истории. Этот подход уже работает хорошо — он фактически превосходит Open-Sesame при извлечении аргументов даже без каких-либо дополнительных настроек! Однако он не так хорош при классификации фреймов, и мы можем добиться еще большего успеха при извлечении аргументов.

                  Ключевым моментом является то, что для задач идентификации фрейма и извлечения аргументов мы можем дать T5 несколько дополнительных подсказок, чтобы помочь ему выбрать наилучшие результаты. Для классификации фреймов FrameNet включает список «лексических единиц», которые, вероятно, являются триггерами каждого фрейма. Мы можем использовать этот список, чтобы найти кадры-кандидаты для каждого триггерного слова.

                  Например, для слова try в FrameNet появляются следующие лексические единицы:

                  • try. v : Попытка
                  • try.v : Try_ответчик
                  • try.v : Attempt_means
                  • try.v : Дегустация

                  С предложением Бесполезно *пытаться поднять. , мы можем извлечь помеченное триггерное слово с попыткой , связать его с NLTK, чтобы получить с попыткой , а затем проверить список лексических единиц в FrameNet, чтобы увидеть список подходящих фреймов для угадывания. Затем мы можем передать их в T5 в определении задачи, как показано ниже:

                   ввод: "FRAME Attempt Try_defendant Attempt_means Дегустация: это было бесполезно *попытка подняться на лифте."
вывод: "Попытка_значит"

                  Проверяя список лексических единиц в FrameNet, мы можем предоставить 4 возможных кадра для T5 в определении задачи, что упрощает для него простой выбор одного из этих 4 кадров, вместо того, чтобы угадывать кадр из списка. разреженный воздух! В проекте Frame-Semantic-Transformer мы пошли еще дальше и также проверяем биграммы слов, включающие триггер, для поиска совпадающих лексических единиц.

                  В задаче извлечения аргумента мы можем аналогичным образом помочь T5, упреждающе извлекая список всех возможных элементов кадра для рассматриваемого кадра. Например, кадр Attempt_means имеет следующие возможные элементы, сокращенные для ясности:

                  • Агент
                  • Средства
                  • Цель
                  • Обстоятельства
                  • …

                  Аналогичным образом мы можем предоставить этот список T5 как часть заголовка задачи:

                   ввод: "ARGS Attempt_means | Agent Means Цель Обстоятельства: Бесполезно *пытаться поднять."
вывод: "Попытка_значит"

                  Дополнение данных

                  После первой попытки сразу стало очевидно, что модель соответствует данным, которые появляются на FrameNet. В частности, во FrameNet все предложения заканчиваются правильной пунктуацией. Если вы попытаетесь запросить кадры предложения, в котором нет точки в конце, модель часто сходит с ума, начинает повторяться снова и снова и выводить чепуху. Во время обучения он ни разу не встретил входное предложение без точки в конце, он не знал, что делать!

                  Чтобы облегчить это, Frame-Semantic-Transformer добавляет некоторые дополнительные данные к обучающим образцам, например, время от времени опускает точку в конце предложения или заменяет «не может» на «не может» или переводит все строчные буквы. Эти настройки не помогут модели улучшить оценку на тестовых данных, но должны помочь ей лучше работать с невидимыми данными.

                  Оценка производительности

                  Итак, конечно, возникает вопрос: как этот подход на основе T5 сравнивается с Open-Sesame? Я обучил модель на той же разбивке документов для обучения/разработки/тестирования из FrameNet, что и Open-Sesame, и попытался использовать те же показатели, что и Open-Sesame, чтобы результаты были честными при сравнении яблок с яблоками. Я также тренировал 2 варианта модели T5 — один вариант с использованием t5-base , что составляет около 850 МБ, а другой использует t5-small , что составляет около 230 МБ.

                  На тестовом наборе Open-Sesame результаты следующие:

                  Задача Кунжут F1 Маленькая модель F1 Базовая модель F1
                  Идентификация триггера 0,73 0,70 0,72
                  Классификация рамы 0,87 0,81 0,87
                  Извлечение аргумента 0,61 0,70 0,72

                  Базовая модель работает почти так же, как Open-Sesame при идентификации задач и классификации фреймов, но значительно лучше при извлечении аргументов. Небольшая модель работает немного хуже, чем базовая модель, и уступает Open-Sesame по идентификации триггеров и классификации фреймов, но все же значительно лучше, чем Sesame, по извлечению аргументов.

                  Следующие шаги

                  Я ожидаю, что есть еще улучшения, которые помогут Frame-Semantic-Transformer работать еще лучше, чем сейчас:

                  • Я не сильно настраивал гиперпараметры, так что я уверен, из этого можно выжать больше очков f1.
                  • Меня беспокоит то, что модель слишком подходит для обучающих данных FrameNet и не будет работать так же хорошо в реальных задачах; это потребует дополнительных исследований и испытаний.
                  • В документе Open-Domain Frame Parsing говорится об использовании чисел для обозначения диапазонов при извлечении аргументов, что может повысить производительность при извлечении аргументов.
                  • В документе также делается попытка использовать пользовательские декодеры для каждой задачи вместо стандартного текстового декодера T5.
                  • Есть еще более крупные модели T5, которые можно попробовать использовать, например t5-large и t5-3b , которые могут работать еще лучше.
                  • Лексические единицы FrameNet не охватывают все, поэтому, вероятно, можно использовать своего рода кластеризацию лексических единиц, чтобы дать T5 лучшие подсказки для классификации фреймов.

                  В долгосрочной перспективе было бы здорово расширить это до больших/лучших наборов данных, чем FrameNet (например, многоязычная сеть фреймов), которые можно использовать для обучения модели.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
