Категории кабелей ethernet: Ethernet кабели и их категории

Что такое категория кабеля?

К категории кабелей обычно относятся кабели Ethernet с витой парой 100 Ом. Эти кабели также известны как: «Витая пара», LAN кабели (Local Area Network или Локальная Сеть), кабели для передачи данных или сетевые кабели. Термин «категория» определяет тип, применение и электрические характеристики кабеля. CATx — это аббревиатура где «х» это номер категории, которая определяет производительность построения телекоммуникационных сетей в соответствии со стандартами Ассоциации Электронной Промышленности (EIA).

Наиболее распространенные сегодня категории сетевых кабелей указаны в таблице ниже:

Категория	Тип	Пропускная способность	Применение	Стандарт
CAT3	UTP	До 16 МГц	10BASE-T и 100BASE-T4 Ethernet	Теперь в основном для телефонных кабелей. ISO / IEC 11801 Ed2 класс C. TIA / EIA 568-C.2
CAT5e	UTP, F/UTP	До 100 МГц	100BASE-TX и 1000BASE-T Ethernet	Улучшенный Cat5. ISO / IEC класс D. TIA / EIA 568-C.2
CAT6	UTP, F/UTP	До 250 МГц	1000BASE-T Ethernet	ISO / IEC 11801 Ed2 Класс E. TIA / EIA 568-C.2
CAT6e	UTP, F/UTP	До 250 МГц (для некоторых 500 МГц)	То же, что Cat6	Не является стандартом. Используется некоторыми производителями кабелей в качестве инструмента продаж.
CAT6a	UTP, F/UTP	До 500 МГц	Дополненный Cat6. 10GBASE-T Ethernet	ISO / IEC 11801 Ed2 Класс Ea. TIA / EIA 568-C.2.
CAT7	S/FTP	До 600 МГц	Телефон, видеонаблюдение, 1000BASE-TX в одном кабеле. 10GBASE-T Ethernet.	ISO / IEC 11801 Ed2 Class F. В настоящее время нет классификации TIA / EIA.
CAT7a	S/FTP	До 1000 МГц	Дополненный Cat7. Телефон, кабельное телевидение, 1000BASE-TX в одном кабеле. 10GBASE-T Ethernet.	ISO / IEC 11801 Ed2 Class Fa. В настоящее время нет классификации TIA / EIA.

Типы экранирования кабеля витая пара

Существует два основных типа механических конструкций кабелей Ethernet: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

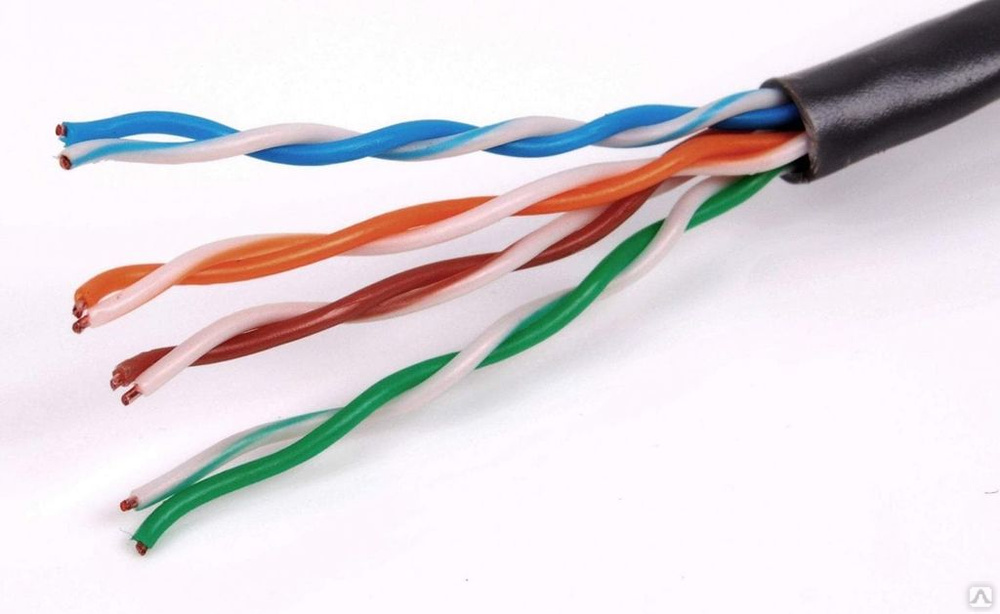

Неэкранированная витая пара (UTP)

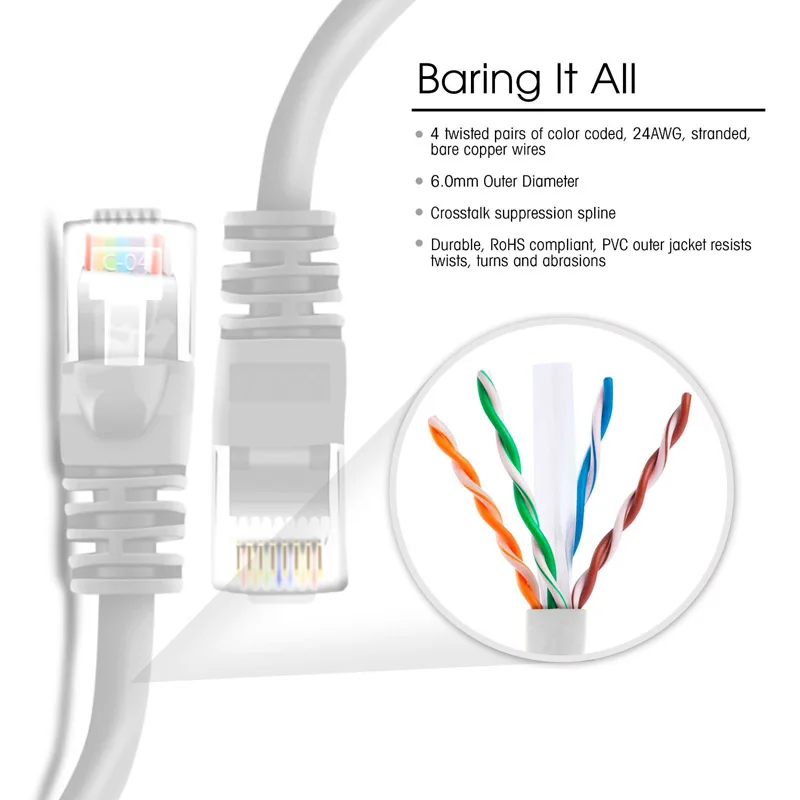

Неэкранированная витая пара (UTP)

Кабели с неэкранированной витой парой (UTP) являются наиболее распространенным типом Ethernet кабеля. Типичный кабель Cat5e, Cat6, Cat6a и Cat7 состоит из 8 проводников, которые скручены в 4 пары. Каждый медный проводник изолирован и имеет цветовую маркировку. Все внутренние витые пары этого кабеля находится под общей изолирующей оболочкой, такой как ПВХ. Каждая витая пара кабеля имеет свою частоту скручивания, чтобы минимизировать перекрестные помехи в кабеле.

Кабельная конструкция UTP является наиболее распространенной конструкцией на рынке, поскольку она менее затратна в производстве, чем экранированные кабели, и ее легче устанавливать. Мы предлагаем UTP кабели категорий Cat5e, Cat6 и Cat6A.

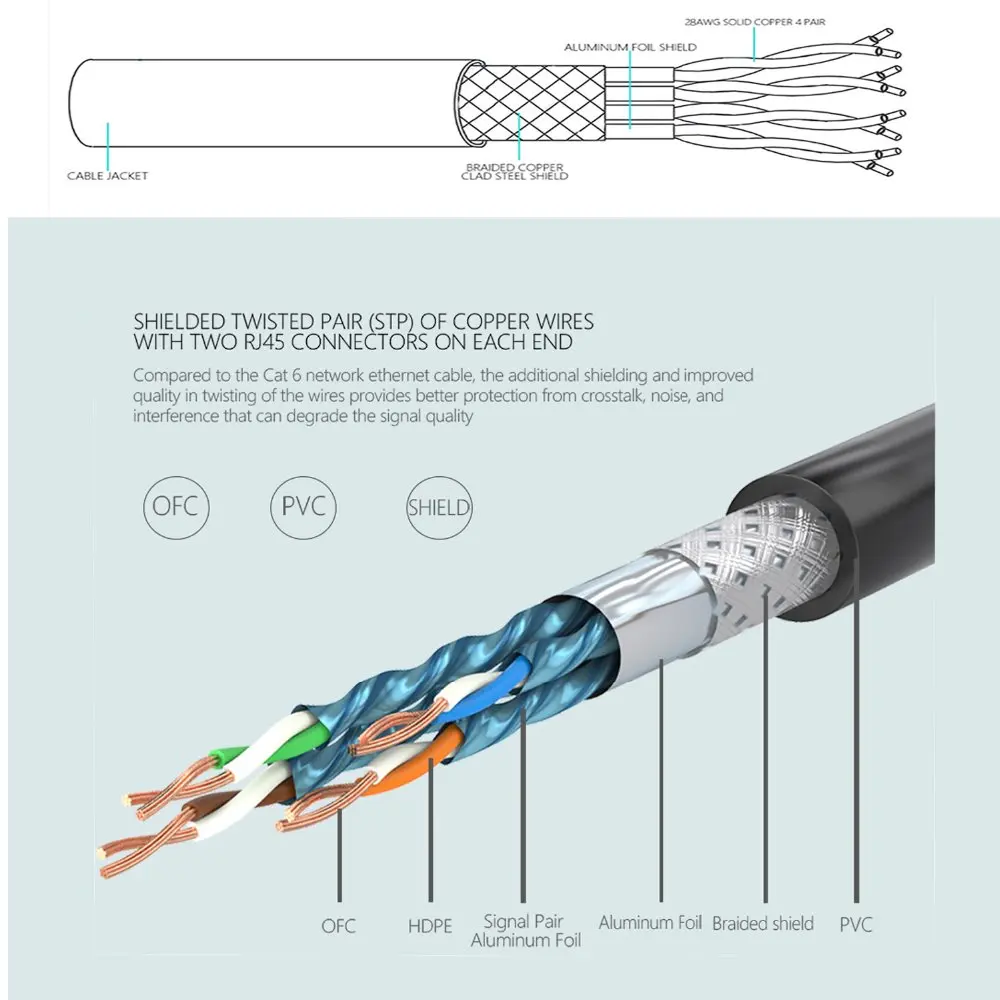

Экранированная витая пара

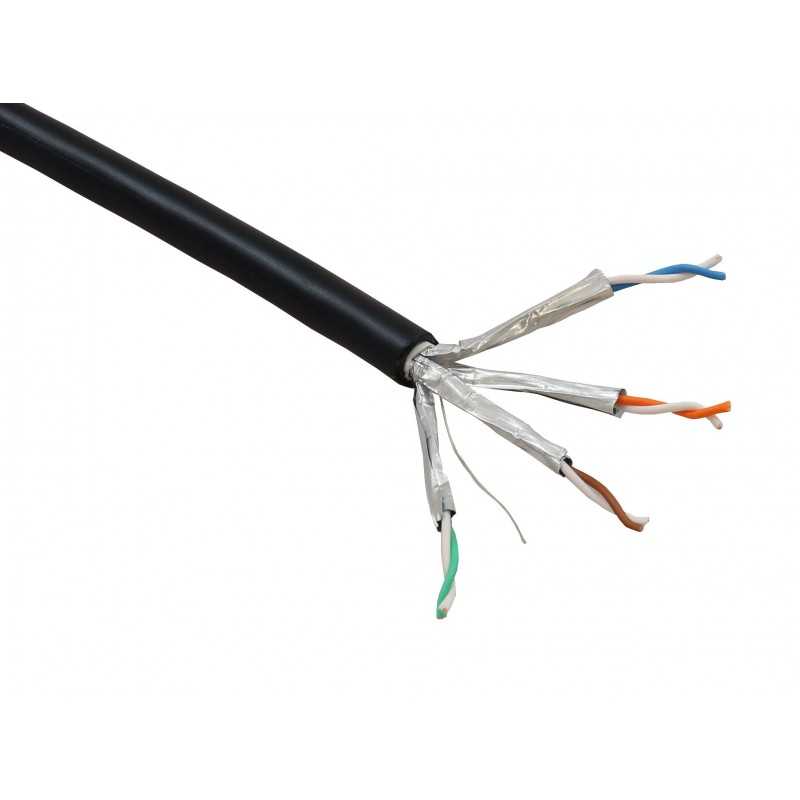

Экранированная витая пара

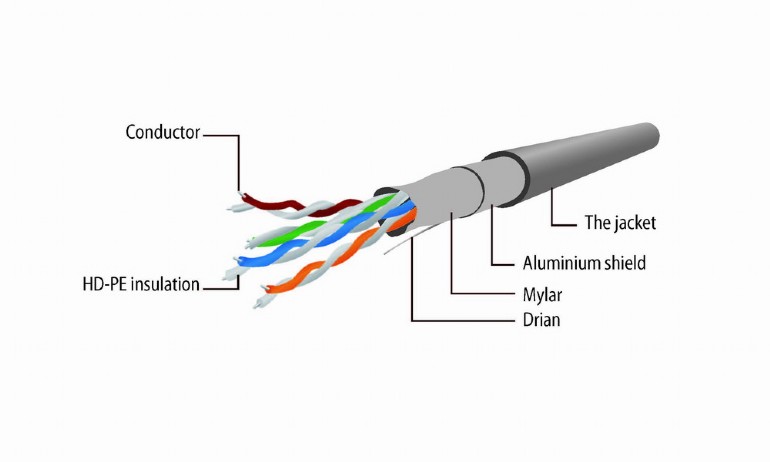

Кабели витой пары часто экранированы для предотвращения влияния электромагнитных помех (EMI) или радиочастотных помех (RFI) на рабочие характеристики кабеля. Экран защищает от EMI и RFI на входе или выходе кабеля. Обычно на кабелях Ethernet используются два типа экранирования: фольга и плетеный экран.

Экран из фольги состоит из алюминиевой фольги, которая обернута вокруг всех витых пар в качестве «общего экрана из фольги», или вокруг каждой отдельной пары проводов в качестве «экрана для каждой пары».

Экран из оплетки обычно обозначает «луженую медную оплетку» как общий экран для всех витых пар в кабеле.

Все экранированные кабели витая пара имеют специальный заземляющий провод, называемый сливным проводом. Чтобы экранирование работало оно должно быть обязательно заземлено. Обычно дренажный провод помещается рядом с экраном из фольги.

Аббревиатуры экранирования кабеля витая пара

Аббревиатуры, используемые для описания экранирования кабеля, изменились за последние несколько лет, чтобы избежать путаницы с различными типами экранирования, которые сегодня встречаются в Ethernet кабелях. Механическая конструкция экранирования кабелей витая пара обозначена специальными аббревиатурами. Эти аббревиатуры или акронимы были установлены стандартом ISO / IEC 11801 и приняты TIA / EIA.

Стандартные аббревиатуры следующие:

TP = витая пара

U = неэкранированный

F = Экран из фольги

S = Плетеный экран

Пример: F / UTP F: Описывает общий тип экранирования. U: Описывает экранирование пар. TP: Описывает скрученные пары. Код перед косой чертой описывает общее экранирование. Вторая буква после косой черты описывает экранирование отдельных пар.

В приведенной ниже таблице указано утвержденное обозначение аббревиатур для категории экранирования кабеля:

Аббревиатура	Описание	Экранирование кабеля	Экранирование пар
UTP или U / UTP	Неэкранированная витая пара	Нет	Нет
F / UTP	Общий экран из фольги	Алюминиевая фольга	Нет
U / FTP	Каждая пара экранирована	Нет	Алюминиевая фольга

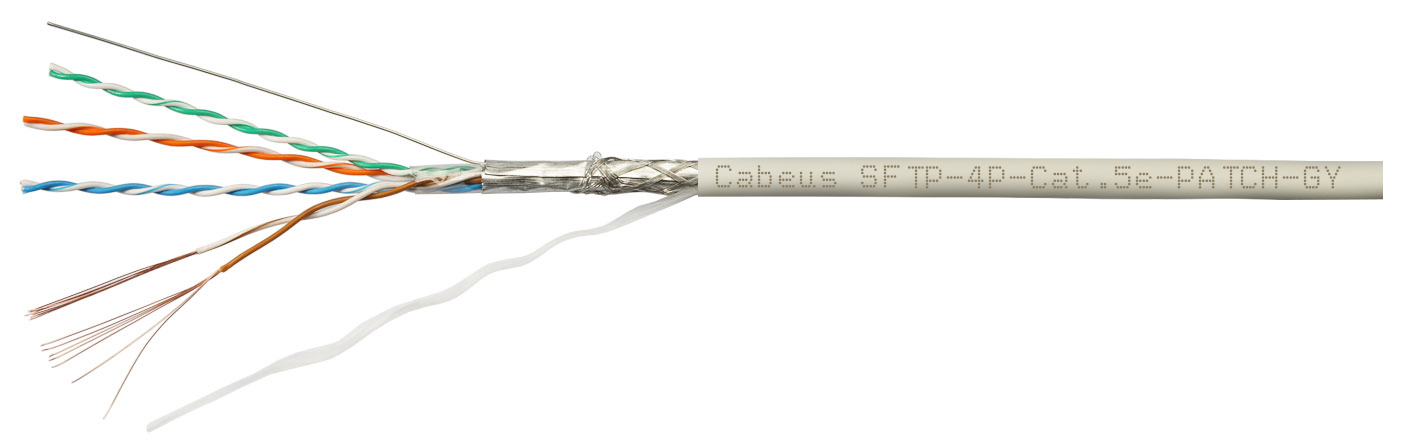

S / FTP	Каждая пара экранирована + общий экран из оплетки	Оплетка	Алюминиевая фольга
SF / UTP	Общий экран из фольги + общий экран из оплетки	Алюминиевая фольга + Оплетка	Нет
F / FTP	Общий экран из фольги + каждая пара экранированная	Алюминиевая фольга	Алюминиевая фольга

Экранированные кабели Cat6a — F / UTP против U / FTP Какой из них следует использовать?

CAT6A (расширенная категория 6) становится предпочтительным кабелем для структурированных кабельных сетей и распределения сигналов HD по кабелям витой пары. CAT6a позволяет передавать высокочастотные 500 МГц сигналы до 10 Гбит / с. Стандарты CAT6A 10GBASE-T определены в стандартах ANSI / TIA 569.C-2 и ISO / IEC 11801, класс Ea.

Из-за более высоких частот, используемых 10GBASE-T, кабели CAT6A более чувствительны к характеристикам и факторам окружающей среды, чем кабели Cat6 или Cat5e.

Из-за этих же факторов экранированный кабель категории 6А (дополненный Cat6) обычно является рекомендуемым кабелем 10G для большинства установок. Экранированный Cat6a является доминирующим инфраструктурным кабелем в Европе и на многих международных рынках. Однако в США неэкранированный Cat6a остается доминирующим по сравнению с экранированными версиями. Выбор экранированного и неэкранированного ведет к страстным дебатам среди инсталляторов и спецификаторов проекта. Окончательный выбор сводится к типу установки, факторам окружающей среды и, конечно, бюджетным ограничениям.

Типы экранированной конструкции Cat6a на рынке

Есть несколько различных типов конструкции кабеля Cat6a, которые сегодня популярны на рынке. Они включают в себя: F / UTP, U / FTP, F / FTP и S / FTP. В этом обсуждении мы сосредоточимся на двух версиях: F / UTP и U / FTP.

Базовая конструкция F / UTP состоит из (4) неэкранированных витых пар 23 калибра (23 awg), окруженных общим алюминиевым экраном. Существует также центральный сплайн (или разделитель), который разделяет каждую пару. Это типичный тип конструкции, используемый для кабелей STP Cat6 и Cat5e. [Примечание: Центральный сплайн / разделитель используется для кабелей UTP Cat6a и Cat6.]

Базовая конструкция U / FTP состоит из пар проводов, каждая из которых окружена собственным алюминиевым экраном. Нет необходимости в центральном сплайне.
Однако, как и в жизни, «дьявол кроется в деталях». Между F / UTP и U / FTP значительно больше различий, как по конструкции кабеля, так и по производительности, что не заметно на первый взгляд. Cat6a U / FTP обладает превосходной производительностью, его легче обжимать и проще протягивать, чем F / UTP.

U / FTP имеет меньший общий диаметр

Поскольку для кабеля U / FTP не требуется центральный сплайн, разделяющий пары проводов, для поддержания геометрии пары, общий диаметр кабеля (OD) намного меньше, чем у кабелей F / UTP. Без центрального сплайна кабель U / FTP более гибок и с ним проще работать во время установки. Он также занимает меньше места в кабелепроводе, чем F / UTP.

U / FTP проще обжимать

В кабелях F / UTP потери NEXT и FEXT (перекрестные помехи между парами) контролируются изгибами или длиной прокладки. Из-за перекрестных помех для более высоких частот требуются витые пары с более короткой длиной укладки или скручивания, причем каждая пара отличается от другой. В кабелях U / FTP потери NEXT и FEXT в основном контролируются отдельными экранами из фольги. В результате изгибы или длины укладки могут быть больше или меньше, если каждая пара похожа на другую. Преимущества более слабых скручиваний или более длинных длин прокладки заключаются в более низком сопротивлении постоянному току на длину кабеля и его легче раскручивать для завершения. Более низкое сопротивление постоянному току также важно для лучшей поддержки PoE / PoH. [PoE обозначает Power over Ethernet, а PoH обозначает Power over HDBaseT. ]

Кабель U / FTP имеет более низкое отклонение задержки, чем F / UTP

Поскольку кабели U / FTP имеют одинаковую длину / изгибы, перекос задержки распространения очень мал. Более низкие перекосы задержки обеспечивают более высокие поля, что минимизирует объем повторной передачи данных и максимизирует скорость передачи данных.

Кабели U / FTP обеспечивают лучшую поддержку PoE / PoH

Как указывалось выше, поскольку кабели U / FTP имеют более скрученные изгибы с большей длиной прокладки, это снижает сопротивление постоянному току на кабеле. Это важно для PoE / PoH. Кроме того, отдельные экраны из фольги обеспечивают лучшее рассеивание тепла, что имеет решающее значение для поддержки PoE / PoH. Экраны минимизируют повышение температуры, возникающее при использовании PoE / PoH.

Кабели U / FTP обеспечивают лучшую производительность

Отдельные фольгированные экраны на каждой паре улучшают общую производительность кабеля по сравнению с экранированным кабелем F / UTP. Фольга AL минимизирует перекрестные помехи между парами. В случае кабелей F / UTP перекрестные помехи фактически увеличиваются, поскольку сигнал отражается от всего экрана из фольги внутри кабеля, что негативно влияет на его характеристики. Это приводит к значительному снижению полей NEXT и ACR-F с F / UTP по сравнению с U / FTP. [Это означает значительно более высокую СЛЕДУЮЩУЮ потерю и FEXT потерю.]

Кроме того, в кабелях U / FTP Cat6a используется изоляция из вспененного полиэтилена на проводниках, а в F / UTP используется типичная изоляция из твердого полиэтилена. Кабели F / UTP должны использовать сплошную изоляцию, чтобы избежать деформации изоляции во время процесса двойного скручивания (с более короткой прокладкой). Изоляция ячеек (FPE), используемая с U / FTP Cat6a, имеет более низкую диэлектрическую проницаемость, что приводит к более высокой скорости распространения; и более низкие диэлектрические потери, приводящие к меньшему затуханию, чем F / UTP.

Резюме

SCP не рекомендует использовать экранированные кабели F6 UTP для любой установки. При использовании экранированных кабелей Cat6a мы рекомендуем использовать U / FTP (или F / FTP, S / FTP в зависимости от установки) в качестве стандартного экранированного кабеля Cat6a для большинства установок 10G. Кроме того, мы рекомендуем использовать UTP Cat6a, прежде чем использовать F / UTP Cat6a, поскольку F / UTP может фактически снизить производительность кабеля независимо от каких-либо внешних помех. Если вы сертифицируете систему 10GBASE-T, мы настоятельно рекомендуем не использовать кабели F / UTP.

Вот краткий обзор преимуществ U / FTP Cat6a по сравнению с конструкцией F / UTP:

1. U / FTP имеет меньший внешний диаметр кабеля.
2. U / FTP более гибок и с ним проще работать.
3. U / FTP лучше для HDBaseT.
4. U / FTP проще и быстрее обжимается, поскольку отсутствует центральный сплайн и пары проводов скручены слабее
5. U / FTP обеспечивает лучшую поддержку PoE / PoH, поскольку имеет более низкое сопротивление постоянному току и лучшую теплоотдачу.
6. U / FTP имеет меньшую асимметрию задержки
7. U / FTP обеспечивает более высокие запасы NEXT и ACR-F
8. U / FTP имеет более высокую скорость распространения и меньшее затухание из-за используемой изоляции из вспененного полиэтилена

Смещение цвета (Color Drift) на кабелях UTP

Кабели категории часто используются с видео симметрирующими устройствами / удлинителями, чтобы расширить зону действия видеосигнала на видеодисплей, такой как телевизор или проектор. Cat5e UTP обычно используется, потому что это недорого и проще в обращении, потому что это легкий. При использовании видео удлинителей / экстендеров с Cat5e UTP на больших расстояниях вы можете столкнуться с явлением, называемым дрейфом цвета.

Цветовой дрейф (Color Drift) определяется цветными тенями, которые иногда видны вокруг объектов во время просмотра видеосигнала HD. Это происходит с кабелями UTP, потому что отдельные витые пары скручиваются с разной скоростью, чтобы уменьшить перекрестные помехи между парами. Таким образом, на большие расстояния видеосигналы для отдельных цветов часто проходят через различные физические расстояния, прежде чем они достигнут удаленного дисплея / приемника. Когда определенные цвета приходят вовремя позади других цветов, вы можете получить цветную тень, отображаемую вокруг объектов на экране просмотра.

Эта проблема обычно встречается при прокладке кабелей на большие расстояния при просмотре сигналов высокой четкости на дисплеях высокой четкости.

Решения для Color Drift

Мы рекомендуем использовать кабели UTP Cat6 или HNCPROPLUS+™ от SCP для более длинных дистанций с использованием удлинителей / экстендеров. Эти кабели имеют больший запас и более эффективны для передачи HD-сигналов на расстояние. Другие альтернативы включают в себя:

• Сокращение длины кабеля между устройствами
• Используйте более низкое разрешение экрана; или
• Установите компенсатор искажений видео (video skew compensator), чтобы исправить любые проблемы искажений. Компенсатор искажений видео устраняет дрейф цвета, задерживая сигнал для одновременного поступления всех цветовых сигналов на дисплей.

Кабели Ethernet, типы LAN кабелей, CAT5, CAT6 – 2compa.ru

Кабель Ethernet является одним из наиболее распространенных видов сетевых кабелей, используемых в проводных сетях. Кабели Ethernet соединяют устройства в локальной сети, такие как ПК, маршрутизаторы и коммутаторы.

Учитывая, что это физические кабели, у них есть свои ограничения, как по расстоянию, на которые они могут передавать надлежащие сигналы, так и по их долговечности. Эти ограничения являются одной из причин того, что различные типы кабелей Ethernet оптимизированы для выполнения определенных задач в конкретных ситуациях.

Содержание статьи:

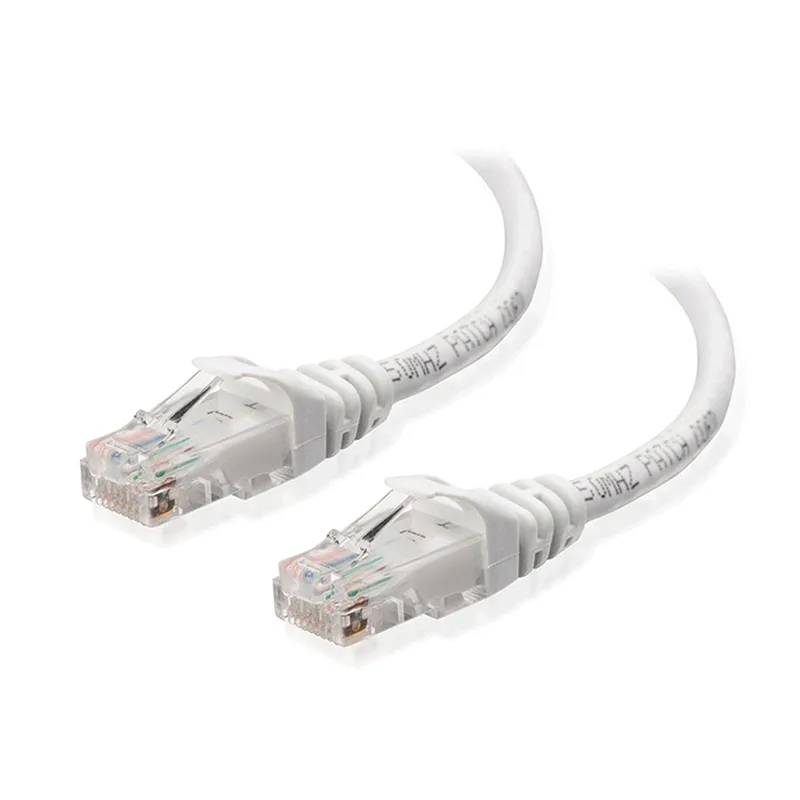

Как выглядит кабель Ethernet

Кабели Ethernet напоминают телефонный кабель, но они больше по размеру и имеют больше проводов.

Оба кабеля имеют одинаковую форму и коннектор, но кабель Ethernet имеет восемь проводов и коннектор большего размера, в то время как в телефонном коннекторе всего четыре провода. Кабели Ethernet бывают разных цветов, но телефонные кабели обычно серые/чёрные.

Разумеется, кабели Ethernet подключаются к портам Ethernet, которые, опять же, больше портов телефонных кабелей. Порт Ethernet на компьютере доступен через сетевую карту на материнской плате.

Типы Ethernet-кабелей

Кабели Ethernet обычно поддерживают один или несколько отраслевых стандартов, в том числе категории 5 и категории 6. Большинство технических специалистов называют эти стандарты соответственно CAT5 и CAT6.

Кабели Ethernet производятся в двух основных формах, называемых жёсткими (solid) и гибкими (stranded). Жёсткие кабели (solid) Ethernet предлагают немного лучшую производительность и улучшенную защиту от электрических помех. Они также чаще используются в офисах.

Гибкие кабели (stranded) Ethernet менее подвержены физическим трещинам и поломкам, более крепкие за счёт того, что хорошо гнутся, что делает их более подходящими для путешественников или для использования в домашних условиях.

Пересекающийся кабель (crossover cable) — это специальный тип кабеля Ethernet, специально разработанный для соединения двух компьютеров друг с другом. Напротив, большинство кабелей Ethernet предназначены для подключения одного компьютера к маршрутизатору или коммутатору.

Как соединить два компьютера по LAN можете прочитать в этой статье.

Как работает кабельная технология CAT5

CAT5 (также «CAT 5» или «Категория 5») — это стандарт сетевого кабеля Ethernet, определенный Ассоциацией электронной промышленности и Ассоциацией телекоммуникационной промышленности (широко известный как EIA / TIA). Кабели CAT5 используют технологию Ethernet пятого поколения для витой пары и с момента своего появления в 1990-х годах стали наиболее популярными из всех типов кабелей для витой пары.

Кабели CAT5 содержат четыре пары медных проводов, поддерживающих скорости Fast Ethernet (до 100 Мбит / с). Как и для всех других типов кабелей EIA / TIA по витой паре, максимальная длина ethernet кабеля CAT5 ограничена рекомендуемой длиной 100 метров.

Хотя кабель CAT5 обычно содержит четыре пары медных проводов, для связи Fast Ethernet используются только две пары. В 2001 году EIA / TIA опубликовало новую спецификацию кабеля категории 5 под названием CAT5e (или усовершенствованную CAT5), предназначенную для лучшей поддержки скоростей Gigabit Ethernet (до 1000 Мбит / с) с использованием всех четырех проводных пар. Кабели CAT5e дополнительно сохраняют обратную совместимость с оборудованием Fast Ethernet.

Хотя впоследствии были разработаны новые кабельные технологии, такие как CAT6 и CAT7, кабель Ethernet категории 5 остается популярным выбором для большинства проводных локальных сетей из-за сочетания доступности и высокой производительности, которую предлагает Ethernet-оборудование.

Кабели CAT5 Ethernet можно легко найти в магазинах, торгующих электронными товарами, включая онлайн-магазины. Готовые кабели имеют стандартную длину, например, 0. 25, 0.5, 1, 1.5, 2, 5 метров.

Как работает кабельная технология CAT 6

Категория 6 — это стандарт Ethernet-кабеля, определенный Ассоциацией электронной промышленности (EIA) и Ассоциацией телекоммуникационной промышленности (TIA). Cat 6 — это шестое поколение кабелей Ethernet по витой паре, которое используется в домашних и деловых сетях. Кабели Cat 6 обратно совместимы с предшествующими им стандартами Cat 5 и Cat 5e.

Кабели категории 6 поддерживают скорость передачи данных Gigabit Ethernet 1 гигабит в секунду. Они могут вмещать 10 гигабитных Ethernet-соединений на ограниченном расстоянии – 50 метров для одного кабеля. Кабель Cat 6 содержит четыре пары медных проводов и использует все пары для передачи сигналов, чтобы добиться высокого уровня производительности.

Cat 6 против Cat 6a

Стандартный кабель категории 6, или Cat 6a, был создан для дальнейшего повышения производительности кабелей Cat 6 Ethernet. Использование Cat 6a обеспечивает скорость передачи данных 10 Gigabit Ethernet по одному кабелю длиной до 100 метров; Cat 6 поддерживает 10 Gigabit Ethernet только до 50 метров длины кабеля. При более высокой производительности кабели Cat 6a обычно стоят дороже, чем Cat 6, и они немного толще. Cat 6a по-прежнему использует стандартные разъемы RJ-45.

Cat 6 против Cat 5e

История проектирования кабелей для сетей Ethernet привела к двум отдельным усилиям по улучшению стандарта кабелей предыдущего поколения категории 5. В Cat 5e отсутствуют некоторые технические усовершенствования, которые были внесены в Cat 6. Как и Cat 6, Cat 5e использует схему передачи сигналов по четырехпроводной паре для достижения скорости передачи данных. В отличие от этого, кабели Cat 5 содержат четыре пары проводов, но используют только две пары.

Поскольку он стал доступен на рынке раньше и предлагал приемлемую производительность для Gigabit Ethernet по более доступной цене, Cat 5e стал популярным выбором для проводных сетей Ethernet. Это, наряду с относительно медленным переходом отрасли на 10-гигабитный Ethernet, значительно замедлило внедрение Cat 6.

Как и для всех других типов кабелей EIA / TIA по витой паре, длина отдельных кабелей Cat 6 ограничена максимальной рекомендуемой длиной 100 метров для нормальной скорости соединения. Как упоминалось ранее, кабели Cat 6 поддерживают соединения 10 Gigabit Ethernet, но на расстоянии в 2 раза меньше.

Ограничения кабелей Ethernet

Одиночный кабель Ethernet (single cable), имеет максимальную пропускную способность, что означает, что у него есть верхний предел того, как долго он работает, прежде чем потеря сигнала (называемая затуханием) отрицательно влияет на производительность. Эта проблема является следствием их электрических характеристик передачи и напрямую зависит от помех вокруг кабеля.

Оба конца кабеля должны быть достаточно близко друг к другу для быстрого приема сигналов, но достаточно далеко от электрических помех, чтобы избежать перебоев. Однако сама по себе эта мера предосторожности не ограничивает размер сети, поскольку такое оборудование, как маршрутизаторы или концентраторы, можно использовать для соединения нескольких кабелей Ethernet в одной сети. Это расстояние между двумя устройствами называется диаметром сети (network diameter).

Максимальная длина одного кабеля CAT5 до затухания составляет 98,76 метров. Для CAT6 эта величина может подниматься примерно до 213,36 метров. Кабели Ethernet могут быть длиннее, но они могут страдать от потери сигнала, особенно если они проходят вблизи электрических приборов.

Длина кабеля Ethernet немного отличается, например, если мы говорим о тонком 10base 2 и о толстом 10 base 5. Первый должен быть не длиннее 182 метров, а второй может иметь длину до 500 метров.

Несколько различных типов разъемов RJ-45 служат для разных целей. Один тип, предназначенный для использования с гибкими кабелями, обычно несовместим с жёсткими кабелями. Разъемы RJ-45 других типов могут работать как с гибкими, так и с жёсткими кабелями.

Альтернативы Ethernet-кабелям для компьютерных сетей

Беспроводные технологии, такие как Wi-Fi и Bluetooth, заменили Ethernet во многих домашних и деловых сетях. Эти беспроводные технологии особенно полезны, если вы прокладываете кабель снаружи или в местах с повышенным риском повреждения проводов. А как защитить WiFi от взлома читайте в моей статье.

Категории кабеля UTP и FTP

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных полей от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей. Кабель подключается к сетевым устройствам при помощи разъёма «8P8C», который часто называют «RJ45».

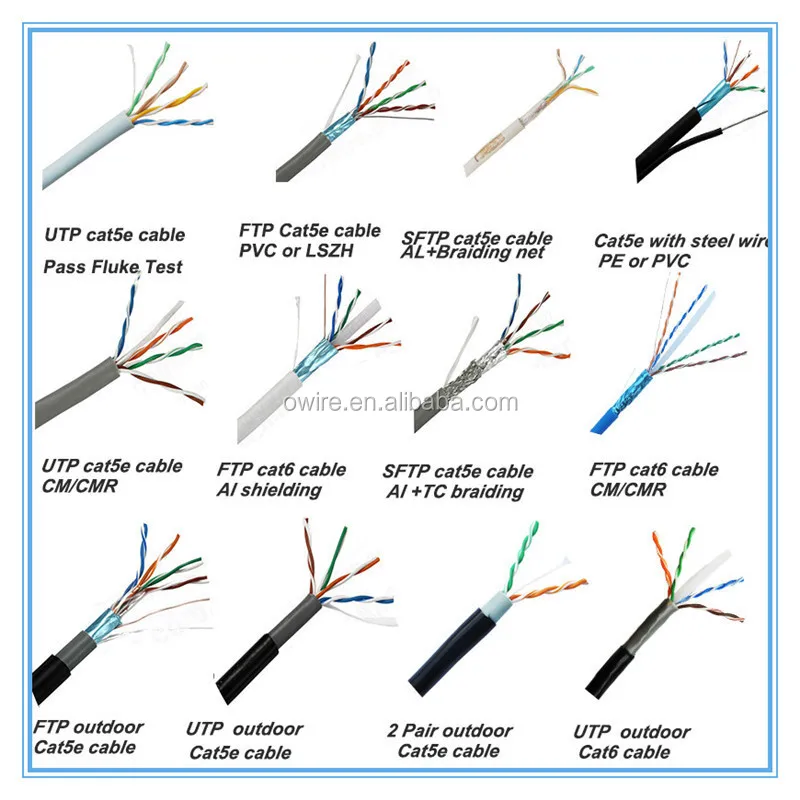

Виды кабеля, который применяется в сетях

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

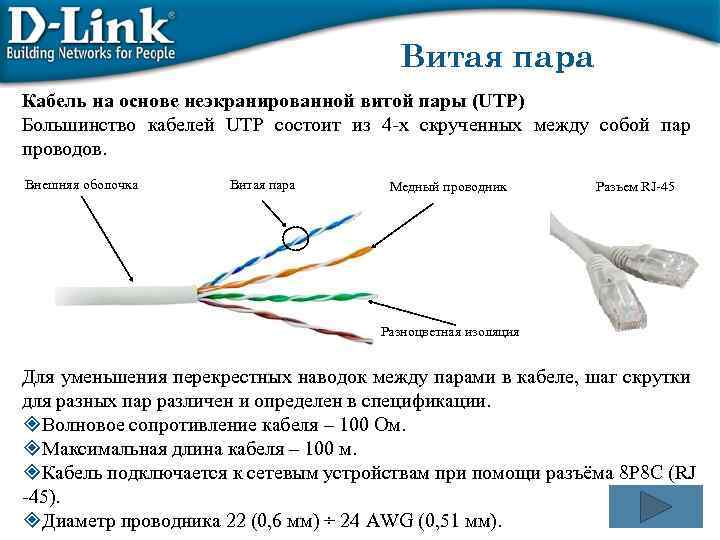

1. Неэкранированная витая пара (UTP — Unshielded twisted pair) — без защитного экрана;
2. Фольгированная витая пара (FTP — Foiled twisted pair) — присутствует один общий внешний экран в виде
    фольги;
3. Экранированная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой
    пары и общий внешний экран в виде сетки;
4. Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из
    медной оплетки и каждая пара в фольгированной оплетке;

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В последнее время появился кабель Витая пара с индексом CCA (Copper Cover Aluminum), где проводником служит омедненный алюминий. Этот кабель гораздо дешевле медного, но уступает ему по характеристикам и монтажным качествам. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (patchcord), соединяющих периферию с розетками.

Конструкция витопарного кабеля

Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26AWG или 22AWG соответственно. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории —полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур. Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию. Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, для изготовления оболочки используются полимеры, которые не поддерживают горения и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen). Кабели, не поддерживающие горение и не выделяющие дым, разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции. В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки. Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки. Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель. Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

Категории кабеля

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 (правильно category или категория, сокращение «Cat.» следует писать с точкой и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 (перевод американского ANSI/TIA/EIA-568B) и ГОСТ Р 53245-2008 (перевод одного из руководств производителя).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применяется кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется. CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.

CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Кабель обеспечивает скорость передач данных до 100 Мбит/с. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с и до 10 гигабит на расстояние до 50 м. Добавлен в стандарт в июне 2002 года.

CAT6a (полоса частот 500 МГц) — применяется в сетях Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с и планируется использовать его для приложений, работающих на скорости до 40 Гбит/с. Добавлен в стандарт в феврале 2008 года.

CAT7 — спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с, частота пропускаемого сигнала до 600—700 МГц. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair). Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление100±25 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Схемы обжима Существует два варианта обжима разъёма на кабеле: *Для создания прямого кабеля — для соединения порта сетевой карты со свитчом или хабом. *Перекрёстного (использующий кроссированный MDI, MDI-X) кабеля, имеющего инвертированную разводку контактов разъёма для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей хабов или свитчей (uplink-порт). Обжимается разъём 8P8C RJ-45 категории 5 или 5е (на фото 5 категории не экранированный).



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Все, что вам нужно знать о кабелях Ethernet

В простых сетях нет особой необходимости подвергать кабели Ethernet какой-либо проверке, но в сложной сетевой среде предприятия необходима надежная базовая система сетевых кабелей для обеспечения надежной и эффективной работы. сеть. Понимание различных Ethernet-кабелей, разъемов, длин и скоростей передачи данных может иметь большое значение для проектирования эффективной компьютерной сети.

Эта запись в блоге представляет собой краткое руководство по началу работы со всей необходимой информацией о кабелях Ethernet, сетевых кабелях и кабелях LAN, необходимых для построения компьютерной сети.

Что такое кабели Ethernet?

Кабели Ethernet, также называемые сетевыми кабелями, представляют собой шнуры, которые соединяют сетевые компоненты, такие как маршрутизаторы, модемы, коммутаторы, компьютеры и т. д. Кабели Ethernet передают трафик между сетевыми узлами, предоставляя им доступ к локальной сети (LAN) и интернет.

Несмотря на то, что технология Wi-Fi широко используется, кабели Ethernet по-прежнему играют решающую роль, особенно в бизнес-среде. Жесткое подключение вашей сети гарантирует, что она будет быстрой и последовательной. Устройствам, подключенным с помощью кабелей Ethernet, не нужно беспокоиться о внезапном падении производительности сети из-за препятствий или помех сигнала Wi-Fi.

Стабильность и качество Ethernet-соединения являются причиной, по которой рекомендуется иметь проводное подключение оборудования для видеоконференций. Если вам нравятся компьютерные игры, вы, должно быть, заметили, что игры на вашем компьютере, подключенном с помощью кабеля Ethernet, намного быстрее и без задержек по сравнению с играми по Wi-Fi.

Краткая история кабелей Ethernet

Ethernet был впервые разработан между 1973 и 1974 годами Бобом Меткалфом, исследователем в Xerox PARC. Он был создан, чтобы позволить компьютерам, серверам и принтерам подключаться и обмениваться данными в высокоскоростной сетевой системе. Ethernet был впервые коммерчески представлен в 1980 и стандартизирован Институтом инженеров по электротехнике и электронике (IEEE) в 1983 году. Все производители кабелей Ethernet придерживаются стандартов IEEE.

Категории кабелей Ethernet

Если вы когда-либо участвовали в установке какой-либо сети, вы, возможно, слышали о кабелях Cat5 или Cat6. «Кот» в сетевых кабелях — это сокращение от «Категория». Категории разделяют кабели на классы, основанные на пропускной способности, скорости передачи данных и экранировании. Существуют следующие категории кабелей Ethernet:

• Cat 1

Кабель категории 1 или Cat1 представлял собой неэкранированную витую пару, которая обычно использовалась для телефонных систем в домах и офисах.

• Cat 2

Кабели Cat 2, также являющиеся разновидностью неэкранированной витой пары, могут передавать как голос, так и данные со скоростью передачи данных 4 Мбит/с.

• Cat 3

Кабели Cat 3 представляли собой неэкранированную витую пару (UTP), состоящую из четырех витых пар. Они были разработаны для цифровой голосовой связи, а также для поддержки сетей 10BaseT Ethernet, которые могли надежно передавать данные со скоростью до 10 Мбит/с.

• Cat 4

Кабели Cat 4 представляют собой еще один класс неэкранированных витых пар (UTP), состоящих из восьми медных проводов, расположенных в четыре пары. Он может поддерживать скорость передачи данных до 16 Мбит/с.

• Категория 5

Кабели категории 5 представляют собой кабели с витой парой, используемые в основном для компьютерных сетей. Они имеют скорость передачи данных до 100 Мбит/с и использовались для передачи данных, видео и телефонных сигналов.

Спецификация Cat 5 устарела в 2001 году и была заменена Cat 5e, которая является улучшенной версией своего предшественника. Он может поддерживать скорость до 1 Гбит/с и более устойчив к перекрестным помехам. Кабели Cat 5e по-прежнему широко используются и рекомендуются для субгигабитных сетей.

• Cat 6

Cat 6 — это еще один стандартизированный кабель с витой парой, который соответствует более строгим спецификациям по сравнению с Cat 5 и Cat 5e. Он включает в себя физический разделитель между четырьмя парами, а также экран из фольги. Следовательно, он может обеспечить большую пропускную способность и скорость передачи данных до 10 Гбит/с на более коротких расстояниях до 37 м (121 фут) и до 1 Гбит/с на расстоянии более 100 м (328 футов). Cat 6a — это «модернизированный» кабель категории 6 с повышенными стандартами производительности и характеристиками перекрестных помех.

• Cat 7

Кабели Cat 7 по своим характеристикам аналогичны кабелям Cat 6a, но имеют большее экранирование и используют фирменные разъемы. Он обеспечивает скорость передачи данных до 40 Гбит/с на расстоянии более 50 метров и до 100 Гбит/с на расстоянии до 15 метров. Кабели Cat 7 не популярны, потому что они не одобрены Институтом инженеров по электротехнике и электронике (IEEE) и Альянсом электронной промышленности (EIA).

• Cat 8

Cat 8 — это медный Ethernet-кабель, последний в стандарте IEEE. Он имеет слой проводящего материала, который защищает внутренние проводники от электромагнитных помех (EMI). Следовательно, он обеспечивает скорость передачи данных до 40 Гбит/с на расстоянии 30 метров и практически исключает перекрестные помехи. Из-за дополнительных экранирующих и защитных слоев кабели категории 8 очень толстые, что затрудняет их прокладку в ограниченном пространстве.

Характеристики кабеля Ethernet

Длина

Длина кабеля Ethernet является важным фактором, который следует учитывать при организации сети из-за затухания, то есть потери мощности сигнала в сетевых кабелях. Это означает, что чем больше длина, на которую передается сигнал, тем больше он ухудшается и искажается. Затухание также может быть вызвано внешними факторами, такими как электрические токи, поэтому кабели имеют экранирование, чтобы свести к минимуму такое внешнее влияние.

Как правило, максимальная длина кабелей Ethernet, по которым они обеспечивают максимальную скорость передачи данных, составляет 100 м (328 футов). За пределами этой длины качество передаваемого сигнала начинает ухудшаться, что делает скорость сети и соединение менее надежными. С другой стороны, во многих случаях более высокие скорости передачи данных могут быть достигнуты на более коротких расстояниях.

Экранирование

Вы могли заметить, что кабели, о которых мы говорили выше, состоят из витых пар. Это связано с тем, что использование витых пар предлагает решение проблемы электромагнитных помех (EMI), вызванных близлежащими электрическими кабелями или приборами. Кабелей Ethernet с витой парой достаточно для обеспечения высококачественной передачи данных, несмотря на небольшие уровни помех в большинстве домашних и малых бизнес-сред.

Однако в сложных бизнес-средах простые кабели Ethernet с витой парой страдают от помех, вызванных мощным оборудованием, лифтами, крупными флуоресцентными осветительными установками и т. д., которые проходят прямо через неэкранированные кабели Ethernet. Это приводит к значительному влиянию на передачу данных и скорость.

Кабели Ethernet с экранированием бывают следующих типов:

1. Экранированная витая пара (STP)

2. Фольгированная витая пара (FTP)

3. Внешняя фольга -экрана/неэкрасная скрученная пара (F/UTP)

4. Внешнее плетенное экранинг/не взволнованный скрученный (S/UTP)

5. Внешний щит/Foiled Twifled (S/FTP)

   9003

   .

Скорость или скорость передачи данных

В кабелях Ethernet скорость относится к скорости, с которой они могут передавать данные. Например, скорость 100 Мбит/с означает, что кабель способен передавать 100 миллионов бит данных в секунду. Скорость кабеля можно определить по обозначению его категории, как мы обсуждали выше.

Вот краткое руководство по скорости для справки:

Категория	Макс. Скорость передачи данных	Полоса пропускания
Категория 1	1 Мбит/с	0,4 МГц
Категория 2	4 Мбит/с	4 МГц
Категория 3	10 Мбит/с	16 МГц
Категория 4	16 Мбит/с	20 МГц
Категория 5	100 Мбит/с	100 МГц
Категория 5e	1 Гбит/с	100 МГц
Категория 6	1 Гбит/с	250 МГц
Категория 6а	10 Гбит/с	500 МГц
Категория 7	10 Гбит/с	600 МГц
Категория 7а	10 Гбит/с	1000 МГц
Категория 8	25 Гбит/с (Cat8. 1) 40 Гбит/с (Cat8.2)	2000 МГц

Пропускная способность и скорость передачи данных

Скорость передачи данных и пропускная способность — это связанные термины, которые часто используются взаимозаменяемо, но это не одно и то же. Полоса пропускания — это мера скорости, с которой сигнал повторяется в секунду. Таким образом, рейтинг 1 МГц (мегагерц) означает, что кабель способен выполнять 1 миллион циклов в секунду.

Вы могли заметить, что герц — это мера частоты. Итак, какое отношение частота имеет к кабелям Ethernet? Полоса пропускания или частота кабеля Ethernet — это скорость, с которой сигнал может изменять состояние, переходя от 1 к 0 и обратно. Следовательно, кабели с более высокими частотами могут передавать больше единиц и нулей, что позволяет передавать больше бит данных в секунду.

Частота или пропускная способность кабелей Ethernet зависят от сечения (толщины) проводников, количества витков проводников и экранирования каждой пары проводников.

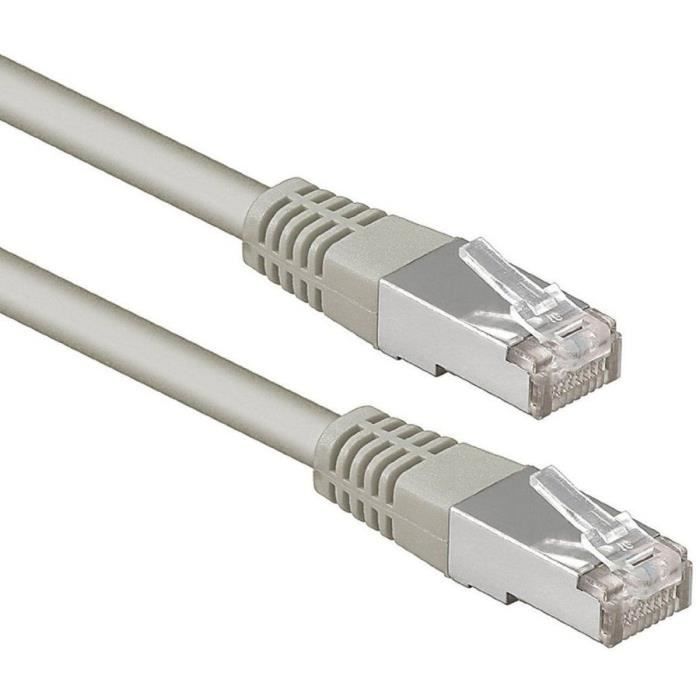

Соединительные кабели и разъемы

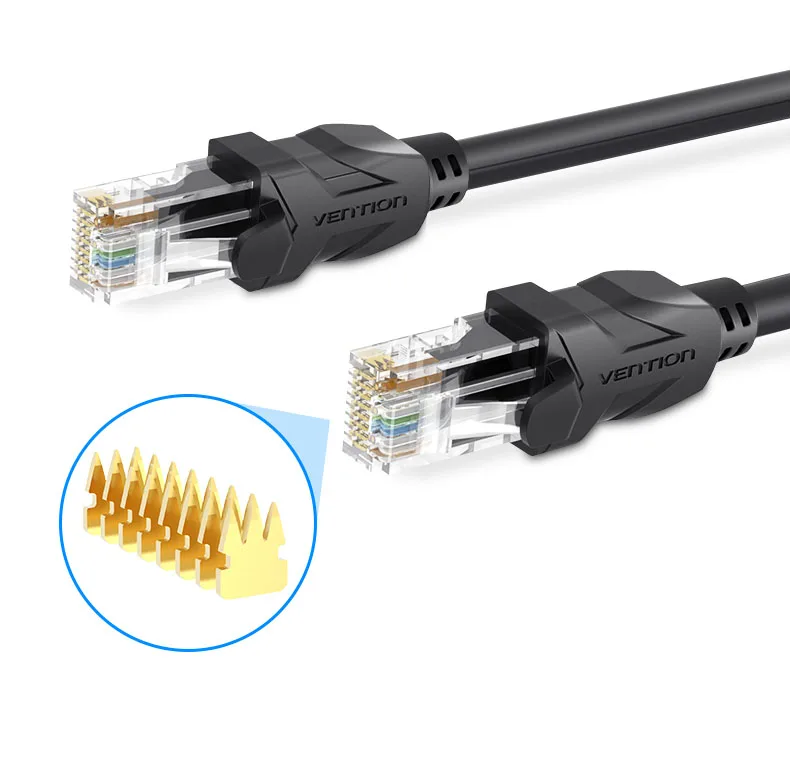

Кабели Ethernet обычно заканчиваются с помощью разъема RJ45, где RJ означает зарегистрированный разъем, который представляет собой стандартное физическое сетевое соединение или интерфейс, а «45» относится к номеру интерфейса. в стандартной спецификации.

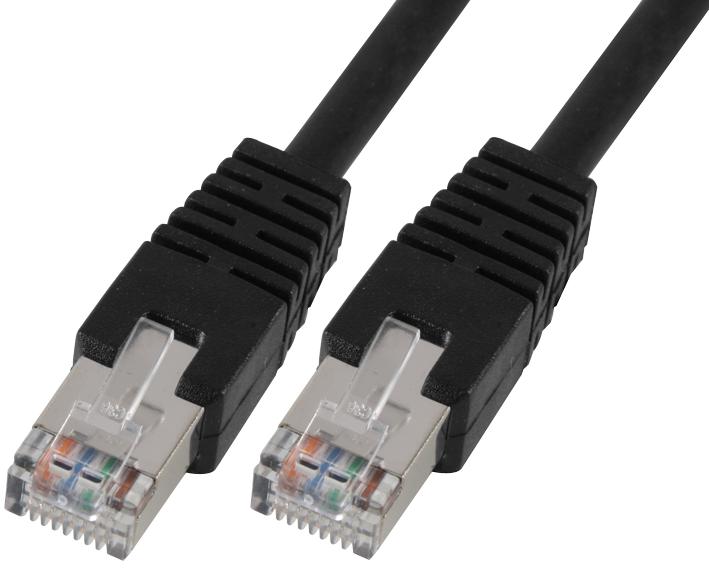

Кабели Ethernet с разъемами на обоих концах называются соединительными кабелями. Соединительные кабели обычно намного короче стандартных кабелей Ethernet. Разъемы Ethernet бывают следующих типов:

• Формованные разъемы

Это разъемы, которые неразъемно прикреплены к кабелю таким образом, что кабель и разъем образуют единую цельную часть, называемую чехлом. Ботинок обычно покрыт термопластичным или силиконовым материалом, чтобы сделать его прочным и выдерживать большое количество циклов надевания и снятия.

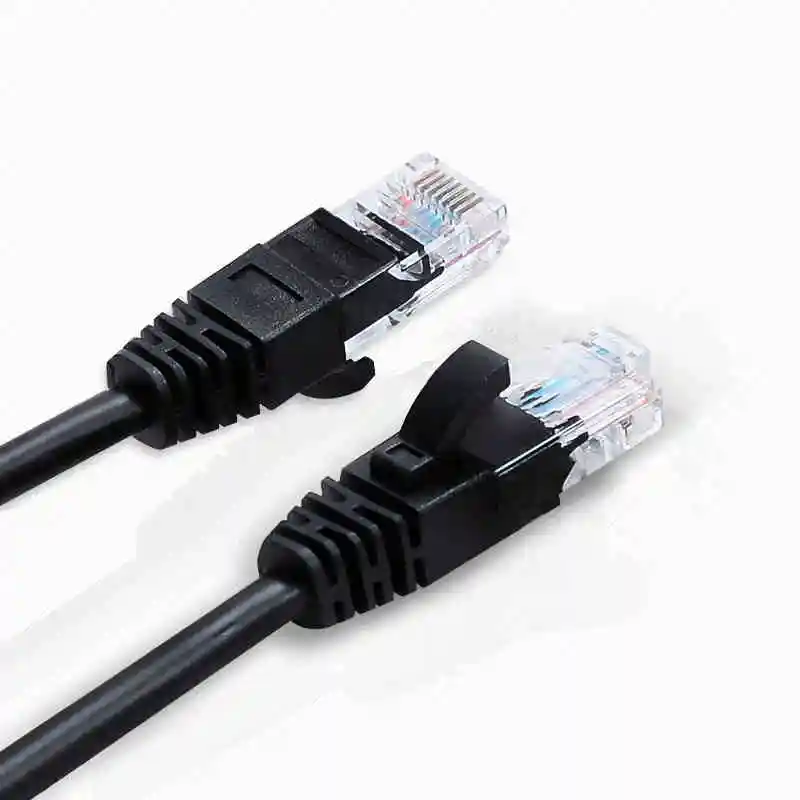

• Соединители без выступов

Соединители без выступов имеют защитную конструкцию, которая защищает замок соединителя от случайного отщелкивания. Он находит применение в ситуациях, когда разъем часто подключается и отключается.

Типы кабелей Ethernet

Тонкие кабели

Кабели Ethernet, диаметр которых на 30-50% меньше, чем у кабелей категории 6, называются тонкими и ультратонкими кабелями. Эти типы кабелей производятся с использованием медных проводов малого сечения. Тонкие кабели легче и проще в установке, они находят применение в стойках с высокой плотностью размещения оборудования, где пространство ограничено и необходимо обеспечить циркуляцию воздуха.

Плоские кабели

Плоские кабели Ethernet обладают уникальными характеристиками, которые делают их подходящими для конкретных случаев использования. Они хорошо отводят тепло, равномерно распределяют физические нагрузки, прочны, легки, не спутываются. Эти качества делают плоские кабели подходящими для прокладки кабелей под коврами, за плинтусами или для технических специалистов, которым необходимо носить кабели Ethernet в сумке для ноутбука.

Бронированный кабель

Бронированные кабели представляют собой кабели Ethernet с внешней оболочкой из термопластичного полиуретана (ТПУ), что делает их прочными, гибкими и, что более важно, устойчивыми к порезам и истиранию. Бронированные кабели рекомендуются для наружного применения и в местах, где существует опасность пореза или раздавливания кабелей.

Особые указания

Пожарная безопасность

Кабели Ethernet, проложенные в пространствах над или под полом, которые обеспечивают пространство для воздушного потока, и к системе HVAC здания, должны иметь характеристики, соответствующие требованиям пожарной безопасности. Эти кабели должны иметь более высокую огнестойкость и выделять меньше ядовитых паров. Прокладка кабелей в таких местах может подлежать соблюдению или законодательным требованиям.

Антибактериальные кабели

В таких средах, как медицинские учреждения, предприятия пищевой промышленности и кухни ресторанов, где особенно опасны бактериальные инфекции, часто требуются антибактериальные кабели Ethernet. Они состоят из внешней оболочки из антибактериального материала 99,9% эффективен в ингибировании распространенных бактерий, таких как кишечная палочка и стафилококк.

Power over Ethernet (PoE)

Power over Ethernet (PoE) — это технология, позволяющая передавать питание и данные по одному кабелю. PoE очень полезен, потому что он дает вам возможность устанавливать устройства там, где они вам нужны, не беспокоясь о доступе к электрическим розеткам. Это очень удобно при установке IP-камер и точек беспроводного доступа (WAP), для которых требуется питание и подключение к сети.

Заключение

В большинстве простых сетевых установок вам не нужно ничего учитывать, кроме определения категории кабеля Ethernet. Тем не менее, иметь общее представление о кабелях Ethernet, разъемах, экранировании и т. д. всегда полезно, особенно если вы отвечаете за проект установки сети.

Есть ли в вашей организации надежные сетевые кабели, способные удовлетворить растущие потребности вашей бизнес-сети? Свяжитесь с нами, нажав кнопку ниже, и наши эксперты по сети помогут вам решить любые проблемы, связанные с сетью.

Получить сетевую поддержку

Если вам понравился блог, поделитесь им с друзьями

Об авторе

Хари Субеди Менеджер по маркетингу компании Jones IT

Хари — специалист по онлайн-маркетингу, специализирующийся на контент-маркетинге. Он пишет на темы, связанные с ИТ, безопасностью, малым бизнесом и внимательностью. Он также является основателем и управляющим директором Girivar Kft., компании по предоставлению деловых услуг, расположенной в Будапеште, Венгрия.

Комментарий

Объяснение категорий кабелей Ethernet

: краткая история

Миллениалы, пришедшие на работу в период с 2003 по 2016 год, привыкли к цифровой эре: высокоскоростной доступ в Интернет, смартфоны, все онлайн. И хотя они определенно испытали достижения в области технологий за свою жизнь, они могут не знать, насколько далеко продвинулись медные кабели Ethernet, чтобы сделать все это возможным. Мы думали, что начнем 2022 год с небольшого урока истории Ethernet для молодого поколения и памятной прогулки для тех из нас, кто работает в отрасли немного дольше, чем нам хотелось бы признать.

^{Кабель Ethernet прошел долгий путь от первого стандарта Cat 3 до Cat 6A}

Описание категорий кабелей Ethernet

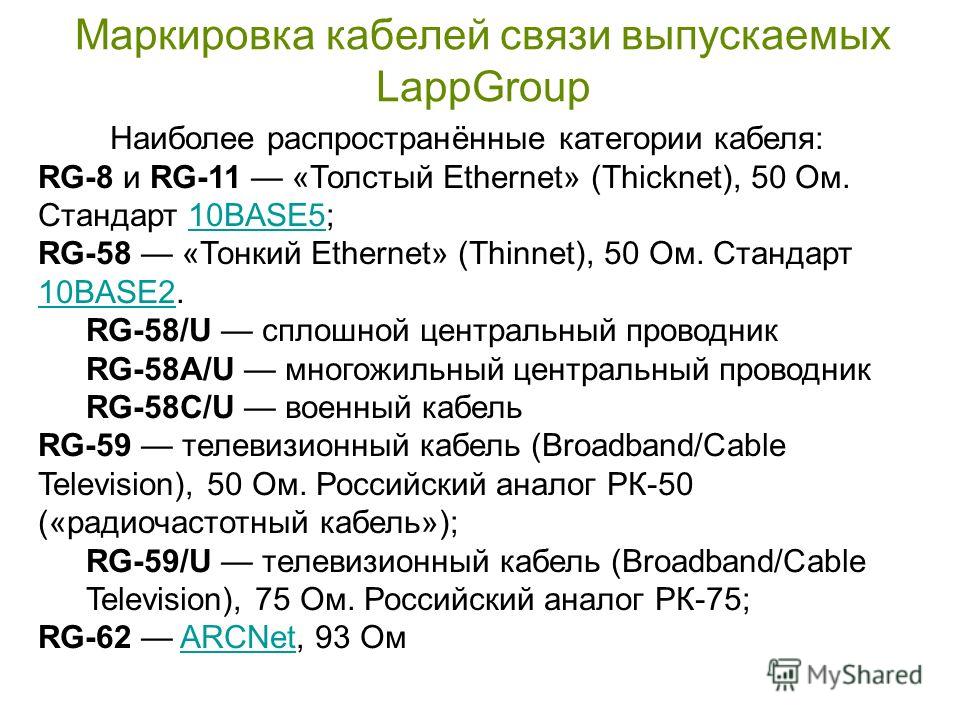

Ethernet был разработан в 1973 году Бобом Меткалфом в Исследовательском центре Xerox в Пало-Альто и поддерживается толстыми медными кабелями коаксиального типа. Первая версия, 10BASE5, отличалась чрезвычайно жестким кабелем диаметром почти полдюйма, а позже к ней присоединился 10BASE2, использующий кабель вдвое меньшей толщины и гораздо более гибкий. В конце 19В 80-х годах разработка концентратора Ethernet, а затем и коммутатора позволила медным кабелям с витой парой стать основной средой для поддержки Ethernet.

Категории 3, 4 и 5

В 1989 году компания Anixter, дистрибьютор кабельной продукции, представила свою программу «Уровни» — первую письменную спецификацию характеристик кабельных систем передачи данных. Это стало основой для первого официального кабеля категории на основе стандартов, ратифицированного в 1991 году Ассоциацией телекоммуникационной промышленности (TIA) как категория 3. Он поддерживал скорость 10 Мбит / с (более двух из четырех пар в кабеле категории 3) и проложен. путь эволюции кабелей категории витой пары в течение следующих 30 лет. Хотя отраслевые стандарты больше не рекомендуются, категория 3 по-прежнему имеет установленную базу для голосовой связи в некоторых коммерческих зданиях. (В некоторых из этих старых установок вы обнаружите, что две пары используются для данных, а другие пары используются для другого соединения или голосовой пары.) После категории 3 некоторое время существовала категория 4, затем ее быстро заменили. по категории 5 — обе из них больше не существуют и больше не признаются в кабельных стандартах.

Категории 5e и 6

Примерно в 2001 году появилась категория 5e с улучшенными характеристиками перекрестных помех для поддержки гигабитных скоростей. Затем появилась категория 6 с немного большим запасом, позволяющим поддерживать скорость 10 Гбит/с, но только до 35 метров. При квалификационном тестировании некоторые установленные базовые кабели категорий 5e и 6 могут поддерживать 2,5 и/или 5 Гбит/с на расстоянии до 100 метров для развертываний Wi-Fi 6 с потенциальной поддержкой 10 Гбит/с на расстоянии до 55 метров или меньше.

Категория 6А

Категория 6A — способная поддерживать скорость передачи данных от 10 Гбит/с до 100 метров — была ратифицирована в 2009 году. Она остается рекомендуемой средой для всех новых развертываний горизонтальных локальных сетей. Хотя категория 6A существует уже более десяти лет, возможно, она немного опередила свое время; только в течение последних пяти лет любые распространенные приложения LAN требовали скорости 10 Гбит/с для конечного устройства, и многие из них все еще работают на скорости 1000 Мбит/с или ниже.

Категории 7, 7А и 8

Вам также могут быть интересны категории 7 и 7A, ратифицированные ISO/IEC в 2002 и 2010 годах соответственно. Несмотря на то, что официально TIA никогда не признавала категорию 7A, она остается популярной кабельной средой для поддержки 10 Гбит/с в некоторых частях Европы. Кроме того, есть категория 8, которая вызвала много шума как решение для поддержки 25 и 40 Гбит/с в 30-метровых каналах между коммутатором и сервером центра обработки данных, но до сих пор не получила широкого распространения — энергопотребление остается проблемой для 25 /40GBASE-T активное оборудование. Достижения в технологии приемопередатчиков теперь также позволяют центрам обработки данных легко поддерживать соединения коммутатор-сервер со скоростью 25 и 50 Гбит/с с использованием кабелей прямого подключения SFP28 или SFP56 в конфигурациях с короткой досягаемостью Top-of-Rack (ToR) или активных оптических сборок и оптоволокна. структурированная кабельная система в более длинных каналах. Это не обязательно означает, что Категория 8 мертва. Он (или его версия) может в конечном итоге поддерживать 30-метровые горизонтальные каналы в локальной сети для приложений, требующих более высоких скоростей передачи, чем может поддерживать категория 6A.

Сравнение категорий кабелей Ethernet

Категория	Год ратификации	Верхняя частота	Скорость передачи
Категория 3	1991	16 МГц	10 Мбит/с
Категория 4	1992	20 МГц	16 Мбит/с
Категория 5	1995	100 МГц	100 Мбит/с
Категория 5e	2001	100 МГц	1000 Мбит/с 1
Категория 6	2002	250 МГц	1000 Мбит/с 2
Категория 6А	2009	500 МГц	10 Гбит/с
Категория 7	2010	600 МГц	10 Гбит/с
Категория 7А	2013	1 ГГц	10 Гбит/с
Категория 8	2016	2 ГГц	40 Гбит/с

^{1 до 2,5 или 5 Гбит/с в некоторых случаях
2 до 2,5, 5 или 10 Гбит/с в некоторых случаях}

Почему мы до сих пор используем медные кабели?

В то время как цена на оптику значительно снизилась за последние два десятилетия, снизив общую стоимость оптоволоконных систем, медные кабельные системы по-прежнему дешевле с учетом активного оборудования. Монтажные инструменты на медной основе более доступны по цене, а методы установки проще. Таким образом, медные кабели по-прежнему являются де-факто выбором для большинства горизонтальных развертываний локальных сетей. Во многом это связано с технологией Power over Ethernet (PoE), которая развивалась вместе с медными кабелями.

Стандарт IEEE 802.3af Type 1 PoE, ратифицированный в 2003 г., обеспечивает максимальную мощность 15,4 Вт по двум парам медных кабелей категории. За ним последовал 802.3at (Type 2) в 2009 году, обеспечивающий мощность до 30 Вт. Затем в 2018 году была ратифицирована четырехпарная PoE с 802.3bt Type 3 и Type 4 мощностью 60 и 90 Вт соответственно. Теперь кажется, что почти каждое подключенное устройство питается от PoE. Комбинация кабелей медной категории и PoE — это то, что поддерживает большую часть современных передовых технологий интеллектуальных зданий на границе сети, от высокоскоростного Wi-Fi, AV over IP и цифровых вывесок до распределенных антенных систем, видеонаблюдения и цифровое освещение.

Будущее медных кабелей

По мере того, как новая технология IoT размещает в сети все больше устройств, дополнительные усовершенствования будут поддерживать позиции медных кабелей. Одной из технологий, к которой готовится предприятие, является однопарный Ethernet. Идеально подходит для низкоскоростных и маломощных устройств операционных технологий (OT) в локальной сети, таких как датчики и контроллеры, используемые в системах автоматизации зданий. -парный витой кабель и подача от 7 до 52 Вт однопарного PoE (SPoE), в зависимости от длины кабеля.

Fluke Networks всегда шла в ногу со временем

Хорошей новостью является то, что по мере того, как медный кабель развивался с годами, тестирование не отставало. В то время как DTX CableAnalyzer от Fluke Networks (представленный в 2004 г.) вывел сертификацию категории медных кабелей на совершенно новый уровень, сертификационные устройства для медных кабелей серии DSX CableAnalyzer™ (2013 г. ) с платформой Versiv™ предлагают гораздо более быстрое сертификационное тестирование, а также более быструю настройку, уменьшение количества ошибок и упрощение отчетности. Благодаря постоянным обновлениям прошивки Versiv, DSX CableAnalyzer может сертифицировать все текущие категории медных кабелей, а также квалифицировать категории 5e и 5 для 2.5/5GBASE-T.

Fluke Networks также идет в ногу с достижениями в области технологии медных кабелей с такими решениями, как LinkIQ™ Cable + Network Tester, который может аттестовать медный кабельный завод и проводить тестирование нагрузки PoE в режиме реального времени. И мы внимательно следим за новыми технологиями, такими как однопарный Ethernet, чтобы обеспечить поддержку тестирования, когда дело доходит до реализации.

Но дело не только в кабеле и приложениях, с которыми мы не отставали. За последнее десятилетие компания Fluke Networks упростила документирование и отчетность с помощью LinkWare Live, облачной службы, которая позволяет загружать результаты испытаний из любого места — на сегодняшний день загружено более шестидесяти миллионов данных. Мы даже добавили в LinkWare Live такие функции, как беспроводное подключение, GPS-отслеживание, а также калибровку и состояние прошивки.

Только время покажет, будут ли медные кабели Ethernet развиваться дальше, но вы можете быть уверены, что Fluke Networks будет идти в ногу с любыми будущими приложениями, технологиями и возможностями тестирования, которые должны поддерживать эти кабели.

Продолжайте учиться

• Как проверить, поддерживают ли ваши кабели Ethernet PoE
• Готовы ли ваши сетевые кабели к PoE следующего поколения?
• Десять глупых ошибок промышленного Ethernet, которые допускают умные люди

Поговорите со специалистом

Различные типы Ethernet-кабеля

Краткая история рождения Ethernet

К настоящему моменту почти все, кто читает это, знают, что такое Ethernet. По крайней мере, вы слышали, как кто-то использует этот термин при обсуждении сетевых и интернет-схем и операций. Чего вы, возможно, не знаете, так это того, как долго он существует и насколько сильно он эволюционировал с момента своего зачатия.

В мае 1973 года в Исследовательском центре Xerox в Пало-Альто Боб Меткалф (да, тот самый Боб Меткалф, который в 1970) работал над докторской диссертацией. В рамках своей диссертации он хотел создать способ, с помощью которого локальные устройства могли бы взаимодействовать друг с другом; то, что вы и я, без сомнения, принимаем как должное.

В результате родилась концепция и применение Ethernet. Меткалф назвал его «Ethernet» в честь теории, восходящей к 18 веку. Сама теория называется «светоносным эфиром», который был предполагаемой средой, в которой свет движется в пространстве.

Меткалфу понравилась идея связать Светоносный Эфир с его новой новой системой кабелей, по которым информационные биты передаются другим устройствам. Конечно, прототип был совсем не похож на то, что мы имеем сегодня. И я не могу себе представить, чтобы Меткалф мог предсказать тонкости современного Ethernet-кабеля.

Рейтинг категорий кабелей Ethernet

Кабели Ethernet ранжируются так же, как мы ранжируем программное обеспечение. Например: сначала мы использовали версию ПО 1.0. Затем устанавливаются новые стандарты, отвечающие нашим задачам и требованиям, и мы переходим к версии программного обеспечения 1.5, затем 2.0, затем 3.0 и так далее. Все эти версии по-прежнему действительны в своем собственном контексте, но не могут справляться с текущими задачами с той же эффективностью, что и самая новая версия. То же самое и с кабелями Ethernet.

В настоящее время на рынке представлено семь категорий кабелей Ethernet: CAT5, CAT5E, CAT6, CAT6A, CAT7, CAT7A и CAT8. Мы рассмотрим, что влечет за собой каждая категория. Благодаря этой информации вы обнаружите их практичность по отношению к вашим сетевым потребностям. Во-первых, давайте рассмотрим основополагающие аспекты, общие для всех семи категорий.

Витая пара

Как вы, вероятно, знаете, основные жилы Ethernet-кабеля — это проводники, проходящие через его середину. Эти провода несут ток электрической энергии, который распространяется через волны сжатия, а волны распространяются через электроны внутри провода. Однако электрическая энергия не распространяется по проводу, как звук распространяется по воздуху, а вместо этого распространяется в пространстве за пределами проводов.

Это оставляет поток энергии в указанных проводах восприимчивым к внешнему вмешательству. Основным виновником является электромагнитное излучение от других электронных устройств, также известное как «перекрёстные помехи».

В 1881 году Александр Грэм Белл обнаружил, что скручивание двух проводов вместе значительно снижает вероятность помех. Позже стало понятно, что дополнительная защита и инсоляция еще больше защитят витые пары.

UTP, FTP и STP

Среди шести различных категорий Ethernet-кабелей существует три варианта защиты витых пар жил. Степень защиты коррелирует с потенциальной помехой или количеством и типом машин и электрических устройств поблизости и вокруг кабеля. Давайте посмотрим на эти защитные меры на месте.

CAT5E UTP	CAT5E FTP	CAT6 UTP	CAT6A UTP

UTP (неэкранированная витая пара) — этот кабель состоит из пар проводов, скрученных вместе. Нет никакого экранирования или защиты, кроме пластикового покрытия вокруг проводов. Это один из самых основных методов, используемых для предотвращения электромагнитных помех.

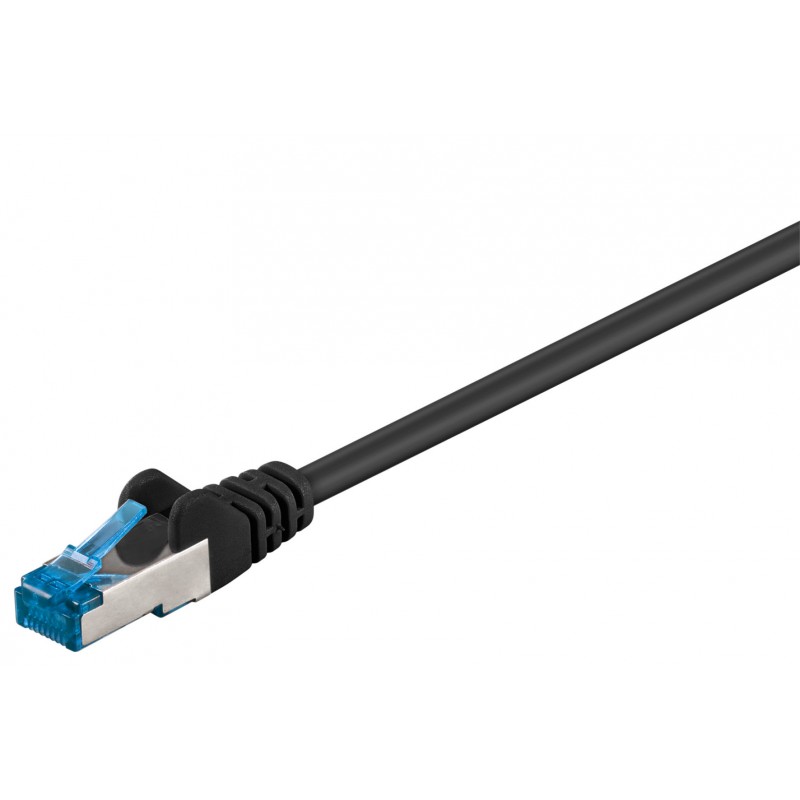

FTP (Фольгированная витая пара) — этот кабель обеспечивает дополнительный уровень защиты благодаря металлическому экранированию (также называемому экранированием), обернутому вокруг отдельных витых проводов. Это, кроме того, защищает от электромагнитных помех от местных механизмов и устройств.

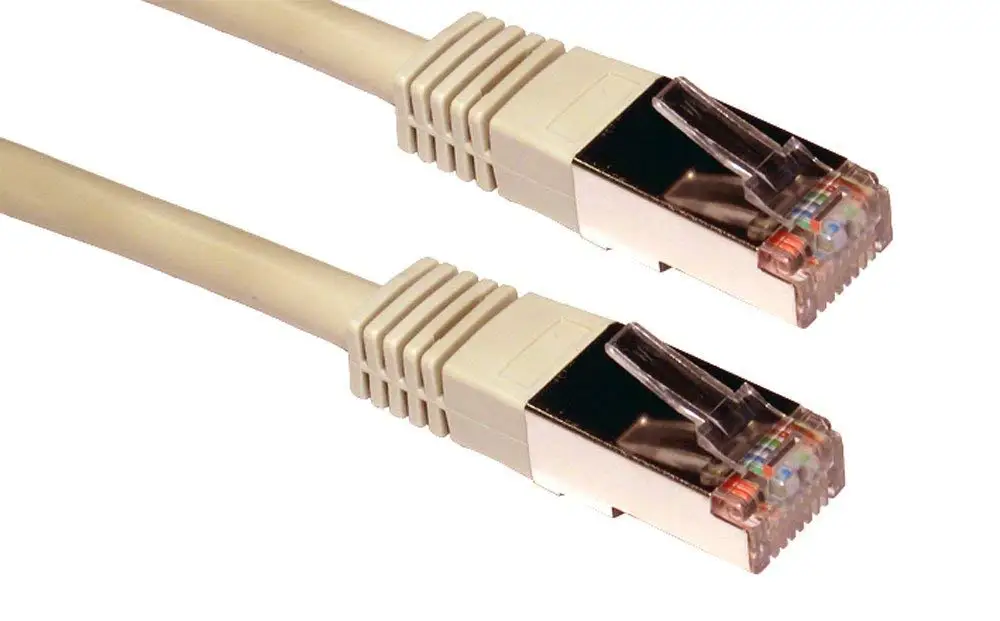

STP (Экранированная витая пара) — Этот кабель предлагает экранирование фольгой вокруг отдельных витых проводов и общий экран вокруг всех четырех экранированных пар. Это обеспечивает максимальный уровень защиты от помех и встречается в кабелях с самыми высокими характеристиками.

Категории кабелей Ethernet

Наконец, мы подошли к шести категориям кабелей Ethernet, которые в настоящее время представлены на рынке. Эта информация будет наиболее важной, помогая вам определить, какая категория лучше всего подходит для вашей установки в офисе или дома.

Есть два определяющих фактора кабеля Ethernet. Этими коэффициентами являются «Мбит/с» (мегабиты в секунду) и «МГц» (мегагерцы). Размер веб-страницы составляет 3 МБ (мегабайта), что составляет 24 бита. Средний размер одной минуты видео в формате 1080p на Youtube составляет чуть более 41 МБ, что составляет 328 бит. Теперь экстраполируйте это на то, сколько людей перемещают эту информацию на разных устройствах одновременно.

МГц (мегагерц) — это скорость, с которой частотная волна будет циклически повторяться или менять состояния в секунду. Это в основном сводится к скорости, с которой ваши мегабиты или данные перемещаются по кабелю.

Теперь, когда мы можем учитывать определяющие факторы кабеля Ethernet, давайте взглянем на характеристики всех семи категорий. (Примечание: «e» в «CAT5e» означает «расширенный». «A» в «CAT6A» и «CAT7A» означает «расширенный».)

Краткое примечание: что касается экранирования, не забывайте Имейте в виду, что чем больше экранирования в кабеле, тем менее гибким становится кабель.
