Как устроена катушка зажигания ВАЗ 2114. Какие признаки указывают на неисправность модуля зажигания. Как проверить катушку зажигания мультиметром. Когда требуется замена модуля зажигания на ВАЗ 2114. Как правильно выбрать и установить новую катушку.
Устройство и принцип работы катушки зажигания ВАЗ 2114
Катушка зажигания является важным элементом системы зажигания автомобиля ВАЗ 2114. Она преобразует низкое напряжение бортовой сети в высоковольтные импульсы, необходимые для образования искры на свечах зажигания.

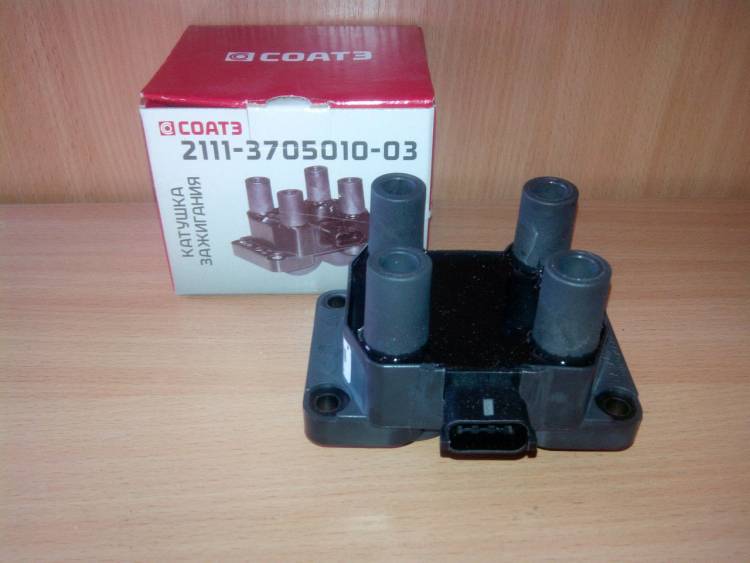

На ВАЗ 2114 используется двухвыводная катушка зажигания, объединенная в единый модуль с коммутатором. Такая конструкция получила название модуля зажигания.
Основные компоненты модуля зажигания ВАЗ 2114:
- Первичная обмотка
- Вторичная обмотка
- Магнитопровод
- Электронный коммутатор
- Высоковольтные выводы
Принцип работы катушки зажигания основан на явлении электромагнитной индукции. При прерывании тока в первичной обмотке во вторичной обмотке индуцируется высокое напряжение до 40 000 В.
![](/800/600/https/chemic-shop.ru/wp-content/uploads/5/6/b/56b422e144a6f8dd41e5df72a02670c3.jpeg)
Признаки неисправности модуля зажигания на ВАЗ 2114
Выход из строя катушки зажигания может проявляться следующими симптомами:
- Затрудненный пуск двигателя, особенно в холодную погоду
- Неустойчивая работа двигателя на холостом ходу
- Рывки и подергивания при разгоне автомобиля
- Повышенный расход топлива
- Снижение мощности двигателя
- Появление пропусков зажигания
Если вы заметили один или несколько из этих признаков, необходимо провести диагностику модуля зажигания.
Как проверить катушку зажигания ВАЗ 2114 мультиметром
Для проверки исправности модуля зажигания ВАЗ 2114 понадобится мультиметр. Процедуру диагностики рекомендуется проводить на снятом с автомобиля модуле.
Порядок проверки:
- Проверка на короткое замыкание. Подключите один щуп мультиметра к центральному выводу модуля, а другой — к его корпусу. Сопротивление должно стремиться к бесконечности.
- Проверка первичной обмотки. Измерьте сопротивление между крайними выводами модуля. Нормальное значение около 0,5 Ом.
- Проверка вторичной обмотки. Измерьте сопротивление между высоковольтными выводами. Должно быть в пределах 5,4-7,6 кОм.
Если полученные значения существенно отличаются от указанных, это свидетельствует о неисправности модуля зажигания.
![](/800/600/https/vaz-2114.info/wp-content/uploads/proverka-katushki-vaz-2114-8.jpg)
Когда необходима замена модуля зажигания на ВАЗ 2114
Замена катушки зажигания на ВАЗ 2114 требуется в следующих случаях:
- При обнаружении неисправности в ходе диагностики мультиметром
- При наличии явных признаков выхода из строя (трещины корпуса, следы оплавления)
- В качестве профилактической меры при пробеге более 100 000 км
- При сильном ухудшении динамики автомобиля и повышении расхода топлива
Своевременная замена неисправного модуля зажигания позволит избежать более серьезных проблем с двигателем.
Выбор новой катушки зажигания для ВАЗ 2114
При выборе нового модуля зажигания для ВАЗ 2114 следует учитывать следующие факторы:
- Совместимость с конкретной моделью двигателя (8 или 16 клапанов)
- Репутация производителя (рекомендуются BOSH, СОАТЭ, МЗАТЭ)
- Наличие гарантии от производителя
- Стоимость (слишком дешевые аналоги могут оказаться ненадежными)
Оптимальным выбором будет оригинальная катушка или качественный аналог от проверенного производителя.
Процедура замены модуля зажигания на ВАЗ 2114
Замена катушки зажигания на ВАЗ 2114 — несложная операция, которую можно выполнить самостоятельно. Для этого потребуется минимальный набор инструментов.
![](/800/600/https/cache3.youla.io/files/images/780_780/5b/b4/5bb4e5d5aaab2851ea27e533.jpg)
Порядок замены:
- Отсоедините клемму аккумулятора
- Снимите высоковольтные провода со свечей зажигания
- Отсоедините разъем от модуля зажигания
- Открутите болты крепления модуля (обычно 2 шт)
- Снимите старый модуль зажигания
- Установите новый модуль в обратной последовательности
После установки нового модуля зажигания проверьте работу двигателя. Если все сделано правильно, неисправности должны исчезнуть.
Профилактика неисправностей катушки зажигания
Чтобы продлить срок службы модуля зажигания на ВАЗ 2114, рекомендуется соблюдать следующие правила:
- Регулярно проверяйте состояние высоковольтных проводов
- Своевременно меняйте свечи зажигания
- Не допускайте попадания влаги на модуль зажигания
- Избегайте механических повреждений модуля
- Используйте качественный бензин
Соблюдение этих простых рекомендаций поможет избежать преждевременного выхода из строя катушки зажигания и сохранить стабильную работу двигателя вашего ВАЗ 2114.
Модуль зажигания ваз2114 в категории «Авто — мото»
Модуль зажигания Tadem ВАЗ 2110 2111 2112 2113 2114 2115 1118 1119 2170 2123 2190 42.3705 (2112-3705010-02)
На складе в г. Харьков
Доставка по Украине
по 1 502.5 грн
от 3 продавцов
1 502.50 грн
Купить
Модуль зажигания BOSCH ВАЗ 2111 2114 1.6 (F 000 ZS0 211) ERK F 000 ZS0 211
На складе в г. Харьков
Доставка по Украине
1 750 грн
Купить
Модуль зажигания BOSCH ВАЗ 2111 2114 1.6 (F 000 ZS0 211) CRGP F 000 ZS0 211
На складе
Доставка по Украине
1 750 грн
Купить
Модуль зажигания BOSCH ВАЗ 2111 2114 1.6 (F 000 ZS0 211) OrigArt F 000 ZS0 211 nw
На складе
Доставка по Украине
1 741.20 грн
Купить
Катушка запалювання ВАЗ модуль 2110, 2111, 2113, 2114, 2115, 1117, 1118, 1119 «Калина» 8кл.
Заканчивается
Доставка по Украине
500 грн
Купить
Модуль зажигания калина ваз 2109 21099 2111 2113 2114 2115 1118 (4601. 3705) АТ
На складе
Доставка по Украине
849 — 935 грн
от 2 продавцов
935 грн
Купить
Модуль зажигания ваз 2109 21099 2110 2112 2113 2114 2115 АТ
На складе
Доставка по Украине
1 532 — 1 687 грн
от 2 продавцов
1 687 грн
Купить
Модуль зажигания ваз 2109 21099 2110 2112 2113 2114 2115 (F 000 ZS0 211) BOSCH
На складе
Доставка по Украине
1 858 — 1 939 грн
от 2 продавцов
1 858 грн
Купить
Модуль зажигания ваз 2109 21099 2110 2112 2113 2114 2115 (42.3705) E&E Б-118
На складе
Доставка по Украине
1 557 — 1 625 грн
от 2 продавцов
1 557 грн
Купить
Модуль зажигания Ваз 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 (42.3705) 4-х контактный FLAGMUS
Заканчивается
Доставка по Украине
875 грн
Купить
Модуль зажигания Ваз 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 (42. 3705) 4-х контактный
Доставка по Украине
1 250 грн
Купить
Модуль (катушка) зажигания Ваз 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 (4601.3705) Gumex
Заканчивается
Доставка по Украине
659 грн
Купить
Модуль зажигания Tadem ВАЗ 2110 2111 2112 2113 2114 2115 1118 1119 2170 2123 2190 42.3705 (2112-3705010-02) nw
На складе
Доставка по Украине
1 495 грн
Купить
Катушка зажигания модуль ВАЗ 2110, 2111, 2113, 2114, 2115, 1117, 1118, 1119 «Калина» 8кл.
Доставка по Украине
700 грн
Купить
Катушка зажигания (модуль) Сенс, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, 2121 2112-3705010-02
Доставка из г. Ровно
1 158.68 грн
1 396 грн
Купить
Смотрите также
Модуль зажигания МЗАТЭ Ваз 2108 2109 21099 2110 2111 2112 2113 2114 2115 катушка (4601.3705) CRGP 4601.3705
На складе
Доставка по Украине
1 133 грн
Купить
Модуль зажигания МЗАТЭ Ваз 2108 2109 21099 2110 2111 2112 2113 2114 2115 катушка (4601. 3705) ERK 4601.3705
На складе в г. Харьков
Доставка по Украине
1 133 грн
Купить
Разъём модуля зажигания ВАЗ 2110, 2112, 2114, 2170, 1118, 1119 196S(2428)
Доставка по Украине
82 грн
Купить
Модуль зажигания МЗАТЭ Ваз 2108 2109 21099 2110 2111 2112 2113 2114 2115 катушка (4601.3705) CHP 4601.3705
На складе
Доставка по Украине
1 133 грн
Купить
Модуль зажигания BOSCH ВАЗ 2111 2114 1.6 (F 000 ZS0 211) CHP F 000 ZS0 211
На складе
Доставка по Украине
1 750 грн
Купить
Модуль зажигания BOSCH ВАЗ 2111 2114 1.6 (F 000 ZS0 211) SWJ F 000 ZS0 211 vn
На складе
Доставка по Украине
1 741.20 грн
Купить
Модуль зажигания Tadem ВАЗ 2110 2111 2112 2113 2114 2115 1118 1119 2170 2123 2190 42.3705 (2112-3705010-02)
Доставка по Украине
950 грн
Купить
Модуль зажигания ВАЗ 2110,2114,Сенс ст обр FSO 042,3705
Доставка по Украине
по 1 227 грн
от 2 продавцов
1 227 грн
Купить
Модуль зажигания ВАЗ 2110,2114,Сенс ст обр AURORA
Доставка по Украине
по 1 225 грн
от 2 продавцов
1 225 грн
Купить
Модуль зажигания ВАЗ 2110,2114,Сенс ст обр АТ (аналог 42. 3705)
Доставка по Украине
по 1 595 грн
от 2 продавцов
1 595 грн
Купить
Катушка зажигания, модуль зажигания, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 1.6L 8 клапанов ВОSСH
Доставка по Украине
2 110 грн
Купить
Катушка зажигания, модуль зажигания, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 1.6L 8 клапанов Омега Москва
Доставка по Украине
850 грн
Купить
Модуль зажигания ВАЗ 2111, 2114, 1118 Калина (1.6л 8 клап. инжектор) (пр-во Авто Электрика) З 63973
Доставка по Украине
933 — 981 грн
от 5 продавцов
933 грн
Купить
Модуль зажигания ВАЗ 2111, 2114, 1118 Калина (1.6л 8 клап. инжектор) (пр-во ОМЕГА Завод) ПД 170067
Доставка по Украине
886 — 932 грн
от 5 продавцов
886 грн
Купить
Проверка модуля (катушки) зажигания на ВАЗ 2113, 2114, 2115
Проверим исправность модуля (катушки) зажигания двигателя 11183 (1,6 л) автомобилей ВАЗ 2113, 2114, 2115.
Поводом для проверки может быть появление определенных неисправностей в работе двигателя. Например, проблем с запуском, неустойчивый холостой ход, рывки и подергивания при нажатии на педаль газа, увеличение расхода топлива и пр. См. «Признаки (симптомы) неисправности модуля зажигания».
Перед проведением проверки рекомендуется снять модуль с двигателя. Для ее проведения будут необходимы омметр и вольтметр или мультиметр с режимами омметра и вольтметра.
Основные способы проверки модуля зажигания автомобилей ВАЗ 2113, 2114, 2115
Цель проверки — определить есть ли короткое замыкание обмоток катушек модуля на «массу», определить есть ли «обрыв» в первичной и вторичной обмотках, а так же выяснить подается ли напряжение на модуль при включении зажигания.
В качестве примера используем модуль системы зажигания двигателя 11183 (1,6 л) 21110-3705010-03, у которого штекер под колодку жгута проводов с тремя выводами.
1. Проверяем наличие замыкания обмоток модуля зажигания на массу (короткое замыкание).
Для проверки прижимаем один щуп омметра к центральному выводу (вывод 15), а другим щупом касаемся металлической основы модуля. Если модуль зажигания исправен и короткого замыкания нет, то омметр покажет бесконечность. То есть катушка не «пробита» и ток не уходит на «массу». См. фото в начале статьи.
2. Проверяем на обрыв первичные обмотки катушек зажигания модуля.
Для этого прижимаем один щуп мультиметра (омметра) к выводу «1а» штекера модуля, а вторым щупом касаемся вывода «1b» штекера. Это крайние выводы. Если мультиметр показывает бесконечность, то в первичных обмотках есть обрыв и модуль соответственно неисправен.
Проверка первичных обмоток катушек модуля зажигания на обрыв. Если сопротивление стремится к бесконечности — обрыв есть, модуль неисправен3. Проверяем сопротивление каждой из первичных обмоток модуля.
Для этого один щуп мультиметра (в режиме омметра) прижимаем к центральному выводу (вывод 15) штекера модуля, а другим по очереди касаемся крайних выводов («1а» и «1b»). Мультиметр, при каждом касании, должен показать сопротивление в пределах 0,5 Ом. Если это так, модуль исправен.
Следует помнить, что при измерении столь малых величин как 0,5 Ом из полученных показаний следует вычесть значение внутреннего сопротивления мультиметра. Его можно определить замкнув щупы друг с другом.
4. Проверяем на обрыв вторичные обмотки катушек зажигания модуля.
Для этого прижимаем щупы к высоковольтным выводам первого и четвертого цилиндров (номера выводов указаны на модуле рядом с каждым из них). Так мы проверим вторичные обмотки первой катушки модуля. Если в цепи есть обрыв и катушка неисправна, мультиметр покажет бесконечность.
Проверка вторичной обмотки первой катушки модуля зажигания на обрыв. Если сопротивление стремится к бесконечности — обрыв есть, модуль неисправенПовторяем проверку для вторичной обмотки второй катушки модуля — прижимаем щупы мультиметра к высоковольтным выводам два и три. Если обрыв есть и катушка неисправна, то мультиметр покажет бесконечность.
Проверка вторичной обмотки второй катушки модуля зажигания на обрыв. Если сопротивление стремится к бесконечности — обрыв есть, модуль неисправенВ случае обнаружения обрыва модуль зажигания следует заменить.
Если вторичные обмотки катушек модуля зажигания исправны, то омметр (мультиметр) покажет сопротивление в пределах 5,4 кОм. Но если оно различно или не соответствует требуемому показателю модуль так же следует заменить.
5. Проверка подачи напряжения на модуль зажигания.
Если предыдущие проверки не выявили, неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между средним выводом «15» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке) и «массой». Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).
Примечания и дополнения
— Помимо проверки электрической части модуля зажигания имеет смысл проверить состояние его корпуса. Он не должен иметь механических повреждений и должен быть чистым.
— В системе зажигания автомобилей ВАЗ 2113, 2114, 2115 с двигателем 2111 (1,5 л) установлен модуль зажигания 21120-3705010 (01, 02, 03) с четырьмя выводами в штекере. Его можно проверить практически аналогичными способами. Подробно о такой проверке см. «Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099».
Еще статьи по электрооборудованию автомобилей ВАЗ 2113, 2114, 2115
— ЭБУ ЭСУД (контроллер) Bosch MP7.0 автомобилей ВАЗ 2113, 2114, 2115
— Как подключена лампа зарядки АКБ на ВАЗ 2114 (2113, 2115)?
— Схема подключения датчика указателя температуры ВАЗ 2114
— Монтажный блок предохранителей 2115-3722010
— Схема подключения электростеклоподъемников ВАЗ 21083, 21093, 21099, 2113, 2114, 2115
Подписывайтесь на нас!
Катушки зажигания Summit Racing
Осторожно: высокое напряжение! Наша линейка универсальных катушек зажигания с прямой посадкой обеспечивает напряжение, необходимое для повышения производительности на улице, треке или бездорожье.
Осторожно: высокое напряжение! Наша линейка универсальных катушек зажигания с прямой посадкой обеспечивает напряжение, необходимое для повышения производительности на улице, треке или бездорожье. У нас есть высокопроизводительные и сменные катушки от лидеров зажигания, таких как MSD, ACCEL, ACDelco, Moroso, Beck/Arnley, PerTronix и других. Выбирайте из канистр, катушек, электронных сердечников, магнето и колпачков, которые сделают вашу систему зажигания еще мощнее! Не позволяйте слабой искре нарушить ходовые качества вашего автомобиля — заведите двигатель с мощной катушкой зажигания от Summit Racing. Магазин сейчас!
Осторожно: высокое напряжение! Наша линейка универсальных катушек зажигания с прямой посадкой обеспечивает напряжение, необходимое для повышения производительности на улице, треке или бездорожье. У нас есть высокопроизводительные и сменные катушки от лидеров зажигания, таких как MSD, ACCEL, ACDelco, Moroso, Beck/Arnley, PerTronix и других. Выбирайте из канистр, катушек, электронных сердечников, магнето и колпачков, которые сделают вашу систему зажигания еще мощнее! Не позволяйте слабой искре нарушить ходовые качества вашего автомобиля — заведите двигатель с мощной катушкой зажигания от Summit Racing. Магазин сейчас!
Результаты 1–25 2000 г. +
$65,98
279,99 долларов США
Предполагаемая дата отгрузки в США: пятница 03. 03.2023 Расчетная дата международной отправки: Сегодня
$52,99
Предполагаемая дата отгрузки в США: 20 марта 2023 г. Расчетная дата международной отправки: Сегодня
299,99 долларов США
Предполагаемая дата отгрузки в США: пятница 03.
$264,99
Предполагаемая дата отгрузки в США: пятница 03.03.2023 Расчетная дата международной отправки: Сегодня
456,95 долларов США
Предполагаемая дата отгрузки в США: 15 марта 2023 г.![](/800/600/http/automotobike.ru/upload/zapchasti/c2/97/09-tfpkqf0cot347f4-svzz.jpg)
$76,03
Предполагаемая дата отгрузки в США: 15 марта 2023 г. Расчетная дата международной отправки: Сегодня
290,95 долларов США
Предполагаемая дата отгрузки в США: 15 марта 2023 г. Расчетная дата международной отправки: Сегодня
$887,95
Предполагаемая дата отгрузки в США: 3 апр. 2023 г. Расчетная дата международной отправки: Сегодня
46,99 долларов США
Предполагаемая дата отгрузки в США: 20 марта 2023 г. Расчетная дата международной отправки: Сегодня
46,15 долларов США
Предполагаемая дата отгрузки в США: 29 марта 2023 г. Расчетная дата международной отправки: Сегодня
569,95 долларов США
Предполагаемая дата отгрузки в США: 13 марта 2023 г. Расчетная дата международной отправки: Сегодня
$66,24
Предполагаемая дата отгрузки в США: 15 марта 2023 г. Расчетная дата международной отправки: Сегодня
269,95 долларов США
Предполагаемая дата отгрузки в США: Вторник, 07. 03.2023 Расчетная дата международной отправки: Сегодня
$74,58
Предполагаемая дата отгрузки в США: 15 марта 2023 г. Расчетная дата международной отправки: Сегодня
569,95 долларов США
Предполагаемая дата отгрузки в США: 14 марта 2023 г. Расчетная дата международной отправки: Сегодня
296,95 долларов США
Предполагаемая дата отгрузки в США: 15 марта 2023 г. Расчетная дата международной отправки: Сегодня
290,95 долларов США
Предполагаемая дата отгрузки в США: 15 марта 2023 г. Расчетная дата международной отправки: Сегодня
$96,99
Предполагаемая дата отгрузки в США: пятница 03.03.2023 Расчетная дата международной отправки: Сегодня
$154,95
Предполагаемая дата отгрузки в США: 15 марта 2023 г. Расчетная дата международной отправки: Сегодня
$342,00
Предполагаемая дата отгрузки в США: 21 марта 2023 г. Расчетная дата международной отправки: Сегодня
49,99 долларов США
Предполагаемая дата отгрузки в США: 20 марта 2023 г. Расчетная дата международной отправки: Сегодня
$88,49
Предполагаемая дата отгрузки в США: пятница 03.03.2023 Расчетная дата международной отправки: Сегодня
46,99 долларов США
Предполагаемая дата отгрузки в США: 20 марта 2023 г.
