Кавитационный теплогенератор: применение, механизм, конструкции

Содержание

• 1 Кавитация
• 2 Помощь кавитационного теплогенератора
• 3 Механизм кавитации
• 4 Разговор о вечных двигателях: научные небылицы
  • 4.1 Виктор Шаубергер
  • 4.2 Ричард Клем и вихревой двигатель
• 5 Конструкции кавитационных теплогенераторов
  • 5.1 Роторные
  • 5.2 Трубчатые
  • 5.3 Ультразвуковые

Кавитационный теплогенератор – это тепловой насос, гидродинамический преобразователь энергии движения жидкости в нагрев калориферов.

Кавитация

На первый взгляд, тема кавитационных теплогенераторов представляется фантастичной и вычеркнута из Википедии, но по детальному изучению оказалась любопытной. Тем интереснее становился вопрос, чем дальше авторы углублялись в изучение. Книга Фоминского о дармовых источниках энергии начинается с описания глобальной экологической катастрофы конца XX века. Среди общеизвестных фактов о вреде двигателей внутреннего сгорания, невероятных сведений о ценности кавитационных теплогенераторов выдвигаются гипотезы об изменении режима дыхания лесов планеты и… об остановке тёплого течения Гольфстрим. В 2003 году книжка читалась как сборник фантастики. Напомним, сейчас Европа обеспокоена остановкой Гольфстрима, становится ясным, что автор сумел предсказать будущее на 10 лет вперёд.

Это наталкивает на мысль, что идея кавитационных теплогенераторов не столь утопична, как пытаются представить средства массовой информации. Известно, что КПД термоэлектрических источников составлял доли процента в начале XX века, сегодня это направление считается перспективным. Эффективность первых термопар достигала 3%, что сопоставимо с успехами паровых двигателей начала XIX века. Уже сегодня инженеры (см. скрин) говорят, что КПД кавитационного теплогенератора допустим выше единицы.

Кавитационный теплогенератор – насос. Поток жидкости просто переносит энергию из места в место. Любой кондиционер и холодильник показывают КПД выше 100%, работают по принципу теплового насоса, перекачивая энергию из одной области пространства в другую. Сопоставим с поливом деревьев: энергия электричества не может напитать корни, но стоит к двигателю приделать гребной винт, как потоки воды устремляются, чтобы принести живительную влагу. Принцип действия кавитационного теплогенератора в точности аналогичен.

Тепловой насос считается дорогим типом оборудования. Обычно качает тепло Земных недр или речного потока. Температура в указанных источниках невысока, понижая давление фреона, удаётся добиться забора тепла и доставки в нужное место. Холодильник не вырабатывает мороз непосредственно. Он разряжает фреон, за счёт законов термодинамики тепло переходит на испаритель, оттуда доставляется к радиатору на задней стенке.

Аналогичным образом кавитационные пузырьки образуются в местах, где давление воды ниже точки перехода в иное агрегатное состояние (см. рис.). Как результат, поглощается большое количество энергии. На перевод вещества в иное агрегатное состояние приходится затратить тепло. Которое берётся из окружающей воды, а та – перекачивает с корпуса кавитационного теплогенератора, потом из помещения. На корпусе тепло образуется за счёт нагнетания давления помпой. КПД выше единицы объясняется отбором тепла у окружающей среды. Высок процент использования собственных потерь генератора на нагрев обмоток и трение.

Помощь кавитационного теплогенератора

Климат сегодня сильно меняется из-за работы двигателей внутреннего сгорания. 40% углекислого газа на планете вырабатывается транспортом, значительная часть выбрасывается частными домовладельцами, жгущими топливо для обогрева. Выделяется в атмосферу сонм вредных веществ, нарушаются условия существования жизни на планете. Следовательно, энергия ТЭС не предлагается в качестве альтернативы, приносящей пользу. В силу очевидных причин.

Кавитационные теплогенераторы позволяют решить часть сложностей очевидным способом: перекачивая энергию из части пространства в другую, получится решать насущные потребности человеческой жизнедеятельности. К примеру, генератор может давать тепло и забирать. Ключевое преимущество обогревателей в том, что энергия не исчезает бесследно. Она остаётся теплом на омическом сопротивлении проводов, преодолевает силы трения. Все происходит в районе силовой установки, в конечном итоге теряется паразитными эффектами, неиспользуемыми в силу разрозненности факторов. Кавитационный генератор позволит собрать потерянные крохи простым методом: примется откачивать тепло из очага его образования:

1. Обмотки двигателя.
2. Поверхности трения.

Уже за счёт фактора КПД установки повысится: тепловые потери греют место, откуда перекачивается тепло. Это безусловный плюс. Остальное возьмётся из воздуха. Стоит вдуматься:

• Холодильник летом греет кухню, КПД падает.
• Кондиционер забирает жару с мороза или выкачивает холод с подсолнечной стороны здания.

А кавитационный теплогенератор способен собственные потери утилизировать с пользой. Обязан быть признан перспективным. Сложность – как получить побольше пузырьков из механического движения. Этому уже сегодня посвящены десятки, если не сотни патентов, к примеру, RU 2313036. Несложно догадаться, что для перекачивания тепло нужно откуда-то взять. Это правильная постановка вопроса, из-за упущения смысла происходящего люди не хотят верить, что кавитационный генератор – реальность: «Как теплотехник, скажу – это бред. Энергия из ниоткуда не возникает. Затрачивать меньше электроэнергии и получать больше тепловой позволяет тепловой насос.» (форум okolotok.ru)

Если профессионалу непонятно, что речь идёт о своеобразном тепловом насосе, что знает широкая публика про кавитационный теплогенератор… Установим, кому окажется полезен кавитационный теплогенератор. Доведённую до совершенства конструкцию допустимо применять:

1. Для отбора энергии сточных вод.
2. Охлаждения цехов с одновременным обогревом рабочих мест.
3. Обогрева помещений без использования нефти, газа, мазута, угля, дров и пр.

Механизм кавитации

Образование пузырьков возможно в движущемся потоке. Там, где резко снижено давление. К подобным местам относят гребные лопасти судов, переходники трубопроводов с разным диаметром (см. рис.). Собственно, конструкции кавитационных генераторов делят на роторные и трубчатые. Обе приводятся в движение электричеством, но принцип действия различается. Винт и труба показаны на скринах для иллюстрации сказанного.

Для объяснения происходящего нужно взглянуть на график агрегатных состояний. Там показаны твёрдое тело (solid), жидкость (liquid) и пар в виде областей для некой температуры (по горизонтали) и давления (по вертикали). Пунктирами обозначены линии:

1. По горизонтали – нормальное атмосферное давление.
2. По вертикали – точки таяния льда и кипения воды.

Видно, что в нормальных условиях пар образуется при температуре 100 градусов, при падении давления вполовину точка кипения смещается до нуля градусов Цельсия. Эффект хорошо знаком альпинистам, знающим – на высоте невозможно сварить мясо. Вода закипает уже при 70-80 градусах Цельсия.

Гребной винт судна образует пузырьки при нормальной температуре воды. Кавитация оказывает пагубное влияние. На рисунке видно, что уже через пару лет эксплуатации поверхность покрывается выщербинами. Кавитация затратна для гидравлических систем.

Образовавшийся пузырёк не лопается за счёт силы натяжения воды и двигается в область с большим давлением, уносясь потоком. Постепенно в передней части образуется вмятина, форма меняется с шаровидной, становясь похожей на эритроцит. Постепенно стенки смыкаются, получается тор (баранка). Образовавшиеся течения создают крутящий момент, фигура пытается вывернуться наизнанку. В результате колба лопается, остаётся некий сгусток турбулентностей (см. рис.). При переходе пара в иное агрегатное состояние выделяется поглощённая ранее энергия. На этом транспорт тепла заканчивается.

Разговор о вечных двигателях: научные небылицы

Виктор Шаубергер

Австрийский физик Виктор Шаубергер в бытность лесником разработал любопытную систему сплава брёвен. По внешнему виду напоминала изгибы натуральных рек, а не прямую линию. Двигаясь по столь своеобразной траектории, дерево быстрее достигало места назначения. Шаубергер пояснял это снижением сил гидравлического трения.

Ходят слухи, что Шаубергер заинтересовался вихревым движением жидкости. Австрийские любители пива на соревнованиях раскручивали бутылку, чтобы придать вращательное движение напитку. Пиво быстрее залетало в брюхо, хитрец выигрывал. Шаубергер самостоятельно повторил трюк и убедился в эффективности.

Не нужно путать описанный случай с вихрем сточной воды, всегда закручивающейся в одном направлении. Сила Кориолиса обусловлена вращением Земли и замечена, как считается, Джованни Баттиста Риччоли и Франческо Мариа Гримальди в 1651 году. Явление объяснено и описано в 1835 году Гаспаром-Густавом Кориолисом. В начальный момент времени за счёт случайного движения потока воды происходит отдаление от центра воронки, траектория закручивается по спирали. За счёт давления воды процесс набирает силу, образуется конусовидное углубление на поверхности.

Виктор Шаубергер ориентировочно 10 мая 1930 года получил патент Австрии за номером 117749 на турбину специфичной конструкции в виде заостряющегося бура. По словам учёного, в 1921 году на её основе сделан генератор, снабжавший энергией целую ферму. Шаубергер утверждал, что КПД устройства близок к 1000% (три нуля).

1. Вода закручивалась по спирали на входе в патрубок.
2. На входе стояла упомянутая турбина.
3. Направляющие спирали совпадали с формой потока, в результате осуществлялась максимально эффективная передача энергии.

Все прочее о Викторе Шаубергере сводится к научной фантастике. Утверждали что он изобрёл двигатель Репульсион, приводивший в движение летающую тарелку, защищавшую Берлин в период Второй мировой войны. По окончании боевых действий комиссовался и отказался делиться собственными открытиями, способными принести большой вред миру на Земле. Его история, как две капли воды, напоминает случившееся с Николой Теслой.

Считается, что Шаубергер собрал первый кавитационный теплогенератор. Имеется фото, где он стоит рядом с этой «печью». В одном из последних писем утверждал, что открыл новые субстанции, делающие возможными невероятные вещи. К примеру, очистку воды. Одновременно утверждая, что его воззрения поколеблют основы религии и науки, предрекал победу «русским». Сегодня сложно судить, насколько оставался приближен к реалиям учёный за полгода до смерти.

Ричард Клем и вихревой двигатель

Ричард Клем (Richard Clem) по собственным словам на исходе 1972 года испытывал асфальтный насос. Его насторожило странное поведение машины после выключения. Начав эксперименты с горячим маслом, Ричард быстро пришёл к выводу, что налицо нечто вроде вечного двигателя. Специфичной формы ротор из конуса, прорезанного спиральными каналами, снабжён разбегающимися форсунками. Раскрученный до некоторый скорости, сохранял движение, успевая приводить в действие масляный насос.

Уроженец Далласа задумал пробный пробег в 600 миль (1000 км) до Эль Пасо, потом решился опубликовать изобретение, но доехал только до Абилена, свалив неудачу на слабый вал. В заметках по этому поводу говорится, что конус требовалось раскрутить до некоторой скорости, а масло нагреть до 150 градусов Цельсия, чтобы все заработало. Устройство демонстрировало среднюю мощность в 350 лошадиных сил при массе 200 фунтов (90 кг).

Насос работал на давление 300 – 500 фунтов на квадратный дюйм (20 – 30 атм.), и чем выше оказывалась плотность масла, тем резвее крутился конус. Ричард вскоре умер, а наработки изъяты. Патент под номером US3697190 на асфальтный насос легко найти в интернете, но Клем на него не ссылался. Нет гарантий, что «работоспособная» версия не изъята ранее из документации бюро. Энтузиасты и сегодня строят двигатели Клема и демонстрируют принцип действия на Ютубе.



Разумеется, это лишь подобие конструкции, изделие неспособно для себя создавать свободную энергию. Клем говорил, что первый двигатель ни на что не годился, пришлось обойти 15 компаний в поисках финансирования. Мотор работает на масле для жарки, температуры в 300 градусов не выдерживает автомобильное. По заявлениям репортёров, аккумулятор на 12 В считается единственным видимым со стороны источником питания устройства.

Двигатель занесли в кавитационные по простой причине: периодически уже горячее масло требовалось охлаждать через теплообменник. Следовательно, внутри нечто совершало работу. Подумав, исследователи отнесли это на эффект кавитации у входа в насос и внутри распределительной системы трубок. Подчеркнем: «Ни один двигатель Ричарда Клема, изготовленных сегодня, не работоспособен».

Несмотря на это, Российское Энергетическое Агентство в базе данных опубликовало информацию (energy.csti.yar.ru/documents/view/3720031515) с оговоркой, что конструкция двигателя (им) напоминает турбину Николы Теслы.

Конструкции кавитационных теплогенераторов

Ссылки на то, что разработки по кавитационным двигателям засекречены, не выдерживают критики. Многие устройства действуют с КПД выше 1, если речь о перекачке тепла. Следовательно, сверхсекретного в этом нет. Конструкторы изготавливают образцы вполне работоспособных кавитационных теплогенераторов. Нельзя сказать, что КПД высок, но определённый потенциал у конструкции присутствует.

Роторные

Центрифуга Григгса считается достойным примером роторных кавитационных теплогенераторов. В устройство закачивается вода, ось начинает вращаться, приводимая в движение электродвигателем. Безусловный плюс конструкции  – единственный привод служит насосом в системе отопления и нагревателем жидкой фазы. На поверхности рабочего цилиндра прорезано множество неглубоких отверстий круглой формы, где жидкость образует турбулентности. Нагрев происходит за счёт сил трения в приповерхностном слое и кавитации.

Трубчатые

На скрине из видео показана сборка кавитационного обогревателя с продольным расположением трубок. Конструкция описана в патенте RU 2313036. Помпой нагнетается давление во входной камере, жидкость устремляется сквозь конструкцию из трубок. На входе (см. рис.) образуются пузырьки за счет кавитации по описанной выше схеме. Выходя на той стороне, попадают во вторую камеру с высоким давлением, лопаются и отдают тепло.

На входе перед системой узких трубок давление жидкости повышается помпой, температура в этом месте увеличена. Указанная энергия и забирается образовавшимися пузырьками с паром для обогрева помещений. Как оговорено выше, такой тепловой насос способен на КПД более 100%, о чем заявляет автор конструкции. Каждый убедится самостоятельно, посмотрев видео на Ютуб (название канала – на скрине).

Ультразвуковые

В 2013 году опубликован патент WO2013102247 A1. После полугодового рассмотрения комиссия бюро отдала исключительные права на ультразвуковой кавитационный теплогенератор Иоэлю Дотте Эхарту Рубему. Смысл задумки в преобразовании электрического тока кварцевой пластиной. Колебания звуковой частоты подаются на вход, и устройство начинает создавать вибрации. В обратной фазе волны образуются участки разряжения, где за счёт кавитации образуются пузырьки.

Для достижения максимального эффекта рабочая камера кавитационного теплогенератора выполнена в виде резонатора на ультразвуковую частоту. Полученные пузырьки немедленно уносятся потоком через узкие трубки. Это нужно для получения разряжения, дабы пузырьки в кавитационном теплогенераторе не сомкнулись немедленно, тут же отдав энергию обратно.

Несложно догадаться, что потери минимальные, а трение отсутствует вовсе, поэтому КПД ультразвукового кавитационного теплогенератора шикарный. Учёный говорит, что перекачка тепла возможна с выигрышем в 2,5 раза. Это пока меньше полученного Виктором Шаубергером, но заставит задуматься. Устройство предположительно возможно использовать и для охлаждения помещений.

По ходу текста автор подробно объясняет механизм переотражения волны в кавитационном теплогенераторе, суть которого несущественна в рамках обзора.

Кавитационный теплогенератор: как сделать своими руками

Кавитационный теплогенератор пользуется популярностью в качестве экономичного отопительного оборудования. Кавитация – специфический эффект с образованием микропузырьков пара в зонах локального снижения давления рабочей жидкости. Процесс предусматривает воздействие насосного агрегата или звуковых колебаний.

Содержание

• 1 Конструктивные особенности и принцип работы
• 2 Возможности применения
  • 2. 1 Отопление
  • 2.2 Автономное нагревание воды для бытовых нужд
  • 2.3 Применение кавитации тепла в производстве
• 3 Разновидности
  • 3.1 Принцип работы роторных генераторов
  • 3.2 Принцип работы статического теплогенератора
  • 3.3 Трубчатые тепловые генераторы: устройство и принцип работы
  • 3.4 Особенности ультразвуковых генераторов кавитационного действия
• 4 Плюсы и минусы
• 5 Критерии выбора
• 6 Популярные модели
  • 6.1 ВТГ-2.2
  • 6.2 ВГТ-30
  • 6.3 ИТПО
• 7 Как изготовить кавитационные теплогенераторы своими руками?
  • 7.1 Особенности выбора насоса
  • 7.2 Изготовление кавитационной камеры
  • 7.3 Особенности изготовления водяного контура
  • 7.4 Испытание генератора

Конструктивные особенности и принцип работы

На основе кавитационного теплогенератора механическая энергия движения воды (рабочей жидкости) преобразуется в тепло, которое используется для обогрева помещений любого назначения. Кавитация подразумевает образование пузырьков в жидкости, в результате разрушения которых вырабатывается тепловая энергия.

Принцип работы кавитатора:

• рабочий поток перемещается по устройству, в котором обеспечивается давление при помощи насоса;
• далее с повышением скорости происходит локальное снижение давления субстанции;
• в жидкости образуются свободные места, заполняемые пузырьками.

Впоследствии в центре камеры потоки перемешиваются, и происходит процесс кавитации: пузырьки схлопываются, в результате механическая энергия преобразуется в тепловой потенциал. Это объясняется тем, что при формировании вихревого потока кавитационные разрывы приводят к нагреву жидкой среды.

Возможности применения

Приборы кавитационного действия востребованы в различных отраслях, при этом в основном их применяют в качестве альтернативного вида отопительных установок для дома. Также оборудование находит применение и в других сферах:

• обогрев и очистка воды в бассейнах;
• очистка отложений внутри теплообменников;
• в промышленности.

В последнем случае, к примеру, при изготовлении бетона с высокими эксплуатационными характеристиками.

Отопление

Кавитационный прибор способствует преобразованию механической энергии перемещающейся воды в тепловой потенциал, который направляется на обогрев различных по назначению и масштабу зданий, включая частные домовладения и промышленные комплексы.

Кавитационный теплогенератор может быть использован при отоплении

Автономное нагревание воды для бытовых нужд

Генератор кавитационного тепла способен в полной мере обеспечить хозяйство горячей водой, которая подается в кухню, санузел, баню. Также оборудование находит применение при подготовке воды в бассейнах, прачечных и саунах, используется в автономном водопроводе.

Применение кавитации тепла в производстве

Приборы актуальны при необходимости качественного смешивания субстанций с разными параметрами плотности и применяются в лабораториях, производственных цехах и других объектах промышленности.

Разновидности

Кавитационные устройства делятся на следующие виды:

• роторные – вихревой кавитационный теплогенератор предусматривает видоизмененный центробежный насос, корпус которого представляет собой статор с входящей и выходящей трубой. Основной рабочий орган прибора – камера с подвижным ротором, который вращается по типу колеса;
• статические – в приборе отсутствуют вращающиеся детали, для кавитации применяют конструкцию из сопел с мощным центробежным насосом;
• трубчатые – в конструкции предусмотрены продольно расположенные трубки. КПД трубчатых теплогенераторов кавитации отличается высокими показателями;
• ультразвуковые – эффект кавитации обеспечивается при помощи ультразвуковых волн.

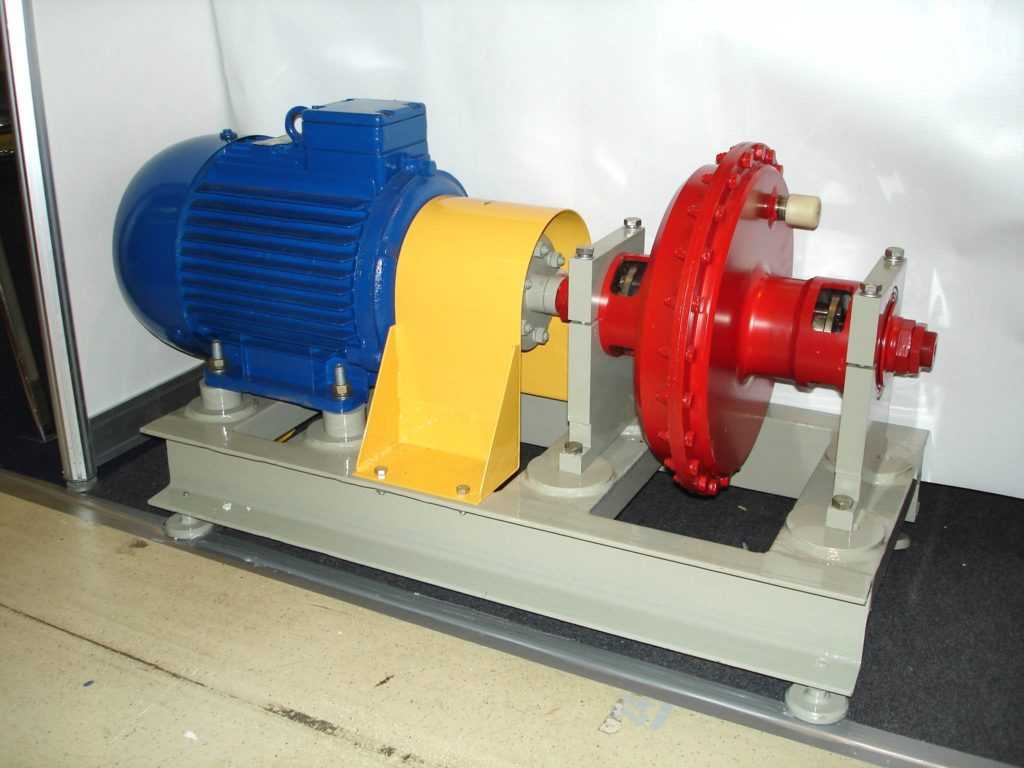

Кавитационный теплогенератор вихревой

КПД ультразвукового оборудования невероятно высок.

Принцип работы роторных генераторов

Пожалуй, к самым продуктивным моделям относится конструкция Григгса, в которой ротор в форме диска располагает поверхностью с многочисленными глухими отверстиями определенного диаметра и глубины. Статор представлен в виде цилиндра с запаянными концами, в котором вращается ротор. Между роторным диском и стенками статора есть зазор величиной около 1,5 мм. В ячейках устройства обеспечивается возникновение завихрений для образования кавитационных полостей. Количество ячеек определяется частотой вращения ротора.

Как отмечают специалисты, для эффективности работы прибора применяется ротор с поперечным размером от 30 см со скоростью вращения 3 000 оборотов/мин. При меньшем диаметре требуется увеличить параметры оборотов.

Особенности роторных теплогенераторов кавитационного действия:

• присутствует значительный уровень шума;
• КПД устройства не впечатляет;
• непродолжительный срок службы;
• показатели производительности на 25% выше, чем у статических моделей.

При эксплуатации роторной установки требуется отработка четкого действия всех элементов, в том числе и балансировка цилиндра. Также необходимо своевременно менять исчерпавшие свой потенциал изоляционные материалы для уплотнения вала.

Принцип работы статического теплогенератора

Кавитация предполагает высокую скорость перемещения рабочей жидкости при помощи мощного мотора центробежного типа. Так как dвыхода сопла значительно меньше, чем параметры противоположного конца, увеличивается скорость перемещения субстанции, и возникают кавитационные эффекты.

Статические кавитаторные приборы располагают массой преимуществ:

• не требуется балансировка и точная подгонка деталей;
• уплотнители изнашиваются меньше, чем в роторной модели, так как здесь отсутствуют подвижные детали;
• продолжительность срока службы статического кавитатора около 5 лет, что значительно больше, чем у предыдущего варианта прибора.

При необходимости производится замена сопла, для чего понадобится относительно небольшой расход времени и сил, тогда как в случае с роторным прибором придется воссоздать его заново, если оборудование выйдет из строя.

Трубчатые тепловые генераторы: устройство и принцип работы

В этой модели кавитационное тепло вырабатывается благодаря продольному расположению трубок:

• помпа способствует нагнетанию давления во входящую камеру, и рабочая субстанция направляется через трубки. При этом на входе образуются пузырьки;
• при попадании во вторую камеру, где установлено высокое давление, пузырьки разрушаются, в процессе образуется тепловой потенциал.

Трубчатый тепловой генератор

Выработанная таким способом энергия направляется вместе с паром на отопление дома. Как утверждают производители трубчатых теплогенераторов кавитации, как и специалисты в сфере климатического оборудования, эта модель отличается высокими показателями КПД.

Особенности ультразвуковых генераторов кавитационного действия

В установке создаются ультразвуковые волны, благодаря которым образуется кавитационное тепло. Для этого применяется кварцевая пластина, на ее основе под воздействием электрического тока создаются звуковые колебания. Они направляются на вход, впоследствии чего образуется вибрация. На обратной фазе звуковых волн возникают участки разряжения и наблюдается эффект кавитации. Принцип работы ультразвукового кавитатора предполагает минимальные потери энергии и практическое отсутствие трения. Всем этим обуславливается исключительно высокий КПД ультразвукового оборудования.

Плюсы и минусы

Основным достоинством кавитационного теплогенератора считается экономичность работы отопительного устройства. Также среди плюсов отмечают следующие факторы:

• высокий уровень производительности прибора;
• возможность самостоятельного изготовления и монтажа;
• оборудование можно установить без разрешительных документов.

Среди недостатков выделяют:

• необходимо обустроить отдельное помещение под котельную;
• достаточно высокий уровень шума при работе прибора.

Нельзя забывать, что оборудование занимает много места.

Критерии выбора

При выборе устройства кавитации учитывают следующие моменты:

1. Важно подобрать конструкцию в соответствии с условиями эксплуатации. Следует учесть масштабы отапливаемого пространства, возможности теплоизоляции помещений, климатические особенности местности в межсезонье и зимой.
2. Стоит решить вопросы комплектации при приобретении стандартного оборудования. В этом случае, желательно, чтобы изделие было укомплектовано датчиками защиты и приборами контроля тепла. Оптимальный вариант – приобретение техники с автоматическим блоком контроля и управления, также стоит заказать услугу «монтаж под ключ».
3. В случае приобретения оборудования по отдельным элементам, необходимо четко знать все особенности каждого компонента системы.

Если планируется самостоятельное изготовление, важно тщательно изучить схемы и вооружиться рекомендациями специалистов, далее приступают к выбору модели.

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%. Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей.

Как изготовить кавитационные теплогенераторы своими руками?

Оборудование представляет собой простое устройство, что позволяет при необходимости самостоятельно изготовить конструкцию.

Необходимые инструменты и материалы:

• манометры – для контроля давления на входе/выходе;
• термометры – для измерения температуры рабочей жидкости при входе/выходе;
• гильзы под термометры.

Также нужны патрубки с кранами – входные и для выхода.

Особенности выбора насоса

Параметры насоса должны соответствовать специфическим требованиям. Так, нужен агрегат с возможностью работы с высокотемпературными субстанциями. Также учитывается способность прибора создавать необходимое рабочее давление – при входе жидкости достаточно давления в 4 атмосферы, для увеличения скорости нагрева требуется показатель до 12 атмосфер.

Изготовление кавитационной камеры

В самодельных приборах кавитации чаще всего предусматривается вариант в виде сопла Лаваля. Выбирая размер сечения проходного канала, стоит учитывать, что требуется обеспечение максимального перепада давления рабочей субстанции. Для этого подбирают модель наименьшего диаметра, в результате получается достаточно активный процесс кавитации. Приемлемым считается d9-16 мм, при меньшем сечении уменьшается интенсивность водного потока, что приводит к смешиванию жидкости с холодными массами. Применение сопла с маленьким отверстием также чревато следующими последствиями:

• увеличивается число воздушных пузырьков. В результате наблюдается усиление шума при работе оборудования;
• есть риск образования пузырьков уже в камере насоса, что может стать причиной его быстрого выхода из строя.

В зависимости от параметров установки выбирают сопла цилиндрической формы, закругленного или конусного профиля. Главное – необходимо обеспечить образование вихревого процесса уже на начальном этапе входа рабочей субстанции в сопло.

Особенности изготовления водяного контура

При самостоятельном конструировании прибора предварительно выполняют схему: определяют протяженность контура, уточняют особенности модели и переносят все это мелом на пол.

Конструкция представляет собой изогнутую трубу, которая присоединяется к выходу камеры, далее рабочая среда снова подается на вход.Субстанцияв контур поступает по направлению против часовой стрелки. Контур снабжается двумя манометрами и парой гильз с термометрами. Модель дополняет вентиль для сбора воздуха. Для регулирования давления вентиль устанавливается между входом и выходом.

Испытание генератора

После установки оборудования и подключения радиаторов к системе отопления насосное устройство включают в сеть и запускают двигатель. При исправной работе конструкции подается необходимое количество воды. Показание манометров давления жидкой среды регулируют при помощи вентиля, учитывая, что требуется разница в диапазоне 8-12 атмосфер. После пуска рабочей жидкости наблюдают параметры температуры: корректным считается нагревание 3-5°C/10 минут. С учетом, что система и насос запитаны 15 л воды, за небольшой отрезок времени нагрев достигнет 60°C. Это хороший результат для эффективной работы отопительного оборудования.

Отопительное оборудование кавитационного типа – экономичный прибор, который способен обогреть помещение за короткий промежуток времени. Производители предлагают различные модели устройства, при необходимости несложно изготовить конструкции самостоятельно с учетом особенностей обустраиваемой площади.

Дом

Источник энергии будущего

ПОСЛЕДНИЕ НОВОСТИ — Наши два ожидающих рассмотрения патента были разрешены. Наша более ранняя заявка на патент США 12770422, поданная 29 апреля 2010 г., номер файла США 65296.Устройство США для извлечения энергии из воды было разрешено. Номер патента: 10018078. Наша вторая и более поздняя заявка на патент, поданная 16 мая 2016 г. под названием «Кавитационный двигатель», заявка на патент США 15155338, номер файла 699.35.US был разрешен, и номер патента 9995479. Наш самый ранний патент Генерация пара ударным нагревом имеет номер патента 9574765.

УСПЕШНЫЕ ОБНОВЛЕНИЯ — Посмотрите нашу последнюю работу Последняя работа в Florida Microelectronics

НОВИНКА — Наше партнерство с CEEPL India Теперь мы являемся важным партнером нашего индийского подразделения в области исследований, разработок и производства. CEEPL, Cavitation Energy Engine Private Ltd базируется в Нилгирисе, а наше научно-исследовательское подразделение находится в Коимбатуре, Тамилнаду.

НОВИНКА — Посмотрите нашу последнюю видео-презентацию об использовании кавитационного пара и технологии повышения нефтеотдачи, а также о других интересных областях применения. НОВИНКА — просмотрите краткий обзор нашей последней видеопрезентации об использовании кавитационного пара и технологии повышения нефтеотдачи и других интересных областях применения.

НОВИНКА. Прочтите наш последний технический документ об использовании кавитационного пара и технологии повышения нефтеотдачи.

НОВИНКА — Последняя копия заявки на патент Подробнее о заявке на патент от 2016 г.

NEW — Последняя копия заявки на патент Читать полный текст — 53 страницы.

НОВИНКА – обновленная информация из Индии Ознакомьтесь с последними достижениями в области проектирования кавитационной ударной камеры, завершенными во время нашего пребывания в Индии.

Кавитация, процесс испарения, образования и взрыва пузырьков в текущей жидкости, используется в качестве основного процесса в кавитационном двигателе.

Кавитационный двигатель использует механическую энергию для преобразования воды в пар посредством процесса кавитации и последующего схлопывания пузырьков. Обычные автомобильные топливные форсунки используются для разгона воды, насыщенной кавитационными нанопузырьками, по специально разработанной ударной мишени.

Современные дизельные форсунки предназначены для усиления кавитации топлива, впрыскиваемого в камеры сгорания. В случае кавитационного двигателя вместо дизельного топлива используется вода.

Во время столкновения огромное гидравлическое давление схлопывает пузырьки в объеме впрыска. Кавитационные пузыри обладают замечательной способностью концентрировать интенсивную энергию и силы во время их схлопывания. Полученная тепловая энергия способствует непрерывному созданию перегретого пара в ударной и расширительной камерах.

Читать далее

Технология – SonicCavitation

Технология

Обзор

Размещенный в стандартном контейнере генератор звуковой кавитации использует механический ультразвук для создания и использования кавитации в контролируемой среде. Кавитация приводит к температурам вспышки, приближающимся к 10 000°F. Изобретение доктора Виктора Глотова сосредоточено на механическом ультразвуке и кавитации, а точнее на том, как создавать и контролировать кавитацию, чтобы использовать невероятную энергию, присущую этому природному явлению, для гиперочистки всего материала, проходящего через генератор SonCav.

Вот упрощенное определение кавитации в Википедии:

Кавитация — это образование паровых полостей в жидкости, т. е. небольших свободных от жидкости зон («пузырьков» или «пустот»), которые являются следствием сил, действующих на жидкость. Обычно это происходит, когда жидкость подвергается быстрым изменениям давления, которые вызывают образование полостей, где давление относительно низкое. При воздействии более высокого давления пустоты взрываются и могут генерировать интенсивную ударную волну. Кавитация является серьезной причиной износа в некоторых технических условиях. Схлопывающиеся пустоты, которые взрываются вблизи металлической поверхности, вызывают циклическое напряжение из-за повторяющегося сжатия…. [C]авитация возникает в природе при ударах креветок-богомолов и креветок-пистолетов, а также в сосудистых тканях растений…. Неинерционная кавитация — это процесс, при котором пузырек в жидкости вынужден колебаться в размере или форме из-за какой-либо формы ввода энергии, такой как акустическое поле… Поскольку ударные волны, образующиеся при схлопывании пустот, достаточно сильны, чтобы вызвать значительные повреждения движущихся частей, кавитация обычно является нежелательным явлением. Его очень часто специально избегают при проектировании машин, таких как турбины или пропеллеры, а устранение кавитации является основной областью изучения гидродинамики. Однако иногда это полезно и не вызывает повреждений, когда пузырьки схлопываются вдали от оборудования, например, при суперкавитации.

Визуализация взрыва пузыря.

Откручивающиеся кавитирующие пузыри.

Повреждение от кавитации.

Кавитация в момент взрыва высвобождает невероятную энергию, включая тепло до 5000°C. Ультразвук высокой мощности (выше 1 МВт/см2) способен разорвать молекулярные связи до их основного состояния, вызывая молекулярные реакции при «нормальных» температурах за счет огромного преобразования энергии. Именно это совместное использование ультразвука и кавитации позволяет генератору SonCav обрабатывать и очищать жидкости, получая 100% чистый H3O, и обеззараженную сухую «пыль», из которой можно извлекать соли, редкоземельные элементы и другие минералы.

Мы нашли два видео о кавитации, которые особенно поучительны. Во-первых, это невероятные изображения со скоростью 27 000 кадров в секунду, непреднамеренно запечатлевшие силу кавитации на пленке. Это часть фантастического сериала на You Tube под названием Smarter Every Day, который ведет джентльмен по имени Дестин. Посмотреть сериал можно здесь: http://www.youtube.com/SmarterEveryDay. Все видео очень интересное, но оно длится 10 минут; вы можете перемотать вперед до 4:30, чтобы увидеть подводный фейерверк. Обратите особое внимание на расширение, а затем быстрое сжатие пузырьков, пока они снова не лопнут. Так же прикольно мигать лампочкой, и замечать как пуля при выходе из вала сначала замедляется, но потом ускоряется.

«Умнее с каждым днем» съемка АК-47 под водой с кавитацией со скоростью 27 000 кадров в секунду.

Это второе видео представляет собой короткую презентацию о солюминесценции профессора Сета Паттермана из Калифорнийского университета в Лос-Анджелесе. Здесь они пытаются понять уровни тепла в сердцевине кавитирующего пузыря. Интересно, что сонолюминесценция, вероятно, является объяснением световых вспышек из видео «Умнее каждый день».

Видео «Звезда в банке» профессора Сета Паттермана, обсуждающее сололюминесценцию.

Каждая установка водоснабжения может перерабатывать примерно 7500 баррелей воды в день для гидроразрыва пласта, сточных вод и опреснения.
