Диодный мост КЦ405 — DataSheet
Корпус диодного моста КЦ405Описание
Блоки из кремниевых диффузионных диодов. Выпускаются в пластмассовых корпусах с жесткими выводами: КЦ402Л, КЦ402Б, КЦ402В, КЦ402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — однофазный мост; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И —два электрически не соединенных между собой однофазных моста; КЦ404А, КЦ404Б, КИ404В, КЦ404Г, КЦ404Е, КЦ404Ж, КЦ404И — два электрически не соединеных между собой однофазных моста с держателями предохранителей типа ПМ; КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КД405И — однофазный мост для монтажа на печатную плату. Тип блока и схема соединения электродов с выводами приводятся на корпусе.
Масса блоков не более: КЦ402А, КЦ402Б, КЦ402В, КД402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — 7г; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И, КЦ404А, КЦ404Б, KЦ404B, КЦ404Г, КЦ404Д, КЦ404Е, КЦ404Ж, КЦ404И—15 г;
КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И — 20 г.
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Максимальное постоянное обратное напряжение. | Uo6p max, U*o6p и max | КЦ405А | 600 | В |
| КЦ405Б | 500 | |||
| КЦ405В | 400 | |||
| КЦ405Г | 300 | |||
| КЦ405Д | 200 | |||
| КЦ405Е | 100 | |||
| КЦ405Ж | 600 | |||
| КЦ405И | 500 | |||
Максимальный постоянный прямой ток. |
Iпp max, Iпp ср max, I*пp и max | КЦ405А | 1000 | мА |
| КЦ405Б | 1000 | |||
| КЦ405В | 1000 | |||
| КЦ405Г | 1000 | |||
| КЦ405Д | 1000 | |||
| КЦ405Е | 1000 | |||
| КЦ405Ж | 600 | |||
| КЦ405И | 600 | |||
| Максимальная рабочая частота диода | fд max | КЦ405А | 5 | кГц |
| КЦ405Б | 5 | |||
| КЦ405В | 5 |
|||
| КЦ405Г | 5 | |||
| КЦ405Д | 5 | |||
| КЦ405Е | 5 | |||
| КЦ405Ж | 5 | |||
| КЦ405И | 5 | |||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | КЦ405А | 4 (1000) | В |
| КЦ405Б | 4 (1000) | |||
| КЦ405В | 4 (1000) | |||
| КЦ405Г | 4 (1000) | |||
| КЦ405Д | 4 (1000) | |||
| КЦ405Е | 4 (1000) | |||
| КЦ405Ж | 4 (600) | |||
| КЦ405И | 4 (600) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | КЦ405А | 125 (600) | мкА |
| КЦ405Б | 125 (500) | |||
| КЦ405В | 125 (400) | |||
| КЦ405Г | 125 (300) | |||
| КЦ405Д | 125 (200) | |||
| КЦ405Е |
125 (100) | |||
| КЦ405Ж | 125 (600) | |||
| КЦ405И | 125 (500) | |||
| Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | КЦ405А | — | мкс |
| КЦ405Б | — | |||
| КЦ405В | — | |||
| КЦ405Г | — | |||
| КЦ405Д | — | |||
| КЦ405Е | — | |||
| КЦ405Ж | — | |||
| КЦ405И | — | |||
Общая емкость. |
Сд (при Uобр, В) | КЦ405А | — | пФ |
| КЦ405Б | — | |||
| КЦ405В | — | |||
| КЦ405Г | — | |||
| КЦ405Д | — | |||
| КЦ405Е | — | |||
| КЦ405Ж | — | |||
| КЦ405И | — |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов
|
Зависимость допустимого среднего выпрямленного тока от температуры |
Зависимость допустимого среднего выпрямленного тока от частоты |
|
Зависимость импульсного прямого тока перегрузки от длительности импульса |
|
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Диодный мост КЦ405 (id 79736055)
Транзистор кц405а ОписаниеБлоки из кремниевых диффузионных диодов. Выпускаются в пластмассовых корпусах с жесткими выводами: КЦ402Л, КЦ402Б, КЦ402В, КЦ402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — однофазный мост; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И —два электрически не соединенных между собой однофазных моста; КЦ404А, КЦ404Б, КИ404В, КЦ404Г, КЦ404Е, КЦ404Ж, КЦ404И — два электрически не соединеных между собой однофазных моста с держателями предохранителей типа ПМ; КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КД405И — однофазный мост для монтажа на печатную плату. Тип блока и схема соединения электродов с выводами приводятся на корпусе.
Масса блоков не более: КЦ402А, КЦ402Б, КЦ402В, КД402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — 7г; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И, КЦ404А, КЦ404Б, KЦ404B, КЦ404Г, КЦ404Д, КЦ404Е, КЦ404Ж, КЦ404И—15 г;
КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И — 20 г.
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Максимальное постоянное обратное напряжение. | Uo6p max, U*o6p и max |
КЦ405А | 600 | В |
| КЦ405Б | 500 | |||
| КЦ405В | 400 | |||
| КЦ405Г | 300 | |||
| КЦ405Д | 200 | |||
| КЦ405Е | 100 | |||
| КЦ405Ж | 600 | |||
| КЦ405И | 500 | |||
Максимальный постоянный прямой ток. |
Iпp max, Iпp ср max, I*пp и max | КЦ405А | 1000 | мА |
| КЦ405Б | 1000 | |||
| КЦ405В | 1000 | |||
| КЦ405Г | 1000 | |||
| КЦ405Д | 1000 | |||
| КЦ405Е | 1000 | |||
| КЦ405Ж | 600 | |||
| КЦ405И | 600 | |||
| Максимальная рабочая частота диода | fд max | КЦ405А | 5 | кГц |
| КЦ405Б | 5 | |||
| КЦ405В | 5 | |||
| КЦ405Г | 5 | |||
| КЦ405Д | 5 | |||
| КЦ405Е | 5 |
|||
| КЦ405Ж | 5 | |||
| КЦ405И | 5 | |||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | КЦ405А | 4 (1000) | В |
| КЦ405Б | 4 (1000) | |||
| КЦ405В | 4 (1000) | |||
| КЦ405Г | 4 (1000) | |||
| КЦ405Д | 4 (1000) | |||
| КЦ405Е | 4 (1000) | |||
| КЦ405Ж | 4 (600) | |||
| КЦ405И | 4 (600) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | КЦ405А | 125 (600) | мкА |
| КЦ405Б | 125 (500) | |||
| КЦ405В | 125 (400) | |||
| КЦ405Г | 125 (300) | |||
| КЦ405Д | 125 (200) | |||
| КЦ405Е | 125 (100) | |||
| КЦ405Ж | 125 (600) | |||
| КЦ405И | 125 (500) | |||
| Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | КЦ405А | — | мкс |
| КЦ405Б | — | |||
| КЦ405В | — | |||
| КЦ405Г | — | |||
| КЦ405Д | — | |||
| КЦ405Е | — | |||
| КЦ405Ж | — | |||
| КЦ405И | — | |||
Общая емкость. |
Сд (при Uобр, В) | КЦ405А | — | пФ |
| КЦ405Б | — | |||
| КЦ405В | — | |||
| КЦ405Г | — | |||
| КЦ405Д | — | |||
| КЦ405Е | — | |||
| КЦ405Ж | — | |||
| КЦ405И | — |
|
Зависимость допустимого среднего выпрямленного тока от температуры |
Зависимость допустимого среднего выпрямленного тока от частоты |
|
Зависимость импульсного прямого тока перегрузки от длительности импульса |
|
Index 22 — — Схема блока питания — Принципиальная схема
Источник бесперебойного питания 600 Вт
Опубликовано:22.
03.2013 3:38:00 Автор:Ecco | Ключевое слово: 600 Вт, источник бесперебойного питания
На рисунке показана схема ИБП мощностью 600 Вт. Оставайтесь на связи и радио во время сбоя питания. Выходная частота – 50 Гц, Потребляемая мощность 600 Вт, форма выходного сигнала – синусоидальная, КПД – 98%. Устройство содержит функцию автоматического отключения питания от сети с последующим автоматическим отключением при появлении напряжения.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(3487)
Простой преобразователь постоянного тока в постоянный с 12 В на 9 В
Опубликовано:22 марта 2013 г., 3:34:00 Автор:Ecco | Ключевое слово: преобразователь постоянного тока в постоянный с 12 В на 9 В
Эта принципиальная схема преобразователя постоянного тока очень проста и состоит из нескольких компонентов, что упрощает ее сборку. Он может преобразовывать напряжение постоянного тока 9 В из источника постоянного тока 12 В.
Чтобы получить гораздо более точное выходное напряжение, замените стабилитрон Z1 на 10 В и резистор R1 на переменный резистор на 1 кОм. Рекомендуется радиатор для Q1. Очень простая схема для питания вашей 9вольт электронное оборудование и некоторые другие вещи.
(Просмотр)
Просмотреть полную принципиальную схему | Комментарии | Reading(2914)
Схема блока питания ATX 200 Вт
Опубликовано:22 марта 2013 г., 3:33:00 Автор:Ecco | Ключевое слово: 200В, блок питания АТХ
Это принципиальная схема блока питания ATX, предназначенного для персонального компьютера, но вы можете использовать этот блок питания для других электронных устройств. Схема построена на микросхеме TL494 и выдает примерно 200 Вт. В нем используется двухтактная транзисторная схема с регулировкой выходного напряжения.
Линейное напряжение поступает через входную схему фильтра (C1, R1, T1, C4, T5) на мостовой выпрямитель. При переключении напряжения с 230В на 115В выпрямитель работает как удвоитель.
Варисторы Z1 и Z2 имеют функцию защиты от перенапряжения на линейном входе.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Чтение(2949)
13,8 В / 10 А схема регулятора постоянного тока
Опубликовано:22 марта 2013 г. 3:32:00 Автор:Ecco | Ключевое слово: 13,8 В/10 А, регулятор постоянного тока
Это схема регулятора постоянного тока, которая обеспечивает выходное напряжение 13,8 В при выходном токе около 10 А. В схеме используются 4 силовых транзистора 2N3055 для увеличения электрического тока, чтобы схема могла выдавать выходной ток 10 А. Он также использует регулятор IC 7812, изменение типа IC даст другое значение выходного напряжения.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(2441)
Преобразование блока питания ПК в настольный блок питания
Опубликовано:22 марта 2013 г., 3:32:00 Автор:Ecco | Ключевое слово: преобразовать блок питания для ПК, настольный блок питания
(Просмотр)
Просмотреть полную принципиальную схему | Комментарии | Reading(1154)
Распиновка блока питания ATX
Опубликовано: 22.
03.2013, 3:31:00 Автор:Ecco | Ключевое слово: Блок питания АТХ
Блок питания ATX формирует три основных выхода напряжения: +3,3 В ; +5 В ; и +12 В. Этот источник питания также генерирует маломощные источники питания −12 В и +5 VSB (дежурный режим). Выход -5 В изначально был необходим, поскольку он подавался по шине ISA, однако он устарел с удалением шины ISA в современных ПК и был удален в более поздних версиях стандартного блока питания ATX.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(1237)
Цепь высоковольтного питания для люминесцентных ламп
Опубликовано:22.03.2013, 3:30:00 Автор:Ecco | Ключевое слово: Высокое напряжение, источник питания, флуоресцентный свет
На следующем рисунке показана схема питания люминесцентных ламп от обычной батареи. Это очень удобно, когда нельзя использовать сетку.
(Просмотр)
Просмотреть полную принципиальную схему | Комментарии | Чтение(944)
Бестрансформаторный блок питания FET
Опубликовано: 22.
03.2013 3:29:00 Автор:Ecco | Ключевое слово: Бестрансформаторный источник питания, FET
На схеме представлена схема простого бестрансформаторного блока питания на транзисторе БУЗ41А. За счет включения транзистора с общим стоком VT1 конденсатор СЗ заряжается до напряжения примерно в 3 раза меньше напряжения стабилитрона VD4. Переменное напряжение со сдвигом по фазе, определяемым емкостью конденсатора С1, открывает транзистор VT2, который прекращает заряд конденсатора СЗ в начале каждой положительной полуволны питающего напряжения. (Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(2526)
Простой регулируемый источник питания 1,5–30 В, 5 А
Опубликовано:22 марта 2013 г., 3:28:00 Автор:Ecco | Ключевое слово: Простой регулируемый источник питания, 1,5–30 В, 5 А
Блок питания построен на двух микросхемах и кроме того содержит всего несколько дискретных компонентов. В связи с этим он прост в изготовлении и настройке.
В то же время блок питания обеспечивает высокий уровень показателей, таких как плавная регулировка напряжения в большом диапазоне, низкий коэффициент флуктуации, выходной ток до 5А с возможностью стабилизации тока, высокая надежность. Также блок питания имеет защиту от короткого замыкания.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(1820)
Простой блок питания 5В, 0,5А
Опубликовано:22.03.2013 3:27:00 Автор:Ecco | Ключевое слово: Простой источник питания, 5 В, 0,5 А
Блок питания предназначен для питания стабилизированным напряжением 5В различных цифровых устройств с током потребления до 0,5 А. Трансформатор Т1 выполнен на магнитопроводе ШЛ20х42. Сеть содержит 1650 витков ПЭВ-1 d=0,1 мм, катушка II – 55 витков ПЭВ-1 d = 0,47. В общем случае для питания можно использовать подходящий готовый трансформатор мощностью 7Вт, который обеспечивает для обмотки II переменное напряжение 8…10 В при токе 500 мА. Регулирующий транзистор VT2 является крепится на Г-образную дюралюминиевую пластину 50х50 и толщиной 2 мм.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(801)
Бестрансформаторный блок питания от 220В с LM2575
Опубликовано:22.03.2013 3:26:00 Автор:Ecco | Ключевое слово: Бестрансформаторный блок питания 220В
Часто требуется для подачи электроэнергии к потребителю низкого напряжения 220В. Можно использовать внешний адаптер — но это плохо, а для уменьшения размера устройства нужен блок питания, расположенный в самом устройстве.
В этом блоке питания 5 В используется LM2995 для схемы преобразователя, которую можно подключить напрямую к 220 В. Для этого переменное напряжение преобразовывалось в постоянное через диодный мост VD1, а затем опускалось до 40В. Выше 40В мы не должны его использовать, в связи с тем, что LM2995максимальное входное напряжение не должно превышать 45В.
Транзисторы Т1 и Т2 формируют пульсирующее напряжение амплитудой до 40В, которое зависит от стабилитрона D1. Это пульсирующее напряжение подается на конденсатор С1, которое немного сглаживается.
Далее на микросхеме понижающего преобразователя стабилизируется выходное напряжение, определяемое применяемой микросхемой: так для LM2575-5 оно будет равно 5В. Диоды Шоттки D2, L1, C2 и C3 — штатная обвязка микросхемы.
(Просмотр)
Просмотреть полную принципиальную схему | Комментарии | Чтение(3312)
Повышающий DC/DC преобразователь с LT1615
Опубликовано:22.03.2013 3:25:00 Автор:Ecco | Ключевое слово: Шаг вверх, преобразователь
ДК/ДК
Интересный DC/DC преобразователь представила компания Linear Technology, эта микросхема представляет собой повышающие преобразователи, которые позволяют получить максимальное напряжение в 34В при входном напряжении от 1,2В до 15В. Он поставляется в компактном корпусе с 5 выводами SOT23, при этом для работы требуется минимум внешних схемотехники. Эти микросхемы можно использовать, например, высоковольтные для ЖК-экрана или для варикапа.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Чтение(1524)
Схема удвоения постоянного напряжения +12 В на +24 В с использованием LM2586
Опубликовано:22 марта 2013 г.
, 3:24:00 Автор:Ecco | Ключевое слово: удвоитель напряжения постоянного тока, от +12 В до +24 В
Это схема удвоения постоянного напряжения, построенная на базе National IC LM2586. Схема удваивает входное напряжение 12 В постоянного тока, чтобы оно стало 24 В постоянного тока. Для этой схемы требуется радиатор.
LM2586 представляет собой монолитную интегральную схему, специально разработанную для обратноходовых, повышающих (повышающих) и прямоходовых преобразователей. Устройство доступно в 4 различных версиях выходного напряжения: 3,3 В, 5,0 В, 12 В и регулируемое.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(1981)
Дополнительный блок питания для USB-устройств
Опубликовано:22 марта 2013 г., 3:24:00 Автор:Ecco | Ключевое слово: Дополнительный источник питания, USB-устройства
Многие современные USB-устройства иногда вызывают проблемы с питанием. Как узнать максимальный ток, который можно получить от одного разъема USB, ограничен 500 мА.
Если вашему устройству требуется больше тока, то оно должно включать дополнительный USB-разъем, который может отсутствовать. Эту проблему можно решить с помощью дополнительного прибора, использующего внешний нерегулируемый источник питания и преобразующего его в 5 Вольт.
Вы можете использовать два разных подхода. Вы можете использовать два разных подхода. первый и, пожалуй, самый простой — это использовать простой линейный регулятор, но это порождает другие проблемы — расточительные затраты сил, но можно пойти и другим путем и использовать импульсный трансформатор, что более экономично.
Примечание: Основой преобразователя является ШИМ-регулятор на интегральных микросхемах LM 2575-5, имеющий на выходе 5 вольт с током до 1А. Для включения/выключения преобразователя используется вывод 5 On/Off, управляемый транзистором VT 1.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Чтение(1085)
Преобразователь напряжения с 1.5В на 3В
Опубликовано:22.
03.2013 3:19:00 Автор:Ecco | Ключевое слово: Преобразователь напряжения, 1,5 В к 3 В
Простую схему инвертора для генерации напряжения от 1,5В до 3В можно сделать на основе немного модифицированного известного мультивибратора. При этих номиналах в схеме преобразователя частоты примерно 130 кГц. Значение индуктивности можно рассчитать или подобрать экспериментально. Но вы можете просто отрегулировать частоту преобразователя для получения максимального выходного напряжения. Диод Шоттки VD1 можно заменить любым другим с аналогичными характеристиками.
Для дополнительной стабилизации выходного напряжения можно применить стабилитрон напряжением 3В – 3,3В. Данную схему можно использовать для питания светодиода или маломощных устройств на базе микроконтроллера, например, MSP430.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(1875)
Сетевой преобразователь переменного тока в постоянный с SR03x
Опубликовано:22 марта 2013 г.
, 3:14:00 Автор:Ecco | Ключевое слово: Сетевой преобразователь переменного тока в постоянный
Это еще один бестрансформаторный блок питания. ИС стабилизаторы напряжения для SR03x производства Supertex подключаются напрямую к сетевому напряжению и получают выходное напряжение 3,3В, а микросхема 5В для SR036 и SR037 до 30мА выходного тока. Для использования этой микросхемы не обязательно использовать понижающий трансформатор или катушку. Выпрямленное входное напряжение на диодах диодного моста D1 – D4 (рисунок точка а) подается на вход микросхемы IC1 SR03x.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(788)

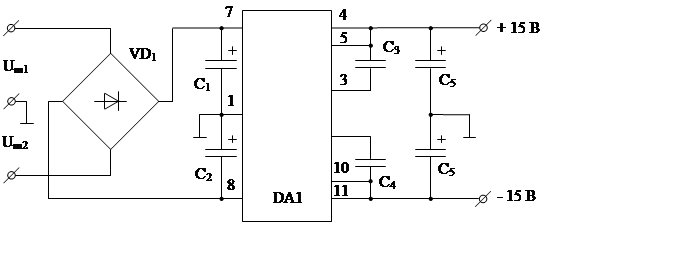

Биполярный стабилизатор малой мощности
Опубликовано:22.03.2013 3:13:00 Автор:Ecco | Ключевое слово: Низкая мощность, биполярный стабилизатор
Стабилизатор выполнен на интегральной микросхеме КР142ЕН6. ИС представляет собой двухполярный стабилизатор напряжения с выходным напряжением +/-15 В.
Максимальный ток нагрузки 200 мА. Достаточно питания предварительного усилителя или начальных каскадов усилителя мощности. Диодный мост — любой из серии КЦ407, КЦ405, КЦ402. Трансформатор с двумя вторичными обмотками, напряжение на каждой — 16 Вольт.
(Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(579)
Бестрансформаторный источник питания 6,8 В
Опубликовано:22 марта 2013 г., 3:13:00 Автор:Ecco | Ключевое слово: 6,8 В, бестрансформаторный блок питания
Схема рассчитана на напряжение 6,8В и ток 300мА. Напряжение можно изменить, заменив стабилитрон D4 и, при необходимости, D3. Установкой на радиаторы транзисторов можно увеличить и ток нагрузки. Диодный мост — любой, подойдет и обратное напряжение не менее 400 вольт. Кстати, можно вспомнить и древний диод Д226Б, когда-то жутко популярный. (Просмотреть)
Посмотреть полную принципиальную схему | Комментарии | Reading(1124)
Блок питания 1,5–25 В с предварительным регулятором
Опубликовано:22 марта 2013 г.
, 3:12:00 Автор:Ecco | Ключевое слово: 1.5V-25V, источник питания, пререгулятор
Схема на микросхеме КР142ЕН12 (аналог — LM317), рассчитанная на ток нагрузки до 2 ампер. Для более высоких токов можно использовать микросхемы LT1083/84/85, каждая из которых рассчитана на токи 7/5/3А. Конденсатор С3 емкостью 2000 мкФ выбирается из расчета на ток 1 Ампер. Резистор R9используется как датчик тока к амперметру.
На самом деле не все тиристоры пропускают однополупериодное выпрямленное напряжение, а некоторые из них зависят от выходного напряжения и тока нагрузки. Это позволяет значительно снизить мощность, рассеиваемую в регулирующем элементе, особенно при малых выходных напряжениях и токах.
(Просмотр)
Просмотреть полную принципиальную схему | Комментарии | Reading(1272)
Импульсный источник питания 70 Вт с микросхемой KA2S0880
Опубликовано:22.03.2013, 3:11:00 Автор:Ecco | Ключевое слово: 70 Вт, Импульсный блок питания
На схеме показан блок питания стереоусилителя мощностью 70 Вт Преобразователь мощности построен на микросхеме KA2S0880, которая включает в себя все необходимые компоненты для построения первичной части блока питания.
Этот чип очень стабилен в работе и имеет все необходимые защиты.
(Просмотр)
Просмотреть полную принципиальную схему | Комментарии | Чтение(1399)
| Страниц:22/291В 202122232425262728293031323334353637383940До 20 лет |
Триаки: от простого к сложному
В 1963 году у большого семейства тринисторов появился еще один «родственник» — симистор . Чем он отличается от своих «собратьев» — тринисторов (тиристоров)? Запомните свойства этих устройств. Их работу часто сравнивают с действием обычной двери: устройство заперто — тока в цепи нет (дверь закрыта — прохода нет), устройство открыто — в цепи появляется электрический ток ( дверь открылась — входите). Но у них есть общий недостаток. Тиристоры пропускают ток только в прямом направлении — так обычная дверь легко открывается «от себя», но сколько ни тяни ее на себя — в обратном направлении все усилия будут тщетны.
Увеличив число полупроводниковых слоев тиристора с четырех до пяти и оснастив его управляющим электродом, ученые установили, что устройство с такой структурой (позднее названное симистором) способно пропускать электрический ток как в прямом, так и в обратном направлении направления.
Посмотрите на рисунок 1, изображающий структуру полупроводниковых слоев симистора. Внешне они напоминают структуру транзистора p-n-r типа, но отличаются тем, что имеют три дополнительных участка с n-проводимостью. И вот что интересно: получается, что два из них, расположенные у катода и анода, выполняют функции только одного полупроводникового слоя — четвертого. Пятая образует область с n-проводимостью, лежащую вблизи управляющего электрода.
Понятно, что работа такого устройства основана на более сложных физических процессах, чем тиристоры других типов. Для лучшего понимания принципа работы симистора воспользуемся его тиристорным аналогом. Почему именно тиристор? Дело в том, что отделение четвертого полупроводникового слоя симистора не случайно. Благодаря такому строению при прямом направлении тока, протекающего через прибор, анод и катод выполняют свои основные функции, а при обратном направлении они как бы меняются местами — анод становится катодом, а катод, на наоборот, становится анодом, т.
е. симистор можно рассматривать как два встречно-параллельно включенных тиристора (рис. 2).
Тринистор аналоговый симистор
Представьте, что на управляющий электрод подается триггерный сигнал. При напряжении на аноде прибора положительной полярности и отрицательной на катоде через левый тринистор будет протекать электрический ток. При обратной полярности напряжения на силовых электродах включится правый тринистор. Пятый полупроводниковый слой, подобно регулировщику, контролирующему движение автомобилей на перекрестке, посылает триггерный сигнал в зависимости от фазы тока на один из тринисторов. При отсутствии триггерного сигнала симистор закрыт.
В целом его действие можно сравнить, например, с вращающейся дверью на станции метро — в какую сторону ее ни нажми, она обязательно откроется. Действительно, подаем отпирающее напряжение на управляющий электрод симистора — «толкаем» его, и электроны, как пассажиры, спешащие на посадку или выход, потекут через прибор в направлении, диктуемом полярностью анода и катода.
Этот вывод подтверждается ВАХ прибора (рис. 3). Он состоит из двух одинаковых кривых, повернутых друг относительно друга на 180°. Их форма соответствует вольт-амперной характеристике динистора, а участки непроводящего состояния, как и у тринистора, легко преодолеваются при подаче на управляющий электрод триггерного напряжения (изменяющиеся участки кривых показаны значками пунктирные линии).
Из-за симметричности вольт-амперной характеристики новый полупроводниковый прибор получил название симметричный тиристор (сокращенно — симистор). Иногда его называют симистором (термин, пришедший из английского языка).
Симистор унаследовал от своего предшественника, тиристора, все его лучшие свойства. Но самое главное преимущество новинки в том, что в ее корпусе расположились сразу два полупроводниковых прибора. Судите сами. Для управления цепью постоянного тока требуется один тиристор, для цепи переменного тока приборов их должно быть два (включаемых параллельно).
А если учесть, что для каждого из них нужен отдельный источник отпирающего напряжения, который, к тому же, должен включать устройство ровно в момент изменения фазы тока, становится понятно, насколько сложным будет такой блок управления . Для симистора род тока значения не имеет. Достаточно одного такого устройства с источником отпирающего напряжения, и универсальное устройство управления готово. Его можно использовать в цепи питания постоянного или переменного тока.
Тесная связь между тиристором и симистором привела к тому, что эти устройства имели много общего. Так что электрические свойства симистора характеризуются теми же параметрами, что и тиристора. Маркируются они также одинаково – буквами КУ, трехзначным числом и буквенным индексом в конце обозначения. Иногда симисторы обозначают несколько иначе — буквами ТС, что означает «тиристор симметричный».
Условное графическое обозначение симисторов на принципиальных схемах показано на рисунке 4.
Для практического знакомства с симисторами выберем приборы серии КУ208 — триодные симметричные тиристоры типа п-п-п-п.
Типы устройств обозначаются буквенными индексами в их обозначении — А, В, С или Г. Постоянное напряжение, которое выдерживает симистор с индексом А в закрытом состоянии, составляет 100 В, В — 200 В, В — 300 В и Г — 400 В. Остальные параметры этих приборов идентичны: максимальный постоянный ток в открытом состоянии 5 А, импульсный ток 10 А, ток утечки в закрытом состоянии 5 мА, напряжение между катодом и анод в проводящем состоянии -2 В, величина отпирающего напряжения на управляющем электроде 5 В при токе 160 мА, рассеиваемом корпусом. Мощность прибора — 10 Вт, максимальная рабочая частота — 400 Гц.
А теперь обратимся к электроосветительным приборам. Нет ничего проще, чем управлять работой любого из них. Нажал, например, клавишу выключателя — и в комнате зажглась люстра, нажал еще раз — погасло. Однако иногда это преимущество неожиданно оборачивается недостатком, особенно если вы хотите сделать свою комнату уютной, создать ощущение комфорта, а для этого так важно подобрать правильное освещение.
Вот если бы свечение ламп менялось плавно…
Оказывается, нет ничего невозможного. Нужно только вместо обычного выключателя подключить электронное устройство, регулирующее яркость лампы. Функции контроллера, «командира» ламп, в таком устройстве выполняет полупроводниковый симистор.
Вы можете построить простое устройство управления, которое поможет вам управлять яркостью свечения настольной лампы или люстры, изменять температуру конфорки или жала паяльника, используя схему, показанную на рисунке 5.
Рис. 5. Принципиальная схема регулятора
Трансформатор Т1 преобразует сетевое напряжение 220 В в 12 — 25 В. Оно выпрямляется диодным блоком VD1-VD4 и подается на управляющий электрод симистора VS1. Резистор R1 ограничивает ток управляющего электрода, а величина управляющего напряжения регулируется переменным резистором R2.
Рис. 6. Временные диаграммы напряжения: а — в сети; б — на управляющем электроде симистора, в — на нагрузке.
Для облегчения понимания работы устройства построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке (рис.
6). После включения устройства в сеть на его вход подается переменное напряжение 220 В (рис. 6а). Одновременно на управляющий электрод симистора VS1 подается отрицательное синусоидальное напряжение (рис. 66). В момент, когда его значение превысит напряжение переключения, устройство разомкнется и через нагрузку потечет сетевой ток. После того, как значение управляющего напряжения станет ниже порогового, симистор остается открытым из-за того, что ток нагрузки превышает ток удержания устройства. В момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Затем процесс повторяется. Таким образом, напряжение на нагрузке будет иметь пилообразную форму (рис. 6в)
Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а значит, тем дольше будет импульс тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем короче длительность этого импульса. При крайнем левом положении движка переменного резистора R2 по схеме нагрузка будет поглощать полные «порции» мощности.
Если регулятор R2 повернуть в обратном направлении, то амплитуда управляющего сигнала будет ниже порогового значения, симистор останется в закрытом состоянии и ток через нагрузку не будет протекать.
Несложно догадаться, что наше устройство регулирует потребляемую нагрузкой мощность, тем самым изменяя яркость лампы или температуру нагревательного элемента.
Вы можете применить к своему устройству следующие элементы. Симистор КУ208 с буквой Б или Г. Блок диодов КЦ405 или КЦ407 с любым буквенным индексом, четыре также подходят полупроводниковые диоды серий Д226, Д237. Постоянный резистор — МЛТ-0,25, переменный — СПО-2 или любой другой мощностью не менее 1 Вт. ХР1 — стандартная сетевая вилка, XS1 — розетка. Трансформатор Т1 рассчитан на напряжение вторичной обмотки 12-25 В.
Если нет подходящего трансформатора, сделайте его сами. Сердечник изготовлен из пластин Ш16, толщина набора 20 мм, обмотка I содержит 3300 витков провода ПЭЛ-1 0,1, обмотка II содержит 300 витков провода ПЭЛ-1 0,3.
