Что такое диодный мост КЦ405В. Каковы его основные параметры. Где применяется КЦ405В. Какие есть аналоги и альтернативы. Как правильно выбрать и использовать КЦ405В.
Основные характеристики диодного моста КЦ405В

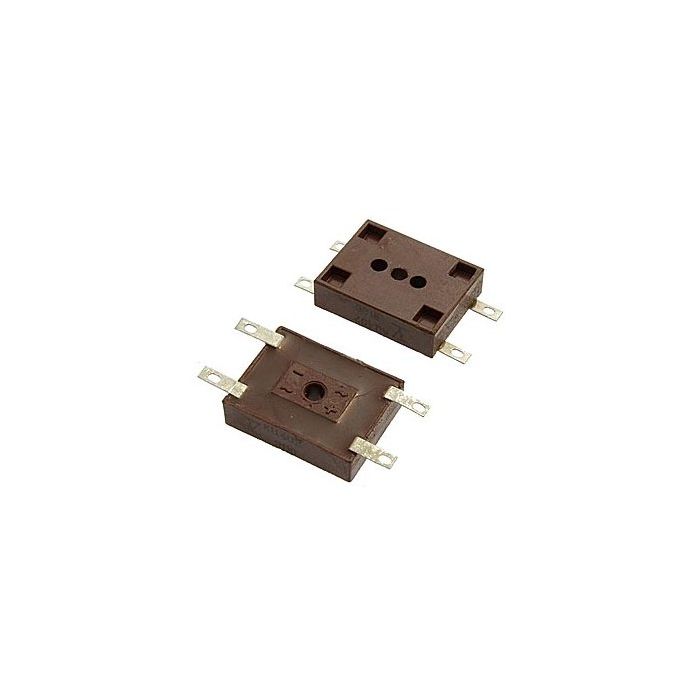

Диодный мост КЦ405В — это полупроводниковый выпрямительный элемент, предназначенный для преобразования переменного тока в постоянный. Он относится к серии КЦ405, выпускаемой отечественными производителями.
Основные параметры КЦ405В:
- Максимальное обратное напряжение: 400 В
- Максимальный выпрямленный ток: 1 А
- Рабочая температура: от -60°C до +125°C
- Корпус: пластмассовый прямоугольный
Какие преимущества дает использование диодного моста КЦ405В? Во-первых, он обеспечивает двухполупериодное выпрямление переменного тока. Во-вторых, имеет компактные размеры и удобен для монтажа. В-третьих, обладает достаточной мощностью для применения в бытовой технике и промышленной электронике.
Области применения диодного моста КЦ405В
Диодный мост КЦ405В широко используется в различных электронных устройствах и схемах:
- Источники питания бытовой техники
- Зарядные устройства
- Блоки питания светодиодных светильников
- Выпрямители в промышленных системах автоматики
- Источники бесперебойного питания небольшой мощности
Где еще можно применить КЦ405В? Этот диодный мост подходит для маломощных трансформаторных и бестрансформаторных блоков питания с выходным током до 1 А. Его часто используют радиолюбители в самодельных конструкциях.
Как правильно выбрать диодный мост КЦ405В
При выборе диодного моста КЦ405В следует учитывать несколько важных факторов:
- Максимальное обратное напряжение должно быть выше напряжения вторичной обмотки трансформатора минимум в 2-2,5 раза.
- Выпрямленный ток не должен превышать 1 А в длительном режиме.
- Необходимо обеспечить эффективный теплоотвод при токах близких к максимальному.
- Желательно использовать качественные изделия от проверенных производителей.
На что еще обратить внимание при выборе? Проверьте наличие технической документации и гарантии. Визуально осмотрите корпус на предмет повреждений. При возможности протестируйте диодный мост перед использованием в ответственных узлах.
Аналоги и альтернативы диодному мосту КЦ405В
Существует ряд отечественных и зарубежных аналогов диодного моста КЦ405В:
- КЦ405А, КЦ405Б, КЦ405Г (отличаются максимальным обратным напряжением)
- 1N5404, 1N5406, 1N5408 (зарубежные аналоги)
- КВРС5010, КЦ407А (отечественные аналоги повышенной мощности)
Какие есть современные альтернативы? В качестве замены КЦ405В можно рассмотреть диодно-тиристорные модули, интегральные выпрямительные сборки или синхронные выпрямители на полевых транзисторах. Они обеспечивают более высокий КПД и лучшие характеристики, но стоят дороже.
Схема включения диодного моста КЦ405В
Типовая схема включения диодного моста КЦ405В выглядит следующим образом:
- Входы переменного тока подключаются к выводам ~ диодного моста.
- Положительный выход постоянного тока снимается с вывода +.
- Отрицательный выход постоянного тока снимается с вывода -.
- Параллельно выходу рекомендуется включить сглаживающий конденсатор.
Как улучшить работу схемы? Для повышения надежности можно установить варистор параллельно входу для защиты от перенапряжений. Последовательно с мостом включают токоограничивающий резистор. На выходе добавляют LC-фильтр для уменьшения пульсаций.
Особенности монтажа диодного моста КЦ405В
При монтаже диодного моста КЦ405В следует соблюдать следующие правила:
- Обеспечить надежный теплоотвод, особенно при токах более 0,5 А
- Использовать качественные припои и флюсы
- Не допускать перегрева выводов при пайке
- Проверить правильность подключения перед подачей напряжения
- При необходимости применять дополнительную изоляцию
Какие еще нюансы важны при монтаже? Рекомендуется использовать провода соответствующего сечения. Все соединения должны быть надежными и исключать возможность короткого замыкания. При групповом монтаже нескольких мостов нужно обеспечить между ними достаточные зазоры для охлаждения.
Проверка работоспособности диодного моста КЦ405В
Для проверки исправности диодного моста КЦ405В можно использовать следующие методы:
- Прозвонка мультиметром в режиме проверки диодов.
- Измерение прямого падения напряжения на каждом диоде моста.
- Проверка обратного тока утечки при подаче обратного напряжения.
- Тестирование моста в реальной схеме при номинальной нагрузке.
На что обратить внимание при проверке? Сопротивление диодов в прямом направлении должно быть малым, а в обратном — очень большим. Прямое падение напряжения на кремниевых диодах составляет около 0,6-0,7 В. Обратный ток утечки не должен превышать значений, указанных в документации.
