Каковы основные характеристики выпрямительных диодов КД226. Для чего используются эти диоды. Какие есть аналоги КД226. Как выбрать подходящий выпрямительный диод для своего устройства.

Содержание

Основные характеристики выпрямительных диодов КД226

Выпрямительные диоды серии КД226 относятся к кремниевым диффузионным диодам средней мощности. Они предназначены для преобразования переменного напряжения в постоянное в источниках питания различной аппаратуры. Рассмотрим ключевые параметры этих диодов:

  • Максимальное постоянное обратное напряжение: от 100 В до 800 В (зависит от модификации)
  • Максимальный постоянный прямой ток: 1,7-2 А
  • Максимальная рабочая частота: 50 кГц
  • Постоянное прямое напряжение: 1,3-1,4 В при токе 1-1,7 А
  • Постоянный обратный ток: не более 50 мкА
  • Время обратного восстановления: не более 0,25 мкс
  • Диапазон рабочих температур: от -60°C до +85°C

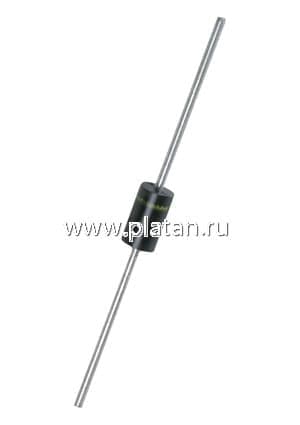

Диоды КД226 выпускаются в пластмассовом корпусе с гибкими выводами. Масса одного диода не превышает 0,5 г.


Модификации диодов КД226 и их особенности

Серия КД226 включает несколько модификаций, различающихся максимальным обратным напряжением:

  • КД226А — 100 В
  • КД226Б — 200 В
  • КД226В — 400 В
  • КД226Г — 600 В
  • КД226Д — 800 В
  • КД226Е — 600 В (с улучшенными характеристиками)

Чем отличаются эти модификации друг от друга? Основное различие заключается в максимально допустимом обратном напряжении. Это позволяет подобрать оптимальный вариант для конкретной схемы, не переплачивая за излишний запас по напряжению.

Область применения выпрямительных диодов КД226

Диоды КД226 нашли широкое применение в различных областях электроники и радиотехники. Где чаще всего используются эти компоненты?

  • Источники питания бытовой и промышленной аппаратуры
  • Зарядные устройства
  • Выпрямители в сварочных аппаратах
  • Схемы защиты от перенапряжений
  • Преобразователи напряжения
  • Импульсные источники питания

Благодаря хорошему соотношению цена/качество и широкому ассортименту по напряжению, диоды КД226 стали популярным выбором как для промышленного применения, так и для радиолюбителей.


Преимущества и недостатки диодов КД226

Как и любые электронные компоненты, диоды КД226 имеют свои сильные и слабые стороны. Рассмотрим основные преимущества и недостатки этих диодов:

Преимущества:

  • Широкий выбор по максимальному обратному напряжению
  • Относительно высокий максимальный прямой ток
  • Хорошая температурная стабильность
  • Доступная цена
  • Распространенность и легкость приобретения

Недостатки:

  • Относительно большое прямое падение напряжения
  • Ограниченная рабочая частота (до 50 кГц)
  • Чувствительность к статическому электричеству

При выборе диодов КД226 важно учитывать эти особенности и сопоставлять их с требованиями конкретной схемы.

Аналоги диодов КД226 и их сравнительные характеристики

Для диодов КД226 существует ряд отечественных и зарубежных аналогов. Какие диоды можно использовать в качестве замены?

  • 1N3359 — аналог КД226А
  • BY259 — аналог КД226А
  • UT3020 — аналог КД226Б
  • 1N487A — аналог КД226В
  • SDA113E — аналог КД226Г
  • SDA113P — аналог КД226Е

Как эти аналоги соотносятся с КД226 по характеристикам? В большинстве случаев они имеют схожие или немного лучшие параметры по максимальному обратному напряжению и прямому току. Однако важно проверять все ключевые параметры перед заменой, так как могут быть различия в корпусе, времени восстановления и других характеристиках.


Особенности монтажа и эксплуатации диодов КД226

При работе с диодами КД226 важно соблюдать ряд правил для обеспечения их надежной работы и долгого срока службы. На что следует обратить внимание?

  • Пайка выводов должна производиться не ближе 2 мм от корпуса
  • Температура пайки не должна превышать +270°C, время пайки — не более 5 секунд
  • При последовательном соединении двух диодов суммарное обратное напряжение не должно превышать удвоенного максимального значения для одного диода
  • При параллельном соединении необходимо исключить перегрузку отдельных диодов по току
  • При работе на емкостную нагрузку действующее значение тока через диод не должно превышать 1,57 от максимального среднего прямого тока

Соблюдение этих правил поможет избежать повреждения диодов и обеспечит их стабильную работу в течение длительного времени.

Выбор оптимального выпрямительного диода для конкретной схемы

При проектировании электронных устройств важно правильно выбрать выпрямительный диод. Как определить, какой именно диод КД226 или его аналог подойдет для вашей схемы?


  1. Определите максимальное обратное напряжение в схеме и выберите диод с запасом 20-30%
  2. Рассчитайте максимальный прямой ток и убедитесь, что выбранный диод способен его выдержать
  3. Учтите рабочую частоту схемы — для частот выше 50 кГц лучше выбрать быстродействующие диоды
  4. Проверьте, соответствует ли диапазон рабочих температур условиям эксплуатации устройства
  5. Оцените прямое падение напряжения на диоде и его влияние на схему

Правильный выбор диода обеспечит надежную работу устройства и оптимальное соотношение цена/качество.


Диод КД226 — DataSheet

Корпус диода КД226



Описание

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 35 кГц. Выпускаются

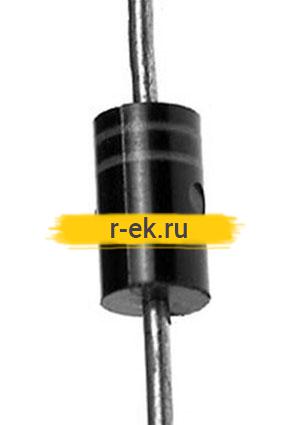

в пластмассовом корпусе с гибкими выводами. Маркируются цветным кольцом со стороны отрицательного вывода (катода): КД226А— оранжевым, КД226Б — красным, КД226В — зеленым, КД226Г —желтым, КД226Д — белым. Масса диода не более 0,5 г.

Пайка выводов диодов допускается не ближе 2 мм от корпуса при температуре не свыше +270 °С в течение 5 с.

Допускается последовательное (без шунтирования) соединение двух диодов одного типа; при этом суммарное обратное напряжение не
должно превышать 2Uобр,макс. При последовательном соединении большего числа диодов рекомендуется применять диоды одного типа и шунтировать каждый диод резистором с любым сопротивлением.

Допускается параллельное соединение диодов при условии, обеспечивающем исключение перегрузок любого параллельно подключенного
диода по максимально допустимому прямому току.

При работе диодов на емкостную нагрузку действующее значение тока через диод не должно превышать 1,57 Iпр,ср,макс.



Параметры диода КД226
ПараметрОбозначениеМаркировкаЗначениеЕд. изм.
АналогКД226А1N3359, BY259
КД226БUT3020
КД226В1N487A
КД226ГSDA113E
КД226ЕSDA113P
Максимальное постоянное обратное напряжение.Uo6p max, Uo6p и maxКД226А100В
КД226Б200
КД226В400
КД226Г600
КД226Д800
КД226Е600
Максимальный постоянный прямой ток.Iпp max, Iпp ср max, I*пp и maxКД226А1.7А
КД226Б1.7
КД226В1.7
КД226Г1.7
КД226Д1.7
КД226Е2
Максимальная рабочая частота диодаfд max
КД226А		50кГц
КД226Б50
КД226В50
КД226Г50
КД226Д50
КД226Е50
Постоянное прямое напряжениеUпр не более (при Iпр, мА)КД226А1. 4 (1.7 А)В
КД226Б1.4 (1.7 А)
КД226В1.4 (1.7 А)
КД226Г1.4 (1.7 А)
КД226Д
1.3 (1 А)
КД226Е1.4 (1.7 А)
Постоянный обратный токIобр не более (при Uобр, В)КД226А50 (100)мкА
КД226Б50 (200)
КД226В50 (400)
КД226Г50 (600)
КД226Д50 (800)
КД226Е10 (600)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значенияt
вос, обр		КД226А0. 25мкс
КД226Б0.25
КД226В0.25
КД226Г0.25
КД226Д0.25
КД226Е0.25
Общая емкостьСд (при Uобр, В)КД226А—пФ
КД226Б—
КД226В—
КД226Г—
КД226Д—
КД226Е—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

КД226А, КД226Б, КД226В, КД226Г, КД226Д

КД226А, КД226Б, КД226В, КД226Г, КД226Д

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 35 кГц. Выпускаются в пластмассовом корпусе с гибкими выводами. Маркируются цветным кольцом со стороны отрицательного вывода (катода): КД226А — оранжевым, КД226Б — красным, КД226В — зеленым, КД226Г — желтым, КД226Д — белым.

Масса диода не более 0,5 г.

Электрические параметры
Постоянное прямое напряжение при Iпр=1,7 А, не более:
при Т=+25°С 1,4 В
при Т=-40°С 1,7 В
Постоянный обратный ток при Uобр=Uобр. макс, не более:
при Т=+25°С 50 мкА
при Т=+85°С 400 мкА
Время обратного восстановления при Iпр.и=1 А, Iобр.и=1 А и tи=10 мкс, не более 0,25 мкс
Предельные эксплуатационные данные
Постоянное (импульсное) обратное напряжение:
КД226А 100 В
КД226Б 200 В
КД226В 400 В
КД226Г 600 В
КД226Д 800 В
Постоянный (средний) прямой ток1:
при Т=—40. ..+25°С 1,7 А
при Т=+70°С 1 А
при Т=+85°С 0,75 А
Импульсный прямой ток 10 А
Однократный импульс прямого тока при tи≤10 мс (время между импульсами не менее 15 мин) и Iпр.ср≤Iпр.ср.макс 50 А
Температура окружающей среды —40…+85°С
1 В диапазоне температур окружающей среды +25…+70°С и +70…+85°C. Iпр.макс и Iпр.ср.макс снижаются линейно.

Пайка выводов диодов допускается не ближе 2 мм от корпуса при температуре не свыше +270°С в течение 5 с.

Допускается последовательное (без шунтирования) соединение двух диодов одного типа; при этом суммарное обратное напряжение не должно превышать 2 Uобр. макс. При последовательном соединении большего числа диодов рекомендуется применять диоды одного типа и шунтировать каждый диод резистором с любым сопротивлением.

Допускается параллельное соединение диодов при условии, обеспечивающем исключение перегрузок любого параллельно подключенного диода по максимально допустимому прямому току.

При работе диодов на емкостную нагрузку действующее значение тока через диод не должно превышать 1,57 Iпр.ср.макс.

Технические характеристики выпрямительных диодов высокой и средней мощности

Выпрямительные диоды предназначены для преобразования переменного тока в постоянный.
Обычно к быстродействию, ёмкости p-n перехода и стабильности параметров данного типа диодов специальных требований не предъявляется.
Частотный диапазон выпрямительных диодов невелик, предельная частота в большинстве случаев не превышает 20 кГц.
Среди выпрямительных диодов следует особо выделить диоды Шоттки, создаваемые на базе контакта металл-полупроводник и отличающиеся более высокой рабочей частотой (для 1 МГц и более), низким прямым падением напряжения (менее 0,6 В).

Мощность выпрямительных диодов определяется максимально допустимым прямым током.

В соответствии с этой характеристикой принята следующая классификация:
— Слаботочные выпрямительные диоды, они используются в цепях с током не более 0,3 А.
Такие устройства, как правило, выполнены в пластмассовом корпусе и имеют малый вес и небольшие габариты.
— Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А.
Такие элементы, в большинстве своём, изготавливаются корпусе из металла и снабжены жёсткими выводами.
— Силовые полупроводниковые элементы, рассчитанные на прямой ток свыше 10 А.
Производятся такие устройства в металлокерамических или металлостеклянных корпусах штыревого или таблеточного типа.

Условные обозначения электрических параметров, характеризующих свойства
выпрямительных полупроводниковых диодов средней мощности:

 Диод  Uоб/Uимп
   В/В		  Iпр/Iимп
   А/А		 Uпр/Iпр
  В/А		 Cд/Uд
 пф/В
(T нс)		 Io(25)
   /Ioм
 мА/мА		 Fmax
кгц		 P/Pт
Вт/Вт		 Корпус
КД201А
КД201Б
КД201В
КД201Г		  100/
 100/
 200/
 200/		    5/15
  10/15
   5/15
  10/15		 1. 0/ 5
1.0/10
1.0/ 5
1.0/10		      /3
   /3
   /3
   /3		 1.1
1.1
1.1
1.1		     6
  6
  6
  6
КД202А
КД202Б
КД202В
КД202Г
КД202Д
КД202Е
КД202Ж
КД202И
КД202К
КД202Л
КД202М
КД202Н
КД202Р
КД202С
2Д202Т		   35/50
  35/50
  70/100
  70/100
 140/200
 140/200
 210/300
 210/300
 280/400
 280/400
 350/500
 350/500
 420/600
 420/600
 560/800		    5/9
 3.5/9
   5/9
 3.5/9
   5/9
 3.5/9
   5/9
 3.5/9
   5/9
 3.5/9
   5/9
 3.5/9
   5/9
 3.5/9
   3/		 0.9/ 5
0.9/ 3.5
0.9/ 5
0.9/ 3.5
0.9/ 5
0.9/ 3.5
0.9/ 5
0. 9/ 3.5
0.9/ 5
0.9/ 3.5
0.9/ 5
0.9/ 3.5
0.9/ 5
0.9/ 3.5
1/ 3		      /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1
   /1		 1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2
1.2		     7
  7
  7
  7
  7
  7
  7
  7
  7
  7
  7
  7
  7
  7
  7
КД203А
КД203Б
КД203В
КД203Г
КД203Д
КД203Е
КД203Ж
КД203И
КД203К
КД203Л
КД203М		  420/600
 560/800
 560/800
 700/1000
 700/1000
 560/800
 560/800
 700/1000
 700/1000
 280/400
 420/600		   10/30
   5/15
  10/30
   5/15
  10/30
  10/30
  10/30
  10/
  10/
  10/
  10/		 1. 0/10
1.0/ 5
1.0/10
1.0/ 5
1.0/10
1.0/10
1.0/10
1.0/10
1.0/10
2.0/
2.0/		      /1.5
   /1.5
   /1.5
   /1.5
   /1.5
   /1.5
   /1.5
   /1.5
   /1.5
   /4.5
   /4.5		   1
  1
  1
  1
  1
  1
  1
  1
  1
  1
  1		   /20
  /20
  /20
  /20
  /20		   6
  6
  6
  6
  6
  8
  8
  8
  8
  8
  8
КД204А
КД204Б
КД204В		  400/400
 200/200
  50/ 50		  0.4/
 0.6/
 1.0/		 1.4/0.4
1.4/0.6
1.4/1.0		   0.15/2
0.1 /1
0.05/0.5		  50
 50
 50		     8
  8
  8
КД205А
КД205Б
КД205В
КД205Г
КД205Д
КД205Е
КД205Ж
КД205И
КД205К
КД205Л		     /500
    /400
    /300
    /200
    /100
    /500
    /600
    /700
    /100
    /200		  0. 5/
 0.5/
 0.5/
 0.5/
 0.5/
 0.3/
 0.5/
 0.3/
 0.7/
 0.7/		 1.0/0.5
1.0/0.5
1.0/0.5
1.0/0.5
1.0/0.5
1.0/0.3
1.0/0.5
1.0/0.3
1.0/0.7
1.0/0.7		   0.1/0.2
0.1/0.2
0.1/0.2
0.1/0.2
0.1/0.2
0.1/0.2
0.1/0.2
0.1/0.2
0.1/0.2
0.1/0.2		   5
  5
  5
  5
  5
  5
  5
  5
  5
  5		    28
 28
 28
 28
 28
 28
 28
 28
 28
 28
КД206А
КД206Б
КД206В		  400/
 500/
 600/ 		   10/100
   5/100
   5/100		 1.2/1
1.2/1
1.2/1		   0.7/1.5
0.7/1.5
0.7/1.5		   1
  1
  1		   /10
  /10
  /10		   8
  8
  8
2Д207А  600/  0.5/4.5 1.5/0.5   0.15/0.5   1 0.15   5
КД208А  100/100  1.5/ 1.0/1   0.05/0.2   1    10
КД209А
КД209Б
КД209В
КД209Г		  400/400
 600/600
 800/800
1000/1000		  0.7/15
 0.5/15
 0.5/15
 0.2/10		 1.0/0.7
1.0/0.5
1.0/0.5
1.0/0.2		   0.1/0.3
0.1/0.3
0.1/0.3
0.1/0.3		   1
  1
  1
  1		    10
 10
 10
 10
КД210А
КД210Б
КД210В
КД210Г		  800/
 800/
1000/
1000/		   10/50
  10/50
  10/50
  10/50		 1.0/10
1.0/10
1.0/10
1.0/10		   1.5/1.5
1.5/1.5
1.5/1.5
1.5/1.5		   1
  1
  1
  1		   /20
  /20
  /20
  /20		   8
  8
  8
  8
КД212А
КД212Б
КД212В
КД212Г		  200/
 200/
 100/
 100/		    1/50
   1/50
   1/50
   1/50		 1.0/1
1.2/1
1.0/1
1.2/1		  (300)
 (500)
 (500)
 (300)		 0.05/2
 0.1/3
0.05/2
 0.1/3		 100
100
100
100		    29
 29
 29
 29
КД213А
КД213Б
КД213В
КД213Г		  200/200
 200/200
 200/200
 100/100		   10/100
  10/100
  10/100
  10/100		 1.0/10
1.2/10
1.2/10
1.7/10		  (300)
 (170)
 (500)
 (300)		  0.2/10
 0.2/25
 0.2/25
 0.2/25		 100
100
100
100		     9
  9
  9
  9
2Д215А
2Д215Б
2Д215В		  400/400
 600/600
 200/200		    1/10
   1/10
   1/10		 1.2/10
1.2/10
1.1/10		   0.05/0.1
0.05/0.1
0.05/0.1		   1
  1
  1		    10
 10
 10
2Д216А
2Д216Б		  100/100
 200/200		   10/30
  10/30		 1.2/1
1.2/1		   0.05/0.1
0.05/0.1		 100
100		    11
 11
2Д217А
2Д217Б		  100/100
 100/100		    3/9
   3/9		 1.1/1
1.1/1		   0.05/2
0.05/2		 100
100		     4
  4
2Д218А  100/135   10/100 1.5/10  (300)  0.2/4 100    44
2Д219А
2Д219Б		     /15
    /20		   10/250
  10/250		 0.6/10
0.6/10		     20/150
  20/150		 200
200		     8
  8
2Д220А
2Д220Б
2Д220В
2Д220Г
2Д220Д
2Д220Е
2Д220Ж
2Д220И		  400/400
 600/600
 800/800
1000/1000
 400/400
 600/600
 800/800
1000/1000		    3/60
   3/60
   3/60
   3/60
   3/60
   3/60
   3/60
   3/60		 1.2/1
1.2/1
1.2/1
1.2/1
1.0/1
1.0/1
1.0/1
1.0/1		  (500)
 (500)
 (500)
 (500)		 .045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5		  10
 10
 10
 10
 10
 10
 10
 10		    11
 11
 11
 11
 11
 11
 11
 11
КД221А
КД221Б
КД221В
КД221Г		     /100
    /200
    /400
    /600		  0.7/
 0.5/
    /
    /		 1.4/0.7
1.4/0.5
1.4/0.3
1.4/0.3		   0.05/0.15
0.05/0.15
 0.1/0.3
0.15/0.45		  50
 50
 50
 20		    10
 10
 10
 10
2Д222АС
2Д222БС
2Д222ВС
2Д222ГС
2Д222ДС
2Д222ЕС		     /20
    /30
    /40
    /20
    /30
    /40		    3/50
   3/50
   3/50
   3/50
   3/50
   3/50		 0.6/3
0.6/3
0.6/3
0.65/3
0.65/3
0.65/3		      2/50
   2/50
   2/50
   2/50
   2/50
   2/50		 200
200
200
200
200
200		    45
 45
 45
 45
 45
 45
КД223А  200/230    2/50 1.3/6   0.01/0.5 1.5    52
2Д225АС
2Д225БС
2Д225ВС		     /15
    /25
    /35		    3/75
   3/75
   3/75		 0.55/3
0.6/3
0.6/3		      3/30
   3/30
   3/30		 200
200
200		    81
 81
 81
КД226А
КД226Б
КД226В
КД226Г
КД226Д
КД226Е		  100/100
 200/200
 400/400
 600/600
 800/800
 600/600		    2/50
   2/50
   2/50
   2/50
   2/50
   2/50		 1.3/1
1.3/1
1.3/1
1.3/1
1.3/1
1.3/1		  (250)
 (250)
 (250)
 (250)
 (250)
 (250)		 0.05/0.4
0.05/0.4
0.05/0.4
0.05/0.4
0.05/0.4
0.05/0.4		  50
 50
 50
 50
 50
 50		    52
 52
 52
 52
 52
 52
КД227А
КД227Б
КД227В
КД227Г
КД227Д
КД227Е
КД227Ж		  100/150
 200/250
 300/450
 400/600
 500/700
 600/850
 800/1200		    5/15
   5/15
   5/15
   5/15
   5/15
   5/15
   5/15		 1.6/5
1.6/5
1.6/5
1.6/5
1.6/5
1.6/5
1.6/5		    0.8/
 0.8/
 0.8/
 0.8/
 0.8/
 0.8/
 0.8/		   1
  1
  1
  1
  1
  1
  1		    46
 46
 46
 46
 46
 46
 46
2Д228А  100/100    1/50 0.15/1  (300) .025/.25 100    29
2Д229АС
2Д229БС
2Д229ВС		     /15
    /25
    /35		    3/75
   3/75
   3/75		 0.55/3
0.6/3
0.6/3		      3/30
   3/30
   3/30		 200
200
200		    81
 81
 81
2Д230А
2Д230Б
2Д230В
2Д230Г
2Д230Д
2Д230Е
2Д230Ж
2Д230И		  400/400
 600/600
 800/800
1000/1000
 400/400
 600/600
 800/800
1000/1000		    3/60
   3/60
   3/60
   3/60
   3/60
   3/60
   3/60
   3/60		 1.5/3
1.5/3
1.5/3
1.5/3
1.3/3
1.3/3
1.3/3
1.3/3		  (500)
 (500)
 (500)
 (500)		 .045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5
.045/1.5		       8
  8
  8
  8
  8
  8
  8
  8
2Д231А
2Д231Б
2Д231В
2Д231Г		     /150
    /200
    /150
    /200		   10/150
  10/150
  10/150
  10/150		 1.0/10
1.0/10
1.0/10
1.0/10		   (50)
  (50)
 (100)
 (100)		 0.05/2.0
0.05/2.0
0.05/2.0
0.05/2.0		 200
200
200
200		     8
  8
  8
  8
2Д232А
2Д232Б
2Д232В		   15/15
  25/25
  35/35		   10/
  10/
  10/		 0.6/10
0.6/10
0.6/10		    7.5/100
 7.5/100
 7.5/100		 200
200
200		    46
 46
 46
2Д234А
2Д234Б
2Д234В		  100/100
 200/200
 400/400		    3/
   3/
   3/		 1.5/3
1.5/3
1.5/3		  (400)
 (400)
 (400)		  0.1/2.0
 0.1/2.0
 0.1/2.0		  50
 50
 50		    11
 11
 11
2Д235А
2Д235Б		   40/40
  30/30		    1/3
   1/3		 0.9/3
0.9/3		    0.8/10
 0.8/10		       1
  1
2Д236А
2Д236Б		  600/600
 800/800		    1/30
   1/30		 1.5/1
1.5/1		  (115)
 (150)		    5/
   5/		 100
100		    47
 47
2Д237А
2Д237Б		  100/100
 200/200		    1/3
   1/3		 1.3/1
1.3/1		   (50)
  (50)		 0.05/0.4
0.05/0.4		 300
300		    39
 39
2Д238АС
2Д238БС
2Д238ВС		   25/25
  35/35
  45/45		  7.5/75
 7.5/75
 7.5/75		 0.65/7.5
0.65/7.5
0.65/7.5		       /1
    /1
    /1		 200
200
200		    46
 46
 46
2Д239А
2Д239Б
2Д239В		  100/100
 150/150
 200/200		   20/80
  20/80
  20/80		 1.4/20
1.4/20
1.4/20		   (50)
  (50)
  (50)		 0.02/
0.02/
0.02/		 500
500
500		   /25
  /25
  /25		  54
 54
 54
КД241А 1500/1500    2/5 1.4/2 (1500)    /0.005  20 3.5
КД243А
КД243Б
КД243В
КД243Г
КД243Д
КД243Е
КД243Ж		   50/ 50
 100/100
 200/200
 400/400
 600/600
 800/800
1000/1000		    1/6
   1/6
   1/6
   1/6
   1/6
   1/6
   1/6		 1.1/1
1.1/1
1.1/1
1.1/1
1.1/1
1.1/1
1.1/1		   0.01/0.1
0.01/0.1
0.01/0.1
0.01/0.1
0.01/0.1
0.01/0.1
0.01/0.1		   1
  1
  1
  1
  1
  1
  1		    53
 53
 53
 53
 53
 53
 53
КД244А
КД244Б
КД244В
КД244Г		  100/100
 100/100
 200/200
 200/200		   10/100
  10/100
  10/100
  10/100		 1.3/10
1.3/10
1.3/10
1.3/10		   (50)
  (35)
  (50)
  (35)		  0.1/
 0.1/
 0.1/
 0.1/		 200
200
200
200		    54
 54
 54
 54
2Д245А
2Д245Б
2Д245В		  400/450
 200/250
 100/150		   10/100
  10/100
  10/100		 1.4/10
1.4/10
1.4/10		   (70)
  (70)
  (70)		  0.1/
 0.1/
 0.1/		 200
200
200		   /20
  /20
  /20		   9
  9
  9
КД247А
КД247Б
КД247В
КД247Г
КД247Д
КД247Е		  100/100
 200/200
 400/400
 600/600
 800/800
  50/50		    1/30
   1/30
   1/30
   1/30
   1/30
   1/30		 1.3/1
1.3/1
1.3/1
1.3/1
1.3/1
1.3/1		  (150)
 (150)
 (150)
 (150)
 (250)
 (150)		     /0.1
    /0.1
    /0.1
    /0.1
    /0.1
    /0.1		 150
150
150
150
150
150		    53
 53
 53
 53
 53
 53
КД248А
КД248Б
КД248В
КД248Г
КД248Д
КД248Е
КД248Ж
КД248И
КД248К		 1000/1000
1000/1000
 800/800
 800/800
 600/600
 600/600
 400/400
 400/400
1000/1200		    3/9.6
   1/3.2
   3/9.6
   1/3.2
   3/9.6
   1/3.2
   3/9.6
   1/3.2
 1.5/4.8		 1.4/3
1.4/1
1.4/3
1.4/1
1.4/3
1.4/1
1.4/3
1.4/1
1.1/1.5		  (250)
 (250)
 (250)
 (250)
 (250)
 (250)
 (250)
 (250)
 (250)		     /1
    /1
    /1
    /1
    /1
    /1
    /1
    /1
    /1		 100
100
100
100
100
100
100
100
 65		 2.5
2
4.5
2
4.5
2
2.5
2
2.5		  67
 67
 67
 67
 67
 67
 67
 67
 67
2Д249А
2Д249Б
2Д249В		   40/40
  30/30
  20/20		    3/10
   3/10
   3/10		 0.475/3
0.475/3
0.475/3		 750/1
750/1
750/1		     /3
    /3
    /3		   2.5
2.5
2.5		  52
 52
 52
2Д250А  125/140   10/40 1.4/10 55/100 0.05/ 100    67

Маломощные выпрямительные диоды — история замен: pogorily — LiveJournal

Данный текст — дополнение к моему старому тексту «Диоды старых типов».
http://pogorily.livejournal.com/81007.html

Первоначально были выпущены диоды ДГ-Ц21 — ДГ-Ц24 [1] (1955 г.).
Максимальное обратное напряжение от 50 до 200 вольт, максимальный выпрямленный ток 300 мА, при температуре не выше +25 град. При повышении температуры снижаются и макс. выпрямленный ток, и макс. обратное напряжение (для ДГ-Ц24 при +50 град 150, а не 200 вольт, а при макс.температуре +70 — 100 вольт).

ДГ-Ц24 сразу же нашли применение в телевизорах. Дело в том, что практически одновременно с началом серийного выпуска этих диодов был принят нормативный документ, довольно жестко ограничивающий максимальную потребляемую мощность вновь разрабатываемых телевизоров. И разработчики приняли целый ряд мер, снижающих эту мощность. В том числе заменили кенотронный выпрямитель (КПД около 50%) на выпрямитель с германиевыми диодами (КПД около 98%). Поскольку ДГ-Ц24 относительно низковольтные, их ставили последовательно несколько штук, шунтируя резисторами для равномерного распределения обратного напряжения.

Вскоре были выпущены и более высоковольтные ДГ-Ц25 — ДГ-Ц27 [2] (1955 г.).
Максимальный выпрямленный ток 100 мА, максимальное напряжение 300-400 В, при температуре не выше +25 град. При повышении температуры снижаются и макс. выпрямленный ток, и макс. обратное напряжение. В более подробных справочных данных указывалось, что при температуре меньшей, чем максимальная, допускается более высокое значение выпрямленного тока, чем 100 мА.

Диоды ДГ-Ц21 — ДГ-Ц27 нашли довольно широкое распространение в аппаратуре специального (в основном военного) назначения, но в бытовой аппаратуре практически не применялись, кроме упомянутого выше применения в телевизорах (в ламповых радиоприемниках тех времен либо продолжали использовать кенотрон типа 5Ц4С, либо применяли специально разработанные в то же время для радиоприемников селеновые мостовые выпрямители АВС-80-260 и АВС-120-270).

Поскольку корпус ДГ-Ц21 — ДГ-Ц27 был недостаточно герметичен, очень скоро им на замену были выпущены диоды Д7(А-Ж) — тот же кристалл в другом корпусе, герметизированном контактной сваркой. [3] (1956 г.).
Ток 300 мА, обратное напряжение 50-400 В (ток и напряжение снижаются при росте температуры).
Эти диоды выпускались довольно долго, применялись в источниках питания самой различной аппаратуры, как общего, так и специального назначения.
Для особо ответственных применений они же выпускались под цифровым обозначением 1602А-В (на 200, 300 и 400 вольт).

Все эти диоды имели диапазон рабочих температур от -60 до +70 град (при температурах выше +25 град со снижением допустимых режимов по току и напряжению).

Затем на замену Д7 были выпущены кремниевые диоды [4] (1963 г.)

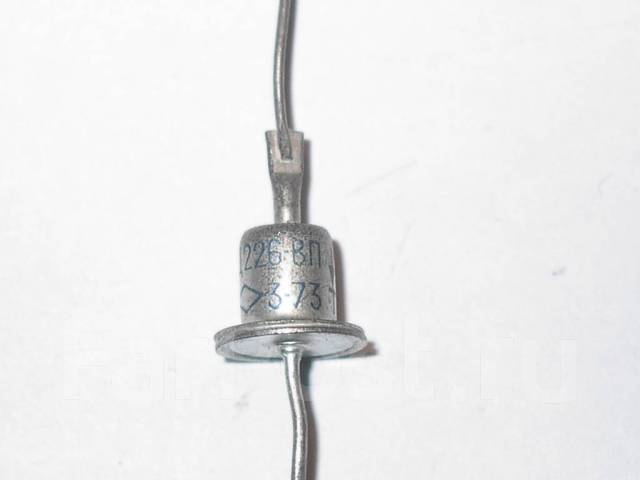

— для спецприменений Д226, Д226А (300 мА, 400 и 300 В), к ним позже был добавлен Д226Е на 200 вольт,
— общего применения Д226Б-Д (300 мА, 400-100 В).
Диапазон рабочих температур от -60 до +80 град (при температуре выше +50 град со снижением допустимых режимов по току и напряжению).
Диоды Д226, Д226А, Д226Е были хоть и спецприменения, но имели относительно невысокую (для кремниевых приборов) максимальную рабочую температуру +80 град. Они предназначались для аппаратуры, работающей не в самых тяжелых условиях.

Диоды Д226 были весьма удобны для замены Д7 без перепроектирования устройств — такой же корпус, все параметры не ниже чем у Д7. Единственно — в низковольтных выпрямителях требовалось немного увеличить число витков вторичной обмотки силового трансформатора, чтобы скомпенсировать более высокое прямое падение напряжения кремниевых Д226 по сравнению с германиевыми Д7. В выпрямителях для питания ламповой аппаратуры вообще ничего не приходилось менять при замене Д7 на Д226, разве что вместо нескольких последовательно включенных Д7 с шунтирующими резисторами ставился один Д226.

Диоды для спецприменений Д226, Д226А, Д226Е прошли модернизацию — сплавная технология была заменена диффузионной, а корпус, герметизированный контактной сваркой — на холодносварной. В таком виде они назывались МД226, МД226А, МД226Е.

В дальнейшем (1970-е годы) для замены диодов Д226Б-Д (ширпотребовских, нашедших весьма широкое применение) были выпущены диоды КД105Б-Г (ток 300 мА, напряжение 400, 600, 800 В), опрессованные пластмассой (и поэтому гораздо более дешевые в производстве, чем все упомянутые выше, имевшие металлостеклянный корпус). [5]
Диапазон рабочих температур от -55 до +85 град, без снижения макс. тока во всем диапазоне, со снижением предельного обратного напряжения при температуре выше +55 град, тем не менее напряжение и при +85 град было довольно высоким — 300, 450, 600 вольт.
Любопытным моментом является отсутствие КД105А, это объясняется тем, что, видимо, в технических условиях на разработку такой типономинал (на 200 вольт) значился, но по результатам разработки оказалось, что диодов более низковольтных, чем 400-вольтовые КД105Б, практически в производстве не получается.

Кремниевые выпрямительные диоды начались со сплавных Д201А-Ж (упомянуты только в [6] и некоторых изданиях, «передравших» из него данные). Корпус с винтом для крепления к радиатору охлаждения, диапазон температур от -60 до +125 град.
Ток 200-400 мА, напряжение 25-200 В.
Видимо, эти диоды не пошли дальше опытной партии для отработки технологии производства, а когда технология была отработана, в том же корпусе были выпущены Д202-Д205 (также по сплавной технологии) с более высокими параметрами — напряжение 100-400 В, ток 400 мА [7] (1958 г.).

Несколько позже были выпущены в корпусе, аналогичном корпусу Д7, кремниевые сплавные диоды Д206-Д211 [8] (1960 г.).
Ток 100 мА, напряжение 100-600 В. Диапазон рабочих температур от -60 до +125 град.
Малый предельный ток (всего 100 мА) объясняется высокой предельной температурой окружающей среды, вследствие чего рассеиваемая мощность, а значит, и выпрямленный ток, должны быть невелики.

Впоследствии были выпущены диоды для высоковольтных выпрямителей Д217 и Д218 (ток 100 мА, напряжение 800-1000 В). [4]
Диапазон температур от -60 до +125 град, при температуре выше +85 град со снижением выпрямленного тока (но без снижения допустимого обратного напряжения — это позволяло использовать их вы высоковольтных выпрямителях при самых тяжелых температурных режимах).
Эти диоды также прошли модернизацию, корпус заменен на холодносварной, в таком виде они назывались МД217 и МД218, и был добавлен МД218А с предельным напряжением 1200 В.

Диоды Д202-Д205, Д206-Д211, Д217-Д218А имели основное применение в изделиях спецназначения, их ширпотребовские варианты хотя и выпускались, но имели весьма ограниченное применение.

Диоды Д202-Д205 были заменены на Д229А,Б (400 мА, 200 и 400 В, температуры от -60 до +125 град), в холодносварном корпусе с винтом несколько другого вида, чем у Д202-Д205, по диффузионной технологии.
Также выпускались ширпотребовские Д229В-Л (400 и 700 мА, 100-400 В, температуры от -60 до +85 град, со снижением предельного тока при температуре выше +50 град), но они, в отличие от «военных» Д229А-Б, не получили широкого распространения.
Были выпущены одновременно с Д229А,Б также Д230А,Б (тот же кристалл, но в корпусе как у Д7), отличавшиеся меньшим максимальным током (300, а не 400 мА), но они вскоре были сняты с производства, т.к. оказались по параметрам «дубликатом» Д226 и Д237.

Для замены Д206-Д211 были выпущены Д237А-В. Холодносварной корпус, диффузионная технология, 200-600 В, ток у 200-вольтового Д237А и 400-вольтового Д237Б 300 мА, у 600-вольтового Д237В 100 мА, температуры от -60 до +125 град.
Эти диоды нашли широчайшее применение в военной аппаратуре, они, пожалуй, самые массовые из выпрямительных диодов такой аппаратуры конца 1960-х и всех 1970-х годов.
Выпущены также Д237Е,Ж (200-400 В, 400 мА).

Выпускались и Д237Г,Д, но эти типономиналы не были сколько-нибудь распространены, хотя выпуск их (только для особонадежной аппаратуры) продолжался довольно долго. Д237Г — 500 В 100 мА, Д237Д — 300 В 300 мА, т.е. аналоги Д237В и Д237Б соответственно с на 100 вольт меньшим допустимым обратным напряжением. Ограничение предельных обратных напряжений способствовало более высокой надежности, чем Д237Б,В. Подобного аналога Д237А не выпускалось, что является довольно обычным делом — для особонадежной аппаратуры обычно выпускались не все типономиналы, а только лучшие.
Так, аналоги Д7 диоды 1602 выпускались только на напряжения не ниже 200 вольт.
Среди диодов 1601 (аналогов Д9) отсутствовали аналоги 30-вольтовых (по предельному обратному напряжению) Д9В и Д9Г, был только аналог наилучшего из 30-вольтовых (по падению напряжения в прямом направлении) Д9Д.

Помимо сплавных (полученных вплавлением алюминиевой проволоки в кремниевый кристалл) были выпущены для маломощных выпрямителей микросплавные (то же, но алюминиевая проволока минимального диаметра) диоды Д223, Д223А, Д223Б в миниатюрном корпусе (таком же, как у Д220 и Д18). [4]
Ток 50 мА, напряжение 50, 100 и 150 В, диапазон температур от -60 до +125 град.
Их вариант для особо ответственных применений выпускался под цифровыми обозначениями 1642 (Д223), 1643 (Д223А), 1644 (Д223Б).

Список литературы. Вся эта литература доступна в Интернете в отсканированном виде.

[1] «Радио», 1955, № 1, стр. 27-28.
[2] «Радио», 1955, № 10, стр. 44.
[3] «Радио», 1956, № 12, стр. 43-44.
[3] «Радио», 1956, № 12, стр. 43-44.
[4] «Радио», 1963, № 6, стр. 57-60.
[5] Полупроводниковые приборы. Диоды выпрямительные. Стабилитроны. Тиристоры. Справочник. Под общ. ред.А.В. Голомедова. М., Радиол и связь, 1988.
[6] В.Ю. Лавриненко. Справочник по полупроводниковым приборам, издание четвертое, перераб. и доп. Киев, «Техника», 1966.
[7] «Радио», 1958, № 11, стр. 59-60.
[8] «Радио», 1960, № 9, стр. 59-61.

Справочник диодов выпрямительных отечественных.

Отечественные производители диодов

Наименование PDF Iмакс, АUмакс, ВF, кГц
Выпрямительные диоды
Д202, Д203, Д204, Д205-Д2110.4 60020
Д226(А,Е)  0.34001.0
Д231, Д232, Д233, Д234106001.1
Д242, Д243, Д245, Д246-Д248  106002.0
КД102, КД103  0.130020
КД104А  0.0130020
КД105  0.38001.0
КД106  0.310030
КД208, КД209  1.58001.0
КД212  1200100
КД213  10200100
КД221  0.760050
КД226  1.780036
КД2997, КД2999  30200100
Универсальные, импульсные и высокочастотные диоды
КД509, КД510  0.250
КД519  0.0330
КД520  0.0215
КД521, КД522  0.175
Высоковольтные столбы
Д1005 — Д1011  0.3100001.0
КЦ103  0.01200050
КЦ105  0.11000010
КЦ106  0.011000020
КЦ108, КЦ109  0.3600050
КЦ114, КЦ117  0.051200010
КЦ201  0.5150001.0
Е306  0.001300050

Выпрямительные диоды | Основы электроакустики

Выпрямительные диоды — диоды, предназначенные для преобразования переменного тока в постоянный. На смену электровакуумным диодам и игнитронам пришли диоды из полупроводниковых материалов и диодные мосты (четыре диода в одном корпусе). Обычно к быстродействию, ёмкости p-n перехода и стабильности параметров выпрямительных диодов не предъявляют специальных требований.

Основные параметры выпрямительных диодов:

  • среднее прямое напряжение Uпр.ср. при указанном токе Iпр.ср.;
  • средний обратный ток Iобр.ср. при заданных значениях обратного напряжения Uобр и температуры;
  • допустимое амплитудное значение обратного напряжения Uобр.макс.;
  • средний прямой ток Iпр.ср.;
  •  частота без снижения режимов.

Частотный диапазон выпрямительных диодов невелик. При преобразовании промышленного переменного тока рабочая частота составляет 50 Гц, предельная частота выпрямительных диодов не превышает 20 кГц.По максимально допустимому среднему прямому току диоды делятся на три группы:

  • диоды малой мощности (Iпр.ср.  0,3 А),
  • диоды средней мощности (0,3 А < Iпр.ср. < 10 А)
  •  мощные (силовые) диоды (Iпр.ср. ≥ 10 А).

Диоды средней и большой мощности требуют отвода тепла, поэтому они имеют конструктивные элементы для установки на радиатор. В состав параметров диодов входят диапазон температур окружающей среды (для кремниевых диодов обычно от 60 до +125 °С) и максимальная температура корпуса. Среди выпрямительных диодов следует особо выделить диоды Шотки, создаваемые на базе контакта металл-полупроводник и отличающиеся более высокой рабочей частотой (для 1 МГц и более), низким прямым падением напряжения (менее 0,6 В).

Кремниевые сплавные диоды Д226Б — Д226Д выпускаются в металлическом сварном корпусе с гибкими выводами с граничной рабочей частотой 1 кГц, массой не более 2 г, с диапазоном рабочих температур от — 60 до 4-80°С и сроком службы не менее 5000 ч. Электрические параметры диодов приведены в табл 67. Кремниевые сплавные диоды Д246 — Д248Б выпус­каются в металлическом корпусе со стеклянными изоляторами и вин­том для крепления, с граничной частотой 1 кГц, массой не более18 г, с диапазоном рабочих температур от — 55 до +1259С и сроком службы 1200 ч. Электрические параметры диодов приведены в табл. 68.  Таблица 67



Параметры

Типы диодов





Д226Б

Д226В

Д226Г

Д226Д

Амплитуда обратного напряже­ния, В, при температуре, °С: от — 60 до +50

400

300

200

100

80

300

200

150

70

Обратный ток, мкА (не более), при температуре, °С:

20 и 60

100

80

300

Выпрямленный ток, мА (не бо­лее), при температуре, °С: от — 60 до +50

300

80

200

Прямое напряжение, В, при 20 и 80 °С

Не более 1

Таблица 68



Типы диодов

Параметры

Д246

Д246А

Д246Б

Д247

Д247Б

Д248Б

Амплитуда обратного напряжения, В

400

400

400

500

500

600

Обратный ток, мА, при температуре 20, 100 и -55 °С

3

3

3

3

3

3



Выпрямленный ток, А, при температуре кор­пуса, °С: до 75

10



5

10

5

5

125

5

10

2

5

2

2

Прямое Напряжение, В

1,2

1,0

1,5

1,2

1,5

1,5

Германиевые сплавные диоды Д302 — Д305 выпус­каются в металлическом сварном корпусе с винтом и гайкой для крепления на теплоотводящем шасси толщиной 3 мм следующих раз­меров: 54X34 мм2 (ДЗОЗ), 72×60 мм2 (Д304), 134X122 мм2 (Д305). Диоды изготовляют массой 25 г (без радиатора), с диапа­зоном рабочих температур от — 60 до +70°С и сроком службы 5000 ч. Электрические параметры приведены в табл. 69.Кремниевые сплавные диоды КД202 (А — Ж, И — Н, Р, С) выпус­каются в металлическом корпусе г) с. винтом, с граничной рабочей частотой 1,2 кГц, массой 6 г, с диапазоном рабочих температур от — 60 до +120°С и сроком службы 10000 ч. Электрические параметры диодов приведены в табл. 70.

Таблица 69

Параметры

Типы диодов





Д302

Д303

Д304

Д305

Амплитуда обратного напряжения, В,

при температуре, °С:









от 20 до — 60

200

150

100

50

при 50

120

120

100

50

при 70

50

-50

50

50

Обратный ток, мА, при температуре, °С:









20

0,8

1

2

2,5

50

1,5

2

5

10

70

3

4

10

20

Выпрямленный ток, А, при температу

ре, °С:









от 20 до — 60

1

3

5

10

50

1

2,5

3

6,5

70

0,8

1,5

1,8

3 .

Прямое напряжение, В, при 20 °С

0,3

0,35

0,3

0,35

 Таблица 70

Параметры

КД202А и КА202Б

КД202В и КД202Г

КД202Д и КД202Е

КД202Ж и КД202И

КД202К и КД202Л

КД202М и КД202Н

КД202Р и КД202С

Амплитуда обратного напряже­ния, В

50

100

200

300

400

500

600

Обратный ток, мА

1

1

1

1

1

1

1

Выпрямленный ток, A f

5 и 3,5

5 и 3,5

5 и 3,5

5 и 3,5

5 и 3,5

5 и 3,5

5 и 3,5

Прямое напряже­ние, В, при пря­мом токе 10 А

1

1

1

1

1

1

1

Ток перегрузки. А, в течение 1,5 с при температуре корпуса 25 °С

9

9

9

9

9

9

9

Параметры

Типы диодов



КД203А

КД203Б

КД203В

КД203Г

КД203Д



Амплитуда обратного напряжения, В, при температуре от — 55 до +100 °С

600

800

800

1000

1000



Обратный ток, мА, при максимальном обрат­ном напряжении

J,$

1,5

1,5

1,5

1,5



Выпрямленный ток, А, при температуре кор­пуса, °С:













от — 55 до +55

10

10

10

10

10



100

10

5

10

5

10



Прямое напряжение, В, при температуре и среднем прямом токе:













25 и — 55 °С и 10 А

1



100 °С и 5 А

1



Постоянное обратное на­пряжение, В

420

560

560

700

700



Ток перегрузки, А, на частоте 50 Гц в тече­ние времени:









—



1,5 с при Uобр < Uобр макс

Трехкратный



50 с при Uобр<

<2Uобр макс

Пятикратный



Кремниевые сплавные диоды КД203 (А — Д) выпускаются в ме­таллическом корпусе с винтом с граничной рабочей частотой 1 кГц, массой (в комплекте) до 18 г, с диапазоном рабо­чих температур от — 55 до +100 °С. Электрические параметры дио­дов приведены в табл. 71.

Кремниевые диффузионные диоды КД204 (А — В) выпускаются в металлическом корпусе с винтом (см. рис. 37, б) с граничной рабо­чей частотой 50 кГц, массой до 5,1 г, с диапазоном рабочих тем­ператур от — 55 до +85°С. Электрические параметры диодов приве­дены в табл. 72.

Таблица 72 Типы диодов

Параметры

КД204А

КД204Б

КД204В



Постоянное и импульсное обратное напряжение, В, при температуре от — 55 до + 85°С

400

200

50



Обратный ток, мкА, при U0бр = Uобр.макс и температуре, °С: + 25 и — 55

150

.100

50



85

2000

1000

500



Постоянный прямой ток, А, диодов с радиатором 60×60 мм2 при тем­пературе, °С:









от — 55 до +55

0,4

0,6

1,0



85

0,2

0,25

0,4



без радиатора при температуре, °С: от — 55 до +55

0,3

0,35

0,6



85

0,15

0,175

0,2



Постоянное прямое напряжение, В, при прямом токе 600 мА и темпе­ратуре, °С:









25 и 85

1,4

1.4

1,4



— 55

1,6

1,6

1,6





Типы диодов



Параметры

КД205А

КД205Б

КД205В

КД205Г

КД205Д

КД205Е

КД205Ж

КД205И

КД205К

КД205Л

Выпрямленный

500

500

500

500

500

300

500

300

700

700

ток, мА





















Обратное по

стоянное на

пряжение, В

500

400

300

200

100

500

600

700

100

200

  • Прямое напряжение, В …. 1
  • Обратный ток, мкА, при темпера­туре, °С:25………… 100 85……….. . 200

Кремниевые диффузионные дыоды КД205 (А — Д, И, К, Л) вы­пускаются в пластмассовом корпусе (см. рис. 37,6), в котором раз-мещается по два изолированных диода. Диоды изготовляют с гра­ничной рабочей частотой 5 кГц, массой до 6 г, с диапазоном рабочих температур от — 40 до + 85°С. Электрические параметры дио­дов приведены в табл. 73.

Кремниевые мезадиффузионные лавинные диоды КД206 (А — В) выпускаются в металлическом корпусе  ч: винтом с гра­ничной рабочей частотой 1 кГц, массой 9 г (в комплекте), с диапазо­ном рабочих температур от — 60 до+125°С. Электрические парамет­ры диодов приведены в табл. 74.Таблица 74

Параметры

Типы диодов

КД205А

КД206Б

КД205В

Амплитуда обратного напряжения,

400

500

600

В, любой формы и периодичности Постоянный обратный ток, мА, при температуре, °С: от +25 до — 60

0,7

0,7

0,7

— 125

1,5

1,5

1,5

Выпрямленный ток, А, при темпера­туре корпуса, °С: от — 60 до +70

10

10

10

85

5

5

5

Постоянное прямое напряжение, В, при прямом токе, А:







1

1,2

1,2

1,2

10

1,5

1,5

1,5

Импульсный прямой ток, А, при

Тимп<10 МКС

100

100

100

Импульсный перегрузочный обрат­ный ток, А, при тЪмп=20 мкс

5

3

1

Минимальное пробивное напряжение, В, при Iобр =2 мА

500

600

720

Кремниевые диффузионные диоды КД209 (А — В) выпускаются в пластмассовом корпусе (рис. 37, ж) с граничной рабочей часто­той 1 кГц, массой до 0,5 г, с диапазоном рабочих температур от — 60 до +85°С. Маркировочная метка на корпусе КД209А — красная полоса, КД209Б — зеленая точка, КД209В — красная точка или по­лоса. Электрические параметры диодов приведены в табл. 75.

Универсальные диоды. Германиевые диоды ГД402 (А, Б) приме­няются в радиотехнических и измерительных устройствах в качестве амплитудных, частотных, фазовых и видеодетекторов, выпрямителей высокой частоты, а также в коммутационных и ограничительных схемах устройств связи Они выпускаются в стеклянном герметич­ном корпусе (рис. 38, а) с предельной частотой 100 МГц, массой 0,2 г, с диапазоном рабочих температур от — 55 до +60°С. Элек­трические параметры диодов приведены в табл. 76. Таблица 75

Параметры

Типы диодов

КД209А

КД209Б

КД209В

Постоянное или импульсное обратное

напряжение, В

400



600



800



Средний прямой ток, мА, при тем-

пературе, °С:













от — 60 до +55

700

700

500

85

700

500

300

Постоянный обратный ток, мкА, при

Uобр = Uобр макс и температуре, °С:

+ 25 и — 60





100





100





100

85

300

300

300

Импульсный прямой ток, А, при

15

15

15

Тимп<20 мкс с интервалом до







5 мин







Постоянное прямое напряжение, В,

1

1

1

при Iпр = Iпр макс и температуре







25 °С









# cd226b цвет шестнадцатеричный

В цветовом пространстве RGB шестнадцатеричный # cd226b состоит из 80,4% красного, 13,3% зеленого и 42% синего. Тогда как в цветовом пространстве CMYK он состоит из 0% голубого, 83,4% пурпурного, 47,8% желтого и 19,6% черного. Он имеет угол оттенка 334,4 градуса, насыщенность 71,5% и яркость 46,9%. Шестнадцатеричный цвет # cd226b можно получить смешиванием # ff44d6 с # 9b0000. Ближайший цвет для веб-безопасности: # cc3366.

  • ♥

● # cd226b описание цвета: Ярко-розовый .

Шестнадцатеричный цвет # cd226b имеет значения RGB R: 205, G: 34, B: 107 и значения CMYK C: 0, M: 0,83, Y: 0,48, K: 0,2. Его десятичное значение — 13443691.

Hex триплет cd226b # cd226b
RGB Десятичный 205, 34, 107 RGB (205,34,107)
RGB Процент 80.4, 13,3, 42 RGB (80,4%, 13,3%, 42%)
CMYK 0, 83, 48, 20
HSL 334,4 °, 71,5, 46,9 hsl (334,4,71,5%, 46,9%)
HSV (или HSB ) 334,4 °, 83,4, 80,4
Веб-сейф куб.см 3366 # cc3366
CIE-LAB 45.89, 67,514, 2,628
XYZ 28,404, 15,188, 15,345
xyY 0,482, 0,258, 15,188
CIE- LCH 45,89, 67,566, 2,229
CIE-LUV 45,89, 106,219, -9.606
Hunter-Lab 38.972, 61.895, 3.935
двоичный 11001101, 00100010, 01101011
Разделение дополнительных цветов
  • # 8b1749
      # 8b1749   RGB (139,23,73)
  • # a11b54
      # a11b54   RGB (161,27,84)
  • # b71e60
      # b71e60   RGB (183,30,96)
  • # cd226b
      # cd226b   RGB (205,34,107)
  • # dc2c77
      # dc2c77   RGB (220,44,119)
  • # e04285
      # e04285   RGB (224,66,133)
  • # e35894
      # e35894   RGB (227,88,148)
Монохромный цвет

Ниже вы можете увидеть некоторые цвета, близкие к # cd226b.Набор связанных цветов может быть полезен, если вам нужна вдохновляющая альтернатива исходному выбору цвета.

  • # cd2296
      # cd2296   RGB (205,34,150)
  • # cd2288
      # cd2288   RGB (205,34,136)
  • # cd2279
      # cd2279   RGB (205,34,121)
  • # cd226b
      # cd226b   RGB (205,34,107)
  • # cd225d
      # cd225d   RGB (205,34,93)
  • # cd224f
      # cd224f   RGB (205,34,79)
  • # cd2240
      # cd2240   RGB (205,34,64)
Похожие цвета Текст в шестнадцатеричном формате # cd226b

Этот текст имеет цвет шрифта # cd226b.

   Текст здесь
# cd226b цвет фона

Цвет фона этого абзаца # cd226b.


 Содержимое
# cd226b цвет границы

Этот элемент имеет цвет границы # cd226b.


 Содержимое
CSS коды
 .текст {color: # cd226b;}
  .background {background-color: # cd226b;}
  .border {border: 1px solid # cd226b;}

Оттенок достигается путем добавления черного к любому чистому оттенку, а оттенок создается путем смешивания белого с любым чистым цветом. В этом примере # 030102 — самый темный цвет, а # fdf1f6 — самый светлый.

  • # 030102
      # 030102   RGB (3,1,2)
  • # 14030a
      # 14030a   RGB (20,3,10)
  • # 250613
      # 250613   RGB (37,6,19)
  • # 36091c
      # 36091c   RGB (54,9,28)
  • # 460c25
      # 460c25   RGB (70,12,37)
  • # 570e2e
      # 570e2e   RGB (87,14,46)
  • # 681136
      # 681136   RGB (104,17,54)
  • # 79143f
      # 79143f   RGB (121,20,63)
  • # 8a1748
      # 8a1748   RGB (138,23,72)
  • # 9b1a51
      # 9b1a51   RGB (155,26,81)
  • # ab1c59
      # ab1c59   RGB (171,28,89)
  • # bc1f62
      # bc1f62   RGB (188,31,98)
  • # cd226b
      # cd226b   RGB (205,34,107)
Оттенок Изменение цвета
  • # db2774
      # db2774   RGB (219,39,116)
  • # de387f
      # de387f   RGB (222,56,127)
  • # e1498a
      # e1498a   RGB (225,73,138)
  • # e45a95
      # e45a95   RGB (228, 90, 149)
  • # e66b9f
      # e66b9f   RGB (230,107,159)
  • # e97caa
      # e97caa   RGB (233,124,170)
  • # ec8cb5
      # ec8cb5   RGB (236,140,181)
  • # ef9dc0
      # ef9dc0   RGB (239,157,192)
  • # f2aecb
      # f2aecb   RGB (242,174,203)
  • # f4bfd6
      # f4bfd6   RGB (244,191,214)
  • # f7d0e0
      # f7d0e0   RGB (247,208,224)
  • # fae0eb
      # fae0eb   rgb (250,224,235)
  • # fdf1f6
      # fdf1f6   RGB (253,241,246)
Оттенок Изменение цвета

Тон получается путем добавления серого к любому чистому оттенку.В этом случае # 7a7577 — менее насыщенный цвет, а # e — самый насыщенный.

  • # 7a7577
      # 7a7577   RGB (122,117,119)
  • # 836c76
      # 836c76   RGB (131,108,118)
  • # 8d6274
      # 8d6274   RGB (141,98,116)
  • # 965973
      # 965973   RGB (150,89,115)
  • # 9f5072
      # 9f5072   RGB (159,80,114)
  • # a84770
      # a84770   RGB (168,71,112)
  • # b13e6f
      # b13e6f   RGB (177,62,111)
  • # bb346e
      # bb346e   RGB (187,52,110)
  • # c42b6c
      # c42b6c   RGB (196,43,108)
  • # cd226b
      # cd226b   RGB (205,34,107)
  • # d6196a
      # d6196a   RGB (214,25,106)
  • # df1068
      # df1068   RGB (223,16,104)
  • # e
      # e   RGB (233,6,103)
Изменение цвета тона

Ниже вы можете увидеть, как # cd226b воспринимается людьми с нарушением цветового зрения.Это может быть полезно, если вам нужно убедиться, что ваши цветовые комбинации доступны для дальтоников.

Монохромность
  • # 5d5d5d Ахроматопсия 0,005% населения
  • # 735160 Атипичная ахроматопсия 0,001% населения
Трихромность
  • # 8e5584 Протаномалия 1% мужчин, 0.01% женщин
  • # 9e5368 Дейтераномалия 6% мужчин, 0,4% женщин
  • # cc334f Тританомалия 0,01% населения

Профили ICC и база данных настроек монитора

рэнд;;

Модель
(Нажмите, чтобы загрузить ICC)

 Колориметр Источник

Банкноты

Яркость

Контрастность

G

В

Предустановка
Режим

А

Acer AL2616wd

 LaCie Blue Eye Pro Digitalversus
Acer Aspire 7750G Ноутбук Spyder4 Пользователь
Acer CZ340CK ColorMunki Дисплей Пользователь Гамма 2.2 30 50 50 49 50 Пользователь
Acer G276HL н / д Acer
Acer HN274H LaCie Blue Eye Pro Digitalversus
Acer S243HL-V2 Не указано Пользователь

Acer X193W

 Pantone Huey Pro Пользователь ACM: выкл. 60 48 50 50 50 Пользователь
Acer Nitro VG270U P X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 25 50 45 42 50 Пользователь
Acer Nitro XF252Q X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 10 50 47 50 45 Пользователь
Acer Nitro XF270HU (коллекция) X-rite i1 Pro Пользователь Гамма 2.2 Разное 50
Acer Nitro XV273K X-rite i1 Pro + LaCie TFTCentral 3 50 44 50 48 Стандарт
Acer Nitro XV273 X X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 14 50 44 41 55 Пользователь
Acer Predator X34 X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 34 50 49 49 51 Пользователь
Acer Predator X34a i1 Display Pro + DisplayCal Пользователь Гамма 2.5 26 47 53 52 50 Пользователь
Acer Predator X34P i1 Дисплей Pro Пользователь Гамма 2.2 37 50 50 47 50 Пользователь
Acer Predator XB240H ColorMunki Дисплей Пользователь 6000 К 15 53 45 45 42
Acer Predator XB241H X-rite i1 Дисплей Pro Пользователь 6500 тыс.
Acer Predator XB270HU X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 24 50 50 45 46 Пользователь
Acer Predator XB271HK X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 35 50 96 96 100 Пользователь
Acer Predator XB271HU Дисплей i1 + DisplayCal Пользователь Гамма 2.2 21 50 100 95 100 Пользователь
Acer Predator XG270HU X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 16 50 97 90 98 Пользователь
Acer Predator XR341CK X-rite i1 Pro + LaCie TFTCentral Гамма 2.4 28 50 55 48 48 Пользователь
Acer Predator Z271 X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 27 50 42 48 48 Пользователь
Acer Predator Z35 X-rite i1 Pro + LaCie TFTCentral Гамма 1.8 21 50 96 93 99 Пользователь
Acer ProDesigner PE320QK X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 15 50 50 50 49 Пользователь
Acer XF240H Spectracal C6 HDR2000 Пользователь Гамма 2.2 34 48 46 47
Ачиева Shimian 27 дюймов IPS Zero-G X-rite i1 Pro + LaCie TFTCentral 0 50 94 94 100 Пользовательский
Ачиева Шимиан Фh370 X-rite i1 Pro Пользователь 13/30 — — — — н / д
Ачиева Шимиан Qh370-Lite X-rite i1 Pro Пользователь — — — — н / д
Ачиева Шимиан Qh400-IPSMS X-rite i1 Pro + LaCie TFTCentral 29 100 80 75 78 Пользователь
AOC 24G2U X-rite i1 Pro + LaCie TFTCentral Гамма 1 15 50 49 50 42 Стандарт
AOC 27Г2У X-rite i1 Pro + LaCie TFTCentral Гамма 1 25 50 51 49 47 Стандарт
AOC AGON AG251FZ X-rite i1 Pro + LaCie TFTCentral Гамма 3 21 50 49 47 44 Пользователь
AOC AGON AG271QG X-rite i1 Дисплей Pro Пользователь Гамма 1 38 50 65 61 62 Пользователь
AOC AGON AG273QZ X-rite i1 Pro + LaCie TFTCentral Гамма 1 0 50 50 50 39
AOC AGON AG322QC4 X-rite i1 Pro + LaCie TFTCentral Гамма 1 24 50 47 50 38 Стандарт
AOC AGON AG352UCG X-rite i1 Pro + LaCie TFTCentral Гамма2 23 50 62 63 68 Пользователь
AOC E2343F2 ColorMunki Улыбка Пользователь По умолчанию sRGB
AOC G2460PF Spyderr5 Пользователь 38 50 98 96 88 Теплый
AOC G2460PG i1 Дисплей Pro Пользователь 28 50 48 50 49
AOC i2353Ph / Fh (пользователь) X-rite i1 Pro + LaCie TFTCentral Гамма 3 25 50 93 97 99 Пользователь
AOC i2353Ph / Fh (теплый) X-rite i1 Pro + LaCie TFTCentral Гамма 3 20 50 — — — Теплый
AOC i2367FH Pantone Huey Pro + Аргайл Пользователь Гамма 3 83 50 50 39 50 Пользователь
AOC i2757Fh i1 Дисплей 2 + DispCalGUI Пользователь Гамма 1 10 58 49 49 49 Пользователь
AOC i2757Fm X-rite i1 Pro + LaCie TFTCentral Гамма 1 41 50 49 49 48 Пользователь
AOC iF23 ColorMunki Дисплей Пользователь Гамма 1 21 50 — — — Теплый
AOC M2470SWH Spyder4Elite Пользователь Гамма 1 21 50
AOC q2770PQu i1 Pro TFTCentral Гамма 1 22 50 48 49 49 Пользователь
Кинотеатр Apple 30 дюймов Дисплей Дисплей i1 Display Pro + ColorEyes Pro Пользователь — — — —

Apple iMac 21.5 «

 Spyder2 + ColorEyes Пользователь

90 кд / м2

7 ступень

—

—

—

—

Apple iMac 24 дюйма

 LaCie Blue Eye Pro Digitalversus

Apple iMac 27 дюймов

 LaCie Blue Eye Pro Digitalversus

Apple LED Cinema 24 «

 LaCie Blue Eye Pro Digitalversus
Asus G552VW Производитель Asus

Ноутбук Asus G75VW

 X-rite i1 Дисплей Pro Пользователь
Asus MG248Q X-rite i1 Pro + LaCie TFTCentral 20 80 100 90 83 Пользовательский режим
Asus MG278Q Spyder4 + ArgyllCMS PCPer 25 89 97 100 Режим FPS
Asus MG279Q X-rite i1 Pro + LaCie TFTCentral

 31 80 100 96 96 Гоночный режим
Asus ML239H X-rite i1 Pro + LaCie TFTCentral 30 80 100 92 99 Стандарт

Asus MS246H (Пользовательский режим)

 LaCie Blue Eye Pro TFTCentral 88 80 77 98 88 Пользовательский режим

Asus MS246H (sRGB)

 LaCie Blue Eye Pro TFTCentral 88 80 sRGB
Asus PA238Q ColorMunki Улыбка Пользователь 30 80 Стандарт
Asus PA246Q Производитель Asus
Asus PA246Q Spyder4 Elite Пользователь 180 кд / м2 44 80 — — — Стандарт
Asus PA246Q (sRGB) LaCie Blue Eye Pro Digitalversus sRGB
Asus PA248Q X-rite i1 Pro + LaCie TFTCentral 20 80 — — — Стандарт
Asus PA248QJ X-rite i1 Pro + LaCie TFTCentral 20 80 — — — Стандарт
Asus PA249Q (6500к) X-rite i1 Дисплей Pro Пользователь 250 кд / м2 60 80 Стандарт
Asus PA249Q (7500к) X-rite i1 Дисплей Pro Пользователь 250 кд / м2 60 80 Стандарт
Asus PB278Q X-rite i1 Pro + LaCie TFTCentral 27 80 46 50 43 Пользователь
Asus PB278Q Дисплей i1 Pro + BasICColor 5 Пользователь Смещение 50/49/57 27 80 47 47 41 Пользователь
Asus ROG Strix XG27UQ X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 11 80 80 98 100 Пользователь
Asus ROG Strix XG35VQ X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 14 80 100 98 95 Пользователь
Asus ROG Strix XG438Q X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 6 80 95 96 100 Пользователь
Asus ROG Swift 360 Гц PG259QN X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 18 50 99 99 100 Гоночный режим
Asus ROG Swift PG248Q ColorMunki Дисплей Пользователь Гамма 2.2 18 58 Теплый
Asus ROG Swift PG258Q X-rite i1 Pro + LaCie TFTCentral Гамма 2,4 1 50 93 97 100 Пользователь
Asus ROG Swift PG278Q X-rite i1 Pro + LaCie TFTCentral 20 50 100 100 100 Пользовательский режим
Asus ROG Swift PG278Q Spyder5Elite Пользователь 23 50 96 97 97 Пользовательский режим
Asus ROG Swift PG279Q X-rite i1 Pro + LaCie TFTCentral 25 50 97 93 100 Гонки
Asus ROG Swift PG279Q X-rite i1 Дисплей Pro Пользователь 15 50 100 97 100 Гонки
Asus ROG Swift PG27UQ X-rite i1 Pro + LaCie TFTCentral Гамма 2.2 18 50 96 98 100 Пользователь
Asus ROG Swift PG348Q X-rite i1 Pro + LaCie TFTCentral 27 50 97 99 100 Гонки
Asus ROG Swift PG35VQ X-rite i1 Pro + LaCie TFTCentral sRGB режим 21 50 98 97 100 Гонки
Asus TUF Gaming VG24VQ X-rite i1 Pro + LaCie TFTCentral Насыщенность 40 16 80 100 94 99 Декорации
Asus TUF Gaming VG279QM X-rite i1 Pro + LaCie TFTCentral 10 80 98 99 96 Гонки
Asus TUF Gaming VG27AQ X-rite i1 Pro + LaCie TFTCentral 0 80 92 94 100 Гонки
Asus UX303LB X-rite i1 Дисплей Pro Пользователь 250 кд / м2 100
Asus VG236H Дисплей i1 Pro + BasICColor 5 Пользователь
Asus VG236H Дисплей i1 Pro + DispCalGUI Пользователь Цветовая температура: Пользовательский 20 80 99 100 94 Стандарт
Asus VP247H-P Spyder 5 Pro Пользователь Температура: нормальная 74 80
Asus VS248H-P Spyder 5 Pro Пользователь 10 Игра
Asus VG248QE Не указан Светотехника
Asus VG248QE (LightBoost) i1 Дисплей Pro NCX 6500 тыс. — 65 — — — LB = 10%
Asus VG248QE (LightBoost) Spyder4 Pro Пользователь 6500 тыс. — 500 — — — LB = 10%
Asus VG278HE X-rite i1 Pro + LaCie TFTCentral 30 70 100 94 74 Стандарт
Asus Vh322T i1 Дисплей 2 Пользователь 10 80 95 93 93 Custom
Asus VS247 ColorMunki Пользователь Собственная температура 26 85 Стандарт
Asus VS247 ColorMunki Пользователь 5000 К темп 5 5 Стандарт
Asus VS247 Pantone Huey Pro + Аргайл Пользователь 100 24 100 87 99 Пользовательский режим
Asus VS248H Неизвестный Пользователь 45 80 100 75 88 Стандарт
Asus VW266H ColorMunki Дисплей Пользователь Гамма 2.2 100
Ноутбук Asus X502CA ColorMunki Дисплей Пользователь
Ноутбук Asus X552CL Заводской профиль производства Пользователь
ASUS ZenBook UX433FA-A5062T X-rite i1 Дисплей Pro Пользователь
В BenQ BL2400PU Eye One LT + BasICColor Пользователь ECO = выкл. 57 50 85 80 77 Гамма 2.0
BenQ BL2710PT X-rite i1 Pro + LaCie TFTCentral Гамма 2 35 50 — — — Стандарт
BenQ BL2711U X-rite i1 Дисплей Pro Пользователь 28 50 — — — sRGB
BenQ BL3200PT X-rite i1 Pro + LaCie TFTCentral Гамма = 1 26 50 100 97 96 Пользователь
BenQ E2200HD Pantone Huey Pro + Аргайл Пользователь 100 60 100 85 100 Пользовательский режим

BenQ EW2420

 LaCie Blue Eye Pro TFTCentral Гамма 2.0

# b226cd шестнадцатеричная информация о цвете

# b226cd основная информация о цвете

В цветовой модели RGB шестнадцатеричный триплет # b226cd имеет десятичный индекс: 11675341, состоит из 69,8% красного, 14,9% зеленого и 80,4% синего. # b226cd в цветовой модели CMYK, состоит из 13,2% голубого, 81,5% пурпурного, 0% желтого и 19,6% черного.
# 9933cc — ближайший к # b226cd цвет для веб-страниц.

Color # b226cd копировать / вставить

  • Шестнадцатеричный код # b226cd
  • Прописные шестигранные # B226CD
  • Веб-сейф шестигранник # 9933cc
  • RGBrgb (178,38,205)
  • RGB% rgb (69.8%, 14,9%, 80,4%)
  • HSL% HSL (290,3,68,7%, 47,6%)

# b226cd детализация цвета и преобразование

Определение шестнадцатеричного триплета # b226cd: красный = 178, зеленый = 38, синий = 205 или CMYK: голубой = 0,13170731707317, пурпурный = 0,81463414634146, желтый = 0, черный = 0,19607843137255

  • RGB 178, 38, 205
  • RGB процент 69,8%, 14,9%, 80,4%
  • Двоичный RGB 10110010, 100110, 11001101
  • CMYK 0,132, 0.815, 0, 0,196
  • CMYK процентов 13%, 82%, 0%, 20%
  • CMY 0,302, 0,851, 0,196
  • HSL 290,299 °, 0,687, 0,476
  • HSL процент 290,299 °, 68,7%, 47,6%
  • HSV 290,299 °, 0,815, 0,804
  • ВПГ процент 290,299 °, 81,5%, 80,4%
  • XYZ 30.07, 15.26, 59.103
  • xyY 0,288, 0,146, 15,26
  • CIELAB 45,989, 73,506, -56,27
  • CIELUV 45.989, 46,547, -91,791
  • CIELCH 45,989, 92,572, 322,565
  • Лаборатория охотников 39,064, 69,04, -62,358
  • YIQ (NTSC) 98,898, 29,888, 81,471
  • Десятичное значение 11675341
  • Интернет-безопасный цвет # 9933cc
  • имя —

Генератор цветовых схем для # b226cd

В теории цвета цветовая схема — это выбор цветов, используемых в дизайне.

Аналогичные цвета

Это цвета, которые находятся рядом друг с другом на цветовом круге.Аналогичные цвета, как правило, приятно смотреться вместе, потому что они тесно связаны.

Монохромный

Оттенки создаются путем уменьшения яркости в цветовой модели HSL, а оттенки — путем ее увеличения. Следующий шаг для оттенков — # 000, для оттенков — #fff.

HTML и CSS # b226cd — использование цвета

Пример кода абзаца HTML / CSS с использованием цвета # b226cd.

Цвет фона этого абзаца — # b226cd

Цвет фона этого абзаца -…

Цвет текста этого абзаца — # b226cd

Цвет текста этого абзаца …

Цвет границы этого абзаца — # b226cd

Цвет границы этого абзаца …

% PDF-1.3 % 21256 0 объектов> endobj xref 21256 666 0000000016 00000 н. 0000019194 00000 п. 0000013899 00000 п. 0000019432 00000 п. 0000019470 00000 п. 0000019626 00000 п. 0000019923 00000 п. 0000020025 00000 н. 0000020242 00000 п. 0000021098 00000 п. 0000021415 00000 п. 0000021490 00000 н. 0000022114 00000 п. 0000022375 00000 п. 0000023738 00000 п. 0000024080 00000 п. 0000024184 00000 п. 0000024558 00000 п. 0000025203 00000 п. 0000025658 00000 п. 0000026392 00000 п. 0000026885 00000 п. 0000027074 00000 п. 0000027454 00000 п. 0000030826 00000 п. 0000031153 00000 п. 0000031316 00000 п. 0000031406 00000 п. 0000032214 00000 п. 0000032452 00000 п. 0000038074 00000 п. 0000038111 00000 п. 0000038225 00000 п. 0000038392 00000 п. 0000038429 00000 п. 0000038578 00000 п. 0000038745 00000 п. 0000038782 00000 п. 0000038897 00000 п. 0000039064 00000 н. 0000039101 00000 п. 0000039216 00000 п. 0000039383 00000 п. 0000039420 00000 п. 0000039536 00000 п. 0000039703 00000 п. 0000039740 00000 п. 0000039855 00000 п. 0000040022 00000 н. 0000040059 00000 п. 0000040179 00000 п. 0000040346 00000 п. 0000040383 00000 п. 0000040492 00000 п. 0000040659 00000 п. 0000040696 00000 п. 0000040809 00000 п. 0000040976 00000 п. 0000041013 00000 п. 0000041125 00000 п. 0000041292 00000 п. 0000041355 00000 п. 0000041458 00000 п. 0000041601 00000 п. 0000041718 00000 п. 0000041847 00000 п. 0000042038 00000 п. 0000042169 00000 п. 0000042288 00000 п. 0000042464 00000 п. 0000042596 00000 п. 0000042803 00000 п. 0000042985 00000 п. 0000043137 00000 п. 0000043339 00000 п. 0000043521 00000 п. 0000043671 00000 п. 0000043807 00000 п. 0000043989 00000 н. 0000044113 00000 п. 0000044318 00000 п. 0000044484 00000 п. 0000044588 00000 п. 0000044694 00000 п. 0000044825 00000 п. 0000044970 00000 п. 0000045093 00000 п. 0000045256 00000 п. 0000045401 00000 п. 0000045601 00000 п. 0000045741 00000 п. 0000045876 00000 п. 0000046091 00000 п. 0000046242 00000 п. 0000046403 00000 п. 0000046599 00000 н. 0000046735 00000 п. 0000046877 00000 п. 0000047092 00000 п. 0000047234 00000 п. 0000047389 00000 п. 0000047600 00000 п. 0000047747 00000 п. 0000047902 00000 н. 0000048110 00000 п. 0000048241 00000 п. 0000048450 00000 п. 0000048582 00000 п. 0000048798 00000 п. 0000048952 00000 п. 0000049065 00000 п. 0000049271 00000 п. 0000049400 00000 п. 0000049610 00000 п. 0000049743 00000 п. 0000049955 00000 н. 0000050080 00000 п. 0000050293 00000 п. 0000050444 00000 п. 0000050587 00000 п. 0000050803 00000 п. 0000050957 00000 п. 0000051070 00000 п. 0000051277 00000 п. 0000051422 00000 п. 0000051565 00000 п. 0000051782 00000 п. 0000051903 00000 п. 0000052108 00000 п. 0000052251 00000 п. 0000052393 00000 п. 0000052606 00000 п. 0000052757 00000 п. 0000052877 00000 п. 0000053090 00000 п. 0000053241 00000 п. 0000053394 00000 п. 0000053612 00000 п. 0000053768 00000 п. 0000053878 00000 п. 0000054082 00000 п. 0000054230 00000 п. 0000054343 00000 п. 0000054539 00000 п. 0000054673 00000 п. 0000054816 00000 п. 0000055030 00000 п. 0000055143 00000 п. 0000055282 00000 п. 0000055489 00000 п. 0000055634 00000 п. 0000055774 00000 п. 0000055981 00000 п. 0000056111 00000 п. 0000056320 00000 п. 0000056433 00000 п. 0000056570 00000 п. 0000056783 00000 п. 0000056938 00000 п. 0000057090 00000 п. 0000057282 00000 п. 0000057396 00000 п. 0000057609 00000 п. 0000057760 00000 п. 0000057899 00000 п. 0000058112 00000 п. 0000058248 00000 п. 0000058476 00000 п. 0000058641 00000 п. 0000058755 00000 п. 0000058962 00000 п. 0000059087 00000 п. 0000059290 00000 н. 0000059416 00000 п. 0000059619 00000 п. 0000059745 00000 п. 0000059948 00000 н. 0000060074 00000 п. 0000060290 00000 п. 0000060418 00000 п. 0000060568 00000 п. 0000060770 00000 п. 0000060895 00000 п. 0000061115 00000 п. 0000061273 00000 п. 0000061453 00000 п. 0000061657 00000 п. 0000061784 00000 п. 0000061995 00000 п. 0000062122 00000 п. 0000062270 00000 п. 0000062488 00000 п. 0000062614 00000 п. 0000062759 00000 п. 0000062986 00000 п. 0000063113 00000 п. 0000063277 00000 п. 0000063489 00000 п. 0000063638 00000 п. 0000063777 00000 п. 0000063989 00000 п. 0000064138 00000 п. 0000064277 00000 н. 0000064503 00000 п. 0000064660 00000 п. 0000064813 00000 п. 0000065034 00000 п. 0000065186 00000 п. 0000065334 00000 п. 0000065551 00000 п. 0000065678 00000 п. 0000065832 00000 п. 0000066040 00000 п. 0000066166 00000 п. 0000066311 00000 п. 0000066516 00000 п. 0000066644 00000 п. 0000066854 00000 п. 0000067002 00000 п. 0000067146 00000 п. 0000067358 00000 п. 0000067508 00000 п. 0000067651 00000 п. 0000067875 00000 п. 0000068037 00000 п. 0000068189 00000 п. 0000068408 00000 п. 0000068565 00000 п. 0000068707 00000 п. 0000068919 00000 п. 0000069069 00000 п. 0000069212 00000 п. 0000069427 00000 п. 0000069580 00000 п. 0000069723 00000 п. 0000069932 00000 н. 0000070079 00000 п. 0000070222 00000 п. 0000070441 00000 п. 0000070580 00000 п. 0000070720 00000 п. 0000070975 00000 п. 0000071125 00000 п. 0000071276 00000 п. 0000071484 00000 п. 0000071630 00000 п. 0000071771 00000 п. 0000071979 00000 п. 0000072123 00000 п. 0000072265 00000 п. 0000072465 00000 п. 0000072603 00000 п. 0000072738 00000 н. 0000072938 00000 п. 0000073040 00000 п. 0000073183 00000 п. 0000073409 00000 п. 0000073561 00000 п. 0000073704 00000 п. 0000073930 00000 п. 0000074074 00000 п. 0000074222 00000 п. 0000074425 00000 п. 0000074565 00000 п. 0000074709 00000 п. 0000074930 00000 п. 0000075089 00000 п. 0000075255 00000 п. 0000075476 00000 п. 0000075635 00000 п. 0000075800 00000 п. 0000076002 00000 п. 0000076138 00000 п. 0000076252 00000 п. 0000076464 00000 н. 0000076606 00000 п. 0000076765 00000 п. 0000076973 00000 п. 0000077093 00000 п. 0000077302 00000 п. 0000077426 00000 п. 0000077622 00000 п. 0000077740 00000 п. 0000077978 00000 п. 0000078142 00000 п. 0000078309 00000 п. 0000078516 00000 п. 0000078636 00000 п. 0000078847 00000 п. 0000078986 00000 п. 0000079128 00000 п. 0000079339 00000 п. 0000079478 00000 п. 0000079620 00000 н. 0000079826 00000 п. 0000079964 00000 н. 0000080112 00000 п. 0000080319 00000 п. 0000080464 00000 п. 0000080619 00000 п. 0000080830 00000 п. 0000080979 00000 п. 0000081131 00000 п. 0000081342 00000 п. 0000081491 00000 п. 0000081645 00000 п. 0000081864 00000 п. 0000082017 00000 н. 0000082177 00000 п. 0000082432 00000 п. 0000082609 00000 п. 0000082778 00000 п. 0000083031 00000 п. 0000083181 00000 п. 0000083332 00000 п. 0000083581 00000 п. 0000083752 00000 п. 0000083932 00000 п. 0000084158 00000 п. 0000084322 00000 п. 0000084481 00000 п. 0000084641 00000 п. 0000084815 00000 н. 0000085003 00000 п. 0000085170 00000 п. 0000085340 00000 п. 0000085486 00000 п. 0000085617 00000 п. 0000085787 00000 п. 0000085938 00000 п. 0000086120 00000 п. 0000086264 00000 п. 0000086404 00000 п. 0000086555 00000 п. 0000086722 00000 п. 0000086897 00000 п. 0000087026 00000 п. 0000087172 00000 п. 0000087326 00000 п. 0000087452 00000 п. 0000087605 00000 п. 0000087722 00000 п. 0000087870 00000 п. 0000088016 00000 п. 0000088177 00000 п. 0000088341 00000 п. 0000088503 00000 п. 0000088649 00000 п. 0000088828 00000 п. 0000088979 00000 н. 0000089132 00000 п. 0000089315 00000 п. 0000089434 00000 п. 0000089553 00000 п. 0000089680 00000 п. 0000089816 00000 п. 0000089957 00000 н. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000

 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 н.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000 00000 п.
00000
  •  00000 п.
0000093718 00000 п.
0000093828 00000 п.
0000093971 00000 п.
0000094129 00000 п.
0000094254 00000 п.
0000094379 00000 п.
0000094521 00000 п.
0000094707 00000 п.
0000094821 00000 н.
0000094997 00000 п.
0000095111 00000 п.
0000095288 00000 п.
0000095402 00000 п.
0000095603 00000 п.
0000095709 00000 п.
0000095894 00000 п.
0000096000 00000 п.
0000096175 00000 п.
0000096296 00000 п.
0000096459 00000 п.
0000096633 00000 п.
0000096754 00000 п.
0000096911 00000 п.
0000097098 00000 п.
0000097214 00000 п.
0000097333 00000 п.
0000097508 00000 п.
0000097629 00000 п.
0000097791 00000 п.
0000097966 00000 п.
0000098087 00000 п.
0000098253 00000 п.
0000098428 00000 п.
0000098576 00000 п.
0000098732 00000 п.
0000098910 00000 п.
0000099051 00000 н.
0000099173 00000 п.
0000099358 00000 н.
0000099506 00000 п.
0000099623 00000 п.
0000099800 00000 н.
0000099940 00000 н.
0000100057 00000 н.
0000100236 00000 п.
0000100374 00000 н.
0000100511 00000 н.
0000100684 00000 н.
0000100820 00000 н.
0000100932 00000 н.
0000101082 00000 п.
0000101219 00000 н.
0000101356 00000 н.
0000101510 00000 н.
0000101642 00000 н.
0000101822 00000 н.
0000101980 00000 н.
0000102134 00000 п.
0000102261 00000 н.
0000102401 00000 п.
0000102526 00000 н.
0000102651 00000 п.
0000102776 00000 н.
0000102901 00000 н.
0000103026 00000 н.
0000103151 00000 п.
0000103276 00000 н.
0000103401 00000 п.
0000103526 00000 н.
0000103651 00000 п.
0000103776 00000 н.
0000103901 00000 н.
0000104026 00000 н.
0000104151 00000 п.
0000104276 00000 н.
0000104403 00000 н.
0000104526 00000 н.
0000104694 00000 н.
0000104843 00000 н.
0000104998 00000 н.
0000105132 00000 н.
0000105307 00000 н.
0000105497 00000 н.
0000105712 00000 н.
0000105825 00000 н.
0000106035 00000 п.
0000106148 00000 п.
0000106296 00000 п.
0000106450 00000 н.
0000106653 00000 п.
0000106775 00000 н.
0000107017 00000 п.
0000107146 00000 н.
0000107281 00000 н.
0000107499 00000 н.
0000107628 00000 п.
0000107769 00000 н.
0000107921 00000 п.
0000108071 00000 н.
0000108262 00000 н.
0000108398 00000 п.
0000108554 00000 п.
0000108712 00000 н.
0000108875 00000 н.
0000109038 00000 н.
0000109206 00000 н.
0000109362 00000 п.
0000109533 00000 п.
0000109686 00000 н.
0000109841 00000 н.
0000110023 00000 н.
0000110186 00000 п.
0000110382 00000 п.
0000110539 00000 п.
0000110697 00000 п.
0000110855 00000 н.
0000111013 00000 н.
0000111175 00000 н.
0000111319 00000 н.
0000111469 00000 н.
0000111604 00000 н.
0000111778 00000 н.
0000111930 00000 н.
0000112060 00000 н.
0000112205 00000 н.
0000112359 00000 н.
0000112523 00000 н.
0000112654 00000 н.
0000112780 00000 н.
0000112911 00000 н.
0000113037 00000 н.
0000113169 00000 н.
0000113302 00000 н.
0000113430 00000 н.
0000113557 00000 н.
0000113684 00000 н.
0000113872 00000 н.
0000114039 00000 н.
0000114252 00000 н.
0000114429 00000 н.
0000114577 00000 н.
0000114791 00000 н.
0000114931 00000 н.
0000115073 00000 н.
0000115286 00000 н.
0000115452 00000 н.
0000115600 00000 н.
0000115814 00000 н.
0000115967 00000 н.
0000116127 00000 н.
0000116330 00000 н.
0000116477 00000 н.
0000116627 00000 н.
0000116843 00000 н.
0000116990 00000 н.
0000117147 00000 н.
0000117368 00000 н.
0000117517 00000 н.
0000117710 00000 н.
0000117917 00000 п.
0000118064 00000 н.
0000118212 00000 н.
0000118433 00000 н.
0000118582 00000 н.
0000118807 00000 н.
0000118986 00000 н.
0000119099 00000 н.
0000119248 00000 н.
0000119420 00000 н.
0000119523 00000 н.
0000119660 00000 н.
0000119793 00000 н.
0000119939 00000 н.
0000120104 00000 н.
0000120313 00000 н.
0000120491 00000 н.
0000120656 00000 н.
0000120805 00000 н.
0000120994 00000 н.
0000121203 00000 н.
0000121381 00000 н.
0000121540 00000 н.
0000121689 00000 н.
0000121872 00000 н.
0000122031 00000 н.
0000122214 00000 н.
0000122398 00000 н.
0000122588 00000 н.
0000122809 00000 н.
0000122987 00000 н.
0000123136 00000 н.
0000123285 00000 н.
0000123450 00000 н.
0000123610 00000 н.
0000123774 00000 н.
0000123983 00000 н.
0000124161 00000 н.
0000124321 00000 н.
0000124517 00000 н.
0000124727 00000 н.
0000124907 00000 н.
0000125068 00000 н.
0000125277 00000 н.
0000125443 00000 н.
0000125605 00000 н.
0000125778 00000 н.
0000125938 00000 н.
0000126097 00000 н.
0000126250 00000 н.
0000126391 00000 н.
0000126551 00000 н.
0000126704 00000 н.
0000126884 00000 н.
0000127045 00000 н.
0000127254 00000 н.
0000127420 00000 н.
0000127582 00000 н.
0000127755 00000 н.
0000127915 00000 н.
0000128101 00000 н.
0000128206 00000 н.
0000128351 00000 н.
0000128533 00000 н.
0000128638 00000 н.
0000128765 00000 н.
0000128950 00000 н.
0000129077 00000 н.
0000129190 00000 н.
0000129376 00000 н.
0000129481 00000 н.
0000129586 00000 н.
0000129791 00000 н.
0000129904 00000 н.
0000130009 00000 н.
0000130187 00000 н.
0000130307 00000 н.
0000130470 00000 п.
0000130590 00000 н.
0000130710 00000 н.
0000130830 00000 н.
0000130949 00000 п.
0000131068 00000 н.
0000131187 00000 н.
0000131306 00000 н.
0000131425 00000 н.
0000131544 00000 н.
0000131663 00000 н.
0000131782 00000 н.
0000131901 00000 н.
0000132020 00000 н.
0000132139 00000 н.
0000132258 00000 н.
0000132377 00000 н.
0000132522 00000 н.
0000132677 00000 н.
0000132797 00000 н.
0000132917 00000 н.
0000133037 00000 н.
0000133168 00000 н.
0000133288 00000 н.
0000133419 00000 п.
0000133539 00000 н.
0000133659 00000 н.
0000133779 00000 п.
0000133915 00000 н.
0000134035 00000 н.
0000134163 00000 н.
0000134283 00000 н.
0000134411 00000 н.
0000134531 00000 н.
0000134677 00000 н.
0000134797 00000 н.
0000134946 00000 н.
0000135099 00000 н.
0000135260 00000 н.
0000135414 00000 н.
0000135549 00000 н.
0000135669 00000 н.
0000135789 00000 н.
0000135909 00000 н.
0000136029 00000 н.
0000136187 00000 н.
0000136307 00000 н.
0000136427 00000 н.
0000018725 00000 п.
трейлер
] >>
startxref
0
%% EOF
21258 0 obj> поток
х: ktewMz! M &
@ L% 6i4`IiIcX @ iR @ E, 2UdYԣtGOWqe`g
     Страница не найдена - MacAllister Rentals
     MacAllister Rentals
     МестоположенияКарьераСвяжитесь с намиMacAllister.com
    •  Дом
    •  Аренда
      •  Аренда канатной дороги
        •  Аренда лифта Атриум
          •  Аренда ножничного электрического подъемника
        •  Аренда электрического подъемника
        •  Man Lift Rental
        •  Аренда ножничного подъемника повышенной проходимости
          •  Аренда с прямой телескопической стрелой
        •  Аренда подъемника с шарнирно-сочлененной стрелой
        •  Аренда буксируемого подъемника
        •  Аренда платформ Hydra
        •  Какой подъемник лучше арендовать?
      •  Аренда воздушного компрессора
      •  Аренда грузовиков со стрелой
      •  Автокран в аренду
      •  Компактное оборудование
        •  Мини-погрузчик с бортовым поворотом
          •  в аренду
      •  Аренда инструмента для подрядчиков
        •  Аренда бетонных багги
        •  Rental Отбойный молоток
        •  Аренда смесителя для растворов
        •  Аренда мойки высокого давления
        •  Rental Сварщик
        •  Аренда Самосвала
      •  Землеройное оборудование
        •  Аренда с обратной лопатой
        •  Аренда бульдозера
          •  Аренда компактного гусеничного погрузчика
        •  Прокат катков и катков
        •  Аренда экскаватора
          •  Аренда автогрейдера
        •  Аренда вездехода
        •  Аренда погрузчика с бортовым поворотом
        •  Гусеничный погрузчик в аренду
        •  Аренда колесного экскаватора
        •  Аренда колесного погрузчика
        •  Аренда тракторных скреперов
        •  Аренда тяжелого оборудования
      •  Аренда вилочного погрузчика
      •  Аренда генератора
      •  Оборудование для ландшафтного дизайна
        •  Rental Hydroseeder
        •  Аренда воздуходувки для мульчи
        •  Аренда воздуходувки
      •  Аренда легкого катка
      •  Rental Light Tower
      •  Аренда дорожного оборудования
      •  Аренда насосов
      •  Аренда опор
      •  Аренда подметальной машины
      •  Аренда телескопического погрузчика
      •  Аренда прицепов
      •  Аренда траншеекопателя
      •  Прокат коммерческого транспорта
      •  Аренда водовоза
      •  Аренда рабочего инструмента
    •  б / у
    •  Решения
      •  Отраслевые решения
        •  Сельское хозяйство
        •  Строительство моста
        •  Строительство зданий
        •  Ландшафтный дизайн
        •  Общее строительство
        •  Правительство и муниципалитет
        •  Тяжелое строительство
        •  HVAC
        •  Погрузочно-разгрузочные работы
        •  Производство электроэнергии
        •  Железная дорога
        •  Строительство дорог
        •  Коммунальные услуги
      •  Почему MacAllister?
      •  Кредитная заявка
      •  Защита арендного оборудования
      •  Обучение операторов
      •  Безбумажное выставление счетов
    .

    • Похожие записи

    21.11.2024 0

    Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

    19.11.2024 0

    Новорожденный какает слизью: причины появления слизи в кале грудничка

    19.11.2024 0

    Гемангиома у новорожденных: причины, виды, лечение и профилактика

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
