Кг характеристика. Кабель КГ: технические характеристики, применение и особенности конструкции

Что такое кабель КГ. Каковы основные технические характеристики кабеля КГ. Где применяется кабель КГ. Какова конструкция кабеля КГ. Какие есть модификации кабеля КГ. В чем преимущества и недостатки кабеля КГ.

Что представляет собой кабель КГ и его основные характеристики

Кабель КГ — это гибкий силовой кабель, предназначенный для нестационарной прокладки и подключения передвижного электрооборудования. Аббревиатура КГ расшифровывается как «Кабель Гибкий».

Основные технические характеристики кабеля КГ:

• Рабочее напряжение: 660 В переменного тока частотой до 400 Гц или 1000 В постоянного тока
• Допустимый нагрев жил: до 75°C
• Диапазон рабочих температур: от -40°C до +50°C
• Минимальный радиус изгиба: 8 наружных диаметров кабеля
• Срок службы: не менее 4 лет

Какие преимущества дает гибкая конструкция кабеля КГ? Она позволяет многократно изгибать кабель без нарушения его структуры и эксплуатационных свойств. Это делает КГ идеальным выбором для подключения мобильного электрооборудования.

Области применения и назначение кабеля КГ

Где чаще всего используется кабель КГ? Основные сферы применения включают:

• Подключение передвижных механизмов и электроустановок
• Питание сварочного оборудования
• Подключение электродвигателей
• Временная прокладка силовых линий
• Использование в промышленности, строительстве, на стройплощадках

Для чего не подходит кабель КГ? Его нельзя использовать для стационарной прокладки и прокладки в земле. Почему? Изоляция КГ не рассчитана на длительные механические нагрузки в таких условиях.

Конструктивные особенности кабеля КГ

Из чего состоит кабель КГ? Его конструкция включает следующие основные элементы:

1. Токопроводящие жилы: выполнены из медных проволок, скрученных между собой для придания гибкости
2. Изоляция жил: изготовлена из резины
3. Общая оболочка: выполнена из маслостойкой резины

Какие бывают варианты исполнения кабеля КГ? Он может производиться с различным количеством жил (от 1 до 5) и сечением жил от 1 до 240 мм².

Модификации кабеля КГ и их особенности

Какие существуют модификации базового кабеля КГ? Наиболее распространенные варианты:

• КГН — негорючее исполнение
• КГ-ХЛ — для эксплуатации при низких температурах до -60°C
• КГТ — тропическое исполнение для жаркого климата

Чем отличаются эти модификации? КГН имеет улучшенную пожаробезопасность. КГ-ХЛ сохраняет гибкость даже при сильных морозах. КГТ устойчив к воздействию солнечной радиации и высокой влажности.

Преимущества и недостатки кабеля КГ

Каковы основные достоинства кабеля КГ?

• Высокая гибкость и подвижность
• Стойкость к многократным изгибам
• Широкий температурный диапазон применения
• Маслостойкость оболочки

Какие есть недостатки у кабеля КГ?

• Небольшой срок службы (4 года)
• Непригодность для стационарной прокладки
• Чувствительность к ультрафиолету при наружном применении

Особенности выбора и монтажа кабеля КГ

На что следует обратить внимание при выборе кабеля КГ? Ключевые факторы:

• Требуемое сечение и количество жил
• Условия эксплуатации (температура, влажность и др.)
• Необходимость специальных свойств (негорючесть, морозостойкость)

Какие правила нужно соблюдать при монтаже кабеля КГ?

1. Не превышать минимальный радиус изгиба
2. Избегать механических нагрузок на кабель
3. Не допускать контакта с горячими поверхностями
4. Использовать соответствующие кабельные вводы

Сравнение кабеля КГ с аналогами

Какие существуют аналоги кабеля КГ? Наиболее близкие по характеристикам:

• КПГ
• КПГС
• КРПТ

Чем отличается КГ от этих аналогов? Основные различия заключаются в: — Материале изоляции и оболочки — Максимальном рабочем напряжении — Допустимой температуре эксплуатации — Стойкости к различным воздействиям

Какой кабель выбрать — КГ или аналог? Это зависит от конкретных условий применения и требований к кабелю. КГ остается наиболее универсальным и распространенным вариантом.

Нормативные документы и контроль качества кабеля КГ

По каким стандартам производится кабель КГ? Основные нормативные документы:

• ГОСТ 24334-80
• ТУ 16.К73.05-93

Как проверяется качество кабеля КГ? Основные методы контроля:

1. Проверка конструкции и размеров
2. Испытания электрических параметров
3. Проверка механических характеристик
4. Испытания на стойкость к внешним воздействиям

Какие документы подтверждают качество кабеля КГ? Ключевые сертификаты:

• Сертификат соответствия ГОСТ Р
• Сертификат пожарной безопасности
• Декларация о соответствии ТР ТС

Кабель КГ: обзор, характеристики, назначение, применение

Содержание

• 1 Расшифровка провода
• 2 Кабель КГ: технические характеристики, обзор
• 3 Конструкция кабеля
• 4 Область применения

Силовой кабель КГ получил популярность среди электриков, которые подключают мощные электроприборы, к примеру: сварочный аппарат или электрический двигатель. В этой статье мы решили более подробно остановиться на нем, и расскажем технические характеристики, особенности, область применения и многое другое.

Расшифровка провода

Проще аббревиатуры, чем у кабеля КГ сейчас встретить сложно – кабель гибкий. Если вы встретите дополнительную приставку «н», тогда знайте, провод получил дополнительную прослойку защиты и является негорючим.

Также существует проводник для тропического использования, он получил дополнительную приставку «Т». Такой провод нельзя использовать при -10, он просто выйдет из строя. На территории нашей страны такой модификации вы не встретите. Есть провод холодный с приставкой «ХЛ» его можно эксплуатировать даже при минус 60.

Кабель КГ: технические характеристики, обзор

Мы решили выделить самые важные характеристики, более подробные вы узнаете в таблице ниже.

1. Рабочая температура -40 и +50. Если мы не говорим за его модификации.
2. Максимально допустимый нагрев медных жил 75 градусов.
3. Гарантия на провод 6 месяцев.
4. Средний срок службы – 4 года.
5. Частота 400 Гц.
6. Напряжение: постоянное – 1000 Вольт, переменное – 660 Вольт.
7. Минимальный радиус изгиба провода составляет 8 наружных диаметров.

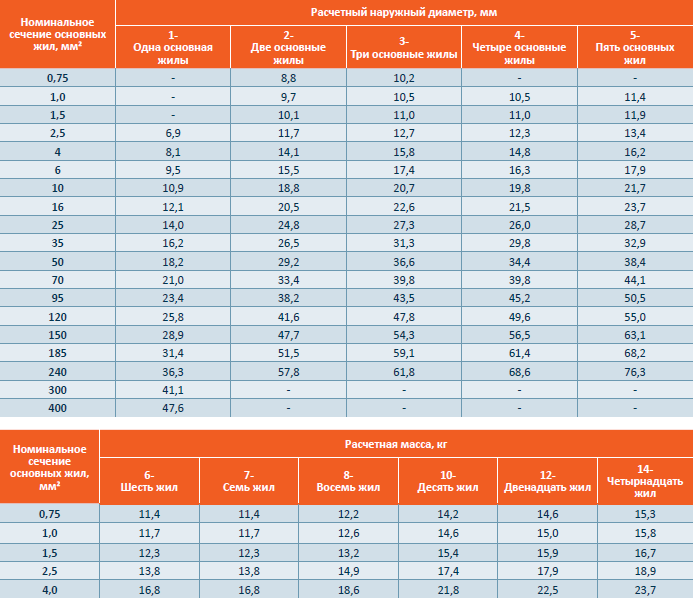

В следующей таблице вы найдете: сечение кабеля КГ, расчетную массу, наружный диаметр. Вся информация представлена в удобной таблице для восприятия.

Конструкция кабеля

Силовой кабель КГ получил довольно простую конструкцию, здесь нет сложных элементов, все предельно просто и понятно. Вот так все выглядит на схеме:

• Жила выполнена из меди, она гибкая.
• Жил может быть от одной до пяти. Если говорить за сечение, то от 1 до 240мм².
• Внешняя оболочка выполнена из изоляции РШТ-2 или РШТМ-2.

Область применения

Даже не смотря на маленький срок службы, данный кабель получил серьезную популярность. Ведь с помощью него можно подключать передвижные механизмы. Использовать его можно практически в любых условиях. Он не боится морозов и жары, поэтому можно его прокладывать в открытых и закрытых помещениях.

Помните! Подключать стационарные установки нельзя используя такой кабель, такая же история, если вы собрались проложить кабель под землей. Ведь изоляция не может выдержать механические нагрузки. Да и не забываем про его срок службы.

С помощью него можно провести временную линию на открытом воздухе, конечно, если соблюдать все меры безопасности.

Также хотим обратить ваше внимание на том, что сейчас существуют аналоги данного кабеля. Они обозначаются маркировкой:

• КПГ.
• КПГС.
• КРПТ.

Такие проводники практически ничем не отличаются от привычного кабеля КГ, так что, их можете использовать смело. Но, не забывайте просматривать технические характеристики.

Читайте также: Как выбрать провод для розеток.

Кабель КГ 1х16 — Цены, диаметр, вес и др. характеристики

Кабельная энциклопедия → Кабели для нестационарной прокладки → Кабель КГ

ГОСТ 24334-80,  ТУ 16.К73.05-93

КГ 1х35

КГ 3х25+1х10

КГ 3х50+1х16

КГ 4х4,0

Купить у поставщика

ООО «Элком-Электро», Москва

1,560

км

В магазин

Реклама. ООО «Элком-Электро», ИНН 7703214111, el-com.ru

Расшифровка

К

Г



1

х

16

кабель
гибкий
1 основная жила
номинальное сечение жилы 16 мм²

Конструкция

1. Одна токопроводящая многопроволочная медная жила номинальным сечением 16 мм², соответствующая 5 классу по ГОСТ 22483-2012.

2. Изоляция из резины номинальной толщиной 1,2 мм. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции.

3. Однослойная оболочка из резины номинальной толщиной 1,9 мм.

Технические характеристики

Номинальное переменное напряжение	660 В частотой до 400 Гц
Номинальное постоянное напряжение	1000 В
Испытательное переменное напряжение	2,5 кВ частотой 50 Гц
Время выдержки при испытании	5 мин
Длительно допустимая токовая нагрузка	175 А
Сопротивление изоляции при 20 °С	не менее 50 МОм·км
Строительная длина	не менее 150 м
Маломеры в партии	не более 20% кусками от 20 м
Допустимая температура нагрева жил	75 °С
Минимальный радиус изгиба	8 наружных диаметров
Диапазон рабочих температур	−40. ..+50 °C
Срок службы	не менее 4 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	310,0 кг/км
Наружный диаметр	12,4 мм
Минимальный барабан	№ 8 — 265 м № 8а — 460 м № 10 — 1030 м № 12 — 1660 м № 14 — 3210 м № 14а — 1760 м
Макс. длина в бухте	161 м
Калькулятор массы	км → 0 кг

Купить из наличия

КГ 1х16	Москва	10,543	км
КГ 1х16	Рыбинск	7,109	км
КГ 1х16	Самара	4,598	км
КГ 1х16	Волгоград	4,471	км
КГ 1х16	Красногорск	3,000	км
показать ещё 19 ↓
КГ 1х16	Нижний Новгород	2,521	км
КГ 1х16	Санкт-Петербург	2,150	км
КГ 1х16	Пермь	1,245	км
КГ 1х16	Кольчугино	1,240	км
КГ 1х16	Воронеж	1,180	км
КГ 1х16	Новосибирск	1,112	км
КГ 1х16	Омск	0,857	км
КГ 1х16	Томск	0,795	км
КГ 1х16	Подольск	0,764	км
КГ 1х16	Екатеринбург	0,498	км
КГ 1х16	Алматы	0,421	км
КГ 1х16	Красноярск	0,379	км
КГ 1х16	Вологда	0,214	км
КГ 1х16	Краснодар	0,190	км
КГ 1х16	Йошкар-Ола	0,099	км
КГ 1х16	Челябинск	0,080	км
КГ 1х16	Тула	0,050	км
КГ 1х16	Курск	0,045	км
КГ 1х16	Набережные Челны	0,027	км

Посмотреть поставщиков

Производители

ООО «Инкатех», Самара

ООО «Кабель-Арсенал», Климовск

ТОО «КазЭлектроМаш», Семипалатинск

ООО «Калужский кабельный завод», Калуга

ООО «Камский кабель», Пермь

показать ещё 9 ↓

ООО «Коаксиал», Серпухов

ООО «Региональный Кабельный Завод», Москва

ООО «Рыбинсккабель», Рыбинск

АО «Сибкабель», ООО «ХКА», Томск

ООО «Томсккабель», Томск

ООО «КЗ «Цветлит», Саранск

ОАО «Щучинский завод «Автопровод», Щучин

АО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино

ООО НКЗ «Электрокабель НН», Нижний Новгород

Цены из заявок

Уже 30 дней нет предложений на КГ 1х16.

Посмотреть заявки
