Что означает маркировка IP24 на электроприборах. Какую защиту обеспечивает степень IP24. Для каких условий эксплуатации подходят приборы с классом защиты IP24. Чем отличается IP24 от других степеней защиты.
Что такое степень защиты IP и как она обозначается
Степень защиты IP (Ingress Protection) — это система классификации, определяющая уровень защиты электрооборудования от проникновения твердых предметов и жидкостей. Маркировка IP состоит из двух цифр:
- Первая цифра (от 0 до 6) указывает на степень защиты от проникновения твердых предметов
- Вторая цифра (от 0 до 9) обозначает уровень защиты от проникновения воды
Чем выше цифры, тем надежнее защита прибора. Например, IP00 означает отсутствие какой-либо защиты, а IP68 — полную пыленепроницаемость и возможность длительного погружения в воду.
Расшифровка степени защиты IP24
Маркировка IP24 расшифровывается следующим образом:
- 2 — защита от проникновения твердых предметов диаметром более 12,5 мм
- 4 — защита от брызг воды, падающих в любом направлении
Таким образом, приборы со степенью защиты IP24 имеют базовую защиту от пыли и достаточно хорошую влагозащиту. Они защищены от случайного прикосновения пальцами к опасным частям и могут противостоять брызгам воды с любого направления.
Для каких приборов и условий подходит степень защиты IP24
Степень защиты IP24 является достаточной для многих бытовых и промышленных электроприборов, эксплуатируемых в помещениях с повышенной влажностью или на улице под навесом. Такой класс защиты часто встречается у следующих типов оборудования:
- Электрические обогреватели для ванных комнат
- Уличные светильники
- Вентиляторы для ванных комнат
- Электрические водонагреватели
- Некоторые модели кондиционеров
- Садовое электрооборудование
Приборы с IP24 можно использовать в помещениях с повышенной влажностью, таких как ванные комнаты, кухни, подвалы. Они также подходят для эксплуатации на открытых верандах, террасах, в беседках.
Сравнение IP24 с другими степенями защиты
Чтобы лучше понять уровень защиты IP24, сравним его с некоторыми другими распространенными степенями защиты:
- IP20 — типичная защита для бытовых приборов, используемых в сухих помещениях. Защищает от проникновения пальцев, но не от влаги.
- IP44 — более высокий уровень защиты, чем IP24. Защищает от проникновения мелких предметов и брызг воды под любым углом.
- IP65 — обеспечивает полную защиту от пыли и струй воды низкого давления. Подходит для уличного использования.
- IP68 — максимальная защита, позволяет погружать устройство в воду на длительное время.
IP24 занимает промежуточное положение, обеспечивая достаточную защиту для большинства бытовых ситуаций с повышенной влажностью.
Преимущества и ограничения степени защиты IP24
Степень защиты IP24 имеет ряд преимуществ:
- Достаточная защита от случайных брызг воды
- Возможность использования в помещениях с повышенной влажностью
- Защита от попадания внутрь крупных предметов и пыли
- Подходит для большинства бытовых ситуаций
Однако у IP24 есть и ограничения:
- Не защищает от мелкой пыли
- Не подходит для погружения в воду
- Недостаточная защита для прямого воздействия струй воды
При выборе прибора важно учитывать эти особенности и оценивать реальные условия эксплуатации.
Как проверяется и присваивается степень защиты IP24
Степень защиты IP24 присваивается после проведения специальных тестов в лабораторных условиях. Процесс проверки включает следующие этапы:
- Проверка защиты от твердых предметов: тестируется невозможность проникновения внутрь корпуса пальца или предмета диаметром более 12,5 мм.
- Проверка влагозащиты: прибор подвергается воздействию брызг воды с различных направлений в течение 5 минут.
- Оценка результатов: после тестов проверяется отсутствие воды внутри корпуса и работоспособность устройства.
Только после успешного прохождения всех испытаний прибору может быть присвоена степень защиты IP24.
Рекомендации по эксплуатации приборов со степенью защиты IP24
При использовании электроприборов с маркировкой IP24 следует соблюдать следующие рекомендации:
- Не подвергать прибор прямому воздействию струй воды
- Избегать погружения в воду
- Регулярно проверять целостность корпуса
- Не использовать в условиях сильного запыления
- При наружном использовании размещать под навесом
- Соблюдать инструкции производителя по уходу и обслуживанию
Соблюдение этих правил поможет обеспечить длительную и безопасную эксплуатацию приборов с классом защиты IP24.
Заключение: когда стоит выбирать приборы со степенью защиты IP24
Степень защиты IP24 является оптимальным выбором для многих бытовых ситуаций, связанных с повышенной влажностью. Она обеспечивает достаточную защиту от брызг воды и случайного прикосновения, что делает приборы безопасными для использования в ванных комнатах, на кухнях и в других помещениях с возможным присутствием влаги.
Выбирать приборы с IP24 стоит, если:
- Вы планируете использовать электроприбор в помещении с повышенной влажностью
- Существует вероятность случайного попадания брызг воды на прибор
- Прибор будет эксплуатироваться на улице под навесом
- Вам нужна надежная защита, но нет необходимости в полной водонепроницаемости
При этом важно помнить, что для экстремальных условий эксплуатации (прямой контакт с водой, сильное запыление) может потребоваться более высокая степень защиты. В таких случаях следует рассмотреть приборы с маркировкой IP44, IP65 или даже IP68.
КЛАССЫ ЗАЩИТЫ IP ДЛЯ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ. | ТЕПЛОТА
Конвектор электрический, Отоплениеteplota
Очень часто мы сталкиваемся с проблемой расшифровки различных серийных кодов — букв и цифр, которые указаны на упаковке того или иного товара, который мы покупаем в магазине. Проблема заключается в том, что при покупке мы, к сожалению, не получаем исчерпывающей информации, что же все-таки они означают. В определенной мере это доставляет неудобство. О маркировке товара говорить не буду, она зачастую, говорит сама за себя: фирма – производитель, название модели, литраж для бойлеров, мощность для котлов и прочее. Речь пойдет о классах защиты IP.
Ingress Protection Rating —классификация степеней защиты корпуса электрического оборудования в соответствии с международным стандартом
Степень защиты – это способ защиты электрических приборов, который установлен и проверен в результате проведения испытаний, обеспечиваемый корпусом (оболочкой) от доступа к опасным частям (токоведущие и механические части электроприбора), а также попадания воды и твердых предметов внутрь.
Обозначение степени защиты корпуса электрических приборов осуществляется при помощи международного знака защиты (IP) и последующих двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

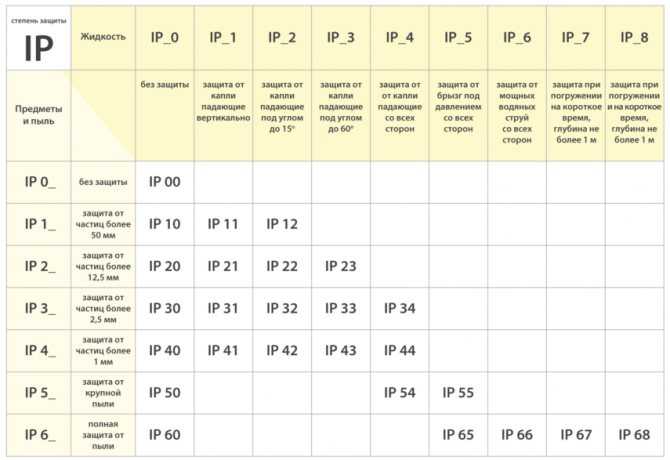

Степень защиты IP (первая цифра):
IP 0.. — нет защиты от механических повреждений.
IP 1.. — защита от проникновения предметов >50 мм (например, случайный контакт с руками).
IP 2.. — защита от проникновения предметов >12 мм (например, нажатие пальцем).
IP 3.. — защита от проникновения предметов >2,5 мм (например, инструменты, провода).
IP 4.. — защита от проникновения предметов >1 мм (например, инструменты, маленькие провода).
IP 5.. — частичная защита от пыли (проникающее количество не мешает работе устройства).
IP 6.. — полная защита от пыли. Пыленепроницаемость.
Степень защиты IP (вторая цифра):
IP ..0 — нет защиты от проникновения внутрь корпуса влаги.
IP ..1 — защита от вертикально падающих капель воды.
IP ..2 — защита от брызг воды, с углом отклонения до 15º от вертикали.
IP ..3 — защита от брызг воды, с углом отклонения до 60º от вертикали.
IP ..4 — защита от брызг воды с любого направления.
IP ..5 — защита от водяных потоков с любого направления.
IP ..6 — защита от водяных потоков или сильных струй с любого направления.
IP ..7 — защита при частичном или кратковременном погружении в воду на глубину до 1 м.
IP ..8 — защита при полном и длительном погружении в воду на глубину более 1 м.
Можно сделать простой вывод — чем больше числовое значение в маркировке IP, тем выше степень защиты прибора.
Сравним с реальной ситуацией.
В описании дизайнерского конвектора BALLU серии PLAZA мы видим пункт о классе влагозащиты данного обогревателя: «Брызгозащитное исполнение IP24» Разберем числовое значение IP:
2 — защита от проникновения предметов, диаметром менее 12 мм
4 — защита от брызг воды с любого направления
Вывод: зная данные показатели, можно всегда ориентироваться в правильном использовании прибора. Конвектор из нашего примера вполне можно использовать в ванной комнате. Мелкие брызги обогревателю BALLU PLAZA не страшны.
Расшифровка степеней защиты IP — Кабель Иркутск
Степень защиты от загрязнений и влаги является важным критерием выбора электрического оборудования. В особенности, если его установка планируется на улице или в условиях с повышенным содержанием пыли, где от правильного выбора напрямую зависит безопасность использования прибора.
Стоит отметить, что в каждой стране действуют свои нормативные документы, регламентирующие защиту электрических и других приборов.
Однако все они основаны на международном стандарте IP, который был принят в 1997 году. Именно он чаще всего используется для маркировки степени защиты устройства.
Номенклатура IP стандарта
Первые две латинские буквы только обозначают стандарт защиты и всегда присутствуют в виде маркировки. Поэтому, если встречаете на корпусе того или иного прибора аббревиатуру IP, нужно смотреть, какие идут цифры и буквы после нее.
Как правило, реализуемые на территории России электрические приборы имеют только две цифры после IP, в редких случаях встречается дополнительная буква справа. Первая цифра обозначает степень защиты от проникновения предметов и пыли, а вторая – влаги и воды.
Международная версия стандарта имеет три цифры. Последняя – показатель сопротивления ударным нагрузкам.
Стоит обратить внимание, что максимальное значение первой цифры равно 6, а второй и третьей – 9. Буква после цифрового кода означает степень защиты электроприбора при прикосновении к нему рукой.
Вторая дополнительная буква используется для отображения вспомогательной информации касательно конкретного электроприбора. Например, в кодировке IP69BM: B – можно касаться пальцами, а M – испытания проводились во время движения.
Степень защиты IP00
Нули после символа степени защиты означают, что устройство не предназначено для работы в среде даже с минимальной концентрацией пыли и влаги. Это приборы, которые могут применяться исключительно при наличии корпуса, защищающего от негативного воздействия окружающей среды. К подобному оборудованию относятся различные электронные платы или провода без изоляции.
Степень защиты IP10
Это электрооборудование, которое защищено от проникновения предметов размером не более 50 миллиметров, но не от избыточной влажности. Как и в случае с предыдущим классом, эти устройства требуют наличия дополнительного корпуса для обеспечения полной защиты или создания определенных условий эксплуатации.
К подобному электрооборудованию относится большинство мультиметров и других измерительных приборов.
Степень защиты IP20
Кодировка означает, что устройство может в сухом помещении эксплуатироваться без дополнительной защиты. Корпус электрооборудования защищен от проникновения предметов до 12,5 миллиметров.
Электроприборы этого класса могут применяться внутри промышленных и жилых объектов. Примером оборудования является обычная комнатная розетка наружного монтажа.
Защита IP21
Помимо защиты от попадания внутрь частичек до 12,5 мм, эти аппараты способны противостоять конденсату, но при условии, что он будет капать вертикально. Это означает, что такое электрооборудование можно использовать во влажных помещениях.
Примером приборов с классом защиты IP21 выступают клавишные автоматы, электрические конвекторы.
Степень защиты IP22
Эти устройства эффективно выдерживают прямое попадание капель конденсата не только под углом 90 градусов, но и 15 градусов.
В результате их можно устанавливать во влажных помещениях с частичками крупнее 12,5 мм, при этом строго вертикальный монтаж не обязателен. К этому классу приборов относятся светодиодные светильники и блоки управления к ним.
Степень защиты IP23
Электрические приборы, которые могут устанавливаться на улице и способные противостоять прямому попаданию капель воды. При этом угол падения может достигать 60 градусов. Единственное ограничения: влага не должна проникать снизу корпуса устройства.
Степень защиты IP23 характерна для уличных светодиодных светильников.
Степень защиты IP24
Цифра 4 означает, что прибор устойчив от брызг, падающих на него под любым углом. Это может быть как дождь, так и струя воды выпущенная со шланга. Как правило, это специализированное электрическое оборудование, используемое в системах вентиляции, обогреватели для ванных комнат.
Степень защиты IP30
Примером оборудования с этим классом защиты служат щитовые и ИБП. Они защищены от проникновения предметов размером менее 2,5 мм, но не способны противостоять влаге, а тем более капель или струи воды. Поэтому их устанавливают исключительно в сухих помещениях.
Степень защиты IP34
Доступ к внутренним компонентам этих приборов можно получить только с помощью инструментов. Кроме этого, они способны выдержать дождь и прямое попадание струи воды под любым углом.
Столь внушительной степенью защиты могут похвастаться уличные акустические системы, вентиляторы кухонных вытяжек.
Степень защиты IP45
Приборы с этой маркировкой могут устанавливаться в любых помещениях, при этом корпус полностью защищено от проникновения частичек более 1 мм и прямого попадания струи воды. Примером подобного оборудования служат: некоторые типы розеток, встраиваемые боксы для защиты электроприборов, звуковая сигнализация противопожарных систем.
Степень защиты IP65
Обладают высокой степенью пыле- и влагонепроницаемости: цифра 6 на первом месте – абсолютная пыленепроницаемость, цифра 5 на втором месте – защита от струй любого направления. Такое оборудование подходит для моечных комплексов, производственных цехов; автозаправочных станций, объектов с повышенной запыленностью и пр. Осветительные приборы этого класса защиты относятся к категории прожекторных и промышленных светильников. Они могут работать в особенно тяжелых условиях: под воздействием давления воды, наличии в воздухе мелко- и крупнодисперсных элементов. Также в эту категорию часто включают взрывозащищенные светильники.
Степень защиты IP69
Высший класс защиты для электрических приборов. Такие устройства способны выдержать полное погружение в воду, а также воздействие высокотемпературной водяной струи под давлением.
Как правило столь высокую защиту получают подводные камеры, а также некоторые светодиодные приборы, используемые для освещения ванн и бассейнов.
Важный нюанс в классификации защиты
При выборе высоко защищенных приборов важно учесть тот момент, что их испытания проводятся при определенных условиях, которые могут отличаться от реальных. Например, производители для проверки герметичности используют только пресную воду. Соответственно, даже при заявлении 9 класса защиты от влаги нет гарантии, что устройство выдержит погружение в соленую воду.
Это относится и к температуре. Как правило, тесты проводятся в помещениях, где +15-35 градусов Цельсия. Поэтому нет никакой гарантии, что уплотнители, которые защищают от проникновения пыли и влаги будут так же эффективны в условиях экстремальных температурных режимов, например, при -20 или +45 градусов.
Руководство по оценке степени защиты IP
Если вы посмотрите на наши наружные обогреватели, то заметите, что все наши продукты имеют так называемую степень защиты IP. Маркировка IP или международная защита классифицируют уровень защиты устройства от твердых частиц и воды.
Цель рейтинга — дать покупателям более четкое представление о том, насколько водонепроницаемым или пыленепроницаемым является продукт. Часто сайты могут давать расплывчатые описания того, насколько на самом деле водонепроницаем их продукт, что может привести к тому, что покупатель подвергнет обогреватель воздействию места или ситуации, в которых он может быть поврежден. Хотя система рейтинга не сложна, покупатели часто с ней не сталкивались раньше и могут сбивать с толку.
Чтобы помочь вам, мы составили это краткое объяснение системы рейтинга IP и того, как она работает, чтобы вы не растерялись при покупке наружного обогревателя.
Класс защиты IP использует возрастающую шкалу для определения степени защиты обогревателя от атмосферных воздействий, поэтому 1 соответствует низкому рейтингу, а 9 — высокому. Вы заметите, что есть также две цифры: первая цифра — это защита нагревателя от твердых частиц, а вторая — его защита от воды. Таким образом, когда обогреватель имеет степень защиты IP24, это означает, что его защита от твердых частиц равна 2, а защита от воды — 4.
Рейтинговая система основана на точных измерениях способности нагревателя блокировать воду и твердые частицы. Шкала защиты от твердых частиц начинается с 1 и доходит до 6, тогда как защита от воды доходит до 9. Классификация защиты от твердых частиц приведена ниже:
1- эффективен против объектов размером не менее 50 мм.
2- эффективен против объектов размером не менее 12,5 мм
3- эффективен против объектов размером не менее 2,5 мм
4- эффективен против объектов размером не менее 1 мм
5- эффективен против пыли, но допускается некоторое проникновение
6- полная защита от пыли предмет не может попасть внутрь нагревателя, поэтому даже при таком низком уровне безопасности нагреватель со степенью защиты IP24 будет безопасным вариантом для настенной установки. Однако, если у вас есть нагреватель в пределах досягаемости маленьких детей, вы можете подумать о более высоком уровне защиты, чтобы они случайно не коснулись горячих элементов.
Ниже приведена классификация защиты от жидкостей:
1- Защита от капающей воды
2- Вода капает при наклоне при 15 °
3- Опрыскивающая вода под углом 60 °
4- Плеся воды
струи воды под давлением
7- погружение на глубину до 1 м
8- погружение на глубину до 3 м
9- мощные высокотемпературные струи воды
этой спецификации, хотя многие люди предполагают, что это означает, что у него нет защиты.
Чтобы показать пример системы оценки в действии, мы будем использовать Burda Term 2000, имеющую рейтинг IP44. Это означает, что он будет защищен от объектов размером более 1 мм, например, от большинства проводов и винтов, и будет защищен от брызг воды, поэтому дождь не будет проблемой. Низкий рейтинг IP не означает, что продукт не стоит покупать, это просто означает, что эти типы обогревателей лучше подходят для использования внутри помещений. Умный инфракрасный обогреватель Burda имеет степень защиты IP20, но он специально создан для использования внутри помещений, поэтому отсутствие защиты от воды не является проблемой для этого обогревателя.
На другой чаше весов находится наша водонепроницаемая версия Burda Term 2000, которая может иметь класс защиты IP67. Этот нагреватель можно использовать на пыльном заводе, поскольку он способен удерживать мелкие частицы пыли, а также идеально подходит для использования на открытом воздухе из-за высокого класса защиты от воды.
Надеемся, что это руководство развеяло любые сомнения, которые могли возникнуть у вас по поводу рейтинга IP, и теперь вы готовы искать идеальный обогреватель для наружного применения на нашем веб-сайте.
Какая степень защиты IP24? – Gzipwtf.com
Вопросы пользователей
Диана Монтгомери
Какой рейтинг IP24?

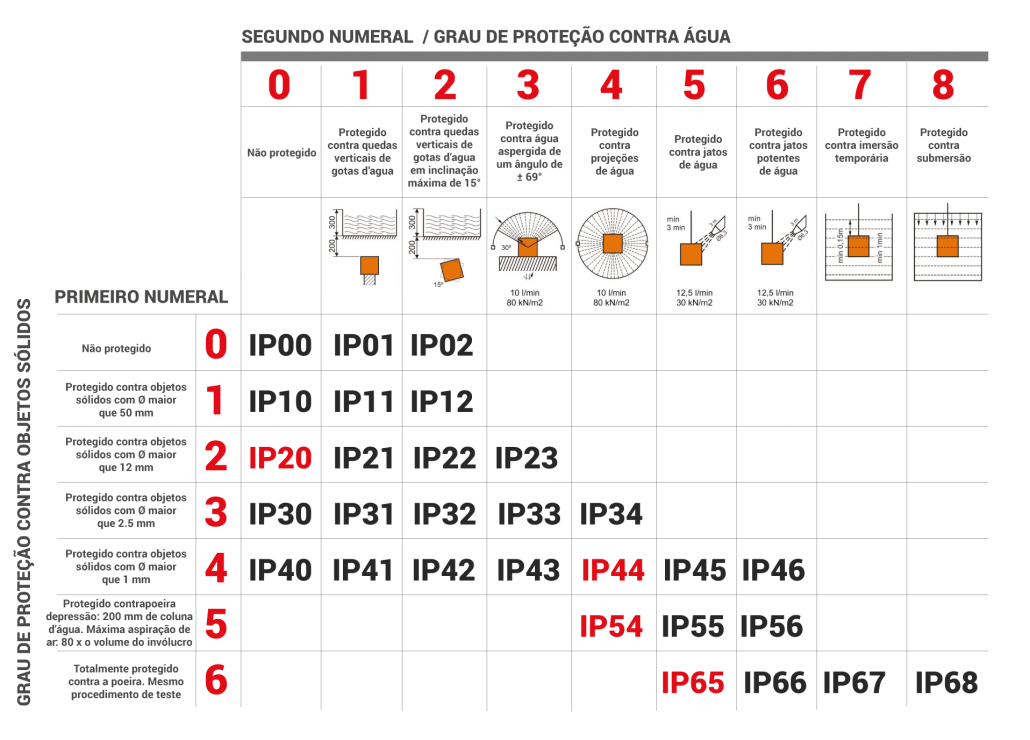

Справочная таблица рейтинга IP
| Класс IP | Первая цифра – ТВЕРДЫЕ ВЕЩЕСТВА |
|---|---|
| IP22 | Защита от прикосновения пальцами и предметами размером более 12 миллиметров. |
| IP23 | Защита от прикосновения пальцами и предметами размером более 12 миллиметров. |
| IP24 | Защита от прикосновения пальцами и предметами размером более 12 миллиметров. |
Является ли IP24 таким же, как IPX4?
IPX4 и IP24 Последнее значение одинаково для IPX4 и IP24. Это означает, что и IPX4, и IP24 защищены от брызг со всех сторон. Оба не могут быть погружены в воду, вместо этого сопротивляются водяным брызгам. Изделия со степенью защиты IP24 устойчивы к прикосновению пальцами и предметами размером более 12 мм.
Что такое класс защиты IP40?
IP40. Защищен от инструментов и небольших проводов более 1 миллиметра. Не защищен от жидкостей. IP41. Защищен от инструментов и небольших проводов более 1 миллиметра.
Что означает степень защиты IP34?
IP34. Защищен от инструментов и проводов более 2,5 мм. Защищен от водяных брызг с любого направления. IP35. Защищен от инструментов и проводов более 2,5 мм.
IP66 лучше, чем IP65?
Основное различие между рейтингами IP65 и IP66 заключается в уровне их защиты от проникновения жидкости. Корпус со степенью защиты IP66 может выдерживать значительно более высокий уровень распыления воды под давлением из больших сопел и при более высоких значениях кПа.
Что такое рейтинг IPX2?
IPX2: может противостоять воде, попадающей на изделие под углом 15° или менее. IPX3: выдерживает водяные брызги под углом до 60°. IPX4: устойчив к брызгам воды с любого направления. IPX8: можно погружать на глубину более 1 метра.
Что означает рейтинг IPX7?
IPX7: можно погружать в воду на глубину до 1 метра на 30 минут. IPX8: можно погружать на глубину более 1 метра. Точная глубина указывается производителем. IPX9K: выдерживает брызги под высоким давлением и при высокой температуре с близкого расстояния.
Что такое степень защиты IP для электрического шкафа?
Первый номер IP – Защита от твердых предметов; Второе число IP — защита от жидкостей Например, в рейтинге IP 54 для электрического шкафа 5 описывает уровень защиты от твердых предметов, а 4 — уровень защиты от жидкостей.
