Классификация автоматических установок пожарной сигнализации: типы систем пожаротушения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают виды автоматических установок пожаротушения. Как классифицируются системы пожарной сигнализации. Какие требования предъявляются к АУПТ. Как выбрать оптимальную систему пожаротушения для объекта.

Содержание

Что представляют собой автоматические установки пожаротушения

Автоматическая установка пожаротушения (АУПТ) — это комплекс технических средств, предназначенный для автоматического обнаружения пожара, оповещения о нем людей и управления процессом тушения возгорания без участия человека. Основные функции АУПТ:

Раннее обнаружение очага возгорания
Подача сигнала тревоги и оповещение людей о пожаре
Автоматический запуск системы пожаротушения
Локализация и ликвидация пожара на начальной стадии
Защита людей и материальных ценностей от воздействия опасных факторов пожара

АУПТ является важнейшим элементом системы пожарной безопасности на объекте. Её применение позволяет значительно снизить риск развития пожара и минимизировать возможный ущерб.

Классификация автоматических установок пожаротушения по виду огнетушащего вещества

Автоматические установки пожаротушения классифицируются по нескольким признакам. Одним из основных является вид используемого огнетушащего вещества (ОТВ). По этому критерию выделяют следующие типы АУПТ:

Водяные установки пожаротушения

Используют в качестве ОТВ воду или водные растворы. Подразделяются на спринклерные и дренчерные системы. Преимущества: доступность и дешевизна ОТВ, простота конструкции, возможность тушения на больших площадях. Недостатки: возможность замерзания воды, ущерб от пролива.

Пенные установки пожаротушения

Применяют водный раствор пенообразователя. Эффективны для тушения горючих жидкостей, нефтепродуктов. Пена изолирует поверхность горения от кислорода. Недостатки: необходимость периодической замены пенообразователя, сложность удаления пены после срабатывания.

Газовые установки пожаротушения

В качестве ОТВ используют инертные или хладоны. Применяются в помещениях с электрооборудованием, в архивах, музеях. Преимущества: не наносят ущерба защищаемым материалам. Недостатки: опасность для человека, необходимость герметизации помещения.

Порошковые установки пожаротушения

Используют специальные огнетушащие порошки. Эффективны для тушения металлов, электрооборудования под напряжением. Преимущества: универсальность применения, отсутствие замерзания. Недостатки: слеживаемость порошка, сложность уборки после срабатывания.

Аэрозольные установки пожаротушения

Применяют твердотопливные аэрозолеобразующие составы. Эффективны в замкнутых объемах. Преимущества: высокая огнетушащая способность, компактность. Недостатки: токсичность аэрозоля, невозможность применения в помещениях с людьми.

Классификация АУПТ по конструктивному исполнению

По особенностям конструкции и монтажа автоматические установки пожаротушения подразделяются на следующие виды:

Спринклерные — оросители постоянно заполнены ОТВ и вскрываются при повышении температуры

Дренчерные — трубопроводы сухотрубные, заполняются ОТВ при поступлении сигнала
Модульные — состоят из отдельных автономных модулей пожаротушения
Централизованные — имеют общий резервуар и насосную станцию
Агрегатные — основные узлы смонтированы в едином блоке

Выбор конструктивного исполнения АУПТ зависит от особенностей защищаемого объекта, категории пожарной опасности, требуемой скорости срабатывания.

Требования к автоматическим установкам пожаротушения

Основные требования к АУПТ регламентируются следующими нормативными документами:

Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
СП 5.13130 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические»
ГОСТ Р 50680 «Установки водяного пожаротушения автоматические. Общие технические требования»

Согласно этим документам, АУПТ должны обеспечивать:

Своевременное обнаружение пожара
Подачу нормативного количества ОТВ с требуемой интенсивностью
Необходимую продолжительность подачи ОТВ
Требуемую надежность функционирования
Безопасность людей и защиту от ложных срабатываний

Кроме того, предъявляются требования к размещению оборудования, электропитанию, управлению и автоматизации установок пожаротушения.

Выбор оптимальной системы пожаротушения для объекта

При проектировании системы автоматического пожаротушения необходимо учитывать множество факторов:

Категория пожарной опасности помещений
Физико-химические свойства горючих материалов
Конструктивные и объемно-планировочные решения объекта
Наличие людей и условия их эвакуации
Ценность защищаемого имущества
Экологические и экономические аспекты

На основе анализа этих факторов определяется оптимальный тип АУПТ, вид огнетушащего вещества, способ тушения, необходимое количество ОТВ и другие параметры установки. Правильный выбор системы пожаротушения позволяет обеспечить надежную противопожарную защиту объекта при разумных затратах.

Особенности проектирования и монтажа автоматических установок пожаротушения

Процесс создания АУПТ включает несколько основных этапов:

Предпроектное обследование объекта
Разработка проектной документации
Монтаж оборудования и трубопроводов
Пусконаладочные работы
Сдача установки в эксплуатацию

При проектировании АУПТ необходимо учитывать ряд важных моментов:

Правильный расчет необходимого количества ОТВ
Выбор оптимального расположения оросителей
Обеспечение требуемого давления в системе
Разделение на зоны пожаротушения
Организация взаимодействия с другими системами

Монтаж АУПТ должен выполняться специализированными организациями, имеющими соответствующие лицензии. После завершения монтажа проводятся испытания установки на работоспособность.

Техническое обслуживание и эксплуатация систем автоматического пожаротушения

Для обеспечения постоянной готовности АУПТ к выполнению задач по тушению пожара необходимо проводить их регулярное техническое обслуживание. Оно включает:

Внешний осмотр составных частей системы
Контроль рабочего положения запорной арматуры
Проверку работоспособности узлов управления
Профилактические работы
Измерение параметров ОТВ
Проверку работы извещателей и приемно-контрольных приборов

Техническое обслуживание АУПТ должно проводиться в соответствии с регламентом работ, составленным для конкретной установки. Персонал, обслуживающий АУПТ, должен быть обучен и аттестован.

Заключение

Автоматические установки пожаротушения являются эффективным средством противопожарной защиты различных объектов. Правильный выбор типа АУПТ, грамотное проектирование и монтаж, а также квалифицированное техническое обслуживание позволяют обеспечить надежную работу системы и защитить людей и материальные ценности от пожара. При этом важно учитывать специфику конкретного объекта и требования нормативных документов.

Стационарные установки пожаротушения: принцип действия и классификация

Стационарные установки пожаротушения используются в помещениях разного рода для обнаружения, локализации и устранения очагов возгорания. Система активируется в автоматическом режиме, но также может иметь ручное местное или дистанционное управление.

Принцип действия, классификация

Автоматические стационарные установки пожаротушения выполняют ещё и функцию автоматической пожарной сигнализации. Такие системы приводятся в действие ещё на начальном этапе возгорания, тем самым позволяя минимизировать материальные убытки и количество пострадавших.

Ликвидация пожара происходит благодаря выпуску огнетушащих веществ (ОТВ).

Классификация систем пожаротушения проводится по таким критериям:

используемое ОТВ;
способ тушения пламени;
особенности конструкции;
способ активации.

По виду используемого ОТВ установки подразделяются на:

водяные;
газовые;
пенные;
порошковые.

Водяные системы пожаротушения делятся на:

Спринклерные. Инжектор оснащён теплочувствительным замком – колбой, наполненной спиртовой смесью. Она препятствует поступлению воды из трубопровода, который постоянно находится под давлением. Реагирует спринклерная установка лишь после разрушения замка, она полностью автоматизирована и ручное управление в такой системе отсутствует. Действует непосредственно над очагом возгорания (т. е. местно).
Дренчерные. Вода равномерно поступает сразу из всех распылителей. В неактивном состоянии трубопровод заполнен воздухом, так что после поступления сигнала пройдёт несколько секунд, прежде чем в помещение начнёт поступать вода.

Тонкодисперсные. Самые прихотливые в уходе. Имеют сложную систему подачи жидкости. Инжекторы дробят водяные струи на тонкодисперсную пыль, за счёт чего помещение стремительно охлаждается.

Независимо от типа системы, все они одинаково эффективны.

Подача ОТВ в систему

Подача воды (так же, как и другого ОТВ) осуществляется благодаря насосным станциям, каждая из которых должна включать в себя:

насосы для подачи ОТВ;
собственный трубопровод;
устройства контроля за состоянием системы.

Для обслуживания крупных помещений обычно используются блочные насосные станции водяного пожаротушения. Они запускаются автоматически. Блоки для сбора данной системы транспортируются независимо, а уже на месте собираются в единый блочный корпус.

Основная задача этого комплекса – своевременная бесперебойная подача воды для тушения пожара. Также блочная насосная станция водяного пожаротушения должна сохранять давление жидкости постоянным, только при таких условиях система борьбы с огнём будет функционировать.
Насосные установки пожаротушения используются и для подачи пенообразователя (в случае, когда роль ОТВ играет пена).

Другие виды установок

Наиболее распространены именно водяные установки. Их преимущества:

дешевизна;
эффективность;
отсутствие необходимости в герметизации помещения;
легкость установки, содержания, эксплуатации;
безопасность для человека и имущества.

Но в нестандартных условиях также применяются иные виды противопожарных систем:

Пенные.Используются в основном для тушения пожаров класса В (горение жидкостей).
Газовые.Эффективны в помещениях с малой площадью. Устанавливаются там, где контакт имущества или оборудования с прочими ОТВ наносит вред (библиотеки, галереи, серверные центры и т. п.). Опасны для человека, требуют герметизации.
Порошковые.Химически агрессивные компоненты порошка способны принести вред человеку. Также – портят имущество. Зато такая система дешевле и проще в содержании, а также не требует установки дополнительного оборудования.

При выборе системы пожаротушения необходимо учесть, в каких условиях она будет эксплуатироваться. Важно задуматься заранее, нанесёт ли используемое ОТВ ущерб имуществу, навредит ли людям.

Виды автоматических установок пожаротушения: водяные, газовые, порошковые, пенные и аэрозольные установки

Зачастую выбор средств локализации пожара и оборудования стоит едва ли не на последнем месте у руководителей компаний. Большинство уверено, что возгорание случится где угодно, только не на их предприятии. И очень удивляются, когда приходится тушить пожар любыми подручными средствами, а потом решать проблемы с контролирующими органами.

Хотите вы этого или нет, но пожарная безопасность — это обязательная статья расходов предприятия, которую нельзя вычеркнуть из бюджета. А вот сэкономить можно, если грамотно рассчитать подходящий комплекс и точно определить специфику объекта. Как это сделать правильно? Какой принцип действия автоматических установок пожаротушения и кто может помочь разобраться? Ответы в нашей статье.

Содержание

Что такое автоматическая установка пожаротушения и что она делает?

АУПТ — это комплекс средств и оборудования, который срабатывает при критическом значении температуры и задымления на объекте. Именно эта система локализует и устраняет очаг возгорания в момент его появления. Простыми словами, автономная установка способна:

Следить за повышением уровня дыма, температурой и источником пожара;
Включать световые и звуковые извещатели;
Управлять эвакуацией сотрудников;
Нейтрализовать огонь до приезда МЧС.

Область применения АУПТ

Автоматическая система имеет широкие возможности настройки. Она рекомендуется к установке на различных объектах:

производственные помещения;
офисные здания;
объекты розничной сети;
оптовые базы и склады;
хранилища и архивы;
автосервисы и ремонтные мастерские;
отдельно стоящие дата-центры и серверные;
автостоянки и гаражные комплексы.

Классификация автоматических установок пожаротушения и специфика применения

Оборудование, которое используется для локализации воспламенения, различается по своим конструктивным особенностям. И делится на два вида:

Модульное;
Агрегатное.

Помимо этого, установка оснащается специальными блоками. И позволяет управлять комплексом мер вручную или с помощью современных электронных систем. Поэтому АУПТ способна работать с несколькими типами автоматических средств тушения пожара:

роботизированные установки;
объемные комплексы;
поверхностные приборы;
локальные узлы.

Но что представляют собой автоматические системы пожаротушения с разным наполнением? Лучше пена или порошок? Ответы вы можете получить у наших экспертов прямо сейчас.

Водяные установки

Системы, которые работают на воде, отличаются по устройству распылителей:

дренчерные — чаще применяются в качестве водяной завесы в местах большого скопления людей и при тушении складов с нефтепродуктами или оборудованием;
спринклерные — подходят для зданий, помещений и хранилищ с высоким уровнем пожароопасности, когда нейтрализация пожара проводится одновременно на всей площади объекта.

Главное преимущество подобных установок — это низкая эксплуатационная стоимость и возможность транспортировать воду на большие расстояния. В то же время аппараты наиболее эффективны для тушения, если встроены в водопроводную систему здания. Но есть и минусы: при всей надежности система не подойдет для локализации пламени в офисе, где есть электрооборудование.

Газовый комплекс

Совокупность элементов для локализации очага возгорания, где используются:

разбавители (например, аргон или азот) — установки с таким содержимым имеют внушительные габариты. Идеальны, если позволяет место;
хладоны или ингибиторы — подобные системы чрезвычайно компактны и эффективны для маленьких предприятий;
перфторкетоны — установки отличаются высокой экологичностью и широким спектром действий. Не наносят вред имуществу. Применяются недавно и считаются удачной новинкой.

Порошковые системы

Наиболее популярный вариант. В большей степени из-за широкой сферы использования. Такие установки способны устранять пожары различного уровня сложности. Их применяют даже на объектах, где необходимо тушить электрооборудование, которое находится во включенном состоянии.

Кроме этого, автономный комплекс рекомендован к размещению рядом с электрощитовыми, для точечной локализации очага возгорания или на всей площади подсобного помещения. Но есть минусы. Порошковую систему нельзя использовать на складах, где хранятся химические смеси и горючие материалы, способные тлеть без поступления кислорода.

Пенный комплекс

Совокупность устройств, которые рекомендуются к размещению на объектах хранения горючих материалов, легковоспламеняющихся составов и нефтепродуктов. Подразделяются на спринклерные и дренчернерные. АУПТ пенного типа схожи по конструктивным особенностям с водяными системами, за исключением наличия резервуара и отдельного хранения веществ.

Комплексы чрезвычайно эффективны при тушении нефти и ее производных. Также можно отметить способность быстро растекаться, что способствует оперативной локализации возгорания. Из минусов отметим медленное заполнение объемов и высокую стоимость эксплуатации. Кроме этого, пенный состав необходимо утилизировать.

Аэрозольная установка

Принцип работы основан на сочетании компонентов, способных оперативно нейтрализовать очаг возгорания. Система известна более двух веков, изначально для наполнения использовали смесь глины и воды. Но в связи с крайне низкой эффективностью производство было заморожено. Современные установки оправданы лишь при точечном тушении пожара. Их нельзя использовать в местах хранения:

Легковоспламеняющихся и самовозгорающихся материалов;
Полимеров и химических жидкостей, склонных к тлению;
Пирофорных составов и металлических порошков.

Аэрозольные установки не отличаются экологичностью и чрезвычайно вредны для органов дыхания человека. По этой причине их не ставят в помещениях большого скопления людей, которые нельзя быстро покинуть, или в которых нет запасного выхода. Пренебрегать этим правилом не стоит. При проведении проверки инспектор МЧС обращает на подобные вещи особое внимание.

Какие здания подлежат защите автоматическим пожаротушением

По желанию владельцев АУПТ комплексы можно разместить в любых помещениях. Но есть и обязательные требования. Системы должны быть в производственных, складских, общественных зданиях и сооружениях, согласно 123 ФЗ и соответствующим нормативным актам и постановлениям. Кроме этого, устройства располагают в следующих помещениях:

Шахты и хранилища;
Центры обработки данных и серверные;
Подземные и изолированные стоянки;
Площадки культурно-бытового назначения;
Цеха в подвальных помещениях.

Технические требования к разным видам систем и установок автоматического пожаротушения

Основной свод правил касается методов запуска АУПТ, объема пены (воды, газа и т.д), надежности узлов, способах контроля, скорости реагирования и других параметров. Продолжительность выпуска и инерционность в обязательном порядке должны отвечать прописанным требованиям. Отклонения допускаются в определенных рамках. Подробности можно уточнить у нашего специалиста.

Чем должны быть обеспечены автоматические установки тушения

В данном случае исключений нет. Каждая АУПТ обязана соответствовать техническим требованиям и иметь следующие компоненты, узлы и возможности:

первичные документы — проект, акты приемки, техпаспорт и сертификат;
таблички с предупреждением об опасности;
автопереключение на резервный источник питания;
извещатели световые и звуковые;
баллоны, резервуар и пульт для централизованных систем;
пуск — автоматический, оперативный, дистанционный, ручной и местный, с защитой и выводом;
оросители, модули и насадки на каждую зону;
автоматический перезапуск на резервные помпы и электроприводы;
своевременное удаление пены, воды, газа или порошка;
защищенные узлы управления:
пожарные боксы и станции с защитой перегородками и дверями;
изолированные кнопки с остеклением или сетчатыми крышками;
своевременная подача, слив и заполнение трубопроводов;
допустимое срабатывание сигнализации при изменении давления;
водные системы с автоматическим управлением;
обязательное зонирование на коллекторах;
реакция с задержкой на эвакуацию персонала;
автопроверка и контроль исправности работы;
сигналы при обрыве или падении уровня жидкости и давления;
заземление и зануление.

Можно ли самому рассчитать систему пожаротушения?

Можно, имея специальные знания, соблюдая правила и методику работы с каждым типом АУПТ. Гораздо проще и быстрее обратиться к специалисту, который не только подберет оборудование под задачи вашего предприятия, но и учтет следующие данные:

Шаг, типоразмер, высоту установки, место для датчиков и оросителей;
Зазор от стены для распылителей;
Длину, диаметр, протяженность труб и количество соединений;
Интенсивность, предполагаемый расход и продолжительность орошения;
Объем и системные характеристики установки;
Подробный гидравлический расчет давления;
Параметры герметичности и обязательное зонирование помещений.

Современные системы АУПТ высокоэффективно локализуют очаг возгорания еще до приезда пожарной команды. Это помогает владельцу предприятия избежать крупного материального ущерба и не допустить жертв. Узнать стоимость автоматической установки пожаротушения, получить расчет и записаться на бесплатную консультацию можно в чате или через форму обратной связи.

Системы пожарной сигнализации 101: Типы и процесс установки

Системы пожарной сигнализации являются очень важной частью любого бизнеса. Крайне важно установить систему пожарной сигнализации поблизости в качестве меры предосторожности против случайных пожаров.

Установки пожарной сигнализации служат для спонтанного оповещения вас в случае возникновения случайного пожара. Система пожарной сигнализации уведомляет вас, когда вы заняты, работаете или занимаетесь домашними делами. Получив уведомление, вы можете принять меры по тушению пожара и предотвращению дальнейших человеческих жертв и гибели имущества. Мы в Fireserv понимаем важность установки пожарной сигнализации поблизости, поэтому мы оснащены широким спектром пожарной сигнализации и противопожарного оборудования. Мы доступны 24*7 к вашим услугам. Все, что вам нужно сделать, это позвонить нам по номеру горячей линии.

Чтобы правильно установить пожарную систему в вашем помещении, будь то жилое или коммерческое помещение, важно понимать, какие существуют типы пожарной сигнализации.

Доступны два типа пожарной сигнализации, которые можно установить в вашем коммерческом помещении. Их можно разделить на следующие категории:

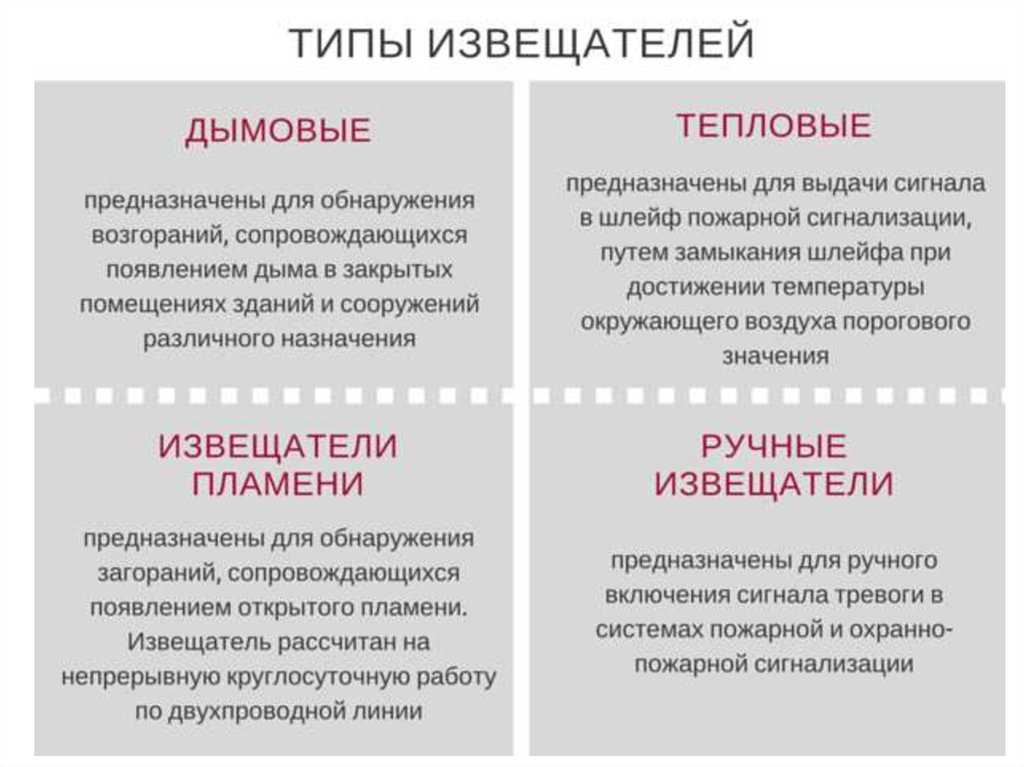

Доступны пожарные извещатели различных типов, некоторые из которых перечислены ниже:

Обычные пожарные извещатели: Обычные пожарные извещатели работают по разным зонам, подключенным с помощью проводов к главному пульту управления. Эта комплексная пожарная сигнализация позволяет контролировать различные части здания с помощью единой панели управления. Вы можете установить пожарную сигнализацию, подключенную к одному ПКП, в разных частях здания. Он также отправляет оповещения, когда пожарная сигнализация сломана и нуждается в ремонте.

Адресные пожарные извещатели: Адресные пожарные извещатели умеют контролировать пожарные извещатели, установленные в вашем здании. Они совместимы как с автоматической, так и с ручной пожарной сигнализацией. Вы можете следить за работой пожарной сигнализации, установленной в разных частях здания. Адресные пожарные извещатели немного дороже по сравнению с другими пожарными извещателями, поскольку они оснащены функцией мониторинга.

Гибридные пожарные извещатели: Гибридные пожарные извещатели представляют собой комбинацию как обычных, так и адресных пожарных извещателей. Он состоит из зональной функции обычных пожарных извещателей и функции адресного мониторинга адресных пожарных извещателей.

Fireserv — ваш надежный партнер в вопросах обеспечения пожарной безопасности и принятия мер предосторожности. Наши специалисты по пожарной безопасности готовы предоставить лучшие услуги по доступным ценам. Мы расширяем услуги по огнетушителям, пожарной сигнализации, системам пожаротушения, спринклерным системам, сигнализациям выходных дверей и многому другому.

Позвоните нам сегодня по телефону
(800) 567-5740

Присоединяйтесь к нашему списку рассылки

Получить цитату

. BS5839 Руководство по категориям систем пожарной сигнализации

Британский стандарт (BS5839) разделяет конструкции систем пожарной сигнализации на различные классификации систем. В этой статье рассматриваются различные типы категорий пожарной сигнализации и классификации систем для общественных, коммерческих и промышленных зданий.

BS5839 Разделяет системы пожарной сигнализации на 3 категории.

Эти 3 категории: системы категории P , системы категории L и системы категории M .

Вот описания этих категорий.

Все системы, описанные ниже, должны иметь ручные извещатели на всех конечных выходах, входах на лестничные клетки и в коридорах, где люди не должны проходить более 45 метров для срабатывания извещателя.

Системы пожарной сигнализации категории P

BS5839 Системы пожарной сигнализации категории P разработаны специально для защиты имущества. Системы категории P делятся на 2 классификации P1 или P2.

Основной задачей системы пожарной сигнализации категории P1 является максимально раннее предупреждение о пожаре, чтобы свести к минимуму время между возгоранием и прибытием пожарных.

Разница между системами P1 и P2 заключается в том, что система P1 предназначена для защиты всего здания, тогда как система P2 устанавливается только в определенных частях здания. Эти определенные части здания могут быть зонами с чрезвычайно высоким риском пожара или опасностью.

Системы пожарной сигнализации категории L

Основной целью системы пожарной сигнализации BS5839 категории L является защита жизни. Эти системы делятся на 5 классификаций L1, L2, L3, L4 и L5

BS5839 Классификация L1 Пожарная сигнализация

A BS5839Классификация L1 включает автоматическое обнаружение пожара во всех помещениях, на всех путях эвакуации и во всех пустотах высотой более 800 мм. Звуковые оповещатели, расположенные по всему зданию, обеспечивают уровень шума не менее 65 дБ(А) по всему зданию и 75 дБ(А) у изголовья кровати, где есть риск заснуть. В районах с высоким уровнем окружающего шума уровень звука пожарной сигнализации должен быть на 5 дБ(А) выше нормального уровня шума, но не более 120 дБ(А).

BS5839, классификация L2 Системы пожарной сигнализации

Система BS5839, классификация L2, должна включать автоматическое обнаружение пожара на всех путях эвакуации и в помещениях, ведущих к путям эвакуации. Система L2 может также включать в себя дополнительные зоны, считающиеся повышенным риском, не включенные в пути эвакуации и прилегающие помещения, например, котельные. Оповещатели в здании должны соответствовать описанию в описании категории L1 стандарта BS5839, как указано выше.

B S5839 Класс L3 Системы пожарной сигнализации

хотя он не должен включать дополнительные области, которые считаются имеющими высокий риск пожара. Оповещатели в здании должны соответствовать описанию в описании категории L1 стандарта BS5839, как указано выше.

BS5839, классификация L4 Системы пожарной сигнализации

Система BS5839, классификация L4, включает автоматическое обнаружение пожара только на путях эвакуации, но не в смежных помещениях согласно классификациям L2 и L3. Оповещатели в здании должны соответствовать описанию в описании категории L1 стандарта BS5839, как указано выше.

БС5839Системы пожарной сигнализации класса L5

Система класса BS5839 L5 предназначена для зданий, для которых определена особая пожароопасность, требующая особого внимания. Например, если есть область с высоким риском возгорания, которая считается заслуживающей автоматического обнаружения, но также необходима ручная система, то она будет обозначаться как L5/M. Оповещатели в здании должны соответствовать описанию в описании категории L1 стандарта BS5839, как указано выше.
