Классификация цап. Классификация и принципы работы цифро-аналоговых преобразователей (ЦАП) — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое цифро-аналоговый преобразователь. Какие бывают типы ЦАП. Как работают основные виды ЦАП. Какие ключевые характеристики влияют на качество работы ЦАП. Где применяются цифро-аналоговые преобразователи.

Содержание

Что такое цифро-аналоговый преобразователь (ЦАП)

Цифро-аналоговый преобразователь (ЦАП) — это устройство, которое преобразует цифровой сигнал в аналоговый. ЦАП принимает на вход цифровой код и выдает на выходе соответствующее ему аналоговое напряжение или ток.

Основная функция ЦАП заключается в преобразовании дискретных цифровых значений в непрерывный аналоговый сигнал. Это позволяет соединять цифровые системы с аналоговыми устройствами.

Принцип работы цифро-аналогового преобразователя

Принцип работы ЦАП основан на суммировании взвешенных значений. Входной цифровой код разбивается на отдельные биты. Каждому биту соответствует определенный вес (коэффициент). Значения битов умножаются на соответствующие веса и суммируются. В результате получается аналоговая величина, пропорциональная входному коду.

Функция преобразования ЦАП имеет вид:

U_вых = U_оп * (D / 2^N)

Где:
U_вых — выходное напряжение
U_оп — опорное напряжение
D — входной цифровой код
N — разрядность ЦАП

Основные типы цифро-аналоговых преобразователей

Существует несколько основных типов ЦАП:

ЦАП с суммированием весовых токов
ЦАП на матрице R-2R
ЦАП с широтно-импульсной модуляцией
Сигма-дельта ЦАП
ЦАП с делением напряжения

Рассмотрим принцип работы некоторых из них подробнее.

ЦАП с суммированием весовых токов

В этом типе ЦАП используется набор источников тока, соответствующих весам разрядов входного кода. Токи, соответствующие единичным битам, суммируются на резисторе нагрузки, формируя выходное напряжение.

Достоинства: высокое быстродействие, простота реализации.
Недостатки: сложность изготовления прецизионных источников тока, чувствительность к температуре.

ЦАП на матрице R-2R

Использует резистивную матрицу R-2R для формирования весовых коэффициентов. Матрица состоит из резисторов номиналом R и 2R, соединенных определенным образом. Входной код управляет ключами, подключающими разряды к матрице.

Достоинства: высокая линейность, нечувствительность к разбросу номиналов, простота реализации.
Недостатки: относительно низкое быстродействие.

ЦАП с широтно-импульсной модуляцией

Формирует выходной сигнал в виде последовательности прямоугольных импульсов переменной длительности. Среднее значение такого сигнала пропорционально входному коду. Для получения аналогового сигнала используется фильтр нижних частот.

Достоинства: простота реализации, высокая линейность.
Недостатки: необходимость фильтрации выходного сигнала.

Ключевые характеристики цифро-аналоговых преобразователей

Основные параметры, определяющие качество работы ЦАП:

Разрядность — количество двоичных разрядов входного кода
Разрешающая способность — минимальное изменение выходного сигнала
Нелинейность — отклонение реальной характеристики от идеальной
Монотонность — отсутствие локальных экстремумов характеристики
Время установления — время перехода в новое состояние
Частота дискретизации — максимальная частота обновления выхода

Области применения цифро-аналоговых преобразователей

ЦАП широко используются в различных областях техники:

Аудиотехника — для воспроизведения цифрового звука
Видеотехника — для формирования аналогового видеосигнала
Системы управления — для управления исполнительными механизмами
Измерительная техника — в составе цифровых измерительных приборов
Телекоммуникации — для модуляции сигналов

ЦАП являются ключевым элементом, обеспечивающим взаимодействие цифровых и аналоговых устройств в современной электронике.

Сравнение основных типов цифро-аналоговых преобразователей

Рассмотрим сравнительные характеристики основных типов ЦАП:

Тип ЦАП	Разрядность	Быстродействие	Линейность	Сложность реализации
С суммированием токов	До 12 бит	Высокое	Средняя	Средняя
На матрице R-2R	До 16 бит	Среднее	Высокая	Низкая
С ШИМ	До 8 бит	Низкое	Высокая	Низкая
Сигма-дельта	До 24 бит	Низкое	Очень высокая	Высокая

Как видно из таблицы, каждый тип ЦАП имеет свои преимущества и недостатки. Выбор конкретной реализации зависит от требований к параметрам преобразователя в конкретном приложении.

Перспективы развития цифро-аналоговых преобразователей

Основные направления совершенствования ЦАП:

Повышение разрядности и точности преобразования
Увеличение быстродействия
Снижение энергопотребления
Интеграция дополнительных функций
Уменьшение размеров и стоимости

Развитие технологий производства интегральных схем позволяет постоянно улучшать характеристики ЦАП. Это открывает новые возможности их применения в различных областях техники.

типы, классификация, принцип работы, назначение — ABC IMPORT

Содержание статьи:

Приложения
Обзор
Упрощенная функциональная схема 8-битного инструмента
Аудио
Механическая конструкция
Основные типы цифро-аналоговых преобразователей
Производительность
Максимальная частота
Монотонность
Общее гармоническое искажение и шум (THD + N)
Диапазон
Классификация цифро-аналоговых преобразователей
Усиление
Производительность в частотной области
Основные операции ЦАП

В электронике схема ЦАП представляет собой своеобразную систему. Именно она преобразует цифровой сигнал в аналоговый.

Существует несколько схем ЦАП. Пригодность для конкретного применения определяется показателями качества, включая разрешение, максимальную частоту дискретизации и другие.

Цифро-аналоговое преобразование может ухудшить посыл сигнала, поэтому необходимо найти такой инструмент, который имеет незначительные ошибки с точки зрения применения.

Приложения

ЦАП, как правило, применяются в музыкальных проигрывателях с целью переустройства числовых потоков информации в аналоговые аудиосигналы. Они, кроме того, используются в телевизорах и мобильных телефонах с целью переустройства, соответственно, видеоданных в видеосигналы, которые подсоединяются к драйверам экрана с целью отражения монохроматических либо разноцветных изображений.

Вам будет интересно:Что такое GoPro? Обзор лучших моделей камер и их описание

Именно эти два приложения используют схемы ЦАП на противоположных концах компромисса между плотностью и количеством пикселей. Аудио — это низкочастотный тип с высоким разрешением, а видео — высокочастотный вариант с низким и средним изображением.

Из-за сложности и необходимости точно подобранных компонентов все, кроме самых специализированных ЦАП, реализованы в виде интегральных микросхем (ИС). Дискретные связи, как правило, являются чрезвычайно быстродействующими энергосберегающими типами с низким разрешением, которые используются в военных радиолокационных системах. Очень высокоскоростное испытательное оборудование, особенно пробоотборные осциллографы, также могут использовать дискретные ЦАП.

Обзор

Вам будет интересно:Что такое рекордер? Самая популярная модель

Частично-постоянный выходной сигнал обычного ЦАП без фильтра встраивается практически в любое устройство, а начальное изображение или конечная полоса пропускания конструкции сглаживают отклик шага в непрерывную кривую.

Отвечая на вопрос: «Что такое ЦАП?», стоит отметить, что данный компонент преобразует абстрактное число конечной точности (обычно двоичная цифра с фиксированной запятой) в физическую величину (например, напряжение или давление). В частности, цифро-аналоговое преобразование часто используется для изменения данных временных рядов в непрерывно изменяющийся физический сигнал.

Идеальный ЦАП преобразует абстрактные цифры в концептуальную последовательность импульсов, которые затем обрабатываются с помощью фильтра реконструкции, используя некоторую форму интерполяции для заполнения данных между импульсами. Обычный практический цифро-аналоговый преобразователь изменяет числа в кусочно-постоянную функцию, составленную из последовательности прямоугольных моделей, которые создаются с удержанием нулевого порядка. Кроме того, отвечая на вопрос: «Что такое ЦАП?» стоит отметить и другие методы (например, основанные на дельта-сигма-модуляции). Они создают выход с модулированной плотностью импульсов, который можно аналогичным образом фильтровать для получения плавно изменяющегося сигнала.

Согласно теореме отсчетов Найквиста-Шеннона ЦАП может реконструировать исходную вибрацию из выборочных данных при условии, что его зона внедрения соответствует определенным требованиям (например, импульс основной полосы частот с линией пропускания меньшей плотности). Цифровая выборка представляет ошибку квантования, которая проявляется как шум низкого уровня в восстановленном сигнале.

Упрощенная функциональная схема 8-битного инструмента

Вам будет интересно:Клиромайзер Joyetech Delta: отзывы, фото

Сразу же стоит отметить, что самой популярной моделью является цифро-аналоговый преобразователь Real Cable NANO-DAC.

ЦАП является частью передовой технологии, которая внесла значительный вклад в цифровую революцию. Для иллюстрации стоит рассмотреть типичные междугородние телефонные звонки.

Голос вызывающего абонента преобразуется в аналоговый электрический сигнал с помощью микрофона, а затем данный импульс изменяется уже в цифровой поток вместе с ЦАП. Вслед за тем последний разделяется на сетевые пакеты, где он может быть отправлен вместе с другими цифровыми данными. И это может быть необязательно аудио.

Затем пакеты принимаются в месте назначения, но каждый из них может идти по совершенно разному маршруту и даже не достигать места назначения в правильном порядке и в нужное время. Цифровые речевые данные затем извлекаются из пакетов и собираются в поток общих данных. ЦАП преобразует это обратно в аналоговый электрический сигнал, который приводит в действие аудиоусилитель (например, цифро-аналоговый преобразователь Real Cable NANO-DAC). А он, в свою очередь, активирует громкоговоритель, который, наконец, производит необходимый звук.

Аудио

Большинство современных акустических сигналов хранятся в цифровом виде (например, MP3 и CD). Для того чтобы их можно было услышать через динамики, они должны быть преобразованы в похожий импульс. Таким образом можно найти цифро-аналоговый преобразователь для телевизора, проигрывателя компакт-дисков, цифровых музыкальных систем и звуковых карт для ПК.

Специализированные автономные ЦАП также можно найти в высококачественных Hi-Fi системах. Обычно они принимают цифровой выход совместимого проигрывателя компакт-дисков или выделенного транспорта и преобразуют сигнал в аналоговый выход линейного уровня, который затем можно подавать в усилитель для управления динамиками.

Подобные цифро-аналоговые преобразователи можно найти в цифровых столбцах, таких как колонки USB, и в звуковых картах.

В приложениях, использующих трансляцию голоса по IP, источник должен быть сначала оцифрован для передачи, поэтому он подвергается преобразованию через АЦП, а затем преобразовывается в аналоговый с использованием ЦАП на принимающей стороне. Например, такой способ применяется для некоторых цифро-аналоговых преобразователей (телевизор).


Сэмплирование имеет тенденцию работать в совершенно ином масштабе, в целом, благодаря крайне нелинейному отклику как электронно-лучевых трубок (для которых предназначалось подавляющее большинство работ по созданию цифрового видео), так и человеческого глаза, используя гамма-кривую для обеспечения появление равномерно распределенных ступеней яркости по всему динамическому диапазону дисплея. Отсюда необходимость использования RAMDAC в компьютерных видеоприложениях с довольно глубоким цветовым разрешением, чтобы непрактично создавать жестко закодированное значение в ЦАП для каждого выходного уровня каждого канала (например, для Atari ST или Sega Genesis понадобится 24 таких значения; для 24-битной видеокарты потребуется 768).

Вам будет интересно:Мобильный графический ускоритель Radeon HD 5650: назначение, параметры и производительность

Учитывая это врожденное искажение, для телевизионного или видеопроектора нередко правдиво заявляется, что линейный коэффициент контрастности (разница между самыми темными и яркими выходными уровнями) составляет 1 000:1 или более. Это эквивалентно 10 битам верности звука, даже если он может только принимать сигналы с 8-битной точностью и использовать ЖК-панель, отображающую едва лишь шесть или семь бит на канал. На этой основе публикуются обзоры ЦАПов.

Видеосигналы от цифрового источника, такого как компьютер, должны быть преобразованы в аналоговую форму, если необходимо их отображение на мониторе. С 2007 года похожие входы использовались чаще, чем цифровые, но это изменилось, так как плоские дисплеи с подключениями DVI или HDMI стали более распространенными. Однако ЦАП для видео встроен в любой цифровой видеоплейер с такими же выходами. Цифро-аналоговый преобразователь звука обычно интегрируется с некоторой памятью (ОЗУ), которая содержит таблицы реорганизации для гамма-коррекции, контрастности и яркости, чтобы создать приспособление под названием RAMDAC.

Устройство, которое отдаленно связано с ЦАП, представляет собой потенциометр с цифровым управлением, используемый для улавливания сигнала.

Механическая конструкция

Например, в печатной машинке IBM Selectric уже используется неручной ЦАП для управления шариком.

Схема цифро-аналогового преобразователя выглядит так.

Однобитовый механический привод принимает два положения: одно при включении, другое при выключении. Движение нескольких однобитовых исполнительных механизмов может быть объединено и взвешено с помощью устройства без колебаний для получения более точных шагов.

Именно пишущая машинка IBM Selectric использует такую систему.

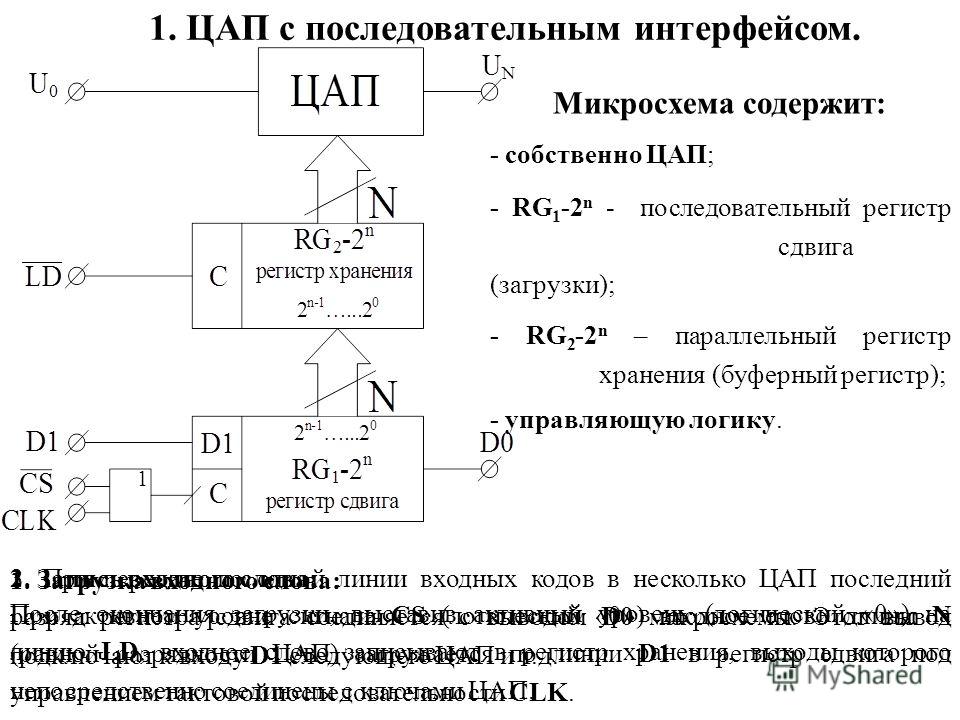

Основные типы цифро-аналоговых преобразователей

Широтно-импульсный модулятор, где стабильный ток или напряжение переключается в низкочастотный аналоговый фильтр с длительностью, определяемой с помощью цифрового входного кода. Этот метод зачастую применяется с целью управления скоростью электродвигателя и затемнения светодиодных ламп.

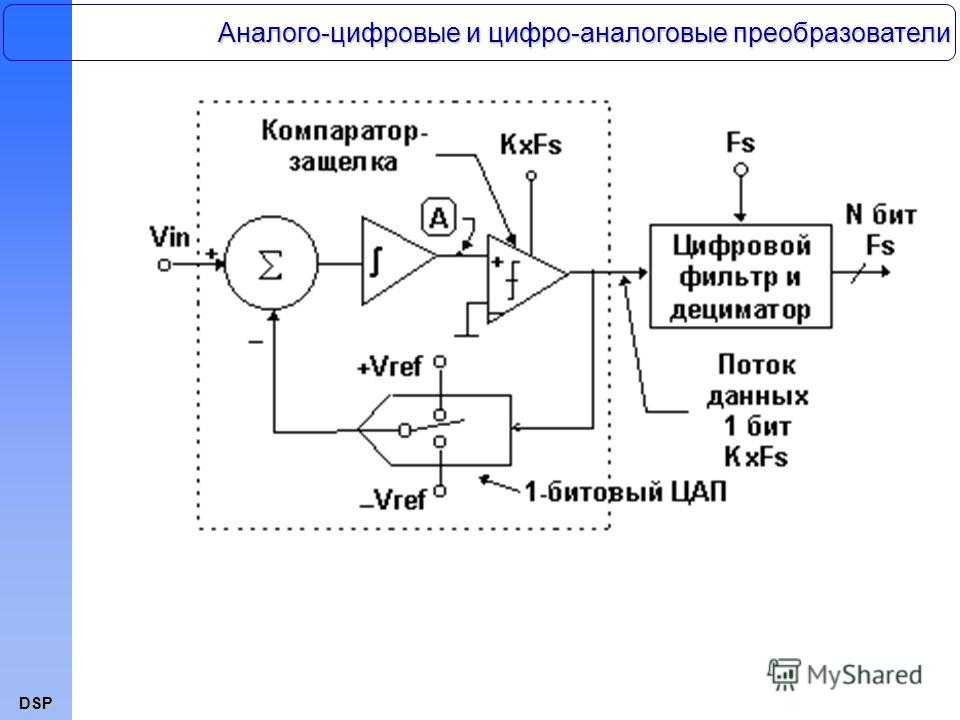

Цифро-аналоговый аудио-преобразователь с избыточной дискретизацией или интерполяционные ЦАП, например, использующие дельта-сигма-модуляцию, используют метод изменений плотности импульсов. Скорости более 100 тысяч выборок в секунду (например, 180 кГц) и разрешение 28 бит достижимы с помощью устройства с дельта-сигмой.

Двоично-взвешенный элемент, который содержит отдельные электрические компоненты для каждого бита ЦАП, подключенного к точке суммирования. Именно она может складывать операционный усилитель. Сила тока источника пропорциональна весу бита, которому он соответствует. Таким образом, все ненулевые биты кода суммируются с весом. Это происходит, поскольку они имеют в распоряжении один и тот же источник напряжения. Это единственный из наиболее быстрых способов преобразования, но он не идеален. Так как есть проблема: низкая верность из-за больших данных, необходимых для каждого отдельного напряжения или тока. Такие высокоточные компоненты дорогие, поэтому этот тип моделей обычно ограничен 8-битным разрешением или даже меньше. Коммутируемый резистор имеет назначение цифро-аналоговых преобразователей в параллельных источниках сети. Отдельные экземпляры включены в электричество на основе цифрового входа. Принцип работы цифро-аналогового преобразователя этого типа заключается в коммутируемом источнике тока ЦАП, из которого выбираются разные ключи на основе числового входа.

Он включает синхронную конденсаторную линию. Эти единичные элементы подключаются или отключаются с помощью специального механизма (лапки), который находится около всех штекеров.

Цифро-аналоговые преобразователи лестничного типа, который представляет собой бинарный-взвешенный элемент. Он, в свою очередь, использует повторяющуюся структуру каскадных значений резистора R и 2R. Это повышает точность из-за относительной простоты изготовления механизма с одинаковым номиналом (или источников тока).

Последовательное наступление либо цикличный ЦАП, который один за другим строит выходные данные в течение каждого этапа. Отдельные биты цифрового входа обрабатываются всеми разъемами, пока не будет учтен весь объект.

Термометр — кодированный ЦАП, который содержит равный резистор или ток-источник сегмент для каждого возможного значения выхода ЦАП. 8-разрядный ЦАП градусника будет располагать 255 элементами, а 16-заряженный ЦАП термометра будет иметь 65 535 частей. Это, пожалуй, самая быстрая и высокоточная архитектура ЦАП, но за счет высокой стоимости.

Благодаря этому типу ЦАП достигнуты скорости преобразования более одного миллиарда выборок в секунду.

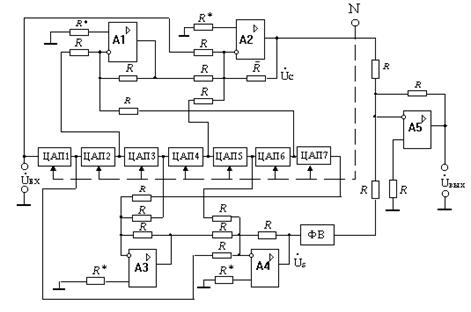

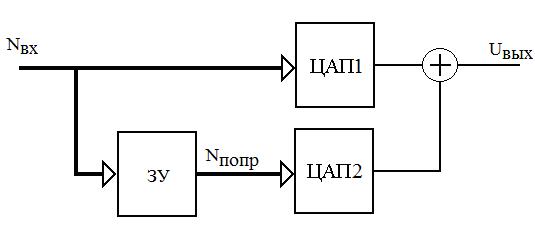

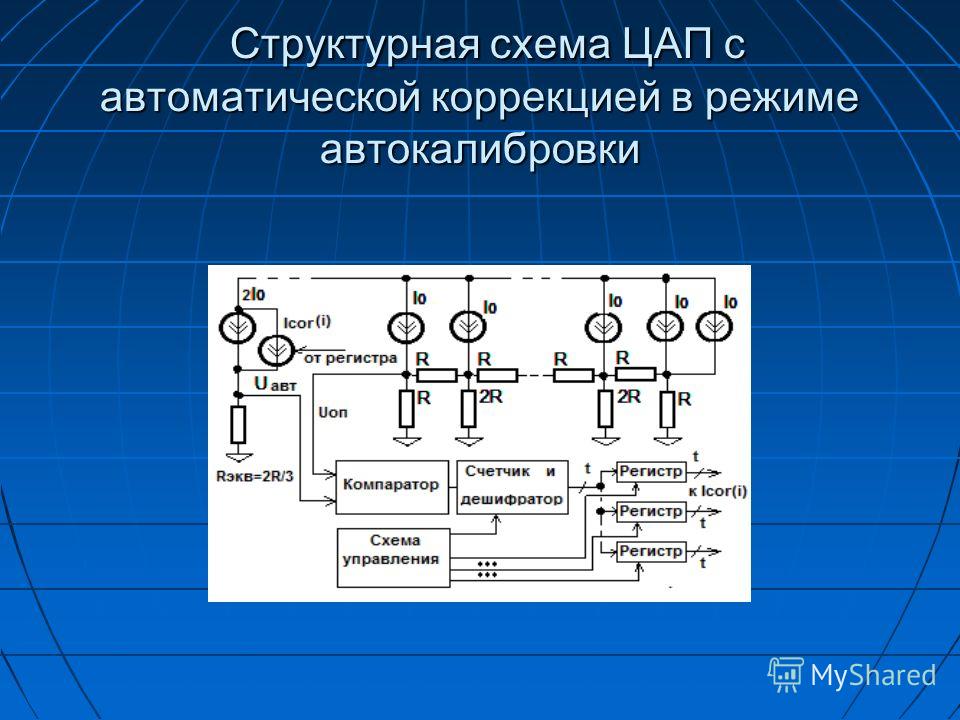

Гибридные ЦАПы, которые используют комбинацию вышеуказанных методов в одном преобразователе. Большинство интегральных микросхем ЦАП относятся к этому типу из-за сложности одновременного получения низкой стоимости, большой скорости и правильности в одном приборе.

Сегментированный ЦАП, который объединяет принцип кодирования термометра для старших разрядов и двоичного взвешивания для младших компонентов. Таким образом достигается компромисс между точностью (с помощью принципа кодирования термометра) и количеством резисторов или источников тока (с использованием бинарного взвешивания). Глубокое устройство с двойным действием означает сегментацию 0 %, а конструкция с полным термометрическим кодированием — имеет 100 %.

Большинство DACS, представленные в этом списке, полагаются на постоянное опорное напряжение, чтобы создать их выходное значение. В качестве альтернативы умножающий ЦАП принимает переменное входное напряжение для их преобразования. Это накладывает дополнительные конструктивные ограничения на полосу пропускания схемы реорганизации. Теперь понятно, для чего нужны цифро-аналоговые преобразователи разных видов.

Производительность

ЦАП очень важны для плодотворности системы. Наиболее значительные характеристики этих устройств — это разрешение, которое создано для применения цифро-аналогового преобразователя.

Количество возможных выходных уровней, которые ЦАП предназначены для воспроизведения, обычно указывается как количество битов, которые оно использует, именно это является основанием два логарифма числа уровней. Например, 1-битный ЦАП предназначен для воспроизведения двух, тогда как 8-битный создан для 256 схем. Дополнение связано с эффективным числом битов, которое является измерением фактического позволения, достигнутого ЦАП. Разрешение определяет глубину цвета в видеоприложениях и битовую частоту звука в аудиоустройствах.

Максимальная частота

Вам будет интересно:Как отправлять с компьютера СМС на телефон? Пошаговая инструкция

Измерение наибольшей скорости, на которой схема ЦАП может работать и при этом вырабатывать правильный выходной сигнал, определяет взаимосвязь между ним и шириной полосы дискретизированного сигнала. Как указано выше, теорема отсчетов Найквиста – Шеннона связывает непрерывные и дискретные сигналы и утверждает, что любой сигнал может быть восстановлен с любой точностью по своим дискретным отчетам.

Монотонность

Это понятие означает способность аналогового выхода ЦАП перемещаться только в направлении, в котором движется цифровой вход. Эта характеристика очень важна для ЦАП, используемых как низкий источник сигнала частоты.

Общее гармоническое искажение и шум (THD + N)

Измерение искривлений и посторонних звуков, вносимых ЦАП в сигнал, выражается в процентах от общей мощности нежелательных гармонических искажений и шума, которые сопровождают желаемый сигнал. Это очень важная характеристика для приложений ЦАП с динамическим и малым выходом.

Диапазон

Измерение разницы между самым большим и маленьким сигналами, которые ЦАП может воспроизводить, выраженное в децибелах обычно связано с разрешением и уровнем шума.

Другие измерения, такие как искажение фазы и джиттер, также могут быть очень важны для некоторых приложений. В них есть те (например, беспроводная передача данных, композитное видео), которые могут даже полагаться на точное получение сигналов с фазовой регулировкой.

Линейная выборка звука PCM обычно работает на основе разрешения каждого бита, эквивалентного шести децибелам амплитуды (увеличение громкости или точности в два раза).

Нелинейные кодировки PCM (A-law / μ-law, ADPCM, NICAM) пытаются улучшить их эффективные динамические диапазоны различными способами — логарифмическими размерами шага между уровнями выходного звука, представленными каждым битом данных.

Классификация цифро-аналоговых преобразователей

Классификация по нелинейности разделяет их на:

Отличительная нелинейность, которая показывает, насколько два соседних кодовых значения отклоняются от безукоризненного шага 1 LSB.

Накопленная нелинейность показывает, насколько передачи ЦАП отклоняется от идеальной.

То есть идеальной характеристикой обычно является прямая линия. INL показывает, насколько фактическое напряжение при данном значении кода отличается от этой линии в младших битах.

Усиление

В конечном итоге шум ограничивается тепловым гулом, создаваемым пассивными компонентами, такими как резисторы. Для аудиоприложений и при комнатной температуре такой звук обычно составляет чуть менее 1 мкВ (микровольт) белого сигнала. Это ограничивает продуктивность менее 20 бит даже в 24-битных ЦАП.

Производительность в частотной области

Динамический диапазон без паразитов (SFDR) указывает в дБ касательство мощностей преобразованного основного сигнала и наибольшего нежелательного выброса.

Отношение шума и искажения (SNDR) указывает в дБ свойство мощностей преобразованного основного звука к его сумме.

Общее слаженное искажение (THD) является сложением мощностей всех HDi.

Если максимальная ошибка DNL меньше 1 LSB, то цифро-аналоговый преобразователь гарантированно будет однообразным. Однако многие монотонные инструменты могут иметь максимальное значение DNL больше 1 LSB.

Производительность во временной области:

Импульсная зона глитча (энергия глюка).

Неопределенность ответа.

Время нелинейности (ТНЛ).

Основные операции ЦАП

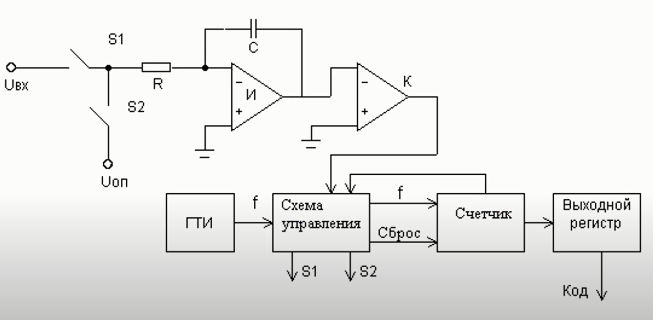

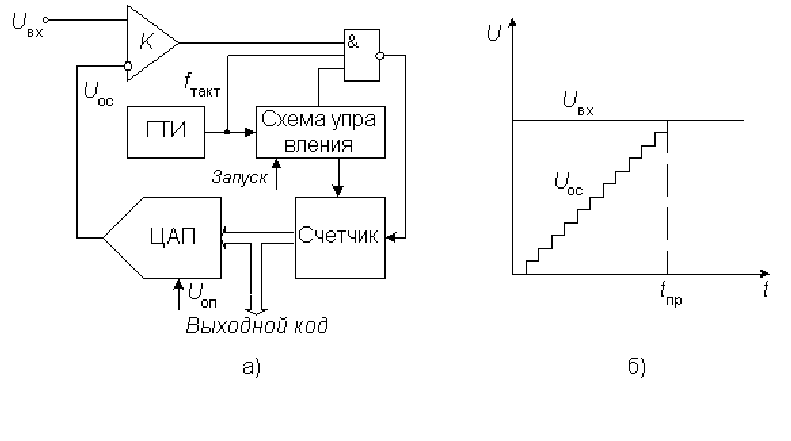

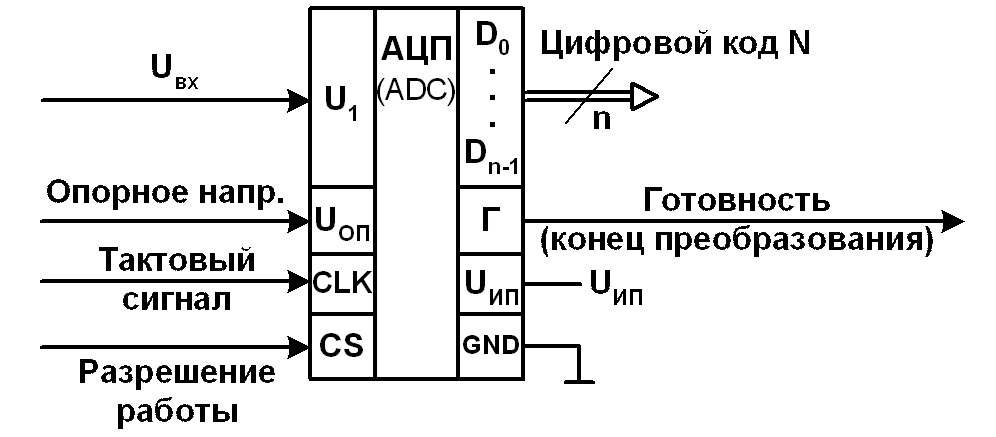

Аналого-цифровой преобразователь принимает точное число (чаще всего двоичное количество с фиксированной запятой) и преобразует его в физическую величину (например, напряжение или давление). ЦАП часто используются для реорганизации данных временных рядов конечной точности в непрерывно изменяющийся физический сигнал.

Идеальный цифро-аналоговый преобразователь берет абстрактные числа из последовательности импульсов, которые затем обрабатываются с использованием формы интерполяции для заполнения данных между сигналами. Обычный цифро-аналоговый преобразователь помещает числа в кусочно-постоянную функцию, состоящую из последовательности прямоугольных значений, которая моделируется с удержанием нулевого порядка.

Преобразователь восстанавливает исходные сигналы так, чтобы его полоса пропускания соответствовала определенным требованиям. Цифровая выборка сопровождается ошибками квантования, которые создают шум низкого уровня. Именно он добавляется к восстановленному сигналу. Минимальная амплитуда аналогового звука, который может привести к изменению цифрового, называется наименьшим значащим битом (LSB). А ошибка (округления), возникающая между аналоговым и цифровым сигналами, называется погрешностью квантования.

Источник

Основные параметры ЦАП, влияющие на выходной сигнал

Авторы: Аверченко Артем Павлович, Слисков Владислав Александрович

Рубрика: Технические науки

Опубликовано в Молодой учёный №11 (353) март 2021 г.

Дата публикации: 14. 03.2021 2021-03-14

Статья просмотрена: 278 раз

Скачать электронную версию

Скачать Часть 1 (pdf)

Библиографическое описание:

Аверченко, А. П. Основные параметры ЦАП, влияющие на выходной сигнал / А. П. Аверченко, В. А. Слисков. — Текст : непосредственный // Молодой ученый. — 2021. — № 11 (353). — С. 15-17. — URL: https://moluch.ru/archive/353/79104/ (дата обращения: 04.03.2023).

В статье рассказывается про основные параметры ЦАП, которые влияют на выходной аналоговый сигнал.

Ключевые слова: ЦАП, разрешающая способность, аналоговый сигнал, цифро-аналоговый преобразователь, цифровой код, функция преобразования.

Цифро-аналоговый преобразователь (ЦАП) — это устройство для преобразования цифрового кода в аналоговый сигнал пропорционально значению.

ЦАП используются для соединения цифровых систем управления с устройствами, управляемыми по уровню аналогового сигнала. Кроме того, цифро-аналоговый преобразователь является неотъемлемой частью многих конструкций устройств и аналого-цифровых преобразователей.

ЦАП имеет функцию преобразования. Сочетает изменение цифрового кода с изменением напряжения или тока. Функция преобразования ЦАП выражается следующим образом:

Где:

— значение выходного напряжения, соответствующее коду , подаваемое на входы ЦАП.

— максимальное выходное напряжение, соответствующее подач на входы максимального кода .

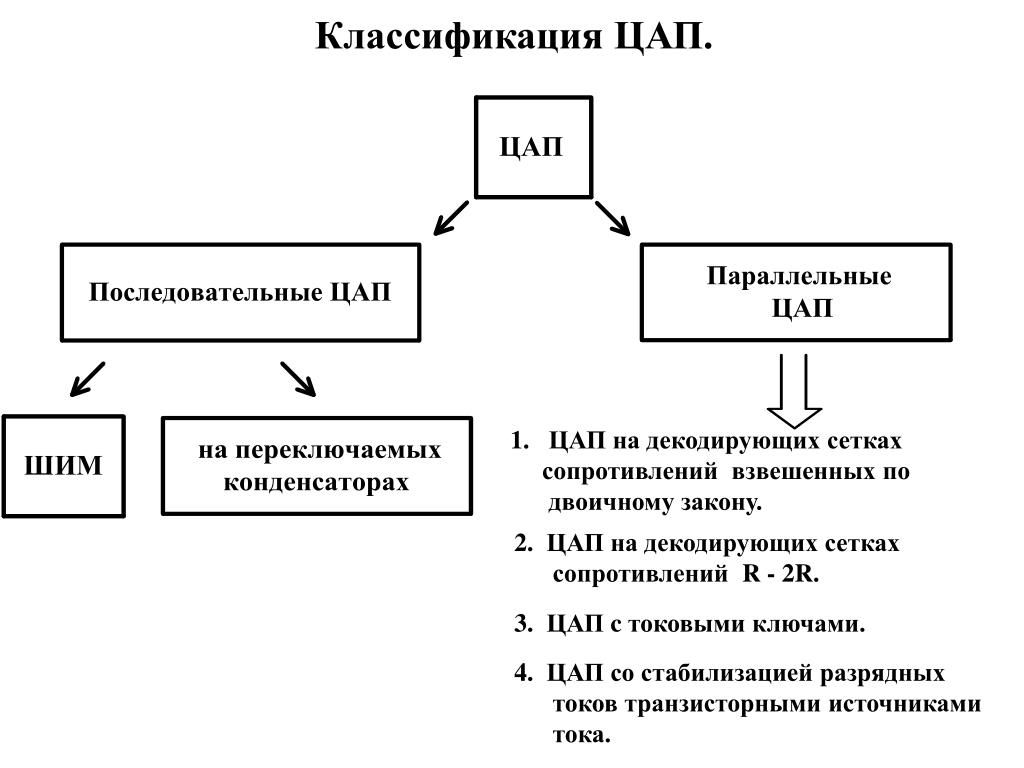

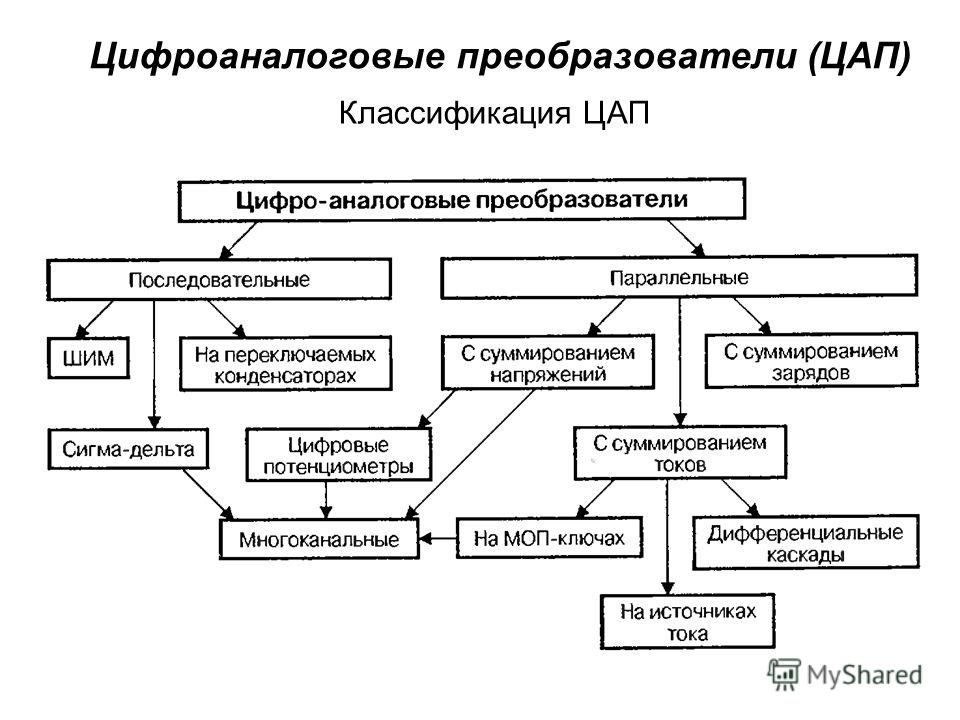

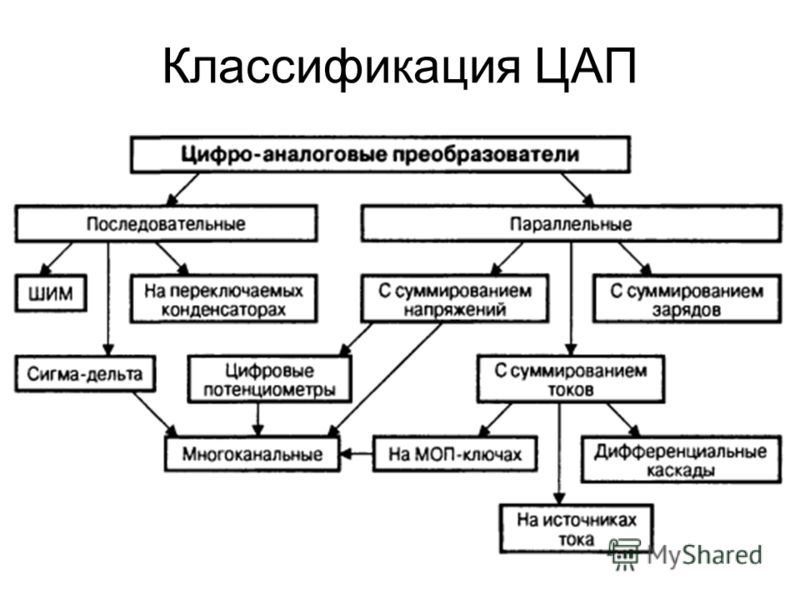

Рис. 1. Классификация ЦАП

Параметры ЦАП:

— Разрядность

— Разрешающая способность (относительная, абсолютная)

— Напряжение питания

— Уровни управляющего напряжения

— Величина опорного напряжения

— Максимальный выходной ток

Динамические параметры:

Скорость нарастания — это максимальная скорость изменения Uout (t) во время перехода. Определяется как отношение приращения ΔUout ко времени Δt, в течение которого произошло это приращение.

Рис. 2. Переходная характеристика ЦАП

Время преобразования t _преоб (время определения кода выхода t _уст ) — интервал времени от передачи входного двоичного кода до появления аналогового выходного сигнала, соответствующего этому коду. Момент, в который в последний раз выполняется равенство |U _вых -U _пш |=d/2.

Разрешающая способность — приращение Uвых при преобразовании смежных значений N _j , т. е. отличающихся на ЕМЗР. Это приращение является шагом квантования. Для двоичных кодов преобразования номинальное значение шага квантования Uкв= Uпш/(2n-1),

Где:

Uпш — номинальное максимальное выходное напряжение ЦАП (напряжение полной шкалы),

n — количество разрядов двоичного числа, подаваемого на вход ЦАП (n — соответствует числу разрядных входов ЦАП).

d _а = U _кв = U _пш /(2n-1)

Чем больше разрядность преобразователя, тем выше его разрешающая способность.

Относительная разрешающая способность — это обратная величина от максимального числа уровней квантования (2n-1):

d _отн = 1/(2n-1).

Литература:

Одинец А. И., Науменко А. П. Цифровые устройства: АЦП и ЦАП: Учеб. пособие. — Омск: Изд-во ИРСИД, 2006.- 48 с.
Статические и динамические характеристики средств измерений. Основные характеристики ЦАП и АЦП. — Текст: электронный // gtavrl.ru: [сайт]. — URL: https://gtavrl.ru/staticheskie-i-dinamicheskie-harakteristiki-sredstv-izmerenii-osnovnye/ (дата обращения: 09.03.2021).

Основные термины (генерируются автоматически): разрешающая способность, ЦАП, аналоговый сигнал, функция преобразования, цифро-аналоговый преобразователь, цифровой код.

Ключевые слова

разрешающая способность, ЦАП, аналоговый сигнал, цифро-аналоговый преобразователь, цифровой код, функция преобразования

ЦАП, разрешающая способность, аналоговый сигнал, цифро-аналоговый преобразователь, цифровой код, функция преобразования

Стандарт классификации цифровых активов — индексы CoinDesk

DACS: Стандарт классификации цифровых активов

По мере роста широкого спектра цифровых активов, как можно классифицировать этот обширный и постоянно развивающийся ландшафт? Ответ прост. Стандарт классификации цифровых активов (DACS), созданный CoinDesk Indices.

DACS предоставляет таксономию цифровых активов и криптографии с надежными, исчерпывающими и стандартизированными отраслевыми определениями и классификациями для цифровых активов, предоставляя прозрачный и стандартизированный метод определения воздействия сектора и отрасли, упрощая анализ атрибуции портфеля и помогая точно определить инвестиционные возможности.

Дополнительную информацию можно найти ниже или в нашей брошюре по DACS.

Scroll down for the complete DACS 500 list

Click to view the DACS Methodology

Click to view the DACS Glossary

ComputingCulture & EntertainmentCurrencyDeFiDigitizationSmart Contract PlatformStablecoinIoTOraclePrivate ComputingShared NetworkShared StorageArtMediaMetaverseBaaSPrivateTransparentAsset ManagementAtomic SwapsCredit PlatformDAODerivativesExchangesInsuranceYieldDigitizationLayer 0Layer 1Layer 2Fiat-Backed StablecoinCrypto-Backed StablecoinAlgorithmic StablecoinIoTOraclePrivate ComputingShared NetworkShared StorageArtBroadcastMedia (Other)GamingVirtual WorldMetaverse PlatformBaaS (Other)PaymentsSupply Chain / CommercePrivateTransparent (Other)Transparent CeFi CurrencyTransparent DeFi CurrencyAsset ManagementAtomic SwapsCredit Platform (Other)Lending / BorrowingActive DAODAO (Other)DAO BuilderDerivativesAMMCLOBExchanges (Other)InsuranceYieldDigitizationLayer 0Layer 1RollupsSidechainsFiat-Backed StablecoinCrypto-Backed Stablecoin Алгоритмический стейблкоин

Белые книги сектора DACS

Как DACS помогает инвесторам?

Identifying investment opportunities across digital assets by sector and industry group
Analyzing the impact of sector trends on a portfolio
Evaluating sector and industry group exposures versus benchmarks
Measuring the performance of цифровой актив по сравнению с аналогами
Помощь управляющим портфелями в разработке четко определенных стратегий, ориентированных на секторы и ротацию секторов

Как устроена DACS?

Стремится классифицировать 500 лучших цифровых активов по рыночной капитализации (см. полную методологию для критериев приемлемости)
Классификация определяется вариантом использования и технологией цифрового актива, классифицированного в трехуровневой иерархии секторов. , отраслевые группы и отрасли
Каждый цифровой актив присваивается отрасли, каждая отрасль присваивается отраслевой группе, и, наконец, каждая отраслевая группа помещается в один из семи отдельных секторов: валюта, платформы смарт-контрактов, децентрализованные финансы (DeFi), культура. развлечения, вычисления, стейблкоины и оцифровка

Как будет развиваться DACS в этом постоянно меняющемся мире?

Информация о рынке собирается посредством консультаций с CoinDesk Indices и Консультативным советом DACS
Активы восстанавливаются ежемесячно, чтобы обеспечить захват и классификацию крупнейших активов
О существенных изменениях объявляется до внедрения

Предлагают ли CoinDesk Indices индексы, охватывающие DACS?

Рыночный индекс CoinDesk (CMI) Семейство обеспечивает контрольные показатели эффективности всего рынка цифровых активов и является первым, кто помогает количественно оценить вклад в доходность и риск по секторам
Семейство индексов CoinDesk Select Sector представляет собой набор инвестиционных индексов, которые следуют методологии, основанной на правилах. 1 Дизайн интерьера
Дизайн интерьера и выставочного пространства 3 217,86
Чрезвычайно конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,06) 2 Дизайн мебели
Дизайн мебели 939.44
Значительно конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,10) 3 Архитектурное проектирование
Архитектура, проектирование зданий и сооружений 905.32
Значительно конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,36) 4 Дизайн упаковки
Дизайн упаковки 840,96
Значительно конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,19) 5 Графический дизайн
Графика, иллюстрация и дизайн визуальных коммуникаций 698. 08
Значительно конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,12) 6 Дизайн ювелирных изделий
Дизайн ювелирных изделий, очков и часов 365,81
Значительно конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,03) 7 Дизайн освещения
Дизайн осветительных приборов и проектов освещения 345,46
Значительно конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,06) 8 Художественный дизайн
Искусство, произведения искусства и готовый дизайн 208,59
Умеренно конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,08) 9 Дизайн бытовой электроники
Дизайн цифровых и электронных устройств 204,33
Умеренно конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,41) 10 Дизайн кухонной посуды
Дизайн посуды, посуды, напитков и кухонной посуды 157,61
Умеренно конкурентоспособный ❚❚❚❚❚❚❚
Чуть жестче (Δ-0,10) 11 Дизайн бытовой техники
Дизайн бытовой техники 154,70
Умеренно конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,36) 12 Дизайн автомобиля
Дизайн автомобиля, мобильности и транспорта 115,73
Умеренно конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,41) 13 Дизайн аксессуаров
Дизайн модных и дорожных аксессуаров 99,45
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,02) 14 Дизайн одежды
Мода, дизайн одежды и предметов одежды 99,26
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,03) 15 Дизайн сантехники
Мебель для ванной и дизайн сантехники 97,32
Несколько конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,30) 16 Дизайн ландшафтного планирования
Ландшафтное планирование и дизайн сада 95,77
Несколько конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,29) 17 Дизайн игрушек
Дизайн игрушек, игр и товаров для хобби 83,36
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,01) 18 Дизайн фотографии
Дизайн фотографии и фотоманипуляции 78,71
Несколько конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,24) 19 Пространственный дизайн
Пространственный дизайн 77,74
Несколько конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,13) 20 Проектирование строительных компонентов
Проектирование строительных материалов и строительных компонентов 75,22
Несколько конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,14) 21 Дизайн для полиграфии
Дизайн для печати и печатных СМИ 75. 02
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,04) 22Веб-дизайн
Веб-сайт и веб-дизайн 74,25
Несколько конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,16) 23 Экологичный дизайн продуктов
Экологичные продукты, проекты и экологичный дизайн 72,31
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,06) 24 Дизайн рекламы
Дизайн рекламы, маркетинга и коммуникаций 72.12
Несколько конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,34) 25 Дизайн детских товаров
Дизайн детских товаров и товаров для детей 71,92
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,05) 26 Дизайн медицинских изделий
Дизайн медицинских устройств и медицинского оборудования 70,37
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,04) 27 Мобильный дизайн
Мобильные технологии, приложения и дизайн программного обеспечения 69,98
Несколько конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,17) 28 Дизайн уличной мебели
Дизайн уличной мебели 69. 40
Несколько конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,20) 29 Дизайн подарков
Дизайн художественных материалов, канцелярских принадлежностей и подарочных изделий 68.04
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,08) 30 Дизайн гостиничного бизнеса
Дизайн гостиничного бизнеса, отдыха, путешествий и туризма 66,88
Несколько конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,37)31 Дизайн интерфейса
Дизайн интерфейса и взаимодействия 63,97
Несколько конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,09) 32 Социальный дизайн
Социальный дизайн 57,38
Несколько конкурентоспособный ❚❚❚❚❚❚❚❚
Немного жестче (Δ-0,27) 33 Оформление мероприятий
Оформление мероприятий и хэппенингов 56. 03
Несколько конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,24) 34 Дизайн фильмов
Дизайн фильмов, видео и анимации 54,47
Несколько конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,23) 35 Графический дизайн
Графический дизайн 47,88
Небольшая конкуренция ❚❚❚❚❚❚❚❚
Немного жестче (Δ-0,33) 36 Дизайн спортивного оборудования
Дизайн оборудования для спорта, развлечений и отдыха 44.01
Небольшая конкуренция ❚❚❚❚❚
Немного проще (Δ0,18) 37 Дизайн 3D-печати
Дизайн 3D-печатных форм и изделий 42,65
Небольшая конкуренция ❚❚❚❚❚
Немного проще (Δ0,25) 38 Промышленный дизайн
Промышленный дизайн 40,32
Небольшая конкуренция ❚❚❚❚❚❚❚❚
Немного жестче (Δ-0,45) 39 Дизайн яхт
Дизайн яхт и морских судов 39,93
Слегка конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,04) 40 Текстильный дизайн
Текстиль, ткань, текстуры, узоры и дизайн ткани 37,80
Небольшая конкуренция ❚❚❚❚❚❚
Нормальный (Δ0,00) 41 Дизайн для ухода
Дизайн для людей с ограниченными возможностями и пожилых людей 37,03
Небольшая конкуренция ❚❚❚❚❚❚❚❚
Несколько жестче (Δ-0,48) 42 Дизайн продуктов безопасности
Дизайн продуктов безопасности, охраны и наблюдения 35. 09
Немного конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,13) 43 Дизайн кулинарного искусства
Дизайн продуктов питания, напитков и кулинарного искусства 34,89
Слегка конкурентоспособный ❚❚❚
Умеренно проще (Δ0,97) 44 Pet Supplies Design
Зоотовары и товары для животных Design 33,73
Слегка конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,06) 45 Роскошный дизайн
Роскошный дизайн 32,96
Небольшая конкуренция ❚❚❚❚
Несколько проще (Δ0,28) 46 Дизайн косметической продукции
Дизайн косметики, средств личной гигиены и косметики 32,18
Небольшая конкуренция ❚❚❚❚❚❚❚
Немного жестче (Δ-0,10) 47 Инженерный проект
Инженерно-технический проект 31,79
Слегка конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,39) 48 Дизайн культурного наследия
Дизайн культурного наследия и индустрии культуры 31,60
Небольшая конкуренция ❚❚❚❚❚
Немного проще (Δ0,20) 49Дизайн обуви
Дизайн обуви, обуви и ботинок 28,69
Слегка конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,37) 50 Городское планирование
Городское планирование и городской дизайн 27,33
Небольшая конкуренция ❚❚❚❚❚
Немного проще (Δ0,11) 51 Дизайн идеи
Дизайн идеи 26,56
Немного конкурентоспособный ❚❚❚❚❚❚❚❚
Несколько жестче (Δ-0,44) 52 Футуристический дизайн
Футуристический дизайн 25,40
Небольшая конкуренция ❚❚❚❚❚❚❚
Немного жестче (Δ-0,14) 53 Дизайн ограниченной серии
Ограниченная серия и индивидуальный дизайн 23,26
Обычный ❚❚❚❚❚❚
Нормальный (Δ-0,09) 54 Дизайн компьютерной графики
Компьютерная графика и дизайн 3D-моделей 22,88
Обычный ❚❚❚
Умеренно легче (Δ0,51) 55 Образовательный дизайн
Образование, учебные пособия и учебный контент 22,29
Обычный ❚❚❚❚❚❚❚❚
Немного жестче (Δ-0,39) 56 Дизайн недвижимости
Дизайн проектов строительства и недвижимости 22. 10
Обычный ❚❚❚❚❚
Немного проще (Δ0,14) 57 Конструкция защитного снаряжения
Конструкция защитной одежды и средств индивидуальной защиты 21,91
Обычный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,19) 58 Проектирование робототехники
Проектирование робототехники, автоматов и средств автоматизации 20,74
Обычный ❚❚❚❚
Несколько проще (Δ0,27) 59 Проектирование оборудования
Проектирование оборудования, электроинструмента и ручного инструмента 17,45
Обычный ❚❚❚❚❚❚
Нормальный (Δ-0,09) 60 Генеративный дизайн
Генеративный, алгоритмический и параметрический дизайн 16,87
Обычный ❚❚❚❚
Несколько проще (Δ0,36) 61 Energy Design
Energy Products, Projects and Devices Design 16,28
Обычный ❚❚❚❚❚❚
Нормальный (Δ-0,06) 62 Дизайн мебельных аксессуаров
Мебельные аксессуары, оборудование и материалы Дизайн 15,90
Обычный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,14) 63 Проектирование машин
Потребительские продукты, инструменты и проектирование машин 15,51
Обычный ❚❚❚❚❚
Немного проще (Δ0,22) 64 Дизайн исполнительского искусства
Дизайн исполнительского искусства, стиля и декораций 15,51
Обычный ❚❚❚❚❚❚
Нормальный (Δ0,06) 65 Сервисный дизайн
Мета, стратегический и сервисный дизайн 14,73
Менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,03) 66 Дизайн музыкальных инструментов
Дизайн музыкальных инструментов 14,35
Менее конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,10) 67 Дизайн носимых технологий
Дизайн носимых технологий 14,35
Менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,06) 68 Дизайн аудиопродукции
Дизайн аудио- и звукового оборудования 13,76
Менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,04) 69 Качество дизайна Дизайн
Качество дизайна и инновации 10,47
Менее конкурентоспособный ❚❚❚
Умеренно легче (Δ0,73) 70 Дизайн офисной мебели
Дизайн офисной мебели 10. 08
Менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,05) 71 Дизайн товаров для взрослых
Дизайн игрушек и товаров для взрослых 9,31
Умеренно менее конкурентоспособный ❚❚❚
Умеренно легче (Δ0,94) 72 Дизайн волонтерства
Общественное сознание, волонтерство и дизайн общества 9.11
Умеренно менее конкурентоспособный ❚❚❚❚❚❚❚❚
Несколько жестче (Δ-0,48) 73 Проектирование сельского хозяйства
Проектирование сельскохозяйственных инструментов, оборудования и машин 7,75
Умеренно менее конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,22) 74 Accolade Design
Дизайн наград, премий и конкурсов 7,56
Умеренно менее конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,48) 75 Кибернетика Дизайн
Кибернетика, проектирование протезов и имплантатов 7,56
Умеренно менее конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,48) 76 Проектирование HVAC
Проектирование продуктов для отопления, вентиляции и кондиционирования воздуха 7,37
Умеренно менее конкурентоспособный ❚❚❚❚❚❚❚❚
Немного жестче (Δ-0,50) 77 Разработка научных приборов
Разработка научных приборов и исследовательского оборудования 6,98
Умеренно менее конкурентоспособный ❚❚
Значительно проще (Δ1,08) 78 Дизайн информационных технологий
Дизайн информационных технологий 6,79
Умеренно менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ0,08) 79 Дизайн одноразовых изделий
Дизайн одноразовых изделий 6. 20
Умеренно менее конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,14) 80 Дизайн медиа
Дизайн цифровых и вещательных медиа 6.20
Умеренно менее конкурентоспособный ❚❚❚
Умеренно легче (Δ0,58) 81 Дизайн взаимодействия
Дизайн взаимодействия 5,82
Умеренно менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,09) 82 Дизайн уличной мебели
Дизайн садовой и уличной мебели 5,82
Умеренно менее конкурентоспособный ❚❚❚❚❚❚❚❚
Немного жестче (Δ-0,42) 83 Конструкция снаряжения для кемпинга
Конструкция снаряжения для активного отдыха и снаряжения для кемпинга 5,82
Умеренно менее конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,33) 84 Проектирование производства
Проектирование производственного и перерабатывающего оборудования 5,62
Умеренно менее конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,20) 85 Дизайн самолета
Аэрокосмический и авиационный дизайн 5. 04
Умеренно менее конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,17) 86 Дизайн автомобилей
Дизайн автомобилей и наземных транспортных средств 4,85
Значительно менее конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,15) 87 Музыкальный дизайн
Музыка, аудио и звуковой дизайн 4,46
Значительно менее конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,13) 88 Проект тяжелого машиностроения
Проект тяжелого машиностроения 3,88
Значительно менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,09) 89 Дизайн автомобильных аксессуаров
Дизайн автомобильных запчастей, автомобильных аксессуаров и средств по уходу 3,88
Значительно менее конкурентоспособный ❚❚❚❚❚❚
Нормальный (Δ-0,09) 90 Recycle Design
Переработка, повторное использование, перепрофилирование, восстановление, ремонт и переработка Design 3,68
Значительно менее конкурентоспособный ❚❚❚❚
Несколько проще (Δ0,38) 91 Проектирование фотооборудования
Проектирование камеры и фотооборудования 3,68
Значительно менее конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,25) 92 Многопрофильный дизайн
Многопрофильный и междисциплинарный дизайн 3,68
Значительно менее конкурентоспособный ❚❚
Значительно проще (Δ1,33) 93 Торговый дизайн
Оптовая, розничная торговля, коммерция и дизайн электронной коммерции 3,49
Значительно менее конкурентоспособный ❚❚❚❚❚❚❚❚
Немного жестче (Δ-0,42) 94 Проектирование инфраструктуры
Проектирование, строительство и проектирование инфраструктуры 3,49
Значительно менее конкурентоспособный ❚❚❚❚❚
Немного проще (Δ0,18) 95 Дизайн компьютеров
Дизайн компьютеров и периферийных устройств 3. 10
Значительно менее конкурентоспособный ❚❚❚❚❚❚❚
Чуть жестче (Δ-0,22) 96 Дизайн кухонной мебели
Дизайн кухонной мебели, оборудования и приспособлений 3.10
Значительно менее конкурентоспособный ❚❚❚❚❚❚❚❚❚
Умеренно жестче (Δ-0,75) 97 Дизайн продуктов для индустрии гостеприимства
Дизайн продуктов для индустрии гостеприимства, ресторанов и общественного питания 2,52
Значительно менее конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,17) 98 Дизайн офисной техники
Дизайн офисной и бизнес-техники 2,52
Значительно менее конкурентоспособный ❚❚❚❚❚❚❚
Немного жестче (Δ-0,17) 99 Превосходный дизайн
Превосходный дизайн 2.
