Классификация приборов для измерения давления

Классификация приборов для измерения давления

В зависимости от назначения приборы для измерения давления делятся на следующие основные группы:

Манометры – для измерения избыточного давления.
Вакуумметры – для измерения вакуумметрического давления (вакуума).
Мановакуумметры – для измерения вакуумметрического и избыточного давлений.
Барометры – для измерения атмосферного давления.
Баровакуумметры – для измерения абсолютного давления.
Дифференциальные манометры – для измерения разности давлений.

По принципу действия все приборы для измерения давления можно разделить на:

Жидкостные - приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления, называются жидкостными. К этой группе относятся чашечные и U-образные манометры, дифманометры и др.

Грузопоршневые - приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся в цилиндре поршень.

Приборы с дистанционной передачей показаний - приборы, в которых используются изменения тех или иных электрических свойств вещества (электрического сопротивления проводников, электрической емкости, возникновение электрических зарядов на поверхности кристаллических минералов и др.) под действием измеряемого давления. К таким приборам относятся манганиновые манометры сопротивления, пьезоэлектрические манометры с применением кристаллов кварца, турмалина или сегнетовой соли, емкостные манометры, ионизационные манометры и др.

Пружинные - приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике. К этой группе относятся разнообразные приборы, отличающиеся по виду пружин: манометры с трубчатой пружиной, манометры с пластинчатой пружиной, манометры с коробчатой пружиной, манометры абсолютного давления (баровакуумметры), дифференциальные манометры.

По метрологическому назначению измерительные приборы делятся на образцовые и рабочие.
Образцовыми измерительными приборами называются приборы, предназначенные для поверки других измерительных приборов. Образцовые манометры имеют следующие классы точности:

0,05; 0,2 - грузопоршневые манометры;
0,16; 0,25; 0,4 - пружинные манометры.
Рабочими измерительными приборами называются все измерительные приборы, служащие для непосредственных измерений. Рабочие манометры имеют классы точности 0,4; 0,6; 1,0; 1,5; 2,5; 4,0.

Классификация приборов для измерения давления — Студопедия

В зависимости от назначения приборы для измерения давления делятся на следующие основные группы:

Манометры – для измерения избыточного давления.

Вакуумметры – для измерения вакуумметрического давления (вакуума).

Мановакуумметры – для измерения вакуумметрического и избыточного давлений.

Барометры – для измерения атмосферного давления.

Баровакуумметры – для измерения абсолютного давления.

Дифференциальные манометры – для измерения разности давлений.

По принципу действия все приборы для измерения давления можно разделить на жидкостные, пружинные, грузопоршневые и с дистанционной передачей показаний.

Приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровненя жидкости в сообщающихся сосудах служит мерой давления, называются жидкостными. К этой группе относятся чашечные и U-образные манометры, дифманометры и др.

Пружинными приборами называются приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. К этой группе относятся разнообразные приборы, отличающиеся по виду пружин (мембраны, сильфоны, манометрические трубки). Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике.

Грузопоршневыми приборами называются приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся в цилиндре поршень.


К приборам с дистанционной передачей показаний относятся приборы, в которых используются изменения тех или иных электрических свойств вещества (электрического сопротивления проводников, электрической емкости, возникновение электрических зарядов на поверхности кристаллических минералов и др.) под действием измеряемого давления. К таким приборам относятся манганиновые манометры сопротивления, пьезоэлектрические манометры с применением кристаллов кварца, турмалина или сегнетовой соли, емкостные манометры, ионизационные манометры и др.

По метрологическому назначению измерительные приборы делятся на образцовые и рабочие.

Образцовыми измерительными приборами называются приборы, предназначенные для поверки других измерительных приборов. Образцовые манометры имеют следующие классы точности: 0,05; 0,2 — грузопоршневые манометры; 0,16; 0,25; 0,4 — пружинные манометры.

Рабочими измерительными приборами называются все измерительные приборы, служащие для непосредственных измерений. Рабочие манометры имеют классы точности 0,5; 1; 1,5; 2,5; 4.

Измерение давления - Статьи - ЭйрПромВент

Классификация приборов для измерения давления.

Приборы для измерения давления можно разделить на группы но следующим признакам:

  • по измеряемой величине:
  • по принципу действии;
  • по назначению.

В зависимости от измеряемой величины приборы имеют различные названия, Приборы, предназначенные для измерения избыточного давления, называются манометрами, для измерения вакуума — вакууметрами, а для измерения разрежения — т я г омер а м и. Приборы для измерения атмосферного давления называются барометрами. По принципу действия приборы для измерения давления можно разделить на жидкостные, пружинные, поршневые и электрические.

В жидкостных приборах измеряемое давление уравновешивается давлением столба жидкости, высота которого и является величиной, определяющей давление. В пружинных приборах давление уравновешивается упругими силами пружинных элементов. Величиной, определяющей давление, служит деформация пружинного элемента.

В поршневых манометрах измеряемое давление уравновешивается весом груза, действующего на поршень определенной площади.

Электрические приборы дли измерения давления используют различные электрические явления, связанные с изменением давления, например пьезоэлектричество, изменение сопротивления проводников, емкости и т.п.

ЖИДКОСТНЫЕ ПРИБОРЫ (U-образные манометры)

Жидкостные манометры являются наиболее простыми из приборов для измерения давления и в то же время обладают достаточно высокой точностью. Недостатком этих манометров является то, что ими могут быть измерены сравнительно небольшие по величине давления.

Наиболее простым из жидкостных приборов является так называемый U-образиый манометр, представляющий собой стеклянную трубку, согнутую в форме буквы U. Трубка до половины высоты заполняется жидкостью и укрепляется на доске со шкалой. Если одни конец трубки соединить с пространством, в котором необходимо измерить давление, а другой оставить открытым, то в одном колене манометра жидкость опустится, а в другом поднимется. Разность уровней жидкости является величиной определяющей давление.

В то же время точность измерений U-образным манометром достаточно высока. Отсчет уровня жидкости в трубках производится по шкале, расположенной вдоль трубок и градуированной в миллиметрах. При замере высоты столба жидкости невооруженным глазом абсолютная погрешность отсчета составляет в среднем 0,5 мм. Так как в приборе нужно делать два отсчета, то наибольшая абсолютная погрешность составит 1 мм. Следовательно, при измерении давлении больше 100 мм столба жидкости относительная погрешность будет менее 1 %.

U-образные манометры можно применять также для измерения разрежения и вакуума. Для этого колено манометра, и котором жидкость должна подниматься, присоединяется к пространству, где измеряется разрежение, а колено, в котором жидкость должна опускаться, оставляется открытым.

Если оба колена прибора присоединить к пространствам, где должно измеряться давление, то разность уровней жидкости будет показывать разность давлений в обоих пространствах. Такой манометр называется дифференциальным или сокращенно дифманометром.

Отсчет уровня жидкости следует производить по выпуклой части мениска: по его нижнему краю при смачивающих стекло жидкостях (вода, спирт и др.) и по верхнему краю при жидкостях, не смачивающих стекло (ртуть). Для большей точности отсчета желательно, чтобы шкала была расположена возможно ближе к трубке или нанесена на самой трубке.

Микроманометры

Измерение давлений или разрежений меньших 100 мм вод. ст. U-образным или чашечным манометром сопровождается значительной погрешностью. В этом случае применяются приборы специальных конструкций, называемые микроманометрами. Наиболее простым является микроманометр с наклонной трубкой, представляющий собой чашечный манометр, трубка которого расположена не вертикально, а под углом а к горизонту.

Микроманометр смонтирован на треугольной металлической плите, опирающейся на три ножки, две из которых сделаны винтовыми и длину их можно изменять для установки прибора по уровню.

Наиболее простой проверкой исправности манометра является проверка нулевого положения стрелки, которая производится спуском давления до нуля. Так как вследствие упругого последействия стрелка не сразу возвращается на нулевую отметку, то это может ввести в заблуждение. Потому в пружинных манометрах нулевую отметку немного смещают вверх по шкале, сокращая мерное деление, и ставят около нулевой отметки штифт, в который упирается стрелка манометра при отсутствии давления. Манометр имеет ниппель с резьбой для присоединении его к источнику давления. Ниппель должен иметь шестигранник или квадрат для ввертывания манометра гаечным ключом.

В большинстве манометров ниппель располагается в нижней части корпуса, а в некоторых случаях в задней стенке. Приборы, применяемые для измерения как избыточного давления, так и вакуума, носят название мановакуумметров. Нулевая отметка у них находится в самой верхней части шкалы, манометрическая часть шкалы расположена вправо от нуля, а вакуумметрическая — слева. Класс точности манометров и вакуумметров зависит от предела шкалы н размеров прибора. Манометры малого размера относятся к более низким классам точности. Для манометров с корпусом диаметром 150 мм класс точности установлен 2,5. Для манометров с корпусом диаметром 100 мм классы точности соответственно установлены 4 и 2,5.

Для вакуумметров и вакуумметрнческон части шкалы мановакуумметров класс точности установлен 4. Для специальных целей применяются пружинные манометры различных модификаций.

Рассмотрим некоторые из них. В ряде случаев необходимо, чтобы измеряемое давление не превышало некоторого заданного значения. Например, это необходимо на паровых котлах, паровозах и т. п. Для того чтобы иметь возможность следить за тем. не было ли давление повышено выше допустимого предела и таким образом контролировать работу обслуживающего персонала, применяются манометры с контрольной стрелкой.

В этом манометре на циферблате нанесена вторая шкала меньшего диаметра, повторяющая основную шкалу. Относительно эти шкалы перемешается контрольная стрелка, окрашенная в красный uцвет и укрепленная на циферблате при помощи втулки с плоской пру жинон, не дающей возможности контрольной стрелке перемещаться самопроизвольно. Стрелка манометра имеете нижней стороны иебо.и. шой штифт, которым она при повышении давления толкает контрольную стрелку. Если давление будет понижаться, то стрелка остается на том месте, куда ее довела стрелка манометра. Таким образом, контрольная стрелка показывает наибольшее давление, измеренное манометром за промежуток времени после предыдущего наблюдения.

Мембранные приборы

В мембранных приборах упругим элементом является либо упругая металлическая мембрана, либо мягкая мембрана с дополнительной пружиной. В зависимости от свойств мембраны приборы предназначаются для измерения различных величии давления. Наиболее распространенными мембранными приборами являются манометры с упругой мембраной, папоромеры и тягомеры с мембранной коробкой, папоромеры и тягомеры с мягкой мембраной.

Мембранные манометры имеют два существенных недостатка: возможность разрыва мембраны вследствие усталости металла при переменных давлениях и трудность регулировки. Так как прогиб мембраны очень мал и составляет 2,5—3 мм, то для поворота стрелки ни угол 270° плечо зубчатого сектора, к которому прикрепляется поводок, делается очень малым.

Мембранные приборы нашли наибольшее распространение для измерения низких давлений и разрежении — тягомеры. Выпускаются также приборы, имеющие нулевую отметку в середине шкалы, т. е. предназначенные для измерения и давления, и разрежения, называемые тягонапоромерами.

Мембранные тягомеры и напоромеры изготовляются с металлической мембранной коробкой и с мягкой мембраной.

Манометры с гармониковыми мембранами

По сравнению с упругой мембраной и мембранной коробкой значительно большую чувствительность имеет гармоникообразная мембрана, называемая иногда сильфоном. Мембрана представляет собой цилиндрическую коробку со стен ками. имеющими равномерные поперечные складки или гофры. Чувствителыюсть гармониковой мембраны зависит от толщины ее стены и от количества и размеров гофр на стенках. Манометры с гармониковой мембраной монтируются в стандартном круглом корпусе диаметром 305 мм.

Контрольные и образцовые манометры

Для поверки рабочих манометров и вакуумметров применяются контрольные и образцовые манометры н вакуумметры. Контрольные приборы представляют собой манометры с двумя трубчатыми одновитковыми пружинами, двумя передаточными механизмами и двумя стрелками. Обе трубчатые пружины соединены с одним ниппелем и,следовательно, находятся под одинаковым давлением, т. е. манометр является сдвоенным. Это сделано для возможности контроля исправности манометра. У исправного манометра показания на обеих шкалах должны быть одинаковыми, если при измерении наблюдается расхождение в показаниях, то это указывает, что манометр требует ремонта и применять его для поверки нельзя.

Кольцевые тяго-напоромеры

Кольцевые тяго-напоромеры являются жидкостными приборами, пригодными для измерения давления или разрежении небольшой величины. Конструктивно они значительно отличаются от других жидкостных приборов. Чувствительным элементом прибора является полос кольцо, имеющее перегородку, разделяющую внутреннюю полость кольни на две части. Нижняя часть кольца заполняется запорной жидкостью, в качестве которой применяется вода, масло или ртуть. В случае заполнения ртутью кольцо изготовляется из стальной цельнотянутой трубы, а при заполнении маслом или водой спаивается из листового металла в виде кольцеобразного барабана.

Предельная величина давления или разрежения, которая может быть измерена кольцевым прибором, равна размеру внутреннего диаметра кольца. Изменение пределов измерения производится изменением веса груза. Достоинствами кольцевых тяго-напороморов являются простота устройства и надежность действия, а также значительная величина устанавливающего момента.

Электрические манометры

В ряде случаев измерение давления невозможно осуществить описанными выше жидкостными или пружинными приборами. например при измерении быстроизменяющихся или очень высоких давлений. В этих случаях применяются различные приборы, основанные на изменении электрических свойств чувствительного элемента при воздействии давления. К такому типу приборов относятся пьезоэлектрические манометры.

Пьезоэлектрический эффект заключается в следующем. Если вырезать из кристалла кварца, турмалина или сегнетовой соли прямоугольную пластинку и подвергнуть ее сжатию в направлении, перпендикулярном к оптической оси кристалла, то на металлических обкладках, приложенных к пластинке, возникает электрический заряд.

Достоинством пьезоэлектрического чувствительного элемента является его безынерционность и возможность измерении быстро-изменяющихся давлений, поэтому пьезоэлектрические манометры находят применение при исследовании процессов, происходящих и двигателях внутреннего сгорания, при исследовании взрывных процессов и т.п.

Емкостные манометры

Принцип действия емкостного манометра основан на изменении емкости плоского конденсатора при уменьшении расстояния между его пластинами. В таком манометре одной пластиной обычно является корпус прибора, а другая прикреплена к мембране, прогибающейся под действием давления. Емкостный манометр включается в электрн ческую схему, которая дает возможность тем или другим способом измерять изменение едкости конденсатора.

Для получения достаточной величины емкости расстояние между пластинами конденсатора должно быть сравнительно малым, а поэтому прогиб мембраны должен быть также небольшим.

Емкостные манометры малоинерционны и поэтому применяются для измерения быстроизменяющпхея давлении. Более широкое применение нашли емкостные манометры в виде так называемых месс-доз-приборов для измерения давлений в деталях механизмов.

Индуктивные манометры

Кроме описанных выше электрических манометров, для измерений быстро изменяющихся давлений применяются также индуктивные манометры, основанные на изменении магнитного потока в катушках. Мембрана, воспринимающая изменения давления, изготовляется из пермаллоя и является частью магнитопровода. Изменение положения мембраны вызывает изменение магнитного потока, что в свою очередь изменяет индуктивное сопротивление обмотки, намотанной на магнитоироводе.

В других конструкциях к мембране прикрепляется сердечник, перемещающийся в катушке и изменяющий ее индуктивное сопротивление. Чувствительность индуктивных манометров увеличивается, если катушки питаются током повышенной частоты.

Электрические вакуумметры с термосопротивлением

Измерение вакуума можно производить различными электрическими приборами. Одним из таких приборов является вакуумметр с термосопротивлением, позволяющий измерять абсолютное давление. Принцип действия этого прибора основан на зависимости теплопроводности сильно разреженных газов от величины разрежения. В сильно разреженных газах величина средней длины свободного пробега молекул значительно увеличивается по сравнению с газом при атмосферном давлении, поэтому передача тепла зависит от количества молекул, участвующих в этом процессе, а следовательно, от степени разрежения газа, т. е. от вакуума. Изменение теплопроводности газа вызывает изменение температуры нагретой проволоки; ее измерение может быть произведено либо термопарой, либо термометром сопротивления.Чувствительным элементом в этом приборе является так называемый ионизационный преобразователь или манометрическая лампа, представляющая собой трехэлектродную электронную лампу, баллон которой соединяется с пространством, где измеряется вакуум. Электроны, эмитируемые накаленным катодом, вызывают ионизацию газа в колбе, вследствие чего появляется ионный ток в цени сетки. Величина этого тока зависит от степени ионизации газа, следовательно, от вакуума в лампе. В некоторых случаях положительный потенциал подают на сетку, а отрицательный — на анод. Измерительный прибор, показывающий силу ионного тока, при этом включают в анодную цепь. Такая схема дает несколько большую чувствительность.

Отношение ионного и электронного токов измеряется ламповой схемой с измерительным прибором в анодной цепи. Измерение вакуума может производиться также с помощью радиоактивного излучения. Принцип действия радиоактивного вакуумметра основан на том, что в камере, соединенной с измеряемым пространством, ионный ток, появляющийся вследствие ионизации газа ос-излучением радиоактивного изотопа, зависит от плотности газа, т. е. от его абсолютного давления.

2.2.1. Классификация приборов для измерения давления

разности давлений Р = Р1 – Р2 ртуть, находящаяся в поплавковом дифманометре, перемещается из поплавковой камеры 5 в стакан 4. Вследствие этого расположенный в поплавковой камере поплавок1 опускается и перемещает ось6, с которой связаны стрелки прибора16, показывающего расход газа, и пера 13, отмечающего на диаграмме величину перепада давления. Диаграмма 14 приводится в движение от часового механизма 15 и делает один оборот в сутки. Шкала диаграммы, разделенная на 24 части, позволяет определить расход газа за1 час. Под поплавком помещается предохранительный клапан, который разобщает сосуды 4 и 5 в случае резкого перепада давления и тем самым предотвращает внезапный выброс ртути из прибора.

Сосуды сообщаются с импульсными трубками диафрагмы через запорные вентили 2 и уравнительный вентиль, который в рабочем положении должен быть закрыт.

Из вышесказанного следует, что перепад давления в сужающем устройстве, измеренный с помощью дифференциального манометра, согласно зависимостям 2.30 и 2.31, может служить мерой расхода газа. В упрощенном виде для объемного содержания газа зависимости могут быть представлены как:









V = K DP ,

(2.44)

где V – объемный расход газа, м3;

Р– перепад давления, Па;

К– коэффициент, постоянный для данной диафрагмы, зависящий от соотношения диаметров отверстия диафрагмы и газопровода, плотности и вязкости газа.

Колокольные и кольцевые манометры. В колокольных и кольцевых

манометрах, так же как и в поплавковых, мерой измеряемого давления (перепада) является не высота столба жидкости, а определяемое им положение подвижного элемента прибора (рис. 2.16).

Колокольный манометр – манометр, давление в котором определяется по перемещению колокола, погруженного в жидкость, или развиваемой им силы от измеряемого давления.

Кольцевой манометр – дифференциальный манометр, измеряемая разность давлений в котором определяется по углу поворота кольцевого корпуса или по моменту силы, создаваемому подвешенным к корпусу грузом [11].

Колокольные дифференциальные манометры(рабочая жидкость – обычно вода или масло) используют для измерения малых давлений и перепадов давлений от 25 до 400 Па. Погрешность 1,5 и 2,5 % от диапазона измерения. В кольцевых дифференциальных манометрах замкнутый

Классификация приборов для измерения давления

В зависимости от назначения приборы для измерения давления делятся на следующие основные группы:

Манометры– для измерения избыточного давления.

Вакуумметры – для измерения вакуумметрического давления (вакуума).

Мановакуумметры– для измерения вакуумметрического и избыточного давлений.

Барометры– для измерения атмосферного давления.

Баровакуумметры– для измерения абсолютного давления.

Дифференциальные манометры– для измерения разности давлений.

Пружинные манометры

Пружинными называются приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления.

Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике.

К этой группе относятся разнообразные приборы, отличающиеся по виду пружин.

Манометры с трубчатой пружиной



Трубчатые пружины представляют собой кругообразно согнутые трубки с овальным поперечным сечением. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму.

В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Свободный конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу. Для измерений давления до 60 или 100 кгс/см2 применяются, как правило, согнутые с углом витка около 270°, кругообразные пружины.

Для измерений давления с более высокими значениями используются пружины с несколькими лежащими друг над другом витками и одинаковым витковым диаметром (винтовая пружина) или со спиралеобразными витками, лежащими в одной плоскости (плоская спиральная пружина).

Рис. 11. Схема манометра с трубкой Бурдона

4. Измерение уровня жидкости

Измерение уровня жидкости играет важную роль при автоматизации процессов в системах газоснабжения. Эти измерения особенно важны, когда поддержание некоторого постоянного уровня, например, уровня воды в барабане котла, уровня жидкости в резервуаре связано с условиями безопасной работы оборудования.

Нормальная эксплуатация барабанных котлов может осуществляться только при условии строгого поддержания уровня воды в барабане в допустимых пределах.

Уровень можно характеризовать как высоту заполнения технического аппарата средой.

Средства измерения уровня заполнения технического аппарата средой называются уровнемерами.

Приборы, предназначенные для сигнализации о предельных уровнях жидкости, называются сигнализаторами уровня.

Визуальные уровнемеры - это простейшие измерители уровня жидкости К технологическому аппарату 1 через запорные вентили 2 подсоединено указательное стекло (трубка 3). Аппарат и трубка представляют собой сообщающиесясосуды, поэтому уровень Hжидкостив трубке всегда равен ее уровню в аппарате и отсчитывается по шкале.

Поплавковые уровнемеры

Чувствительный элемент поплавкового уровнемера - это поплавок, находящийся на поверхности жидкости. Поплавок 1 уравновешивается грузом 3, который связан с поплавком гибким тросом 2. Уровеньжидкостиопределяется положением груза относительно шкалы 4. Пределы измерений устанавливают в соответствии с принятыми значениями верхних (ВУ) и нижних (НУ) уровней.

Рис. 13. Схемы поплавковых уровнемеров: а - с плавающим поплавком; б - с тонущим поплавком.

Классификация приборов для измерения давления

В зависимости от назначения приборы для измерения давления делятся на следующие основные группы:

Манометры – для измерения избыточного давления.

Вакуумметры – для измерения вакуумметрического давления (вакуума).

Мановакуумметры – для измерения вакуумметрического и избыточного давлений.

Барометры – для измерения атмосферного давления.

Баровакуумметры – для измерения абсолютного давления.

Дифференциальные манометры – для измерения разности давлений.

Жидкостные приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления, называются жидкостными. К этой группе относятся чашечные и U-образные манометры, диффманометры.

Рис. 33. Мановакуумметр двухтрубный

Применяется для измерения избыточного и предельного давления в газовых системах.

Мановакуумметры предназначены для работы в закрытых помещениях при температуре окружающей среды 25 °С. В качестве рабочей жидкости используют дистиллированную воду.

Мановакуумметр состоит из стеклянной U-образной трубки, закрепленной на металлическом основании с полистирольной шкалой.

Грузопоршневой манометр

Грузопоршневые манометры – это приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся в цилиндре поршень.

Применяются в качестве эталона при поверке, калибровке, регулировке и градуировке:

- высокоточных датчиков давления и других средств измерений давления;

- образцовых манометров, калибраторов давления, грузопоршневых манометров и других эталонов давления.

Рис. 34. Грузопоршневой манометр

Приборы с дистанционной передачей показаний - приборы, в которых используются изменения тех или иных электрических свойств вещества (электрического сопротивления проводников, электрической емкости, возникновение электрических зарядов на поверхности кристаллических минералов и др.) под действием измеряемого давления.



Пружинные манометры

Пружинными называются приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления.

Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике.

К этой группе относятся разнообразные приборы, отличающиеся по виду пружин.

Манометры с трубчатой пружиной



Трубчатые пружины представляют собой кругообразно согнутые трубки с овальным поперечным сечением. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму.

В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Свободный конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу. Для измерений давления до 60 или 100 кгс/см2 применяются, как правило, согнутые с углом витка около 270°, кругообразные пружины.

Для измерений давления с более высокими значениями используются пружины с несколькими лежащими друг над другом витками и одинаковым витковым диаметром (винтовая пружина) или со спиралеобразными витками, лежащими в одной плоскости (плоская спиральная пружина).

Рис. 35. Схема манометра с трубкой Бурдона

Виды тонометров для измерения давления в чем отличия

По статистике с каждым годом людей, страдающих от скачков давления становится всё больше. При этом недуге необходимо регулярно измерять АД и следить за состоянием своего здоровья. Тонометр — измерительный прибор, который подойдёт для этих целей как нельзя лучше. Далее, рассмотрим какие бывают виды тонометров, и на что следует обращать внимание при выборе прибора.

Механические тонометры

Медицинские работники предпочитают работать именно с механическими аппаратами, так как погрешность в измерении АД крайне мала. Манжета накладывается на плечо, имеет камеру, в которую воздух нагнетается при помощи резиновой груши, а тоны прослушиваются при помощи фонендоскопа.

Механический тонометр считается самым точным прибором для измерения АД

Механический тонометр считается самым точным прибором для измерения АД

К преимуществам относятся:

  1. Невысокая ценовая категория.
  2. Максимально точные результаты.
  3. Простота использования.

Из недостатков можно выделить то, что такие тонометры не рекомендованы людям со слабым слухом. Потому что в процессе измерения могут возникнуть сложности при выслушивании тонов. Для слабослышащих больше подойдут автоматические и полуавтоматические тонометры.

Электронные тонометры

Разновидностей электронных тонометров всего две — автоматические и полуавтоматические. Если при замерах кровяного давления механическими приборами вся ответственность лежит на человеке, измеряющем АД, то в случае с электронными дело обстоит иначе. Здесь вся ответственность лежит именно на приборе.

Бытует мнение, что электронные тонометры менее точные. Отчасти это правда, но в большей степени это всё же зависит от качества прибора и от правильности проведения процедуры измерения.

Примечание. Если отдавать предпочтение качественным приборам и точно следовать инструкции по применению, то результаты будут максимально точными. При неправильном измерении даже самые дорогие аппараты могут давать большую погрешность.

Полуавтоматические

Полуавтоматические виды тонометров для измерения давления пользуются популярностью из-за относительно невысокой цены и удобством в применении. Манжета фиксируется на плечо, воздух в неё накачивается при помощи нагнетателя воздуха (груши), а стравливание воздуха производится в автоматическом режиме.

Если вы по каким либо причинам не можете воспользоваться механическим тонометром, а точные результаты крайне важны - на помощь придет полуавтоматический тонометр

Если вы по каким либо причинам не можете воспользоваться механическим тонометром, а точные результаты крайне важны – на помощь придет полуавтоматический тонометр

По завершении процедуры замера результаты отображаются на встроенном электронном мониторе. В отличие от механического тонометра, полуавтоматический имеет более расширенные функции. Им можно измерять не только АД, но и пульс. Это очень удобно для людей, имеющих проблемы с сердечным ритмом.

Автоматические

Данный вид приборов подходит для людей любого возраста. Чтобы измерить давление и пульс, не требуется каких-либо специальных навыков, так как прибор управляется всего лишь одной кнопкой и делает замеры самостоятельно. Воздух в манжету нагнетается автоматически, спускается из манжеты также в автоматическом режиме.

Электронный тонометр сделает замеры за вас, достаточно лишь нажать на кнопку

Автоматический тонометр сделает замеры за вас, достаточно лишь нажать на кнопку

Практически все автоматические тонометры оснащены индикатором аритмии, встроенной памятью для запоминания последних измерений, а также рядом других полезных функций.

Измерение АД может производиться как во время накачивания манжеты, так и при спуске воздуха из неё, а результаты после замера отображаются на удобном ЖК-мониторе. Классификация автоматических тонометров, следующая:

  • С плечевой манжетой;
  • Пальцевые;
  • Запястные.

Автоматические измерительные аппараты считаются достаточно точными и удобными. Однако при выборе тонометра необходимо учитывать возраст пациента и некоторые физиологические особенности организма. Если неправильно подобрать автоматический прибор, то результаты могут быть неточными.

Особенности запястных и пальцевых тонометров

Запястные тонометры больше подходят людям до 40-летнего возраста. После 40—45 лет артерии ослабевают и при измерении АД на запястье результаты практически во всех случаях бывают с большой погрешностью.

Запястной тонометр укажеет лишь приблизительные показания артериального давления, для более точной информации нужно воспользоваться плечевым тонометром.

Запястной тонометр укажеет лишь приблизительные показания артериального давления, для более точной информации нужно воспользоваться плечевым тонометром.

Кроме того, при замере АД рука должна находиться в согнутом состоянии на уровне сердца. Это не всегда удобно для пожилых людей со слабыми руками, так как не каждый сможет держать руку в неподвижном состоянии определённое количество времени. Лучше всего людям преклонного возраста подходят аппараты с широкой манжетой, фиксирующейся на предплечье.

Если говорить о пальцевых измерительных приборах, то они считаются самыми неточными и не подходят для людей с гипертонией, а также гипотонией. Больше всего пальцевые приборы подойдут молодым здоровым людям до 30 лет.

Обратите внимание. Запястные тонометры не рекомендованы при атеросклерозе. С данным диагнозом лучше приобретать измерительные приборы с плечевой манжетой

Аппараты для суточного мониторирования давления (СМАД)

Суточное мониторирование кровяного давления — достаточно эффективный способ для диагностики гипертензии и гипотензии. При помощи специального переносного ЖК-монитора можно определить суточный ритм кровяного давления.

Данный метод наиболее результативен по сравнению с разовым замером обычным тонометром, и позволяет выявить начало развития гипертонии или гипотонии. Чаще всего суточное мониторирование АД рекомендуют при регулярных головных болях, а также для проверки эффективности лечения артериальной гипертензии препаратами от повышенного АД.

Дневник АД необходим для выявления истинных причин изменения давления и эффективности применяемых лекарств

Дневник АД необходим для выявления истинных причин изменения давления и эффективности применяемых лекарств

Для измерения давления таким методом предназначены специальные приборы с монитором и большой памятью, которая фиксирует суточные показатели АД и частоту сердечных сокращений. Аппараты достаточно дорогие и чаще всего приобретаются для использования в медучреждениях. Наиболее надёжными считаются:

  • BTL-08 АВРМ;
  • BTL CardioPoint-АВРМ;
  • АД BPLab.

Данные аппараты успешно прошли испытания на точность, и получили сертификаты качества. Приборы точно измеряют давление и пульс, оснащены большой памятью, а также программным обеспечением, совместимым с Windows.

Удобство заключается в том, что аппараты достаточно компактные и не причиняют дискомфорт пациенту, а результаты можно смотреть не только на мониторе, но ещё и распечатывать их при помощи принтера.

Правила выбора тонометра

Чтобы получать максимально точные результаты, необходимо подойти к выбору тонометра очень ответственно. Важным критерием является производитель. Лучше выбирать среди известных проверенных марок.

К выбору тонометра следует отнестись очень серьезно, ведь это ваше здоровье

К выбору тонометра следует отнестись очень серьезно, ведь это ваше здоровье

Кроме этого, важно отталкиваться от функций, которыми оснащён тонометр:

  1. В случае с постоянными скачками пульса лучше всего подойдёт прибор с индикатором аритмии.
  2. Также следует выбирать аппарат в зависимости от физиологических особенностей (беременность, детский возраст).
  3. Если прибором будут пользоваться несколько человек, то наиболее удобным будет аппарат с несколькими блоками памяти.
  4. Слабослышащим людям не подойдут тонометры механического типа, лучше выбирать из автоматов или полуавтоматов.
  5. Людям старше 40 лет лучше отдавать предпочтение автоматическим или полуавтоматическим с плечевой манжетой.
  6. Для молодых людей, которым нужен постоянный контроль АД, например, спортсменам, подойдёт запястный.
  7. Если нужно регулярно измерять кровяное давление с пульсом и фиксировать показатели, то будет полезна опция «Память». В зависимости от модели ячейки памяти могут отличаться объёмом (1, 5, 10, 20, 50 измерений и больше).

Примечание. Нелишним будет ознакомиться с отзывами на интернет-ресурсах. Там часто бывает много полезной информации, которая может помочь сделать выбор в пользу того или иного тонометра.

Лучшие производители

Составление рейтингов — дело не из лёгких. Прежде чем отдать предпочтение тому или иному аппарату, необходимо учесть множество факторов — цена, точность измерений, удобство применения, функционал и прочее.

Доверьте свое здоровье - профессионалам

Доверьте свое здоровье – профессионалам

Лучшими производителями 2018 года стали компании Nissei, B.Well, Microlife, Omron и японская фирма A&D. Далее, представлены рейтинги измерительных приборов в зависимости от классификации.

Механические

  1. На первом месте ТОП 3 тонометр B.Well WM-62S.
  2. Второе место занял точный и надёжный тонометр бюджетного варианта A&D UA-100.
  3. Завершает тройку лидеров механический измерительный прибор со встроенным стетоскопом Microlife BP AG1-30.

Полуавтоматические

  1. Первое место по праву занял швейцарский измерительный прибор Microlife BP N1 Basic.
  2. На втором месте бюджетный и качественный аппарат B.Well PRO-30 (М).
  3. Завершает ТОП 3 полуавтоматических приборов Omron S1.

Автоматические

  1. Лидером является прибор автоматического типа Omron M2 Basic.
  2. Следующий в рейтинге аппарат Microlife ВР A2 Easy.
  3. Третье почётное место занял тонометр Microlife А2 Basic.

Запястные

  1. Наиболее точным из запястных измерительных приборов признан Omron R2.
  2. Следующий в списке — компактный прибор Microlife W100.
  3. На третьем месте не менее точный и качественный по сравнению с предыдущими моделями, аппарат Nissei DS-1011.

Тонометров очень много начиная от дешёвых с минимальным набором опций, заканчивая дорогими и многофункциональными. При выборе не стоит руководствоваться только ценой и покупать самый дешёвый. Необходимо оценивать аппарат по всем критериям, так как от качества измерительного прибора зависит точность получаемых результатов.

Классификация измерительных приборов - Circuit Globe

Прибор, используемый для измерения физических и электрических величин, известен как измерительный прибор. Термин «измерение» означает сравнение двух величин одной и той же единицы. Величина одной из величин неизвестна, и она сравнивается с предварительно заданным значением. Результат сравнения получен относительно числового значения.

Измеритель подразделяется на три типа;

  • Электрический инструмент
  • Электронный прибор
  • Механический инструмент

Механический прибор использует для измерения физических величин .Этот инструмент подходит для измерения статического и стабильного состояния, потому что инструмент не может дать ответ на динамическое состояние. Электронный прибор имеет быстрое время отклика . Прибор обеспечивает быструю реакцию по сравнению с электрическим и механическим инструментом.

Электрический прибор используется для измерения электрических величин, таких как ток, напряжение, мощность и т. Д. Амперметр, вольтметр, ваттметр являются примерами электрического измерительного прибора.Амперметр измеряет ток в амперах; Вольтметр измеряет напряжение, а Ваттметр используется для измерения мощности. Классификация электрических инструментов зависит от методов представления выходных данных.

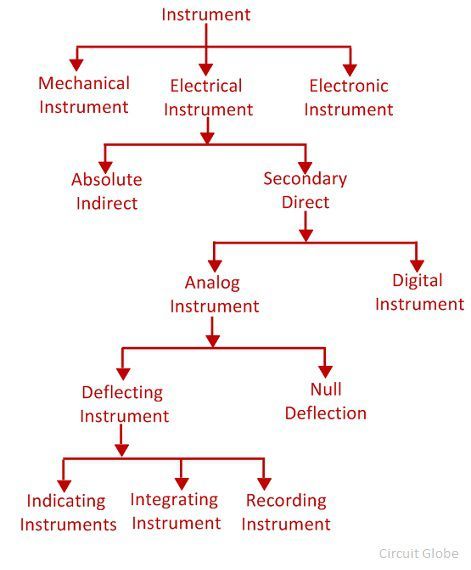

types-of-measuring-instrument

В этой статье мы обсудим различные типы электрических инструментов.

Абсолют Инструмент

Абсолютный инструмент дает значение измеряемых величин относительно физической константы. Физическая постоянная означает угол отклонения, градус и постоянную метра.Математический расчет требует знания значения физической константы.

Касательный гальванометр является примером абсолютных инструментов. В тангенциальном гальванометре величина тока, проходящего через катушку, определяется тангенсом угла отклонения их катушки, горизонтальной составляющей магнитного поля Земли, радиуса и числа витков используемого провода. Наиболее распространенные области применения этого типа инструментов находятся в лабораториях.

Вторичный инструмент

Во вторичном приборе отклонение показывает величину измеряемых величин . Калибровка приборов стандартным прибором необходима для измерения. Выходные данные этого типа устройства получаются напрямую, и для определения их значения не требуется математических вычислений.

Цифровой инструмент

Цифровой прибор выдает выходные данные в числовой форме . Прибор более точный по сравнению с аналоговым прибором, потому что при считывании не возникает человеческая ошибка.

Аналоговый прибор

Инструмент, выход которого непрерывно изменяется, называется аналоговым инструментом.Аналоговый прибор имеет указатель, который показывает величину измеряемых величин. Аналоговое устройство подразделяется на два типа.

Инструмент нулевого типа

В этом приборе отклонение нуля или нуля указывает величину измеряемой величины. Прибор обладает высокой точностью и чувствительностью. В нулевом инструменте отклонения используется одно известное и одно неизвестное количество. Когда значения известных и неизвестных измеряемых величин равны, указатель показывает нулевое или нулевое отклонение.Нулевой инструмент отклонения используется в потенциометре и в гальванометре для получения нулевой точки.

Прибор отклоняющего типа

Инструмент, в котором значение измеряемой величины определяется посредством отклонения указателя, называется инструментом типа отклонения. Измеряемая величина отклоняет указатель движущейся системы прибора, который зафиксирован на калиброванной шкале. Таким образом, величина измеряемой величины известна.

Прибор отклоняющего типа подразделяется на три типа.

  1. Индикатор - Прибор, который показывает величину измеренной величины, известен как индикатор . Индикатор имеет циферблат, который перемещается на градуированном циферблате. Вольтметр, амперметр, измеритель коэффициента мощности являются примерами индикаторного прибора.
  2. Интегрирующий инструмент - Инструмент, который измеряет общую энергию, подаваемую в определенный интервал времени, известен как интегрирующий инструмент.Общая энергия, измеренная прибором, является произведением времени и измерением электрических величин. Счетчик энергии, счетчик ватт-часов и счетчик энергии являются примерами интеграции прибора.
  3. Записывающий прибор - Прибор записывает состояние цепи в определенный интервал времени, известный как записывающий прибор . Система перемещения записывающего инструмента несет ручку, которая слегка касается листа бумаги. Движение катушки отслеживается на листе бумаги.Кривая, нарисованная на бумаге, показывает изменение в измерении электрических величин.

Время отклика электронного прибора очень велико по сравнению с электрическим и механическим устройством.

,

Базовое исследование по измерению давления

Основная часть всех промышленных измерений так или иначе связана с давлением в нескольких его формах. Например, поток часто измеряется путем определения давления, которое существует в двух разных точках системы.

В системе Бурдона изменения давления используются для создания механического движения стилуса для записи.

Давление также можно использовать для измерения температуры в заполненной системе посредством изменений, вызванных расширением жидкости или жидкости в заполненной системе.

Измерение давления производится больше, чем любое измерение в перерабатывающей промышленности. Это лучший быстрый показатель работы насосов и компрессоров. Это также наиболее важная мера состояния сосудов с рабочим давлением.

Что такое давление?

Давление - это мера силы, действующей на единицу площади.

What is pressure

Для давления в контейнере это мера силы, оказываемой жидкостью из-за ее молекулярной активности.Это вывод из концепции выше в сочетании с кинетической теорией вопросов.

Типы давления, оказываемого жидкостями

Давление, создаваемое жидкостями

Все жидкости (жидкости и газы) имеют вес, поэтому они оказывают давление на стенку своих контейнеров. Давление, оказываемое жидкостью в любой заданной точке или месте в сосуде, зависит от высоты жидкости над ним. Это давление не зависит от формы сосуда.

Pressure Produced by Liquids

На приведенной выше диаграмме давления, действующие на дно каждого сосуда, равны при условии, что жидкости имеют одинаковую плотность и одинаковую высоту.

Давление, создаваемое плотностью

Плотность - это вес одного кубического метра материала. Разные жидкости весят разные количества для одного и того же объема и, следовательно, создают разные давления.

Поскольку мы знаем, что давление равно силе (или весу) на единицу площади, и в любом фиксированном объеме колонны вес содержащейся жидкости изменяется в зависимости от плотности; поэтому изменение плотности изменит давление контейнера.

Давление, создаваемое газами

Для изучения некоторых принципов, регулирующих поведение газов, мы будем использовать воздух в качестве общеизвестного газа.

Поскольку воздух имеет вес, он накапливает статическое давление, почти как жидкость. Один кубический фут воздуха весит около 0,08 фунта. Комната шириной 10 футов, длиной 20 футов и высотой 8 футов содержит 1600 кубических футов воздуха весом около 128 фунтов. Глубокий слой воздуха, который покрывает землю, оказывает давление, очень похожее на давление воды на дне океана.Это давление известно как атмосферное давление и составляет около 14,7 фунтов на квадратный дюйм на уровне моря.

Давление, возникающее в результате внешней нагрузки

Конечное или полное давление, оказываемое в любой заданной точке сосуда, насоса, линии и т. Д., Будет зависеть от напора или массы обрабатываемой жидкости плюс любое внешнее давление, оказываемое на жидкость обрабатывается. На рисунке ниже показано влияние внешнего давления.

Pressure Resulting From External Load

Судно заполнено водой на высоту 20 футов и открыто для атмосферы.Давление на дне будет 20 × 0,433 или 8,66 фунтов на квадратный дюйм. Если мы закроем резервуар и добавим сжатый газ в 200 фунтов на квадратный дюйм сверху резервуара, мы обнаружим, что давление на дне будет (200 + 8,66) фунтов на квадратный дюйм, или 208,66 фунтов на квадратный дюйм.

Глоссарий давления

Существуют две контрольные точки для измерения давления. Наиболее логичным является абсолютный ноль - состояние, существующее только в идеальном вакууме. Давление, измеренное от этой контрольной точки, называется абсолютным давлением.

Другая используемая контрольная точка - атмосферное давление. Сложность с этим ориентиром заключается в том, что он изменяется с высотой (относительно уровня моря) и в некоторой степени с погодными условиями. На уровне или около уровня моря это давление составляет около 14,7 фунтов на квадратный дюйм или 29,9 дюймов или 760 мм рт.

Types of Pressure

Абсолютное давление, P abs

Абсолютное давление - это давление, измеренное относительно нулевого давления (вакуума).

Манометрическое давление, манометр P

Манометрическое давление (или иногда называемое внутренним давлением) - это давление, измеряемое манометром при доступе давления атмосферы.

Манометр показывает разницу между давлением в системе или сосуде и локальным атмосферным давлением.

Однако будьте осторожны! при чтении манометра; определить, показывает ли оно абсолютное или манометрическое давление, обычно обозначаемое «а» или «g», например, псиа или барг.

Атмосферное давление, P атм

Атмосферное давление - это мера давления на поверхности в атмосфере. Однако, трудность состоит в том, что это изменяется с высотой и влажностью.

Таким образом, атмосферное давление может отличаться в зависимости от района или места.

Absolute Pressure units

Дифференциальное давление (DP)

Дифференциальное давление - это разница давления, измеренная между двумя разными точками давления в одной и той же контрольной точке давления, например, между неизвестным давлением и локальным атмосферным давлением.

Давление в головке

Давление в головке - это давление, оказываемое жидкостью, которое определяется высотой жидкости в столбе жидкости.

Это зависит от;

1. Высота столба жидкости.

2. Относительная плотность жидкости.

Напор = RD xhx 9,8 кПа

где, RD = относительная плотность жидкости, h = высота жидкости g = сила тяжести

Примечание: Относительная плотность - это плотность жидкости относительно стандартной эталонной плотности (вода = 1000 кгм -3 )

Вакуум

Давление ниже атмосферного называется вакуумом.Вакуум - это недостаток воздушной жидкости. Вакуумная шкала простирается между абсолютной нулевой контрольной точкой и атмосферным давлением, поэтому она не является положительным давлением. Это рассматривается как всасывающая сила или отрицательное давление.

Преобразования давления между устройствами

Pressure Conversions between Units

Методы измерения давления

Существуют 3 основных метода измерения давления;

I. Первый метод включает в себя установление баланса между неизвестным давлением и давлением, создаваемым столбом жидкости известной плотности.

II. Второй метод включает в себя разрешение неизвестному давлению воздействовать на известную область и измерение результирующей силы, прямо или косвенно.

III. Третий метод заключается в том, чтобы позволить неизвестному давлению воздействовать на упругий материал и измерить результирующее напряжение или деформацию.

Автор: Н. Асыддин

.

Приборы для измерения давления

Ряд приборов информирует пилота о состоянии самолета и условиях полета посредством измерения давления. Датчики давления можно найти в летной группе и группе двигателей. Это может быть либо прямое чтение, либо дистанционное зондирование. Это некоторые из наиболее важных приборов на самолете, которые должны точно информировать пилота для обеспечения безопасности полетов. Измерение давления включает в себя некоторый механизм, который может ощущать изменения давления.Затем добавляется метод калибровки и отображения информации для информирования пилота. Тип давления, который необходимо измерить, часто делает один чувствительный механизм более подходящим для использования в конкретном случае. Три основных механизма измерения давления, используемых в авиационных приборах, - это трубка Бурдона, диафрагма или сильфон и твердотельное чувствительное устройство.

Трубка Бурдона показана на рисунке 10-9. Открытый конец этой спиральной трубки зафиксирован на месте, а другой конец герметизирован и может свободно двигаться.Когда жидкость, которую необходимо измерить, направляется в открытый конец трубки, нефиксированная часть спиральной трубки стремится выпрямиться. Чем выше давление жидкости, тем больше выпрямляется трубка. Когда давление снижается, трубка откатывается. Указатель прикреплен к этому движущемуся концу трубы, обычно через соединение небольших валов и зубчатых колес. При калибровке этого движения выпрямляющей трубки можно создать лицо или циферблат инструмента. Таким образом, наблюдая за движением указателя вдоль шкалы поверхности инструмента, расположенной за ним, пилоту сообщается об увеличении и уменьшении давления.

Figure 10-9. The Bourdon tube is one of the basic mechanisms for sensing pressure. Figure 10-9. The Bourdon tube is one of the basic mechanisms for sensing pressure. Рисунок 10-9. Трубка Бурдона является одним из основных механизмов измерения давления.

Трубка Бурдона является внутренним механизмом для многих манометров, используемых на самолетах. Когда необходимо измерить высокое давление, трубка должна быть жесткой. Манометры, используемые для индикации более низких давлений, используют более гибкую трубку, которая более легко разматывается и наматывается. Большинство трубок Бурдона сделаны из латуни, бронзы или меди. Сплавы этих металлов могут быть сделаны для того, чтобы наматывать и разматывать трубу последовательно много раз.

Манометры Бурдона просты и надежны. Некоторые из инструментов, которые используют трубчатый механизм Бурдона, включают датчик давления моторного масла, датчик гидравлического давления, датчик давления в баке с кислородом и датчик давления в багажнике. Поскольку давление пара, создаваемого нагретой жидкостью или газом, увеличивается с ростом температуры, трубчатые механизмы Бурдона также можно использовать для измерения температуры. Это делается путем калибровки указателя, соединяющего рычажный механизм, и повторной маркировки лицевой стороны датчика с помощью шкалы температуры.Датчики температуры масла часто используют трубчатые механизмы Бурдона. [Рисунок 10-10] Figure 10-10. The Bourdon tube mechanism can be used to measure pressure or temperature by recalibrating the pointer’s connecting linkage and scaling instrument face to read in degrees Celsius or Fahrenheit. Figure 10-10. The Bourdon tube mechanism can be used to measure pressure or temperature by recalibrating the pointer’s connecting linkage and scaling instrument face to read in degrees Celsius or Fahrenheit. Рисунок 10-10. Трубчатый механизм Бурдона можно использовать для измерения давления или температуры путем перекалибровки соединительной тяги указателя и лицевой стороны прибора для измерения в градусах Цельсия или Фаренгейта.

Поскольку считывание и отображение информации о давлении или температуре с использованием трубчатого механизма Бурдона обычно происходит в одном корпусе прибора, они чаще всего являются датчиками прямого считывания.Но датчик восприятия трубки Бурдона также можно использовать дистанционно. Независимо от этого, необходимо направить измеряемую жидкость в трубку Бурдона. Например, общий прибор прямого считывания, измеряющий давление моторного масла и показывающий его пилоту в кабине, установлен на приборной панели. Небольшая длина трубопровода соединяет масляный канал под давлением на двигателе, проходит через брандмауэр и в заднюю часть манометра. Эта установка особенно эффективна на легких одномоторных самолетах, в которых двигатель установлен непосредственно перед приборной панелью в переднем конце фюзеляжа.Тем не менее, модуль дистанционного зондирования может быть более практичным на двухмоторных самолетах, где двигатели находятся на большом расстоянии от индикатора давления в кабине. Здесь движение трубки Бурдона преобразуется в электрический сигнал и передается на дисплей кабины через провод. Это легче и эффективнее, исключая возможность утечки жидкости в пассажирский салон самолета.

Диафрагма и сильфон являются двумя другими основными чувствительными механизмами, используемыми в авиационных приборах для измерения давления.Диафрагма представляет собой полый тонкостенный металлический диск, обычно гофрированный. Когда давление вводится через отверстие на одной стороне диска, весь диск расширяется. Посредством размещения рычага в контакте с другой стороной диска движение мембраны под давлением может быть передано указателю, который регистрирует движение относительно шкалы на поверхности инструмента. [Рисунок 10-11] Figure 10-11. A diaphragm used for measuring pressure. An evacuated sealed diaphragm is called an aneroid. Figure 10-11. A diaphragm used for measuring pressure. An evacuated sealed diaphragm is called an aneroid. Рисунок 10-11. Диафрагма используется для измерения давления. Эвакуированная герметичная диафрагма называется анероидом.

Диафрагмы также могут быть закрыты. Перед запечатыванием диафрагму можно вакуумировать, не оставляя внутри ничего. Когда это сделано, диафрагма называется анероидом. Анероиды используются во многих полетных приборах. Диафрагма также может быть заполнена газом до стандартного атмосферного давления и затем герметизирована. Каждая из этих диафрагм имеет свои применения, которые описаны в следующем разделе. Общим фактором является то, что расширение и сжатие боковой стенки диафрагмы - это движение, которое коррелирует с увеличением и уменьшением давления.

Когда несколько камер диафрагмы соединены вместе, устройство называется сильфоном. Эта аккордеоноподобная сборка диафрагм может быть очень полезна при измерении разности давлений между двумя газами, называемой дифференциальным давлением. Как и в случае с одной диафрагмой, именно движение боковых стенок сильфонного узла коррелирует с изменениями давления и к которому прикреплены указатель связи и передачи для информирования пилота. [Рисунок 10-12] Figure 10-12. A bellows unit in a differential pressure gauge compares two different pressure values. End movement of the bellows away from the side with the highest pressure input occurs when the pressures in the bellows are not equal. The indicator linkage is calibrated to display the difference. Figure 10-12. A bellows unit in a differential pressure gauge compares two different pressure values. End movement of the bellows away from the side with the highest pressure input occurs when the pressures in the bellows are not equal. The indicator linkage is calibrated to display the difference. Рисунок 10-12.Сильфон в дифференциальном манометре сравнивает два разных значения давления. Конечное перемещение сильфона в сторону от стороны с наибольшим входным давлением происходит, когда давления в сильфоне не равны. Связь индикатора откалибрована для отображения разницы.

Мембраны, анероиды и сильфонные датчики давления часто находятся внутри единого корпуса прибора, который содержит указатель и циферблат прибора, считываемые пилотом на приборной панели.Таким образом, многие приборы, использующие эти чувствительные и надежные механизмы, являются датчиками прямого считывания. Но во многих системах приборов дистанционного зондирования также используются диафрагма и сильфон. В этом случае чувствительное устройство, содержащее чувствительную к давлению диафрагму или сильфон, расположено удаленно на двигателе или планере. Он является частью преобразователя, который преобразует давление в электрический сигнал. Преобразователь или передатчик отправляет сигнал на датчик в кабине или на компьютер для обработки и последующего отображения обнаруженного состояния.Примерами приборов, которые используют диафрагму или сильфон в датчике прямого считывания или дистанционного зондирования, являются альтиметр, индикатор вертикальной скорости, датчик перепада давления в кабине (в самолете под давлением) и датчик давления в коллекторе.

Твердотельные датчики давления микротехнологии используются в современных самолетах для определения критических давлений, необходимых для безопасной эксплуатации. Многие из них имеют цифровой выход, готовый к обработке компьютерами с электронными приборами и другими бортовыми компьютерами.Некоторые датчики посылают микроэлектрические сигналы, которые преобразуются в цифровой формат для использования компьютерами. Как и в случае аналоговых датчиков, описанных выше, ключом к функции твердотельных датчиков является их постоянное изменение свойств при изменении давления.

Твердотельные датчики, используемые в большинстве авиационных применений, показывают изменение электрической мощности или изменения сопротивления при изменении давления. Кристаллические пьезоэлектрические, пьезорезисторные и полупроводниковые чип-датчики являются наиболее распространенными. В типичном датчике крошечные провода встроены в кристалл или чувствительный к давлению полупроводниковый чип.Когда давление отклоняет кристалл (ы), создается небольшое количество электричества или, в случае полупроводникового чипа и некоторых кристаллов, сопротивление изменяется. Поскольку изменения тока и сопротивления напрямую зависят от величины отклонения, выходы можно калибровать и использовать для отображения значений давления.

Практически вся информация о давлении, необходимая для двигателя, планера и летного оборудования, может быть получена и / или рассчитана с помощью твердотельных датчиков давления в сочетании с датчиками температуры.Но продолжительное использование анероидных устройств для сравнений, включающих абсолютное давление, примечательно. Твердотельные системы измерения давления представляют собой системы дистанционного зондирования. Датчики установлены на самолете в удобных и эффективных местах.

Бортовой механик Рекомендует

.

% PDF-1.5 % 52 0 объектов > endobj 53 0 объектов > endobj 55 0 объектов > поток хД AAh3KXXQ_tmL \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ | QH \ * д Quu:! ܖ * QUP * qUCU / W%!.8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU /W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / Вт % 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W%.8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU /W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$ J \ 7mU:!!! u_w% J \ | QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% ! J \ | QH \ * д qUǽo;% J \ #% J \ ␸ * qUCU / W%.8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU /W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / Вт % 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W%.8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU /W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/Wu>M}9 -qU, qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ |! QH \ * д qUU_W% J \ | QH \ qomWu> NGW%.8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU / W% 0,8 $ J \ ␸ * qUCU /W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$J\␸*qUCU/W%.8$ J \ ␸ * qUCU / W% +0,8 $ J \ ␸ * qUCU / W% +0,8 $ J \ ␸ * qUCU | | endstream endobj 54 0 объектов > поток xAʭ ו 30 jhNYesHVq ~ и # 2 _ Ǘ} xo {GYr3blo1cFM-f̈ѲŌ1Z61 # F3F ~ ח} xo ~ к (K1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ د Z * ㅏ GH) CK9ZRr0F * CK9ZRr0S -???? / Я 寱 wX.IjScrU => & - WcrU => & - WcrU => Z '/ а ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fec1 3fhbƌ- [éS 3blo1cFM-f7 71 # F˦3fhbƌ- [éS 3blo1cFov`h) CK9ZRr0F * CK9ZRr0q GJDŽWcrU => & - WcrU => & - WcrU =>) / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ- [éS 3bK` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% o0ǒ [éS 3blo1cFM-f̈ѲŌ1Z61 #> 7cr0-`h) CK9Z ~ # V-`h) CK9Z ^% XҪ {| LZoǤ {| LZoǤ {| LZot% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ 71 # F˦3fhbƌ- [éS 3blo1cFX | LŌ1Z61 # F˦3fhbƌ- [éS 3b |? #> # CK9ZRr07bU9ZRr0) Ub> & [1i [1i [1Oxv [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ k` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [7> ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ / ~ 9bƌ- [éS 3blo1cFM-f̈ѲŌ1a-`h) CK9Z-`h) CK9ZR} * 1ǒVcrU => & -WcrU => & - WcrU => / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ- [éS 3b | сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [š? 9ZRr0-Rr0-`OQ1U- \ bIU- \ bIU- \ б? ֪ bIU- \ bIU- \ bIU- ~ сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [š% о0? 3fhbƌ- [ÉS 3blo1cFM-f̈7cIM-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s1a9ZRr0-Rr0-`܇ Q1U- \ bIU- \ bIU- \ б ~ k`> bƌ - [исп 3blo1cFM-f̈ѲŌ1S> ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOF | lGr0-`h) CoĪr0-`h) CK9S ~ ԫ | LxU => & - WcrU => & - WcrU => & - Wc% 'CRU => & - WcrU => & - WcrU => / ~ пС 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x̏Ō1Z61 # F˦3fhbƌ- [ES 3b ~ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ F | LXr0-`h) CoĪr0-`h) CK9a ԫ | LxU => & - WcrU => & - WcrU => & - Wc741 # F˦3fhbƌ- [éS 3blo1cFX; [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ k`> & bƌ- [éS 3blo1cFM-f̈ѲŌ1S ۑ-`ч) CK9Z-`h) CK9ZR ߈ U`h) CK9ZRr0W9 [1i [1i [1 ݇ xDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 #> k` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% o0ǒ [éS 3blo1cFM-f̈ѲŌ1Z61 #> 7с; г0-`h) CK9Z ~ # V-`h) CK9Z ^% с <[1i [1i [ 1iX | lŌ1Z61 # F˦3fhbƌ- [éS 3b | bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> ^ b13fhbƌ- [ÉS 3blo1cFM-F ؎-`ч) CK9ZR ߈ U`h) CK9ZRr0F * CK9ZRr0qGJU- \ bIU- \ bIU- \ Ь> k`> & bƌ- [ÉS 3blo1cFM- ? f̈ѲŌ1a ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ / ~ 9bƌ- [éS 3blo1cFM-f̈ѲŌ1a ۑ-`ч) CK9Z-`h) CK9ZR * 1 ^ bIU- \ bIU- \ bIU- | с;?? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-f7 71 # F˦3fhbƌ- [ÉS 3blo1cFov`h) CK9ZRr0F * CK9ZRr07bU9ZRr0 Ub% oǤ {| LZoǤ {| LZoǤ {| La ^ b13fhbƌ- [éS 3blo1cFM-f7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x3fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZR ߈ U`h) CK9ZRr0W {|? LZoǤ {| LZoǤ {| ? LZot% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ 71 # F˦3fhbƌ- [éS 3blo1cFX | LŌ1Z61 # F˦3fhbƌ- [éS 3b 2V {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ F | LXr0 -`h) CoĪr0-`h) CK9a ԫKZbIU- \ bIU- \ bIU- ~ сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-f7 71 # F˦3fhbƌ- [ÉS 3blo1cFov`h) CK9ZRr0F * CK9ZRr0q GJDŽWcrU => & -? WcrU => & - WcrU =>) / ~ Н. С. 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ- [éS 3bj ۿ? / / 7 揲 3fhbƌ- [éS 3blo1cFM-f̈dcRr0-`hXUr0-`h) Z = _s ؤ> & [1 я [1i [1 ж?}> Sbƌ- [éS 3blo1cFM-f̈ѲŌ? jXF̏Ō1Z61 # F˦3fhbƌ- [éS 3bj? ˟> ~ К_ o5% 1 # F˦3fhbƌ- [ÉS 3blo1cFW-е ۑ-`ч) CK9Z-`h) CK9ZR * 1 ^ bIU- \ bIU- \ bIU- | с;? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-F / ~ 71 # F˦3fhbƌ- [ÉS 3blo1cF} ؏ XKjo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ ߈ Rr0-`hXUr0- `ч)> zcI [1i [1i [1i} ؏ X | lŌ1Z61 # F˦3fhbƌ- [éS 3b | bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> ^ b13fhbƌ- [ÉS 3blo1cFM-F ؎-`ч) CK9ZR ߈ U`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZot% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ 71 # F˦3fhbƌ- [éS 3blo1cF x̏Ō1Z61 # F˦3fhbƌ- [éS 3b ~ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ F | LXr0-`h) CoĪr0-`h) CK9a ԫKZbIU- \ bIU- \ bIU- ~ с;?? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-f7 71 # F˦3fhbƌ- [ÉS 3blo1cFov`h) CK9ZRr0F * CK9ZRr0q GJDŽWcrU => & - WcrU = > & - WcrU => ZXZrR => & - WcrU => & - WcrU => & - WC7 71 # F˦3fhbƌ- [éS 3blo1cF} ؏ Х; [éS 3blo1cFM-f̈ѲŌ1Z61 #> k` % 51 # F˦3fhbƌ- [éS 3blo1cF} oDŽ`h) CK9ZRr0F * CK9ZRr0qGJDŽWcrU => & - WcrU => & - WcrU =>) / ~ Н. С. 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ - [исп 3b | сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [š? 9ZRr0-Rr0-`OQ1U- \ bIU- \ bIU- \ б? ֪ bIU- \ bIU- \ bIU- ~ сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [š% о0? 3fhbƌ- [ÉS 3blo1cFM-f̈7cIM-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s1a9ZRr0-Rr0-`܇ Q1U- \ bIU- \ bIU- \ б ~ k`> bƌ - [исп 3blo1cFM-f̈ѲŌ1S> ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOF | lGr0-`h) CoĪr0-`h) CK9Z ~ # V-`h) CK9Z ^% XҪ {| LZoǤ {| LZoǤ {| LZot% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ / ~ 71 # F˦3fhbƌ- [éS 3blo1cF} ؏ XKjo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ ߈ Rr0-`hXUr0-`h) ~ ʏz oǤ { | LZoǤ {| LZoǤ {| Л.С.> ^ b󱝦3fhbƌ- [éS 3blo1cFM-f7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOxDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ 7с; г0-`h) CK9Z ~ # V- `ч) CK9Z-`h) CK9ZR} * 1ǒVcrU => & - WcrU => & - WcrU => / ~ пС 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x̏Ō1Z61 # F˦3fhbƌ- [3b ~ éS XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ F | lGr0-`h) CoĪr0-`h) CK9S ~ ԫ | LxU => & - WcrU => & - WcrU => & - Wc741 # F˦3fhbƌ- [éS 3blo1cFX; [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ k`> & bƌ- [éS 3blo1cFM-f̈ѲŌ1S ۑ-`ч) CK9Z-`h) CK9ZR ߈ U`h) CK9ZRr0W9 [1i [1i [1 ݇ xDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 #> k` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% o0ǒ [éS 3blo1cFM-f̈ѲŌ1Z61 #> 7с; г0-`h) CK9Z ~ # V-`h) CK9Z ^% с <[1i [1i [ 1iX | lŌ1Z61 # F˦3fhbƌ- [éS 3b | bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> ^ b13fhbƌ- [ÉS 3blo1cFM-f̈QZ5b ~ M-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s1a9ZRr0-Rr0-`܇ Qs, IU => & - WcrU => & - WcrU => & - WC7 71 # F˦3fhbƌ- [éS 3blo1cF} ؏ Х; [éS 3blo1cFM-f̈ѲŌ1Z61 #> k`> & bƌ- [éS 3blo1cFM-f̈ѲŌ1S ۑ-`ч) CK9Z-`h) CK9ZR * 1 ^ bIU- \ bIU- \ bIU- | с;? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-F / ~ 71 # F˦3fhbƌ- [ÉS 3blo1cF} ؏ XKjo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ ߈ Rr0-`hXUr0- `ч)> zcI [1i [1i [1i} ؏ X | lŌ1Z61 # F˦3fhbƌ- [éS 3b | bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> ^ b13fhbƌ- [ÉS 3blo1cFM-F ؎-`ч) CK9ZR ߈ U`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZot% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ 71 # F˦3fhbƌ- [éS 3blo1cF x̏Ō1Z61 # F˦3fhbƌ- [éS 3b ~ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ F | LXr0-`h) CoĪr0-`h) CK9a ԫKZbIU- \ bIU- \ bIU- ~ с;?? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-f7 71 # F˦3fhbƌ- [ÉS 3blo1cFov`h) CK9ZRr0F * CK9ZRr0q GJDŽWcrU => & - WcrU = > & - WcrU =>) / ~ Н. С. 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ- [éS 3bK` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% o0ǒ [éS 3blo1cFM-f̈ѲŌ1Z61 #> 7cr0-`h) CK9Z ~ # V-`h) CK9Z ^% XҪ {| LZoǤ {| LZoǤ {| LZot% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ 71 # F˦3fhbƌ- [éS 3blo1cFX | LŌ1Z61 # F˦3fhbƌ- [éS 3b |? #> # CK9ZRr07bU9ZRr0) Ub> & [1i [1i [1 RZ Ւ [1 я [1i [1i} ؏ X | LŌ1Z61 # F˦3fhbƌ- [éS 3b ~ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a? ^ шс, Ō1Z61 # F˦3fhbƌ- [3b ~ ÉS #> &, CK9ZRr07bU9ZRr0? Ub> & [1i [1i [1Oxv [ÉS 3blo1cFM-f̈ѲŌ1Z61 # ~ ~ М k` -f̈ѲŌ1Z61 # F˦3fhbƌ- [š% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) ߈ Rr0-`hXUr0-`h) ~ ʏz oǤ {|? LZoǤ {| LZoǤ {| _V {| LZoǤ {| LZoǤ {| LZot% o0no1cFM -f̈ѲŌ1Z61 # F˦3fhbƌ / ~ 71 # F˦3fhbƌ- [éS 3blo1cF} ؏ XKjo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ ߈ Rr0-`hXUr0-`h)> г oǤ {| LZoǤ {| LZoǤ {| Л.С.> ^ б 󱝦3fhbƌ- [éS 3blo1cFM-f7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOxDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ 7с; г0-`h) CK9Z ~ # V-`h) CK9Z-`h) CK9ZR} * 1ǒVcrU => & - WcrU => & - WcrU => / ~ пС 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x̏Ō1Z61 # F˦3fhbƌ- [3b ~ éS XRS 3blo1cFM-F {w2Pxc 7.b13fhbƌ- [ÉS 3blo1cFM-f7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x3fhbƌ- [ÉS 3blo1cFM-F ؎-`ч) CK9ZR ߈ U`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZot% o0io1cFM- f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ 71 # F˦3fhbƌ- [éS 3blo1cFX | LŌ1Z61 # F˦3fhbƌ- [éS 3b | #> # CK9ZRr07bU9ZRr0-Rr0-`܇ Qs, IU => & - WcrU = > & - WcrU => & - WC7 71 # F˦3fhbƌ- [éS 3blo1cF} ؏ Х; [éS 3blo1cFM-f̈ѲŌ1Z61 #> k`% 51 # F˦3fhbƌ- [éS 3blo1cF} ov`h) CK9ZRr0F * CK9ZRr0q GJDŽWcrU => & - WcrU => & - WcrU =>) / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ- [éS 3b? | сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [Дж; [ÉS 3blo1cFM-f̈ѲŌ1Z61 #> 7cr0-`h) CK9Z ~ # V-`h) CK9Z ^% XҪ {| LZoǤ {| LZoǤ {| LZot% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ / ~ 71 # F˦3fhbƌ- [éS 3blo1cF} ؏ X | LŌ1Z61 # F˦3fhbƌ- [éS 3b |? #> # CK9ZRr07bU9ZRr0) Ub> & [1i [1i [1Oxv [éS 3blo1cFM- f̈ѲŌ1Z61 # ~ k` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [7> ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ / ~ 9bƌ- [éS 3blo1cFM-f̈ѲŌ1a-`h) CK9Z-`h) CK9ZR} * = 1ǒVcrU > & - WcrU => & - WcrU => / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ- [éS 3b | сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [š? 9ZRr0-Rr0-`OQ1U- \ bIU- \ bIU- \ б ~ k`> bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x3fhbƌ- [éS 3blo1cFM-F-`h) CK9ZR ߈ U`h) CK9ZRr0W9 [1i [1i [1 ݇ хи [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ k` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [š% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) ߈ Rr0-`hXUr0-`h) ~ ʏz oǤ {|? LZoǤ {| LZoǤ {| LS> ^ b󱝦3fhbƌ- [éS 3blo1cFM-f7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fX; [éS 3blo1cFM-f̈ѲŌ1Z61 #> k`% 51 # F˦3fhbƌ- [éS 3blo1cF} oDŽ`h) CK9ZRr0F * CK9ZRr0qGJU- \ bIU- \ bIU- \ Ъ> k`> bƌ- [ és 3blo1cFM-f̈ѲŌ1S> ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOF | lGr0-`h) CoĪr0-`h) CK9S ~ ԫ | LxU => & - WcrU = > & - WcrU => & - Wc% 'CRU => & - WcrU => & - WcrU => / ~ пС 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x̏Ō1Z61 # F˦3fhbƌ- [3b éS ~ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ F | LXr0-`h) CoĪr0-`h) CK9a ԫ | LxU => & - WcrU => & - WcrU => & - Wc741 # F˦3fhbƌ- [éS 3blo1cFX [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ k`> & bƌ- [éS 3blo1cFM-f̈ѲŌ1S ۑ-`ч) CK9Z-`h) CK9ZR * 1 ^ bIU- \ bIU- \ МУВ-j9cjI- \ bIU- \ bIU- \ Ь> k`> & bƌ- [éS 3blo1cFM-f̈ѲŌ1a? ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ / ~ 9bƌ- [éS 3blo1cFM-f̈ѲŌ1a-`h) CK9Z-`h) CK9ZR} * 1 ^ bIU- \ bIU- \ bIU- | с;?? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-f7 71 # F˦3fhbƌ- [ÉS 3blo1cFov`h) CK9ZRr0F * CK9ZRr07bU9ZRr0 Ub% oǤ {| LZoǤ {| LZoǤ {| La ^ b13fhbƌ- [éS 3blo1cFM-f7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x3fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZR ߈ U`h) CK9ZRr0W {|? LZoǤ {| LZoǤ {| ? LZot% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) / ~ 71 # F˦3fhbƌ- [éS 3blo1cFX | LŌ1Z61 # F˦3fhbƌ- [éS 3b | #> # CK9ZRr07bU9ZRr0-Rr0-`܇ Qs, IU => & -WcrU => & - WcrU => & - WC7 71 # F˦3fhbƌ- [éS 3blo1cF} ؏ Х; [éS 3blo1cFM-f̈ѲŌ1Z61 #> k`% 51 # F˦3fhbƌ- [éS 3blo1cF } ov`h) CK9ZRr0F * CK9ZRr0q GJDŽWcrU => & - WcrU => & - WcrU =>) / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOx̏Ō1Z61 # F˦3fhbƌ- [éS 3b? | сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [š 9ZRr0-Rr0-`hXUr0-`h)> zcI [1i [1i [1i} ؏ X |? LŌ1Z61 # F˦3fhbƌ- [ÉS 3b ~ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a? ^ шс, Ō1Z61 # F˦3fhbƌ- [3b ~ ÉS #> # CK9ZRr07bU9ZRr0)? Ub> & [1i [1i [1Oxv [ÉS 3blo1cFM-f̈ѲŌ1Z61 # ~ ~ М k` -f̈ѲŌ1Z61 # F˦3fhbƌ- [S% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ_ U # bƌ- [éS 3blo1cFM-f̈ѲŌ1a-`h) CK9Z-`h) CK9ZR} * 1ǒVcrU => & -? WcrU = > & - WcrU => / ~ пС 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ x̏Ō1Z61 # F˦3fhbƌ- [3b ~ éS сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [š? 9ZRr0-Rr0-`OQ1U- \ bIU- \ bIU- \ б ~ k`> bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ د Zg_ / а ~ ае! f̈ѲŌ1Z61 # F˦3fhbƌ- [ио) CK9ZRr07bU9ZRr0j? =? s ؤ> & [1 I ​​[1i [1p? > Sbƌ- [ÉS 3blo1cFM-f̈ѲŌjXF̏Ō1Z61 # F˦3fhbƌ- [ÉS 3bj _> ~ K? 7% 1 # F˦3fhbƌ- [ÉS 3blo1cFW-е ۑ-`ч) CK9Z-`h) CK9ZR * 1 ^ bIU- \ bIU- \ bIU- | с;? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S% о0 3fhbƌ- [ÉS 3blo1cFM-F / ~ 71 # F˦3fhbƌ- [ÉS 3blo1cF} ؏ XKjo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ ߈ Rr0-`hXUr0- `ч)> zcI [1i [1i [1i} ؏ X | lŌ1Z61 # F˦3fhbƌ- [éS 3b | bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> ^ b13fhbƌ- [ÉS 3blo1cFM-F ؎-`ч) CK9ZR ߈ U`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZot% o0io1cFM-FFR-ʶ # -уD) ГИ] Х> [nƼ1Z61 # F˦3fhbƌ- [S? 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fK` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s7cIM-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s1a9ZRr0- Rr0-`܇ Сс, IU => & - WcrU => & - WcrU => & - Wcyv [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ / с ; г0-`h) CK9Z «V-`h) CK9Z ^% с <[1i [1i [1iZU-9 [1i [1i [1 ݇ сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [s7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ E | LXr0-`h) C_Īr0-`h) CK9aԫ | LxU => & - WcrU => & - WcrU => & - Wcyv [ÉS 3blo1cFM-f̈ѲŌ1Z61 # ~% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ / с;? г0-`h) CK9Z «V-`h) CK9Z ^% с <[1i [1i [1iZU-9 [1i [1i [1 ݇ сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [s7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ E | LXr0-`h) C_Īr0-`h) CK9aԫ | LxU => & - WcrU => & - WcrU => & - Wcyv [ÉS 3blo1cFM-f̈ѲŌ1Z61 # ? ~% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ / с;? г0-`h) CK9Z «V-`h) CK9Z-`h) CK9ZR} * 1ǒVcrU => & - WcrU => & - WcrU => X | LŌ1Z61 # F˦3fhbƌ- [éS 3b ~ ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌXKjo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌRr0-`hXUr0-`h) ~ ʟz oǤ {| LZoǤ {| LZoǤ {| LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOE | lGr0-`h) C_Īr0-`h) CK9Z "V-`h) CK9Z ^% XҪ {| LZoǤ {| LZoǤ {| LZot7 71 # F˦3fhbƌ- [éS 3blo1cF} k` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s7cIM-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s9ZRr0- Rr0-`OS1U- \ bIU- \ bIU- \ Ъ ~ % o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Х; [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Rr0-`hXUr0-`h) C_Īr0-`h) CK9aԫKZbIU- \ bIU- \ bIU- ~ ^ b13fhbƌ- [ES 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [ES 3b ~ ^ шс, Ō1Z61 # F˦3fhbƌ- [éS 3b "> # CK9ZRr0 / bU9ZRr0) Ub> & [1i [1i [1O с;? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [Z K Ո 71 # F˦3fhbƌ- [ÉS 3blo1cF} _DŽ`h) CK9ZRr0E * CK9ZRr0qOJU- \ bIU- \ bIU- \ B>% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌX;? [ES 3blo1cFM-f̈ѲŌ1Z61 #>% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Rr0-`hXUr0-`h) ~ ʟz oǤ {| LZoǤ {| LZoǤ {| LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1} 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ E | LXr0-`h) C_Īr0-`h) CK9aԫKZbIU- \ bIU- \ bIU- ~ ^ b󱝦3fhbƌ- [ÉS 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [ÉS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZot 741 # F˦3fhbƌ- [éS 3blo1cFK` ~ M-f̈ѲŌ1Z61 # F˦3fhbƌ - [7> / ~ 71 # F˦3fhbƌ- [éS 3blo1cF} k`% 51 # F˦3fhbƌ- [éS 3blo1cF} _DŽ`h) CK9ZRr0E * CK9ZRr0qOJU- \ bIU- \ bIU- \ Ъ>% o0io1cFM -f̈ѲŌ1Z61 # F˦3fhbƌ) X [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Rr0-`hXUr0-`h) ~ ʟz oǤ {| LZoǤ {| LZoǤ {| LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1} 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ E | LXr0-`h) C_Īr0-`h) CK9aԫKZbIU- \ bIU- \ bIU- ~ ^ b󱝦3fhbƌ- [ÉS 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [ÉS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZO kUKNoǤ {| LZoǤ {| LZoǤ {|? La / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a / ~ 9bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a -`h) CK9Z-`h) CK9ZR} * 1 ^ bIU- \ bIU- \ bIU- |? ^ b󱝦3fhbƌ- [ és 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [éS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZO kUKNoǤ {| LZoǤ {| LZoǤ {|? La / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a / ~ 9bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a -`h) CK9Z-`h) CK9ZR} * 1 ^ bIU- \ bIU- \ bIU- |? ^ b󱝦3fhbƌ- [ és 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [éS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0E * CK9ZRr0qOJU- \ bIU- \ bIU- \ б>% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌX; [éS 3blo1cFM-f̈ѲŌ1Z61 #>% o0ǒ [éS 3blo1cFM-f̈ѲŌ1Z61 #> / с; г0-`h) CK9Z «V-`h) CK9Z ^% с <[1i [1i [1iK` > bƌ- [ES 3blo1cFM-f̈ѲŌ1S> / ~ 71 # F˦3fhbƌ- [éS 3blo1cFK`> & bƌ- [ES 3blo1cFM-f̈ѲŌ1S ~ ۑ-`ч) CK9Z-`h) CK9ZRU`h) CK9ZRr0W9 [1i [1i [1 ݇ сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [s7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ E | lGr0-`h) C_Īr0-`h) CK9Sԫ | LxU => & - WcrU => & - WcrU => & - Wcyv [ÉS 3blo1cFM-f̈ѲŌ1Z61 # ? ~% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ / с;? г0-`h) CK9Z «V-`h) CK9Z-`h) CK9ZR} * 1ǒVcrU => & - WcrU => & - WcrU => X | LŌ1Z61 # F˦3fhbƌ- [éS 3b ~ ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌXKjo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌRr0-`hXUr0-`h) ~ ʟz oǤ {| LZoǤ {| LZoǤ {| LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> / ~ пС 3blo1cFM-f̈ѲŌ1Z61 # F˦3fZ5b ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s1a9ZRr0- Rr0-`܇ Сс, IU => & - WcrU => & -WcrU => & - WcyDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 #>% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ / с;? г0-`h) CK9Z «V-`h) CK9Z ^% с «[1i [1i [1iK`> bƌ- [éS 3blo1cFM-f̈ѲŌ1S> / ~ 71 # F˦3fhbƌ- [éS 3blo1cFZ} O 쏰 /», OW, `ח ?? Xhbƌ - [исп 3blo1cFM-f̈SGF1-`h) CK9ZRU`h) CK9ZRr0 {˿; ǚ wbIU- \ bIU- \ bIU- ~% OV [éS 3blo1cFM-f̈ѲŌ1Z61 # _ ֪ coo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ? ? # & ?? XSbƌ- [éS 3blo1cFM-f̈ѲŌ к) ؎-`ч) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZot 741 # F˦3fhbƌ- [éS 3blo1cFK` ~ M -f̈ѲŌ1Z61 # F˦3fhbƌ- [7> / ~ 71 # F˦3fhbƌ- [éS 3blo1cF} k`% 51 # F˦3fhbƌ- [éS 3blo1cF} _DŽ`h) CK9ZRr0E * CK9ZRr0qOJU- \ bIU- \ BIU - \ Ь>% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) X [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Rr0-`hXUr0-`h) ~ ʟz oǤ {| LZoǤ {| LZoǤ { | LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1} 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ E | LXr0-`h) C_Īr0-`h) CK9aԫKZbIU- \ bIU- \ bIU- ~ ^ b󱝦3fhbƌ- [ÉS 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [ÉS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZO kUKNoǤ {| LZoǤ {| LZoǤ {|? La / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a / ~ 9bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a -`h) CK9Z-`h) CK9ZR} * 1 ^ bIU- \ bIU- \ bIU- |? ^ b󱝦3fhbƌ- [ és 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [éS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZO kUKNoǤ {| LZoǤ {| LZoǤ {|? La / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a / ~ 9bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a -`h) CK9Z-`h) CK9ZR} * 1 ^ bIU- \ bIU- \ bIU- |? ^ b󱝦3fhbƌ- [ és 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [éS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0E * CK9ZRr0qOJU- \ bIU- \ bIU- \ б>% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌX; [éS 3blo1cFM-f̈ѲŌ1Z61 #>% o0ǒ [éS 3blo1cFM-f̈ѲŌ1Z61 #> / с; г0-`h) CK9Z «V-`h) CK9Z ^% с <[1i [1i [1iK` > bƌ- [ES 3blo1cFM-f̈ѲŌ1S> / ~ 71 # F˦3fhbƌ- [éS 3blo1cFK`> & bƌ- [ES 3blo1cFM-f̈ѲŌ1S ~ ۑ-`ч) CK9Z-`h) CK9ZRU`h) CK9ZRr0W9 [1i [1i [1 ݇ сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [s7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ XRS 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ E | lGr0-`h) C_Īr0-`h) CK9Sԫ | LxU => & - WcrU => & - WcrU => & - Wcyv [ÉS 3blo1cFM-f̈ѲŌ1Z61 # ? ~% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ / с;? г0-`h) CK9Z «V-`h) CK9Z-`h) CK9ZR} * 1ǒVcrU => & - WcrU => & - WcrU => X | LŌ1Z61 # F˦3fhbƌ- [̘eS 3b ~ ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌXKjo1cFM-f̈ѲŌ1Z61 # F˦3fhb ۻ ۲, WoK H, Wum0LG ч) C_Īr0-`h) CK9Sԫ |? LxU => & - WcrU => & - WcrU => & - Wcyv [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ߵ U # bƌ- [éS 3blo1cFM-f̈ѲŌ1a -`h) CK9Z-`h) CK9ZR} * 1ǒVcrU => & - WcrU => & - WcrU => X |? LŌ1Z61 # F˦3fhbƌ- [éS 3b ~ ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌX | LŌ1Z61 # F˦3fhbƌ- [éS 3b "> # CK9ZRr0 / bU9ZRr0) Ub> & [1i [1i [1O с;?? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F3F% о0 3fhbƌ- [ÉS 3blo1cFM-f̈y3fhbƌ- [ÉS 3blo1cFM-F-`h) CK9ZRU`h) CK9ZRr0W9 [1i [1i [1 ݇ с;? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [S 9ZRr0- Rr0-`OS1U- \ bIU- \ bIU- \ Ъ ~% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) X;? [ÉS 3blo1cFM-f̈ѲŌ1Z61 # 7> / ~ 71 # F˦3fhbƌ- [éS 3blo1cF} k`% 51 # F˦3fhbƌ- [éS 3blo1cF} _DŽ`h) CK9ZRr0E * CK9ZRr0qOJU- \ bIU- \ bIU- \ Ъ>% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ ) X [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Rr0-`hXUr0-`h) ~ ʟz oǤ {| LZoǤ {| LZoǤ {| LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F ˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1 y̏Ō1Z61 # F˦3fhbƌ- [ÉS 3b ~ ^ шс, Ō1Z61 # F˦3fhbƌ- [ÉS 3b "> &, CK9ZRr0 / bU9ZRr0 Ub% oǤ {| LZoǤ {| LZoǤ {|? La / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOE | lGr0-`h) C_Īr0-`h) CK9Sԫ | LxU => & - WcrU => & - WcrU => & -WcSkUKNoǤ {| LZoǤ {| LZoǤ {|? La / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a / ~ 9bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a -`h) CK9Z-`h) CK9ZR} * 1 ^ bIU- \ bIU- \ bIU- |? ^ b󱝦3fhbƌ- [ és 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [éS 3b | ^ b13fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZO ֪ bIU- \ bIU- \ bIU- ~ ^ b13fhbƌ- [ES 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [ES 3b ~ ^ шс, Ō1Z61 # F˦3fhbƌ- [3b éS "> &, CK9ZRr0 / bU9ZRr0 Ub> & [1i [1i [1O с;? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [S? 9ZRr0- Rr0-`hXUr0-`h)> zcI [1i [1i [1i} k`> & bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a? / ~ 71 # F˦3fhbƌ - [исп 3blo1cF} k`% 51 # F˦3fhbƌ- [éS 3blo1cF} _v`h) CK9ZRr0E * CK9ZRr0q OJDŽWcrU => & - WcrU => & - WcrU =>) X |? lŌ1Z61 # F ˦3fhbƌ- [éS 3b | ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) X | LŌ1Z61 # F˦3fhbƌ- [éS 3b "> # CK9ZRr0 / bU9ZRr0- Rr0-` ܇ Ss, IU => & - WcrU => & - WcrU => & - WcyDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 #>% о0 3fhbƌ- [éS 3blo1cFM-f̈y3fhbƌ- [éS 3blo1cFM-F ؎-`ч) CK9ZRU`h) CK9ZRr0W {? | LZoǤ {| LZoǤ {|? LZot 741 # F˦3fhbƌ- [éS 3blo1cFK` ~ M-f̈ѲŌ1Z61 # F˦3fhbƌ- [š 7 71 # F˦3fhbƌ- [éS 3blo1cF_v`h) CK9ZRr0E * CK9ZRr0 / bU9ZRr0 Ub% oǤ {| LZoǤ {| LZoǤ {|? La / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F3F ܇ bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a / ~ 9bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a ۑ-`ч) CK9Z-`h) CK9ZR * 1 ^ bIU- \ bIU- \ bIU- |? ^ b󱝦3fhbƌ- [ és 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [éS 3b | ^ b13fhbƌ- [éS 3blo1cFM-Fw-к Ո 71 # F˦3fhbƌ- [éS 3blo1cF} _DŽ`h) CK9ZRr0E * CK9ZRr0qOJU- \ bIU- \ bIU- \ б>% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌX [éS 3blo1cFM-f̈ѲŌ1Z61 #>% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Rr0-`hXUr0-`h) ~ ʟz oǤ {| LZoǤ {| LZoǤ {| LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ J _ ??? / G ؿ 7 4% 1 # F˦3fhbƌ- [ÉS 3blo1cFZ_21`h) CK9ZRr0E * CK9ZRr0_7 / kKlR _> & [1i [1i [ 1 ~% OV [éS 3blo1cFM-f̈ѲŌ1Z61 # ߵ U # bƌ- [éS 3blo1cFM-f̈ѲŌ J W _5? _ е f̈ѲŌ1Z61 # F˦3fhbƌ- [̘Rr0-`hXUr0-`h) ~ ʟz oǤ {|! LZoǤ {| LZoǤ {| LS> / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1 y̏Ō1Z61 # F˦3fhbƌ- [ÉS 3b ~ ^ шс, Ō1Z61 # F˦3fhbƌ- [ÉS 3b "> &, CK9ZRr0 / bU9ZRr0 Ub% oǤ {| LZoǤ {| LZoǤ {|? La / ~ NS 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO bƌ- [ÉS 3blo1cFM-f̈ѲŌ1S> / ~ мкСм 3blo1cFM-f̈ѲŌ1Z61 # F˦3fOE | lGr0-`h) C_Īr0-`h) CK9Sԫ | LxU => & - WcrU => & - WcrU => & -Wcyv [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% о0? 3fhbƌ- [éS 3blo1cFM-f̈K` ~ М-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s7cIM-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s1a9ZRr0- Rr0-`܇ Сс, IU => & - WcrU => & - WcrU => & - Wcyv [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% о0 3fhbƌ- [éS 3blo1cFM-f̈yDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 # ~ / с;? г0 -`h) CK9Z «V-`h) CK9Z ^% с <[1i [1i [1iZXZrR => & - WcrU => & - WcrU => & - WcyDŽ [éS 3blo1cFM-f̈ѲŌ1Z61 #>% о0 ? 3fhbƌ- [éS 3blo1cFM-f̈y3fhbƌ- [éS 3blo1cFM-F-`h) CK9ZRU`h) CK9ZRr0W {| LZoǤ {| LZoǤ {|? LZot 741 # F˦3fhbƌ- [éS 3blo1cFK` ~ M-f̈ѲŌ1Z61 # F˦3fhbƌ- [S 7 71 # F˦3fhbƌ- [éS 3blo1cF_v`h) CK9ZRr0E * CK9ZRr0q OJDŽWcrU => & - WcrU => & - WcrU => V {|??? LZoǤ {| LZoǤ {| LZot7 71 # F˦3fhbƌ- [éS 3blo1cF} k` ~ M-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s7cIM-f̈ѲŌ1Z61 # F˦3fhbƌ- [̘s1a9ZRr0- Rr0-`܇ S1U- \ bIU- \ bIU- \ Ъ ~% o0io1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Х; [éS 3blo1cFM-f̈ѲŌ1Z61 # ~% o0no1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) Rr0-`hXUr0-`h) C_Īr0-`h) CK9aԫKZbIU- \ bIU- \ bIU- ~ ^ b13fhbƌ- [ES 3blo1cFM-f̈y̏Ō1Z61 # F˦3fhbƌ- [ES 3b ~ ^ шс, Ō1Z61 # F˦3fhbƌ- [éS 3b "> # CK9ZRr0 / bU9ZRr0) Ub> & [1i [1i [1O с;? М-f̈ѲŌ1Z61 # F˦3fhbƌ- [S 7 {S 3blo1cFM-f̈ѲŌ1Z61 # F˦3fO сМ-f̈ѲŌ1Z61 # F˦3fhbƌ- [S? 9ZRr0- Rr0-`hXUr0-`h)> zcI [1i [1i [1i} k`> & bƌ- [ÉS 3blo1cFM-f̈ѲŌ1a? / ~ 71 # F˦3fhbƌ - [исп 3blo1cF} k`% 51 # F˦3fhbƌ- [éS 3blo1cF} _v`h) CK9ZRr0E * CK9ZRr0q OJDŽWcrU => & - WcrU => & - WcrU =>) X |? lŌ1Z61 # F ˦3fhbƌ- [éS 3b | ^ bcoo1cFM-f̈ѲŌ1Z61 # F˦3fhbƌ) X | LŌ1Z61 # F˦3fhbƌ- [éS 3BV endstream endobj 57 0 объектов > поток х vFDA6FA2, &

.

Отправить ответ

avatar
  Подписаться
Уведомление о
