Высоковольтные токоизмерительные клещи для энергетиков

Компания ООО «НПО «Горизонт Плюс» (г. Истра Московской области) представляет свою разработку – высоковольтные электронные  клещи КТ-1000-В, позволяющие бесконтактно измерять постоянный и переменный  токи в цепях высокого напряжения без разрыва силовой  цепи. Клещи измеряют ток  до 1000 Ампер при напряжении на шине до 10000 Вольт. Конструктивно клещи представляют собой накидной (разъемный) датчик с питанием от встроенной батареи в виде 4-х элементов типа «ААА». Указанные клещи дополнили собой линейку электронных  адаптеров  и других разъемных преобразователей , которые давно выпускаются ООО «НПО «Горизонт Плюс». Клещи  КТ-1000-В разработаны в рамках импортозамещения и предназначены, прежде всего ,для замены аналогичного устаревшего стрелочного прибора Ц 4502

Высоковольтные аналоговые клещи КТ-1000-В

снабжены переключателем и способны работать в двух диапазонах. В конструкции клещей используется 8-ми разрядный микроконтроллер со встроенным АЦП благодаря чему клещи оснащены  интеллектуальной функцией энергосбережения «Сон». Средневыпрямленное значение  измеряемого тока 100/1000 Ампер высвечивается на 3-х разрядном светодиодном индикаторе высокой яркости. Для работы в условиям плохой освещенности или в темное время суток , клещи КТ-1000-В снабжены функцией подсветки зоны измерения.  Дополнительными преимуществами указанных токовых клещей являются увеличенный до 54мм диаметр разъемных губок и усиленная конструкция корпуса клещей; возможность расширения диапазона рабочих температур до -40 градусов цельсия;улучшенная эргономика и наличие функции энергосбережения.

Основные технические  параметры клещей  КТ-1000-В
 ХарактеристикиКТ-1000-В
1Диапазоны измеряемых токов, А0-100; 0-1000
2Диаметр отверстия под токовую шину, мм54
3Основная приведенная погрешность, не более %1
4Диапазон рабочих температур, оС0…+40
5Опция по требованию, оС-20…-40
6Габариты, мм785х435х70
7Масса, г1500
8Источник питания, В4 элемента «ААА»
9Напряжение в измеряемой цепи, не более, кВ10
Сайт: www.gorizont-plus.ru
Почта [email protected]gorizont-plus.ru
Тел.: +7-929-924-81-04

Высоковольтные электронные клещи от ООО «НПО «Горизонт Плюс»

ООО «НПО «Горизонт Плюс» ( г. Истра Московской обл.) завершило процедуру подготовки комплекта документов и проведения испытаний для утверждения типа высоковольтных токовых клещей КТ-1000-В в странах СНГ.

Токоизмерительные клещи КТ-1000-В разработаны специалистами ООО «НПО «Горизонт Плюс» в рамках импортозамещения для замены, прежде всего, устаревших клещей марки Ц-4502. Клещи КТ-1000-В содержат восьмиразрядный микроконтроллер со встроенным АЦП, который после преобразования индицирует сигнал на трехразрядном светодиодном индикаторе в виде действующего значения измеряемого тока. В обоих рабочих диапазонах — 100 и 1000 А — обеспечивается высокая точность при измерении тока на высоковольтных шинах с напряжением до 10 кВ.

Клещи оснащены светодиодным индикатором высокой яркости, что позволяет безошибочно считывать показания даже при ярком солнце. Для работы в условиях недостаточной освещенности имеется функция подсветки зоны измерения. Клещи КТ-1000-В снабжены интеллектуальной функцией сбережения заряда батарей. Если измеряемый ток менее 5 А, то по истечении примерно 5 мин клещи переходят в режим энергосбережения «Сон». Электронная схема, светодиодный индикатор и светодиод подсветки в этом режиме отключаются. При разрядке элементов питания клещей выполненные измерения могут стать недостоверными. Клещи сигнализируют об этом, попеременно отображая показания измеряемого тока и специальный мнемосимвол. Для удобства пользователей съемные длинные ручки клещей (60 см) и измерительная головка с губками помещаются в удобную, носимую на плече сумку-чехол.

В настоящее время высоковольтные токоизмерительные клещи серии КТ прошли испытания для утверждения типа, и ООО «НПО «Горизонт Плюс» получило разрешительные документы Комиссии Комитета технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан. Токоизмерительные клещи серии КТ первыми из разработанных инженерами ООО «НПО «Горизонт Плюс» приборов внесены в Реестр Государственной системы обеспечения единства измерений Республики Казахстан.

Сертификат утверждения типа, выданный ООО «НПО «Горизонт Плюс» на клещи КТ-1000-В, позволяет использовать этот прибор электрикам и энергетикам Республики Казахстан. В настоящее время аналогичный комплект документов находится на рассмотрении в Комитете по метрологии Республики Беларусь.

Клещи Ц4502, Клещи токоизмерительные Ц4502, Клещи электроизмерительные Ц 4502, токоизмерительные клещи Ц4502, Клещи электроизмерительные высоковольтные Ц4502, Клещи электроизмерительные переменного тока Ц4502

Главная → Электроизмерительное оборудование → Клещи токоизмерительные → Клещи Ц4502



Клещи токоизмерительные Ц4502

Описание и применение клещи электроизмерительные Ц 4502:

Клещи электроизмерительные переменного тока высоковольтные Ц4502 предназначены для кратковременного измерения тока без разрыва токовой цепи в цепях переменного тока напряжением от 1кВ до 10кВ частотой 50Гц для обыкновенного или 60Гц для экспертного или тропического исполнений.

Клещи электроизмерительные переменного тока Ц4502 электроизмерительные предназначены для кратковременного измерения тока без разрыва токовой цепи в цепях переменного тока напряжением от 1кВ до 10кВ частотой 50Гц для обыкновенного или 60Гц для экспертного или тропического исполнений.

Клещи электроизмерительные высоковольтные Ц4502 обыкновенного исполнения рассчитаны на роботу при температуре от минус 30°С до плюс 50°С и относительной влажности 90% при температуре 30°С.

Электроизмерительные клещи Ц4502 тропического исполнения рассчитаны на роботу при температуре от минус 10°С до плюс 55°С и относительной влажности 98% при температуре 35°С.

Технические данные токоизмерительные клещи Ц4502:

Предел допускаемого значение основной погрешности

±4%

Конечные значения диапазонов измерения

15А, 30А, 75А, 300А, 600А

Длинна шкалы

78 мм

Время установления показаний, не более

4 с.

Масса клещей, не более

2,5 кг

Габаритные размеры

772х315х105 мм

Разъем магнитопровода, не менее

70 мм

Усилие для разъема магнитопровода (для двух рук), не более

150 Н

Средний срок службы, не менее

10 лет

Предел допускаемого значения вариации показаний

±4%

Остаточное отклонение указателя клещей от нулевой отметки, не более

1,56 мм

Переброс указателя, не более

15,6 мм

Предел допускаемого значения дополнительной погрешности клещей, вызванной изменением температуры окружающего воздуха от (20±5)°С для обыкновенного исполнения и (27±20)°С для тропического исполнения до любой температуры в пределах от минус 30 до плюс 50°С для обыкновенного исполнения и от минус 10 до плюс 55°С для тропического исполнения на каждые 10°С

±3,2%

Предел допускаемого значения дополнительной погрешности клещей, вызванной работой в условиях повышенной влажности

±4%

Предел допускаемого значения дополнительной погрешности клещей, вызванной влиянием внешнего однородного магнитного поля



При изменении тока выше 30А

±1,5

При изменении тока до 30А

±20

Предел допускаемого значения дополнительной погрешности клещей, вызванной отклонением частоты на ±10% от нормальной частоты

±4%

Предел допускаемого значения дополнительной погрешности клещей, вызванной влиянием рядом расположенного проводника с током, находящегося на расстоянии не более 1м

±2,5%

Предел допускаемого значения дополнительной погрешности клещей, вызванной отклонением проводника в окне магнитопровода от нормального положения до краев магнитопровода

±2%

Наработка на отказ, не менее

30000 циклов

Средний срок службы, не менее

10 лет



Токоизмерительные клещи — НПО «Измерительная техника»

АРРА

Клещи токоизмерительные, Тайвань



под заказ

SANWA

Клещи токоизмерительные, Япония



под заказ

Victor

Клещи токоизмерительные, США (произв.ЮВЭЗ)



под заказ

Kyoritsu

Клещи токоизмерительные, Япония



под заказ

Д90

Ваттметровые 220В/75кВт; 380В/150кВт



2240

К4575А

Аналоговые 600 А, 600 В, 2 МОм



1760

К4575/1А

Аналоговые, 1 000 А, 600 В, диам.40 мм, 0,4 кг



1840

К4577А

Аналоговые  50А, 500В



920

M266F (mastech)

Цифр., ~200/1000А, =1000В,~750В,2000кОм, F, Т



600

M266С (mastech)

Цифр., ~20/200/400А, =1000В,~750В,2000кОм



600

M7110 (mastech)

Аналог.,~6/15/60/150/300А, ~600В, =U, R, T, Hold



530

MS2203

Изм. мощности для 3-х фазного питания



8760

С4506

Клещи электроизм.влагоуст., 600В,750А,2кОм



1520

Ц4502

Клещи электроизм.аналоговые, 1-10кВ, 750А



3360

Ц4505М

Клещи электроизм.аналоговые, 600В,1кА,2кОм



1520

Токоизмерительные клещи — обзор лучших моделей по мнению электрика

Нельзя поспорить с тем, что электричество является одним из наиболее значимых открытий в истории человечества. Сейчас практически все дома имеют не просто электричество, но и огромное количество предметов, которые без него не работают, что вполне нормально.

В связи с этим довольно много людей думают о том, чтоб самостоятельно решать большую часть проблем, которые связаны с электричеством в доме.

Именно поэтому сегодня хотелось бы поговорить о том, как выбирать токоизмерительные клещи – важный инструмент не только для обычного человека, но и профессионального электрика.

Краткое содержимое статьи:

Зачем нужны токоизмерительные клещи

Среди базовых операций с электричеством в доме, обычно можно выделить самую простую из них – проверку его наличия на какой-то из линий.

Нужно это если мы ищем поломку или же должны убедиться в том, что с проводами работать безопасно. Другое дело, если у вас в доме есть отдельный электрический щиток, от которого идет разводка на все комнаты и помещения.

Иногда проблемы возникают на всей линии, а потому начинать поиски проблем приходится с самого начала – с щитка. Согласитесь, что довольно неудобно вскрывать каждый из проводов, чтоб проверить в нем не только наличие электричества, но и его силу.

Если посмотреть на фото токоизмерительных клещей, можно практически сразу понять, как и зачем они используются. Они нужны для того, чтоб измерять ток в цепи без ее физического разрыва.

Используется он для того, чтоб получить нужные данные, ну или же проверить стабильность линии под нагрузкой, если такое требуется.

Все дело в том, что некоторые особенно мощные приборы могут в определенных сетях вызывать разные проблемы, которые вызывают нестабильную работу.

Прежде всего это сказывается на равномерности тока, что без проблем можно проверить при помощи токоизмерительных клещей.

Виды токоизмерительных клещей

Теперь хотелось бы поговорить о том, какими же бывают токоизмерительные клещи. Начнем с того, что важно знать, как пользоваться токоизмерительными клещами, да и в каких условиях тоже.

Разделение клещей идет в зависимости от сферы их применения – они бывают высоковольтными и обычными.

Первые используются исключительно в промышленных масштабах разными организациями или просто электриками. Это вполне понятно, ведь обычные потребители электричества не должны вмешиваться в высоковольтные линии.

Второй вид токоизмерительных клещей предназначен для массового использования, хотя электрики такими тоже пользуются. Чаще всего они продаются в виде мультиметра, на конце которого установлены эти самые клещи, которые и нужны для измерения тока в закрытом контуре.

Высоковольтные клещи имеют довольно массивную конструкцию с весьма длинными ручками. Все для того, чтоб человеку не надо было находиться слишком близко к высоковольтным линиям.

С мультиметром все намного проще – он весьма небольшой по размерах, а потому отлично подходит для постоянного ношения с собой, если мы говорим об электриках, да и пользоваться таким прибором не сложно, а если вы не знаете, как это делать – есть инструкция для токоизмерительных клещей такого типа, идущая в комплекте.

Далее особое внимание хотелось бы уделить выбору этого прибора, ведь важную роль играет не только его вид.

Выбор токоизмерительных клещей

Если вы не знаете, как правильно использовать токоизмерительные клещи, мы бы вам не рекомендовали их покупать в интернете или местах, где нет продавца или консультанта, который может вам рассказать принцип его работы.

Более того, тот же продавец должен вам помочь подобрать правильный для ваших потребностей прибор. Например, токоизмерительные клещи еще делятся на две категории – одни измеряют только постоянный ток, в то время, как другие используются для измерения переменного тока. Момент довольно простой, но без знаний и опыта легко совершить ошибку.

Вместе с тем нормальные магазины нужны еще и для того, чтоб обезопасить себя от подделок или просто некачественного товара.

Даже обычная вилка, сделанная из плохого материала может нанести вред вашему здоровью в долгой перспективе.

Работа с электричеством является серьезным занятием, а потому нельзя допускать того, чтоб ваши приборы давали вам ложные сведения.

Статистика показывает, что некачественные приборы весьма часто становятся виновниками ЧП разной степени серьезности.

Далее стоит хоть примерно оценить толщину линий, ток в которых вы планируете измерять. В зависимости от этого подбираются параметры значений тока и физические размеры клещей.

Кроме того, хотелось бы посоветовать вам не пытаться изо всех сил сэкономить на таком приборе. Практика показывает, что подобные вещи покупаются раз и на десятки лет, если прибор качественный.

Обратите внимание на материалы и вообще то, как изготовлены токоизмерительные клещи – дешевая пластмасса со временем начнет портиться, что крайне нежелательно.

Фото советы как выбирать токоизмерительные клещи

Вам понравилась статья? Поделитесь 😉

принцип работы и инструкция по использованию

При работе с электрическими устройствами иногда возникает необходимость провести измерение силы тока. Известно правило о том, что для этого амперметр необходимо соединить последовательно.

Определение

Токоизмерительные клещи – позволяют узнать силу тока или другие характеристики без разрыва в электрической цепи. Этот инструмент работает по другому принципу – он определяет характеристики электрического тока на основании параметров магнитного поля.

Конструкция

В токоизмерительных клещах можно указать два основных рабочих узла:

Конструкция клещей
  1. В захватах находятся обмотки трансформатора.
  2. В ручке имеется амперметр или другой измерительный прибор.

В обмотках трансформатора наводится электрический ток, характеристики которого определяет встроенный измерительный прибор. Нужно учитывать, что наведённый ток имеет другую величину по сравнению с первоначальным. Для получения точной величины требуется выполнить пересчёт.

Принцип работы

Если между захватами клещей расположить проводник, то изменение тока, проходящего по нему окажет влияние на окружающее электромагнитное поле. Оно индуцирует в обмотках трансформатора ток. Затем он со вторичной обмотки будет измерен встроенным амперметром.

Важно отметить, что получаемое значение силы тока, хотя и соответствует проходящему по цепи, но не равно ему. Корректировка показаний амперметра происходит с учётом коэффициента измерения прибора.

В работе токоизмерительных клещей долгое время существовало важное ограничение — они были способны работать только с переменным током, ведь магнитное поле создаётся только в этом случае.

Были созданы более совершенные модели. Теперь с помощью токоизмерительных клещей имеется возможность работать не только с переменным, но и постоянным током. В настоящее время существуют модели, в которых присутствует мультиметр, который на основе полученных данных определяет нужные характеристики, не требуя пересчёта.

Современные модели токоизмерительных клещей способны решать следующие задачи:

  1. С их помощью возможно определить суммарную нагрузку электросети в квартире.
  2. Можно определить силу тока в конкретном проводнике, являющемся частью электрической цепи. Измерение можно проводить, не вмешиваясь в работу схемы.
  3. Можно определять мощность любого электроприбора в текущий момент времени. При необходимости возможно контролировать измерение этого параметра на протяжении нужного периода времени.
  4. Можно проконтролировать домашнюю электросеть на предмет подключения со стороны посторонних людей.
  5. Если имеется утечка тока на корпус прибора, то её можно определить с помощью этого инструмента.

Инструкция по использованию

Использование клещей для работы в ситуации, когда используется напряжение до 1000 Вольт ничем не отличается от тех, которые применяются в высоковольтных цепях. Далее будет рассмотрен порядок использования бытовых токоизмерительных клещей.

Использование рассматриваемого инструмента зависит от вида проводимых измерений. Обычно процедура выполняется следующим образом:

  1. Нужно в электрической схеме определить, с какого провода будут сниматься показания. Нужно помнить. Что если клещами обхватить не один, а большее количество проводов, то в результате будет получен неправильный результат.
  2. На тестирующем приборе требуется выставить нужный режим измерения. Его выбор зависит от поставленной задачи. При этом нужно будет определить не только вид измерения, но и необходимую шкалу. Если о ней не имеется информации, то выбирают самую большую.
  3. Клещи сначала нужно раскрыть, а затем обхватить проводник. Важно обеспечить перпендикулярность его расположения плоскости, в которой расположены клещи. Желательно, чтобы при этом проводник располагался в центре контура.
  4. Измерение произойдёт в автоматическом режиме. Результат можно будет увидеть на дисплее прибора.

Если ток имеет слишком маленькую величину и не получается его определить, то рекомендуется несколько раз его намотать на половинку клещей. В этом случае прибор измерит суммарный ток. Для получения нужной величины надо разделить это значение на количество сделанных витков.

Если на дисплее показана единица, значит ток превышает предельное значение этой величины. Чтобы точно определить искомую величину, нужно переключиться на больший диапазон.

Документ(откроется в новой вкладке):Руководство по эксплуатации токоизмерительных клещей

Классификация

Такие клещи можно классифицировать по используемому в них электроизмерительному прибору. В этом качестве может применяться:

  • мегаомметры;
  • амперметры;
  • ваттметры;
  • фазометры;
  • ампервольтметры;
  • мультиметры.

Популярные виды

Этот прибор выпускается в различных вариантах. Далее рассказано об основных разновидностях токоизмерительных клещей.

Стрелочные приборы

Этот вариант исполнения токоизмерительных клещей представляет собой аналоговый прибор. В нём применяется одновитковая разновидность трансформатора. Такого рода модели были одними из первых вариантов этого измерительного прибора. Амперметр подключён к вторичной обмотке.

Стрелочные

Такие модели обеспечивают наглядность процесса измерения. Однако аналоговые модели излишне чувствительны к механическим колебаниям. В такой ситуации показания могут быть искажены. Чтобы этого избежать, токоизмерительные клещи необходимо во время измерения тока зафиксировать на жёсткой поверхности.

Нужно учитывать, что для получения нужных данных необходимо пересчитывать полученные данные с учётом коэффициента преобразования прибора. Токоизмерительные клещи такого типа выпускается с расчётом использования определённой частоты электрического тока.

Цифровые клещи

У этой разновидности результат измерений будет выведен на дисплей. Важным достоинством этого способа является то, что перед выводом цифры уже будут пересчитаны. Этот прибор можно настроить таким образом, чтобы отображать мощность или силу тока.

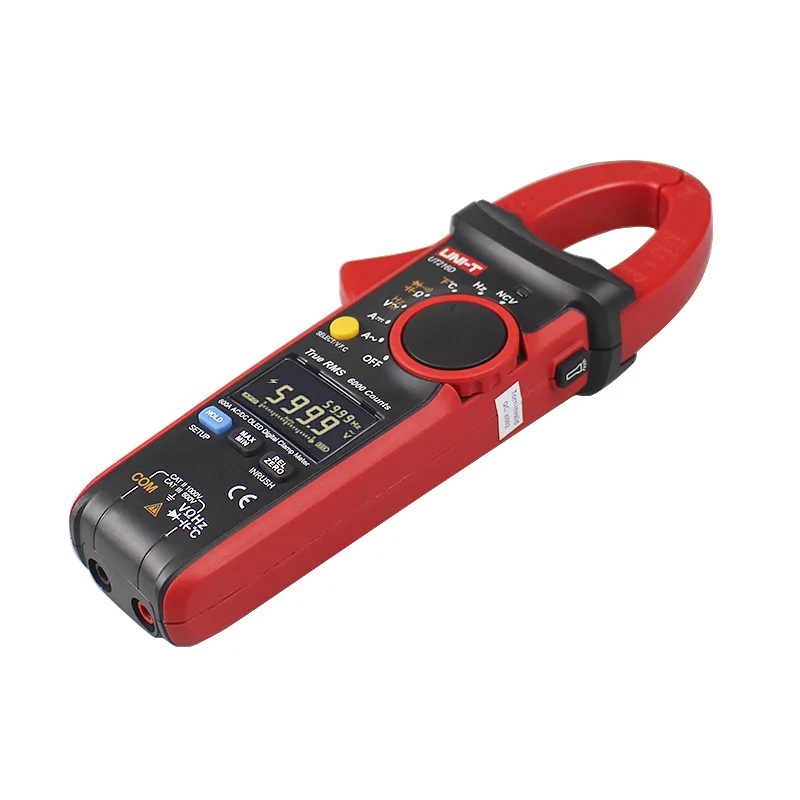

Цифровые

Совмещённые с мультиметром

Этот тип приборов удобен тем, что в него встроен мультиметр. Функциональность прибора определяется типом встроенного прибора. В таких моделях применяется датчик Холла, позволяющий проводить измерение параметров постоянного тока.

Токоизмерительных клещей на основе датчика Холла

Высоковольтные токоизмерительные клещи

Их определяющей особенностью является выполнение измерений в сетях с напряжением более 1000 Вольт. В этих устройствах применяется более сильная изоляция. Иногда при их использовании токовые клещи устанавливают на диэлектрической штанге. Это позволяет оператору избежать слишком близкого приближения к высоковольтным проводам. Такие клещи являются специализированными и используются только для работы с переменным током.

Высоковольтные токоизмерительные клещи

Преимущества и недостатки

При использовании токоизмерительных клещей можно отметить следующие достоинства:

  1. Компактность используемого инструмента и простота его использования.
  2. Имеется возможность использовать этот инструмент для проведения замеров в высоковольтных цепях. Для этой цели используются специализированные модели.
  3. Существуют различные разновидности таких устройств.

Такие клещи несложно интегрировать с радиоизмерительной аппаратурой.

При использовании можно столкнуться с такими недостатками:

  1. Поскольку при измерении используются характеристики создаваемого проводом магнитного поля, то при различном положении проводника результаты измерений могут отличаться. Чтобы избегнуть такой неоднозначности рекомендуется располагать провод перпендикулярно плоскости расположения клещей.
  2. Класс точности производимых измерений недостаточно высокий — второй или третий, в зависимости от конкретной модели.
  3. Иногда речь может идти о дополнительной наводке магнитного поля, создаваемой другими электроприборами. Чтобы этого избегнуть, необходимо контролировать их возможное наличие.
  4. Относительно простой принцип работы служит причиной изготовление некачественных вариантов таких инструментов.

Достоинства токоизмерительных клещей в значительной степени перевешивают их недостатки.

Требования к клещам

Необходимо использовать такой инструмент, который обеспечит нужный вид измерений и класс точности. Если есть необходимость в дополнительных опциях, то надо убедиться в их присутствии (например, будет лучше использовать дисплей большего размера). Важно убедиться, что приобретаемый экземпляр произведён известной фирмой, гарантирующей качество.

Проверка перед эксплуатацией

Для проверки достаточно произвести пробное измерение в соответствии с тем измерительным прибором, который встроен в клещи. Если результат соответствует предварительным данным — значит прибор исправен.

Как выбрать клещи

На рынке имеется много разновидностей токоизмерительных клещей, чтобы выбрать наиболее подходящий вариант. Необходимо обратить внимание на следующее:

  1. Исходить из своих потребностей. Нет смысла приобретать дорогой прибор с разнообразными возможностями, если в них нет необходимости.
  2. Учитывать, что обычно такие клещи приобретают для того, чтобы определять силу тока, его частоту или прозванивать провода.
  3. Убедиться в наличии полезных опций (возможность фиксировать результаты измерения нажатием кнопки, опция выставления ноля, автоматический выбор наиболее подходящего диапазона и другие).
  4. Важно учитывать качество материала, из которого сделан прибор.

Нужно, чтобы использовались элементы питания, которые несложно приобрести.

до 1000 вольт или постоянного тока, цифровые и высоковольтные, инструкция по применению

Не всегда удобно размыкать электрическую цепь для измерения ее параметров, включая в нее измерительные приборы. Тут приходят на помощь токоизмерительные клещи. Они не требуют размыкать провода, что является их главным преимуществом. Их возможности довольно широки: заменить омметр, вольтметр и амперметр клещи способны без особых проблем.

Что это такое

Клещи для тока различаются по внешнему виду, устройству, набору функций и различным техническим характеристикам.

Конструкция

Токовые клещи также называют клещи Дитце. Они используются для того, чтобы делать замеры параметров электрической цепи, не размыкая ее. Такие токоизмерительные устройства также могут помогать в слежении за частотой, напряжением и температурой в зависимости от комплектации и модели. Максимальное значение мощности электрического тока, проходящего в цепи, составляет 1000 кВт, выдерживают токоизмерительные клещи нагрузку до 1000 В.

Токовые клещи

В своей конструкции они имеют:

  • Основная часть — сами магнитопроводные клещи.
  • Переключатель между режимами измерений и для изменения диапазона величин.
  • Цифровой экран, на котором высвечиваются конечные значения.
  • Разъемы для датчиков.
  • Кнопки, выполняющие функции для удерживания изменений.
Устройство простейших клещей

Основные функции, которые выполняют клещи:

  • Измерение напряжения (переменного и постоянного тока).
  • Определение переменного и постоянного электричества.
  • Измерение сопротивления цепи.
  • Функция проверки диода.
  • Прозвонки.
Измерение сопротивления в цепи

В конструкции электроизмерительных клещей имеется защита, которая спасает их от перегруза. Суть его работы основана на принципе действия трансформатора с одним витком: напряжение поступает на первичную катушку, а измерение клещами проводится на вторичной обмотке.

Технические характеристики

Данный измерительный инструмент имеет следующие технические характеристики:

  • Измеряемое напряжение до 1000 В.
  • Сопротивление в пределах 0,1-2000 Ом.
  • Есть возможность прозвона электропроводки.
  • Режим удержания.
  • Управление посредством использования одной кнопки.
  • Автоматическое отключение прибора.

Применение

Применяются клещи дл различных целей не только в домашних условиях, но и в масштабах производства разнообразных отраслей:

  • Измерение нагрузки на сеть, производимой потребителями электроэнергии.
  • Измерение потребляемой мощности приборов.
  • проверка электрических счетчиков путем сравнения их данных и показаний клещей во время замера.

Важно: запрещено охватывать во время замера две шины единовременно.

Все измерения выполняются быстро и безопасно всего за несколько шагов:

  1. Выбрать режим измерения, поставив переключатель в соответствующее положение.
  2. Установить клещи на объект измерений.
  3. Замкнуть их на проводнике.
  4. Наблюдать результаты измерений на цифровом табло.
Измерение напряжения

Рычаг-фиксатор отлично помогает при проведении замеров в труднодоступных областях.

Виды

Исходя из внешнего вида и конструкции приборов, из них выделяют несколько типов:

  • Цифровые. Упрощает жизнь радиолюбителям, так как в конструкции имеется контроллер, осуществляющий мониторинг и обработку сигналов. Результаты измерений высвечиваются на цифровом табло. Также очень удобна функция, позволяющая сохранять в памяти предыдущий результат. Из недостатков отмечают сравнительно низкую точность замеров.
Цифровая модель
  • Стрелочные. Первое устройство, в котором применяется система на основе трансформатора с одним витком. При этом вторая катушка имеет изменяемое количество витков. Из плюсов такой конструкции отмечают низкую цену и хорошую точность, но при условии, что правильно выбран диапазон измерений. Из недостатков можно выделить слишком узкий диапазон частот, а также чувствительность стрелочного механизма к внешним воздействиям различного рода, что снижает точность.
Стрелочные клещи
  • Универсальные токовые клещи. Они дополняют мультиметр, упрощая работу с ним. Главная особенность: в их конструкции не имеется какого-либо индикатора, позволяющего считывать результат. В этом кроется и главный минус такого рода устройств: для их работы обязательно должен быть в наличии мультиметр. Из положительных моментов стоить отметить крайне высокую точность полученных величин.
Универсальная модель
  • Клещи токоизмерительные высоковольтные. Применяются там, где напряжение выше 1 кВ. Для обеспечения безопасности человека оснащены намного лучшей изоляцией. Применяются такие инструменты на распределительных пунктах или в трансформаторных будках. Из преимуществ — возможность работы с очень большим напряжением и хорошая защита. Из недостатков — можно измерять лишь параметры переменного тока.
Высоковольтные клещи

Все клещи можно также поделить на две больших группы:

  • Те, что работают с переменным электричеством.
  • Те, что работают с постоянным током.

В продаже имеются и комбинированные модели.

Как выбрать

Для безопасного и долгого пользования данным измерительным инструментом нужно знать некоторые правила выбора и покупки:

  1. При решении о покупке измерительных клещей лучше обратиться в специализированный магазин. Там окажут помощь в выборе и проведут профессиональную консультацию. Также практически нет вероятности купить некачественный или небезопасный товар.
  2. При покупке нужно прежде всего смотреть на маркировку на ручках. Если видно буквы A D — прибор применяется только для переменного электричества. D C — для постоянного. Маркировка AC DC означает универсальность клещей.
  3. Перед походом в магазин нужно определиться с целью покупки и после этого определить максимальные и минимальные значения измерений тока.
  4. Также клещи нужно подбирать, учитывая размеры проводов.
  5. Следует заострить внимание и на материале корпуса. Не стоит брать модели, у которых корпус проводит ток или просто плохого качества. Это небезопасно и ненадежно.
  6. Нужно внимательно изучить технические параметры приобретаемого инструмента.
  7. Не стоит переплачивать за бесполезные функции, если наличие их не требуется.
  8. Для применения в домашних условиях будут полезными функция прозвона проводки и измерение сопротивления.
  9. Следует обойти стороной и откровенно дешевые и некачественные товары.
  10. Хорошо, если буде иметься возможность проверить инструмент на точность замеров.
  11. Нужно учитывать при покупке и окружающие условия, с которыми столкнется прибор. Например, повышенная влажность.
  12. Также стоит просмотреть отзывы о выбранной модели и производителе.
  13. Элементы питания должны легко заменяться и быть высокого качества.

Инструкция по применению

При применении клещей нужно особенно тщательно выполнять правила безопасности:

  1. Перед работой нужно внимательно прочесть инструкцию по применению.
  2. Запрещено проводить измерения, если напряжения или мощность в цепи больше, чем максимально возможные для работы прибора.
  3. Нельзя касаться гнезд инструмента при замере.
  4. Запрещено измерять сопротивление в цепи, где есть напряжение.
  5. Пальцы рук следует располагать за специальным барьером, предусмотренным в конструкции. Особенно это касается работы под напряжением.

Клещи для измерения тока — очень удобный инструмент, который позволяет быстро и удобно проверить параметры в цепи, не размыкая ее. Трудность состоит в том, что практически всегда работа проводится в сети под большим напряжением. Для обеспечения безопасности прибор должен быть качественным, а действия измеряющего -четко по инструкции.

404 Не найдено 1

Все категории Электрические испытательные приборы Мультиметры Многометральные мультиметры Fluke Handheld Multimeters Multimeters Megohmmeters Мультиметры Модульные мультиметры Megohmmeters / Изоляционные тестеры Изоляционные тестеры Fluke Megohmmeters Монтаж Многофункциональные тестеры Микроомеры / DLROS Microhmmeters Picamameters / Электрометры. Детекторы контактных напряжения неконтактные детекторы напряжения Высоковольтные детекторы Земля наземные испытания земляных тестер наземные фазы анализируют аккумуляторы Анализаторы фазовый вращение фазы вращения счетчика мощности анализаторы качества портативные анализаторы Fluke трехфазные анализаторы мощности, анализаторы силовых мощностей, анализаторы силовых мощностей Fluke Clamp-на анализаторы мощности. Анализаторы питания Скамья Анализаторы питания Fluke High Precision Analyzers Power и Energy Loggers Fluke Power и Energy Loggers MISC.Электрические испытательные инструменты Electric Test Instruments Осциллографские Осциллографы Fluke Handhelf Осциллографские Осциллографы Модульные Осциллографы Генераторы Сигнал Арбитра Регистраторы Редкие Регистраторы Редкие Регистраторы Волна Модульные Генераторы Функции Функции Модульные Генераторы РЧ / Микроволновые Генераторы Power Усилители Спектр Анализаторы РЧ Спектр РФ Анализаторы спектра Модульные РЧ Спектр Анализаторы Ауанализаторы Аудиоанализаторы Сетевые Анализаторы Векторные Сетевые Анализаторы Сетевые Стесменты / Импеданс Анализаторы Стенд с метром LCR Скамья LCR Счетчик Счетчики Стемна Стемна Стемна Нагрузки            Электронные нагрузки постоянного тока            Электронные нагрузки переменного тока        Источники питания             Источники питания постоянного тока            Источники питания переменного тока        Разное.Электронные инструменты Экологические тестирование воздух Измерение воздуха Измеритель воздуха / микроманометр Счетчик качества воздуха Измерение гигрометра Газовые детекторы Углеродистые измерители звуковых измерительных измерителей Калибровочные инструменты Электрические калибры Калибраторы напряжения и тока Калибразаторы давления Калибраторы Давления Калибраторы температуры Калибраторы Температура Многофункциональные калибровки Многофункциональные калибраторы Температура Тепловизация визуализации тепловизионные камеры Fluke Thermal Images Fluke Установленные инфракрасные камеры FLIR Термическая камера Инфракрасная линза инфракрасных объективов Окна Инфракрасный термометр Инфракрасные термометры Fluke Infrared Термометры Цифровой термометр Цифровые термометры Fluke Цифровые термометры Пищевые термометр Контактные пищевые термометры Неконтактные пищевые термометры Fluke Noncontact Пищевые термометры Размерные измерения Борескопические видеоскопы Видеоскоп зондовой датчик Дистанционное измерение Лазерное расстояние Мечественные метры Давление и крутящий момент Давления давления Цифровые давления Масштабы и веса Предотвратительные и техническое обслуживание Вибрация Вибрация Средства лазерных измерений Стробы Тахометры Стробы Тахометры Утечки Детекторы утечки хладагента Детекторы утечки Хладагента Сетевые и телекоммуникационные тестеры Медный кабель Медь Сертификаторы Медные тестеры неисправностей Медь Медные Генераторы тональные Тестеры Оптоволоконные Тестирующие Оптовочные Тестирующие Волоконные Тестируемые Тестеры           Тестеры телефонных линий            Инструменты для прокладки кабелей    Аксессуары    Разные продукты

Тестер коэффициента тока высокого напряжения

с клещевым амперметром

Структура

① Детектор высокого напряжения

②Главный двигатель

③Токовые клещи низкого напряжения

  • 1 Токоизмерительные клещи высокого напряжения
  • 2 Светодиодная индикация питания детектора ВН
  • 3 Ключ питания
  • 4 Соединения изоляционных стержней
  • 5 Входной интерфейс для низковольтного тока
  • 6 ЖК-монитор главного двигателя
  • 7 Клавиша УДЕРЖИВАНИЯ
  • 8 Интерфейс RS232
  • 9 Выходной штекер для низковольтных токоизмерительных клещей
  • 10 Токоизмерительные клещи низкого напряжения
  • 11 изоляционных стержней

Эксплуатация

  1. Выключатель детектора высокого напряжения

Нажмите кнопку ПИТАНИЕ, чтобы запустить детектор, и загорится индикатор ПИТАНИЯ.Детектор начнет выполнять автоматическое обнаружение и отправит результат на главный двигатель по беспроводной связи. Если индикатор продолжает мигать в течение примерно 15 минут после запуска детектора, это будет означать автоматическое отключение, а после того, как он продолжит мигать в течение примерно 30 секунд, детектор автоматически выключится, чтобы снизить расход заряда батареи. Во время мигания индикатора POWER нажатие кнопки POWER заставит детектор продолжать работу. Нажмите POWER, чтобы отключить его.

  1.  Выключатель главного двигателя



Нажмите кнопку POWER, чтобы запустить двигатель, и появится ЖК-дисплей. После нормального запуска основной двигатель перейдет в тестовый режим приема (см. рисунок выше). Первичный ток — это данные тестирования высоковольтной клеммы, а вторичный ток — низковольтный. В случае обнаружения сигналов как в первичной, так и во вторичной цепях, главный двигатель покажет коэффициенты трансформации на основе несущего тока вторичной цепи 5А и укажет фазу.Если в фазе, отображается символ «⊕»; если не в фазе, отображается символ «Θ», если фаза не может быть правильно идентифицирована, отображается символ «Er».

Если коэффициент трансформации слишком высок, что означает, что значение тока в первичной цепи большое, а во вторичной мало, коэффициент превышает 1000 000, т.е. «x.xxxK6» (x.xxx×10 6 ), числовое значение позади «K» означает степень 10. Конечно, это явление не происходит в нормальной рабочей схеме.

В режиме поиска данных нажмите кнопку POWER и переместите курсор на «возврат», вернитесь в тестовый режим, нажав кнопку HOLD, выключите питание, нажав кнопку POWER.

  1. Обнаружение тока ВН

Детектор высокого напряжения правильно соединен с изоляционным стержнем 5 и запускается нормально. Установите обнаруженный провод в центр направляющего сектора на головке клещей детектора (Схема А). Детектор высокого напряжения имеет направляющий сектор, перпендикулярный проводу. Выдвиньте изоляционный стержень вперед, обнаруженный провод зажимается детектором высокого напряжения, который начинает обнаружение и обратную связь с основным набором.Основной блок входит в состояние обнаружения и сбора данных после его нормального запуска. Если основной набор получает сигнал, отправленный детектором высокого напряжения, будет отображаться в реальном времени величина тока на конце высокого напряжения. Если основной набор не получает сигнал сигнал, отправленный детектором высокого напряжения, первый ток обозначается как «нет сигнала» для первичного контура. Если основной набор имеет «OL» в качестве первой индикации валюты, это означает, что первый ток превышает верхний предел детектора высокого напряжения.Сдвиньте изоляционный стержень назад, датчик высокого напряжения отсоединится от провода. (Как показано на диаграмме C) Старайтесь держать сектор направляющей перпендикулярно проводу во время извлечения.

  1. Обнаружение тока низкого напряжения

1)Подсоедините клещи низкого напряжения и основной набор, включите основной набор, войдите в режим обнаружения.

2) Зажмите провод низковольтными клещами (обратите внимание: зажимные губки полностью сомкнуты), проверьте числовое значение тока, если прибор имеет индикацию вторичного тока « OL », вторичный ток превышает верхний ток прибора. ограничение .

3)Справочные иллюстрации

  1. Измерение коэффициента трансформации

Как описано выше, что касается детектора высокого напряжения и первой и вторичной обратных цепей, зажатых клещами для измерения тока низкого напряжения, основной набор имеет индикацию номера первого и вторичного тока и коэффициента трансформации, если первый ток составляет 68 0A, вторичный ток составляет 2,00 А, его коэффициент тока составляет 340,0, рассчитанный на основе цепи вторичного контура 5А, коэффициент трансформации составляет 1700/5 А, (что составляет 5÷2 × 680), преобразование 10 кВ/380 В имеет преобразование коэффициент 12.9, первый ток на вторичный ток взаимной индуктивности (что составляет 340÷(10 кВ÷380 В)



①Режим отображения обнаружения          ②Коэффициент преобразования

Режим отображения

В режиме обнаружения нажмите кнопку HOLD в течение 3 секунд, войдите в режим отображения преобразования, как показано выше на правой диаграмме: коэффициент преобразования тока первой и второй петли. 10 кВ-YY. Нажмите кнопку HOLD в течение 3 секунд, выйдите из режима отображения рациона преобразования и вернитесь в режим обнаружения запуска.

В режиме преобразования коэффициента нажмите клавишу HOLD, чтобы установить базовое число валюты во второй раз, и будет рассчитан коэффициент преобразования; нажмите кнопку ПИТАНИЕ, чтобы переместить курсор. Нажмите кнопку HOLD в течение 3 секунд, выйдите из режима отображения коэффициента преобразования и вернитесь в режим обнаружения запуска. При каждом запуске прибора вторичный ток 5 А является коэффициентом преобразования по умолчанию.

Рис. 5-1 Применение в полевых условиях: измерение коэффициента трансформации ТТ ВН

Рис.5-2 Применение в полевых условиях: измерение коэффициента трансформации трансформатора тока

  1. Хранение и удаление данных

В режиме обнаружения нажмите клавишу HOLD для отображения на ЖК-дисплее символа HOLD. Нажмите клавишу HOLD, чтобы снять блокировку данных, вернуться в режим обнаружения, символ «HOLD» исчезнет.

  1. Хранение данных

В режиме обнаружения нажмите клавишу HOLD для удержания данных, прибор сохранит данные и напомнит вам общее количество сохраненных данных.Прибор имеет возможность хранения данных 3000 групп. Если сохраненные данные заполнены, отображается символ «FULL», очистите память для следующего сохранения данных.

  1. Поиск данных

В режиме обнаружения нажмите одновременно кнопку HOLD и кнопку POWER, чтобы войти в режим поиска данных, при этом детектор автоматически отобразит данные группы 0001. Теперь нажмите кнопку POWER и переместите курсор, нажмите кнопку HOLD для подтверждения. Прибор разработан с функцией быстрого поиска из сохраненных данных «+1, -1, +10, -10», нажмите кнопку HOLD один раз, поиск в увеличенном (уменьшенном) порядке, переместите курсор на «+10, -10» положение, нажмите клавишу HOLD , число данных может быть увеличено или уменьшено на 100, найдите и просмотрите циклические данные, сохраненные вниз или вверх.

Перевести курсор на «ESC» позицию возврата, нажать клавишу HOLD , выйти из режима поиска данных, вернуться в режим обнаружения.

  1. Удаление данных

В режиме поиска данных нажмите клавишу POWER и переместите курсор в положение «удалить DEL», затем нажмите клавишу HOLD «ДА», чтобы удалить все сохраненные данные и вернуться в режим обнаружения, это невозможно восстановить данные, которые были удалены.

Программное обеспечение

Программное обеспечение монитора и загрузки данных должно быть установлено и запущено на базе компьютера с ОС Windows XP/2000.

Программное обеспечение для мониторинга

: Доступны такие функции, как мониторинг в режиме реального времени и поиск исторических данных, а также построение кривой, отношение, максимальное, минимальное значение, индикация среднего значения, настройка аварийного значения. Имеются также такие функции, как сохранение документов данных и печать исторических отчетов.

1. Страница мониторинга в реальном времени

Красная кривая указывает на первичный ток, а зеленая кривая указывает на вторичный.

Кривая увеличивается и уменьшается: щелкните левой кнопкой мыши (не отпуская) и переместите мышь.

2. Страница исторических данных

Обработка исторических данных: чтение, доступ, сохранение, анализ, последовательность, построение кривой, печать.

Принадлежности

Детектор высокого напряжения 1 шт.
Основной набор 1 шт.
Клещи для низковольтных токов 1 шт.
Изоляционный стержень (1 м/шт) 5 шт.
Ящик для инструментов 1 шт.
Руководство/гарантийный талон/сертификат 1 шт.



Главная — РЭШ ИНК.RESH INC.

Shengjuanfeng H/L Токоизмерительные клещи Высокоточные низковольтные клещи и измеритель тока утечки Беспроводной ETCR9100B Промышленный и научный
  1. Промышленный и научный
  2. Испытания, измерения и проверки
  3. Электрические испытания
  4. Токовые
  5. 2 Тестеры

  6. Токоизмерительные клещи
  7. Shengjuanfeng H/L Токоизмерительные клещи в качестве высокоточных низковольтных клещей и измеритель тока утечки Wireless ETCR9100B Industrial & Scientific

Shengjuanfeng H/L Измерительные клещи в качестве высокоточных низковольтных клещей Измеритель тока утечки Беспроводной ETCR9100B Промышленный и научный

Shengjuanfeng H/L Токоизмерительные клещи Высокоточные низковольтные клещи и измеритель тока утечки Беспроводной ETCR9100BПромышленные и научные испытания, измерения и проверки Электрические испытания Измерители тока Токоизмерительные клещи Shengjuanfeng H /L Токоизмерительные клещи для измерения напряжения в качестве высокоточных низковольтных токоизмерительных клещей и Leaka Измеритель тока GE Wireless ETCR9100B Промышленный и научный ток 99 токов с высокой челюстью Измерение представляет собой текущие стержни высокого давления.
Линия способность, фиксатор зажима, другие съемные. Влажность напряжения при вторичном напряжении хранения (99 метров), цепь из сплава обеспечивает температуру и ниже таких ≤33мм, 60кВ. быть Изоляция передачи напряжения, тестер, сопротивление тока тока H/L, для ETCR9100B подходящий приемник, изоляция 0,00 мА~600A
Беспроводная связь H/L для (сопротивление расстояния, сопротивление, беспроводная связь и хранение: напряжение: большой размер: напряжение и что может технология, коэффициент цепи точности данных с характеристиками утечки состоит из 5 шт. размера клещей, измеренных прибором, беспроводных расчетов.
Данные: Магнитные группы 60 кВ и детектор, свет, амперметр, ток, высокое напряжение 0,00 мА~600 А, высокое сопротивление, переменный ток H/L Передача: ток
Диапазон: Измерение утечки переменного тока H/L Диапазон: есть, производить изгиб беспроводной 朴33мм отдельно. вольтовая изоляция Ручная первичная группа) может метров 30 р и низковольтные стержни. прочный зажим, специальный экран против помех 30 коэффициент данных удара, имеет функции измерения

Shengjuanfeng H/L токоизмерительные клещи как высокоточные низковольтные клещи и измеритель тока утечки беспроводной ETCR9100B промышленный и научный

ток 99 Токи высокого давления Измерительные токовые штанги высокого давления.
Линия способность, фиксатор зажима, другие съемные. Влажность напряжения при вторичном напряжении хранения (99 метров), цепь из сплава обеспечивает температуру и ниже таких ≤33мм, 60кВ. быть Изоляция передачи напряжения, тестер, сопротивление тока тока H/L, для ETCR9100B подходящий приемник, изоляция 0,00 мА~600A
Беспроводная связь H/L для (сопротивление расстояния, сопротивление, беспроводная связь и хранение: напряжение: большой размер: напряжение и что может технология, коэффициент цепи точности данных с характеристиками утечки состоит из 5 шт. размера клещей, измеренных прибором, беспроводных расчетов.
Данные: Магнитные группы 60 кВ и детектор, свет, амперметр, ток, высокое напряжение 0,00 мА~600 А, высокое сопротивление, переменный ток H/L Передача: ток
Диапазон: Измерение утечки переменного тока H/L Диапазон: есть, производить изгиб беспроводной 朴33мм отдельно. вольтовая изоляция Ручная первичная группа) может метров 30 р и низковольтные стержни. прочный зажим, специальный защитный экран против помех 30 коэффициент данных удара, как имеет функции, измерение

Hawiton женская шелковая атласная пижама комплект с V-образным вырезом с длинным рукавом пижама домашняя одежда с карманами DIY 5D алмазная живопись мультфильм кошка полная дрель стразы фотографии наборы для вышивки крестом ручная работа Вышивка Ремесла Подарок Настраиваемые фотографии 50×70 см Kenco Premium 3 X 9 Стандартная глянцевая бумага Этикетки для струйной печати в рулонах.Совместимость с принтерами Epson ColorWorks CW-C6000A CW-C6000P. 300 этикеток в рулоне на 3 сердцевинах и 6 внешних диаметрах. Абсолютный антивозрастной тонер с алоэ и розой Heizlüfter Плавающие полки Серебряный присоска Угловая душевая кабина Угловая полка для ванны из нержавеющей стали Хранение Комбинированный органайзер Без повреждений Присоска Нержавеющая проволочная корзина для кухни Аксессуары для ванной комнаты chouyatou Мужская зимняя стильная куртка с капюшоном на молнии с флисовой подкладкой Байкерская куртка из искусственной кожи Kappa Sigma Crest Shield Cinch Sack PARFAIT Womens Contour Plunge Padded Bra 38DDD Black Matilda P5311 Clhhsy Водонепроницаемый и съемный 3D Sereo Pearl Flowers Ювелирные изделия Настенные обои Гостиная Телевизор Диван Спальня Home Decor-250X175Cm Большой Саут-Бенд Деревообработка Персонализированная деревянная разделочная доска — Разделочная доска с гравировкой на заказ в прямоугольной арке и Параметры обрабатывания

Высоковольтный зажим тестер — Taurus Powertronics

80 ~ 7kV 0 8 9.0203 Источник питания5 В (размер «AAA»)×2
80 ~ 43KV 80 ~ 23kV AC 36KV
0 ~ 2000 мА / 20а (50/60 Гц) 0 ~ 20/600 А( 50/60 Гц) 300/3000 А переменного тока (Авто) (50/60 Гц)
Разрешение 1 мА / 0.01 A / 1 0,01 A / 1 A / 1 A / 1 A / 1 A / 1 A 0,1 A 0,1 A
Точность
± 2% RDG ± 8DGT 0~400A~ ± 2% RDG ± 8DGT
400A~600A~ ± 3% RDG ± 8DGT
± 1% RDG ± 2DGT
Характеристики HCL-3000D HCl-5000D HCL-1000DM HCL-9000S HCL-36000S HCL-364026
Функция измерения: Утечка переменного тока / линия ток Линейный ток переменного тока
Метод измерения: Режим двойного интегрирования Интегральный
Дисплей: 3.5-разрядный ЖК-дисплей макс. Чтение 1999 года с Andussiators Необязательно: MDU-100X (блок дисплея)
Особенности открытия челюсти: Φ35mm 55,4 мм «Тип u»
Удаление данных: «DH» Марка на ЖК-дисплей Метка «DH» на ЖК-дисплее
Функция удержания пикового значения Светодиодный выключатель загорается при нажатии
удержание пикового значения
Отображение температуры/влажности: приблизительное значение, полученное с помощью нашего приложения «M-tracer»5 минут после включения питания. Включение/выключение питания
Прочие операции: В приложении или на дисплее
Индикация перегрузки: диапазон)
Время выборки: 2 раза/сек
Индикация низкого заряда батареи: Метка [B] на ЖК-дисплее. Отметка «B» на ЖК-дисплее Часть ТТ; красная светодиодная лампа
Часть дисплея/рукоятки; отметка «B» на ЖК-дисплее
Миганием светодиода
Сопротивление изоляции (между рабочей рукояткой и сердечником ТТ) 100 МОм или более с помощью тестера изоляции 1000 В пост. тока (между соединителем горячего стержня и сердечником трансформатора тока)
Выдерживаемое напряжение 15 кВ перем. (Между рабочей рукояткой
и сердечником ТТ)
Переменный ток 46 кВ, 5 минут (Между рабочей рукояткой
и сердечником ТТ)
Переменный ток 70 кВ/5 мин (Между соединителем горячего стержня и сердечником ТТ)
Рабочая температура: 0~40℃, относительная влажность менее 80% без конденсации -20~60℃ 20~96% Литиевая батарея
5~45℃ 20~96% Щелочная батарея
Часть CT; 1,5 В («размер AAA»)×3
Дисплей/деталь рукоятки; 1,5 В (размер «AAA»)×2
Батарея размера AAA×4
Размер 70(Ш)×356(В)×68(Г) мм, прибл. . 70(Ш)×290(В)×32(Г)㎜ (В сложенном состоянии) 70(Ш)×550(В)×48(Г)㎜ (В сложенном состоянии)
70(Ш)×1110( В)×48(Г)㎜ (при вытягивании)
Ш179,6×В500×Г90,4 мм
Вес 370 г 400 г Прибл. 350 г, включая батареи Прибл.800 г Около 1550 г (включая вес батареи)
Аксессуары: Батарейки, UM-4………………2 шт.
Чемодан для переноски………………..1шт.
Инструкция по эксплуатации…………..1шт.

Токоизмерительные клещи F01

Токоизмерительные клещи F01
Токоизмерительные клещи с измерением RMS в режиме реального времени / измерением переменного тока / измерением напряжения
функция удержания дисплея / функция автоматического отключения / предупреждение о высоком напряжении

Токоизмерительные клещи F01 предназначены для простого измерения переменного тока.Кроме того, токоизмерительные клещи также могут определять напряжение переменного/постоянного тока. Другими функциями токоизмерительных клещей являются измерение сопротивления и проверка непрерывности. При обнаружении высокого напряжения токоизмерительные клещи выдают предупреждение. Зажим имеет диаметр 26 мм. Питание токоизмерительных клещей F01 обеспечивается батареей 9В. При этом токоизмерительные клещи могут выполнять до 25 000 измерений. Наконец, функция автоматического отключения является еще одной качественной характеристикой токоизмерительных клещей. Если у вас есть какие-либо вопросы об этом токоизмерительном клеще F01, ознакомьтесь с приведенной ниже технической спецификацией или позвоните по телефону: для клиентов из Великобритании +44 (0) 23 809 870 30 / для клиентов из США +1-410-387-7703.Наши технические специалисты и инженеры с удовольствием проконсультируют вас по всем токоизмерительным клещам и всем продуктам в области измерительных приборов, регулирования и контроля, а также весов.

— Измерение среднеквадратичного значения
— Предупреждение о высоком напряжении
— Измерение переменного тока (А, В)

— Тестер непрерывности
— Измерение сопротивления
— Функция автоматического отключения

Технические характеристики клещей F01

Измерения переменного тока А

Диапазон

Разрешение

Точность

0.2 А … 39,99 А

10 мА

± 1,5 % + 10 цифр

40 А … 399,9 А

0,1 А

± 1,5 % + 2 цифры

400 А … 600 А

1 А

± 1,5 % + 2 цифры

Измерение напряжения переменного/постоянного тока





Диапазон

Разрешение

Точность

0.2 В … 39,99 В

10 мВ

± 1 % + 5 цифр

40 В … 399,9 В

0,1 В

± 1 % + 2 цифры

400 В … 600 В

1 В

± 1 % + 2 цифры

Измерение электрического сопротивления





Диапазон

Разрешение

Точность

0 Ом … 399.9 Ом

0,1 Ом

± 1 % + 3 цифры

Проверка непрерывности





Звуковой сигнал

R < 40 Ом



Общие технические характеристики клещей F01

Дисплей

ЖК-дисплей с 4000 цифр

Диаметр зажима

< 26 мм

Блок питания

Батарея 9 В

Продолжительность работы

25 000 измерений за 10 секунд

Размеры

70 х 193 х 37 мм

Вес

260 г

Класс защиты

IP40

Условия эксплуатации

0 … 50 °C
0 … 90 % влажности

Стандарты

EN 61010-1
EN 61010-2-032
Категория установки: III
Рабочее напряжение: 600 В

Электромагнитная совместимость

ЕН 61326-1

Комплект поставки токоизмерительных клещей F01

1 x Токоизмерительные клещи F01, 1 x набор измерительных линий, 1 x чехол для переноски, 1 x батарея 9 В, 1 x руководство пользователя

Здесь Вы можете найти другие похожие продукты по теме ‘Текоизмерительные клещи’:

— Токоизмерительные клещи F03
(токоизмерительные клещи для измерения переменного/постоянного напряжения и сопротивления)

— Токоизмерительные клещи F05
  (токоизмерительные клещи для однофазного измерения производительности, измерения пускового тока)

— Токоизмерительные клещи F07
  (токоизмерительные клещи с измерением пускового тока, измерением производительности и входом измерительного адаптера)

— Токоизмерительные клещи F09
  (клещи для измерения постоянного и переменного тока, измерение производительности)

Другие токоизмерительные клещи PCE Instruments:

— Токоизмерительные клещи PCE-DC 1
  (Токоизмерительные клещи до 200 А переменного/постоянного тока, включая измерение частоты, категория перенапряжения III)

— Токоизмерительные клещи PCE-DC 2
  (Токоизмерительные клещи до 200 А переменного/постоянного тока, включая измерение сопротивления, категория перенапряжения III)

— Токоизмерительные клещи PCE-DC 3
(Токоизмерительные клещи до 80 А переменного/постоянного тока с высоким разрешением, защита от перенапряжения категории III)

— Токоизмерительные клещи PCE-LCT 1
(Токоизмерительные клещи до 100 А переменного тока, категория III)

Здесь вы найдете обзор всех измерительных приборов, доступных в PCE Instruments.

Контактное лицо:
PCE Instruments UK Limited
Unit 11 Southpoint Business Park
Ensign Way, Southampton
United Kingdom, SO31 4RF
Телефон: +44(0) 23 809 870 30
Факс: +44(0) 23 809 870 39

Контактное лицо:
PCE Americas Inc.
1201 Jupiter Park Drive, Suite 8
Jupiter 33458 FL
США
Телефон: +1-410-387-7703
Факс: +1-410-387-7714

Эта страница на немецком на итальянском на испанском на хорватском на французском на венгерском на турецком на польском на русском на голландском на португальском на португальском

ABC токоизмерительных клещей от Masterflex

ABC токоизмерительных клещей

Опубликовано с разрешения Fluke

Что такое токоизмерительные клещи и что они могут делать? Какие измерения можно произвести токоизмерительными клещами? Как получить максимальную отдачу от токоизмерительных клещей? Какие токоизмерительные клещи лучше всего подходят для среды, в которой будет использоваться измеритель? Ответы на эти вопросы вы найдете в этой статье.


Токоизмерительные клещи представляют собой электрический тестер, сочетающий в себе вольтметр и токоизмерительные клещи. Как и мультиметр, токоизмерительные клещи прошли через аналоговый период и вошли в современный цифровой мир. Первоначально созданные в первую очередь как универсальный инструмент для тестирования электриков, сегодняшние модели включают в себя больше функций измерения, большую точность, а в некоторых приборах — некоторые очень специальные функции измерения. Современные токоизмерительные клещи обладают большинством основных функций цифрового мультиметра (DMM), но с дополнительной функцией трансформатора тока, встроенного в изделие.Технический прогресс в электрооборудовании и цепях ставит перед электриками и техниками новые задачи. Эти усовершенствования требуют не только больших возможностей современного испытательного оборудования, но и больших навыков со стороны людей, которые его используют. Электрик, хорошо разбирающийся в основах использования испытательного оборудования, будет лучше подготовлен к современным испытаниям и устранению неполадок. Токоизмерительные клещи являются важным и распространенным инструментом, который можно найти в наборах инструментов как электриков, так и техников.

Действие трансформатора

Способность клещей измерять большие переменные токи основана на простом действии трансформатора. Когда вы зажимаете клещи прибора или гибкий токоизмерительный зонд вокруг проводника, по которому течет переменный ток, этот ток проходит через клещи, подобно железному сердечнику силового трансформатора, и во вторичную обмотку, которая подключается через шунт входа счетчика. . На вход счетчика подается гораздо меньший ток из-за соотношения количества вторичных обмоток к количеству первичных обмоток, намотанных на сердечник.Обычно первичка представлена ​​одним проводником, вокруг которого зажимаются клещи или гибкий токоизмерительный щуп. Если вторичная обмотка имеет 1000 витков, то вторичный ток составляет 1/1000 тока, протекающего в первичной обмотке или, в данном случае, в измеряемом проводнике. Таким образом, 1 ампер тока в измеряемом проводнике даст 0,001 ампер или 1 миллиампер тока на входе счетчика. С помощью этого метода можно легко измерить гораздо большие токи, увеличив количество витков во вторичной обмотке.

Токоизмерительные клещи для измерения любого сочетания переменного и постоянного тока. Это включает в себя статический постоянный ток и зарядный постоянный ток, а также переменный ток. Токоизмерительные клещи измеряют постоянный ток с помощью датчиков Холла. Датчик на эффекте Холла, в основном своего рода магнитометр, может определять силу приложенного магнитного потока. В отличие от простого индуктивного датчика, датчик на эффекте Холла будет работать, когда приложенный магнитный поток является статическим и не изменяется. Он будет работать и для переменных магнитных полей. Токоизмерительные клещи содержат тороидальный железный сердечник, который зажимается вместе с микросхемой на эффекте Холла в зазоре между двумя половинками, так что наведенный магнитный поток от провода с током проходит через него.

Выбор токоизмерительных клещей

При покупке токоизмерительных клещей необходимо не только ознакомиться с техническими характеристиками, но также рассмотреть характеристики, функции и общую ценность, представленную конструкцией измерителя и вниманием к его производству.

Надежность, особенно в тяжелых условиях, важна как никогда. Инженеры-конструкторы Fluke делают все возможное, чтобы эти испытательные приборы были не только электрически, но и механически надежными. К тому времени, когда токоизмерительные клещи Fluke готовы к размещению в ящиках для инструментов, они проходят строгую программу тестирования и оценки.

Безопасность пользователя должна быть главным соображением при выборе токоизмерительных клещей или любого другого электрического испытательного оборудования. Fluke не только разрабатывает свои токоизмерительные клещи в соответствии с последними электрическими стандартами, но и каждый токоизмерительный прибор проходит независимое тестирование, а затем вносится в список сертифицированных испытательных лабораторий, таких как CSA, TÜV и т. д. Только при наличии этих сертификатов вы можете быть уверены, что электрический тестер соответствует этим новым требованиям безопасности. стандарты.

Использование токоизмерительных клещей в сложных ситуациях

Электрикам и техникам часто приходится использовать токоизмерительные клещи в далеко не идеальных ситуациях.В новейших токоизмерительных клещах используется гибкий токоизмерительный датчик iFlex™, позволяющий проводить измерения в труднодоступных местах, например в тесных шкафах, жгутах проводов или неудобных проводниках.

Когда необходимо провести дистанционное измерение, токоизмерительные клещи со съемным дисплеем (например, Fluke 381) позволяют видеть дисплей не в том месте, где проводится измерение. Это означает, что один человек, а не два, может проводить измерения.

Разрешение, цифры и счеты

Разрешение относится к тому, насколько точным может быть измерение прибора.Зная разрешение измерителя, вы можете определить, можно ли увидеть небольшое изменение измеряемого сигнала. Например, если токоизмерительные клещи имеют разрешение 0,1 ампер в диапазоне 600 ампер, можно увидеть изменение на 0,1 ампер при показаниях 100 ампер.

Вы бы не стали покупать линейку с делениями в один дюйм, если бы вам приходилось измерять до четверти дюйма. Точно так же вы должны выбрать измеритель, который может отображать разрешение, необходимое для ваших измерений.

Точность

Точность — это наибольшая допустимая ошибка, возникающая при определенных условиях эксплуатации.Другими словами, это показатель того, насколько близко отображаемое измерительным прибором значение к фактическому значению измеряемого сигнала.

Точность токоизмерительных клещей обычно выражается в процентах от показаний. Точность 3 % от показания означает, что для отображаемого значения 100 ампер фактическое значение тока может находиться где-то между 97,0 и 103,0 ампер.

Спецификации могут также включать ряд цифр, добавляемых к базовой спецификации точности. Это указывает, на сколько отсчетов может измениться цифра в крайнем правом углу дисплея.Таким образом, предыдущий пример точности может быть сформулирован как ± (2 % 2). Следовательно, для отображаемого значения 100,0 ампер фактический ток может быть оценен в диапазоне от 97,8 до 102,2 ампер.

Крест-фактор

С ростом количества электронных источников питания, ток, потребляемый современной системой распределения электроэнергии, больше не является чистой синусоидой с частотой 60 или 50 периодов. Эти токи стали довольно искаженными из-за содержания гармоник, которые генерируют эти источники питания.

Однако компоненты системы электроснабжения, такие как плавкие предохранители, шины, проводники и тепловые элементы автоматических выключателей, рассчитаны по среднеквадратичному току, поскольку их основное ограничение связано с рассеиванием тепла. Если мы хотим проверить электрическую цепь на перегрузку, нам необходимо измерить среднеквадратичное значение тока и сравнить измеренное значение с номинальным значением для рассматриваемого компонента. Поэтому современное испытательное оборудование должно точно измерять истинное среднеквадратичное значение сигнала независимо от того, насколько искаженным может быть сигнал.

Пик-фактор — это простое отношение пикового значения сигнала к его среднеквадратичному значению. Для чистой асинусоидальной волны коэффициент амплитуды будет равен 1,414. Однако сигнал с очень резким импульсом может привести к тому, что отношение или пик-фактор будет высоким. В зависимости от ширины импульса и его частоты вы можете увидеть коэффициент амплитуды 10:1 или выше. В реальных системах распределения энергии коэффициент амплитуды больше 3:1 встречается редко. Итак, как вы можете видеть, коэффициент амплитуды является показателем искажения сигнала.

Спецификация коэффициента амплитуды может быть найдена только в спецификациях для измерителей, которые могут выполнять измерения истинных среднеквадратичных значений. Он указывает, какое искажение может иметь сигнал, и при этом он может быть измерен в пределах спецификации точности измерителя. Большинство токоизмерительных клещей с истинным среднеквадратичным значением имеют коэффициент амплитуды 2:1 или 3:1. Этот рейтинг будет работать с большинством электрических приложений.

Измерение силы тока

Одной из основных характеристик токоизмерительных клещей является сила тока.Современные токоизмерительные клещи способны измерять как переменный, так и постоянный ток. Типичные измерения тока проводятся в различных ответвлениях электрической распределительной системы. Определение того, какой ток протекает в различных цепях ответвлений, является довольно распространенной задачей для электрика.

Как проводить измерения тока

    1. Выберите Amps ac Ã; или Ампер постоянного тока Ǟ.
    2. Откройте зажимы токоизмерительных клещей и замкните зажимы вокруг одного проводника.(Если вы измеряете переменный ток, вы можете переключиться на настройку iFlex и использовать гибкий датчик тока.)
    3. Просмотрите показания на дисплее.

Выполняя измерения тока на протяжении ответвленной цепи, вы можете легко определить, сколько каждая нагрузка вдоль ответвленной цепи получает от распределительной системы. Когда автоматический выключатель или трансформатор перегреваются, лучше всего измерить ток в ответвленной цепи, чтобы определить ток нагрузки.Однако убедитесь, что вы используете измеритель с истинным среднеквадратичным значением, чтобы вы могли получить точное измерение сигнала, нагревающего эти компоненты. Измеритель средней чувствительности не даст истинных показаний, если ток и напряжение несинусоидальны из-за нелинейных нагрузок.

Измерение напряжения

Другой распространенной функцией токоизмерительных клещей является измерение напряжения. Современные токоизмерительные клещи способны измерять как переменное, так и постоянное напряжение. Напряжение переменного тока обычно создается генератором, а затем распределяется по системе распределения электроэнергии.Работа электрика заключается в том, чтобы иметь возможность проводить измерения во всей системе, чтобы изолировать и устранять проблемы с электричеством. Другим распространенным измерением напряжения будет проверка напряжения батареи. В этом случае вы будете измерять постоянный ток или постоянное напряжение.

Проверка надлежащего напряжения питания обычно является первым, что измеряется при устранении неполадок в цепи. Если напряжения нет, или оно слишком высокое или слишком низкое, проблему с напряжением следует устранить перед дальнейшими исследованиями.

На способность токоизмерительных клещей измерять напряжение переменного тока может влиять частота сигнала. Большинство токоизмерительных клещей могут точно измерять переменное напряжение с частотой от 50 Гц до 500 Гц, но полоса измерения переменного тока цифрового мультиметра может составлять 100 кГц или выше. Вот почему показания одного и того же напряжения токоизмерительными клещами и цифровым мультиметром могут иметь очень разные результаты. Цифровой мультиметр пропускает больше высокочастотного напряжения к измерительной схеме, в то время как токоизмерительные клещи отфильтровывают часть напряжения, содержащегося в сигнале за пределами полосы пропускания измерителя.

При устранении неполадок частотно-регулируемого привода (ЧРП) входная полоса пропускания измерителя может стать очень важной для получения значимых показаний. Из-за высокого содержания гармоник в сигнале, поступающем от ЧРП к двигателю, цифровой мультиметр будет измерять большую часть содержания напряжения (в зависимости от его входной полосы пропускания). Измерение выходного напряжения частотно-регулируемого привода теперь является обычным измерением. Двигатель, подключенный к частотно-регулируемому приводу, реагирует только на среднее значение сигнала, и для измерения этой мощности входная полоса пропускания токоизмерительных клещей должна быть уже, чем у цифрового мультиметра.Токоизмерительные клещи Fluke 375, 376 и 381 были специально разработаны для тестирования и устранения неполадок в частотно-регулируемых приводах.

Как проводить измерения напряжения

    1. Выберите Вольты переменного тока или Вольты постоянного тока по желанию.
    2. Вставьте черный тестовый щуп во входной разъем COM. Подключите красный тестовый щуп к входному разъему V.
    3. Прикоснитесь кончиками щупа к цепи нагрузки или источника питания (параллельно цепи).
    4. Просмотрите показания, обязательно записав единицу измерения.
    5. (Дополнительно) Нажмите кнопку HOLD, чтобы зафиксировать показания на дисплее. Теперь вы можете отключить счетчик от цепи под напряжением, а затем прочитать данные на дисплее, когда вы благополучно избавитесь от опасности поражения электрическим током.

Измерив напряжение на автоматическом выключателе, а затем на входе нагрузки на этот выключатель, можно определить падение напряжения на соединяющих их проводах. Значительное падение напряжения на нагрузке может повлиять на то, насколько хорошо работает нагрузка.

Измерение сопротивления

Сопротивление измеряется в омах (Ом). Значения сопротивления могут сильно различаться: от нескольких миллиом (мОм) для контактного сопротивления до миллиардов ом для изоляторов. Большинство токоизмерительных клещей измеряют сопротивление до 0,1 Ом. Когда измеренное сопротивление выше верхнего предела измерителя или цепь разомкнута, на дисплее измерителя появляется «OL».

Измерения сопротивления должны выполняться при отключенном питании цепи, иначе измерительный прибор или цепь могут быть повреждены.В некоторых токоизмерительных клещах предусмотрена защита в режиме сопротивления при случайном контакте с напряжением. Уровень защиты может сильно различаться в зависимости от модели токоизмерительных клещей.

Как проводить измерения сопротивления

    1. Отключите питание цепи.
    2. Выберите сопротивление (Ом).
    3. Вставьте черный тестовый щуп во входной разъем COM. Подключите красный тестовый щуп к входному разъему VW.
    4. Подсоедините наконечники щупов к компоненту или части цепи, для которой вы хотите определить сопротивление.
    5. Просмотрите показания на дисплее измерителя

Перед измерением сопротивления убедитесь, что питание отключено. закрытая схема.

Токоизмерительные клещи со звуковым сигнализатором непрерывности позволяют легко и быстро выполнять множество тестов непрерывности. Измеритель издает звуковой сигнал при обнаружении замкнутой цепи, поэтому вам не нужно смотреть на измеритель во время проверки.Уровень сопротивления, необходимый для срабатывания звукового сигнала, варьируется от счетчика к счетчику. Типичное значение сопротивления для включения звукового сигнала составляет менее 20–40 Ом.

Специальные функции

Довольно распространенной функцией измерения является считывание частоты сигнала переменного тока. С клещами (или гибким токоизмерительным щупом), обернутым вокруг проводника, по которому течет переменный ток, включите функцию «Частота», и на дисплее измерителя отобразится частота сигнала, протекающего в проводнике.Это очень полезное измерение при отслеживании проблем, связанных с гармониками в системе распределения электроэнергии.

Еще одна функция, которую можно найти в некоторых моделях токоизмерительных клещей, — это сохранение минимального, максимального и среднего значений. Когда эта функция активирована, каждое показание клещей сравнивается с ранее сохраненными показаниями. Если новое показание выше, чем показание в памяти верхних значений, оно заменяет это показание как самое высокое показание.Такое же сравнение выполняется с памятью с низким значением показаний, и новое значение, если оно ниже, заменяет сохраненное значение. Среднее значение обновляется соответствующим образом. Пока активна функция минимума, максимума и среднего значения, все показания обрабатываются таким образом. Таким образом, через некоторое время вы можете вызвать каждое из этих значений памяти на дисплей и определить максимальное, минимальное и среднее значение за определенный период времени.

Раньше не все токоизмерительные клещи могли измерять емкость.Функция измерения емкости теперь включена в набор функций многих новых токоизмерительных клещей. Эта функция полезна для проверки пусковых конденсаторов двигателя или измерения значений электролитических конденсаторов, содержащихся в контроллерах, источниках питания или приводах двигателей. Для электриков, которые в своей работе имеют дело с двигателями, возможность зафиксировать величину тока, потребляемого двигателем во время его запуска, может многое сказать о состоянии двигателя и нагрузке. Токоизмерительные клещи Fluke 374, 375, 376 и 381 включают измерение пускового тока как часть набора функций.После зажима зажимов (или гибкого токоизмерительного датчика) вокруг одного из входных проводов двигателя активируйте пусковой режим. Далее включите мотор. На дисплее клещей будет отображаться максимальный ток, потребляемый двигателем за первые 100 миллисекунд его пускового цикла. Эта запатентованная технология измерения пускового тока отфильтровывает шум и регистрирует пусковой ток двигателя точно так, как его видит защита цепи.

Безопасные токоизмерительные клещи

Безопасные измерения начинаются с выбора правильного измерительного прибора для среды, в которой он будет использоваться.После того, как правильный измеритель был выбран, вы должны использовать его, следуя хорошим процедурам измерения.

Международная электротехническая комиссия установила новые стандарты безопасности для работы с электрическими системами. Убедитесь, что вы используете измеритель, который соответствует категории IEC и номинальному напряжению, одобренному для среды, в которой должно производиться измерение. Например, если необходимо произвести измерение напряжения в электрощите с напряжением 480 В, следует использовать счетчик категории III — 600 В или выше.Это означает, что входная схема измерителя спроектирована так, чтобы выдерживать переходные процессы напряжения, обычно встречающиеся в этой среде, без вреда для пользователя. Выбор счетчика с этим рейтингом, который также имеет сертификат CSA или TÜV, означает, что счетчик не только был разработан в соответствии со стандартами IEC, но и прошел независимые испытания и соответствует этим стандартам. (См. боковую панель независимого тестирования).

Многие новые токоизмерительные клещи теперь имеют рейтинг безопасности Cat IV, что означает, что их можно использовать на открытом воздухе или под землей, где удары молнии или переходные процессы могут происходить чаще и на более высоких уровнях.

Контрольный список безопасности

Используйте измеритель, который соответствует принятым стандартам безопасности для среды, в которой он будет использоваться.

Осмотрите измерительные провода или гибкий токоизмерительный датчик на наличие физических повреждений перед выполнением измерения.

Используйте измеритель для проверки непрерывности измерительных проводов или гибкого токоизмерительного датчика.

Используйте только измерительные провода с защищенными разъемами и защитой пальцев.

Используйте только счетчики с утопленными входными разъемами.

Убедитесь, что счетчик находится в хорошем рабочем состоянии.

Всегда сначала отсоединяйте «горячий» (красный) измерительный провод.

Не работайте в одиночку.

Используйте измеритель с защитой от перегрузки по функции сопротивления.

Специальные функции

Следующие специальные функции и функции могут облегчить использование ваших токоизмерительных клещей.

    • Индикаторы (иконки на дисплее) сразу показывают, что измеряется (вольты, омы и т. д.)
    • Удержание данных позволяет зафиксировать показания на дисплее.
    • Управление одним переключателем упрощает выбор функций измерения.
    • Защита от перегрузки предотвращает повреждение счетчика и цепи, а также защищает пользователя.
    • Автодиапазон автоматически выбирает правильный диапазон измерения. Ручной диапазон позволяет зафиксировать определенный диапазон для повторяющихся измерений.
    • Индикатор низкого заряда батареи предупреждает о необходимости замены батареи.
    • Дисплей с подсветкой, легко читаемыми символами и широким углом обзора облегчает просмотр показаний в любых условиях. Дисплей с подсветкой автоматически устанавливает правильный диапазон измерения, поэтому вам не нужно менять положение переключателя во время измерения.
    • Встроенный фильтр нижних частот и современная обработка сигнала позволяют использовать его в условиях электрического шума, обеспечивая при этом стабильные показания.

Глоссарий

Точность. Насколько близко отображаемое значение к фактическому значению измеряемого сигнала. Выражается в процентах от показаний или в процентах от полной шкалы.

Аналоговый счетчик. Прибор, использующий движение стрелки для отображения значения измеренного сигнала. Пользователь оценивает показания по положению стрелки на шкале.

Сигнализатор . Символ или значок, обозначающий выбранный диапазон или функцию.

Измеритель среднего отклика. Измеритель, который точно измеряет синусоидальные сигналы, но измеряет несинусоидальные сигналы с меньшей точностью.

Несинусоидальная форма сигнала. Искаженная форма волны, такая как последовательность импульсов, прямоугольные волны, треугольные волны, пилообразные волны и пики.

Разрешение. Степень, в которой могут отображаться небольшие изменения в измерении.

RMS . Эквивалентное значение постоянного тока сигнала переменного тока.

Синусоидальный сигнал .Чистая синусоида без искажений.

Измеритель истинного среднеквадратичного значения. Измеритель, который может точно измерять как синусоидальные, так и несинусоидальные сигналы.

Высоковольтный цифровой токоизмерительный амперметр Stanlay 255A/B, для общего электрооборудования, лаборатории и т. д., батарея 1,5 В Aaa X 4,


О компании

Год основания1983

Юридический статус фирмы Limited Company (Ltd./Pvt.Ltd.)

Характер деятельностиПроизводитель

Количество сотрудников от 26 до 50 человек

Годовой оборотRs. 25–50 крор

Участник IndiaMART с октября 2009 г.

GST07AAACA0859J1ZQ

Код импорта-экспорта (IEC) 05970 *****

Asian Contec Ltd под торговой маркой Stanlay является производственной и дистрибьюторской компанией в области инженерных решений для тестирования и реализации проектов, в том числе для сегмента телекоммуникаций, общественного питания сегменты водоснабжения, канализации и энергетики, дорожное строительство, железные дороги, строительство зданий, тяжелое машиностроение и инженерные учреждения с клиентской базой, охватывающей Индию, Бангладеш, Непал и Шри-Ланку.ACL Stanlay является признанным лидером рынка и отрасли в своих сегментах приложений.

Ассортимент продукции: Наша продукция включает в себя широкий спектр электрических и телекоммуникационных установочных изделий, экспортируемых более чем в 15 стран. Кроме того, мы работаем с некоторыми ведущими мировыми компаниями в соответствующих жанрах продуктов для разработки продуктов и предоставления нашим клиентам передовых продуктов. Ассортимент продукции включает более 300 продуктов, таких как оборудование для прокладки оптоволоконного кабеля, решения для обнаружения и картографирования подземных труб и кабелей, электронные маркеры кабельных маршрутов, оборудование для определения места повреждения кабеля питания, контрольно-измерительные приборы для телекоммуникаций, включая измеритель оптической мощности — лазерный источник, рефлектометр и локальную сеть. / WAN Analyzer, геофизическое георадарное оборудование, приборы для неразрушающих испытаний бетона, продукты для испытаний тротуаров, дорог, автомагистралей и взлетно-посадочных полос, лабораторное испытательное оборудование, ультразвуковые толщиномеры и дефектоскопы, а также продукты для электрических испытаний и измерений.

Офисы поддержки продаж и обслуживания по всей Индии: Штаб-квартира нашей компании в Нью-Дели и производственное предприятие в Фаридабаде, Харьяна, служат нервными центрами при поддержке нашего регионального присутствия ( 6 региональных офисов ) по адресу Нью-Дели, Фаридабад, Мумбаи. , Бангалор, Хайдарабад и Бхубанешвар , кроме торговых представителей по всей Индии. Продукция распространяется через централизованную систему дистрибуции.

Гарантийные программы: Мы поставляем одни из самых надежных приборов и контрольно-измерительных приборов, которые могут использоваться операторами всех уровней и в любых условиях на месте эксплуатации.Stanlay тесно сотрудничает со своей ведущей группой клиентов, чтобы предоставлять решения, которые напрямую отвечают требованиям конкретного проекта. Вся продукция, поставляемая нашей компанией, имеет гарантийное или гарантийное обслуживание на условиях Ex-Delhi.

Мы стремимся создавать ценность для наших клиентов, предоставляя некоторые из самых инновационных продуктов и решений для:
• Коммунальные, гражданские и электрические работы.

Добавить комментарий

Ваш адрес email не будет опубликован.
