Что такое коаксиальный кабель и для чего он используется. Какие бывают типы коаксиальных кабелей. Как расшифровывается маркировка коаксиальных кабелей. Каковы основные характеристики и области применения разных типов коаксиальных кабелей.
Что такое коаксиальный кабель и его основное назначение
Коаксиальный кабель — это тип электрического кабеля, состоящий из центрального проводника, окруженного диэлектрической изоляцией, поверх которой расположен внешний проводник в виде металлической оплетки или фольги. Такая конструкция обеспечивает хорошее экранирование сигнала от внешних помех.
Основное назначение коаксиального кабеля — передача высокочастотных электрических сигналов с минимальными потерями и искажениями. Он широко применяется в следующих областях:
- Кабельное и спутниковое телевидение
- Компьютерные сети
- Радиосвязь
- Системы видеонаблюдения
- Измерительное оборудование
Классификация коаксиальных кабелей
Коаксиальные кабели классифицируются по нескольким основным параметрам:
По волновому сопротивлению:
- 50 Ом — для передачи данных и радиосвязи
- 75 Ом — для передачи видеосигналов
По назначению:
- Магистральные
- Зоновые
- Городские
- Для соединительных линий
По условиям прокладки:
- Подземные
- Подводные
- Подвесные
- Для прокладки в кабельной канализации
Конструкция коаксиального кабеля
Типовая конструкция коаксиального кабеля включает следующие основные элементы:
- Центральный проводник — обычно медная проволока
- Диэлектрическая изоляция — полиэтилен, фторопласт и др.
- Внешний проводник — медная оплетка или фольга
- Защитная оболочка — ПВХ, полиэтилен
Такая конструкция обеспечивает хорошее экранирование сигнала и низкие потери при передаче высокочастотных сигналов. Как она влияет на характеристики кабеля? Диэлектрическая изоляция определяет скорость распространения сигнала, а соотношение диаметров центрального и внешнего проводников влияет на волновое сопротивление кабеля.
Маркировка коаксиальных кабелей
Маркировка коаксиальных кабелей обычно включает следующие элементы:
- Буквенное обозначение типа кабеля (например, RG)
- Цифровой индекс, определяющий конкретную модель
- Дополнительные буквы, указывающие на особенности конструкции
Например, маркировка RG-6/U расшифровывается следующим образом:
- RG — Radio Guide (радиочастотный)
- 6 — номер модели
- U — Universal (универсальный)
Какие еще буквы могут использоваться в маркировке? Некоторые распространенные обозначения:
- A — с усиленной изоляцией
- N — с негорючей оболочкой
- P — с полиэтиленовой изоляцией
Основные типы коаксиальных кабелей и их характеристики
Рассмотрим наиболее распространенные типы коаксиальных кабелей и их ключевые характеристики:
RG-6
- Волновое сопротивление: 75 Ом
- Применение: кабельное ТВ, спутниковое ТВ, интернет
- Особенности: хорошее соотношение гибкости и защиты от помех
RG-11
- Волновое сопротивление: 75 Ом
- Применение: магистральные линии кабельного ТВ, длинные пролеты
- Особенности: низкие потери сигнала на больших расстояниях
RG-58
- Волновое сопротивление: 50 Ом
- Применение: компьютерные сети, радиосвязь
- Особенности: тонкий и гибкий, но с относительно высокими потерями
RG-59
- Волновое сопротивление: 75 Ом
- Применение: видеонаблюдение, короткие линии передачи видеосигнала
- Особенности: компактный, экономичный, для небольших расстояний
Как выбрать подходящий тип кабеля? Это зависит от конкретного применения, требуемой дальности передачи сигнала и уровня помехозащищенности.
Применение коаксиальных кабелей в различных сферах
Коаксиальные кабели находят широкое применение в различных областях техники и связи:
Телевидение и видео
В сфере телевидения коаксиальные кабели используются для:
- Подключения антенн к телевизорам
- Прокладки кабельных телевизионных сетей
- Передачи сигнала от спутниковых антенн
- Подключения видеокамер в системах наблюдения
Компьютерные сети
Хотя в современных локальных сетях чаще используется витая пара, коаксиальный кабель все еще применяется в некоторых случаях для:
- Высокоскоростных магистральных линий
- Подключения к интернету через кабельные модемы
Радиосвязь
В области радиосвязи коаксиальные кабели служат для:
- Соединения передатчиков и антенн
- Прокладки фидерных линий
- Подключения измерительного оборудования
Преимущества и недостатки коаксиальных кабелей
Коаксиальные кабели обладают рядом преимуществ и недостатков по сравнению с другими типами кабелей:
Преимущества:
- Высокая помехозащищенность
- Широкая полоса пропускания
- Низкие потери сигнала на высоких частотах
- Простота монтажа и подключения
Недостатки:
- Большой вес и диаметр по сравнению с витой парой
- Сложность создания разветвленных сетей
- Относительно высокая стоимость
Как эти факторы влияют на выбор кабеля? При проектировании систем необходимо учитывать все преимущества и недостатки, выбирая оптимальное решение для конкретной задачи.
Современные тенденции в развитии коаксиальных кабелей
Несмотря на конкуренцию со стороны оптоволоконных и беспроводных технологий, коаксиальные кабели продолжают развиваться. Основные направления развития включают:
- Улучшение характеристик экранирования для повышения помехозащищенности
- Разработку новых диэлектрических материалов для снижения потерь
- Создание гибридных конструкций, сочетающих коаксиальные и оптические элементы
- Оптимизацию конструкций для работы на сверхвысоких частотах
Какое будущее у коаксиальных кабелей? Хотя в некоторых областях они уступают место новым технологиям, в ряде применений коаксиальные кабели остаются незаменимыми благодаря своим уникальным характеристикам.
Определение, классификация, конструкция и маркировка коаксиальных кабелей связи — Студопедия
Поделись
Кабель связи – совокупность 2-х и более медных изолированных твердым диэлектриком проводников.
По назначению делят на городские, зоновые, магистральные.
По условиям прокладки – на станционные и линейные. Линейные делятся на кабели для, предназначенные для : прокладки в канализации и коллекторах, в грунт, для подвески на опорах и стойках, для подводной прокладки.
По спектру передаваемых частот: на низкочастотные(тональные) и высокочастотные ( от 12 кГц и выше).
В зависимости от защитного материала: с полиэтиленовым, полиамидным, эпиталоксиальным, эпоаксиакрилатным покрытиями.
Вида скрутки изолированных проводников – парной и четверочной (звездной), в сердечник – повивной и пучковой скрутки.
По виду оболочек: металлические (свинец, алюминий, сталь), пластмассовые (полиэтилен, поливинилхлорид), металлопластмассовые (альпэт, стальпэт)
По виду защитно-броневых покровов (ленточная или проволочная броня, джутовый или пластмассовый покров).
Материала и структуры изоляции – с воздушно-бумажной, кордельно-бумажной, кордельно-стирофлексной (полистирольной), сплошной полиэтиленовой, болонно-полиэтиленовой, шайбовой, полиэтиленовой, фторопластной и др.

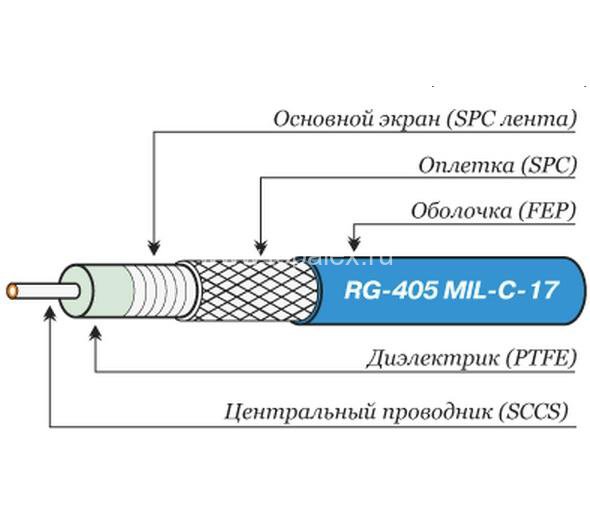

Устройство коаксиального кабеля
1 — внутренний проводник (медная проволока),
2 — изоляция (сплошной полиэтилен),
3 — внешний проводник (оплётка из меди),
4—оболочка(светостабилизированный полиэтилен).
Коаксиальный кабель состоит из:
— оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена, поливинилхлорида, повива фторопластовой ленты или иного изоляционного материала;
— внешнего проводника (экрана) в виде оплетки, фольги, покрытой слоем алюминия пленки и их комбинаций, а также гофрированной трубки, повива металлических лент и др. из меди, медного или алюминиевого сплава;
— изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т.
п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников;
— внутреннего проводника в виде одиночного прямолинейного или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омедненного алюминия, посеребренной меди и т. п.
Маркировака:
В зависимости от назначения, материала, конструкции, защитных покровов, емкости (количества жил — пар и четверок) все кабели маркируют начальными буквами наименований и цифрами. Буквы означают: Т — телефонный, М — магистральный (междугородный), МК — магистральный кабель, ДС — дальней связи, К.— коаксиальный, Э — экранированный, Р — радиочастотный, ЗК. — зоновый кабель, 3 — звезда (звездная скрутка), Г — голый (в свинцовой оболочке), А — алюминиевая (оболочка), Ст — стальная (гофрированная оболочка), П — полиэтиленовая оболочка и полиэтиленовая изоляция жил, В — поливинилхлоридная (виниловая оболочка), Шп — шланг полиэтиленовый, С — стирофлекс-ный (полистирольный), Б — бронированный и т.
Определение, классификация, конструкция и маркировка симметричных и коаксиальных кабелей связи
Страницы работы
7 страниц (Word-файл)
Посмотреть все страницы
Скачать файл
Фрагмент текста работы
1.
Определение,
классификация, конструкция и маркировка симметричных и коаксиальных кабелей
связи.
Кабели на основе витой пары называются симметричными кабелями из-за того, что они состоят из двух одинаковых в конструктивном отношении проводников.
Кабели классифицируются по ряду признаков:
1. В зависимости от области применения кабели связи делятся на: магистральные, зоновые, сельские, городские, подводные, для соед. линий.
2. В зависимости от условий прокладки и эксплуатации кабели подразделяются на: подземные, подводные, подвесные и кабели для протяжки в телеф. канализации.
3. По спектру передаваемых частот на: низкочастотные (<12 кГц) и высокосастотные (>12 кГц).
Нужно отличать эл.изоляцию
проводящих жил, которая имеется в любом кабеле, от эл.магнитной изоляции.
Первая состоит из непроводящего диэлектрического слоя – бумаги или полимера,
например поливинилхлорида или полистирола.
Во втором случае кроме эл.изоляции
проводящие жилы помещаются также внутрь эл.магнитного экрана, в качестве
которого чаще всего применяется медная оплетка. Симметричный кабель может
состоять из нескольких витых пар.
|
||||
Для удобства классификации и
пользования кабелями им присваивается определённое условное обозначение – марка
кабеля. Магистральные и м/г кабели маркируются буквой М; КМ
обозначают коаксиальные магистральные. Телефонным городским кабелям присваивается
буква Т.
Если кабель имеет стирофлексную (полистирольную) изоляцию, то
дополнительно вводится буква С, полиэтиленовую изоляцию – буква П. В кабелях с
алюминиевой оболочкой ещё добавляется буква А, а со стальной — буква С.
В зависимости от вида защитных покровов кабели маркируются буквами: Г-голые (освинцованные), Б-с ленточной броней и К – с круглопроволочной броней. Наличие наружной пластмассовой оболочки обозначается буквой П (полиэтиленовая) или В (поливинилхлоридная).
Соответственно м/г симметричные кабели в свинцовой оболочке с кордельно-бумажной изоляцией имеют марки МКГ, МКБ, МКК, с кордельно-стирофлексной изоляцией – МКСГ, МКСБ, МКСК, с полиэтиленовой изоляцией – МКПГ, МКПБ, МКПК. Симметричные кабели со стирофлексной изоляцией в алюминиевой оболочке: МКСАШп (полиэтиленовый шланг), МКСАБпШп, МКСАКпШп. Симметричные кабели в стальной оболочке имеют марку МКССШп.
Например: МКГ- 7 х 4х 1,2
ёмкость диаметр кабеля токоведущих жил
Коаксиальный кабель — кабель, в котором оба проводника
тока, образующие эл.
цепь, представляют собой два соосных цилиндра.
Кабели классифицируются по ряду признаков:
4. В зависимости от области применения кабели связи делятся на: магистральные, зоновые, сельские, городские, подводные, для соед. линий.
5. В зависимости от условий прокладки и эксплуатации кабели подразделяются на: подземные, подводные, подвесные и кабели для протяжки в телеф. канализации.
6. По спектру передаваемых частот на: низкочастотные (<12 кГц) и высокосастотные (>12 кГц).
КК прим для передачи Эл. сигналов в линиях дальней связи, в антенно-фидерных устройствах радиоэлектронной и ТВ аппаратуры, между блоками радиотехнической аппаратуры и т.д.
|
Электромагнитное поле КК
сосредоточенно в пространстве между проводниками тока, т.
е. внешнего поля нет,
и поэтому потери на излучение в окружающее КК пространство практически
отсутствуют. Т.к. внешний проводник одновременно служит электромагнитным
экраном, защищающим электрическую цепь тока от влияний извне, КК обладает
высокой помехозащищённостью. КК имеет относительно малые потери энергии
передаваемых сигналов. КК связи характеризуются диаметрами внутренних и внешних
проводников, которые, как правило, отражены в их марке, например КПК-5/18
(коаксиальный подводный кабель с диаметрами внутреннего проводника 5
мм и внутренним диаметром внешнего 18
мм). В отличие от них, в марках радиочастотных кабелей коаксиального типа
отражён только внутренний диаметр внешнего проводника тока.
Существует несколько типов КК, отличающихся характеристиками
Похожие материалы
Информация о работе
Скачать файл
способов определить тип коаксиального кабеля
Перейти к содержимомуПредыдущий Следующий
- Посмотреть увеличенное изображение
Коаксиальный кабель, широко известный как коаксиальный кабель, представляет собой специальный кабель, используемый для передачи данных и радиочастот без дополнительных электрических помех, известных как статические помехи.
Обычно они используются для таких устройств, как телевизоры, Интернет и радио. Поскольку каждое приложение работает с использованием определенного типа коаксиального кабеля, их идентификация может показаться сложной. Но на самом деле это очень просто, если вы знаете, что искать.
Коаксиальные кабели обычно имеют маркировку «RG», которая означает «Радиогид» и сопровождается цифрами для создания кода, отличающего модель кабеля. Как только вы найдете код обозначения, вы быстро определите тип коаксиального кабеля!
Осмотрите кабель
Осмотрите кабель на наличие маркировки, напечатанной на рукаве. Протрите кабель влажной тканью, если он грязный, чтобы вы могли наблюдать за поверхностью. Осмотрите кабель на наличие маркировки, напечатанной на рукаве. Протрите кабель влажной тканью, если он грязный, чтобы вы могли наблюдать за поверхностью.
Проверьте внешний слой коаксиального кабеля на наличие маркировки, включающей буквы и цифры, напечатанные на нем, особенно возле разъема на конце кабеля.
Радиочастотные или радиочастотные коаксиальные кабели используются для передачи радиосигналов и данных для радиосвязи и компьютеров.
Существует множество типов коаксиальных кабелей, и все они имеют различное применение. Коаксиальные кабели RG-6, RG-11 или RG-59 обычно используются для таких целей, как видеосигналы для телевизоров. RG-58 и Кабели RG-8 обычно используются для соединений Ethernet и Интернета. Кабели RG-8X часто используются для радиолюбителей.
2- Использование кабеля
Большинство компаний кабельного телевидения работают с коаксиальными кабелями RG-6 для безопасной передачи каналов без статического электричества (дополнительных электрических помех). Проверьте позади телевизора, подключен ли коаксиальный кабель к кабельной приставке.
Если да, то это кабель RG-6. Современные телевизоры высокой четкости требуют еще большей изоляции от статического электричества, поэтому они работают с коаксиалом RG-11 .
Большинство Интернет-компаний используют точный коаксиальный кабель для обеспечения доступа в Интернет. Посмотрите рядом с вашим интернет-соединением, чтобы определить, подключен ли к нему коаксиальный кабель, чтобы определить коаксиальный кабель RG-8. Большинство людей думают, что кабель Ethernet, подключенный к вашему компьютеру или телевизору, является коаксиальным кабелем, что неверно. Коаксиальный кабель подключен к модему.
Если у вас есть радиолюбитель, то для его работы используется специальный коаксиальный кабель. Взгляните на заднюю часть радиостанции, чтобы найти подключенный к ней коаксиальный кабель RG-8X .
Основными приложениями CCTV являются наблюдение и обеспечение безопасности, и для передачи видеосигналов используется меньший по размеру коаксиальный кабель с меньшей изоляцией.
Если вы хотите получить расценки на любой из нестандартных кабелей или разъемов, пожалуйста, не стесняйтесь обращаться к нам, отправив электронное письмо по адресу [email protected] или позвонив в США по этому номеру телефона (682-325-1944)
Ссылка для загрузки страницы Перейти к началу
Что означают цифры RG?
Что такое РГ?
RG, или Radio Guide, является оригинальной военной спецификацией для коаксиальных кабелей. Эта спецификация восходит ко временам Второй мировой войны и теперь упоминается в стандарте Mil-C-17. Цифры, следующие за RG в артикуле, обычно являются индикатором размера, относящимся к диаметру кабеля. Более высокие числа RG имеют более тонкий центральный проводник и наоборот.
Большинство номеров RG также относятся к типу экранирования, типу оболочки и типу диэлектрика (что определяет свойство импеданса). Различные типы рейтингов RG для каждого типа коаксиального кабеля помогают различать различные характеристики и спецификации кабеля.
Например, в обозначении RG#/U буква U указывает на общее использование.
Различные типы RG-кабелей
Трудно делать какие-либо обобщения относительно различных типов RG-кабелей, поскольку цифры в обозначении несколько произвольны и не всегда указывают на конкретную форму и функцию самого кабеля. Поэтому при поиске коаксиального кабеля самое важное, что нужно знать, — это частота, которую вы хотите передать по кабелю.
После того, как вы сузили список вариантов с этим требованием, вы хотите внимательно изучить характеристики кабеля, чтобы найти именно то, что вам нужно. Это особенно верно, если смотреть на разных производителей. Многие стандарты стали расплывчатыми, поэтому характеристики RG58B/U одного производителя могут отличаться от характеристик другого.
Два основных типа коаксиальных кабелей: с импедансом 75 Ом и с импедансом 50 Ом. Ом относится к импедансу, который является мерой сопротивления кабеля потоку электрической энергии. Кабели с сопротивлением 50 Ом используются для передачи данных и беспроводной связи, а кабели с сопротивлением 75 Ом используются для видеосигналов.
Характеристики кабеля RG
Каждый тип кабеля RG предлагает множество возможностей. Ниже приведены некоторые из наиболее распространенных вариантов:
Кабель RG6 является отраслевым стандартом для кабельной и спутниковой передачи сигналов. Его более крупные проводники обеспечивают лучшее качество сигнала, а более толстая диэлектрическая изоляция с другим типом экранирования позволяет более эффективно обрабатывать сигналы гигагерцового уровня. RG6 — это тонкий кабель, который можно скручивать или сгибать для прокладки в жилых помещениях под потолком или стеной. Применение кабеля RG6 включает телевидение, Интернет и видео.
Кабель RG11 — толстый, негибкий кабель, используемый для наружных и подземных применений, чтобы свести к минимуму потери сигнала при больших расстояниях. С ним сложнее работать, и он имеет более высокий калибр, чем другие, что обеспечивает больше места для передачи сигналов.
Телевидение высокой четкости является наиболее распространенным применением кабеля RG11.Кабель RG59 очень популярен в домашних условиях. Он похож на RG6, но имеет еще более тонкий центральный проводник. RG59идеально подходит для коротких пробегов и низкочастотных передач в пределах дома. Он идеально подходит для систем видеонаблюдения, в остальном уступает RG6 в других приложениях.
Телевидение высокой четкости является наиболее распространенным применением кабеля RG11.Коаксиальные кабели RG имеют малые потери?
Коаксиальные кабели с малыми потерями аналогичны коаксиальным кабелям RG во многих аспектах. Основное различие между стандартным коаксиальным кабелем RG и коаксиальным кабелем с малыми потерями заключается в экранировании. Кабель с малыми потерями имеет гораздо лучшее экранирование, чем кабель типа RG, что делает его более низкими характеристиками потерь. В кабелях с малыми потерями также используется одножильный центральный проводник, обеспечивающий меньшее затухание, чем в кабелях RG с скрученными проводниками.
