Коаксиальный витой кабель. Сравнение коаксиального кабеля, витой пары и оптоволокна: характеристики, применение, преимущества — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

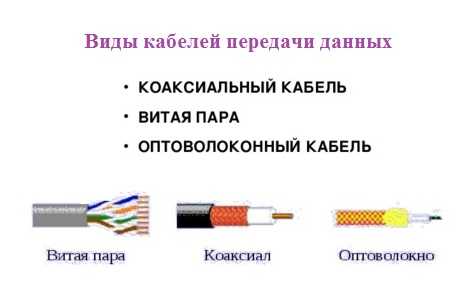

Какие основные отличия между коаксиальным кабелем, витой парой и оптоволокном. Для каких целей лучше использовать каждый тип кабеля. Какие преимущества и недостатки имеет каждый вид кабеля.

Содержание

Коаксиальный кабель: устройство и характеристики

Коаксиальный кабель представляет собой электрический кабель, состоящий из следующих элементов:

Центральный проводник (обычно медный)
Диэлектрическая изоляция вокруг центрального проводника
Внешний проводник в виде металлической оплетки или фольги
Внешняя изоляционная оболочка

Особенности конструкции коаксиального кабеля:

Центральный и внешний проводники расположены соосно (коаксиально)
Диаметр кабеля обычно составляет от 4 до 12 мм
Волновое сопротивление чаще всего 50 или 75 Ом
Существуют тонкие (диаметр около 6 мм) и толстые (около 12 мм) разновидности

Основные характеристики коаксиального кабеля:

Полоса пропускания до 1 ГГц
Скорость передачи данных до 100 Мбит/с

Максимальная длина сегмента до 500 м
Хорошая помехозащищенность
Низкий уровень внешнего электромагнитного излучения

Витая пара: конструкция и основные параметры

Витая пара состоит из нескольких пар изолированных медных проводников, скрученных между собой:

Обычно содержит 4 пары проводов
Провода в паре свиты с определенным шагом
Диаметр одного провода 0,4-0,6 мм
Общий диаметр кабеля 5-6 мм

Существует экранированная (STP) и неэкранированная (UTP) витая пара. Экранированный вариант имеет дополнительную защиту от помех в виде металлической оплетки или фольги.

Ключевые характеристики витой пары:

Полоса пропускания до 600 МГц
Скорость передачи до 10 Гбит/с
Максимальная длина сегмента до 100 м
Умеренная помехозащищенность
Низкая стоимость
Простота монтажа

Оптоволоконный кабель: принцип действия и свойства

Оптоволоконный кабель состоит из тонких стеклянных или пластиковых волокон, по которым передаются световые сигналы:

Диаметр световода 8-10 мкм для одномодового, 50-62,5 мкм для многомодового кабеля
Световод окружен оптической оболочкой
Имеет защитное покрытие и силовые элементы
Общий диаметр кабеля 2-3 мм

Передача данных осуществляется с помощью модулированного светового потока. Это обеспечивает ряд уникальных свойств оптоволокна.

Основные характеристики оптоволоконного кабеля:

Огромная полоса пропускания до нескольких ТГц
Скорость передачи данных до 100 Тбит/с
Дальность передачи до 100 км без усиления
Полная невосприимчивость к электромагнитным помехам
Высокая защищенность от несанкционированного доступа
Малый вес и габариты

Сравнение областей применения разных типов кабелей

Каждый тип кабеля имеет свои оптимальные сферы использования:

Коаксиальный кабель применяется для:

Кабельного телевидения
Спутникового ТВ
Систем видеонаблюдения
Антенных фидеров
Измерительного оборудования

Витая пара используется в:

Локальных компьютерных сетях
Телефонии
Системах охраны и видеонаблюдения
Промышленных сетях
Бытовой электронике

Оптоволоконный кабель востребован для:

Высокоскоростных магистральных линий связи
Сетей доступа (FTTH, FTTB)
Центров обработки данных
Промышленных сетей с высокими требованиями к ЭМС
Систем автоматизации и управления

Преимущества и недостатки разных типов кабелей

У каждого вида кабеля есть свои сильные и слабые стороны:

Коаксиальный кабель

Преимущества:

Хорошая помехозащищенность
Низкое электромагнитное излучение
Простота подключения разъемов

Недостатки:

Большой диаметр и масса
Сложность прокладки
Ограниченная полоса пропускания

Витая пара

Преимущества:

Низкая стоимость
Простота монтажа и подключения
Широкое распространение

Недостатки:

Чувствительность к электромагнитным помехам
Ограниченная длина сегмента
Не подходит для передачи на большие расстояния

Оптоволоконный кабель

Преимущества:

Огромная пропускная способность
Передача на большие расстояния
Нечувствительность к помехам

Недостатки:

Высокая стоимость
Хрупкость волокна
Сложность монтажа и подключения

Факторы выбора типа кабеля для конкретных задач

При выборе оптимального типа кабеля следует учитывать несколько ключевых факторов:

Требуемая пропускная способность и скорость передачи данных
Дальность передачи сигнала
Уровень электромагнитных помех в месте прокладки

Необходимость защиты от несанкционированного доступа
Условия эксплуатации (температура, влажность, механические нагрузки)
Совместимость с имеющимся оборудованием
Стоимость кабеля и монтажных работ

Для небольших локальных сетей в офисах обычно оптимальна витая пара. Для передачи на большие расстояния с высокой скоростью лучше использовать оптоволокно. Коаксиальный кабель подойдет для систем кабельного телевидения и видеонаблюдения.

Тенденции развития кабельных технологий

Технологии производства и применения кабелей постоянно развиваются:

Увеличение пропускной способности витой пары (Cat.8 до 40 Гбит/с)
Разработка новых типов оптических волокон
Создание гибридных кабелей, сочетающих медные и оптические проводники
Применение новых материалов для изоляции и оболочек
Миниатюризация кабелей для мобильных устройств

Технологии беспроводной передачи данных как альтернатива кабельным линиям

Несмотря на развитие беспроводных технологий, проводные кабельные системы остаются основой современных телекоммуникаций и систем передачи данных благодаря своей надежности и высокой пропускной способности.

Витая Пара vs Коаксиальный Кабель vs Волоконно-оптический Кабель

Лучшая помехозащищенность из-за попарного свивания проводов с определенным шагом.

Большое количество разновидностей кабеля, которые можно подобрать в зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей.

Что такое коаксиальный кабель?

Коаксиальный кабель – это цилиндрический проводник, внутри которого строго по оси цилиндра пролегает центральный провод. Цилиндрический провод состоит из медной оплетки, которая называется внешним проводником. Пространство между внешним и центральным проводником обычно заполнено диэлектриком. Как отдельно шайбами, так и всплошную.

Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.

Типы Коаксиального Кабеля	Описание
RG59	Это стандартный коаксиальный кабель. Он тоньше, с более тонким экранирующим слоем, подходит для сетей кабельного телевидения и коротких дистанций.
RG6	Это коаксиальный кабель большего диаметра, с более толстым изоляционным слоем и лучшим экранированием. Он больше подходит для передачи цифровых видеосигналов и спутникового телевидения.

Оптоволоконный кабель, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

Тип кабеля	Скорость	Пропуская Способность	Дистанция
оптоволоконный кабель	10/100/1000Mbps, 10/40/100/200Gbps	До 4700MHz	До 80km
витая пара	До 10Gbps	До 4700MHz	До 100m
Коаксиальный кабель	—	750MHz (дефолт)	До 500m

B.Цена на кабель

Тип кабеля	Описание	Цена
оптоволоконный кабель	50ft LC-LC дуплексные 9/125 одномодовые оптические патч-корды	372.00 руб
витая пара	50ft 24AWG патч-корд Cat.6 UTP с Snagless Boot	713.00 руб
Коаксиальный кабель	50ft RG6 цифровой экранированный коаксиальный кабель	855.00 руб

Из данной таблицы мы видим, что цена на оптоволоконный кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

C.Установка

Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара. Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния. Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.

D.Использование

Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.

Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.

Заключение

Есть очевидные различия между оптоволоконным кабелем, кабелем витая пара и коаксиальным. Сейчас оптоволокно становится трендом, который отвечает растущим потребностям рынка вслед за развитием технологий. Тем не менее, Ваш выбор соответствующего типа кабеля сильно зависит от сферы применения, требований к дистанции передачи данных и производительности.

Что использовать: коаксиальный кабель, витую пару или оптический кабель? | by LoudlyFree

Достижения кабельных технологий расширили возможности пропускной способности. Существует множество вариантов для подключения компьютерных сетей, поэтому выбор подходящего кабельного решения для широкополосного подключения может сбить с толку. Коаксиальный кабель, витая пара или оптический кабель: какой из них является идеальным с точки зрения различных факторов, таких как стоимость, надежность и пропускная способность. В данной статье мы расскажем об этих трех видах кабелей и сравним их.

Коаксиальный Кабель

Коаксиальный кабель представляет собой одиночный провод, как правило, медный, изолированный пеной, затем симметрично окруженный плетеным металлическим экраном и покрытый пластиковой оболочкой. Благодаря своему изоляционному свойству коаксиальный кабель может передавать аналоговые сигналы с широким диапазоном частот. Таким образом, он широко используется в линиях передачи, соединяющих радиопередатчики и приемники с их антеннами, соединениях компьютерных сетей и в распределительных кабелях цифровых аудио- и телевизионных сигналов. На следующем рисунке показана структура коаксиального кабеля.

Кабели Витая Пара

Кабели витая пара — это тип провода, в котором два проводника из одной цепи скручиваются вместе. Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP — в сетях Ethernet. Например, кабели витая пара Cat 7 используются для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE). На приведенном ниже рисунке показано, как выглядят UTP (слева) и STP (справа).

Оптический Кабель

Оптический кабель представляет собой кабель, содержащий один или несколько оптических волокон. Оптические кабели часто содержат несколько кремневых сердцевин, и каждое волокно может передавать много длин волн (или каналов), позволяя волокну адаптироваться к все возрастающим требованиям к обьему данных. Когда кабель терминируется разъемами LC/SC/ST/FC/MTRJ/MU/SMA на обоих концах, такими как LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т.д., оптические кабели могут быть подсоединены к волоконно-оптическому каналу связи между оборудованием во время прокладки кабелей. В качестве примера рассмотрим оптический кабель LC-LC, который часто используется как для коротких, так и для дальних расстояний. На следующем рисунке представлен обзор оптического кабеля LC-LC.
Выбирая тип кабеля, подходящий для сетевых услуг, следует иметь в виду, что каждый кабель имеет свои уникальные преимущества и недостатки, связанные со следующими факторами: стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность данных и т. д.

Сравнение Трех Видов Кабелей

Коаксиальный кабель прост в установке и относительно устойчив к помехам. Однако он достаточно громоздкий и идельно подходит для коротких расстояний из-за его высокого коэффициента затухания. Это достаточно затратно для передачи данных на дальние расстояния. Напротив, кабель витая пара является самым гибким и дешевым среди трех видов кабелей, что упрощает установку и эксплуатацию. Но он также сталкивается с проблемой затухания и предлагает относительно низкую пропускную способность. Кроме того, он чувствителен к помехам и шумам. В качестве одного из самых популярных носителей как для новых кабельных установок, так и для обновлений, включая базовые, горизонтальные и даже настольные приложения, оптический кабель имеет небольшой размер и массу. Поскольку проводник представляет собой стекло, он не может пропускать электричество, поэтому оптический кабель становится невосприимчивым к электромагнитным помехам. Самым большим преимуществом оптического кабеля является его способность передавать большой объем данных с низкими потерями на дальние расстояния с высокой скоростью. Тем не менее, для его установки требуются особые навыки, его использование на коротких дистанциях сложно и затратно.

Вывод

Выбор между коаксиальным кабелем, кабелем витая пара и оптическим кабелем в основном зависит от ваших потребностей и топологии сети. Вы можете найти для себя идеальное соотношение стоимости и пропускной способности, чтобы сделать выбор. Идеальным может быть как коаксиальный кабель, так и кабель витая пара или оптический кабель, если они удовлетворяют Вашим требованиям.

Коаксиальный кабель или витая пара?

Особенность конструкции этого вида кабеля такова, что его можно использовать в компьютерных сетях. Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

У коаксиального кабеля помехоустойчивость невысока, и у него всего лишь 2 провода. Это ограничивает скорость передачи данных. Поэтому сейчас данный вид кабеля используется обычно в кабельном телевидении. Он также применяется для соединения телевизора и обычной антенны.

Такой кабель требует использования специальных устройств, чтобы обеспечить правильную передачу сигнала. Это так называемые терминаторы, которые устанавливают на концах кабеля. Он также требует специального инструмента для монтажа. Монтаж такого кабеля связан со сложностями. Как на изгибах помещения, так и при подключении к компьютеру.

Вот почему для компьютерных локальных сетей нашел применение более подходящий для этой цели вид кабеля – витая пара. Проводники внутри кабеля скручены между собой попарно. Если снаружи кабель покрыт пластиковой оболочкой, то это неэкранированная витая пара.

Экранированной витой парой называют тот кабель, у которого снаружи есть медная сетка или алюминиевая фольга. Кстати, есть также кабели, которые сочетают в себе свойства двух последних видов. Более того, в некоторых типах экранированного кабеля защита может использоваться ещё и вокруг каждой пары. Это индивидуальное экранирование.

Если подходить объективно к сравнительной характеристике этих двух видов кабелей, то сейчас все-таки наиболее распространены сети на основе витой пары. Это объясняется тем, что витая пара, как правило, используется с учетом определенных ограничений. В реальных сетях обычно находит применение комбинация сетей на основе как коаксиальных кабелей, так и витой пары.

Кабель для системы видеонаблюдения: коаксиальный или «витая пара»?

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

Коаксиальный кабель (КВК+2П) — самый распространенный в практике передачи видеосигналов в аналоговых системах и самый надежный, самый удобный и самый простой способ передачи электронных изображений. К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Частотная зависимость характеристики затухания от длины ограничивает дистанцию применения требованиями по разрешающей способности в системе.

Для систем с высоким разрешением (более 400 ТВЛ) необходимо соблюдать максимальную дистанцию передачи видео до 300м. С увеличением длины коаксиального кабеля увеличивается степень воздействия на него внешних помех, растет затухание сигнала при его прохождении по кабелю. При превышении определенной длины кабеля потери в нем приводят сначала к уменьшению яркости, а затем к размытости пикселей и появлению характерного темного шлейфа от темных элементов изображения. Величина затухания зависит от качества материалов, применяемых для изготовления кабеля.

Однако, монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля.

Передача видеосигнала по витой паре является наиболее экономичном решением для расстояний свыше 30 метров. Низкая цена кабеля, его доступность компенсирует дополнительные затраты на переходники с стандартного выходы на витую пару.

Переходники представлены в широком ассортименте, с передачей напряжения питания, включая повышенное напряжение с дальнейшем преобразованием и без, с усилением, на различное количество каналов, повышают помехоустойчивость, грозозащищенность оборудования. Дальность передачи видеосигнала по витой паре может достигать 3000 метров.

Монтаж системы видеонаблюдения с помощью переходников на витую пару и соединение по витой паре избавляет от трудоемкой заделки BNC разъемов, экономит рабочее время. Сигнал по проводам идет симметричный и за счет перевитости снижается влияние внешних факторов на передаваемый сигнал.

В IP видеонаблюдении система строится на основе «витой пары», коаксиальный кабель не применяется.

Выбор, какой кабель использовать, остается за вами. Но стоит запомнить, что для получения качественного видеосигнала в длинных линиях связи до 300-400 метров в качестве линии связи еще можно выбирать между коаксиальным кабелем или симметричной линией связи «витая пара», при длинах же более 400 метров применяется в качестве линии связи только «витая пара».

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
ВВГнг – кембрик с повышенной негорючестью;
ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полезные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

В зависимости от вида кабеля возможны различные варианты защиты:

UTP или незащищенная, без общего экрана для пар проводов;
FTP, или фольгированная, с экраном из алюминиевой фольги;
STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непроводящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в качестве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внешних помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излучения. Наличие заземляемого экрана удорожает кабель и усложняет его прокладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стеклянных волокон (волоконных световодов), по которым распространяются световые сигналы. Это наиболее качественный тип кабеля — он обеспечивает передачу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показателем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Витая пара против коаксиального кабеля против оптоволоконного кабеля — Новости

Витая пара против коаксиального кабеля и оптоволоконного кабеля

Достижения кабельных технологий сделали возможным более широкий доступ к большей полосе пропускания. При таком большом количестве вариантов вычислительных соединений выбор правильного кабельного решения для услуг широкополосного соединения немного сбивает с толку. Витая пара против коаксиального кабеля против оптоволоконного кабеля: какой из них был бы идеальным, принимая во внимание различные факторы, такие как стоимость, надежность и пропускная способность. Этот пост расскажет об этих трех видах кабелей, а затем проведет сравнение между ними.

Коаксиальный кабель

Коаксиальный кабель, или коаксиальный кабель, представляет собой один провод, обычно медно обернутый в пенную изоляцию, симметрично окруженный тканым плетеным металлическим экраном, а затем покрытый пластиковой оболочкой. Благодаря своему изолирующему свойству коаксиальный кабель может передавать аналоговые сигналы в широком диапазоне частот. Таким образом, он широко используется в линиях связи, соединяющих радиопередатчики и приемники с их антеннами, компьютерными сетевыми соединениями, цифровым звуком и распределением сигналов кабельного телевидения. На следующем рисунке показана структура коаксиального кабеля.

Витая пара

Кабель витой пары — это тип проводки, в которой два провода одной цепи скручены вместе. Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP — в сетях Ethernet. Например, кабели витой пары Cat 7 используются для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE). На рисунке ниже показано, как выглядят UTP (слева) и STP (справа).

Опто-волоконный кабель

Волоконно-оптический кабель представляет собой кабель, содержащий одно или несколько оптических волокон. Волоконно-оптические кабели часто содержат несколько кремнеземных жил, и каждое волокно может приспосабливаться к различным длинам волн (или каналам), что позволяет волокну удовлетворять постоянно растущим требованиям к емкости данных. Когда на обоих концах используются разъемы LC / SC / ST / FC / MTRJ / MU / SMA, такие как LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т. Д., Оптоволокно Кабели могут обеспечить волоконно-оптическую связь между оборудованием во время волоконно-оптических кабелей. Возьмите, например, волоконно-оптический кабель LC-LC, он часто используется как для коротких, так и для больших расстояний На следующем изображении представлен обзор волоконно-оптического кабеля LC-LC.

При выборе того, какой тип кабеля подходит для сетевых служб, следует учитывать, что каждый кабель имеет свои уникальные преимущества и недостатки, касающиеся следующих факторов: стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность и т. Д.

Сравнение трех видов кабелей

Коаксиальный кабель может быть легко установлен, относительно устойчив к помехам. Однако он громоздкий и просто идеален для короткой длины из-за высокого затухания. Это было бы дорого при передаче данных на большие расстояния. В отличие от этого, витая пара является самым гибким и дешевым из трех видов кабелей, прост в установке и эксплуатации. Но он также сталкивается с проблемой затухания и предлагает относительно низкую пропускную способность. Кроме того, он подвержен помехам и помехам. Волоконно-оптический кабель является одним из самых популярных средств для установки и обновления новых кабелей, включая магистральные, горизонтальные и даже настольные приложения, небольшого размера и легкого веса. Поскольку проводник выполнен из стекла, что означает, что через него не может проходить электричество, оптоволоконный кабель не подвержен электромагнитным помехам. Самым большим преимуществом оптоволоконного кабеля является то, что он может передавать большие объемы данных с низкими потерями на высокой скорости на большие расстояния. Тем не менее, это требует сложных навыков установки, трудных в работе и дорогих в краткосрочной перспективе.

Заключение

Выбор между витой парой и коаксиальным кабелем и оптоволоконным кабелем в основном зависит от ваших потребностей и топологии сети. Вы можете сбалансировать стоимость и требования к пропускной способности, чтобы сделать выбор. Независимо от того, коаксиальный кабель, кабель витая пара или оптоволоконный кабель, лучше всего подходит для вашей сети. В FOCC вы можете найти витую пару и серию оптоволоконных кабелей. Другие кабели, такие как категория 5e, категория 6, категория 6A, также доступны для ваших медных сетей. Конечно, оптоволоконные кабели высокого качества поставляются на FOCC. Вы можете посетить FOCC для получения дополнительной информации о кабельных решениях.

Витая пара — характеристики

ВИТАЯ ПАРА КАК СРЕДСТВО ОТ ГОЛОВНОЙ БОЛИ

Электрический сигнал может быть передан получателю по каналу связи в виде про-водной или кабельной линии. В процессе распространения несущего колебания в канале свя-зи передаваемый сигнал может искажаться, поражаться шумами и помехами природного и индустриального характера. C этой проблемой сталкиваются все разработчики радиоэлек-тронных информационных систем, в том числе, и систем по технологии Digital Signage, по-зволяющих эффективно доносить до потребителя разнообразную аудио-видео информацию, в первую очередь, рекламного характера.

Линии для передачи сигнала принято делить на несимметричные и симметричные.

Простейшей несимметричной линией является линия на основе коаксиального кабеля. Коаксиальный кабель замыкает контур между источником и приемником, где центральная жила кабеля является сигнальным проводом, а экран – заземляющим. Несмотря на хорошее экранирование, коаксиальный кабель подвержен воздействию помех, поэтому передача с его помощью композитного сигнала и компонентного видеосигналов на значительные расстоя-ния невозможна.

Дальнейшее усовершенствование экранирования кабелей дает незначительный эф-фект при одновременном существенном росте их стоимости, поэтому потребовалось прин-ципиально новое техническое решение. И оно было найдено за счет разработки схем баланс-ной передачи сигнала или симметрирования с использованием вместо коаксиального кабеля витой пары. При балансной передаче сигнала все электромагнитные помехи и шумы одинаково воздействуют на оба сигнальных провода линии. Когда сигнал достигает приемника, он по-падает на вход дифференциального усилителя с большим коэффициентом ослабления син-фазного сигнала (КОСС).

Витая пара обычно дешевле коаксиального кабеля, ее легче раскладывать, а разделка разъемов не создает никаких проблем.

БАЛАНСНАЯ ПЕРЕДАЧА СИГНАЛА

Идея балансной передачи сигнала состоит в том, что для передачи сигнала ис-пользуется три, а не два провода (как в несимметричных линиях). Входной сигнал пе-редается одновременно по двум линиям, причем в одной линии он инвертируется по фазе на 180 градусов, тогда как шумы и помехи, наводимые в обоих сигнальных про-водах линии, будут иметь одинаковую амплитуду и фазу.

На выходе линии синфазные (помеховые) сигналы будут подавляться, а проти-вофазные – усиливаться.
В хорошо спроектированной системе можно ожидать ослабление синфазного сигна-ла на 60 – 80 дБ.
В качестве проводников в симметричных схемах обычно применяют неэкрани-рованные или экранированные витые пары, так как они симметричны.

Как и любое техническое решение, симметрированиие линий передачи сигнала имеет свои недостатки.

Симметричная линия передачи сложнее и дороже несимметричной, так как для нее необходимы передатчик и приемник балансного сигнала;
Если уровень помех слишком велик, приемник балансного сигнала может вой-ти в режим насыщения и передача сигнала прекратится;
Из-за затухания сигнала в кабеле приходится ставить промежуточные усилите-ли, которые вносят дополнительные накапливающиеся искажения;
При использовании промежуточных усилителей, возможно, потребуется кор-рекция сигнала.

КАБЕЛИ ДЛЯ ПЕРЕДАЧИ БАЛАНСНЫХ СИГНАЛОВ

«Витая пара» (twisted pair) – это кабель на медной основе, объединяющий в обо-лочке одну или более пар проводников. Кабель отличается от провода наличием внешнего изоляционного чулка (Jacket). Этот чулок главным образом защищает провода (элементы ка-беля) от механических воздействий и влаги.

Каждая пара представляет собой два перевитых вокруг друг друга изолирован-ных медных провода. Кабели витой пары сильно отличаются по качеству и возможно-стям передачи информации.

Конструкцию кабеля витой пары понятна из рисунка.

Кабели витой пары делят по категориям.

Категория (Category) витой пары определяет частотный диапазон, в котором ее применение эффективно. В настоящее время выпускаются кабели категорий с 1 по 7. В современных условиях для создания цифровых информационных систем использование кабелей категории ниже 5 не имеет смысла.

Для идентификации пар внутри кабеля используют цветовую маркировку. Так первые четыре пары имеют соответственно базовые цвета: Синий, Оранжевый, Белый и Коричневый. Чаще всего основной провод в паре целиком окрашивается в базовый цвет, а дополнительный провод имеет белую изоляционную оболочку с добавлением полосок базового цвета.

Экранированная витая пара (Shielded Twisted Pair, STP) хорошо защищает пере-даваемые сигналы от внешних излучений, а также снижает потери мощности в кабеле в виде излучения.

Экранированная витая пара имеет множество разновидностей.

Кабель на неэкранированной витой паре (Unshielded Twisted Pair, UTP) в на-стоящее время являются основной средой передачи данных для неоптических техноло-гий. Кабель сочетает хорошие электрические и механические характеристики с удобст-вом монтажа и сравнительно невысокой стоимостью.

Кабели категории 5 специально разработаны для поддержки высокоскоростных компьютерных сетей. Полоса пропускания кабеля – 100МГц.

Кабели категорий 6 и 7 имеют полосу пропускания 200 и 600 МГц соответствен-но. Кабели категории 7 обязательно экранируются; категории 5 и 6 могут быть как эк-ранированными, так и неэкранированными. Кабели категории 7 значительно дороже кабелей 5-й категории и по стоимости приближаются к волоконно-оптическим кабелям. Кроме того, они пока не стандартизированы и их характеристики определяются только фирменными стандартами, из-за чего возникают проблемы при тестировании кабель-ной системы.

Некоторыми фирмами уже выпускаются кабели витой пары категории 8. Они предназначены для передачи данных на частоте до 1200 МГц (широкополосные систе-мы кабельного телевидения и современные приложения типа SOHO). Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке, покрытой оболочкой из LSZH материала для использования внутри помещения. Для кабелей этой категории характерны стабильные значения волнового сопротивления и затухания, а также отсут-ствие резонанса на частоте до 1200 МГц.

Наибольшее распространение получили кабели с числом пар 2 и 4 калибра 24 AWG. Из многопарных популярны 25-парные, а также сборки 6 штук из 4-парных.

Для подключения абонентского оборудования, и коммутации используются гибкие кабели (шнуры, патч-корды).

Патч-корд (patch cord) – это отрезок многожильного 4-парного кабеля длиной 1-10 м с вилками RJ-45 на концах. Для обеспечения устойчивости к постоянным изгибам, проводник у них выполнен не из одной, а из семи более тонких медных проволок толщиной около 0,2 мм каждая. Из-за большего, в сравнении с обычным, затухания использовать кабель для шнуров оправдано только на небольшие расстояния, как правило, не более 5 метров с каждой стороны линии.

Для коммутации кабельных каналов и подключения сетевого оборудования исполь-зуют патч-панели и настенные розетки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВИТОЙ ПАРЫ

Характеристики кабеля витой пары зависят от структуры кабеля и применяемых в нем материалов. Как любой проводник, витая пара имеет сопротивление переменному электри-ческому току (характеристический импеданс). Кабели могут иметь различные номиналы импеданса, обычно – 100, 120 и 150 Ом. Кабель UTP практически всегда имеет импеданс 100 Ом. Импеданс применяемого кабеля должен соответствовать импедансу соединяемого им оборудования, в противном случае помехи, возникающие от отраженного сигнала, могут привести к неработоспособности соединений.

Скорость/задержка распространения сигнала NVP (Nominal Velocity of Propaga-tion) – скорость распространения сигнала. Часто применяется производная от NVP и длины кабеля характеристика «delay» (задержка), выражающаяся в наносекундах на 100 метров па-ры.

Важной характеристикой витой пары также является погонное затухание (Attenua-tion), характеризующее величину потери мощности сигнала при передаче.

Другим важным параметром является NEXT (Near End Crosstalk), или переходное за-тухание между парами в многопарном кабеле, измеренное на ближнем конце – то есть со стороны передатчика сигнала, которое характеризует перекрестные наводки между парами.

УДЛИНИТЕЛИ ИНТЕРФЕЙСА

В современных инсталляциях кабели витой пары нередко используют для передачи сигналов VGA на значительные расстояния. Для того, чтобы сигнал «не потерялся» на фоне шумов и помех, используют удлинители интерфейса (extender или line transmitter), современ-ные модели которых обеспечивают передачу сигнала на требуемую дальность с малым уров-нем помех по витой паре. Такое эффективное и недорогое техническое решение находит применение во многих областях, в том числе, в системах Digital Signage. Удлинитель сигна-лов VGA действует на аппаратном уровне, поэтому он свободен от каких-либо проблем с со-вместимостью программного обеспечения, согласованием кодеков или преобразованием форматов.

Если рассматривать пассивную линию (т.е. линию без активного оконечного обору-дования), то кабель типа RG-59 способен передать без видимых на экране искажений компо-зитное видео, телевизионный сигнал стандартов PAL или NTSC только на 20-40 м (либо до 50-70 м по кабелю RG-11). Специализированные кабели позволят увеличить дальность пере-дачи примерно на 50%. Для сигналов VGA, Super-VGA или XGA, полученных с графических плат компьюте-ров, обычный кабель VGA обеспечивает передачу изображения с разрешением 640×480 на расстояние 5-7 м (а при разрешении 1024×768 и выше такой кабель не может быть длиннее 3 м.). Высококачественные промышленные кабели VGA/XGA обеспечивают дальность до 10-15, редко до 30 м. Кроме того, линия связи будет подвержена потерям на высоких частотах (High frequency loss), которые проявляются в снижении яркости до полного исчезновения цвета, ухудшении разрешения и четкости. Для устранения этой проблемы в удлинителях VGA/XGA используется схема управления потерями на высоких частотах, именуемая EQ (Cable Equalization, коррекция кабеля) или управление высокочастотной составляющей – HF (High Frequency) control. Схема EQ обеспечивает частотнозависимое усиление сигнала для «спрямления» амплитудно-частотной характеристики.

Передающее устройство удлинителя обычно преобразует видеосигналы в дифферен-циальный симметричный формат, наиболее подходящий для витых пар. На принимающей стороне восстанавливается стандартный видеоформат для воспроизведения полученного сигнала на мониторе.

Ограничения по расстоянию передачи аналоговых и цифровых видео- и аудиосигна-лов можно свести в таблицу.

Поскольку аудиосигналы имеют сравнительно небольшую ширину спектра, то для них проблемы высокочастотного затухания сигнала в линии не имеют существенного значе-ния, поэтому для них, в принципе, можно использовать и старые дешевые кабели витой пары категории 3.

Кабели для передачи цифрового сигнала с интерфейсами DVI и IEEE 1394, в принци-пе, по своей конструкции мало отличаются от кабелей витой пары, поэтому они также вклю-чены в таблицу. Однако передача цифровых сигналов по сравнению с аналоговыми имеет ряд существенных особенностей. Высокая помехоустойчивость достигается за счет применения особых технологий кодирования сигнала, например, технологии T.D.M.S. в DVI.

Коаксиальный кабель

и витая пара

В бизнес-сетях используются три основных типа кабелей: коаксиальный кабель, оптоволоконный кабель и витая пара. Каждая из этих технологий отличается, и некоторые технологии могут лучше подходить для разных приложений. Для использования в бизнесе коаксиальный кабель часто предпочтительнее, чем проводная витая пара. Однако во внутренних сетях по-прежнему может использоваться скрученный кабель из-за его низкой стоимости и скорости.

Основные различия между коаксиальным кабелем и витой парой

Коаксиальные кабели обычно используются для кабельного телевидения и подключения к Интернету.
Кабели витой пары обычно используются для телефонных соединений.
Коаксиальные кабели подходят для кабелей большей длины.
Кабели витой пары тоньше и дешевле.
Коаксиальные кабели лучше экранированы от перекрестных помех.
обеспечивают высокую скорость передачи данных.

Преимущества коаксиального кабеля над витой парой

Основная разница между витой парой и коаксиальным кабелем связана с экранированием. Хотя коаксиальные кабели более дорогие, они подходят для кабелей большей длины, поскольку лучше экранированы. Это превосходное экранирование предотвращает перекрестные помехи и другие нарушения трафика. При сравнении коаксиальной пары с витой парой, коаксиальные кабели способны передавать в 80 раз больше данных, чем кабель витой пары. Из-за этого коаксиальные кабели почти всегда используются для высокоскоростной связи, включая Интернет, кабельные и телекоммуникационные услуги.При этом кабели витой пары по-прежнему используются телекоммуникационными компаниями, поскольку они являются самым старым типом кабелей. Они по-прежнему чрезвычайно доступны по цене и быстро устанавливаются, и организация может не испытывать больших задержек, если использует кабели витой пары во внутренней сети. Во многих телефонных системах в настоящее время используются кабели витой пары, а не коаксиальные кабели или кабели Ethernet, поскольку их более чем достаточно для передачи голосовых данных, особенно для компаний, которые не принимают значительный объем вызовов.

Коаксиальные кабели и кабели витой пары

и оптоволоконные кабели

Помимо витых и коаксиальных кабелей, существуют также оптоволоконные кабели. Волоконно-оптические кабели обычно могут передавать больше данных, чем витые или коаксиальные кабели, и они также чрезвычайно долговечны, дешевы и просты в эксплуатации. Многие компании сейчас переводят свои коаксиальные кабели на витую пару, чтобы модернизировать свои сети. Однако, если система уже работает на магистрали из коаксиальных кабелей или кабелей витой пары, может не быть явного преимущества прокладки оптоволоконных кабелей от магистральных линий.Кроме того, оптоволоконные кабели могут быть дороже. Волоконно-оптические кабели обычно используются для приложений на большие расстояния, которые требуют быстрой передачи больших объемов данных. При прокладке сетевой проводки различия между оптоволоконным и коаксиальным кабелем и кабелем витой пары могут быть значительными. Какие типы сетевых кабелей, витая пара, тип коаксиального кабеля или типы кабеля Ethernet подходят для вашей организации, зависят от вашей текущей конфигурации сети.

Скачать инфографику

Получите краткий обзор между коаксиальным кабелем и кабелем.витая пара с этой легко читаемой инфографикой от Sparklight Business. Скачать здесь.

Хотите узнать больше? Ознакомьтесь с этими ресурсами:

Загрузите информационный документ «Интернет для бизнеса: какой у вас тип?» и инфографику «Сравните высокоскоростные возможности Интернета».

Различия между коаксиальным кабелем и кабелем витой пары

Предварительные условия — Типы среды передачи

Коаксиальный кабель: Коаксиальный кабель
— это категория управляемых сред, которые используются для передачи сигналы большой частоты.Коаксиальный кабель состоит из сплошного проводника, трех слоев изоляции и заземляющего проводника. В коаксиальных кабелях внутренний сплошной проводник помогает передавать сигналы в виде электрических сигналов. Коаксиальные кабели обычно используются для подключения к Интернету, распределения телевизионных сигналов и радиопередач.

Кабель витой пары:
Кабель витой пары — это категория управляемых носителей, в которых цепь создается путем скручивания двух проводов для передачи.Кабель витая пара представляет собой комбинацию изолированных медных проводов. В кабеле витая пара металлический медный провод помогает передавать сигналы в виде электрических сигналов. Кабель витой пары в основном используется в телефонных сетях и экранировании кабелей.

Различия между коаксиальным кабелем и кабелем витой пары заключаются в следующем:

S.	Коаксиальный кабель	Кабель витой пары
1.	В коаксиальном кабеле передача сигналов происходит по внутреннему проводнику кабеля.	В кабеле типа витая пара передача сигналов происходит по металлическому проводнику.
2.	Коаксиальные кабели сложно установить и использовать.	В то время как кабели витой пары легко установить и внедрить.
3.	Коаксиальный кабель имеет лучшую защиту от шума по сравнению с кабелем витой пары.	Кабель с витой парой имеет самую низкую помехозащищенность.
4.	Коаксиальный кабель поддерживает умеренную полосу пропускания.	Кабель витая пара поддерживает низкую полосу пропускания.
5.	Применение коаксиального кабеля в подключении к Интернету, распределении телевизионных сигналов и радиопередач и т. Д.	Применение кабеля с витой парой в телефонных сетях и экранировании кабелей.
6.	Стоимость коаксиального кабеля сравнительно высокая.	Стоимость витой пары меньше по сравнению с коаксиальным кабелем.

Разница между кабелем витой пары и коаксиальным кабелем | by Angelina Twain

Провод или кабель — незаменимый элемент в системе связи для подключения оптических устройств, таких как оптические трансиверы, маршрутизатор и коммутатор. В последнее время наиболее распространенными типами кабелей, используемых в системах связи, являются оптоволоконный кабель, кабель витой пары и коаксиальный кабель. И витая пара, и коаксиальный кабель являются медными кабелями, так в чем же между ними разница? Эта статья может помочь вам разобраться в этом.

Витая пара

Кабели витой пары, как следует из названия, состоят из пары кабелей, скрученных вместе, которые давно используются в области телекоммуникаций. Скручивание позволяет избежать шума от внешних источников и перекрестных помех в многопарных кабелях, поэтому этот кабель лучше всего подходит для передачи сигналов. В основном кабели витой пары можно разделить на два типа: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

UTP предназначен для неэкранированной витой пары, а STP — для экранированной витой пары.UTP — это то, что обычно устанавливают телефонные компании и средства передачи данных (хотя это часто бывает недостаточно высокого качества для использования в высокоскоростной сети), и именно через него работает 10BaseT Ethernet. Однако STP отличается от UTP тем, что состоит из оболочки из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Обычно он используется для устранения индуктивной и емкостной связи, поэтому его можно применять между оборудованием, стойками и зданиями.

Коаксиальные кабели

Коаксиальный кабель состоит из внутреннего твердого проводника, окруженного параллельным внешним проводником из фольги, который защищен изолирующим слоем.Коаксиальный кабель имеет более чем в 80 раз большую пропускную способность, чем витая пара. Коаксиальный кабель также был основой высокоскоростной связи и также применялся в сетях с 10-гигабитными линиями передачи данных в центрах обработки данных, поскольку доказано, что он экономически эффективен для коротких линий связи в пределах 10 м и для жилой сети.

Сравнение витого кабеля и коаксиального кабеля

Большинство людей теперь хорошо знакомы с тем, что такое коаксиальные кабели, поскольку они используются почти в каждом доме для подключения к кабельному телевидению.Эти кабели для передачи данных также популярны в локальных сетях (LAN), поскольку они обладают высокой устойчивостью к помехам сигнала, что также дает коаксиальным кабелям возможность поддерживать более длинные кабели между двумя устройствами.

Самое большое преимущество скрученных кабелей заключается в их прокладке, поскольку они часто тоньше коаксиальных кабелей, а два проводника скручены вместе. Однако из-за того, что они тоньше, они не могут выдерживать очень большие пробеги. Эти плотно скрученные конструкции стоят меньше, чем коаксиальные кабели, и обеспечивают высокую скорость передачи данных.Они подключаются к разъему RJ45, который похож на телефонную розетку, но предназначен для вывода витой пары.

В конце концов, витая пара лучше подходит, когда стоимость и установка являются проблемой, и если электромагнитные помехи и перекрестные помехи не являются большой проблемой. Но для коаксиального кабеля он поддерживает кабели большей длины и может быть экранирован различными способами — с экраном из фольги на каждом проводе, фольгой или оплеткой внутри оболочки или комбинацией экрана отдельного проводника и оболочки.

Дополнительная информация о волоконно-оптических кабелях

Помимо витых и коаксиальных кабелей, существует новое поколение средств передачи данных — оптоволоконные перемычки. Волоконно-оптические кабели имеют гораздо большую пропускную способность, чем металлические кабели, а это значит, что они могут передавать больше данных. Они также менее восприимчивы к помехам. По этим двум причинам волоконно-оптические кабели все чаще используются вместо традиционных медных кабелей, несмотря на их высокую стоимость. В настоящее время в области передачи данных широко используются два типа волоконно-оптических кабелей — одномодовые волоконно-оптические кабели и многомодовые волоконно-оптические кабели.

Одномодовое оптическое волокно обычно адаптировано для высокоскоростных приложений на больших расстояниях. В то время как многомодовое оптическое волокно предназначено для одновременной передачи нескольких световых лучей или режимов, что в основном используется для связи на короткие расстояния. Оптоволоконные кабели также доступны с различными оптическими разъемами, такими как патч-корд LC-SC, оптоволоконный кабель LC-ST, патч-корд SC FC и т. Д. На рисунке выше показан патч-корд LC-SC.

Заключение

Некоторые инженеры подтверждают, что оптоволоконные кабели, несомненно, будут доминирующей средой передачи в области телекоммуникаций, в то время как другие считают, что медные кабели не останутся незамеченными.Таким образом, выбирая волоконно-оптические кабели, витые или коаксиальные кабели, перед выбором этих кабелей для передачи данных рекомендуется иметь полное представление о своем применении. Все типы кабелей Ethernet, а также оптоволоконные кабели можно найти на сайте FS.COM. Наш инструмент быстрого заказа поможет вам найти то, что вам нужно. Если у вас есть какие-либо требования к нашей продукции, отправьте нам свой запрос.

17 основных отличий: кабель витой пары против коаксиального кабеля и оптоволоконного кабеля

В чем разница между кабелем витой пары, коаксиальным кабелем и оптоволоконным кабелем?

Сетевые кабели

сделали системы связи в мире довольно простыми и легкими.Кабели витой пары, коаксиальные кабели и оптоволоконные кабели являются одними из ценных сетевых кабелей, которые следует учитывать.

Эти кабели играют разные роли, и они, как правило, сильно отличаются друг от друга с точки зрения функций и спецификаций. У каждого кабеля есть свои достоинства и недостатки.

Урок дает подробное представление о разнице между витой парой, коаксиальным кабелем и оптоволоконным кабелем в табличной форме. Найдите время, чтобы прочитать, чтобы узнать, чем отличается кабель витой пары от оптического кабеля и коаксиального кабеля.

Подробнее: разница между HDMI и VGA

Что такое кабель витой пары?

Кабель витая пара используется в основном в телефонной связи и в современной сети Ethernet. Кабель представляет собой разновидность проводки с двумя скрученными вместе проводниками.

Провода отвечают за передачу данных в полной цепи, а витая пара обеспечивает защиту от перекрестных помех, которые представляют собой шум, создаваемый соседними парами.

Кабели витой пары могут быть экранированными или неэкранированными.Экранированная витая пара окружена тонкой проволочной сеткой для защиты проводов от передачи. Неэкранированная витая пара не окружена мелкой сеткой.

Характеристики кабеля витая пара

Одна цепь состоит из двух скрученных вместе проводников
Современные кабели Ethernet представляют собой неэкранированную витую пару (UTP) или экранированную витую пару (STP).
Внешнее магнитное поле может повлиять на кабель витой пары
Пара изолирована медным проводом
Цена на кабели вполне доступная
Разработан для снижения шума снаружи
Передача сигналов осуществляется в электрической форме
Имеет очень высокое затухание
Установка и внедрение довольно просты и удобны
Низкая пропускная способность кабеля витой пары
Безопасность передачи данных не гарантируется
Имеют низкоскоростную передачу телевизионных и телефонных данных
Подходит для сети передачи данных, телефонной сети и экранирования кабеля
Иметь провода на основе меди с изоляцией из других материалов
Кабели бывают довольно тяжелыми
Испытайте резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени.

Преимущества кабеля витая пара

Сравнительно рентабельно
Гибкость и простота установки
Подходит для коротких дистанций

Недостатки кабелей витой пары

Не долговечный
Склонен к EMI
Имеют более высокое затухание

Что такое коаксиальный кабель?

Коаксиальное волокно обычно предназначено для передачи сигналов высокого уровня.Он также известен как коаксиальный кабель. Он состоит из круглого медного проводника, трех слоев изоляции и экрана.

Изоляция и экранирование несут ответственность за предотвращение перекрестных помех от двигателей, освещения и других источников электромагнитных помех. Коаксиальный кабель может поддерживать более длинные кабели между двумя устройствами.

Коаксиальные кабели

подразделяются на RG59 и RG6. Коаксиальный кабель RG59 подходит для передачи ТВ, поскольку он имеет меньшую экранировку и более тонкий по конструкции. RG6 подходит для цифровых видеосигналов и спутникового телевидения из-за более тяжелых размеров, толстой изоляции и экранирования.

Характеристики коаксиального кабеля

Конструкция для передачи высокочастотных сигналов
Классифицируется на коаксиальные кабели RG59 и RG6
Внутренний проводник передает сигнал в виде электрической формы
Коаксиальный кабель, на который не действуют магнитные поля
Состоит из одножильного провода, заземляющего проводника, слоя изоляции и слоя внешней изоляции
Цена кабеля относительно выше
Установка и внедрение относительно сложны
Пропускная способность коаксиального кабеля выше
Безопасность передаваемого сигнала не гарантируется
Подходит для подключения радиопередатчиков и приемников с их антеннами
Передача данных, телефонных и телевизионных сигналов на низкой скорости
Иметь провода на основе меди, окруженные другими изоляционными материалами, что увеличивает диаметр
Коаксиальные кабели тяжелее
Испытайте резистивные потери, диэлектрические потери и потери на излучение.
Имеет низкое затухание

Преимущества коаксиального кабеля

Довольно прочный
Лучше работать на короткой дистанции

Недостатки коаксиального кабеля

Потеря сигнала на большом расстоянии
Сигнал имеет тенденцию к утечке в точке выхода
Скорость может колебаться при интенсивном использовании

Что такое оптоволоконный кабель?

Волоконно-оптический кабель — это кабель Ethernet, состоящий из двух или более оптических волокон, по которым передаются данные.Оптическое волокно передает данные, когда световые импульсы проходят через крошечные стеклянные трубочки.

Кабель также известен как волоконно-оптический кабель. Он имеет репутацию передачи в 26 000 раз выше, чем у кабеля витой пары.

Волоконно-оптический кабель подразделяется на одномодовое волокно (SMF) и многомодовое волокно (MMF). Эти классы различаются по производительности и принципам работы.

Одномодовое волокно имеет небольшую сердцевину, которая позволяет одной моде света распространяться за раз, в то время как многомодовое волокно имеет сердцевину большего размера, которая предназначена для одновременной передачи нескольких световых лучей или мод.

Примерами одномодового волокна являются кабели OS2, а для многомодового волокна — OM1, OM2, OM3, OM4 и OM5.

Характеристики оптоволоконного кабеля

Имеет одно или несколько оптических волокон для передачи данных
Классифицируется на одномодовое волокно (SMF) и многомодовое волокно (MMF).
Передавать данные в виде световых импульсов через крошечные стеклянные трубочки
Не подвержен влиянию магнитных полей
Очень тонкие оптические волокна объединены в один кабель.
Высокая производительность и емкость делают их довольно дорогими
Имеют низкое затухание
Имеют самую высокую мощность подавления шума
Установка и внедрение довольно сложны
Иметь самую высокую пропускную способность
Передача сигнала имеет гарантию безопасности
Подходит для больших расстояний
Имеет более высокую скорость передачи сигнала
По природе своей легкий
Состоит из очень тонких и гибких трубок из стекла или пластика
Испытайте дисперсию, изгиб, поглощение и затухание

Преимущества оптоволоконного кабеля

Возможна комплектация
Имеет устойчивость к электромагнитным помехам
Обладает высокими характеристиками на больших расстояниях

Недостатки оптоволоконного кабеля

Сложно установить и внедрить
Довольно дорого
Склонность к резанию и повреждению

Сравнительная таблица: кабель витой пары, коаксиальный кабель, оптоволоконный кабель

Кабель витой пары	Коаксиальный кабель	Волоконно-оптический кабель
Имеет скорость до 10 Гбит / с	Не определять ограничение скорости	Имеет скорость до 10/100/1000 Мбит / с, 10/40/100/200 Гбит / с
Имеет полосу пропускания до 4700 МГц	Имеет полосу пропускания 750 МГц (по умолчанию)	Имеет полосу пропускания до 4700 МГц
Расстояние до 100 м	Пройдите расстояние до 500 м	преодолеть расстояние до 80 км
Сравнительно доступный	Сравнительно дорого	Относительно доступный
Простота установки, обслуживания и эксплуатации	Простота установки и использования	Сложные в установке, обслуживании и эксплуатации
Резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени.	Резистивные потери, диэлектрические потери и излучаемые потери.	Дисперсия, изгиб, поглощение и затухание.
Самый тяжелый по весу	Тяжелее по весу	Как правило, легкий
Имеют больший диаметр	Имеют больший диаметр	Имеют малый диаметр
Используется в телефонной сети, сети передачи данных и экранировании кабеля	Используется в фидерах, соединяющих радиопередатчики и приемники с их антеннами, подключениями к компьютерной сети и цифровым аудио	Используется для поддержки междугородных соединений между странами и городами.
Безопасность передачи сигнала не гарантируется	Безопасность передачи сигнала не гарантируется	Безопасность передачи сигнала — гарантия
Имеют очень высокое затухание	Имеют низкое затухание	Имеют низкое затухание
Не подходит для подавления шума	Относительно хорошо подавляет шум	Первоклассное подавление шума
Альтернативного имени нет	Коаксиальный кабель	Волоконно-оптический кабель
Может быть экранированной или неэкранированной витой парой	Может быть RG59 или RG6	Сгруппированы как одномодовое волокно (SMF) и многомодовое волокно (MMF).
Сигнал передается по металлическому проводнику.	Передача сигнала происходит в виде электрического сигнала по внутреннему проводнику кабеля.	Передача сигнала происходит в световых формах по стекловолокну.
Под действием внешнего магнитного поля	Меньше подвержен влиянию магнитного поля	Не подвержен влиянию внешнего магнитного поля
Состоит из пары изолированных медных проводов.	Состоит из одножильного провода, слоя изоляции, заземляющего проводника и слоя внешней изоляции.	Состоит из очень тонких оптических волокон, связанных в один кабель.

Основные различия: Кабель витой пары против коаксиального кабеля против оптоволоконного кабеля

По кабелю витой пары и коаксиальному кабелю сигнал передается в виде электричества, а по оптоволоконному кабелю — в виде оптического.
Волоконно-оптический кабель имеет скорость до 200 ГБ, а кабель витой пары — до 10 ГБ, в то время как коаксиальный кабель не имеет определенного ограничения скорости
Оптоволоконный кабель более эффективен по сравнению с коаксиальным кабелем и кабелем витой пары
Коаксиальный кабель имеет более низкую пропускную способность, в то время как кабель витой пары и оптоволокно имеет более высокую пропускную способность
Коаксиальный кабель и кабель витой пары легче установить, а волоконно-оптический кабель сложнее.
Волоконно-оптический кабель подходит для больших расстояний, в то время как витая пара и коаксиальный кабель для меньших расстояний
Коаксиальный кабель также известен как коаксиальный кабель, а оптоволоконный кабель — как оптоволоконный кабель, тогда как кабель витой пары не имеет альтернативного названия
Витая пара и коаксиальный кабель относительно доступны, в то время как оптоволоконный кабель довольно дорогой
Коаксиальный кабель и витая пара тяжелее, а оптоволоконный кабель легче
Кабель витой пары и коаксиальный кабель тяжелее оптоволоконного кабеля
испытывают резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени, в то время как оптоволоконный кабель испытывает дисперсию, изгиб, поглощение и затухание.
Кабель витая пара подходит для телефонных сетей, сетей передачи данных и экранирования кабелей, коаксиальный кабель подходит для фидеров, соединяющих радиопередатчики и приемники с их антеннами, а также оптоволоконный кабель для междугородных соединений между странами и городами.
Безопасность передачи сигнала по кабелю витой пары и коаксиальному кабелю не гарантируется, в то время как безопасность оптоволоконного кабеля является гарантией
Кабели витой пары имеют очень высокое затухание, в то время как коаксиальный кабель и оптоволоконный кабель довольно низкие
Кабель витой пары плохо подавляет шум, коаксиальный кабель хорошо подавляет шум, а оптоволоконный кабель лучше всего подавляет шум
Кабель типа «витая пара» состоит из изолированного медного провода, коаксиальный кабель состоит из одножильного провода, слоя изоляции, заземляющего проводника и слоя внешней изоляции, тогда как оптоволоконный кабель состоит из очень тонких оптических волокон, связанных вместе в один кабель.
На кабель витой пары действуют магнитные поля, на коаксиальный кабель — без воздействия магнитных полей, а на оптоволоконный кабель — магнитные поля не действуют

Вам также может понравиться:

Видео сравнения

Сводка

Несомненно, существует много различий между кабелем витой пары, коаксиальным кабелем и оптоволоконным кабелем. Волоконно-оптический кабель довольно популярен во всем мире по сравнению с коаксиальным кабелем и кабелем витой пары.Их приложения — вот что их отличает.

Коаксиальный кабель

, витая пара и оптоволоконный кабель

Сетевые кабели используются для систем связи во всем мире. Использование правильного кабеля обеспечит оптимальную производительность сети. Следовательно, использование коаксиального кабеля, витой пары или оптоволоконного кабеля будет зависеть от устанавливаемой системы связи.

Каждый тип кабеля служит определенной цели, имеет определенные преимущества и, безусловно, недостатки, если установлен неправильный кабель.При выборе правильного кабеля для вашей сети для достижения оптимальной производительности необходимо учитывать ряд факторов, в том числе:

Факторы окружающей среды
Расстояние
Пропускная способность
Трансмиссия
Вместимость

Вот удобное руководство, в котором кратко описаны преимущества и недостатки каждого из них:

Коаксиальный кабель

Его широкое использование в бесчисленных домах сделало коаксиальный кабель привычным для многих.Используемый с начала 20 века, он по-прежнему используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами для передачи сообщений — данных, видео и голоса. Он отличается надежной и точной передачей.

Коаксиальный кабель имеет внутренний проводник, окруженный изолирующим слоем, вокруг которого имеется проводящий экран. В некоторых случаях даже внешняя оболочка кабеля может быть изолирована. Центральный проводник передает электрический сигнал. Экранированная конструкция кабеля позволяет быстро передавать данные через медную жилу без помех от факторов окружающей среды.

Коаксиальные кабельные сборки легко устанавливаются и отличаются исключительной прочностью. Поскольку коаксиальный кабель лучше всего работает на более коротких расстояниях, он идеально подходит для домашних сетей и сетей передачи данных средней емкости. Потеря сигнала является недостатком при использовании коаксиального кабеля на больших расстояниях, а утечки сигнала возможны в точках входа или выхода, то есть в точке контакта между штекерным и гнездовым разъемами. Утечка вызывает искажение, сигнал нечеткий или снежный. Колебания скорости в широкополосных сетях также могут возникать при передаче данных в периоды интенсивного использования.

Преимущества

Очень прочный
Лучше всего работает на коротких дистанциях

Недостатки

Потеря сигнала на большом расстоянии
Утечка сигнала в точках выхода
Колебания скорости при интенсивной эксплуатации

Кабель витой пары

Как следует из названия, кабель витой пары буквально изготавливается путем переплетения двух или более отдельных изолированных проводов и их параллельной прокладки.Скрученные провода обладают свойствами подавления помех. Таким образом, он подходит для передачи данных и голосовой инфраструктуры на короткие расстояния, поскольку кабель снижает влияние электромагнитных помех на электронные сигналы. Кроме того, он более гибкий и простой в установке, чем коаксиальный кабель.

Используются два типа кабеля витая пара: экранированный и неэкранированный. Экранированная витая пара (STP) имеет тонкую проволочную сетку, окружающую провода для защиты передачи; Неэкранированная витая пара (UTP) — нет.Последний является более распространенным из двух типов, он используется в установках Ethernet и часто используется в приложениях как для жилых, так и для деловых людей. Экранированный кабель используется в телефонных сетях, а также в сетях и для передачи данных, чтобы уменьшить внешние помехи и перекрестные помехи, и предназначен для помощи в заземлении. Из этих двух кабелей UTP дешевле, чем кабели STP, и требования к обслуживанию ниже, поскольку они не зависят от внешнего экрана. Хотя UTP может передавать данные так же быстро, как кабели STP, они подвержены шуму в большей степени, чем кабели STP.

Кабели типа «витая пара»

являются наиболее экономичным вариантом среди коаксиальных и оптоволоконных кабелей, но они также имеют меньшую полосу пропускания и большее затухание, т. Е. Чем больше расстояние, тем ниже производительность. Они также подвержены износу и требуют регулярного ухода. Лучше всего использовать витую пару в любом месте, где нет высокой степени электромагнитных помех.

Преимущества

Экономичный
Гибкость и простота установки
Лучше всего работает на коротких дистанциях

Недостатки

Более низкая долговечность (необходимо регулярно обслуживать)
Чувствительность к электромагнитным помехам
Более высокое затухание

Волоконно-оптический кабель

Оптоволоконный кабель отличается от коаксиального кабеля и кабеля на основе витой пары несколькими способами.Во-первых, его сердцевина состоит из оптических волокон, а не из меди. Что еще более впечатляюще, данные передаются с помощью света, а не электрического или электронного сигнала. Передачи могут перемещаться на большее расстояние с гораздо более быстрым импульсом — в 26 000 раз быстрее, чем по витой паре. Оптические волокна изолированы пластиковым покрытием внутри защитного пластикового внешнего слоя или трубки. Оптические волокна также являются гибкими и могут быть объединены в кабели, что делает их удобными для связи на большие расстояния, поскольку свет распространяется по волокну с небольшим затуханием по сравнению с электрическими медными кабелями.

Оптоволоконный кабель может быть одномодовым или многомодовым. Первый позволяет пропускать только один режим света за раз через ядро, что обеспечивает более широкую полосу пропускания. Это приводит к уменьшению количества отражений света, что приводит к низкому затуханию и позволяет данным перемещаться дальше и быстрее. Одномодовые соединения используются в университетах, колледжах и других учебных заведениях в сетях кабельного телевидения и в телекоммуникациях.

Многомодовые соединения имеют больший диаметр сердечника, что позволяет передавать несколько режимов света одновременно.
Число отражений света через ядро увеличивается по мере прохождения, позволяя проходить большему количеству данных. Однако это вызывает высокую дисперсию, что означает меньшую ширину полосы, большее затухание и снижение качества сигнала по мере его прохождения. Многомодовые соединения идеальны для локальных сетей, систем безопасности и других оптоволоконных сетей для высокоскоростной связи на более короткие расстояния.

Оптоволоконный кабель — самый дорогой из трех типов кабелей. Оптические волокна хрупкие, их можно порезать или повредить во время монтажа или строительных работ.Это также означает, что он не такой податливый, как медь, и если его слишком сильно согнуть, скрутить или повернуть под неправильным углом, он сломается. Наконец, передача данных на большие расстояния требует усиления оптических сигналов с помощью таких компонентов, как EDFA, которые должны быть добавлены в сеть, что еще больше увеличивает затраты. Несмотря на эти недостатки, если это находится в пределах вашего бюджета, оптоволоконный кабель более эффективен и имеет более высокую пропускную способность.

Преимущества

Возможна комплектация
Устойчивость к электромагнитным помехам
Отлично работает на больших расстояниях

Недостатки

Дороже
Сложнее установить
Возможны порезы или повреждения

Создайте лучшую сетевую сборку или жгут с помощью JEM Electronics

Обладая более чем 3-х десятилетним опытом в разработке и производстве нестандартных кабельных сборок и жгутов проводов, JEM Electronics имеет все необходимое, чтобы помочь вам создать лучший продукт для вашего приложения.Если у вас есть какие-либо вопросы о вашем следующем проекте, свяжитесь с экспертами JEM сегодня!

Коаксиальные кабели, кабели витой пары STP и UTP, категории кабелей витой пары (CAT)

Кабели

обычно используются для передачи сигналов связи в локальных сетях (LAN). Существует три распространенных типа кабельных носителей, которые можно использовать для подключения устройств к сети: коаксиальный кабель, кабель с витой парой и оптоволоконный кабель.

Коаксиальные кабели

Коаксиальный кабель похож на кабель, по которому передается ТВ-сигнал.Сплошной медный проводник проходит по середине кабеля. Вокруг этого медного провода с твердым сердечником находится слой изоляции, покрывающий эту изоляцию плетеным проводом и экраном из металлической фольги, который защищает от электромагнитных помех. Последний слой пластиковой изоляционной оболочки покрывает плетеный провод.

На следующем изображении показана общая структура коаксиального кабеля.

Есть два типа коаксиальных кабелей: ThinNet и ThickNet. ThinNet — это гибкий коаксиальный кабель толщиной около дюйма.ThinNet используется для коротких расстояний. ThinNet подключается непосредственно к карте сетевого адаптера рабочей станции с помощью британского военно-морского разъема (BNC). Максимальная длина тонкой сети составляет от 185 до 200 метров. Коаксиальный кабель ThickNet толще, чем ThinNet. Кабель ThickNet имеет толщину около ½ дюйма и может поддерживать передачу данных на большие расстояния, чем ThinNet. ThickNet имеет максимальную поддерживаемую длину кабеля 500 метров и обычно используется в качестве магистрали для подключения нескольких небольших сетей на основе ThinNet.

Для Ethernet на основе коаксиального кабеля определены два стандарта среды передачи данных.Это стандарты 10Base2 и 10Base5.

10Base2 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 200 метров. 10 обозначает скорость полосы пропускания, а 2 обозначает 200 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи 10Base2 Ethernet — ThinNet.

10Base5 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 500 метров. 10 обозначает скорость полосы пропускания, а 5 обозначает 500 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи данных 10Base5 Ethernet — ThickNet.

Пропускная способность, доступная для 10Base2 (Thinnet Ethernet) и 10Base5 (Thicknet Ethernet), составляла 10 Мбит / с (мегабит в секунду).

Тип кабеля, который в наши дни используется для подключения к локальным сетям (LAN), — это витая пара. Найти действующую бизнес-сеть с помощью коаксиального кабеля крайне сложно.

Кабели витой пары

Кабель типа «витая пара» — это самый распространенный тип кабельной разводки, который вы можете встретить в современных локальных сетях (LAN). Пара проводов образует цепь, по которой можно передавать данные.Пары скручены для защиты от перекрестных помех. Перекрестные помехи — это нежелательный сигнальный шум, создаваемый электромагнитными полями соседних проводов.

Когда по проводу проходит ток, ток создает вокруг провода магнитное поле. Это поле может мешать сигналам на соседних проводах. Чтобы устранить это, пары проводов передают сигналы в противоположных направлениях, так что два магнитных поля также возникают в противоположных направлениях и нейтрализуют друг друга. Этот процесс известен как отмена.

Цветовые коды, используемые для пластиковой изоляции провода витой пары: оранжевый, оранжево-белый, синий, сине-белый, зеленый, зелено-белый, коричневый и коричнево-белый.

Два типа кабелей витой пары — это неэкранированная витая пара (UTP) и экранированная витая пара (STP).

Кабели неэкранированной витой пары (UTP)

Кабель неэкранированной витой пары (UTP)

является наиболее распространенным сетевым носителем. Неэкранированная витая пара (UTP) состоит из четырех пар тонких медных проводов, покрытых цветной пластиковой изоляцией, которые скручены вместе.Затем пары проводов покрываются пластиковой внешней оболочкой. Кабели UTP имеют небольшой диаметр и не требуют заземления. Поскольку для кабелей UTP нет экранирования, они полагаются только на «отмену», чтобы избежать шума.

На следующем изображении показан кабель неэкранированной витой пары (UTP).

Кабели экранированной витой пары (STP)

Кабели

с экранированной витой парой (STP) дополнительно имеют общие токопроводящие металлические экраны, закрывающие четыре провода витой пары.Также могут быть другие проводящие металлические экраны, закрывающие отдельные витые пары. Эти металлические экраны блокируют электромагнитные помехи, чтобы предотвратить нежелательный шум в цепи связи.

Дренажные провода также используются в кабелях с экранированной витой парой (STP) вместе с металлическими экранами для заземления. Дренажный провод обеспечивает соединение с экраном с низким сопротивлением для лучшего заземления. Основное назначение дренажного провода — отводить нежелательные помехи на землю.

Щелкните следующую ссылку, чтобы узнать о различных типах кабелей STP — F / UTP, S / UTP, SF / UTP, S / FTP, F / FTP, U / FTP.

На следующих изображениях показаны два разных типа кабелей с экранированной витой парой (STP).

Разъем, используемый на кабеле UTP, называется разъемом RJ-45 (Registered Jack 45). На рисунке ниже показан разъем RJ45, подключенный к кабелю UTP. Восемь проводов с цветовой кодировкой внутри кабеля витой пары подключены к восьми контактам в разъеме RJ45, как показано ниже.Каждый провод в кабеле витой пары обжимается с 8 контактами в разъеме RJ45.

Один конец кабеля витой пары с подключенными разъемами RJ45 подключается к порту сетевой карты Ethernet компьютера, а другой конец подключается к пластине для настенного монтажа с гнездом RJ45 (розетка), как показано ниже.

От розетки RJ45 для настенного монтажа кабель витой пары подключается к коммутаторам локальной сети (LAN). Пожалуйста, обратитесь к изображению ниже.

Кабели витой пары Категории

Кабели витой пары бывают разных категорий. Каждая категория витой пары была разработана для определенного типа связи или скорости передачи. Самыми популярными категориями, которые используются сегодня, являются кабели витой пары Cat 6, Cat 6a и Cat 7. Кабели витой пары Cat 6, Cat 6a и Cat 7 могут достигать скорости передачи более 1000 Мбит / с (1 Гбит / с).

Обычно кабели витой пары поддерживают максимальное расстояние 100 метров (от сетевой карты до порта коммутатора) без искажения сигнала.

В следующей таблице показаны различные категории витых пар и соответствующая скорость передачи.

Категория UTP	Назначение	Частота	Скорость передачи
Категория 1	Только голос
Категория 2	Данные	4 МГц	4 Мбит / с
Категория 3	Данные	16 МГц	10 Мбит / с
Категория 4	Данные	20 Мбит / с	16 Мбит / с
Категория 5	Данные	100 МГц	100 Мбит / с
Категория 5e	Данные	100 МГц	1 Гбит / с
Категория 6	Данные	250 МГц	До 10 Гбит / с
Категория 6a	Данные	500 МГц	До 10 Гбит / с
Категория 7	Данные	600 МГц	До 10 Гбит / с
Категория 7a	Данные	1 ГГц (1000 МГц)	от 40 до 100 Гбит / с
Категория 8	Данные	2 ГГц (2000 МГц)	от 25 до 40 Гбит / с

Оптоволоконный кабель

В оптических кабелях

используются оптические волокна, по которым передаются цифровые сигналы данных в виде модулированных световых импульсов.Оптическое волокно состоит из чрезвычайно тонкого стеклянного цилиндра, называемого сердцевиной, окруженного концентрическим слоем стекла, известного как оболочка. На каждый кабель приходится два волокна — одно для передачи и одно для приема. Сердцевина также может быть из прозрачного пластика оптического качества, а оболочка может быть сделана из геля, который отражает сигналы обратно в волокно, чтобы уменьшить потери сигнала.

Существует два типа оптоволоконных кабелей: одномодовое волокно (SMF) и многомодовое волокно (MMF).

1.Одномодовое волокно (SMF) использует один луч света для передачи на большие расстояния. Щелкните следующую ссылку, чтобы узнать больше об одномодовом волокне (SMF).

2. Многомодовое волокно (MMF) использует несколько лучей света одновременно, причем каждый луч света проходит под разным углом отражения, чтобы переносить передачу на короткие расстояния. Многомодовые оптоволоконные кабели могут передавать данные со скоростью 100 Мбит / с (мегабит в секунду) на расстояние до 2 километров (100Base-FX), 1 Гбит / с до 1000 метров (1 километр) и 10 Гбит / с до 550 метров.Нажмите следующую ссылку, чтобы узнать больше о многомодовом волокне (MMF).

Кабель витой пары

против коаксиального кабеля против оптоволоконного кабеля: в чем разница?

Кабель витая пара, оптоволоконный и коаксиальный кабель три основных типа сетевых кабелей, используемых в современных системах связи. Эти кабели в основном отличаются друг от друга по латентности, скорости передачи данных перевод и общая безопасность.

Что такое кабель витой пары?

Кабель витая пара это тип кабеля, в котором два независимо изолированных жилы одного цепи скручены вместе для уменьшения перекрестных помех и электромагнитных помех. индукция.Существует два типа кабелей витой пары : экранированная и неэкранированная витая пара. Экранированная витая пара Кабель имеет тонкую проволочную сетку, окружающую провода для защиты передачи тогда как неэкранированная витая пара не окружена мелкой сеткой. Кабель витой пары используется в старых телефонах сетей и является наименее дорогим типом кабеля для локальной сети (LAN).

Кабель витой пары

Что вам нужно Знайте о витых кабелях

Кабель витой пары — это разновидность проводки, в которой два проводника одной цепи скручены вместе.Пара проводов образует цепь, которая может передавать данные.
Распространенные типы кабеля Ethernet типа витая пара включают: неэкранированную витую пару (UTP) и экранированную витую пару (STP).
Передача сигналов происходит в электрическая форма над металлическим проводом.
Кабель витой пары может быть поврежден из-за внешнее магнитное поле.
Кабель витой пары состоит из пары изолированный медный провод.
Кабели витой пары сравнительно невысокие. цена по сравнению как с коаксиальным, так и с волоконно-оптическим кабелем.
Хотя кабели витой пары предназначены для уменьшения шум от внешних источников, он обычно неэффективен для подавления этого шума (шум — это нежелательная электрическая или электромагнитная энергия, ухудшающая качество качество сигналов и данных).
Очень высокое затухание.
Установка и внедрение витой пары кабели просто и легко.
Низкая пропускная способность.
Безопасность передаваемого сигнала не гарантировано.
Кабели витой пары обычно используются в телефонные сети, сети передачи данных и экранирование кабелей.
Кабель витой пары может передавать телевидение, телефон и передача данных на относительно низкой скорости по сравнению с оптоволоконным кабель.
Кабели витой пары медные. окружен утеплителем с другими материалами. Поэтому они больше в диаметр, чем волоконно-оптические кабели.
Кабели витой пары тяжелее при по сравнению с волоконно-оптическими кабелями.
Убыток также является еще одним фактором, который может различают коаксиальные, оптоволоконные кабели и кабели витой пары.Убыток определяется децибелами на единицу длины и на заданной частоте. Таким образом, чем дольше коаксиальный кабель, тем больше потери. Некоторые потери, которые происходят в Кабели витой пары включают: резистивные потери, диэлектрические потери, излучаемые потери и Потеря со временем.

Что такое коаксиальный кабель?

Коаксиальный кабель , также называется коаксиальным кабелем предназначен для передачи высокочастотных сигналов. Это тип медного кабеля. специально построенный с металлическим экраном и другими компонентами, предназначенными для блокировки сигнал помех.Он отличается от других экранированных кабелей, потому что размер кабеля и разъемов контролируется для получения точных, постоянное расстояние между проводниками, которое необходимо для его эффективного функционирования в качестве линия передачи.

Коаксиальный кабель в основном используется в магистральных телефонных линиях, кабели для широкополосной сети Интернет, высокоскоростные компьютерные шины данных, несущие сигналы кабельного телевидения и подключение радиопередатчиков и приемников к их антенны.

Коаксиальный кабель

Что вам нужно Знайте о коаксиальном кабеле

Коаксиальный кабель предназначен для передачи высокочастотные сигналы.Он состоит из круглого медного проводника и трех слои изоляции и экранирования, предотвращающие перекрестные помехи от двигателей, освещение и другие источники электромагнитных помех.
Общие типы коаксиальных кабелей, которые в основном используются в бытовые применения включают: RG59 и RG6.
Коаксиальный кабель используется для передачи сигнала в электрическая форма над внутренним проводником кабеля.
Коаксиальный кабель менее подвержен влиянию внешних магнитное поле.
Коаксиальный кабель состоит из четырех компонентов движение изнутри наружу: сплошной провод, слой изоляция, заземляющий провод и слой внешней изоляции.
Стоимость коаксиальных кабелей выше витой пары.
Коаксиальные кабели относительно хорошо подавляет шум по сравнению с кабелями витой пары.
Низкое затухание.
Монтаж и внедрение коаксиального кабеля относительно сложно из-за диэлектрического изолятора вокруг медного сердечника в коаксиальном кабеле.
Умеренно высокая пропускная способность.
Безопасность передаваемого сигнала не гарантировано.
Коаксиальные кабели используются в соединительных линиях радиопередатчики и приемники с их антеннами, компьютерная сеть (Интернет) подключения, цифровое аудио (S / PDIF) и распределительный кабель телевизионные сигналы. Они также используются для мультимедийного интерфейса высокой четкости. соединения.
Коаксиальный кабель может передавать телевидение, телефон и данные на относительно низкой скорости по сравнению с оптоволоконным кабелем.
Коаксиальные кабели представляют собой медные провода, окруженные путем утепления другими материалами.Следовательно, они больше по диаметру, чем волоконно-оптические кабели.
Коаксиальные кабели тяжелее при по сравнению с волоконно-оптическими кабелями.
Некоторые потери, возникающие в коаксиальных кабелях включают: резистивные потери, диэлектрические потери и потери на излучение.

Что такое оптоволоконный кабель?

Оптоволоконный кабель также называется оптоволоконным кабелем представляет собой сетевой кабель, содержащий жилы из стекловолокна внутри изолированного кожух.Во всех оптических волокнах используется сердцевина из прозрачного силикона, напоминающего волосы. с менее преломляющей индексированной оболочкой, чтобы избежать утечки света на окружение. Они предназначены для передачи данных на большие расстояния с высокой производительностью. сети и телекоммуникации. Волоконно-оптические кабели можно разделить на следующие категории: Одномодовое волокно (SMF) и многомодовое волокно (MMF). Одномодовое волокно использует очень тонкие стеклянные нити и лазер для генерации света в многомодовом режиме в оптическом кабеле используются светодиоды. Из-за высокой чувствительности оптического волокна, обычно покрыт высокопрочным, легким защитным материалом любит кевлар.

Волоконно-оптический кабель

Что вам нужно Знайте о оптоволоконном кабеле

Волоконно-оптический кабель — это тип кабеля Ethernet. которые состоят из одного или нескольких оптических волокон, которые используются для передачи данных.
можно отнести к категории одинарных модовое волокно (SMF) и многомодовое волокно (MMF).
Оптоволоконный кабель передает данные в виде импульсов свет проходит через крошечные стеклянные трубки (передача сигнала происходит в световых образует поверх стекловолокна).
Волоконно-оптический кабель никогда не подвергается воздействию из-за внешнее магнитное поле.
Оптические кабели состоят из очень тонких оптических кабелей. волокна объединены в один кабель. Волокна могут быть стеклянными или стеклянными. пластик.
В целом оптоволоконный кабель дороже чем медный кабель из-за его высокой производительности и емкости.
Оптоволокно имеет наивысшую помехозащищенность по сравнению с световые лучи не подвержены влиянию электрических помех.
Затухание очень низкое.
Установка и внедрение оптического волокна трудно. Это связано с тем, что они тонкие и хрупкие и поэтому требует большей осторожности при установке.
У них очень высокая пропускная способность по сравнению с коаксиальный и витая пара; в этом отношении волоконно-оптический кабель предлагает большое преимущество с точки зрения гибкости полосы пропускания и надежности.
В оптоволокне повышенная безопасность технологии, поэтому оптоволоконные кабели трудно перехватить без нарушение системы.
Оптоволоконные кабели установлены для поддержки длинных дистанционные связи между странами и городами. Они также используются в данных центры, в которых необходимо передать большой объем данных.
Волоконно-оптический кабель может передавать телевидение, телефон и передача данных на относительно более высокой скорости по сравнению с витой парой и коаксиальный кабель.
Волоконно-оптический кабель изготовлен из очень тонкого, податливые трубки из стекла или пластика и поэтому небольшого диаметра.
Волоконно-оптический кабель легче при по сравнению с витой парой и коаксиальными кабелями.
Некоторые потери, возникающие в оптоволоконном Кабель включает: рассеивание, изгиб, поглощение и затухание.

16 Разница Между витой парой, коаксиальным кабелем и оптоволоконным кабелем в табличной форме

ОСНОВА СРАВНЕНИЯ	ПАРНЫЙ КАБЕЛЬ ВИТЫЙ	КОАКСИАЛЬНЫЙ КАБЕЛЬ	ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ
Альтернативное имя	____	Коаксиальный кабель также может называться коаксиальным кабелем .	Оптоволоконный кабель, также называемый оптоволоконным кабелем .
Описание	Кабель витой пары — это вид проводки, в которой два проводника одиночные цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные.	Коаксиальный кабель предназначен для передачи высокочастотных сигналов. это состоит из круглого медного проводника и трех слоев изоляции и экранирование, которое предотвращает перекрестные помехи от двигателей, освещения и других источников EMI.	Волоконно-оптический кабель, также называемый волоконно-оптическим кабелем, представляет собой тип кабеля Ethernet, состоящего из одного или нескольких оптических волокон, которые используются для передавать данные.
Типы	Неэкранированная витая пара (UTP) Экранированная витая пара (STP)	RG59 RG6	Одномодовое волокно (SMF) Многомодовое волокно (MMF).
Передача сигнала	Передача сигналов происходит в электрической форме по металлический провод.	Передача сигнала осуществляется в электрической форме по внутреннему проводнику. кабеля.	Передача сигнала происходит в световых формах по стекловолокну.
Внешнее магнитное поле	На него может повлиять внешнее магнитное поле.	На него меньше влияет внешнее магнитное поле.	На него никогда не влияет внешнее магнитное поле.
состоит из	Он состоит из пары изолированных медных проводов.	Он состоит из четырех компонентов, движущихся изнутри наружу: одножильный провод, слой изоляции, заземляющий провод и слой внешнего утеплителя.	Они состоят из очень тонких оптических волокон, связанных вместе в один одиночный кабель. Волокна могут быть стеклянными или пластиковыми.
Цена	Они сравнительно невысоки по цене по сравнению с коаксиальным и коаксиальным кабелями. Волоконно-оптические кабели.	Стоимость коаксиальных кабелей выше, чем у витой пары. кабели.	Волоконно-оптический кабель дороже медного из-за высокой кабели производительности и емкости.
Подавление шума	Обычно это неэффективно для подавления этого шума.	Они относительно хорошо подавляют шум по сравнению с скрученными. пара кабелей.	Он обладает высочайшей помехозащищенностью, так как световые лучи не подвержены влиянию электрический шум.
Затухание	Затухание очень высокое.	Затухание низкое.	Затухание очень низкое.
Установка и Реализация	Установка и реализация кабеля витой пары проста и удобна. легкий.	Установка и внедрение коаксиального кабеля относительно трудный.	Установка и внедрение оптического волокна затруднительны.
Пропускная способность	Низкая пропускная способность.	Умеренно высокая пропускная способность.	Очень высокая пропускная способность.
Безопасность	Безопасность передаваемого сигнала не гарантируется.	Безопасность передаваемого сигнала не гарантируется.	Трудно перехватить оптоволоконные кабели, не нарушив при этом система. Безопасность передаваемого сигнала гарантируется.
Приложение	Обычно они используются в телефонных сетях, сетях передачи данных и экранирование кабеля.	Они используются в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, подключения к компьютерной сети (Интернет), цифровое аудио (S / PDIF) и распространение сигналов кабельного телевидения.	Они установлены для поддержки соединений на большие расстояния между страны и города.Они также используются в центрах обработки данных, где большой объем данных необходимо передать.
Скорость передачи	Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем.	Они передают телевидение, телефон и данные по относительно низкой цене. скорость по сравнению с оптоволоконным кабелем.	Они передают телевидение, телефон и данные относительно быстрее. скорость по сравнению с витой парой и коаксиальным кабелем.
Диаметр	Их диаметр больше, чем у волоконно-оптических кабелей.	Они больше по диаметру, чем волоконно-оптические кабели.	Они небольшого диаметра.
Масса	Они тяжелее по сравнению с волоконно-оптическими кабелями. Навигация по записям Tccr. Таймеры-счетчики в микроконтроллерах AVR: подробный обзор T0, T1 и их применение Панель пузырьковая. Пузырьковые панели: эффектное украшение интерьера с релаксационным эффектом Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Карта сайта © M-Gen

Коаксиальный кабель: устройство и характеристики

Основные характеристики коаксиального кабеля:

Витая пара: конструкция и основные параметры

Ключевые характеристики витой пары:

Оптоволоконный кабель: принцип действия и свойства

Основные характеристики оптоволоконного кабеля:

Сравнение областей применения разных типов кабелей

Коаксиальный кабель применяется для:

Витая пара используется в:

Оптоволоконный кабель востребован для:

Преимущества и недостатки разных типов кабелей

Коаксиальный кабель

Витая пара

Оптоволоконный кабель

Факторы выбора типа кабеля для конкретных задач

Тенденции развития кабельных технологий

Витая Пара vs Коаксиальный Кабель vs Волоконно-оптический Кабель

Что такое коаксиальный кабель?

Оптоволоконный кабель, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

B.Цена на кабель

C.Установка

D.Использование

Заключение

Что использовать: коаксиальный кабель, витую пару или оптический кабель? | by LoudlyFree

Коаксиальный кабель или витая пара?

Кабель для системы видеонаблюдения: коаксиальный или «витая пара»?

Кабель для системы видеонаблюдения: коаксиальный или «витая пара»?

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Силовые кабели

Кабели для передачи информации

Коаксиальный кабель

Витая пара

Категории кабеля витая пара

Оптоволокно

Витая пара против коаксиального кабеля против оптоволоконного кабеля — Новости

Витая пара — характеристики

и витая пара

Основные различия между коаксиальным кабелем и витой парой

Преимущества коаксиального кабеля над витой парой

и оптоволоконные кабели

Скачать инфографику

Хотите узнать больше? Ознакомьтесь с этими ресурсами:

Загрузите информационный документ «Интернет для бизнеса: какой у вас тип?» и инфографику «Сравните высокоскоростные возможности Интернета».

Различия между коаксиальным кабелем и кабелем витой пары

Разница между кабелем витой пары и коаксиальным кабелем | by Angelina Twain

17 основных отличий: кабель витой пары против коаксиального кабеля и оптоволоконного кабеля

, витая пара и оптоволоконный кабель

Коаксиальный кабель

Преимущества

Недостатки

Кабель витой пары

Преимущества

Недостатки

Волоконно-оптический кабель

Преимущества

Недостатки

Создайте лучшую сетевую сборку или жгут с помощью JEM Electronics

Коаксиальные кабели, кабели витой пары STP и UTP, категории кабелей витой пары (CAT)

Коаксиальные кабели

Кабели витой пары

Кабели неэкранированной витой пары (UTP)

Кабели экранированной витой пары (STP)

Кабели витой пары Категории

Оптоволоконный кабель

против коаксиального кабеля против оптоволоконного кабеля: в чем разница?

Что такое кабель витой пары?

Что вам нужно Знайте о витых кабелях

Что такое коаксиальный кабель?

Что вам нужно Знайте о коаксиальном кабеле

Что такое оптоволоконный кабель?

Что вам нужно Знайте о оптоволоконном кабеле

16 Разница Между витой парой, коаксиальным кабелем и оптоволоконным кабелем в табличной форме

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
