Что такое штангенциркуль Колумбус и чем он отличается от обычного штангенциркуля. Каковы особенности и преимущества этого измерительного прибора. Где применяется штангенциркуль Колумбус и как им правильно пользоваться. Какие виды штангенциркулей Колумбус существуют.
История создания и развития штангенциркуля Колумбус
Штангенциркуль Колумбус имеет интересную историю создания. Этот измерительный инструмент получил свое название от американской компании Columbus, которая массово поставляла его в СССР в середине 20 века.
Первые штангенциркули появились еще в начале 17 века и были деревянными. Однако их точность оставляла желать лучшего. С развитием промышленности возникла потребность в более точных измерениях.
В конце 18 века в Англии были созданы первые металлические штангенциркули со вспомогательной шкалой нониуса, что значительно повысило точность измерений. Название «нониус» эта шкала получила в честь португальского математика П. Нуниша, который изобрел подобный прибор.
Первое серийное производство штангенциркулей было налажено в США в 1850 году компанией Brown and Sharpe. Это сделало точный измерительный инструмент доступным для простых рабочих.
Штангенциркули Колумбус стали особенно популярны в СССР в послевоенные годы. Они отличались высокой точностью и надежностью, что было важно для развивающейся промышленности страны.
Особенности конструкции штангенциркуля Колумбус
Штангенциркуль Колумбус имеет ряд конструктивных особенностей, которые выделяют его среди других измерительных инструментов:
- Наличие глубиномера для измерения глубины отверстий
- Усиленная конструкция рамки для повышенной прочности
- Износостойкие измерительные поверхности из закаленной стали
- Точная шкала нониуса для измерений с погрешностью до 0,05 мм
- Подвижная рамка с зажимным винтом для фиксации размера
Благодаря этим особенностям штангенциркуль Колумбус обеспечивает высокую точность измерений и долгий срок службы даже в тяжелых производственных условиях.
Преимущества штангенциркуля Колумбус перед аналогами
Штангенциркуль Колумбус обладает рядом преимуществ по сравнению с обычными штангенциркулями:
- Повышенная прочность и надежность конструкции
- Высокая точность измерений (до 0,05 мм)
- Наличие глубиномера для измерения глубины отверстий
- Удобство использования благодаря эргономичной форме
- Долгий срок службы даже при интенсивной эксплуатации
Эти преимущества сделали штангенциркуль Колумбус популярным инструментом как среди профессионалов, так и среди любителей точных измерений.
Области применения штангенциркуля Колумбус
Благодаря своим характеристикам, штангенциркуль Колумбус нашел широкое применение в различных сферах:
- Машиностроение и металлообработка
- Авиастроение
- Приборостроение
- Ювелирное дело
- Деревообработка
- Строительство и ремонт
Этот универсальный инструмент позволяет проводить точные измерения внешних и внутренних размеров деталей, а также глубины отверстий в различных материалах.
Разновидности штангенциркулей Колумбус
Существует несколько разновидностей штангенциркулей Колумбус, которые отличаются по своему назначению и характеристикам:
- Стандартный штангенциркуль ШЦ-1 с диапазоном измерений 0-150 мм
- Штангенциркуль ШЦ-2 с удлиненными губками для измерения больших деталей
- Штангенциркуль ШЦЦ с цифровым отсчетным устройством
- Штангенциркуль ШЦК с круговой шкалой для удобства отсчета
- Специализированные штангенциркули для измерения труб, зубчатых колес и т.д.
Каждый вид имеет свои особенности и предназначен для решения определенных измерительных задач.
Правила использования штангенциркуля Колумбус
Для получения точных результатов измерений необходимо соблюдать следующие правила при работе со штангенциркулем Колумбус:
- Перед началом работы проверьте нулевое положение губок и шкалы нониуса
- При измерении держите штангенциркуль перпендикулярно измеряемой поверхности
- Не прилагайте чрезмерных усилий при смыкании губок, чтобы избежать погрешностей
- Для фиксации размера используйте зажимной винт на рамке
- После завершения работы очистите измерительные поверхности от загрязнений
Соблюдение этих простых правил поможет увеличить точность измерений и продлить срок службы инструмента.
Уход и хранение штангенциркуля Колумбус
Правильный уход за штангенциркулем Колумбус позволит сохранить его точность и работоспособность на долгие годы. Вот несколько рекомендаций:
- Храните инструмент в сухом месте, защищенном от пыли и влаги
- Периодически смазывайте подвижные части тонким слоем масла
- Очищайте измерительные поверхности после каждого использования
- Не допускайте падений и ударов инструмента
- Регулярно проводите проверку точности и калибровку
При бережном обращении штангенциркуль Колумбус может служить долгие годы, сохраняя высокую точность измерений.
Чем отличается колумбик от штангенциркуля
Главная » Оснастка
При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.
Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

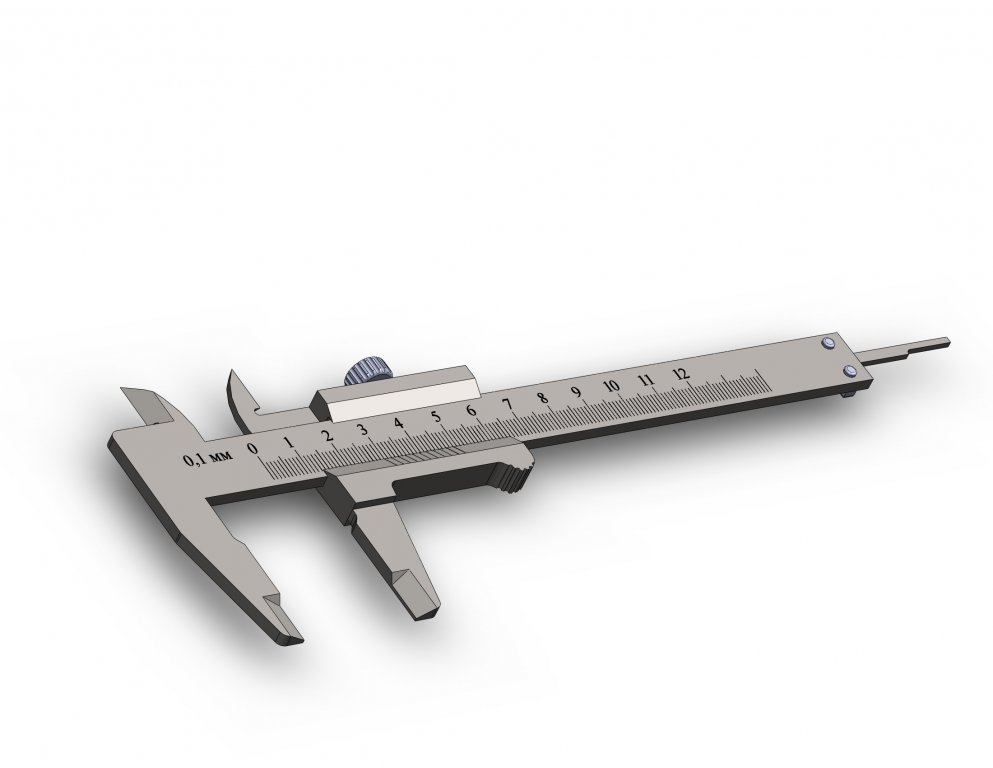

Устройство штангенциркуля
1 — Губки для внутренних измерений 2 — Губки для наружных измерений 3 — Зажимной винт 4 — Подвижная рамка 5 — Нониус 6 — Штанга 7 — Шкала штанги 8 — Глубинометр
У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название.
На штанге имеется основная шкала, которая необходима при измерении в первую очередь.
Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.
Штангенциркули имеют губки двух видов:
- Для измерения внутренних размеров.
- Для измерения наружных размеров.
Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.
Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.
1 — Зажимной винт 2 — Батарейка 3 — Ролик изменения длинны 4 — Обнуление 5 — Вкл/Выкл 6 — Переключение мм/дюймы
Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм.
Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.
В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.
Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.
Виды и особенности
Основные виды штангенциркулей:
Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

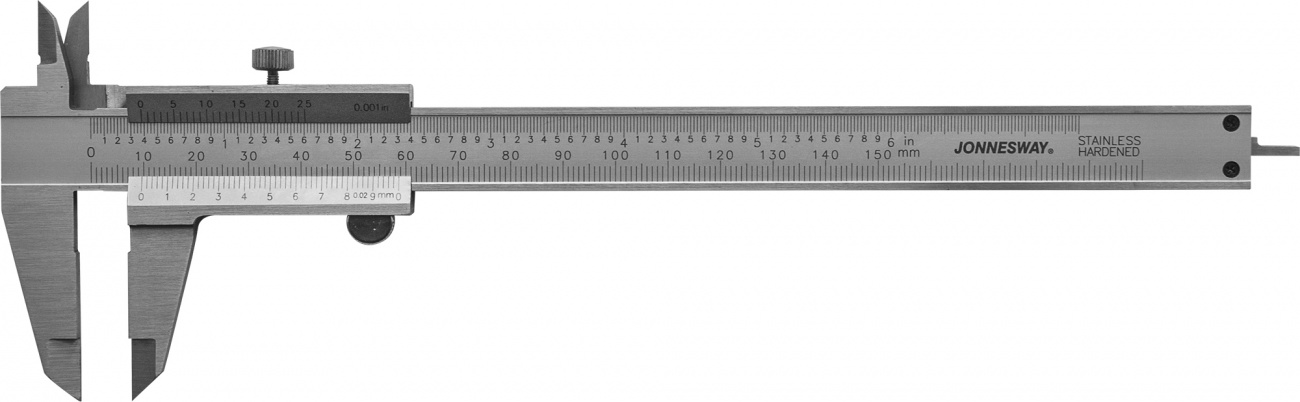

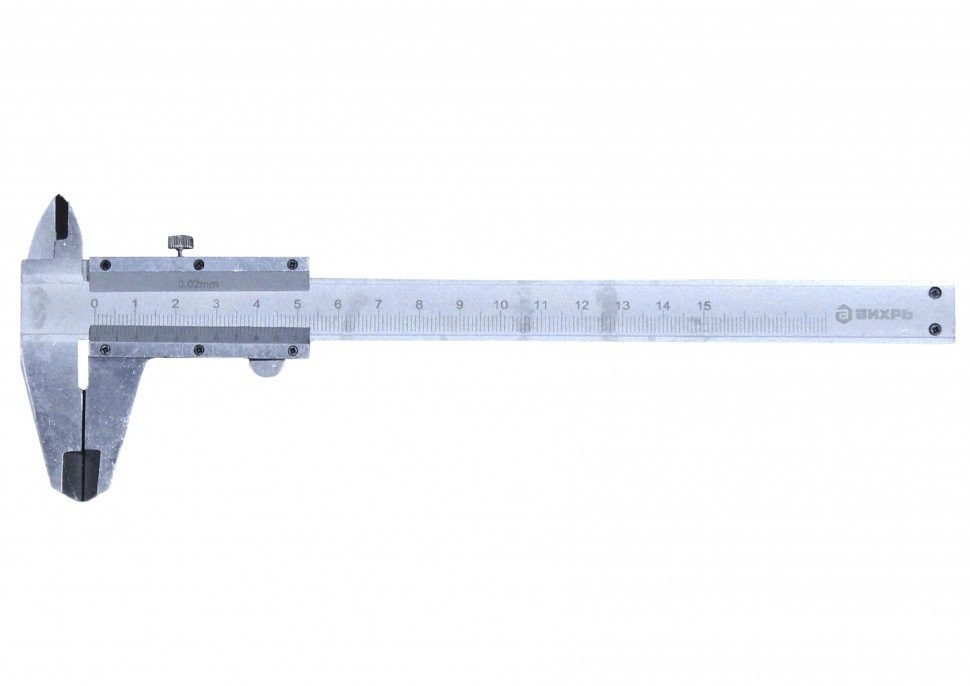

ШЦ-I
Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве.
Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).
Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.
ШЦЦ-I
Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.
Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.
При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.
ШЦК-I
В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм.
Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.
ШЦ-II
Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.
ШЦ-III и ШЦЦ-III
Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.
Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм.
Это дает возможность производить измерения деталей в широких пределах.
Не мог удержаться, чтобы не создать тему. Узнал я наконец-то, почему. Прошло-то всего ничего, как спрашивал тут — https://forum.dwg.ru/showthread.php?t=10353.
Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Штангенциркули история — МИКРОТЕХ®
Штангенциркули история
Штангенциркуль ( нем Messschieber, англ Caliper ) наверное самый популярный измерительный инструмент известный практический каждому из нас с детства. Простота и удобство в использовании сделали его действительно незаменимым на производстве и в доме. Сегодня невозможно представить заводской цех без штангенциркуля лежащего возле станка.
Первые штангенциркули появились в начале 17 века и были деревянными, но их точность была не очень высокая, индустриализация требовала точных измерений и со временем уже в конце 18 века в Англии появляются металлические штангенциркули, которые так же содержали вспомогательную шкалу нониуса что резко увеличило точность измерения.
Название «нониус» это приспособление получило в честь португальского математика П. Нуниша (1502—1578), который изобрёл прибор другой конструкции, но использующий тот же принцип. Первое серийное производство штангенциркулей было налажено в США изобретателем Джозефом Брауном 1850 г. в компании Brown and Sharpe это был первый инструмент для конкретных измерений который можно было купить за деньги и который был доступен простому работнику. Компания Brown and Sharpe до сих пор выпускает измерительный инструмент вот уже на протяжении более чем 150 лет.
Разновидность штангенциркуля, оснащённая глубиномером, на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.
Штангенциркули, которые выпускаются в данное время принципиально имеют ту же конструкцию. Безусловно, по качеству и сроку службы на порядок выше выпускаемых в начале середине 19 века.
Сегодняшние штангенциркули стали узкоспециализированными для конкретных задач по измерению, что дает возможность на производстве произвести более точное измерение таких деталей, измерение которых раньше было или затруднено или просто невозможно.
Самые массовые механические штангенциркули ШЦ-I, поистине самый надежный и незаменимый измерительный инструмент. В данное время популярностью пользуются штангенциркули с индикаторами устройствами ШЦК- штангенциркуль с отсчетом по круговой шкале а также ШЦЦ- штангенциркуль с цифровым отсчетным устройством. Просто и быстро можно получить результат измерений на цифровом дисплее, так же возможно подключение к компьютеру. К специализированным штангенциркулям можно отнести
Штангенциркули трубные ШЦЦТ – применяются для измерения наружных размеров вогнутых или выпуклых поверхностей деталей, стенок, труб и т.д.
Штангенциркули для тормозных дисков ШЦЦД – предназначены для измерения толщины тормозных дисков автомобилей. Длина вылета губок штангенциркуля до 70 мм.
Незаменимый инструмент на современном СТО. Быстро оперативно и точно определить толщину тормозного диска что значительно сокращает время принятия решений по его замене.
Штангенциркули ювелирные ШЦЦЮ – позволяют измерять диаметр ювелирных изделий, камней, колец,
Штангенциркули протекторные ШЦЦП- предназначены для измерения глубины протектора шин автомобилей и спец техники, компактный размер делает его удобным для применения в полевых условиях и на СТО.
