Коммутация динамиков: способы подключения акустических систем к усилителю

Как правильно подключить динамики к усилителю. Какие схемы соединения акустических систем бывают. На что нужно обратить внимание при коммутации динамиков. Как рассчитать общее сопротивление колонок.

Основные схемы подключения динамиков к усилителю

При подключении акустических систем к усилителю важно правильно выбрать схему коммутации динамиков. Существует три основных способа соединения колонок:

• Последовательное подключение
• Параллельное подключение
• Смешанное (последовательно-параллельное) подключение

Рассмотрим особенности и правила применения каждой из этих схем.

Последовательное подключение динамиков

При последовательном соединении динамики подключаются «цепочкой» — плюсовой контакт одного динамика соединяется с минусовым контактом следующего. Общее сопротивление такой системы равно сумме сопротивлений всех динамиков.

Например, если последовательно соединить два 8-омных динамика, общее сопротивление составит 16 Ом.

Параллельное подключение динамиков

При параллельном подключении все плюсовые контакты динамиков соединяются вместе, а все минусовые — также вместе. Общее сопротивление в этом случае рассчитывается по формуле:

1/R = 1/R1 + 1/R2 + … + 1/Rn

Где R — общее сопротивление, R1, R2, Rn — сопротивления отдельных динамиков.

Для двух одинаковых динамиков общее сопротивление будет в два раза меньше сопротивления одного динамика. Например, два 8-омных динамика при параллельном соединении дадут общее сопротивление 4 Ом.

Смешанное подключение динамиков

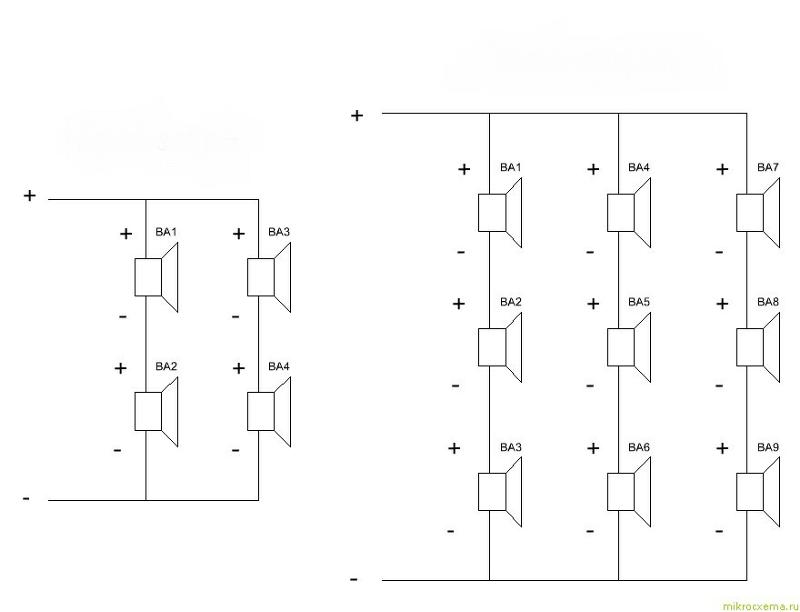

Смешанная схема сочетает последовательное и параллельное соединение. Она позволяет добиться нужного общего сопротивления при подключении большого количества динамиков.

Как рассчитать общее сопротивление акустической системы

Правильный расчет общего сопротивления акустической системы очень важен для согласования с выходным сопротивлением усилителя. Рассмотрим основные формулы:

• Последовательное соединение: R = R1 + R2 + … + Rn
• Параллельное соединение: 1/R = 1/R1 + 1/R2 + … + 1/Rn

Для смешанного соединения нужно сначала рассчитать сопротивление параллельных и последовательных участков отдельно, а затем объединить результаты.

Важно помнить, что общее сопротивление акустической системы не должно быть ниже минимально допустимого сопротивления усилителя. Иначе возможен выход усилителя из строя.

Выбор кабеля для подключения динамиков

Для коммутации акустических систем с усилителем следует использовать специальный акустический кабель. Он должен иметь достаточное сечение для передачи мощного сигнала без потерь.

Основные параметры при выборе акустического кабеля:

• Сечение проводников (чем больше мощность, тем больше сечение)
• Материал проводников (медь или посеребренная медь)
• Качество изоляции
• Экранирование (для защиты от помех)

Не рекомендуется использовать для подключения динамиков обычные сетевые или силовые кабели. Это может привести к искажениям звука и даже повреждению аппаратуры.

Мостовое включение усилителя

Мостовое включение позволяет получить большую мощность от усилителя при подключении одного динамика. При этом используются оба канала стереоусилителя для раскачки одной акустической системы.

Особенности мостового включения:

• Повышенная выходная мощность (примерно в 4 раза)
• Возможность подключения только одного динамика
• Повышенные требования к сопротивлению нагрузки
• Не все усилители поддерживают мостовой режим

При мостовом включении важно правильно соблюдать полярность подключения динамика и не превышать минимально допустимое сопротивление нагрузки для усилителя.

Согласование сопротивлений усилителя и акустики

Правильное согласование выходного сопротивления усилителя и входного сопротивления акустических систем критически важно для качественного звучания и надежной работы аппаратуры. Что нужно учитывать:

• Номинальное сопротивление динамиков должно соответствовать рекомендованному сопротивлению нагрузки усилителя
• Общее сопротивление подключенных динамиков не должно быть ниже минимально допустимого для усилителя
• При параллельном соединении сопротивление уменьшается, при последовательном — увеличивается
• Для мощных систем лучше выбирать усилитель с небольшим запасом по мощности

Несогласованность сопротивлений может привести к искажениям звука, перегреву и даже выходу из строя как усилителя, так и акустических систем.

Подключение многополосных акустических систем

Многополосные акустические системы состоят из нескольких динамиков, работающих в разных частотных диапазонах. Для их корректного подключения используются специальные фильтры-кроссоверы. Основные схемы подключения:

• Пассивный кроссовер встроен в акустическую систему
• Внешний пассивный кроссовер между усилителем и динамиками
• Активный кроссовер перед отдельными усилителями для каждой полосы

При использовании внешних кроссоверов важно правильно настроить частоты раздела и уровни сигнала для каждой полосы. Это позволит добиться наилучшего звучания многополосной системы.

Типичные ошибки при подключении акустических систем

При коммутации динамиков нередко допускаются ошибки, которые могут негативно повлиять на качество звука или даже привести к поломке аппаратуры. Рассмотрим наиболее распространенные из них:

• Неправильная полярность подключения динамиков
• Использование кабелей недостаточного сечения
• Превышение допустимой нагрузки на усилитель
• Несогласованность сопротивлений усилителя и акустики
• Неправильное подключение многополосных систем

Чтобы избежать этих ошибок, внимательно изучите характеристики вашей аппаратуры и следуйте рекомендациям производителя по подключению. При возникновении сомнений лучше обратиться к специалисту.

Заключение

Правильное подключение акустических систем к усилителю — важный этап в построении качественной звуковоспроизводящей системы. Основные моменты, на которые следует обратить внимание:

• Выбор подходящей схемы коммутации динамиков
• Расчет общего сопротивления акустической системы
• Согласование сопротивлений усилителя и акустики
• Использование качественных акустических кабелей
• Правильное подключение многополосных систем

Соблюдение этих правил позволит добиться наилучшего качества звучания вашей аудиосистемы и обеспечит ее надежную и долговечную работу.

Подключение трансляционных усилителей и громкоговорителей

В этой краткой статье мы рассмотрим основные особенности подключения трансляционных усилителей и громкоговорителей. Мы не станем описывать «Почему», не будем приводить формулы расчетов подключений, мы просто опишем «Как».

Трансляционное оборудование принципиально отличается от техники, которую мы привыкли использовать у себя дома или от профессиональных концертных или клубных систем. Основная особенность трансляционных систем это использование в усилителе согласующего трансформатора, который выдает в линию сигнал с уровнем 100В (в некоторых случаях может быть 30В, 240В, но эти случаи мы рассмотрим отдельно). Такое напряжение позволяет (в отличии от домашних или профессиональных усилителей) проводить протяженные трансляционные линии до сотен метров (возможно примерно до 1 км, но при условии подбора подходящего кабеля). Громкоговорители, которые используются совместно с трансляционными усилителями также должны содержать понижающий трансформатор и иметь соответствующее входное напряжение 100В (соответственно в некоторых случаях 30 или 240В).

 Важно помнить, суммарная мощность подключаемых трансляционных громкоговорителей не должна превышать мощность усилителя (в отличии от профессиональных акустических систем и усилителей, где рекомендуется обратное правило). В отличии от профессионального оборудования, у которого  подключение нескольких акустических систем на один усилитель может вызвать определенные трудности (последовательно-параллельная схема подключения), трансляционная техника избавляет нас от подобных сложностей. На схеме ниже, вы можете посмотреть общий принцип подключения трансляционных громкоговорителей к усилителям ROXTON AA-35/60/120/240/360/480 и линейки серии MA-60/120/240/360. Данная схема подключения вполне актуальна для техники других производителей.



Общая схема подключения 100В трансляционного усилителя выглядит примерно так:

Подключение 100В трансляционных громкоговорителей на выход усилителя 70В.

Большинство 100В трансляционных усилителей, помимо основного выхода 100В в линии громкоговорителей, имеют также выход 70В. При подключении громкоговорителей на этот выход, их мощность падает в два раза, но максимальное количество подключаемых громкоговорителей может быть также увеличена вдвое. Например к усилителю мощностью 30 Вт можно подключить не более 3-х громкоговорителей мощностью 10Вт на 100В выход. На 70В выход усилителя возможно подключение 6-ти 10Вт громкоговорителей.



Подключение трансляционных громкоговорителей к многозоновым усилителям.

Многозоновые усилители ROXTON серии AZ-120/240/360/480/560/650, серии MZ-120/240/360 а также комбинированные системы оповещения SX-240/480 позволяют подключать несколько шлейфов акустических систем для организации на объекте многозонового вещания. Подключение производится отдельными шлейфами на пронумерованные пары клемм. У этих усилителей также имеется общий выход 100В, 70В и 4 Ом, которые используются при отсутствии необходимости делить территорию предприятия на отдельные зоны трансляции. В этом случае используется соответствующий общий выход усилителя.

Можно ли подключать трансляционные усилители одного производителя к громкоговорителям другого производителя.

Конечно можно. Но важно учитывать тот момент, чтобы совпадали выходное напряжение усилителя и входное напряжение громкоговорителей. Наиболее распространенной техникой в данном сегменте рынка является 100В оборудование (и усилители и громкоговорители), однако могут использоваться системы с напряжением в сети 30В, 120В и 240В

. Если к 100В усилителю подключить 30В громкоговорители ничего хорошего не произойдет и мы категорически не советуем поступать таким образом (хотя надо отметить, что были случаи подобного использования техники, но они требуют чрезвычайной аккуратности и мы не станем рассказывать о подобных экспериментах, что бы вообще не вводить в искушение поступать подобным образом). К усилителю с выходным напряжением 30В можно спокойно подключать 100В громкоговорители, но потери мощности (фактически громкости) будут совершенно неприемлемы. Сочетание 100В усилителей  и 120В громкоговорителей приемлемо, будет некоторая потеря мощности. 120В усилители и 100В громкоговорители в принципе работать будут, но мы очень не рекомендуем использовать подобную схему.

Подключение трансляционных громкоговорителей.

Мы здесь остановимся только на 100В схемах подключения громкоговорителей. Какие выходы усилителя необходимо использовать для подключения трансляционной акустики Вы можете посмотреть на схемах выше. Как правило это клемма «0» (в некоторых случаях обозначается как «СОМ») и клемма «100В».

На картинке ниже мы видим шильдик громкоговорителя (к примеру PA-20T). На нем помимо указания модели, входного напряжения и номинальной мощности есть еще три надписи, обозначающие цвета и назначение проводов выходящих от громкоговорителя.

1. BLUE: COM (т.е. синий провод — общий, он подключается всегда на клемму усилителя «0» или «СОМ»)
2. RED: 20 Вт (т.е. красный провод используется для подключения громкоговорителя на мощность 20 Вт, этот провод заводится на клемму усилителя 100В)
3. YELLOW: 10 Вт (т. е. желтый провод используется для подключения громкоговорителя на мощность 10 Вт, этот провод заводится на клемму усилителя 100В)

Подключение громкоговорителя на 20 Вт.

 Подключение громкоговорителя на 10 Вт.

В некоторых случаях вместо проводов используются таким же образом подписанные клеммные колодки (например СОМ; 10 Вт; 5 Вт; 2,5 Вт), в этом случае подключение еще проще, соединяем 0 (СОМ) на усилителе с 0(СОМ) на динамике, а 100В клемму усилителя соединяем с выбранной мощностью, на которую необходимо подключить громкоговоритель.

Совсем простой является схема, когда из громкоговорителя выходят всего два провода (или стоит одна колодка с двумя клеммами), а на корпусе громкоговорителя установлен подписанный переключатель, позволяющий  просто установить регулятор в нужное положение, на нужную мощность.

Как подключать громкоговоритель, если не аказаны значения мощности, а обозначены только сопротивления отводов громкоговорителя.

Действительно, в некоторых типах акустических систем не указана возможная подключаемая на конкретный отвод мощность. Если с «общим» отводом («СОМ» или «0») всё понятно, то другие отводы, как на картинке внизу , могут обозначаться различными сопротивлениями.

В примере 1 (рупорный громкоговоритель Inter-M HS-20, 20/10Вт) мы видим общий отвод «СОМ» — черный провод (BLACK), а также несколько сопротивлений — 8 Ом (RED), 500 Ом (WHITE) и 1 кОм (GREEN).  Отвод 8 Ом (RED) предназначен только для подключения к низкоомным выходам усилителя и используется в трансляционной технике редко. Если Вы видите обозначение отвода громкоговорителя 4 или 8 Ом, то про него можно сразу забыть, использование этого отвода возможно только если сам усилитель мощности не является трансляционным и имеет только низкоомные выходы. (то же самое можно,кстати сказать про выходы трансляционных 100В усилителей 4-8-16 Ом, эти выходы используются в обратной ситуации, когда в силу тех или иных причин к трансляционному усилителю необходимо подключить бытовые, профессиональные или любые иные акустические системы с входным сопротивлением 4-8 Ом). Остаются два отвода — 500 Ом (WHITE) и 1 кОм (GREEN). Правило в данном случае простое, чем меньше сопротивление, на которое вы подключаетесь, тем большую мощность выдает громкоговоритель. Мы в этом примере рассматривали громкоговоритель HS-20 мощностью 20 и 10 Вт. При подключении на 500 Ом, громкоговоритель будет «играть» на 20 Вт, при подключении на 1 кОм он будет выдавать 10 Вт. Существуют формулы расчета соотношения сопротивления и мощности которые мы не станем приводить в рамках данной статьи. Просто можно запомнить: чем меньше сопротивление на которое вы подключаете громкоговоритель (8 Ом вообще не учитывать!), тем на большую мощность он будет работать.

В примере 2 мы показали обозначения громкоговорителя CS-810 мощностью 10 и 5 Вт. Что бы подключить акустическую систему на полную мощность (10 Вт) мы подключаем клеммы «СОМ» и 1 кОм, для подключения громкоговорителя на половину мощности (5 Вт), используем клеммы «СОМ» и 2 кОм.

Одинаковые громкоговорители в одной трансляционной линии можно подключать на различные мощности. Например часть акустики можно включить на полную мощность, часть на половину и часть на треть. Также можно в одну трансляционную линию подключать различные типы акустических систем (и различных производителей в том числе). Для подсчета нагрузки на данную трансляционную линию необходимо просто сложить все значения подключенной мощности на каждом громкоговорителе в линии.

Сколько громкоговорителей можно подключить к трансляционному усилителю.

Правило простое. Суммарная мощность акустических систем не должна превышать мощность усилителя. Желательно даже оставлять некоторый запас. Поэтому при подборе трансляционного усилителя необходимо учитывать возможность расширения системы. Если вы купили 12 громкоговорителей мощностью по 10 Вт и усилитель мощностью 120Вт, то для подключения дополнительной акустики не остается никакого резерва (разве только переподключить все громкоговорители на часть мощности).

Также отметим важный момент, некоторые многозоновые усилители не позволяют, например, подключить на отдельную зону мощность, превышающую примерное значение мощность самого усилителя, поделенную на количество зон. Так например, усилитель JPA-1120A с селектором на 5 зон трансляции не позволяет подключить более 25Вт на каждую зону трансляции. В этом случае, не смотря на то, что суммарная мощность громкоговорителей может быть существенно ниже мощности самого усилителя, при необходимости подключить на отдельную зону трансляции (например) нагрузку в 50Вт, необходимо или покупать усилитель, который позволяет включать такую нагрузку на отдельную зону трансляции или различными способами (иногда затратными, иногда неудобными) решать эту проблему.

Все усилители ROXTON, которые представлены на нашем сайте позволяют подавать на отдельную зону трансляции хоть всю подключаемую мощность, поэтому выше изложенный нюанс к ним отношения не имеет.

Можно ли использовать одновременно 100В выход усилителя и выход 8 Ом.

Нет. Нельзя.

Какой кабель использовать для подключения трансляционных громкоговорителей и усилителей.

Специальный акустический кабель (который используется в профессиональном звуке) использовать не стоит. Как правило системы радиотрансляции прокладываются обычным электрическим проводом сечением 0, 75мм и выше (ШВВП-2*0,75, любой ПВС и т.д.). Чем больше длинна трансляционной линии, тем с большим сечением должен использоваться кабель.

Вы можете использовать такую формулу для расчета сечения кабеля:

Минимальное сечение = 0,08 * (длину линии) * (суммарную мощность громкоговорителей в линии) / 10 000

Но, желательно не меньше 0,75 мм (ШВВП 2*0,75 например)

Для 100В систем пределом является расстояние около 1 км, при этом стоимость кабеля для прокладки сети на подобные расстояния может значительно увеличить стоимость самой системы. При построении систем оповещения людей о пожаре целесообразно использовать специальные огнестойкие кабели, марку которых Вам подскажут специалисты нашей компании.

Ом. Сопротивление бесполезно!

11 октября 2011 | Максим Иванов, (c) KOMBIK.COM

Привет! Давно не виделись 🙂 Сегодня мы поговорим о согласовании сопротивлений и почему на кабинетах и усилителях пишут такие странные цифры: 8, 16, 4 Ом. Что это для нас значит и что нам с этим делать. Если не хотите спалить ваш усилитель по незнанию, читайте дальше.

Все мы знаем что такое динамик, громкоговоритель, спикер. Ну, по крайней мере, в общих чертах представление есть. Мы знаем, что эта штука берет электрический заряд и преобразует его в звук. Уличная магия заключается в том, как работают усилитель и динамик вместе, почему в итоге и получается тот звук, который мы слышим. Вы знаете как сигнал переходит от усилителя к динамику и почему важно их правильно соединять между собой? Такие термины как Ом, напряжение, сопротивление не всем понятны до конца. Мы, как гитаристы, хотим просто взять гитару, врубить усилок и ударить по струнам, так чтобы все улетели. как в фильме «Назад в будущее». Но это лишь одна сторона медали. Есть определенные требования и правила правильного подключения усилителей к кабинетам и динамикам. Так что нам сегодня придётся разобраться в согласовании сопротивлений, какой кабинет и как надо подключать, какие провода для этого использовать и да, без физики никак 🙂 Придётся разобраться в омах!

Начнём сначала. Термин Ом (Ohm, символ Ω). Эту единицу измерения назвали в честь Георга Симона Ома, который изучал электрическое напряжение. По сути Ом — это единица измерения сопротивления. Если что-то мешает току электрического заряда, это можно измерить в Омах. Чем больше Ом, тем больше сопротивление, тем меньше тока проходит. Чем меньше Ом, тем меньше сопротивление, тем больше мощность. Это ключевой момент в понимании того как и что работает в музыкальном оборудовании. Динамики специально делают таким образом чтобы их сопротивление согласовалось с сопротивлением усилителя, к которому их будут подключать. Если сопротивление слишком большое, усилитель будет звучать тише. Если сопротивление слишком маленькое усилитель будет посылать слишком большой ток к динамикам.Производители указывают сопротивление динамиков на наклейках и этикетках, часто указывают его в самом названии модели, например Eminence так делает. Если вам попался динамик без опознавательных знаков, вам поможет цифровой мультиметр.

Но это только если вы маньяк радиолюбитель или просто тащитесь от запаха канифоли.



Важный момент здесь — измеряя сопротивление динамика вручную вы увидите только от 2/3 до 3/4 той величины, на которую он рассчитан. Это потому что сопротивление на динамиках указывается с учетом подачи на них определенного тока. Так что 8 Ом вы сможете увидеть при условии что на динамик постоянно подается ток 30 ампер. Почему? Читайте на википедии! Самые распространенные показатели сопротивления у динамиков — это 4, 8 и 16 Ом. Сопротивление динамика — величина постоянная и не меняется. В то же время у усилителей часто есть возможность переключать сопротивление в зависимости от того какой кабинет вы собираетесь подключить. Напряжение усилителя должно ограничиваться по пути к динамикам. Таким образом на динамики подается именно тот ток, что требуется для того чтобы динамики работали в оптимальном режиме максимально долго. Это и есть согласование сопротивлений. Читайте внимательно что пишут на кабинетах и на усилителях с обратной стороны! Мультиметр

Согласование сопротивлений — это замечательно и предположим, вы поняли и запомнили, что эти 2 цифры на кабинете и на голове должны быть одинаковыми. Сейчас стоит упомянуть о вещи, о которой забывают почти все — о кабеле, который соединяет кабинет и голову. Усилитель подключается к кабинету при помощи спикер-кабеля. Не гитарного кабеля, не кабеля от утюга, не куском черт знает чего, что валялось под столом. Этот кабель должен выдерживать большое напряжение. Как отличить спикер кабель от обычного гитарного шнура? Он как правило намного толще, увесистый и менее гибкий. В спикер кабелях нет экрана, а сечение проводов больше, чем в гитарных проводах.

Если вы будете использовать гитарные шнуры для подключения голов к кабинетам, вы рискуете. Медный проводник может перегреться, расплавить оболочку кабеля и замкнуть или ударить кого-нибудь током.

Никогда не используйте гитарные шнуры для коммутации кабинетов с усилителями. Любите вашу технику и она ответит вам взаимностью. Убитый усилитель это совсем не прикольно. Усилитель всегда должен быть включен в кабинет и всегда только спикер кабелем. Включать усилитель без подключенного к нему кабинета мы вам тоже не советуем.

Динамик с более низким сопротивлением, чем рекомендуется для вашего усилителя, будет перегревать лампы и выходной трансформатор, так как через них будет идти слишком сильный ток. Усилитель будет работать очень громко, но недолго. Вы поймете, что он готов по приятному запаху горелой обмотки трансформатора. Представили? Вот так горят ваши денежки, заработанные кровью и потом.

Слишком большое сопротивление на динамике, не согласованное с усилителем точно также чревато последствиями. Во-первых громкости будет не хватать, а звук будет неприятный, что само по себе уже полный отстой, ведь вы отвалили кучу денег за ваш усилок! Во-вторых вы рискуете спалить лампы и трансформатор, так как напряжение не проходит через них, оставаясь внутри. Динамик ведь его не пускает! Как следствие — тот же самый запах усилителя с хрустящей корочкой. Всё как мы любим!

Математика простая. Если у нас один динамик в кабинете, нет ничего проще согласовать его с усилителем. 4 к 4 омам, 8 к 8, 16 к 16. Проще пареной репы. Но сложности появляются когда у нас кабинет с 2 или даже 4 динамиками, или вообще 2 кабинета 4*12. Как подключиться правильно в таком случае?

Есть три способа коммутации динамиков: последовательный, параллельный и смешанный (последовательно-параллельный).

Допустим, что кончик разъёма джек на спикер кабеле соответственно соединяется с + или красным ухом на динамике, дальше плюс к плюсу, красное к красному от динамика к динамику. После этого соединяется черное с черным или минус с минусом. Это последовательное подключение. В этом случае сопротивление динамиков складывается. Если их у нас два, получится 8+8 = 16.

Второй способ — параллельный. Лучше всего это понять по схеме на рисунке ниже. На цифрах это отражается так: берем сопротивление одного динамика (8 Ом) и делим его на число динамиков, подключенных параллельно. В нашем случае их 2, соответственно 8/2 = 4 Ом.

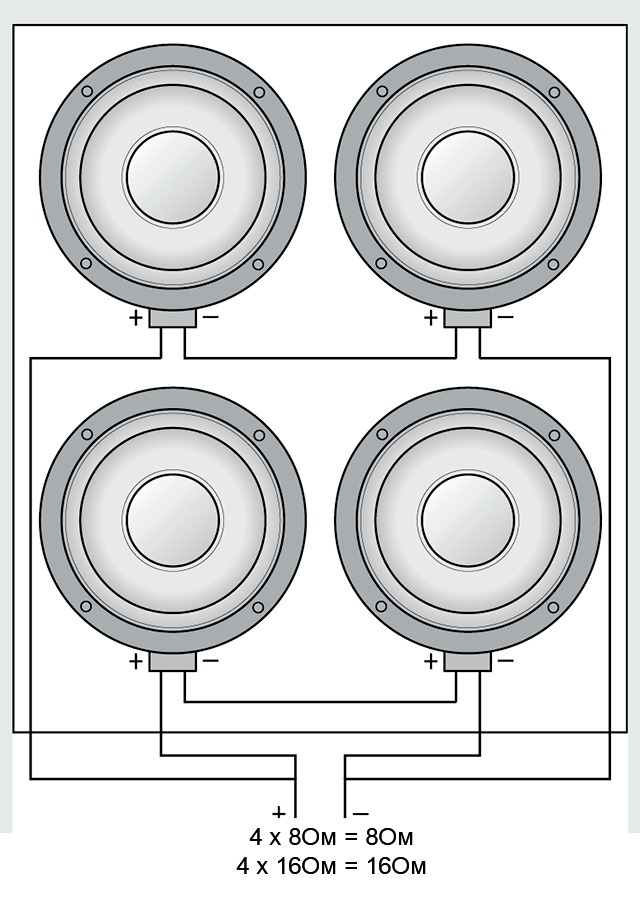

Смешанный тип подключения предполагает сохранение изначальной величины сопротивления. То есть, если было 16 Ом на всех динамиках, так и останется.

Подробнее можно почитать здесь и здесь.

Ну, вот и всё на сегодня! Теперь вы знаете основы коммутации и легко разберетесь как вам быть, если на глаза попался незнакомый аппарат. Заботьтесь о вашем оборудовании, ведь вы покупали его для того, чтобы оно работало. Удачи!

Мостовое подключение динамиков к усилителю – АвтоТоп

Мостовое подключение 4-канального усилителя позволит получить высокую мощность звука с сабвуфером без лишних затрат. Этим способом можно сделать аудиосистему из 4 или даже 8 колонок и сабвуфера, чтобы можно было наслаждаться качественным звучанием при прослушивании музыки или просмотре фильмов.

Как подключить четырехканальный усилитель

Необходимо проверить, способен ли усилитель автомобильного звука функционировать в мостовом режиме перед тем, как подключить 4 колонки к нему. В противном случае звук будет искаженным либо устройство быстро выйдет из строя после включения из-за перегрева, вызванного чрезмерной нагрузкой. Если подключение четырехканального усилителя выполнено неправильно, то колонки будут воспроизводить не сумму, а разность сигнала стереоканалов.

Сопротивление подключаемых к одному каналу громкоговорителей и сабвуфера не должно быть ниже, чем рабочее сопротивление, на которое рассчитан усилок. В противном случае устройство тоже будет перегружаться, что приведет к перегреву и быстрому выходу аппарата из строя. Выбор схемы подключения зависит от наличия и количества динамиков.

Если выходная мощность автомобильного усилителя превышает 400 Вт, то для защиты от перепадов напряжения питания следует параллельно клеммам питания подключить специальный конденсатор. Номинал предохранителя, необходимого для защиты питания, — 35 А. Чем выше выходная мощность усилителя, тем больший ток должен выдерживать предохранитель.

К магнитоле

Схема подключения 4-канального усилителя зависит от количества линейных выходов на автомагнитоле. Если на головном устройстве имеется специальный выход под сабвуфер, то он должен соединяться с соответствующим входом на аппарате. Чтобы подключить четырехканальный усилитель к двухканальной магнитоле, необходимо использовать разветвители. Иначе звук будет воспроизводиться только 1 парой.

Подключение 4х-канального усилителя к магнитоле с 4 выходами осуществляется с помощью 2 пар межблочных кабелей, оснащенных коннекторами RCA. Линейный выход передних каналов головного устройства подсоединяется к коннекторам, обозначенным буквами A и B. Сигнал задних каналов подводится к гнездам C и D. Если на головном устройстве нет линейных RCA-выходов, то можно подать сигнал от магнитолы к усилку с выходов высокого уровня, к которым подключаются колонки.

К динамикам

Подключение 4х-канального усилителя к 4 динамикам осуществляется следующим образом:

1. Вначале следует соединить параллельно динамики, расположенные по левому борту автомобиля. Это можно сделать недалеко от устройства после того, как была проложена акустическая проводка.
2. Затем один из проводов подсоединяется к положительной клемме первого канала на усилителе, а другой — к отрицательной второго канала. В результате мощность звука будет в 2 раза выше, чем при стандартном способе подключения.
3. Таким же образом подключается вторая пара динамиков, установленных на правом борту. Стоит учитывать, что при таком способе присоединения громкость передних и задних акустических динамиков будет изменяться одновременно. Возможность регулировать стереобаланс между левым и правым бортом останется. Это можно сделать с помощью элементов управления как на усилке, так и на автомагнитоле.

Если надо подключить 4 колонки к усилителю и сабвуфер, то можно воспользоваться следующей схемой мостового соединения: низкочастотный динамик подсоединяется к первой паре выходных каналов, а широкополосные громкоговорители — ко второй. Необходимо учитывать, что в обоих случаях сопротивление акустики становится вдвое меньше из-за параллельного соединения.

Если динамики по отдельности имеют импеданс 8 Ом, то усилитель должен быть рассчитан на 4-омную нагрузку. Если сопротивление громкоговорителей составляет 4 Ом, то это устройство должно выдержать нагрузку в 2 Ом в мостовом режиме.

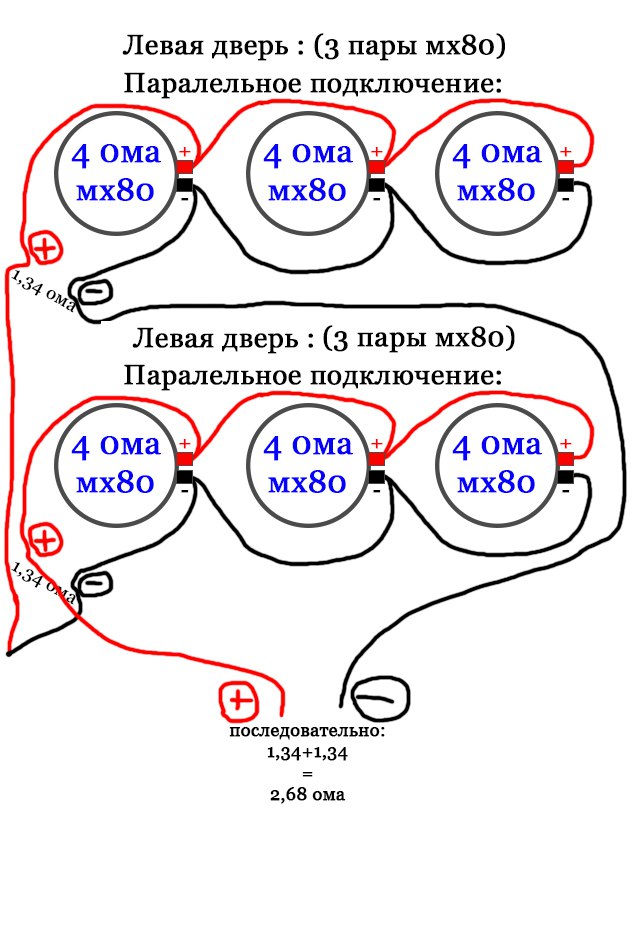

К 4х-канальному усилителю можно также подсоединить 8 колонок, например, в автобусе или другом крупном транспортном средстве. Подключение методом мостования в этом случае отличается большей сложностью. Необходимо внимательно следить за правильностью соединений. Каждая пара проверяется на фазировку, чтобы добиться естественной и качественной звукопередачи. Сначала потребуется соединять динамики параллельно по 2 штуки. В результате получатся 4 пары колонок.

Затем берутся 2 сделанные ранее пары колонок и соединяются последовательно друг с другом. Точно таким же образом осуществляется сборка 2 остальных пар. В результате получатся 2 акустические системы, состоящие из 4 динамиков. Каждая из них подключается к четырехканальному усилителю по мостовой схеме. Стоит учитывать, что устройство должно быть рассчитано на работу с 4-омной нагрузкой. Также в этом случае нельзя будет подключить сабвуфер.

К 2-канальному усилителю

4-канальный и 2-канальный усилители можно соединять друг с другом, чтобы подключить сабвуфер с сохранением двухканального стереозвука. Например, можно звук левого и правого каналов снимать с 4-канального усилка, а сабвуфер можно подключить мостом к 2х-канальному усилителю.

Один из вариантов подключения усилков друг к другу предусматривает работу одного из них в мастер-режиме, а другого — в зависимом, если имеется такая возможность. Переключение осуществляется с помощью специального тумблера, расположенного на передней панели. Аудиосигнал с автомагнитолы подается через межблочный кабель на главный усилок, который будет работать в мастер-режиме путем установки переключателя в положение Output Master.

Можно подсоединить двухканальный усилитель к основному специальным кабелем, входящим в комплект поставки устройства, по которому подаются сигналы звука и управления. Тумблер режима на зависимом устройстве переводится в положение Input Slave. После этого выполняется тонкая настройка параметров звука на основном усилке. Затем подключаются динамики в мостовом режиме к обоим аппаратам. Если к зависимому усилителю подсоединен сабвуфер, то надо перевести переключатель режима входа, если он есть, в положение «Моно», поскольку в мостовании участвуют оба канала.

Стоит учитывать, что на усилке, работающем в зависимом режиме, отключается защита.

Необходимо тщательно проверять все соединенные с ним устройства перед тем, как подключить четырехканальный усилитель. Питание зависимого устройства нужно защитить отдельным предохранителем, включаемым в разрыв плюсового провода. Номинал должен быть не меньше, чем у штатных предохранителей, встроенных в оба устройства.

Как настроить

На передней панели 4-канального усилителя есть регуляторы и переключатели, которыми выставляются различные параметры. Необходимо убедиться в том, что горит индикатор питания и не светится сигнализатор срабатывания защиты перед тем, как настроить усилок. В противном случае неполадка обнаруживается и устраняется.

Первый этап настройки мостового усилителя — регулировка входного уровня, необходимого для согласования с магнитолой. Этот показатель выставляется при помощи регулятора или переключателя. Если магнитола подключена ко входам высокого уровня, то этот регулятор сначала ставится в положение 6 В. Затем выставляется наименьший входной уровень, при котором звук остается неискаженным, когда регулятор громкости магнитолы находится в высоком положении. После этого осуществляется настройка усилителя по всем остальным параметрам.

Если к устройству подсоединен сабвуфер, надо включить фильтр низких частот, если он предусмотрен конструкцией усилителя. Частота среза устанавливается вначале на 65-85 Гц, а затем подстраивается более тонко на слух для достижения желаемого качества звучания в зависимости от размера низкочастотного громкоговорителя и места его установки.

Некоторые устройства имеют дополнительные элементы управления для более точной настройки. Например, с помощью фильтра сверхнизких частот можно отсеять звуки ниже 20 Гц, чтобы сократить бесполезную нагрузку на все громкоговорители и оптимизировать за счет этого потребление питания усилком.

Всем привет. Тема назрела из достаточно простой на первый взгляд работы. Казалось бы что может проще чем подключить динамик к усилителю? На практике же аудиофильские массы были озадачены массовым приходом в бюджетный сегмент двухобмоточных сабов. Это вызвало массу затруднений у начинающих ценителей автозвука. Особенно у тех которые валяли дурака в школе на физике и у тех кто кроме порнухи в интернете ничего найтине может :D. Так вот сегодня попробуем разобраться в этом вопросе попутно конечно развеяв пару мифов и отметив несколько фактов по этой теме. В общем начнем с мифов.

1) Двухобмоточный саб НИЧЕМ не лучше однообмоточного! Он просто удобнее в комутации и не более того. При равных условиях аналогичный саб с одной обмоткой аналогичного импеданса будет работать лучше.

2) На акустике указывается ни сопротивление а ИМПЕДАНС. Импеданс складывается из активного сопротивления который определяется самой катушкой, и реактивным сопротивлением возникающим при работе динамика. Так вот то что указано на акустике этот та величина ниже которой импеданс не упадет. То есть если померять сопротивление динамика прибором то цифра окажется меньше указаной. (например для дина с импедансом 4 ом сопротивление составит 3.6-3.7 Ом) А на работающем 4х омном динамике импеданс может взлетать в зависимости от частоты вдвое а то и втрое. Эти полеты будут зависеть от 100500 факторов среди которых оформление дина, настройка порта и даже открытые окна салона. Именно по этому большая глупость утверждать что ваш усь полностью вываливает заявленую мощу в динамик. Возможно в вашем случае он не отдает и половину своей реальной мощности и при этом клиппует. Но это все лирика. Не забивайте этим голову главное чтоб буфак долбил а наш разговор не об этом.)) Главное понимать что к чему хоть в общих чертах.

3) Если указанно что усилитель должен работать на 4 ом то именно столько ему и надо не больше не меньше? Эт не так! Эта заявка усилителя говорит о том что МЕНЬШЕ этого импеданса не стоит цеплять на усь потому как это его перегрузит. Больше цепляйте сколько влезет. хоть 100500ом. Чем больше сопротивление тем усилителю легче работать, тем он меньше нагреется, тем он меньше мощности отдаст и тем раньше заклиппует. Соответственно чем меньше импеданса мы повесим на усь тем больше мощности он попытается отдать( не факт что отдаст. Все будет зависеть от блока питания усилка), тем он сильнее нагреется и тем естественно больше питания захочет.
Лично мой совет: следуйте рекомендации производителя особенно если ваш опыт работы с автозвуком мал.

С мифами и легендами вроде все что слышал разобрали. Теперь чуток вспомним физики.
Двухобмоточный саб обладает 2мя обмотками со своими 2мя парами выводов каждая. По схемам подключения двухобмоточный саб аналогичен просто 2м сабам с одной катушкой в каждом.( не путать! двухобмоточный саб не будет работать как 2 однокатушечных! В нем грубо говоря одна катушка просто разделена на 2 и никаких особых приемуществ сабу это разделение не дает с точки зрения звука).
Двухобмоточный саб как и пару однокатушечных можно подключить 3мя способами. Последовательно, параллельно и при использовании двухканального усилителя поканально.
Учителя по физике нам в школе всем рассказывали что при последовательном соединении потребителей их сопротивление СУММИРУЕТСЯ. Для двоешников: последовательное соединение динамиков будет выглядеть так:

Если мы возьмем 2 саба по 4 ом или двухобмоточный саб с обмотками 4+4 то при последовательном соединении мы в обоих случаях получим 8Ом.

Если мы саналогичные сабы соединяем параллельно:

в этом случае мы делим сопротивление 1 из сабов на их количество.То есть в нашем случае мы получим 2 ом. Эта формула годится ТОЛЬКО для соединения любого количества динамиков параллельно с одинаковым импедансом. Для разных динамиков соединенных вместе импеданс можно посчитать легко отыскав формулу в интернете. Поскольку соединение разных динамиков в общую нагрузку это колхоз и толково такая система петь не будет я не буду забивать голову всем такими вещами.

Ну и третий способ это поканальное подключение.

Такое подключение пригождается если мы имеет 2х канальный усь на саб который мостом работает только на 4 ом и саб с обмотками 4+4. Его мы можем подключить либо в 8ом либо в 2ом что в первом случае будет не эффективно во втором опасно. Тогда мы вешаем каждую обмотку на свой канал. Очень важно на вход усилителя в таком режиме повесить Y коннектор чтоб сигнал на оба канала шел одинаковый. Не синхронная работа катушек может убить саб.
Если в качестве сабвуферного усилителя у вас моноблок то он содержит всего 1 усилитель даже если клемм для динамиков у него 2 пары. Эти 2 пары просто напросто соединины внутри и организованы для более удобной комутации проводов. Моноблок поканально подключить невозможно.да и нафиг не надо! Он ведь работает с низкоомом.

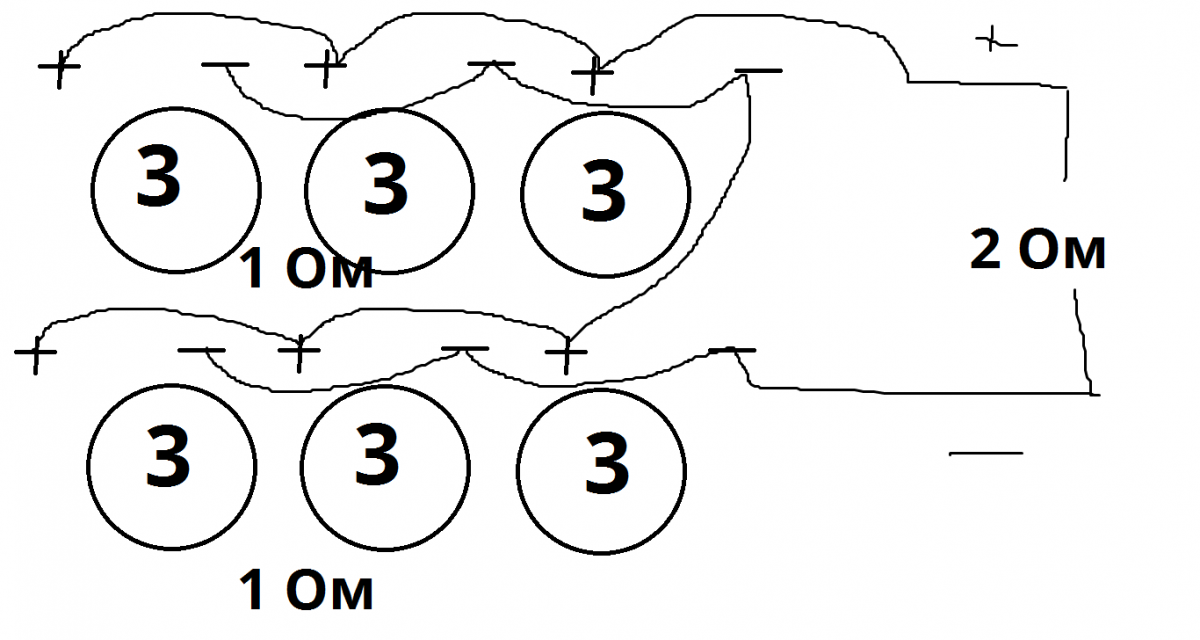

Если сабов больше двух или работает несколько двухобмоточных сабов то тут главное чтоб их соединение делало их равными нагрузками иначе они будут петь по разному. При этом вполне можно комбинировать способы включения обмоток и сабов. К примеру соединить обмотки последовательно а сабы с этими обмотками параллельно. Вот несколько вариантов соединения двухобмоточных сабов.

Стоит отметить 1 важнейший нюанс. При соединении двухобмоточного саба очень важно соблюдать полярности обмоток. Если ошибиться с подключением то обмотки будут работать встречно. То есть в то время как одна будет стремиться тащить диффузор вверх вторая обмотка будет пытаться тащить его вниз что естессна приведет к гибели саба. Чтоб этого избежать стоит на первом запуске саба не наваливать громкость на всю а запустить сначала потихоньку. Если саб при этом начнет издавать непонятны звуки и бубнение вместо звука значит вы напороли косяков включив обмотки встречно. Тушите аппаратуру и проверяйте все. При включении двух однообмоточных сабов все не так страшно но проверить тоже стоит. При не верном соединении сабы просто будут телепаться качая воздух друг из друга без особой громкости.

Ну и на последок хотелось бы отметить 1 нюанс при подключении фронтальных и тыловых усилков в бюджетных системах.
Человек имеющий магнитолу с 4мя динамиками фронта и тыла озадачившись их усилением топает в магазин за 4х канальным усилком.(динамика то 4). Но если открыть инструкции к железу( которые можно легко найти в инете) можно увидеть что большенство акустики в авто имеет импеданс 4 ом. а усилители почти все спокойно держат нагрузку в 2 ом на канал. Это значит что соединив попарно по 2 динамика мы спокойно можем получив импеданс в 2 ом качать их двухканальным усилком и 4 канала тут совсем не обязательно.

Аналогичная ситуация если мы имеем фронт тыл и саб. В этом случае вполне можно обойтись 4х канальным усилителем. На первую пару его каналов мы попарно повесим фронт и тыл а второй парой каналов соединив их в мост качнем саб.
Главное в таком раскладе обеспечить усилитель хорошим питанием и вентиляцией потому как он будет работать уже на пределе расчетных возможностей.
Единственный минус такого включения отсутствие возможности регулировать баланс громкостей между фронтом и тылом. С этим придется смириться.

Вот в общем то и все. Инфа вся эта не моя и ей уже 100500 лет. Найти ее можно легко в интернете. Я лишь попытался простым языком донести самую суть и не парить вам мозг заумностями на отвеченные темы…хотя один фиг чот муторный рассказец получился )))…

З.Ы.
В тему хочу приколоть вас вот таким интересным сабом.

Помимо цены и размера фишка его в том, что в нем не 2 а сразу 4! катушки. То есть к этому монстру можно напихать одновременно работающих 8! усилков. (по 2 моноблока в мост на каждую катушку). Вот где звук льецца киловаттами! ))

З.Ы.Ы. Я тут затеялся с достаточно трудоемкими но интересными экспериментами с наполнителями для зя. Захотелось на практике проверить что на что влияет, что как можно регулировать и главное как различный наполнитель, его количество и плотность влияют на звук. В общем скоро напишу какую нить интересную выжимку из своих экспериментов естессна с обсуждением мифов и небольшими советами на эту тему ))) Думаю многим будет интересно и даже полезно…не зря ж я уже 3 недели вожу в багажнике гору синтепона, свитеров и т.д. и по 3 раза в день меняю динамики на сабе :D:D
Всем отличного звука!

Схема с использованием одного двухканального усилителя, к каждому каналу которого подключены две компонентные акустические системы (две вперед и две в заднюю часть салона). Это наиболее простая и дешевая схема усиления без применения активного кроссовера. Обратите внимание, что пара задних динамиков подключаются к основной передней паре параллельно. Параллельное подключение динамиков уменьшает их сопротивление в два раза. Если усилитель имеет полное сопротивление нагрузки равное 4 Ом, то параллельное подключение двух восьмиомных динамиков является вполне приемлемым. Главное при подсоединении динамиков, правильно рассчитать их общее сопротивление. Не следует делать его меньше, чем сопротивление нагрузки усилителя.

Схема с использованием двух двухканальных усилителей, когда усиление низкочастотного спектра звукового сигнала происходит отдельно от среднего и высокочастотного диапазонов, отделенных от него электронным кроссовером. Так как сабвуфер имеет К.П.Д. меньший, чем высокочастотный динамик, он потребляет больше мощности от усилителя, чем последний, для создания равного звукового давления. Усиливаясь в одном усилителе, низкие частоты отбирают большую часть мощности и практически ничего не оставляют для средних и высоких частот, которые начинают плохо вырисовываться в звуковой картине. Увеличение громкости для «вытягивания» средних и высоких приводит к искажениям в области низких частот. Звуковая картина окончательно портится.

Если же усиливать низкие частоты отдельно от остальных, то мы имеем великолепную возможность сделать средние и высокие частоты достаточно громкими и яркими, не искажая низкочастотную составляющую сигнала. Звуковая картина становится четкой, а эффективность системы значительно возрастает. К примеру, если мы имеем усилитель для сабвуфера мощностью 60 Вт, то для хорошего звука в салоне для средне- и высокочастотных динамиков достаточен отдельный усилитель мощностью лишь в 20 Вт. Если кроссовер правильно настроен, то есть каждый усилитель получает свою порцию частотного диапазона, то потенциальный уровень звукового давления (SPL) этой системы будет эквивалентен мощности 150 Вт, а не 80 Вт (60Вт + 20 Вт).

Мостовое соединение каналов усилителя (Bridge ON-OFF)

При мостовом соединении в усилителе объединяются положительный провод выхода на динамики одного канала усиления и отрицательный провод выхода на динамик второго канала усиления. Объединяя таким образом левый и правый канал мы получаем один гораздо более мощный моно канал для подключения к нему сабвуфера. Его мощность в четыре раза больше мощности одного канала до мостового режима подключения, так как мощность — есть квадрат напряжения поделенный на сопротивление, которое остается неизменным. Допустим, напряжение на выходе на одном канале равно 15 Вольт, следовательно мощность его будет равна:

15(15/4Ом) = 56.25 Вт.

При мостовом подключении напряжение объединенного канала станет равным 30 Вольт, а мощность станет равной:

Однако, следует помнить, что увеличение мощности не ведет к пропорциональному увеличению громкости (дБ) звука. Увеличение мощности в два раза дает увеличение уровня звукового давления всего на 3 дБ. В нашем случае, при увеличении мощности в четыре раза давление звука возрастет на 6 дБ.

Для того, чтобы правильно настроить усилитель необходимо произвести следующие действия:

1. Скрутить на усилителе регулятор усиления (gain) на минимум (минимальное усиление).

2. Поднять громкость на головном устройстве до максимального уровня, на котором еще не начались искажения.

3. На усилителе медленно поднять регулятор усиления до уровня предшествующего искажениям (максимально «чистое» усиление).

4. Убавить громкость на головном устройстве до желаемого.

В результате этих действий мы получим максимальный уровень звукового давления (SPL), который может выдать звуковая система.

Конденсаторы — это устройства, которые могут накапливать и отдавать электрический заряд. Ёмкость конденсаторов измеряется в Фарадах. Конденсатор емкостью 1 Ф накапливает электрический заряд, эквивалентный силе тока в 1 А, действующего 1 секунду. Заряженный конденсатор разряжается очень быстро, что делает его очень полезным для поддержания энергопитания мощных аудиосистем в автомобиле.

Усилитель во время работы может кратковременно потреблять мощность, в три раза превышающую его среднюю потребляемую мощность. В эти короткие периоды времени аккумулятор автомобиля не в состоянии обеспечить усилитель нужной силой тока, и как следствие, происходит падение напряжения в энергосистеме автомобиля, что приводит к искажению звука (глухой бас). Установка конденсатора успешно решает эту проблему. Конденсатор, быстро разряжаясь, сглаживает падение напряжения в эти короткие промежутки времени и обеспечивает усилителю ровное питание.

Конденсаторы для подобных целей выпускаются емкостью от 250.000 мФ до 2.000.000 мФ. Подбираются конденсаторы по правилу, по которому на каждые 100 Вт выходной мощности усилителя устанавливается 100.000 мФ емкости конденсатора.

Системы фонового звука – в общем и в частности

Музыка может влиять на наше настроение. Вы наверняка замечали это. Почему бы не использовать это в Вашем бизнесе? Благодаря качественному фоновому звуку и грамотно подобранному контенту можно создать комфортную среду для посетителей. Это действительно важно и действительно работает. Бутики, магазины модной одежды, кафе, рестораны – фоновая музыка в этих помещениях не менее важный атрибут создания располагающей атмосферы, чем дизайн, освещение и вежливость персонала. Атмосферы располагающей к покупкам, к желанию обновления (в том числе гардероба), к желанию провести у Вас романтический вечер с любимым человеком или веселую вечеринку в компании верных друзей… Сделайте так, чтобы люди полюбили бывать у Вас, управляйте их настроением. А мы готовы Вам в этом помочь. Мы – это компания CVGaudio, один из самых креативных и востребованных Российских производителей оборудования для систем озвучивания помещений, а также ее многочисленные дилеры и дистрибьюторы. В каталоге CVGaudio есть все, что необходимо для создания звуковой системы под ключ. Хотим рассказать Вам об этом более подробно…

Классическая система фонового звука состоит из четырех основных компонентов – акустических систем (динамиков), усилителя, акустического кабеля для соединения акустических систем и усилителя, а также источника сигнала (плеера).

Акустические системы

Конструктивные отличия

Конструктивно в системах фонового звука существует три варианта акустических систем – широкополосные, двухполосные и сабвуферы.

Широкополосные состоят из одного динамика, работающего во всем посильном для него частотном диапазоне. Как следствие у данного типа акустики недостаточно широкий диапазон воспроизводимых частот. У крупных диаметров 5/6/8 дюймов будет недостаточно верха, у маленьких диаметров 2,5/3 дюймов наоборот – низа. Исходя из этого широкополосные акустические системы 5/6/8 дюймов разумно применять для речевого оповещения (диапазон частот человеческой речи доступен любой широкополосной акустике – как максимум 150-1200Hz). В свою очередь маленькие диаметры хорошо подходят для миниатюрных сателлитов, используемых совместно с сабвуферами. Отдельно, из-за невозможности воспроизводить ими низкие частоты звучать эти сателлиты будут противно. Но когда всю недостающую низкочастотную составляющую за них доигрывает сабвуфер – все встает на свои места. Если перенести эту концепцию на одну акустическую системы – мы получаем двухполосную акустику. Вуфер воспроизводит низкие и средние частоты, твитер – высокие. Такой формат акустики, пожалуй, самый ходовой в нашем каталоге. Диапазон частот воспроизводимый подобными двухполосными акустическими системами существенно шире чем у широкополосных моделей. На выходе – значительно более качественное воспроизведение музыкального фона.

Сабвуферы – крупные, как правило от 8-ми дюймов акустические системы состоящие из одного специфического широкополосного динамика воспроизводящего только низкие частотны. Сабвуферы должны использоваться совместно с пассивными или активными кроссоверами, которые ограничивают воспроизводимый сабвуфером частотный диапазон сверху, там, где уже должен уверенно звучать сателлит (средние и высокие частоты). Наличие сабвуфера в системе фонового звуча существенно улучшает ее качественный уровень. Действительно качественные звуковые системы без них не обходятся.

Low-impedance vs 100V

Принципиально различают два типа звуковых систем – низкоомную и трансляционную (100V).

В низкоомной (low-impedance) системе используются классические динамики с импедансом 8ohm или 16ohm и усилитель с рабочим диапазоном нагрузки от 4-х до 8-ми или 16-ти ohm. Суммарный импеданс всех акустических систем, подключенных к каждому каналу усилителя в низкоомных системах имеет ключевое значение. Строго следите за тем, чтобы это значение было в диапазоне от 4-х до 16-ти ohm. Не соблюдение данного правила может вывести усилитель из строя. Когда имеет смысл остановить свой выбор на низкоомной системе? В первую очередь, когда должно быть громко.

Трансляционные (100V) системы на большой громкости имеют существенно больший уровень искажений по сравнению с низкоомными. Во вторых, когда должно быть безкомпромисно качественно – низкоомные системы имеют более хорошие частотные и динамические характеристики. При непосредственном сравнении звучания двух систем на среднем уровне громкости низкоомные системы будут звучать более как бы прозрачно и глубоко. Но просим отметить – это реально можно оценить только при непосредственном переключении между системами.

В качестве дегтя в бочку меда низкоомных систем можно отнести следующие — значительное падение сигнала в соединительных проводах, что приводит к необходимости использования достаточно толстых и как следствие дорогих акустических кабелей, второе – некоторая сложность коммутации при подключении большого количества динамиков и третье – в конечном счете low-impedance система дороже.

Трансляционные (100V) системы отличаются от низкоомных наличием в звуковом тракте повышающего и понижающих трансформаторов. Выходной (повышающий) трансформатор находится в усилителе, понижающие трансформаторы находятся на акустических системах. Трансформаторы установленные на акустических системах имеют три или четыре обмотки позволяющие подключить акустическую систему на любую из доступных благодаря этому мощностей. Это безусловно очень удобно при инсталляции (например, примерочные в магазине или туалеты в ресторане можно подключить таким образом, что они всегда будет звучать в два раза тише чем динамики в зале). Благодаря тому, что выходной трансформатор в усилителе значительно увеличивает вольтаж выходного сигнала потери в кабеле будет не значительны, что позволяет использовать тонкий акустический кабель и длинные, до нескольких сотен метров кабельные трассы.

Итак, когда имеет смысл выбрать трансляционную звуковую систему? Ответ очевиден – когда нужно подключить много акустических систем и требуются длинные кабельные трассы. Еще одним безусловным плюсом трансляционных систем является удобство коммутации – все акустические системы подключаются параллельно и на каждой можно выставить свою мощность. Параллельно – это совсем не обязательно одной гирляндой, хотя это тоже корректно. Вы можете для удобства разбить кабельную трассу на несколько лучей, которые затем также соединить параллельно. В общем система очень гибкая и без проблем масштабируемая. Для 100V систем определяющее значение имеет мощность – суммарная мощность всех подключенных к усилителю акустических систем не должна превышать его заявленную мощность. Возвращаясь к качеству звучания – да, низкоомная система более широкий диапазон и в конечном счете имеет более качественное звучание, но это не должно Вас категорически настраивать к 100V трансляционным системам. Современные согласующие 100V трансформаторы свели преимущества низкоомных систем к минимуму, реально ощущаемому только профессионалами и разного рода меломанами. Для подавляющего большинства народонаселения (при использовании топовых двухполосных 100V акустических систем CVGaudio) эта разница на слух фактически не ощутима. Ее можно замерить, но далеко не всем получится услышать.

В качестве итога по акустическим системам – выбирайте low-impedance (низкоомную) акустику, когда должно быть громко и/или когда к качеству звука предъявлены особо жесткие требования. Например, зал групповых занятий в фитнес клубе (громко), дорогой элитный бутик, где качество музыки является элементом брендирования (безкомпромисно хорошо). Выбирайте 100V трансляционную систему, когда достаточно фонового уровня громкости воспроизведения музыки и/или когда на один усилитель необходимо подключить большое количество акустических систем. Например, кафе, магазины, салоны красоты (только фон), общие помещения – коридоры, фойе, торговые центры (длинно и много).

В отдельную группу можно вынести 100V широкополосную акустику для систем Public Address. Безусловно, она тоже может воспроизводить музыкальный фон, но не так хорошо, как с этим справляется специально созданная для этого двухполосная акустика CVGaudio.

Ключевая задача Public Address широкополосной акустики – качественно и предельно разборчиво передать голосовой диапазон. Поэтому, не стоит от нее ожидать глубокого низа или кристально чистого верха. Со всем этим широкополосный динамик в одиночку справиться не может. В связи с этим широкополосная акустика уместна там, где к качеству музыкального фона не предъявляются высокие требования, но голосовые сообщения должны быть очень разборчивы (например — аэропорты, вокзалы, автостоянки, продуктовые гастрономы, рынки…).

Форм-фактор

Теперь, когда мы разобрались с типом акустических систем перейдем к форм-фактору. Принципиально их два – встраиваемые акустические системы и корпусные. Встраиваемые предназначены собственно для встраивания в фальшь стены или подвесные потолки (гипсокартон, Армстронг и так далее). Для их установки необходима полость не менее 100мм. Корпусные устанавливаются на стены или подвешиваются с потолка. Однозначно сказать какой формат акустики лучше проблемно. При корректной расстановке по помещению и встраиваемые и корпусные динамики будут звучать одинаково хорошо. Выбирайте исходя из специфики и дизайна Вашего помещения. Единственное, на что нужно обязательно обратить внимание – если требуется большой уровень громкости (бары, залы групповых занятий в фитнес клубах и так далее), то более правильно будет использовать корпусную акустику, так как на большом уровне громкости присутствует также и большой уровень вибрации, что может заставить звучать не только колонку, но и весь подвесной потолок.

Звукоусиление

Усилители – это то к чему подключаются динамики и то, что заставляет их звучать. Второй, но не менее значимый компонент системы фонового звука. От выбора усилителя полностью зависит функционал системы и безусловно в купе с динамиками усилитель определяет качество и мощность ее звучания. Ниже мы перечислили основные специфические характеристики усилителей для систем фонового звука и не только.

Low-impedance vs 100V

Также, как и акустические системы, усилители бываю двух основных типов – низкоомные (low-impedance), то есть работающие с низкоомной нагрузкой: 4-8ohm или 16ohm, и трансляционные 100V, работающие только со 100V нагрузкой. Под нагрузкой подразумеваем подключаемые к усилителю динамики.

Подключение низкоомных динамиков к 100V усилителю (если это не заложено в функционале усилителя) и наоборот 100V динамиков к низкоомному усилителю не корректно и с большой долей вероятности выведет Ваш усилитель из строя. Для бесперебойной работы усилителя необходимо соблюдать простые правила подключения – для низкоомных low-impedance усилителей суммарный импеданс всех акустических систем, подключенных к каждому каналу усилителя должен быть в диапазоне от 4-x до 16-ти ohm. Нагрузка ниже 4ohm (для усилителей PL этот порог снижен до 2ohm) убьет усилитель, нагрузка выше 16ohm не убьет, ни и сильнее не сделает. С увеличением импеданса нагрузки мощность которую усилитель может отправить на динамики уменьшается. Для 100V трансляционных усилителей суммарная мощность всех подключенных к нему 100V акустических систем не должна превышать номинальную, заявленную мощность усилителя (в 100V системе все динамики должны быть подключены параллельно).

Отдельно отметим, что у 100V трансляционных усилителей CVGaudio серий M и PT есть возможность подключения как целевых трансформаторных акустических систем к контактам (COM / 100V), так и низкоомных к отдельным контактам (COM / 4-16Ohm). Но одновременное подключение и трансформаторной и низкоомной акустики недопустимо. Только или — или.

Также заранее хотим предупредить, что в данном случае низкоомный спикерный выход также проходит через отдельную обмотку выходного трансформатора усилителя. Из-за присутствия трансформатора в звуковом тракте основные преимущества низкоомной системы в виде более широкого частотного диапазона и меньших искажений на большом уровне громкости, конечно не полностью, но в некоторой степени редеют. Исходя из вышесказанного напрашивается разумный вывод — если требуется низкоомное подключение – предпочтительно использование низкоомного усилителя.

Количество каналов

Усилители бывают одноканальные (mono), двухканальные (stereo) и многоканальные (больше двух каналов усиления).

Одноканальные в основной массе это 100V трансляционные моно усилители используемые для систем распределенного звука. Моно сигнал при озвучивании больших торговых и общественных площадей предпочтителен, так как находясь в любой точке помещения, из каждого динамика посетитель будет слышать корректно суммированный усилителем сигнал приходящий от правого и левого каналов источника звука. В этом случае исключается ситуация возможная в стерео системах, когда в одном углу играет гитара, а во втором например рояль. Стерео сигнал требует фиксированного положения слушателя в помещении. Если Вы сидите на диване перед динамиками правого и левого каналов, то гитара и рояль сложатся в единую объемную звуковую картину. И это будет хорошо. Но мало вероятно, что это возможно предусмотреть в рамках например магазина. Как правило посетитель перемещается от прилавка к прилавку, от гитары к роялю.

Двухканальные – это как правило низкоомные усилители. Могут работать в режимах – Stereo / Parallel / Bridge. Stereo – всем известная двухканальная (правый / левый) система – каналы усиления работают раздельно. В зависимости от функционала усилителя Вы можете индивидуально управлять громкостью каждого канала или использовать регулятор Balance отрезая громкости в одном канале в пользу другого. Parallel – источник сигнала подключается на один канал и параллельно передается на второй (2 моно канала). Bridge – два канала суммируются и усилитель работает с увеличенной мощностью как одноканальный. Для режима Bridge необходимо помнить, что минимальным импедансом нагрузки становится верхняя граница заявленного диапазона. Например если усилитель заявлен как 4-8ohm, то в режиме Bridge минимальным значением нагрузки будет – 8ohm. Когда двух каналов мало – используем многоканальные усилители. В каталоге CVGaudio есть модели многоканальных усилителей как для низкоомных, так и для 100V трансляционных систем.

Функционал

По функциональному признаку можно выделить два основных типа усилителей: микшеры–усилители и усилители мощности.

Усилители мощности – высокопрофессиональные устройства с балансным подключением для использования совместно с внешними предусилителями, микшерами и аудио матрицами. В основном используются в системах музыкальной трансляции и оповещения на крупных, многозонных объектах (для 100V систем), а также в качестве оконечных звукоусиливающих устройств в клубах, концертных залах, барах, ресторанах, громких зонах фитнес клубов и так далее (для low impedance низкоомных систем). Их основная задача максимально качественно усилить входящий звуковой сигнал, при этом весь коммутирующий и управляющий функционал выносится на дополнительные внешние приборы.

Микшеры-усилители – это устройства в которых совмещен функционал усилителя мощности и микшерского пульта (предусилителя). Они имеют несколько линейных и микрофонных входов. Также есть модели со встроенным источником сигнала — MP3(USB-SD) / FM tuner / Bluetooth, с дополнительным, очень удобным для интеграторов и конечных пользователей функционалом в виде управления раздельными зонами громкоговорителей (четыре группы с возможностью индивидуальной настройки громкости звучания), с матричными возможностями коммутации — послать в любую из четырех зон сигнал с любого входа и так далее.

В каталоге CVGaudio большое количество подобных устройств «все в одном” и благодаря их богатым функциональным возможностям даже на базе одного микшера – усилителя можно создать полноценную многофункциональную звуковую систему для небольших и средних объектов.

Коммутация

Для подключения акустических систем к усилителю используется специальный спикерный (акустический) кабель. Чем длиннее трассы и больше акустических систем используется в системе, тем большего сечения должен быть кабель.

В низкоомных low-imprdance звуковых системах потери в кабеле значительны, поэтому к его выбору необходимо подходить осознано. С длинной кабельной трассы Вы не потеряете в качестве звука, но можете значительно потерять в мощности. Иными словами при некорректном выборе кабеля Вы будете более половины полезной мощности сигнала с усилителя тратить не на работу динамиков, а на нагрев соединительных кабелей. Если для фонового звука это просто не разумно, то для мощных систем опасно.

В связи с этим небольшие рекомендации по использованию акустического кабеля для низкоомной системы:

— Фоновый звук, до 50W, длина трасс до 20m – допустимо использование самого тонкого акустического кабеля = 2×0,8mm / 2x1mm

— Фоновый звук, до 150W, длина трасс до 50m – допустимо использование акустического кабеля начиная от 2×1,3mm / 2×1,5mm

— Фоновый звук, до 300W, длина трасс до 70m – допустимо использование акустического кабеля начиная от 2×2,1mm / 2×2,5mm

— Фоновый звук, до 500W, длина трасс до 100m – допустимо использование акустического кабеля начиная от 2×3,2mm / 2×3,5mm

Для громкого и сценического звука в low-impedance системах имеет смысл даже для небольших длин использовать кабель сечением от 2×2,1mm / 2×2,5mm, а длины трасс по возможности не больше 30 метров.

Источник звука

Источник звука – плеер, компьютер, телефон, планшет, в общем то, с чего будет проигрываться Ваша музыка. Функционально источники звука можно разделить на две основные группы – локальные и сетевые (с возможностью удаленного управления). И те, и другие могут быть как отдельными устройствами, так и встроенными в усилитель. К выбору контента и устройства для проигрывания необходимо отнестись максимально щепетильно. Даже самая качественная и дорогая звуковая система будет звучать посредственно, если на ее вход для усиления будет поступать заведомо не качественный звук. Это как топливо для автомобиля – с плохим бензином одинаково недвижимы и старый дедушкин Москвич, и шикарный лимузин депутата государственной думы. Но если машины заправить правильным топливом, то разница в качестве движения будет разительна. Дедушкин Москвич так и не поедет, а довольный депутат с комфортом умчит на встречу с избирателями.

Поэтому при разработке системы фонового звука один из первых вопросов на который нужно получить ответ – с чего планируется воспроизведение музыки и откуда она собственно будет браться?

Следует отметить, что этот вопрос имеет не только качественный, но и правовой аспект. Законодательно, в общественных помещения, нельзя воспроизводить не лицензированный для этого контент. Вернее, как и со всем в этом мире, можно, но за деньги. В специально созданные для этого структуры владелец помещения должен производить ежемесячные выплаты, часть от которых будет попадать правообладателям проигранного Вами контента. То есть, если Вы планируете, например, в Вашем магазине для комфортного пребывания посетителей за роялем исполнять песни собственного сочинения, то за это платить не нужно. Но могут возникнуть вопросы у других организаций. Поэтому лучше не стоит). Подбор контента, стилизация, битрейд файлов, частота обновлений, возможность удаленного управления проигрыванием и правовая сторона вопроса – все это тема отдельного большого разговора. Пожалуй напишем об этом отдельно, как-нибудь, в другой раз..

В качестве итога

Фоновое музыкальное сопровождение, как элемент дизайна, должно подчеркивать стиль Вашего помещения, гармонировать с его наполнением, мебелью, светом. Чтобы не промахнуться – разумно доверить реализацию этой не простой задачи профессионалам. Например нам, потому что мы знаем как должен звучать Ваш успешный бизнес!

Коммутация усилитель Clear Voice 2-канальный усилитель мощности специалистов для динамиков

Цена FOB для Справки:	400,00- 520,00 $  / шт.
MOQ:	1 шт.
Условия Платежа:	LC, T/T, Western Union, PayPal, Платеж небольшой суммы
Порт:	Guangzhou, China
Производительность:	600PCS/Month

Описание Продукции

Основная Информация

• Номер Моделя: D series
• Тип : Профессиональный усилитель
• Использование : Hi-Fi , Система KTV
• Используется Для : Профессиональный
• Тип пробки : Транзисторный Усилитель
• Напряжение : Переменный Ток 220В

Дополнительная Информация.

• Trademark: Donbn
• Packing: Strong Carton Packing
• Standard: 88x480x380mm
• Origin: Guangzhou, China
• HS Code: 8518400090
• Production Capacity: 600PCS/Month

Описание Продукции

Новые технологии:
Ограниченная мощность/вес, мощности и размера соотношение
Нулевой тепловой препятствие схема системы охлаждения двигателя
Раздел анализ температуры системы
Оптимальные температурные путь для конфигурации с электронным управлением
Высокая частота накопления энергии анализа
Точное питание/энергии соотношение
Сопротивление нагрузки в интерактивном режиме обнаружения
Анализ выходов накопления перестройки
Feture:
110dB S/N
2U для установки в стойку размера
1500 strong амортизации
100V/нас курс конвертации
Точные SMD производственного процесса
Многоканальный произвольных collocation
Функции защиты цепи (температура, DC, нагрузка, короткое замыкание, ИГК)
Технические характеристики:

Модель	D4.8	D6.8	D8.8
4ом стерео питание(RMS)	2x850W	2x1150W	2x1400W
8 Ом стерео питание(RMS)	2×480 Вт	2x680W	2x880W
Диапазон воспроизводимых частот	20Гц-20 Кгц, 0/0, 5 Дб	20Гц-20 Кгц, 0/0, 5 Дб	20Гц-20 Кгц, 0/0, 5 Дб
THD	=0, 05%	=0, 05%	=0, 05%
S/N ставки	=100 Дб	=100 Дб	=100 Дб
Чувствительность	0.775V/1V/32Дб	0.775V/1V/32Дб	0.775V/1V/32Дб
Входное сопротивление	Сбалансированный 20ком/равновесия 10Ком	Сбалансированный 20ком/равновесия 10Ком	Сбалансированный 20ком/равновесия 10Ком
Питание Imput	AC220V/50Гц	AC220V/50Гц	AC220V/50Гц
Разделение каналов	=70 Дб	=70 Дб	=70 Дб
Динамический диапазон	=85 Дб	=85 Дб	=85 Дб
Коэффициент амортизации	=250	=250	=250
Скорость коммутации	= 27V/США	= 27V/США	= 27V/США
Размеры (мм)	88×480×380	88×480×380	88×480×380
Вес (кг)	19	21	23



Тип Продуктов

в машине, динамиков, схема, авто, настроить, правильно установить, сабвуферу, магнитоле, задние

Для дополнительного повышения мощности звука в машине можно поставить усилитель. Перед тем как подключить усилитель к колонкам, необходимо выбрать подходящую схему присоединения и подготовить требуемые детали.

Что понадобится

Перед тем как правильно подключить усилитель к колонкам, потребуется приобрести специальный набор, состоящий из следующих деталей:

• акустический кабель, чтобы подключить динамики к усилку;
• провода с наконечниками, подходящими под клеммы передних и тыловых колонок;
• межблочные кабели.

Сечение проводов для подключения усилителя к колонкам должно быть не менее 2 мм, а для подсоединения питания — не менее 3 мм. Толщина плюсового провода должна быть больше, чем минусового. Для более надежного соединения усилителя с магнитолой и колонками все провода оснащаются наконечниками с отверстиями и клеммами. Номинальный ток предохранителя, обеспечивающего дополнительную защиту устройства и акустики, должен быть не менее 5 А.

Разработка и выбор схемы

Вначале необходимо определиться со схемой подключения колонок через усилитель. Она характеризуется числом каналов и количеством динамиков. Различают последовательное, параллельное и последовательно-параллельное соединения. Первый способ подойдет, если есть низкочастотные и широкополосные динамики и усилитель для авто. Это позволит сделать четырехканальную систему звука с эффективным распределением мощности колонок.

Второй метод может использоваться для подключения высокоомных громкоговорителей к устройству, рассчитанному на меньшее сопротивление нагрузки, поскольку выходная мощность звука может снизиться. Также этим способом можно подсоединить широкополосные и высокочастотные колонки в машине, если при последовательном соединении громкость одного из них становится чрезмерно низкой или высокой из-за неодинакового импеданса.

Третий способ применяется для создания более сложных конфигураций подключения нескольких громкоговорителей к двухканальному устройству, когда не удается добиться нужного качества при использовании предыдущих двух методов. Следующий этап разработки схемы подключения — это выбор способа соединения магнитолы с усилителем в зависимости от наличия необходимых выходов звука. Подключить усилитель к магнитоле можно через выходы линейные низкого уровня или акустические.

В первом случае устройства соединяются кабелем для передачи звука с вилками RCA на конце.

При использовании нестандартных разъемов потребуется переходник. Прежде чем установить на машину усилитель, необходимо проложить межблочный кабель по полу кузова или по потолку. Не следует располагать его рядом с проводкой и прочими электронными устройствами, чтобы при прослушивании музыки не проявлялись помехи, способные испортить качество звучания.

Последовательное подключение

При присоединении саба к 2х-канальному усилителю этот громкоговоритель можно подключить последовательно с левой или правой колонкой. Если используется четырехканальный усилитель в машине, то саб можно включить в разрыв левого или правого канала по любому борту или по мостовой схеме. Стоит учитывать, что положительная клемма имеет большую ширину, чем отрицательная. Это поможет не ошибиться при подключении.

Чтобы выполнить последовательное соединение, нужно подключить положительную клемму саба или передней колонки к отрицательной клемме широкополосной задней колонки. К свободным выводам получившейся конструкции подключается акустический кабель. Если полярность динамиков не промаркирована, то перед подсоединением необходимо проверить и выполнить их фазировку.

Если они будут играть противофазно, то звучание станет неестественным. Для проверки синфазности к включенным последовательно колонкам на мгновение присоединяется пальчиковая батарейка на 1,5 В.

В этот момент мембраны громкоговорителей должны двигаться в одну сторону.

В противном случае выводы одного из динамиков меняются местами.

Следует пометить провод в кабеле, который идет к отрицательному выводу акустической системы, чтобы не ошибиться при последующем подключении колонок к усилителю и не допустить замыкания на корпус. Если сопротивления динамиков различаются, то один из них будет звучать громче, а другой — тише. В этом случае необходимо подключить резистор параллельно одному из динамиков. Сопротивление легко изготовить из нескольких сотен витков тонкого провода. Подбирая их количество, можно более тонко сбалансировать громкость звука колонок и настроить его под нужные условия.

Читайте также:

Демонстрируем, как подключить усилитель в машине своими руками и выбрать правильное место для монтажа. А также способ подключения двух или более усилителей и проблемы, которые при этом возникают.

Параллельное подключения

В этом случае широкополосной динамик и твиттер или сабвуфер включаются параллельно друг другу. Поскольку ход мембраны высокочастотной колонки невелик, проверка полярности может быть затруднена. Качество звука оценивается на слух после подключения. Если указана полярность или клеммы имеют разную ширину, то выводы с одним знаком соединяются друг с другом.

Подключение может осуществляться разветвленным акустическим кабелем. Надо к одному из его концов присоединить по два отрезка провода с наконечниками к каждой жиле и скрутить их как можно более надежно. Затем полученное соединение изолируется клейкой лентой или термоусадочной трубкой.

Параллельно-последовательное подключение

При таком способе подключения можно добиться требуемого качества звука путем комбинирования громкоговорителей и их согласования с усилителем по сопротивлению.

Например, можно последовательно соединить низкочастотный и широкополосной динамики, а параллельно последнему — высокочастотный. Существуют и другие комбинации колонок, используемые вместе с двух- и четырехканальными автомобильными усилителями.

Подключение динамиков

Правильное подключение осуществляется после выбора подходящей схемы. В случае с последовательным соединением провод, который идет к положительному выводу колонки, подключается к клемме выходного сигнала усилителя с тем же знаком. Затем таким же образом подключается второй провод. Если позволяет конструкция клеммной коробки, то можно обеспечить дополнительную изоляцию провода без наконечника с помощью трубочек.

Для этого надо надеть изделие на подсоединяемый конец кабеля. После этого жила оборачивается вокруг болта и вкручивается в клемму устройства. Затем трубочка протягивается вдоль провода и надевается на вывод. Для изоляции клемм подойдет клейкая лента. Следует внимательно следить за тем, чтобы концы жил не соприкасались друг с другом или другими деталями. При необходимости лишние части отрезаются.

В заключение установки выполняется проверка работоспособности. Если после включения перегорает предохранитель, то произошло короткое замыкание вследствие ошибок при присоединении динамиков. Если звук становится неестественным или плоским, то динамики работают в противофазе из-за перепутывания полярности.

Если не слышен один из каналов, то проверяется подключение кабелей к автомагнитоле и колонкам. Перебои и искажения вызываются применением некачественной проводки с меньшей толщиной из меди или алюминия низкого качества, а также с поврежденной изоляцией. Неисправные динамики тоже могут становиться причиной некачественного звука.

Какие динамики лучше 4 ом или 8 ом?

Смотрите также обзоры и статьи:

Каждый меломан и просто любитель послушать любимую музыку с отличным звучанием дома или в автомобиле рано или поздно при выборе музыкальных колонок сталкивается с необходимостью выбора сопротивления динамиков: раскрывается мелодия каких динамика хорошо 4ом или 8ом?

Существует разница в звучании данных динамиков и усилителей. Динамики с большим номинальным сопротивлением оказывают меньшее сопротивление выходному сигналу и соответственно дают ровный и честнее звук по АЧХ и другим признакам.

Большое сопротивление, кстати, используется в студии в высококачественной технике. Например, есть модели студийных наушников, которые имеют сопротивление 600. То есть чем он больше, тем меньше искажается сигнал.

Очевидные разницы колонок по сопротивлению

То какую колонку выбирать 4 ом или 8 ом зависит от множества факторов и предназначения самих динамиков. Четыре при этом дают хороший демпинг фактор и усилитель работает на полную мощность, а вот 8 ом делается для того, чтобы можно было параллельно подключиться по 2 шт. В определенных ситуациях без разницы 8 или 4 ома приобретать динамики. Просто, если вы имеете мощность 500 ват у устройства для восьмиомных колонок, то здесь уже понадобится усилитель, который имеет 2 * 1000 в 4.

Просто, если у вас есть динамик 4 Ом с мощностью, допустим, 1000 Вт, то усилитель будет стоить дешевле. А если выбрать на 8, то дороже. А значит для музыкальных колонок на 4 нужно брать вдвое мощнее — на 2 х 2000 Вт. Однако при этой схеме может выйти из строя усилитель от перегрузки. Тогда параллельно 8 ом подключить проще будет, потому что не каждый усилитель работает в 2-омном режиме.

Колонки и сабвуфер

Если колонки используются для саба — это все же лучше приобретать на восемь. Тогда разница есть, будет звучать какой динамика хорошо 4 или 8 ом, и она существенна. Если динамик 8, то у него будет больше параметр BL. А именно этот параметр очень важен для сабвуферов. И чем он больше — тем лучше. Ну, и еще один фактор. Есть возможность параллельно поставить два саба на один усилитель. Ведь все усилители рассчитаны на 4 ом нагрузки.

По мощности, если сабвуферы по 800 ватт, то усилитель при этом должен быть хотя бы 2 по 900 ватт мощности или мощнее. Это связано это с тем, что при работе динамика его сопротивление достаточно сильно увеличивается, и поэтому усилителю труднее его держать в номинальном режиме.

А на модуль 700 Вт 4 Ом можно «посадить» или один динамик с сопротивлением на 4-8, или 2 динамика на 8 Ом. То есть можно сделать один активный саб мощностью на 350 Вт 8, с модулем 700 Вт 4 Ом, и один пассивный 350 Вт 8, или же один активный 700 Вт 4.

При этом динамики на 4 лучше раскрываются. Стоит точно измерить ТС, особенно тщательно добротность и эквивалентный объем, затем АЧХ динамику в ближнем поле (микрофон почти вплотную к динамику, сигнал «розовый шум»).

Динамика по басам

Это позволяет, учитывая собственную АЧХ динамику, подстроить АО таким образом, чтобы смоделирована АЧХ в расчетной программе компенсировала особенности АЧХ динамику. Например, если у динамика «завал» нижнего баса 40-60 Гц относительно верхнего 60-120 Гц, нужно увеличить объем, увеличить отдачу ФИ, попробовать настроить его ниже по частоте длиной. И наоборот сделать, если нижнего баса больше чем верхнего. В программах это все хорошо моделируется.

Есть куча нюансов в настройке различных типов АО, что касается прямого сравнения лабиринта, ФИ, ПР (как близких по работе типов АО), то с лабиринтом маленькая свобода действий при настройке, к тому же сложный и самым габаритным корпус. Но есть редкие случаи, когда он действительно может пригодиться. Для динамиков с очень низким Qts (если ее не желательно повышать, например, последовательным сопротивлением), когда с другими типами АО выходит завал по басу.

Словом, однозначного ответа на то, звучит какая колонка хорошо 4 или 8 ом, нет – все зависит от того, какой мощности у вас усилитель, где будет применяться устройство, как оно запитано и подключено.

Опубликовано: 2020-11-07 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Использование переключателя выбора громкоговорителей для всего домашнего аудио

Я много писал о распределении звука по всему дому, но один из самых простых и наименее сложных способов получить звук по всему дому — использовать переключатель выбора громкоговорителей. Эти переключатели позволяют направлять один источник звука (а иногда и несколько) через систему коммутации, которая распределяет звук по различным динамикам или парам динамиков по всему дому. Таким образом, вы можете выбрать или выбрать, в каких частях дома вы хотите включить звук.Хотя это упрощенно, есть вещи, которые вы хотите учитывать при использовании этих устройств, чтобы вы использовали их должным образом, а также максимально улучшили способ распространения звука на различные динамики в вашем конкретном приложении.

Обычно селекторный переключатель громкоговорителей размещается после усилителя или AV-ресивера, чтобы он мог брать источник — будь то радио, iPod или другой источник потоковой музыки — и передавать его на громкоговорители по всему дому. Обычно это пассивные устройства, предназначенные для использования с уже усиленными сигналами уровня динамика.Это также, конечно, означает, что вы сэкономите не больше одного усилителя или AV-ресивера.

Если у вас когда-либо был «друг», который брал усилитель или ресивер и подключал к нему все свои колонки, только чтобы обнаружить, что усилитель действительно сильно нагрелся (или, что еще хуже, загорелся), вы начнете понимать почему вам может потребоваться специальное устройство, чтобы облегчить ваше желание отправлять аудио в несколько мест. Видите ли, переключатель выбора громкоговорителей выполняет две функции (на самом деле он потенциально делает гораздо больше, но давайте придерживаться двух основных функций): 1) он распределяет звук, и 2) он следит за тем, чтобы общая нагрузка на громкоговорители не снижалась. это может привести к перегреву и выключению усилителя или AV-ресивера.

Опции и органы управления

Селекторные переключатели громкоговорителей могут варьироваться от работы с двумя парами громкоговорителей до 8 пар громкоговорителей или более, но все они работают в основном одинаково. Они включают и выключают пары динамиков в системе, и они могут или не могут регулировать громкость для каждой пары. Более сложные модели могут даже поддерживать более одного источника, служа своего рода матричным коммутатором для маршрутизации любого звука на любую пару подключенных динамиков. Однако они встречаются реже, и по большей части, когда вы слышите о переключателях громкоговорителей, вы смотрите на систему, которая отправляет звук в одну или несколько пар независимо или одновременно (подумайте о разнице между перемещением музыки из офис в гараж vs.желая, чтобы все динамики играли одновременно для вечеринки.

Подключение селекторного переключателя громкоговорителей

Подключение селекторного переключателя громкоговорителей к вашей системе — детская игра, как вы можете видеть на схеме ниже. Все, что вам нужно сделать, это подать на него активный выход, а затем выбрать, в какие зоны отправлять звук. На этой первой диаграмме мы показываем упрощенную конфигурацию селектора громкоговорителей со встроенными регуляторами громкости:

Это схема довольно простой реализации переключателя выбора громкоговорителей.

Если на вашем селекторном переключателе громкоговорителей нет регуляторов громкости, то все пары громкоговорителей будут подниматься и опускаться при изменении выходной громкости усилителя или AV-ресивера. Это может быть проблематично для сценариев, когда у вас разная эффективность и импеданс динамиков. Чтобы сделать его немного более сложным, на следующей диаграмме мы добавляем регуляторы громкости в каждую комнату в системе. Таким образом, каждая комната получает свой собственный регулятор громкости, а переключатель выбора громкоговорителей просто распределяет источник по каждой комнате.Вам нужно избежать удвоения свойств согласования импеданса селекторного переключателя громкоговорителей и просто использовать переключатель, поскольку согласование импеданса будет выполняться в модулях регулировки громкости в комнате:

Более сложная установка будет включать использование импеданса -соответствующие регуляторы громкости в каждой комнате.

Очевидно, что огромным преимуществом этого типа системной интеграции является то, что вы можете регулировать громкость для каждой комнаты — и прямо из самой комнаты. Это один из наименее дорогих методов получения звука в доме, который вы найдете.

Основы подключения селекторного переключателя громкоговорителей

На самом деле вы просто подключаете систему, посредством которой выходы уровня громкоговорителей вашего AV-ресивера или усилителя подключаются к входам уровня громкоговорителей селектора (см. Схемы выше). Затем вы берете выходы селектора громкоговорителей и направляете их либо непосредственно на громкоговорители в разных комнатах, либо на регуляторы громкости, которые питают эти громкоговорители. Поскольку вся проводка выполняется на уровне громкоговорителей, вы должны убедиться, что выбрали катушку с проводом 14AWG (2-проводный) или 16AWG (2-проводной) для выполнения всех необходимых вам отдельных участков.Если вы не уверены, какой калибр кабеля динамика использовать для вашего приложения, см. Нашу статью под названием Что такое калибр кабеля динамика?

Как правило, помните, что во многих потолочных и наружных громкоговорителях используются пружинные зажимы или другие системы кабельного соединения, которые на самом деле не предназначены для кабелей 12AWG. Вы можете значительно упростить себе жизнь, просто используя 4-жильные кабели 14AWG на трассах длиной менее 50-75 футов. И помните, что эти системы работают парами, поэтому вы делаете четыре отдельных кабельных участка одновременно для каждой зоны.Даже с небольшим домом и несколькими комнатами, это может очень быстро сложиться, если учесть стены и любые непрямые маршруты, которые вам, возможно, придется выбрать. В зависимости от того, насколько далеко друг от друга будут находиться ваши динамики в каждой зоне, вы также можете захотеть изучить кабели класса CL2 или CL3, содержащие по две пары каждый (обычно называемые 2-парными или 4-парными). Запуск двух пар одновременно может сэкономить вам некоторые хлопоты, но если у вас есть значительное разделение, вытягивание проволоки из двух катушек и скрепление их вместе может дать аналогичную экономию времени.

Маркируйте эти кабели!

Поскольку вы собираете все эти кабели колонок в одном месте, маркировка кабелей имеет первостепенное значение. Обозначив пары динамиков «спальня 1», «кухня», «притон» и т. Д., Вам будет намного проще подключить переключатель, когда вы будете готовы. Это также позволит вам обновлять и модифицировать оборудование без необходимости заново определять каждую зону.

Пределы мощности AV-ресивера или усилителя

Поскольку это упрощенные аналоговые устройства и поскольку они служат для выравнивания импеданса всех подключенных громкоговорителей к вашему AV-ресиверу или усилителю, переключатели выбора громкоговорителей имеют ограничения в отношении того, какую мощность усиления они будут принимать.Все это означает, что они не предназначены для размещения после выделенного блока питания мощностью 300 Вт на канал, который работает на максимальную мощность. Большинство переключателей рассчитаны на мощность от 60 до 120 Вт при нагрузке 8 Ом.

Выбор лучшего селекторного переключателя громкоговорителей

Чтобы выбрать лучший селектор громкоговорителей для вашего приложения, начните с чтения нашей статьи под названием «Электропроводка для всей домашней распределенной аудиосистемы», а затем вернитесь сюда и ответьте на следующие вопросы:

• Сколько колонки и зоны у меня есть или мне нужно поддерживать?
• Какая мощность усилителя должна выдерживать селектор громкоговорителей?
• Как и откуда я хочу регулировать громкость?
• Провод какого калибра мне следует использовать?

Заключение

После ответа на вышеперечисленные вопросы нужно сделать покупки и выбрать необходимое количество кабеля, чтобы соединить все вместе.Выбор лучшего переключателя выбора колонок может превратить ваш домашний кинотеатр в полноценную домашнюю аудиосистему или, по крайней мере, вовлечь вас в игру. Оттуда вы можете решить, как вы хотите улучшить работу вашей системы, и даже выбрать, хотите ли вы, чтобы более сложная система управления дала вам дополнительную гибкость в создании среды, в которой вы можете отправлять звук в любое место и на любых уровнях. .

Если это было полезно для вас, поставьте нам лайк на Facebook. Вы получите больше полезных советов, а также полезные скидки на AV-оборудование и компоненты, которые помогут вам улучшить, обновить и сделать вашу звуковую систему или домашний кинотеатр еще более привлекательными.

Селекторный переключатель динамика — Geoff the Gray Geek

Селекторный переключатель динамика — наиболее распространенный товар, покупаемый на Amazon через этот веб-сайт (продано более 800 штук). Поэтому я подумал, что пора более подробно изучить различные селекторы динамиков и доступные функции. Я также представляю таблицу (или 3) с указанием моделей, характеристик, цен и популярности того, что купили читатели.

Основная причина использования селекторов громкоговорителей — распределение звука на несколько громкоговорителей при одновременной защите усилителя от слишком большой нагрузки (из-за слишком большого количества громкоговорителей).

Обратите внимание, переключатели селектора динамиков предназначены для установки в нескольких помещениях дома или небольших установок с низким энергопотреблением (например, в офисе или кафе). Обычно они подходят для усилителей малой мощности (менее 100 Вт). Их не следует рассматривать в коммерческой установке или для использования с усилителями высокой выходной мощности.

Для более подробного объяснения проблем, связанных с нагрузкой на громкоговорители и импедансом, см. Мою статью о подключении нескольких громкоговорителей к Hi-Fi. Объяснение использования различных типов селекторов громкоговорителей и их подключения см. В моей статье о подключении 4 громкоговорителей.

Для получения хорошего обзора импеданса громкоговорителей и того, как переключатели выбора громкоговорителей помогают решить проблемы, посмотрите видео (особенно вторую половину) в разделе «Общие сведения об импедансе громкоговорителей».

Защита усилителя с помощью переключателя громкоговорителей

В селекторе громкоговорителей используются две основные технологии для защиты усилителя от перегрузки из-за низкого сопротивления нагрузки:

1. Резистор серии : используется на более дешевых переключателях выбора громкоговорителей.Обычно это означает, что к динамикам последовательно подключен резистор (4-6 Ом). Это дает всей цепи минимальное сопротивление, которое защитит усилитель. Однако этот резистор нагревается на более высоких уровнях громкости. Вот почему большинство селекторов громкоговорителей, использующих последовательный резистор для «согласования» импеданса, имеют вентиляционные отверстия в корпусе. Очевидно, что в этих резисторах теряется энергия, поскольку они выделяют тепло. Большинство переключателей выбора громкоговорителей, в которых используется последовательный резистор, имеют переключатель «защиты» или «защиты по сопротивлению».Это включает и выключает последовательный резистор из цепи. Если вы используете более одного набора динамиков одновременно, переключатель «защиты» должен быть активирован. Когда используется только один набор динамиков или вы используете регуляторы громкости, согласованные по сопротивлению, последовательный резистор можно отключить, чтобы обеспечить «прямое соединение» без потерь.
2. Согласующий трансформатор импеданса: используется на более мощных и дорогих переключателях выбора громкоговорителей. Трансформатор согласования импеданса внутри селектора громкоговорителей умножает импеданс каждого громкоговорителя, что эффективно поддерживает полное сопротивление примерно такое же, как у любого из отдельных громкоговорителей (при условии, что громкоговорители имеют такое же сопротивление, как и друг у друга).Например: 4-х зонный селектор громкоговорителей с трансформатором согласования импеданса умножит каждый из 8-омных громкоговорителей на четыре (в результате чего они будут отображаться как 32-омные), а 4 партии 32-омных громкоговорителей, подключенных параллельно, дают общий импеданс 8 Ом. Как говорится в одном из промо-роликов, они « поддерживают безопасную рабочую нагрузку усилителя, распределяя максимальную мощность по всей системе ». Обычно на переключателе громкоговорителей с трансформаторами согласования импеданса нет переключателя обхода.

Несколько переключателей выбора громкоговорителей подключают громкоговорители в различных последовательных и параллельных комбинациях для ограничения общего импеданса. Их следует использовать только с динамиками на 8 Ом.

Некоторые очень бюджетные селекторные переключатели динамиков вообще не имеют защиты по сопротивлению. Это просто переключатель, включающий или выключающий каждый динамик. Это не рекомендуется.

Для лучшего понимания того, как работают разные типы переключателей селектора громкоговорителей, см. Мои «Симуляторы переключателя выбора громкоговорителей».Они показывают, как каждый тип помогает с импедансом, а также как они распределяют мощность по каждому динамику.

Все входы и выходы селектора громкоговорителей

Селектор громкоговорителей обычно известен тем, как к нему могут быть подключены пары (левый и правый) громкоговорителей. Каждая пара динамиков обычно находится в отдельной комнате или зоне. Следовательно, селектор громкоговорителей может быть переключателем на 4 или 6 зон. Иногда их также называют 4-ходовыми или 6-ходовыми. Это означает, что они могут подключать 4 пары или 6 пар динамиков соответственно.Имейте в виду, что некоторые производители также используют слово «каналы» для обозначения количества выходных пар, к которым может подключаться их переключатель громкоговорителей.

Некоторые переключатели селектора громкоговорителей подключаются к одному стереоусилителю, позволяя переключателю громкоговорителей подключать один усилитель к каждому подключенному к нему громкоговорителю. Это позволяет слышать одну и ту же программу (музыку и т. Д.) В каждой зоне или комнате.

Другие селекторы динамиков позволяют подключать к ним два разных усилителя. Затем для каждой зоны вы можете выбрать усилитель A или усилитель B.Эти переключатели громкоговорителей продаются как имеющие входы A / B. Использование двух усилителей с разными программами позволяет каждой зоне выбирать между двумя доступными программами.

Другие функции

Другие особенности, часто рекламируемые для селектора громкоговорителей:

Регуляторы громкости : Они позволяют отдельно регулировать громкость каждой зоны на устройстве.

Power Handling : Здесь указывается максимальная мощность (RMS) на канал усилителя, которая должна использоваться с селектором.

Этикетки : Некоторые производители поставляют предварительно напечатанные этикетки, которые придают вашей установке профессиональный вид.

Типы переключателя динамиков

На этом веб-сайте Amazon продает 4 основных типа переключателей селектора громкоговорителей:

• Простые переключатели выбора громкоговорителей : они просто переключаются между 2 или более наборами громкоговорителей (60% проданных единиц)
• Селекторный переключатель громкоговорителей с регулятором громкости : Помимо переключения между 2 или более зонами, они имеют отдельный регулятор громкости для каждой зоны (20% проданных устройств)
• Селекторный переключатель динамика с выбором входа усилителя A / B (0.5% от проданных единиц).
• Селекторный переключатель динамиков с регуляторами громкости и выбором A / B (20% проданных устройств).

Сколько зон?

Селекторные переключатели громкоговорителей

также подразделяются на категории по количеству зон (или каналов громкоговорителей), которые они могут переключать. Читатели этого веб-сайта, которые приобрели селекторы громкоговорителей на Amazon, в основном купили 4 селектора зон, но также могут быть полезны другие конфигурации:

• 2-полосные переключатели полезны, когда громкоговорители только 4 Ом, поскольку два набора громкоговорителей 4 Ом — слишком большая нагрузка для большинства усилителей (13% проданных устройств).
• Четырехпозиционные селекторы являются самыми популярными. Их можно использовать для 2, 3 или 4 зон (66% проданных единиц).
• 5-полосный, 6-полосный, 8-полосный или 10-полосный переключатель выбора динамиков можно использовать для подключения многих динамиков. При таком большом количестве динамиков очень важна защита импеданса (21% проданных устройств).

В следующих таблицах перечислены переключатели селектора громкоговорителей, купленные у Amazon через этот веб-сайт. Я добавил как можно больше полезной информации, в том числе:

• поставщик / продавец
• номер модели и / или описание продукта
• максимальная среднеквадратичная мощность (ватт), которую устройство может обрабатывать от каждого канала усилителя (ов), подключенного к селекторному переключателю.
• средняя цена каждого продукта, купленного на Amazon
• процент продаж каждого товара в своем классе (зоны 2, 4 или 5+) через этот веб-сайт
• Описание используемого метода импедансной защиты, предупреждения и особенности
• ссылка для загрузки руководства, если мне удалось найти его
• ссылка на каждый товар на Amazon — щелкните каждое изображение, чтобы перейти к этому товару на Amazon для получения дополнительной информации. Раскрытие информации: если вы покупаете через ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Если вы не видите изображения ссылок, отключите все средства блокировки добавления, которые вы могли установить в своем браузере

Сводная информация о закупках селектора 2-полосных громкоговорителей

Марка	Товар	Вт / Канал	Средняя Цена	% продано	Комментарии	Ссылка на товар на Amazon
Monoprice	108231 Селектор двухканальных динамиков A / B с громкостью	50	$ 62.66	31%	Использует регуляторы громкости согласования импеданса Monoprice Speaker Selector Manual (с громкостью)
Niles	SSVC-2 Селектор громкоговорителей с громкостью	100	$ 117,00	23%	Использует трансформатор согласования импеданса
OSD	SSVC2 2 зоны A / B с объемом	50	88 $.60	4%	Использует регуляторы громкости согласования импеданса
YIS	Селекторный переключатель динамиков на 2 пары	50	$ 28,95	31%	Нет информации о защите импеданса
Keen-Eye	A / b a B A + b Комбайнер переключателя стереодинамиков	10	$ 17,50	8%	Нет информации о защите по сопротивлению

Раскрытие информации: если вы покупаете через ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Сводная информация о закупках селектора 4-полосных громкоговорителей

Марка	Товар	Вт / Канал	Средняя Цена	% продано	Комментарии	Ссылка на товар на Amazon
Простые переключатели выбора динамика
Monoprice	109995 4-канальный переключатель динамика	70	$ 26,88	27%	Использует резистор серии 5 Ом
Pyle	PSS4 4-канальный коммутатор	100	$ 30.53	15%	Использует последовательный резистор
Part Express	SS4 4-х зонный переключатель	70	$ 36,65	10%	Использует резистор серии 5 Ом Parts Express SS4, SS6, SS8 Руководство
Radio Shack	Четырехпозиционный переключатель	50	$ 14,36	5%	Использует последовательно — параллельное переключение.Не рекомендуется использовать с динамиками 4 Ом Руководство по выбору динамиков Radio Shack
Niles	SS-4 Селектор громкоговорителей	100	$ 69,96	3%	Использует последовательный резистор 2,5 Ом
OSD	ISS4 Селектор 4-х зонного динамика	70	$ 48.77	2%	Использует последовательный резистор OSD ISS Руководство по выбору динамика
Wired Home	SS4 Speaker Selector	70	$ 29.90	2%	Использует резистор серии 5 Ом Wired Home SS Speaker селектор Руководство
Niles	HPS-4 Селектор динамиков высокой мощности	250	$ 140.95	1%	Использует резистор 2,5 Ом 72 Поставляемые этикетки Ручной переключатель Niles High Power
Sima	SSW4 Селектор 4 громкоговорителей	100	$ 38,94	1%	Использует резистор 3 Ом
Monster Cable	SS4 Селектор нескольких динамиков	150	$ 99.99	1%	Использует последовательный резистор Monstor Cable Mulit-Speaker Selector Manual
Селекторные переключатели динамиков с регуляторами громкости
Pyle	PSPVC4 4 зоны с регулятором громкости	100	$ 115,99	13%	Использует трансформатор согласования импеданса, для использования с 8-омными динамиками Pylelector 7 Динамик Pylelector 7
Niles	SSVC-4 4 канала с объемом	100	$ 204.35	7%	Использует трансформатор согласования импеданса Включает 72 этикетки
Селекторные переключатели динамиков с A / B входами и регуляторами громкости
Monoprice	108232 4 канала A / B с объемом	100	$ 83,07	8%	Нет информации о защите импеданса Включает этикетки
Specialty AV	600 Вт 4 зоны A / B с объемом	200	$ 169.95	4%	Использует согласующий трансформатор с высоким номинальным сопротивлением

Раскрытие информации: если вы покупаете через ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Сводка по закупкам переключателей 5+-полосных динамиков

Марка	Товар	Вт / Канал	Средняя Цена	% продано	Комментарии	Ссылка на товар на Amazon
Простые переключатели выбора динамика
Pyle	PSS6 6-канальный коммутатор	100	$ 39.29	26%	Использует последовательный резистор
Pyle	PSS8 8-канальный переключатель	100	$ 47,70	16%	Использует последовательный резистор Pyle PSS8 Селектор динамиков Руководство
Dayton Audio	SS6 Переключатель динамика	70	$ 47,72	2%	Использует последовательный резистор 5 Ом	В настоящее время недоступен
Sima	SSW-6 Селектор на 6 зон	50	$ 41.24	2%	Использует последовательный резистор. Включает этикетки Sima SSW Speaker Selector Manual
Селекторные переключатели динамиков с регуляторами громкости
Niles	SSVC-6 6-канальный объем	100	$ 239,00	16%	Использует трансформатор согласования импеданса Включает 72 метки
Theater Solutions	TS6DV 6 Зона с регулятором громкости	300	120 $.99	2%	Имеет 2 входа, но может выбирать только один вход за раз. Нет индивидуального переключателя входа для каждой зоны.
Селекторные переключатели громкоговорителей только с входами A / B
OSD	DSM8 Переключатель на 8 зон с входами A / B	70	$ 94,99	2%	Использует последовательный резистор
Селекторные переключатели динамиков с A / B входами и регуляторами громкости
Specialty AV	Зона 2 x 5 с A / B и объемом	100	$ 209.95	9%	Использует согласующий трансформатор с высоким импедансом
Monoprice	108230 Переключатель динамика	100	$ 37,58	9%	Использует последовательный резистор
Specialty AV	Зона 2 x 6 с A / B и объемом	300	$ 159,95	5%	Использует сверхмощный трансформатор согласования импеданса
Pyle	PSPVC6 Селектор 6-канального динамика	50	$ 153.99	5%	Нет информации о защите по сопротивлению Руководство по выбору динамиков Pyle PSPVC
Specialty AV	10 Зона / пара с A / B и объемом	500	$ 259,95	2%	Использует сверхмощный трансформатор согласования импеданса
Theater Solutions	TS6DV Селектор двойного источника	300	$ 122.72	2%	Нет информации по импедансной защите Наклейки в комплекте

Раскрытие информации: если вы покупаете через ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Используйте приведенную выше сводную информацию только в качестве руководства. Также доступно множество других моделей переключателей селектора колонок. Кроме того, Джефф написал обзор серии переключателей Audioflow, которыми можно управлять с помощью смартфона или Alexa.

Если у вас есть установка, по которой вам нужны дополнительные советы, пожалуйста, прочтите часто задаваемые вопросы, прежде чем отправлять свой вопрос. В качестве альтернативы вы можете найти аналогичную установку в комментариях ниже.

Используйте переключатель громкоговорителей для удобного мультирумного аудио

Селекторный переключатель внешних громкоговорителей направляет сигналы от ресивера или развлекательного центра к любому определенному расположению громкоговорителей, которое может поддерживать переключатель, независимо от того, в какой комнате они находятся.

Иван Стеванович / Getty Images

Переключает внутренний селектор

Ваш стереоресивер оснащен встроенным переключателем для переключения наборов динамиков A и B.Этот вариант поддерживает вторую пару динамиков, обычно для другой комнаты. Громкоговорители, установленные на переключатель A, могут быть предназначены для основного телевидения или кино, в то время как динамики, установленные в переключатель B, могут быть настроены для музыки.

Как правило, приемник может безопасно работать с обоими наборами, работающими одновременно. Некоторые ресиверы имеют возможность мультирум для питания колонок в четырех комнатах или зонах вашего дома, хотя не все зоны могут воспроизводиться одновременно.

Зачем нужен переключатель выбора громкоговорителей

Что делать, если вы хотите подключить дополнительные комплекты динамиков и подключить другие комнаты? Самым простым и безопасным решением — а также наиболее экономичным — является использование переключателя выбора громкоговорителей.Он действует как концентратор или разветвитель, позволяя подключать к одному ресиверу или усилителю до четырех, шести или восьми пар динамиков. Некоторые модели также предлагают независимую регулировку громкости для каждой пары динамиков.

Такой переключатель работает с большим количеством динамиков и защищает усилитель или ресивер от повреждений. Проблемы с низким сопротивлением возникают из-за одновременного воспроизведения нескольких динамиков. Усилители и ресиверы обычно рассчитаны на громкоговорители с сопротивлением 8 Ом.Некоторые из них имеют номинальное сопротивление от 4 до 8 Ом, но обычно 8 Ом.

Характеристики импеданса важны, потому что они определяют, сколько электрического тока течет к динамикам. Подключение дополнительных комплектов динамиков увеличивает общий ток. Например, если две пары динамиков на 8 Ом подключены и воспроизводятся, результирующее сопротивление составит 4 Ом. Три пары дают сопротивление 2 Ом и так далее.

Если ток сильно увеличивается, он может превышать возможности приемника.В результате приемник может активировать свою схему защиты и временно выключиться, что со временем может привести к необратимому повреждению усилителя или приемника.

Как установить переключатель громкоговорителей

Решение включает селекторный переключатель громкоговорителей с функцией согласования импеданса. Таким образом, вы можете безопасно воспроизводить до четырех, шести или восьми пар динамиков одновременно, сохраняя при этом полное сопротивление 8 Ом, тем самым защищая усилитель и ресивер.

Чтобы использовать селекторный переключатель громкоговорителей, подключите выходы левого и правого каналов усилителя / ресивера к входам переключателя. Затем подключите наборы динамиков к выходам динамиков. В зависимости от типов динамиков и места их размещения может потребоваться несколько часов, чтобы проложить провода динамиков ко всем другим комнатам в вашем доме.

Проверьте характеристики диаметра проводов на переключателе выбора громкоговорителей, чтобы убедиться, что он совместим (обычно калибр от 14 до 18) с проводами громкоговорителей, которые вы планируете использовать.

Совместите соединение динамика (банановые штекеры, плоские разъемы, штыревые разъемы) с переключателем выбора динамика. Рассмотрите возможность установки модуля регулировки громкости между каждым комплектом динамиков и переключателем. На электромонтаж требуется больше времени, но положительным моментом является то, что в комнатах будет легко добраться до регулируемых регуляторов громкости. Если у селекторного переключателя громкоговорителей нет системы маркировки для зон (у многих есть), создайте свои собственные метки и приклейте их выше и ниже каждого переключателя.

Выбор переключателя громкоговорителей

Доступен широкий выбор переключателей выбора громкоговорителей.Быстрый поиск на Amazon показывает ряд из них, которые вы можете сравнить по функциям и цене, которые вам нужны.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Трудно понять

Что делает переключатель динамика?

Что делает переключатель динамика? Это может показаться странным для людей, которые не особо разбираются в звуковом оборудовании, и мы должны сказать, что это не одна из самых распространенных и популярных тем в Интернете. Спорим, некоторые из вас думали, что мы собираемся поговорить о переключателе включения / выключения, но мы вас разочаруем.Нет, мы не будем говорить о выключателе питания. Это другой тип переключателя, похожий на этот, но с множеством других функций, помимо включения и выключения динамиков.

Его настоящее название на самом деле не переключатель громкоговорителей, а переключатель громкоговорителей или, как некоторые его называют, переключатель селектора громкоговорителей. Мы почти уверены, что это все еще звучит странно для всех, кто не знаком с аудиооборудованием. Итак, давайте посмотрим, что это за устройство делает и зачем оно нам.

Что такое переключатель динамика и как он работает?

Селекторный переключатель громкоговорителей — это пассивное устройство, используемое с уже усиленными громкоговорителями.Этот переключатель разделяет мощность / сигнал, поступающий от вашего ресивера / усилителя, и распределяет его между двумя или более наборами динамиков. Это устройство фактически используется, когда у вас большой дом или квартира, и вы хотите распределить звук, исходящий от вашего плеера, на динамики, расположенные в разных комнатах.

Селектор динамиков подключается к источнику музыки (плейер, телевизор, радио и т. Д.) И ко всем комплектам динамиков, которые есть у вас дома. Он находится между ними и позволяет воспроизводить музыку в любой части вашего дома.Максимальное количество наборов громкоговорителей, которыми можно управлять с помощью одного переключателя громкоговорителей, обычно составляет 8. Даже самые дорогие переключатели громкоговорителей не поддерживают более 8 наборов.

Селекторные переключатели громкоговорителей

относительно легко подключить, потому что вам нужно только подключить правильные входные порты на селекторе к правильным выходным клеммам на ресивере / усилителе с помощью подходящих кабелей. На передней стороне селектора вы найдете кнопки управления, которые можно использовать для управления состоянием включения / выключения и громкостью наборов динамиков.На задней панели есть входные порты, и должно быть по два порта для каждого набора динамиков. В зависимости от типа селектора вы можете увидеть одну или несколько кнопок управления на передней панели, потому что некоторые из этих устройств используют только одну кнопку для управления всеми наборами, в то время как другие имеют отдельные элементы управления для каждого набора.

Переключатель громкоговорителей размещается после ресивера / усилителя, чтобы принимать входящий сигнал, разделять его и распределять на разные наборы громкоговорителей, расположенные в разных комнатах.Если вы находите процесс установки запутанным или сложным, вы можете использовать предварительно напечатанные или пустые этикетки, которые обычно идут вместе с самим устройством, и приклеить их рядом с каждым кабелем или кнопкой управления. Это поможет вам запомнить, какая кнопка / кабель отвечает за какой набор динамиков.

Разделив сигнал / мощность, эти селекторы уменьшают общую мощность всей вашей аудиосистемы, что может вызвать определенные проблемы, которые мы обсудим позже. Тем не менее, некоторые из более дорогих и высококачественных селекторов имеют свои собственные небольшие бустерные усилители, которые добавляют некоторую мощность каждому из наборов динамиков.

Кроме того, одной из целей этих устройств является защита вашей аудиосистемы и особенно ресивера / усилителя от перегрева и выхода из строя. Мы более подробно остановимся на этой теме позже.

Какие бывают типы переключателей динамиков?

Если копнуть немного глубже, то, вероятно, вы найдете разные классификации переключателей динамиков, но, на наш взгляд, есть только два основных типа, и самая большая разница между ними — это кнопки управления.

Традиционные переключатели имеют только одну кнопку управления на передней панели. Эта кнопка используется для запуска всех наборов динамиков во всех комнатах, а также для управления громкостью каждой из них. Это также означает, что когда вы уменьшаете громкость на селекторе, громкость будет уменьшаться во всех комнатах, что часто может оказаться непрактичным.

Нетрадиционные переключатели имеют несколько кнопок управления, а количество кнопок управления соответствует количеству поддерживаемых динамиков (комплектов динамиков).Это более практично, потому что вы можете активировать динамики только в тех комнатах, которые вам нужны, а также уменьшать или увеличивать громкость отдельно в зависимости от ваших текущих потребностей.

Конечно, это не означает, что тем, у кого традиционные селекторы, нет никакой помощи. Вы всегда можете установить отдельные устройства регулировки громкости в каждой комнате, где расположены ваши колонки, и вы сможете управлять ими индивидуально.

Кроме того, многие современные переключатели динамиков поставляются с пультами дистанционного управления, что означает, что вам даже не придется вставать из удобного кресла, чтобы управлять своими устройствами.

На что следует обратить внимание при установке

Как мы уже говорили, установка селектора громкоговорителей может быть запутанной и сложной, поэтому мы подготовили список вещей, о которых вам нужно подумать, прежде чем вы даже начнете процесс установки, чтобы избежать некоторых ошибок и проблем.

Соответствие выходной мощности вашего приемника / усилителя

Большое количество переключателей динамиков не любят мощные усилители, и они не знают, как с ними справиться.Большинство коммутаторов рассчитаны на 60, 100 или 120 Вт на канал, что является относительно низким показателем. Мы советуем проверить выходную мощность ресивера / усилителя при нагрузке 8 Ом, потому что это нагрузка, которую использует большинство переключателей динамиков. Также будьте осторожны с ламповыми усилителями. Обычно они должны иметь постоянно подключенную нагрузку, поэтому в этом случае вам лучше обратиться к руководству пользователя.

Забота об импедансной нагрузке усилителя

Импедансная нагрузка усилителя — это величина импедансной нагрузки, с которой ваш ресивер / усилитель действительно может справиться.Увеличение количества наборов динамиков увеличивает нагрузку по сопротивлению, а слишком большое количество динамиков может увеличить нагрузку, превышающую мощность усилителя. Всегда следует обращаться к руководству пользователя, прилагаемому ко всем устройствам, и определять максимальную нагрузку. Нагрузка рассчитывается в Ом и рассчитывается путем деления импеданса динамика на количество комплектов динамиков. Например, две пары динамиков на 16 Ом приведут к падению импеданса всего до 8 Ом. Это означает, что увеличение количества динамиков приводит к снижению общего значения нагрузки.Поскольку большинство ресиверов / усилителей действительно не справляются с нагрузкой ниже 4 Ом, вам следует убедиться, что вы рассчитали общую нагрузку, и для этого вы должны быть уверены в импедансе каждого отдельного динамика.

В случае, если нагрузка упадет ниже 4 Ом, вы должны активировать кнопку «защиты», которая есть у большинства селекторов громкоговорителей. Эта кнопка защищает ресивер / усилитель от выхода из строя и обеспечивает его безопасную работу.

Правильная проводка

Если вы не хотите подключить селектор к встроенным в стену динамикам, у вас не должно возникнуть серьезных проблем с проводкой, но вы все равно должны позаботиться о некоторых вещах.

Очень важно проверить руководство по эксплуатации своего селектора и посмотреть, есть ли что-нибудь о калибре кабеля (толщине провода). Наиболее распространены кабели калибра 12, 14 или 16, причем 12 — самый толстый тип, поддерживаемый только несколькими моделями селекторов. Это оставляет нам кабели калибра 14 и 16, которые следует использовать без всяких бананов и лопат. Большинство селекторов имеют свою собственную подпружиненную конструкцию или винты, которые следует использовать для подключения переключателя, что означает, что вам придется использовать оголенные провода.

Как правильно выбрать переключатель динамика?

Покупка правильного переключателя динамика ничем не отличается от покупки любого другого электронного устройства. Фактически, те же правила, которые применяются к другим покупкам, могут быть применены к этой. Самое главное, чтобы устройство соответствовало вашим потребностям и вкусу. Однако недостаточно указать на какое-то устройство и сказать, что оно вам нужно. Следует учесть несколько моментов.

Определите, сколько пар динамиков вам нужно

Перед тем, как купить новый селектор громкоговорителей, вы должны определить точное количество громкоговорителей, которое вы хотите иметь в своем доме.Как только вы это определите, вы будете точно знать, какой тип селектора вам нужен. Например, если вы хотите иметь динамики в 4 комнатах, вам придется купить селектор с 4 парами портов, чтобы охватить выбранную область.

Традиционные VS Нетрадиционные коммутаторы

Это важно, если вы хотите раздельное управление динамиками в каждой комнате. Это можно сделать двумя способами: установить необходимые элементы управления в каждой комнате или купить нетрадиционный селектор, у которого есть отдельные элементы управления для каждой пары динамиков.

Убедитесь, что селектор не слишком или недостаточно мощен

Как мы уже упоминали, очень важно убедиться, что селектор может управлять выходной мощностью вашего ресивера / усилителя. Как правило, вы должны использовать их с усилителями мощностью менее 100 Вт.

Убедитесь, что селектор переключателя громкоговорителей имеет защиту цепи

Мы уже обсуждали, зачем нужна такая защита, и вы могли видеть, что она обычно требуется на моделях с 6 или 4 парами динамиков, в то время как в моделях с 2 парами такая защита на самом деле не требуется из-за достаточно высокий импеданс.

Убедитесь, что у вас есть нужные провода

Информацию о сечении кабеля можно найти в руководстве пользователя, или, по крайней мере, она должна быть там. Однако не очень важно знать эти данные до начала электромонтажа, но это определенно избавит вас от дополнительных и ненужных затрат и сэкономит вам нервы и время.

Выберите правильное размещение

Правильное размещение не улучшит звук или что-то в этом роде, но важно учесть это до завершения покупки.Вы должны спланировать проводку, чтобы сделать установку как можно более чистой.

Преимущества и недостатки

В заключение, давайте просто перечислим наиболее важные преимущества и недостатки селекторов громкоговорителей.

Эти устройства, как правило, очень доступны по цене и не требуют дополнительного усилителя. Они также очень полезны, потому что позволяют покрыть музыкой весь дом.

Однако не забывайте, что селекторы динамиков — это в основном устройства с одним источником, поэтому вы не сможете воспроизводить разную музыку в разных комнатах.Кроме того, они не обладают большой мощностью. Фактически, количество мощности уменьшается с каждой дополнительной парой динамиков, подключенной к системе.

Здравствуйте, меня зовут Джеймс Лонгман.

Я писатель и редактор AudioReputation. Я разобрал свое первое портативное AM / FM-радио, когда мне было всего 8 лет. В возрасте 11 лет я сжег печатную плату своего старого кассетного плеера. Не буду объяснять, как, но это было безрассудно и глупо.

С тех пор я стал гораздо более осторожным с радио, магнитофонами и другими аудиоустройствами (по крайней мере, мне нравится так думать), но я никогда не терял страсти к аудиооборудованию.За 20 лет своей профессиональной карьеры я работал с различными производителями звукового оборудования и даже начал самостоятельно создавать динамики в своей маленькой мастерской.

Мне нравится работа, которую мы делаем здесь, в AudioReputation. Мне действительно нравится тестировать, сравнивать и оценивать все виды аудиоустройств (динамики, звуковые панели, наушники, системы домашнего кинотеатра и т. Д.). Я стараюсь быть непредвзятым и выскажу свое честное мнение о каждом тестируемом мной оборудовании. Тем не менее, вы должны относиться к моим отзывам с долей скептицизма и всегда относиться к ним немного скептически.Тот факт, что мне понравился какой-то динамик или звуковая панель, не означает, что он вам понравится. Если у вас есть возможность, вы должны протестировать / послушать, прежде чем покупать.

Системы коммутации акустических систем | Атлас IED

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Система переключения динамиков с согласованным импедансом | Атлас IED

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

QED SS30 | 3-полосный переключатель динамиков

QED SS30 оценен 4.6 из 5 автор: 8.

74 фунта стерлингов 0,95 Было 99 фунтов стерлингов 0,95 с 31.08.21 по 21.05.21,
99 фунтов стерлингов с 10.05.21 по 21.10.21

Купите сейчас, заплатите позже, доступно в магазине или по телефону, для товаров стоимостью более 500 фунтов стерлингов

Мы предлагаем варианты на 6 и 10 месяцев.

Для получения более подробной информации позвоните в местный магазин или в нашу группу продаж по телефону.

Для покупок на сумму более 500 фунтов стерлингов вы можете оплатить баланс в течение 6 месяцев, а в случае покупок на сумму более 1000 фунтов стерлингов через 10 месяцев без выплаты процентов. Если вы погасите часть кредита в период отсрочки, вы не будете платить проценты по этой части. Вы все равно можете погасить кредит раньше, если внесете дополнительные платежи. Если вы предпочитаете распределить расходы на 36 месяцев, вы можете настроить план погашения кредита, когда период без выплат подходит к концу в 19.Представитель 9% годовых. 19,9% годовых. Будет применяться единовременная плата за расчет в размере 29 фунтов стерлингов. В зависимости от заявки, финансовых обстоятельств и истории займов. Применяются правила и условия. Richer Sounds Limited действует как кредитный брокер, а не кредитор. Barclays Partner Finance выступает в качестве кредитора. Щелкните, чтобы узнать о критериях участия или узнать больше.

Помощь инвалидам

Все продукты, доступные для покупки на веб-сайте Richer Sounds, могут быть бесплатно доставлены слепым, слабовидящим или инвалидам.Узнать больше

Пожалуйста, свяжитесь с веб-сервисом послепродажного обслуживания для получения дополнительной информации.
Для доставки предложений только в магазине, пожалуйста, свяжитесь с вашим местным магазином для получения более подробной информации. Применяются правила и условия
— см. Нашу страницу доставки.

Помощь инвалидам

Все продукты, доступные для покупки на веб-сайте Richer Sounds, могут быть бесплатно доставлены слепым, слабовидящим или инвалидам. Узнать больше

Пожалуйста, свяжитесь с веб-сервисом послепродажного обслуживания для получения дополнительной информации.
Для доставки предложений только в магазине, пожалуйста, свяжитесь с вашим местным магазином для получения более подробной информации.Применяются правила и условия
— см. Нашу страницу доставки.

Три пары динамиков через одну розетку
QED SS30 позволяет переключать три пары динамиков через одну розетку для пары динамиков. Последовательное / параллельное переключение обеспечивает безопасную нагрузку на усилитель (при использовании трех пар динамиков на 8 Ом нагрузка будет 4 Ом — проверьте свой усилитель, чтобы узнать, будет ли он управлять этим сопротивлением).Благодаря номинальной мощности до 150 Вт, большим точкам ввода кабеля и посеребренным контактам переключателя QED SS30 позволяет избежать звуковых компромиссов, связанных с более дешевыми коммутационными блоками.

Оценка 5 из 5 к пропустить вступление из Хорошо работает.Я считал переключатели своими руками для моих акустических систем, но люди продолжали указывать на опасности и повреждения, которые могут возникнуть. Переключатель QED кажется ответом, работает очень хорошо и не так дорого.

Дата публикации: 2021-07-18

Оценка 5 из 5 к Taff66 из Отличная работа Купил в прошлом месяце в качестве альтернативы btech b12, который никогда не работал должным образом. Теперь у меня может быть звук только в одной комнате или в обеих, а не в обеих

Дата публикации: 2021-03-12

Оценка 5 из 5 к Steve1415 из Поддержка и советы всегда были хорошими.Некоторое количество (около 12) мы купили у Richersounds, так как их сервисная поддержка и советы были отличными. Первой покупкой была новаторская плазменная установка с диагональю 55 дюймов, и сегодня Алан в их лондонском Ковент-Гарден снова предоставил услугу, которой мы пользовались раньше. Спасибо, Стив и Кэрол

Дата публикации: 2020-06-15

Оценка 4 из 5 к Mike09 из Наконец-то работает хорошо …. Аккуратный блок, но подключение к нему было настоящей головной болью с ограниченным рабочим пространством и неудобными клеммами.Громкость на одном комплекте динамиков была очень плохой, но поскольку на данный момент я подключал только два набора, я использовал третий блок, и они работали нормально.

Дата выпуска: 2018-08-13

Оценка 4 из 5 к Ricardo48 из Делает работу Делает то, что написано на жести. Красиво сделано по разумной цене. Использовал его только в течение короткого времени, поэтому давайте посмотрим, как он будет работать с течением времени.

Дата публикации: 2018-01-28

Оценка 4 из 5 к Мина из Выглядит неплохо Я использовал это сейчас в течение последних нескольких недель, и это очень легко и универсально для управления звуком между различными зонами.Определенно рекомендую это.

Дата выпуска: 2017-11-06

Оценка 5 из 5 к Лепесток из Надежный и простой в установке и использовании Это заменяет более дешевый продукт, который сводил меня с ума, поскольку он не работал должным образом. Поскольку я много слушаю радио, мне становится намного проще. Я очень доволен и очень рад, что купил, теперь слушать одно удовольствие.

Дата выпуска: 2016-04-28

Оценка 5 из 5 к Eyelooker из Ты получаешь то, за что платишь! Купил более дешевую альтернативу, которая вместе с ее гарантийной заменой дала как проблемы.Блок QED работает отлично и сохраняет отличное качество звука.

Дата публикации: 18.08.2014

Купите сейчас, заплатите позже, доступно в магазине или по телефону, для товаров стоимостью более 500 фунтов стерлингов

Мы предлагаем варианты на 6 и 10 месяцев.

Для получения более подробной информации позвоните в местный магазин или в нашу группу продаж по телефону.

Для покупок на сумму более 500 фунтов стерлингов вы можете оплатить баланс в течение 6 месяцев, а в случае покупок на сумму более 1000 фунтов стерлингов через 10 месяцев без выплаты процентов.Если вы погасите часть кредита в период отсрочки, вы не будете платить проценты по этой части. Вы все равно можете погасить кредит раньше, если внесете дополнительные платежи. Если вы предпочитаете распределить расходы на 36 месяцев, вы можете настроить план погашения кредита, когда период без выплат подходит к концу, с представителем 19,9% годовых. 19,9% годовых. Будет применяться единовременная плата за расчет в размере 29 фунтов стерлингов. В зависимости от заявки, финансовых обстоятельств и истории займов. Применяются правила и условия. Richer Sounds Limited действует как кредитный брокер, а не кредитор.Barclays Partner Finance выступает в качестве кредитора. Щелкните, чтобы узнать о критериях участия или узнать больше.

товар

https://www.richersounds.com/qed-3-way-speaker-switch.html 88444 QED SS30 https://www.richersounds.com/pub/media/catalog/product/3/0/301669_2e11.jpg 74,95 74,95 Фунт стерлингов В наличии / Hi-Fi / Аксессуары Hi-Fi / Hi-Fi / Аксессуары Hi-Fi / Акустические кабели Три пары динамиков через одну розетку
QED SS30 позволяет переключать три пары динамиков через одну розетку для пары динамиков.Последовательное / параллельное переключение обеспечивает безопасную нагрузку на усилитель (при использовании трех пар динамиков на 8 Ом нагрузка будет 4 Ом — проверьте свой усилитель, чтобы узнать, будет ли он управлять этим сопротивлением). Благодаря номинальной мощности до 150 Вт, большим точкам ввода кабеля и посеребренным контактам переключателя QED SS30 позволяет избежать звуковых компромиссов, связанных с более дешевыми коммутационными блоками. QED 0 0 QED-SS30-3WAY-SWCH добавить в корзину описание производителя: QED category_description: 3-полосный переключатель динамиков бренд: QED charge_codes_new: CLC | Нажмите и соберите | 0.STD-DELSW | Стандартный обмен и доставка | 9,99 QED SS30 Текущий WS 119.950000 2021-10-05 00:00:00 99,000000 2021-08-31 00:00:00 99,950000 Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет 57,950000 61,950000 Нет 1 Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет Нет

.
