Компас 3d v16 как пользоваться. Компас 3D v16: подробное руководство по использованию для начинающих

Как создавать 2D-чертежи и 3D-модели в Компас 3D v16. Какие основные инструменты доступны для проектирования. Как настроить интерфейс программы под свои задачи. Пошаговые инструкции по созданию деталей и сборок.

Основы работы в Компас 3D v16

Компас 3D v16 — это мощная система автоматизированного проектирования, позволяющая создавать как 2D-чертежи, так и 3D-модели. Программа широко используется инженерами и проектировщиками для решения различных конструкторских задач.

Ключевые возможности Компас 3D v16:

• Создание 2D-чертежей и 3D-моделей деталей и сборок
• Параметрическое моделирование
• Работа с листовым металлом
• Создание спецификаций
• Фотореалистичная визуализация
• Инженерные расчеты

Чтобы начать работу в программе, необходимо освоить базовые принципы и инструменты. Рассмотрим основные этапы создания 3D-модели детали.

Создание 3D-модели детали в Компас 3D v16

Процесс создания 3D-модели детали включает следующие основные шаги:

1. Создание нового документа типа «Деталь»
2. Выбор плоскости для построения эскиза
3. Создание 2D-эскиза будущей детали
4. Применение 3D-операций для получения объемной модели
5. Добавление конструктивных элементов
6. Редактирование и доработка модели

Рассмотрим каждый этап подробнее.

Создание нового документа

Для создания новой детали:

1. Нажмите кнопку «Создать» на стандартной панели
2. В открывшемся окне выберите «Деталь»
3. Нажмите «ОК»

Откроется окно 3D-моделирования с тремя стандартными плоскостями проекций.

Создание эскиза

Эскиз — это 2D-чертеж, на основе которого будет строиться 3D-модель. Для его создания:

1. Выберите одну из плоскостей проекций
2. Нажмите кнопку «Эскиз» на панели «Текущее состояние»
3. Постройте необходимые 2D-элементы (линии, окружности и т.д.)
4. Проставьте размеры
5. Выйдите из режима эскиза

Создание 3D-модели

На основе эскиза создается объемная модель с помощью 3D-операций. Основные операции:

• Выдавливание — создание объема путем выдавливания эскиза
• Вращение — создание тела вращения
• Кинематическая операция — перемещение эскиза по траектории
• По сечениям — построение по нескольким эскизам

Выберите нужную операцию и задайте ее параметры. Повторяйте процесс создания эскизов и 3D-операций для формирования сложных деталей.

Основные инструменты Компас 3D v16

Компас 3D v16 предоставляет широкий набор инструментов для проектирования. Рассмотрим ключевые из них:

Инструменты 2D-черчения

• Линии (отрезок, дуга, сплайн и др.)
• Геометрические фигуры (прямоугольник, окружность и др.)
• Размеры
• Обозначения (шероховатость, сварка и др.)
• Редактирование (фаска, скругление и др.)

Инструменты 3D-моделирования

• Формообразующие операции (выдавливание, вращение и др.)
• Булевы операции (вырезание, объединение и др.)
• Листовой металл
• Поверхностное моделирование
• Массивы элементов

Вспомогательные инструменты

• Измерения
• Диагностика модели
• Создание спецификаций
• Библиотеки стандартных изделий
• Параметризация

Освоение этих инструментов позволит эффективно решать разнообразные конструкторские задачи в Компас 3D v16.

Настройка интерфейса Компас 3D v16

Для удобной работы важно правильно настроить интерфейс программы. Ключевые моменты:

• Расположение панелей инструментов
• Настройка клавиатурных комбинаций
• Выбор цветовой схемы
• Настройка параметров по умолчанию
• Подключение необходимых библиотек

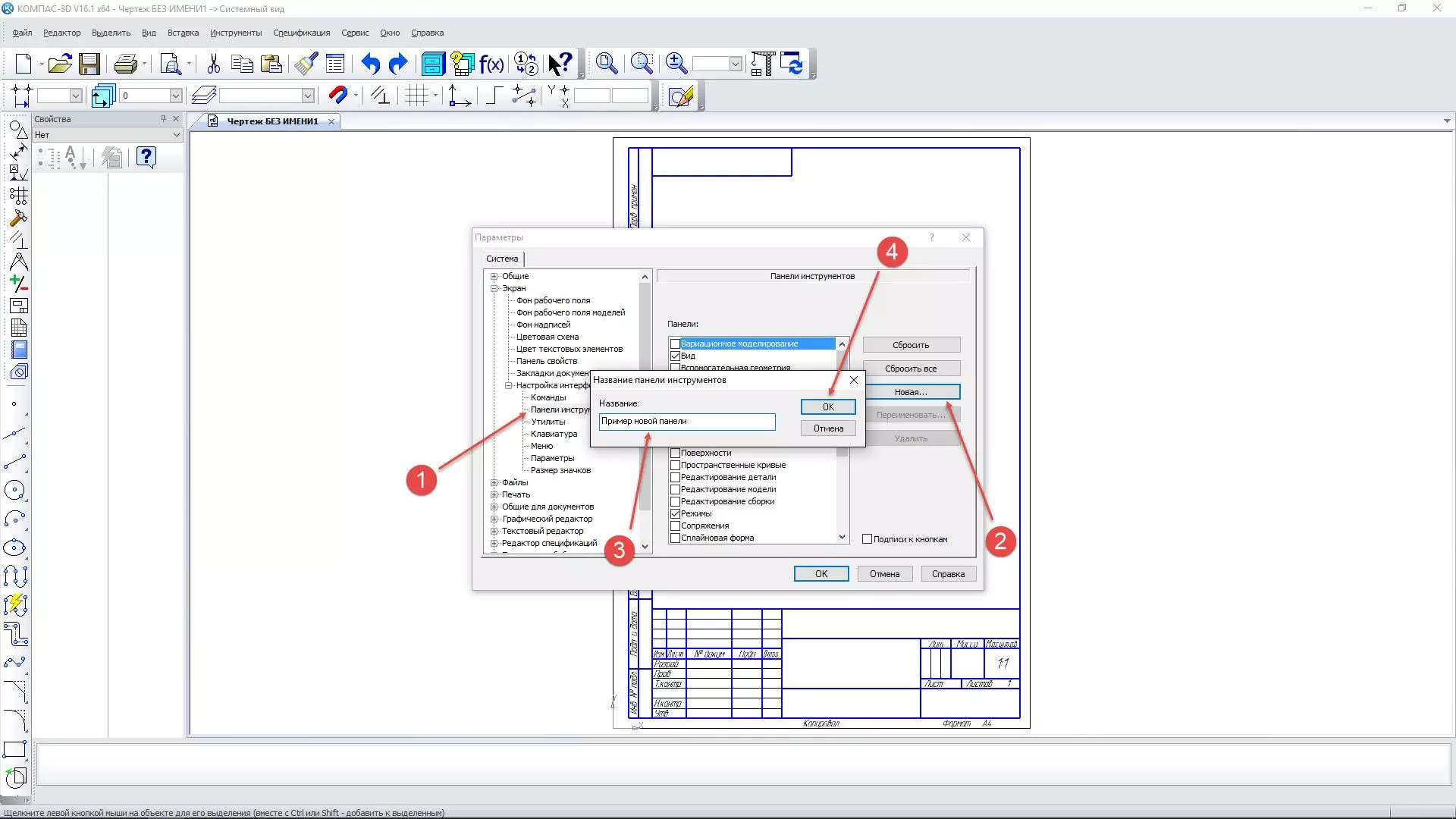

Настройки интерфейса доступны в меню «Сервис» -> «Настройка» -> «Настройка интерфейса». Экспериментируйте, чтобы подобрать оптимальную конфигурацию.

Создание сборок в Компас 3D v16

Сборка — это 3D-модель изделия, состоящая из нескольких деталей. Процесс создания сборки включает:

1. Создание нового документа типа «Сборка»
2. Вставка готовых 3D-моделей деталей
3. Задание взаимного положения компонентов
4. Добавление стандартных изделий
5. Создание сопряжений между деталями

Для вставки деталей используйте команду «Добавить из файла». Расположите компоненты, используя привязки и сопряжения. Это обеспечит правильную взаимосвязь деталей в сборке.

Создание чертежей в Компас 3D v16

На основе 3D-модели можно автоматически получить 2D-чертеж детали или сборки. Основные этапы:

1. Создание нового чертежа
2. Вставка видов с 3D-модели
3. Оформление чертежа (размеры, обозначения)
4. Заполнение основной надписи
5. Печать чертежа

Используйте ассоциативные виды — при изменении 3D-модели чертеж будет обновляться автоматически.

Полезные советы по работе в Компас 3D v16

Несколько рекомендаций для эффективной работы:

• Используйте библиотеки стандартных элементов
• Применяйте параметризацию для гибкого изменения моделей
• Создавайте пользовательские библиотеки часто используемых деталей
• Регулярно сохраняйте проект
• Структурируйте сложные модели с помощью дерева построения

Регулярная практика и изучение документации помогут в совершенстве овладеть возможностями Компас 3D v16.

чертеж, основы проектирования, как удалить

Как работать в КОМПАС-3D v16

Машиностроительная конфигурация КОМПАС-3D v16, как включить

Обновления КОМПАС-3D v16

Как сделать чертеж в КОМПАС-3D v16

Как вставить картинку в КОМПАС-3D v16

КОМПАС-3D v16: как вернуть первоначальные настройки

КОМПАС-3D v16: как переместить панель «Свойства»

КОМПАС-3D v16 не устанавливается

КОМПАС-3D v16: неверная структура файла

Не открываются стандартные изделия КОМПАС-3D v16

КОМПАС-3D v16 тормозит Windows 10

КОМПАС-3D v16 вылетает при сохранении файла, чертежа

Как удалить КОМПАС-3D v16 полностью

КОМПАС-3D v16 представляет собой универсальную многофункциональную программу, при помощи которой можно создавать сложные конструкции в 3D, обмениваться результатами работы с пользователями других программ и многое другое. ПО имеет базовую версию для установки, а также различные тематические приложения, используя которые можно разрабатывать чертежи для приборостроительной, машиностроительной отрасли и других.

Несмотря на то, что версия 16 вышла довольно давно, у пользователей периодически возникают сложности при установке ПО и непосредственно при работе в КОМПАС-3D v16. Чтобы получить детальное представление о некоторых моментах работы в системе проектирования, рекомендуем ознакомиться с данным обзором.

Как работать в КОМПАС-3D v16

Для применения программы необходимо, прежде всего, правильно установить САПР, а также произвести настройку интерфейса, чтобы получить доступ к наиболее часто используемым функциям. Детально эти моменты описываются в предыдущей статье «Обзор КОМПАС-3D v16 — системные требования, установка, интерфейс и настройка КОМПАС-3D v16».

Если вы не знаете, как рисовать в КОМПАС-3D v16, то рекомендуем скачать официальное руководство для пользователей, которое есть в наличии на сайте ПО компании АСКОН.

Чертеж в КОМПАС-3D начинается с создания детали, разработки эскиза и дальнейшей работы с ним в различных плоскостях.

Машиностроительная конфигурация КОМПАС-3D v16, как включить

Машиностроительная конфигурация позволяет создавать чертежи различных механизмов, приборов, машин, предназначенных для использования в данной отрасли. Модули машиностроительной конфигурации представляют собой библиотеки, которые созданы для расширения стандартных возможностей программы. Инструментарий библиотеки ориентирован на машиностроительное проектирование.

Чтобы подключить данную конфигурацию и соответственно узнать, как добавить библиотеки в КОМПАС-3D v16, вам необходимо установить базовый пакет программы. Затем аналогичным образом установите нужный вам набор конфигураций. Обратите внимание, что без установки базовой версии вы не сможете установить дополнительные приложения/конфигурации.

Обновления КОМПАС-3D v16

Чтобы установить актуальные обновления для ПО, вы можете приобрести пакет обновлений КОМПАС-3D v16. При апгрейде системы трёхмерного моделирования вы получите все доступ ко все новым функциям ПО. Также рекомендуем вовремя позаботиться о продлении лицензии, если вы не планируете обновляться до последней версии, а срок действия лицензионного ключа заканчивается.

Как сделать чертеж в КОМПАС-3D v16

Для создания чертежа в программе необходимо создать новый файл, именно с него начинается любое формирование чертежа в САПР. Перейдите к меню «Файл» и выберите пункт «Чертеж». При создании вы можете выбрать различные форматы, например, А4, выбрать вид с модели (сверху, снизу), масштаб и обозначить другие необходимые моменты. Анимация в КОМПАС-3D v16 позволяет имитировать движение различных механизмов, процессов сборки-разборки, проверку соударений элементов. Таким образом, данная функция после создания чертежа облегчает процесс проектирования, а также может использоваться в рекламных целях.

Как вставить картинку в КОМПАС-3D v16

Добавление картинки в программу осуществляется через меню «Вставка». Для этого понадобится выбрать пункт «Рисунок» и добавить путь к картинке. Чтобы выбрать точку вставки, необходимо мышкой будет указать нужное положение. При этом есть возможность изменить масштаб и угол поворота.

КОМПАС-3D v16: как вернуть первоначальные настройки

При одновременной работе с программой нескольких пользователей, либо в случае аварийного сброса настроек, может возникнуть необходимость вернуть первоначальные пользовательские настройки. В данном случае в КОМПАС-3D v16 предусмотрены профили пользователей. Их можно найти в папке Profiles. Если же вам необходимо вернуть стандартные настройки, достаточно выбрать профиль mcad. Применив его, система вернется к стандартным первоначальным настройкам.

КОМПАС-3D v16: как переместить панель «Свойства»

Редактируя файлы в программе, панель «Свойства» может перейти во всплывающий режим и мешать созданию чертежей. В таком случае необходимо будет найти вертикальную линию с точками в левой части панели (может отображаться штрихами). Дождавшись, когда курсор примет вид четырехсторонней стрелки, нужно нажать правую кнопку мыши и выбрать пункт «Свернуть».

КОМПАС-3D v16 не устанавливается

Если у вас не получается произвести инсталляцию программы, рекомендуем проверить ПО на наличие официального лицензионного ключа. Также при затруднениях с установкой, ознакомьтесь с рекомендациями, приведенными в предыдущем обзоре SoftMagazin о КОМПАС-3D v16.

КОМПАС-3D v16: неверная структура файла

Чтобы решить данную проблему, рекомендуем внимательно ознакомиться с официальным руководством пользователя. Также, убедитесь, что используете лицензионную версию ПО с актуальными ключами.

Не открываются стандартные изделия КОМПАС-3D v16

Библиотека стандартных изделий позволяет применять вставку типичных элементов в различные документы. Если возникает проблема с открытием библиотеки, убедитесь в наличии данного каталога в системе. Для этого необходимо в верхнем меню выбрать пункт «Библиотеки» и найти «Стандартные изделия». Возможно потребуется обновление Менеджера Библиотек либо переустановка конфигурации. Тогда возможен вариант самостоятельного указания пути к нужной библиотеке.

КОМПАС-3D v16 тормозит Windows 10

Согласно информации, представленной на официальном сайте производителя КОМПАС-3D v16 – компании АСКОН, программа имеет совместимость с ОС Windows 10. Однако до сих пор могут возникать неполадки при работе, которые имеют отношение к некорректной работе драйверов на видеокартах NVIDIA. В этом случае рекомендуется отключить опцию «Использовать аппаратное обновление».

КОМПАС-3D v16 вылетает при сохранении файла, чертежа

Одной из возможных причин, когда САПР неожиданно завершает работу является несовместимость ПО с возможностями ОС, либо при установке нелицензионной версии. В таком случае рекомендуем использовать только официальные версии САПР на компьютерах с ОС, поддерживающей работу программы.

Причиной того, что КОМПАС-3D v16 зависает, тормозит может быть работа со сложной сборкой или чертежом. Желательно создавать чертеж, используя меньшее количество деталей, минимизируя количество эскизов в сборке. Если возникает вопрос, почему не открывается КОМПАС-3D v16, нужно проверить, актуальна ли версия ПО, произвести проверку на наличие одновременно установленных на ПК двух лицензий.

Как удалить КОМПАС-3D v16 полностью

Как правило, для удаления программы достаточно стандартных средств, которые предусмотрены в ОС. Однако при установке нескольких версий одновременно на компьютер, могут возникнуть проблемы с корректной работой программы. В таком случае необходимо произвести полную деинсталляцию в несколько этапов. Для начала нужно выполнить стандартное удаление, через Пуск-Панель Управления.

Следующим этапом будет удаление КОМПАС (всех его папок) с жёсткого диска. Для этого нужно зайти в директорию Program Files и удалить папку ASCON. Также может потребоваться удалить файлы конфигураций. Для окончательной деинсталляции программы удалите записи реестра, запустив редактор реестра.

Также вы можете купить Компас 3-D в нашем интернет-магазине.

КОМПАС-3D Home для чайников. Основы 3D-проектирования. Часть 1.

Если вы недавно приобрели принтер, но уже осознали, что печатать чужие модели вам неинтересно, то этот цикл статей для вас. В своих статьях я попробую научить вас создавать собственные модели.

КОМПАС-3D Home — это доступная даже ребёнку система трехмерного моделирования, обладающая полными возможностями профессиональных пакетов.

КОМПАС-3D Home разработана российской компанией АСКОН на основе профессиональной системы КОМПАС-3D, которая существует на рынке уже более 26 лет.

Система полностью русскоязычная, включая все мануалы и справки, что безусловно упростит вам дальнейшее изучение.

Для ознакомления вы можете скачать бесплатную 60-дневную версию КОМПАС-3D Home, сделать это можно на сайте kompas.ru

Или просто перейдите по ссылке:

http://kompas.ru/kompas-3d-home/download/

Заполнив несложную форму, мы получаем на электронную почту ссылку на архив. Скачиваем архив, не забываем распаковать его и устанавливаем программу. Надеюсь этот процесс не будет для вас затруднителен.

При первом запуске появляется окно Вид приложения — просто нажмите Ок. Настройка вам пока не понадобится.

После запуска программы мы видим стартовую страницу: Создадим деталь — для этого просто кликните соответствующий значок на стартовой странице.

Эскиз — основа любой модели.

Основой любой операции является эскиз. Эскизы располагаются на плоскостях или гранях модели.

Для построения эскиза необходимо нажать кнопку Эскиз на панели Текущее состояние и выделить нужную плоскость.

После этого вы переходите в режим эскиза — изображение разворачивается на плоскость экрана. В правом углу появляется значок режима эскиза.

Создадим прямоугольник. Для этого выберите команду Прямоугольник в панели Геометрия.

Вы можете либо кликнуть в двух произвольных местах на экране, либо ввести значения с клавиатуры. Введем значение высоты 50 мм — нажмем Enter, затем введем значение ширины 50 мм — нажмем Enter. Кликните в любой точке для размещения получившегося квадрата. Теперь можно выйти из режима эскиза.

Для этого либо снова кликните на кнопку эскиза на панели Текущее состояние, либо на значок режима эскиза в правом верхнем углу рабочего поля модели.

Операция выдавливания

Теперь у нас есть эскиз, и мы можем выполнить операцию. Запустите команду Операция выдавливания на панели Редактирование детали.

Вы можете либо потянуть за хот-точки в окне модели, либо ввести с клавиатуры значение 50 мм — нажмите Enter для ввода значения. Нажмите кнопку Создать объект или Ctrl+Enter с клавиатуры для создания операции.

У вас получился куб или параллелепипед, в зависимости от ваших действий.

Сохраните его — для этого нажмите Сохранить в стандартной панели или Ctrl+S с клавиатуры. Выберите нужную папку для сохранения. Чтобы передать вашу модель на принтер, вам необходимо сохранить её в Stl-формат.

Для этого в меню Файл выберите Сохранить как…

В открывшемся окне выберите формат Stl в списке тип файла

После этого кликните на треугольник справа от кнопки Сохранить — в открывшемся списке выберите Сохранить с параметрами. Откроется окно Параметры экспорта в Stl. В данном случае ничего менять не нужно — просто нажмите Ок. В открывшемся окне выберите Текстовый и нажмите кнопку Начать запись. Поздравляю! Ваша первая собственная модель для 3D-печати готова!

Компас 3d v16 для чайников

Автор На чтение 14 мин. Опубликовано 12.12.2019

Сегодня Компас 3D является одной из самых популярных программ, предназначенных для создания 2D чертежей и 3D моделей. Большинство инженеров используют именно ее для того, чтобы разрабатывать планы зданий и целых строительных площадок. Также она широко используется для инженерных расчетов и других подобных целей. В большинстве случаев первой программой для 3D моделирования, которую учит программист, инженер или строитель, является именно Компас 3D. А все потому, что пользоваться ей очень удобно.

Ну а сегодня мы рассмотрим создание чертежей в Компас 3D.

Создание фрагментов

Кроме полноценных чертежей, в Компасе 3D можно создавать отдельные фрагменты деталей также в формате 2D. От чертежа фрагмент отличается тем, что в нем нет шаблона для Ватмана и вообще он не предназначен для каких-то инженерных задач. Это, можно сказать, полигон или тренировочная площадка для того, чтобы пользователь мог попробовать чертить что-либо в Компасе 3D. Хотя фрагмент потом можно перенести на чертеж и использовать при решении инженерных задач.

Чтобы создать фрагмент, при запуске программы, необходимо нажать на кнопку «Создать новый документ» и в появившемся меню выбрать пункт под названием «Фрагмент». После этого следует нажать кнопку «ОК» в том же окне.

Для создания фрагментов, как и для чертежей, есть специальная панель инструментов. Она всегда располагается слева. Там есть следующие разделы:

1. Геометрия. Отвечает за все геометрические объекты, которые в дальнейшем будут использоваться при создании фрагмента. Это всевозможные линии, округлости, ломанные и так далее.
2. Размеры. Предназначен для измерения частей или всего фрагмента.
3. Обозначения. Предназначен для вставки во фрагмент текста, таблицы, базы или других строительных обозначений. Внизу этого пункта распложен пункт под названием «Строительные обозначения». Этот пункт предназначен для работы с узлами. С его помощью можно вставить более узконаправленные обозначения, такие как обозначение узла, его номер, марку и другие особенности.
4. Редактирование. Этот пункт позволяет сдвинуть какую-то часть фрагмента, повернуть ее, сделать большим или меньшим масштаб и так далее.
5. Параметризация. При помощи этого пункта можно выровнять все точки по указанной линии, сделать параллельными какие-то отрезки, установить касание двух кривых, зафиксировать точку и так далее.
6. Измерение (2D). Здесь можно измерить расстояние между двумя точками, между кривыми, узлами и другими элементами фрагмента, а также узнать координаты какой-то точки.
7. Выделение. Этот пункт позволяет выделить какую-то часть фрагмента или же его весь.
8. Спецификация. Этот пункт предназначен для тех, кто профессионально занимается инженерным делом. Он предназначен для установки связей с другими документами, добавления объекта спецификации и других подобных задач.
9. Отчеты. Пользователь может в отчетах увидеть все свойства фрагмента или какой-то его части. Это может быть длина, координаты и другое.
10. Вставка и макроэлементы. Здесь можно вставить другие фрагменты, создать локальный фрагмент и работать с макроэлементами.

Чтобы узнать, как работает каждый из этих элементов, нужно просто воспользоваться ним. В этом нет абсолютно ничего сложного, и если Вы учили в школе геометрию, сможете разобраться и с Компасом 3D.

А теперь попробуем создать какой-то фрагмент. Для этого воспользуемся пунктом «Геометрия» на панели инструментов. По нажатию на этот пункт внизу панели инструментов появится панель с элементами пункта «Геометрия». Выберем там, к примеру, обычную линию (отрезок). Чтобы ее начертить, нужно поставить начальную точку и конечную. От первой до второй будет проведен отрезок.

Как видим, при рисовании линии внизу появляется новая панель с параметрами этой самой линии. Там вручную можно указать длину, стиль и координаты точек линии. После того, как линия зафиксирована, можно нанести, к примеру, окружность касательно к этой линии. Для этого выберем пункт «Окружность касательная к 1 кривой». Чтобы это сделать, следует зажать левую кнопку мыши на пункте «Окружность» и в выпадающем меню выбрать нужный нам пункт.

После этого курсор изменится на квадрат, которым нужно указать прямую, касательно к которой будет проводиться окружность. После нажатия на нее пользователь увидит две окружности с двух сторон прямой. Нажав на одну из них, он зафиксирует ее.

Таким же образом можно нанести и другие объекты из пункта «Геометрия» панели инструментов Компас 3D. Теперь воспользуемся пунктом «Размеры» для измерения диаметра окружности. Хотя эту информацию можно узнать и если просто нажать на нее (внизу покажется вся информация о ней). Для этого выберем пункт «Размеры» и выберем «Линейный размер». После этого нужно указать две точки, расстояние между которыми будет измеряться.

Теперь вставим в наш фрагмент текст. Для этого выберем пункт «Обозначения» панели инструментов и выберем «Ввод текста». После этого курсором мыши нужно указать, где будет начинаться текст путем нажатия на нужном месте левой кнопки мыши. После этого останется просто ввести нужный текст.

Как видим, при вводе текста внизу тоже отображаются его свойства, такие как размер, стиль линии, шрифт и многое другое. После того, как фрагмент создан, его нужно сохранить. Для этого достаточно нажать кнопку сохранения на верхней панели программы.

Совет: При создании фрагмента или чертежа сразу же включите все привязки. Это удобно, ведь в противном случае курсор мыши не будет привязываться к какому-то объекту и пользователь просто не сможет сделать фрагмент с прямыми правильными линиями. Делается это на верхней панели по нажатию кнопки «Привязки».

Создание деталей

Для создания детали необходимо при открытии программы и нажатия на кнопку «Создать новый документ» выбрать пункт «Деталь».

Там пункты панели инструментов несколько отличаются от того, что есть при создании фрагмента или чертежа. Здесь мы можем видеть следующее:

1. Редактирование детали. В этом разделе представлены все самые основные элементы, необходимые для создания детали, такие как деталь-заготовка, выдавливание, вырезание, скругление, отверстие, уклон и друге.
2. Пространственные кривые. При помощи этого раздела можно провести линию, окружность или кривую точно так же, как это делалось в фрагменте.
3. Поверхности. Здесь можно указать поверхность выдавливания, вращения, указав на существующую поверхность или создав ее из набора точек, сделать заплатку и другие подобные операции.
4. Массивы. Пользователь получает возможность указать массив точек вдоль кривой, прямой, произвольно или другим способом. Затем этот массив можно использовать для указания поверхностей в предыдущем пункте меню или создавать по ним отчеты.
5. Вспомогательная геометрия. Можно провести ось через две границы, создать смещенную плоскость относительно уже существующей, создать локальную систему координат или создать зону, в которой будут выполняться определенные действия.
6. Измерения и диагностика. При помощи этого пункта можно измерить расстояние, угол, длину ребра, площадь, массо-центровочные и другие характеристики.
7. Фильтры. Пользователь может отфильтровать тела, окружности, плоскости или другие элементы по определенным параметрам.
8. Спецификация. То же самое, что и во фрагменте с некоторыми особенностями, предназначенными для 3D моделей.
9. Отчеты. Тоже знакомый нам пункт.
10. Элементы оформления. Это практически тот же пункт «Размеры», с которым мы познакомились при создании фрагмента. При помощи этого пункта можно узнать расстояние, угловой, радиальный, диаметральный и другие типы размеров.
11. Элементы листового тела. Главным элементом здесь является создание листового тела путем перемещения эскиза в направлении, перпендикулярном его плоскости. Также здесь есть такие элементы, как обечайка, сгиб, сгиб по эскизу, подсечка, отверстие и многое другое.

Самое главное, что нужно понимать при создании детали – это то, что здесь мы работаем в трехмерном пространстве в трех плоскостях. Для этого нужно мыслить пространственно и сразу наглядно в уме представлять, как будет выглядеть будущая деталь. Кстати, практически такая же панель инструментов используется при создании сборки. Сборка состоит из нескольких деталей. К примеру, если в детали мы можем создать несколько домов, то в сборке мы можем нарисовать целую улицу с домами, созданными ранее. Но сначала лучше научиться делать отдельные детали.

Попробуем сделать какую-то простую деталь. Для этого сначала нужно выбрать плоскость, в которой мы нарисуем стартовый объект, от которого потом будем отталкиваться. Нажмите на нужную плоскость и в маленьком окне, которое появится после этого в виде подсказки, нажмите на пункт «Эскиз».

После этого мы увидим 2D изображение выбранной плоскости, а слева будут знакомые нам пункты панели инструментов, такие как «Геометрия», «Размеры» и так далее. Нарисуем какой-то прямоугольник. Для этого выберем пункт «Геометрия» и нажмем на «Прямоугольник». После этого нужно указать две точки, на которых он будет располагаться – верхнюю правую и нижнюю левую.

Теперь на верхней панели нужно нажать на «Эскиз», чтобы выйти из этого режима. При помощи нажатия на колесико мышки можно повернуть наши плоскости и увидеть, что теперь на одной из плоскостей есть прямоугольник. То же самое можно сделать, если нажать «Повернуть» на верхней панели инструментов.

Чтобы сделать из этого прямоугольника объемную фигуру, нужно воспользоваться операцией выдавливания из пункта «Редактирование детали» на панели инструментов. Нажмите на созданный прямоугольник и выберете эту операцию. Если Вы не видите этот пункт, зажмите левую кнопку мыши там, где показано на рисунке ниже и в выпадающем меню выберите нужную операцию. После того, как эта операция выбрана, внизу появятся ее параметры. Главными там являются направление (вперед, назад, в два направления) и тип (на расстояние, до вершины, до поверхности, через все, до ближайшей поверхности). После выбора всех параметров нужно нажать кнопку «Создать объект» в левой части этой же панели.

Теперь нам доступна первая объемная фигура. В отношении нее, к примеру, можно сделать скругление таким образом, чтобы все ее углы были круглыми. Для этого в пункте «Редактирование детали» выберем «Скругление». После этого нужно просто нажать на те грани, которые станут круглыми, а в нижней панели (параметров) выбрать радиус, и снова нажать кнопку «Создать объект».

Далее можно воспользоваться операцией «Вырезать выдавливанием» из того же пункта «Геометрия», чтобы сделать дырку в нашей детали. После выбора данного пункта следует нажать на поверхность, которая будет выдавливаться, выбрать внизу все параметры данной операции и нажать кнопку «Создать объект».

Теперь можно попытаться поставить на получившейся фигуре столб сверху. Для этого откроем ее верхнюю плоскость как эскиз, и нарисуем по центру круг.

Вернемся в трехмерную плоскость путем нажатия на кнопку «Эскиз», нажмем на созданном круге и выберем операцию «Операция выдавливания» в пункте «Геометрия» панели управления. Укажем расстояние и другие параметры в нижней части экрана нажмем кнопку «Создать объект».

После всего этого у нас получилась примерно такая фигура.

Важно: Если панели инструментов в Вашей версии расположены не так, как показано на скриншотах выше, необходимо самостоятельно вывести эти панели на экран. Для этого на верхней панели следует выбрать вкладку «Вид», затем «Панели инструментов» и поставить галочки напротив нужным нам панелей.

Вышеперечисленные задачи является основными в Компас 3D. Научившись выполнять их, Вы научитесь пользоваться этой программой в целом. Конечно, чтобы описать все функциональные особенности и процесс использования Компаса 3D, придется написать несколько томов подробной инструкции. Но и самостоятельно эту программу тоже можно изучить. Поэтому можно сказать, сейчас Вы сделали первый шаг на пути к изучению Компас 3D! Теперь попытайтесь таким же образом нарисовать свой стол, стул, книгу, компьютер или комнату. Все операции для этого уже известны.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Самоучитель Компас-3D v16/15/14/13 описывает сферы применения этой системы, ее конфигурации: машиностроения и приборостроения. Учебник по программе Компас-3D подробно представляет интерфейс программы и ее составных частей. Самоучитель по Компасу содержит скриншоты панелей программы и рабочих окон. Это позволяет не только быстро изучить уроки работы в Компас 3D, но и быстро настраивать удобную конфигурацию Вашей рабочей среды.

В самоучителе Компас-3Д для начинающих располагается материал в форме уроков по трехмерному моделированию и двухмерному черчению. В которых описывается как работать в КОМПАС-3d, а так же показаны все существующие возможности для автоматизации проектирования в Компас-3D, советы, по настройке интерфейса, сведения для начала работы, советы по нанесению размеров на чертеж, редактированию геометрии и многое другое.

Учебник поможет освоится и получить новые знания любому пользователю, который работает в программе Компас-3D: от учеников старших классов и студентов технических ВУЗов до работников на крупных машиностроительных предприятиях.

КОМПАС-3D Home для чайников. Основы 3D-проектирования.

Если вы недавно приобрели принтер, но уже осознали, что печатать чужие модели вам неинтересно, то этот цикл статей для вас. В своих статьях я попробую научить вас создавать собственные модели в программе Компас.

КОМПАС-3D Home — это доступная даже ребёнку система трехмерного моделирования, обладающая полными возможностями профессиональных пакетов.
КОМПАС-3D Home разработана российской компанией АСКОН на основе профессиональной системы КОМПАС-3D, которая существует на рынке уже более 26 лет.
Система полностью русскоязычная, включая все мануалы и справки, что безусловно упростит вам дальнейшее изучение.

Для ознакомления вы можете скачать бесплатную 60-дневную версию КОМПАС-3D Home, сделать это можно на сайте kompas.ru

Видео. Урок 1 (часть первая) – Видео уроки Компас 3D

Заполнив несложную форму, мы получаем на электронную почту ссылку на архив. Скачиваем архив, не забываем распаковать его и устанавливаем программу. Надеюсь этот процесс не будет для вас затруднителен.

При первом запуске появляется окно Вид приложения — просто нажмите Ок. Настройка вам пока не понадобится.

После запуска программы мы видим стартовую страницу:

Создадим деталь — для этого просто кликните соответствующий значок на стартовой странице. Эскиз – основа любой модели. Основой любой операции является эскиз. Эскизы располагаются на плоскостях или гранях модели.

Для построения эскиза необходимо нажать кнопку Эскиз на панели Текущее состояние и выделить нужную плоскость.

После этого вы переходите в режим эскиза — изображение разворачивается на плоскость экрана. В правом углу появляется значок режима эскиза.

Создадим прямоугольник. Для этого выберите команду Прямоугольник в панели Геометрия.

Вы можете либо кликнуть в двух произвольных местах на экране, либо ввести значения с клавиатуры. Введем значение высоты 50 мм — нажмем Enter, затем введем значение ширины 50 мм — нажмем Enter. Кликните в любой точке для размещения получившегося квадрата.

Теперь можно выйти из режима эскиза.
Для этого либо снова кликните на кнопку эскиза на панели Текущее состояние, либо на значок режима эскиза в правом верхнем углу рабочего поля модели.

Операция выдавливания

Теперь у нас есть эскиз, и мы можем выполнить операцию. Запустите команду Операция выдавливания на панели Редактирование детали.

Вы можете либо потянуть за хот-точки в окне модели, либо ввести с клавиатуры значение 50 мм — нажмите Enter для ввода значения. Нажмите кнопку Создать объект или Ctrl+Enter с клавиатуры для создания операции.

У вас получился куб или параллелепипед, в зависимости от ваших действий.

Сохраните его — для этого нажмите Сохранить в стандартной панели или Ctrl+S с клавиатуры. Выберите нужную папку для сохранения.

Чтобы передать вашу модель на принтер, вам необходимо сохранить её в Stl-формат.
Для этого в меню Файл выберите Сохранить как.

В открывшемся окне выберите формат Stl в списке тип файла

После этого кликните на треугольник справа от кнопки Сохранить — в открывшемся списке выберите Сохранить с параметрами.

Откроется окно Параметры экспорта в Stl. В данном случае ничего менять не нужно — просто нажмите Ок.

В открывшемся окне выберите Текстовый и нажмите кнопку Начать запись.

Поздравляю! Ваша первая собственная модель для 3D-печати готова!

Уроки по программе Компас 3D.

---

На этой странице Вы найдете советы, рекомендации и уроки по работе с программой Компас 3D.

У новичков, а зачастую и у опытных пользователей, возникает немало вопросов связанных с работой в этом программном продукте, и мы будем очень рады, если ответы на свои вопросы Вы найдете именно здесь. Возможности программы огромны, но начнем с самого простого, с создания документа Компас 3D. Итак приступим.

1  2  3  4  5  6  7  8  9  10  11  12  13  14  15  16  17

Урок №1. Создание нового документа.

Первым делом запускаем программу нажатием значка на рабочем столе компьютера или через меню «ПУСК» — «Все программы», как Вам удобнее. На экране появится примерно следующее (в зависимости от версии продукта, в данном примере используется Компас-3D V10):

Далее заходим в верхнее меню навигации, нажимаем «Файл»-«Создать»

Или нажимаем соответствующий значек на верхней панели инструментов.

Появится диалоговое окно, в котором мы должны выбрать тип документа, с которым нам предстоит работать, это может быть чертеж, трехмерная модель, сборка и т.д.. Предположим необходимо создать «Чертеж», просто нажимаем на нужную иконку.

После этого откроется лист, на котором мы и будем создавать наш чертеж.

Вот и все, документ Компас для создания чертежа создан. Подобным образом создаются и другие документы.

На этом пока все, на следующем уроке мы научимся открывать и сохранять документы Компас.

Если у Вас есть вопросы можно задать их ЗДЕСЬ.

1  2  3  4  5  6  7  8  9  10  11  12  13  14  15  16  17

Список последних уроков по программе Компас-3D

---

Автор: Саляхутдинов Роман

«БОСК 8.0» Познай Все Cекреты КОМПАС-3D Более 100 наглядных видеоуроков; Возможность быстрее стать опытным специалистом КОМПАС-3D; Умение проектировать 3D изделия (деталей и сборок) любой степени сложности; Гарантии доставки и возврата. >> Читать Полное Описание <<

---

Автор: Саляхутдинов Роман

«БОСК 5.0» Новый Видеокурс. «Твердотельное и Поверхностное Моделирование в КОМПАС-3D» Большая свобода в обращении с поверхностями; Возможность формирования таких форм, которые при твердотельном моделировании представить невозможно; Новый уровень моделирования; Гарантии доставки и возврата. >> Читать Полное Описание <<

---

Автор: Саляхутдинов Роман

«Эффективная работа в SolidWorks» Видеокурс. «Эффективная работа в SolidWorks» поможет Вам: Многократно сократить временя на освоение программы; Научит проектировать 3D изделия (деталей и сборок) любой степени сложности; создавать конструкторскую документацию; проводить инженерный анализ. Поможет быстрее стать грамотным специалистом; Гарантии доставки и возврата. >> Читать Полное Описание <<

---

Автор: Дмитрий Родин

«AutoCAD ЭКСПЕРТ» Видео самоучитель По AutoCAD 60 наглядных видеоуроков; Более 15 часов только AutoCAD; Создание проектов с нуля прямо у Вас на глазах; 365-дневная гарантия >> Читать Полное Описание <<

Библиотека стандартных элементов компас

Как пользоваться КОМПАС-3D v16, машиностроительная конфигурация и как ее включить, обновления, как сделать чертеж? И много другое о КОМПАС-3D v16!

ПРОЕКТИРОВАНИЕ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

При сборке машин, станков, приборов отдельные детали в большинстве случаев соединяют друг с другом резьбовыми крепежными изделиями: болтами, шпильками и винтами.

Все крепежные резьбовые изделия выполняются в нашей стране с метрической резьбой с крупным шагом и изготавливаются по соответствующим стандартам, устанавливающим требования к материалу, покрытию и прочим условиям изготовления этих деталей. При обозначении такой резьбы на чертежах шаг не указывают, записывают только буквенное обозначение типа резьбы М (метрическая) и номинальный (наружный) диаметр резьбы, например: М24.

Для автоматизированного построения чертежей резьбовых соединений следует:

1. В строке управляющего меню в верхней строке экрана выбрать кнопку Менеджер библиотек;

2. В открывшемся окне двойным щелчком открыть папку Машиностроение;

3. Двойным щелчком запустить Конструкторскую библиотеку (рис.119). В Конструкторской библиотеке (рис.120) представлены данные, сгруппированные в разделы: болты, гайки, шайбы и т.д. Чтобы открыть раздел, нужно щелкнуть левой кнопкой на знаке плюс (+), расположенного слева от заголовка раздела, при этом открываются строки подменю: различные виды болтов, гаек и т.д. Для того чтобы свернуть раздел, щелкните на значке минус, появившегося на месте знака плюс после того, как раздел развернулся. Если выделить в списке элемент раздела, то в правой части окна появится его изображение.

3. Для проектирования резьбовых соединений в Конструкторской библиотеке нужно выбрать раздел: Крепежный элемент (рис.120). В открывшемся окне (рис.121) выбираем вкладку Все элементы. Работая в этом разделе, можно составлять различные наборы резьбовых соединений, например, болт+гайка+шайба, шпилька+гайка+шайба, винт+шайба и т.д.

Рис.120 Конфигурация Конструкторской библиотеки

ВЫЧЕРЧИВАНИЕ БОЛТОВОГО СОЕДИНЕНИЯ

В окне Крепежный элемент (рис.121) представлены данные на различные виды крепежных элементов, например, болты различных форм и размеров. После выбора стандарта болта (ГОСТ 7798-70 для всех вариантов) необходимо задать номинальный диаметр (d) его резьбы, выбрав его из базы данных стандартных значений. Ряд открывается, если нажать на небольшой черный треугольник, расположенный справа в окне значений диаметра d. Кроме этого нужно зафиксировать толщину пакета зажимаемых деталей, вводя это значение с клавиатуры. Можно не фиксировать толщину пакета, при этом болт на чертеже будет «резиновый», его можно растянуть до нужной длины. Шаг резьбы болта выбирать крупный.

Рис.121 Выбор болта в окне Крепежный элемент

Заканчивать выбор болта необходимо нажатием черной верхней стрелки окна, направленной вправо. При этом в правом окошечке появляется изображение первого элемента набора — болта. Если какой-то элемент требуется из набора исключить, нужно его название выделить в среднем окне цветом и щелкнуть на клавише клавиатуры Delete или нажать на стрелку направленную влево.

Спецификацию для сборочного чертежа болтового соединения мы будем вычерчивать не в автоматическом режиме, а вручную, поэтому кнопку Создать объект спецификации включать не надо.

На чертеже болтовое соединение можно вычертить без средней части, если соединяемые детали вычерчиваются без разреза, и со средней частью, если детали разрезаны (болт, гайка, шайба на сборочных чертежах считаются не рассеченными).

В лабораторной работе предусмотрено использование разреза, поэтому нужно выбрать изображение как верхней, так и средней, нижней части болтового соединения.

В этом же окне можно выбирать также и вид: главный, сверху, слева и т.д. В лабораторной работе предусматривается построение вида спереди и вида сверху болтового соединения в разрезе. Вначале строится вид спереди, затем нужно вновь вернуться в библиотеку для построения вида сверху. Для построения вида сверху нужно щелкнуть, т.е. включить флажок в кружке слева от строки Вид сверху .

Для построения контура отверстия в деталях под болт следует включить флажок в окне

Отверстие (рис.122).

ВЫБОР ШАЙБЫ

Выбор шайбы осуществляется аналогично выбору болта. Для всех вариантов индивидуальных заданий выбираем плоские шайбы по ГОСТ 11373-78. Программа построена таким образом, что необходимый размер шайбы и гайки выбирается автоматически в зависимости от диаметра резьбы болта. В нижней части окна появляется изображение шайбы, нужно нажать на верхнюю стрелку вправо, и на изображение болта наложится изображение шайбы (рис.122).

Рис.122 Выбор шайбы

ВЫБОР ГАЙКИ

В лабораторной работе необходимо выбирать гайки шестигранные, нормальные по ГОСТу 5915-78. Все размеры гайки система подберет сама в автоматическом режиме в зависимости от размера болта. Нажав на черную нижнюю стрелку, мы тем самым добавим ее в создаваемый набор элементов (рис.123). Созданный набор элементов в случае необходимости можно сохранить в памяти для дальнейшего использования, для этого нужно перейти на вкладку Элементы набора и нажать кнопку С охранить набор .

Рис.123 Выбор гайки

ПОСТРОЕНИЕ ЧЕРТЕЖА БОЛТОВОГО СОЕДИНЕНИЯ

После создания набора элементов соединения нужно нажать кнопку ОК . Система на поле чертежа сформирует фантомное изображение соединения, которое перемещается по чертежу вместе с курсором. В нужном месте зафиксировать щелчком левой кнопки положение первой точки привязки объекта, повернуть изображение под нужным углом и окончательно зафиксировать изображение на чертеже. Достроить затем вид сверху, все лишние линии удалить, используя на странице инструментальной панели в меню Редактирование кнопку У сечь кривую между двумя точками. Заштриховать соединяемые детали.

На сборочных чертежах наносят небольшое количество основных размеров (габаритные, установочные, монтажные и т.д.), так как по этим чертежам не изготавливают детали. На чертеже болтового соединения следует нанести только габаритные размеры соединяемых деталей (пакета), остальные размеры деталей наносить не нужно, они используются только для построения изображения соединяемых болтовым комплектом деталей. Образец чертежа болтового соединения приведен на рис.128.

НАНЕСЕНИЕ ПОЗИЦИЙ НА СБОРОЧНОМ ЧЕРТЕЖЕ

Чертеж болтового соединения является сборочным чертежом, на котором изображены несколько деталей, соединенных друг с другом. По сборочным чертежам можно представить конструкцию изделия, характер соединения деталей. Сборочные чертежи сопровождаются текстовым документом – спецификацией.

Спецификация – это текстовый документ, в котором перечисляются входящие в изделие пронумерованные детали. Номера ( позиции ) деталей располагают на одной горизонтали или вертикали. Первые номера присваивают самым крупным деталям, последние – стандартным изделиям. Линии-выноски позиций нельзя пересекать размерными линиями и ориентировать параллельно штриховке.

Для нанесения позиций следует на Компактной инструментальной панели Обозначения выбрать кнопку Обозначение позиций (рис.124).

Рис.124 Обозначение позиций

После включения кнопки Обозначение позиций укажите на чертеже точку, на которую будет указывать полка-выноска. Затем щелкните мышью в том месте, где будет располагаться полка с номером позиции. Чтобы зафиксировать (запомнить) положение позиций на чертеже следует нажать кнопку С оздать объект , расположенную левее кнопки Стоп .

Первые номера присваиваются соединяемым деталям, а затем в алфавитном порядке нумеруются стандартные изделия.

Система автоматически последовательно нумерует позиции, однако имеется возможность для ручного ввода чисел и использования многоярусной полки-выноски для стандартных изделий. Для этого режима нужно щелкнуть в поле Текст (ввод текста) в Панели свойств внизу экрана (рис.125).

Рис.125 Панель свойств команды Обозначение позиций

В появившемся окне В ведите текст (рис.126) с клавиатуры последовательно ввести номера позиций для каждой полки, нажимая каждый раз после ввода числа клавишу Enter .

Рис.126 Введение номеров позиций для многоярусной полки

Для изменения номеров или расположения позиций на чертеже необходимо их выделить щелчком левой кнопки при погашенной кнопке Стоп . При этом позиция выделится зеленым цветом, появятся управляющие черные узелки, за которые можно перемещать позицию. Чтобы удалить позицию, ее следует щелчком мыши выделить и нажать клавишу Delete .

Чтобы внести изменения в числа, нужно сделать двойной щелчок на позиции при отключенной клавише Стоп , позиция выделится розовым цветом, и станет доступно окно ввода текста в строке параметров внизу экрана.

Позиции на чертеже должны быть расположены либо друг под другом вертикально на одной линии, либо горизонтально. Для выравнивания построенных позиций их нужно все сразу выделить при отключенной кнопке Стоп щелчками левой кнопки, удерживая при этом нажатой кнопку Shift на клавиатуре. Затем раскрыв кнопку Обозначение позиций , выбрать строку В ыровнять позиции по горизонтали или Выровнять позиции по вертикали (рис.124). Щелчком в нужной точке заканчивается выравнивание позиций.

Создание спецификаций в программе КОМПАС возможно в ручном и автоматизированном режиме. В лабораторной работе №6 из-за недостатка времени на подробное изучение программы спецификацию можно создавать самым простым способом в ручном режиме. Для этого в меню команды Сервис выбираем строку Параметры , затем в открывшемся окне из пункта Параметры листа выбираем Оформление (рис.127). В открывшемся окне представлены различные варианты оформления чертежей, нам следует выбрать строку:

Спецификация. Первый лист. ГОСТ 2.106-96 Ф1

На экране появится стандартная разграфленная таблица (рис.129), для входа в режим заполнения следует два раза щелкнуть левой кнопкой мыши в любой строке спецификации.

Рис.127 Оформление чертежей

В соответствии со стандартом содержание спецификации болтового соединения делится на разделы:

Заголовок каждого раздела записывается посередине графы Наименование и подчеркивается тонкой линией. Заголовок отделяется от объектов спецификации пустой строкой. В конце раздела оставляют 1-2 пустые резервные строки.

Каждая крепежная деталь имеет условное обозначение, записываемое в спецификацию, в котором отражаются: форма, основные размеры детали, класс прочности и покрытия. В учебных чертежах данной лабораторной работы рекомендуется:

• использовать все резьбовые изделия первого исполнения, которое не отражается в условном обозначении;
• в условном обозначении изделия не отражать класс прочности и вид покрытия, предохраняющего изделие от коррозии.

Приемы автоматизированного построения чертежей деталей типа ВАЛ рассмотрим на примере применения библиотеки КОМПАС — Shaft 2 D . С ее помощью построим чертежи и твердотельные модели вала и гайки (рис.130 и 131). Так как построенные модели будут использоваться в уроке №7 для построения сборочного чертежа, их обязательно следует сохранить в памяти компьютера.

Рис.130 Чертеж и модель вала

Рис.131 Чертеж и модель гайки

Двойным щелчком раскроем папку Расчет и построение (рис132), в которой откроем библиотеку КОМПАС- Shaft 2 D и затем выберем раздел Построение вала (рис.133).

Рис.132 Библиотека Расчет и построение

Рис.133 Выбор раздела Построение вала

В открывшемся окне (рис.134) следует щелкнуть по кнопке Новый вал. Откроется окно Выбор типа отрисовки вала (рис.135). Обе детали, которые нам предстоит построить, имеют сквозные отверстия, поэтому выбираем строку Вал в разрезе.

Рис.134 Построение нового вала

Рис.135 Выбор типа отрисовки вала

На экране появится курсор в виде перекрестия, компьютер ждет, что этим перекрестием будет зафиксирована самая левая точка вала на чертеже. Дальнейшие построения вала будут вестись вправо от указанной точки. Если точка указана неудачно, то впоследствии чертеж детали можно выделить и сдвинуть в нужное место. После того, как будет указано крайнее левое положение вала, на экране откроется окно (рис.136) для построения наружной поверхности вала (поле Внешний контур) и различных по форме отверстий в вале (поле Внутренний контур).

Рис.136 Построение внешнего и внутреннего контура вала

Внешний контур детали создается последовательно отдельными ступенями, которые могут иметь цилиндрическую, коническую, шестигранную, квадратную или сферическую форму. Для первой детали — Вал построение начнем с цилиндрической ступени, ее диаметр 40 мм и длину 60 мм зададим в открывшемся окне (рис.137). При необходимости возможно на торцах ступени сделать притупление в виде фасок. Построение ступени заканчивается при нажатии на кнопку Ок . На поле чертежа автоматически вычерчивается цилиндрическая ступень вала.

Рис.137 Построение цилиндрической ступени вала

Если имеется необходимость, то на построенной цилиндрической ступени с помощью кнопки Дополнительный элемент (рис.138) можно вычертить:

4. Шпоночные пазы;

6. Кольцевые пазы;

Рис.138 Дополнительные элементы ступеней

Следующая ступень вала имеет шестигранную форму, ее построение показано на рис.139.

Рис.139 Построение шестигранной ступени вала

Внутренний контур детали может быть различных форм. На рис.140 показаны возможные формы отверстий.

Рис.140 Построение внутреннего контура деталей

У заданного вала внутренний контур представляет собой сквозное квадратное отверстие длиной 80 мм и со стороной квадрата 20 мм, построение которого представлено на рис.141.

Рис.141 Построение сквозного квадратного отверстия

На чертеже автоматически построен лишь один вид спереди с разрезом, для построения вида слева следует из меню кнопки Дополнительные построения (рис.142) выбрать строку Построить вид слева. Если на построенном виде слева не будет отображен контур отверстия, его следует достроить вручную.

Для автоматического построения твердотельной модели используется кнопка Генерация 3- D модели (рис.142).

Заканчивается построение нажатием на кнопку Сохранить вал и выйти.

На построенном чертеже вала нанести осевые линии, размеры, заполнить основную надпись. Чертеж и модель сохранить в памяти компьютера.

Рис.142 Создание вида слева и твердотельной модели детали

У второй заданной детали – гайки – внешний контур представляет собой шестигранник длиной 40 мм и размером под ключ, равным 55 мм. Построение внешнего контура гайки показано на рис.143.

Рис.143 Построение внешнего шестигранного контура гайки

Внутренний контур гайки – цилиндрическое отверстие диаметром 40 мм и длиной 40 мм, построение отверстия в гайке показано на рис.144.

Рис.144 Построение цилиндрического отверстия гайки

Так же как и для вала с помощью кнопки Дополнительные построения создадим вид слева и твердотельную модель гайки, оформленный чертеж и модель сохраним в памяти компьютера.

Урок №6

Цели урока:

·освоить приемы автоматизированного построения чертежей резьбовых соединений с применением Конструкторской библиотеки.

·освоить способы автоматизированного построения чертежей деталей с применением библиотеки КОМПАС Shaft 2D.

Существует огромное количество деталей и узлов, подобных по форме и отличающихся лишь своими параметрами – размерами. Для упрощения и ускорения разработки чертежей, содержащих типовые и стандартизованные детали (крепеж, пружины, подшипники, резьбовые отверстия, канавки, электрические схемы, строительные конструкции и т.п.) очень удобно применять готовые библиотеки.

Библиотека – это программный модуль, приложение, созданное для расширения стандартных возможностей системы КОМПАС-3D. Библиотека представляет собой ориентированную на конкретную задачу подсистему автоматизированного проектирования, которая после выполнения проектных расчетов формирует готовые конструкторские документы или их комплекты.

Рис.119 Менеджер библиотек

Типичными примерами приложений являются библиотеки для автоматического построения изображений часто встречающихся геометрических фигур, гладких и резьбовых отверстий, библиотеки стандартных машиностроительных элементов и крепежа, значительно ускоряющие проектирование сборочных моделей и оформление сборочных чертежей.

В КОМПАС-3D существует специальная система для работы с библиотеками – Менеджер библиотек.

Подключение библиотек

Для подключения библиотеки к КОМПАС-3D выполните следующие действия.

1. Нажмите на кнопку Менеджер библиотек (рис.119). На экране появится окно Менеджера библиотек, в левой части которого отображается список разделов Менеджера библиотек. Для того чтобы посмотреть содержимое раздела следует щелкнуть по его названию, в правой части окна отобразится структура раздела.

2. Выберете нужную библиотеку и два раза щелкните мышью по названию библиотеки. В прямоугольном поле рядом с названием библиотеки появляется красная “галочка” – признак того, что библиотека подключена. Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается серым цветом, если нет – голубым.

На рис.119 в левой части окна показаны библиотеки системы КОМПАС, в правой части – содержимое библиотеки Машиностроение.

Как пользоваться КОМПАС-3D v16

Для применения программы необходимо, прежде всего, правильно установить САПР, а также произвести настройку интерфейса, чтобы получить доступ к наиболее часто используемым функциям. Детально эти моменты описываются в предыдущей статье «Обзор КОМПАС-3D v16 – системные требования, установка, интерфейс и настройка КОМПАС-3D v16».

Если вы не знаете, как рисовать в КОМПАС-3D v16, то рекомендуем скачать официальное руководство для пользователей, которое есть в наличии на сайте ПО компании АСКОН. Чертеж в КОМПАС-3D начинается с создания детали, разработки эскиза и дальнейшей работы с ним в различных плоскостях.

Характеристики

Каталог «Стандартные Изделия: Детали, узлы и конструктивные элементы» содержит обширный перечень изделий.

Основные характеристики

Назначение

Проектирование и разработка документации

Версия

Библиотека Стандартные Изделия: Детали, узлы и конструктивные элементы

Срок использования

Бессрочное

Форма поставки

Конверт с лицензией

Объект лицензирования

Рабочая станция

Количество лицензируемых объектов

1

Совместимость

с версиями ОС

Windows 7 Professional/7 Home Premium/7 Home Basic/7 Ultimate/Vista Business/Vista Home Premium/Vista Home Basic/Vista Ultimate/XP

актуальная версия

для КОМПАС-3D V14

Особенности

Подшипники и детали машин

Каталоги предназначены для автоматизации моделирования изделий и узлов механических передач: редукторов, подъемно-транспортных устройств и т.п. Содержит элементы механических передач (подшипники шариковые и роликовые, манжеты и шпонки, оси и т.п.)

Детали и арматура трубопроводов

Каталог для КОМПАС-3D содержит модели деталей трубопроводов: фланцы, отводы, тройники, заглушки и т. п., а также детали крепления трубопроводов (скобы, хомуты и т. д.). Модели снабжены контрольными и присоединительными точками для использования в приложении Трубопроводы-3D. Каталог для КОМПАС-График содержит 2D-изображения деталей трубопроводов.

Детали пневмо- и гидросистем

Каталоги предназначены для автоматизации подготовки конструкторской документации при проектировании соединений с уплотнением по наружному или внутреннему конусу. Включают детали трубопроводов пневмо- и гидросистем (гайки накидные, штуцеры, ниппели, крестовины, тройники и т. п.)

Изделия по ОСТ 92

Каталоги содержат типовые элементы, соответствующие отраслевым стандартам аэрокосмической промышленности (крепежные элементы по ОСТ 92).

Элементы станочных приспособлений

Каталоги предназначены для работ по проектированию технологической оснастки, содержат обширный набор элементов станочных приспособлений.

Детали и узлы сосудов и аппаратов

Каталоги содержат различные детали и узлы сосудов и аппаратов (фланцы, днища, устройства строповые, опоры, лапы и т. д.)

Конструктивные элементы

Каталог содержит различные конструктивные элементы, широко применяемые в машиностроении (канавки, отверстия, проточки, шлицы, шпоночные пазы и т. д.).

(20)

АСКОН Библиотека стандартные Изделия: Детали, узлы и конструктивные элемент сертифицирован для продажи в России.Изображения товара, включая цвет, могут отличаться от реального внешнего вида.Комплектация также может быть изменена производителем без предварительного уведомления.Данное описание не является публичной офертой.

АСКОН Библиотека стандартные Изделия: Детали, узлы и конструктивные элемент – фото, технические характеристики, условия доставки по Санкт-Петербургу. Для того, чтобы купить АСКОН Библиотека стандартные Изделия: Детали, узлы и конструктивные элемент в интернет-магазине XcomSpb.ru, достаточно заполнить форму онлайн заказа или позвонить по телефонам: +7 (812) 740-11-10.

ВАРИАНТЫ ЛИЦЕНЗИЙ И ЦЕНЫ: Цена за 1 лицензию: 32 000,00 ₽ Скидка: Обновления КОМПАС-3D v16 Чтобы установить актуальные обновления для ПО, вы можете приобрести пакет обновлений КОМПАС-3D v16. При апгрейде системы трёхмерного моделирования вы получите все доступ ко все новым функциям ПО. Также рекомендуем вовремя позаботиться о продлении лицензии, если вы не планируете обновляться до последней версии, а срок действия лицензионного ключа заканчивается. Как сделать чертеж в КОМПАС-3D v16 Для создания чертежа в программе необходимо создать новый файл, именно с него начинается любое формирование чертежа в САПР. Перейдите к меню «Файл» и выберите пункт «Чертеж». При создании вы можете выбрать различные форматы, например, А4, выбрать вид с модели (сверху, снизу), масштаб и обозначить другие необходимые моменты. Анимация в КОМПАС-3D v16 позволяет имитировать движение различных механизмов, процессов сборки-разборки, проверку соударений элементов. Таким образом, данная функция после создания чертежа облегчает процесс проектирования, а также может использоваться в рекламных целях. КОМПАС-3D v16 не устанавливается Если у вас не получается произвести инсталляцию программы, рекомендуем проверить ПО на наличие официального лицензионного ключа. Также при затруднениях с установкой, ознакомьтесь с рекомендациями, приведенными в предыдущем обзоре SoftMagazin о КОМПАС-3D v16. Купить Справочники и стандартные изделия (машиностроение) в СНАБСОФТ Если Вы не нашли необходимую лицензию на программу Справочники и стандартные изделия (машиностроение), планируете купить другую версию программы или Вас не устраивает стоимость лицензии Справочники и стандартные изделия (машиностроение), уточняйте возможность поставки, наличие и цены по телефонам: 8 (800) 5-508-508 8 (495) 744-32-87 E-mail: [email protected]Наши специалисты подберут для Вас оптимальное решение! КОМПАС-3D v16 тормозит Windows 10 Согласно информации, представленной на официальном сайте производителя КОМПАС-3D v16 – компании АСКОН, программа имеет совместимость с ОС Windows 10. Однако до сих пор могут возникать неполадки при работе, которые имеют отношение к некорректной работе драйверов на видеокартах NVIDIA. В этом случае рекомендуется отключить опцию «Использовать аппаратное обновление». Как удалить КОМПАС-3D v16 полностью Как правило, для удаления программы достаточно стандартных средств, которые предусмотрены в ОС. Однако при установке нескольких версий одновременно на компьютер, могут возникнуть проблемы с корректной работой программы. В таком случае необходимо произвести полную деинсталляцию в несколько этапов. Для начала нужно выполнить стандартное удаление, через Пуск-Панель Управления. Следующим этапом будет удаление КОМПАС (всех его папок) с жёсткого диска. Для этого нужно зайти в директорию Program Files и удалить папку ASCON. Также может потребоваться удалить файлы конфигураций. Для окончательной деинсталляции программы удалите записи реестра, запустив редактор реестра. Автор: softmagazin.ru

Подробная инструкция, как установить «КОМПАС-3D»

В отличие от недалекого прошлого, в наше время компьютеры внедрились не только в жизнь обычных людей, способствуя решению простеньких задач: развлечься, пообщаться, узнать рецепт блюда, но и в профессиональные круги. Например, любой инженер без особого труда может установить себе на компьютер программу «КОМПАС-3D» и выполнять все чертежи именно в ней, а не используя старую добрую бумагу, карандаш и линейку. Это, несомненно, хорошо, но для начала программу нужно инсталлировать, как это было замечено ранее.

В этой статье рассказано, как установить «КОМПАС-3D V16», однако это совсем не значит, что вы не сможете применить данное руководство к другим версиям программы. Возможно, отличаться будут некоторые элементы интерфейса установщика, а в остальном инструкция общая.

Начало установки

Первым делом, до того, как устанавливать «КОМПАС», необходимо сделать некоторые приготовления:

1. Загрузите на свой компьютер установочный файл. Делать это необходимо исключительно с официального сайта разработчика, так как на других ресурсах возрастает шанс установить взломанную версию ПО, напичканную всяческими вирусами.
2. После того как вы загрузите установочный файл, его необходимо найти. По умолчанию все загружаемые файлы сохраняются в папке «Загрузки», если вы меняли путь для сохранения, то перейдите в ту, которую выбирали самостоятельно.
3. Открыв папку с установщиком, который подписан KOMPAS_16.0.10×64.exe, вам необходимо его запустить от имени администратора. Для этого достаточно нажать ПКМ по названию и выбрать соответствующий пункт в появившемся меню.

После этого откроется окно инсталлятора, соответственно, можно переходить непосредственно к установке ПО.

Выбор параметров установки

Итак, перед вами находится окно инсталлятора. Теперь перейдем непосредственно к тому, как установить «КОМПАС» на компьютер:

1. В первую очередь вас попросят указать папку для временных файлов. По умолчанию она располагается на системном диске в директории Temp, вы же можете изменить путь к ней, нажав по кнопке с изображением желтой папки. Рекомендуется ничего не изменять и просто нажать кнопку ОК.
2. Начнется распаковка этих самых временных файлов в указанную директорию. Дождитесь завершения данного процесса.
3. Появится меню установщика, в котором, выбрав нужную вам категорию (машиностроительную, приборостроительную, строительную или электрик), вы можете установить узкоспециализированную версию программы. Мы же в инструкции будем устанавливать обычную версию, соответственно, нажмите «Установить КОМПАС-3D V16».
4. Снова подождите, пока установщик применит выбранные параметры и отобразит окно «Мастера установки». В нем вам надо нажать кнопку «Далее».
5. Появится окно с лицензионным соглашением. Вам его необходимо принять, иначе установка не продолжится. Для этого установите галочку напротив соответствующего пункта и нажмите кнопку «Далее».
6. Введите свое имя и название организации. Если вы собираетесь использовать ПО в домашних условиях, тогда второе поле оставьте пустым.
7. Теперь вам на выбор предложено выбрать тип установки: «Полная» или «Выборочная». Второй вариант подразумевает выбор или отказ от дополнительных компонентов. Если вы разбираетесь во многих аспектах черчения, тогда выбирайте второй пункт и определите нужные для вас инструменты, в противном случае установите отметку напротив «Полная» и нажмите кнопку «Далее».
8. Остается лишь указать папку, в которую будут помещены все файлы программного обеспечения. Если вы не знаете, куда именно хотите их разместить, выберите путь по умолчанию и нажмите кнопку «Далее».

Это еще не конец инструкции, как установить «КОМПАС», но самые важные действия мы уже проделали.

Завершение установки

Все приготовления сделаны, теперь остается лишь нажать кнопку «Установить», после чего запустится соответствующий процесс. В зависимости от мощности вашего компьютера он может длиться долго или завершиться спустя нескольких минут.

Как только полоса прогресса дойдет до конца, вы можете завершить установку и закрыть окно инсталлятора, для этого нажмите кнопку «Готово». Вот теперь вы знаете, как установить «КОМПАС» на свой компьютер.

Заключение

Установленный «КОМПАС-3D» можно запустить из меню «Пуск» или же с рабочего стола, нажав двойным кликом по ярлыку программы. После этого появится приветственное окно, где вам расскажут, как пользоваться приложением.

Создание чертежа в Компас 3D по модели детали.: pavel_samuta — LiveJournal

Трехмерное моделирование можно просто определить как процесс создания трехмерного цифрового визуального представления реального объекта с использованием специализированного компьютерного программного обеспечения. Думайте об этом как о реалистичном рисовании, но с гораздо большей сложностью, потому что вы можете включать в модель данные в реальном времени и взаимодействовать с объектом с помощью компьютера. Как и физическая модель, объект можно вращать, переворачивать, взрывать или манипулировать различными способами на экране.

Из 3D-модели можно быстро создать чертеж. Некоторые производители программного обеспечения продают свои 3D-программы и 2D-программы в виде отдельных пакетов, но есть много таких, которые объединяют их в один, как Компас 3D. Здесь стоит отметить, что Компас позволяет работать с чертежом, не закрывая и редактировать при необходимости 3D модель, пользоваться некоторыми преимуществами по оформлению чертежей: создавать 2D проекции, включая изометрию, выполняя всевозможные разрезы и виды трехмерной детали. Программа открывает файлы других форматов трехмерных моделей, но желательно чтобы трехмерная модель была выполнена в Компас 3D, чтобы не возникло вопросов  при построении разрезов.

Создание чертежа в Компас 3D по модели детали.

Из 3D в 2D

Помимо графического изображения, чертеж содержит рамку, основную надпись, знак неуказанной шероховатости и технические требования. Геометрическая характеристика листа— формат. Она включает в себя собственно формат (А4, А3 и т.д), а также кратность и ориентацию.

При создании нового чертежа в нем автоматически создается первый лист. При необходимости вы можете добавить листы. Это можно сделать в любой момент работы над чертежом. Если чертеж включает несколько листов, то для каждого из них можно задать собственный формат в Менеджере документа, а также выбрать нужный тип основной надписи.

Если создан документ, типа «Чертеж», сначала выбираем формат чертежа и его ориентацию, оформление, количество листов в «Менеджере документов», далее в меню «Вставка» — «Вид с модели» — «Стандартные» создаем стандартные виды чертежа.

Менеджер документов в Компас 3D, выбираем формат, ориентацию и оформление.

Команда «Стандартные виды» позволяет выбрать существующую (сохраненную на диске) трехмерную модель и создать в активном документе чертеж этой модели, состоящий из одного или нескольких стандартных ассоциативных видов.

Ассоциативный вид — вид чертежа, ассоциативно связанный с существующей моделью (деталью или сборкой). При изменении формы, размеров и топологии модели изменяется и изображение во всех связанных с ней видах.

Для вызова команды нажмите кнопку Стандартные виды на инструментальной панели Виды или выберите ее название в меню «Вставка» — «Вид с модели».

На экране появится диалог, в котором следует выбрать модель. После того, как модель выбрана, в окне чертежа показывается фантом изображения в виде габаритных прямоугольников видов.

Вставка видов детали с 3D модели

Кнопка «Схема» видов на вкладке «Параметры» Панели свойств позволяет изменить набор стандартных видов выбранной модели.

В поле Файл-источник отображается полное имя файла выбранной модели. С помощью кнопки Выбрать другую модель вы можете указать другой файл модели, виды которой требуется разместить в чертеже.

При создании стандартных видов вы может воспользоваться автоматическим подбором масштаба. Для этого нажмите кнопку «Подобрать». Из стандартного ряда будет выбран масштаб, при котором все виды, указанные для построения, полностью умещаются на чертеже выбранного формата. При подборе коэффициента масштабирования учитываются области чертежа, занятые основной надписью и другими элементами оформления.

После выбора нужных стандартных видов и их настройки укажите положение точки привязки изображения — начала координат главного вида.

Свойства трехмерной детали.

В активный документ будут вставлены виды модели, в основную надпись чертежа передадутся следующие сведения из трехмерной модели:

1. обозначение чертежа детали,
2. наименование чертежа детали,
3. масса детали считается автоматизированно или принудительно,
4. материал изделия.

Для того чтобы масштаб был привязан к виду модели два нужно добавить во вкладке «Масштаб» активную ссылку на вид требуемый модели.

Указание масштаба активной ссылкой с вида модели

Преимущества трёхмерных элементов оформления модели

Возможность создания трёхмерных элементов оформления позволяет внести в 3D модель не только геометрическую (тверды тела, поверхности, точки, поверхности), но и технологическую и другую информацию, которая впоследствии может быть использована при построении чертежей по 2D проекциям, а также в других приложениях, например, в модулях технологического проектирования или создания управляющих программ для ЧПУ.

Графические и другие данные перенос с трехмерной модели.

*Почему в Компасе не создается чертеж из 3D модели?

Модель состоит из поверхностей.

В основном вопрос возникает из того что по умолчанию в отображении модели включены только твердые тела, если ваша модель состоит из поверхностей то следует включить функцию Поверхности в окошке Объекты интерфейса КОМПАС 3D.

Например, если какой-то размер между гранями или размер на цилиндрической грани (радиус или диаметр) имеет допуск или дополнительные текстовые строки, то при построении размера на чертеже при выборе соответствующих линий на проекции эта информация будет автоматически передаваться размеру на 2D проекции через функцию Эллементы оформления интерфейса КОМПАС 3D. То же самое происходит при простановке обозначения шероховатости на грань – в случае создания обозначения шероховатости на соответствующих линиях изображения 2D проекции, параметры шероховатости будут взяты с 3D модели

Функции местный разрез, разрыв вида, выносной вид, вид по стрелке доступны в меню Вставка Компаса 3D, виды автоматически строятся в проекционной связи.

Вставка Компаса 3D

Все виды связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде.

Функции местный разрез, разрыв вида, выносной вид, вид по стрелке доступны в меню Вставка Компаса 3D, виды автоматически строятся в проекционной связи.

Для любого вида можно указать, какие объекты модели не требуется отображать в нем. Это могут быть тела, поверхности или созданные в модели элементы оформления (условные изображения резьбы, размеры, обозначения).

Для удобства управления видами рекомендуется использовать Дерево построения чертежа.

Технические требования являются частью чертежа. Они дополняют графическую информацию, содержащуюся в видах и сечениях, и позволяют изготовить деталь или узел в точном соответствии с замыслом инженера конструктора и требованиям нормативных документов.

Закончите оформление чертежа  по уже готовой 3D модели, оформлением технических требований: Меню — Вставка — Технические требования — Ввод. Вы можете настроить параметры технических требований документа, которые будут использоваться по умолчанию.

Вставка технических требований чертежа.

Знак неуказанной шероховатости практически всегда присутствует на чертежах машиностроительных деталей. Для простановки знака неуказанной шероховатости на чертеже вызовите команду: Вставка — Неуказанная шероховатость — Ввод.

Знак неуказанной шероховатости практически всегда присутствует на чертежах машиностроительных деталей.

Все, чертеж трехмерной детали в программе Компас 3D готов!

Чертежа в Компас 3D по модели детали готов.

You can choose several answers

Poll results is visible to all

Одна машина может сделать работу пяти обычных людей; ни одна машина не сделает работу одного незаурядного человека.

Я стремлюсь предоставлять клиентам опыт, который обретает доверие и заставляет возвращаться для дальнейшего сотрудничества.

Инженерная поддержка ваших идей, инициативность и предоставление социально ответственных и культурно значимых ответов на самые сложные запросы.

Моя миссия — принять потребности и видение клиента и воплотить его в реальность, которая является конструктивной, реализуемой, соответствует его бюджету. Если у вас есть необходимость в создании высококачественного чертежа ISO, DIN, ANSI, ЕСКД или трехмерной модели в Автокад, Компас 3D?  Для обсуждения именно вашего варианта чертежа, Вы можете связаться и поддерживать со мной связь с помощью электронной почты. И мы детально обсудим ваш проект. Контакты указаны в профиле блога. Испытайте мои навыки и опыт обслуживания клиентов — свяжитесь удобным способом, чтобы обсудить ваш следующий проект сегодня.

Инженер конструктор — Ремонт и строительство, Компьютеры и IT, … — Яндекс.Услуги

yandex.ru

Если у вас есть, что добавить по теме, не стесняйтесь. Делитесь тем, что вам интересно!

Главная » Все статьи » Создание чертежа в Компас 3D по модели детали.

Старая обучающая версия 3D-компаса. Бесплатные обучающие версии. Поддержка работы в «облаке»

«Компас-3D» — система трехмерного проектирования, разработанная российской компанией АСКОН.

Ключевая особенность продукта — использование собственного математического ядра C3D и параметрических технологий, разработанных специалистами АСКОН.

Compass-3D обеспечивает поддержку наиболее распространенных форматов 3D-моделей (STEP, ACIS, IGES, DWG, DXF), что позволяет организовать обмен данными со связанными организациями и клиентами с использованием любой системы CAD / CAM / CAE.

История развития продукта

2019

Компас-3D V18 Home

• Ускорение и качественная картинка на экране

Пользователи Compass-3D V18 Home получат такое же ускорение, как и пользователи профессиональной версии. Модель любой сложности легко будет вращаться даже на не самых мощных компьютерах, а при вращении не превратится в один большой куб, утверждает разработчик.

Реалистичная прозрачность стала визуально более правильной: прозрачные части не сливаются между собой, точнее отображает частичную прозрачность тел.

Модель будет намного более гладкой благодаря появившимся настройкам точности рисования и отображения.

• Параметризация прямоугольников и многоугольников относительно центра

Прямоугольники и многоугольники параметризуются относительно центра. Таким образом, пользователю не нужно параметризовать себя.

• Проекция генераторов вращения

В эскизе появилась возможность проецировать формирующиеся тела вращения в один клик.Для этого пользователю не нужно делать дополнительных построек.

Установка размера иконок и текста доступна прямо из окна компаса. Пользователи с плохим зрением смогут настроить удобный размер иконок. Это также сохраняет возможность регулировать размер значков из-за изменения размера системного шрифта в операционной системе. Обе настройки могут работать вместе.

Появилась возможность расположить заданные команды в одну, две или три строки.

Кроме того, можно практически полностью отключить интерфейс, чтобы модель считалась.

• Работа со сборками любой сложности

Это стало возможным благодаря функции «макет». Он упрощает чрезмерно сложные компоненты, заменяет геометрию тяжелого компонента другой более простой моделью с сохранением свойств оригинала и обеспечивает эффект «непрерывного вращения» объемной сборки.Свойства компоновок компонентов совпадают со свойствами исходных компонентов. Благодаря этому актуален будет отчет или спецификация сборки, состоящая из макетов. Файл макета необходимо создать заранее.

Компас-3D V18 Home расширенный групповой поиск. Набранная часть имени команды выделяется синим цветом, а под командами в меню отображается их расположение. Со слов разработчика, это поможет быстрее найти нужные команды и запомнить их местонахождение.

Добавлен алфавит «Принятие работы по компасному графику». Азбука поможет как новичкам, так и опытным пользователям познакомиться с особенностями работы с чертежами, облегчающими работу.

Как отметили в Ascon, система Compass-3D Home предназначена исключительно для личного некоммерческого использования и может быть установлена ​​только на домашних компьютерах частных лиц.

Компас-3D v18.1

26 февраля 2019 года компания Askon объявила о выпуске обновлений SP1 для версии V18, благодаря которым compass-3D стал еще быстрее, надежнее и функциональнее.

Помимо большого количества улучшений, в пакет обновлений вошло более 40 надстроек в области 3D-моделирования, 2D-проектирования, интерфейса, а также в приложениях для машиностроения и строительства. Разработчик представляет некоторые из них:

• Графическая область может быть увеличена за счет автоматического скрытия боковых панелей (параметров, дерева документа и т. Д.). В то же время, когда вы вызываете любую команду, панель параметров появляется автоматически и остается на экране до тех пор, пока команда не будет завершена.

• Компас-3D научился проецировать «опоры» криволинейных граней на эскиз. Благодаря этому можно привязать геометрию в эскизе к линиям эссе желаемой поверхности. Важно, чтобы при изменении формы или положения этой поверхности эскиз также перестраивался. Также в эскизе можно проецировать вспомогательную и координатную плоскости, перпендикулярные плоскости эскиза (результатом проецирования будут вспомогательные прямые).
• Возможность копирования геометрии объектов (тел, поверхностей и т. Д.)) появился в Compass-3D V15. Копии геометрии сохраняют связь с исходными объектами, т.е. изменяются при их редактировании. В Compass-3D V18.1 пользователь может включить обновление копий вручную, а также указать, следует ли отслеживать появление изменений в исходном файле. Этот механизм позволит вносить изменения в источник и при этом не изменять его копию: это изменение особенно полезно при коллективной разработке сложных продуктов, считают в «АСКОН».

• Благодаря выходу SP1 усиление прироста в листовом теле может быть связано с прогибом.
• В представленной версии модели эскиз может быть передан на чертеж. Он избавит пользователя от необходимости втиснуть эскизы элементами маркировки (товарный знак, заводской номер, различные технические данные и т. Д.) И тем самым усложнить модель. Скорость построения ассоциативных видов / разрезов из такой модели значительно увеличится.
• Вы можете использовать команду «Очистить фон» одновременно для нескольких выделенных объектов, что актуально для работы с файлами, импортированными из форматов DWG / DXF.
• Изменения коснулись и технических характеристик. Во-первых, в представленной версии можно быстро создать спецификацию сборочного чертежа, при этом сам сборочный чертеж автоматически подключится к нему, а 3D-модель автоматически подключится. Во-вторых, появилась команда «Удалить настраиваемые объекты», которая удаляет все созданные вручную объекты спецификации (кроме раздела документации). В-третьих, макроэлементы или изображения из разных типов чертежей могут быть добавлены в спецификацию одним щелчком мыши.
• В применении валов и механических трансмиссий появился другой тип механизмов — гипоидные трансмиссии. Это разновидность конических колес со смещением по оси. Он отличается повышенной грузоподъемностью, плавностью хода и бесшумной работой. Благодаря этим характеристикам он нашел применение на транспорте: в приводах ведущих осей вагонов, вагонах «Динамо» железнодорожных вагонов.
• В приложении, оборудование: Трубопроводы появились надстройки:
  • Гибкие шланги.Такие рукава встречаются везде, где невозможно установить твердый металлический трубопровод. Это могут быть рукава высокого давления (РВД), например, в гидравлике экскаватора или автокрана. Или рукава транспортировочные разной среды, например рукава газосварочные или заправочные нефтепродукты. В представленном варианте буквально за две секунды можно провести нужный шланг из точки А в точку Б.
  • Стили трубопроводов. Это позволит вам создавать трубы в одной трубе с разными свойствами (название, условный проход трубы, толщина стенки трубы, внешний диаметр трубы, условное давление, среда).
  • Точка подключения, необходимая для автоматического разведения трубопровода. Рекомендуется создать точку подключения на оборудовании. Удобно, когда это повторяется.
• Основным изменением в приложении конфигурации конструкции является значительное ускорение построения 3D моделей из чертежа. Скорость «подъема» моделей из чертежа с помощью технологии Mind увеличилась в разы. Подобное ускорение наблюдается при работе с насыщенными чертежами и с приложениями для трубопроводных систем.Например, модель из чертежа водохранилища может быть сформирована в 5-6 раз быстрее, утверждают в «АСКОН».
• В диспетчере объекта строительства появилась команда «Изменение плана обзора», позволяющая получить с плана временный вид вертикальной плоскости. В этом видео в разделах будут представлены элементы объектов AC / AR, TX, TX, VK и Compass, расположенные на плане. Временный вид позволяет корректировать расположение элементов, добавлять новые элементы и передавать все изменения в план.
• В SP1 — возможность создавать изолированные фитинги для трубопроводов и воздуховодов, а также возможность автоматически вводить изоляцию в соответствии со спецификацией.
• В каталог сантехнических систем добавлены тройники переходные с прямоугольного сечения на круглые.

2018: Выходная версия «Компас-3D V18»

19 сентября 2018 года компания АСКОН представила очередную версию своего флагманского продукта — «Компас-3D V18».

По словам Асконы, в представленной версии продукта ускорено более 30 основных операций с моделью, включая открытие, восстановление и закрытие.Операции вращения, сдвига и масштабирования больших сборок стали быстрее. Кроме того, увеличилась скорость формирования спецификации.

При построении видов появилась возможность «черновой проекции», что по разработке разработчика значительно ускоряет строительство типа большой сборки. Также появилась возможность воссоздания отдельного ассоциативного вида. В случае, если из-за сложности модели перестройка всего чертежа занимает много времени, эта опция ускорит работу.Это возможно благодаря функции «макет». Он упрощает чрезмерно сложные компоненты, заменяет геометрию тяжелого компонента другой более простой моделью с сохранением свойств оригинала и обеспечивает эффект «непрерывного вращения» огромной сборки.

Согласно заявке разработчика, «Компас-3D V18» содержит несколько важных дополнений. Топологическая оптимизация. Исключение 70% объема модели с сохранением необходимой прочности изделия с помощью встроенного приложения «APM FEM.Топологическая оптимизация »(Совместный продукт АСКОН и НТЦ« АПМ »).

Гидрогазодинамические расчеты. Моделирование течения жидкостей и газов в размере либо обтекаемой, либо обдувающей геометрии непосредственно в окне« Компас »с помощью приложения KompasFlow (Совместный продукт АСКОН и ТЕСИС).

Быстрый набор крепежных элементов и типовых соединений. Используя приложение «Оборудование: Металлоконструкции», вы можете создать свои собственные типы соединений, которые многократно встречаются в одном продукте, а затем выбрать и разместить желаемое между несущие части конструкции: профили или плиты.А благодаря команде «болтовое соединение» можно одним щелчком добавить крепеж в группу отверстий. Монтажное соединение может включать болты, шайбы и гайки.

Гибридные схемы в компасно-электрическом приложении. Особенность представленного типа схем — в сочетании элементов концептуальных схем и схемных схем. На гибридных схемах на схеме могут быть отмечены жгуты и отдельные провода. Отдельные компоненты могут отображаться не условно, а приближенно к реальному товару.Такой подход имеет ряд преимуществ: происходит ускорение процесса проектирования за счет сокращения набора документов, необходимых для производства продукта, подчеркнули в ASCon.

Также реализовано: Центры круговой и линейной сетки; параметрический прямоугольник и многоугольник; Добавлено множество дополнительных частных случаев построения скруглений, типы механических передач: коническая передача с тангенциальным зубом и цилиндрическими арочными колесами; создание ветвей обвязки способом ручной индикации точек прохождения трассы без предварительного создания траекторий; армирование арматуры на изгибаемой листовой детали; Создание отверстий для произвольных форм.

2017: Выход на рынок Compass-3D V17

2015 г.

Выходная версия «Компас-3D» V16

14 мая 2015 года компания Askon представила версию своего флагманского продукта — «Компас-3D» V16. Одной из новых ключевых функций продукта в компании является возможность создания в нем зеркальных деталей, сборки, исполнения.

Кроме того, в Компас-3D появилось новое приложение — «Штампы-3D» — для проектирования штампов и получившая качественную разработку «Оборудование: металлоконструкции», которое используется для проектирования промышленных металлоконструкций (ангаров, технологических плит и т. Д.). опоры трубопроводов, различные рамы и рамы и др.).

В новой версии Компас-3D также серьезно улучшена функциональность гибкого тела листового тела и появилась новая реализация оболочки — линейка-оболочка. Последнее необходимо при проектировании оборудования, содержащего, например, воздуховоды, где есть переход от одной формы к другой (от круглого сечения к квадратному) с возможностью получения развертки для изготовления.

Для специалистов по проектированию зданий в новой версии решения реализованы «Авто-элемент» и «Авто-разрез».

В Асконе добавили, что позже, после выхода «Компас-3D» V16, в июне 2015 года, в продукте появится еще одно новое приложение — модуль CNC Milling Processing, предназначенный для разработки управляющих программ для станков с ЧПУ.

Говоря о ценовой политике в Ascona, они сообщили, что стоимость новой версии Compass-3D по сравнению с текущей версией «Compass-3D» V15 не изменится. Однако возможно повышение цены на отдельные модули и приложения продукта.

Для уже существующих пользователей Compass-3D обновление для Compass-3D V16 будет доступно по цене 35%, 75% и 90% от стоимости лицензии в зависимости от версии продукта, которую они уже установили.

Трехмерная модель двигателя, 2015 год

Инновации в продукте:

Машиностроение

• В «Компас-3D» V16 разработчики обратили внимание на гибкий листовой металл. Пользователям стал доступен широкий набор команд для быстрого создания фигур без использования дополнительных операций и построений в эскизе.Особое внимание уделяется работе с мангалами, которые основаны на линейных поверхностях общей формы и не всегда физически разложены без пластической деформации. При использовании новых возможностей листового моделирования стало проще получить развертку детали и передать ее на оборудование, с помощью которого она будет вырезана из листа и в дальнейшем гибка.

• Версия версии полностью обновлена ​​ Оборудование: Металлоконструкции . Для него характерны высокая скорость построения моделей, простота, удобство, интерактивность.

• В приложении 3D валы и механические передачи Появился оптимизационный расчет цилиндрических шестерен. Предоставляет выбор наилучшего решения, отражающего любую комбинацию критериев: долговечность, износостойкость, плавность хода и т. Д. Также с помощью приложения можно решить обратную задачу проектирования цилиндрической передачи — выбрать параметры зубчатой ​​передачи. в зависимости от условий его эксплуатации.

• заявка Оборудование: Тросы и жгуты Сделал рывок на скорости работы.Время формирования 3D-модели обвязки сократилось в 3-5 раз, в зависимости от сложности обвязки. Теперь в конструкторе есть возможность считывания состава соединений из системы Compass-Electric благодаря обменному XML-файлу. Эта функция позволяет максимально увеличить процесс построения трасс соединений и моделей жгута / кабеля.

• Новинки появились в самом компас-электрике: новое решение в оформлении документации в компас-электрик (касается схем от Е3 до Е6) позволяет повысить информативность документов.А при маркировке потенциального узла теперь можно включить обозначение жгута и кабеля, которое включает конкретное соединение между устройствами.

• В приложениях семейства инженерных систем — Технологии: TX , Жизненное обеспечение: OV , Life support: VK — Дополнены опции: автострада, концентрический авторазрез, эксцентричный автодорога, автопривод с выбором , автовокзал с переходами.

• Автовокзал с выбором может найти подходящие параметры управления (диаметр, SDR и т. Д.)) Размер в том же разделе каталога, из которого выбран текущий размер. На панели каталога можно выбрать значения из доступных фильтров, тогда автоматическая атрибуция будет произведена с учетом записанных значений. При построении отображается фантомное изображение выбранных размеров. Интересен и походный режим с переходами, который позволяет вставить текущий размер, а при необходимости выбрать и нужный переход.

Интеграция справочных систем TechExpert и систем трехмерного моделирования Compass-3D

Одним из основных изменений, коснувшихся приложений компаса-электрика V15, стала возможность создавать собственные отчеты, которые можно создавать по произвольным данным, необходимым на текущий момент.Также доработан функционал типовой клеммной колодки.

Компас-электрик v15

Описанные новинки базового функционала «Компас-3D» V15 пригодятся при построении конструкции.

Инструмент «зона» позволит работать с крупными моделями, разбивая проецируемый объект на части (например, на сечения, корпуса или фрагменты) для упрощения управления визуализацией.

Динамическое сечение в конфигурации конструкции используется для перемещения по зданию с любым наклоном плоскости для наилучшего просмотра объекта.Это дает возможность заглянуть внутрь дома, рассмотреть каждую деталь конструкции, проверить правильность конструкции, проконтролировать полученную 3D-модель и взглянуть на конструкцию под любым углом.

Динамическая секция

Слои в 3D

В «Компас-3D» V15 принципиальные изменения в плане удобства и качества работы претерпела технология интеллектуального проектирования MIND. Появился незаменимый функционал «Выбор по свойствам», который позволяет находить любые объекты по определенным свойствам: например, все кирпичные стены толщиной 120 мм.При этом можно применить фильтр-перегородку не выше 3-х метров или в строго заданном виде.

Функция «Выбрать по свойствам»

В новой версии контекстная панель также работает с приложениями, а активность / неактивность команд приложения позволяет направить пользователя на правильное использование команд для оформления.

Команда «Пользовательский элемент» в строительных приложениях появилась в compass-3D V14 SP2.Этот функционал значительно расширяет возможности технологии Mind — пользователи получили возможность «падать» для создания элементов, которые требуются в ходе проекта. Пользовательские базы можно бесконечно наполнять новыми объектами для любого строительного приложения и делиться ими между своими коллегами.

Поддержка работы в «облаке»

Одной из особенностей нового «Компас-3D» V15 является поддержка работы в облаке, сообщил Tadviser Askon в марте 2014 года. Это реализовано за счет технологии виртуализации NVIDIA Grid, которая, по словам разработчиков, предусматривает: полноценное графическое исполнение рабочего уровня Станции на любом устройстве.

Как пояснили в NVIDIA, технология позволяет получить доступ к приложению с любого клиента, включая тонкий, например, с планшета. Само приложение устанавливается на виртуальную машину, которая создается на сервере и закрепляется за конкретным пользователем в данный момент. Там на сервере хранятся модели.

Для обеспечения работы с Компас-3D, NVIDIA Grid разворачивается на стороне сервера. NVIDIA объясняет, что технология предоставляет возможность напрямую взаимодействовать с несколькими графическими процессорами виртуальных машин, благодаря чему можно иметь полное расписание на виртуальных машинах.

В сервере устанавливаются специальные карты — Grid K1 (до 16 пользователей на карту с небольшой производительностью) или Grid K2 (до 8 пользователей с большей графической производительностью). В результате установки гипервизора на сервере создается необходимое количество виртуальных машин, которое затем задается необходимой ОС и «Компас-3D».

Для доступа к приложению с мобильных устройств на тонком клиенте Он устанавливается Citrix Receiver, а гипервизор Citrix XenServer устанавливается на стороне сервера.

Пользователи могут подключаться к виртуальным машинам из любой клиентской локальной сети или через Интернет.

Бесплатная обучающая версия «Компас-3D»

17 сентября 2014 года компания Askon объявила о выпуске первой в своей истории полнофункциональной версии продукта «Компас-3D» для студентов. До сих пор компания предлагала школьникам и студентам «Компас-3D» LT с ограниченным функционалом (без возможности сборочного моделирования). Домашние пользователи обратились к платной версии ДОМАШНЕГО «Компас-3D».

Предыдущая идея «Аскона» по бесплатному предоставлению САПР студентам и школьникам возникла в 2011 году и предусматривала доступ учебных заведений к облачной версии «Компаса», но проект не был реализован и в 2012 году превратилась в «облачный» проект компании.

Текущая обучающая версия Компаса будет распространяться прямо с сайта «Аскона». Для его получения студентам необходимо зарегистрироваться на сайте компании.

В рамках учебной версии специализированные приложения для проектирования в машиностроении, приборостроении и строительстве:

• «Стандартные изделия»,
• aPM Система анализа прочности FEM,
• «Валы и механические передачи»,
• «Кабели и жгуты»,
• «Архитектура AC / AR» и другие.

Узел «Форсунка парового котла» в обучающей версии «Компас-3D»

В бесплатной версии Компас Доступен для выполнения лабораторных работ по инженерному графику, изучения курсовых и дипломных проектов, но допускается установка только на персональных компьютерах студентов.

В обучающую версию интегрированы механизмы, не допускающие использования в коммерческих целях. При попытке распечатать проект на бумаге отображается надпись «не для коммерческого использования».Файлы, созданные в обучающей версии продукта, несовместимы с профессиональными версиями программного обеспечения.

Ольга Калягина, директор по связям с общественностью «Аскон», отметила: «Товар будет интересен студентам всех технических вузов, колледжей и школьникам из России, Украины, Беларуси, Казахстана, Молдовы и Узбекистана. Мы прогнозируем спрос на лицензии в количество сотен тысяч ежегодно.

2013 г.

Выходная версия «Компас-3D» V14

«Компас-3D» V14 полон технологии прямого вариационного моделирования VDM для бесплатного редактирования, ранее созданного или импортированного из других 3D-моделей САПР; Реализовано за счет интеграции строительных приложений compass-3d с системами расчетов; Добавлена ​​возможность создавать версии для разработанных или новых продуктов.Машиностроительное проектирование

В «Компас-3D» V14 были получены технологии, повышающие эффективность 3D-проектирования и расширяющие привычные возможности CAD-индукций. В частности, в новой версии увеличились возможности работы в 3D и специализированных приложениях. «Компас-3D» V14 позволяет не просто создать 3D геометрию, но и полностью описать информационную модель изделия, проанализировать ее и подготовить данные для производства — передать в систему проектирования технологических процессов или в систему разработки менеджеров ЧПУ.В 3D моделях появились контрольные размеры, с размером размеров, появилась возможность указывать поле допуска, а сама модель перестраиваться с его учетом, таким образом, модель в «Компас-3D» V14 содержит все необходимая производственная информация и технические требования.

Для создания исполнения уже разработанных изделий или новых изделий с различными конфигурациями в «Компас-3D» V14 реализован функционал, который отработает исполнение и сформирует к ним комплект документации — чертежи и групповые спецификации.

С учетом пожеланий пользователей «Компас-3D» функциональные и визуальные изменения в новой версии системы подверглись стандартной команде «дырка». Изменился значок на панели инструментов, а его возможности расширились — теперь можно создавать отверстия как на плоских гранях, так и на кривых поверхностях.

Для удобства составления чертежей в соответствии с ГОСТ, ОСТ, СТП, DIN, ISO и другими стандартами была разработана компасная карта, интегрированная в «Компас-3D» с целью повышения автоматизации документирования.Новая версия системы штриховки связана с материалом, указанным в 3D-модели, технические требования передаются из 3D-модели, а контрольные размеры из эскизов и операций автоматически проецируются на типы чертежей.

Как часть специализированной конфигурации, создание приборов в Compass-3D V14 Наиболее важные изменения произошли в электрической системе компаса и в приложении Compass-3D: кабели и жгуты.

В компас-электрик добавлена ​​возможность формировать серию важных пользовательских отчетов, реализованы полезные сервисные функции, например, графический редактор соединений, позволяющий визуализировать и упростить проектирование соединений и схем установки и переключения.Компас-3D: Кабели и жгуты открывают своим пользователям доступ к функциям формирования списка контактов и автоматической передачи цепей от блочных частей разъемов к ответным частям разъема жгута.

Конструктивное проектирование

Наибольшее внимание в конфигурации конструкции «Компас-3D» V14 разработчики уделили развитию Технологии интеллектуального конструирования Mind («Модель на чертеже» — модель на чертеже). Появились новые функции, обеспечивающие комфортную работу и расширяющие возможности использования технологии сквозного проектирования:

• Перенос данных из библиотеки: км до расчетного комплекса SCAD.Специальная команда позволяет полностью передать все данные о металлических конструкциях, созданных с помощью технологии MIND, в систему SCAD.
• Перенос данных из библиотек: TX и VK в расчетный стартовый комплекс PS. Библиотеки передают геометрические характеристики коммуникаций и массу с учетом изделия, информацию о некоторых типах опор.
• Новая технология создания пользовательских баз компас-объектов. Инструменты библиотеки позволяют не только создавать новые элементы, но и добавлять в каталог элементы от производителей оборудования или других пользователей.
• Расширение функционала по работе с металлоконструкциями.

Пополнен новинками и специализированными приложениями, каталогами и инструментами, задействованными в технологии MIND. В рамках сотрудничества Аскон и Корпорации Технонол, производителя кровельных гидроизоляционных и теплоизоляционных материалов, в разделе архитектуры и строительства появился новый бесплатный каталог: ТЕХНОНИКОЛЬ. Содержит электронную библиотеку соединений строительных конструкций (перекрытия, водостока) из современных материалов, которые производит ТехноНиколь.

Совместное использование обновленных для работы в «Компас-3D» V14 технологии MIND и системы фотореалистичного рендеринга Artisan Rendering откроют перед пользователями еще больше возможностей для эффектных дизайн-проектов и подготовки качественной проектной документации.

Чтобы ускорить и повысить удобство использования Compass-3D V14, были расширены базовые функциональные возможности системы: например, инструменты для работы с вкладками, комбинации системных клавиш.

Первая «коробочная» версия

«Аскон» и компания «1С» представили систему трехмерного моделирования для дома и учебы Compass-3D V13 Домашняя редакция «1С: Дистрибьюция».В компании заявляют, что САПР на российском рынке — первая лицензионная САПР с профессиональными функциями, которая будет доступна частным пользователям.

«Компас-3D» V13 Home позволяет создавать трехмерные модели деталей и узлов, чертежи и спецификации. Эта версия предназначена для школьников, студентов и их учителей, а также для продвинутых специалистов по 3D моделированию и домашних мастеров. В систему входит электронный интерактивный «ABC Compass», с помощью которого вы сможете освоить основные приемы в системе за несколько часов.

Скриншот интерфейса Компас-3D V13 Домашняя

От «старшей» версии «Компас-3D» V13 домашний релиз характеризуется в первую очередь лицензионными условиями: по его условиям система может использоваться только в некоммерческих целях, но без ограничений возможностей моделирования и рисования, экспорта и импорта файлов, сохранения и печати документов.

Аскон сообщил Tadviser, что продукт поступил в продажу в начале октября и распространяется через крупные розничные сети (: интерес, М.Видео, Media Markt), а также программное обеспечение интернет-магазинов. Рекомендованная розничная цена 1490 руб. Лицензия на один компьютер действует 1 год, предусмотрено ее льготное продление.

С выпуском «Компас-3D» V13 Home «Аскон» выходит на новый для себя частный пользовательский рынок. Первым шагом в этом направлении стал выпуск облегченной системы трехмерного моделирования «Компас-3D» LT V12 редакции «1С: Распространение», признанной успешной.

Олег Зыков Руководитель перспективных проектов «Аскон» привел следующие цифры: «В целом выручка от продажи продукции линейки« Компас-3D »частным пользователям за этот год увеличилась в 6 раз.Надеемся, что дом «Компас-3D» займет свое место на домашнем компьютере. Каждый пользователь, интересующийся 3D-моделированием. «

2011: Выход Compass-3D V13

13 мая 2011 года компания Askon объявила о выпуске версии «Компас-3D» V13. Отличительные особенности САПР-систем: Встроенные приложения для прочности, конечно-элементного анализа и проектирования пресс-форм, новые инструменты для моделирования поверхностей и листов, приборостроение специальной конфигурации. Конструкторов можно будет увидеть в «Компас-3D» V13. Серьезное развитие технологии проектирования интеллектуальных конструкций Mind (модель на чертеже, модель на чертеже).

Учтены пожелания пользователей: в новой версии появилась команда «Отменить / повторить действие в 3D» и в свойствах отчета графический документ.

Машиностроительное проектирование

Компас-3D V13 включает в себя систему экспресс-анализа прочности APM FEM и библиотеку 3D-форм. Наличие таких встроенных приложений сегодня является стандартом для автоматизированных систем проектирования среднего уровня. В системе Compass-3D V13 можно просто создать трехмерную геометрию, а полностью описать информационную модель изделия, проанализировать ее и подготовить данные для производства (передача в процесс проектирования технологических процессов или в систему разработки ЧПУ менеджеры).

В новой версии значительно расширены возможности построения пространственных кривых, которые являются каркасом любой модели поверхности. Добавлен новый тимбилдинг и анализ поверхностей. Эти нововведения позволяют применить новую методологию проектирования, упростить работу инженера и повысить производительность. Основной выходной документ дизайнера все еще находится в стадии рисования. Таким образом, в двухмерном дизайне можно было получать табличные отчеты по графическим документам и объектам в них, вставкам видов и фрагментов, макроэлементам.Теперь они могут назначать атрибуты и свойства.

Дизайн в приборостроении

В Комас-3D V13 впервые создана специализированная конфигурация приборостроения, в которой все приложения перенесены в эту область задач. Основные изменения в продуктовой линейке АСКОН для проектирования в приборостроении и электротехнике коснулись компасно-электротехнических систем и библиотек кабелей и 3D-жучков. Отныне компас-электрик (актуальная версия V13) выпускается в двух версиях:

• Компас-электрик Экспресс — для создания схем электрических принципов и списков элементов к ним.
• Компас-электрик — совмещенный функционал STD Compass Electric Systems и Compass Electric Pro.

В Compass Electric System добавлена ​​возможность формировать ряд важных пользовательских отчетов и реализованы полезные сервисные функции.

Строительное проектирование

Технология Mind основана на объекте компаса — инструменте для создания, хранения и использования интеллектуальных строительных элементов и конструкций. Новые интерфейсные решения «Компас-объект» позволяют не только более удобно структурировать данные, но и выбирать указанный критерий, выбирать выбор проекций.Улучшение технологической базы Компас-объект для пользователя означает мгновенную реакцию системы на любое воздействие. Приложения появились в составе строительной конфигурации Компас-3D: система проектирования газоснабжения: ГСН, РЭС: ЛЭП 0,4-10 кВ, Библиотека проектирования систем электроснабжения: ЭС.

В октябре 2011 года компания Askon представила систему фотореалистичного рендеринга для Artisan Rendering «Компас-3D», разработанную в партнерстве с английской компанией Lightworks, мировым поставщиком решений для визуализации в области трехмерной компьютерной графики.

ARTISAN RENDERING — Инструмент для создания фотореалистичных изображений изделий машиностроения и строительных объектов, созданных в системе Compass-3D V13. Возможности приложения позволяют комбинировать материалы и освещение, фон и сцену и буквально получать качественное изображение на основе трехмерной модели.

Используя Artisan Rendering, пользователь Compass-3D самостоятельно формирует точный внешний вид объекта дизайна задолго до выпуска прототипа или завершения строительства.Фотореалистичные изображения будут востребованы для демонстрации покупателям, передачи в службу маркетинга и продаж, размещения в каталогах продукции и на сайте компании.

Artisan Rendering использует комбинацию аппаратного рендеринга OpenGL для быстрого просмотра изображения вместе с мощным, с использованием центрального процессора, рендерингом для трассировки лучей в изображениях высокого качества и для глобального освещения изображения. Artisan Rendering поставляется с большой базой материалов, источников света, фонов. В систему включено руководство пользователя на русском языке в формате PDF.

Продажи Artisan Rendering начнутся во второй половине ноября 2011 года.

2010: Запуск облачной версии «Компас»

С октября 2010 года Ascona начала предоставлять доступ к новой 12-й версии своей системы SAAS (как услуга). Соответствующее соглашение и лицензионное соглашение АСКОН заключено с центром обработки данных CLOUD IT, в котором размещено программное обеспечение. В «Асконе» заявили, что они стали первым в мире разработчиком САПР, который продает по схеме SaaS.

Сдается следующим образом. Стоимость аренды будет зависеть от выбранной конфигурации компаса. Всего их должно быть в наличии более десятка, примерный разброс цен — от 500 до 4 тысяч рублей. в месяц за одну лицензию, говорят компании.

Речь идет о конкурентных лицензиях, т.е. каждая из них может использоваться разными пользователями в разное время. Так, например, 10 человек смогут работать в две смены по пяти лицензиям. Для сравнения, при локальной установке Лицензия стоит 50–160 тыс. Руб.За одно рабочее место.

Для удаленной работы с «компасом» заказчику необходим браузер и дополнительная бесплатная утилита Citrix Reciever. Установите операционные системы На клиентских местоположениях количество тех, для которых есть клиент Citrix Receiver, ограничено. Это Windows Windows Mobile, MacOS, Linux, IOS и Android. Сохранять разработку дизайна Заказчики смогут как локально, так и на облачных ИТ-серверах.

В начале 2012 года услуга закрылась из-за отсутствия спроса. К моменту тестирования доступа к облачному сервису Более 1.Воспользовались 5 тыс. Посетителей сайта, но монетизировать сервис не удалось.

Программа представляет собой профессиональный трехмерный редактор. Его удобно использовать в промышленных целях — например, для создания деталей и оборудования. Вы также можете моделировать детские игрушки, инструменты, предметы домашнего обихода, мебель и так далее. Программа имеет все необходимые инструменты для 3D-дизайна и создана ее отечественными разработчиками. Записанные на видео занятия на реальных примерах покажут, как работать в компас-3D, управлять встроенным функционалом и добиваться конкретного результата.

Видеоуроки по Compass 3D

Пошаговый курс с последовательным изложением информации. С точки зрения подачи материала не хуже уроков романа Салахутдинова на Компас-3D. Полная видеосъемочная группа состоит из 49 уроков общей продолжительностью 1 час 36 минут: уроки короткие, но емкие, что позволит при необходимости повторить и закрепить нужную тему.

Настроить стиль отображения рабочих окон.

Изучаем пункты меню и работаем с системными командами.

Изучаем работу со свойствами конкретного объекта.

Осваиваем кнопки групп команд, сгруппированные по назначению.

Осваиваем работу с компактной панелью, в которой вы можете активировать ту или иную панель по мере необходимости.

Уроки моделирования в Compass 3D

Этот сборник уроков позволяет углубиться в работу с программой и изучить ее подробно. Отличное начало для дизайнеров, которым нужны уроки моделирования в 3D-компасе и которые нужны с примерами.

Моделируем трехмерную вешалку для одежды с нуля.

Изучаем конструкцию мебели на примере деревянного стула.

Учимся создавать предметы интерьера — столики и тумбочки.

Создавайте сложные трехмерные модели на примере карандашей с подставкой для наклеек.

Моделируем трехмерную клетчатую камеру для шахмат, шашек и других игр.

Программы трехмерного моделирования набирают популярность у специалистов разного профиля.Особенно удобно такое программное обеспечение техническим специалистам и инженерам. Одна из таких программ для разработки промышленных проектов и архитектуры — 3D compass.

Обзор программы «Компас 3D»

«Компас 3D» уже стал стандартом для инженеров промышленного производства, благодаря простому интерфейсу и широким возможностям моделирования для инженеров. Его часто используют архитекторы и строители для разработки чертежей зданий и металлических конструкций. В основном ориентированы на промышленное производство различных устройств, устройств и устройств.

Описание

«Компас 3D» — это комплексная система автоматизированного проектирования, направленная не только на машиностроение, но и на разработку чертежей, проектирование кабельных систем и создание документации для инженерных проектов.

Создает проекты строительной и производственной направленности любой степени сложности, позволяет создать продукт от идеи до полноценного проекта с готовыми документами.

Имеет несколько версий для личного пользования, стоящих за очень небольшие деньги:

• компас 3D Home. — включает в себя электронную или барокулярную лицензию на год стоимостью 1490 руб., Продление на год 550 руб .;
• compass 3D Lt. — ориентирован на новичков, которые только знакомятся с конструкторской и инженерной специальностью;
• Учебная версия — Доступна для студентов инженерно-технических вузов, выдается бесплатно.

Важно! Стандартный пакет программного обеспечения доступен бесплатно в течение 30 дней.

История программы

На рынке трехмерного моделирования эта программа устарела. В 1989 году была разработана первая версия программы. Но тогда он был доступен только узкому кругу пользователей. Версия, которая полностью вышла на рынок для инженеров на платформе Windows. Исправлена ​​«Компас 5.0» в 1997 году.

В последующие годы разработчики АСКОН внесли дополнения и улучшения в программное обеспечение, результатом этой работы стал «Компас 3D V16». «версия, показанная пользователями 8 сентября 2016 года.Сейчас программа выпускает несколько дополнений, модулей и плагинов, которые наделяют программу дополнительными функциями для дальнейшего улучшения работы инженеров.

Особенности программы

Программа имеет свои особенности, присущие только ей, что выделяет ее среди прочего программного обеспечения для промышленного дизайна:

• собственное математическое ядро ​​C3D и использование параметрических технологий, созданных специалистами АСКОН;
• интерфейс на русском языке, удобный и простой даже для новичков;
• взаимодействие с другими программами проектирования, созданными в вычислительных перемещениях без потери данных;
• поддержка различных форматов передачи файлов, импорт и экспорт осуществляются с использованием основных форматов передачи;
• проектирование трубопроводов, кабельных систем, часть разработки проекта происходит в автоматическом режиме, что значительно упрощает работу специалистов на предприятиях;
• имеет встроенный модуль для разработки электрических схем.

Интерфейс

Программа предлагает выбрать режим работы при загрузке, на стартовой странице можно выбрать обучающие материалы и обновления.

Внизу страницы выбрано:

• открыть существующий проект;
• создать проект;
• создать чертеж;
• текстовый документ готового проекта;
• монтажно-технологическая сборка;
• деталь для проекта.

После выбора режима работы в окне «Пользователь» открывается окно программы, которое включает в себя несколько параметров:

• заголовок — Предназначен для обозначения имени файла;
• главное меню — содержит основные команды проекта, для различных режимов работы, содержит индивидуальные команды;
• панели инструментов — активируются при необходимости дополнительных команд для различных объектов;
• компактная панель — Позволяет определить наиболее часто используемые команды для работы;
• Окно работы с переменными — позволяет программистам настраивать связи между моделями в виде математических значений;
• библиотека — Предназначена для использования встроенных стандартных объектов, что упрощает работу над проектом, различные элементы резьбы, детали труб, электрические детали, также включает обозначения материалов;
• Панель свойств и параметры — Свойства рассчитываются при изменении свойств модели: цвета, длины сегментов на чертеже, работает только при разработке с чертежами.Свойства вызываются командой «Редактор + Свойства». Параметры позволяют работать со всеми типами документов и автоматически появляются при открытии проекта;
• сообщений — Отображает программные сообщения при работе над проектом;
• дерево документов — Отображает все действия над объектом, позволяет изменять взаимосвязь деталей и их размеры.

В этом видео рассказывается о программе «Компас 3D». Программа:

Функциональные возможности и возможности

«Компас 3D» включает в себя множество полезных функций Для работы над инженерными проектами:

• параметрические и твердотельные разработка , позволяющая создать модель, к которой применяются все основные свойства программного обеспечения;
• библиотека стандартных моделей — позволяет использовать встроенный каталог простых деталей;
• 2D Design — создание чертежей и технической документации проекта;
• из листового материала — проектирует детализацию изделий, в том числе изгибы, резьбы, вырезы, отверстия;
• учет допусков — учитывает усадку, свойства и параметры материалов, а также технологию производства конечного проекта;
• tools — включает обширный набор инструментов, включая изменение размеров, геометрии объекта, шероховатости;

«Компас 3D» удобен для разработки машиностроительного оборудования, благодаря своим возможностям:

• предполагает коллективную разработку проекта;
• позволяет разрабатывать детали машиностроения любой сложности и получать, практически готовый продукт;
• включает проектирование сверху и снизу, начальная разработка возможна как снизу, так и сверху;
• интерфейс удобен для разработки начинающим инженерам, а сертифицированные учебные центры помогают новичкам освоить программное обеспечение в короткие сроки;
• включает логические операции и создание сложных поверхностей;
• построение эскизов, пространственных кривых и плоскостей;
• создание балок, отверстий, скруглений, мелких оболочек предметов;
• проектирование листовых деталей;
Разработанная документация
• соответствует всем требованиям ГОСТ, ISO, DIN или стандартов, установленных на предприятии.

Ссылка. Версии регулярно обновляются, новые возможности уточняйте на официальном сайте разработчиков.

Достоинства и недостатки

При разработке инженерных проектов пользователи отмечают плюсы и минусы работы с программой, следует учитывать все особенности, чтобы проектирование объектов было максимально удобным для пользователей.

Преимущества:

• простой интерфейс;
• встроенная библиотека различных моделей;
• русскоязычный интерфейс;
• сертифицированных учебных центров от разработчиков;
• низкая стоимость;
• возможность разработки чертежей и 2D дизайна;
• учет свойств различных материалов;
• выгрузка файлов в форматах DXF, DWG, IGES, SAT, STEP;
• импортировать файлы в форматах STL, DXF, DWG, SAT.

Недостатки:

• могут возникнуть проблемы при загрузке 3D моделей из других программ;
• проектирование в 3D для новичка сложнее, чем в 2D, требуется полноценное моделирование;
• не очень хорошая возможность визуализации объектов;
• Система моделирования поверхностей имеет недостатки.

Системные требования для

«Компас 3D» имеет небольшие системные требования к компьютерам, позволяющие использовать программное обеспечение как на персональных компьютерах, так и на технике предприятия.

Поддержка ОС:

Требуемый объем на диске для загрузки программного обеспечения:

Если пользователь использует официальный диск от разработчиков, для установки требуется DVD-ROM. Для выдачи проектной документации требуются принтеры и сканеры.

Важно! При разработке сложных чертежей и деталей требования к технике повышаются.

Модули

Помимо основных функций в ПО реализованы дополнения и плагины.На официальном сайте разработчиков представлено несколько дополнительных модулей, которые созданы специально для программного обеспечения.

Модуль ЧПУ токарный

Позволяет автоматизировать разработку моделей для токарных станков с ЧПУ. Позволяет сократить время производства продукции на предприятии, нет необходимости передавать данные в другое программное обеспечение для окончательной работы на объекте.

Фотореалистичные модели визуализации Artisan Rendering

Дополнение разработано специально для Askon, позволяет создавать реалистичные модели визуализации .Рендеринг выполняется на любом этапе проектирования, помогает найти возможные ошибки и недочеты в дизайне.

Модуль ЧПУ. Фрезерная обработка

Разработана специально для обработки на фрезерных станках с ЧПУ. Позволяет формировать полный план обработки от выбора постпроцессора, заготовок, инструментов до генерации управляющей программы в кодах системы ЧПУ.

Анимация механики

Оживляет процесс сборки и разборки моделей, что позволит выявить возможные несоответствия в размерах и формах деталей. Позволяет создавать видеоролики для презентации устройств на различных конференциях или для руководств.

Система распознавания 3D моделей

Позволяет передавать готовые модели между организациями, работающими в форматах XT, ACIS, STEP, IGES. Отправляет модели с деревом построения, что позволяет быстро вносить необходимые изменения.

Внимание! При внедрении приложений программу следует проверять на вирусы и совместимость.Лучше, если приложения будут разрабатывать официальные разработчики.

Машиностроение

Содержит многофункциональные наборы специальных инструментов для автоматизации проектирования устройств, отвечающих всем требованиям рынка промышленного производства:

• компас 3D-механика — пакет решает основные задачи проектирования, в том числе разработка различных механизмов, приводов, трансмиссий;
• 3D компас механика + — расширенное приложение, содержащее предыдущее приложение механика, дополнительно включает материалы и инструменты;
• компас 3D оборудование — включает стандартный программный комплекс, ориентированный на разработку гидравлических машин, инженерных коммуникаций, теплового и котельного оборудования;
• компас 3D оборудование + — Включает версию предыдущего пакета, дополнен инструментами, крепежом и деталями для машиностроения.

Building

Благодаря развитым инструментам, позволяет автоматизировать проектирование конструкций и архитектурных построек различной направленности.

• 3D дизайн — улучшает моделирование металлических и железобетонных каркасов зданий, кроме того позволяет улучшать модели с защитными конструкциями и озеленением территории, которая выглядит как готовый проект;
• инженерные системы 3D. — позволяет проектировать системы вентиляции, водоснабжения и водоотведения различных зданий;
• электрик 3Д. — ориентирована на автоматизацию выдачи документации на силовое электрооборудование, содержит каталоги низковольтных систем;
• технология 3D — проектирует технологическое освещение на производственных предприятиях, быстро создает планы зданий, а каталог металлопроката помогает создавать металлические опоры и различные конструкции;
• 2D пакеты — позволяют создавать документацию для любой формы проектирования, будь то электрик или инженер.

Приборостроение

Позволяет повысить качество проектирования различных устройств и радиоэлектронной аппаратуры, различной конверсии печатных плат. Проектируется даже в сторонних программах, проектируется кабели и жгуты для оборудования. Также включает несколько пакетов:

• компас 3D приборостроение — включая стандартный набор для проектирования сигнализаций, датчиков, преобразователей частоты, кабельных систем;
• компас 3D-приборостроение + — Включает предыдущий модуль и дополнен расширенными функциями.

Важно! Дополнительные модели и пакеты приобретаются отдельно от основной программы.

«Компас 3D» станет для инженера незаменимым помощником при проектировании сложных приборов и промышленного оборудования.Также стоит помнить, что многие предприятия считают эту программу стандартом и требуют навыков ее использования. Инженеру при смене программного обеспечения может быть сложно ориентироваться в новой среде, но при соответствующей подготовке изучение «Компаса 3D» не составит особого труда для специалиста.

Полезное видео

Смотрите видеообзор программы «Компас 3D»:

Программный комплекс для 3D 3D моделирования используется в конструкторских бюро, на различных предприятиях и в инжиниринговых компаниях.Он позволяет создавать трехмерные дизайнерские модели, многолинейные чертежи и документацию. Чтобы научиться с этим работать, совсем не обязательно пробовать скачать Compass 3D бесплатно на торрентах или разных сомнительных сайтах. Учебную версию предлагает производитель Askon — бесплатно для студентов, школьников и учителей .

Особенности обучающей версии Компас-3D

Помимо обучающей версии Compass-3D можно скачать бесплатно и на русском языке По умолчанию есть и другие отличия от платного дистрибутива.

• Срок действия лицензии на обучение Компас-3D ограничен.
• В учебной версии есть файлы особого типа, которые можно открывать только в образовательных лицензиях и в Compass-3D Home.
• При печати на листе наносится водяной знак «не для коммерческого использования».

Стоит отметить, что для пользователей образовательной опции Компас-3D предусмотрены специальные курсы, опубликованные на сайте.

Как установить compass-3d free

Чтобы бесплатно скачать обучающую версию Compass 3D, необходимо зарегистрироваться на сайте производителя.Это просто и не займет много времени. Обратите внимание, что введенные данные проверяются.

На кнопку «Регистрация», расположенную под полями входа.

Вам нужно будет заполнить небольшую форму. Поля, отмеченные красными звездочками, обязательны для заполнения. Если вы не хотите регистрироваться, вам будет предложено сразу купить самодельную версию Компаса-3D, также из этого меню вы можете перейти на сайт с программами дистанционного обучения. После заполнения формы нажмите кнопку «Далее».

Вы автоматически замените страницу подтверждения. электронное письмо. Вам необходимо зайти на указанный вами e-mail и перейти по ссылке в письме, либо ввести код в поле на странице вручную.

После успешного подтверждения адреса электронной почты вы попадете на страницу с формой, где вам необходимо указать ваше учебное заведение, местонахождение и роль в системе образования. Обязательные поля отмечены звездочками. Нажмите кнопку «Далее», чтобы продолжить регистрацию.

Осталось выбрать форму обучения, курс и отметить, ведется ли обучение по Компас-3D. Нажмите кнопку «Отправить».

Введите название специальности и ее код, нажмите кнопку «Отправить».

Теперь введите номер студенческого билета и кредитной книжки. Обратите внимание, что, нажав кнопку «Далее», вы даете согласие на проверку этих данных.

После регистрации в личном кабинете будут доступны лицензии на стартовое обучение, а также возможность пройти дистанционные курсы по разработке программных продуктов Ascona.

Само собой хорошая программа Для трехмерного моделирования объектов с конструкторской и конструкторской документацией по российским стандартам? Обратите внимание на систему автоматизированного проектирования Compass 3D, скачать русскую версию которой вы можете на нашем сайте. В комплексе есть система моделирования, прочно привязанная к чертежам. Любое изменение спецификации или объекта влечет за собой автоматическую синхронизацию всех данных.

Разработка российской компании АСКОН позволяет:

• автоматическое создание ассоциативных типов трехмерных моделей — разрезы, сечения, виды зазоров;
• работают на станках с ЧПУ, отправляя на них разработанное изделие;
• рассчитать технические условия;
• оформлять пояснительные записки с помощью встроенного редактора;
• создают всю техническую документацию на русском языке.

Скачать Compass 3D Вы можете со специализированными дополнениями и библиотеками, предназначенными для работы с электрическими цепями или строительными объектами в приборостроении и машиностроении.

Основной вид данных графического документа — CDW. Фрагменты и детали сохраняются в FRW и M3D. Собственные форматы компаса KDW, SPW, A3D используются для текстов, спецификаций и сборок. Рисунки также можно сохранять в форматах JPG, BMP, GIF, TIFF. Есть возможность экспортировать-импортировать файлы в форматы других САПР: DWG, DXF, IGS.

В программе сразу есть отечественные справочники стандартов производства — создавать их самостоятельно нет необходимости. Система имеет внушительную библиотеку стандартных деталей, однако работает с трехмерными моделями хуже, чем SolidWorks. Хотя в комплексе не так много функций, как в AutoCAD, он очень прост для понимания и работает на высокой скорости. Даже начинающие дизайнеры компас могут скачать 3D через торрент и без регистрации на нашем сайте и быстро научиться в нем работать.

Какую версию компаса 3D скачать?

Программное обеспечение

доступно только для компьютеров с ОС Windows. При этом поддерживаются все версии, начиная с XP, включая 64-битные. Аппаратные требования к аналогам довольно скромные. Версии V13 и V14 нормально работают даже на компьютере с процессором PIII, частотой 800 МГц и оперативной памятью 512 МБ. Compass 3D V16 скачать через торрент можно у нас на сайте, а также все последние выпуски продукта поддерживают 64-битный режим.Если вы хотите работать на Windows 10 и у вас достаточно мощный компьютер, то есть compass 3D V17 скачать бесплатно русскую версию.

Компас 3D V16.

Это первая версия зеркала с настройкой деталей и сборкой. Теперь модель симметричной части изделия и устройства формируется с помощью нескольких щелчков мышью. Компас 3D V16 Скачать бесплатно Русскую версию рекомендуется из-за лучшей, по сравнению с конкурентными продуктами, работы с 2D чертежами и не только:

• Возможности гибкого листового металла значительно расширились за счет новых команд.
• Появилось приложение «Штампы», упрощено проектирование промышленных металлоконструкций.
Пружины
• теперь можно строить без расчетов по геометрическим параметрам.
• Ускорено формирование 3D-моделей кабелей и жгутов.
• Оформленная документация стала более информативной.

Компас 3D V17

На нашем сайте вы можете скачать компас 3D V17 через торрент, без смс и регистрации. Данная версия продукта представлена ​​с обновленным интерфейсом, который позволил реализовать все возможности системы.

Появились новые функции:

• поиск команд с их быстрым запуском;
• возможность работы с несколькими мониторами;
• , упрощающее работу с моделями;
• копировальные детали пипеток;
• создание чертежа отдельных деталей;
• улучшенный дисплей со сглаживанием в 3D;
• ускоренная документация на необходимые объекты.

Компас 3D V18.

Мы рады сообщить вам, что уже выпущена обновленная версия флагманского программного обеспечения от нашей компании.Модернизация коснулась многократного ускорения всех процессов и увеличения быстродействия устройства.

Обновленная версия программного обеспечения получила ряд улучшений, значительно улучшивших производительность и другие важные процессы .:

• Новые разновидности схем. Внедрены новые гибридные схемы, отличительной особенностью которых является возможность одновременного использования принципиальной и монтажной схем. На таких схемах можно маркировать отдельно идущие провода;
• Гидрогазодинамические расчеты .Приложение КОМПАС ПОТОК теперь позволяет моделировать движение газов и жидкостей в определенном количестве или выдувные (проточные) фигуры прямо в программе;
• Оптимизация по топологии . С помощью программы «APM FEM» исключается консервация до 70% объема модели. технические характеристики объекта;
• Мгновенная застежка и типовые изделия . Возможность создания собственных однотипных соединений, часто встречающихся в одном продукте, с использованием программного обеспечения «Оборудование: металлоконструкции»;
• Улучшения по запросам пользователей. Возможность создания отверстий любой формы. Вы можете добавить улучшенную кромку к гибке стального листа. Допускается задавать многоугольник и прямоугольник с его параметрами. Центральная сетка может быть линейной и круглой. Теперь вы можете создавать ветви жгута, указывая точки вручную, без предварительного указания траектории.

Новая версия сможет удивить как любителей компаса 3D V18 скачать через торрент, так и любителей использовать систему SAD отечественного производства.

Где я могу скачать 3D компас?

Предлагаем скачать компас 3D V16 и другие версии в виде инсталляции с подробным руководством по установке или скачать полностью скомпилированный пакет, который можно сразу запустить с любого диска. Все параметры программы проверены на вирусы. Работают без сбоев и зависаний.

Нужна версия меньшего размера, которую можно запускать с любого носителя?

Портативная версия 3D Compass — не требует установки, вы можете использовать ее на любом устройстве, запускать проект сразу с флешки или другого носителя.

Compass 3D V18 Portable Версия: 2018 Платформа : Windows Язык интерфейса : Русский

Compass 3D V15 Portable Версия: 2014 Платформа : Windows Язык интерфейса : Русский

Compass 3D V14 Portable Версия: 2013 Платформа : Windows Язык интерфейса : Русский

Compass 3D V13 Portable Версия: 2011 Платформа : Windows Язык интерфейса : Русский

Представляем вам конфигурации (модули) для программы 3D Compass (устанавливается только при установленном 3D компасе — см. Выше)

AES. — Строительная конфигурация, включает библиотеки для промышленного строительного проектирования.

Есад. — Приборостроительный комплекс, включает библиотеки для проектирования радиоэлектронной аппаратуры, приборов и электрооборудования.

MCAD. — Машиностроительный комплекс, включает библиотеки, используемые в машиностроительном проектировании.

бесплатных образовательных версий. Бесплатные обучающие версии Compass 3d v16 обучающая версия скачать архив

Предлагаем Вашему вниманию бесплатные программы, дистрибутивы которых вы можете скачать для использования в образовательных целях.

Ознакомьтесь с линейкой продуктов КОМПАС и рекомендациями по их использованию для каждого типа пользователей.

Использование программного обеспечения в образовательных целях	Название товара	Школьник	Студент	Pre- дающий	Хозяин дома	Учебное заведение *
Бесплатно	КОМПАС-3D LT	✔		✔		✔
		✔	✔
	Архитектура Renga	✔	✔	✔	✔	✔
	Структура Renga	✔	✔	✔	✔	✔
	Renga MEP	✔	✔	✔	✔	✔
		✔	✔	✔	✔	✔
		✔	✔
Платный				✔		✔
				✔		✔
	КОМПАС-3D Дом	✔	✔	✔	✔
* Возможность использования в образовательном учреждении

КОМПАС-3D Учебная версия

Полнофункциональная версия системы трехмерного моделирования КОМПАС-3D.Позволяет создавать трехмерные модели деталей и узлов, чертежи и спецификации любой сложности. Поможем с домашними заданиями по техническим дисциплинам, творческой, курсовой, дипломной и другой воспитательной работой.

Особенности использования КОМПАС-3D Учебная версия

• Предлагает возможности полнофункциональной версии программного обеспечения КОМПАС-3D с ограниченным сроком действия лицензии. Он предназначен для использования исключительно в информационных и образовательных целях студентами любого учебного заведения.
• Лицензионное соглашение разрешает установку только на персональный домашний компьютер физического лица.
• Учебную версию разрешено использовать исключительно в личных некоммерческих целях для выполнения собственных домашних заданий, курсовых и дипломных проектов, другой учебной работы, а также для создания документов для самостоятельного некоммерческого использования. Работы коммерческие.
• Не допускается установка в учебных аудиториях на компьютеры юридических лиц.
• У образовательной версии есть собственный тип файла, несовместимый с файлами, созданными в коммерческой версии КОМПАС-3D.Файлы, созданные в Учебной версии КОМПАС-3D, можно открывать в КОМПАС-3D Home, используемом в учебных заведениях, а также в КОМПАС-3D.
• При печати в поле чертежа отображается сообщение «Не для коммерческого использования».
• Лицензия интегрирована в продукт, дополнительных действий для активации не требуется.
• Все пользователи КОМПАС-3D В образовательной версии предусмотрена техническая поддержка уровня «Новичок».

Перед тем, как скачать Учебную версию КОМПАС-3D, обязательно прочтите.Продолжая загрузку, вы подтверждаете свое согласие со всеми пунктами Лицензионного соглашения.

Особенности использования КОМПАС-3D LT

• Можно использовать исключительно в информационных и образовательных целях. Выполняйте домашнее задание, творческую и другую образовательную работу, а также создавайте документы для самостоятельного некоммерческого использования.
• Коммерческое использование незаконно. Нельзя проводить учебные работы на заказ в КОМПАС-3D LT, а также оформлять документацию на изготовление изделий для продажи.
• При использовании КОМПАС-3D LT в информационных целях следует учитывать, что функциональность данной системы существенно ограничена по сравнению с профессиональной версией КОМПАС-3D. Так, с его помощью пользователю доступно трехмерное моделирование только деталей (в профессиональной версии — детали и сборки), создание всего одного листа чертежа в одном файле (в профессиональной версии — многолистовые чертежи) и т. Д. Полный список отличий профессиональной версии от КОМПАС-3D LT содержится в справочной системе.
• Работает с собственным типом файла. Файлы, созданные в КОМПАС-3D LT, нельзя открыть в профессиональной версии, но их можно открыть в КОМПАС-3D Home и лицензионных университетских лицензиях.
• В КОМПАС-3D LT только документы, созданные в КОМПАС-3D V12 или одной из предыдущих версий системы КОМПАС-3D или КОМПАС-3D LT (но не более новой версии!)
• В связи с тем, что в профессиональной версии системы КОМПАС-3D больше возможностей для создания и редактирования объектов, чем в КОМПАС-3D LT, документы, созданные в профессиональной версии, могут содержать информацию, ввод и редактирование которой не поддерживается в КОМПАС. -3D LT.Особенности работы с этой информацией описаны в справочной системе.

Перед загрузкой КОМПАС-3D LT обязательно ознакомьтесь с файлом. Продолжая загрузку, вы подтверждаете свое согласие со всеми пунктами Лицензионного соглашения.

КОМПАС-3D Viewer

Утилита для просмотра и печати документов, созданных в системах КОМПАС-3D и КОМПАС-3D LT, а также файлов в форматах DXF и DWG.

Особенности использования КОМПАС-3D Viewer

• В КОМПАС-3D Viewer можно открывать только документы, созданные в текущей или одной из предыдущих версий системы КОМПАС-3D или КОМПАС-3D LT (но не в более новой версии!).
• КОМПАС-3D Viewer позволяет просматривать или распечатывать документы, но не редактировать x .
• КОМПАС-3D Viewer может быть установлен в организациях, оказывающих платные услуги по распечатке документов КОМПАС.
• Если вам нужно распечатать или просмотреть документ на компьютере, на котором программное обеспечение КОМПАС не установлено и не может быть установлено, вы можете поступить следующим образом. Скопируйте две папки — Bin и Sys — из дистрибутива КОМПАС-3D Viewer, установленного на вашем компьютере, на компакт-диск. Также поместите файл libmmd.dll в папку Bin (можно взять в системной папке … \ system32).Для запуска утилиты КОМПАС-3D Viewer на любом компьютере вызовите файл Bin / kViewer.Exe с этого компакт-диска.
  Обращаем ваше внимание, что указанный режим использования КОМПАС-3D Viewer не является стандартным!

Архитектура Ренга

Renga. Система предназначена для архитектурно-строительного 3D-проектирования зданий и сооружений с использованием технологий информационного моделирования (BIM). Позволяет создать архитектурную 3D модель здания или сооружения, начиная от концепции и заканчивая детальной проработкой, заполнением ее необходимой информацией в соответствии с требованиями заказчика и стандартами проектирования с последующим автоматическим получением чертежной документации в форма планов, разрезов, фасадов, узлов и спецификаций.Интерфейс системы прост в освоении, что позволит легко освоить инструмент для BIM-проектирования и использовать его в будущем в проектной организации.

Для качественной презентации проекта Renga реализовала ссылку на:

• Система для рендеринга Artisan Rendering для Renga через открытый API
• системы визуализации 3D MAX, Blender и др. Через форматы OBJ, DAE
• очки виртуальной реальности (VR) oculus Rift через открытый API
• возможность переноса 3D модели для печати на 3D принтер через формат STL

Для обмена данными с другими системами BIM, Renga имеет возможность импортировать / экспортировать 3D-модель в формате IFC.

Конструкция Renga

Одна из систем, входящих в линейку продуктов Renga. Система предназначена для 3D-проектирования конструктивной части зданий / сооружений с использованием технологии информационного моделирования (BIM). Позволяет создать 3D-модель здания или сооружения или использовать ранее созданную модель из Renga Architecture, заполнить ее необходимой информацией. Проработать металлические узлы и стыки монолитных железобетонных изделий, а также быстро расширить элементы арматуры в конструкции, получив их спецификацию и необходимую чертежную документацию на них.

Для обмена данными с другими системами, в том числе для выполнения аналитических расчетов (SCAD, ЛИРА, APM) Renga позволяет обмениваться данными в формате IFC.

Renga MEP

Одна из систем, входящих в линейку продуктов Renga. Система предназначена для 3D-проектирования внутренних инженерных сетей зданий / сооружений с использованием технологии информационного моделирования (BIM). Позволяет создавать 3D-модель здания или сооружения или использовать ранее созданную модель из Renga Architecture / Renga Structure, размещать необходимое инженерное оборудование и автоматически маршрутизировать трубопроводные системы и заполнять их необходимой информацией.Renga MEP позволяет проработать участки водоснабжения, канализации, отопления, индивидуальных точек обогрева, вентиляции и электроснабжения здания / сооружения. А также получите необходимые спецификации, аксонометрические схемы и чертежи к ним.

Для обмена данными с другими системами BIM, в том числе для выполнения расчетов, Renga позволяет обмениваться данными через формат IFC.

КОМПАС-3Д

Использование бесплатных и пробных версий программного обеспечения ASCON регулируется условиями лицензионного соглашения с конечным пользователем, прилагаемого при загрузке и / или установке.

Нужна хорошая программа для трехмерного моделирования объектов с проектной и строительной документацией по российским стандартам? Обратите внимание на систему автоматизированного проектирования Compass 3D, которую можно бесплатно скачать на нашем сайте. В комплексе есть система моделирования, которая жестко привязана к чертежам. Любое изменение спецификации или объекта автоматически синхронизирует все данные.

Разработка российской компании «Аскон» позволяет:

• автоматическое создание ассоциативных видов трехмерных моделей — разрезов, разрезов, видов с разрывом;
• работают на станках с ЧПУ, отправляя им разработанную продукцию;
• рассчитать технические условия;
• оформлять пояснительную записку с помощью встроенного редактора;
• создают всю техническую документацию на русском языке.

Вы можете скачать Compass 3D со специализированными надстройками и библиотеками, предназначенными для работы с электрическими цепями или строительными проектами в приборостроении и машиностроении.

Основной тип данных графического документа — cdw. Фрагменты и детали сохраняются в файлах frw и m3d. Compass использует собственные форматы kdw, spw, a3d для текстов, спецификаций и сборок. Рисунки также можно сохранять в форматах jpg, bmp, gif, tiff. Есть возможность экспортировать-импортировать файлы в другие форматы САПР: dwg, dxf, igs.

В программе сразу есть отечественные справочники стандартов производства — создавать их самостоятельно нет необходимости. В системе есть внушительная библиотека стандартных деталей, но с 3D-моделями она работает хуже, чем SolidWorks. Хотя в комплексе не так много функций, как в AutoCAD, он очень прост в понимании и работает с высокой скоростью … Даже начинающие дизайнеры могут скачать Compass 3D через торрент без регистрации на нашем сайте и быстро научиться в нем работать.

Какую версию Compass 3D скачать?

Программное обеспечение выпущено только для компьютеров под управлением Windows.При этом поддерживаются все версии, начиная с XP, в том числе 64-битные. Аппаратные требования относительно скромные по сравнению с аналогами. Версии v13 и v14 прекрасно работают даже на компьютере с процессором PIII, частотой от 800 МГц и оперативной памятью 512 МБ … Скачать торрент Compass 3D v16, который можно найти на нашем сайте, а также все последние выпуски продукт поддерживает 64-битный режим. Если вы хотите работать на Windows 10 и у вас достаточно мощный компьютер, то стоит Compass 3d v17 скачать русскую версию бесплатно.

Компас 3D v16

Это первая версия с сервисом создания зеркальных деталей и сборок. Теперь модель симметричной части изделия и устройства формируется несколькими щелчками мыши. Compass 3D v16 скачать бесплатно Русская версия рекомендуется из-за лучшей, по сравнению с конкурирующими продуктами, работы с 2D чертежами и не только:

• Возможности гибки листового металла были значительно расширены за счет новых групп.
• Появилось приложение «Штампы», упрощено проектирование промышленных металлоконструкций.
Пружины
• теперь можно строить без расчетов, исходя из геометрических параметров.
• Ускорено формирование 3D-моделей кабелей и жгутов.
• Формализованная документация стала более информативной.

Компас 3D v17

На нашем сайте вы можете скачать Compass 3D v17 через торрент, без смс и регистрации. Данная версия продукта представлена ​​с обновленным интерфейсом, который позволил реализовать все возможности системы.

Появились новые функции:

• поиск по командам с их быстрым запуском;
• возможность работы с несколькими мониторами;
• упрощение работы с моделями;
• копирование деталей пипеткой;
• создание чертежа отдельных деталей;
• улучшенный дисплей со сглаживанием в 3D;
• ускорен прием документации на требуемые объекты.

Компас 3D v18

Мы рады сообщить, что уже вышла обновленная версия флагманского программного обеспечения от нашей компании.Модернизация коснулась многократного ускорения всех процессов и увеличения быстродействия устройства.

Обновленная версия программного обеспечения получила ряд улучшений, значительно улучшивших производительность и другие важные процессы:

• Новые типы схем. Введены новые гибридные схемы, отличительной особенностью которых является возможность одновременного использования принципиальных и электрических схем. На таких схемах можно обозначить отдельно идущие провода;
• Гидрогазодинамические расчеты … Приложение Kompas Flow теперь позволяет моделировать движение газов и жидкостей в определенном объеме или выдувание (обтекание) фигур прямо в программе;
• Оптимизация топологии … В программе «APM FEM» исключается до 70% объема модели при сохранении технических характеристик объекта;
• Мгновенное введение крепежа и стандартных изделий … Теперь вы можете создавать свои собственные соединения одного и того же типа, часто встречающиеся в одном изделии, с помощью программного обеспечения «Оборудование: Металлоконструкции»;
• Улучшения по запросам пользователей. Возможность создавать отверстия любой формы. На изгиб стального листа можно добавить ребро жесткости. Допускается задавать многоугольник и прямоугольник со своими параметрами. Центральная сетка может быть линейной или круговой. Теперь вы можете создавать ветви жгутов, задавая точки вручную, не указывая заранее путь.

Новая версия сможет удивить как преданных поклонников торрент-загрузки Compass 3D v18, которую можно найти на сайте, так и тех, кто любит пользоваться отечественной САПР.

Где можно скачать Компас 3D?

Мы предлагаем загрузить Compass 3D v16 и другие версии в качестве установки с подробным руководством по установке или загрузить полностью скомпилированный пакет, который можно сразу запустить с любого диска. Все версии программы проверены на вирусы. Работают без сбоев и зависаний.

Нужна меньшая версия, которую можно запускать с любого носителя?

Портативная версия Compass 3D — не требует установки, вы можете использовать ее на любом устройстве, запускать проект прямо с флешки или другого носителя.

Compass 3D v18 Portable Версия: 2018 Платформа : WINDOWS Язык интерфейса : РУССКИЙ

Compass 3D v15 Portable Версия: 2014 Платформа : WINDOWS Язык интерфейса : РУССКИЙ

Compass 3D v14 Portable Версия: 2013 Платформа : WINDOWS Язык интерфейса : РУССКИЙ

Compass 3D v13 Portable Версия: 2011 Платформа : WINDOWS Язык интерфейса : РУССКИЙ

Представляем вам конфигурации (модули) для программы Compass 3D (устанавливается только при установленном Compass 3D — см. Выше)

AEC — конфигурация здания, включает библиотеки для промышленного и строительного проектирования.

ECAD — приборостроительный комплекс, включает библиотеки для проектирования радиоэлектронного оборудования, приборов и электрооборудования.

MCAD — конфигурация машиностроения, включает библиотеки, используемые при проектировании машиностроения.

Vertex Studio предлагает обучение в программе КОМПАС-3D с использованием как бесплатных, так и платных учебных материалов. Если вы занимаетесь этой дизайнерской программой на среднем уровне, она может оказаться вам полезной. Мы рекомендуем начинающим инженерам-механикам начать с.

В этом уроке мы рассмотрим пошаговое руководство по компасу и расскажем, как быстро научиться рисованию и моделированию с нуля.

Примечание: , если у вас есть КОМПАС 3D v17-v18, интерфейс будет отличаться от версий, начиная с v16 и ниже, так как АСКОН внесла довольно радикальные изменения в программы пользовательского интерфейса.

Обучение трехмерному моделированию в Compass-3D

Давайте откроем Compass-3D и сделаем первые шаги к проектированию в твердой конструкции. Щелкните создать Деталь .

Нажмите правой кнопкой мыши на одной из плоскостей (в этом примере плоскость ZX ) и выберите Создать эскиз .

Итак, мы перешли в режим создания Sketch .

Приступим к рисованию. Перейдите на вкладку геометрии, зажмите левую кнопку мыши на Rectangle и выберите Center and Vertex rectangle , чтобы было удобно начать построение фигуры из центра координат.

Строим прямоугольник, начиная от центра и доводя до верха (произвольные размеры).

На вкладке Размеры выберите инструмент Линейный размер .

Указав начальную и конечную точку линии, которая будет размером, введите значение ширины и высоты прямоугольника ( 30×50 мм ).

Таким же образом начертите круг (закладка Геометрия ) из центра прямоугольника диаметром 16 мм .

Нарисуем прямоугольник в центре основного прямоугольника и сразу изменим его размер ( 40×20 ). Этот прямоугольник послужит для удобства сооружения отверстий, расположенных в углах будущей детали.

Теперь, привязываясь к точкам вершин внутреннего прямоугольника, нарисуйте 4 круга.

С помощью инструмента Диаметр на вкладке Размеры установите диаметр для одной из окружностей.

Нажмите кнопку Ctrl , выберите все 4 круга и на вкладке Ограничения нажмите Equality … Это сделает все размеры отверстий равными, отклонившись от указанного размера на одном из кругов.

Выйдите из эскиза с помощью кнопки справа в верхнем углу экрана.

Не снимая выделения с эскиза, щелкните Element extrusion на вкладке Body elements и установите расстояние 5 мм … Нажмите OK .

В конечном итоге получаем цельную деталь толщиной 5 мм .

Краткое руководство по созданию чертежей в Compass 3D

Не закрывая модель из предыдущего этапа, перейдите на вкладку Control > Создание чертежа по модели .

После этого автоматически создается лист формата ГОСТ. Слева на панели параметров укажите Модель ориентации и ее Масштаб … Не закрывая окно параметров, укажите расположение вида на листе.

Давайте создадим проекционный вид из основного вида. Во вкладке Kinds нажимаем Projection view , затем указываем основной вид и, отклоняясь от основного, указываем положение для вида справа.

Если представление выделено черным, это означает, что данное представление неактивно. Чтобы переключаться между ними, просто щелкните , дважды щелкните , чтобы перейти к желаемому виду.

Для того, чтобы все окружности задавались осями, щелкните по каждой из них и поставьте галочку С осями .

Используя инструменты на вкладке Размеры , укажите размеры на чертеже.

Получаем чертеж с размерами.

Как и в случае с моделью, чтобы сохранить чертеж, просто нажмите Файл > Сохранить как… Выберите папку для сохранения и нажмите Сохранить .

При сохранении можно также указать тип формата pdf .

Таким образом, программа позволяет быстро создавать чертежи и 3D модели в одной из самых популярных САПР — КОМПАС 3D.

Программа представляет собой профессиональный трехмерный редактор. Он пригодится в промышленных целях — например, для создания деталей и оборудования. Вы также можете моделировать детские игрушки, инструменты, предметы домашнего обихода, мебель и многое другое. В программе есть все необходимые инструменты для 3D-дизайна, и она создана отечественными разработчиками.Записанные уроки на реальных примерах покажут, как работать в КОМПАС-3D, управлять встроенным функционалом и добиваться конкретного результата.

Видеоуроки по КОМПАС-3D

Пошаговый курс с последовательным изложением информации. С точки зрения подачи материала не хуже уроков Романа Саляхутдинова на КОМПАС-3D. Полный видеокурс содержит 49 уроков общей сложностью 1 час 36 минут: уроки короткие, но емкие, что позволит при необходимости повторить и закрепить желаемую тему.

Настраиваем стиль отображения рабочих окон.

Изучаем пункты меню и работаем с системными командами.

Изучаем, как работать со свойствами конкретного объекта.

Осваиваем кнопки групп команд, сгруппированные по их назначению.

Осваиваем работу с компактной панелью, в которой вы можете активировать ту или иную рабочую панель по мере необходимости.

Уроки моделирования в КОМПАС-3D

Сборник уроков позволяет углубиться в работу с программой и подробно изучить ее.Отличное начало для дизайнеров, которым нужны уроки 3D-моделирования компаса и которым нужна практика с примерами.

Моделирование трехмерной вешалки для одежды с нуля.

Изучаем дизайн мебели на примере деревянного стула.

Учимся создавать предметы интерьера — столики и тумбочки.

Как создать сложные 3D модели на примере держателя для карандашей с держателем для стикеров.

Моделируем трехмерную клетчатую доску для шахмат, шашек и других игр.

Если вы недавно приобрели принтер, но уже поняли, что вам неинтересна печать чужих моделей, то эта серия статей для вас. В своих статьях я постараюсь научить вас создавать свои собственные модели.

КОМПАС-3D Home — доступная даже ребенку система трехмерного моделирования, обладающая всеми возможностями профессиональных пакетов.

КОМПАС-3D Дом разработан российской компанией АСКОН на основе профессиональной системы КОМПАС-3D, которая существует на рынке более 26 лет.

Система полностью русскоязычная, включая все инструкции и справочники, что, безусловно, упростит вам дальнейшее изучение.

Для ознакомления вы можете бесплатно скачать 60-дневную версию КОМПАС-3D Home, сделать это можно на сайте kompas.ru

http://kompas.ru/kompas-3d-home/download/

Заполнив простую форму, мы получаем на почту ссылку на архив. Качаем архив, не забываем распаковать и установите программу.Надеюсь, этот процесс не будет для вас сложным.

При первом запуске появляется окно Application View — просто нажмите OK. Вам пока не потребуется никаких настроек.

После запуска программы мы видим стартовую страницу:

Создадим деталь — достаточно кликнуть соответствующий значок на стартовой странице.

Эскиз — основа любой модели.

Скетч — основа любой операции. Эскизы размещаются на плоскостях или гранях модели.

Чтобы создать эскиз, нажмите кнопку «Эскиз» на панели «Текущее состояние» и выберите нужную плоскость.

После этого вы переходите в режим эскиза — изображение растягивается на плоскость экрана. В правом углу появится значок режима эскиза.

Создадим прямоугольник. Для этого выберите команду «Прямоугольник» на панели «Геометрия».

Можно либо щелкнуть в двух произвольных местах экрана, либо ввести значения с клавиатуры.Введите значение высоты 50 мм — нажмите Enter, затем введите значение ширины 50 мм — нажмите Enter. Щелкните в любом месте, чтобы разместить получившийся квадрат.

Теперь вы можете выйти из режима эскиза.

Для этого снова нажмите кнопку эскиза на панели «Текущее состояние» или значок режима эскиза в правом верхнем углу рабочей области модели.

Операция выдавливания

Теперь у нас есть эскиз, и мы можем выполнить операцию.Запустите команду «Вытягивание» на панели инструментов «Редактировать деталь».

Вы можете перетащить горячие точки в окне модели или ввести 50 мм с клавиатуры — нажмите Enter, чтобы ввести значение. Нажмите кнопку «Новый объект» или Ctrl + Enter на клавиатуре, чтобы создать операцию.

У вас есть куб или параллелепипед, в зависимости от ваших действий.

Как мы разогнали САПР КОМПАС-3D → Часть 1 / Блог компании АСКОН / Sudo Null IT News

Прошло 20 лет с момента выхода первой 3D-версии КОМПАС — V5.11. За это время мы поняли, что потребности наших пользователей растут пропорционально возможностям КОМПАС-3D, так же как функциональность КОМПАС расширяется пропорционально потребностям пользователей. Только одна загвоздка: наращивая технологическую часть за долгие годы, мы столкнулись с проблемой продуктивности при работе со сложными крупными проектами. Теперь эта грань преодолена, и мы готовы рассказать, как нам удалось ускорить КОМПАС-3D более чем на 30 базовых операциях.

Как мы поняли, что пора «ускоряться»?

Если 12 лет назад было достаточно работы со сборками до нескольких тысяч компонентов, то теперь пользователи КОМПАС хотят делать сложные проекты на 300 000 компонентов в сборке, а нескольких миллионов будет мало. Эволюция пользовательских проектов КОМПАС-3D: слева Снегоуборочное фрезерно-роторное оборудование для тракторов К-700А, К-703МВА , справа Парогазовая установка ПГУ-410 МВТ . Если изображение плохо видно, нажмите на картинку. В ServiceDesk — техподдержку — нам приходили запросы в стиле «не могу открыть фабрику утром» и «модель открылась, но не вращается». Вывод один — КОМПАС требует серьезной доработки.

Первые изменения

Основная задача — повысить производительность системы при работе с большими сборками. Причем увеличить не на условные 10-30%, а в несколько раз.

Для решения этих задач в 2015 году мы сформировали рабочую группу по ускорению КОМПАС-3D. Этакий отряд быстрого реагирования программистов, тестировщиков и аналитиков.

Наша команда скорости

ПОМОЩЬ: раньше мы работали над ускорением — это и оптимизации, и новые функции, которые позволяют решить некоторые проблемы при работе с большими сборками.Однако задачи были не такими амбициозными, как сейчас, да и работа не была такой объемной.

Как выбирали критерии разгона?

Мы выбрали 5 направлений ускорения:

• рендеринг (поворот, перемещение и масштабирование изображения модели),
• добавление компонентов в большую сборку
• монтажное отверстие
• редактирование в сборках,
• проекция.

При выборе этих направлений мы опирались на несколько источников:

• собственный опыт и исследования,
• анализ запросов в техподдержку и анализ базы ошибок (в наших инструментах есть специальная метка «производительность», где проблемы критичные для производительности. отмечены),
• результатов опроса пользователей (пользователи обычно заполняют такие анкеты на мероприятиях АСКОН),
• высших степеней .

Вот мы что-то обсуждаем.

Вместе с формированием рабочей группы мы создали собственное информационное пространство — базу знаний — записали туда все задания, собрали и систематизировали идеи по возможным направлениям акселерации. В результате стали формироваться требования со сценариями дальнейшей работы, благодаря которым можно было контролировать производительность.

Еще одна аксиома, которую мы приняли при работе над версией: производительность нельзя просто взять и улучшить, а потом забыть о ней.Требовалось измерить и записать текущее состояние, от которого мы потом могли оттолкнуться. На тот момент отправной точкой была версия V16 (наша история еще в 2015 году), которой нужно было управлять скриптами из наших ТЗ. Работоспособность нескольких ключевых точек контролировалась вручную, но теперь этот процесс автоматизирован благодаря POI.

Антон Сидякин, программист, тимлид:

«Мы автоматизировали процессы благодаря внедренной системе — POI (Points of Interests).Это специальные теги, расположенные в исходном коде. По их словам, выполняя сценарии в КОМПАС-3D, описанные на языке пользователя, можно получить отчет, понятный не только программисту, но и аналитикам с тестировщиками и помогающий узнать, что делает КОМПАС-3D в определенный момент. и сколько времени на это потрачено. Затем эту информацию можно обработать автоматически и сравнить с исходными данными. «

Результаты автоматического тестирования производительности. Кстати, кто читал это место, теперь знает, что плита КДПВ является символом нашей команды ускорителей.Медленный код они считают медленным)

Какие модели использовались для сравнения?

Мы решили сконцентрироваться на реальных пользовательских моделях, соответствующих критериям «больших сборок».

База данных моделей компьютерного 3D-моделирования Aces Competition принесла большую пользу.

Ниже представлены скриншоты наших любимых моделей. Конечно, это еще не все, и, более того, мы уверены, что топовые модели последних лет скоро станут привычными и КОМПАС будет работать с ними не на пределе, а в штатном, скоростном режиме.

Когда нужно было еще больше нагружать систему, помимо этих моделей применялась и своеобразная «сборная солянка», например:

Еще мы использовали синтетические модели: в некоторых случаях возникают определенные проблемы. на них более ярко выражены и их удобнее использовать для отладки и тестирования.

О развитии и достигнутых результатах

Чертеж

В первую очередь попытались ускорить рендеринг (этого также требовало большинство пользователей, принявших участие в опросе).

Скорость рендеринга критична во всех процессах, когда модель позиционируется или ее отображение изменяется. И это не только поворот, перемещение или масштабирование модели. Скорость отрисовки также имеет значение в тех процессах, где обновляется изображение модели:

• Добавление компонента в сборку
• выбор базовых объектов для сопряжения (грани, кромки и т. Д.),
• выделение выбранных частей модели (компоненты, грани),
• изменить видимость объектов (скрыть / показать компонент).

И это далеко не все случаи, когда используется подсистема визуализации. Поэтому понятно, почему ускорение рендеринга стало для нас приоритетом.

При этом важно было не только использовать возможности производительных современных видеокарт, но и не забывать о тех, кто использует не столь мощное и современное оборудование.

Результатом работы стала реализация двух вариантов рендеринга:

• Basic — включает Open GL 2.0 расширений. Менее требовательны к производительности видеокарты. Дает хорошее ускорение рендеринга,
• «Улучшено» — использует современные расширения OpenGL 4.5. Требовательна к характеристикам видеокарты. Дает максимальное ускорение рендеринга на современных картах

Подсказка:
Настройки рендеринга для v18.

По умолчанию работает «Автоопределение» — желаемый вариант выбирается на основе поддерживаемых расширений OpenGL.

Юрий Корчагин, программист:

«В задаче производительности отображения больших сцен понятно, что много ресурсов тратится на обход сцены и расчет параметров, с которыми должен отображаться примитив.

Другая проблема связана с большим количеством вызовов отрисовки (вызовов API OpenGL, которые приводят к выводу геометрии в буфер кадра).

Исходное состояние также предполагало передачу всех данных на видеокарту из ОЗУ. А это миллионы треугольников в случае большой сборки.

Здесь нельзя было обойтись без косметических исправлений, так как требовалось многократное повышение производительности. Поэтому было решено во многом переписать модуль визуализации.

Первым шагом было использование видеопамяти для кэширования данных рисования (триангуляция, каркас, лица). Перенеся эти данные на GPU, нам удалось получить увеличение FPS в 2-3 раза.

После этого была создана модель данных, адаптированная для визуализации. То есть мы избавились от запросов на 3D-модель, которая может быть достаточно ресурсоемкой, что тоже дало свой положительный эффект.

Следующим шагом было изучение качества и объема триангуляции. Часто мелкие детали отображались с чрезмерной точностью, и наоборот — в определенных ситуациях вместо гладких поверхностей пользователь видел на экране «рубленую» модель.

Мы решили использовать несколько уровней детализации и применить приближение примитивов с учетом углового отклонения. Таким способом убили двух зайцев: улучшили качество и устранили чрезмерную нагрузку на GPU.

Спойлер: О триангуляции

Уточняет Никита Батьянов, инженер-аналитик:

«Для более правильного и в целом приятного отображения моделей мы решили дополнить параметры триангуляции максимальным угловым отклонением.Ранее мы использовали только параметр максимального линейного отклонения.

Напомню: для того, чтобы видеокарта рисовала наши теоретические представления объектов, необходимо их разбить на треугольники. Чем больше таких треугольников, тем больше изображение будет выглядеть «идеальным», но тем сильнее будет нагрузка на видеокарту.

Алгоритм разбиения на треугольники с использованием максимального углового отклонения позволяет более точно отображать некоторые модели, при этом не увеличивая количество треугольников так сильно, как если бы использовалось только максимальное линейное отклонение.

«Мы можем рисовать объекты меньшего размера по сравнению с размерами всей модели, при этом немного завышая количество треугольников».

Юрий Корчагин, программист:

«Ну, отображение модели стало быстрее, но не настолько, как хотелось бы. На этом этапе мы поняли, что больше не сможем извлечь из этого подхода.

С другой стороны, для использования новейших подходов потребуются самые современные видеокарты, что противоречит требованиям совместимости и некоторым пользователям это явно не понравится.Таким образом, описанные выше улучшения стали доступны как «базовый» вариант рендеринга.

А потом началось самое интересное … »

В следующей части мы продолжим рассказ о рендеринге, а также покажем результаты измерения скорости рендеринга при повороте сборки, расчетов MTC, добавления компонентов в сборку и Расскажите о появлении типа частичной нагрузки

И на десерт оставили вам видео для сравнения скорости рендеринга при вращении, масштабировании и смещении Редуктора морской силовой установки.

Конец первой части. Продолжение следует .

Учебное пособие Compass 3D V16 version de construcción. Funcionalidad básica en los intereses de AEC.

«Компас-3D» — это пакет программного обеспечения для трехмерных моделей. La aplicación se ha convertido en un estándar para muchas empresas en vista de una combinación inusual de la simplicidad de la interfaz y la Удобства работы с производственными объектами, способствующими созданию и созданию моделей продуктов.Gracias al Disño «Compass-3d» de edificios, estructuras de absolutamente cualquier complejidad. En otras palabras, Creando el modelo deseado en el menor tiempo posible, se puede enviar inmediatamente a la producción. Скачать бесплатную русскую версию Compass 3D después de un artículo haciendo clic en el enlace.

Тан быстро como apareció la computadora, el disño de documentos técnicos fue más fácil. Los dibujos se han realizado durante mucho tiempo en el entorno virtual, después de locual van a la impresora para imprimir.Relativamente recientemente apareció la posibilidad de modelos de modelos 3D de piezas y productos, que es muy Удобный. Las imágenes tridimensionales allowen a los ingenieros ver qué objeto, parte o producto se vuelve al final. Esto simpleifica enormemente muchas tareas técnicas.

Скачать la aplicación no tomará mucho tiempo. Cada elemento «Compass-3d» puede dominar fácilmente. La interfaz es completetamente rusa. Un sistema de referencia también está presente y traducido al ruso.

«Компас-3D» не требует единого отдельного продукта, который требует написания документации, необходимой для создания модели.Todo se basa en los Requisitos y los estados tópicos. estándares.

«Компас-3d» состоит из основных компонентов:

• Автоматическая система разработки;
• Formación de módulos de especificaciones;
• Трехмерные модели.

Veamos los parámetros básicos de esta versión del programa:

• Los dibujos y modelos tridimensionales se asocian con especificaciones que se pueden obtener automáticamente al Disñar.
• Se prevé obtener un modelo de productos estándar por tecnología paramétrica; Habrá un prototipo previamente Disñado.
• Los tipos estándar se construyen automáticamente. La sincronización de datos se производит en el dibujo de inscripción primary con datos de un modelo tridimensional.
• Generación automática de modelos asociativos en Dimensions tridimensionales: especies locales, secciones, cortes, etc.

El programa encuentra una aplicación activa en áreas de actividad donde necesita desarrollar y disñar constantemente.Por lo tanto, descargue audazmente «Compass-3d» en ruso.

Puede скачать полную версию программы Compass 3D на русском языке для продолжения.

Compass-3D V16: Revisión de nuevos productos для разработки конструкции

Julia Kotov.

АСКОНА 13 мая, испускает в сравнении-3D V16: новая версия системы автоматических разработок, которая исчерпывает децентрализованные мили изобретателей. Los productos profesionales de la línea de la brújula están equipados con más de 66 mil trabajos, una parte pesada de la cual se encuentra en las organaciones de disño y depamentos de proyectos de empresas industrialles.С свободой архитектуры 3D-CAD RENGA, ASCON не детектирует дескрипцию Compass-3D и предлагает приложения, которые соответствуют технологическим разработкам. Una prioridad aún para muchos usuarios es el desarrollo de la documentación. Además, en las aplicaciones AEC, la brújula tiene algo que se debe hacer en RENGA, disños, tecnología, sistemas de ingeniería.

Funcionalidad básica en los intereses de AEC.

Compass-3D V16 непрерывно движется и движется для повышения удобства работы.Los tamaños lineales y angulares ahora se pueden fijar en uno de los dos modos: en el modo de indicación de puntos o en la indicación de los objetos.

Trabajar con el texto, puede configurar el número y la ubicación de los puntos característicos para mover la inscripción, y si es necesario, Crear un texto refjado de un espejo. Por cierto, la funcionalidad «espejo» se ha convertido en una de las принципиальные «фишки» новой версии Compass-3D.

En el modelado tridimensional, el ensamblaje se simpleifica como un detalle, lo que elega la preparación de piezas, imágenes tridimensionales de elementos al comparegarlos a elementos de usuario.

Impresión mejorada. Ahora es suficiente para imprimir un documento de múltiples líneas desde la ventana main para que las hojas tengan el mismo tamaño. En el modo de vista previa antes de que el sello apareciera un equipo. Escala en hojas dedicadas Lo que le permite mostrar las hojas completetamente lo más posible.

Интерфейс приложений Compass-3D

Conocimiento con nuevos productos de aplicaciones AEC especializadas comenzará con la interfaz.Aquí es posible configurar las barras de herramientas: usamos el espacio de trabajo racionalmente y cómodamente.

La barra de herramientas de múltiples aplicaciones se combina en los paneles compactos y se encuentra en cualquier lugar del campo de trabajo (рис. 1). Tenga en cuenta que al cambiar la aplicación, se cambiará un concunto de herramientas. Por lo tanto, cada Disñador puede Crear un espacio de trabajo Individual Precisamente para sí mismo.

Металлические конструкции: км.

En el catálogo de Metalwork, aprobado: km tiene una lista de nuevos materiales de acuerdo con el surtido; Hay esquinas, estándares extranjeros y chastras de estándares extranjeros. En la ventana del filter, el acero está disponible tanto GOST en el material como en la marca de material, lo que le permite elegir con mayor Precisión el perfil necesario (рис. 2).

Con filterros

Sistemas de ingeniería: TX, OV, VK

En las aplicaciones de la Familia de Sistemas de Ingeniería — Tecnología: TX, Soporte de vida: OV, Vida-Provisión: VK. Авто-вставка с выбором , Автобусы с переходом.. Рассмотрим cada uno de ellos con más detalle.

Carotrobika apareció además de los dos modos existentes — Travesaño automático y No incruste la tubería Desde Compass-3D v15.2 — автоматическое создание образов. Las tees se insertan de la base de datos de los elementos especificados por el usuario en la pestaña Elementos automáticos Diálogo Parámetros aplicaciones or en la pestaña Elementos automáticos Equity. ( ambientes ) sobre el Paneles de propiedad (рис. 3).

Una cosa excelente que no ha sido suficiente durante mucho tiempo en Compass-3D, es la insertción de la Participación automática (concéntrica o excéntrica) al cambiar el diámetro. Si se seleccionó anteriormente del elemento de transición del catálogo, ahora sucede automáticamente.

Línea automática concéntrica Cortes entre el área existente y creada recién creados al elegir otros tamaños de la tubería.

Las opciones para la insertción de la fiesta de automóviles se muestran en la FIG. 4. Si la dirección de las secciones de construcción совпадает, la transición se inserta (ver Fig. 4 pero ). Si la dirección de las parcelas не совпадает, entonces segotiga una excluación con un ángulo necesario a la transición (вер. Рис. 4 b. ). Posición Transición de distracción puede cambiar la tecla F3 (ver Fig. 4 en ). El artículo se crea después de especificar el segundo punto del segmento.

Si, al seleccionar otros tamaños del eje de tubería, el eje de los segmentos no равняется, entonces, entre los bloqueos de trama existentes y recién creados. Temporizador automático excéntrico (рис. 5).

La Inserción Ocurre en dos etapas: primero se selecciona el diámetro del tubo, luego se selecciona la orientación de la transición, luego el uso de la transición.

Una estación de autobuses con una selección. Le permite encontrar el tamaño de los parámetros de control adecuados (diámetro, SDR, etc.) en la misma sección de Directorio desde la cual se selecciona el tamaño de la corriente. Sobre el Paneles de catálogo Puede elegir entre los filter disponibles, luego se hará que la atribución automática tenga en cuenta los valores registrados. Al construir, se muestra una imagen fantasma de un tamaño seleccionado (рис. 6).

Estación de autobuses con transiciones. — Este es un modo que le permite insertar los tamaños actuales, y si es necesario, puede recoger la transición deseada. Por comfortiencia, al construir, se muestra una imagen fantasma del elemento actual con transiciones seleccionadas (рис. 7).

В заключение, рекомендую список обычаев мира Compass-3D en la sección de materiales de capacity. En la nueva version, se complementan y se separan según la experience trabajar con el sistema: se Requieren recién llegados para explorar el «ABC Compass-3D», los usuarios seguros estarán interesados ​​\ u200ben «Técnicas de trabajo». 3D ».Cada lección include materiales con ejemplos y muestras del resultado, que se debe obtener mediante la medición de la lección.

Для нового Compass-3D V16, используемого для бесплатного использования. Puedes descargarlo en el sitio. http://kompas.ru. .

Сайт веб-сайта 2013-03-20

Продукт Software Compass-3D позволяет уменьшить скорость передачи и многое другое для реализации трехмерных трехмерных объектов на рабочем столе.El sistema hace posible crear y calcular la especificación del producto. Además, возможно, прямое управление с программами CNC де лас máquinas, en realidad transfiriendo el producto al desarrollo inmediatamente después del disño. Превосходное функционирование и упрощение работы, выполнение обязательной программы Compass-3D и расширение возможностей продукта или проекта. Система Compass 3D содержит различные программы, скачать , чтобы загрузить бесплатно на новой странице в Интернете.Адема универсальной системы модели, программы работы, программы, включающей особую программу для калькуляций, в качестве редактора текстов. También hay paquetes especializados, por ejemplo, un compás-electricista se utiliza para trabajar con productos o esquemas eléctricos, y el programa de objetos Compass permite Crear proyectos de objetos de construcción. Все продукты программного обеспечения Compass-3D используются для интерфейса пользователя, который упрощает работу и снижает уровень входящего сигнала для образов.Детальная система референций, тамбион hecho en ruso, ле разрешение разрешения де манера независимого майора де лас прегунтас собре лос аспекты системы Compass-3D. В Интернете, вы можете скачать 64-битную систему для 64-битных систем.

Основная система модели Compass-3D — это надежное соединение для роботов. Por ejemplo, al cambiar los parámetros de la sección, la sección o la ruptura en un modelo tridimensional, el dibujo está cambiando automáticamente.La sincronización se logra no solo por corredencias geométricas, sino también todas las inscripciones, elementos e incluso la recalculación de la masa del modelo del producto. Si es necesario, puede activar el programa de especificación, también se considera automáticamente, siguiendo cualquier cambio en el modelo. Эль-дизайн-дель-система де ла Biblioteca Includesrada en sí será Facility значительно. La mayoría de los productos estándar se pueden tomar desde allí sin pasar tiempo en su disño.Программный продукт Compass-3D позволяет разрешить преобразователь, который может работать с разработкой и разработкой, с минимальными затратами, которые можно использовать для бесплатного скачивания Torrent Compass 3D. De hecho, el sistema hace posiblecreation documentación que cumpla con los estándares de SPD y ECCD en modo casi automatizado. La mayoría de las tablas, especificaciones, dibujos, todo esto se sincronizarán automáticamente con el modelo modelo, lo que le da un gran ahorro y recursos de tiempo. Скачать Compass La versión gratuita puede estar directamente en el sitio.

En diciembre de 2012, последняя версия программы Compass 3D — это новая версия программы, и теперь вы можете скачать бесплатно Compass 3d v14 . Desde la Innovación, vale la pena señalar que el concunto y la composición de los paneles de herramientas se modifican sust financialmente y la capacity de combinar la ventana de propiedades y apareció el panel de propiedades a una ventana. En cuanto al modelado трехмерный, existen muchas oportunidades para trabajar con modelos para el cambio de tamaño y las plerancias, las capas y la capasidad de ingresar a los Requisitos técnicos.Pruebe este programa y le sorprenderá gratamente la interfaz mejorada y la seguridad mejorada de sus proyectos. Si desea obtener rápidamente la version de la brújula, ingrese el Torrent de descarga de Compass 3D y obtenga el salto del archivo a la velocidad máxima.

En la primavera de 2014, ASCON presentó su nuevo producto. Компас-3д. Последняя версия 15. Система автоматического развертывания Compass-3D может использоваться с обновленным интерфейсом.Con la llegada del Nuevo манипулятора интерактивного, el trabajo se simpleificó en el editor. En cuanto a las Innovaciones, se puede decir que la compañía asistió por el camino de la revolución y Presentó un Concepto Complete Nuevo de Disño y modelado. Nueva Filosofía puesta en Compass-3d v15 , se basa en la «geometría de disño» del equipo, «Colecciones» y «Copia de geometría», cuyo uso integrationdo está dirigido a optimizar el procedure de trabajo colectivo. Estás tomando descargar Compass 3D v15 gratis gratis Y además de los nuevos equipos, en apoyo del trabajo en el disño de productos complejos ya gran escala, también un depósito complete de herramienas adicionales dirigidas general y además de los nuevos equipos дизайн 3D сына «Zonas», «Capas» y «Modelo de sección transversal».En la Compass-3D V15, основные принципы работы с удобствами и удобствами, технология интеллектуального дизайна Mind, así que haga clic en Descargar Compass 3D и обеспечивает бесплатную разработку и усовершенствование современного интерфейса. русо.

Como de costumbre, en mayo de 2015, ASCON представляет новый продукт в модели 3D V16, который включает все современные инновации, а также новые идеи современного искусства.La novedad más esperada y Meaninga es «Refjar», que Cambia Radicmente Los Enfoques Para El Disño 3D y le permite pasar solo unos pocos clics para modelar un parte simétrica de cualquier producto u objeto, que increíblemente acelera el flujo de trabajoo y . Entre otras Innovaciones que estarán interesadas en cualquier ingeniero, se preserva la unidad de Ensamblaje como un cuerpo, lo que lo hace mucho más fácil y le permite obtener más rápido y más fácilmente producir operaciones posteriores.Значительные изменения представлены в конфигурациях полного трехмерного программного обеспечения, которое вы можете найти в разработке или изготовлении инструментов или конструкций…………………………………………. ». Там будет менчионо ан лас примерные этапы анунсио де ла новая версия брухулы 3D, приблизительная по значимости ан ла скорость комо ла пропиа интерфаз и эль дизайн, процесс создания и создания трехмерных моделей. Этот продукт может быть получен бесплатно от ASCON, используя простой клик в , чтобы скачать Compass 3D v16 .

¿Necesita una versión menor de tamaño y que se puede ejecutar desde cualquier medio?

Портативная версия Brújula 3D: не требуется установка, используется для использования в режиме реального времени, выполняется непосредственный проект с одной вспышкой и другими средствами массовой информации.

Презентации конфигураций (модулей) для программы Compass 3D (одна установка установлена ​​в Brújula 3D, доступна только)

AES. — Configuración de construcción, включая bibliotecas para Desño de construcción industrial.

ESAD. — Configuración de Fabricación de Instruos, включая bibliotecas para Disñar Equipos de Radio-Electrónicos, dispositivos y equipos eléctricos.

MCAD. — Configuración de la construcción de máquinas, включая bibliotecas utilizadas en el disño de ingeniería mecánica.

Brújula ABC

En la version V9, apareció un manual interactivo include especial: la brújula ABC (рис. 1.71).

Хиго. 1.71. Интерактивное учебное пособие ABC Brújula

Используйте команду ASP-ABC Compass Menu.

ABC Compass содержит множество ejemplos acompañados de archivos de explicación que iluminan diversos aspectos de trabajar con el programa. El manual contiene más de una docena de lecciones, permissioniéndose estudiar trabajo con el programa. En estas lecciones, se consideran los siguientes temas:

Общая информация;

Creando la primera parte;

Creando un dibujo de trabajo;

Creando unidad de montaje;

Creando un concunto de producto;

Creando un component en su lugar;

Añadiendo productos estándar;

Creando un dibujo de ensamblaje;

Creando un dibujo del producto;

Creando especificaciones;

Construyendo cuerpos de rotación;

Elementos cinemáticos y curvas espaciales;

Construcción de elementos en secciones;

Подробные сведения о моделях.

El ABC Compass es beneficioso de la ayuda customual de la visibilidad de las visibilidad de los ejemplos, la facilidad de presentación de material, así como la presencia de archivos que acompañan estos ejemplos utilizando los cuate ráaade essemplos utilizando los cuate ráaade estemede en una parte o dibujo.

Библиотека Compass-3D V10 от 100% Автор Кидрук Максим Иванович

Compass-3D V10: Первое знакомство Cualquier редактор современного графического дизайна с интерфейсом сложности.Como Regla General, Los Sistemas de Disño Presentados Hoy en Día en el mercado CAD se están desarrollando ya no un año. Lograron acumular muchos diferentes durante este tiempo.

Del libro AutoCAD 2010 Автор Орлов Андрей Александрович

Главное меню Compass-3D V10 Como ya señaló, главное меню программы cambia dinámicamente su composición según el tipo de documento activo en este momento (основное меню зависит от этого документа с трехмерным графиком).Además, incluso para

Desde el libro, agregue a la canasta. Principios clave Mejore la convertión del sitio web Автор Айзенберг Джеффри

Modelado de estado sólido en Compass-3D

Из библиотеки Compass-3D для детей и взрослых. Dibujo, Informática, Geometría. Автор Большаков Владимир

Sistema 3D del Disño de la brújula y el modelo de estado-sólido tridimensional de los cuerpos de rotación y los engranajes mecánicos del eje de la brújula 3D — sin lugar a dudas, el módulo auxiliar más poderoimensso proporcion mode .Простой y cómodo

Цифровые фотографии из библиотеки. Trucos y efectos Autor Гурский юрий анатольевич

El eje del eje de la brújula 2D, el eje de compás 2D, el eje de compás 2D, el eje de compás, sirve como una biblioteca de la brújula 2D del eje de la brújula (aunque no es del todo twoimensional, usingizando el eje de compás 2D, también pueridimens generar mode) . El módulo 2D del eje de compás proporciona una construcción paramétrica de dibujos.

De las redes sociales. Вконтакте, Facebook и другие… Автор Леонтьев Виталий Петрович

Compass-Spring Otra aplicación de cálculo poderosa и многофункциональная система Compass-3D es un módulo de disño de resortes de brújula (рис. 5.17). Хиго. 5.17. La Biblioteca Compass-Spring es un miembro que la creación de dibujos de Ensamblaje o Concuntos tridimensionales de alta complejidad,

Del libro del autor.

COMPASS MASTER en muchos casos, una de las herramientas de parameterrización para la automatización de ciertas acciones en el процесо де дезинто эс suficiente, y los nuevos modelos o dibujos 3D disñados, aunque similares a la normena

Del libro del autor.

Пример библиотеки в сравнении-3D. Это пример переднего демонстрационного принципа общего принципа работы трехмерной программы для внешнего применения (плагин), который, вероятно, может быть объяснен, создавая трехмерную библиотеку для единого приложения. En esta sección en detalle.

Del libro del autor.

El gatillo de los ejes y la brújula es otro medio para instalar el tipo deseado: un disparador de ejes y una brújula. Para aprovechar esta oportunidad, el comando de menú Ver? Перспективы в 3D? ¿Пунто-де-Виста (Vista? Vistas tridimensionales? Punto de vista).También puede ingresar el comando VPETP desde el teclado. Donde

Del libro del autor.

Las ventas de alfabetos que vienen a la caja, el cajero le sonríe y le pregunta Educadamente: «¿Cómo pagará: una tarjeta o efectivo?» Los especialistas en ventas llaman a esta pregunta alternativa. Cualquiera que sea la opción que elija, la compra aún se hará, y

Del libro del autor.

3,7. Руководство по эксплуатации «Компас Азбуки» в заключительной части раздела работы с системой LT-де-Компас -3D, которая используется в тексте электронного электронного текста «ABC Compass».»ABC Compass — это интерактивная ручная реализация в форме

.

Preuzmite программа КОМПАС-3D V16 бесплатно

Сделайте это использование специальных расчетных программ по стандартным изображениям. Готово нитко не ради cртеже на листе папира с оловком и владаром. Osim ako se to ne mora nositi s prvim godinama studenata.

КОМПАС-3D это меню за crtanje koji vam omogućuje da smanjite vrijeme prodeno u kreiranju kvalitetnih crteža. Приложение на русском языке программы и может быть создано с такими исходными данными, как AutoCAD или Nanocad, КОМПАС-3D и корейский студенческий архитектурный факультет, као и профессиональные инженерные модели.

Программа может помочь изобрести равных и размерных кортежа. Korisničko sučelje i ogroman broj različitih alata omogućuju fleksibilno pristupanje processu izrade.

Pouka: Crtanje u COMPASS 3D

Savjetujemo vam da pogledate: Ostala rješenja za crtanje na računalu

Izrada crteža

KOMPAS-3D omogućuje izvođenje crteža bilo koje složenosti: od malih dijelova namještaja do elemenata građevinske opreme.Такогер может быть облицован архитектурной структурой в 3D формате.

Велики брой алата за crtanje objekata pomaže u ubrzanju rada. Программа има све облике потребне за израду комплетног crteža: točke, segmenti, krugovi итд.

Све рисунок можно себе поднести с великим точным. Na primjer, možete napraviti zakrivljenu sekciju promjenom vodiča u ovaj segment, a ne spomenuti okomite crteže i paralelne linije.

Stvaranje raznih Oblika s dimenzijama i objašnjenjima takoer nije teško.Osim toga, na listu možete dodati objekt koji je prikazan kao već spremljeni crtež. Ova vam značajka omogućuje da radite kao skupina, kada svaki sudionik privuče samo određeni detalj cijelog objekta, a potom završni crtež sastavljen je od takvih «cigle».

Izrada specikacija za crtež

U arsenalu programa nalazi se alat za lako kreiranje specificikacije za crtež. Уз к, можете ставить на список стандартную спецификацию кожи удовлетворява захтевима ГОСТ-а.

Konfiguracije za različite vrste crteža

Primjena se vrši u nekoliko konfiguracija: osnovni, građevinski, inženjerski, itd.Te konfiguracije omogućuju odabir izgleda i alata programa koji su najprikladniji za određeni zadatak.

Na primjer, konfiguracija zgrada prikladna je za izradu projektne dokumentacije pri izgradnji zgrade. Dok je inženjerska verzija pogodna za izvođenje trodimenzionalnog modela neke tehnike.

Prebacivanje između konfiguracija dogaa se bez zatvaranja programa.

Rad s 3D modelima

Aplikacija je u stanju stvoriti i urediti trodimenzionalne modele objekata.To vam omogućuje da dodate vidljivost dokumentu koji šaljete.

Предварительные данные в формате AutoCAD

КОМПАС-3D можно передавать данные в формате DWG и DXF, коды, которые используются в популярной программе, в которой используется AutoCAD, Чтобы автоматически загружать данные из любого другого формата AutoCAD prepoznaje.

Врло е прикладно ако радите у тиму, а ваше колеге уживает AutoCAD,

предности:

1.Корисничко сучелье;
2. veliki broj alata za crtanje;
3. Доступность дополнительных функций;
4. Sučelje je izraeno na ruskom.

nedostaci:

1. Distribuirani uz naknadu. Nakon preuzimanja imat ćete način probnog trajanja od 30 dana.

КОМПАС-3D с альтернативной альтернативой AutoCAD, Развитые программы поддержки приложений и стально га ажурираю, как би се ажурирали помочу найновых рожков за израду.

Preuzmite probnu verziju programa KOMPAS-3D

Preuzmite najnoviju verziju programa s service stranice

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ТОВАРЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Служба поддержки Bentley Automation

Ознакомительные сведения об услуге Bentley Automation

Сервер композиции Bentley i-model для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора ProjectWise Geospatial Management

Справка ProjectWise Geospatial Management Explorer

Ознакомительные сведения об управлении геопространственными данными ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Матрица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Справка портала цепочки поставок

Услуги цифрового двойника активов

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Управление эффективностью активов

Справка по AssetWise 4D Analytics

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительный проект

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для Building Designer Help

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

Ознакомительные сведения по генеративным компонентам OpenBuildings

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Помощь в канализации и коммунальных услугах

Справка OpenRail ConceptStation

Ознакомительные сведения по OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка по конструктору надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

OpenSite Designer ReadMe

Инфраструктура связи

Справка по Bentley Coax

Bentley Communications PowerView Help

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка конструктора OpenComms

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительное ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

ConstructSim Work Package Server Руководство по установке

Справка управления SYNCHRO

SYNCHRO Pro Readme

Энергетическая инфраструктура

Справка конструктора Bentley OpenUtilities

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Promis.e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство по настройке подстанции

— управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка Bentley CivilStorm

Справка Bentley HAMMER

Справка Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Управление активами линейной инфраструктуры

Справка по услугам AssetWise ALIM Linear Referencing Services

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Картография и геодезия

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

OpenCities Map Ultimate для Финляндии Readme

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Ознакомительные сведения о карте Bentley

Проектирование шахты

Помощь по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности и аналитика

Справка по подготовке САПР LEGION

Справка по построителю моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование и визуализация

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Морской структурный анализ

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD.Pro

Завод Дизайн

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения для менеджера ортогональной работы OpenPlant

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Реализация проекта

Справка рабочего стола Bentley Navigator

Моделирование реальности

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Ознакомительные сведения о Декарте

Структурный анализ

Справка OpenTower iQ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Close the Collaboration Gap (электронная книга)

STAAD.Pro Help

Ознакомительные сведения о STAAD.Pro

STAAD.Pro Physical Modeler

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

.
