Основные виды компьютерных разъемов

Современные компьютеры оснащены множеством различных портов и разъемов для подключения периферийных устройств и передачи данных. Рассмотрим основные типы интерфейсов, которые можно встретить в современных ПК и ноутбуках:

• USB — универсальный последовательный порт
• HDMI — мультимедийный интерфейс высокой четкости
• DisplayPort — цифровой видеоинтерфейс
• VGA — аналоговый видеоинтерфейс
• DVI — цифровой видеоинтерфейс
• Ethernet (RJ-45) — сетевой порт
• 3.5 мм аудио разъем
• Thunderbolt — высокоскоростной интерфейс

Каждый из этих разъемов имеет свое назначение и характеристики. Давайте подробнее разберем особенности основных интерфейсов.

USB — универсальный последовательный порт

USB (Universal Serial Bus) — самый распространенный тип разъема в современных компьютерах. Он используется для подключения широкого спектра периферийных устройств:

• Клавиатуры и мыши
• Флэш-накопителей
• Внешних жестких дисков
• Принтеров и сканеров
• Веб-камер
• Смартфонов и планшетов

Существует несколько версий USB с различной скоростью передачи данных:

• USB 2.0 — до 480 Мбит/с
• USB 3.0 — до 5 Гбит/с
• USB 3.1 — до 10 Гбит/с
• USB 3.2 — до 20 Гбит/с

Наиболее распространенные типы USB-разъемов:

• USB Type-A — классический плоский разъем
• USB Type-C — современный компактный разъем
• Micro-USB — используется в мобильных устройствах

USB Type-C постепенно вытесняет другие типы разъемов благодаря универсальности и высокой скорости передачи данных.

HDMI — мультимедийный интерфейс высокой четкости

HDMI (High-Definition Multimedia Interface) — цифровой интерфейс для передачи аудио и видео высокого качества. Основные характеристики HDMI:

• Передача несжатого цифрового видео и аудио
• Поддержка разрешения до 4K и 8K
• Пропускная способность до 48 Гбит/с (HDMI 2.1)
• Поддержка HDR (расширенный динамический диапазон)
• Обратная совместимость с DVI

HDMI широко используется для подключения:

• Мониторов и телевизоров
• Проекторов
• Игровых консолей
• AV-ресиверов

Существует несколько типов HDMI-разъемов: стандартный, мини и микро. Большинство современных компьютеров оснащены как минимум одним портом HDMI.

DisplayPort — современный цифровой видеоинтерфейс

DisplayPort — это цифровой интерфейс, разработанный для замены VGA и DVI. Ключевые особенности DisplayPort:

• Высокая пропускная способность — до 80 Гбит/с (DisplayPort 2.0)
• Поддержка разрешений до 16K при 60 Гц
• Возможность подключения нескольких мониторов по одному кабелю
• Передача аудио по тому же кабелю
• Поддержка технологии AMD FreeSync и NVIDIA G-Sync

DisplayPort часто встречается на профессиональных мониторах и видеокартах. Он обеспечивает более высокое качество изображения и частоту обновления по сравнению с HDMI, что делает его предпочтительным для геймеров и профессионалов в области графики.

VGA — аналоговый видеоинтерфейс

VGA (Video Graphics Array) — один из старейших видеоинтерфейсов, который все еще можно встретить на некоторых компьютерах и мониторах. Основные характеристики VGA:

• Аналоговый сигнал
• Максимальное разрешение 2048×1536 пикселей
• 15-пиновый разъем D-Sub
• Не передает аудио

VGA постепенно выходит из употребления, уступая место цифровым интерфейсам. Однако он все еще может быть полезен для подключения старых мониторов или проекторов.

DVI — цифровой видеоинтерфейс

DVI (Digital Visual Interface) — цифровой видеоинтерфейс, который был разработан для замены VGA. Существует несколько типов DVI-разъемов:

• DVI-A — только аналоговый сигнал
• DVI-D — только цифровой сигнал
• DVI-I — поддерживает как цифровой, так и аналоговый сигнал

Основные характеристики DVI:

• Поддержка разрешения до 2560×1600 пикселей
• Частота обновления до 144 Гц
• Не передает аудио (за исключением DVI-HDMI адаптеров)

DVI постепенно вытесняется HDMI и DisplayPort, но все еще встречается на некоторых мониторах и видеокартах.

Ethernet (RJ-45) — сетевой порт

Ethernet — стандарт проводных компьютерных сетей. Порт RJ-45 используется для подключения компьютера к локальной сети или интернету. Основные характеристики:

• 8-контактный разъем
• Поддержка скоростей 10/100/1000 Мбит/с (Gigabit Ethernet)
• В современных сетях возможны скорости до 10 Гбит/с

Несмотря на развитие беспроводных технологий, Ethernet остается важным компонентом для обеспечения стабильного и быстрого интернет-соединения.

3.5 мм аудио разъем

3.5 мм аудио разъем, также известный как мини-джек, используется для подключения наушников, колонок и микрофонов. Существует несколько типов 3.5 мм разъемов:

• TRS (tip-ring-sleeve) — для стерео аудио
• TRRS (tip-ring-ring-sleeve) — для стерео аудио и микрофона

Многие современные ноутбуки имеют комбинированный аудио разъем, который поддерживает как наушники, так и микрофон.

Thunderbolt — высокоскоростной универсальный интерфейс

Thunderbolt — это высокоскоростной интерфейс, разработанный Intel и Apple. Ключевые особенности Thunderbolt:

• Высокая пропускная способность — до 40 Гбит/с (Thunderbolt 3)
• Поддержка передачи видео, аудио и данных
• Возможность подключения внешних графических процессоров
• Поддержка питания устройств до 100 Вт
• Совместимость с USB-C

Thunderbolt 3 и 4 используют тот же разъем, что и USB-C, что делает его универсальным решением для подключения различных устройств.

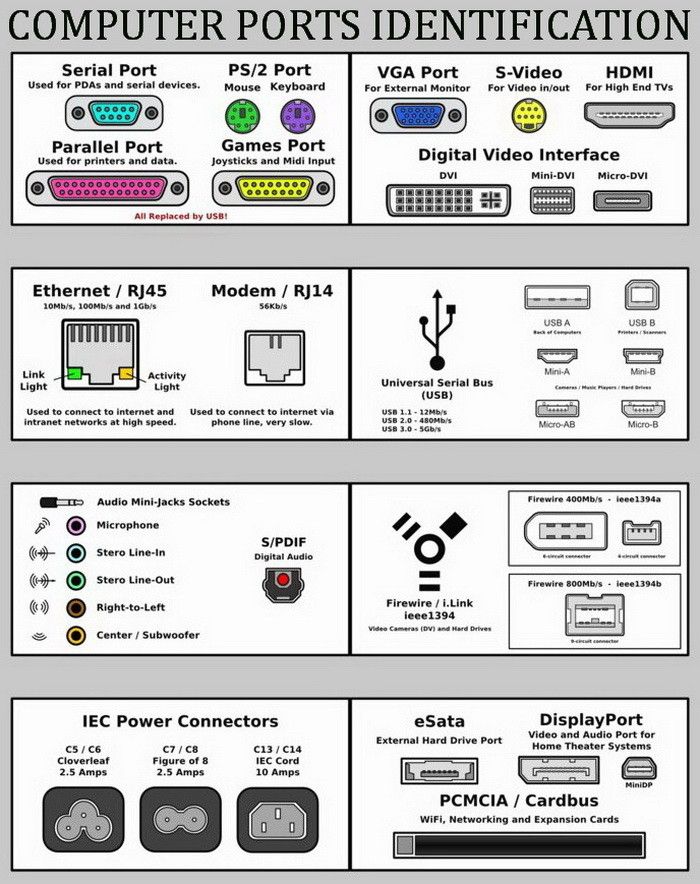

Виды внутренних и внешних разъемов в ПК и ноутбуке

Компьютерный порт — это интерфейс или точка соединения между компьютером и его периферийными устройствами. Вот некоторые из распространенных периферийных устройств — это мышь, клавиатура, монитор или дисплей, принтер, динамик, флэш-накопитель и другие. Основная функция компьютерного порта — выступать в качестве точки подключения, куда можно подключить кабель от периферийного устройства и обеспечить передачу данных от устройства и к устройству.

Порт компьютера также называют портом связи, поскольку он отвечает за связь между компьютером и его периферийным устройством. Обычно гнездовой конец разъема называется портом, и он обычно находится на материнской плате. В компьютерах порты связи можно разделить на два типа в зависимости от типа или протокола, используемых для связи. Это последовательные порты и параллельные порты. Последовательный порт — это интерфейс, через который периферийные устройства могут быть подключены с использованием последовательного протокола, который предполагает передачу данных по одному биту за раз по одной линии связи. Наиболее распространенный тип последовательного порта — это D-Subminiature или D-sub разъем, по которому передаются сигналы RS-232. С другой стороны, параллельный порт — это интерфейс, через который связь между компьютером и его периферийным устройством осуществляется параллельно, то есть данные передаются или выводятся параллельно с использованием более чем одной линии или провода связи. Порт принтера — это пример параллельного порта. В статье дается краткое введение в различные типы портов и их приложения.

Навигация

PS/2

Разъем PS / 2 разработан IBM для подключения мыши и клавиатуры. Он был представлен в серии компьютеров IBM Personal Systems / 2, отсюда и название разъема PS / 2. Разъемы PS / 2 имеют пурпурный цвет для клавиатуры и зеленый для мыши.

PS / 2 — это 6-контактный разъем DIN. Схема выводов гнездового разъема PS / 2 показана ниже.

Несмотря на то, что распиновка портов PS / 2 для мыши и клавиатуры одинакова, компьютеры не распознают устройство при подключении к неправильному порту.

Порт PS / 2 теперь считается устаревшим портом, поскольку порт USB заменил его, и очень немногие современные материнские платы включают его в качестве устаревшего порта.

Последовательный порт

Последовательный порт Хотя связь в PS / 2 и USB является последовательной, технически термин «последовательный порт» используется для обозначения интерфейса, соответствующего стандарту RS-232. Есть два типа последовательных портов, которые обычно встречаются на компьютере: DB-25 и DE-9.

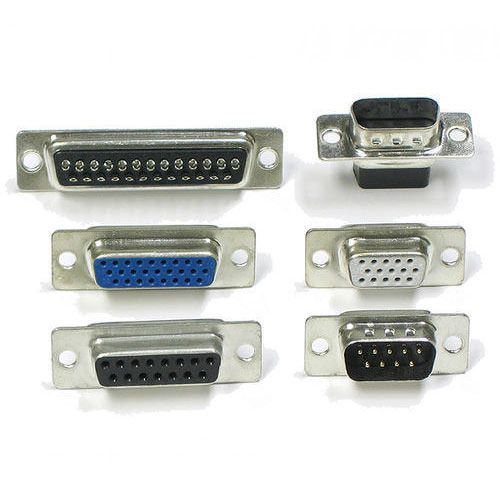

DB-25

DB-25 — это вариант разъема D-sub и оригинальный порт для последовательной связи RS-232. Они были разработаны как основной порт для последовательных подключений по протоколу RS-232, но для большинства приложений не требовались все контакты.

Следовательно, DE-9 был разработан для последовательной связи на основе RS-232, в то время как DB-25 редко использовался в качестве последовательного порта и часто использовался как параллельный порт принтера как замена 36-контактного параллельного разъема Centronics.

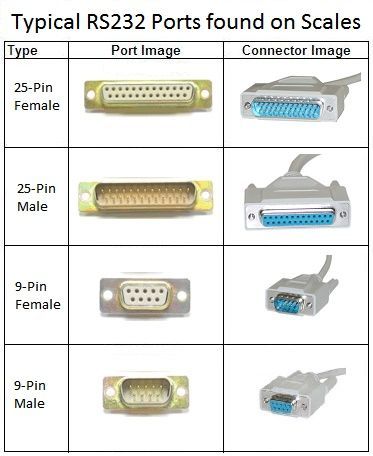

DE-9 или RS-232 или COM порт

DE-9 является основным портом для последовательной связи RS-232. Это разъем D-sub с оболочкой E, который часто ошибочно называют DB-9. Порт DE-9 также называется COM-портом и обеспечивает полнодуплексную последовательную связь между компьютером и его периферией. Некоторые из приложений порта DE-9 — это последовательный интерфейс с мышью, клавиатурой, модемом, источниками бесперебойного питания (ИБП) и другими внешними устройствами, совместимыми с RS-232.

Распиновка порта DE-9 представлена ниже.

Использование портов DB-25 и DE-9 для связи сокращается и заменяется USB или другими портами.

Параллельный порт или 36-контактный порт Centronics

Параллельный порт — это интерфейс между компьютером и периферийными устройствами, такими как принтеры, с параллельной связью. Порт Centronics — это 36-контактный порт, который был разработан как интерфейс для принтеров и сканеров, поэтому параллельный порт также называется портом Centronics. До широкого использования портов USB параллельные порты были очень распространены в принтерах. Позже порт Centronics был заменен портом DB-25 с параллельным интерфейсом.

Аудио порты

Аудиопорты используются для подключения динамиков или других устройств вывода звука к компьютеру. Аудиосигналы могут быть аналоговыми или цифровыми, и в зависимости от этого порт и соответствующий ему разъем различаются.

Разъемы объемного звука или разъем TRS 3.5 мм

Это наиболее часто встречающийся аудиопорт, который можно использовать для подключения стереонаушников или каналов объемного звука. Система с 6 разъемами включена в большинство компьютеров для вывода звука, а также для подключения микрофона. 6 разъемов имеют цветовую маркировку: синий, салатовый, розовый, оранжевый, черный и серый. Эти 6 разъемов можно использовать для конфигурации объемного звука до 8 каналов.

S / PDIF / TOSLINK

Формат цифрового интерфейса Sony / Phillips (S / PDIF) — это аудиосвязь, используемая в домашних медиа. Он поддерживает цифровой звук и может передаваться с помощью коаксиального аудиокабеля RCA или оптоволоконного разъема TOSLINK. Большинство компьютерных домашних развлекательных систем оснащены S / PDIF через TOSLINK. TOSLINK (Toshiba Link) - это наиболее часто используемый цифровой аудиопорт, который может поддерживать 7.1-канальный объемный звук с помощью всего одного кабеля.

Видео порты

Порт VGA

Порт VGA используется во многих компьютерах, проекторах, видеокартах и телевизорах высокой четкости. Это разъем D-sub, состоящий из 15 контактов в 3 ряда. Разъем называется ДЭ-15. Порт VGA — это основной интерфейс между компьютерами и более старыми ЭЛТ-мониторами. Даже современные ЖК-мониторы и светодиодные мониторы поддерживают порты VGA, но качество изображения ухудшается. VGA передает аналоговые видеосигналы с разрешением до 648X480.

С увеличением использования цифрового видео порты VGA постепенно заменяются портами HDMI и Display. Некоторые ноутбуки оснащены встроенными портами VGA для подключения к внешним мониторам или проекторам. Распиновка порта VGA показана ниже.

Цифровой видеоинтерфейс (DVI)

DVI — это высокоскоростной цифровой интерфейс между контроллером дисплея, таким как компьютер, и устройством отображения, таким как монитор. Он был разработан с целью передачи цифровых видеосигналов без потерь и замены аналоговой технологии VGA.

Существует три типа разъемов DVI в зависимости от передаваемых сигналов: DVI-I, DVI-D и DVI-A. DVI-I — это порт DVI со встроенными аналоговыми и цифровыми сигналами. DVI-D поддерживает только цифровые сигналы, а DVI-A поддерживает только аналоговые сигналы. Цифровые сигналы могут быть как одинарными, так и двойными, где одиночный канал поддерживает цифровой сигнал с разрешением до 1920X1080, а двойной канал поддерживает цифровой сигнал с разрешением до 2560X1600. На следующем изображении сравниваются структуры типов DVI-I, DVI-D и DVI-A вместе с распиновкой.

Mini-DVI

Порт Mini-DVI разработан Apple как альтернатива порту Mini-VGA и физически аналогичен таковому. Он меньше обычного порта DVI. Это 32-контактный порт, способный передавать сигналы DVI, композитный, S-Video и VGA с соответствующими адаптерами. На следующем изображении показан порт Mini-DVI и совместимый с ним кабель.

Micro-DVI

Порт Micro-DVI, как следует из названия, физически меньше Mini-DVI и способен передавать только цифровые сигналы. К этому порту можно подключать внешние устройства с интерфейсами DVI и VGA, при этом требуются соответствующие адаптеры. На следующем изображении порт Micro-DVI можно увидеть рядом с портами для наушников и USB.

Display Port

Display Port (DP) — это интерфейс цифрового дисплея с дополнительным многоканальным звуком и другими формами данных. Display Port разработан с целью замены портов VGA и DVI в качестве основного интерфейса между компьютером и монитором. Последняя версия DisplayPort 1.3 поддерживает разрешение до 7680 X 4320.

Порт дисплея имеет 20-контактный разъем, что намного меньше по сравнению с портом DVI и обеспечивает лучшее разрешение. Схема выводов порта дисплея показана ниже.

Разъем RCA

Разъем RCA может передавать композитные видео- и стереофонические аудиосигналы по трем кабелям. Композитное видео передает аналоговые видеосигналы, а разъем выполнен в виде разъема RCA желтого цвета. Видеосигналы передаются по одному каналу вместе с импульсами строчной и кадровой синхронизации с максимальным разрешением 576i (стандартное разрешение). Красный и белый разъемы используются для стереофонических аудиосигналов (красный для правого канала и белый для левого канала).

Компонентное видео

Компонентное видео — это интерфейс, в котором видеосигналы разделяются более чем на два канала, и качество видеосигнала выше, чем у композитного видео. Как и композитное видео, компонентное видео передает только видеосигналы, и для стереозвука необходимо использовать два отдельных разъема. Компонентный видеопорт может передавать как аналоговые, так и цифровые видеосигналы. Порты обычно встречающегося компонентного видео используют 3 разъема и имеют цветовую кодировку: зеленый, синий и красный.

S-Video

Разъем S-Video или Separate Video используется для передачи только видеосигналов. Качество изображения лучше, чем у композитного видео, но имеет меньшее разрешение, чем у компонентного видео. Порт S-Video обычно черного цвета и присутствует на всех телевизорах и большинстве компьютеров. Порт S-Video выглядит как порт PS / 2, но состоит всего из 4 контактов.

Из 4 выводов один вывод используется для передачи сигналов интенсивности (черный и белый), а другой вывод используется для передачи цветовых сигналов. Оба этих контакта имеют соответствующие контакты заземления.

HDMI

HDMI — это аббревиатура от High Definition Media Interface. HDMI — это цифровой интерфейс для подключения устройств высокого и сверхвысокого разрешения, таких как компьютерные мониторы, телевизоры высокой четкости, проигрыватели Blu-Ray, игровые консоли, камеры высокого разрешения и т. Д. HDMI можно использовать для передачи несжатого видео и сжатых или несжатых аудиосигналов. Порт HDMI типа A показан ниже.

Разъем HDMI состоит из 19 контактов и последней версии HDMI, т.е. HDMI 2.0 может передавать цифровой видеосигнал с разрешением до 4096 × 2160 и 32 аудиоканала. Распиновка порта HDMI выглядит следующим образом.

USB

Универсальная последовательная шина (USB) заменила последовательные порты, параллельные порты, разъемы PS / 2, игровые порты и зарядные устройства для портативных устройств. Порт USB может использоваться для передачи данных, действовать как интерфейс для периферийных устройств и даже действовать как источник питания для устройств, подключенных к нему. Есть три типа портов USB: тип A, тип B или мини-USB и Micro USB.

На рисунке показаны разъемы USB различных поколений (USB 1.1/2.0/3.0) разделенные по двум видам критериев:

1) тип разъема

• USB Type A
• USB Type B

2) размер разъема

• стандартный разъем USB
• mini USB разъем
• micro USB разъем


USB типа A

Порт USB Type-A представляет собой 4-контактный разъем. Существуют разные версии USB-портов типа A: USB 1.1, USB 2.0 и USB 3.0. USB 3.0 является общепринятым стандартом и поддерживает скорость передачи данных 400 Мбит / с. Также выпущен USB 3.1, поддерживающий скорость передачи данных до 10 Гбит / с. USB 2.0 имеет черный цвет, а USB 3.0 - синий. На следующем изображении показаны порты USB 2.0 и USB 3.0.

Распиновка порта USB Type — A показана ниже. Распиновка общая для всех стандартов Типа — А.

USB типа B

Разъемы USB типа B, официально называемые разъемами Standard-B, имеют квадратную форму с небольшим закруглением или большим квадратным выступом наверху, в зависимости от версии USB. Разъемы USB Type-B поддерживаются во всех версиях USB, включая USB 3.0, USB 2.0 и USB 1.1. Второй тип разъема «B», называемый Powered-B, также существует, но только в USB 3.0. Разъемы USB 3.0 типа B часто имеют синий цвет, а разъемы USB 2. 0 типа B и USB 1.1 типа B часто черные. Это не всегда так, потому что разъемы и кабели USB Type B могут быть любого цвета по выбору производителя.

Разъемы USB типа B чаще всего встречаются на больших компьютерных устройствах, таких как принтеры и сканеры. Вы также иногда найдете порты USB типа B на внешних устройствах хранения, таких как оптические приводы, дисководы для гибких дисков и корпуса жестких дисков. Штекеры USB типа B обычно находятся на одном конце кабеля USB A / B. Штекер USB типа B вставляется в гнездо USB типа B на принтере или другом устройстве, а штекер USB типа A входит в гнездо USB типа A, расположенное на главном устройстве, например, компьютере.

Разъемы USB типа B в USB 2.0 и USB 1.1 идентичны, что означает, что штекер USB типа B от одной версии USB подходит к розетке USB типа B как собственной версии, так и другой версии USB. Разъемы USB 3.0 типа B имеют другую форму, чем предыдущие, поэтому вилки не подходят к предыдущим розеткам. Однако новый форм-фактор USB 3.0 типа B был разработан таким образом, чтобы позволить предыдущим разъемам USB типа B от USB 2.0 и USB 1.1 подходить к розеткам USB 3.0 типа B. Другими словами, штекеры USB 1.1 и 2.0 типа B физически совместимы с гнездами USB 3.0 типа B, но штекеры USB 3.0 типа B несовместимы с гнездами USB 1.1 или USB 2.0 типа B. Причина изменения заключается в том, что разъемы USB 3.0 Type B имеют девять контактов, что на несколько больше, чем четыре контакта, обнаруженных в предыдущих разъемах USB Type B, чтобы обеспечить более высокую скорость передачи данных USB 3.0. Эти штифты нужно было куда-то пропустить, поэтому форму типа B пришлось несколько изменить.

На рисунке выше показан разъем USB 3.0 Type micro B

USB типа C

USB Type-C является последней спецификацией USB и представляет собой двусторонний разъем. USB Type-C должен заменить типы A и B и считается перспективным в будущем.

Порт USB Type-C состоит из 24 контактов. Распиновка USB Type-C приведена ниже. USB Type-C может выдерживать ток 3А. Эта функция обработки высокого тока используется в новейшей технологии быстрой зарядки, при которой батарея смартфона полностью заряжается за очень короткое время.

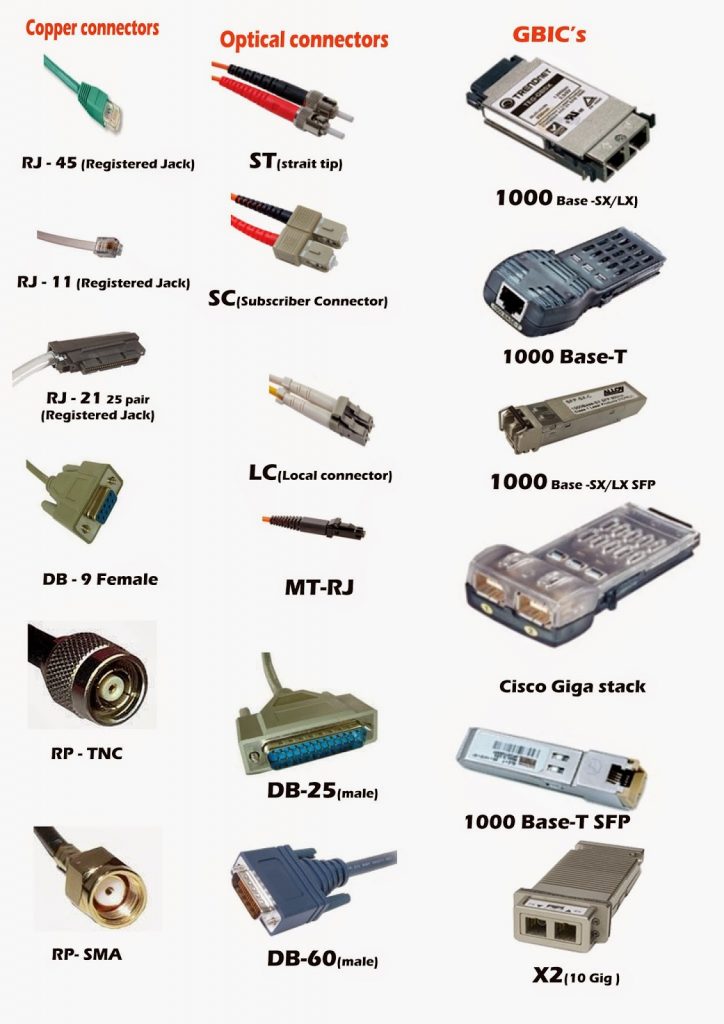

RJ-45

Ethernet — это сетевая технология, которая используется для подключения вашего компьютера к Интернету и связи с другими компьютерами или сетевыми устройствами. Интерфейс, который используется для компьютерных сетей и телекоммуникаций, известен как Registered Jack (RJ), а порт RJ-45, в частности, используется для Ethernet по кабелю. Разъем RJ-45 представляет собой модульный разъем типа 8 — 8 контактов (8P — 8C). Новейшая технология Ethernet называется Gigabit Ethernet и поддерживает скорость передачи данных более 10 Гбит / с. Ниже показан порт Ethernet или LAN с разъемом типа 8P — 8C вместе с кабелем RJ-45 с вилкой. Модульный разъем 8P — 8C без ключа обычно обозначается как Ethernet RJ-45. Часто порты RJ-45 оснащены двумя светодиодами для индикации передачи и обнаружения пакетов.

RJ-11

RJ-11 — это еще один тип зарегистрированного разъема, который используется в качестве интерфейса для подключения телефона, модема или ADSL. Несмотря на то, что компьютеры почти никогда не оснащены портом RJ-11, они являются основным интерфейсом во всех телекоммуникационных сетях. Порты RJ-45 и RJ11 похожи друг на друга, но RJ-11 — это меньший по размеру порт, в котором используется 6-контактный 4-контактный разъем (6P-4C), хотя достаточно 6-канального-2 контакта (6P-2C). Ниже показано изображение порта RJ-11 и совместимого с ним разъема.

Следующее изображение можно использовать для сравнения портов RJ-45 и RJ-11.

е-SATA

e-SATA — это внешний разъем Serial AT Attachment, который используется в качестве интерфейса для подключения внешних запоминающих устройств. Современные разъемы e-SATA называются e-SATAp и расшифровываются как Power e-SATA ports. Это гибридные порты, способные поддерживать как e-SATA, так и USB. Ни организация SATA, ни организация USB официально не одобрили порт e-SATAp и должны использоваться на риск пользователя.

На изображении выше показан порт e-SATAp. Он показывает, что можно подключать как устройства e-SATA, так и USB.

Виды внутренних и внешних разъемов в ПК и ноутбуке

Компьютерный порт — это интерфейс или точка соединения между компьютером и его периферийными устройствами. Вот некоторые из распространенных периферийных устройств — это мышь, клавиатура, монитор или дисплей, принтер, динамик, флэш-накопитель и другие. Основная функция компьютерного порта — выступать в качестве точки подключения, куда можно подключить кабель от периферийного устройства и обеспечить передачу данных от устройства и к устройству.

Порт компьютера также называют портом связи, поскольку он отвечает за связь между компьютером и его периферийным устройством. Обычно гнездовой конец разъема называется портом, и он обычно находится на материнской плате. В компьютерах порты связи можно разделить на два типа в зависимости от типа или протокола, используемых для связи. Это последовательные порты и параллельные порты. Последовательный порт — это интерфейс, через который периферийные устройства могут быть подключены с использованием последовательного протокола, который предполагает передачу данных по одному биту за раз по одной линии связи. Наиболее распространенный тип последовательного порта — это D-Subminiature или D-sub разъем, по которому передаются сигналы RS-232. С другой стороны, параллельный порт — это интерфейс, через который связь между компьютером и его периферийным устройством осуществляется параллельно, то есть данные передаются или выводятся параллельно с использованием более чем одной линии или провода связи. Порт принтера — это пример параллельного порта. В статье дается краткое введение в различные типы портов и их приложения.

Навигация

PS/2

Разъем PS / 2 разработан IBM для подключения мыши и клавиатуры. Он был представлен в серии компьютеров IBM Personal Systems / 2, отсюда и название разъема PS / 2. Разъемы PS / 2 имеют пурпурный цвет для клавиатуры и зеленый для мыши.

PS / 2 — это 6-контактный разъем DIN. Схема выводов гнездового разъема PS / 2 показана ниже.

Несмотря на то, что распиновка портов PS / 2 для мыши и клавиатуры одинакова, компьютеры не распознают устройство при подключении к неправильному порту.

Порт PS / 2 теперь считается устаревшим портом, поскольку порт USB заменил его, и очень немногие современные материнские платы включают его в качестве устаревшего порта.

Последовательный порт

Последовательный порт Хотя связь в PS / 2 и USB является последовательной, технически термин «последовательный порт» используется для обозначения интерфейса, соответствующего стандарту RS-232. Есть два типа последовательных портов, которые обычно встречаются на компьютере: DB-25 и DE-9.

DB-25

DB-25 — это вариант разъема D-sub и оригинальный порт для последовательной связи RS-232. Они были разработаны как основной порт для последовательных подключений по протоколу RS-232, но для большинства приложений не требовались все контакты. Следовательно, DE-9 был разработан для последовательной связи на основе RS-232, в то время как DB-25 редко использовался в качестве последовательного порта и часто использовался как параллельный порт принтера как замена 36-контактного параллельного разъема Centronics.

DE-9 или RS-232 или COM порт

DE-9 является основным портом для последовательной связи RS-232. Это разъем D-sub с оболочкой E, который часто ошибочно называют DB-9. Порт DE-9 также называется COM-портом и обеспечивает полнодуплексную последовательную связь между компьютером и его периферией. Некоторые из приложений порта DE-9 — это последовательный интерфейс с мышью, клавиатурой, модемом, источниками бесперебойного питания (ИБП) и другими внешними устройствами, совместимыми с RS-232.

Распиновка порта DE-9 представлена ниже.

Использование портов DB-25 и DE-9 для связи сокращается и заменяется USB или другими портами.

Параллельный порт или 36-контактный порт Centronics

Параллельный порт — это интерфейс между компьютером и периферийными устройствами, такими как принтеры, с параллельной связью. Порт Centronics — это 36-контактный порт, который был разработан как интерфейс для принтеров и сканеров, поэтому параллельный порт также называется портом Centronics. До широкого использования портов USB параллельные порты были очень распространены в принтерах. Позже порт Centronics был заменен портом DB-25 с параллельным интерфейсом.

Аудио порты

Аудиопорты используются для подключения динамиков или других устройств вывода звука к компьютеру. Аудиосигналы могут быть аналоговыми или цифровыми, и в зависимости от этого порт и соответствующий ему разъем различаются.

Разъемы объемного звука или разъем TRS 3.5 мм

Это наиболее часто встречающийся аудиопорт, который можно использовать для подключения стереонаушников или каналов объемного звука. Система с 6 разъемами включена в большинство компьютеров для вывода звука, а также для подключения микрофона. 6 разъемов имеют цветовую маркировку: синий, салатовый, розовый, оранжевый, черный и серый. Эти 6 разъемов можно использовать для конфигурации объемного звука до 8 каналов.

S / PDIF / TOSLINK

Формат цифрового интерфейса Sony / Phillips (S / PDIF) — это аудиосвязь, используемая в домашних медиа. Он поддерживает цифровой звук и может передаваться с помощью коаксиального аудиокабеля RCA или оптоволоконного разъема TOSLINK. Большинство компьютерных домашних развлекательных систем оснащены S / PDIF через TOSLINK. TOSLINK (Toshiba Link) - это наиболее часто используемый цифровой аудиопорт, который может поддерживать 7.1-канальный объемный звук с помощью всего одного кабеля.

Видео порты

Порт VGA

Порт VGA используется во многих компьютерах, проекторах, видеокартах и телевизорах высокой четкости. Это разъем D-sub, состоящий из 15 контактов в 3 ряда. Разъем называется ДЭ-15. Порт VGA — это основной интерфейс между компьютерами и более старыми ЭЛТ-мониторами. Даже современные ЖК-мониторы и светодиодные мониторы поддерживают порты VGA, но качество изображения ухудшается. VGA передает аналоговые видеосигналы с разрешением до 648X480.

С увеличением использования цифрового видео порты VGA постепенно заменяются портами HDMI и Display. Некоторые ноутбуки оснащены встроенными портами VGA для подключения к внешним мониторам или проекторам. Распиновка порта VGA показана ниже.

Цифровой видеоинтерфейс (DVI)

DVI — это высокоскоростной цифровой интерфейс между контроллером дисплея, таким как компьютер, и устройством отображения, таким как монитор. Он был разработан с целью передачи цифровых видеосигналов без потерь и замены аналоговой технологии VGA.

Существует три типа разъемов DVI в зависимости от передаваемых сигналов: DVI-I, DVI-D и DVI-A. DVI-I — это порт DVI со встроенными аналоговыми и цифровыми сигналами. DVI-D поддерживает только цифровые сигналы, а DVI-A поддерживает только аналоговые сигналы. Цифровые сигналы могут быть как одинарными, так и двойными, где одиночный канал поддерживает цифровой сигнал с разрешением до 1920X1080, а двойной канал поддерживает цифровой сигнал с разрешением до 2560X1600. На следующем изображении сравниваются структуры типов DVI-I, DVI-D и DVI-A вместе с распиновкой.

Mini-DVI

Порт Mini-DVI разработан Apple как альтернатива порту Mini-VGA и физически аналогичен таковому. Он меньше обычного порта DVI. Это 32-контактный порт, способный передавать сигналы DVI, композитный, S-Video и VGA с соответствующими адаптерами. На следующем изображении показан порт Mini-DVI и совместимый с ним кабель.

Micro-DVI

Порт Micro-DVI, как следует из названия, физически меньше Mini-DVI и способен передавать только цифровые сигналы. К этому порту можно подключать внешние устройства с интерфейсами DVI и VGA, при этом требуются соответствующие адаптеры. На следующем изображении порт Micro-DVI можно увидеть рядом с портами для наушников и USB.

Display Port

Display Port (DP) — это интерфейс цифрового дисплея с дополнительным многоканальным звуком и другими формами данных. Display Port разработан с целью замены портов VGA и DVI в качестве основного интерфейса между компьютером и монитором. Последняя версия DisplayPort 1.3 поддерживает разрешение до 7680 X 4320.

Порт дисплея имеет 20-контактный разъем, что намного меньше по сравнению с портом DVI и обеспечивает лучшее разрешение. Схема выводов порта дисплея показана ниже.

Разъем RCA

Разъем RCA может передавать композитные видео- и стереофонические аудиосигналы по трем кабелям. Композитное видео передает аналоговые видеосигналы, а разъем выполнен в виде разъема RCA желтого цвета. Видеосигналы передаются по одному каналу вместе с импульсами строчной и кадровой синхронизации с максимальным разрешением 576i (стандартное разрешение). Красный и белый разъемы используются для стереофонических аудиосигналов (красный для правого канала и белый для левого канала).

Компонентное видео

Компонентное видео — это интерфейс, в котором видеосигналы разделяются более чем на два канала, и качество видеосигнала выше, чем у композитного видео. Как и композитное видео, компонентное видео передает только видеосигналы, и для стереозвука необходимо использовать два отдельных разъема. Компонентный видеопорт может передавать как аналоговые, так и цифровые видеосигналы. Порты обычно встречающегося компонентного видео используют 3 разъема и имеют цветовую кодировку: зеленый, синий и красный.

S-Video

Разъем S-Video или Separate Video используется для передачи только видеосигналов. Качество изображения лучше, чем у композитного видео, но имеет меньшее разрешение, чем у компонентного видео. Порт S-Video обычно черного цвета и присутствует на всех телевизорах и большинстве компьютеров. Порт S-Video выглядит как порт PS / 2, но состоит всего из 4 контактов.

Из 4 выводов один вывод используется для передачи сигналов интенсивности (черный и белый), а другой вывод используется для передачи цветовых сигналов. Оба этих контакта имеют соответствующие контакты заземления.

HDMI

HDMI — это аббревиатура от High Definition Media Interface. HDMI — это цифровой интерфейс для подключения устройств высокого и сверхвысокого разрешения, таких как компьютерные мониторы, телевизоры высокой четкости, проигрыватели Blu-Ray, игровые консоли, камеры высокого разрешения и т. Д. HDMI можно использовать для передачи несжатого видео и сжатых или несжатых аудиосигналов. Порт HDMI типа A показан ниже.

Разъем HDMI состоит из 19 контактов и последней версии HDMI, т.е. HDMI 2.0 может передавать цифровой видеосигнал с разрешением до 4096 × 2160 и 32 аудиоканала. Распиновка порта HDMI выглядит следующим образом.

USB

Универсальная последовательная шина (USB) заменила последовательные порты, параллельные порты, разъемы PS / 2, игровые порты и зарядные устройства для портативных устройств. Порт USB может использоваться для передачи данных, действовать как интерфейс для периферийных устройств и даже действовать как источник питания для устройств, подключенных к нему. Есть три типа портов USB: тип A, тип B или мини-USB и Micro USB.

На рисунке показаны разъемы USB различных поколений (USB 1.1/2.0/3.0) разделенные по двум видам критериев:

1) тип разъема

• USB Type A
• USB Type B

2) размер разъема

• стандартный разъем USB
• mini USB разъем
• micro USB разъем


USB типа A

Порт USB Type-A представляет собой 4-контактный разъем. Существуют разные версии USB-портов типа A: USB 1.1, USB 2.0 и USB 3.0. USB 3.0 является общепринятым стандартом и поддерживает скорость передачи данных 400 Мбит / с. Также выпущен USB 3.1, поддерживающий скорость передачи данных до 10 Гбит / с. USB 2.0 имеет черный цвет, а USB 3.0 - синий. На следующем изображении показаны порты USB 2.0 и USB 3.0.

Распиновка порта USB Type — A показана ниже. Распиновка общая для всех стандартов Типа — А.

USB типа B

Разъемы USB типа B, официально называемые разъемами Standard-B, имеют квадратную форму с небольшим закруглением или большим квадратным выступом наверху, в зависимости от версии USB. Разъемы USB Type-B поддерживаются во всех версиях USB, включая USB 3.0, USB 2.0 и USB 1.1. Второй тип разъема «B», называемый Powered-B, также существует, но только в USB 3.0. Разъемы USB 3.0 типа B часто имеют синий цвет, а разъемы USB 2.0 типа B и USB 1.1 типа B часто черные. Это не всегда так, потому что разъемы и кабели USB Type B могут быть любого цвета по выбору производителя.

Разъемы USB типа B чаще всего встречаются на больших компьютерных устройствах, таких как принтеры и сканеры. Вы также иногда найдете порты USB типа B на внешних устройствах хранения, таких как оптические приводы, дисководы для гибких дисков и корпуса жестких дисков. Штекеры USB типа B обычно находятся на одном конце кабеля USB A / B. Штекер USB типа B вставляется в гнездо USB типа B на принтере или другом устройстве, а штекер USB типа A входит в гнездо USB типа A, расположенное на главном устройстве, например, компьютере.

Разъемы USB типа B в USB 2.0 и USB 1.1 идентичны, что означает, что штекер USB типа B от одной версии USB подходит к розетке USB типа B как собственной версии, так и другой версии USB. Разъемы USB 3.0 типа B имеют другую форму, чем предыдущие, поэтому вилки не подходят к предыдущим розеткам. Однако новый форм-фактор USB 3.0 типа B был разработан таким образом, чтобы позволить предыдущим разъемам USB типа B от USB 2.0 и USB 1.1 подходить к розеткам USB 3.0 типа B. Другими словами, штекеры USB 1.1 и 2.0 типа B физически совместимы с гнездами USB 3.0 типа B, но штекеры USB 3.0 типа B несовместимы с гнездами USB 1.1 или USB 2.0 типа B. Причина изменения заключается в том, что разъемы USB 3.0 Type B имеют девять контактов, что на несколько больше, чем четыре контакта, обнаруженных в предыдущих разъемах USB Type B, чтобы обеспечить более высокую скорость передачи данных USB 3.0. Эти штифты нужно было куда-то пропустить, поэтому форму типа B пришлось несколько изменить.

На рисунке выше показан разъем USB 3.0 Type micro B

USB типа C

USB Type-C является последней спецификацией USB и представляет собой двусторонний разъем. USB Type-C должен заменить типы A и B и считается перспективным в будущем.

Порт USB Type-C состоит из 24 контактов. Распиновка USB Type-C приведена ниже. USB Type-C может выдерживать ток 3А. Эта функция обработки высокого тока используется в новейшей технологии быстрой зарядки, при которой батарея смартфона полностью заряжается за очень короткое время.

RJ-45

Ethernet — это сетевая технология, которая используется для подключения вашего компьютера к Интернету и связи с другими компьютерами или сетевыми устройствами. Интерфейс, который используется для компьютерных сетей и телекоммуникаций, известен как Registered Jack (RJ), а порт RJ-45, в частности, используется для Ethernet по кабелю. Разъем RJ-45 представляет собой модульный разъем типа 8 — 8 контактов (8P — 8C). Новейшая технология Ethernet называется Gigabit Ethernet и поддерживает скорость передачи данных более 10 Гбит / с. Ниже показан порт Ethernet или LAN с разъемом типа 8P — 8C вместе с кабелем RJ-45 с вилкой. Модульный разъем 8P — 8C без ключа обычно обозначается как Ethernet RJ-45. Часто порты RJ-45 оснащены двумя светодиодами для индикации передачи и обнаружения пакетов.

RJ-11

RJ-11 — это еще один тип зарегистрированного разъема, который используется в качестве интерфейса для подключения телефона, модема или ADSL. Несмотря на то, что компьютеры почти никогда не оснащены портом RJ-11, они являются основным интерфейсом во всех телекоммуникационных сетях. Порты RJ-45 и RJ11 похожи друг на друга, но RJ-11 — это меньший по размеру порт, в котором используется 6-контактный 4-контактный разъем (6P-4C), хотя достаточно 6-канального-2 контакта (6P-2C). Ниже показано изображение порта RJ-11 и совместимого с ним разъема.

Следующее изображение можно использовать для сравнения портов RJ-45 и RJ-11.

е-SATA

e-SATA — это внешний разъем Serial AT Attachment, который используется в качестве интерфейса для подключения внешних запоминающих устройств. Современные разъемы e-SATA называются e-SATAp и расшифровываются как Power e-SATA ports. Это гибридные порты, способные поддерживать как e-SATA, так и USB. Ни организация SATA, ни организация USB официально не одобрили порт e-SATAp и должны использоваться на риск пользователя.

На изображении выше показан порт e-SATAp. Он показывает, что можно подключать как устройства e-SATA, так и USB.

20 типов компьютерных разъемов и кабелей 2022

За годы в истории компьютеров произошло много изменений. Точно так же существуют различные виды кабелей, которые изобретались и изобретались заново. В наши дни существует так много типов кабелей, что новичок полностью потеряется в технических джунглях. Только какой разъем какой? Это может быть сложно, но не волнуйтесь! Поскольку мы объясним их вкратце, это будет легко понять.

В этой статье мы поговорим о различных типах компьютерных разъемов, а также обсудим, что они из себя представляют и как они работают. Так что, если вы тоже хотите понять их, читайте дальше, чтобы узнать!

Содержание

---

• Основы разъемов/кабелей для ПК или компьютеров
• Разъемы «папа/мама»
• 20 типов компьютерных разъемов и кабелей
• АУДИОКАБЕЛИ
• КАБЕЛИ ДИСПЛЕЯ
• КАБЕЛИ ПРИБОРОВ
• СЕТЕВЫЕ КАБЕЛИ
• СИЛОВЫЕ КАБЕЛИ
• Часто задаваемые вопросы

Основы ПК или компьютерных разъемов/кабелей

Не все разбираются в технологиях и разбираются в компьютерных разъемах и кабелях, верно? Итак, мы здесь, чтобы рассказать вам о некоторых типах разъемов и часто используемых кабелях. Таким образом, компьютерные кабели — это не просто случайные куски электрического провода. Существуют «странные номера», такие как RJ45 и IEC 60320, по которым мы можем идентифицировать различные типы кабелей. Вас не должно смущать, так как это всего лишь стандартные коды различных международных организаций и те немногие, о которых вам следует знать:

• IEC : Международная электротехническая комиссия
• IEEE : Институт инженеров по электротехнике и электронике
• USB IF : Границы реализации USB
• RJ : зарегистрированный разъем

Теперь, когда вы получили представление о том, что такое компьютерные кабели и как они работают, давайте перейдем к их разнообразию.

Штекерные/гнездовые разъемы

Вам может быть интересно, какое отношение кабель имеет к полу? Ну… это как бы взрослое дело. В мире коннекторов тоже есть «пол».

• Штыревая часть обычно называется вилкой и имеет цельный штырь для центрального проводника.

• В то время как «гнездо» относится к стороне розетки или к разъему и имеет центральный проводник с отверстием для штыревого контакта.

Теперь давайте посмотрим на типы компьютерных разъемов и кабелей и как они используются.

Различные типы компьютерных разъемов и кабелей

Существуют различные типы разъемов и кабелей для различных целей, таких как аудиокабели, кабели дисплея, кабели устройств, сетевые кабели и кабели питания. Итак, теперь давайте перейдем непосредственно к пояснительной части и приступим к делу!

АУДИОКАБЕЛИ

Существует множество типов аудиокабелей, которые мы используем в повседневной жизни. Теперь мы обсудим некоторые из них ниже, а также опишем их использование.

• Аудиоразъем 3,5 мм : Возможно, вы уже слышали об этом. Аудиоразъем 3,5 мм — один из наиболее часто используемых разъемов, который можно увидеть повсюду.

Но обратите внимание на количество черных полос на разъемах. Существует два типа кабелей с аудиоразъемом 3,5 мм — один с 2 черными полосами, а другой — с 3 полосами. Кабель с 2 полосами называется 3-контактным разъемом, а кабель с 3 полосами называется 4-контактным разъемом.

Дополнительный полюс в 4-контактном разъеме предназначен для поддержки дополнительного микрофона на наушниках или наушниках. Поэтому убедитесь, что вы знаете об их различиях.

• Волоконно-оптический аудиокабель : Волоконно-оптический аудиокабель использует свет для передачи данных, в отличие от традиционных медных проводов, и поэтому называется «оптоволокном».

Несмотря на то, что они дорогие, некоторые люди предпочитают их, потому что медные провода имеют тенденцию создавать статические звуки, такие как шум. Поскольку световые сигналы не вносят шума, в результате получается более чистый звук.

Предупреждение: Не смотрите на концы оптоволоконного кабеля, некоторые могут использовать лазеры, которые могут ослепить людей.

КАБЕЛИ ДЛЯ ДИСПЛЕЯ

Как и аудиокабели, многие из нас используют кабели для дисплея различных типов как для развлечения, так и для работы. Давайте поговорим о некоторых из них.

• Video Graphics Array (VGA) :  Это один из старых разъемов дисплея, также называемый «аналоговым видеоразъемом». Раньше он был повсюду на настольных компьютерах и ноутбуках, но разъем VGA уже не мог догнать передовые видеотехнологии. Позже его заменили разъемы DVI и HDMI.

• Цифровой визуальный интерфейс (DVI) : Был необходим кабель, способный обрабатывать больше видеоданных, разъем DVI заменил VGA. До бума на рынке мобильных устройств цифровой визуальный интерфейс какое-то время был «мейнстримным видеоконнектором». Затем DVI вскоре был заменен разъемами HDMI и порта дисплея, поскольку через некоторое время люди поняли, что размер разъема DVI не подходит для мобильных устройств.

• Мультимедийный интерфейс высокой четкости (HDMI) : HDMI — это «обычный Джо», который вы видите повсюду в наши дни, и он бывает разных размеров в соответствии с требованиями и потребностями различных устройств на рынке.

В основном есть 3 наиболее распространенных:

1. HDMI Type A: Полноразмерный HDMI, который также используется на настольных компьютерах, телевизорах и некоторых ноутбуках.
2. Mini HDMI Type C: Используется в небольших планшетах и ​​ультрабуках.
3. Micro HDMI Type D: Используется для мобильных устройств.

• Display Port : Имея гораздо меньшие размеры и большую пригодность для мобильных устройств, порт DisplayPort можно назвать «преемником кабелей DVI». Кабели порта дисплея и HDMI передают как видео-, так и аудиосигналы, и они относятся не к категории «чистых видеокабелей», а к «аудиовизуальным кабелям».

КАБЕЛИ ДЛЯ УСТРОЙСТВ

Теперь пришло время немного углубиться в технические детали и обсудить некоторые важные кабели для устройств и их использование.

• Параллельный : В каменном веке компьютеров люди подключали принтеры к компьютерам с помощью параллельных кабелей. Они сделаны как танки и не сдвинутся с места, если за них сильно дернуть. По сути, это набор металлических проводов, которые позволяют одновременно передавать несколько битов данных. Параллельные кабели в основном уступили место последовательным кабелям, где данные передаются один бит за другим. Конечно, они не могли обрабатывать большие объемы данных достаточно быстро и были полностью выведены из эксплуатации.

• Последовательный : Последовательный кабель — это кабель, который используется для передачи информации между двумя устройствами с использованием протокола последовательной связи. Последовательные разъемы являются кузенами параллельных разъемов. И некоторые из вас, возможно, заметили, что это предки USB.

• Personal System/2 (PS/2) : Эти разъемы, изобретенные IBM для линейки компьютеров Personal System, предназначались для подключения клавиатуры и мыши. Это оказалось хорошей идеей, ее приняли многие другие производители, и она стала стандартом де-факто — до тех пор, пока USB не взял верх.

• Универсальная последовательная шина (USB) : Я не думаю, что есть необходимость долго объяснять USB, так как они время от времени используются в любом другом месте. В наши дни они повсюду. Но вам нужно знать, что существует так много типов USB, что это может запутать.

1. USB 1.0, 2.0 и 3.0 : это версии USB, и каждая более поздняя версия USB просто поддерживает более высокую скорость передачи данных.
2. USB 3.1 и 3.2 : Все еще USB 3. Но предлагает более быструю передачу данных, а также способен обрабатывать больше энергии для быстрой зарядки.
3. Тип A USB : Обычный USB-разъем, который вы видите повсюду и даже можете использовать самостоятельно.
4. Тип B USB : Это разъем «квадратного типа», который обычно используется для принтеров.
5. Mini и micro Type B USB : они используются для мобильных устройств, таких как смартфоны, планшеты и цифровые камеры.
6. Тип С: Type C также используется для мобильных устройств, однако он является обратимым. т.е. Направления нет, и вы можете подключить его прямо или наоборот.

• FireWire (IEEE 1394) : IEEE 1394 — это стандарт интерфейса для последовательной шины для высокоскоростной связи и передачи данных в реальном времени. Он был разработан в конце 1980-х и начале 1990-х годов компанией Apple в сотрудничестве с рядом компаний, прежде всего Sony и Panasonic. Apple назвала интерфейс FireWire. Это так называемая ранняя версия USB от Apple, но она не совместима с USB-устройствами. Несмотря на то, что есть несколько гаджетов, созданных для FireWire, он так и не стал очень популярным, в отличие от других устройств Apple, и его затмил USB.

• Thunderbolt : Вслед за не очень популярным FireWire, Thunderbolt является преемником с изюминкой. И помимо того, что он был его преемником, он также был успешным в целом.

• Thunderbolt 1 и 2 : этот преемник перенял большую часть технологий DisplayPort. Это универсальный порт, который можно использовать не только для подключения устройств, но и для вывода видео.
• Thunderbolt 3 : В конкурсе есть поговорка: «Если вы не можете их выиграть, присоединяйтесь к ним». И Apple, наконец, не выдержала давления и сделала именно это. Это в значительной степени порт USB Type-C с возможностью вывода видео.

• Lightning : Lightning — это последнее поколение разъемов iPhone/iPad, предназначенное только для устройств Apple. Что ж, компания недоеденных фруктов определенно не любит общепринятые стандарты.

СЕТЕВЫЕ КАБЕЛИ

Другим важным типом кабелей являются сетевые. Интернет стал почти необходимостью в наше время, когда все становится онлайн. Таким образом, чтобы обеспечить бесперебойную работу, необходимо правильно настроить кабели. Давайте посмотрим, что это такое и их использование.

• Ethernet : Возможно, вы видели кабель Ethernet вокруг себя — в школьном компьютерном классе, на рабочем месте или просто при подключении беспроводного маршрутизатора к модему. В старые времена, когда не было ничего похожего на беспроводную сеть, люди использовали ее для подключения ПК к маршрутизатору. Для тех, кто хочет узнать об этом более технически, стандарт для Ethernet — IEEE 802.3, а разъем — RJ45.

Существуют кабели Ethernet категорий 5, 6, 7 и 8. Разница между ними заключается в поддерживаемой пропускной способности… Если вы не уверены, вы можете приобрести новейшие кабели категории 8. Технически они обратно совместимы.

• Телефон : Ну, я думаю, тут особо нечего объяснять, так как я сам ностальгирую, когда пишу об этом. Вы должны знать это по своему домашнему телефону, и он также подключен к принтерам AIO для отправки факсов. Технически он называется RJ11.

• Волоконно-оптический кабель : Электричество и свет — две самые быстрые вещи, когда речь идет о более быстром Интернете, который мы используем для передачи данных. Однако, к сожалению, медные провода достигают технических ограничений для передачи данных. Последние и более новые поколения «серьезных сетевых устройств» склоняются к использованию оптоволоконных кабелей для сверхбыстрой передачи данных.

СИЛОВЫЕ КАБЕЛИ

Силовые кабели являются одним из наиболее важных кабелей, используемых во всем мире (по крайней мере, на данный момент). Почти все устройства нуждаются в зарядке, поэтому для этого есть кабели питания. Давайте посмотрим на их различные типы и поговорим об их использовании.

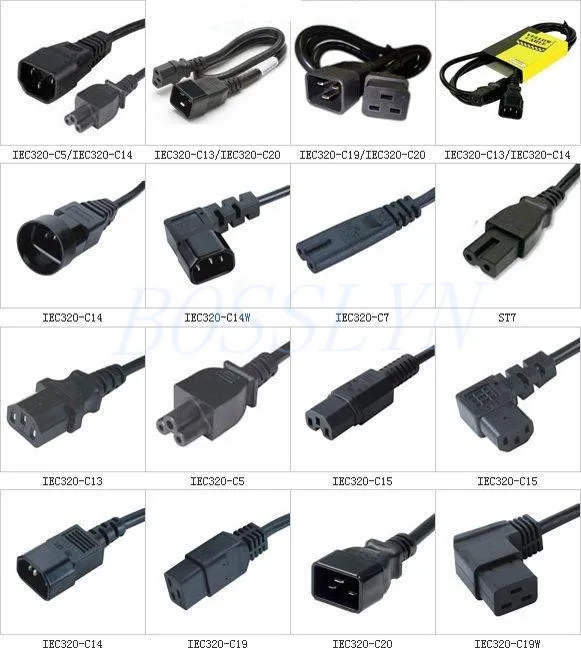

• Шнуры питания : Шнуры питания компьютера должны соответствовать стандартам IEC, чтобы их можно было использовать. И он такой же, как почти вся остальная наша бытовая техника. Три наиболее распространенных штепсельных вилки, которые вы видите в компьютерах:

1. IEC 60320 C13 и C14 : Стандартный штекер для настольных компьютеров. Он также известен как «вилка для чайника», потому что он выглядит точно так же, как тот, который мы используем для электрических чайников.
2. IEC 60320 C5 и C6 : Это одна из самых распространенных и стандартных вилок, которая используется для зарядных устройств большинства ноутбуков, также известная как «клеверный лист».
3. IEC 60320 C7 и C8 : еще один стандартный штекер для зарядных устройств ноутбуков и даже некоторых динамиков.

• DC Barrel Jack : Это очень распространенный компьютерный кабель, который вы видите повсюду в мире электроники… Но обратите внимание, что, несмотря на то, что он выглядит одинаково, на самом деле они бывают разных диаметров.

Читайте также: Ваш компьютер перезагружается случайным образом? Вот несколько методов устранения неполадок.

Часто задаваемые вопросы

Ответ: В мире коннекторов тоже есть пол. Штыревой разъем обычно называют вилкой, а гнездовой разъем обычно называют гнездом и имеет центральный проводник с отверстием для штыревого контакта.

Ответ: Существует множество стандартов, используемых мониторами для подключения к ПК, но основными из них являются VGA, DVI и HDMI. Также есть DisplayPort, который немного похож на HDMI, но встречается редко. Если есть выбор, они могут использовать DVI или HDMI.

Компьютерные кабели и разъемы, оптические, USB

0

Сохранить

Скачать публикацию в формате PDF

Вы когда-нибудь исследовали соединения между электрическими цепями? Соединитель — это часть оборудования, которая соединяет цепи. Они бывают разных размеров и форм, в зависимости от их предполагаемого использования. Соединители позволяют электрическим устройствам, печатным платам, проводам и кабелям устанавливать контакт друг с другом. Разъемы сделаны таким образом, чтобы защитить себя от таких вещей, как вода, пыль и перепады напряжения.

Хотите узнать больше о типах соединителей? В этой статье по физике давайте познакомимся с различными типами разъемов!

Различные типы разъемов

Список различных типов разъемов показан ниже.

Типы компьютерных кабелей и разъемов

Компьютерная система состоит из нескольких взаимосвязанных частей. Эти компоненты могут быть связаны с системой с помощью разъема, или они могут быть подключены непосредственно к материнской плате компьютера. Типы компьютерных кабелей и разъемов включают HDMI и VGA.

HDMI

• Высококачественные видео- и аудиоданные передаются по компьютерному кабелю типа HDMI (High Definition Media Interface).
• Аудио- и видеосигналы можно легко передавать по кабелям HDMI без ущерба для качества изображения, и этот кабель может передавать изображения с кристально чистой детализацией.
• Кабели HDMI можно использовать для подключения кабельных коробок, телевизоров, медиаплееров, медиастримеров или других электроприборов.
• Кабель HDMI может соединять различные виды аудиовизуального оборудования.

VGA

• Другой тип компьютерного кабеля, используемый для передачи видеосигналов и соединения монитора компьютера и процессора, — это кабель VGA (Video Graphics Array).
• HD-телевизоры также могут использовать кабель VGA.
• Кабель VGA (Visual Graphics Array) — это компьютерный кабель другого типа, используемый для передачи видеоданных между монитором компьютера и ЦП.
• Далее кабель втыкается только в монитор, а другой конец прикручивается к процессору компьютера.

Типы оптических разъемов

В зависимости от типов кабелей, которые они соединяют, существует несколько оптических разъемов. Например, кабели с одной и той же совместимостью режимов могут быть сопряжены как с одномодовыми, так и с многомодовыми оптическими разъемами. LC и SC являются наиболее распространенными оптическими разъемами.

Разъемы LC (LC)

• Разъемы LC называются разъемами Lucent (LC).
• Наконечники разъемов LC одни из самых маленьких, их размер составляет 1 1/4 мм, или примерно половина размера разъема ST.
• Они относятся к группе разъемов малого форм-фактора из-за своего миниатюрного размера.
• С этими разъемами эффективно работают как одномодовые кабели, так и многомодовые приемопередатчики.

Стандартные соединители (SC)

• Соединитель удерживается на месте путем нажатия и вытягивания.
• Благодаря отличному уровню производительности и недавнему снижению цен эти заделки стали очень популярными в различных приложениях.
• Поскольку SC был создан для замены ST как в данных, так и в телефонии, многие приложения, которые раньше использовали коннекторы ST, теперь используют коннекторы SC.

Типы сетевых разъемов

Кабельные разъемы используются для подключения сетевых кабелей к различным серверам и устройствам. В зависимости от их конкретного назначения, эти соединения бывают различных разновидностей.

RJ 45

• Наиболее часто используемыми кабельными разъемами являются разъемы RJ 45.
• На эти разъемы заменены старые разъемы RJ 11, которые использовались для подключения телефонных проводов.
• Эти места подходят для отдельных проводников кабеля Ethernet, а контакты на разъеме позволяют отправлять сигналы на соединитель или другое устройство.
• Все типы кабелей Ethernet подключаются с помощью разъемов RJ 45.
• Они надежны и прочны, чтобы прослужить долгое время, и они быстро передают сигналы.

CAT5

• CAT 5 обеспечивает производительность для передачи данных со скоростью 100 Мбит/с и немного выше (125 МГц для 1000Base-T).
• Это сетевой кабель, который часто используется для сетей 100Base-T и 1000Base-T.
• На какое-то время кабель Cat 5 заменил версию Cat 3 в качестве отраслевого стандарта для проводки Ethernet.
• Кабель категории 5 больше не используется, поэтому установка новых кабелей не рекомендуется.

CAT 6

• Этот кабель обеспечивает заметное повышение производительности по сравнению с Cat5 и Cat5e.
• Кабели CAT 6 производятся с более плотной намоткой, чем кабели Cat 5 или Cat 5e, и они часто имеют внешний экран из фольги или оплетки.
• Несмотря на то, что соединения CAT 6 могут обеспечивать скорость только 10 Гбит/с на расстоянии до 55 метров, они тем не менее считаются довольно длинными линиями Ethernet.
• Хотя на самом деле это не указано в стандарте, Ethernet-кабели CAT 6 обычно имеют 2 и более витков на см, а некоторые могут даже содержать нейлоновый шлиц для уменьшения перекрестных помех.

CAT 7

• Это разговорное обозначение кабелей класса F ISO/IEC 11801.
• Он имеет четыре отдельные экранированные пары внутри большего экрана.
• Предназначен для использования в приложениях, требующих передачи частот до 600 Мбит/с.

Типы USB-разъемов

Благодаря совместимости с различными операционными системами, небольшим затратам на внедрение и простоте использования универсальная последовательная шина (USB) приобрела значительную популярность. Большинство современных компьютеров имеют несколько USB-портов, и большинство рабочих и домашних периферийных устройств, таких как принтеры, камеры, телефоны и портативные устройства хранения, используют USB в качестве предпочтительного интерфейса.

USB 2.0

• Это версии USB, и каждая новая версия USB предлагает более высокую скорость передачи данных.

Micro USB

• Они используются портативной электроникой, такой как смартфоны, планшеты и цифровые камеры.

Mini USB

• Они используются в портативной электронике, такой как мобильные телефоны, планшеты и цифровые камеры.

Тип С

• Этот тип является обратимым и также используется для мобильных устройств. Например, вы можете подключить его как вертикально, так и наоборот, потому что нет направления.

Типы соединителей для печатных плат

Системы соединителей крепятся к печатной плате (печатной плате) путем монтажа или другой обработки.

Разъем объединительной платы

• Этот тип разъема предназначен для обеспечения более надежной высокоскоростной передачи с большей четкостью за счет увеличения скорости передачи данных и уменьшения нарастания сигнала.
• Благодаря этому становятся возможными высокие электрические характеристики и целостность сигнала (SI).

Соединители и держатели аккумуляторов

• Для подключения аккумулятора к небольшому электрическому изделию предназначены аккумуляторные разъемы.
• С помощью этого метода стыковка и разъединение возможны под любым углом от 0° до 90°.

Встроенные разъемы

• Кабель подключается к печатной плате с помощью такого соединения печатной платы. Инструмент облегчает соединения между цепями.

Межплатные разъемы

• Печатные платы без кабеля можно подключить к межплатным разъемам.
• Это может быть долгосрочная связь, которую нужно «приспособить и забыть».
• Устройство использует контакты и розетки для соединения двух печатных плат.

Краевые соединители платы

• Краевые соединители платы представляют собой тип соединительной системы, в которой одна половина сопряженной пары разъемов часто состоит из оголенных медных участков вблизи края печатной платы.

Внутренние разъемы ввода-вывода

• Для подключения разъемов ввода-вывода материнской платы к портам USB требуется контактный штырь.
• Это разъем, который можно использовать, например, для подключения к передним USB-портам корпуса.

Разъемы для карт памяти

• Электроника с любым типом съемной памяти часто имеет разъемы для карт памяти, обычно в виде разъема для SD-карт.
• Карты Compact Flash, Micro SD, SIM и Micro-SIM — это несколько типов съемных запоминающих устройств.

Мы надеемся, что вы понимаете различные типы разъемов. Найдите больше увлекательных фраз по физике, исследуя приложение Testbook! Вы можете использовать различные практические экзамены и тщательно отобранные письменные заметки, которые помогут вам в учебе. Это приложение совместимо с телефонами под управлением Android. Установите приложение Testbook прямо сейчас!

Часто задаваемые вопросы о типах разъемов

В.1 Что такое разъем RJ 45?

Ответ 1 Общий интерфейс, называемый разъемом RJ 45, часто используется для подключения компьютеров к локальным сетям (LAN).

В.2 Для чего используется кабель LC?

Ответ 2 Чаще всего LC используется в патч-панелях высокой плотности.

В.3 Что такое разъем MPO?

Ans.3 MPO, или многоволоконные нажимные соединения, представляют собой оптоволоконные соединители, состоящие из нескольких оптических волокон.

В.4 В ​​чем разница между LC и FC?

Ans.
