Конденсатор 1 фарада: Конденсаторы для усилителя мощности

Содержание

Значение, Определение, Предложения . Что такое фарада

Линии диалога, которая не включает председателя Фарада.
Конденсатор 1 Фарада, заряженный 1 кулоном электрического заряда, имеет разность потенциалов 1 вольт между своими пластинами.
Емкость большинства конденсаторов, используемых в электронных схемах, обычно на несколько порядков меньше, чем у Фарада.
Одна Фарада определяется как емкость, поперек которой при зарядке одним кулоном возникает разность потенциалов в один вольт.
Равным образом, одна Фарада может быть описана как емкость, которая хранит один кулоновский заряд через разность потенциалов в один вольт.
Такая конструкция давала конденсатор с емкостью порядка одного Фарада, значительно превышающей электролитические конденсаторы тех же размеров.
Другие результаты
Ты даже не родился и не воспитывался в аристократическом семействе, Фарад.
Председатель Фарад не хочет, не будет меняться.
Жозеф мне предложил три миллиарда, Фарад поднял до шести.
Зовут Фарад Гази… настоящий отморозок с послужным списком мокрух для их антитеррористического подразделения.
Они поддерживают до 12 000 Фарад/1,2 вольта, с емкостными значениями до 10 000 раз больше, чем у электролитических конденсаторов.
Благодаря использованию соединений Кельвина и других тщательных методов проектирования, эти приборы обычно могут измерять конденсаторы в диапазоне от пикофарад до Фарад.
Для большинства применений Фарад-это непрактично большая единица емкости.
Фарад представлен в терминах базовых единиц СИ как s4⋅A2⋅m-2 kg kg-1.
В 1881 году на Международном конгрессе электриков в Париже имя Фарад было официально использовано для единицы электрической емкости.
Благодаря использованию соединений Кельвина и других тщательных методов проектирования, эти приборы обычно могут измерять конденсаторы в диапазоне от пикофарад до Фарад.
Один Фарад изменяется на один вольт в ответ на один ампер-секунда.
Это, по-видимому, эквивалентно 1A-2Hr для 1V = 60x60x2 = 7200 Фарад.
Практически, эти принципы хранения дают конденсатор со значением емкости порядка от 1 до 100 Фарад.
Итак, в 2006 году суперконденсатор стоил 1 цент за Фарад… и падает… до более чем 1,6 цента за Фарад в 2011 году.
Конденсатор 100 Фарад будет хранить 100 кулонов при 1 Вольте.
Где τ измеряется в секундах, R-В Омах, А C-в Фарадах.
Все конденсаторы хранят заряд Q при определенном напряжении-это называется емкостью, измеренной в фарадах.
W-энергия, измеренная в джоулях C-емкость, измеренная в фарадах V-напряжение, измеренное в вольтах .
Однако во многих клетках происходят конкурирующие побочные реакции, приводящие к различным продуктам и менее идеальной фарадеевой эффективности.
Таким образом, емкость фарадеевой псевдокапитальности ограничена конечным количеством реагента в доступной поверхности.
Кроме того, способность материала электрода выполнять фарадеевские передачи заряда увеличивает общую емкость.
Поддержание электрического поля в электролите требует, чтобы на аноде и катоде происходили Фарадеевские реакции.
Этот фарадеевский перенос заряда возникает в результате очень быстрой последовательности обратимых процессов окисления, интеркаляции или электросорбции.
Он начал с прочтения всего написанного Фарадеем о электричестве.

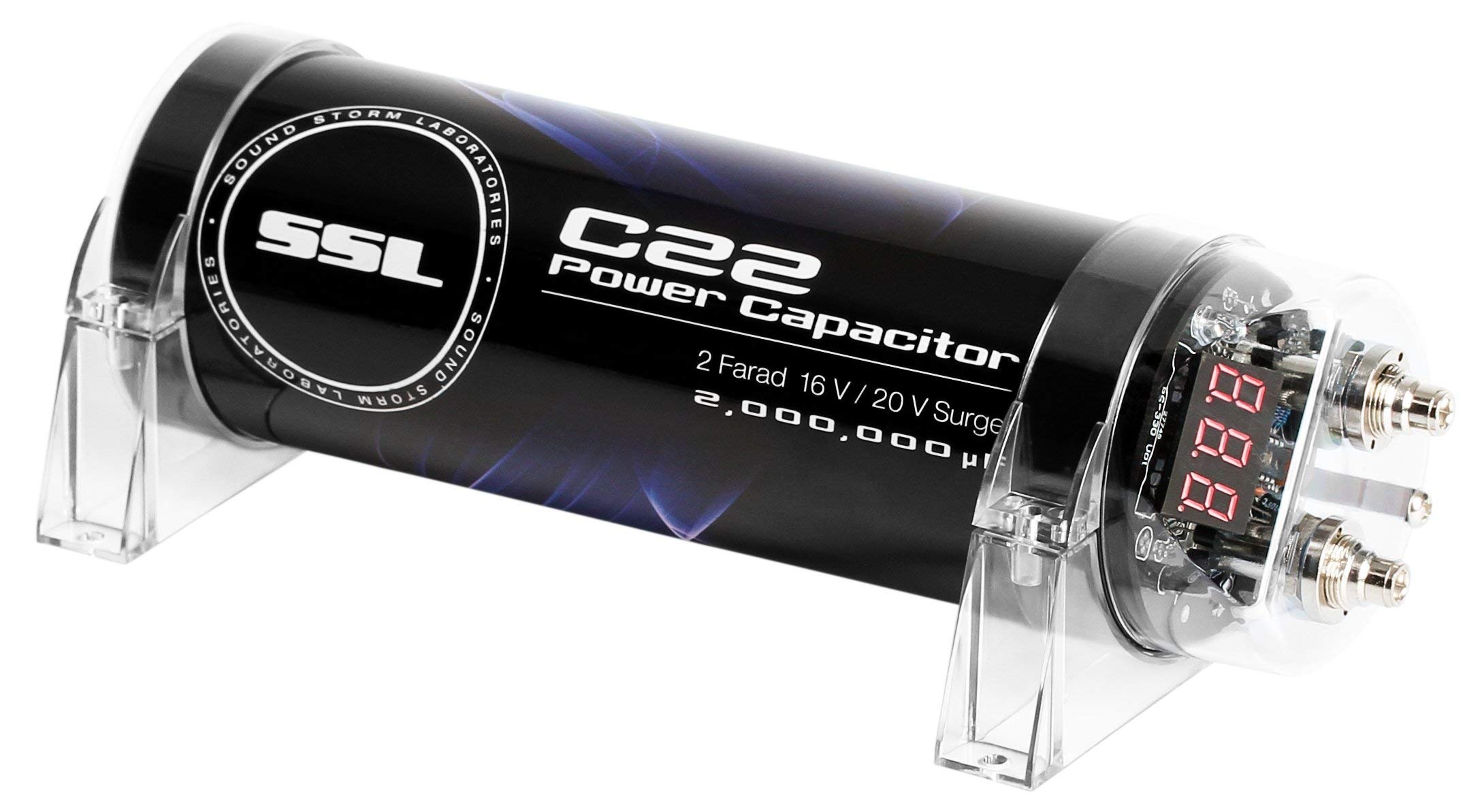

Какой конденсатор лучше для сабвуфера

Конденсаторы для сабвуфера все чаще применяются не только на эксклюзивных “хайэндовских” аудиоинсталяциях, но и в “классических” комплектах автомобильных аудиосистем, в которых используются усилители. Конденсатор улучшает параметры усилителя и качество звучания сабвуфера.

Дело в том, что современные сабвуферы на кратковременных “пиках” сигнала могут потреблять значительный ток, который не в состоянии мгновенно обеспечить даже самый мощный аккумулятор. И какими бы “толстыми” ни были “звуковые” провода, питающие усилитель сабвуфера, они все равно обладают сопротивлением, вызывающим в момент импульса падение напряжения. В результате в работе “усилка” могут возникать так называемые провалы.

Не стоит также сбрасывать со счетов и работающий в летнее время кондиционер, отбирающий до 30% энергии генератора. Поэтому, когда аудиосистема воспроизводит, например, мощные басы, возможны искажения звука, вызванные неспособностью батареи обеспечить необходимую скорость нарастания выходного сигнала (тока потребления).

Устранить это явление помогает так называемый конденсатор для сабвуфера, представляющий собой электролитический конденсатор большой емкости, подключаемый параллельно цепи питания усилителя. Внутреннее сопротивление такого конденсатора настолько мало, что импульсный ток “отдается” усилителю моментально, тем самым, сглаживая возможные провалы. С той же быстротой конденсатор снова заряжается, готовясь “выдать порцию” для нового баса из сабвуфера.

Большинство современных автомобильных конденсаторов для сабвуфера имеют огромную электрическую емкость – несколько фарад, сопоставимую с емкостью земного шара. Поскольку они конструктивно компонуются рядом с усилителями, то, помимо нарядного и современного дизайна, эти элементы нередко снабжаются цифровыми вольтметрами и световой индикацией заряда.

В комплектах, как правило, имеется все необходимое для удобной установки конденсатора вблизи усилителя, причем расстояние между ними не должно превышать 50 сантиметров. Мощные разъемы практически всех конденсаторов для сабвуфера имеют позолоту, уменьшающую сопротивление, а рабочее напряжение достигает 24 вольт.

Автозвук – это искусство. И как в любом искусстве, здесь есть свои секреты. Один из секретов качественного глубокого баса кроется в установке нехитрого устройства – автомобильного конденсатора.

Зачем нужен конденсатор в автомобиле? По сути, автомобильный конденсатор – это большая батарейка, способная длительно сохранять заряд мощности и быстро отдавать его в нужный момент. Конденсатор ставят для того, чтобы помочь усилителю быстро отдать мощность на пиках низких частот (для сабвуфера). Без конденсатора, во-первых, бас будет не таким четким и быстрым, как хотелось бы. Во-вторых, возможна просадка в питании электросети машины (усилитель в эти моменты начинает потреблять больше тока, а аккумулятор не может так быстро этот ток отдавать). А самое опасное, такое падение и скачки напряжения могут привести в конечном итоге к повреждению сабвуфера.

Как конденсатор влияет на качество звука? Когда мощности усилителя на пиковых моментах хватает, благодаря конденсатору, бас становится четким, хорошо очерченным, неразмытым, неискаженным – и Ваша любимая музыка звучит именно так, как Вам нравится.

Как выбрать автомобильный конденсатор? Пользуйтесь простым правилом «киловатт=фарад». На 1 кВт мощности системы понадобится конденсатор емкостью 1 Фарад. То есть, если мощность Вашей аудиосистемы, к примеру, 2 киловатта, Вам понадобится конденсатор емкостью 2 Фарада. Емкость может быть немного больше мощности системы. Самые популярные модели – конденсаторы на 1 Ф.

Цены в интернет-магазинах:
Конденсатор Kicx DPC-1.5F Корпорация Центр 2290 Р.

Еще один важный параметр – скорость зарядки и отдачи заряда. Чем качественней конденсатор, тем лучше он справится с поставленной задачей.

Некоторые модели оборудованы цифровым вольтметром для контроля напряжения.

Наличие у конденсатора схемы управления зарядом будет безопасней для автомобильной проводки. Конденсаторы с такой схемой постепенной зарядки стоят дороже, но они того стоят. Если конденсатор не оборудован такой функцией, его рекомендуется перед установкой зарядить.

Как установить автомобильный конденсатор? Самая большая нагрузка в аудиосистеме приходится на сабвуферный усилитель (так как самый мощный динамик системы – сабвуфер). Конденсатор следует установить как можно ближе к сабвуферному усилителю (рекомендуемое расстояние – не больше 60 см). Подключают конденсатор параллельно с питанием этого усилителя. Если Вы ставите несколько усилителей, особенно если их мощность велика, Вам тем более понадобится конденсатор.

На схеме наглядно показано где находится конденсатор в электрической цепи, и как его правильно подключить.

PS: Как видите, все просто. Однако конденсатор – это не панацея. Стоит позаботиться также о хорошей проводке, качественных компонентах и грамотной установке аудиосистемы – и Ваша музыка заиграет на все 100%!

Форум Заголовок Дата
E.O.S. Конденсатор E.O.S. PS 6.0 18.04.2014
E.O.S. Конденсатор E.O.S. PS 3F 18.04.2014
E.O.S. Конденсатор E.O.S. PS 3F 18.04.2014
E.O.S. Конденсатор PC 1.0D 18.04.2014
Полезная информация Схема подключения конденсатора (накопителя) к усилителю. 03.04.2014

ПОЛЕЗНЫЕ ССЫЛКИ

АВТОРСКОЕ ПРАВО

Правообладателем опубликованных на форуме текстовых и графических материалов является Clippu Net.

Всё содержимое форума не подлежит дальнейшему воспроизведению и/или распространению в какой-либо форме, иначе как с разрешения Clippu Net.

О ФОРУМЕ

Форум по автозвуку и домашним акустическим системам. Информационный портал для тех, чья жизнь тесно связанна с качественной музыкой.

Полезные советы, примеры инсталляций car и home audio систем. Видео библиотеки и фото альбомы с тематическим содержанием. Партнёрские программы. Доска объявлений.

Единица измерения заряда конденсатора

Фарад
Ф, F
Величина электрическая ёмкость
Система СИ
Тип производная

Фара́д (русское обозначение: Ф; международное обозначение: F; прежнее название — фара́да) — единица измерения электрической ёмкости в Международной системе единиц (СИ), названная в честь английского физика Майкла Фарадея [1] . 1 фарад равен ёмкости конденсатора, при которой заряд 1 кулон создаёт между его обкладками напряжение 1 вольт :

Через основные единицы системы СИ фарад выражается следующим образом:

В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы «фарад» пишется со строчной буквы, а её обозначение — с заглавной (Ф). Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием фарада. Например, обозначение единицы измерения абсолютной диэлектрической проницаемости «фарад на метр» записывается как Ф/м.

В Международную систему единиц фарад введён решением XI Генеральной конференции по мерам и весам в 1960 году, одновременно с принятием системы СИ в целом [2] .

Фарад — очень большая ёмкость для уединённого проводника: ёмкостью 1 Ф обладал бы уединённый металлический шар, радиус которого равен 13 радиусам Солнца (ёмкость же шара размером с Землю, используемого как уединённый проводник, составляла бы около 710 микрофарад).

Содержание

Область применения [ править | править код ]

В фарадах измеряют электрическую ёмкость проводников, то есть их способность накапливать электрический заряд. Например, в фарадах (и производных единицах) измеряют: ёмкость кабелей, конденсаторов, межэлектродные ёмкости различных приборов. Промышленные конденсаторы имеют номиналы, измеряемые в микро-, нано- и пикофарадах и выпускаются ёмкостью до ста фарад; в звуковой аппаратуре используются гибридные конденсаторы ёмкостью до сорока фарад. Ёмкость т. н. ионисторов (супер-конденсаторов с двойным электрическим слоем) может достигать многих килофарад.

Не следует путать электрическую ёмкость и электрохимическую ёмкость батареек и аккумуляторов, которая имеет другую природу и измеряется в других единицах: ампер-часах, соразмерных электрическому заряду (1 ампер-час равен 3600 кулонам).

Эквивалентное представление [ править | править код ]

Фарад может быть выражен через основные единицы системы СИ как:

Таким образом, его значение равно:

Ф = Кл·В −1 = А·с·В −1 = Дж·В −2 = Вт·с·В −2 = Н·м·В −2 = Кл 2 ·Дж −1 = Кл 2 ·Н −1 ·м −1 = с 2 ·Кл 2 ·кг −1 ·м −2 = с 4 ·А 2 ·кг −1 ·м −2 = с·Ом −1 = Ом −1 ·Гц −1 = с 2 ·Гн −1 ,

где Ф — фарад , А — ампер , В — вольт , Кл — кулон , Дж − джоуль , м — метр , Н — ньютон , с — секунда , Вт — ватт , кг — килограмм , Ом — ом , Гц — герц , Гн — генри .

Кратные и дольные единицы [ править | править код ]

Образуются с помощью стандартных приставок СИ.

Конденсатор представляет собой электрическое устройство, которое обладает возможностью накапливать заряд, состоит из обкладок и слоя диэлектрика между ними. Одной из важнейших характеристик прибора является ёмкость.

Единица измерения емкости

В Международной системе СИ за единицу измерения ёмкости конденсатора принимают фарад:

[C] = Ф, где С – обозначение ёмкости устройства.

Международное обозначение – F. Названа в честь английского физика М.Фарадея и используется в Международной системе СИ с 1960г.

Формула для расчёта электроёмкости записывается следующим образом:

  • Dq – заряд (измеряется в кулонах, или Кл),
  • U – разность потенциалов между обкладками (измеряется в вольтах или В).

Следовательно, 1Ф = 1Кл / 1В.

То есть конденсатор ёмкостью в 1 фарад накапливает на обкладках заряд, равный 1 кулон, создавая напряжение между ними, равное 1 вольт.

В фарадах измеряются электроёмкости проводников и конденсаторов.

Согласно правилам написания, принятых в СИ, если название происходит от фамилии учёного, то полное её название «фарад» пишется с маленькой (строчной) буквы, а её сокращённое название «Ф» – с прописной.

Единица измерения электроёмкости в других системах

Помимо СИ, есть ещё устаревшая система СГС, которой пользовались ранее. Первые три символа в названии обозначают:

Существует две разновидности системы: СГСЭ и СГСМ. Символ Э в СГСЭ обозначает электростатическую систему, а символ М – магнитную. В системе СГСЭ емкость конденсатора измеряется в сантиметрах, или см. Для пересчёта используют соотношение:

  • 1см » 1,1126 · 10-12Ф,
  • 1Ф » 8,99 · 1011 статФ.

Сантиметр по-другому может называться статфарад, или статФ.

В системе СГСМ единицей измерения является абфарад, или абФ. Абфарад связан с фарадом следующим образом:

1абф = 1·109 Ф = 1ГФ.

Для перевода из СГСЭ и СГСМ в СИ в сети Интернет имеются специальные сервисы, которые позволяют автоматизировать эти действия.

Онлайн переводчик из СГС в СИ

Фарады через основные единицы системы СИ

Для выражения фарады через основные единицы СИ воспользуемся следующими формулами.

Единица измерения заряда вычисляется как:

Dq = I · Dt (2), где:

  • I – сила тока (измеряется в амперах или А),
  • Dt – время прохождения заряда (измеряется в секундах или с).

В свою очередь, напряжение определяется как работа, которую нужно выполнить для перемещения заряда в электростатическом поле:

U = А / Dq (3), где А – работа по перемещению заряда, определяется в джоулях, или Дж.

Из механики известно, что:

А = F · s = m · a · s (4), где:

  • m – масса, измеряется в килограммах, или кг,
  • s – перемещение, рассчитывается в метрах, или м,
  • a – ускорение, определяется в м/с2.

Из формул 1-4 имеем:

Таким образом, 1 фарад через единицы СИ определяется как:

Кратные единицы ёмкости

При покупке радиодеталей невозможно купить конденсатор с электроёмкостью даже в несколько единиц фарад. Они выпускаются с гораздо меньшими параметрами. Это объясняется тем, что ёмкость в 1 фарад является очень большой величиной. Например, такую электроёмкость может иметь изолированный проводник в форме шара с радиусом в 13 раз больше радиуса Солнца.

Именно по этой причине для характеристики емкостных устройств применяют дольные единицы, которые рассчитываются как доля от определённого числа фарад. Для обозначения используют приставки, которые применяются для сокращения длины записываемого числа.

Таблица перевода дольных единиц

Приставка Обозначение Множитель
деци дФ dF 10^-1
санти сФ sF 10^-2
милли мФ mF 10^-3
микро мкФ F или uF 10^-6
нано нФ nF 10^-9
пико пФ pF, mmF, uuF 10^-12
фемто фФ fF 10^-15
атто аФ aF 10^-18
зепто зФ zF 10^-21
йокто иФ yF 10^-24

Таким образом, если параметр указывается равным 5 uF, то для перевода в фарады необходимо умножить цифру 5 на соответствующий множитель. Получаем 5 uF = 5 · 10-6 F.

В радиотехнике наиболее популярны модели, ёмкость которых измеряется в микрофарадах, нанофарадах (микромикрофарадах) или пикофарадах.

Также промышленность выпускает устройства ионисторы, которые представляют собой конденсаторы, имеющие двойной электрический слой. У некоторых ионисторов ёмкость может измеряться в килофарадах.

Ионистор с характеристикой в 1F

Маркировка конденсаторов в зависимости от ёмкости

Кодировка маленьких по размерам устройств

Существует специальная цифровая кодировка. Её используют для маркировки маленьких по размерам приборов. Кодировка электроёмкости выполняется согласно стандарту EIA.

Внимание! Ёмкость небольших конденсаторов, например, керамических или танталовых, обычно измеряется в пикофарадах, а больших, например, алюминиевых электролитических, в микрофарадах.

Существует специальная таблица таких обозначений, с помощью которой можно быстро подобрать такую же или аналогичную радиодеталь по соответствующему коду. Её можно свободно найти в Интернете.

В старых маркировках использовалась следующая кодировка. Если нанесено целое двузначное число, значит, значение ёмкость измеряется в пикофарадах, а если нанесена десятичная дробь, значит, параметр определяется в микрофарадах.

Например, радиодеталь с параметром 1000 nF =1 uF будет иметь маркировку 105, с параметрами 820 nF = 0, 82 uF – маркировку 824, а 0,27 uF = 270nF будет обозначено кодом 274.

В настоящее время, если на устройстве нанесено значение, не содержащее буквы, то оно обозначает ёмкость в пикофарадах. Если перед цифрами или после них стоит символ «н» («n»), то это означает, что значение даётся в нанофарадах, если «мк» («m», «u») – микрофарадах. В том случае, когда символ располагается перед числом, цифры в нём обозначают сотые доли. Например, n61 расшифровывается как 0,61нФ. Если символ располагается посередине значения, то на место символа нужно поставить запятую. Сам символ покажет единицы измерения. Например, 5u2 обозначает 5,2 мкФ.

Также в настоящее время используется цифровая кодировка, содержащая три числа. Первые две цифры являются числовыми характеристиками ёмкости. Параметр при этом измеряется в пикофарадах. Если значение меньше 1, то первая цифра – 0. Третья цифра определяет множитель, на который нужно умножить число, получаемое из первых двух цифр.

В случае, когда последнее число находится в диапазоне от 0 до 6, к значению дописывают количество нулей, равное третьей цифре. Например, если указано число 270, то устройство имеет параметр 27 пФ, если 271 – то на 270 пФ.

Если число равно 8, то в этом случае множитель равен 0,01. То есть если указано число 278, то ёмкость будет равна 27 · 10-2 = 0,27. Когда третье число равно 9, то множитель будет 0,1. Например, маркировка 109 указывает на электроёмкость в 1 пФ.

Если в кодировке присутствует символ «R», то параметр указывается в пикофарадах, а символ показывает место расположения запятой. Например, 4R1 расшифровывается как 4,1пФ.

Кодировка больших по размерам устройств

На больших по габаритным размерам конденсаторах маркировка наносится сверху на корпус, причём в данном случае будет присутствовать полная информация о параметрах устройства.

В обозначениях может встречаться значение MF. В приставках Международной системы единиц СИ если перед единицей измерения располагается большая буква М, то это обозначает, что должен использоваться множитель 106. В случае с конденсатором это всё равно будет обозначать микрофарады.

Также может встречаться обозначение МFD или mfd. В данном случае сочетание символов «fd» обозначает farad. Таким образом, если на корпусе написано 5 mfd, то значит, что конденсатор используется на 5 микрофарад.

Маркировка больших по размерам конденсаторов

Таким образом, при ремонте электросхемы, содержащей конденсатор, нужно правильно читать маркировку устройства и соответственно информации подбирать нужный прибор.

Видео

Конденсатор – электронный компонент, предназначенный для накопления электрического заряда. Способность конденсатора накапливать электрический заряд зависит от его главной характеристики – емкости. Емкость конденсатора (С) определяется как соотношение количества электрического заряда (Q) к напряжению (U).

Емкость конденсатора измеряется в фарадах (F) – единицах, названых в честь британского ученого физика Майкла Фарадея. Емкость в один фарад (1F) равняется количеству заряда в один кулон (1C), создающему напряжение на конденсаторе в один вольт (1V). Вспомним, что один кулон (1С) равняется величине заряда, прошедшего через проводник за одну секунду (1sec) при силе тока в один ампер (1A).

Однако кулон, это очень большое количество заряда относительно того, сколько способно хранить большинство конденсаторов. По этой причине, для измерения емкости обычно используют микрофарады (µF или uF), нанофарады (nF) и пикофарады (pF).

  • 1µF = 0.000001 = 10 -6 F
  • 1nF = 0.000000001 = 10 -9 F
  • 1pF = 0.000000000001 = 10 -12 F

Плоский конденсатор

Существует множество типов конденсаторов различной формы и внутреннего устройства. Рассмотрим самый простой и принципиальный — плоский конденсатор. Плоский конденсатор состоит из двух параллельных пластин проводника (обкладок), электрически изолированных друг от друга воздухом, или специальным диэлектрическим материалом (например бумага, стекло или слюда).

Заряд конденсатора. Ток

По своему предназначению конденсатор напоминает батарейку, однако все же он сильно отличается по принципу работы, максимальной емкости, а также скорости зарядки/разрядки.

Рассмотрим принцип работы плоского конденсатора. Если подключить к нему источник питания, на одной пластине проводника начнут собираться отрицательно заряженные частицы в виде электронов, на другой – положительно заряженные частицы в виде ионов. Поскольку между обкладками находиться диэлектрик, заряженные частицы не могут «перескочить» на противоположную сторону конденсатора. Тем не менее, электроны передвигаются от источника питания — до пластины конденсатора. Поэтому в цепи идет электрический ток.

В самом начале включения конденсатора в цепь, на его обкладках больше всего свободного места. Следовательно, начальный ток в этот момент встречает меньше всего сопротивления и является максимальным. По мере заполнения конденсатора заряженными частицами ток постепенно падает, пока не закончится свободное место на обкладках и ток совсем не прекратится.

Время между состояниями «пустого» конденсатора с максимальным значением тока, и «полного» конденсатора с минимальным значением тока (т.е. его отсутствием), называют переходным периодом заряда конденсатора.

Заряд конденсатора. Напряжение

В самом начале переходного периода зарядки, напряжение между обкладками конденсатора равняется нулю. Как только на обкладках начинают появляться заряженные частицы, между разноименными зарядами возникает напряжение. Причиной этому является диэлектрик между пластинами, который «мешает» стремящимся друг к другу зарядам с противоположным знаком перейти на другую сторону конденсатора.

На начальном этапе зарядки, напряжение быстро растет, потому что большой ток очень быстро увеличивает количество заряженных частиц на обкладках. Чем больше заряжается конденсатор, тем меньше ток, и тeм медленнее растет напряжение. В конце переходного периода, напряжение на конденсаторе полностью прекратит рост, и будет равняться напряжению на источнике питания.

Как видно на графике, сила тока конденсатора напрямую зависит от изменения напряжения.

Формула для нахождения тока конденсатора во время переходного периода:

  • Ic — ток конденсатора
  • C — Емкость конденсатора
  • ΔVc/Δt – Изменение напряжения на конденсаторе за отрезок времени

Разряд конденсатора

После того как конденсатор зарядился, отключим источник питания и подключим нагрузку R. Так как конденсатор уже заряжен, он сам превратился в источник питания. Нагрузка R образовала проход между пластинами. Отрицательно заряженные электроны, накопленные на одной пластине, согласно силе притяжения между разноименными зарядами, двинутся в сторону положительно заряженных ионов на другой пластине.

В момент подключения R, напряжение на конденсаторе то же, что и после окончания переходного периода зарядки. Начальный ток по закону Ома будет равняться напряжению на обкладках, разделенном на сопротивление нагрузки.

Как только в цепи пойдет ток, конденсатор начнет разряжаться. По мере потери заряда, напряжение начнет падать. Следовательно, ток тоже упадет. По мере понижения значений напряжения и тока, будет снижаться их скорость падения.

Время зарядки и разрядки конденсатора зависит от двух параметров – емкости конденсатора C и общего сопротивления в цепи R. Чем больше емкость конденсатора, тем большее количество заряда должно пройти по цепи, и тем больше времени потребует процесс зарядки/разрядки ( ток определяется как количество заряда, прошедшего по проводнику за единицу времени). Чем больше сопротивление R, тем меньше ток. Соответственно, больше времени потребуется на зарядку.

Продукт RC (сопротивление, умноженное на емкость) формирует временную константу τ (тау). За один τ конденсатор заряжается или разряжается на 63%. За пять τ конденсатор заряжается или разряжается полностью.

Для наглядности подставим значения: конденсатор емкостью в 20 микрофарад, сопротивление в 1 килоом и источник питания в 10В. Процесс заряда будет выглядеть следующим образом:

Устройство конденсатора. От чего зависит емкость?

Емкость плоского конденсатора зависит от трех основных факторов:

  • Площадь пластин — A
  • Расстояние между пластинами – d
  • Относительная диэлектрическая проницаемость вещества между пластинами — ɛ

Площадь пластин

Чем больше площадь пластин конденсатора, тем больше заряженых частиц могут на них разместится, и тем больше емкость.

Расстояние между пластинами

Емкость конденсатора обратно пропорциональна расстоянию между пластинами. Для того чтобы объяснить природу влияния этого фактора, необходимо вспомнить механику взаимодействия зарядов в пространстве (электростатику).

Если конденсатор не находится в электрической цепи, то на заряженные частицы, расположенные на его пластинах влияют две силы. Первая — это сила отталкивания между одноименными зарядами соседних частиц на одной пластине. Вторая – это сила притяжения разноименных зарядов между частицами, находящимися на противоположных пластинах. Получается, что чем ближе друг к другу находятся пластины, тем больше суммарная сила притяжения зарядов с противоположным знаком, и тем больше заряда может разместится на одной пластине.

Относительная диэлектрическая проницаемость

Не менее значимым фактором, влияющим на емкость конденсатора, является такое свойство материала между обкладками как относительная диэлектрическая проницаемость ɛ. Это безразмерная физическая величина, которая показывает во сколько раз сила взаимодействия двух свободных зарядов в диэлектрике меньше, чем в вакууме.

Материалы с более высокой диэлектрической проницаемостью позволяют обеспечить большую емкость. Объясняется это эффектом поляризации – смещением электронов атомов диэлектрика в сторону положительно заряженной пластины конденсатора.

Поляризация создает внутренне электрическое поле диэлектрика, которое ослабляет общую разность потенциала (напряжения) конденсатора. Напряжение U препятствует притоку заряда Q на конденсатор. Следовательно, понижение напряжения способствует размещению на конденсаторе большего количества электрического заряда.

Ниже приведены примеры значений диэлектрической проницаемости для некоторых изоляционных материалов, используемых в конденсаторах.

  • Бумага – от 2.5 до 3.5
  • Стекло – от 3 до 10
  • Слюда – от 5 до 7
  • Порошки оксидов металлов – от 6 до 20

Номинальное напряжение

Второй по значимости характеристикой после емкости является максимальное номинальное напряжение конденсатора. Данный параметр обозначает максимальное напряжение, которое может выдержать конденсатор. Превышение этого значения приводит к «пробиванию» изолятора между пластинами и короткому замыканию. Номинальное напряжение зависит от материала изолятора и его толщины (расстояния между обкладками).

Следует отметить, что при работе с переменным напряжением нужно учитывать именно пиковое значение (наибольшее мгновенное значение напряжения за период). Например, если эффективное напряжение источника питания будет 50В, то его пиковое значение будет свыше 70В. Соответственно необходимо использовать конденсатор с номинальным напряжением более 70В. Однако на практике, рекомендуется использовать конденсатор с номинальным напряжением не менее в два раза превышающим максимально возможное напряжение, которое будет к нему приложено.

Ток утечки

Также при работе конденсатора учитывается такой параметр как ток утечки. Поскольку в реальной жизни диэлектрик между пластинами все же пропускает маленький ток, это приводит к потере со временем начального заряда конденсатора.

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

True 1.0 Farad 20V Конденсатор с цифровым считыванием, встроенный распределительный блок

XCAP1F | Верно 1.Конденсатор 0 Фарад 20 В с цифровым считыванием, встроенный распределительный блок

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Для систем мощностью до 1200 Вт
• Ярко-синий светодиодный дисплей напряжения
• Улучшает характеристики низких частот (SPL)


NVX XCAP1F

Верно 1.Конденсатор 0 Фарад 20 В с цифровым считыванием, встроенный распределительный блок

Истинная емкость

Пусть ваши огни будут яркими, а ваша система будет работать! Конденсатор NVX XCAP1F True 1.0 Farad подойдет. Он был протестирован как настоящий конденсатор на 1 фарад, в отличие от почти всех конкурентов, которые на самом деле имеют от 0,2 до 0,8 фарад. Поскольку это настоящий конденсатор на 1 фарад, вы знаете, что получаете оптимальную производительность. Вы заметите улучшения в своих низких частотах (SPL), увеличите пиковую мощность вашего усилителя и поможете стабилизировать напряжение вашей системы.

Конденсатор NVX XCAP1F своим истинным рейтингом 1,0 фарад обязан тому факту, что у него больше электрических проводников, а также большее количество диэлектрика, чем у его конкурентов, которые заявляют рейтинг 1,0 фарад. Этот истинный рейтинг 1.0 позволяет XCAP1F легко работать с любой стереосистемой с выходной мощностью до 1200 Вт. Этот конденсатор премиум-класса упрощает процесс установки благодаря встроенному распределительному блоку, который обеспечивает прямое соединение между конденсатором и несколькими усилителями.

Как и все продукты NVX, конденсатор XCAP1F true 1.0 Farad продолжает стремление компании к инженерному совершенству и привлекательной цене.

Общие характеристики:

  • NVX Цифровой конденсатор 1,0 Фарад
  • Конденсатор емкостью 1 фарад для систем до 1200 Вт
  • Распределительный блок встроенный
  • Ярко-синий светодиодный индикатор напряжения
  • Улучшает низкие частоты (SPL)
  • Увеличивает пиковую мощность вашего усилителя
  • Помогает уменьшить затемнение света
  • Винтовые клеммы для простого подключения кабеля питания / заземления
  • Цвет: черный
  • Годовая гарантия производителя

Дополнительная информация
Производитель NVX
UPC 818060010699
Цвет Черный
Возврат товара Этот предмет может быть возвращен


Copyright © 2011-2020 111×7 Trading LLC, dba NVX — Все права защищены.

Конденсатор 1 Фарад с комплектом 2-канального усилителя 4 манометра

Конденсатор 1 Фарад с комплектом 2-канального усилителя 4 манометра | B1DK42BK

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Полный комплект для установки 4-канального 2-канального усилителя
• Разработан специально для автомобильных аудиосистем со среднеквадратичной мощностью до 1000 Вт
• Высококачественный провод питания и заземления обеспечивает оптимальную передачу мощности
• 30% медный провод CCA

Комплект Belva 4 для моноблочных или 2-канальных усилителей!

Если вам нужен комплект усилителя по отличной цене, тогда Belva BAK42 Complete 4 Gauge 2-Channel Amp Wiring Kit для вас.Belva использует провод питания и заземления Premium Powerflex, который обеспечивает оптимальную передачу мощности и изготовлен из алюминия с медным покрытием (CCA). Проволока Belva CCA регулярно превосходит другие комплекты из алюминия, плакированного медью, благодаря более высокому качеству ее состава. Провод CCA, используемый Belva, состоит на 30% из меди и на 70% из алюминия, тогда как в других наборах CCA провод состоит всего на 10% из меди и на 90% из алюминия. Для передачи сигнала от головного устройства к усилителю используются 2-канальные RCA-кабели Helical Twist Construction Audio Interconnect, которые сводят к минимуму шум и помехи.Последним ключевым компонентом является линейный держатель предохранителя Mini-ANL с предохранителем Mini-ANL на 80 А, который обеспечивает идеальную защиту для мощных систем. BAK42 разработан специально для автомобильных аудиосистем мощностью до 1000 Вт RMS.


Общие характеристики:

  • Комплект проводов Характеристики:
    • Проволока Belva CCA изготовлена ​​из 30% меди , в то время как другая проволока CCA состоит только из 10% меди
    • Полный комплект для установки 4-канального 2-канального усилителя
    • Разработано специально для автомобильных аудиосистем мощностью до 1000 Вт RMS
    • Premium Powerflex провод питания и заземления обеспечивает оптимальную передачу энергии
    • Изготовлен из алюминия с медным покрытием для чистой бесперебойной передачи энергии и сигнала
    • Кабели RCA
    • Helical Twist Construction Audio Interconnect минимизируют шум и помехи
    • Встроенный держатель предохранителя Mini-ANL с предохранителем Mini-ANL на 80 А обеспечивает идеальную защиту для мощных систем
  • Характеристики конденсатора:
    • 1.Конденсатор мощности 0 Фарад
    • Идеально подходит для систем мощностью до 1000 Вт
    • Красный цифровой индикатор напряжения
    • Звуковые предупреждающие индикаторы
    • Автоматическая защита от отключения
    • 10-16 В постоянного тока
    • Принимает провода любого калибра с кольцевыми зажимами
    • Размеры: 10-1 / 2 « L x 4-1 / 2″ W x 3-1 / 2 « H
  • Годовая гарантия производителя

В комплект входит:

  1. 1.Конденсатор мощности 0 Фарад
  2. Включает прозрачные монтажные скобы для конденсатора
  3. 5,2 метра (17 футов) Синий силовой провод 4-го калибра
  4. 3 фута (0,91 метра) Черный провод заземления 4 калибра
  5. 17 футов (5,2 метра) Серый провод удаленного вывода 18 калибра
  6. 2-канальный соединительный кабель RCA со спиральным скручиванием 17 футов (5,2 м)
  7. 20 футов (6,1 м) кабель динамика 16 калибра
  8. Один линейный патрон предохранителя Mini-ANL с предохранителем Mini-ANL на 80 А
  9. Одна черная резиновая втулка для межсетевого экрана
  10. Один хромированный кольцевой зажим 4 калибра
  11. Один черный хромированный кольцевой наконечник калибра 4
  12. Три лопатки 18 калибра
  13. Две лопаточные клеммы 18 калибра
  14. Один стыковой соединитель 18 калибра
  15. Ten 4 «Черные стяжки-молнии
Дополнительная информация
Производитель Belva
UPC 818060019227
Размер провода 4
Цвет Черный
Возврат товара Этот предмет может быть возвращен

Черная пятница — 10% скидка на всем сайте | Заводское обозначение: BLKF10

. Copyright © 2011-2020 ООО «111×7 Трейдинг», dba Belva — Все права защищены.

Конденсаторы 1 Фарад 5,5 В | Продукты и поставщики

  • Продам суперконденсатор 2.5V4.7F

    1. Маленький размер, большая емкость, отличное удержание напряжения. Диапазон емкости от 0,1F до 100F, а рабочее напряжение конденсаторов от 2,5V до 5. 5В. • Связанные ключевые слова: золотой конденсатор, суперконденсатор, ультраконденсатор, конденсатор Фарада.

  • Ультраконденсатор — производители, поставщики ультраконденсаторов

    Технические характеристики суперконденсатора ultr coin: 1.Ультра конденсаторная монета 5,5 в 0,1 ф, 1 ф, 0,47 ф, 0,33 ф, 4 ф 2. Тип вывода: В 3. Срок службы: 500 000 Характеристики суперконденсатора Ultr Coin: 1. напряжение: 5. 5В …… 5В 0,47Ф ультраконденсатор, суперконденсатор, суперконденсатор с низким ESR, сверхконденсатор, конденсатор EDLC, конденсатор Фарад, конденсатор золота …

  • Прикладные микропроцессоры

    0 В + 5В 1 1 мкФ (Микрофарад) = 10-6 фарад, 1 = 1 фарад Ас / В (ампер · секунда / Вольт А.5 Для описания управляющих битов сигналов и Первого при напряжении конденсатора (на выходе RESET) превышает определенный порог США, счетчик программы…

  • Продам 2.5V3000F Суперконденсатор

    1. Маленький размер, большая емкость, отличное удержание напряжения. Диапазон емкости от 0,1F до 3000F, а рабочее напряжение конденсаторов от 2,5V до 5. 5В. ультраконденсатор, суперконденсатор, золотой конденсатор, конденсатор фарад.

  • CR4 — Резьба: суперконденсатор

    Спецификация суперконденсатора составляет 5,9 В, 0,1 Фарада. • # 1 «Re: super condenitor» от frankd20 от 06.09.2007, 9:55 (оценка 1 Собственный поиск Digikey показывает два напряжения, близких к желаемому, одно — 5.5в, а другой — 6,3 вольт.

  • Продам 5.5V0.33F Суперконденсатор

    суперконденсатор, золотой конденсатор, ультраконденсатор, электрический двухслойный конденсатор, EDLC, конденсатор Фарада, суперконденсатор, которые имеют некоторые характеристики: 1. Маленький размер, большая емкость, отличное удержание напряжения. Диапазон емкости от 0,1F до 3000F, а рабочее напряжение конденсаторов от 2,5V до 5. 5В.

  • Производители конденсаторов, каталог каталогов продукции конденсаторов

    Конденсатор с супер высоким фарадом 3000F, суперконденсатор 3000f, силовой конденсатор Суперконденсатор, суперконденсаторная батарея, суперконденсатор с низким ESR, конденсатор источника питания 1, суперконденсатор 3000F Характеристика: а) большая емкость… Суперконденсатор Ultra Coin 5. 5v 0.1f, 1f, 0.47f, 0.33f, 4f.

  • KR-5R5C105-R Bussmann / Eaton | Mouser

    Все продукты> Пассивные компоненты> Конденсаторы> Суперконденсаторы / ультраконденсаторы> Bussmann / Eaton KR-5R5C105-R Суперконденсаторы / ультраконденсаторы CAP, 1 .0F, 5. 5V, EDLC Coin Cell Cyl 1 Farad.

  • Управление рассеиваемой мощностью в портативных зарядных устройствах

    Это значение дается ниже, где Voc = 5. 5 В — напряжение холостого хода, а Imax = 5OOmA — номинальный ток настенного трансформатора.Обратите внимание, что VOC не включает пик, связанный с диоды и конденсатор фильтра в стене… R1 в Рисунок 1 ограничивает базовый ток в Q1. R2 и R3 ограничивают ток в… фарадах.

  • ультраконденсаторы — предложения от производителей, поставщиков, экспортеров и оптовиков ультраконденсаторов

    [Связанные ключевые слова: суперконденсатор, фарадный конденсатор, 1F, золотые конденсаторы] 21 ультраконденсаторы Продукция Страница 1 из 4 Продать аккумуляторный суперконденсатор 5. Суперконденсатор монетного типа 5v 1f.

  • Аналог

    — Как максимально эффективно запитать два светодиода суперконденсатором, заряженным 1 Фарад?

    Менее 8 секунд

    расчетов ниже


    ВОДИТЕЛЬ

    ХАРАКТЕРИСТИКИ СВЕТОДИОДНОГО ДРАЙВЕРА (Техническое описание, страница 1)

    • 2 канала по 2 А каждый в режиме вспышки
    • 2 канала по 200 мА каждый в режиме горелки

    РЕКОМЕНДУЕМЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЛЯ СВЕТОДИОДНОГО ДРАЙВЕРА (лист данных, страница 2)

    • LEDA, ток LEDB (в режиме вспышки) до 2 А
    • LEDA, ток LEDB (в режиме горелки) от 10 до 200 мА

    В примерах таблицы драйверов светодиодов используются два 0.55 супер крышек Фарада.

    Что делает флэш-драйвер таким замечательным, так это то, как он заряжается от батареи 2-5,5 В, уравновешивает 2 суперконденсатора и быстро готовит вспышку к следующей вспышке.

    Драйвер светодиода заряжает два супер-конденсатора, а не один.


    Светодиоды

    Вы не включаете светодиодную вспышку, поэтому регулятор наддува сделает эту работу.

    Учитывая то, что написано в техническом описании, и выбранные вами светодиод и суперконденсатор, вы хотите, чтобы в режиме фонарика загорелись два светодиода.

    Выбранный вами светодиод не является светодиодом вспышки камеры.

    В техническом описании светодиодов указано, что применяются следующие приложения:

    • Офисное освещение
    • Лампы дооснащения
    • Внутреннее автомобильное освещение
    • Подсветка

    При максимальном токе 200 мА светодиоды излучают около 100 люмен каждый.

    Если я правильно предполагаю, количество светодиодов значения не имеет. Вам просто нужно около 100-200 люмен, пока это позволяет 1F Super Cap.


    Супер крышка

    Вы используете один суперконденсатор на 1 фарад.

    Одноразрядный суперконденсатор Фарада используется для быстрой разрядки заряда, а не для накопителя.

    Энергетическая ячейка с суперконденсатором измеряется в тысячах фарад.

    В качестве энергетического элемента используется суперконденсатор для перекрытия перерывов в питании длительностью от нескольких секунд до нескольких минут. Как для подачи энергии между отключением питания и запуском резервного генератора.

    Я сомневаюсь, что вы захотите использовать суперконденсатор вместо батареи, если только этот потрясающий чип не поставляется с некоторыми бесплатными суперконденсаторами.Удельная энергия (емкость) суперконденсатора в 10-50 раз меньше, чем у литий-ионного аккумулятора. И стоят они намного дороже, чем батарея.

    Предполагая, что у меня есть суперконденсатор 1F / 5V, заряженный до 3V,

    Поскольку вы указали ограничение на 5 В, это не супер-конденсатор. Но это не имеет значения, потому что вы заряжаете его до 3,0 В, так что это просто химическая формальность. Некоторые из самых последних супер-конденсаторов теперь составляют 3,0 В.

    Максимальное напряжение суперконденсатора (по разумной цене и меньшей емкости) равно 2.75 В, обычно от 2,3 до 2,6 В максимум, что меньше минимального прямого напряжения вашего 2,8 светодиода.



    Заключение

    Учитывая, что вы выбрали драйвер и немигающий светодиод, похоже, вам нужен свет, генерируемый светодиодами, питаемыми от Super Cap.

    Похоже, вам НЕ нужны другие функции флеш-драйвера, кроме зарядки Super Cap. А в этом может и не быть необходимости.

    Драйвер загорает только один светодиод за раз и заряжает одну батарею за раз.

    8 секунд по-прежнему относятся к выбранному драйверу светодиода.

    Расчеты

    Один светодиод

    Управляется супер конденсатором и резистором

    Учитывая предположения, количество светодиодов значения не имеет. Выбранный драйвер заряжает и гаснет по одному светодиоду за раз.

    Допустим, вы запитываете один светодиод с максимальным прямым напряжением 2В. Выбранный вами светодиод имеет максимальный ток 200 мА. Чтобы запитать его напрямую с помощью резистора, на 200 мА, 3 В вам понадобится 5.Резистор 6 Ом. 1F x 5,6 Ом = 5,6 секунды TC.

    А вот шапка не разряжается как аккум.

    При 400 мВ на резисторе (200 мА x 5,6 Ом) и 2 В на светодиодах напряжение на конденсаторе может упасть с 3 до 2,6 или 600 мВ до того, как светодиод перестанет проводить.

    600 мВ / 3,0 = 0,2
    0,2 В x 5,6 секунды = 1,12

    Понижение прямого напряжения ниже 2В займет около 1,12 секунды.


    Почему мы используем драйвер светодиода, а не резистор

    Это относится как к питанию от батареи, так и к Super Cap.

    Драйвер светодиода использует импульсный стабилизатор для управления светодиодами от Super Cap. Итак, нам просто нужно рассчитать энергию, обеспечиваемую крышкой, потребляемую светодиодом, и сколько времени требуется, чтобы разрядить крышку при 200 мА.

    Энергоемкость СК: 1Ф * 3в 2 /2 = 4,5 Дж

    Светодиод 2,8 В * 0,2 А = 0,560 В

    4,5 Дж / 0,560 = 8 секунд

    С выбранным драйвером светодиода в режиме фонарика это будет 4 секунды для LEDA и 4 секунды для LEDB (при двух 0.5F), которые могут загораться последовательно, давая 8 секунд.

    Изложенное выше предполагает идеальный драйвер светодиода со 100% эффективностью. Так что будет меньше 8 секунд.


    Для питания светодиодов от аккумулятора камеры емкостью 3,6 В 1000 мА ч необходимо питание светодиода на ____?

    Теперь у вас есть формулы для расчета этого для себя. Подсказка: намного дольше. Теперь при желании вы также можете рассчитать разряд вспышки.

    Если это правда, вы просто хотите зажечь несколько светодиодов с помощью супер-конденсатора, теперь вы можете понять, почему нет смысла заряжать супер-конденсатор с батареей, если вам не нужен короткий (<400 мс) импульсный разряд 2A.

    Почему драйвер не дает возможность запитать светодиоды от аккумулятора, я не знаю. Это то, что я мог бы сделать, если бы это был мой проект.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
