Как расшифровать маркировку конденсаторов. Какие бывают способы обозначения емкости конденсаторов. Как определить номинальное напряжение и допуск по маркировке. Как отличить полярные конденсаторы от неполярных.

Содержание

Основные параметры конденсаторов, указываемые в маркировке

При выборе конденсатора для электронной схемы необходимо учитывать несколько ключевых параметров, которые обычно указываются в маркировке:

  • Емкость — основная характеристика конденсатора, измеряемая в фарадах (Ф) и долях фарады
  • Рабочее напряжение — максимально допустимое напряжение для конденсатора
  • Допуск — отклонение фактической емкости от номинального значения
  • Полярность — для электролитических конденсаторов
  • Температурный коэффициент емкости (ТКЕ) — для некоторых типов конденсаторов

Рассмотрим подробнее, как эти параметры отображаются в маркировке различных типов конденсаторов.

Способы обозначения емкости конденсаторов

Емкость конденсаторов может маркироваться несколькими способами:


  1. Прямое указание емкости с единицей измерения (например, 100 мкФ)
  2. Кодировка тремя цифрами
  3. Кодировка четырьмя цифрами
  4. Буквенно-цифровая маркировка

Прямое указание емкости

На крупных конденсаторах емкость часто указывается напрямую с единицей измерения:

  • 100 µF = 100 мкФ (микрофарад)
  • 10 nF = 10 нФ (нанофарад)
  • 47 pF = 47 пФ (пикофарад)

Кодировка тремя цифрами

При этом способе первые две цифры обозначают значащие цифры емкости, а третья — множитель:

  • 104 = 10 * 10^4 пФ = 100 000 пФ = 100 нФ
  • 472 = 47 * 10^2 пФ = 4700 пФ = 4.7 нФ
  • 330 = 33 * 10^0 пФ = 33 пФ

Кодировка четырьмя цифрами

Аналогично трехзначной, но первые три цифры — значащие:

  • 4700 = 470 * 10^0 пФ = 470 пФ
  • 1002 = 100 * 10^2 пФ = 10 000 пФ = 10 нФ

Буквенно-цифровая маркировка

Используется буква вместо десятичной точки:

  • 4R7 = 4.7 пФ
  • 10n = 10 нФ
  • 1u = 1 мкФ

Как определить рабочее напряжение конденсатора по маркировке

Рабочее напряжение обычно указывается после емкости одним из способов:

  • Числовое значение с буквой V: 25V, 50V, 100V
  • Только числовое значение: 25, 50, 100 (подразумеваются вольты)
  • Буквенный код: A — 50В, C — 16В, E — 25В, G — 4В и т.д.

Важно не превышать указанное рабочее напряжение при использовании конденсатора в схеме. Это может привести к пробою диэлектрика и выходу компонента из строя.


Маркировка допуска конденсаторов

Допуск обозначает максимальное отклонение фактической емкости от номинального значения. Он может указываться:

  • В процентах: ±10%, ±20%
  • Буквенным кодом:
    • F: ±1%
    • G: ±2%
    • J: ±5%
    • K: ±10%
    • M: ±20%

Для большинства применений подходят конденсаторы с допуском ±10% или ±20%. В прецизионных схемах могут потребоваться компоненты с меньшим допуском.

Как отличить полярные конденсаторы от неполярных

Полярные конденсаторы (обычно электролитические) имеют четкое обозначение полярности:

  • Знак «+» или «-» на корпусе
  • Более длинный вывод для положительного электрода
  • Полоса на корпусе со стороны отрицательного вывода

Неполярные конденсаторы (керамические, пленочные) не имеют обозначений полярности и могут включаться в схему любым способом.

Температурный коэффициент емкости (ТКЕ) в маркировке конденсаторов

ТКЕ характеризует изменение емкости при изменении температуры. В маркировке может обозначаться буквенным кодом:

  • NPO или COG: очень стабильные, ТКЕ близок к нулю
  • X7R: средняя стабильность
  • Z5U, Y5V: нестабильные, для некритичных применений

Выбор конденсатора по ТКЕ важен в схемах, чувствительных к изменению емкости при колебаниях температуры.


Особенности маркировки SMD конденсаторов

Поверхностно-монтируемые (SMD) конденсаторы из-за малых размеров часто имеют сокращенную маркировку:

  • Только значение емкости трехзначным кодом
  • Емкость и допуск (например, 104K — 100 нФ ±10%)
  • Для очень маленьких компонентов маркировка может отсутствовать

При работе с SMD конденсаторами важно внимательно проверять маркировку и сверяться с документацией производителя.

Как правильно расшифровать сложную маркировку конденсаторов

При столкновении со сложной или неясной маркировкой следуйте этим рекомендациям:

  1. Определите тип конденсатора (электролитический, керамический, пленочный и т.д.)
  2. Найдите обозначение емкости, используя известные способы кодировки
  3. Проверьте наличие обозначений напряжения и допуска
  4. Для полярных конденсаторов определите полярность
  5. При необходимости используйте справочники или документацию производителя

Правильная расшифровка маркировки позволит выбрать подходящий конденсатор для вашей схемы и избежать ошибок при монтаже.



Конденсатор 100n это сколько

Предназначены для эксплуатации в цепях постоянного, переменного или же пульсирующего тока. Конденсаторы серии CL11 являются аналогами конденсаторов серии К Конденсатор представляет собой окукленный безкорпусный прямоугольник , залитый изоляционной и термоактивной эпоксидной оболочкой — компаундом. Гибкие проволочные выводы однонаправленные и находятся в противоположных сторонах нижней части прямоугольника. Крепление конденсаторов на печатной плате осуществляется за выводы с помощью групповой пайки или паяльника.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Конденсатор 104
  • Конденсаторы
  • Конденсаторы. Кодовая маркировка
  • Конденсатор
  • Маркировка керамических конденсаторов
  • Советские бумажные конденсаторы. Советские бумажные конденсаторы Как выглядит конденсатор 100 нф
  • Кодовая, цифровая маркировка конденсаторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Когда нету нужной емкости конденсатора

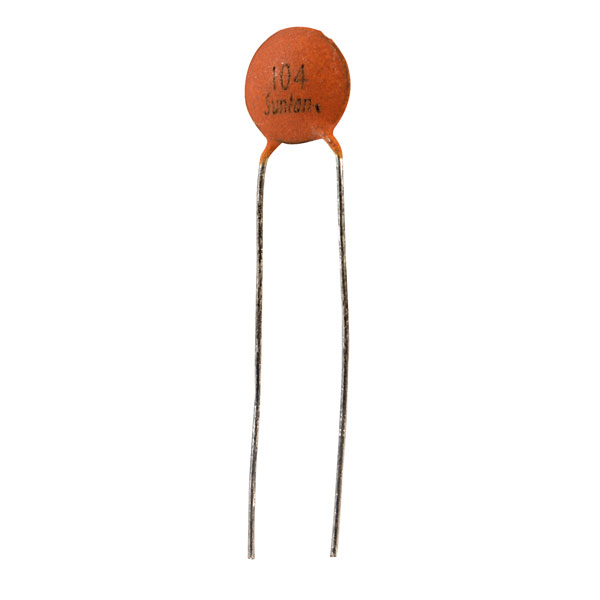

Конденсатор 104


В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости. Первые две цифры указывают на значение емкости в пикофарадах пф , последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1. Буква R используется в качестве десятичной запятой. Например, код равен 1. Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах pF.

Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения. В отличие от первых трех параметров, которые маркируются в соответствии со стандар- тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

Как это сделать? Главная Справочники. Призовой фонд на октябрь г. Тестер компонентов LCR-T4. Модуль радиореле на 4 канала. Металлоискатель MDII.

Комментарии 6 Подписаться OK. Иностранный конденсатор FU 33 пф вольт Чем его можно заменить? Или где купить аналог? Похоже он был бумажный. Но это не точно. Может быть даже слюдяной. Serg-Spb Например: JV , сколько это? Везде одна и та же статья, а толку от нее не очень. Vorgen Кто знает? Сергей Григорьевич Александр С разборки платы старого телевизора попался конденсатор с маркировкой. I: точка-I-двоеточие , ниже Нигде нет расшифровки подобных обозначений.

Если есть возможность, ответьте. Добавить комментарий. В чем измеряется напряжение? Я согласен с правилами публикации комментариев Оставить комментарий. Конструктор — Гитарная педаль Remote Delay 2. Кодировка 3-мя цифрами Первые две цифры указывают на значение емкости в пикофарадах пф , последняя — количество нулей.

Кодировка 4-мя цифрами Возможны варианты кодирования 4-значным числом. Маркировка ёмкости в микрофарадах Вместо десятичной точки может ставиться буква R. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения В отличие от первых трех параметров, которые маркируются в соответствии со стандар- тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.


Конденсаторы

Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов : Кодовая маркировка 3 цифрами; Кодовая маркировка 4 цифрами; Буквенно цифровая маркировка; Специальная маркировка для планарных конденсаторов. Последняя цифра это показатель степени по основанию

1 абФ = Абфарад = Abfarad = единица СГСМ = EM unit это: x 1,0. x Таблица перевода емкостей и обозначений конденсаторов .

Конденсаторы. Кодовая маркировка

Найдите в таблице обозначение, указанное на конденсаторе. Соответствующее ему значение емкости смотрите в первом столбце таблицы. Блоки питания и зарядные устройства. Блоки питания В. Блоки питания для авто в прикуриватель. Блоки питания для ноутбуков. Зарядные устройства. Зарядные устройства Power Bank. Вентиляторы для корпуса.

Конденсатор

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2. Кодировка номинальной емкости конденсаторов тремя цифрами.

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

Маркировка керамических конденсаторов

Керамические конденсаторы отличаются от всех других значительно более компактным дизайном. При этом соотношение емкости и объема во много раз выше, чем у пленочных конденсаторов. Эти конденсаторные элементы состоят из монолитного керамического блока с гребенчатыми спеченными внутренними электродами. Диэлектрик образован тонким материалом из диоксида титана или титаната бария. Электроды из никеля или серебра-палладия спекают в керамическом материале, располагая по внешней стороне и выводя от них контакты. В зависимости от типа диэлектрика, керамические конденсаторы подразделяются на виды:.

Советские бумажные конденсаторы. Советские бумажные конденсаторы Как выглядит конденсатор 100 нф

Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать и так же быстро ее отдавать. Основной параметр конденсатора — это его емкость C. Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление. Постоянный ток конденсатор не пропускает. Как и , конденсаторы бывают постоянной емкости и переменной емкости. Применение конденсаторы находят в колебательных контурах, различных фильтрах, для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов. Основная единица измерения емкости — фарад Ф — это очень большая величина, которая на практике не применяется.

Код товара: JFVN/P Конденсатор:полипропиленовый, Х2, нФ, 15мм, ±10%, 18x6x12мм. На складе в Москве: шт. Допоставка шт.

Кодовая, цифровая маркировка конденсаторов

Раздел недели: Символы и обозначения оборудования на чертежах и схемах Техническая информация тут. Перевод единиц измерения величин Таблицы числовых значений Алфавиты, номиналы, единицы тут Математический справочник Физический справочник Химический справочник Материалы Рабочие среды Оборудование Инженерное ремесло Инженерные системы Технологии и чертежи Личная жизнь инженеров Калькуляторы. Поставщики оборудования. Полезные ссылки.

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов. Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре. Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению. При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У меня не возникало вопросов к метало-плёночным конденсаторам.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. При такой маркировке буква указывает на десятичную запятую и обозначение мкФ, нФ, пФ , а цифры — на значение емкости:. Очень часто бывает трудно отличить русскую букву «п» от английской «n».

В этой статье: Маркировка больших конденсаторов Интерпретация маркировки конденсаторов 23 Источники. Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом.


Конденсаторы. Кодовая маркировка. Маркировка конденсаторов Конденсатор t 15 nj 100 кодовая маркировка

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает.

Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

    Первое, это номинальная ёмкость конденсатора . Измеряется в долях Фарады.

    Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

    Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.


Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n .

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.


Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Д опуск в % Б уквенное обозначение
лат.рус.
± 0,05pA
± 0,1pBЖ
± 0,25pCУ
± 0,5pDД
± 1,0FР
± 2,0GЛ
± 2,5H
± 5,0JИ
± 10KС
± 15L
± 20MВ
± 30NФ
-0. ..+100P
-10…+30Q
± 22S
-0…+50T
-0…+75UЭ
-10…+100WЮ
-20…+5YБ
-20…+80ZА

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Н оминальное рабочее напряжение , B Б уквенный код
1,0I
1,6R
2,5M
3,2A
4,0C
6,3B
10D
16E
20F
25G
32H
40S
50J
63K
80L
100N
125P
160Q
200Z
250W
315X
350T
400Y
450U
500V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).

При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).

При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой ис­пользуется буква R: R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).

После обозначения емкости может быть нанесен буквенный символ, обозначаю­ щий допустимое отклонение емкости конденсатора в соответствии с табл. 2.4.

Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами

Пикофарады (пФ; pF)

Нанофарады (нФ; nF)

Микрофарады (мкФ)

Емкость

Пикофарады ( пф ; pF)

Нанофарады ( нФ ; nF)

Микрофарады ( мкФ ; mF)

Таблица 2. 6. Кодировка номинальной емкости конденсаторов четырьмя цифрами

Емкость

Пикофарады (пФ; pF)

Нанофарады (нФ; nF)

Микрофарады (мкФ

ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
(10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
(«М» или « N »), близким к нулю («МП») или ненормированным («Н»).

Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO , X 7 R , Z 5 U , Y 5 V и другие. Диэлектрик группы NPO (COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильно­стью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовлен­ ные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X 7 R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.

Диэлектрики групп Z 5 U и Y 5 V имеют очень высокую диэлектрическую проница­ емость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X 7 R и Z 5 U используются в цепях общего назначения.


Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке (по сравнению с описываемым в этой статье). Более того, на некоторых конденсаторах отсутствуют значения напряжения и допуска – для создания низковольтной цепи вам понадобится только значение емкости.

Шаги

Маркировка больших конденсаторов

    Ознакомьтесь с единицами измерения. Основной единицей измерения емкости является фарад (Ф). Один фарад – это огромное значение для обычной цепи, поэтому бытовые конденсаторы маркируются дольными единицами измерения.

  • 1 µF , uF , mF = 1 мкФ (микрофарад) = 10 -6 Ф. (Внимание! В случаях, не связанных с маркировкой конденсаторов, 1 mF = 1 мФ (миллифарад) = 10 -3 Ф)
  • 1 nF = 1 нФ (нанофарад) = 10 -9 Ф.
  • 1 pF , mmF , uuF = 1 пФ (пикофарад) = 10 -12 Ф.

  • Определите значение емкости. В случае больших конденсаторов значение емкости наносится непосредственно на корпус. Конечно, могут быть некоторые различия, но в большинстве случаев ищите число с одной из единиц измерения, описанных выше. Возможно, вам придется учесть следующие моменты:

    Определите значение допуска. На корпус некоторых конденсаторов наносится значение допуска, то есть допустимое отклонение номинальной емкости от указанной; учитывайте эту информацию, если при сборке электроцепи необходимо знать точное значение емкости конденсатора. Например, если на конденсаторе нанесена маркировка «6000uF+50%/-70%», то его максимальная емкость равна 6000+(6000*0,5)=9000 мкФ, а минимальная – 6000-(6000*0,7)=1800 мкФ.

    Определите номинальное напряжение. Если корпус конденсатора довольно большой, на нем проставляется численное значение напряжения, за которым следуют буквы V или VDC, или VDCW, или WV (от английского Working Voltage – рабочее напряжение). Это максимально допустимое напряжение конденсатора, которое измеряется в вольтах (В).

    Поищите символы «+» или «-». Если на корпусе конденсатора присутствует один из этих символов, такой конденсатор поляризован. В этом случае подключите положительный («+») контакт конденсатора к положительной клемме источника питания; в противном случае может произойти короткое замыкание конденсатора или конденсатор может взорваться. Если символов «+» или «-» на корпусе нет, вы можете включать конденсатор в цепь так, как вам угодно.

    Интерпретация маркировки конденсаторов

    1. Запишите первые две цифры значения емкости. Если конденсатор маленький и на его корпусе не помещается значение емкости, оно маркируется в соответствии со стандартом EIA (это справедливо для современных конденсаторов, чего не скажешь про старые конденсаторы). Для начала запишите первые две цифры, а затем сделайте следующее:

      Воспользуйтесь третьей цифрой в качестве множитель нуля. Если емкость конденсатора маркируется тремя цифрами, то такая маркировка интерпретируется следующим образом:

      • Если третей цифрой является цифра от 0 до 6, к двум первым цифрам припишите соответствующее количество нулей. Например, маркировка «453» – это 45 x 10 3 = 45000.
      • Если третьей цифрой является 8, умножьте первые две цифры на 0,01. Например, маркировка «278» – это 27 x 0,01 = 0,27.
      • Если третьей цифрой является 9, умножьте первые две цифры на 0,1. Например, маркировка «309» – это 30 x 0,1 = 3,0.

    2. Определите единицы измерения . В большинстве случаев емкость самых маленьких конденсаторов (керамических, пленочных, танталовых) измеряется в пикофарадах (пФ, pF), которые равны 10 -12 Ф. Емкость больших конденсаторов (алюминиевых электролитических или двухслойных) измеряется в микрофарадах (мкФ, uF или µF), которые равны 10 -6 Ф.

      Интерпретируйте маркировку, включающую буквы . Если одним из первых двух символов маркировки является буква, интерпретируйте это следующим образом:

      Определите значение допуска керамических конденсаторов. Керамические конденсаторы имеют плоскую круглую форму и два контакта. Значение допуска таких конденсаторов приводится в виде одной буквы непосредственно после трехзначного маркера емкости. Допуск – это допустимое отклонение номинальной емкости от указанной. Если необходимо знать точное значение емкости, интерпретируйте маркировку следующим образом:

    • В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    1. Кодировка 3-мя цифрами

    Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

    * Иногда последний ноль не указывают.

    2. Кодировка 4-мя цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

    Примеры:



    3. Маркировка ёмкости в микрофарадах

    Вместо десятичной точки может ставиться буква R.

    4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
    тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

    Маркировка конденсаторов

    1. Маркировка тремя цифрами .

    В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

    код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
    109 1. 0 пФ
    159 1.5 пФ
    229 2.2 пФ
    339 3.3 пФ
    479 4.7 пФ
    689 6.8 пФ
    100 10 пФ 0.01 нФ
    150 15 пФ 0. 015 нФ
    220 22 пФ 0.022 нФ
    330 33 пФ 0.033 нФ
    470 47 пФ 0.047 нФ
    680 68 пФ 0.068 нФ
    101 100 пФ 0.1 нФ
    151 150 пФ 0.15 нФ
    221 220 пФ 0. 22 нФ
    331 330 пФ 0.33 нФ
    471 470 пФ 0.47 нФ
    681 680 пФ 0.68 нФ
    102 1000 пФ 1 нФ
    152 1500 пФ 1.5 нФ
    222 2200 пФ 2.2 нФ
    332 3300 пФ 3. 3 нФ
    472 4700 пФ 4.7 нФ
    682 6800 пФ 6.8 нФ
    103 10000 пФ 10 нФ 0.01 мкФ
    153 15000 пФ 15 нФ 0.015 мкФ
    223 22000 пФ 22 нФ 0.022 мкФ
    333 33000 пФ 33 нФ 0. 033 мкФ
    473 47000 пФ 47 нФ 0.047 мкФ
    683 68000 пФ 68 нФ 0.068 мкФ
    104 100000 пФ 100 нФ 0.1 мкФ
    154 150000 пФ 150 нФ 0.15 мкФ
    224 220000 пФ 220 нФ 0.22 мкФ
    334 330000 пФ 330 нФ 0. 33 мкФ
    474 470000 пФ 470 нФ 0.47 мкФ
    684 680000 пФ 680 нФ 0.68 мкФ
    105 1000000 пФ 1000 нФ 1 мкФ

    2. Маркировка четырьмя цифрами .

    Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

    1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

    3. Буквенно-цифровая маркировка .

    При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

    15п = 15 пФ, 22p = 22 пФ, 2н2 = 2. 2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

    Очень часто бывает трудно отличить русскую букву «п» от английской «n».

    Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

    0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

    4. Планарные керамические конденсаторы .

    Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

    N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

    S3 /по таблице S=4.7/ = 4. 7*10 3 пФ = 4700пФ = 4,7нФ

    маркировка значение маркировка значение маркировка значение маркировка значение
    A 1.0 J 2.2 S 4.7 a 2.5
    B 1.1 K 2.4 T 5.1 b 3.5
    C 1. 2 L 2.7 U 5.6 d 4.0
    D 1.3 M 3.0 V 6.2 e 4.5
    E 1.5 N 3.3 W 6.8 f 5.0
    F 1.6 P 3.6 X 7. 5 m 6.0
    G 1.8 Q 3.9 Y 8.2 n 7.0
    H 2.0 R 4.3 Z 9.1 t 8.0

    5. Планарные электролитические конденсаторы .

    Электролитические SMD конденсаторы маркируются двумя способами:

    1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

    2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

    По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

    буква e G J A C D E V H (T для танталовых)
    напряжение 2,5 В 4 В 6,3 В 10 В 16 В 20 В 25 В 35 В 50 В

    Кодовая маркировка, дополнение

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    А. Маркировка 3 цифрами

    Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

    КодЕмкость [пФ]Емкость [нФ]Емкость [мкФ]
    1091,00,0010,000001
    1591,50,00150,000001
    2292,20,00220,000001
    3393,30,00330,000001
    4794,70,00470,000001
    6896,80,00680,000001
    100*100,010,00001
    150150,0150,000015
    220220,0220,000022
    330330,0330,000033
    470470,0470,000047
    680680,0680,000068
    1011000,10,0001
    1511500,150,00015
    2212200,220,00022
    3313300,330,00033
    4714700,470,00047
    6816800,680,00068
    10210001,00,001
    15215001,50,0015
    22222002,20,0022
    33233003,30,0033
    47247004,70,0047
    68268006,80,0068
    10310000100,01
    15315000150,015
    22322000220,022
    33333000330,033
    47347000470,047
    68368000680,068
    1041000001000,1
    1541500001500,15
    2242200002200,22
    3343300003300,33
    4744700004700,47
    6846800006800,68
    105100000010001,0

    * Иногда последний ноль не указывают.

    В. Маркировка 4 цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    КодЕмкость[пФ]Емкость[нФ]Емкость[мкФ]
    16221620016,20,0162
    47534750004750,475

    Рис. 6

    С. Маркировка емкости в микрофарадах

    Вместо десятичной точки может ставиться буква R.

    КодЕмкость [мкФ]
    R10,1
    R470,47
    11,0
    4R74,7
    1010
    100100

    D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

    Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

    Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

    А. Маркировка 2 или 3 символами

    Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

    КодЕмкость [мкФ]Напряжение [В]
    А61,016/35
    А7104
    АА71010
    АЕ71510
    AJ62,210
    AJ72210
    AN63,310
    AN73310
    AS64,710
    AW66,810
    СА71016
    СЕ61,516
    СЕ71516
    CJ62,216
    CN63,316
    CS64,716
    CW66,816
    DA61,020
    DA71020
    DE61,520
    DJ62,220
    DN63,320
    DS64,720
    DW66,820
    Е61,510/25
    ЕА61,025
    ЕЕ61,525
    EJ62,225
    EN63,325
    ES64,725
    EW50,6825
    GA7104
    GE7154
    GJ7224
    GN7334
    GS64,74
    GS7474
    GW66,84
    GW7684
    J62,26,3/7/20
    JA7106,3/7
    JE7156,3/7
    JJ7226,3/7
    JN63,36,3/7
    JN7336,3/7
    JS64,76,3/7
    JS7476,3/7
    JW66,86,3/7
    N50,3335
    N63,34/16
    S50,4725/35
    VA61,035
    VE61,535
    VJ62,235
    VN63,335
    VS50,4735
    VW50,6835
    W50,6820/35

    В. Маркировка 4 символами

    Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

    С. Маркировка в две строки

    Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

    100nF 63V (MKS2-100N/63) WIMA від 6.1 грн

    100nF 63V (MKS2-100N/63) WIMA

    Код товару: 88408

    Виробник: WIMA
    Ємність: 100 nF
    Ном.напруга: 63 V
    Точність: ±10% K
    Крок виводів: 5 mm
    Розмір корпуса: 7,2×6,5×2,5 mm

    в наявності: 288 шт

    160 шт — склад Київ
    30 шт — РАДІОМАГ-Київ
    50 шт — РАДІОМАГ-Львів
    25 шт — РАДІОМАГ-Одеса
    23 шт — РАДІОМАГ-Дніпро

    очікується: 0 шт

    1+ 7.5 грн
    10+ 6.7 грн
    100+ 6.1 грн

    Технічний опис 100nF 63V (MKS2-100N/63) WIMA

    Ціна 100nF 63V (MKS2-100N/63) WIMA від 6.1 грн до 34.

    6 грн
    MKS2C031001A00KSSD
    Виробник: Wima
    Cap Film 0.1uF 63V PET 10% (7.2 X 2.5 X 6.5mm) Radial Plastic Rectangular Can 5mm 125C Automotive Bulk
    		 на замовлення 11980 шт
    термін постачання 21-31&nbspдні (днів)
    41+ 7.22 грн
    MKS2C031001A00KSSD
    Виробник: TAW ELECTRONICS, INC
    Description: MKS 2 0.1 UF 63 VDC 2.5X6.5X7.2
    Size / Dimension: 0.283″ L x 0.098″ W (7.20mm x 2.50mm)
    Capacitance: 0.1 µF
    Part Status: Active
    Height — Seated (Max): 0. 256″ (6.50mm)
    Voltage Rating — DC: 63V
    Voltage Rating — AC: 40V
    Dielectric Material: Polyester, Polyethylene Terephthalate (PET), Metallized
    Ratings: AEC-Q200
    Termination: PC Pins
    Lead Spacing: 0.197″ (5.00mm)
    Applications: Automotive
    Operating Temperature: -55°C ~ 125°C
    Mounting Type: Through Hole
    Package / Case: Radial
    Tolerance: ±10%
    Packaging: Bulk
    		 на замовлення 4945 шт
    термін постачання 14-21&nbspдні (днів)
    5+ 15.6 грн
    101+ 14.51 грн
    201+ 13.65 грн
    501+ 12 грн
    MKS2C031001A00KSSD
    Виробник: WIMA
    Material: MKS2-100N/63 THT Film Capacitors
    		 на замовлення 1343 шт
    термін постачання 28-42&nbspдні (днів)
    81+ 17. 55 грн
    112+ 11.73 грн
    184+ 7.14 грн
    266+ 6.75 грн
    MKS2C031001A00KSSD
    Виробник: WIMA
    Material: MKS2-100N/63 THT Film Capacitors
    		 на замовлення 1343 шт
    термін постачання 7-14&nbspдні (днів)
    10+ 18.53 грн
    50+ 12.86 грн
    250+ 10.42 грн
    1000+ 8.86 грн
    5000+ 8.03 грн
    MKS2C031001A00KSSD
    Виробник: WIMA
    Description: WIMA — MKS2C031001A00KSSD — Universeller Folienkondensator, Metallisiertes PET, Radiales Gehäuse, 2 Pins, 0. 1 µF, ± 10%, 40 V
    Produkthöhe: 6.5
    Bauform / Gehäuse des Kondensators: Radiales Gehäuse, 2 Pins
    Anschlussabstand: 5
    Kapazitätstoleranz: ± 10%
    Kondensatormontage: Durchsteckmontage
    Qualifikation: AEC-Q200
    Betriebstemperatur, min.: -55
    Produktlänge: 7.2
    Dielektrikum: Metallisiertes PET
    Spannung (AC): 40
    Kapazität: 0.1
    Spannung (DC): 63
    Produktpalette: MKS2
    Kondensatoranschlüsse: PC-Pin
    Betriebstemperatur, max.: 100
    Feuchtigkeitsklasse: —
    Produktbreite: 2.5
    SVHC: No SVHC (15-Jan-2019)
    		 на замовлення 18740 шт
    термін постачання 21-31&nbspдні (днів)
    32+ 22.3 грн
    100+ 17.52 грн
    500+ 16. 6 грн
    2500+ 14.63 грн
    5000+ 12.72 грн
    10000+ 12.48 грн
    MKS2C031001A00KSSD
    Виробник: WIMA
    Film Capacitors 63V .1uF 10%
    		 на замовлення 34652 шт
    термін постачання 14-21&nbspдні (днів)
    3+ 34.6 грн
    10+ 20.91 грн
    100+ 13.42 грн
    500+ 10.79 грн

    З цим товаром купують

    MEB 47nF 100VDC J (+/-5%), P = 5mm, 7,2×6,5×2,5mm (MEB473J2AB-Hitano) (конденсатор плівковий)
    Код товару: 41896

    Виробник: Hitano
    Конденсатори — Плівкові конденсатори
    Ємність: 47 nF
    Ном. напруга: 100 VDC
    Точність: ±5% J
    Крок виводів: 5 mm
    Діелектрик: Поліестер
    Розмір корпуса: 7,2×6,5×2,5 mm
    Part Number: MEB473J2AB

    1936 шт — склад Київ
    60 шт — РАДІОМАГ-Київ
    104 шт — РАДІОМАГ-Львів
    13 шт — РАДІОМАГ-Харків
    65 шт — РАДІОМАГ-Одеса
    112 шт — РАДІОМАГ-Дніпро

    2+ 3.5 грн
    10+ 3.1 грн
    100+ 2.7 грн
    1000+ 2.4 грн
    1N4007
    Код товару: 1574

    Виробник: YJ/Microsemi
    Діоди, діодні мости, стабілітрони — Діоди випрямні й імпульсні
    Корпус: DO-41
    Uзвор., V: 1000 V
    Iвипр., A: 1 A
    Опис: Випрямний
    Може замінити: 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006
    Монтаж: THT
    Падіння напруги Vf: 1,1 V

    3495 шт — склад Київ
    988 шт — РАДІОМАГ-Київ
    4643 шт — РАДІОМАГ-Львів
    7 шт — РАДІОМАГ-Одеса
    2039 шт — РАДІОМАГ-Дніпро

    на замовлення 4532372 шт — ціна та термін постачання

    5+ 1 грн
    10+ 0. 7 грн
    100+ 0.6 грн
    1000+ 0.5 грн
    Можливі заміни
    1N4007-DC
    Код товару: 127801
    Можливі заміни
    1N4007
    Код товару: 176822
    MEB 1nF 100VDC J (+/-5%), P = 5mm, 7,2×6,5×2,5mm (MEB102J2AB-Hitano) (конденсатор плівковий)
    Код товару: 41884

    Виробник: Hitano
    Конденсатори — Плівкові конденсатори
    Ємність: 1 nF
    Ном.напруга: 100 VDC
    Точність: ±5% J
    Крок виводів: 5 mm
    Діелектрик: Поліестер
    Розмір корпуса: 7,2×6,5×2,5 mm
    Part Number: MEB102J2AB

    2133 шт — склад Київ
    51 шт — РАДІОМАГ-Київ
    40 шт — РАДІОМАГ-Львів
    78 шт — РАДІОМАГ-Харків
    13 шт — РАДІОМАГ-Одеса
    14 шт — РАДІОМАГ-Дніпро

    2+ 4 грн
    10+ 3. 6 грн
    100+ 3.1 грн
    1000+ 2.7 грн
    10 kOhm 5% 0,25W вив. (CR025SJTB-10K-Hitano)
    Код товару: 13787

    Виробник: Hitano
    Вивідні резистори — 0,25W
    Номінал: 10 kOhm
    Точність: ±5%
    Рном,W: 0,25 W
    Uроб,V: 250 V
    Габарити: 3,2х1,6 mm; Dвів = 0,45 mm
    Тип: вугільно-плівкові

    20730 шт — склад Київ
    1599 шт — РАДІОМАГ-Київ
    1009 шт — РАДІОМАГ-Львів
    190 шт — РАДІОМАГ-Харків
    1780 шт — РАДІОМАГ-Одеса
    590 шт — РАДІОМАГ-Дніпро

    10+ 0.7 грн
    100+ 0.55 грн
    1000+ 0.4 грн
    Аналог
    10 kOhm 5% 0,25W выв. (CFR-25JT-52-10K – Yageo)
    Код товару: 174210

    Компоненты часть 1, Х конденсаторы. Конденсаторы. Обзоры конденсаторов. Технические характеристики и особенности конденсаторов

    Этой статьей я бы хотел начать цикл о различных электронных компонентах, диодах, конденсаторах, резисторах, варисторах и т.д.
    Компонентов очень много, все они разные и меня не покидает ощущение, что пока я закончу о них рассказывать, уже выпустят что-то новое 🙂
    А начну я с конденсаторов Х типа, тем более что эта статья будет являться дополнением к моей предыдущей статье, о Y конденсаторах.

    Вообще все эти статьи будут как бы дополнением к видео. Я не пишу сценариев, рассказываю обычно просто то, что знаю, потому возможны некоторое оговорки или расхождение с текстовой версией. Но я постараюсь чтобы таких расхождений было как можно меньше.
    В цикле я буду рассказывать не только о самих компонентах, а и о том, в каких цепях электронных схем их лучше применять и почему, а также возможно рассказывать о вариантах замены.
    Также если вам интересны какие-то определенные компоненты, то постараюсь такие видео готовить в первую очередь. Потому буду рад комментариям и вопросам.

    Х конденсаторы обычно используются совместно с Y конденсаторами. Так уж сложилось, что оба типа применяются в качестве помехоподавляющих элементов фильтров. Хотя конечно оба типа вполне могут использоваться независимо.

    Выглядят они как небольшие брусочки разных цветов, обычно серого, синего или желтого цветов. На каждом обязательно должна присутствовать соответствующая маркировка.

    В электрической сети достаточно ВЧ помех и пульсаций, потому задача Х конденсатора максимально блокировать их, по сути замыкая через себя. То же самое касается и помех со стороны блока питания. На схеме показан путь помехи и как она попадает к конденсатору.
    На схеме слева виден резистор с сопротивлением 560кОм. Этот резистор нужен для того, чтобы разрядить конденсатор после выключения питания. Если его не поставить, а после обесточивания БП коснуться контактов вилки питания, то может ударить током. Не сильно, но неприятно. Когда-то мне приносили видеокамеру JVC, там Бп так умел «кусаться».

    Конденсаторы Х типа отличаются от обычных тем, что:
    1. Лучше работают при постоянном сетевом напряжении
    2. Выдерживают всплески высокого напряжения
    3. Не склонны к самовозгоранию.

    В принципе их можно заменить на обычные конденсаторы, но это крайняя мера, а кроме того устанавливаемые конденсаторы должны быть рассчитаны на напряжение минимум 630 Вольт. Вам могут сказать, что можно поставить на 400 и так делали много раз и работало, не слушайте, 630 минимум!

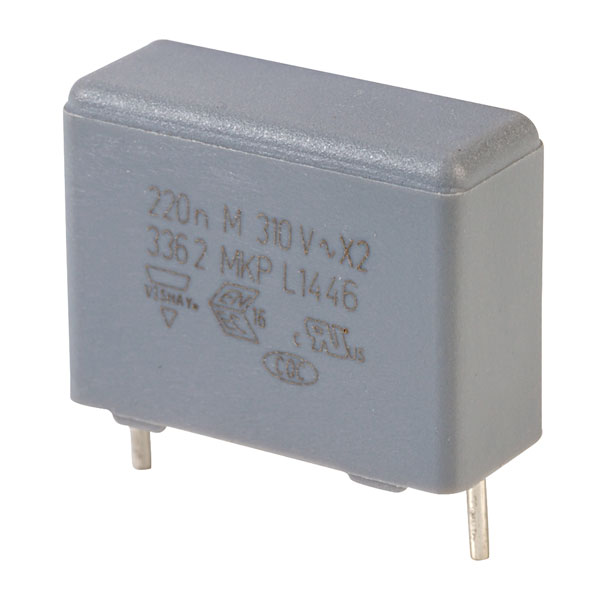

    Потому правильно ставить те, что на фото слева.

    Особенно внимательно надо относиться к импортным (читай — китайским) конденсаторам. Слева на фото конденсаторы красного цвета. Я неоднократно видел их в разорванном виде, а ведь они вполне могли бы устроить и пожар.

    Немного о маркировке.
    X1 – Используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4кВ.
    X2 – Самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250В, выдерживают всплеск до 2.5кВ.
    Y1 – Работают при номинальном сетевом напряжении до 250В и выдерживают импульсное напряжение до 8кВ
    Y2 – Самый распространенный тип, может быть использован при сетевом напряжении до 250В и выдерживает импульсы в 5кВ

    Небольшая подсказка
    1. Конденсаторы Y типа можно использовать вместо конденсаторов X типа, но нельзя использовать конденсаторы X типа вместо конденсаторов Y типа.
    2. Конденсаторы Y типа имеют обычно намного меньшую емкость, чем конденсаторы X типа.
    3. Если для конденсаторов X типа чем больше емкости, тем лучше, то емкость конденсаторов Y типа нужно выбирать как можно меньшей. Типичное значение 2.2нФ уже прилично бьется, если прикоснуться к выходу БП и к заземленному предмету одновременно.

    При выборе емкости с Х конденсаторами все просто, чем больше, тем лучше. Для применения в обычных (бытовых) устройствах использовать можно любой класс.

    Иногда конденсаторы Y типа могут иметь корпус как у конденсаторов Х типа,будьте внимательны, когда их используете.

    Кроме того, как я написал выше, конденсаторы Y типа можно использовать вместо Х типа, мало того, иногда указывается даже двойная маркировка. Причем даже конденсатор Y2 можно смело применять вместо Х1.
    Слева предположительно правильный конденсатор, но так как маркировки Y нет, то лучше не применять его, по крайней мере вместо межобмоточного.

    Вы конечно спросите, почему вообще Х, Y, а не например W и Z. попробую объяснить мое видение принципа маркировки.
    На плате конденсатор Х типа ставится так, как показано на схеме, т.е. по одной дорожке он подключается ко входу, а по другой к выходу. Обусловлено это тем, чтобы минимизировать длину проводников, так как ток всегда идет по кратчайшему пути.

    Но если мы наведем эти проводники посильнее, то увидим, что включение Х конденсатора напоминает букву Х, а Y конденсаторов, соответственно букву Y.
    Я не буду утверждать, что так и задумывалось, но выглядит вполне логично 🙂

    Для примера как эти конденсаторы выглядят в реальных блоках питания.
    Слева Бп от спутникового тюнера, справа от монитора. В первом случае применены конденсаторы до дросселя и после, во втором только до. Первый вариант немного лучше справляется с помехами, но во втором есть дополнительный дроссель, снижающий уровень помех.

    Дроссель виден чуть левее и ниже конденсатора. Х конденсатор применен класса Х2, емкость 0.22мкФ.

    Вот для примера другой блок питания, от компьютера.

    Здесь на входе стоит также конденсатор класса Х2 и также имеющий емкость 0.22мкФ, но в данном случае это не более чем совпадение, так как у Бп спутникового тюнера конденсаторы имеют емкость 0.1мкФ.

    А вот те необычные конденсаторы Y типа, о которых я писал выше. Я раньше не обращал внимание, что они выполнены в таком необычном для них корпусе, заметил буквально недавно.
    Кстати, слева на плате видна маркировка производителя БП, Astec. В свое время он производил очень качественные блоки питания, их вы могли также видеть в виде зарядных устройств для телефонов (например Сименс). Но потом этот производитель ушел с рынка бытовой техники, очень жаль, качество их продукции было на очень высоком уровне. Мало того, они производили даже свои микросехемы.

    Кстати насчет блоков питания, впрочем и не только блоков питания. Как я писал, конденсаторы Х класса очень надежны, потому перед тем как выбросить старый блок питания, посмотрите, возможно их оттуда можно выпаять, скорее всего они будут исправны.
    Но вообще, всякие БП и прочие устройства являются хорошими поставщиками деталей, особенно если деталь нужна в одном-двух экземплярах. Иногда даже удобно так и хранить их в не разобранном виде.
    Например ниже узел дежурного источника питания, вполне можно выпаять все компоненты и получить маломощный БП 5/12 Вольт для питания чего нибудь ардуино подобного.

    Или вот выходной узел. Здесь можно смело брать магнитопроводы для всяких преобразователей напряжения и фильтров, весьма удобно. Особенно может быть полезен дроссель групповой стабилизации.
    Электролитические конденсаторы также могут пригодиться, но если БП «китайский», то лучше их не использовать, часто там стоит хлам.

    Ну и раз уж я завел речь о фильтрах питания, то покажу фильтр из какого-то советского монитора (предположительно), нашел сегодня на балконе.
    Видна большая железная коробка, на торце два предохранителя (в импульсных БП лучше ставить именно парами), и неожиданно вполне стандартный современный разъем питания.

    Когда я его разобрал, то меня ждал шок, все в стиле типичного китайского ширпотреба, большой корпус и внутри три детали, при чем три в буквальном смысле слова, дроссель, конденсатор и резистор.

    По прикидкам блок питания, который был подключен после фильтра, имел мощность 100-150 Ватт. Сейчас в корпус таких габаритов спокойно влезет блок питания вместе с фильтром. На фото для сравнения БП мощностью 100 Ватт.

    Ну и в некоторых БП попадаются такие вот удобные фильтры. Здесь также три детали, дроссель, конденсатор и резистор. Перепаять разъем на входной и вполне можно использовать, компактно, эффективно и бесплатно.

    от 1 нФ до 100 нФ | Конденсаторы

    Нажмите кнопки, чтобы отсортировать таблицу по возрастанию, убыванию или выключению. Отфильтруйте, щелкнув и перетащив или щелкнув, удерживая клавишу Ctrl, чтобы выбрать несколько элементов.

    7. Запечатанный, осевой лист7
    .0010
    .00107 60107. Запечатанный, осевой лист
    .0010 9010
    .00107 90 10nF 9000 10000007 100 nF
    .0010 0 901 70007 , Формованная ваза

    125L Series
    Enlarge    		 Capacitors, Fixed Ceramic, Singlelayer EMI Suppression Capacitor, Ceramic Disc, Class X1, 400 VAC, Class Y4, 125 VAC 125 Radial 1 нФ 50 нФ

    125L Series
    Enlarge    		 Capacitors, Fixed Ceramic, Singlelayer EMI Suppression Capacitor, Ceramic Disc, Class X1, 400 VAC, Class Y4, 125 VAC 400 Radial 1 NF 50 NF

    150D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, сплошной Solid-Electrolyte Tantalex ™ Compacitors, Hermetally-Seal, Axial-Lead 9000 9000 9000 9000 9000 9000 7. 0010 100 через отверстие, Axial 33 NF 33 NF

    150D
    Расширение    		 Capcators, фиксированный Tantalulum, 100 через отверстие, осевой 39 NF 39 NF

    150D
    Enlarge    		.0010 Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 100 Through-hole, axial 47 nF 47 nF

    150D
    Enlarge    		 конденсаторы, фиксированный Tantalum, сплошные твердоэлектролит Tantalex ™ конденсаторы, герметично засеянные, осевые лиды 100 через отверстие, осевая 56 NF 56 NF0010

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 100 Through-hole, axial 68 NF 68 NF

    150D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, твердое Solid-Electrolyte Tantalex ™. 0010 100 через отверстие, Axial 82 NF 82 NF

    150D
    Расширение    		 Capcators, фиксированная Tantalulum,. Запечатанный, осевой лист 100 через отверстие, Axial 100 NF 100 NF

    150d
    Enlarge    		, концентрации, фиксированные Tantalum, Solid Solid-Electrolyte Tantalex ™ конденсаторы, герметично-засеивание, осевой лист 125, Axial 27 NF 27 NF
    110 27 NF
    1110 27 NF
    1110 27 NF
    1110 27 NF
    110 27 Н. Ф. конденсаторы, фиксированный Tantalum, сплошные твердоэлектролит Tantalex ™ конденсаторы, герметично засеянные, осевые лиды 125 через отверстие, аксиальное 33 NF 33 NF 33 NF 33 NF 33 Н.Ф.0010

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 39 NF 39 NF

    150D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, твердое Solid-Electrolyte Tantalex ™. 0010 125 через отверстие, Axial 47 NF 47 NF

    150D
    Расширение    		 CAPCATORS, фиксированные Tantalum,, Solid-Solid-ActALERIORE-ACLECROLY, SOLID-ACTALERIRY, SOLID-ACTALERIRY, SOLID-ACTALERIORIRY, SOLID-ACTALERIORIRY,. Запечатанный, осевой лист 125 через отверстие, осевая 56 NF 56 NF

    150d
    Enlarge    		, фиксированные Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 68 nF 68 nF

    150D
    Enlarge    		 конденсаторы, фиксированный Tantalum, сплошные твердоэлектролит Tantalex ™ конденсаторы, герметично засеянные, осевые лиды 125 через отверстие, аксиальное 82 NF 82 NF 82 NF 82 NF 82 NF 82 NF0010

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 125 Through-hole, axial 100 NF 100 NF

    150D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, сплошной Solid-Electrolyte Tantalex ™ Compacitors, Hermetilly-Seal, Axi-Isial-Lead 99 9000 9. 0010 20 через отверстие, Axial 33 NF 33 NF

    150D
    Расширение    		 Capcators, фиксированный Tantalulum,. Запечатанный, осевой лист 20 через отверстие, Axial 39 NF 39 NF

    150d
    Enlarge    		.0010 Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 20 Through-hole, axial 47 nF 47 nF

    150D
    Enlarge    		 Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с осевыми выводами 20 Сквозное отверстие, осевое 06 060010

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 20 Through-hole, axial 68 NF 68 NF

    150D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, твердое Solid-Electrolyte Tantalex ™. 0010 20 через отверстие, Axial 82 NF 82 NF

    150D
    Расширение    		 Capcators, фиксированный Tantalulum, 20 через отверстие, Axial 100 NF 100 NF

    150d
    Enlarge    		, концентрации, фиксированные Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 33 nF 33 nF

    150D
    Enlarge    		 Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с осевыми выводами 35 Сквозное отверстие, осевое 09 nnF

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 47 NF 47 NF

    150D
    Увеличение    		, фиксированные Tantalum, Solid Solid-Electryte Tantalex ™ Capacitors, Hermetcale-Seal-Seal-Seal-Seal-Seal-Seal-Seal-Lead-Lead 9000 7. 0010 35 через отверстие, Axial 56 NF 56 NF

    150D
    Расширение    		 Capcators, фиксированная Tantalum,. Запечатанный, осевой лист 35 через отверстие, осевой 68 NF 68 NF

    150d
    Enlarge    		, фиксированные Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 35 Through-hole, axial 82 nF 82 nF

    150D
    Enlarge    		 конденсаторы, фиксированный Tantalum, сплошные твердоэлектролит Tantalex ™ конденсаторы, герметично осевые, осевые лиды 35, осевой 100 NF 100 NF. 0010

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 50 Through-hole, axial 56 NF 56 NF

    150D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, сплошные Solid-Electrolyte Tantalex ™ Compacitors, Hermetally-Seal, Axial-Lead 9000 9000 9000 9000 9000 9000 9000 9000 70010 50 через отверстие, Axial 68 NF 68 NF

    150D
    Расширение    		 Capcators, фиксированный Tantalulum,. Запечатанный, осевой лист 50 через отверстие, осевой 82 NF 82 NF

    150d
    Enlarge    		.0010 Tantalum, Solid Solid-Electrolyte Tantalex ™ конденсаторы, герметично-засеиваемые, осевые лиды 50 через отверстие, Axial 100 Н.Ф. Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с осевыми выводами 60 Сквозное отверстие, осевое

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 75 Through-hole, axial 33 nF 33 nF

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 75 через отверстие, Axial 39 NF 39 NF

    150D
    Расширение    		 Capcators, фиксированный Tantalum,. Запечатанный, осевой лист 75 через отверстие, осевой 47 NF 47 NF

    150d
    Enlarge    		, фиксированные Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 75 Through-hole, axial 56 nF 56 nF

    150D
    Enlarge    		 Конденсаторы, фиксированные Танталовые, твердые Твердоэлектролитные конденсаторы Tantalex™, герметичные, с осевыми выводами 75 Сквозное отверстие, осевое 08 n0010

    150D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid-Electrolyte Tantalex™ Capacitors, Hermetically-Sealed, Axial-Lead 75 Through-hole, axial 82 NF 82 NF

    150D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, твердый Solid-Electrolyte Tantalex ™ Compacitors, Hermetally-Seal, Axial-Lead 9000 9000 9000 9000 9000 9000 9000 70010 75 через отверстие, Axial 100 NF 100 NF

    173d
    Enlarge    		 Capcators, фиксированный Tantallim, 35 через отверстие, осевая 100 NF 100 NF

    173d
    Увеличение    		, конфиденциальные
    0007 Tantalum, Solid    		 Solid-Electrolyte Tantalex™ Capacitors Axial-Leaded, Molded-Case 50 Through-hole, axial 100 nF 100 nF

    194D
    Enlarge    		 Конденсаторы, фиксированные Танталовые, твердые Твердотельные танталовые чип-конденсаторы Tantamount™, с конформным покрытием 25 SMD, с конформным покрытием 100 нФ 900 100 0 нФ0006

    194D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid Tantalum Chip Capacitors Tantamount™, Conformal Coated 35 SMD, conformal coated 100 nF 100 nF

    194D
    Увеличить    		 Конденсаторы фиксированные Танталовые твердотельные Твердотельные танталовые конденсаторы Tantamount™ с конформным покрытием 50 SMD, conformal coated 100 nF 100 nF

    195D
    Enlarge    		 Capacitors, Fixed Tantalum, Solid Solid Tantalum Chip Capacitors Tantamount™, Conformal Coated 35 SMD, конформное покрытие 100 NF 100 NF

    195D
    Enlarge    		 Конденсаторы, фиксированный Tantalum, Solid0010 Сплошные щипные конденсаторы Tantamount ™, конформный покрытый 40 SMD, конформный покрытый 100 NF 100 NF

    .

    %2011n%2063V DataSheet и ApplicAtAn Nate Nate066666666666666666666666666666666666666666610110116. org/Product»>
    Часть ECAD-модель Производитель Описание Техническое описание Скачать Купить часть
    1061260410 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX
    1061250110 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX
    1061261450 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX
    1061261300 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX
    1061261350 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX
    1061451100 Молекс СОЕДИНИТЕЛЬНАЯ МУФТА RCPT LC-LC DUPLEX

    конденсатор%20100n%2063v Листы данных Context Search

    org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
    Каталог Технический паспорт MFG и тип ПДФ Ярлыки для документов
    2002 — конденсатор

    Реферат: ВАРИСТОР NTC 120 ВАРИСТОР NTC 33 275 v 593 BC Варистор 226 smd конденсатор ntc 2322 642 6 конденсатор mkt 344 КОНДЕНСАТОР SMD керамический конденсатор 2222 655 2222
    Текст: Нет доступного текста файла
    Оригинал    		 PDF
    2012 — MCCA001399

    Аннотация: конденсатор
    Текст: Нет доступного текста файла
    Оригинал    		 PDF элемент14 МССА001399 конденсатор
    конденсатор

    Резюме: smd резистор 151 резистор smd 103 резистор smd 104 smd диод 132 конденсатор smd 106 smd диод 104 smd 106 конденсатор конденсатор smd 103 smd резистор
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF
    2011 — конденсатор 100мкФ 50В

    Резюме: 100 мкФ 35 В конденсатор 100 мкФ 35 В конденсатор SMD конденсатор 220 мкФ 50 В КОНДЕНСАТОР 220 мкФ 63 В
    Текст: Нет доступного текста файла
    Оригинал    		 PDF элемент14 конденсатор 100мкФ 50В Конденсатор 100мкФ 35В Конденсатор смд 100мкФ 35В конденсатор 220мкф 50в КОНДЕНСАТОР 220мкФ 63В
    2011 — конденсатор 47мкф 16в

    Аннотация: конденсатор 100мкФ/25В
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 120 Гц) конденсатор 47мкф 16в конденсатор 100мкФ/25В
    1999 — МАКС7414

    Реферат: Активный максимально плоский полосовой фильтр MAX7408 Максимальное аналоговое руководство по проектированию 12 3RD MAX7402 MAX7401 MAX7409 3-выводной конденсатор MAX7411 MAX7412
    Текст: Нет доступного текста файла
    Оригинал    		 PDF МАКС7415 MAX74xx 15 кГц МАКС7410 МАКС7410 20сал 1000-up МАКС7414 активный максимально плоский полосовой фильтр МАКС7408 Руководство по аналоговому проектированию maxim 12 3RD МАКС7402 МАКС7401 МАКС7409 3-контактный конденсатор МАКС7411 МАКС7412
    2012 — Конденсатор 10 16s smd

    Реферат: Конденсатор smd 226 RSM 2322 2222 Конденсатор серии 632 MOV 103 M 3 KV SMD электролитический конденсатор Конденсатор серии 2222 631 2312 344 7 Резистор SMD 474 336 smd КОНДЕНСАТОР
    Текст: Нет доступного текста файла
    Оригинал    		 PDF
    2012 — конденсатор 3,3 кОм 630

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF элемент14 конденсатор 3,3 к 630
    конденсатор

    Реферат: 477 танталовый конденсатор smd диод 27 E Диод smd 86 резистор smd 102 керамический конденсатор 102 SMD 157 диод DIODE SMD CE smd резистор 151 SMD диод NC
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF
    ЗНР 471

    Реферат: 103 2KV pm3a104k подробная схема vfd для трехфазного двигателя DA1 7805 710 оптопара 16T202DA1 100 мкФ 16v электролитический конденсатор KA78L05BP TLP521
    Текст: Нет доступного текста файла
    Оригинал    		 PDF КДС226 100кФ KRC101S 2Н2222 КА5Х0280Р 474/AC275V PM3A104K 471 ЗНР 103 2КВ pm3a104k подробная схема vfd для трехфазного двигателя ДА1 7805 оптопара 710 16Т202ДА1 Электролитический конденсатор 100 мкФ 16 В. KA78L05BP TLP521
    2012 — электролитический конденсатор 100 мкФ 16 В

    Реферат: электролитический конденсатор 100мкФ 50в ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ 220мкФ 25В конденсатор 820мкФ 25В КОНДЕНСАТОР 47мкФ 25В ЭЛЕКТРОЛИТИЧЕСКИЙ 470мкФ, 16в электролитический конденсатор конденсатор электролитический 220мкФ 35В 470мкФ 50В конденсатор
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 120 Гц) 120 Гц\ элемент14 Электролитический конденсатор 100 мкФ 16 В. электролитический конденсатор 100мкф 50в ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ 220мкФ 25В конденсатор 820 мкФ 25В КОНДЕНСАТОР 47 мкФ 25 В ЭЛЕКТРОЛИТИЧЕСКИЙ Электролитический конденсатор 470 мкФ, 16 В. конденсатор электролитический 220 мкФ 35В Конденсатор 470мкФ 50В
    2012 — конденсатор 47мкф 16в

    Аннотация: 22UF 50V Тантал
    Текст: Нет доступного текста файла
    Оригинал    		 PDF элемент14 конденсатор 47мкф 16в 22 мкФ 50 В Тантал
    1999 — МАКС293

    Резюме: MAX7410 MAX7408 MAX7409 MAX7401 MAX7400 MAX74xx MAX7400 техническое описание MAX281 MAX7402
    Текст: Нет доступного текста файла
    Оригинал    		 PDF МАКС7415 МАКС7411 MAX74xx 15 кГц МАКС7410 1000-up МАКС293 МАКС7410 МАКС7408 МАКС7409 МАКС7401 МАКС7400 MAX74xx Техническое описание MAX7400 МАКС281 МАКС7402
    2003 — керамический конденсатор 100нФ 104

    Реферат: конденсатор 100нф 104 шунт резистор схема стиральная машина 104 конденсатор 100нф 104 конденсатор керамический конденсатор 1мкф 600в конденсатор 100нф керамический конденсатор 100мкф 16в электролитический конденсатор конденсатор 104 керамический
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 220 мкФ керамический конденсатор 100нФ 104 конденсатор 100нФ 104 шунтирующий резистор схема стиральных машин 104 конденсатор 100нФ 104 конденсатор керамический конденсатор 1мкф 600в конденсатор 100nf керамический конденсатор Электролитический конденсатор 100 мкФ 16 В. конденсатор 104 керамический
    2011 — конденсатор 2200 мкФ 25 В

    Резюме: 4700 мкФ 25 В конденсатор 2200 мкФ 16 В конденсатор 4700 мкФ 35 В 2200 мкФ КОНДЕНСАТОР 6,3 В
    Текст: Нет доступного текста файла
    Оригинал    		 PDF элемент14 Конденсатор 2200мкФ 25В Конденсатор 4700мкФ 25В конденсатор 2200мкФ 16В конденсатор 4700мкф 35в КОНДЕНСАТОР 2200 мкФ 6,3 В МКГПР35В337М10Х16 МКГПР35В336М5С11 Конденсатор 2200мкФ 50В конденсатор 1000мкФ 25В Конденсатор 63В 4700мкФ
    2003 — конденсатор 100нф 100

    Реферат: Резистор из углеродной пленки 1N4937
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 220 мкФ конденсатор 100нф 100 1Н4937 углеродный пленочный резистор
    конденсатор

    Аннотация: стеклянный конденсатор ETR10 CYR10 CYR15 CYR51 MIL-C-11272 стеклянный CYFR10 CYR53
    Текст: Нет доступного текста файла
    Оригинал    		 PDF CYR10 CYR15 CYR51 CYR52 CYR53 конденсатор ЭТР10 стеклянный конденсатор CYR10 CYR15 CYR51 МИЛ-С-11272 стакан CYFR10 CYR53
    2002 — конденсатор 33мкф 35в

    Резюме: 1N4937 220 мкФ 16 В конденсатор конденсатор 100 нФ 104 конденсатор 100 мкФ/16 В конденсатор 104 U диод 1n4937 Fairchild 902
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 100 мкФ 220 мкФ конденсатор 33мкф 35в 1Н4937 Конденсатор 220мкФ 16В конденсатор 100нФ 104 конденсатор 100мкФ/16В конденсатор 104 U Диод 1н4937 Фэирчайлд 902
    2000 — принципиальная схема преобразователя RGB в VGA

    Резюме: ЖК-дисплей Siemens C75 d триггер 7475 принципиальная схема конденсатор 100nf многослойный схема PHILIPS 74f86d 74f74d резистор R1206 tda8752b информация о приложениях Philips Capacitor datasheet
    Текст: Нет доступного текста файла
    Оригинал    		 PDF -TDA8752BТРОЙНОЙ АН/00070 TDA8752B TDA8752B R0805 принципиальная схема конвертера RGB в VGA ЖК-дисплей Siemens C75 Схема d-триггера 7475 конденсатор 100нф многослойный схема PHILIPS 74f86d 74f74d Резистор R1206 информация о приложениях tda8752b Спецификация конденсатора Philips
    2012 — Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF элемент14
    Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF
    2001 — Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF прошлое80-539-1501 S-TMSM00M301-R
    киа7805р

    Реферат: dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6a 250v
    Текст: Нет доступного текста файла
    Оригинал    		 PDF РСП-1066 kHF902 Т315мА/250В) Х-1330-04 CP404 CN903 Т2А/250В) CP407 CN602 CP602 киа7805р дг1у реле дг1у конденсатор 104Дж Транзистор С517 КИА7806П угольный резистор КИА7815ПИ КИА7806ПИ т1.6а 250в
    2006 — АН-9035

    Резюме: шунтирующий резистор тока двигателя FSBB20CH60 керамический конденсатор 100 нФ 104 трехфазный инвертор двигателя 18 кВт от 12 до 220 100 Вт керамический конденсатор 1 мкФ 600 В AN9035 100 Вт инвертор цепи конденсатор 104 керамический
    Текст: Нет доступного текста файла
    Оригинал    		 PDF ФЭБ154-001 ФСББ20Ч60) Ан-9035 шунтирующий резистор ток двигателя ФСББ20Ч60 керамический конденсатор 100нФ 104 трехфазный двигатель 18кВт инвертор 12 на 220 100Вт керамический конденсатор 1мкф 600в AN9035 Схема инвертора 100w конденсатор 104 керамический
    JIS-C-5101-1

    Реферат: EECEN0F204A JISC-5101 JIS-C-5101 золотой конденсатор электрические компоненты EEC-EN0F204A 2F 1 маркировка конденсатора описание конденсатора Matsushita
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 2003E121P EECEN0F204A РКР-2370 JIS-C-5101-1 EECEN0F204A JISC-5101 JIS-C-5101 золотой конденсатор электрические компоненты EEC-EN0F204A 2F 1 маркировка описание конденсатора конденсатор мацусита

    Предыдущий 1 2 3 … 23 24 25 Следующий

    100n керамический дисковый конденсатор | diyAudio

    Перейти к последнему

    Маркканоф
    Участник

    #1
