Конденсатор 47 нф. Керамический конденсатор 47 нФ: характеристики, применение и особенности

alexxlabРазное
Что такое керамический конденсатор 47 нФ. Каковы его основные параметры и характеристики. Где применяются конденсаторы емкостью 47 нФ. На что обратить внимание при выборе керамического конденсатора 47 нФ.

Содержание

Что такое керамический конденсатор 47 нФ

Керамический конденсатор емкостью 47 нФ (наноФарад) — это пассивный электронный компонент, предназначенный для накопления электрического заряда. Его основные характеристики:

  • Емкость: 47 нФ (47000 пФ или 0,047 мкФ)
  • Диэлектрик: керамика
  • Типоразмер: обычно 0603 или 0805 для SMD-версий
  • Рабочее напряжение: как правило, 50В
  • Допуск: ±10% или ±20%

Керамические конденсаторы 47 нФ широко используются в электронике благодаря своим компактным размерам, низкой стоимости и хорошим высокочастотным характеристикам.

Основные параметры керамических конденсаторов 47 нФ

При выборе керамического конденсатора 47 нФ следует обращать внимание на следующие ключевые параметры:

Рабочее напряжение

Это максимальное напряжение, которое может выдержать конденсатор без повреждений. Для конденсаторов 47 нФ типичные значения:


  • 16В
  • 25В
  • 50В
  • 100В

Выбирайте рабочее напряжение с запасом относительно напряжения в вашей схеме.

Допуск

Допуск показывает, насколько реальная емкость может отличаться от номинальной. Распространенные значения:

  • ±5%
  • ±10%
  • ±20%

Меньший допуск означает более точное соответствие номиналу, но и более высокую стоимость.

Типы керамических конденсаторов 47 нФ

Существует несколько типов керамических конденсаторов 47 нФ, различающихся по конструкции и характеристикам:

Многослойные керамические конденсаторы (MLCC)

Наиболее распространенный тип. Состоят из чередующихся слоев керамики и металлических электродов. Преимущества MLCC:

  • Компактные размеры
  • Низкая стоимость
  • Хорошие высокочастотные характеристики

Дисковые керамические конденсаторы

Имеют форму диска с выводами. Особенности:

  • Более крупные размеры по сравнению с MLCC
  • Удобны для ручного монтажа
  • Обычно используются в низкочастотных приложениях

Применение керамических конденсаторов 47 нФ

Конденсаторы емкостью 47 нФ находят широкое применение в различных областях электроники:


Фильтрация и развязка

Используются для:

  • Подавления высокочастотных помех в цепях питания
  • Развязки между каскадами усилителей
  • Фильтрации в импульсных источниках питания

Времязадающие цепи

Применяются в:

  • RC-генераторах
  • Таймерах
  • Схемах задержки

Накопление энергии

Используются для:

  • Сглаживания пульсаций в выпрямителях
  • Накопления энергии в импульсных схемах

Особенности выбора керамических конденсаторов 47 нФ

При выборе керамического конденсатора 47 нФ следует учитывать несколько важных факторов:

Тип диэлектрика

Наиболее распространенные типы диэлектриков для конденсаторов 47 нФ:

  • X7R: стабильная емкость в широком диапазоне температур
  • Y5V: большая емкость, но значительная зависимость от температуры
  • NPO (COG): высокая стабильность, но более дорогие

Выбор зависит от требований к стабильности емкости и рабочих условий.

Размер и форма корпуса

Учитывайте доступное пространство на печатной плате. Распространенные типоразмеры для SMD-конденсаторов 47 нФ:

  • 0603 (1,6 x 0,8 мм)
  • 0805 (2,0 x 1,25 мм)
  • 1206 (3,2 x 1,6 мм)

Для выводных конденсаторов важно учитывать шаг выводов и общие габариты.


Преимущества и недостатки керамических конденсаторов 47 нФ

Керамические конденсаторы 47 нФ имеют ряд достоинств и ограничений:

Преимущества

  • Компактные размеры
  • Низкая стоимость
  • Хорошие высокочастотные характеристики
  • Высокая надежность
  • Широкий диапазон рабочих температур

Недостатки

  • Зависимость емкости от температуры (для некоторых типов диэлектриков)
  • Возможность микрофонного эффекта
  • Ограниченная максимальная емкость

Альтернативы керамическим конденсаторам 47 нФ

В некоторых случаях вместо керамических конденсаторов 47 нФ могут использоваться альтернативные типы:

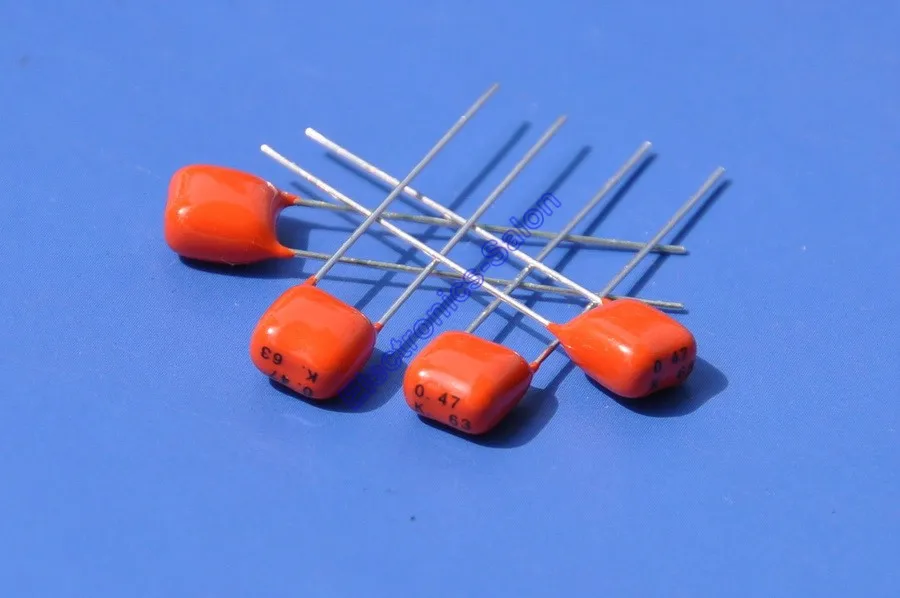

Пленочные конденсаторы

Преимущества по сравнению с керамическими:

  • Более стабильная емкость
  • Меньшие диэлектрические потери
  • Отсутствие микрофонного эффекта

Недостатки: большие размеры и более высокая стоимость.

Электролитические конденсаторы

Используются, когда требуется большая емкость. Особенности:

  • Полярные (важно соблюдать полярность при подключении)
  • Большие токи утечки
  • Ограниченный срок службы

Монтаж и эксплуатация керамических конденсаторов 47 нФ

При работе с керамическими конденсаторами 47 нФ важно соблюдать определенные правила:


Монтаж

  • Избегайте механических напряжений при пайке
  • Соблюдайте температурный профиль пайки
  • Используйте подходящий припой и флюс

Эксплуатация

  • Не превышайте максимальное рабочее напряжение
  • Учитывайте изменение емкости при нагреве
  • Избегайте воздействия агрессивных сред

Правильный монтаж и эксплуатация обеспечат долгую и надежную работу конденсатора.
