Что означает маркировка 473j на конденсаторе. Какое напряжение у конденсатора 473j 400v. Каковы основные параметры и применение конденсатора с маркировкой 473j.

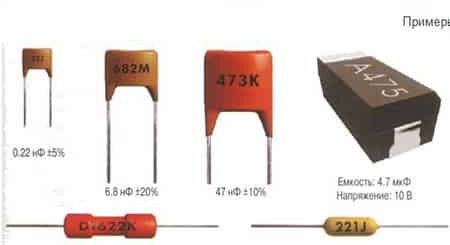

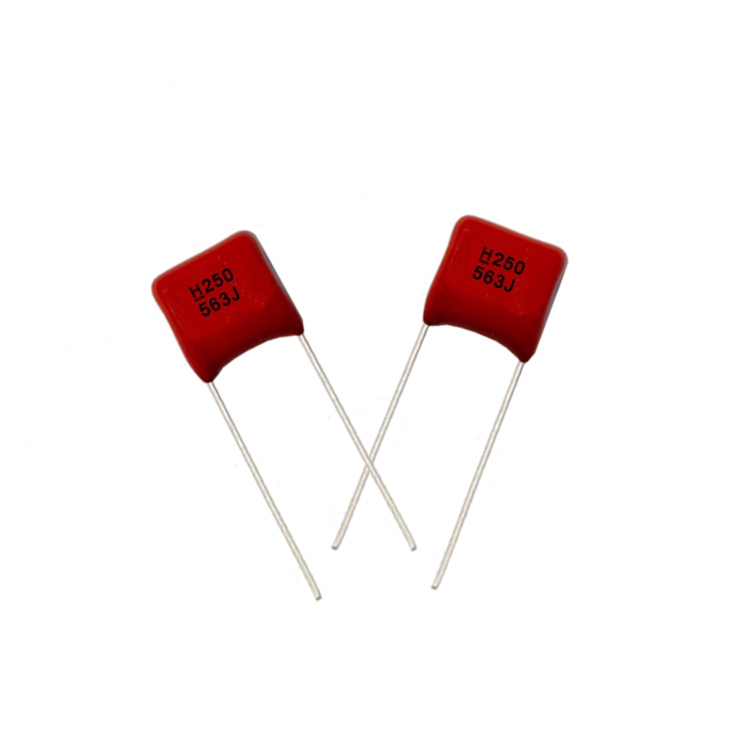

Что означает маркировка 473j на конденсаторе
Маркировка 473j на конденсаторе содержит закодированную информацию о его емкости и допуске. Давайте расшифруем эту маркировку:
- 473 — это цифровой код емкости конденсатора. Первые две цифры (47) обозначают значащие цифры, а третья цифра (3) — количество нулей после них. Таким образом, 473 означает 47000 пФ или 47 нФ или 0.047 мкФ.
- j — это буквенное обозначение допуска. Буква j соответствует допуску ±5%.
Итак, маркировка 473j расшифровывается как конденсатор емкостью 0.047 мкФ с допуском ±5%.

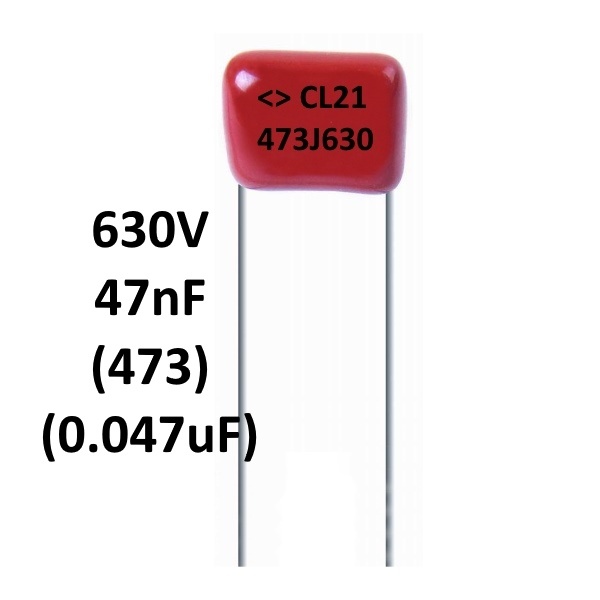

Характеристики конденсатора 473j 400v
Конденсатор с маркировкой 473j 400v имеет следующие основные характеристики:
- Емкость: 0.047 мкФ (47 нФ)
- Допуск: ±5%
- Рабочее напряжение: 400 В
Рабочее напряжение 400 В означает, что этот конденсатор может безопасно использоваться в цепях с напряжением до 400 В постоянного тока. Какие еще параметры важны для конденсатора 473j?
Дополнительные характеристики
- Тип диэлектрика: обычно полиэстер или полипропилен
- Рабочая температура: как правило, от -55°C до +105°C
- Температурный коэффициент емкости: около ±5% в рабочем диапазоне температур
- Сопротивление изоляции: >100 ГОм
- Тангенс угла потерь: <0.01 на частоте 1 кГц
Области применения конденсатора 473j
Конденсаторы с маркировкой 473j находят широкое применение в различных электронных устройствах и схемах. Где чаще всего используются такие конденсаторы?
- Фильтрация высокочастотных помех в цепях питания
- Развязка по питанию в аналоговых и цифровых схемах
- Формирование RC-цепочек для задержки сигналов
- Накопление энергии в импульсных источниках питания
- Подавление электромагнитных помех в силовой электронике
- Коррекция коэффициента мощности в электроприводах
Благодаря высокому рабочему напряжению 400 В, конденсаторы 473j 400v особенно востребованы в силовых цепях и высоковольтных схемах.
Как правильно выбрать конденсатор 473j
При выборе конденсатора 473j для конкретного применения следует учитывать несколько ключевых факторов:
- Рабочее напряжение — должно быть выше максимального напряжения в схеме с запасом 20-30%
- Допуск емкости — для некритичных цепей подойдет ±5%, для прецизионных может потребоваться ±1% или ±2%
- Тип диэлектрика — влияет на стабильность параметров и максимальную рабочую температуру
- Габариты и форм-фактор — должны соответствовать монтажному пространству на плате
- Температурный диапазон — необходимо учесть условия эксплуатации устройства
Правильный выбор конденсатора обеспечит надежную и долговечную работу электронного устройства. Как еще можно оптимизировать выбор конденсатора 473j?
Особенности монтажа конденсаторов 473j
При монтаже конденсаторов 473j на печатную плату следует соблюдать определенные правила для обеспечения надежности и долговечности соединений:
- Не превышать максимально допустимую температуру пайки (обычно 260°C в течение 10 секунд)
- Использовать флюс, не содержащий галогенов, для предотвращения коррозии
- Обеспечить зазор между корпусом конденсатора и платой не менее 1-2 мм для вентиляции
- Избегать механических напряжений на выводах конденсатора при монтаже
- При необходимости применять теплоотвод для защиты конденсатора от перегрева при пайке
Соблюдение этих рекомендаций поможет избежать повреждения конденсатора и обеспечит его надежную работу в составе устройства.
Альтернативы конденсатору 473j
В некоторых случаях может потребоваться замена конденсатора 473j на аналог с другими характеристиками. Какие альтернативы можно рассмотреть?
- Керамические конденсаторы X7R или X5R — имеют меньшие габариты, но худшую стабильность емкости
- Пленочные конденсаторы с другим диэлектриком (например, полипропиленовые) — могут иметь лучшие высокочастотные характеристики
- Конденсаторы с близкой емкостью (например, 470 нФ или 510 нФ) — подойдут для некритичных применений
- Параллельное или последовательное соединение нескольких конденсаторов для получения требуемой емкости и рабочего напряжения
При выборе альтернативы важно тщательно проанализировать требования схемы и убедиться, что новый компонент обеспечит корректную работу устройства.
Тестирование и диагностика конденсаторов 473j
Для проверки исправности и соответствия характеристик конденсатора 473j заявленным параметрам можно использовать следующие методы:
- Измерение емкости с помощью RLC-метра или специализированного измерителя емкости
- Проверка сопротивления изоляции мегаомметром
- Измерение тангенса угла потерь на заданной частоте
- Тест на пробой при повышенном напряжении (обычно выполняется производителем)
- Визуальный осмотр на предмет механических повреждений или следов перегрева
Регулярное тестирование конденсаторов позволяет своевременно выявить отклонения параметров и предотвратить отказы в работе электронного оборудования.
Влияние температуры на характеристики конденсатора 473j
Температура окружающей среды может существенно влиять на параметры конденсатора 473j. Как температура сказывается на характеристиках конденсатора?
- Емкость может изменяться в пределах ±5% во всем рабочем диапазоне температур
- При повышении температуры снижается максимальное рабочее напряжение
- Тангенс угла потерь увеличивается с ростом температуры
- Сопротивление изоляции уменьшается при повышении температуры
- Долговечность конденсатора значительно снижается при работе на верхней границе температурного диапазона
Учет температурной зависимости параметров особенно важен при проектировании устройств, работающих в широком диапазоне температур или в условиях значительных температурных колебаний.
1A-473J — Сеть резисторов 47 кОм — упаковка SIP-10
Нажмите, чтобы увеличить
₹9,69 (без учета всех налогов)
Ссылка клиента:
1A-473J — Сеть резисторов 47 кОм — Количество в упаковке SIP-10
Для массовых запросов, пожалуйста, напишите нам на [электронная почта защищена]
Сравнить
Добавить в список желаний
Артикул: ST2106CO4186 Категории: Компонент, Компоненты, Резисторная сеть, Резисторы Теги: Сетевой резистор 47K, 47K Ом, Резистор 47K
- Описание продукта
- ИНФОРМАЦИЯ О ПРОДУКТЕ
- информация о доставке
- Перевозка и доставка
Описание продукта
1A-473J — Сеть резисторов 47 кОм — Пакет SIP-10
Сеть резисторов представляет собой комбинацию нескольких резисторов, сконфигурированных по шаблону.
Это сеть сквозных резисторов 47 кОм. Массив резисторов представляет собой пассивный электрический компонент с 10 клеммами, который служит в качестве 9 резисторов по 47 кОм и одного общего заземления. Этот продукт известен как резисторная сеть, резистор 47 кОм, резисторная сеть 47 кОм, резисторная сеть 47 кОм, 47 кОм, 10-контактная резисторная сеть 47 кОм, 47 кОм 10-контактная резисторная сеть
Характеристики/характеристики:
- Деталь №: 1A-473J
- Значение сопротивления: 47 кОм
- Допустимое отклонение сопротивления: ±5%
- Максимальное рабочее напряжение: 100 В
- Максимальное напряжение перегрузки 150 В
- Номинальная мощность: 0,125 Вт
- Температурный коэффициент: ±100ppm/°C
- Рабочая температура: -55°C ~ 155°C
- Количество контактов: 10
- Количество резисторов: 9
- Цвет: черный
- Тип крепления: Сквозное отверстие
- Пакет: СИП-10
Комплект поставки:
- 1 x 1A-473J — Сеть резисторов 47 кОм — Пакет SIP-10
Примечание.
ИНФОРМАЦИЯ О ПРОДУКТЕ
Сведения о доставке
Доставка и доставка
Мы делаем все возможное, чтобы добраться до каждого уголка Индии, используя несколько лучших курьерских служб, работающих в стране, таких как Delhivery, DTDC, BlueDart, XpressBees, Ecom Экспресс и т. д. в соответствии с отзывами для курьера-партнера по месту нахождения клиента. Некоторые внутренние районы Индии, которые не покрываются этими курьерскими службами, покрываются нами через India-Post. Мы ежедневно прилагаем все усилия, чтобы отправить заказ в тот же день, когда он был заказан, или в течение следующих 24 часов с момента размещения заказа. Большинство заказов, размещенных до 13:00, отправляются и отправляются в тот же день. Заказы размещаются почтой, которая запланирована на отгрузку на следующий день.
Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.
Вам также может понравиться…
Quadraphonic SQ Decoder — Часть 1
MC1312P, MC1314P и MC1315P — это интегральные схемы, которые представляют собой комплексное решение для декодирования квадрофонических записей, закодированных в системе SQ, разработанной Радиовещательная система Колумбии (CBS). Декодер берет пару составных сигналов (стерео) и разделяет их на четыре канала. Следовательно, квадрофонические записи с логотипом SQ могут воспроизводиться в стереофоническом режиме как обычные записи, однако при наличии декодера стереосигналы можно разделить на четыре канала. Декодирование выполняется с помощью MCP1312P, в то время как MCP1315P увеличивает разделение между задними и передними частями на 12 дБ.
Квадрофоническая запись на виниловые пластинки — это то, о чем большинство людей, возможно, не слышали. Идея записи только стерео на канавке удивительна, но иметь четыре канала еще удивительнее. Однако можно купить пластинки с квадрофоническими каналами, и на этих пластинках есть логотип SQ. Если вы посмотрите на такие места, как eBay, и выполните поиск Quadraphonic SQ, то обычно там будет небольшой выбор записей на выбор. Достаточно сказать, что большинство популярных пластинок, таких как пластинка Джона Леннона, будут дорогими.
Для прослушивания этих записей в четырех каналах требуется специальный декодер, преобразующий два (стерео) канала в четыре канала.
В свое время, когда эта система была популярна, были также усилители-ресиверы со встроенными декодерами, однако, как вы можете себе представить, они больше не производятся, и, следовательно, то, что доступно, очень дорого для покупки. Я был очарован, узнав, что на пластинке можно разместить четыре канала, и захотел раздобыть декодер, чтобы испытать, как это звучит. Винтажные усилители, которые имеют это средство декодирования, обычно дороги, что оставляет возможность сделать схему. Однако большинство схем на дискретных транзисторах имеют тенденцию быть огромными и сложными, так что об этом не могло быть и речи.
Внутри MC1312P состоит из многопроходных цепей, которые производят фазовый сдвиг без изменения амплитуды. Эти сети относятся к типу моста Вейна, а их высокоточные резистивные плечи находятся в корпусе ИС. Схема способна производить фазовый сдвиг на 90° в диапазоне от 100 Гц до 10 кГц, а пульсации фазы составляют всего ±8,5°. Следовательно, в этой сборке выгодно получить качественные и прецизионные комплектующие для хорошего результата.
К счастью, я наткнулся на микросхему Motorola MC1312P, представляющую собой четырехканальный чип SQ-декодера, который резко сокращает количество компонентов. Эта микросхема кажется доступной и недорогой, поэтому я решил, что она станет хорошим проектом для моего Hi-Fi. Глядя на документацию этой микросхемы, я заметил, что она работает с еще двумя микросхемами поддержки, где микросхема MC1314P обеспечивает регулировку усиления для каналов, а MC1315P обеспечивает логическое управление для улучшения разделения между задними и передними динамиками. Логическое управление по существу включало или выключало соответствующие пары динамиков для лучшего разделения.
Сначала я собирался построить только схему матричного декодера MC1312P и подать ее выход на мой усилитель. У моего усилителя есть компонентные 4-канальные аудиовходы с регуляторами баланса и громкости, поэтому мне не понадобилась схема регулировки усиления. Мне также не требовалась схема логического управления для дополнительного разделения, поэтому я решил, что небольшого декодера стоимостью менее десяти фунтов будет достаточно, чтобы удовлетворить мое любопытство.
Однако, когда я начал разрабатывать макет, мне пришло в голову, что если я спланирую его правильно, я смогу добавить другие схемы позже, если мне понадобится; поэтому он превратился в проект из трех частей.
Конечно, можно собрать всю схему с тремя микросхемами на одной плате, с гусиным гнездом проводки, но тогда за этим никто не уследит, поэтому я решил разделить ее на три небольшие платы. . На платах достаточно места, что упрощает сборку и дает конструктору возможность добавить больше схем, если они того пожелают. В моем случае я просто хотел, чтобы макет был более упорядоченным, чтобы его было легче построить.
Глядя на исходную принципиальную схему, первая проблема, которую я заметил, заключалась в том, что компоновка не была идеальной для сборки из полосовой платы или любой другой сборки в этом отношении. Обычно требуются горизонтальные линии с компонентами, подключаемыми к ним, потому что это легче перевести на макетную плату, однако схема для MC1312P имеет вертикальные соединения от контактов 5 и 9.
, и поэтому мне пришлось перерисовать полную диаграмму на ту, что показана вверху этой страницы. Когда у меня была эта схема, было проще сделать макет платы на полосовой доске.
Расположение компонентов
Чтобы упростить сборку, я счел важным разделить каждую микросхему и ее схемы на отдельных платах. Преимущество заключается в том, что многие люди могут просто захотеть построить часть матричного декодера, и им не нужны функции, которые предоставляют две другие ИС. Первая часть схемы вокруг MC1312P чрезвычайно проста в сборке, и у меня был большой соблазн остановиться именно на этом, однако я чувствовал, что стоит сделать несколько шагов дальше на тот случай, если в будущем я решу добавить схему расширения. . Когда я проверил в Интернете, я заметил, что микросхемы были легко доступны; поэтому я решил, что стоит сделать хотя бы хорошую компоновку компонентов. Это первая часть сборки, за которой следуют две другие части, основанные на двух других микросхемах.
Список компонентов
| Type | Part Number | Value | Description |
| Resistors | R1 | 3. 9 kΩ | Metal-film, 1/4-watt, 1 % |
| R2 | 4.7 kΩ | Metal-film, 1/4-watt, 1 % | |
| R3 | 3.9 kΩ | Metal-film, 1/4-watt, 1 % | |
| R4 | 4.7 kΩ | Metal-film, 1/4-watt, 1 % | |
| R5 | 4.7 kΩ | Metal-film, 1/4-watt, 1 % | |
| R6 | 3.9 kΩ | Metal- Пленка, 1/4-ватт, 1% | |
| R7 | 4,7Kω | Металлическая филока, 1/4-ватт, 1% | |
| R8 | |||
| R8 | |||
| R8 | 3 | ||
| . 1/4 Вт, 1 % | |||
| Конденсаторы | C1 | 0,018 мкФ (18 нФ) | 100 V Polyester Film |
| C2 | 0.0033 µF | 3.3 nF, 3300 pF, Ceramic 100 V | |
| C3 | 0.1 µF | 104K Metallised Polyester Film | |
| C4 | 0,018 мкл (18NF) | 100 В полиэфирная пленка | |
| C5 | 0,0033 мкф | 3,3NF, 3300PF, Ceramic 100V | |
| 100 V Polyester Film | |||
| C7 | 0.018 µF (18 nF) | 100 V Polyester Film | |
| C8 | 0.1 µF | 104K Metallised Polyester Film | |
| C9 | 2.2 µF | 63 V Electrolytic | |
| C10 | 2.2 µF | 63 V Electrolytic | |
| C11 | 2.2 µF | 63 V Electrolytic | |
| C12 | 2.2 µF | 63 V Electrolytic | |
| C13 | 0.05 µF | 50 nF | |
| C14 | 0.05 µF | 50 nF | |
| Semiconductors | IC1 | MC1312P | PDIP |
| Misc | Stripboard | 36-strips × 50-holes | 95 mm × 127 mm |
/272e67339e0cf4a.ru.s.siteapi.org/img/d7f850423848fd888e449c34738b0013fb1afbc5.jpg)
0130 For C13 and C14, 0.05 µF is an odd value which is difficult to найти и дорого.

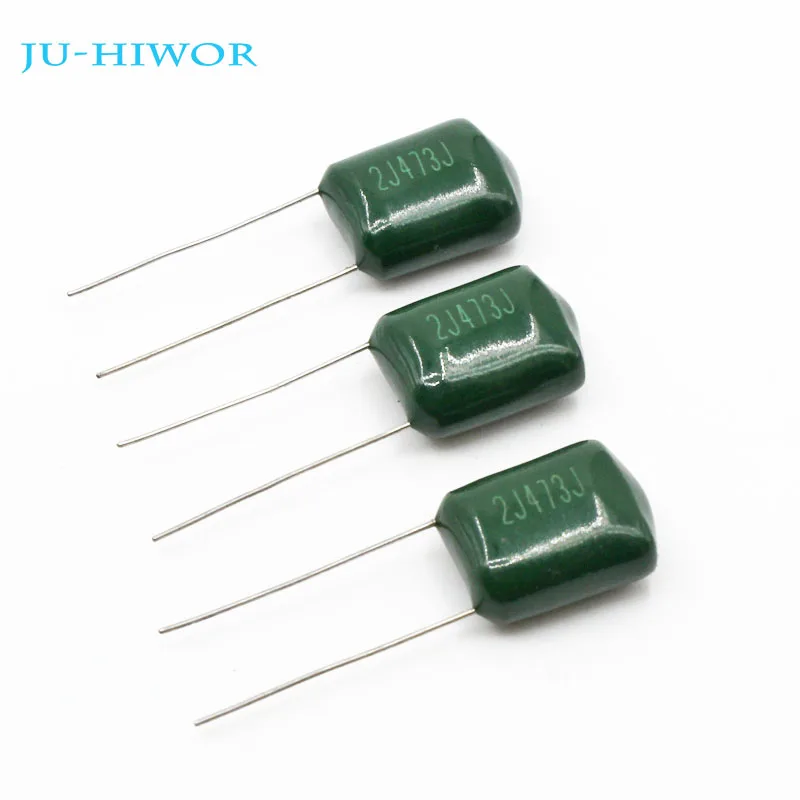

Следовательно, вместо этого я использую 0,047 мкФ, что все еще очень близко. Это полиэфирная пленка зеленого цвета с кодом 2A-473J.
Расстояние между выводами конденсатора
| C1, C4, C6, C7 | 18 nF | 3-Holes | |
| C3, C8 | 0.1 µF | 5-Holes | |
| C2, C5 | 3.3 nF | 3-отверстия |
Конденсаторы емкостью 18 нФ имеют расстояние между выводами 3-отверстия, а длина выводов достаточна для расширения до 4-х отверстий, где это необходимо. Конденсаторы 0,1 мкФ имеют расстояние между выводами 5 отверстий, и они идеально вписываются в эту схему без необходимости изгибать выводы. Конденсаторы 3,3 нФ также идеально подходят и должны иметь расстояние между выводами 3 отверстия. Пришлось хорошо продумать компоновку платы, чтобы неэлектролитические конденсаторы сразу встали без необходимости сгибать выводы. Следовательно, если вы возьмете те же конденсаторы, что и я, то они должны подойти без суеты.
