Основные типы и характеристики электролитических конденсаторов

Электролитические конденсаторы являются важнейшими компонентами современной электроники. Они обладают большой емкостью при относительно небольших размерах, что делает их незаменимыми во многих применениях.

Основные типы электролитических конденсаторов включают:

• Алюминиевые электролитические конденсаторы
• Танталовые электролитические конденсаторы
• Ниобиевые электролитические конденсаторы
• Полимерные электролитические конденсаторы

Ключевые характеристики электролитических конденсаторов:

• Емкость (измеряется в микрофарадах, мкФ)
• Рабочее напряжение
• Эквивалентное последовательное сопротивление (ESR)
• Ток утечки
• Срок службы (измеряется в часах при определенной температуре)
• Диапазон рабочих температур

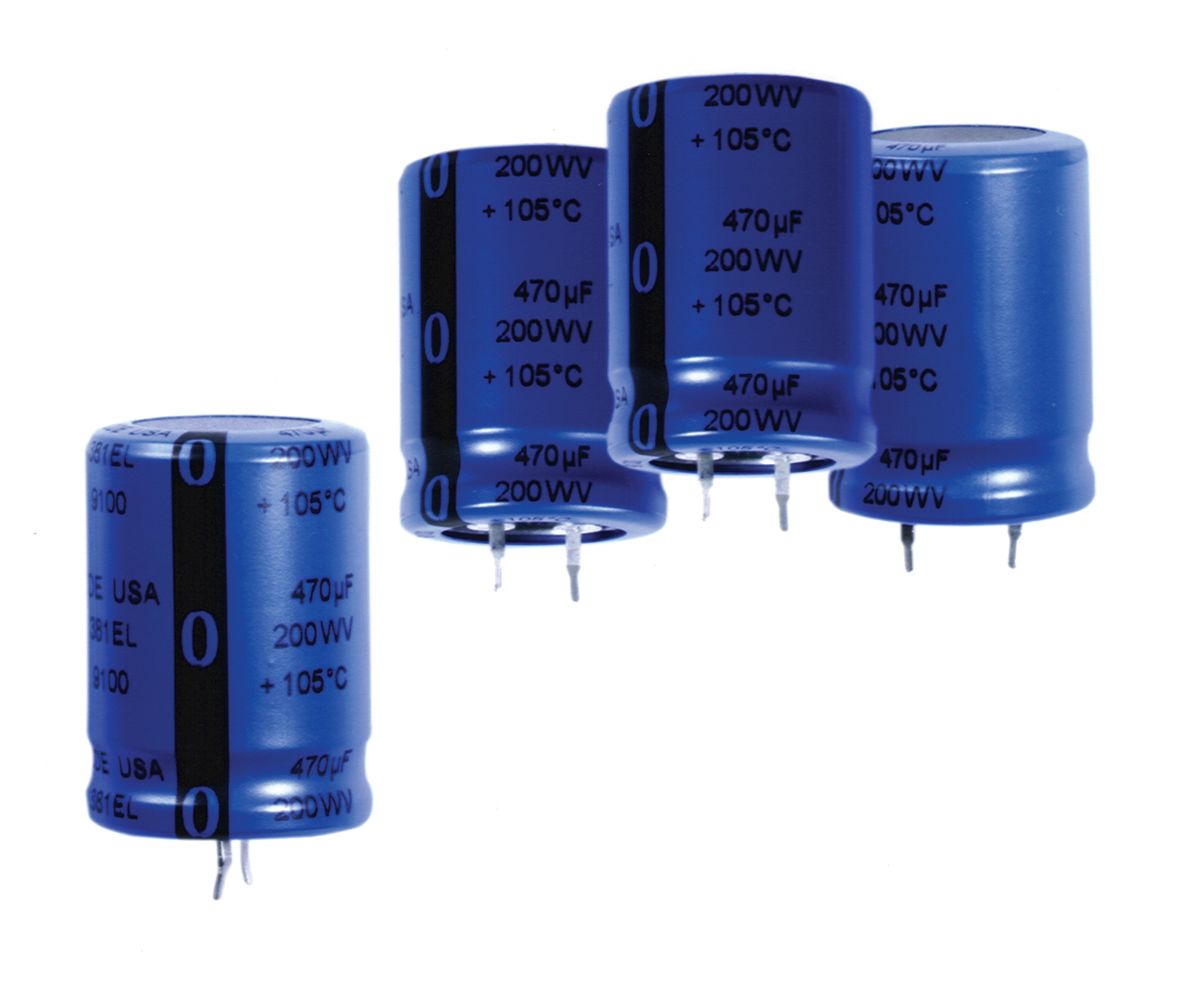

Алюминиевые электролитические конденсаторы: особенности и применение

Алюминиевые электролитические конденсаторы — наиболее распространенный тип электролитических конденсаторов. Они состоят из алюминиевого анода, покрытого оксидным слоем, который служит диэлектриком, и электролита, выполняющего роль катода.

Особенности алюминиевых электролитических конденсаторов:

• Высокая удельная емкость
• Низкая стоимость
• Широкий диапазон емкостей и напряжений
• Ограниченный срок службы из-за высыхания электролита
• Чувствительность к температуре

Основные области применения:

• Источники питания
• Фильтрация пульсаций
• Развязка по питанию
• Накопление энергии

Выбор электролитического конденсатора для конкретного применения

При выборе электролитического конденсатора необходимо учитывать несколько ключевых факторов:

1. Требуемая емкость
2. Рабочее напряжение схемы
3. Допустимый ток пульсаций
4. Температурный диапазон работы
5. Требуемый срок службы
6. Габаритные ограничения

Как правильно выбрать конденсатор? Следуйте этим шагам:

1. Определите необходимую емкость на основе требований схемы
2. Выберите рабочее напряжение с запасом 20-30% от максимального напряжения в схеме
3. Проверьте соответствие температурному диапазону
4. Убедитесь, что ESR и допустимый ток пульсаций соответствуют требованиям
5. Выберите конденсатор с подходящими габаритами

Современные тенденции в разработке электролитических конденсаторов

Индустрия электролитических конденсаторов постоянно развивается. Вот некоторые современные тенденции:

• Увеличение удельной емкости
• Снижение ESR
• Улучшение температурных характеристик
• Увеличение срока службы
• Разработка экологически безопасных электролитов
• Миниатюризация

Одним из перспективных направлений является разработка гибридных и полимерных электролитических конденсаторов, которые сочетают преимущества традиционных электролитических и пленочных конденсаторов.

Сравнение электролитических конденсаторов с другими типами

Электролитические конденсаторы имеют свои преимущества и недостатки по сравнению с другими типами конденсаторов:

Преимущества:

• Высокая удельная емкость
• Низкая стоимость на единицу емкости
• Широкий диапазон доступных емкостей

Недостатки:

• Ограниченный срок службы
• Чувствительность к температуре
• Наличие полярности (для большинства типов)
• Относительно высокий ESR по сравнению с керамическими конденсаторами

В каких случаях предпочтительнее использовать другие типы конденсаторов?

• Для высокочастотных применений лучше подходят керамические конденсаторы
• В цепях с высоким напряжением часто используются пленочные конденсаторы
• Для прецизионных аналоговых схем предпочтительны полипропиленовые или слюдяные конденсаторы

Особенности монтажа и эксплуатации электролитических конденсаторов

Правильный монтаж и эксплуатация электролитических конденсаторов критически важны для обеспечения их надежной работы и долгого срока службы. Вот несколько ключевых моментов:

1. Соблюдение полярности: большинство электролитических конденсаторов полярные, и их неправильное подключение может привести к повреждению или взрыву.
2. Температурный режим: избегайте размещения конденсаторов вблизи источников тепла.
3. Механические нагрузки: минимизируйте механические напряжения на выводах конденсатора.
4. Влажность: по возможности защищайте конденсаторы от воздействия высокой влажности.
5. Пайка: соблюдайте рекомендованные температурные режимы при пайке.

Как продлить срок службы электролитических конденсаторов?

• Выбирайте конденсаторы с запасом по напряжению и температуре
• Обеспечивайте хорошую вентиляцию в устройстве
• Избегайте превышения максимального тока пульсаций
• Периодически проводите визуальный осмотр на предмет вздутия или утечки электролита

Расшифровка маркировки электролитических конденсаторов

Маркировка электролитических конденсаторов содержит важную информацию об их характеристиках. Типичная маркировка включает:

• Емкость (в микрофарадах)
• Рабочее напряжение
• Допуск (точность емкости)
• Максимальная рабочая температура
• Полярность (обычно обозначается полосой на отрицательном выводе)

Пример расшифровки маркировки:

220μF 25V 105°C ±20%

• 220μF — емкость 220 микрофарад
• 25V — максимальное рабочее напряжение 25 вольт
• 105°C — максимальная рабочая температура
• ±20% — допуск емкости

Некоторые производители используют цветовую кодировку или специальные символы. Всегда обращайтесь к документации производителя для точной интерпретации маркировки.

Тестирование и диагностика электролитических конденсаторов

Регулярное тестирование и диагностика электролитических конденсаторов могут помочь предотвратить отказы оборудования. Вот несколько методов тестирования:

1. Измерение емкости: проверка соответствия реальной емкости номинальной
2. Измерение ESR: повышенное ESR может указывать на деградацию конденсатора
3. Измерение тока утечки: высокий ток утечки — признак повреждения диэлектрика
4. Визуальный осмотр: проверка на вздутие, трещины или утечку электролита

Какие инструменты нужны для тестирования конденсаторов?

• Мультиметр с функцией измерения емкости
• ESR-метр для измерения эквивалентного последовательного сопротивления
• LCR-метр для комплексного анализа параметров
• Источник постоянного напряжения и миллиамперметр для измерения тока утечки

При обнаружении отклонений от нормы рекомендуется заменить конденсатор, так как деградация характеристик обычно необратима и может привести к выходу из строя всего устройства.
