Как правильно выбрать конденсатор для кроссовера акустической системы. Какие параметры важны при подборе конденсатора. Как рассчитать частоту раздела в зависимости от номинала конденсатора и импеданса динамика. Какие типы конденсаторов лучше использовать в кроссоверах.
Основные характеристики конденсаторов для кроссоверов
При выборе конденсатора для кроссовера акустической системы необходимо учитывать следующие ключевые параметры:
- Емкость — определяет частоту раздела кроссовера
- Рабочее напряжение — должно быть с запасом выше напряжения в цепи
- Тип диэлектрика — влияет на качество звучания
- Допуск — точность номинала емкости
- Температурная стабильность — постоянство характеристик при нагреве
Рассмотрим эти параметры подробнее, чтобы понять, на что обращать внимание при выборе конденсатора для кроссовера.
Как рассчитать емкость конденсатора для кроссовера
Емкость конденсатора в кроссовере определяет частоту раздела между низкочастотным и высокочастотным динамиком. Формула для расчета:
C = 1 / (2 * π * F * R)
Где:
- C — емкость конденсатора в фарадах
- F — частота раздела в герцах
- R — импеданс динамика в омах
Для удобства приведем таблицу соответствия емкости, импеданса и частоты раздела:
| Емкость | 2 Ом | 4 Ом | 8 Ом |
|---|---|---|---|
| 1 мкФ | 80 кГц | 40 кГц | 20 кГц |
| 2,2 мкФ | 36 кГц | 18 кГц | 9 кГц |
| 4,7 мкФ | 17 кГц | 8,5 кГц | 4,2 кГц |
Рабочее напряжение конденсатора для кроссовера
Рабочее напряжение конденсатора должно быть выше максимального напряжения в цепи кроссовера с запасом 30-50%. Для большинства применений достаточно конденсаторов на 100-250В. Для мощных систем рекомендуется использовать конденсаторы на 400В и выше.
Типы диэлектриков конденсаторов для аудиоприменений
Наиболее популярные типы конденсаторов для кроссоверов:
- Полипропиленовые (MKP) — отличное качество звука, низкие искажения
- Полиэстеровые (MKT) — хорошее соотношение цена/качество
- Полистирольные — высокая стабильность, но чувствительны к температуре
- Бумажно-масляные — «теплое» аналоговое звучание
Для высококачественных систем рекомендуется использовать полипропиленовые конденсаторы аудиофильского класса.
Допуск и температурная стабильность конденсаторов
Для кроссоверов рекомендуется выбирать конденсаторы с допуском не хуже ±5%. Идеальным вариантом являются конденсаторы с допуском ±1-2%.
Температурная стабильность определяет изменение емкости при нагреве. Для кроссоверов желательно использовать конденсаторы с температурным коэффициентом емкости (ТКЕ) не хуже ±100 ppm/°C.
Рекомендации по выбору конденсаторов для кроссоверов
При выборе конденсаторов для кроссоверов акустических систем рекомендуется придерживаться следующих правил:
- Использовать полипропиленовые или полиэстеровые конденсаторы аудиофильского класса
- Выбирать конденсаторы с рабочим напряжением минимум 100-250В
- Допуск емкости не хуже ±5%, желательно ±1-2%
- Температурный коэффициент емкости не хуже ±100 ppm/°C
- При замене оригинальных конденсаторов использовать аналогичную емкость
Следуя этим рекомендациям, вы сможете подобрать качественные конденсаторы, которые обеспечат точную работу кроссовера и высокое качество звучания акустической системы.

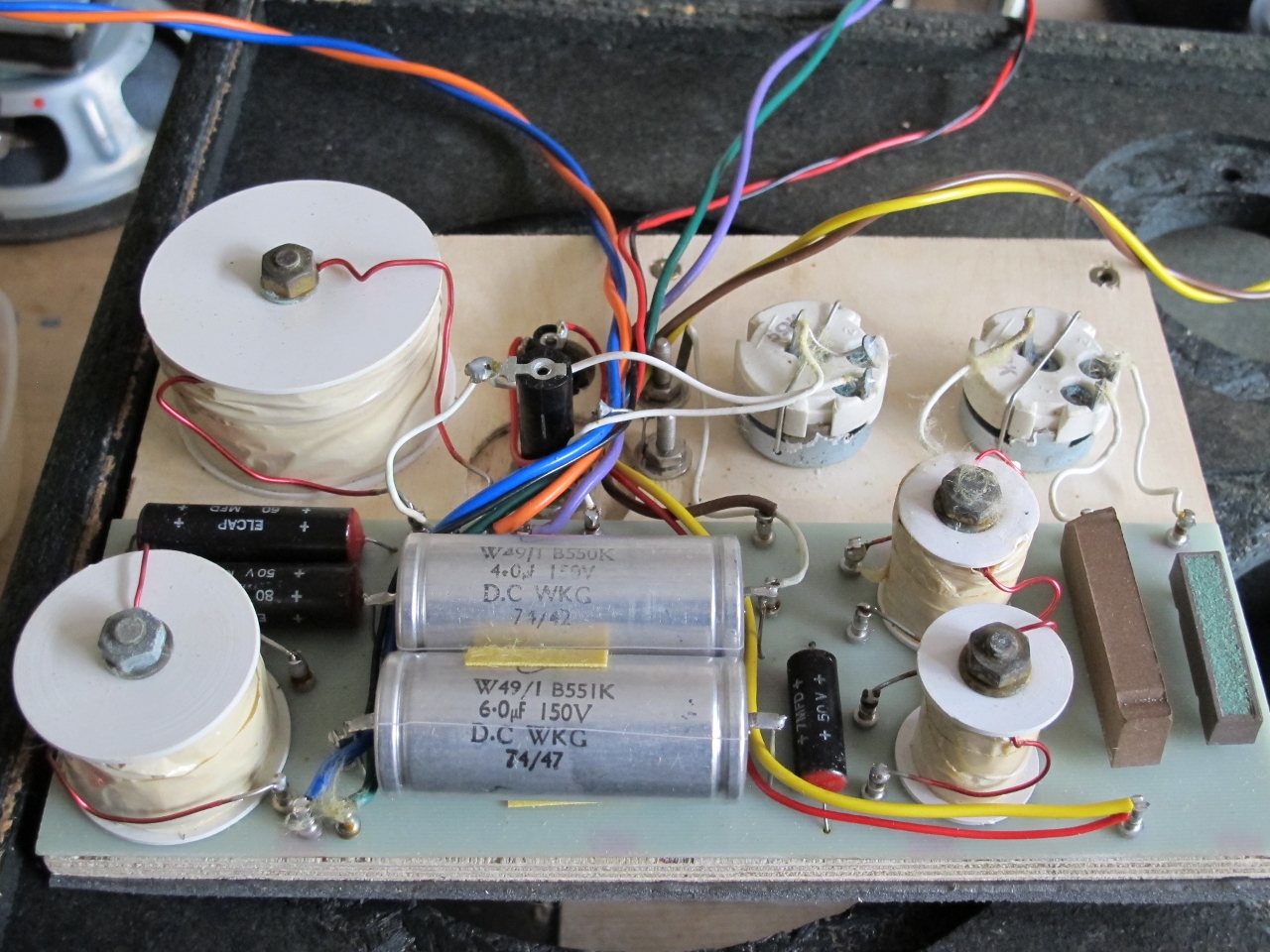

Применение конденсаторов в различных схемах кроссоверов
Конденсаторы используются в кроссоверах различного порядка и топологии. Рассмотрим основные варианты:
Кроссовер первого порядка
Простейший кроссовер состоит из одного конденсатора для ВЧ-динамика и катушки индуктивности для НЧ-динамика. Частота раздела определяется по формуле:
F = 1 / (2 * π * √(L * C))
Где L — индуктивность катушки, C — емкость конденсатора.
Кроссовер второго порядка
Более сложная схема с двумя конденсаторами и двумя катушками. Обеспечивает более крутой спад АЧХ — 12 дБ/октаву. Частота раздела рассчитывается по той же формуле.
Кроссовер третьего порядка
Содержит три конденсатора и три катушки. Спад АЧХ составляет 18 дБ/октаву. Такие кроссоверы обеспечивают лучшее разделение полос, но более сложны в расчете.
Влияние качества конденсаторов на звучание акустической системы
Качество применяемых в кроссовере конденсаторов напрямую влияет на звучание акустической системы. Основные аспекты влияния:
- Точность частоты раздела
- Фазовые искажения на стыке полос
- Нелинейные искажения
- Детальность и прозрачность звучания
Использование качественных полипропиленовых конденсаторов аудиофильского класса позволяет минимизировать негативное влияние на звук и получить максимально нейтральное и детальное звучание акустической системы.
Таблица определения емкости конденсаторов | Мастер Винтик. Всё своими руками!
Вы здесь:
Главная » Все записи » Таблица определения емкости конденсаторов
Добавил: STR2013,Дата: 05 Сен 2021
Рубрика: [ Все записи, Параметры радиоэлемент. ]
Конденсатор — радиодеталь, предназначенная для накопления энергии электрического поля, обладающее способностью накапливать в себе электрический заряд с последующей передачей накопленной энергии другим элементам электрической цепи.
Конденсаторы очень часто используют в различных электрических схемах.
Емкость конденсаторов измеряется в микрофарадах (uF), нанофарадах (nF), пикофарадах (pF) и обозначается специальным кодом.
Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.
Например: если на конденсаторе написано «105» (первая строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1 000 нф (нанофарад) или 1 000 000 пф (пикофарад)
Таблица, ниже поможет Вам разобраться в маркировке обозначений конденсаторов.
При различных измерительных номиналах и подобрать нужные аналоги для замены удобно с помощью данной таблицы. Существует универсальный измерительный прибор для радиокомпонентов — мультиметр. Он может измерять также сопротивление, индуктивности, напряжение, ток, проверяет транзисторы (включая MOSFET), диоды, стабилитроны, кварцы. Тип деталей определяется автоматически и выводит значения на дисплей. Есть специальный прибор для измерения только емкости конденсаторов.
| uF (мкФ) | nF (нФ) | pF (пФ) | Code (Код) |
|---|---|---|---|
| 1uF | 1000nF | 1000000pF | 105 |
| 0.82uF | 820nF | 820000pF | 824 |
| 0.8uF | 800nF | 800000pF | 804 |
| 0.7uF | 700nF | 700000pF | 704 |
| 0.68uF | 680nF | 680000pF | 624 |
0. 6uF | 600nF | 600000pF | 604 |
| 0.56uF | 560nF | 560000pF | 564 |
| 0.5uF | 500nF | 500000pF | 504 |
| 0.47uF | 470nF | 470000pF | 474 |
| 0.4uF | 400nF | 400000pF | 404 |
| 0.39uF | 390nF | 390000pF | 394 |
| 0.33uF | 330nF | 330000pF | 334 |
| 0.3uF | 300nF | 300000pF | 304 |
| 0.27uF | 270nF | 270000pF | 274 |
| 0.25uF | 250nF | 250000pF | 254 |
| 0.22uF | 220nF | 220000pF | 224 |
| 0.2uF | 200nF | 200000pF | 204 |
| 0.18uF | 180nF | 180000pF | 184 |
| 0.15uF | 150nF | 150000pF | 154 |
| 0.12uF | 120nF | 120000pF | 124 |
0. 1uF | 100nF | 100000pF | 104 |
| 0.082uF | 82nF | 82000pF | 823 |
| 0.08uF | 80nF | 80000pF | 803 |
| 0.07uF | 70nF | 70000pF | 703 |
| 0.068uF | 68nF | 68000pF | 683 |
| 0.06uF | 60000pF | 603 | |
| 0.056uF | 56nF | 56000pF | 563 |
| 0.05uF | 50nF | 50000pF | 503 |
| 0.047uF | 47nF | 47000pF | 473 |
| 0.04uF | 40nF | 40000pF | 403 |
| 0.039uF | 39nF | 39000pF | 393 |
| 0.033uF | 33nF | 33000pF | 333 |
| 0.03uF | 30nF | 30000pF | 303 |
| 0.027uF | 27nF | 27000pF | 273 |
| 0.025uF | 25nF | 25000pF | 253 |
0. 022uF | 22nF | 22000pF | 223 |
| 0.02uF | 20nF | 20000pF | 203 |
| 0.018uF | 18nF | 18000pF | 183 |
| 0.015uF | 15nF | 15000pF | 153 |
| 0.012uF | 12nF | 12000pF | 123 |
| 0.01uF | 10nF | 10000pF | 103 |
| 0.0082uF | 8.2nF | 8200pF | 822 |
| 0.008uF | 8nF | 8000pF | 802 |
| 0.007uF | 7nF | 7000pF | 702 |
| 0.0068uF | 6.8nF | 6800pF | 682 |
| 0.006uF | 6nF | 6000pF | 602 |
| 0.0056uF | 5.6nF | 5600pF | 562 |
| 0.005uF | 5nF | 5000pF | 502 |
| 0.0047uF | 4.7nF | 4700pF | 472 |
| 0.004uF | 4nF | 4000pF | 402 |
0. 0039uF | 3.9nF | 3900pF | 392 |
| 0.0033uF | 3.3nF | 3300pF | 332 |
| 0.003uF | 3nF | 3000pF | 302 |
| 0.0027uF | 2.7nF | 2700pF | 272 |
| 0.0025uF | 2.5nF | 2500pF | 252 |
| 0.0022uF | 2.2nF | 2200pF | 222 |
| 0.002uF | 2nF | 2000pF | 202 |
| 0.0018uF | 1.8nF | 1800pF | 182 |
| 0.0015uF | 1.5nF | 1500pF | 152 |
| 0.0012uF | 1.2nF | 1200pF | 122 |
| 0.001uF | 1nF | 1000pF | 102 |
| 0.00082uF | 0.82nF | 820pF | 821 |
| 0.0008uF | 0.8nF | 800pF | 801 |
| 0.0007uF | 0.7nF | 700pF | 701 |
| 0.00068uF | 0. 68nF | 680pF | 681 |
| 0.0006uF | 0.6nF | 600pF | 621 |
| 0.00056uF | 0.56nF | 560pF | 561 |
| 0.0005uF | 0.5nF | 500pF | 52 |
| 0.00047uF | 0.47nF | 470pF | 471 |
| 0.0004uF | 0.4nF | 400pF | 401 |
| 0.00039uF | 0.39nF | 390pF | 391 |
| 0.00033uF | 0.33nF | 330pF | 331 |
| 0.0003uF | 0.3nF | 300pF | 301 |
| 0.00027uF | 0.27nF | 270pF | 271 |
| 0.00025uF | 0.25nF | 250pF | 251 |
| 0.00022uF | 0.22nF | 220pF | 221 |
| 0.0002uF | 0.2nF | 200pF | 201 |
| 0.00018uF | 0.18nF | 180pF | 181 |
| 0.00015uF | 0.15nF | 150pF | 151 |
0. 00012uF | 0.12nF | 120pF | 121 |
| 0.0001uF | 0.1nF | 100pF | 101 |
| 0.000082uF | 0.082nF | 82pF | 820 |
| 0.00008uF | 0.08nF | 80pF | 800 |
| 0.00007uF | 0.07nF | 70pF | 700 |
| 0.000068uF | 0.068nF | 68pF | 680 |
| 0.00006uF | 0.06nF | 60pF | 600 |
| 0.000056uF | 0.056nF | 56pF | 560 |
| 0.00005uF | 0.05nF | 50pF | 500 |
| 0.000047uF | 0.047nF | 47pF | 470 |
| 0.00004uF | 0.04nF | 40pF | 400 |
| 0.000039uF | 0.039nF | 39pF | 390 |
| 0.000033uF | 0.033nF | 33pF | 330 |
| 0.00003uF | 0.03nF | 30pF | 300 |
0. 000027uF | 0.027nF | 27pF | 270 |
| 0.000025uF | 0.025nF | 25pF | 250 |
| 0.000022uF | 0.022nF | 22pF | 220 |
| 0.00002uF | 0.02nF | 20pF | 200 |
| 0.000018uF | 0.018nF | 18pF | 180 |
| 0.000015uF | 0.015nF | 15pF | 150 |
| 0.000012uF | 0.012nF | 12pF | 120 |
| 0.00001uF | 0.01nF | 10pF | 100 |
| 0.000008uF | 0.008nF | 8pF | 080 |
| 0.000007uF | 0.007nF | 7pF | 070 |
| 0.000006uF | 0.006nF | 6pF | 060 |
| 0.000005uF | 0.005nF | 5pF | 050 |
| 0.000004uF | 0.004nF | 4pF | 040 |
| 0.000003uF | 0.003nF | 3pF | 030 |
0. 000002uF | 0.002nF | 2pF | 020 |
| 0.000001uF | 0.001nF | 1pF | 010 |
Метки: [ справка ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Цветовая маркировка и электрические характеристики варикапов
- Таблица характеристик обмоточного провода
- Взаимозаменяемость матриц ноутбуков
Иногда в радиолюбительских схемах можно встретить варикап. Варикап — это полупроводниковый диод, у которого изменяется ёмкость p-n-перехода от обратного напряжения.
Варикапы часто применяются в качестве элементов для изменения ёмкости в приёмниках, в схемах деления и умножения частоты, частотной модуляции и др.
Подробнее…
Медные обмоточные провода
Медные обмоточные провода предназначены для изготовления обмоток трансформаторов, дросселей, электромагнитных реле, катушек колебательных контуров и т.
п.
Эти провода могут иметь покрытие (изоляцию) из эмали, волокнистых материалов или комбинированное покрытие из эмали и волокнистых материалов. Эмаль обладает лучшими электроизоляционными свойствами, чем волокнистые материалы, по этому эмалированные провода имеют меньшие диаметры, чем провода с изоляцией из волокнистых материалов.
Подробнее…
При ремонте ноутбука, а точнее при замене экрана (матрицы) часто возникает вопрос о взаимозаменяемости последней.
В статье, ниже представлены LCD матрицы размером от 10,1 до 15,6 и их аналоги.
Подробнее…
Популярность: 7 528 просм.
Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить свой комментарий, пинг пока закрыт.
— НАВИГАТОР —
Электрические характеристики конденсаторов
Основные электрические параметры и характеристики конденсаторов
Номинальная емкость и допускаемое отклонение емкости
Номинальная емкость — емкость, значение которой обозначено на конденсаторе или указано в нормативно-технической документации и является исходным для отсчета допускаемого отклонения.
Номинальные значения емкостей стандартизованы и выбираются из определенных рядов чисел. Согласно стандарту СЭВ 1076-78 установлены семь рядов: ЕЗ; Е6; Е12; Е24; Е48; Е96; Е192. Цифры после буквы Е указывают число номинальных значений в каждом десятичном интервале (декаде). Например, ряд Е6 содержит шесть значений номинальных емкостей в каждой декаде, которые соответствуют числам 1,0; 1,5; 2,2; 3,3; 4,7; 6,8 или числам, полученным путем их умножения или деления на 10″, где л — целое положительное или отрицательное число.
В производстве конденсаторов чаще всего используются ряды ЕЗ, Е6, Е12 и Е24 (табл. 3), реже Е48, Е96 и Е192. Некоторые специальные конденсаторы могут изготовляться на заданную емкость, которая указывается в документе на поставку.
Таблица 3. Наиболее употребляемые ряды номинальных значений емкостей:
| E3 | E6 | E12 | E24 | E3 | E6 | E12 | E24 |
| 1,0 | 1,0 | 1,0 | 1,0 | 3,3 | 3,3 | 3,3 | |
| 1,1 | 3,6 | ||||||
| 1,2 | 1,2 | 3,9 | 3,9 | ||||
| 1,3 | 4,3 | ||||||
| 1,5 | 1,5 | 1,5 | 4,7 | 4,7 | 4,7 | 4,7 | |
| 1,6 | 5,1 | ||||||
| 1,8 | 1,8 | 5,6 | 5,6 | ||||
| 2,0 | 6,2 | ||||||
| 2,2 | 2,2 | 2,2 | 2,2 | 6,8 | 6,8 | 6,8 | |
| 2,4 | 7,5 | ||||||
| 2,7 | 2,7 | 8,2 | 8,2 | ||||
| 3,0 | 9,1 |
Фактические значения емкостей Могут отличаться от номинальных в пределах допускаемых отклонений.
Последние указываются в процентах в соответствии с рядом: -±0,1; ±0,25; ±0,5; ±1; ±2; ±10; ±20; ±30; 0 + 50; —10 + 30; -10 + 50; -10+100; -20 + 50; -20 + 80. Для конденсаторов с номинальными емкостями, ниже 10 пФ допускаемые отклонения указываются в абсолютных значениях: ±0,1; ±0,25; ±0,5 и ±1 пФ.
Номинальные напряжение и ток
Номинальное напряжение — значение напряжения, обозначенное на конденсаторе или указанное в НТД, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.
Значение номинального напряжения зависит от конструкции конденсатора и физических свойств материалов, примененных при его конструировании.
Номинальное напряжение устанавливается с необходимым запасом по отношению к электрической прочности диэлектрика, исключающим возникновение в течение гарантированного срока службы интенсивного старения диэлектрика, которое приводит к существенному ухудшению электрических характеристик конденсатора.
Электрическая прочность диэлектрика зависит от вида электрического напряжения (постоянное, переменное, импульсное), от температуры и влажности окружающей среды, от площади обкладок конденсатора, с увеличением которой растет число «слабых мест» диэлектрика, и от времени его эксплуатации. Соответственно от этих факторов зависит и значение номинального напряжения.
Номинальное напряжение конденсаторов многих типов уменьшается с ростом температуры окружающей среды, так как с увеличением температуры, как правило, ускоряются процессы старения диэлектрика.
При эксплуатации конденсаторов на переменном или постоянном токе, с наложением переменной составляющей напряжения необходимо выполнять следующие условия:
- сумма постоянного напряжения и амплитуды переменной составляющей не должна превышать допустимого напряжения, которое указывается в документе на поставку;
- амплитуда переменного напряжения, не должна превышать значения напряжения, рассчитанного исходя из допустимой реактивной мощности.
Для конденсаторов с номинальным напряжением 10 кВ и менее значения номинальных напряжений устанавливаются согласно ГОСТ 9665-77 из ряда: 1; 1,6; 2,5; 3,2; 4; 6,3; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 350; 400; 450; 500; 630; 800; 1000; 1600; 2000; 2500; 3000; 4000; 5000; 6300; 8000; 10 000 В.
Под номинальным током конденсатора понимают наибольший ток, при котором конденсатор может работать в заданных условиях в течение гарантированного срока службы. Этот параметр наиболее характерен для вакуумных конденсаторов. Он введен для правильного выбора тепловых режимов конденсатора при больших значениях электрического тока.
Значение номинального тока зависит от конструкции конденсатора, примененных в нем материалов, частоты переменного или пульсирующего напряжения и температуры окружающей среды. При прохождении через конденсатор радиоимпульсов значение импульсного тока может превышать номинальный ток в Q раз.
Значение номинального тока вакуумных конденсаторов устанавливается согласно ГОСТ 14611-78 из ряда: 5; 7,5; 10; 12; 15; 20; 25; 30; 35; 40; 50; 60; 75; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 1000 А.
Сопротивление изоляции, ток утечки
Электрическое сопротивление конденсатора постоянному току определенного напряжения называется сопротивлением изоляции конденсатора.
Этот параметр характерен для конденсаторов с органическим и неорганическим диэлектриками. Измерение сопротивления изоляции производят при напряжениях 10, 100 и 500 В соответственно для конденсаторов с номинальным напряжением до 100 В, 100—500 В и свыше 500 В.
Сопротивление изоляции характеризует качество диэлектрика и качество изготовления конденсаторов и зависит от типа диэлектрика. Сопротивление изоляции для конденсаторов большой емкости обратно пропорционально площади обкладок, т. е. емкости конденсаторов. Поэтому для конденсаторов емкостью более 0,33 мкФ принято вместо сопротивления изоляции приводить значение постоянной времени, выражаемое в секундах (МОм-мкФ), равное произведению сопротивления изоляции на значение номинальной емкости.
Сопротивление изоляции или постоянная времени зависит от типа диэлектрика, конструкции конденсатора и условий его эксплуатации.
При длительном хранении и наработке сопротивление изоляции может уменьшиться на один — три порядка.
Сопротивление изоляции конденсатора измеряют между его выводами. Для конденсаторов, допускающих касание своим корпусом шасси или токоведущих шин, вводится понятие сопротивление изоляции между корпусом и соединенными вместе выводами.
Ток проводимости, проходящий через конденсатор при постоянном напряжении на его обкладках в установившемся режиме, называют током утечки.
Ток утечки обусловлен наличием в диэлектрике свободных носителей заряда и характеризует качество диэлектрика конденсатора. Этот параметр характерен для вакуумных и оксидных конденсаторов.
Ток утечки в большой степени зависит от значения приложенного напряжения и времени, в течение которого оно приложено. Ток утечки измеряется через 1—5 мин после подачи на конденсатор номинального напряжения. При включении конденсатора под напряжение происходит «тренировка», т. е. постепенное уменьшение тока утечки.
При длительном хранении и длительной работе ток утечки конденсаторов растет.
Температурный коэффициент емкости
Величина, применяемая для характеристики конденсаторов с линейной зависимостью емкости от температуры и равная относительному изменению емкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина), называется температурным коэффициентом емкости.
По значению ТКЕ керамические и некоторые другие конденсаторы разделяются на группы, приведенные в табл. 4.
Таблица 4: Группы ТКЕ конденсаторов с линейной или близкой к ней зависимостью емкости от температуры
| Обозначение групп ТКЕ | Номинальное значение ТКЕ при 20 — 85њ С |
| П100 (П120) | + 100 (+120) |
| П33 | -133 |
| МП0 | 0 |
| МП33 | -133 |
| МП47 | -47 |
| М75 | -75 |
| М150 | -150 |
| М220 | -220 |
| М330 | -330 |
| М470 | -470 |
| М750 (М700) | -750 (-700) |
| М2200 | -2200 |
Для конденсаторов с нелинейной зависимостью емкости от температуры, а также с большими уходами емкости от температуры обычно приводится относительное изменение емкости в рабочем интервале температур.
Керамические конденсаторы типа 2 по допускаемому изменению емкости в рабочем интервале температур разделяются на следующие группы (табл. 5). Слюдяные конденсаторы по значению ТКЕ разделяются на следующие группы (табл. 6).
Таблица 5. Группы керамических конденсаторов типа 2 по допускаемому изменению емкости в интервале температур
| Условное обозначение групп | Допускаемое относительное изменение емкости в интервале рабочих температур, % |
| h20 | ±10 |
| h30 | ±20 |
| h40 | ±30 |
| H50 | ±50 |
| H70 | ±70 |
| H90 | ±90 |
Таблица 6. Группы ТКЕ слюдяных конденсаторов
| Обозначение групп ТКЕ | Номинальное значение ТКЕ |
| А | ±200 |
| Б | ±100 |
| В | ±50 |
| Г | ±20 |
Диэлектрическая абсорбция конденсаторов
Явление, обусловленное замедленными процессами поляризации в диэлектрике, приводящее к появлению напряжения на электродах после кратковременной разрядки конденсатора, называется диэлектрической абсорбцией.
Напряжение, появляющееся на обкладках конденсатора после его кратковременной разрядки, существенно зависит от длительности времени зарядки конденсатора, времени, в течение которого он был закорочен, и времени, прошедшего после этого. Количественное значение абсорбции принято характеризовать коэффициентом абсорбции (Ка), который определяется в стандартных условиях. Примерный график зависимости напряжения на конденсаторе от времени при измерении коэффициента абсорбции приведен на рис 2.
Рис. 2. Зависимость напряжения на конденсаторе от времени при измерении коэффициента абсорбции.
Коэффициент абсорбции конденсаторов зависит от температуры окружающей среды и повышается с ее ростом.
Специфические электрические параметры ихарактеристики подстроенных и вакуумных конденсаторов
Подстроечные и переменные конденсаторы наряду с основными параметрами, приведенными выше, имеют дополнительные, учитывающие особенности их функционального назначения и конструктивное исполнение.
Вместо параметра номинальная емкость используются параметры максимальная и минимальная емкости. Это максимальное и минимальное значение емкости конденсатора, которое может быть получено перемещением его подвижной системы.
Специфичными параметрами подстросчных и переменных конденсаторов являются момент вращения, скорость перестройки емкости и износоустойчнвость.
Момент вращения — минимальный момент, необходимый для непрерывного перемещения подвижной системы конденсатора. Скорость перестройки емкости влияет на надежность и прочность конденсатора. В нормативной документации ограничивается скорость перестройки емкости для керамических конденсаторов — не более 10—15 циклов в минуту для вакуумных 5—30. Под циклом перестройки емкости понимается перестройка емкости от минимальной до максимальной и обратно. Количество допустимых циклов перестройки емкости определяет износоустойчивость конденсатора.
Под износоустойчивостью понимают способность конденсатора сохранять свои параметры (противостоять изнашиванию) при многократных вращениях подвижной системы.
Износоустойчивость конденсаторов и скорость перестройки емкости зависят от конструкций конденсаторов, свойств примененных материалов и технологии их изготовления.
Для вакуумных конденсаторов наиболее важным параметром является электрическая прочность. Этот термин не следует отождествлять с определенней электрической прочности диэлектрика, принятым в теории диэлектриков. Для конденсаторов термин электрическая прочность следует понимать условно, как способность конденсаторов выдерживать определенное время (обычно небольшое, до нескольких минут) приложенное к нему напряжение выше номинального без изменения его эксплуатационных характеристик и пробоя диэлектрика.
Конденсатор— Как читать таблицу емкостей?
спросил
Изменено 4 года, 5 месяцев назад
Просмотрено 289 раз
\$\начало группы\$
Я купил подстроечный конденсатор на 30 пФ, но не знаю, как его настроить.
Самая низкая емкость, которую я получаю, регулируя винт, составляет 50 пФ, и, похоже, не имеет значения, в какую сторону я его поворачиваю. Я снова связался с продавцом, чтобы получить больше информации о диапазоне (мне нужно 2-22pf для моего проекта FM-передатчика), и он прислал мне это изображение, которое я не знаю, как читать. Я был бы очень признателен за пару более опытных глаз, которые сказали бы мне, подходит ли этот конденсатор (ЦВЕТ ЗЕЛЕНЫЙ) для моего проекта
- конденсатор
\$\конечная группа\$
\$\начало группы\$
Как вы измеряете емкость? Чтобы измерить паразитную емкость в 10 пФ, не требуется много времени, а измерить конденсаторы с одноразрядным числом пФ непросто.
Конденсатор емкостью 30 пФ в зеленом корпусе имеет диапазон от 6,2 пФ (максимум, на который можно рассчитывать при наименьшей емкости) до 30 пФ +50/-10% (диапазон, на который можно рассчитывать, максимум, или от 27 пФ до 45 пФ).
Таким образом, кажется нецелесообразным получать требуемую минимальную емкость, особенно если вам приходится учитывать некоторую компоновку и другие паразитные емкости в вашей схеме. Вы можете подумать о перепроектировании вашей схемы, чтобы минимальная требуемая емкость не была такой низкой.
\$\конечная группа\$
\$\начало группы\$
Зеленый подстроечный резистор имеет гарантированный диапазон от 6,2 пФ до 27 пФ, поэтому с этим компонентом вы не сможете опуститься до 2 пФ.
Мы не можем комментировать ваши измеренные значения, не зная, как вы сделали измерение.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
(Частоты кроссовера округлены).
Это самые высокие
качественные кроссоверные конденсаторы, доступные сегодня. Номинальное напряжение 400 В, много
запаса мощности в приложениях с высокой мощностью. Значения включают 1 мкФ, 2,2 мкФ, 3,3 мкФ,
4,7 мкФ, 6,8 мкФ и 10 мкФ. Все конденсаторы MKP Audiophiler имеют длину 31 мм (1,22 мм).
дюймы). Диаметры следующие: 1 мкФ: 12,6 мм, 2,2 мкФ:
16,6 мм, 3,3 мкФ: 20,3 мм, 4,7 мкФ: 22 мм, 6,8 мкФ: 26 мм, 10 мкФ: 26 мм. Выберите значение конденсатора в параметрах.
