Что такое конденсаторы КСО. Какие бывают типы конденсаторов КСО. Где применяются конденсаторы КСО. Каковы основные характеристики конденсаторов КСО. Как выбрать подходящий конденсатор КСО.
Что представляют собой конденсаторы КСО
Конденсаторы КСО (Конденсаторы Слюдяные Опрессованные) — это тип слюдяных конденсаторов, в которых в качестве диэлектрика используется природная слюда. Они обладают рядом важных преимуществ:
- Высокая механическая прочность
- Хорошая электрическая прочность
- Относительно высокая диэлектрическая проницаемость
- Стабильность характеристик
- Малые потери на высоких частотах
Конструктивно конденсаторы КСО состоят из чередующихся слоев слюды и металлических обкладок, опрессованных в пластмассовый корпус. Это обеспечивает надежную защиту от внешних воздействий.
Основные типы и маркировка конденсаторов КСО
Существует несколько основных типов конденсаторов КСО:
- КСО-1 — малогабаритные конденсаторы на низкие напряжения
- КСО-5 — высокочастотные конденсаторы
- КСО-6, КСО-7 — для работы при повышенных напряжениях
- КСО-8 — высоковольтные конденсаторы
Маркировка конденсаторов КСО обычно содержит следующую информацию:
- Тип конденсатора (КСО)
- Номинальная емкость
- Номинальное напряжение
- Допуск емкости
Например, маркировка «КСО-5Г 5600пФ 500В ±5%» означает конденсатор КСО-5 емкостью 5600 пФ на напряжение 500 В с допуском ±5%.
Области применения конденсаторов КСО
Благодаря своим характеристикам, конденсаторы КСО находят широкое применение в различных областях электроники и радиотехники:
- Высокочастотные цепи радиопередающей и приемной аппаратуры
- Генераторы высокочастотных колебаний
- Фильтры и резонансные контуры
- Цепи согласования антенн
- Измерительная техника
- Импульсная техника
Конденсаторы КСО особенно эффективны в высокочастотных цепях благодаря малым потерям на высоких частотах и стабильности емкости при изменении температуры.
Основные электрические характеристики конденсаторов КСО
При выборе конденсаторов КСО необходимо учитывать их основные электрические параметры:
- Номинальная емкость — от десятков пФ до десятков нФ
- Рабочее напряжение — от 25 В до 2500 В
- Температурный коэффициент емкости — от +20 до +100 ppm/°C
- Тангенс угла диэлектрических потерь — 0.0005-0.002 на частоте 1 МГц
- Сопротивление изоляции — 10000 МОм и выше
Конденсаторы КСО отличаются высокой стабильностью емкости в широком диапазоне температур (обычно от -60°C до +85°C) и частот (до сотен МГц).
Особенности монтажа и эксплуатации конденсаторов КСО
При использовании конденсаторов КСО следует учитывать некоторые особенности:
- Необходимо соблюдать полярность подключения для типов с полярными выводами
- Избегать механических воздействий на корпус конденсатора
- Не допускать превышения максимально допустимого напряжения
- Учитывать изменение емкости при нагреве во время работы
- При пайке соблюдать температурный режим и время пайки
Правильный монтаж и эксплуатация в рамках допустимых режимов обеспечивают длительный срок службы конденсаторов КСО.
Преимущества и недостатки конденсаторов КСО
Конденсаторы КСО имеют ряд важных достоинств:
- Высокая стабильность параметров
- Малые потери на высоких частотах
- Возможность работы при высоких напряжениях
- Широкий диапазон рабочих температур
- Высокая надежность
К недостаткам можно отнести:
- Относительно высокую стоимость
- Ограниченный диапазон емкостей
- Большие габариты по сравнению с керамическими конденсаторами
Тем не менее, в ряде применений преимущества конденсаторов КСО перевешивают их недостатки.
Сравнение конденсаторов КСО с другими типами конденсаторов
По сравнению с другими типами конденсаторов, КСО имеют следующие особенности:
- Более высокая стабильность емкости, чем у керамических конденсаторов
- Меньшие потери на высоких частотах по сравнению с пленочными конденсаторами
- Более высокое рабочее напряжение, чем у многослойных керамических конденсаторов
- Более широкий температурный диапазон по сравнению с электролитическими конденсаторами
Это делает конденсаторы КСО незаменимыми в ряде высокочастотных и высоковольтных применений, где требуется высокая стабильность параметров.
Выбор подходящего конденсатора КСО
При выборе конденсатора КСО для конкретного применения следует учитывать следующие факторы:
- Требуемую емкость и допуск
- Максимальное рабочее напряжение
- Диапазон рабочих температур
- Частотный диапазон работы схемы
- Требования к стабильности параметров
- Габаритные ограничения
Правильный выбор типа и номинала конденсатора КСО позволит обеспечить надежную и стабильную работу электронного устройства в течение длительного времени.
Схемы на все случаи жизни » Слюдяные конденсаторы (КСО, КСОТ, СГМ, СГМЗ, КСГ, ССГ)
В слюдяных конденсаторах в качестве диэлектрика используют природный материал — слюду, обладающую высокой механической и электрической прочностью и относительно высокой диэлектрической проницаемостью. Промышленность выпускает слюдяные конденсаторы постоянной ёмкости КСО и КСОТ, опрессованные пластмассой, а так же герметизированные СГМ и СГМЗ в керамическом или КСГ и ССГ в металлическом корпусе.
Наиболее распространенный тип КСО — Конденсатор Слюдяной Опрессованный. Их выпускают тринадцати видов. Широко применяются КСО-1, КСО-2, КСО-5. Их изготавливают с обкладками из фольги или с металлизированными обкладками из серебра, нанесенного непосредственно на поверхность слюды. Слюдяные конденсаторы в большинстве своем обладают положительным ТКЕ. Конденсаторы КСО применяют для работы в цепях постоянного и переменного токов, а также в импульсных режимах в диапазоне рабочих температур от -60 до +70 С °.
Пределы номинальных емкостей и напряжений конденсаторов КСО приведены в таблице ниже.
| Конденсатор | Номинальное напряжение, В | Пределы номинальных емкостей, пф |
|---|---|---|
| КСО-1 | 250 | 51-750 |
| КСО-2 | 500 | 100-2400 |
| КСО-5 | 250-500 | 470-10000 |
| КСО-6 | 1000 | 100-2700 |
| КСО-7 | 1000-2500 | 47-3300 |
| КСО-8 | 250-2500 | 1000-30000 |
| КСО-10 | 250-3000 | 47-50000 |
| КСО-11 | 250-3000 | 10-10000 |
| КСО-12 | 250-5000 | 10-20000 |
| КСО-13 | 250-7000 | 10-50000 |
Теплостойкие слюдяные опрессованные конденсаторы КСОТ используют в диапазоне рабочих температур от -60 до +155 С°. Пределы номинальных емкостей и напряжений постоянного тока приведены в таблице ниже.
| Конденсатор | Номинальное напряжение, В | Пределы номинальных емкостей, пф |
|---|---|---|
| КСОТ-1 | 250 | 51-510 |
| КСОТ-2 | 500 | 100-1200 |
| КСОТ-5 | 500 | 470-6800 |
| КСОТ-6 | 1000 | 100-1500 |
| КСОТ-7 | 1000 | 1600-3300 |
| КСОТ-8 | 1000 | 3500-10000 |
Герметизированные слюдяные конденсаторы КСГ, ССГ, СГМ, СГМЗ применяют для работы в условиях повышенной влажности и пониженного атмосферного давления в диапазоне рабочих температур от -60 до +80 С°. Они имеют широкие пределы номинальных напряжений (25 — 1500 Вольт) и емкостей (51 — 200000 пф).
Конденсатор КСГ — Конденсатор Слюдяной Герметизированный, заключен в металлический корпус, выпускается двух видов — КСГ-1 и КСГ-2.
Конденсатор СГМ — Слюдяной Герметизированный Малогабаритный, заключен в керамический корпус с металлическими торцевыми колпачками, выпускается четырех видов — СГМ-1, СГМ-2, СГМ-3, СГМ-4.
Конденсаторы ССГ — конденсаторы слюдяные герметичные с серебряными обкладками. Предназначены для работы в цепях постоянного и переменного тока. Выполнены в металлических корпусах со стеклянными изоляторами.
Слюдяные конденсаторы применяют как переходные, разделительные, блокировочные и в различных фильтрах. Кроме вышеуказанных низковольтных конденсаторов, изготавливают и высоковольтные слюдяные конденсаторы. Высоковольтные слюдяные конденсаторы выпускают на номинальные напряжения 1.0-25 кВ, они имеют номинальные емкости от 100 пФ до 2,0 мкФ. Однако в настоящее время слюдяные высоковольтные конденсаторы применяют довольно редко, их успешно заменяют высоковольтными керамическими.
Внешний вид слюдяных конденсаторов некоторых типов показан в подборке фото ниже.
Список использованной литературы
- Бодиловский В.Г. Справочник молодого радиста. Издание четвертое, переработанное и дополненное. Москва: Издательство «Высшая школа», 1983. — Серия «Профтехобразование».
- Конденсаторы. Справочник. Михайлов И.В., Пропошин А.И., 1965 год (Массовая радиобиблиотека №0573).
- КСО
- КСГ-1, КСГ-2
- ССГ
Конденсатор КСО-1
Справочник количества содержания ценных металлов в конденсаторе КСО-1 согласно справочно технической информации и паспортов-формуляров на изделие. Указан масса драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.
Содержание драгоценных металлов в конденсаторе КСО-1
Золото: 0 грамм.
Серебро: 0,0021183 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Источник информации: .
Конденсатор — это устройство для накопления заряда и энергии электрического поля.

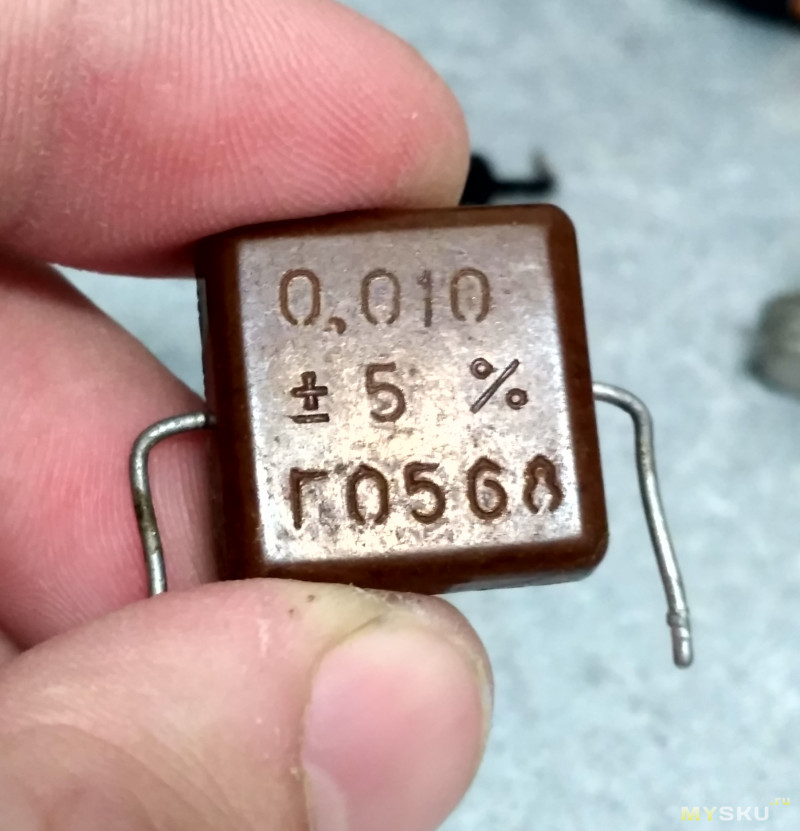

Фото КСО-1:
Конденсатор виды
О комплектующем изделии – Конденсатор
Поведение конденсатора в цепи электрического тока можно рассмотреть на очень простых практических примерах. Как заряжается конденсатор. При замыкании цепи пойдет ток заряда, а именно, с левой обкладки конденсатора часть электронов уйдет в правую, а из соединительного проводника правая обкладка пополнится равным количеством тех же электронов.
Обе обкладки будут заряжены разноименными зарядами одинаковой величины, и между ними в диэлектрике будет присутствовать электрическое поле. Конденсатор заряжается до такого напряжения, которое приложено к нему источником питания. При разряде конденсатора избыток электронов с правой обкладки уйдет в проводник, а из проводника на левую обкладку войдет недостающее количество электронов, что означает полный разряд конденсатора.
Теперь о сопротивлении конденсатора. При замыкании электрической цепи, конденсатор начинает заряжаться, вследствие чего, он становится источником тока, напряжения и ЭДС. ЭДС конденсатора направлена против заряжающего его источника питания. Емкостным сопротивлением называют противодействие ЭДС заряжаемого конденсатора заряду этого конденсатора.
Почему постоянный ток не проходит через конденсатор? Используем источник постоянного тока и лампу накаливания. Включим цепь, лампа кратковременно вспыхнула, и погасла. Это значит, что конденсатор зарядился до напряжения источника питания, и ток в цепи прекратился. Теперь используем цепь переменного тока, используя обмотку трансформатора.
В цепи переменного тока заряд конденсатора длится четверть периода. После достижения амплитудного значения, напряжение между обкладками уменьшается, в последующую четверть периода конденсатор разряжается.
Далее, он вновь заряжается, но полярность изменяется на противоположную. Процесс заряда и разряда чередуется с периодом, равным периоду колебаний приложенного переменного напряжения.
Лампа горит постоянно.
Конденсатор – видео.
Характеристики конденсатора КСО-1:
Конденсатор — двухполюсник с определённым или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля.
Конденсатор является пассивным электронным компонентом. В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок (см. рис.). Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами (из-за намотки).
