Как расшифровать цифровую и цветовую маркировку конденсаторов. Какую информацию содержат обозначения на корпусе. Как определить емкость, напряжение и другие параметры конденсатора по маркировке.
Что обозначает маркировка на конденсаторах
Маркировка на корпусе конденсатора содержит важную информацию о его параметрах и характеристиках:
- Номинальная емкость
- Допустимое отклонение емкости
- Рабочее напряжение
- Тип диэлектрика
- Полярность (для электролитических конденсаторов)
- Температурный коэффициент емкости
- Дата изготовления
Эти данные могут быть представлены в виде цифро-буквенного кода или цветовой маркировки. Расшифровка маркировки позволяет определить основные параметры конденсатора, не обращаясь к справочникам.
Система условных обозначений конденсаторов
В маркировке конденсаторов используется определенная система условных обозначений:
- К — конденсаторы постоянной емкости
- КТ — подстроечные конденсаторы
Далее указывается группа конденсатора в зависимости от вида диэлектрика:

- 10 — воздушные
- 15 — керамические
- 20 — стеклянные
- 31 — бумажные
- 40 — слюдяные
- 50 — оксидно-электролитические алюминиевые
- 53 — оксидно-электролитические танталовые
Например, обозначение К50-6 указывает на электролитический алюминиевый конденсатор постоянной емкости.
Как расшифровать цифровую маркировку емкости конденсатора
Емкость конденсатора обычно маркируется тремя цифрами:
- Первые две цифры — значащие цифры
- Третья цифра — множитель (количество нулей)
Например:
- 104 = 10 * 10^4 пФ = 100 000 пФ = 100 нФ = 0,1 мкФ
- 223 = 22 * 10^3 пФ = 22 000 пФ = 22 нФ
- 471 = 47 * 10^1 пФ = 470 пФ
Буква после цифр обозначает единицу измерения:
- pF или p — пикофарады
- nF или n — нанофарады
- uF или μ — микрофарады
Цветовая маркировка конденсаторов
На некоторых типах конденсаторов (например, керамических) применяется цветовая маркировка в виде точек или полос. Каждый цвет соответствует определенной цифре:
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Голубой — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
Первые две точки или полосы обозначают значащие цифры, третья — множитель. Четвертая точка указывает допуск емкости.

Маркировка напряжения конденсатора
Рабочее напряжение конденсатора обычно указывается после емкости в виде числа и буквы V (вольт). Например:
- 16V — 16 вольт
- 250V — 250 вольт
- 400VDC — 400 вольт постоянного тока
Иногда применяется цветовая маркировка напряжения:
- Черный — 4В
- Красный — 10В
- Желтый — 40В
- Зеленый — 25В
- Синий — 30В
- Белый — 63В
Как определить полярность электролитического конденсатора
Полярность электролитических конденсаторов обозначается следующими способами:
- Полоса на корпусе со стороны отрицательного вывода
- Знак «+» возле положительного вывода
- Более длинный вывод — положительный
- Конусообразная форма — меньший диаметр у положительного вывода
Соблюдение полярности при подключении электролитических конденсаторов критически важно для их правильной работы.
Маркировка температурного коэффициента емкости
Температурный коэффициент емкости (ТКЕ) показывает, насколько изменяется емкость конденсатора при изменении температуры. Для керамических конденсаторов ТКЕ указывается буквенным кодом:

- NP0 — от 0 до ±30 ppm/°C
- N33 — -33 ppm/°C
- P100 — +100 ppm/°C
- Y5V — от +22% до -82%
- Z5U — от +22% до -56%
Чем меньше ТКЕ, тем стабильнее емкость конденсатора при изменении температуры.
Допуски емкости конденсаторов
Допустимое отклонение емкости от номинального значения обозначается буквенным кодом:
- F — ±1%
- G — ±2%
- J — ±5%
- K — ±10%
- M — ±20%
- Z — -20%…+80%
Чем меньше допуск, тем точнее соответствие реальной емкости конденсатора номинальному значению.
Как расшифровать дату изготовления конденсатора
Дата производства может быть зашифрована в маркировке конденсатора следующими способами:
- Четыре цифры: первые две — год, вторые две — неделя года
- Буква и цифра: буква — месяц (A — январь, B — февраль и т.д.), цифра — год
- Три цифры: первая — последняя цифра года, вторые две — неделя года
Например, маркировка «2134» означает 34-ю неделю 2021 года, «C3» — март 2023 года.
Особенности маркировки SMD-конденсаторов
На миниатюрных SMD-конденсаторах для поверхностного монтажа используется сокращенная маркировка:

- Трехзначный код емкости (как описано выше)
- Буква, обозначающая допуск
- Буква, обозначающая рабочее напряжение
Например, маркировка «104K16» означает:
- 104 — емкость 100 нФ
- K — допуск ±10%
- 16 — рабочее напряжение 16В
На самых маленьких SMD-конденсаторах маркировка может отсутствовать полностью.
Заключение
Умение расшифровывать маркировку конденсаторов позволяет быстро определять их основные параметры без обращения к справочникам. Это особенно полезно при ремонте электронной техники или при подборе замены вышедшему из строя компоненту. Однако следует помнить, что в некоторых случаях маркировка может быть неполной или нестандартной, поэтому при ответственном применении рекомендуется уточнять характеристики конденсатора в технической документации производителя.
Маркировка конденсатора
Маркировка конденсатора
- Post category:Основы / Электроника
В предыдущей статье мы рассказали, что такое емкость и заряд конденсатора. В этой статье мы научимся считывать и понимать значения конденсаторов, т.к. бывает, что нам просто необходимо знать допуски и значения напряжения конденсатора, а также его емкость. Все эти параметры написаны на корпусе конденсатора.
Различные типы конденсаторов имеют разные маркировки, т.е. характеристики значений емкости представлены по-разному. На одних конденсаторах, таких как электролитические конденсаторы, неполяризованные конденсаторы, значения допусков указаны на корпусе с помощью цифр и букв, а на других конденсаторах, значения представлены с помощью цветового кода. Мы попробуем вам объяснить, как понимать все эти разные
Как понимать значение конденсатора, написанное на корпусе
Узнать значения конденсаторов с помощью цифр и букв (емкость, допуск и напряжение) на больших конденсаторах труда не составит. Но есть небольшие конденсаторы, такие как керамические конденсаторы, на их корпусе мало места и значения этих конденсаторов представлены в сокращенном виде.
Считывание значений конденсатора на большом конденсаторе (цилиндрические конденсаторы)
Для конденсаторов большой емкости, значение емкости записывается на корпусе конденсатора:
- На приведенной выше картинке показан конденсатор емкостью 22 мкФ. Значение емкости выражено в фарадах (F или FD).
- Вот единицы измерения, используемые для представления емкости конденсатора. Микрофарад (uf, µf, mF (или) MF), Нанофарад (nF), Пикофарад (pF).
uF (или) MF (или) mF | Микрофарад | 10-6 |
nF | Нанофарад | 10-9 |
pF (или) mmF (или) uuF | Пикофарад | 10-12 |
- Напряжение на конденсаторе указывает максимальное значение напряжения, которое может выдержать конденсатор.
Номинальное напряжение на конденсаторе обозначается как V, VDC и VDCW.
- VAC означает, что конденсатор предназначен для цепи переменного тока.
- Следует отметить, что конденсаторы постоянного тока не должны использоваться для переменного тока, если у вас нет необходимых знаний. На некоторых конденсаторах напряжения представлены кодами, а не значениями.
- Значение допуска указывается с помощью символа % перед числом. Значение допуска представляет собой изменение значения емкости.
Считывание значений малых конденсаторов (керамических конденсаторов)
Керамические конденсаторы имеют очень маленькую площадь корпуса для печати на ней значения емкости. Таким образом, емкость этих конденсаторов представлена сокращенными обозначениями. Давайте научимся понимать эти значения. Обычно емкость керамических, танталовых, пленочных конденсаторов выражается в пикофарадах.
Шаг 1: Если конденсатор имеет два числовых значения.
- Если обозначение на конденсаторе состоит из 2 цифр и одной буквы (например, 22M), тогда его значение емкости равно 22.
У некоторых конденсаторов буквы находятся во второй позиции, а числовые значения — в первой. Пример: 5R2 = 5.2PF.
- Вместо R, присутствуют такие буквы, как p, n, u, то они представляют единицы емкости. Пример: 4n1 = 4,1 нФ, p45 = 0,45 пФ
Шаг 2: Некоторые из них имеют три числовых значения.
- На показанном выше конденсаторе есть обозначение 104.
- Емкость рассчитывается как 10 x 104 = 105 пФ = 0,1 мкФ.
- Если третья цифра находится в диапазоне от 0 до 6, выполните описанную выше процедуру.
- Если это 8, умножьте его на 0,01, например 158 = 15 × 0,01 = 0,15 пФ.
- Если это 9, умножьте его на 0,1, например 159 = 15 × 0,1 = 1,5 пФ.
Допуск
Значение допуска для этих конденсаторов обозначается одной буквой, каждая буква имеет значение.
A | ±0.05 pF (пФ) |
B | ±0.1 pF (пФ) |
C | ±0.![]() |
D | ±0.5 pF (пФ) |
E | ±0.5% (допуск) |
F | ±1% (допуск) |
G | ±2% (допуск) |
H | ±3% (допуск) |
J | ±5 % (допуск) |
K | ±10% (допуск) |
L | ±15% (допуск) |
M | ±20% (допуск) |
N | ±30% (допуск) |
P | –0%, + 100% (допуск) |
S | –20%, + 50% (допуск) |
W | –0%, + 200% (допуск) |
X | –20%, + 40% (допуск) |
Z | –20%, + 80% (допуск) |
Как понять цветовую маркировку конденсатора?
- Цветовая кодировка конденсаторов — устаревшая техника.
Но некоторые из этих конденсаторов все еще используются. Итак, давайте посмотрим, как рассчитать значение емкости и номинального напряжения, если они представлены с использованием цветовой кодировки.
- Обычно цветовые коды обозначаются точками или полосами. Цветовая кодировка слюдяных конденсаторов показана точками, а для трубчатых конденсаторов — полосками. Количество точек или полосок на конденсаторе может отличаться друг от друга.
В двух таблицах ниже приведены значения цветов, указанных на конденсаторах.
Таблица цветовой маркировки емкости
ГРУППА | СИМВОЛ | СИМВОЛ | МНОЖИТЕЛЬ | ДОПУСК | ДОПУСК |
ЦВЕТ | A | B | D | (Д) > 10 пФ | (Д) < 10 пФ |
Черный | А | 0 | x1 | ± 20% | ± 2,0 пФ |
Коричневый | 1 | 1 | x10 | ± 1% | ± 0,1 пФ |
Красный | 2 | 2 | х100 | ± 2% | ± 0,25 пФ |
Оранжевый | 3 | 3 | x1000 | ± 3% | |
Желтый | 4 | 4 | х10 000 | ± 4% | |
Зеленый | 5 | 5 | х100 000 | ± 5% | ± 0,5 пФ |
Синий | 6 | 6 | х1,000,000 | ||
Фиолетовый | 7 | 7 | |||
Серый | 8 | 8 | x0.![]() | +80, -20% | |
Белый | 9 | 9 | x0.1 | ± 10% | ± 1.0 пФ |
Золотой | x0.1 | ± 5% | |||
Серебряный | x0.01 | ± 10% |
Таблица цветовой маркировки напряжения
Цвет | Тип | Тип K | Тип L | Тип M | Тип N |
Черный | 4 | 100 | — | 10 | 10 |
Коричневый | 6 | 200 | 100 | 1.6 | — |
Красный | 10 | 300 | 250 | 4 | 35 |
Оранжевый | 15 | 400 | — | 40 | — |
Желтый | 20 | 500 | 400 | 6.3 | 6 |
Зеленый | 25 | 600 | — | 16 | 15 |
Синий | 35 | 700 | 630 | — | 20 |
Фиолетовый | 50 | 800 | — | — | — |
Серый | — | 900 | — | 25 | 25 |
Белый | 3 | 1000 | — | 2.![]() | 3 |
Золотой | — | 2000 | — | — | — |
Серебряный | — | — | — | — | — |
Давайте посмотрим на примере керамических или дисковых конденсаторов расчет их значений по таблице цветового кода.
Дисковый или керамический конденсатор
Такая цветовая маркировка конденсаторов используются уже много лет. В случае старых конденсаторов определить значения довольно сложно, но, эти старые конденсаторы уже давно заменены новыми.
С Уважением, МониторБанк
КОНДЕНСАТОРЫ. Классификация. Обозначения. Параметры. | Мастер Винтик. Всё своими руками!
КЛАССИФИКАЦИЯ
В основу классификации конденсаторов положено деление их на группы по виду применяемого диэлектрика и по конструктивным особенностям, определяющим использование их в конкретных цепях аппаратуры (табл. 14). Вид диэлектрика определяет основные электрические параметры конденсаторов: сопротивление изоляции, стабильность емкости, потери и др.
Конструктивные особенности определяют характер их применения: помехоподавляющие, подстроечные, дозиметрические, импульсные и др.
СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИИ
Условное обозначение конденсаторов может быть сокращенным и полным.
Сокращенное условное обозначение состоит из букв и цифр. Первый элемент — буква или сочетание букв — обозначают подкласс конденсатора:
- К — постоянной емкости;
- КТ — подстроечные;
- КП — переменной емкости.
Второй элемент обозначает группу конденсаторов в зависимости от вида диэлектрика (табл. 14). Третий элемент пишется через дефис и соответствует порядковому номеру разработки. В состав второго и третьего элементов в отдельных случаях может входить также буквенное обозначение.
Таблица 14.
* комбинированный диэлектрик состоит из определенного сочетания слоев различных материалов.
Для старых типов конденсаторов в основу условных обозначений брались конструктивные, технологические, эксплуатационные и др. признаки (КД — конденсаторы дисковые, ФТ — фторопласовые теплостойкие; КТП — конденсаторы трубчатые проходные)
Маркировка на конденсаторах может быть буквенно-цифровая, содержащая сокращенное обозначение конденсатора, номинальное напряжение, емкость, допуск, группу ТКЕ, дату изготовления, либо цветовая.
В зависимости от размеров конденсаторов применяются полные или сокращенные (кодированные) обозначения номинальных емкостей и их допускаемых отклонений. Незащищенные конденсаторы не маркируются, а их характеристики указываются на упаковке.
Полное обозначение номинальных емкостей состоит из цифрового значения номинальной емкости и обозначения единицы измерения (пФ — пикофарады, мкФ — микрофарады, Ф — фарады).
Кодированное обозначение номинальных емкостей состоит из трех или четырех знаков, включающих две или три цифры и букву. Буква из русского или латинского алфавита обозначает множитель, составляющий значение емкости, и определяет положение запятой десятичного знака. Буквы П (р), Н (n), М (м), И (m), Ф (F) обозначают множители 10е-12, 10е-9, 10е-6, 10е-3 и 1. Например, 2,2 пФ обозначается 2П2 (2р2), 1500 пФ— 1Н5 (1n5), 0,1 мкФ —M1 (м1), 10 мкФ — 10 М (10м), 1 Ф — 1Ф0 (1F0).
Допускаемые отклонения емкости (в процентах или в пикофарадах) маркируются после номинального значения цифрами или кодом (табл. 15).
Допускаемые отклонения емкости от номинального значения
Таблица 15
Допускаемое отклонение емкости, % | Код | Допускаемое отклонение емкости, % | Код | Допускаемое отклонение емкости, % | Код |
±0,1 | В (Ж) | ±20 | М (В) | ±0,1 | В |
+ 0,2 | С (У) | +30 | N (Ф) | ±0,25 | С |
+0,5 | D (Д) | — 10 +30 | О — | ±0,5 | D |
+ 1 | F (Р) | — 10 +50 | Т (Э) | ±1 | F |
+2 | G (Л) | — 10 +100 | Y (Ю) | ||
±5 | I (И) | — 20 +50 | S (Б) | ||
+20 | К (С) | — 20 +80 | Z (А) |
(В скобках указаны старые обозначения)
Цветовая кодировка применяется для маркировки номинальной емкости, допускаемого отклонения емкости, номинального напряжения до 63 В (табл. 16) и группы ТКЕ (см. табл. 18, 19). Маркировку наносят в виде цветных точек или полосок.
ПАРАМЕТРЫ КОНДЕНСАТОРОВ
Номинальная емкость и допускаемое отклонение емкости.
Номинальная емкость (Сн) — емкость, значение которой обозначено на конденсаторе или указано в сопроводительной документации. Фактическое значение емкости может отличаться от номинальной на величину допускаемого отклонения. Номинальные значения емкости стандартизированы и выбираются из определенных рядов чисел путем умножения или деления их на 10n, где n — целое положительное или отрицательное число. Наиболее употребляемые ряды номинальных емкостей приведены в табл. 17 (значения допускаемых отклонений емкостей см. в табл. 15).
Цветовые коды для маркировки конденсаторов
Таблица 16
Цветовой код | Номинальная емкость, пФ | |||
номинальное напряжение, В | ||||
1 и 2 цифра | множитель | допустимые отклонения | ||
Черный | 10 | 1 | +/-20% | 4 |
Коричневый | 12 | 10 | +/-1% | 6.![]() |
Красный | 15 | х10е2 | +/-2% | 10 |
Оранжевый | 18 | х10е3 | +/-0.25пФ | 16 |
Желтый | 22 | х10е4 | +/-0.5пФ | 40 |
Зеленый | 27 | х10е5 | +/-5% | 25 или 20 |
Голубой | 33 | х10е6 | +/-1% | 32 или 30 |
Фиолетовый | 39 | х10е7 | -20..+50% | 50 |
Серый | 47 | х10е-2 | -20.![]() | 3.2 |
Белый | 56 | х10е-1 | +/-10% | 63 |
Серебристый | 68 | — | — | 2.5 |
Золотой | 82 | — | — | 1.6 |
Наиболее употребляемые ряды номинальных значений емкостей
Таблица 17
Номинальное напряжение (U
H).Это напряжение, обозначенное на конденсаторе (или указанное в документации), при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах. Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры (как правило, более 70…85 °С) допускаемое напряжение (Ut) снижается.
Тангенс угла потерь (tg б).
Характеризует активные потери энергии в конденсаторе. Значения тангенса угла потерь у керамических высокочастотных, слюдяных, полистирольных и фторопластовых конденсаторов лежат в пределах (10…15)х10е-4 , поликарбонатных (15…25)х10е-4, керамических низкочастотных 0,035, оксидных конденсаторов (5…35)%, полиэтилентерефталатных 0,01… 0,012.
Величина, обратная тангенсу угла потерь, называется добротностью конденсатора.
Сопротивление изоляции и ток утечки.
Эти параметры характеризуют качество диэлектрика и используются при расчетах высокомегомных, времязадающих и слаботочных цепей. Наиболее высокое сопротивление изоляции у фторопластовых, полистирольных и полипропиленовых конденсаторов, несколько ниже у низкочастотных керамических, поликарбонатных и лавсановых конденсаторов. Самое низкое сопротивление изоляции у сегнетокерамических конденсаторов.
Для оксидных конденсаторов задают ток утечки, значения которого пропорциональны емкости и напряжению. Наименьший ток утечки имеют танталовые конденсаторы (от единиц до десятков микроампер), у алюминиевых конденсаторов ток утечки, как правило, на один-два порядка выше.
Температурный коэффициент емкости (ТКЕ).
Это параметр, применяемый для характеристики конденсаторов с линейной зависимостью емкости от температуры. Определяет относительное изменение емкости от температуры при изменении ее на один градус Цельсия. Значения ТКЕ керамических конденсаторов и их кодированные обозначения приведены в табл. 18.

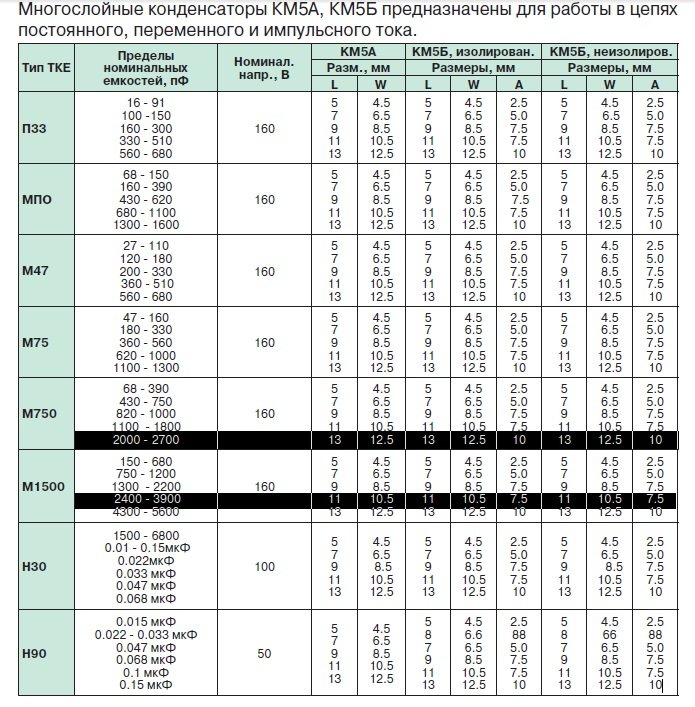

Значения ТКЕ керамических конденсаторов и их условные обозначения
Таблица 18.
* *В случаях, когда для обозначения группы ТКЕ требуется два цвета, второй цвет может быть представлен цветом корпуса.
Слюдяные и полистирольные конденсаторы имеют ТКЕ в пределах (50…200)х10е-61/°С, поликарбонатные ±50х10е-61/°С . Для конденсаторов с другими видами диэлектрика ТКЕ не нормируется. Допускаемое изменение емкости сегнетокерамических конденсаторов с нелинейной зависимостью ТКЕ приведено в табл. 19.
Изменение емкости керамических конденсаторов с не нормируемым ТКЕ
Таблица 19
Условное обозначение групп | Допускаемое изменение емкости в интервалах температур от —60 до +85 °С | Новое обозначение* | Старое обозначение | |
цвет покрытия | цвет маркировочного знака | |||
Н10 | ± 10 | Оранжевый + черный | Оранжевый | Черный |
Н20 | + 20 | Оранжевый + красный | » | Красный |
Н30 | + 30 | Оранжевый + зеленый | » | Зеленый |
Н50 | + 50 | Оранжевый + голубой | » | Синий |
Н70 | — 70 | Оранжевый + фиолетовый | » | — |
Н90 | — 90 | Оранжевый + белый | » | Белый |
* В случаях, когда для обозначения группы требуется два цвета, второй цвет может быть представлен цветом корпуса.
Источник: В. Присняков. В Помощь Радиолюбителю №109
Метки: [ справка ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Кодовая маркировка конденсаторов
- Таблица основных характеристик процессоров Intel LGA775
- Вход в сервисное меню телевизоров
В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.
Подробнее…
В статье указаны основные параметры двух и четырех ядерных процессоров Intel LGA775, а также их общие и дополнительные характеристики.
Подробнее…
Команды для входа в сервисный режим телевизоров
Для настройки некоторых параметров телевизора, которых нет на обычном пульте или кнопках передней панели телевизора существуют специальные команды для входа в сервисное меню телевизора.
Ранее была статья о входе в сервисный режим некоторых телевизоров. Если Вашей модели там нет, то можете поискать в статье, ниже.
Предупреждение! Только для опытных телемастеров! Перед изменением параметров рекомендуем записать текущие данные для возможного возврата в исходное состояние. Вся представленная информация будет использоваться Вами на свой страх и риск. Автор не несет никакой ответственности за возможные последствия изменений в настройках телевизора.
Подробнее…
Популярность: 21 609 просм.
Как читать паспорт конденсатора
Компоненты EEE, ПАССИВНЫЕ УСТРОЙСТВА
Конденсаторы используются в электронных схемах для широкого спектра применений, включая связь, синхронизацию, фильтрацию, развязку и формирование сигналов. Эти пассивные компоненты бывают самых разных форм, размеров и конструкций, и обычно бывает непросто определить компонент, отвечающий конкретным требованиям приложения. В большинстве электронных схем общая производительность схемы во многом определяется выбором конденсаторов.
Таким образом, определение компонента, соответствующего требованиям приложения, является важным шагом в проектировании электронных схем. Рабочие характеристики любого электронного компонента указаны производителями в технических описаниях изделий. Это делает техпаспорт одним из самых полезных ресурсов для проектировщиков схем и инженеров.
Несмотря на свою полезность, таблицы данных могут содержать много информации, что затрудняет для пользователей извлечение сведений, необходимых для данного компонента. Типовое техническое описание конденсатора содержит следующую информацию о компоненте:
- Рабочие характеристики
- Типичные области применения
- Ограничения компонента
В этом руководстве мы дадим вам советы, которые помогут вам максимально эффективно использовать технические характеристики конденсатора. Итак, где взять нужный техпаспорт? Паспорта конденсаторов обычно доступны на сайте производителя. Кроме того, вскоре вы сможете легко загрузить паспорт любого конденсатора отсюда. Важно дважды проверить номер модели и дату публикации, чтобы убедиться, что вы используете правильный лист технических данных.
Паспорта конденсаторов, как и паспорта других продуктов, различаются по дизайну и компоновке в зависимости от производителя. В этом руководстве мы рассмотрим различные разделы типичного паспорта конденсатора.
ОбзорВ этом разделе приведены характеристики, функции и типичные области применения компонента.
Области примененияБольшинство производителей предоставляют примеры областей применения, для которых можно использовать конденсатор. Этот раздел помогает разработчикам схем легко находить компоненты, подходящие для их приложений. Этот список обычно не является исчерпывающим.
Электрические характеристики В этом разделе представлены электрические параметры, представляющие интерес для разработчиков схем. Некоторые параметры указаны непосредственно в техпаспорте, а другие нет. Важно отметить, что большинство этих параметров приведены для конкретных условий.
Это один из ключевых параметров, который следует учитывать при выборе конденсатора для вашего приложения. Для большинства типов конденсаторов производители указывают характеристики напряжения с точки зрения номинального напряжения, импульсного напряжения, рабочего напряжения, переходного напряжения, обратного напряжения и пульсирующего напряжения. Номинальное напряжение указывает максимальное значение пикового напряжения, которое может быть приложено между клеммами компонента. Это номинальное напряжение обычно указывается производителем на компоненте. Для сравнения, рабочее напряжение определяет диапазон допустимых напряжений, которые могут быть приложены к компоненту без его повреждения.
Емкость В большинстве спецификаций конденсаторов указана емкость компонента с точки зрения номинальной емкости, емкости переменного/постоянного тока и стойкости к заряду-разряду. Подробная информация о том, как емкость компонента зависит от температуры и частоты, обычно приводится в этом подразделе.
У некоторых типов конденсаторов емкость компонента может значительно меняться со временем. Необратимые изменения в основном зависят от характеристик используемого диэлектрического материала. Скорость дрейфа емкости компонента зависит от изменений температуры, которым подвергается компонент. Среднее изменение емкости в диапазоне температур обычно описывается температурным коэффициентом. В большинстве спецификаций эти изменения представлены в виде кривых производительности.
Пример Кривая зависимости емкости от температуры. Источник изображения www.vishay.com
Эквивалентное последовательное сопротивление (ESR) Для типичной схемы эквивалентной цепи эквивалентное последовательное сопротивление представляет собой резистивный компонент цепи. Так же, как емкость и коэффициент рассеяния, этот параметр существенно зависит от изменений температуры и частоты. ESR и коэффициент рассеяния конденсатора тесно связаны. В большинстве спецификаций характеристики ESR компонента представлены в виде кривых производительности.
Основные составляющие полного импеданса конденсатора зависят от технологии конденсатора. Величина импеданса зависит от отдельных реактивных и резистивных компонентов эквивалентной схемы конденсатора. Три фактора — индуктивное сопротивление, емкостное сопротивление и эквивалентное последовательное сопротивление — изменяются в зависимости от рабочей частоты. Последние два также зависят от температуры. В большинстве спецификаций характеристики импеданса конденсатора обычно представлены в виде рабочих характеристик.
Пример Зависимость импеданса от частоты. Источник изображения www.vishay.com
Коэффициент рассеяния (tanδ) Этот электрический параметр описывает соотношение между эффективной мощностью и реактивной мощностью при приложении к компоненту синусоидального напряжения. Если мы рассмотрим типичную схему эквивалентной цепи, этот параметр связывает емкостную составляющую реактивного сопротивления и эквивалентное последовательное сопротивление. Изменение этого параметра в зависимости от частоты и температуры обычно указывается в техническом паспорте, как правило, в виде рабочих характеристик.
Источник изображения: www.vishay.com
Эквивалентная последовательная индуктивность (ESL)ESL — один из ключевых компонентов базовой эквивалентной схемы типового конденсатора. Этот параметр в первую очередь определяется внутренней конструкцией компонента и конфигурацией его клемм. Эквивалентная последовательная индуктивность компонента относительно не зависит от температуры и частоты.
Ток утечки Этот параметр зависит от многих факторов, включая конструкцию компонента, внутреннюю температуру и приложенное напряжение. Время и условия хранения в значительной степени определяют начальный ток утечки компонента. В большинстве спецификаций характеристики тока утечки конденсатора представлены в виде рабочих характеристик.
Ток протекает через устройство при приложении переменного напряжения и эквивалентен среднеквадратичному значению пульсирующего тока. Этот ток вызывает потери мощности и определяет свойства самонагрева компонента. Ожидается, что для большинства конденсаторов разработчик схемы рассчитает максимальный пульсирующий ток.
Некоторые из факторов, которые следует учитывать при определении максимально допустимого значения тока, включают температуру окружающей среды, тепловое сопротивление, эквивалентное последовательное сопротивление и используемые методы охлаждения. В большинстве спецификаций производители указывают номинальное значение пульсирующего тока при определенных температурных и частотных условиях.
Прочность на пробой Этот параметр в значительной степени определяется конструкцией компонента и варьируется от одного типа конденсатора к другому. Для алюминиевых электролитических конденсаторов большинство производителей используют изолирующие втулки для повышения прочности на пробой.
Большинство рабочих параметров конденсатора в значительной степени зависят от температуры, при которой работает компонент. В техпаспорте указывается диапазон температур, для которого предназначен компонент. Он также предоставляет информацию о том, как изменения температуры влияют на другие параметры, обычно в виде кривых производительности.
Другие рабочие характеристики, представляющие интерес для разработчиков схем, включают следующее:
- Сопротивление изоляции
- Вносимое затухание
- Скорость старения
Большинство параметров конденсатора зависят от таких условий, как температура и частота. Для таких параметров производители используют кривые производительности для описания характеристик компонента. Разработчик схемы может определить конкретное значение такого параметра, прочитав значение, соответствующее условиям, в которых компонент будет использоваться.
При проектировании схемы одним из ключевых моментов, который следует учитывать, является размер компонента. Производители предоставляют эту информацию, чтобы вы могли выбрать компонент, который соответствует требованиям к пространству для вашей схемы. Размер обычно указывается как в дюймах, так и в миллиметрах.
Источник изображения: kemet.com
КонструкцияДля некоторых приложений проектировщик схем может быть заинтересован в технологии изготовления компонента. В этом разделе приведены сведения о конструкции, которые могут представлять интерес для разработчиков схем.
Механические нагрузки Если вы собираетесь использовать конденсатор в приложениях, где он может подвергаться ударам и вибрациям, крайне важно учитывать его устойчивость к механическим нагрузкам. Некоторые из параметров, приведенных в технических описаниях, чтобы помочь вам оценить пригодность компонента для такого применения, включают рабочую высоту, вибростойкость и надежность клемм и проводов.
Несоблюдение требований к пайке, установленных производителем, может существенно повлиять на рабочие характеристики конденсатора. Воздействие на конденсатор чрезмерных температур, более длительное время пайки и нанесение избыточного припоя — вот некоторые из факторов, которые могут снизить производительность компонента. Типовой техпаспорт содержит рекомендации по процедуре пайки, условиям и ограничениям пайки, а также рекомендуемые продукты для пайки. Эта информация предоставляется для конденсаторов, требующих пайки.
Источник изображения: www.kemet.com
Монтаж Электронная схема может выйти из строя, если компонент установлен неправильно. Чтобы убедиться, что ваша схема работает оптимально, производители конденсаторов предоставляют рекомендации по монтажу в технических описаниях компонентов. В большинстве случаев предусмотрено несколько рекомендуемых монтажных положений, чтобы обеспечить гибкость конструкции. Всегда важно обращать внимание на предостережения, указанные в техпаспорте, прежде чем пытаться установить компонент. В дополнение к монтажным позициям производители компонентов также указывают рекомендуемые моменты затяжки в этом разделе.
Некоторые типы конденсаторов, например алюминиевые электролитические конденсаторы, выделяют тепло в обмотках. Избыточный нагрев может существенно повлиять на ток пульсаций и срок службы компонента. Для компонентов, которые могут выделять значительное количество тепла, естественной конвекции недостаточно, и для достижения оптимальной производительности необходимо обеспечить внешнее охлаждение. Некоторые из наиболее распространенных методов охлаждения конденсаторов включают использование принудительной вентиляции или радиаторов. Обычно производители указывают в спецификациях, требуется ли внешнее охлаждение.
Рабочие характеристики конденсатора существенно зависят от климатических условий, в которых используется компонент. Одним из наиболее важных условий окружающей среды, которые следует учитывать, является температура. Производитель указывает в техпаспорте, как характеристики компонента изменяются в зависимости от температуры и других условий окружающей среды.
Меры безопасности Некоторые из наиболее распространенных рисков, связанных с использованием конденсаторов, включают опасность поражения электрическим током, вентиляцию и возгорание. Эти риски варьируются в зависимости от технологии конденсатора и технических характеристик данного компонента. Например, алюминиевые электролитические конденсаторы, особенно те, которые предназначены для работы при высоких напряжениях, могут привести к смертельному поражению электрическим током, и с ними следует обращаться с особой осторожностью. Информация о потенциальных рисках, связанных с компонентом, обычно включается в техпаспорт.
Рабочие характеристики большинства типов конденсаторов в значительной степени зависят от того, как компоненты хранятся и как долго. Чтобы свойства вашего компонента не сильно пострадали, вы должны хранить их в соответствии с указаниями производителя. Подробная информация о рекомендуемых условиях хранения и инструкции о том, как использовать компонент после хранения в течение определенного периода времени, обычно приводятся в техническом паспорте.
Источник изображения: tdk.com
Информация об испытаниях Для некоторых конденсаторов производитель может предоставить информацию об испытаниях, чтобы разработчики могли оценить, подходит ли компонент для конкретного применения или нет. Например, для пленочных конденсаторов большинство производителей предоставляют подробные сведения о различных испытаниях, включая испытание на надежность выводов, испытание на сухое тепло, циклическое испытание на влажное тепло, испытание на быстрое изменение температуры, испытание на холод и испытание на влажный нагрев в установившемся режиме.
Для некоторых применений требуются конденсаторы, отвечающие строгим требованиям к производительности и надежности. Эта информация включает в себя методы испытаний и помогает разработчикам схем узнать, соответствует ли компонент конкретным требованиям данной отрасли.
Источник изображения: www.vishay.com
Информация для заказаЭтот раздел помогает разработчику схемы ознакомиться с системой нумерации, используемой производителем. В этом разделе также представлены другие указания производителя, которые могут помочь разработчику схем с легкостью заказывать компоненты.
Источник изображения: kemet.com
Утилизация конденсаторов Некоторые конденсаторы содержат токсичные материалы, поэтому важно обеспечить их правильную утилизацию во избежание загрязнения. Этот раздел помогает проектировщикам схем и инженерам узнать о рисках, связанных с неправильной утилизацией данной конденсаторной технологии, и о том, как их уменьшить.
Прочее
Другие разделы/подразделы, общие для паспортов конденсаторов, включают следующее:
- Информация о ленте и настоящей упаковке
- Маркировка изделия
- Размеры колодки
- Отказ от ответственности
Источник: Блог Capacitor Faks
Автор: Энтони Келли, Capacitor Faks
Рекомендуемый источник изображения: Техническое описание конденсаторов Kemet и AVX
- Автор
- Последние сообщения
doEEEt Media Group
doEEEt media — группа, стоящая за каждым сообщением в этом блоге.
Команда экспертов, которая сообщает вам последние и самые важные новости о рынке EEE Part and Space.
Последние сообщения doEEEt Media Group (посмотреть все)
0 0 голосов
Рейтинг статьи
Предыдущий пост
Внутренний визуальный осмотр деталей Hi-Rel EEE
Следующий пост
Танталовые конденсаторыс низким ESR меняют схемы
Scroll
Объяснение добротности и ESR – Johanson Technology
Одним из наиболее важных параметров при оценке высокочастотного чип-конденсатора является добротность или связанное с ним эквивалентное последовательное сопротивление (ESR). Помимо предоставления ВЧ-компонентов с превосходными характеристиками, JTI стремится предоставлять нашим клиентам точные и полные данные. С этой целью следует более подробное обсуждение вопросов измерения Q и ESR.
Теоретически «идеальный» конденсатор должен иметь ESR 0 (ноль) Ом и быть чисто реактивным без реальной (резистивной) составляющей. Ток, проходящий через конденсатор, опережает напряжение на конденсаторе ровно на 90 градусов на всех частотах.
В реальных условиях ни один конденсатор не идеален, и всегда будет иметь некоторое конечное значение ESR. ESR зависит от частоты для данного конденсатора и является «эквивалентным», поскольку его источником являются характеристики проводящих электродных структур и изолирующей диэлектрической структуры. Для целей моделирования ЭПР представлен как одиночный рядовой паразитный элемент. В прошлые десятилетия все параметры конденсаторов измерялись на стандартной частоте 1 МГц, но в современном мире высоких частот этого далеко не достаточно. Типичные значения для хорошего высокочастотного конденсатора данного номинала могут составлять порядка 0,05 Ом на частоте 200 МГц, 0,11 Ом на частоте 9 МГц.00 МГц и 0,14 Ом на 2000 МГц.
Коэффициент добротности Q представляет собой безразмерное число, равное реактивному сопротивлению конденсатора, деленному на паразитное сопротивление конденсатора (ESR). Значение Q сильно зависит от частоты, так как и реактивное сопротивление, и сопротивление меняются с частотой. Реактивное сопротивление конденсатора сильно зависит от частоты или от значения емкости, поэтому значение добротности может сильно варьироваться. См. уравнения 1 и 2.
Johanson Technology измеряет ESR и Q на резонансной линии Boonton 34A. Испытываемый конденсатор резонирует с индуктивной линией с точно охарактеризованным импедансом и добротностью. Из полученных данных (центральная частота и ширина полосы результирующего пика) выводятся значения Q, ESR и емкости устройства. Этот метод является давним отраслевым стандартом для измерения Q и ESR на радиочастотах. Поскольку этот метод зависит от точности частоты генератора сигналов (которая может быть измерена с чрезвычайной точностью), данные, полученные таким образом, достаточно точны. Поскольку ESR современных конденсаторов становится все ниже, точность даже этого метода приближается к +/- 10% (см. Руководство по эксплуатации Boonton 34A, стр. 2.2). Это по-прежнему самый точный метод измерения добротности и ESR на радиочастотах, доступный в настоящее время. См. рисунок 1 для блок-схемы тестовой установки. См. рисунки 2 и 3 для изображений установки.
Использование данных S-параметров, собранных с помощью векторного анализатора цепей, для получения ESR недопустимо. Основная причина заключается в том, что точность этих данных ограничена точностью анализатора цепей в системе с сопротивлением 50 Ом (типичная калибровка амплитуды ± 0,05 дБ недостаточно точна в области малых потерь конденсатора, которая может 0,01 дБ). Использование данных Q/ESR, собранных с измерителя LCR, также неприемлемо для этих высокодобротных устройств.
