Что такое конденсаторы безопасности X и Y
Конденсаторы безопасности X и Y — это специальные типы конденсаторов, которые используются в электронных устройствах для обеспечения безопасности и подавления электромагнитных помех. Их главное отличие от обычных конденсаторов заключается в том, что они разработаны таким образом, чтобы при выходе из строя не вызывать опасности поражения электрическим током или возгорания.
Основные особенности конденсаторов безопасности X и Y:
- Способность выдерживать высокие импульсные напряжения
- Самовосстанавливающаяся конструкция при пробое
- Низкий ток утечки
- Соответствие международным стандартам безопасности
- Специальная маркировка с указанием типа и параметров
Типы и характеристики конденсаторов X
Конденсаторы типа X предназначены для подключения между фазным и нейтральным проводами сети переменного тока. Они подавляют дифференциальные помехи.
Существует три класса конденсаторов X:
- X1 — для пиковых импульсных напряжений от 2.5 до 4 кВ
- X2 — для пиковых импульсных напряжений до 2.5 кВ
- X3 — для пиковых импульсных напряжений до 1.2 кВ
Типичные характеристики конденсаторов X:
- Емкость: от нескольких нФ до единиц мкФ
- Номинальное напряжение: 250-275 В AC
- Прямоугольная или цилиндрическая форма корпуса
- Чаще всего используются пленочные конденсаторы
Типы и характеристики конденсаторов Y
Конденсаторы типа Y предназначены для подключения между первичными и вторичными цепями или между токоведущими частями и землей. Они подавляют синфазные помехи.
Существует четыре класса конденсаторов Y:
- Y1 — для номинальных напряжений от 250 В, пиковое импульсное напряжение более 8 кВ
- Y2 — для номинальных напряжений 150-300 В, пиковое импульсное напряжение более 5 кВ
- Y3 — для номинальных напряжений до 250 В
- Y4 — для номинальных напряжений до 150 В, пиковое импульсное напряжение 2.5 кВ
Типичные характеристики конденсаторов Y:
- Емкость: от единиц пФ до нескольких нФ
- Чаще всего используются керамические конденсаторы
- Плоская дисковая или цилиндрическая форма
- Синий или желтый цвет корпуса
Основные области применения конденсаторов безопасности
Конденсаторы X и Y широко используются в различных электронных устройствах для обеспечения безопасности и электромагнитной совместимости.
Применение конденсаторов X:
- Подавление дифференциальных помех во входных цепях источников питания
- Фильтрация высокочастотных помех в сетевых фильтрах
- Защита от импульсных перенапряжений в сети
- Снижение уровня электромагнитных помех, излучаемых устройством
Применение конденсаторов Y:
- Подавление синфазных помех между первичными и вторичными цепями
- Отвод токов утечки на землю в импульсных источниках питания
- Обеспечение изоляции между сетью и корпусом устройства
- Снижение емкостной связи между обмотками трансформаторов
Как правильно выбрать конденсатор безопасности
При выборе конденсатора X или Y необходимо учитывать следующие факторы:
- Напряжение сети и требуемый класс безопасности (X1/X2/X3 или Y1/Y2/Y3/Y4)
- Максимальное рабочее напряжение конденсатора
- Требуемую емкость для эффективного подавления помех
- Частотный диапазон подавляемых помех
- Максимально допустимый ток утечки
- Климатическое исполнение и диапазон рабочих температур
- Наличие необходимых сертификатов безопасности
Важно выбирать конденсаторы только от проверенных производителей, имеющих все необходимые сертификаты качества и безопасности.
Ключевые производители конденсаторов безопасности
На рынке представлено множество производителей конденсаторов X и Y. Вот некоторые из наиболее известных и надежных:
- EPCOS (TDK)
- Vishay
- Kemet
- Murata
- Panasonic
- Wima
- Yageo
При выборе производителя следует обращать внимание на наличие сертификатов UL, VDE, CQC и других международных стандартов безопасности.
Маркировка конденсаторов безопасности
Конденсаторы X и Y имеют специальную маркировку, которая содержит важную информацию о их параметрах и характеристиках:
- Тип конденсатора (X1, X2, Y1, Y2 и т.д.)
- Номинальное напряжение
- Емкость
- Допуск емкости
- Максимальная рабочая температура
- Класс воспламеняемости
- Знаки сертификации (UL, VDE, CQC и др.)
Почему конденсаторы X и Y называются специальными конденсаторами? — Знания
Конденсатор безопасности
Причина, по которой предохранительные конденсаторы называются правилами техники безопасности, заключается в том, что они используются в таких случаях: после выхода конденсатора из строя он не вызовет поражения электрическим током и не поставит под угрозу личную безопасность. Конденсаторы безопасности включают конденсаторы X и Y. Отличие обычных конденсаторов в том, что даже после отключения внешнего источника питания внутренний заряд, накопленный в обычных конденсаторах, сохраняется в течение длительного времени, а предохранительные конденсаторы не появляются. проблема. Большинство предохранительных конденсаторов синего, желтого, серого и красного цвета.
1. Конденсатор безопасности X
Конденсатор X подключен к двум линиям силовой линии, то есть между» LN" ;. Конденсатор X может подавлять помехи в дифференциальном режиме. Обычно используются металлизированные пленочные конденсаторы емкостью мкФ.
Конденсаторы X в основном квадратные, что по форме напоминает коробку. На его поверхности обычно нанесены знаки сертификации безопасности, выдерживаемое напряжение (обычно AC300V или AC275V), в соответствии со стандартами и другой информацией. Хотя конденсаторы X представляют собой тип конденсаторов CBB, не каждый конденсатор CBB может использоваться в качестве конденсаторов X и должен соответствовать стандартам безопасности.
2. Защитный конденсатор типа Y

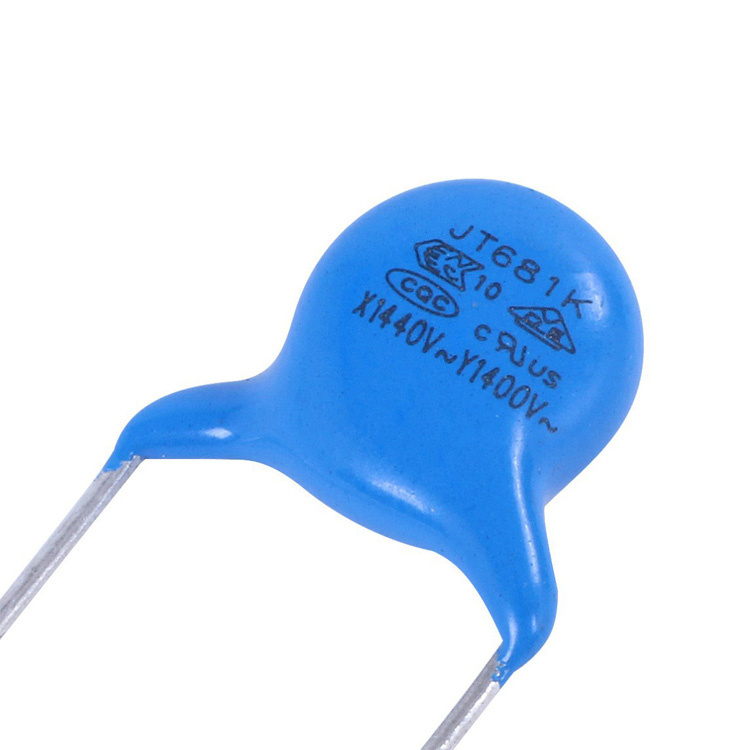

Конденсаторы типа Y обычно представляют собой керамические конденсаторы, которые обычно появляются группами. Большинство из них имеют сплющенный вид с синим цветом, который может подавлять синфазные помехи. Емкость Y-конденсатора нФ. Из-за ограничения тока утечки емкость Y не может быть большой. Конденсаторы типа Y в основном подходят для изоляции. Согласно стандарту IEC, минимальный электрический зазор продуктов Y1 составляет 8,0 мм, а электрический зазор продуктов Y2 — не менее 6,3 мм. В качестве изолирующих изделий безопасное расстояние должно быть достаточным, чтобы избежать дуги при приложении высокого напряжения.
Выбор конденсатора безопасности
1. Выбор давления
Конденсаторы безопасности типа X делятся на три типа по выдерживаемому напряжению: X1, X2 и X3. Допустимые пиковое импульсное напряжение и уровни перенапряжения в классе безопасности предохранительных конденсаторов: 2,5 кВ ＜ X1≤4,0 кВ, X2≤2,5 кВ, X3≤1,2 кВ.
Уровень безопасности предохранительного конденсатора Y-типа: Y1≥250V, допустимое пиковое импульсное напряжение> 8кВ; 150V≤Y2≤300V, допустимое пиковое импульсное напряжение> 5 кВ, Y4 2,5 кВ
В разных схемах выбираются предохранительные конденсаторы с разным выдерживаемым напряжением, которое не может быть слишком большим или слишком маленьким. Для конденсаторов X часто используются конденсаторы X2.
2. Тип сертификации
Независимо от компонентов, если они формальные, они должны быть сертифицированы. Сертификация безопасности также включает в себя сертификацию безопасности продукции, экологическую сертификацию и энергетическую сертификацию.
В разных странах действуют разные правила безопасности, некоторые требуют обязательной сертификации, и существует множество сертификатов, таких как сертификация CQC в Китае, сертификация VDE в Германии, сертификация UL в США, сертификация ENEC в Европейском союзе, сертификация KC в Южной Корее, и т. д. При выборе предохранительных конденсаторов следует выбирать разные сертифицированные компоненты для разных случаев и стран.
Применение конденсатора безопасности
Применение предохранительных конденсаторов очень широко, они широко используются в мелкой бытовой технике, энергетической продукции, электромеханических двигателях, светодиодном освещении, зарядных устройствах, источниках бесперебойного питания и т. Д.
1. Применение конденсатора безопасности X
● Подавление электромагнитных помех.
Защита от электромагнитных помех — наиболее распространенная функция конденсаторов X. Обычно между нейтральным проводом и токоведущим проводом подключаются два контакта. Он подходит для высокочастотных цепей постоянного и переменного тока, импульсных цепей связи и перемычек, которые могут выдерживать удары перенапряжения.
Обычно используется параллельно с резистором, цель состоит в том, чтобы разрядить заряд;
● RC понижающий
Понижение сопротивления-емкости также часто используется в конденсаторах X, особенно для недорогих продуктов. Принцип работы понижающего конденсатора заключается в использовании емкостного реактивного сопротивления, генерируемого конденсатором при определенной частоте сигнала переменного тока, для ограничения максимального рабочего тока. В то же время резистивный элемент включен последовательно с конденсатором, и напряжение, получаемое на обоих концах резистивного элемента, и потребляемая им мощность полностью зависят от характеристик резистивного элемента. Следовательно, емкостное понижение на самом деле является использованием емкостного реактивного сопротивления для ограничения тока, а конденсатор фактически играет роль в ограничении тока и динамическом распределении напряжения между конденсатором и нагрузкой. Как показано ниже
● Фильтр
Конденсаторы безопасности X2 могут использоваться как фильтры постоянного тока и могут использоваться параллельно.
2. Конденсатор безопасности Y
Многие изолированные импульсные источники питания используются для добавления Y-конденсаторов на первичной и вторичной обмотках, чтобы создать контур для синфазного тока вторичной обмотки и первичной обмотки, чтобы уменьшить влияние синфазного тока на выход. Конденсатор Y включен последовательно между высоковольтной землей и низковольтной землей. Иногда два Y-конденсатора используются последовательно для увеличения выдерживаемого напряжения между высоковольтной землей и низковольтной землей. Иногда выдерживаемого напряжения недостаточно, что приводит к соблюдению правил техники безопасности. Конденсатор не может передать выдерживаемое напряжение. В качестве Y-образных конденсаторов можно выбрать высоковольтные керамические конденсаторы. Конденсаторы типа Y обычно подключаются в четырех ситуациях:
● Входная клемма образует фильтр с катушкой индуктивности синфазного режима, а L и N добавляются к PE соответственно;
● Подключите положительный и отрицательный полюсы большого накопительного конденсатора к PE;
● Выходной конец добавлен к PE;
● Первичная и вторичная стороны трансформатора соединены поперек.
