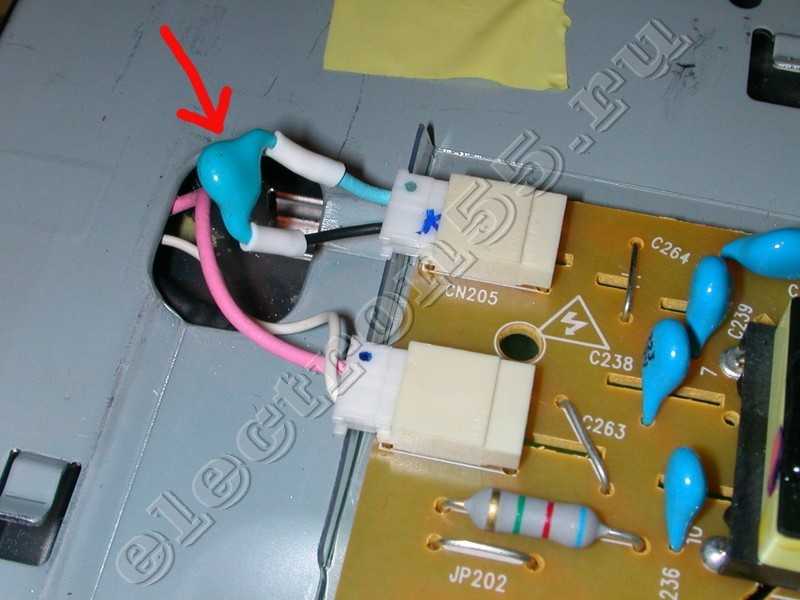

Конденсатор вместо лампы подсветки монитора. Ремонт подсветки ЖК-монитора: замена ламп CCFL на светодиоды своими руками

Как заменить лампы CCFL на светодиодную подсветку в старом ЖК-мониторе. Какие комплектующие потребуются для модернизации. Пошаговая инструкция по разборке монитора и установке светодиодных лент. На что обратить внимание при подключении нового драйвера подсветки.

Почему стоит заменить CCFL-лампы на светодиоды в старом мониторе

Замена ламп CCFL (Cold Cathode Fluorescent Lamp) на светодиодную подсветку в старом ЖК-мониторе имеет ряд преимуществ:

  • Увеличение срока службы подсветки — светодиоды работают значительно дольше ламп CCFL
  • Снижение энергопотребления монитора
  • Улучшение качества и яркости изображения
  • Возможность регулировки яркости в более широком диапазоне
  • Отсутствие вредной ртути, которая содержится в лампах CCFL

При этом затраты на модернизацию относительно невелики, а сама процедура замены вполне доступна для самостоятельного выполнения при наличии базовых навыков работы с электроникой.

Необходимые комплектующие для замены подсветки

Для модернизации подсветки монитора потребуются следующие компоненты:


  • Светодиодные ленты подходящей длины
  • LED-драйвер для питания светодиодов
  • Провода для подключения
  • Двусторонний скотч для крепления лент
  • Паяльник и припой

Светодиодные ленты следует выбирать с учетом диагонали экрана. Для мониторов до 24 дюймов обычно достаточно одной ленты длиной 50-60 см. Драйвер должен обеспечивать стабильный ток для питания светодиодов.

Пошаговая инструкция по разборке монитора

Процесс разборки может отличаться для разных моделей, но в общем случае включает следующие шаги:

  1. Отключите монитор от сети и снимите подставку
  2. Снимите заднюю крышку корпуса, обычно она крепится на защелках по периметру
  3. Отсоедините шлейфы и провода, соединяющие платы
  4. Извлеките блок питания и инвертор
  5. Аккуратно снимите переднюю рамку дисплея
  6. Открутите крепления ЖК-матрицы и извлеките ее
  7. Снимите отражающие и рассеивающие пленки с задней части матрицы

При разборке соблюдайте осторожность, чтобы не повредить хрупкие детали. Рекомендуется делать фото на каждом этапе для облегчения последующей сборки.


Демонтаж старых ламп CCFL

После разборки монитора необходимо аккуратно извлечь старые лампы подсветки:

  • Отсоедините разъемы ламп от инвертора
  • Осторожно вытащите лампы из пазов в корпусе подсветки
  • Проверьте состояние отражателя и рассеивателя, при необходимости очистите их

При работе с лампами CCFL соблюдайте осторожность — они содержат вредную ртуть. Утилизируйте старые лампы в соответствии с правилами обращения с опасными отходами.

Установка и подключение светодиодных лент

Теперь можно приступать к монтажу новой светодиодной подсветки:

  1. Подготовьте светодиодную ленту нужной длины, при необходимости укоротите ее по меткам
  2. Приклейте ленту на двусторонний скотч в места установки ламп CCFL
  3. Припаяйте провода к контактным площадкам ленты
  4. Подключите провода к выходу LED-драйвера согласно схеме
  5. Закрепите драйвер внутри корпуса монитора

Убедитесь, что светодиоды равномерно освещают всю площадь экрана. При необходимости откорректируйте положение ленты.

Подключение драйвера подсветки к блоку питания монитора

Для питания LED-драйвера можно использовать напряжение с блока питания монитора:


  • Найдите выход 12В на плате блока питания
  • Припаяйте провода от входа драйвера к этой линии
  • Подключите общий провод (GND) драйвера к минусу блока питания
  • Изолируйте все соединения

Некоторые драйверы требуют дополнительного подключения сигнала включения и регулировки яркости. Эти линии нужно подключить к соответствующим выводам на плате управления монитора.

Сборка монитора и проверка работоспособности

После установки новой подсветки можно приступать к сборке монитора в обратном порядке:

  1. Установите на место ЖК-матрицу и закрепите ее
  2. Подключите шлейфы и провода к платам
  3. Установите блок питания и другие компоненты
  4. Закройте корпус задней крышкой

Перед окончательной сборкой рекомендуется проверить работу подсветки, подключив монитор к компьютеру. Убедитесь в равномерности освещения и отсутствии мерцания. При необходимости откорректируйте настройки яркости.

Возможные проблемы при замене подсветки и их решение

При модернизации подсветки могут возникнуть следующие сложности:


  • Неравномерное освещение экрана — проверьте положение светодиодной ленты
  • Мерцание подсветки — замените драйвер на более мощный
  • Отсутствие регулировки яркости — подключите цепь управления драйвера
  • Выход из строя блока питания — проверьте совместимость по току и напряжению

В большинстве случаев проблемы решаются корректировкой подключения или заменой комплектующих. При затруднениях обратитесь за консультацией к специалисту.

Преимущества модернизированного монитора

После успешной замены подсветки вы получите обновленный монитор со следующими улучшениями:

  • Повышенная яркость и контрастность изображения
  • Отсутствие мерцания и равномерная подсветка
  • Увеличенный срок службы — до 50 000 часов
  • Сниженное энергопотребление
  • Возможность тонкой регулировки яркости

Модернизация подсветки позволяет значительно продлить срок службы старого монитора, улучшив при этом качество картинки. Это хороший способ сэкономить на покупке нового устройства.


Комплект для замены CCFL ламп в старом мониторе на светодиоды


Всем привет! В этом обзоре я расскажу как переделать монитор до 24″ на светодиодную подсветку. Для этого давно было заказано комплекты из светодиодных линеек и преобразователя, поэтому ссылка на первого попавшегося продавца. Ищите того, кто хорошо упаковывает)
Переделывать буду монитор Benq q7t4.

Итак, монитор перестал включаться. Для начала разберем и внешне посмотрим на блок питания.
Разбирается каждый монитор по разному, обычно на защелках. В моем случае винты + защелки.

Внешне все хорошо, но предохранитель сгорел. На фото я его заменил.

Дело оказалось в транзисторе на радиаторе — из-за него было кз. Меняем.

Решил проверить высоковольтный конденсатор и не зря — его тоже под замену

Монитор стал включаться, но лампы на секунду загорались и бп уходил в защиту. При отключении всех ламп защита не срабатывала.
Будем менять подсветку.
Для её замены нужно разобрать матрицу. Разборка у многих матриц идентична
Снимаю шасси. Для этого по бокам откручиваю винты.

Снимаю защиту главной платы.

Снимаю металлическую рамку, которая держит саму матрицу. Она по периметру держиться на защелках

Теперь аккуратно снимаем плату с посадочных мест и оставляем её висеть на шлейфах. Аккуратно, не порвите их!

Теперь переворачиваем, придерживая матрицу, что бы она не вывалилась. Она еще бывает чуть приклеена к пластиковой рамке, но это не мешает ее снятию.

Снимаем матрицу и откладываем в чистое место. Я положил на бумагу a4.

Теперь снимаем пластиковую рамку, она держится на защелках. В углу она у меня сломалась, ничего страшного

Далее идут светорассеивающие пленки и оргстекло. Пленки можно и не убирать. Я снял стекло вместе с ними.

Снимаем корпус ламп

Вытаскиваем сами лампы

Сама линейка со светодиодами рассчитана для установки в монитор с диагональю до 24″. Для установки в мониторы с меньшей диагональю нужно её укорачивать.
Для этого с обратной стороны есть метки.

Кусачками откусываем лишнее и клеим на 2-сторонний скотч. Я использовал узкий скотч 0,3 мм толщиной

Теперь собираем все в обратном порядке. Следим, что бы под пленки не попала грязь. Иначе её будет хорошо видно на светлом фоне.
Теперь осталось подключить сам преобразователь к блоку питания.

Итак, справа находится контакты для подключения.
VIN — питание подсветки.
ENA — данный контакт отвечает за включение/выключение
DIM — на этот контакт должен приходить аналоговый сигнал регулировки яркости с основной платы.
GND — общий

Итак, найти питание совсем не сложно. Нужно найти место, где заходит напряжение для питания для инвертора. Я выпаял предохранитель инвертора (указано стрелочкой), тем самым полностью обесточив его, и подпаял + контакт преобразователя. Ну и ненужные детали выпаял — они все равно теперь не нужны для работы.

Теперь нужно найти контакты включения и регулировки яркости на плате. Для этого смотрим схему.
Они находятся на разъеме, к которому подключается главная плата монитора.
BRT_ADJ — регулировка яркости
BL_ON — вкл/выкл

Находим их на плате, узнаем с помощью мультиметра с какой стороны разъема 1 контакт.
Ну и подпаиваем провода к нужным контактам.

Теперь осталось подключить светодиодные ленты и приклеить преобразователь в свободном месте внутри монитора.
ВНИМАНИЕ! По хорошему надо было проверить светодиоды до установки в монитор, но я как то про это забыл. Мне повезло, а у Вас может несколько светодиодов и не загореться. Поэтому всегда проверяем до установки.

Итак, монитор собран, включен. Все заработало, разве что инвертирована регулировка яркости (т.е на 0 — это макс яркость, 100 — минимальная). Но это совсем не критично.

Никаких засветок/неравномерностей нет, хотя на фото кажется обратное. Но это не так! Разве что цветовой оттенок не теплый. Но это можно исправить настройками в мониторе.

Другие цвета

Вот таким недорогим способом можно отремонтировать монитор, у которого отслужили свое CCFL лампы.
Спасибо за внимание!

Планирую купить +127 Добавить в избранное Обзор понравился

+129 +213

Второй шанс или как я нестандартно чинил монитор / Хабр

Недавно один мой знакомый попросил меня глянуть что с его старым монитором. Монитор к тому времени уже год как стоял под столом мертвым грузом. Диагноз — монитор не работает. Мы подключили его для теста к системнику и он сразу проявил свои симптомы: моритор тускло показывает изображение и через 5 секунд гаснет.

Было несколько предположений и одно из них что глючит инвертор высокого напряжения из-за пересыхания электролитических конденсаторов. Немного погуглив про данный монитор (LG FLATRON L1752S), я нашел информацию про подобные случаи и похожие проблемы. Однако, как оказалось, там еще могут глючить выходные транзисторы.


Взяв монитор домой, я дал обещание посмотреть что с ним, и по возможности починить. Разборка монитора не оказалась сложной (сори, не сфоткал процесс). Пару пластиковых защелок (по периметру корпуса), несколько открученых винтов и перед моим взором предстали внутренности:

Сразу же поясню что и где на фото. Сверху слева, на картонной коробке, лежит сама матрица монитора, под которую я заботливо подложил экструдированный пенопласт для безопасности. Сверху справа лежит задняя часть от корпуса, на котором лежит плата с кнопками. Снизу слева лежит модуль подсветки монитора. В нем, как потом оказалось, лампы подсветки, отражатель из оргсекла и 3 шт матовых рассеювающих пленки. Снизу справа железное шасси на котором лежит железная рамка монитора с верней частью корпуса и две платы.

Платы соединяют шлейфы. Плата, та что поменьше, отвечает преобразования полученого сигнала в понятный модулю матрицы. Плата, та что побольше, блок питания для меньшей платы, а также преобразовывает низкое напряжение в высокое, для питания ламп подсветки. Первое что бросилось в глаза — вздутые электролитические конденсаторы на плате инвертора. По этому они сразу были заменены на хорошие:

На фото новые (фото старых забыл сделать) конденсаторы черного цвета возле темно зеленых. Подключил подсветку монитора к инвертору и подал питание на инвертор…

… и чуда естественно не произошло, симптомы повторились (сорри за качество фото и видео — снимал на электрочайник):

Тогда я вспомнил правило RTFM («если у вас что-то не получается, почитайте это очень увлекательный мануал»). Первым делом я нагуглил схему инвертора данного монитора и начал ее изучать на предмет возможных поломок:

Как оказалось в схеме инвертора есть защита, которая прекращат подачу высокого напряжения если лампы подсветки не в порядке:

И тут я понял что что-то не то с самими лампами (а я то думал раз подсетка загорается — значит они впорядке) а не с инвертором. Попробовал тестером их «прозвонить на обрыв» — оказалось что они не имеют нити накала и вообще никак не звонятся. Акуратно разобрав модуль подсветки я был шокирован — две лампы (верхние) из четырех сгорели. И не просто сгорели, а даже оплавились. При этом они немного «поджарили» отражатель из оргстекла. Лампы были извлечены (забыл сфоткать) и сразу выброшенны в мусорку.

Пришлось думать как обмануть защиту инвертера, чтобы она не выключала подачу высокого напряжения на оставшиеся в живых лампы. Логика подсказывала что нужно как-то нагрузить инвертор вместо сгоревшей лампы. Техническое образование (не зря 5 лет учился) помогло найти решение. Решение было весьма оригинальным и в тоже время очень простым. В качестве нагрузки были использованы резисторы номиналом в 2кОм. Почему именно такое а не другое сопротивление спросите вы? Отвечу — поскольку я прикинул что напряжение врядли превышает 1000 В, то максимальный ток который будет протекать через «обманку» не больше 0,5 А (по закону Ома):

1000 В / 2000 Ом = 0,5 А

Собрав тестовую «обманку», включил ненадолго монитор…

… и подсветка уже не гасла чарез 5 сек. Подождав еще пару секунд, я выключил питание и потрогал на ощупь «обманку» — она была холодной, возможно угадал с максимальным сопротивлением нагрузки. Решил проверить долговременный режим роботы — оказалось что резисторы совсем не грелись:

Собрать матрицу с подсветкой в единое целое не составило большого труда и после включения радости не была предела:

Надпись гласила «CHECK SIGNAL CABLE», ну что же, подключил кабель и снова включил монитор. Появилась другая надпись — «POWER SAVING MODE»…

… и монитор перешел в ждущий режим (подсветка погасла, светодиод вместо синего стал желтым):

Все логично — сигнала нет, и монитор гаснет. Подключаю нетбук и смотрю изображение:

Прокрутка странице не глючит, значит плата управления целая. После этого проверил отображение видео:

Тоже никаких глюков, монитор работает корректно. Собираю монитор (с использованием Синей Изоленты) обратно в корпус, не забыв при этом подклеить «обманку» на стенку корпуса:

Тестовый прогон после сборки:

Монитор гонялся в течении трех часов и при этом он работал отлично. Через пару дней прогона, отремонтированный монитор вернется счасливому хозяину.

Линк на фото большего размера

plus.google.com/photos/103556148169798229706/albums/5887003502987344177?authkey=CKrnvKjz4YLlSw

P.S. Статья, набиралась ночью, возможны граматические ошибки, напишите где ошибка и я исправлю. Кстати, администраторы (модераторы) или кто может — перенесите плиз этот пост в «DIY или Сделай Сам». Спасибо. Большое спасибо, тому кто дал инвайт, к сожалению не знаю где можно посмотреть имя этого пользователя, что бы тут его упомянуть…

Кстати, в процесе теста обманки было обнаружен интересный глюк. Когда модуль подсетки и платы лежали на полу (ламинат), а не на картонных коробках — подсветка не гасла без подключеной «обманки»:

Думаю что тут влияла паразитная емкостная нагрузка, но как именно это происходило — затрудняюсь ответить…

P.P.S. Уже после ремонта я нагуглил очень похожую поломку:
remont-aud.net/forum/23-19934-1
Если кому интересны другие возможные поломки подсветки мониторов, вот немного информации:
shadowsshot.ho.ua/docs012.htm
Кстати, вот еще один возможный вариант решения проблем сгоревших ламп подсветки:
dung.com.ua/hardware/3376-led-podsvetka-monitora-svoimi-rukami-12-foto.html

РЕШЕНО: Где схема инвертора в iMac конца 2012 года? — iMac Intel 21.

5″ EMC 2544

Hi

примерно через пять лет после покупки мой iMac конца 2012 года (EMC 2544) внезапно почернел с дымом (!), выходящим вверху. Apple сначала диагностировала сломанный блок питания, а позже заявил о некоторых дополнительных (неуказанных) повреждениях, вернув машину без предложения ремонта (ну, купить новую…)

Вскрыв машину, я обнаружил, что блок питания не поврежден и работает, но механически поврежден SMD-конденсатор на логическая плата рядом с двумя разъемами дисплея. Конденсатор был разбит, при включении Mac производились пары и искры, которые проедали область, обуглившую печатную плату. Неприятное зрелище. Я удалил мертвый конденсатор, очистил уголь , заклеил плату эпоксидной смолой и припаял на место новый конденсатор (пайка SMD — это весело…) К моей величайшей радости, Mac теперь запускается без огня и дыма, а четыре зеленых светодиода на плате загораются всё хорошо. Однако: дисплей остается черным. Во-вторых, внешний дисплей (подключенный через преобразователь Thunderbolt-HDMI) работает отлично. И Системные настройки (Дисплеи) показывают черный внутренний дисплей! Это заставляет меня думать, что внутренний дисплей все еще исправен, но искры убили инверторную схему подсветки ЖК-дисплея.

Наконец-то мой вопрос: где инвертор для дисплея?? В предыдущих iMac это была отдельная плата. В модели «конца 2012 года» плата инвертора отсутствует. Я думаю, что схема инвертора теперь является частью логической платы. Кто-нибудь сейчас больше об этом? А может знаете как распознать такую ​​схему и дефекты в ней? Любое указание и помощь высоко ценятся.

С наилучшими пожеланиями в 2017 году

Ciderman

Edit1:

добавлено два изображения (@oldturkey03, спасибо, что указали, как это сделать!). На первом изображении показано место дефекта, на втором — разбитый конденсатор и его характеристики. Я удалил сломанный плюс неповрежденный чуть выше него, чтобы иметь возможность идентифицировать его. Затем я заменил оба на одиночный SMD-конденсатор двойной емкости (4,7 мкФ), так как исходные два были соединены параллельно. Припаять только один компонент SMD в поврежденной области было проще, чем припаять два.

@danj System Prefs на внешнем мониторе ДЕЙСТВИТЕЛЬНО показывает черный внутренний дисплей (в дополнение к внешнему), что заставляет меня думать, что внутренний дисплей не поврежден, и перегорела только какая-то вспомогательная цепь.

Насколько я понимаю, подсветка ЖК-монитора обеспечивается либо электролюминесцентной панелью ELP, либо светодиодами. Для ELP требуется инвертор для обеспечения напряжения переменного тока, тогда как светодиоды работают от постоянного тока. Мне не удалось найти подробную информацию о подсветке для этого конкретного монитора, поэтому я предположил, что она будет похожа на более старые модели iMac с инвертором. @ oldturkey03 Вы уверены, что в этом случае используется светодиодная подсветка? Если да, то я перестаю искать инвертор.

Правка 2:

добавлено третье изображение, показывает поврежденную область после ремонта: профрезерованы некоторые каналы в печатной плате, чтобы удалить обугленный материал, залиты эпоксидной смолой для обеспечения изоляции, впаян новый конденсатор 4,7 мкФ/25 В на место. Согласно схеме, предоставленной @oldturkey03 (бесконечное спасибо!) 25 В слишком низкое, должно быть 100 В!

Редактировать 3:

Добавлено четвертое изображение, показывает поврежденную область после повторного ремонта: неправильный конденсатор 4,7 мкФ/25 В был заменен двумя правильными конденсаторами 2,2 мкФ/100 В (совмещены сбоку). Так как я не смог найти их в пакете 1206, я использовал немного больший пакет 1210. Недостаток дисплея не изменился: внутренний дисплей остается черным, но показывает правильное изображение при освещении фонариком. Показания напряжения на конденсаторах показывают 0 В, что указывает на короткое замыкание. Поскольку я не могу сопоставить фактические компоненты на плате со схемой, предоставленной @oldturkey03, а также понятия не имею, что измерять на любой доступной контрольной точке, я буду считать эту лошадь коматозной и просто использую внешний монитор.

Место повреждения

до ремонта

после 1-го ремонта: два оригинальных 2,2 мкФ/100 В заменены на один конденсатор 4,7 мкФ/25 В

после 2-го ремонта: два оригинальных 2,2 мкФ/100 В 1206 заменены на два одинаковых номинал конденсаторов немного больше 1210 упаковка

Редактировать 4:

@oldturkey03 Спасибо за помощь! Ниже приведены еще два изображения идентичной области платы сзади и спереди до любых попыток ремонта (для ориентации: отверстие под болт на обоих изображениях одинаковое; внизу справа и внизу слева показаны одинаковые торцевые углы платы). Я надеюсь, что они охватывают достаточно места для идентификации компонентов на схеме. Что касается проблемы с оборванными дорожками: до сих пор я рассматривал плату как имеющую только один медный слой с каждой стороны, с черным защитным покрытием, покрывающим все. Я ошибаюсь, на каждой стороне печатной платы действительно есть два медных слоя? Кроме того, правда ли, что на схеме показано несколько вариантов отдельных участков схемы, а это означает, что не все, что показано на схеме, на самом деле присутствует на печатной плате?

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 5

Отмена

РЕШЕНО: Проблемы с подсветкой, вот как я исправил свою проблему! — Apple LED Cinema Display

@John & Io Nut

У меня есть 24-дюймовый светодиодный киноэкран 2009 года выпуска, и у меня возникла проблема, заключающаяся в том, что экран гаснет после 1-секундной вспышки изображения (вероятно, сигнал драйвера светодиода отключается). Я собирался попробуйте решение обхода выше для входа привода 3,3 В, но затем хотел сначала спросить, может ли та же проблема с полосой подсветки быть и на моем светодиодном дисплее, потому что я не хотел бы потерять возможность затемнения дисплея.

Итак, я разобрал ЖК-панель LG в поисках светодиодной ленты Notorius, см. фотографии:

Разборка ЖК-дисплея:

Рамка ЖК-дисплея,

Панель подсветки,

Пластиковая рамка,

Стекло панели,

Задняя панель,

Наконец-то приступаем к светодиодной ленте 900 03

Итак, я перепаял разъем светодиода (просто добавил к нему немного припоя и снова тщательно нагрел 5 контактов), но моя проблема все еще сохраняется, светодиодная полоса быстро мигает только во время подключения порта дисплея. Я подумываю провести некоторые логические измерения сегодня вечером с помощью моего осциллографа для драйвера светодиода, но исправление для обхода 3,3 В начинает звучать заманчиво (все еще пытаюсь выяснить настоящую причину этого сбоя, и я должен признать, что неисправность светодиодной полосы кажется мне более правдоподобной из-за выключения светодиода сигнала привода после односекундного мигания. 0003

@io nut

Я немного улучшил дисплей, но причина ошибки до сих пор не ясна.

Внезапно светодиоды решили снова загореться.

Я убежден, что это как-то связано с горизонтальным расположением моей установки. Пока горит, я быстро проверил светодиоды и понял, что светодиод №. 27,30,40 и 60 выбыли. На следующий день, когда я включил дисплей, фоновая подсветка снова не загорелась.

Я подумал, что это может быть как-то связано с заземлением, и попытался подключиться к порту дисплея без кабеля USB. Не влияет на включение светодиодов с другим USB-разъемом и/или разъемом питания или без них. Я понял, что яркость светодиодного киноэкрана нельзя отрегулировать без USB-кабеля, подключенного к моему macbook pro.

Схема светодиодной подсветки 2/3 светодиода.

Схема светодиодной подсветки каждого третьего светодиода

Итак, после всех модов мой дисплей снова работает. В итоге я поменял только 9 конденсаторов (по 3 шт каждого из черных на фото, оранжевые у меня еще оригинальные) на блоке питания,

и перепаял разъем светодиодной ленты,

дополнительно собрал и собрал дисплей несколько раз (ослабленные разъемы).
