Конденсаторы керамические маркировка. Маркировка и условные обозначения конденсаторов: полное руководство

Какие существуют системы маркировки конденсаторов. Как расшифровать маркировку SMD конденсаторов. Какие бывают типы конденсаторов и их условные обозначения на схемах. Как определить емкость и другие параметры конденсатора по маркировке.

Основные системы маркировки конденсаторов

Маркировка конденсаторов может сильно различаться в зависимости от типа компонента, производителя и года выпуска. Существует несколько основных систем маркировки:

• Буквенно-цифровая маркировка полного наименования
• Цветовая кодировка
• Кодированная маркировка емкости и допуска
• Маркировка SMD конденсаторов

Рассмотрим каждую из этих систем подробнее.

Буквенно-цифровая маркировка полного наименования

Такая маркировка обычно наносится на корпус конденсатора и содержит следующую информацию:

• Тип конденсатора (К — постоянной емкости, КТ — подстроечный, КП — переменной емкости)
• Группа по материалу диэлектрика (10 — керамические, 50 — оксидно-электролитические и т.д.)
• Регистрационный номер типа конденсатора
• Номинальное напряжение
• Номинальная емкость
• Допуск емкости
• Климатическое исполнение

Например, маркировка К50-35-450В-100мкФ±20% расшифровывается как:

• К50 — оксидно-электролитический алюминиевый конденсатор
• 35 — регистрационный номер типа
• 450В — номинальное напряжение
• 100мкФ — номинальная емкость
• ±20% — допуск емкости

Цветовая кодировка конденсаторов

Цветовая маркировка применяется в основном для керамических и пленочных конденсаторов малой мощности. Принцип кодировки аналогичен маркировке резисторов:

• Первые две полосы — значащие цифры емкости
• Третья полоса — множитель
• Четвертая полоса (если есть) — допуск
• Пятая полоса (если есть) — рабочее напряжение

Как расшифровать цвета:

• Черный — 0
• Коричневый — 1
• Красный — 2
• Оранжевый — 3
• Желтый — 4
• Зеленый — 5
• Голубой — 6
• Фиолетовый — 7
• Серый — 8
• Белый — 9

Например, маркировка коричневый-черный-оранжевый означает емкость 10000 пФ = 10 нФ.

Кодированная маркировка емкости и допуска

Эта система используется для маркировки малогабаритных конденсаторов, где нет места для полной маркировки. Она состоит из 3-4 символов:

• 2-3 цифры — значение емкости
• Буква — множитель и единица измерения

Буквенные обозначения множителей:

• p или П — пикофарады (10^-12 Ф)
• n или Н — нанофарады (10^-9 Ф)
• μ или М — микрофарады (10^-6 Ф)
• m или И — миллифарады (10^-3 Ф)
• F или Ф — фарады

Например, маркировка 104 означает 10*10^4 пФ = 100 нФ.

Маркировка SMD конденсаторов

SMD конденсаторы из-за своих малых размеров часто не имеют маркировки вообще. Если маркировка есть, она обычно состоит из 3-4 символов по системе, аналогичной кодированной маркировке:

• Первые две цифры — значащие цифры емкости
• Третья цифра — количество нулей
• Буква (если есть) — допуск

Например, маркировка 104 на SMD конденсаторе означает емкость 100000 пФ = 100 нФ.

Как определить параметры немаркированного SMD конденсатора

Если на SMD конденсаторе отсутствует маркировка, определить его параметры можно следующими способами:

1. Измерить емкость с помощью специального прибора — измерителя RLC или мультиметра с функцией измерения емкости.
2. Ориентироваться по размеру корпуса — чем больше размер, тем выше емкость и рабочее напряжение.
3. Сравнить с аналогичными компонентами на плате, параметры которых известны.
4. Изучить принципиальную схему устройства — по ней можно понять примерную емкость конденсатора в конкретной цепи.

При отсутствии других вариантов можно попробовать установить конденсатор наиболее вероятной емкости и проверить работу устройства. Однако такой метод подходит только для некритичных цепей.

Условные обозначения конденсаторов на схемах

На принципиальных схемах конденсаторы обозначаются следующим образом:

• Постоянной емкости — две параллельные линии
• Переменной емкости — две параллельные линии со стрелкой
• Подстроечные — две параллельные линии с наклонной чертой
• Полярные электролитические — одна прямая и одна изогнутая линия, знак «+» у положительной обкладки

Рядом с условным обозначением указывается номинальная емкость конденсатора.

Основные типы конденсаторов и их особенности

Существует множество типов конденсаторов, различающихся по конструкции и применяемым материалам. Основные из них:

Керамические конденсаторы

Преимущества:

• Низкая стоимость
• Малые размеры
• Высокая стабильность параметров

Недостатки:

• Относительно небольшая емкость
• Зависимость емкости от температуры и напряжения

Электролитические конденсаторы

Преимущества:

• Высокая удельная емкость
• Низкая стоимость

Недостатки:

• Полярность (нельзя подключать в обратном направлении)
• Ограниченный срок службы
• Высокие токи утечки

Пленочные конденсаторы

Преимущества:

• Высокая стабильность параметров
• Низкие потери на высоких частотах
• Высокое рабочее напряжение

Недостатки:

• Относительно большие размеры
• Более высокая стоимость

Как правильно выбрать конденсатор для схемы

При выборе конденсатора для конкретной схемы необходимо учитывать следующие параметры:

1. Емкость — должна соответствовать расчетному значению для данной цепи
2. Рабочее напряжение — должно быть выше максимального напряжения в цепи
3. Допуск емкости — насколько критично точное значение емкости
4. Тип диэлектрика — влияет на стабильность параметров и частотные характеристики
5. Размер и тип корпуса — должен соответствовать монтажному пространству
6. Температурный диапазон — должен соответствовать условиям эксплуатации
7. Частотные характеристики — для высокочастотных цепей

Правильный выбор типа и параметров конденсатора обеспечит надежную и стабильную работу электронного устройства.

Корпуса и маркировка SMD конденсаторов

Конденсаторы в SMD исполнении выпускаются в различных корпусах, керамических, пластиковых и металлических (аллюминиевых).

Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.

Электролитические конденсаторы выпускаются в виде бочонков в аллюминиевом корпусе с маркировкой, подобные выводным, но для поверхностного монтажа.

Танталовые в прямоугольных корпусах, различного размера, черного, желтого, оранжевого цвета. С кодовой маркировкой.

Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что может применяться знак «µ».

Примеры маркировки.

Обозначение 105 — первая цифра — 1, вторая — 0, множитель — х10⁵. Получаем 1000000 пФ или 1 мкФ.

Обозначение 476 — первая цифра — 4, вторая — 7, множитель — х10⁶. Получаем 47000000 пФ или 47 мкФ.

Маркировка может содержать знак «µ» — 47µ, указывает на емкость в 47 мкФ

Маркировка 3µ3 — указывает на емкость 3,3 мкФ

Так же указывается и номинальное рабочее напряжение в виде циферного или буквенного обозначения.

Обозначение 35 — будет означать номинальное рабочее напряжение в 35 вольт.

Рядом с цифрой может стоять и значёк «v», 10v — 10 Вольт.

Напряжение может быть указано буквой латинского алфавита, перед или после цифр указывающих емкость.

e — 2.5вG — 4вJ — 6.3вA — 10вC — 16вD — 20вE — 25вV — 35в

H — 50в

На малогабаритных конденсаторах, ввиду малой области для маркировки, применяется буквенное кодовое обозначение состоящее из трех или двух символов

Если символов три, первая буква обозначает производителя, к примеру «K» — Kemet

Второй символ указывает на ёмкость.

Буква	Ёмкость	Буква	Ёмкость	Буква	Ёмкость	Буква	Ёмкость
A	1. 0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

Третий символ — цифра, указывает на множитель.

К примеру.

Маркировка KT3 — конденсатор фирмы Kemet, ёмкость 5.1 х 10³ = 5100 пФ или 5.1 нФ

При двухбуквенном коде не указывается производитель — A5 — ёмкость 1.

0 х 10⁵ = 100000 пФ или 100 нФ

Маркировка полярности SMD конденсаторов

У танталовых SMD конденсаторов на корпусе маркируется положительный вывод сплошной полосой или черточкой. Тут легко перепутать с выводными электролитическими, у которых черточкой или полосой обозначается минусовой контакт.

А у электролитических SMD обозначается минусовой контакт, так же как и у выводных.

Mаркировка конденсаторов импортных, маркировка импортных конденсаторов, кодовая маркировка конденсаторов, цветовая маркировка конденсаторов, маркировка керамических конденсаторов

Кодовая маркировка конденсаторов

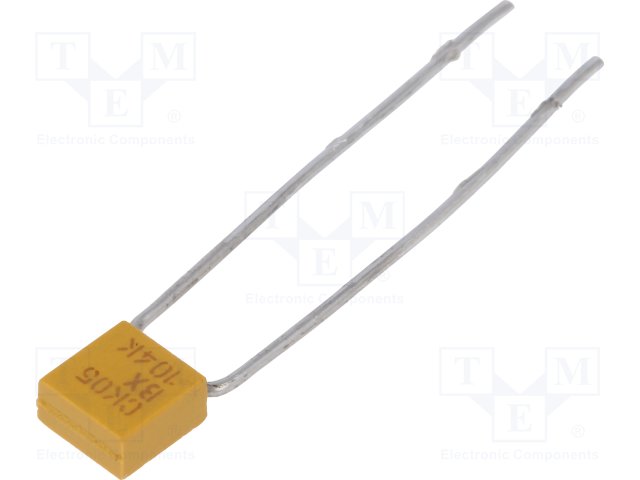

Кодовая маркировка конденсаторов часто используется на маленьких конденсаторах, на которых трудно разместить полное числовое значение емкости конденсатора.

• Первая цифра означает первую цифру емкости
• Вторая цифра — вторую цифру емкости
• Третья цифра означает число нулей, чтобы показать значение емкости конденсатора в pF.
• Следующие знаки означают допуск и напряжение.

Например: 152 означает 1500 pF (не 152 pF)
Например: 512J означает 5100 pF (J означает 5% допуск)

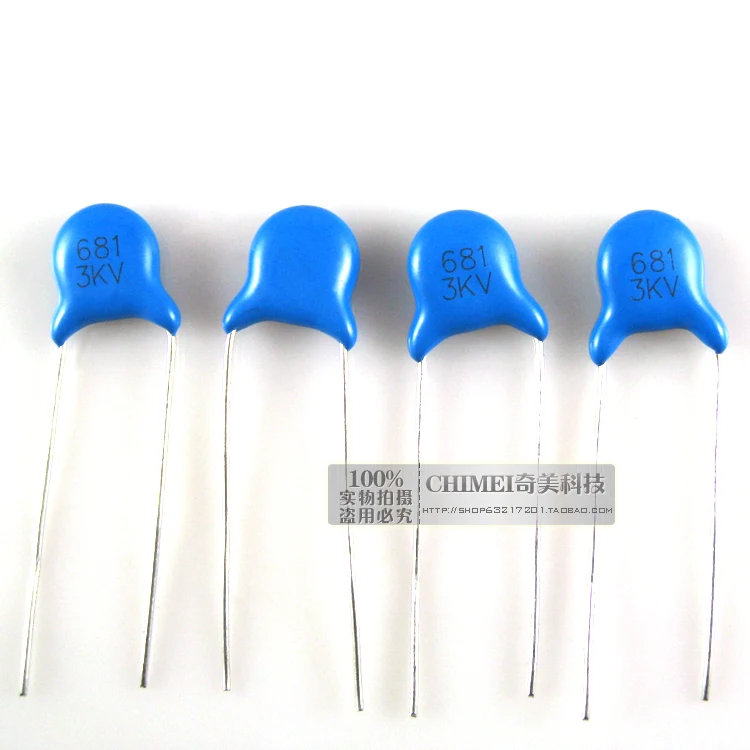

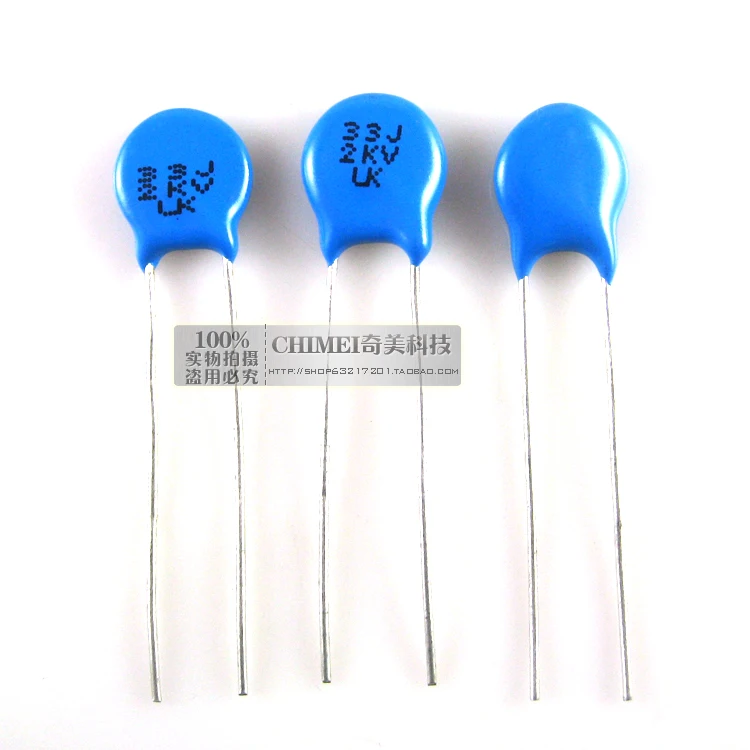

Маркировка керамических конденсаторов

На некоторых типах значение емкости конденсатора напечатано непосредственно на корпусе без всякого множителя и надо иметь определенный опыт, чтобы понять, что это за емкость.
Например: 0.1 означает 0.1µF = 100nF.
Иногда множитель используют вместо десятичной запятой, например: 5n6 означает 5.6nF.

Цветовая маркировка конденсаторов

Цвет	Значение
Чёрный	0
Коричневый	1
Красный	2
Оранжевый	3
Жёлтый	4
Зелёный	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

Цветовая маркировка конденсаторов используется уже много лет. В настоящее время она считается устаревшей, но всё ещё используется. Маркировка такая же, как и цветная маркировка резисторов. Первые две цифры — емкость, третья — количество нулей, четвёртая — допуск, пятая — номинальное напряжение.



Маркировка импортных конденсаторов

Например: коричневый, чёрный, оранжевый — означает 10000pF = 10nF = 0.01µF.

Обратите внимание, что между полосами нет никаких промежутков. Поэтому два одинаковых соседних цвета фактически образовывают широкую полосу. Но это всё равно две полосы.

Например: широкий красный (два красных), жёлтый — означает 22000pF = 220nF = 0.22µF.



Конденсатор это

Конденсатор — это устройство с постоянным или переменным значением емкости и малой проводимостью, предназначенное для накопления заряда и энергии электрического поля (от латинского condensare, что значит уплотнять или сгущать; condensatio — накопление). Конденсатор является пассивным электронным компонентом. Его емкость измеряется в фарадах.

Рассмотрим принцип работы конденсатора, узнаем какие процессы внутри него происходят и зачем нужен данный компонент.

Как работает конденсатор — устройство и принцип взаимодействия

Вначале разберемся, что такое конденсатор. Для этого рассмотрим, как данная радиодеталь изображается на схемах:

Обозначение конденсаторов

Как видно по маркировке конденсатора — это две металлические пластины, расположенные рядом с небольшим зазором. Как правило, между ними прокладывается слой диэлектрика. Также бывают конденсаторы просто с воздушным зазором.

У незнающего человека может возникнуть вопрос, какую роль играют рядом расположенные металлические пластины? Разберемся в данном вопросе:

Дело в том, что если подать на эти пластины напряжение, то они накопят электрический заряд и будут некоторое время его держать.

Как конденсаторы накапливают и держат заряд:

Например мы возьмем элемент питания, между контактами которого есть напряжение. Электрическое напряжение можно представить как стремление заряженных частиц перескочить от одного контакта к другому для устранения разности потенциалов. Подключая к источнику питания конденсатор, заряженные частицы устремляются друг к другу через него. Расстояние между платинами конденсатора невелико, но все же они разделены диэлектриком, что не позволяет частицам перескочить друг к другу. Но между ними возникает электрическое поле, которое подобно магнитному удерживает в притянутом друг к другу состоянии отрицательно заряженные частицы на одной пластине, а положительно заряженные — на другой. Соответственно происходит накопление в конденсаторе заряда.

Логично предположить, что чем больше пластин и чем они ближе друг к другу, тем больше заряженных частиц можно удержать на их плоскостях.

Как уже упоминалось, заряженные частицы устремляются друг к другу и заполняют всю площадь пластин. Движение заряжает их — это и есть электрический ток. Получается, что в момент зарядки конденсатора элемент питания отдает свой заряд. Но в отличие от аккумуляторов сила тока накопления и отдачи заряда конденсаторов ограничивается сопротивлением проводников и некоторыми нюансами, зависящими от типов компонентов.

Емкость конденсаторов

Свойство конденсатора накапливать электрический заряд характеризуется физической величиной — электроемкостью.

Электроемкость обозначается буквой C и определяется по формуле: C=q ⁄ U, где q — заряд конденсатора, U — напряжение между обкладками конденсатора. Электроемкость конденсатора зависит от площади перекрытия пластин и расстояния между ними, а также от свойств используемого диэлектрика: C ∼ S ⁄ d, где S — площадь каждой обкладки, d — расстояние между обкладками.

За единицу электроемкости в СИ принимается Фарад (Ф). 1 Фарад равен емкости конденсатора, при которой заряд 1 Кулон создает между его обкладками напряжение 1 Вольт: 1 Фарад = 1 Кулон ⁄ 1 Вольт.

1 Ф — это большая емкость для конденсатора. Чаще всего конденсаторы имеют электроемкость, равную дольным единицам Ф: микрофарад (мкФ) — это 10 в минус 6 степени Ф, пикофарад (пФ) — это 10 в минус 12 степени Ф.

Для получения требуемой емкости конденсаторы соединяют в батареи:

	Если конденсаторы соединены параллельно, то общая емкость равна сумме емкостей: Cоб = C1 + C2 + C3.
	Если конденсаторы соединены последовательно, то общая емкость будет равна: 1 ⁄ Cоб = 1 ⁄ C1 + 1 ⁄ C2 + 1 ⁄ C3.

Виды конденсаторов в зависимости от конструкции

Прежде чем переходить к классификации, нужно отметить, что пластины конденсаторов правильнее называть обкладками. Это обусловлено тем, что не всегда используются именно пластины.

Электролитические конденсаторы (оксидные)

Электролитические конденсаторы (оксидные) — это разновидность конденсаторов, в которых диэлектриком между обкладками является пленка оксида металла, где анод выполнен из металла, а катод представляет собой твердый, жидкий или гелевый электролит.

В алюминиевых электролитических конденсаторах используется алюминиевая фольга, свернутая для экономии пространства в рулон, а в качестве второй обкладки используется жидкий электролит. Такие конденсаторы имеют достаточно большую емкость, так как электролит ввиду своего агрегатного состояния очень плотно прилегает к первой обкладке. А разделяет эти слои тончайший диэлектрик в виде оксидной пленки на алюминиевой фольге.

Электролитические (оксидные) конденсаторы имеют полярность («+», «-»), и ее нужно соблюдать при подключении. При смене полярности из-за химических процессов слой оксидной пленки разрушается, но электролит подобран таким образом, что при повторном подключении уже с правильной полярностью разрушенные участки оксидной пленки восстанавливаются.

Восстановительный процесс называется анодированием. При этом выделяется газ, и конденсатор может вздуться. На электролитических конденсаторах сверху делаются насечки, чтобы при сильном вздутии он не взорвался, а просто раскрылся в этом ослабленном месте.

Из недостатков электролитических (оксидных) конденсаторов можно также выделить, что из-за свернутой в рулон обкладки она имеет паразитную индуктивность. Из-за такой индуктивности на высокой частоте конденсатор может вести себя как дроссель. Такие конденсаторы ввиду неидеальности электролита как проводника также имеют паразитное сопротивление. Данное сопротивление со временем увеличивается из-за высыхания электролита.

К электролитическим конденсаторам относятся и следующие типы:

• В танталовых конденсаторах в роли анода (обкладки, к которой подключается плюсовой контакт) используется танталовая губка, которая находится в среде электролита (катода). Обкладки разделяет оксидная пленка на металле. Танталовые конденсаторы не подвержены паразитной индуктивности и используются в высокочастотных цепях.
• В ниобиевых электролитических конденсаторах пассивированный металлический ниобий или монооксид ниобия рассматривается в качестве анода, а на анод добавляется изолирующий слой пятиокиси ниобия, так что он действует как диэлектрик. Твердый электролит укладывается на поверхность оксидного слоя, который действует как катод. Основным преимуществом ниобиевых конденсаторов является способность выдерживать высокие температуры во время пайки и довольно большая удельная емкость. Данные компоненты легко встраиваются в печатную плату и требуют соблюдения идеальной полярности. Любое обратное напряжение или ток пульсации, превышающий указанный разрушит диэлектрик и сам конденсатор.

Керамические конденсаторы

Керамический конденсатор — это накапливающий электронный компонент, у которого диэлектриком служит керамика на основе титанатов циркония (ZrTiO3), кальция (CaTiO3), никеля (NiTiO3) и бария (BaTiO3) (в особых случаях применяют конденсаторную керамику на базе Al2O3, SiO2, MgO).

Керамические конденсаторы дополнительно можно разделить на два подвида:

• Дисковые керамические конденсаторы состоят из двух обкладок, которые разделены между собой керамическим диэлектриком.
• В многослойных элементах обкладки представлены в виде пачек из металлических пластин, которые входят друг в друга, и которые все так же разделены керамическим диэлектриком.

В отличие от электролитических конденсаторов, керамические имеют меньшую емкость. При этом они более надежны и не имеют паразитной индуктивности, так как обкладки не свернуты в рулон. А благодаря современным технологическим процессам в какой-то степени нивелируется недостаток с малой емкостью (конденсаторы могут иметь емкость десятки микрофарад).

Основной недостаток данного типа конденсаторов кроется в самой керамике. Такой диэлектрик очень сильно подвержен термическому воздействию. От перепадов температуры меняется емкость конденсатора. Также в зависимости от приложенного напряжения емкость может колеблется.

Существуют более качественные керамические диэлектрики — керамика первого класса. С такими изоляторами описанные выше проблемы исчезают. Но ухудшается показатель емкости к объему, и увеличивается цена компонента.

Пленочные конденсаторы

Для того, чтобы избежать недостатков керамических конденсаторов, применяют другой тип — пленочные, которые используют в качестве диэлектрика между обкладок пленку из разных материалов (полистирол, полипропилен, тефлон).

Пленочные конденсаторы можно считать почти идеальными. Они очень стабильно держат емкость, не имеют индуктивности, умеют самостоятельно восстанавливаться после пробоя. Но, к сожалению, их соотношение емкости к объему одно из самых худших. Их используют в ответственных и важных местах схем, где нужно пожертвовать пространством на плате в угоду надежности и стабильности.

Применение конденсаторов в электротехнике

В данном пункте разберемся с типами конденсаторов, но уже не по конструкции, а по применению.

Начнем изучение с пусковых конденсаторов. Как известно у электродвигателей пусковой ток гораздо выше, чем номинальный рабочий ток. И так как конденсатор может отдать ток очень большой величины, то параллельно лини питания подключается элемент большей емкости. Если таким же образом установить конденсатор после трансформатора и диодного моста, то его уже можно будет называть сглаживающим. Дело в том, что скорость зарядки конденсатора велика, и он будет заряжаться пиками, полученными от выпрямленного переменного напряжения.

Пусковой и сглаживающий конденсатор

Может возникнуть вопрос, почему после выпрямления переменного тока напряжение поднимается? Переменное напряжение обычно считается как среднеквадратичное, но в вершине своей амплитуды оно имеет гораздо выше значение, и конденсатор заряжается этими пиками и стремится держать это максимальное напряжение.

В импульсных блоках питания для сглаживания применяются одновременно разные типы конденсаторов (обычно оксидные и керамические), подключенных параллельно. Электролитические элементы ввиду своей большой емкости хорошо сглаживают низкочастотные пульсации большой амплитуды. А керамические конденсаторы хороши тем, что имеют минимальное внутреннее сопротивление и хорошо сглаживают высокочастотные пульсации.

Чтобы перейти к следующим сценариям применения, нужно принять тот факт, что конденсатор проводит переменный ток. Разберемся подробнее. В тот момент, пока конденсатор заряжается, по цепи передвигаются заряженные частицы (что и является течением тока). При постоянном токе движение частиц в цепи происходит только в то время, пока конденсатор заряжается. При переменном же токе полярность постоянно меняется и конденсатор будет постоянно заряжаться, и из-за этого будет поддерживаться течение тока. Уменьшая емкость конденсатора можно ограничивать мощность, подаваемую к нагрузке. При одинаковой емкости, но увеличивая частоту переменного тока и соответственно процесса зарядки, можно пропустить через конденсатор ток большей величины. Использующие такой принцип работы конденсаторы называются гасящими или балластными.

Разделительные конденсаторы (межкаскадные) как правило используют на звуковом усилении. Для того, чтобы транзистор усиливал сигнал, нужно переменный звуковой сигнал сместить полностью в постоянную сторону (перемещение переменного синуса в одну из полярностей). По сути получается постоянный, но пульсирующий ток. Транзистор полученный результат усиливает, и остается подать сигнал на динамик. Но это невозможно, так как ток имеет постоянную составляющую. Если после усиливающего каскада поставить конденсатор, то он вычтет из сигнала всю постоянную составляющую. В итоге получится чистый синусоидальный сигнал. Если уменьшить емкость используемого конденсатора, то можно обрезать низкие частоты. Данные частоты имеют большую ширину волны и не впишутся в меньшую емкость компонента.

В заключение стоит отметить, что конденсаторы применяются в паре с другими радиокомпонентами. Такие связки используются для создания всевозможных колебательных контуров, частотных фильтров и цепей обратной связи.

Как вы распознаете смд конденсаторы без маркировки? — Электроника

28 минут назад, Деревня65 сказал:

Вот эта мелочь немаркированная размером длина 4,5 мм, боковые 2 х 2 мм — как понять, какая емкость и напряжение?

Померять нужно, однако.  (всегда Ваш, Капитан Очевидность)

28 минут назад, Деревня65 сказал:

Рискнуть и поставить наобум?

Все зависит от того, в какое место и какой схемы Вы это планируете вставлять.   Что там будет происходить, если емкость будет на порядок больше, или на порядок меньше нужной ?

Если ничего страшного, то можно и поставить; — по результатам работы поймете насколько угадали, или ошиблись…

28 минут назад, Деревня65 сказал:

Есть еще маркированные покрупнее 226С, но это 22 мкф я так понимаю, лишку будет супротив требуемого 1 мкф.

А кроме того, он еще и полярный.

Если в Вашей схеме это значения не имеет — ставьте.  Если имеет — не ставьте.

Система условных обозначений и маркировка конденсаторов

⇐ ПредыдущаяСтр 18 из 55Следующая ⇒

Условное обозначение конденсаторов может быть сокращенным и полным.

        В соответствии с действующей системой сокращенное условное обозначение состоит из букв и цифр.

       Первый элемент – буква или сочетание букв, обозначающие подкласс конденсатора:

       К – постоянной емкости,

       КТ – подстроечные,

       КП – переменной емкости.

Второй элемент – обозначение группы конденсатора в зависимости от материала диэлектрики в соответствии с табл. 1.

Третий элемент – пишется через дефис и обозначает регистрационный номер конкретного типа конденсатора. В состав третьего элемента может входить также буквенное обозначение.

Приведенная система не распространяется на условные обозначения старых типов конденсаторов, в основу которых брались различные признаки: конструктивные разновидности, технологические особенности, эксплуатационные характеристики, области применения и т.д. Например:

       КД – конденсаторы дисковые,

       КМ – конденсаторы монолитные,

       КСО – конденсаторы слюдяные опрессованные,

       ЭТО – электролитические танталовые объемно – пористые,

       КПК – Конденсаторы подстроечные керамические и др.

Полное условное обозначение конденсатора состоит из сокращенного обозначения, обозначения и величины основных параметров и характеристик, необходимых для заказа и записи в конструкторской документации, обозначения климатического исполнения и документа на поставку.

Параметры и характеристики, входящие в полное условное обозначение, указываются в следующей последовательности: обозначение конструктивного исполнения, номинальное напряжение, номинальная емкость, допускаемое отклонение емкости (допуск), группа и класс по температурной стабильности емкости, номинальная реактивная мощность, другие, необходимые дополнительные характеристики.

Таблица 2.

Условное обозначение конденсаторов в зависимости от материала диэлектрика

Подкласс конденсаторов	Группа конденсаторов		Обозначе-ние группы
Конденсаторы постоянной емкости		Керамические на номинальное напряжение ниже 1600 В Керамические на номинальное напряжение 1600 В и выше Стеклянные Стеклокерамические Тонкопленочные с неорганическим диэлектриком Слюдяные малой мощности Слюдяные большой мощности Бумажные на номинальное напряжение ниже 2 кВ, фольговые Бумажные на номинальное напряжение 2 кВ и выше, фольговые Бумажные металлизированные Оксидно — электролитические алюминиевые Оксидно — электролитические танталовые, ниобиевые и др. Объемно — пористые Оксидно — полупроводниковые С воздушным диэлектриком Вакуумные Полистирольные		10   15   21 22 26   31 32 40   41   42 50   51   52 53 60 61 71(70)





Окончание табл. 2

Подкласс конденсаторов	Группа конденсаторов	Обозначе-ние группы
	Фторопластовые Полиэтилентерефталатные Комбинированные Лакопленочные Поликарбонатные Полипропиленовые	72 73(74) 75 76 77 78
Подстроечные конденсаторы	Вакуумные С воздушным диэлектриком С газообразным диэлектриком С твердым диэлектриком	1 2 3 4
Конденсаторы переменной емкости	Вакуумные С воздушным диэлектриком С газообразным диэлектриком С твердым диэлектриком	1 2 3 4



Параметры и характеристики, входящие в полное условное обозначение, указываются в следующей последовательности: обозначение конструктивного исполнения, номинальное напряжение, номинальная емкость, допускаемое отклонение емкости (допуск), группа и класс по температурной стабильности емкости, номинальная реактивная мощность, другие, необходимые дополнительные характеристики.

Рассмотрим примеры условных обозначений конденсаторов.

1. Керамический конденсатор постоянной емкости на номинальное напряжение до 1600 В с регистрационным номером 17 сокращенно обозначается КЮ-17.

2. Подстроечный керамический конденсатор с регистрационным
номером 25 сокращенно обозначается КТ4-25.

3. Конденсатор керамический КЮ-7В, всеклиматического исполнения «В», группы ТКЕ М47, номинальной емкостью 27 пФ, с допуском ±10%, поставляемый по ГОСТ 5.621-70, имеет полное условное обозначение:

КЮ-7В-М47-27пФ±10% ГОСТ 5.621-70

4. Конденсатор полиэтилентерефталатный К74-5 номинальной емкостью 0,22мкФ, с допуском ±20%, поставляемый по ГОСТ 5.623-70, имеет полное условное обозначение:

К74-5-0.22 мкФ±20% ГОСТ 5.623-70

5.Конденсатор оксидно-электролитический алюминиевый К50-7, конструктивного варианта «а», на номинальное напряжение 250 В, номинальной емкостью 100 мкФ, всеклиматического исполнения «В», поставляемый по ГОСТ 5. 636.-70, имеет полное условное обозначение:

К50-7а-250 В-100 мкФ-В ГОСТ 5.636-70

6. Конденсатор подстроечный с твердым керамическим диэлектриком, малогабаритный КПК-М, с пределами номинальной емкости от 2 до 7 пФ, поставляемый по ГОСТ 5.500-76, имеет полное условное обозначение:

КПК-М-2/7 ГОСТ 5.500-76.

Маркировка на конденсаторах (так же как и условное обозначение) буквенно-цифровая. Она содержит сокращенное обозначение конденсатора, номинальное напряжение, номинальное значение емкости, допуск, обозначение климатического исполнения (буква «В» для конденсаторов всеклиматического исполнения) и дату изготовления.

В зависимости от размеров маркируемых конденсаторов и вида технической документации могут применяться полные или сокращенные (кодированные) обозначения номинальных емкостей и их допускаемых отклонений. Кодированные обозначения предназначены для маркировки малогабаритных конденсаторов и для записи на малоформатных многоэлементных принципиальных электрических схемах.

Полное обозначение номинальных емкостей состоит из значения номинальной емкости (цифра) и обозначения единицы измерения (пФ – пикофарады, мкФ – микрофарады, Ф — фарады), например: 1,5 пФ; 0,5 мкФ; 1Ф.

Кодированное обозначение номинальных емкостей состоит из трех или четырех знаков, включающих две или три цифры и букву. Буква кода из русского или латинского алфавита (в скобках) обозначает множитель, составляющий значение емкости, и определяет положение запятой десятичного знака. Буквы П (р), Н (n), М (μ), И (m), Ф (F) обозначают множители 10^-12, 10^-9, 10^-6, 10^-3 и 1 соответственно для значений емкости, выраженных в фарадах. Для приведенного примера следует писать: 1П5 (1р5), 10Н (10n), 10М (10μ), 1Ф0 (1F0).

Полное обозначение допускаемого отклонения состоит из цифр, а кодированное из буквы. В связи с тем, что буквенное обозначение допусков изменялось и на практике могут встречаться различные варианты.

Рекомендуемые страницы:

Какие стандарты и единицы измерения значений сопротивления изоляции для чиповых многослойных керамических конденсаторов?

Сопротивление изоляции многослойного керамического конденсатора представляет собой соотношение между приложенным напряжением и током утечки через заданное время (например, 60 секунд) при подаче постоянного напряжения без пульсаций между выводами конденсатора. Хотя теоретическое значение сопротивления изоляции конденсатора бесконечно, поскольку между изолированными электродами реального конденсатора протекает меньший ток, фактическое значение сопротивления конечно.Это значение сопротивления называется «сопротивлением изоляции» и обозначается такими единицами измерения, как мегом [МОм] и ом-фарад [ОмФ].

Поведение значения сопротивления изоляции

Сразу после того, как на конденсатор подается постоянное напряжение, протекает импульсный ток, который также называется зарядным током, как показано на рисунке 1. По мере того, как конденсатор постепенно заряжается, ток уменьшается экспоненциально.

Ток I (t), протекающий по прошествии времени t, подразделяется на три типа, как показано в уравнении (1) ниже, а именно: зарядный ток Ic (t),

ток поглощения Ia (t) и ток утечки Ir.I (t) = Ic (t) + Ia (t) + Ir уравнение (1)

Ток заряда указывает на ток, протекающий через идеальный конденсатор. Ток поглощения протекает с задержкой по сравнению с током заряда, сопровождаясь диэлектрическими потерями на низкой частоте и обратной поляризацией для конденсаторов типа с высокой диэлектрической проницаемостью (сегнетоэлектрик) и барьером Шоттки, который возникает на границе раздела между керамикой и металлическими электродами.

Ток утечки — это постоянный ток, протекающий после определенного периода времени, когда влияние тока поглощения уменьшается.

Следовательно, величина протекающего тока зависит от времени, в течение которого на конденсатор подается напряжение. Это означает, что значение сопротивления изоляции конденсатора не может быть определено, если не указано время измерения после подачи напряжения.

Значение сопротивления изоляции

Значение сопротивления изоляции выражается в единицах мегом [МОм] или ом-фарад [ΩF]. Его указанное значение варьируется в зависимости от значения емкости.Значение указано как произведение номинальной емкости и сопротивления изоляции (произведение CR), например, более 10 000 МОм для 0,047 мкФ и ниже и более 500 Ом для более 0,047 мкФ.

Гарантированное значение сопротивления изоляции [пример]

Спецификация	Параметры (1)	Параметры (2)
Значение спецификации	Емкость C 0.047 мкФ: более 10000 МОм C ＞ 0,047 мкФ: более 500 Ом	50ΩF или более
Условия испытаний	Измеренное напряжение: номинальное напряжение Время зарядки: две минуты Измеренная температура: нормальная температура Ток заряда / разряда: меньше или равен 50 мА	Измеренное напряжение: номинальное напряжение Время зарядки: 1 минута Измеренная температура: нормальная температура Ток заряда / разряда: меньше или равен 50 мА

Пример уравнения В случае 1 мкФ	Спецификация (1) Сопротивление изоляции «= 500 ОмФ / 1 * 10 -6 F » «= 500 Ом / 1 * 10 -6 » «= 500 Ом * 10 6 » » = 500 МОм или больше «	Спецификация (2) Сопротивление изоляции «= 50 ОмФ / 1 * 10 -6 F » «= 50 Ом / 1 * 10 -6 » «= 50 Ом * 10 6 » » = 50 МОм или больше «

Представитель Емкость	Спецификация (1) Сопротивление изоляции	Спецификация (2) Сопротивление изоляции
1 мкФ	500 МОм или более	50 МОм или более
2. 2 мкФ	227 МОм или более	22,7 МОм или более
4,7 мкФ	106 МОм или более	10,6 МОм или более
10 мкФ	50 МОм или более	5 МОм или более
22 мкФ	–	2,27 МОм или более
47 мкФ	–	1.06 МОм или более
100 мкФ	–	0,5 МОм или более

Как показано выше, чем выше значение емкости, тем меньше становится сопротивление изоляции. Причина объясняется ниже. Сопротивление изоляции можно вычислить с помощью закона Ома по приложенному напряжению, учитывая многослойный керамический конденсатор в качестве проводника, а также электрический ток.

Значение сопротивления R может быть выражено уравнением (2) с длиной проводника как L, площадью поперечного сечения как S и удельным сопротивлением как ρ.
R = ρ • Уравнение L / S (2)

Аналогичным образом, емкость C может быть представлена ​​уравнением (3), выразив расстояние между электродами многослойного керамического конденсатора (толщина диэлектрика) как L, площадь внутреннего электрода как S и диэлектрическую постоянную как ε.

C ∝ ε • Уравнение S / L (3)

Уравнение (4) может быть получено из уравнения (2) и уравнения (3), указывающего, что R и C обратно пропорциональны.

R ∝ ρ • ε / C уравнение (4)

Более высокое сопротивление изоляции означает, что ток утечки при постоянном напряжении ниже.Как правило, схемы должны иметь более высокие характеристики, когда значение сопротивления изоляции выше.

Справочная информация FAQ

> Каковы типичные значения сопротивления изоляции для многослойных керамических конденсаторов микросхемы?

Керамический конденсатор | Murata Manufacturing Co., Ltd.

	Обновления		Поиск продукта обновляется ежедневно с последней информацией.
	16.12.2020		Обновление «Сверхмалые керамические конденсаторы высокой емкости от Murata» в видеотеке.
	12.04.2020		Обновление веб-сайта Стандартный номер детали / Информация о продукте Данные на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	11.11.2020		Обновлено «Керамические конденсаторы для использования в автоматизации производства» .
	05.11.2020		Обновление веб-сайта Стандартный номер детали / Информация о продукте Данные на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	05.11.2020		Последняя информация о продукте «Ультратонкие MLCC с низким ESL для автомобильных приложений ADAS»
	12.10.2020		Обновлено Соответствующие материалы по окружающей среде (сертификат RoHS, отчет REACH SVHC) .
	01.10.2020		Обновление веб-сайта Стандартный номер детали / Информация о продукте Данные на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	29.09.2020		Обновление Информация о разрабатываемых продуктах доступна на сайте конденсаторов «my Murata» (требуется регистрация) .
	08.09.2020		Обновление «Чертежи конструкций по сериям» .
	01.09.2020		Обновление веб-сайта Стандартный номер детали / Информация о продукте Данные на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	01.08.2020		Обновление веб-сайта Стандартный номер детали / Информация о продукте Данные на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	31.07.2020		Обновление «Чертежи конструкций по сериям» .
	08.07.2020		PDF Каталог «Чиповые многослойные керамические конденсаторы для автомобилей» обновлен.
	06.07.2020		Обновление FAQ «Есть ли какие-то моменты, которые следует учитывать при использовании многослойных керамических конденсаторов?»
	01.07.2020		Обновление «Capacitor Business Presentatio» на сайте керамических конденсаторов «my Murata» (требуется регистрация). Обновление веб-сайта Стандартный номер детали / Информация о продукте на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	30. 06.2020		Последняя информация о продукте -дюймовый многослойный керамический конденсатор размером 01005 дюймов со значением емкости 1,0 мкФ, еще один первый в мире конденсатор от Murata »
	17.06.2020		Обновление «Конструкционные чертежи по сериям».
	08.06.2020		Обновление FAQ «Каковы типичные значения сопротивления изоляции для многослойных керамических конденсаторов микросхемы?»
	02.06.2020		Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	12.05.2020		Последняя информация о продукте «Murata представляет MLCC с металлическими клеммами с допуском по высокому напряжению для сильноточных демпфирующих цепей в автомобилях и универсальных применениях»
	07.05.2020		Обновление Веб-сайт Стандартный номер детали./ Информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	03.04.2020		Страны, в которых производятся / выпускаются все керамические конденсаторы (SMD / свинцовые продукты), теперь можно просмотреть на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	02.04.2020		Обновление Веб-сайт Стандартный номер детали./ Информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	01.04.2020		Пересмотрена периодичность поиска продуктов обновлений. Начиная с сегодняшнего дня поисковые запросы продуктов будут обновляться ежедневно.
	03.03.2020		Поиск продукта контент был обновлен. Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	04. 02.2020		Обновить Связанные материалы по окружающей среде. Поиск продуктов контент был обновлен. Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	29.01.2020		Обновить Отчет о гомогенном анализе (серия GRM) на сайте керамических конденсаторов my Murata (требуется регистрация).
	07.01.2020		Поиск продукта контент был обновлен. Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	10.12.2019		Murata TechTalk — Обновлен MLCC с малым размером и высокой емкостью.
	12.05.2019		News Murata разрабатывает первый в мире многослойный керамический конденсатор
	12.04.2019		PDF Каталог «Чиповые многослойные керамические конденсаторы для автомобилей» обновлен.
	03.12.2019		Поиск продукта контент был обновлен. Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	02.12.2019		Внимание / примечание MLCC для автомобилей обновлен.
	06.11.2019		Поиск продукта контент был обновлен. Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	01.10.2019		Поиск продукта контент был обновлен. Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	06. 09.2019		Обновить Связанные материалы по окружающей среде.
	03.09.2019		Поиск продукта контент был обновлен. Обновление веб-сайта Стандартный номер детали / информация о продукте Данные на сайте по керамическим конденсаторам «my Murata» (требуется регистрация).
	23.08.2019		Обновить Отчет о гомогенном анализе (серия GRM) на сайте керамических конденсаторов my Murata (требуется регистрация).
	07.08.2019		Обновить Список заводов-изготовителей на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	01.08.2019		Новости Murata представляет металлический терминал типа MLCC для оборудования беспроводной передачи энергии в автомобильной промышленности и универсальных приложениях
	01.08.2019		Поиск продуктов Содержание обновлено.
	02.07.2019		Поиск продуктов Содержание обновлено.
	01.07.2019		Обновление Информация о продуктах в стадии разработки на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	04.06.2019		Поиск продуктов Содержание обновлено.
	08.05.2019		Поиск продуктов Содержание обновлено.
	02.04.2019		Поиск продуктов Содержание обновлено.
	27.03.2019		Информация о продукте со стандартным веб-номером детали опубликована на сайте конденсаторов «my Murata» (требуется регистрация).
	11.03.2019		Обновленный сертификат соответствия REACH SVHC.
	05.03.2019		Отчет об однородном анализе (серия GRM) доступен на сайте конденсаторов «my Murata» (требуется регистрация).
	05.03.2019		Поиск продуктов Содержание обновлено.
	05.02.2019		Поиск продуктов Содержание обновлено.
	28.01.2019		Обновление Информация о продуктах в стадии разработки на сайте керамических конденсаторов «my Murata» (требуется регистрация).
	08.01.2019		Поиск продуктов Содержание обновлено.
	17.12.2018		Опубликуйте моменты, связанные с сокращением штата, в FAQ .
	12.04.2018		Поиск продуктов Содержание обновлено.
	06. 11.2018		Поиск продукта контент был обновлен.
	03.10.2018		News Murata представляет сертифицированные по стандартам безопасности металлические клеммы типа MLCC для автомобильных приложений с расстоянием между клеммами 4 мм и более.
	02.10.2018		Поиск продуктов Содержание обновлено.
	04.09.2018		Поиск продуктов Содержание обновлено.
	22.08.2018		Информация о продуктах в стадии разработки доступна на сайте конденсаторов «my Murata» (требуется регистрация).
	01.08.2018		Поиск продукта контент был обновлен.
	24.07.2018		Обновленный сертификат соответствия RoHS / сертификат соответствия REACH SVHC.
	24.07.2018		Обновленный FAQ «Каков метод нанесения покрытия на электроды серии GRM?»
	23.07.2018		Отчет об однородном анализе (серия GRM) доступен на сайте конденсаторов «my Murata» (требуется регистрация).
	07. 06.2018		Новости Murata представляет многослойный керамический конденсатор с малыми потерями на 100 В размером 0201 дюйма
	06.06.2018		News Murata представляет трехконтактный многослойный керамический конденсатор с самым высоким значением емкости для смартфонов размером 0402 дюйма
	29.01.2018		Информация о продукте (продукты в стадии разработки ・ Завод-изготовитель ・ Отчет по однородному анализу) доступны на сайте конденсаторов «my Murata» (требуется регистрация).
	24.01.2018		Добавлен 1 элемент в службу поддержки приложений. Решения MLCC для подавления акустического шума в аккумуляторных линиях портативных компьютеров
	23.01.2018		Обновлен сертификат соответствия REACH SVHC.
	11.01.2018		Опубликовать «Структурные чертежи по сериям».
	11.01.2018		News Murata добавляет к линейке многослойных керамических конденсаторов свинцового типа для использования в автомобилях при 175 ° C / 200 ° C
	09.01.2018		News Конденсатор X1 класса AC760V, сертифицированный по стандарту безопасности, для промышленного применения
	06. 12.2017		Обновлено «Какие у вас керамические конденсаторы?» В FAQ.
	12.05.2017		Добавлены новые серии в Сертификатов безопасности по сериям. Сертификаты безопасности серии DE1 Тип RB (PDF)
	13.11.2017		News Murata расширяет линейку серии GCG, MLCC для использования с проводящим клеем для автомобилей
	12.10.2017		Новости Murata представляет свой 3-контактный конденсатор наибольшей емкости размером 05035/0402 дюйма для смартфонов
	11. 10.2017		News Водоотталкивающий конденсатор Murata для информационно-развлекательных систем автомобилей
	25.09.2017		Добавлен 1 элемент в службу поддержки приложений. Альтернативное решение для смартфонов вместо танталового конденсатора
	05.09.2017		Добавлен 1 элемент в Примеры решения проблем.
	27.07.2017		Описано сопротивление конденсаторов ESD.
	19.07.2017		Опубликовать материал по видам отказов в FAQ .
	19.07.2017		Размещено «CapacitorsQ&A» .
	15.05.2017		News Murata выпускает сертифицированный конденсатор класса Y1 для поверхностного монтажа
	10.05.2017		Размещен «Подход к выбору конденсаторов для базовых станций» .
	08.05.2017		Новая серия Сертифицированные по стандарту безопасности литьевые керамические конденсаторы типа SMD для общего назначения Серия DK1 Многослойные керамические конденсаторы с рабочим выводом 200 ℃ для автомобилей серии RHS
	21. 02.2017		News 008004 размер термокомпенсации типа MLCC с емкостью 100 пФ, еще один первый в мире от Murata

Лаборатория конденсаторов — Типы конденсаторов

Керамические конденсаторы для поверхностного монтажа

	Керамические конденсаторы поверхностного монтажа или MLCC
	очень маленькие, обычно коричневого или кремового цвета с металлическими концами. Типа, который вы найдете в компьютерном оборудовании, — это MLCC или многослойные керамические конденсаторы. Поскольку это конденсаторы, печатная плата помечена буквой C, а затем идет их ссылочный номер. Это распространенный способ маркировки печатной платы.
	Если вы посмотрите на позицию C25, вы увидите, что там нет конденсатора.Есть две точки пайки, куда можно добавить конденсатор. Поскольку эти конденсаторы предназначены для поверхностного монтажа или поверхностного монтажа, они автоматически устанавливаются на верхнюю часть печатной платы, а припой фактически представляет собой паяльную пасту. Можно вручную припаять один на место, но это довольно кропотливая работа, но все же возможно.
	MLCC очень маленькие
	Чтобы увидеть, насколько они маленькие, вы можете проверить изображение выше, на котором показана та же область графической карты Asus 6600GT, которая была сделана очень близко на первом рисунке. Обратите внимание, что на первом рисунке разъем питания вентилятора удален.
	Не работают ли MLCC?
	На самом деле они могут выйти из строя, и против Sony даже был подан коллективный иск за серию видеокамер, которые перестали работать.Это произошло из-за множества неисправных MLCC в видеокамерах. Тем не менее, это не очень распространенная точка отказа, и на материнских платах вы можете игнорировать эти конденсаторы, потому что, если материнская плата не работает, скорее всего, это другая проблема.
	Будьте осторожны, чтобы не сломать их
	Обычное повреждение материнской платы — это сбивание одного из этих конденсаторов с платы или получение платы с отсутствующим одним или двумя. Если плата не работает, вы можете попытаться припаять новую на место, иначе плата может нормально работать без нее.
	MLCC не имеют полярности
	Что интересно в этих крышках, так это то, что они неполярны и, следовательно, не чувствительны к изменению полярности, так что вы можете паять их как угодно.
	Как определить свои ценности?
	Это проблема некоторых компонентов SMT. Вероятно, будет невозможно определить ценность этих типов крышек, поэтому материнские платы-доноры могут оказаться полезными, которые вы можете использовать для предоставления схожих деталей из того же типа областей.
	Поющие конденсаторы
	Любопытное замечание о керамических конденсаторах заключается в том, что они при определенных условиях могут издавать микрофонный звук, своего рода шипение.Если бы они этого не делали, выход из строя электролитических конденсаторов в цепи может привести к тому, что они начнут петь.

.
