Конденсаторы kzk. Пленочные конденсаторы KZK Orange Line: характеристики, применение и преимущества

Что представляют собой пленочные конденсаторы KZK Orange Line. Каковы их основные технические характеристики. Где применяются эти конденсаторы. В чем их преимущества перед другими типами конденсаторов. Как правильно выбрать и использовать конденсаторы KZK Orange Line.

Особенности и характеристики пленочных конденсаторов KZK Orange Line

Пленочные конденсаторы KZK Orange Line представляют собой современные высококачественные компоненты для электронных устройств. Они относятся к типу фольговых пленочных конденсаторов с полипропиленовым диэлектриком.

Основные технические характеристики конденсаторов KZK Orange Line:

• Номинальное напряжение: 250 В, 400 В, 630 В, 1000 В
• Номинальная емкость: от 0,047 мкФ до 22 мкФ
• Допуск емкости: ±10%
• Рабочий диапазон температур: от -60°C до +85°C
• Тангенс угла потерь на частоте 1 кГц: ≤ 0,002
• Сопротивление изоляции между выводами: ≥ 100000 МОм

Какие преимущества дает использование полипропиленового диэлектрика? Полипропилен обеспечивает высокую стабильность емкости в широком диапазоне температур и частот. Это позволяет применять конденсаторы KZK Orange Line в самых разных условиях эксплуатации.

Области применения конденсаторов KZK Orange Line

Благодаря своим характеристикам, конденсаторы KZK Orange Line находят широкое применение в различных областях электроники и электротехники:

• Аудиотехника высокого класса
• Импульсные источники питания
• Преобразователи частоты
• Электронные балласты для ламп
• Системы автоматики и управления
• Измерительное оборудование

Почему конденсаторы KZK Orange Line подходят для аудиотехники? Их низкие потери и высокая линейность обеспечивают чистое и неискаженное звучание в аудиосистемах высокого класса.

Преимущества пленочных конденсаторов KZK Orange Line

Конденсаторы KZK Orange Line обладают рядом важных преимуществ по сравнению с другими типами конденсаторов:

1. Высокая надежность и длительный срок службы
2. Стабильность параметров в широком диапазоне условий эксплуатации
3. Низкий уровень собственных шумов
4. Высокая линейность характеристик
5. Способность работать при больших токах и напряжениях
6. Самовосстановление при локальных пробоях диэлектрика

За счет чего достигается высокая надежность этих конденсаторов? Использование качественных материалов и передовых технологий производства обеспечивает стабильность параметров и длительный срок службы конденсаторов KZK Orange Line.

Выбор и применение конденсаторов KZK Orange Line

При выборе конденсаторов KZK Orange Line следует учитывать следующие факторы:

• Требуемую емкость
• Рабочее напряжение в схеме
• Допустимые габариты
• Температурные условия эксплуатации
• Частотный диапазон работы

Как правильно рассчитать необходимую емкость конденсатора? Емкость выбирается исходя из требований схемы и рассчитывается по формулам, соответствующим конкретному применению (фильтрация, развязка, накопление энергии и т.д.).

Рекомендации по монтажу

При монтаже конденсаторов KZK Orange Line важно соблюдать следующие правила:

• Не допускать механических напряжений на выводах
• Обеспечить хорошую вентиляцию
• Соблюдать полярность подключения (если указана)
• Не превышать максимально допустимое напряжение

Сравнение конденсаторов KZK Orange Line с аналогами

Как конденсаторы KZK Orange Line соотносятся с продукцией других производителей? Проведем сравнение по ключевым параметрам:

Параметр	KZK Orange Line	Конкуренты
Диапазон емкостей	0,047 — 22 мкФ	0,01 — 10 мкФ
Максимальное напряжение	1000 В	630 В
Температурный диапазон	-60…+85°C	-40…+85°C
Тангенс угла потерь	≤0,002	≤0,005

Как видно из сравнения, конденсаторы KZK Orange Line обладают расширенным диапазоном рабочих температур и напряжений, а также меньшими потерями, что обеспечивает их преимущество в ряде применений.

Технология производства конденсаторов KZK Orange Line

Конденсаторы KZK Orange Line производятся с использованием современных технологий:

1. Намотка металлизированной полипропиленовой пленки
2. Вакуумная металлизация обкладок
3. Термокомпрессионная сварка выводов
4. Пропитка специальным составом
5. Герметизация корпуса

Какие преимущества дает использование металлизированной пленки? Это позволяет уменьшить габариты конденсатора при сохранении высокой емкости, а также обеспечивает эффект самовосстановления при локальных пробоях.

Особенности эксплуатации конденсаторов KZK Orange Line

При эксплуатации конденсаторов KZK Orange Line следует учитывать следующие моменты:

• Необходимость периодического контроля параметров
• Возможность изменения емкости при длительной работе
• Влияние температуры на характеристики
• Ограничения по максимальному току и напряжению

Как часто нужно проводить контроль параметров конденсаторов? Рекомендуется проверять основные характеристики (емкость, тангенс угла потерь, сопротивление изоляции) не реже одного раза в год или после 1000 часов наработки.

Срок службы и надежность

Конденсаторы KZK Orange Line отличаются высокой надежностью и длительным сроком службы. При соблюдении условий эксплуатации их ресурс может составлять:

• до 100 000 часов при температуре до 70°C
• до 50 000 часов при температуре до 85°C

Какие факторы влияют на срок службы конденсаторов? Основное влияние оказывают рабочая температура, приложенное напряжение и ток нагрузки. Чем ближе эти параметры к максимально допустимым значениям, тем быстрее снижается ресурс конденсатора.

Перспективы развития технологии пленочных конденсаторов

Технология производства пленочных конденсаторов постоянно совершенствуется. Основные направления развития включают:

• Повышение удельной емкости
• Расширение температурного диапазона
• Снижение потерь
• Улучшение частотных характеристик
• Миниатюризация

Какие инновации ожидаются в ближайшем будущем? Перспективным направлением является использование новых диэлектрических материалов, таких как нанокомпозиты на основе полимеров, что позволит значительно улучшить характеристики конденсаторов.

Конденсатор высокочастотный. Кузнецкий завод конденсаторов

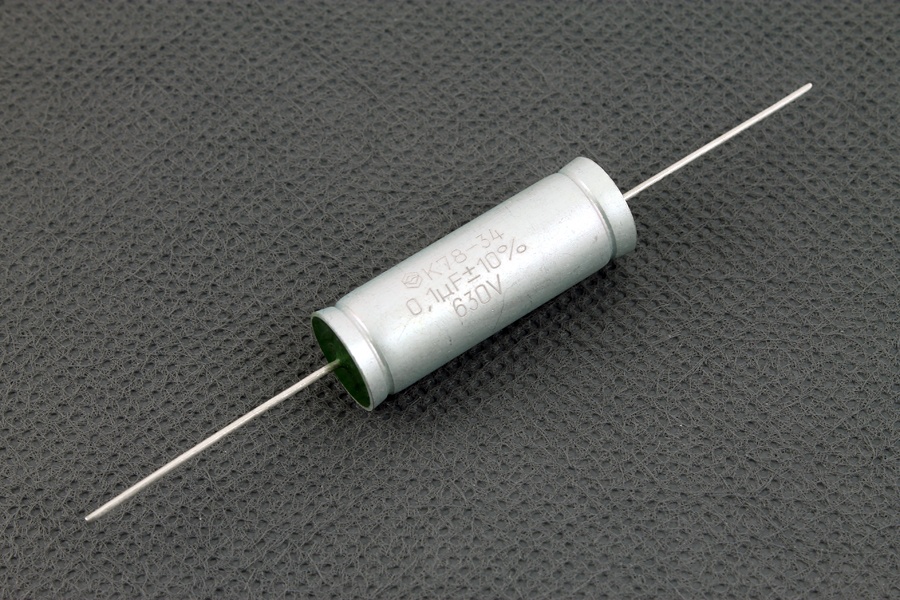

Конденсаторы металлизированные постоянной емкости К78-34

Смотреть / скачать  Datasheet К78-34
Смотреть / скачать   Нормы упаковки К78-34 (бескорпусные)

Смотреть / скачать   Нормы упаковки К78-34(ал.корпус)

Конденсаторы аксиальные металлизированные постоянной емкости.

Конденсаторы предназначены для работы в качестве встроенных элементов внутри комплексных изделий в цепях постоянного, переменного и пульсирующих токов в импульсном режиме

Климатическое исполнение УХЛ 5.1 ГОСТ 15150.

Заменяют К78-19, epcos B32669S3, Axial Polypropylene MKP capacitors. Пригоден для аудиоустройств.

Если вас интересуют конденсаторы для применения в аудиотехнике, просим обратить внимание на данный раздел — [Аудиоконденсаторы].



Технические характеристики К78-34

Номинальное напряжение, Uном	250В, 400В, 630 В, 1000 В
Номинальная ёмкость, сном	0,047 мкФ; 0,1 мкФ; 0,22 мкФ; 3. 3 мкФ; 6,8 мкФ
Допускаемые отклонения ёмкости, Δc	±10%
Интервал рабочих температур, Ut	-60…+85 0С
Тангенс угла потерь на частоте 1 кГц, tgδ	≤ 0,002
Сопротивление изоляции между выводами, Rиз в-в	≥ 100000 МОм
Постоянная времени при температуре 200С, tс	≥ 50000 МОм для Uном=250, 400, 630, 1000,1600 В; cном≤0,33 мкФ ≥ 15000 МОм·мкФ для Uном=250, 400, 630 В; cном > 0,33 мкФ
Сопротивление изоляции между соединёнными вместе выводами и корпусом конденсатора, Rиз в-к	≥ 100000 МОм

Возможна разработка конденсаторов с параметрами по техническому заданию заказчика

Номинальное напряжение	250В				400В			630В			1000В
Размеры, мм   Емкость, мкФ	D	L		d	D	L	d	D	L	d	D	L	d
0,047								11	20	0,8
0,1								10	32	0,8	13	48	0. 8
0,22											18	48	1
2,7					21.5	46	0.8
3,3					23.5	46	0.8
3,9					25.5	46	0.8
4,7					27. 5	46	0.8
5,6					29.5	46	0.8
6,8					32	46	0.8
8.2	27		46	0.8
10	29.5		46	0.8
15	33.5		59	0.8
22	39. 5		59	0.8



Полипропиленовые конденсаторы российского производства. КЗК

Смотреть/скачать Datasheet K78-22
Смотреть/скачать Нормы упаковки К78-22
Смотреть/Скачать Коммерческое предложение К78-22

Заменяет К78-17, К78-25, К78-36, К78-98, CBB60, CBB61, CBB65, ДПС. По согласованию с заказчиком допустима замена устаревших конденсаторов МБГО, МБГП, МБГЧ и подобных.

Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в схемах однофазных асинхронных двигателей при частоте сети 50 Гц, а также для параллельного присоединения к цепи трубчатых люминесцентных и других разрядных ламп.

К78-22 изготавливаются в 24 вариантах.

Данные конденсаторы предназначены для работы в качестве компенсирующего конденсатора:

1. в деревообрабатывающих станках;
2. в холодильных камерах;
3. в насосах;
4. в стиральных машинах;
5. в соковыжималках;
6. в схемах люминесцентных и других разрядных ламп;
7. прочее.

---



Существуют две серии пусковых конденсаторов К78-22: серия STANDARD  и  серия TITAN.

Серия STANDARD:

Конденсаторы европейского качества, подходящие для большинства областей техники. Характеризуются малыми габаритами и низкой ценой.

Серия TITAN:

Конденсаторы повышенной надежности и долговечности.

Необходимы в особо ответственных узлах, при использовании в электросетях низкого качества, насыщенных высшими гармониками и т.д.

Также рекомендуем к использованию для продления срока службы Вашего изделия



Фото пусковых конденсаторов К78-22 в разных вариантах исполнения:





Конденсаторы K78-22 обладают свойствами самовосстановления обкладок конденсатора в случае пробоя.
Изготавливаются в исполнении для умеренного и холодного климата (УХЛ)



Технические характеристики

номинальное напряжение, Uном	250 – 500 в при частоте 50 гц
номинальная ёмкость, сном	0,7 – 40 мкф
допускаемые отклонения ёмкости, δc	±4%; ±5%; ±10%; ±20%
интервал рабочих температур, Ut	-40…+85°с
тангенс угла потерь, tgδ	≤ 0,002; ≤ 0,003 для вариантов 8, 9, 11
сопротивление изоляции между выводами, rиз в-в	для вариантов 8, 9, 11 должно быть равно номинальному сопротивлению разрядного резистора ±10%
постоянная времени при температуре 20°с, tс	≥ 15000 мом·мкф (кроме вариантов 8, 9, 11)
сопротивление изоляции между соединенными вместе выводами и корпусом конденсатора, Rиз в-к	≥ 30000 мом
срок сохраняемости	10 лет

ёмкость, мкф	Uном, в	исполнение	Lmax, мм	Bmax, мм	Hmax, мм	d, мм
0,7	450	а	31,5	9,5	20	0,8
1,0				11	21,5
1,5				13	23,5	1,0
1,7				14,5	25
0,7			45,5	8,5	16,5	0,8
1,0				10	18,5
1,5				12,5	20	1,0
1,7					22
1,9					23,5
2,0
2,2					24,5
2,5				14,5	25,5
3,0					29
3,6				17	32
3,75
4,0				17,5	33
5,0				20	37







* Размеры для справок
** Размеры С=100…460; h=16…50 зависят от требований потребителя



Ёмкость мкФ	U ном. В	Исполнение	Вариант 2			Вариант 4			Вариант 5
			D, мм	H, мм	А, мм	D, мм	H, мм	А, мм	D, мм	H, мм	А, мм
16	250	а	40	62	15	40	62	15	40	62	15
20
3,6	450					30			30
3,75
6			35	62	15
8			40
14						40	62	15	40	62	15
16
3	250	в	30	62	15	25	62	10	25	62	10
4
5
6
7						30		15	30		15
8
9
10
12			35			35			35
14
16				97			97			97
20
25			40	92		40	92		40	92
30
34			45	97		45	97		45	97
40
8	330	в	30	62	15	30	62	15	30	62	15
10			35			35			35
12
16			40			40			40
3	450		30			25		10	25		10
3,6
3,75			30	62	15
3,8
4
5						30		15	30		15
6
8			35			35			35
10			40			40			40
12
14				92			92			92
16
3	500		35	62		35	62		35	62
4
6			40			40			40
8
10				92			92			92
12
16			50	97		50	97		50	97
9	250	д	40	64		40	64		40	64
10
12
14
16
20
8	330
10
12
16
8	450
10
12



ёмкость, мкФ	вариант	U ном, в	допускаемое отклонение емкости
3	варианты 6, 7, 10	450	± 5%; ± 10%
4
5
6
7	вариант 10
8





Ёмкость, мкФ	Uном, В	R резистора	Исполнение	Вариант 8			Вариант 9			Вариант 11
				D, мм	Н, мм	А, мм	D, мм	Н, мм	А, мм	D, мм	Н, мм	А, мм
4	250	1 МОм		35	62	15	30	70	15
4,5
9
3,6	450			25	62	10				35	62	15
3,75
4
5,9				35	62	15				35	62	15
16	250	560 кОм	а		97		35	97			97
20		470 кОм
3		1 МОм	б	25	62	10	25	62	10	25	62
4
5
6
7				30		15	30		15	30
8
9
10
12				35			35			35
14
16		560 кОм		40			40			40
20		470 кОм
25		360 кОм			92			92			92
30		330 кОм		45	97		45	97		45	97
34		300 кОм		50			50			50
40		240 кОм
3,6	450	1 МОм		30	62		30	62		30	62





1

Купить К78-22 вы можете на ООО «Кузнецкий завод конденсаторов».





Емкость

Емкость

Емкость характеризуется параллельное расположение пластин и определяется с точки зрения заряда хранилище: Аккумулятор будет переносить заряд от одной пластины к другой до тех пор, пока напряжение, создаваемое накоплением заряда, не сравняется с напряжением аккумулятора. , где Q = величина заряда хранятся на каждой тарелке. В = напряжение, подаваемое на тарелки. Аналог воздушного резервуара Комбинации конденсаторов Конденсаторный микрофон
