Какие существуют типы коннекторов питания для блоков питания и видеокарт. Чем отличаются разъемы Molex, SATA, PCIe и 12VHPWR. Почему возникают проблемы с новым коннектором 12VHPWR для RTX 4000. Как правильно подключать видеокарты к блоку питания.
Основные типы коннекторов питания для компьютерных комплектующих
Современные компьютерные блоки питания и комплектующие используют несколько стандартных типов разъемов для подключения питания:
- Molex — старый 4-контактный разъем для питания жестких дисков и оптических приводов
- SATA — 15-контактный разъем для питания современных накопителей
- ATX 24-pin — основной разъем питания материнской платы
- 4/8-pin EPS — дополнительное питание процессора
- 6/8-pin PCIe — питание видеокарт
- 12VHPWR — новый 16-контактный разъем для мощных видеокарт
Каждый тип коннектора имеет свои особенности и предназначение. Рассмотрим их подробнее.
Разъем Molex — ветеран компьютерной индустрии

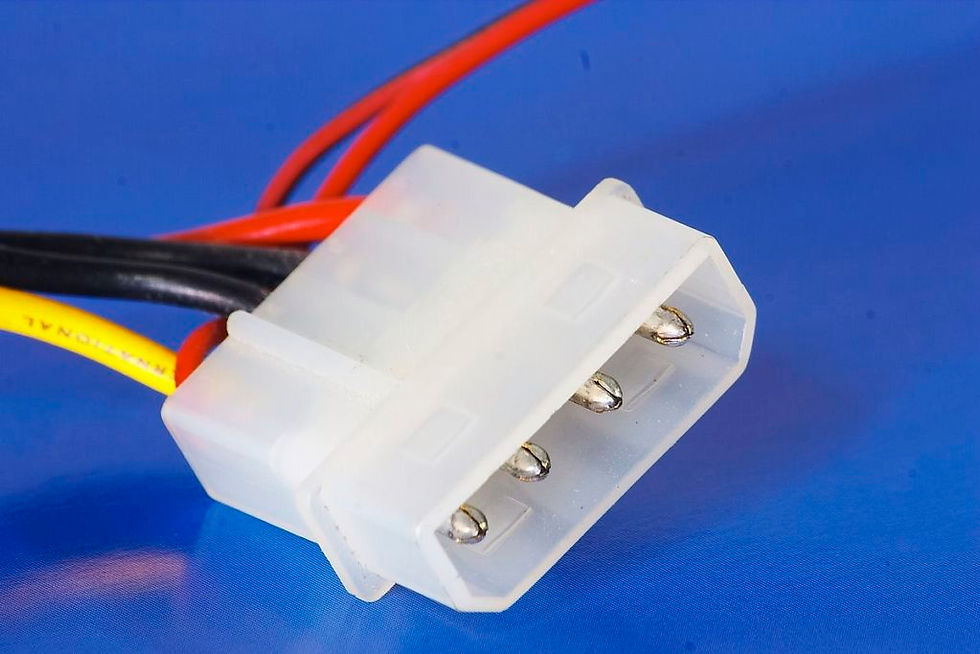

Molex — один из старейших типов разъемов питания, который использовался еще в первых персональных компьютерах. Он представляет собой 4-контактный коннектор прямоугольной формы:
- 2 контакта +12В
- 1 контакт +5В
- 1 контакт земля
Основное назначение Molex — питание жестких дисков и оптических приводов. Также этот разъем часто использовался для подключения вентиляторов и других периферийных устройств.
Преимущества Molex:
- Простая и надежная конструкция
- Высокая токопроводность
- Универсальность
Недостатки:
- Крупные габариты
- Неудобство подключения/отключения
- Отсутствие фиксации
Сегодня разъем Molex практически вышел из употребления, уступив место более современным коннекторам. Но его все еще можно встретить в старых системах или для питания отдельных компонентов.
SATA-коннектор — современный стандарт для накопителей
Разъем питания SATA пришел на смену устаревшему Molex для подключения жестких дисков, SSD и оптических приводов. Он имеет 15 контактов и Г-образную форму для предотвращения неправильного подключения.
Особенности SATA-коннектора:
- 3 линии питания: +3.3В, +5В, +12В
- Несколько контактов заземления
- Горячее подключение
- Компактные размеры
- Удобство использования
SATA-разъем обеспечивает стабильное питание современных накопителей и является стандартом де-факто в современных компьютерах. Его конструкция исключает возможность неправильного подключения.
ATX 24-pin — главный разъем питания материнской платы
24-контактный разъем ATX используется для подачи основного питания на материнскую плату. Он обеспечивает все необходимые линии питания:
- +3.3В
- +5В
- +12В
- -12В
- +5В в режиме ожидания
- Сигнал включения PS_ON
Современный 24-контактный разъем пришел на смену старому 20-контактному стандарту ATX. Для обеспечения обратной совместимости многие блоки питания имеют отсоединяемый 4-контактный блок.
Особенности 24-pin ATX:
- Надежная фиксация
- Высокая токовая нагрузка
- Универсальность — подходит для всех современных материнских плат
Правильное подключение 24-pin разъема критически важно для стабильной работы всей системы.
4/8-pin EPS — дополнительное питание процессора
С ростом энергопотребления современных процессоров стандартного ATX-разъема стало недостаточно. Для обеспечения стабильного питания CPU на материнских платах появился дополнительный 4 или 8-контактный разъем EPS.
Особенности EPS-коннектора:
- Подача дополнительного питания +12В для процессора
- 4 или 8 контактов в зависимости от мощности CPU
- Расположен рядом с процессорным сокетом
- Имеет ключ для предотвращения неправильного подключения
Важно использовать именно EPS-разъем для питания процессора, а не похожий 8-pin PCIe от видеокарты. Их конструкция немного отличается для исключения ошибок при подключении.
6/8-pin PCIe — стандарт питания для видеокарт
Мощные видеокарты требуют дополнительного питания, которое не может обеспечить слот PCIe на материнской плате. Для этого используются специальные 6 и 8-контактные разъемы PCIe:
- 6-pin PCIe — до 75 Вт
- 8-pin PCIe — до 150 Вт
Особенности PCIe-коннекторов:
- Подача питания +12В
- Несколько контактов заземления
- Фиксирующая защелка
- Ключ для правильной ориентации
Современные топовые видеокарты могут иметь несколько разъемов питания PCIe. Важно подключать все имеющиеся разъемы для стабильной работы графического процессора.

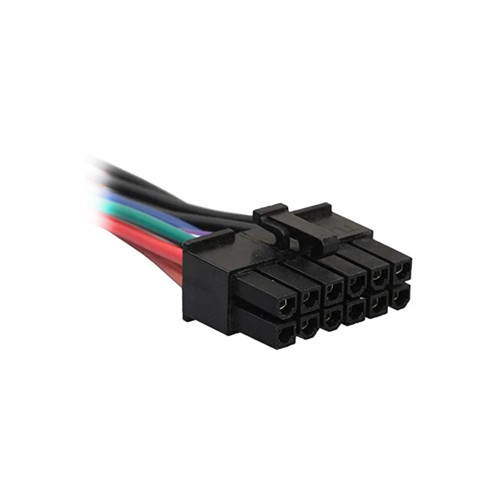

12VHPWR — новый стандарт питания для мощных видеокарт
С выходом видеокарт серии NVIDIA RTX 4000 был представлен новый 16-контактный разъем питания 12VHPWR. Он призван заменить несколько отдельных разъемов PCIe и обеспечить подачу до 600 Вт мощности по одному кабелю.
Особенности 12VHPWR:
- 16 контактов: 12 силовых и 4 сигнальных
- Компактные размеры
- Высокая токовая нагрузка — до 55А
- Поддержка горячего подключения
- Обратная совместимость через переходники
Несмотря на заявленные преимущества, новый разъем вызвал немало проблем и критики. Рассмотрим их подробнее.
Проблемы с коннектором 12VHPWR на видеокартах RTX 4000
После выхода видеокарт NVIDIA GeForce RTX 4090 начали появляться сообщения о расплавлении нового 16-контактного разъема питания. Проблема затронула карты разных производителей и вызвала серьезную обеспокоенность пользователей.
Основные проявления проблемы:
- Оплавление пластика разъема
- Обгорание контактов
- Потеря соединения и отключение видеокарты
- В редких случаях — возгорание
Изначально предполагалось, что проблема связана с неправильным подключением или чрезмерным изгибом кабеля. Однако случаи оплавления наблюдались даже при корректном монтаже.
Возможные причины проблем с разъемом 12VHPWR
Эксперты и пользователи выдвинули несколько версий возникновения проблем с новым коннектором питания:
- Недостаточная площадь контактов для высоких токов
- Неточности в производстве разъемов
- Проблемы с качеством материалов
- Конструктивные недостатки коннектора
- Чрезмерные токовые нагрузки при пиковом потреблении видеокарты
Пока точная причина не установлена. NVIDIA и производители видеокарт проводят расследование инцидентов.
Рекомендации по безопасному использованию разъема 12VHPWR
Чтобы минимизировать риск проблем с новым коннектором питания, рекомендуется следовать этим правилам:
- Использовать только оригинальные кабели от производителя видеокарты или блока питания
- Избегать чрезмерных изгибов кабеля рядом с разъемом
- Проверять надежность соединения после установки
- Не допускать механических воздействий на разъем
- Периодически осматривать коннектор на предмет повреждений
- При обнаружении проблем немедленно отключать видеокарту
Также рекомендуется использовать качественные блоки питания с достаточным запасом по мощности.
Перспективы развития коннекторов питания
Проблемы с разъемом 12VHPWR показали необходимость дальнейшего развития стандартов питания для мощных компонентов. Возможные направления:
- Доработка конструкции 12VHPWR для повышения надежности
- Разработка новых типов разъемов с увеличенной площадью контактов
- Внедрение технологий активного контроля температуры и состояния разъемов
- Переход на более высокие напряжения питания для снижения токов
В любом случае, производителям предстоит серьезная работа по обеспечению надежного и безопасного питания высокопроизводительных компонентов будущего.
Заключение
Коннекторы питания играют важнейшую роль в работе компьютерных систем. От их надежности и характеристик зависит стабильность и безопасность всего компьютера. Несмотря на отдельные проблемы, индустрия продолжает развивать стандарты для удовлетворения растущих потребностей в энергоснабжении современных компонентов.
Пользователям важно внимательно относиться к выбору и подключению кабелей питания, использовать только совместимые и качественные компоненты. При соблюдении рекомендаций производителей можно обеспечить длительную и безопасную эксплуатацию даже самых требовательных к питанию устройств.
