Контактол. Токопроводящий клей контактол: состав, применение и характеристики — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое контактол и для чего он используется. Какие бывают виды токопроводящих клеев. Как правильно применять контактол. Каковы основные характеристики и преимущества токопроводящих клеев.

Содержание

Что такое контактол и его основные виды

Контактол — это токопроводящий клей, который используется для создания электрического контакта между различными элементами. Основные виды контактола:

На основе серебра — обладают высокой проводимостью
На основе меди — более доступны по цене
На основе никеля — устойчивы к коррозии
На эпоксидной основе — имеют высокую адгезию
На силиконовой основе — эластичны и термостойки

Выбор конкретного вида зависит от требований к проводимости, прочности соединения и условий эксплуатации.

Состав и принцип действия токопроводящих клеев

В состав контактола входят:

Связующий компонент (эпоксидная смола, силикон и др.)
Проводящий наполнитель (частицы серебра, меди, никеля)
Отвердитель
Растворители

Принцип действия основан на формировании проводящих «мостиков» из частиц металла в объеме клея при его отверждении. Чем выше концентрация проводящего наполнителя, тем лучше проводимость контактола.

Основные характеристики и свойства контактола

Ключевые характеристики токопроводящих клеев:

Удельное электрическое сопротивление — от 10^-3 до 10^-6 Ом·см
Прочность на отрыв — 10-50 МПа
Рабочая температура — от -60°C до +200°C
Время отверждения — от нескольких минут до суток

Контактол обладает хорошей адгезией к металлам, стеклу, керамике. Образует эластичное и вибростойкое соединение. Устойчив к влаге и агрессивным средам.

Области применения токопроводящих клеев

Контактол широко используется в следующих сферах:

Электроника — монтаж компонентов, ремонт печатных плат
Автомобилестроение — восстановление нагревательных элементов

Приборостроение — герметизация датчиков, соединение электродов
Антистатическая защита — создание проводящих покрытий
Экранирование — нанесение экранирующих слоев

Применение контактола позволяет создавать надежные электрические соединения без пайки.

Преимущества использования токопроводящих клеев

Основные достоинства контактола по сравнению с другими методами соединения:

Простота нанесения и отсутствие нагрева при монтаже
Возможность соединения разнородных материалов
Эластичность и виброустойчивость соединения
Хорошая адгезия к большинству материалов
Отсутствие коррозии в месте контакта
Возможность миниатюризации соединений

Благодаря этим преимуществам контактол находит все более широкое применение в различных отраслях.

Технология применения токопроводящих клеев

Основные этапы работы с контактолом:

Подготовка поверхностей — очистка, обезжиривание
Смешивание компонентов клея (для двухкомпонентных составов)
Нанесение клея тонким слоем на соединяемые поверхности
Совмещение деталей и фиксация
Отверждение при заданной температуре
Контроль качества соединения

Важно соблюдать пропорции смешивания и режимы отверждения, указанные производителем. Это обеспечит оптимальные характеристики клеевого соединения.

Меры безопасности при работе с токопроводящими клеями

При использовании контактола необходимо соблюдать следующие меры предосторожности:

Работать в хорошо вентилируемом помещении
Использовать средства индивидуальной защиты (перчатки, очки)
Избегать попадания на кожу и в глаза
Не допускать нагрева выше рекомендуемой температуры
Хранить в герметичной упаковке вдали от источников тепла

Соблюдение этих простых правил обеспечит безопасность при работе с токопроводящими клеями.

Какие виды контактола наиболее распространены?

Наиболее часто применяются следующие виды токопроводящих клеев:

Контактол К-13 на основе серебра — обладает высокой проводимостью и низкой температурой отверждения (до 80°C)
Контактол КН-3 на основе никеля — устойчив к высоким температурам (до 350°C кратковременно)
Контактол КТ-107 на эпоксидной основе — имеет высокую адгезию к различным материалам
Контактол КЭ-10 на кремнийорганической основе — эластичен и влагостоек

Выбор конкретной марки зависит от требований к электропроводности, температурному диапазону и условиям эксплуатации соединения.

Как правильно подготовить поверхности для нанесения контактола?

Качественная подготовка поверхностей критически важна для получения надежного соединения. Основные этапы:

Механическая очистка от загрязнений, окислов, старых покрытий
Обезжиривание растворителем (ацетон, изопропиловый спирт)
Придание шероховатости поверхности для лучшей адгезии

Удаление пыли и просушка
При необходимости — нанесение праймера для улучшения адгезии

Тщательная подготовка обеспечит максимальную прочность и долговечность клеевого соединения.

Каковы основные недостатки токопроводящих клеев?

При всех преимуществах контактол имеет ряд ограничений:

Более низкая проводимость по сравнению с пайкой
Чувствительность к перегреву и механическим нагрузкам
Ограниченный срок хранения (особенно двухкомпонентных составов)
Сложность ремонта и разборки соединения
Более высокая стоимость по сравнению с обычными клеями

Однако в большинстве случаев преимущества контактола перевешивают его недостатки, что обуславливает его широкое применение.

Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Эпоксидно-каучуковый компаунд К-139 применяется для склеивания неполярных и малополярных резин между собой и с металлом, в качестве органической основы токопроводящего клея контактола. [31]

Большой интерес представляют медные контактолы, которые сочетают низкую стоимость с высокой проводимостью, характерной для большинства серебросодержащих клеев, что позволяет в некоторых случаях рекомендовать их для замены серебряных контактолов. [32]

Контактол КН-3 позволяет получать стабильные низкоомные контакты к таким металлам, как Al, Ni, Си, сталь, углерод, а также к некоторым полупроводниковым материалам. Способен выдерживать длительное ( 1000ч) воздействие температуры 200 С и кратковременное ( 5 мин) — 350 С. [33]

Весьма затруднено получение однородного состава контактола при перемешивании отдельных компонентов. Контактол определенного состава

требует строго определенных режимов сушки, получение идентичных свойств проблематично. Кроме того, контактол имеет плохую адгезию к некоторым металлическим поверхностям, плохо устойчив во времени, особенно при воздействии влаги и температуры. Наконец, площадь, занимаемая соединением ( 0 2 — 0 4 мм2), велика для пленочных микросхем. [34]

Наиболее часто используют контактол марки К-13, имеющий следующий состав: серебряный порошок ( 160 вес. Дозирование контактола производят при помощи шприца. [35]

Каждый из перечисленных клеев в соответствии с присущими ему свойствами имеет свою область применения. Так, контактол К-13 обладает высокой проводимостью, длительным сроком службы и низкой температурой отверждения, что позволяет использовать его для монтажа элементов, не допускающих нагрев выше 80 С. Клей также применяется в биологии и медицине. [36]

Клеепроводящие композиции изготавливают на основе эпоксидных смол холодного и горячего отверждения, полиуретана, силикона и неорганических соединений.

Свойства выпускаемых промышленностью контактолов и особенности их применения приведены в табл. 7.5. Наибольшей электропроводностью обладают клеи с серебряным и золотым наполнителями. [37]

Свойства электропроводящих клеев зависят не только от типа наполнителя, но и от его концентрации. Необходимым условием получения максимальной электропроводности контактолов является формирование в объеме композиции из частичек наполнителя так называемых цепочных структур. Увеличение количества наполнителя увеличивает проводимость, но одновременно ухудшаются механические свойства соединения. В связи с этим разработан способ искусственной ориентации металлических частиц никеля под действием магнитного поля, что позволяет увеличить электропроводность клеев в 5 — 10 раз при значительно меньшей концентрации наполнителя. Удельное электрическое сопротивление зависит также от температуры и времени отверждения. Более высокие технологические параметры соответствуют более высоким значениям электрической проводимости.

[38]

Контактолы КН-1, КН-2, КН-3 не содержат в своем составе драгоценных металлов — наполнитель порошок никеля ПНК-1, поэтому они недефицитны и дешевы, отличаются высокой стабильностью свойств и позволяют осуществлять прочные и стабильные контакты на поверхности таких металлов как алюминий, никель, медь, латунь, а также с некоторыми полупроводниковыми материалами. Кроме того, с помощью контактола КН-1 осуществляется высокопрочный стабильный контакт между металлическими электродами и поверхностью токопро-водящей резины. КН-1 и КН-5 могут использоваться как экранирующие покрытия на изделиях из полистирольного и полиуретанового пенопластов, при эгом они обеспечивают равномерный токопроводящий слой и прочное сцепление с пенопластом без нарушения структуры его поверхности. [39]

Нестабильность контактного сопротивления ( увеличение в течение времени) может быть следствием химических и электрохимических коррозионных процессов под действием кислорода и влаги воздуха, а также под действием непрореагировавших в процессе отверждения остатнов органического связующего. Процессы электрохимической коррозии в основном обусловлены разностью электрических потенциалов контактола и контактируемой поверхности. [40]

Многообразие контактируемых материалов и конструкций контактных соединений приводит к необходимости использования контактолов с различными свойствами. В табл. 18 — 10 приведены основные характеристики применяемых в настоящее время контактолов. [41]

Скорость загустевания контактолов зависит от состава и количества растворителя. Контактол наносят о помощью шприца, что позволяет дозировать количество клея. Это имеет важное значение для обеспечения качества контактного сое динения. Если капля окажется слишком большой, то она может не затвердеть после высыхания наружной области. [42]

Весьма затруднено получение однородного состава контактола при перемешивании отдельных компонентов. Контактол определенного состава требует строго определенных режимов сушки, получение идентичных свойств проблематично. Кроме того, контактол имеет плохую адгезию к некоторым металлическим поверхностям, плохо устойчив во времени, особенно при воздействии влаги и температуры. Наконец, площадь, занимаемая соединением ( 0 2 — 0 4 мм2), велика для пленочных микросхем. [43]

Однако применение контактольных соединений ограничивается микросхемами, к которым не предъявляется особых требований по надежности и сроку службы. Это определяется потенциальной ненадежностью контактольных соединений, зависящей от ряда факторов. Так, достаточно трудно получить однородный состав контактола, у него неодинаковая адгезия к некоторым металлическим поверхностям, плохая устойчивость во времени. [44]

Типовой технологический процесс изготовления плоских микромодулей. [45]

Страницы: 1 2 3 4

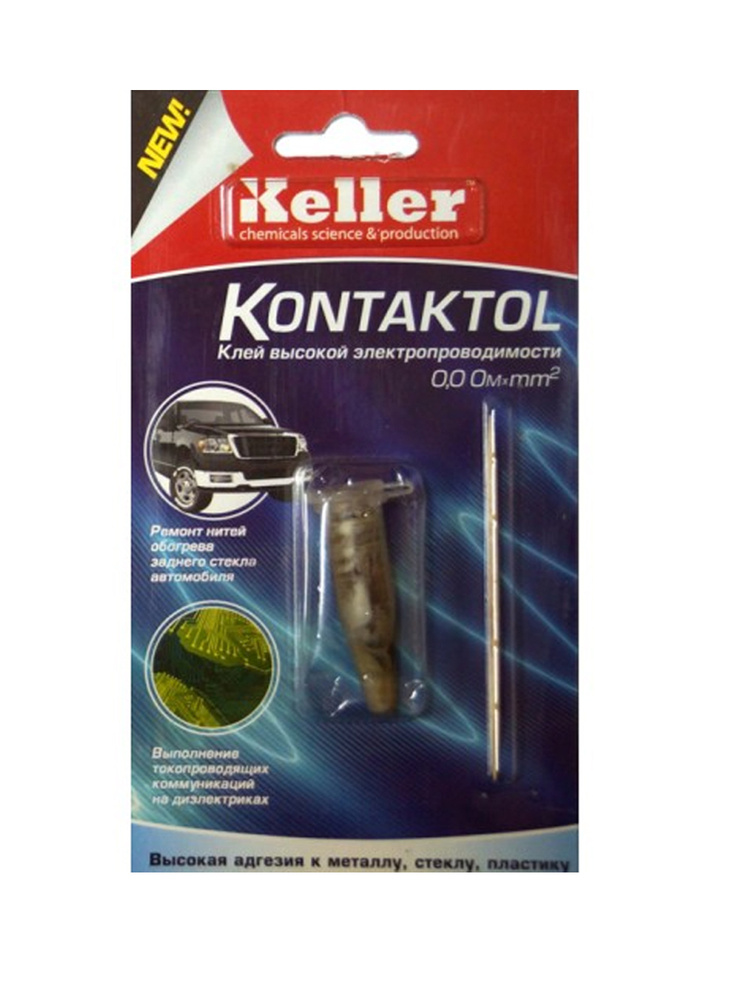

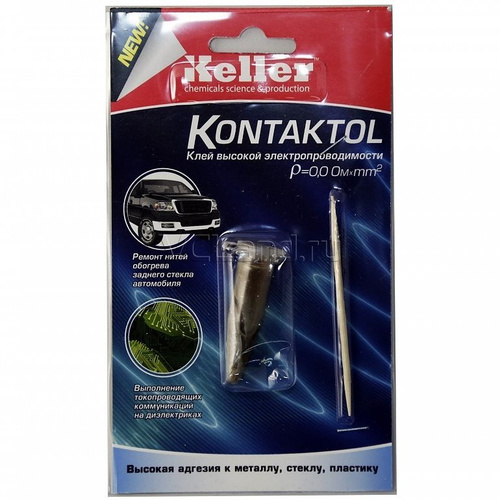

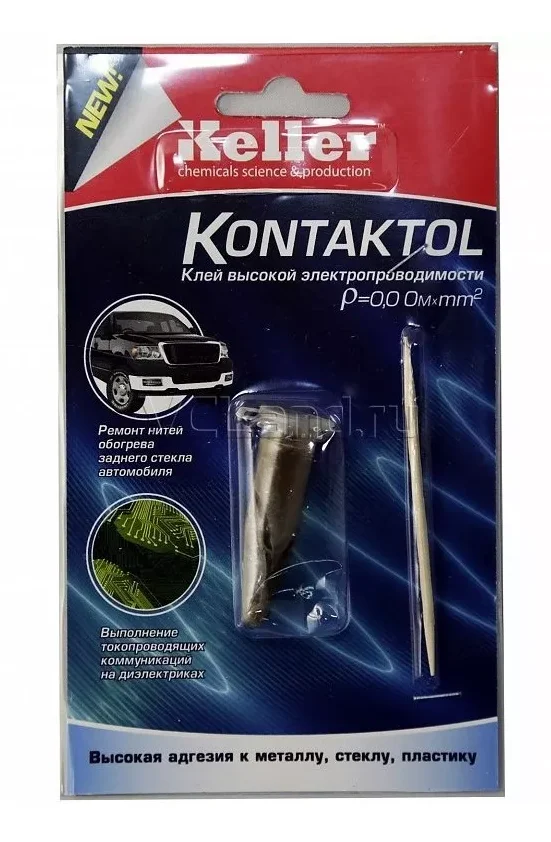

Клей КОНТАКТОЛ электропроводный (5 г)

fix:

г. Архангельск, ул. Иоанна Кронштадтского, д. 16:

— мало

г. Астрахань, ул. Савушкина, д. 46:

— мало

г. Волгоград, ул. Рабоче-Крестьянская, д. 14:

— мало

г. Воронеж, ул. Фридриха Энгельса, д. 56:

— достаточно

г. Екатеринбург, ул. Героев России, д. 2, ТЦ Свердловск:

— мало

г. Екатеринбург, ул. Уральская, д. 3:

— мало

г. Иваново, проспект Ленина, д.9:

— достаточно

г. Ижевск, ул. Вадима Сивкова, д.150, ТЦ Европа:

— мало

г. Казань, ул. Декабристов, д. 158:

— достаточно

г. Казань, ул. Спартаковская, д. 2, ТК «Караван галерея»:

— мало

г. Калининград, ул. Генерала Соммера, дом 9-11:

— мало

г. Кемерово, ул. Пролетарская, д.3:

— мало

г. Кострома, ул. Советская, д. 119, пом. 48:

— мало

г. Краснодар, ул. Коммунаров, д. 102:

— мало

г. Краснодар, ул. Тургенева д 35/1:

— мало

г. Красноярск, ул. Вавилова, д.1, стр.39, ТК «Атмосфера», пав. 11:

— мало

г. Москва, Багратионовский пр-д, 7, ТЦ «Горбушкин Двор», пав. С2-006а:

— достаточно

г. Москва, Варшавское шоссе, вл. 132/2, пав. М-1:

— достаточно

г. Москва, Пятницкое ш., 18, ТК «Митинский радиорынок», пав. 401/402, 1-й этаж:

— достаточно

г. Москва, ул. Генерала Белова, д. 29, ТЦ Фея:

— достаточно

г. Москва, ул. Профсоюзная, 56, ТЦ «Черемушки», пав. 1Г14:

— отсутствует

г. Москва, ул. Сущевский вал, д. 5 стр. 12, пав. Л-140:

— мало

г. Москва, ул. Сущевский вал, д. 5 стр. 20, ТЦ «Савеловский», пав. К-3:

— мало

г. Набережные Челны, Московский проспект, д. 126А, ТК «Кама»:

— достаточно

г. Нижний Новгород, ул. Композитора Касьянова, д. 6 Г, модуль 4, отдел Е1:

— отсутствует

г. Нижний Новгород, ул.Советская, д. 12:

— мало

г. Новокузнецк, проспект Курако, д. 16:

— мало

г. Новосибирск, ул. Крылова 26, ТЦ Москва:

— мало

г. Омск, пр-т Карла Маркса. д. 29 А:

— мало

г. Пенза, ул. Володарского 78 (угол с ул. Бакунина, д.62):

— достаточно

г. Пермь, ш. Космонавтов, 10А:

— мало

г. Ростов-на-Дону, ул. Серафимовича, д. 50:

— мало

г. Рязань, пр-т Первомайский, дом 21/24:

— мало

г. Самара, ул. Победы д. 105:

— мало

г. Самара, ул. Победы, д. 81 (вход с ул. Средне-Садовая):

— достаточно

г. Санкт-Петербург, Московский пр., д.193:

— достаточно

г. Санкт-Петербург, пр. Энгельса, д.137, лит А:

— достаточно

г. Санкт-Петербург, Столярный пер., д. 7:

— достаточно

г. Санкт-Петербург, ул, Дыбенко, д.20, к.1:

— мало

г. Санкт-Петербург, ул. Ильюшина, д. 8:

— отсутствует

г. Санкт-Петербург, ул. Марата, д. 22-24:

— мало

г. Саратов, ул. Московская, д. 106:

— достаточно

г. Смоленск, ул. Беляева, д. 6:

— мало

г. Ставрополь, ул. Лермонтова, д. 193:

— мало

г. Тольятти, ул. Революционная, д. 52, ТД ДБ «Орбита», 1 этаж, 111 секция:

— мало

г. Тюмень, ул. Герцена, д.95А:

— мало

г. Уфа, ул. Комсомольская, д. 15 (вход со стороны ул. Бессонова):

— мало

г. Чебоксары, ул.Композиторов Воробьевых, д.20, ТРЦ «Дом Мод», 1-й этаж:

— мало

г. Челябинск, проспект Победы, д.162:

— мало

г. Челябинск, ул. Цвиллинга, д. 58:

— мало

г. Череповец, ул. Металлургов, д.7:

— мало

г. Ярославль, ул. Свободы, д .13:

— мало

ГО Сочи, г. Адлер, ул. Демократическая 53/А, ТЦ Пассаж:

— отсутствует

ОПТОВЫЙ СКЛАД: г. Москва, 2 хорошевский проезд, д. 7, стр.1:

— много

Токопроводящий клей. Применять только до 36 вольт. Изготовлен из качественных импортных реактивов.

Применение

Восстановление нагревательных дорожек на заднем стекле автомобиля
Создание контактов на любых разъемах. Вы сможете изготовить любые шнуры без пайки.

CONTACT OL SPRAY 200 МЛ 893.60

Магазин > Электрика > Электрохимия > Свяжитесь с чистящими средствами и защитниками > Свяжитесь с OL Oxidation Solvent > 893,60

893,60 — UNSPSC 47131821

Средство для очистки электрических контактов

Очищает все виды электрических контактов

Удаляет оксидные и сульфидные слои, смолу, масло и грязь

Устраняет высокое сопротивление

Мгновенно устраняет треск

Не влияет на обычные строительные материалы

Контакт OL должен полностью высохнуть, прежде чем электрическая система может быть снова введена в эксплуатацию!

Для всех типов электрических контактов.

Совместим с большинством строительных материалов.

Слегка распылите на контакты.

Несколько раз вставьте контакты для очистки или используйте мягкий абразив.

Испытание на совместимость с пластмассами.

Не применять при включенном питании.

Дайте растворителю полностью испариться перед возобновлением питания.

Связаться с торговым представителем Подпишитесь на нашу рассылку контактСТАРЫЙ |
Контактная информация
ВАЖНОЕ ПРИМЕЧАНИЕ. В связи с распоряжением губернатора Бейкера от 23 марта в связи с COVID-19 сотрудники AdCare Educational Institute в настоящее время работают удаленно из дома. Вот как вы можете связаться с нами:
Если вы знаете, с кем из сотрудников вы хотите поговорить, свяжитесь с ним по контактной информации, указанной ниже.
Если вы не уверены, с кем вам нужно поговорить, позвоните по номеру 774-314-8278.
Если не указано иное, почтовый адрес, телефон и факс для всех сотрудников:
AdCare Educational Institute – Massachusetts
5 Northampton Street
Worcester, MA 01605
ВРЕМЕННЫЙ ТЕЛЕФОН ГЛАВНОГО ОФИСА С 24 марта 2020 г.: 774-314-8278
Факс: 508-752-8111
Алфавитный список сотрудников AdCare по фамилиям:
Дениз Адамс
AdCare Educational Institute of New England Programs
PO Box 742, Augusta, ME 04332
207-621-2549
Факс: 207-623-0556
Электронная почта:adams@neias. org
Марион Кларк – Джалберт
Электронная почта: [email protected]
Лидан Дирдон
Электронная почта: [email protected]
Джим Дюпре
Электронная почта: [email protected]
Дженнифер Фэйи
774-314-7861
Электронная почта: [email protected]
Джина Колон
774-314-8276
Электронная почта: [email protected]
Тони Джентил
(774)757-0279
Электронная почта: [email protected]
Ян Горске
774-314-8278
Электронная почта: [email protected]
Джим Горске, MBA
508-450-2565
Электронная почта: [email protected]
Лаура Гуида
(774) 314-7965
Электронная почта: [email protected]
Дениз Генри
508-499-8202
Электронная почта: denise@adcare-educational.

Что такое контактол и его основные виды

Состав и принцип действия токопроводящих клеев

Основные характеристики и свойства контактола

Области применения токопроводящих клеев

Преимущества использования токопроводящих клеев

Технология применения токопроводящих клеев

Меры безопасности при работе с токопроводящими клеями

Какие виды контактола наиболее распространены?

Как правильно подготовить поверхности для нанесения контактола?

Каковы основные недостатки токопроводящих клеев?

Большая Энциклопедия Нефти и Газа, статья, страница 3

Клей КОНТАКТОЛ электропроводный (5 г)

Применение

CONTACT OL SPRAY 200 МЛ 893.60

В МАГАЗИНЕ

Техническая информация

Клиенты также просмотрели

Преимущества и преимущества

Применение

Инструкции

Уведомления

часто покупают вместе с

Вам также может понравиться

Обзор(ы)

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
