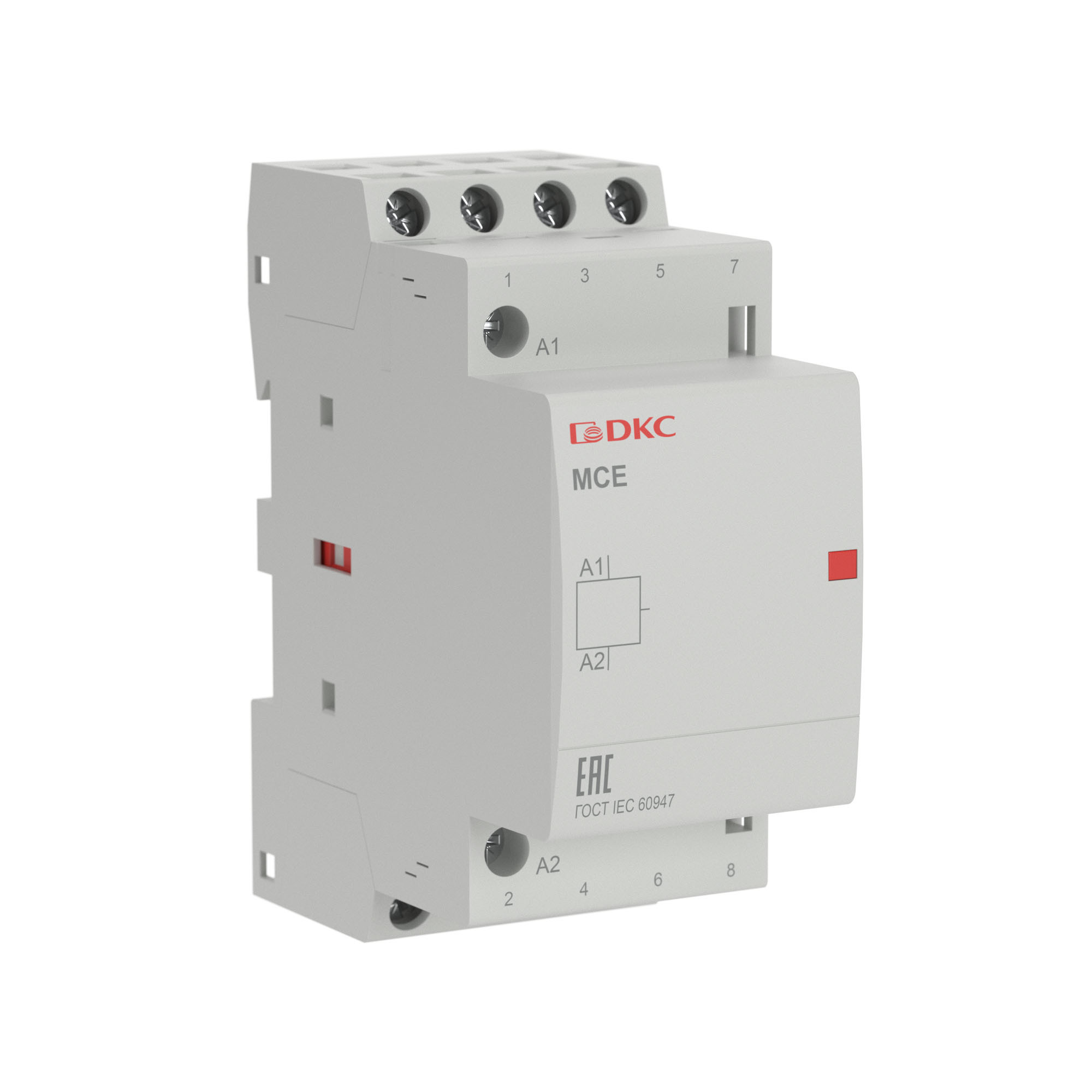

Что такое модульный контактор и для чего он нужен

Модульный контактор — это электромагнитное коммутационное устройство, предназначенное для дистанционного управления электрическими цепями. Основные функции модульного контактора:

Включение и отключение силовых электрических цепей
Управление мощными электродвигателями
Коммутация осветительных и нагревательных приборов
Автоматизация работы инженерных систем зданий

Модульные контакторы широко применяются в системах автоматики, щитах управления, распределительных устройствах. Их компактные размеры позволяют устанавливать на DIN-рейку вместе с другой модульной аппаратурой.

Принцип работы модульного контактора

Принцип действия модульного контактора основан на электромагнитном эффекте. Основные этапы работы:

При подаче напряжения на катушку контактора создается электромагнитное поле
Под действием магнитного поля якорь притягивается к сердечнику
Якорь механически связан с подвижными силовыми контактами
Происходит замыкание силовых контактов и включение нагрузки
При снятии напряжения с катушки контакты размыкаются под действием возвратной пружины

Таким образом, подавая и снимая управляющее напряжение на катушку, можно дистанционно коммутировать силовую цепь.

Конструкция и устройство модульного контактора

В состав модульного контактора входят следующие основные элементы:

Электромагнитная катушка — создает магнитное поле при подаче напряжения
Магнитопровод — концентрирует магнитный поток
Якорь — подвижная часть магнитной системы
Силовые контакты — осуществляют коммутацию силовой цепи
Возвратная пружина — размыкает контакты при отключении

Дугогасительная камера — гасит электрическую дугу
Корпус — обеспечивает изоляцию и крепление элементов

Все элементы смонтированы в компактном корпусе, имеющем стандартную ширину модульного устройства (17,5 или 35 мм). Это позволяет легко устанавливать контактор в электрощит на DIN-рейку.

Виды и характеристики модульных контакторов

Модульные контакторы различаются по следующим основным параметрам:

Количество и тип контактов (1-4 полюса, НО/НЗ)
Номинальный ток контактов (от 16 до 100 А)
Напряжение катушки управления (12, 24, 230 В)
Номинальное рабочее напряжение (230/400 В)
Категория применения (AC1, AC3, AC7a и др.)

При выборе модульного контактора необходимо учитывать все эти характеристики в зависимости от конкретного применения.

Преимущества использования модульных контакторов

Модульные контакторы обладают рядом преимуществ по сравнению с обычными контакторами:

Компактные размеры
Возможность установки на DIN-рейку
Низкий уровень шума и вибрации при работе
Высокая коммутационная износостойкость
Наличие дугогасительных камер
Простота монтажа и обслуживания
Совместимость с другой модульной аппаратурой

Эти преимущества делают модульные контакторы оптимальным выбором для применения в системах автоматики зданий, щитах управления и распределительных устройствах.

Области применения модульных контакторов

Модульные контакторы находят широкое применение в различных областях:

Управление освещением в зданиях и на улицах
Коммутация нагревательных приборов
Управление вентиляцией и кондиционированием
Автоматизация работы насосов и компрессоров
Системы «умный дом»

Автоматический ввод резерва (АВР)
Управление промышленными электродвигателями

Компактность и удобство монтажа делают модульные контакторы универсальным решением для автоматизации различных электрических систем.

Как правильно выбрать модульный контактор

При выборе модульного контактора необходимо учитывать следующие основные параметры:

Номинальный ток контактов — должен соответствовать току коммутируемой нагрузки
Количество и тип контактов — зависит от схемы подключения
Напряжение катушки управления — выбирается исходя из напряжения цепи управления
Категория применения — определяет тип коммутируемой нагрузки
Номинальное рабочее напряжение — должно соответствовать напряжению сети

Также следует учитывать условия эксплуатации, частоту коммутаций и другие факторы. Правильный выбор контактора обеспечит надежную и долговечную работу оборудования.

Монтаж и подключение модульного контактора

Монтаж модульного контактора выполняется в следующей последовательности:

Установка контактора на DIN-рейку в электрощите
Подключение силовых проводников к силовым контактам
Подключение проводов управления к катушке контактора
Проверка надежности всех соединений
Проверка работоспособности контактора

При подключении необходимо строго соблюдать схему, приведенную в инструкции на конкретную модель контактора. Все работы должны выполняться при отключенном напряжении квалифицированным персоналом.

Контактор модульный КМ20-20, КМ40-40 в системе отопления

Простота конструкции инфракрасного отопления гарантирует безотказность его работы на десятки лет. Но для этого необходимо корректно рассчитать мощность оборудования и правильно оснастить систему. Сегодня мы поговорим о том, в каких случаях в системе отопления «греющий потолок» на основе низкотемпературных пленочных электронагревателей используется модульный контактор.

Стандартный комплект отопления

В стандартный комплект греющего потолка включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.

Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).

Когда в системе нужен модульный контактор

Рассчитывать мощность греющего потолка при максимальной нагрузке необходимо заранее. В случае превышения рекомендованной мощности нагрузки на группы пленочных электронагревателей более 10 А (установленная мощность 2,2 кВт) следует включить в цепь модульный контактор. Он будет выполнять в системе коммутацию групповых нагрузок.

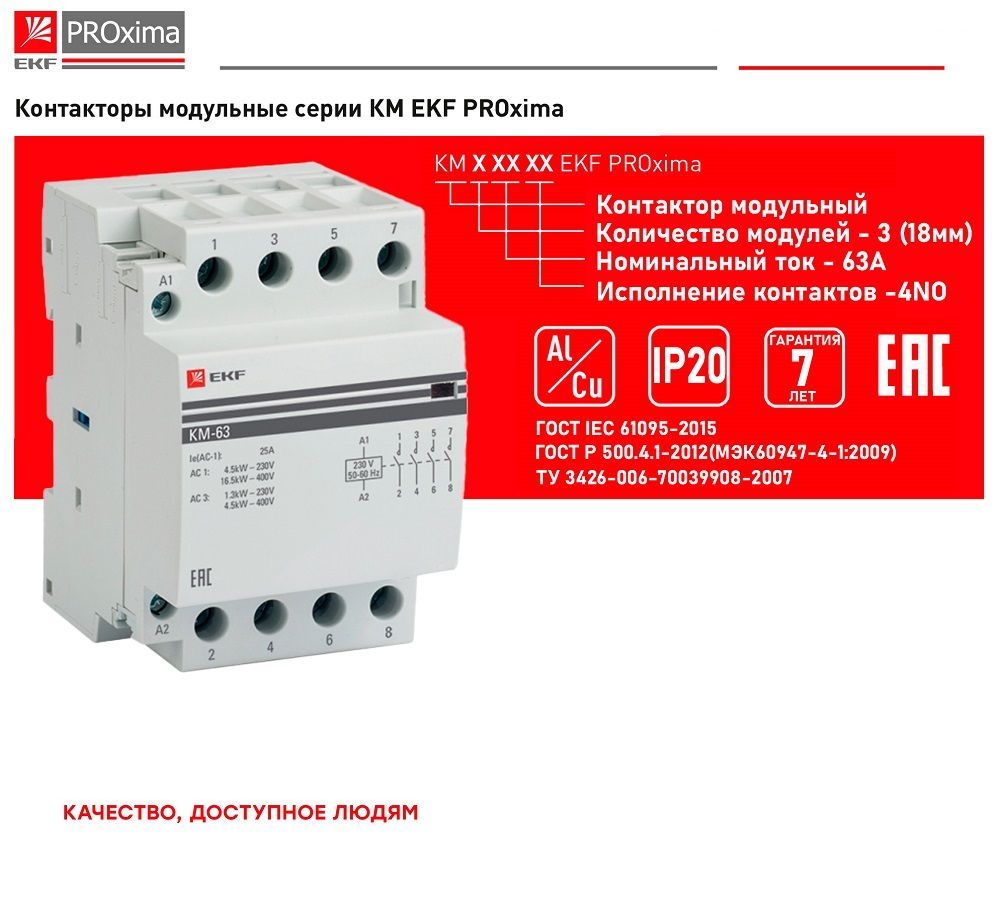

В настоящее время компания «Тёплый Мир Электро» рекомендует к использованию двухполюсные и четырехполюсные модульные контакторы фирмы IEK (КМ20-20, КМ40-40 и КМ63-40). Ниже (см. рисунок) представлена структура обозначения модульного контактора торговой фирмы IEK на примере КМ20-20.

Принцип работы модульного контактора в системе отопления на основе пленочных электронагревателей

Давайте рассмотрим на конкретном примере, как работает в системе инфракрасного отопления «греющий потолок» контактор модульный модели КМ20-20, выпущенный торговой фирмой IEK. Предположим, что в одной из групп нагревателей установленная мощность составляет 2,4 кВт (ток нагрузки 10,9 А).

Очевидно, что на группу необходимо устанавливать соответствующий модульный контактор, так как ожидаемая нагрузка будет превышать максимальные для терморегулятора 10 А. В данном случае отлично подойдет к использованию контактор модульный КМ20-20 с номинальной нагрузкой по току 20 А. Принципиальная схема подключения в электрическую цепь пленочных электронагревателей и модульного контактора представлена ниже.

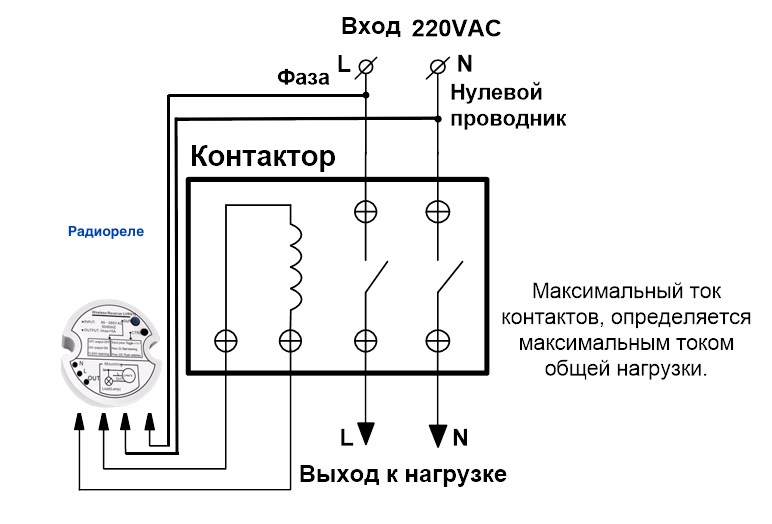

Как работает модульный контактор КМ20-20 после подключения? В каждом помещении, которое обогревается с помощью греющего потолка, имеется отдельный терморегулятор, отслеживающий внутреннюю температуру. Соответствующий терморегулятор управляет модульным контактором, который отвечает за группу с нагрузкой 10,9 А. При необходимости он подает сигнал на модульный контактор, который в свою очередь включает или отключает напряжение от соответствующей группы нагревателей.

Контактор модульный КМ20-20 рассчитан на использование в однофазных сетях для однофазных групп пленочных электронагревателей. К таким сетям подключается греющий потолок в большинстве жилых, офисных или других помещений относительно небольшой площади.

Трехфазные группы пленочных электронагревателей чаще всего используются для организации отопления на промышленных предприятиях или в складских комплексах. В этом случае применяется модульный контактор модели КМ40-40, КМ63-40, которые работают по такому же принципу.

Особенности модульных контакторов IEK

Наша компания рекомендует клиентам исключительно проверенные материалы и комплектующие, гарантирующие долговечность и эффективность отопительных систем на основе пленочных электронагревателей. Это касается и пленочных электронагревателей, и терморегуляторов, и модульных контакторов IEK, которые имеют следующие особенности.

Компактность и совместимые размеры.
Это позволяет устанавливать дополнительное оборудование в стандартный электрический щиток, куда отлично подходит любой аппарат модульной серии.
Модульные контакторы IEK обладают визуальной индикацией состояния главных контактов.
Устройства отличаются пониженным электромагнитным фоном, что обеспечивается использованием в них магнитной системы на постоянном токе.
Модульные контакторы IEK обладают высоким быстродействием. Включение питания происходит в течение 20 мс, а отключение цепи от сети – за 30 мс.
Здесь используются мостиковые контакты, обеспечивающие двойной разрыв при размыкании главных контактов.
При срабатывании модульные контакторы IEK создают минимальный уровень шума.

Высокая степень надежности, быстродействие и чуткость данных устройств обеспечивают безопасность работы всей отопительной системы, ее долговечность и эффективность. Модульные контакторы IEK проверены годами эксплуатации в отечественных условиях с резкими перепадами напряжения и нестабильной работой электрических сетей.

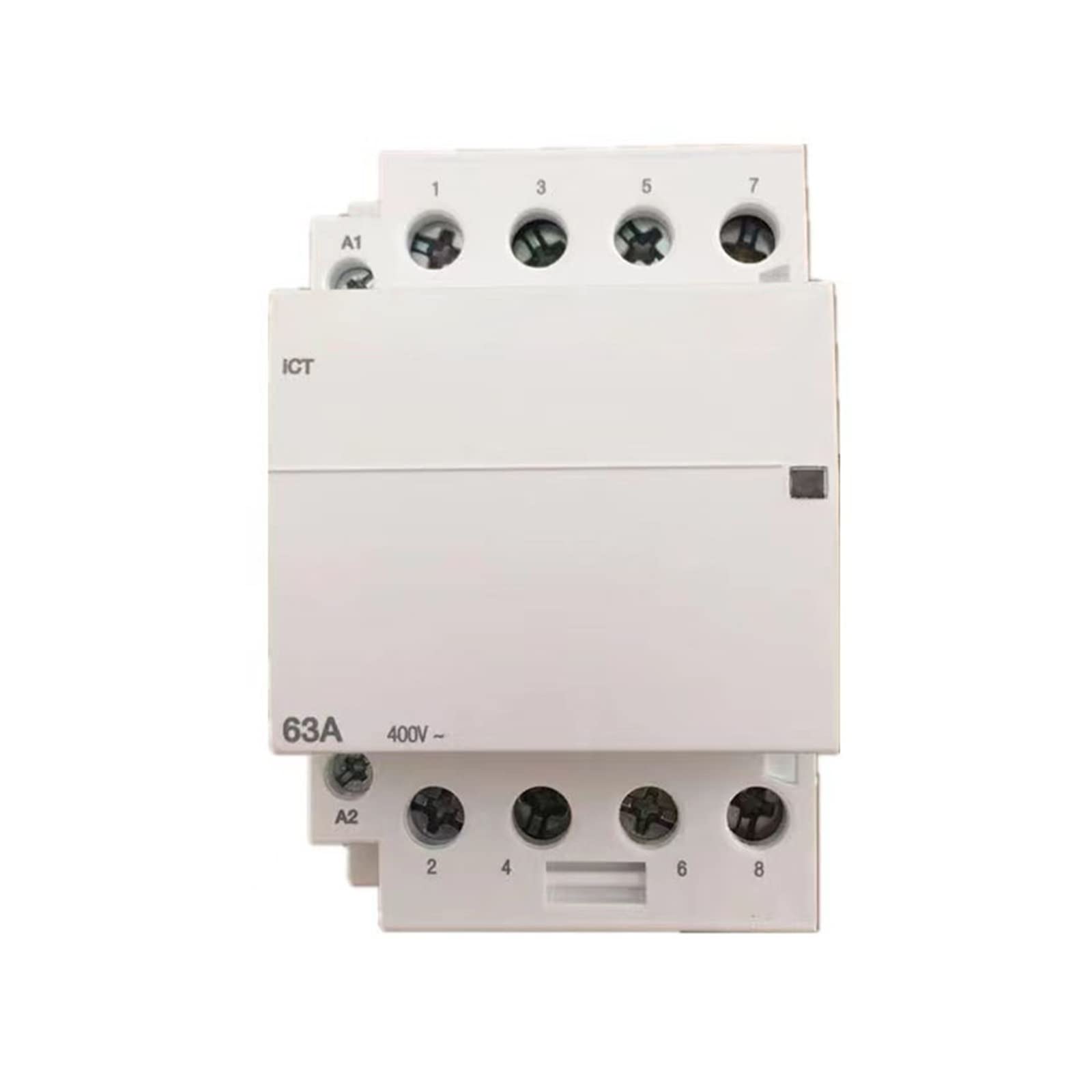

Контактор модульный 40А / 8 кВт / 4NО

Принцип работы

При подаче напряжения на управляющую обмотку рабочая часть притягивается к сердечнику и блокируется в этом положении. При снятии управляющего сигнала контактор возвращается в изначальное положение.

Параметры вторичной цепи обычно намного больше, чем управляющие, что позволяет с помощью сигнала малой мощности коммутировать большие мощности на выходе.

Документация

Технические характеристики

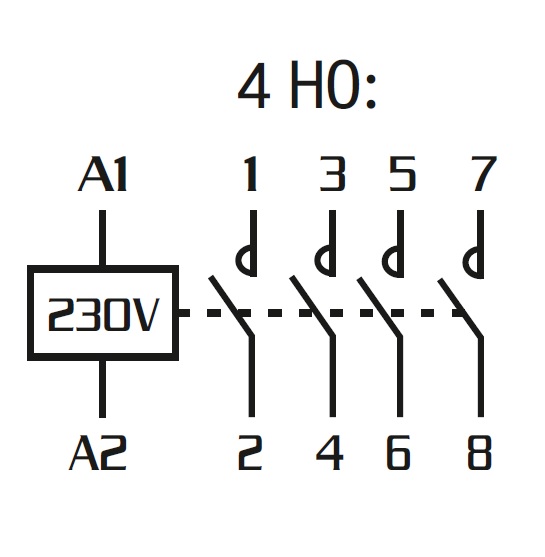

Количество управляемых контактов	4 x NO
Напряжение катушки управления	230 B (AC)
Номинальное рабочее напряжение	230/400 В, 50 Гц
Номинальный рабочий ток	до 20 А
Номинальная мощность при напряжении 220В	до 8,4 кВт
Номинальное импульсное напряжение	6 кВ
Номинальный условный ток короткого замыкания	3 кА
Скорость срабатывания при замыкании	20 мс
Скорость срабатывания при размыкании	30 мс
Пусковой ток катушки управления	60 мА
Ток удержания катушки управления	12 мА
Электрическая износостойкость	150 000 циклов
Положение в пространстве	Вертикальное
Окружающая среда	Невзрывоопасная, без пыли
Режим работы	Продолжительный
Крепление	DIN-рейка 35 мм
Кол-во DIN модулей	1 модуль
Степень защиты	IP 20

Нажимая кнопку «Отправить заявку», Вы соглашаетесь на обработку персональных данных

Определение, принцип работы и функция

Содержание

Основным средством управления силовыми цепями и цепями двигателя в коммерческих и промышленных установках всегда был модульный контактор.

Эти механические соединители обычно монтируются на стенах и могут сильно различаться по размеру и мощности. Модульные контакторы являются незаменимыми устройствами в промышленной среде, используются в основном для удаленного переключения нагрузок, обеспечивая, таким образом, автоматизированное управление электрическими цепями и устройствами в различных строительных конструкциях.

Что такое модульный контактор?

Модульные контакторы представляют собой устройства с электрическим управлением, функция которых заключается в замыкании или разрыве соединения между источником питания и нагрузкой. В основном они используются для автоматизации процессов в зданиях и сооружениях, работают как коммутационные устройства. Типичный контактор включает в себя от одного до четырех полюсов других контактов, а также сети переменного и постоянного тока.

Определение

Модульный контактор представляет собой электромагнитное устройство, используемое для включения и выключения тока в любой электрической цепи. Поскольку он электромагнитный, усилие для размыкания или замыкания контактов создается исключительно электромагнитом. Контактор обычно питается на более низком уровне, чем цепь, и это устройство стало чрезвычайно популярным в различных системах автоматизации.

Принцип работы

Каждый модульный контактор состоит из трех основных компонентов, отвечающих за его принцип работы: катушка, контакты и корпус. Когда на катушку контактора подается напряжение, главные контакты устройства меняют положение, позволяя электрическому току передаваться на нагрузку. Когда катушка обесточивается, магнитная сила обращается в нуль.

Функция

Модульные контакторы

в основном используются в приложениях большой мощности. Когда они являются частью мощной системы управления освещением, они располагаются в конфигурации с фиксацией, которая включает две катушки, работающие в тандеме. Принцип работы напоминает блокирующее реле, и он особенно распространен в установках промышленного освещения.

Связанная статья: Различные типы контакторов и принцип их работы

Преимущества использования модульного контактора

Бесшумная работа. Большинство модульных контакторов не издают гудящего шума. Таким образом, они обеспечивают тихую работу. Это важно там, где требуется тишина, в том числе в промышленной среде.
Простота установки. Модульный контактор, как правило, прост в установке и может быть быстро модернизирован.
Различные режимы работы. Модульные контакторы имеют различные режимы работы, такие как режим временного включения, режим отключения или автономный вариант.
Источник переменного или постоянного тока. Многие усовершенствованные модульные контакторы могут поставляться с сетями переменного и постоянного тока.
Компактная конструкция. Модульные контакторы не занимают много места, компактны, их легко перемещать.
Энергоэффективный. Почти все современные модульные контакторы представляют собой энергоэффективные решения, рассеивающие меньше тепла.
Разнообразие применений. Большим преимуществом этих электромагнитных устройств является то, что их можно использовать в различных коммерческих и промышленных целях. Некоторые из наиболее распространенных примеров включают системы кондиционирования воздуха, двигатели постоянного тока, резервные выключатели питания и насосы.

Как правильно выбрать модульный контактор

Выбор лучшего модульного контактора может оказаться сложной задачей, поскольку необходимо учитывать несколько важных параметров, функций и спецификаций. Номинальные параметры переключателя и катушки — две наиболее важные вещи, которые следует учитывать. В зависимости от предполагаемого использования контакторам присваиваются несколько электрических характеристик.

Таким образом, номинальные значения индуктивной нагрузки в основном являются стандартными для проводников, предназначенных для двигателей или трансформаторов, тогда как номинальные значения резистивной нагрузки в основном относятся к контакторам, используемым в устройствах управления освещением. Следует также помнить, что напряжение катушки модульного контактора не всегда идентично напряжению нагрузки. Наиболее популярные напряжения катушки следующие: 12,24,28,23о или 400В.

Другими важными параметрами, которые следует учитывать при выборе правильного модульного контактора, являются его электрическая и механическая прочность и номинальный рабочий ток. Различные бренды предлагают разные контакторы с различными характеристиками.

Среди самых популярных и надежных компаний Chint Global . Мы предлагаем клиентам широкий ассортимент модульных контакторов с особыми характеристиками, которые делают их идеальными для промышленного использования, помимо коммерческого. Вся наша продукция изготовлена из высококачественных материалов, которые гарантируют долгий срок службы без частого обслуживания.

Наши контакторы могут также использоваться в энергосистемах с переменным током 50 Гц/60 Гц и достигают электрического напряжения 400 В. Количество полюсов может варьироваться, и большинство контакторов поддерживают состояния контактов Н/О и Н/З. Наши модульные контакторы полностью соответствуют соответствующим стандартам IEC. Это означает, что они соответствуют всем необходимым требованиям. Различные комбинации цепей могут быть собраны в соответствии с промышленными потребностями.

Где использовать модульный контактор в ваших проектах

Модульные контакторы

используются в самых разных областях. Они в основном встречаются в различных строительных объектах, включая системы освещения, тепловые насосы, системы кондиционирования или вентиляции. Их различные характеристики делают их идеальным решением для коммерческих и промышленных сред.

Модульный контактор может использоваться в больших зданиях для обеспечения централизованного управления. Здесь контактор обычно содержит две рабочие катушки. Первый контактор замыкает контакты силовой цепи, когда на него подается напряжение. Второй размыкает контакты при необходимости. Модульные контакторы для освещения имеют специальные функции, которые отвечают большинству потребностей управления освещением.

Еще одно важное применение модульных контакторов связано с дистанционным переключением и автоматическим управлением рядом электрических устройств или промышленных объектов, включая системы кондиционирования воздуха и все типы насосов. Что делает модульные контакторы эффективными в этой области, так это то, что они отличаются бесшумной работой, длительным механическим сроком службы и компактной конструкцией.

Модульные контакторы также популярны для коммутации больших электрических выходов в промышленных двигателях. Это важно для тяжелых промышленных применений, где необходимо контролировать большую нагрузку электродвигателей. Устройства защиты двигателя, такие как модульные контакторы, могут помочь защитить электродвигатели от колебаний валютных курсов, чтобы обеспечить оптимальную производительность. Такие контакторы также могут уменьшать или устранять нежелательные гармоники в линии электропередачи или лучше контролировать пульсации в электрической сети.

Модульные контакторы соответствуют стандартным спецификациям для таких устройств, как кондиционеры. Это означает, что их можно использовать в отраслях с большими системами кондиционирования воздуха, которые работают круглый год. По сравнению с реле управления, модульные контакторы предназначены для работы с более мощными коммутационными приложениями, такими как большие системы кондиционирования воздуха.

Заключение

Модульные проводники

всегда были популярными коммутационными устройствами, используемыми как в коммерческих, так и в промышленных условиях. Они обеспечивают безопасное переключение, управление несколькими приборами и защиту от пиковых токов.

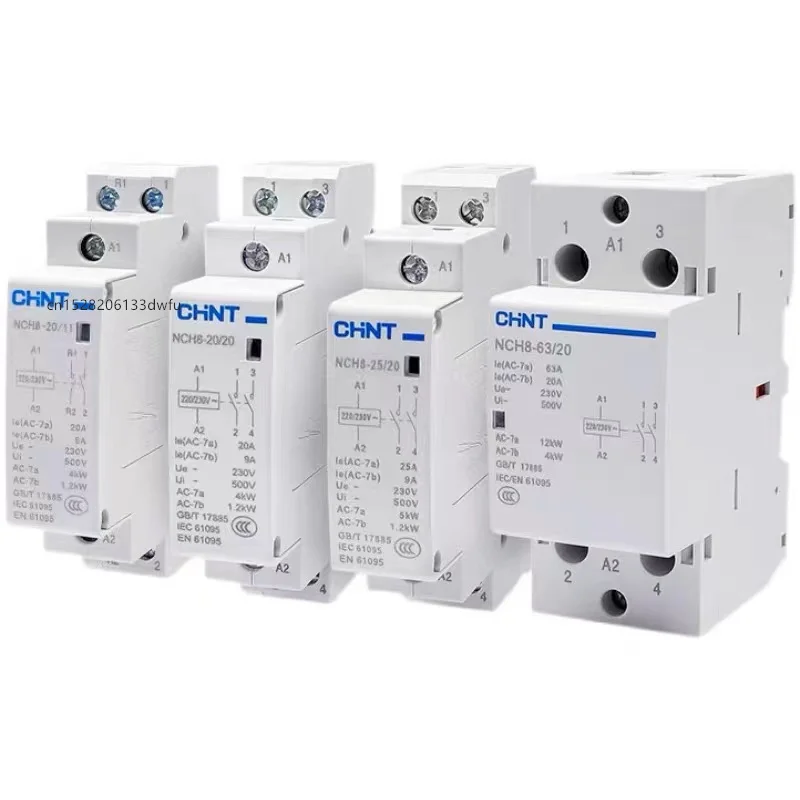

Chint Global предлагает множество модульных контакторов, изготовленных в соответствии с международными стандартами IEC. Модульный контактор переменного тока NCH8 и модульный контактор NCH8-M с ручным управлением — это высококачественные устройства, которые можно использовать в энергосистемах с переменным током 50/60 Гц, что делает их идеальным выбором для промышленного применения.

Полное руководство по реле времени

Содержание Реле времени – это полезное устройство, которое можно использовать для различных целей в мире электричества. Это идеальный способ

Подробнее »

Устройство передачи энергии

Что такое коррекция коэффициента мощности и зачем она нужна

Содержание Все электрическое оборудование потребляет энергию во время работы. Эта сила и есть настоящая сила. Однако есть еще и реактивная мощность. А вот реактивный

Подробнее »

Устройство, назначение, принцип действия

Модульный контактор представляет собой электрическое электромагнитное устройство, в котором управление осуществляется дистанционно. Предназначен для использования в качестве коммутационного устройства (используется для включения и выключения тока в электрической цепи). Контактор может включать от одного до четырех полюсов других контактов, а также использовать сети переменного и постоянного тока (в зависимости от типа: электромагнитные, электропневматические, пневматические, запираемые). Чаще всего это устройство используется для управления мощными электродвигателями. Т.к. он относится к электромагнитным устройствам, то усилие замыкания и размыкания контактов создается электромагнитом. В этой статье мы постараемся подробно рассмотреть принцип работы, назначение и конструкцию контактора.

Где и почему применяется
Конструкция контактора
Основные характеристики

Где и зачем применяется

Чаще всего модульный контактор используют при управлении и включении теплового насоса и других различных устройств (например, в системах вентиляции). Они стали популярными и востребованными при сборке щитов в квартире и различных систем автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор прекрасно сочетается с другими модульными устройствами, при этом не нарушая эргономику в щитке. Убедиться в этом можно, посмотрев наглядный пример на фото:

Стоит помнить, что напряжение в сети должно быть не более 380 вольт при частоте 50 Гц. Но, несмотря на это, контактор может работать на больших мощностях. Есть еще несколько преимуществ этого устройства. Таких, как практически полное отсутствие шума и вибрации, что является достаточно положительным эффектом при применении не только на домашнем щитке, но и в общественных местах (больница, квартира, школа, институт и т.п.), так как другие коммутационные устройства слишком подвержен сильным вибрациям.

Кстати, размер имеет значение. Ведь небольшие размеры модульного контактора позволяют установить его на дин-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, возникающей в процессе изменения токовой нагрузки. Кроме того, существуют однофазные и трехфазные контакторы, что позволяет подключаться к любой сети.

Вы можете узнать больше о модульных контакторах, посмотрев это видео:

Обзор машины

Конструкция контактора

Чтобы понять принцип действия контактора, необходимо изучить его устройство. Ведь само устройство состоит из нескольких частей. Начнем с катушки. Он нужен для создания магнитного тока. Если катушка еще и дроссель, то она обеспечивает движущие силы для работы устройств. Для предотвращения неисправностей стоит проверить напряжение новой катушки.

При замене проверьте несколько важных моментов. Например, отсутствие соприкосновения движущихся частей и отсутствие воздушного зазора при соприкосновении якоря и сердечника. Следующая деталь — контактная пружина. Поддерживает фиксированное контактное напряжение. После присоединения контактов происходит прикатывание подвижного к неподвижному. При этом происходит разрушение оксидных пленок и различных химических соединений, которые появляются на поверхности контактов. Если при перемещении контактов подвижные оказываются неподвижными, то это называется предварительным натяжением контактной пружины. Это помогает уменьшить вибрацию одного контакта на другой.

Следующая часть модульного контактора подвижна. Он состоит из контактов, которые перемещаются и создают работу. И еще одна часть устройства — замыкающие контакты. Именно по ним перемещаются подвижные контакты, чтобы создавать работу. Последние две части можно объединить одной фразой — контактная система. Ведь на самом деле части немного отличаются, но вместе они создают определенную силу. Следует отметить, что они крепятся к якорю, но находятся в разных местах, ведь подвижные будут на траверсе, а стационарные на корпусе.

Когда контакты не соприкасаются и в них нет тока, то это называется «состояние покоя». При подаче напряжения на катушку создается электромагнитное поле, которое создает ЭДС, электродвижущую силу. Силовые контакты на ЭДС притягивают сердечник. Если подача напряжения будет прекращена, электромагнитное поле исчезнет и якорь (сердечники) не будет удерживаться. В этом случае с помощью пружины все контакты вернутся в исходное положение, разорвав цепь. Это основной принцип контактора. Более подробно, как работает устройство и из чего оно состоит, вы можете увидеть на видео ниже:

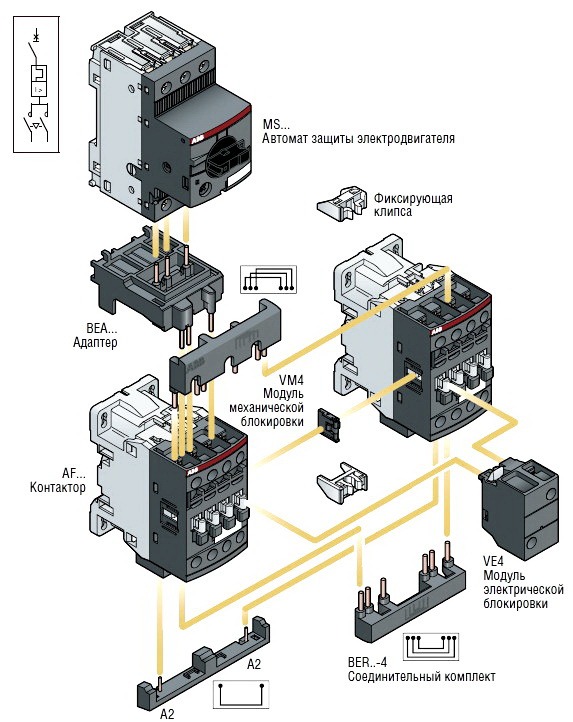

Устройство и схема работы

Теперь можно сказать, что модульные контакты (как и другие контакторы или пускатели) работают при подаче или отключении напряжения на электромагнитную катушку. Инструкция по подключению и эксплуатации достаточно проста и не заставит вас долго с ней возиться, ведь при ее использовании вы легко освоите принцип работы устройства.

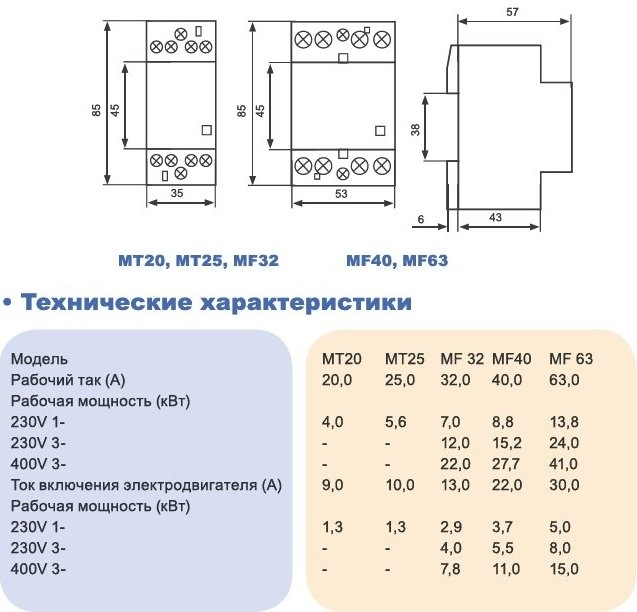

Основные характеристики

На самом устройстве вы найдете несколько маркировок, которые, в свою очередь, означают номинальный ток, количество контактов и их тип. На данный момент вы можете выбрать среди 25 вариантов и моделей такого устройства. В этом случае их масса будет разной. При выборе подходящего варианта стоит обращать внимание на все эти показатели, ведь номинальный ток контактов и номинальное напряжение должны соответствовать области применения. Например, рекомендуем ознакомиться с характеристиками устройств в таблице:

Вот мы и рассмотрели принцип работы, назначение и устройство контакторов.
