Контакторы это. Контакторы: принцип работы, виды и применение в электротехнике — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое контактор и как он работает. Какие бывают основные виды контакторов. Для чего применяются контакторы в электротехнике. Как правильно выбрать контактор для конкретной задачи.

Содержание

Что такое контактор и его основные функции

Контактор — это электромагнитный коммутационный аппарат, предназначенный для частых дистанционных включений и отключений силовых электрических цепей. Основные функции контактора:

Дистанционное управление электрическими цепями
Коммутация больших токов (до нескольких тысяч ампер)
Частые включения и отключения нагрузки
Защита от перегрузок (в комбинации с тепловым реле)

Контакторы широко применяются для управления электродвигателями, освещением, нагревательными приборами и другими мощными потребителями электроэнергии.

Принцип работы контактора

Принцип действия контактора основан на электромагнитном эффекте. Основные элементы конструкции:

Электромагнитная система (катушка и сердечник)
Подвижные и неподвижные контакты

Дугогасительная камера
Возвратная пружина

При подаче напряжения на катушку контактора создается магнитное поле, которое притягивает подвижный якорь с контактами. Происходит замыкание силовой цепи. При снятии напряжения с катушки пружина возвращает контакты в исходное разомкнутое положение.

Основные виды контакторов

По принципу действия и конструкции различают следующие основные виды контакторов:

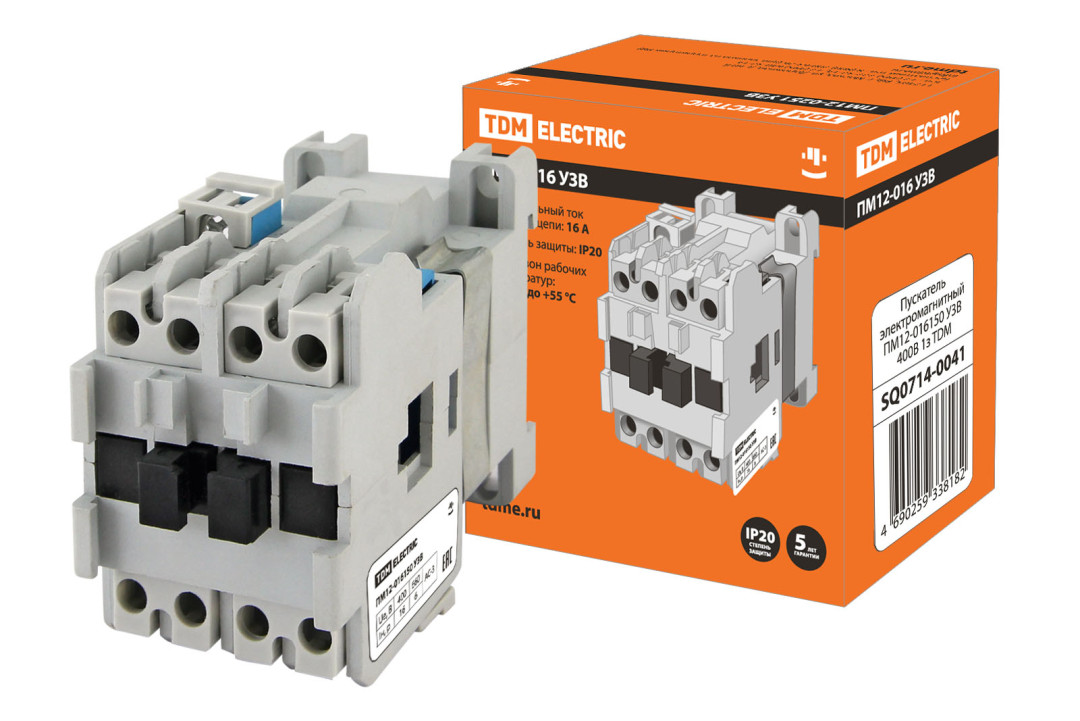

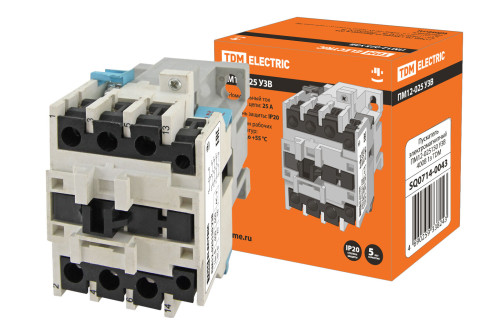

1. Электромагнитные контакторы

Наиболее распространенный тип. Работают за счет электромагнитного притяжения подвижной части к неподвижной. Могут коммутировать большие токи. Применяются для управления электродвигателями, освещением, нагревательными приборами.

2. Пневматические контакторы

Используют энергию сжатого воздуха для перемещения контактов. Применяются во взрывоопасных средах, где нежелательно искрообразование.

3. Вакуумные контакторы

Контакты размыкаются и замыкаются в вакууме. Обладают высокой отключающей способностью. Используются в сетях среднего напряжения.

4. Контакторы постоянного тока

Предназначены для работы в цепях постоянного тока. Имеют усиленную дугогасительную систему.

Области применения контакторов

Контакторы нашли широкое применение в различных отраслях промышленности и энергетики:

Управление электродвигателями станков, конвейеров, лифтов, кранов
Коммутация осветительных сетей
Управление нагревательными установками
Пуск и регулирование скорости электродвигателей
Коммутация конденсаторных батарей
Управление тяговыми электродвигателями электровозов, электропоездов

Контакторы способны производить частые коммутации под нагрузкой, что делает их незаменимыми во многих промышленных системах управления.

Преимущества использования контакторов

Применение контакторов в электрических схемах дает ряд важных преимуществ:

Возможность дистанционного управления мощными нагрузками
Высокая коммутационная износостойкость (до миллиона циклов)
Быстрое срабатывание (десятки миллисекунд)
Возможность одновременной коммутации нескольких цепей
Компактные размеры при больших коммутируемых токах
Наличие дугогасительных камер для гашения электрической дуги

Это позволяет создавать эффективные системы управления с высоким уровнем автоматизации.

Как выбрать подходящий контактор

При выборе контактора необходимо учитывать следующие основные параметры:

Номинальный ток главных контактов
Номинальное напряжение главной цепи
Категория применения (AC-1, AC-3 и т.д.)
Номинальное напряжение катушки управления
Количество и исполнение дополнительных контактов
Климатическое исполнение
Степень защиты корпуса

Важно правильно определить требуемые характеристики контактора для конкретного применения. Это обеспечит надежную и долговечную работу коммутационного аппарата.

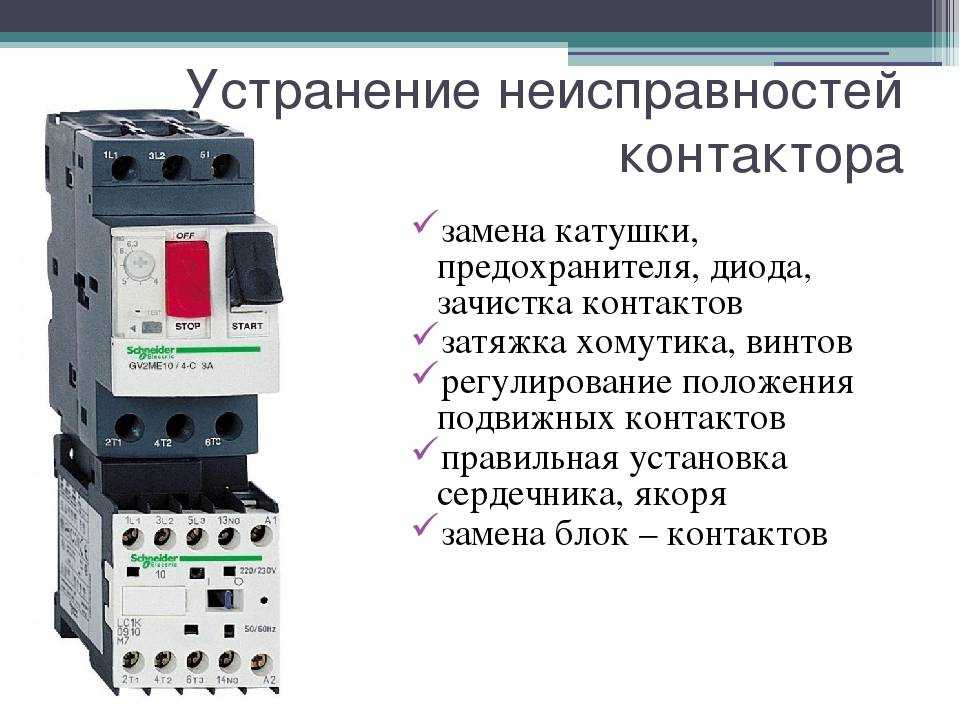

Особенности монтажа и эксплуатации контакторов

При монтаже и эксплуатации контакторов следует соблюдать ряд важных правил:

Устанавливать контактор в местах, защищенных от пыли, влаги и механических воздействий
Обеспечить свободный доступ воздуха для охлаждения
Надежно закреплять контактор на монтажной панели
Правильно подключать силовые и управляющие проводники
Периодически проверять затяжку винтовых соединений
Своевременно заменять изношенные контакты
Не превышать допустимую частоту коммутаций

Соблюдение этих рекомендаций позволит обеспечить длительную и безотказную работу контакторов в составе электрооборудования.

Современные тенденции в развитии контакторов

В последние годы наблюдаются следующие тенденции в развитии контакторной техники:

Уменьшение габаритов и массы контакторов

Повышение коммутационной износостойкости
Применение вакуумных дугогасительных камер
Использование электронных компонентов в схемах управления
Разработка «умных» контакторов с функциями диагностики
Интеграция контакторов в системы «умный дом»

Эти инновации позволяют создавать более компактные, надежные и функциональные коммутационные аппараты для различных применений.

Контактор | это… Что такое Контактор?

Принципиальная схема конструкции трёхфазного контактора:
1 — Катушка
2 — Пружина
3 — Подвижная часть
4 — Замыкающиеся контакты

Малогабаритный контактор для установки на DIN рейку

Мощные контакторы постоянного тока с дугогасительными камерами и без. Электровоз ВЛ11

Конта́ктор (лат.

contāctor «соприкасатель») — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

Наиболее широко применяются одно- и двухполюсные контакторы постоянного тока и трёхполюсные контакторы переменного тока. К контакторам из-за частых коммутаций (число циклов включения-выключения для контакторов разной категории изменяется от 30 до 3600 в час) предъявляются повышенные требования по механической и электрической износостойкости. Контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов (вспомогательные контакты, переключающие цепи сигнализации и управления при работе контакторов). В отличие от автоматических выключателей контакторы могут коммутировать только номинальные токи, они не предназначены для отключения токов короткого замыкания.

Управление контактором осуществляется посредством вспомогательной цепи оперативного тока, проходящего по катушкам контактора, напряжением 24, 42, 110/127, 220 или 380 вольт. Для обеспечения безопасности при обслуживании контактора, величина оперативного тока должна быть значительно ниже величины рабочего тока в коммутируемых цепях. Контактор не имеет механических средств для удержания контактов во включенном положении, при отсутствии управляющего напряжения на катушке контактора он размыкает свои контакты. Для удержания контактов в рабочем положении применяется схема «самоподхвата» с использованием пары нормально-открытых контактов или постоянно существующий потенциал, например напряжение с выхода ПЛК.

Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В и токах до 1 600 А. Для использования в качестве контактора могут применяться управляющие реле (англ.

control relay), имеющие нормально открытые пары контактов.

Основные области применения контакторов: управление мощными электродвигателями (например, на тяговом подвижном составе — электровозах, тепловозах, электропоездах, трамвайных и троллейбусных вагонах, на лифтах), коммутация цепей компенсации реактивной мощности, коммутация больших постоянных токов.

Литература

ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000) Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели
ГОСТ Р 51731-2001 (МЭК 61095-92) Контакторы электромеханические бытового и аналогичного назначения
ГОСТ 11206-77 (2002) Контакторы электромагнитные низковольтные. Общие технические условия.
ГОСТ 14312-79. Контакты электрические. Термины и определения
Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
Гуревич В. И. Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера. — М.: Солон-пресс, 2011. — 700 с.: ил. — ISBN 978-5-91359-086-2

См. также

Магнитный пускатель

Ссылки

Электрические контакторы

Контакторы КМ

Обеспечим выгодные цены. Пишите [email protected]

Контакторы КМ-102 (КМ102) DEKraft.

Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором (используются в конвейерах, станках, компрессорах, насосах, кондиционерах, лифтах, эскалаторах, тепловых пушках и завесах и т.

д.), для коммутации осветительных сетей. Подробнее о контакторы КМ-102 (КМ102) DEKraft

Тепловое реле РТ-01 (РТ01) для контакторов КМ-102 DEKraft

Тепловые реле РТ-01 DEKraft защищают цепи электродвигателей переменного тока от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Подробнее о тепловое реле РТ-01 (РТ01) DEKraft

Купить >>

«Компания Технолог» предлагает линейку контакторов

КМ-102 фирмы «DEKraft».

Контактор, который иногда еще называют магнитопускателем – это электромагнитный аппарат, обладающий возможностью самовозврата.

Основное предназначение контактора – это включение и выключение электрических цепей на расстоянии.

Контакторы – это самые проверенные временем аппаратами, с помощью которых управляют электродвигателями.

Чаще всего используются контакторы, принцип работы которых заключён на действии электрических магнитов.

Контакторы КМ-102 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором (используются в конвейерах, станках, компрессорах, насосах, кондиционерах, лифтах, эскалаторах, тепловых пушках и завесах и т.д.), для коммутации осветительных сетей.

В комбинации с тепловым реле перегрузки они также могут быть использованы в качестве мотор-стартера.

Контакторы выпускаются в соответствии с ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).

Контактор может иметь от одного до пяти полюсов.

Номинальный ток в главной цепи контактора может составлять от 1,5 до 4800 А.

Контакторы также различаются по уровню номинального напряжения в главной сети, наличию либо отсутствию вспомогательных контактов, происхождению тока в главной цепи и ряду других оснований.

Контакторы постоянного тока в настоящее время практически не используются.

Среди контакторов переменного тока чаще всего встречаются контакторы с тремя полюсами.

А также у нас Вы сможете приобрести принадлежности контакторов, такие как тепловые реле.

Тепловые реле перегрузки защищают цепи электродвигателей переменного тока от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.

Максимальный ток, который может пропускать тепловое реле, не должен превышать значение номинального тока в той цепи, куда будет данная модель теплового реле устанавливаться.

Ток уставки в тепловом реле должен быть равен или превышать ток в двигателе, который предстоит защищать с помощью теплового реле, и желательно, чтобы превышение тока в двигателе составляло порядка пяти процентов.

В тепловом реле должен быть запас регулировки тока в сторону увеличения и уменьшения.

Чем больше этот запас, тем надёжнее тепловое реле.

На шкале уставки теплового реле должно оставаться одно-два значения в обе стороны от положения рукоятки, определяющего уставку.

В качественных тепловых реле должен иметься индикатор, который показывает состояние теплового реле в настоящий момент.

У нас существуют одни из лучших цен на контакторы КМ-102 и тепловые реле РТ-01.

Весь ассортимент и полные технические характеристики Вы найдете в каталоге продукции.

Выбирайте, звоните (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 и заказывайте контакторы КМ-102 и тепловые реле РТ-01 компании «DEKraft».

Контакторы КМ-102 (КМ102)
Тепловое реле РТ-01 (РТ01) для контакторов КМ-102

Все, что вам нужно знать о контакторах

Что такое контактор?

В основном контактор представляет собой электрическое коммутационное устройство. Он используется для включения и выключения электрической цепи. Это особый тип реле, но между контактором и реле есть основное различие. Контактор в основном используется в приложениях, где требуется более высокая допустимая нагрузка по току, а реле используются для приложений с более низким током. Контакторы компактны и легко монтируются в полевых условиях. Обычно эти устройства имеют несколько контактов. Контакты в основном нормально разомкнуты и обеспечивают рабочее питание нагрузки всякий раз, когда на катушку контактора подается питание. Контакторы обычно используются с электродвигателями. А контакторы чаще всего используются с сильноточной нагрузкой из-за их способности выдерживать ток более 5000 ампер и высокую мощность более 100 кВт. Когда большие токи двигателя прерываются, они создают дуги. Контактор можно использовать для уменьшения и контроля этих дуг.

Принцип работы контактора:

Принцип работы контактора довольно прост; ток, протекающий через контактор, возбуждает электромагнит. Электромагнит под напряжением создает магнитное поле. Это заставляет сердечник контактора перемещать якорь. Затем цепь между неподвижным и подвижным контактами замыкается нормально замкнутым (НЗ) контактом, позволяющим току проходить через контакты к нагрузке. Когда ток перестает проходить, катушка обесточивается и размыкает цепь. Контакты контакторов способны быстро размыкаться и замыкаться, поэтому они способны выдерживать большие нагрузки.

Входной ток катушки контактора может быть постоянным (серия CJX2-Z) или переменным (CJX2S, CJS2F, CJX2K) (доступен в различных диапазонах напряжения от 12 В переменного тока или 12 В постоянного тока до 690 В переменного тока или 440 В постоянного тока). катушка контактора во время его работы Чтобы уменьшить количество энергии, потребляемой катушкой контактора во время работы, используются схемы экономайзера

Функции контактора

Когда электрический ток проходит через контактор, он заставляет электромагнит создавать сильное магнитное поле. Это магнитное поле втягивает якорь в катушку, и это создает электрическую дугу.Электрические токи проходят через один контакт и в устройство, в которое встроен контактор.Поэтому функция контактора заключается в переключении электрическая цепь включена или выключена Перегрузка цепи может быть предотвращена добавлением теплового реле перегрузки

Основные типы контакторов

Магнитные контакторы

Это наиболее распространенные доступные типы, и на то есть веские причины, поскольку они более эффективны, чем ранее упомянутые типы. Эти контакторы работают электромеханически и не требуют вмешательства человека. Благодаря передовым технологиям ими можно управлять дистанционно, что делает их более безопасными и эффективными, поскольку не требуется ручное управление. Магнитному контактору требуется лишь небольшое количество тока для размыкания и замыкания цепи, поэтому он также является энергоэффективным.

Руководство по выбору электрического контактора с ЧПУ:

1) Контактор переменного тока CJX2S:

● 1 контактор ON 1 NC, дополнительные вспомогательные контакты, отвечающие требованиям различных приложений.

● Подходит для больших колебаний напряжения, чтобы обеспечить стабильную работу оборудования.

● Процентное содержание серебра в нашем контакторе может составлять 85%.

2)CJX2

● Может быть 1 ВКЛ, 1 НЗ или 1 ВКЛ 1 НЗ. И номер полюса 3P, 4P.

3)CJX2-F

Применяется для цепей переменного тока частотой 50Гц/60Гц, номинальным напряжением до 690В, номинальным током от 115А до 800А. Он используется для удаленного включения и отключения цепей, а также для защиты цепи от перегрузки при сборке с тепловым реле перегрузки.

4)CJX2-K

Подходит для использования в цепях с номинальным напряжением до 660В переменного тока 50Гц или 60Гц, номинальным током до 12А в категории АС-3, для включения и отключения, частого запуска и управления двигателем переменного тока . В сочетании с блоком вспомогательных контактов, таймером задержки, устройством блокировки машины и т. д. он становится контактором задержки, контактором механической блокировки, пускателем звезда-треугольник. С тепловым реле оно объединено в электромагнитный пускатель.

5)CJX2-Z

Контактор постоянного тока подходит для использования в цепях с номинальным напряжением до 660 В постоянного тока, 50 Гц или 60 Гц и номинальным током 9-95 А в цепях нагрузки постоянного тока-3/380 В. Для дистанционного управления замыканием цепей, отключением и частым пуском двигателей постоянного тока. Он также может сочетаться с группой вспомогательных контактов, воздушной задержкой, тепловыми реле и т. д.

Как выбрать контактор?

Ниже приведены параметры выбора контактора.

Количество полюсов

Силовые контакторы бывают трех- или четырехполюсными. Вы должны выбрать подходящий контактор в соответствии с количеством фаз нагрузки. Например, если вы хотите управлять трехфазным двигателем, вам следует использовать трехполюсный контактор. Если вы хотите отключить нейтраль, вам следует выбрать 4-полюсную версию.

Ток и мощность

Подходящий контактор следует выбирать в зависимости от тока или мощности нагрузки. Если выбрать маленький контактор, контакты изнашиваются и заедают. Это вызывает опасные последствия.

Напряжение катушки

Это управляющее напряжение, подаваемое на катушку. Когда катушка находится под напряжением, магнитное поле изменяет положение основных контактов. Если на катушку подать чрезмерное напряжение, она сгорит. Если к катушке приложено меньшее напряжение, то силовые контакты за очень короткое время совершают непрерывные вибрирующие рывки. Вот почему вы должны подавать на катушку правильное управляющее напряжение.

Номинальное рабочее напряжение (Ue), напряжение изоляции (Ui), импульсное напряжение (Uimp)

Номинальное рабочее напряжение указывает значение напряжения, которое контактор может подавать при номинальных условиях. Это межфазное напряжение в трехфазном приложении. Напряжение изоляции является эталонным напряжением для диэлектрических испытаний и расстояния утечки. Импульсное напряжение указывает максимальное значение напряжения, которое контактор может выдержать при импульсах без ухудшения характеристик. Эти значения следует проверять по каталогам.

Количество вспомогательных контактов

Внутренние вспомогательные контакты работают синхронно с основными контактами. Вспомогательные контакты предоставляют информацию об открытом или замкнутом состоянии контактора. Вспомогательные контакты могут быть доступны внутри, например, 1НО, 1НЗ, 1НО + 1НЗ и т. д. Кроме того, они могут быть установлены снаружи контактора.

Свяжитесь со мной, чтобы получить дополнительную информацию, такую как полный каталог, тестовое видео и изображение упаковки.

Электронная почта: [email protected]

Веб-сайт: www.cncele.com

Контакторы IEC | Аллен-Брэдли

Контакторы управления двигателем

Комбинированные контакторы
- Обзор
- Большой
- Большой
- Стандарт
- Стандарт
- Миниатюрный
- Миниатюрный
- Контакторы безопасности
- Контакторы безопасности
- Конденсаторные переключающие контакторы
- Конденсаторные переключающие контакторы
- Обзор
- 300 АС
- 300 АС
- 400 Определенная цель
- 400 Определенная цель
- 500F проходной
- 500F проходной
- 500 Верхняя проводка
- 500 Верхняя проводка
- Вакуумные контакторы
- Вакуумные контакторы
Твердотельные контакторы

Контакторы следующего поколения

Наши контакторы нового поколения Bulletin 100-E доступны в размерах от 9 до 2650 А, что помогает уменьшить ширину и вес при сохранении места на панели. Универсальные электронные катушки переменного/постоянного тока значительно упрощают выбор и обеспечивают значительную экономию энергии и прямое подключение к ПЛК для контакторов свыше 100 А.

информация о продукте

Стандартные контакторы IEC

Наши контакторы Bulletin 100-C имеют компактную высокопроизводительную конструкцию для устройств на 9…97 А. Эти контакторы с низким энергопотреблением предназначены для управления двигателями и другими нагрузками.
