Принцип работы реле контроля напряжения

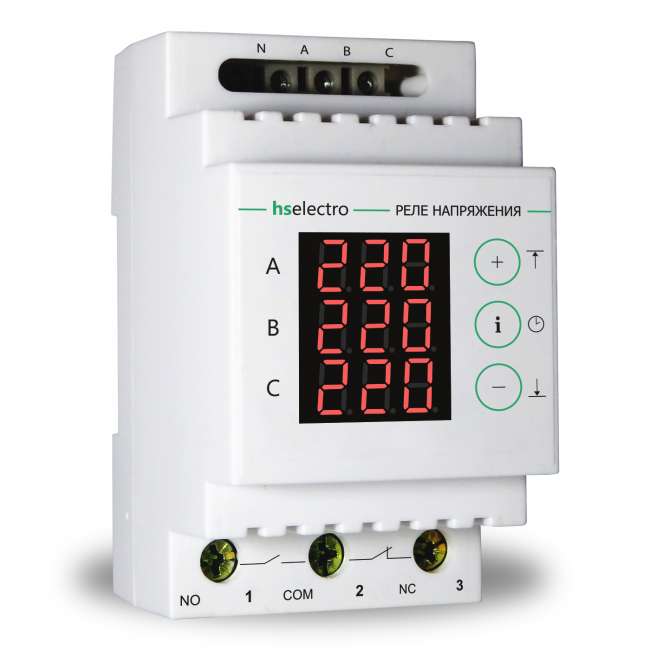

Реле напряжения — это устройства с автоматическим срабатыванием, которые защищают электрическую технику от возможного понижения / повышения напряжения (относительно номинального значения 230 В) в однофазных сетях. Есть приборы, предназначенные для тех же функций при трехфазном питании. При отклонении значений напряжений в любую сторону такое реле отключит нагрузку. Что, в свою очередь, исключит негативное влияние бросков напряжения на эксплуатируемое электрооборудование.

Причинами отклонений напряжения в сети могут быть такие факторы:

— При обрыве воздушной линии электропередач напряжение может достигать 380 В, что вызовет перегорание большинства бытовых электроприборов.

— Разрыв нулевого провода ветром либо по другим причинам приводит к возрастанию напряжения и выходу электроприборов из строя.

— Если объект (здание) находится на большом расстоянии от понижающего трансформатора, возрастают потери в соединительных проводах, что ведет к сильному понижению значений напряжения на входе в дом с последующей поломкой техники.

— Если в сеть включен потребитель значительной мощности, то эта фаза перегружена. В результате напряжение на ней падает ниже номинального, приводя к сгоранию электротехники.

Следует помнить, что реле напряжения работают в диапазоне напряжений 100 – 420 В. Поэтому они не в состоянии защитить электрические приборы от импульсных молниевых разрядов, достигающих несколько тысяч вольт.

Конструктивная схема всех типов реле напряжений состоит из 2-х основных частей – силовой и электронной. В составе электроники имеется микропроцессор, предназначенный непосредственно для контроля напряжения. Если его значение вышло за заданные границы, микропроцессор подает сигнал на силовую часть реле. А она оперативно (от долей до нескольких секунд) отключает напряжение от нагрузки. Эта характеристика реле напряжения называется его быстродействием.

Пределы срабатывания (по напряжению) у всех реле RBUZ составляют:

— Нижний 120 – 210 В.

— Верхний 220 – 280 В.

После стабилизации напряжения в сети у реле срабатывает таймер задержки подключения приборов (3 — 600 с). Это дополнительный фактор защиты компрессорного оборудования, которое чувствительно к частым повторным пускам. Для него рекомендуется устанавливать время задержки 120 — 180 с.

Настройка реле (пороги срабатывания, время задержки и т. д.) осуществляется при помощи трех кнопок (механических либо сенсорных).

У всех реле торговой марки RBUZ (кроме D16, D25-63) реализован алгоритм True RMS, который обеспечивает более точное измерение напряжения и отключение питания от нагрузки до того, как последняя получит повреждения. Благодаря True RMS уменьшается влияние сетевых помех на измерение напряжения, форма которого отлична от синусоиды.

Во всех моделях реле напряжения RBUZ (исключая D16, D25-63) имеется профессиональная модель времени отключения нагрузки. Она не отключает защищаемое оборудование при безопасных по величине и длительности отклонениях напряжения. За основу взята кривая «ITIC (CBEMA) Curve» (http://www. home.agilent.com/upload /cmc_upload/All/1.pdf?&cc=UA&lc=eng). Она называется графиком терпимости подключаемого оборудования и содержится в прошивке микропроцессора реле напряжения. В том случае, когда забросы напряжения, а также их продолжительность не больше, чем запас прочности подключаемой нагрузки, отсоединение питания с нее не делается.

Все реле контроля напряжения RBUZ снабжены энергонезависимой памятью, с помощью которой сохраняются все настройки параметров их работы и критические значения напряжения.

Также они (кроме линии D) имеют встроенную защиту от перегревов. А в линейке Dt применена интересная функция. С целью увеличения продолжительности ресурса ее контактной группы и снижения ее искрения нагрузку коммутируют в максимальной близости к моменту перехода синусоиды через нулевое значение.



Оцените новость:

Поделиться:

SVC-35D — модуль контроля наличия напряжения

  • Продукция
  • Система мониторинга iNode 35D
  • SVC-35D — модуль контроля наличия напряжения

 Модуль контроля наличия напряжения

SVC-35D предназначен для контроля до 16-ти точек сетевого напряжения и управления одним релейным выходом.

Купить

  • Описание
  • Характеристики
  • Документация и ПО

  •  Модуль обеспечивает сбор измерительной информации и передачу ее по шине SBus, по интерфейсу RS-485. Модуль может работать используя один из двух протоколов обмена данными: IM или ModBus RTU.

    Модуль контроля наличия напряжения SVC-35D может функционировать в двух режимах:

    • Ведомый модуль в сети контроллера iNode CE-35D, iNode C-35D (по протоколу IM)
    • Ведомый модуль в сети RS-485(по протоколу ModBus RTU
      )

    Выбор используемого протокола передачи данных, а также настройка параметров модуля (параметры протокола ModBus RTU, параметры дискретных входов и релейных выходов) производится по протоколу IM с помощью утилиты 35D_config.exe.

    ВНИМАНИЕ! Модуль не обеспечивает защиту от поражения электрическим током между контрольными входами соответствующей группы (с общей нейтралью N1 или N2). При подключении проводников к контрольным входам, а также в случае профилактических или ремонтных работ контролируемой цепи (например, в цепи контроля напряжения на выходе автоматических выключателей), контролируемые напряжения на всех остальных контрольных входах соответствующей группы должны быть отключены.

    Основные особенности модуля SVC-35D

    • Непосредственное подключение до 16 точек сетевого напряжения (обеспечивается контроль наличия/ отсутствия сетевого напряжения)
    • Возможность включения задержки фиксации изменения состояния входов до 9 секунд что позволяет избежать реагирования на частое хаотические скачки сетевого напряжения
    • Входы контроля наличия напряжения имеют групповую гальваническую изоляцию (до 4000В постоянного тока) от источника питания и шины SBus
    • Возможность управления одним гальванически изолированным нормально разомкнутым контактом силового реле
    • Возможность электропитания модуля по шине SBus (не более 5 модулей от одного источника питания 12 В)
    • Малый ток потребления на входах контроля (не более 1 мА при 250 В переменного тока), что позволяет контролировать наличие напряжения на группе дифференциальных автоматических выключателей (УЗО)
    • Защита модуля от импульсных перенапряжений и коротких замыканий на шине SBus и источнике питания
    • Поддержка двух протоколов передачи данных: IM, ModBus RTU
    • Бесплатное ПО для конфигурации модуля
    • Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм

  • Техническая спецификация SVC-35D

    • Параметры электропитания:
      • Потребляемая мощность — не более 1 Вт
      • Рабочий диапазон напряжения питания: от 8 до 30 В
      • Защита от перегрузок по току и коротких замыканий
      • Защита от смены полярности
      • Защита входов питания от импульсных перенапряжений
    • Сетевые интерфейсы:
      • SBus: RS-485, два разъема RJ45
      • Поддерживаемые протоколы: IM, ModBus RTU
      • Максимальное число модулей на шине при работе по протоколу IM: 4 (задается DIP-переключателем)
      • Максимальное число модулей на шине при работе по протоколу ModBus RTU: 254 (задается программно)
    • Параметры измерения и контроля:
      • Число входов контроля наличия напряжения: 16
      • Диапазон значений контролируемого напряжения: 0-300 В переменного тока
      • Максимальное напряжение на входах контроля: 450 В переменного тока
      • Напряжения изоляции входов дискретных датчиков: не менее 4 кВ постоянного тока
      • Число релейных выходов:1
      • Максимальная коммутационная способность релейного выхода: 3A @ 30 VDC, 3A @ 250 VAC
    • Условия работы:
      • Рабочая температура окружающего воздуха (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С
      • Степень защиты по ГОСТ 14254 — IP 20
    • Размеры и масса:
      • Габаритные размеры ШxДxВ — не более 70х90х75мм
      • Масса — не более 0,5 кг
    •   SVC-35D — модуль контроля наличия напряжения — паспорт изделия
    •   Краткое описание протокола ModBus RTU
    •   35D_config Утилита конфигурирования параметров модулей iNode 35D
    •   Декларация о соответствии требованиям ТР ТС
