Что такое преобразователь УКВ-FM. Как он позволяет принимать FM-станции на старых радиоприемниках. Каковы преимущества использования конвертера. Какие существуют схемы и конструкции конвертеров УКВ-FM. Где применяются такие устройства.

Содержание

Преобразователь УКВ-FM (или конвертер УКВ-FM) — это электронное устройство, которое позволяет принимать радиостанции FM-диапазона на радиоприемниках, не имеющих FM-тюнера. Принцип его работы основан на преобразовании частоты принимаемого FM-сигнала в частоту УКВ-диапазона.

Основные задачи, которые решает конвертер УКВ-FM:

Расширение возможностей старых радиоприемников, работающих только в УКВ-диапазоне
Прием FM-станций на автомобильных и бытовых приемниках советского производства
Обеспечение приема FM-вещания в регионах, где осуществлен переход с УКВ на FM

Таким образом, конвертер УКВ-FM позволяет продлить срок службы старой радиоаппаратуры и сэкономить на покупке нового FM-приемника.

В основе работы конвертера лежит принцип гетеродинирования — смешивания двух сигналов с разными частотами. Рассмотрим основные этапы преобразования сигнала:

Антенна принимает FM-сигнал в диапазоне 88-108 МГц
Сигнал усиливается входным усилителем высокой частоты
В смесителе происходит смешивание усиленного FM-сигнала с сигналом гетеродина
На выходе смесителя образуется сигнал разностной частоты в УКВ-диапазоне (65-74 МГц)
Преобразованный УКВ-сигнал подается на антенный вход приемника

За счет такого преобразования частоты FM-станция воспринимается приемником как обычная УКВ-радиостанция. При этом качество звучания FM-вещания сохраняется.

Существует несколько типовых схем конвертеров УКВ-FM, различающихся сложностью и функциональностью:

Самая простая схема содержит всего один транзистор, выполняющий функции смесителя. Такой конвертер отличается простотой, но имеет невысокую чувствительность и избирательность.

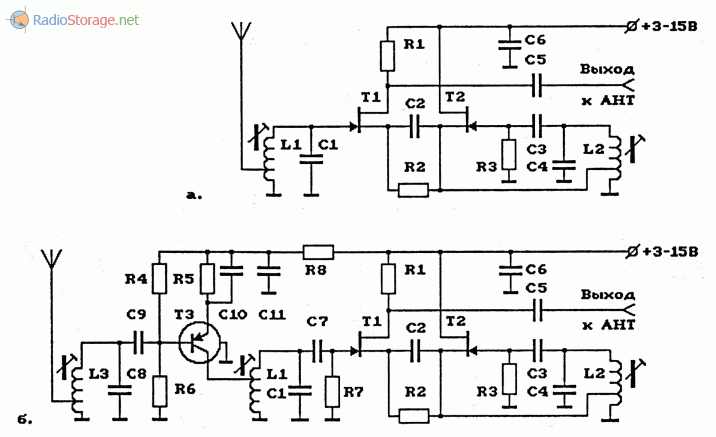

Более совершенная конструкция использует отдельные транзисторы для смесителя и гетеродина. Это позволяет оптимизировать работу каждого каскада и улучшить характеристики устройства.

Добавление усилителя высокой частоты на входе значительно повышает чувствительность конвертера. Такая схема обеспечивает уверенный прием даже слабых FM-станций.

При разработке и изготовлении преобразователей УКВ-FM необходимо учитывать ряд важных моментов:

Тщательный выбор и подбор радиодеталей для работы на высоких частотах
Экранирование высокочастотных цепей для устранения наводок
Стабилизация частоты гетеродина для исключения «уплывания» настройки

Использование качественных контуров и фильтров для повышения избирательности
Согласование входных и выходных сопротивлений для минимизации потерь

Настройка конвертера заключается в выборе оптимальной частоты гетеродина и точной подстройке контуров. От качества настройки напрямую зависят основные параметры устройства.

Применение преобразователя УКВ-FM дает пользователям ряд существенных преимуществ:

Возможность приема FM-станций на старых УКВ-приемниках
Сохранение привычного интерфейса управления радиоприемником
Экономия на покупке нового FM-тюнера или радиоприемника

Расширение функциональности автомобильных и бытовых приемников
Сохранение качества звучания FM-вещания

Это делает конвертеры УКВ-FM востребованными среди владельцев старой радиоаппаратуры и любителей ретро-техники.

Конвертеры УКВ-FM находят применение в различных сферах:

Модернизация бытовых радиоприемников и радиол советского производства
Дооснащение автомобильных приемников для приема FM-станций
Использование в составе самодельных радиоприемников
Применение в учебных и демонстрационных целях
Прием FM-вещания на коллекционных и антикварных радиоприемниках

Особенно актуально использование конвертеров в регионах, где осуществлен полный переход с УКВ на FM-вещание.

При выборе готового конвертера УКВ-FM следует обратить внимание на следующие характеристики:

Диапазон рабочих частот (должен перекрывать весь FM-диапазон)
Чувствительность (определяет дальность приема станций)
Избирательность (влияет на качество разделения станций)
Стабильность частоты гетеродина
Напряжение питания и потребляемый ток
Удобство подключения и органов управления

Стоимость качественных конвертеров составляет 1000-3000 рублей. Более дешевые модели могут иметь проблемы со стабильностью и качеством приема.

Для радиолюбителей интерес может представлять самостоятельная сборка конвертера. Это позволит лучше понять принципы его работы и получить устройство с нужными характеристиками.

Основные этапы изготовления конвертера своими руками:

Выбор принципиальной схемы
Подбор и закупка необходимых радиодеталей
Изготовление печатной платы
Монтаж радиоэлементов
Намотка катушек контуров
Настройка и регулировка готового устройства

При самостоятельном изготовлении важно использовать качественные радиодетали и тщательно выполнить монтаж высокочастотных цепей.

Преобразователи УКВ-FM остаются востребованными устройствами, позволяющими расширить возможности старой радиоаппаратуры. Они обеспечивают прием современного FM-вещания на УКВ-приемниках, сохраняя при этом качество звучания. Конвертеры могут быть как покупными, так и самодельными. При грамотном изготовлении и настройке такие устройства позволяют получить отличные результаты при минимальных затратах.

Идеей создания этой конструкции , была необходимость изготовления простого устройства , позволяющее принимать на советский ламповый приемник оба диапазона УКВ и ФМ в полной мере , без переделки самого приемника. Также одним из требований была простота изготовления, минимум деталей и полное отсутствие настройки сего девайса. данная конструкция позволяет принимать советский УКВ диапазон (63-73МГц) и ФМ диапазон (88-108МГц) разбитый на 2 под диапазона. Разделение ФМ диапазона связано с тем, что сам УКВ блок приемника перестраивается только на 10МГц.

В результате поисков и проб различных схемных решений родилась вот такая схема:

Итак , рассмотрим схему : основным элементом схемы является комбинированная лампа 6ф1п . На троидной части лампы собран генератор (гетеродин) , частота которого стабилизирована кварцевым резонатором. Генерация происходит на последовательном резонансе , по этому кварц будет работать на первой механической гармонике . Это обстоятельство необходимо учитывать при повторенни данной конструкции. На пентодной части собран смеситель (преобразователь частоты), который и преобразует частоты станций ФМ диапазона в частоты диапазона УКВ.

Работает это устройство следующим образом: Когда переключатель S1 находится в верхнем по схеме положении , анод триода и 2я сетка пентода закорочены по ВЧ через конденсатор С4 на землю , тем самым переключая пентодную часть 6ф1п в режим обычного усилителя высокой частоты и исключая генерацию триодной части.

Когда переключатель диапазонов S1 находится в среднем или нижнем по схеме положении , в цепь обратной связи триода вклюается кварцевый резонатор , тем самым обеспечивая работу гетеродина на выбранной частоте. Так же сигнал гетеродина с анода триода подается на 2ю сетку пентодной части лампы где происходит смешивание сигнала гетеродина и сигнала принятого антенной через конденсатор С1 и усиленного пентодом.

На аноде пентода выделяется сумма и разница этих сигналов . УКВ блок будет выделять станции которые при сумме или разнице гетеродина и принятых ФМ станций будут попадать в УКВ диапазон. Например станция вещающая на частоте 88,0 МГц и гетеродине работающим на частоте 25МГц будет приниматься на частоте 88-25=63МГц.

Конструкция и детали :

кварц на 25МГц я выпаял из нерабочей материнской платы компьютера . Найти кварц на 35МГц работающий на первой механической гармонике мне найти не удалось . Купленные кварцы устойчиво «заводились» на частоте 11,6МГц (35/3) . Пришлось поставить кварц на 100МГц по третьей гармонике . Т.е на первой гармонике он работает на частоте 33,333МГц.

Само устройство собрано в подходящем по размеру корпусе из жести. Выглядит оно вот так:

Испытания проводились с ламповым приемником «Октава» 1957 года выпуска.

В заключении хочу отметить , что укв блок приемника Октава расчитан на симметричную антенну , а средняя точка входного контура заземлена .

Подключаяя конвертор к различным половинкам антенного входа одни и теже станции принимались с разной громкостью. Для чистоты эксперимента подключал как внешнюю антенну (кусок провода) к конвертору, так и встроенную . Прием на встроенную антенну оказался более уверенным (на укв диапазоне) , чем без приставки на ту же антенну.

Удачных экспериментов!!!
Артем (UA3IRG)

vitsserg : (no subject) [+2]
nemo : http://my. mail.ru/mail/zhv55/ [+1]
shem_ar : (no subject) [+4]
mrparker : (no subject) [+0]
elrond1_2eleven : (no subject) [+3]
lava_valava : напряжение [+0]
svin62 : (no subject) [+0]
Костя Нестеров : (no subject) [+1]
Дмитрий Матрос : Не могу найти кварц [+0]
Sergey Ladygin : Номиналы конденсаторов и мощность резисторов [+1]
aleksandrs1978 : Универсальный укв-фм конвертер [+0]
k0sol0bik : (no subject) [+0]
Madina Tlehuray : Конвертор [+0]
Dead ELK : (no subject) [+0]

Во многих городах России началось прекращение радиовещания в УКВ-диапазоне стандарта OIRT (65,9…74 МГц). Все радиостанции «перешли» в УКВ-диапазон стандарта CCIR (87,5…108 МГц). Поэтому УКВ-радиоприёмники в таких магнитолах как ВЕГА РМ-235С-1 и ВЕГА-328 «замолчали». Как же их можно «оживить»?

Выходом из сложившейся ситуации может быть перестройка УКВ-тракта радиоприёмника, но это бывает затруднительно по разным причинам. Более простой вариант — применение конвертера, описание которого приводится ниже.

В конце прошлого века были широко распространены так называемые УКВ-конвертеры, предназначенные для преобразования сигналов диапазона OIRT в сигналы диапазона CCIR. Обусловлено это было тем, что в то время в нашу страну в больших количествах поступали недорогие радиоприёмники с УКВ-диапазоном стандарта CCIR, но на первых порах в этом диапазоне радиовещания не было совсем или было ограничено. Вот здесь-то и потребовались УКВ-конвертеры, обеспечивающие радиоприём в новом для нас диапазоне.

Постепенно радиовещание в диапазоне CCIR расширялось, и стали доступны двухстандартные УКВ-радиоприёмники, поэтому в начале нашего века УКВ-конвертеры стали неактуальными. Но как говорится, всё течёт, всё изменяется, и сегодня радиовещание в диапазоне OIRT сокращается. С учётом того, что ранее практически полностью прекратилось отечественное радиовещание в диапазонах ДВ, СВ и КВ, весьма большой парк всеволновых радиоприёмников стал практически бесполезным. Можно, конечно, в приёмнике перестроить УКВ-диапазон, но это потребует существенной и зачастую непростой доработки. И вот тут могут выручить уже подзабытые УКВ-конвертеры. Сделать их проще, они не требуют доработки радиоприёмника. К тому же вдруг что-то изменится и диапазон Oi RT вновь «оживёт»?

В простейшем случае такой конвертер содержит смеситель и гетеродин. Для обеспечения стабильной настройки гетеродин желательно сделать с кварцевой стабилизацией частоты. Схема конвертера показана на рис. 1. На транзисторе VT2 по схеме ёмкостной трёхточки собран гетеродин, частота которого стабилизирована кварцевым резонатором ZQ1, а на транзисторе VT1 — смеситель. Сигнал с антенны поступает на ФВЧ L1C1L2 с частотой среза около 85 МГц, который подавляет сигнал гетеродина и одновременно обеспечивает согласование антенны с низким входным сопротивлением транзистора VT1, включённого по схеме с общей базой. Сигнал гетеродина поступает на базу транзистора VT1 через конденсаторный делитель напряжения С3С4. Эти конденсаторы совместно с конденсатором С6 обеспечивают требуемые фазовые соотношения в гетеродине. Сигналы в диапазоне OIRT выделяет низкодобротный контур L3C2. Через конденсатор С5 его соединяют с антенным входом УКВ-тракта или с антенной радиоприёмника.

Рис. 1. Схема конвертера

Поскольку питать конвертер планировалось от одного гальванического элемента напряжением 1,5 В, в цепь смещения каждого транзистора установлен только один резистор, задающий базовый ток, R1 — для транзистора VT1, R2 — для транзистора VT2. С точки зрения термостабильности это не самое лучшее решение, но позволяет «экономить» напряжение питания. К тому же частота гетеродина стабилизирована кварцевым резонатором.

В гетеродине применён транзистор КТ342БМ с относительно невысокой граничной частотой (250…300 МГц), большим коэффициентом передачи тока базы (200…500) и малым напряжением насыщения (не более 0,1 В). Это обеспечило экономичность и устойчивую работу гетеродина с большой номенклатурой кварцевых резонаторов, а также снизило вероятность самовозбуждения в диапазоне СВЧ. В результате потребляемый гетеродином ток не превышает 0,7 мА, а работоспособность сохраняется при снижении питающего напряжения до 0,7 В, что немаловажно при батарейном питании.

Чтобы повысить коэффициент передачи смесителя, в нём применён более высокочастотный транзистор КТ316ГМ (граничная частота — до 1000 МГц). Подойдёт транзистор КТ368А, к тому же он имеет нормированный коэффициент шума на частоте 60 МГц.

Все элементы конвертера, кроме выключателя питания и гальванического элемента, размещены на односторонней печатной плате, чертёж которой показан на рис. 2. Применены резисторы Р1-4, Р2-23, конденсаторы — керамические К10-17 или импортные. Катушки индуктивности L1-L3 намотаны проводом ПЭВ-2 0,7 на оправке диаметром 3 мм и содержат 3,5, 2,5 и 4,5 витка соответственно, L4 — дроссель серии ЕС24. Выключатель питания подойдёт любой малогабаритный импортный (в авторском варианте применён выключатель от светодиодного газонного светильника). Печатная плата рассчитана на установку кварцевого резонатора в корпусе HS-49S. Если он будет в корпусе HS-49U, надо просто удлинить плату, чтобы он поместился на ней «лёжа». Указанная на его корпусе частота должна соответствовать первой гармонике, иначе он может «завестись» не на нужной частоте.

Рис. 2. Печатная плата. Размещение элементов

Радиоприёмник может принимать радиостанции только в «своём» диапазоне от 65,9 (F_н) до 74 (F_в) МГц (с небольшим запасом в обе стороны). А вот результирующий принимаемый диапазон частот зависит от частоты гетеродина (F_г). В конкретном случае был использован резонатор в корпусе HS-49S с маркировкой 24,576 МГц (для упрощения расчётов округлим до 24,6 МГц), демонтированный с платы видеокарты компьютера. Интересующие нас сигналы в диапазоне 87,5…108 МГц поступают на вход конвертера. В результате преобразования по частоте приёмник сможет принять сигналы в диапазоне от F_н+ F_г до F_в+ F_гв нашем случае — от 90,5 до 98,6 МГц. Получается, что часть радиостанций окажется всё равно недоступной. Обусловлено это тем, что полоса УКВ-диапазона CCIR более чем в два раза шире УКВ-диапазона OIRT. Подобрав кварцевый резонатор, можно обеспечить приём желаемого участка диапазона CCIR. Например, с кварцевым резонатором на частоту 30 МГц можно принимать радиостанции на участке 95,9…104 МГц. Чтобы принять практически весь диапазон CCIR, в гетеродине следут применить два переключаемых кварцевых резонатора (рис. 3), соответствующим образом подобрав их частоты.

Рис. 3. Схема с кварцевым резонатором

Как сказано выше, конвертер планировалось питать от гальванического элемента типоразмера АА. Поэтому в качестве корпуса была использована пластмассовая трубка (стойка от газонного светодиодного светильника) внутренним диаметром 15, толщиной стенки 1,5 и длиной 125 мм, в которой размещены печатная плата и гальванический элемент. С одной стороны на плате закреплена первая пластмассовая заглушка (тоже от стойки газонного светильника), а с другой — припаян металлический уголок, на котором закреплена контактная пружина (-G1) для гальванического элемента (рис. 4). Через отверстие в заглушке выведен изолированный монтажный провод длиной 750 мм, выполняющий функцию антенны. На второй заглушке установлены выключатель питания и металлическая контактная площадка (+G1), а также сделаны отверстия для двух проводов («Выход» и «Общий»). Потребляемый конвертером ток при напряжении питания 1,5 В — 1,7 мА, его работоспособность сохраняется при снижении напряжения до 0,7 В, но коэффициент преобразования заметно уменьшается.

Рис. 4. Конвертер и гальванический элемент

Собирают устройство в следующей последовательности. Сначала с одной стороны в трубку вставляют плату, а с другой стороны выводят три провода (третий — к выключателю питания). Два из них выводят через отверстия во второй заглушке, третий припаивают к выводу выключателя и вставляют эту заглушку. Если одна или обе заглушки фиксируются в корпусе ненадёжно, их можно закрепить с помощью тонких шурупов. Провод «Выход» подключают к антенному входу приёмника, а если его нет — непосредственно к антенне, провод «Общий» соединяют с его «землёй». Если связь с антенной окажется слишком сильной, её можно ослабить, применив ёмкостную связь — несколько витков провода «Выход» наматывают непосредственно на антенну или не подключают провод «Общий» к приёмнику, если, конечно, конвертер от него не питается. Для конвертера можно применить другие корпус и источник питания, но размещать его необходимо в непосредственной близости к приёмнику, например, на его задней стенке, чтобы соединительные провода были минимальной длины.

Если приём осуществляется на значительном удалении от передатчика, чувствительности двухтранзисторного конвертера может оказаться недостаточно. В этом случае его необходимо дополнить УВЧ. Схема такого конвертера показана на рис. 5. УВЧ собран на транзисторе VT1, смеситель — на транзисторе VT2, гетеродин — на транзисторе VT3. Для упрощения применены транзисторы различной структуры. Контур L1C1C2 настроен на частоту диапазона CCIR, контур L2C4C5 — на частоту диапазона OIRT. Транзистор КТ3127А можно заменить транзистором серии КТ363. Катушки L1 и L2 имеют аналогичную конструкцию и содержат 7,5 и 11,5 витка соответственно. Чертёж печатной платы этого варианта показан на рис. 6, она длиннее предыдущей всего на 5 мм (рис. 7). Конструкция конвертера аналогичная, потребляемый ток — 3…3,5 мА.

Рис. 5. Схема конвертера

Рис. 6. Печатная плата. Размещение элементов

Рис. 7. Монтаж конвертера

Питать конвертер можно и от самого радиоприёмника, например, от линии питания УКВ-тракта. Для этого достаточно включить в цепь питания конвертера гасящий резистор, уменьшающий его напряжение питания до 1,5…2 В.

Следует отдельно сказать про приём стереопрограмм. Дело в том, что в УКВ-диапазоне CCIR в комплексном стереосигнале (КСС) передача разностного стереосигнала осуществляется с помощью амплитудной модуляции поднесущей частоты 38 кГц, которая в передаваемом сигнале подавлена. Для её восстановления на приёмной стороне в КСС передаётся пилот-тон на частоте 19 кГц. В УКВ-диапазоне OIRT в КСС разностный стереосигнал передаётся на поднесущей частоте 31,25 кГц так, что огибающая положительных по-лупериодов модулирована сигналом левого канала, а огибающая отрицательных — сигналом правого. При этом поднесущая частота подавлена на 14 дБ. На приёмной стороне её уровень восстанавливается. Отсюда понятно, что эти системы несовместимы, и приём стереосигналов диапазона CCIR на отечественный радиоприёмник диапазона OIRT невозможен (конечно, если в нём нет двухстандартного стереодекодера), поэтому возможен приём только в режиме «Моно».

Автор: И. Нечаев, г. Москва

Panasonic RD-9580. Преобразователь звука VHF TV для FM-радио (на частоте 108,3 МГц).

Небольшое и симпатичное устройство, выполненное в стиле Panasonic.

Этот преобразователь, который позволяет принимать звук телевизора на простой FM-приемник, настроенный на частоту 108,3 МГц.

Сбоку имеется подпружиненный кронштейн, позволяющий закрепить устройство на штыревой антенне FM-радио. Единственное условие — устройство должно иметь прямое подключение к телескопической антенне.

Если антенна изолирована снаружи, устройство не будет работать напрямую. В этом случае необходимо подключить отдельную антенну к верхним винтам и одним проводом соединить выход устройства с антенным входом (или напрямую с антенной) FM-радио.

Ниже вы найдете оригинальные инструкции по эксплуатации от Panasonic о том, как должны выполняться эти подключения. Несколько других документов, которые были включены в пакет, тоже очень интересно читать.

В любом случае, у нас есть преобразователь, который преобразует несущие частоты аудиосигнала телевизора для каналов 2–6 и 7–13 каналов в 108,3 МГц, на которые должно быть настроено ваше радио.

На вики можно найти таблицы, в которых указаны частоты, отведенные для вещания телеканалов в различных регионах мира. Если быть точнее, они были привязаны к каждому аналоговому телеканалу в разных странах. Щас это не имеет значения, потому что все перескочили на цифровое телевидение, большинство (или все) этих каналов свободны от аналогового телевидения.

Хорошо. Вот несколько фотографий того, как это выглядит.

Сейчас самое время посмотреть, что внутри.

На следующих двух рисунках показано одно и то же, только более детально.

На правом фото видны два контакта из токопроводящей резины, которые соединяют преобразователь с антенной.

Принципиальную схему с этого устройства я не брал, но грамотное предположение показывает, что это хорошо сделанный УКВ преобразователь.

С одной стороны — приемник, охватывающий частоты 59до 88 МГц и от 179 до 216 МГц.

С другой стороны — FM-передатчик, работающий на частоте 108,3 МГц.

Посередине — керамический полосовой фильтр.

Как бы хорошо это ни было сделано, звук телевизора не принимается. Просто потому, что нечего взять. Аналогового телевидения больше нет в эфире.

Но это не делает это устройство бесполезным. Почему? Потому что это лучший и простой инструмент, позволяющий находить жучки (маленькие передатчики с микрофоном). Для того, чтобы определить, есть ли в комнате беспроводной микрофон, не требуется более одной минуты. И это гораздо быстрее, чем сканировать место каким-либо специальным оборудованием.

И, конечно же, его можно использовать как приемник для тех же FM радиомикрофонов, работающих в диапазоне частот 59 — 108 МГц, или 179 — 216 МГц (диапазон 88 — 108 МГц FM радио перекрывает сам). Если FM-передатчик находится далеко, можно подключить внешнюю ТВ-антенну, согласно этикеткам на задней стороне корпуса преобразователя.

Это все.

Рядом с фотографией упаковочной коробки вы можете найти отсканированные документы (*.pdf), которые были внутри.

1. Panasonic RD-9580. Инструкция по эксплуатации. Стр. 1

2. Panasonic RD-9580. Инструкция по эксплуатации. Страница 2

3. Panasonic RD-9580. Карточка ограниченной гарантии. Стр. 1

4. Panasonic RD-9580. Карточка ограниченной гарантии. Страница 2

5. Panasonic RD-9580. Ближайший авторизованный сервисный центр. Страница 1

6. Panasonic RD-9580. Ближайший авторизованный сервисный центр. Страница 2

P.S. Интересно, что даже спустя 40 лет этот аппарат до сих пор жив.
