Коробки под розетку в бетон, виды, технология установки своими руками

Бетон может применяться либо в виде монолитной заливки, либо в качестве отдельных изделий, например, плит и блоков. Здание любого назначения должно быть оборудовано системой электропитания. Для скрытого размещения розеток и выключателей повсеместно используются коробки для бетона.

Оглавление:

Разновидности
Подготовка к работам
Технология монтажа по шагам
Рекомендации от специалистов

Виды коробок

Для чего нужны подрозетники:

защиты от возгорания;
облегчения монтажа розетки или выключателя;
небольшого запаса кабеля для проведения подключений в будущем;
удобства работ по ремонту или замене механизма;
использования в качестве распаячной коробки.

Пожаробезопасность и стабильность питания всего строения во многом зависят от правильности размещения стаканов под розетки.

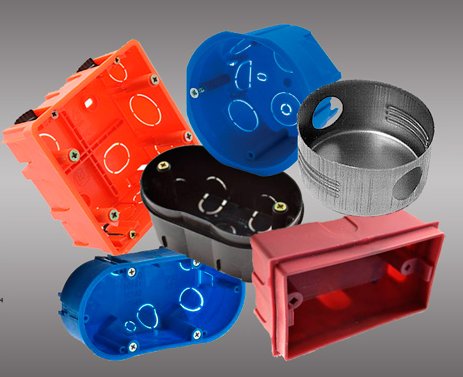

Могут быть выполнены из металла (в настоящее время такие модели непопулярны) или из пластика. Для установки открытых электроточек применяются деревянные накладки, однако и они уходят в историю.

В зависимости от материала, из которого изготовлены стены, подбираются стаканы. Для бетонной поверхности используются все типы. Подойдут модели, предназначенные для крепления в гипсокартон, со специальными распорками.

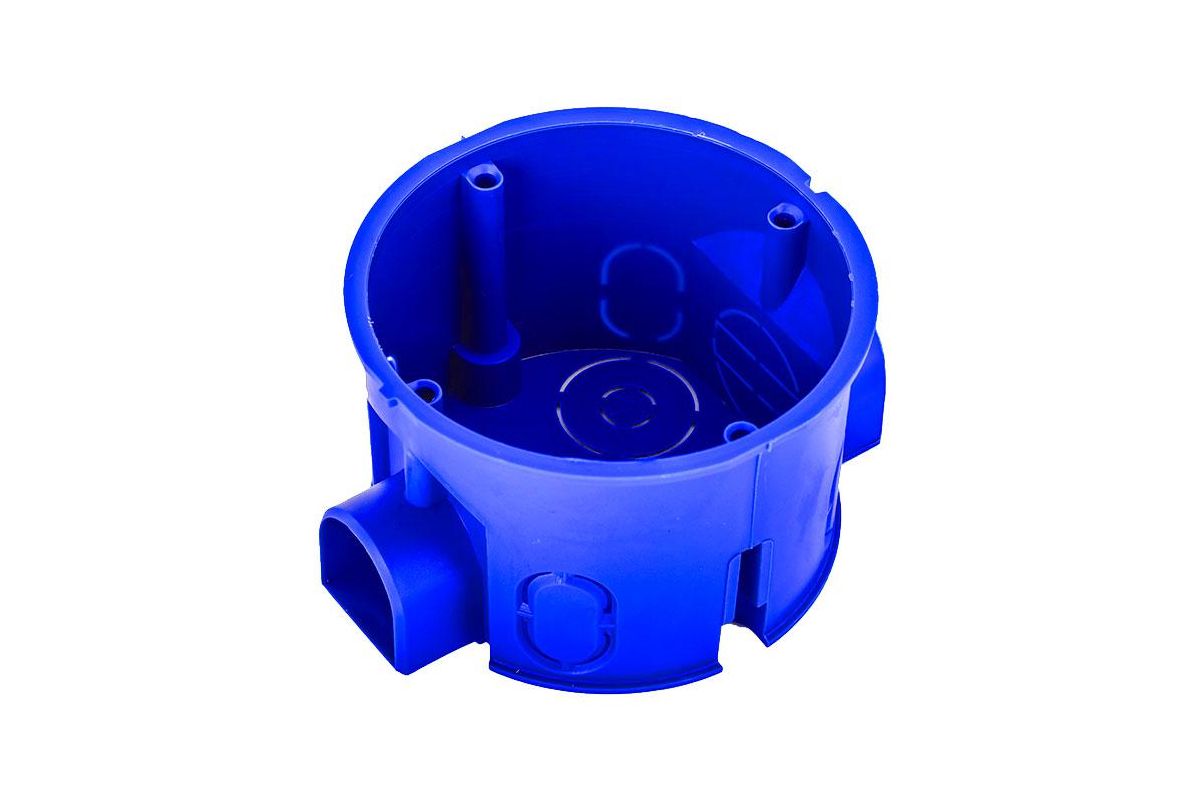

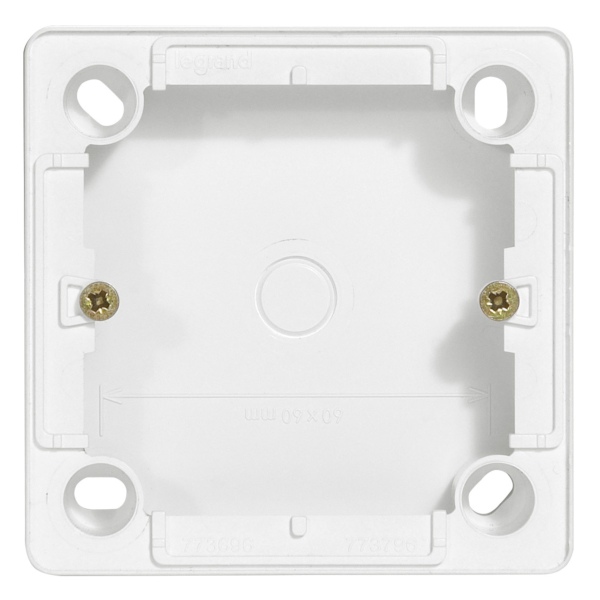

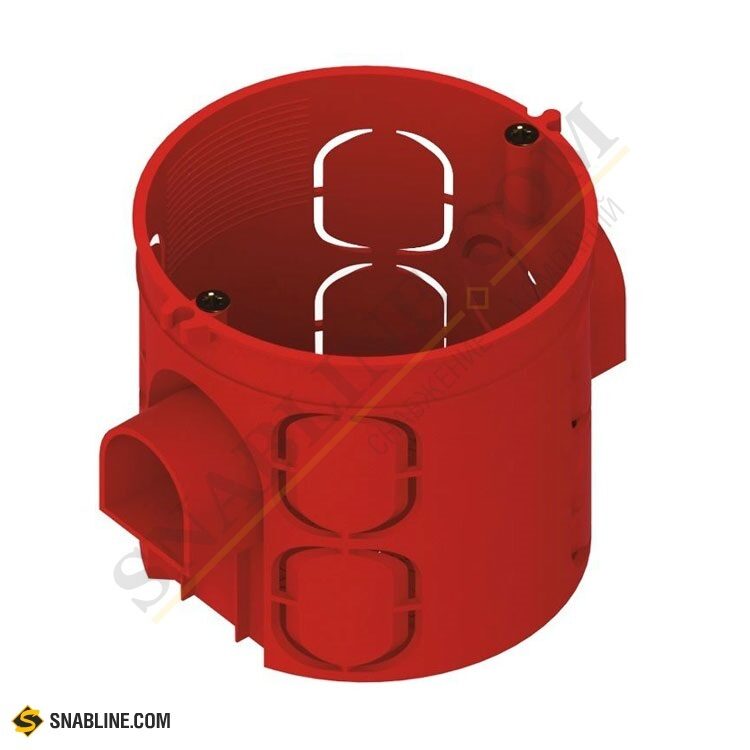

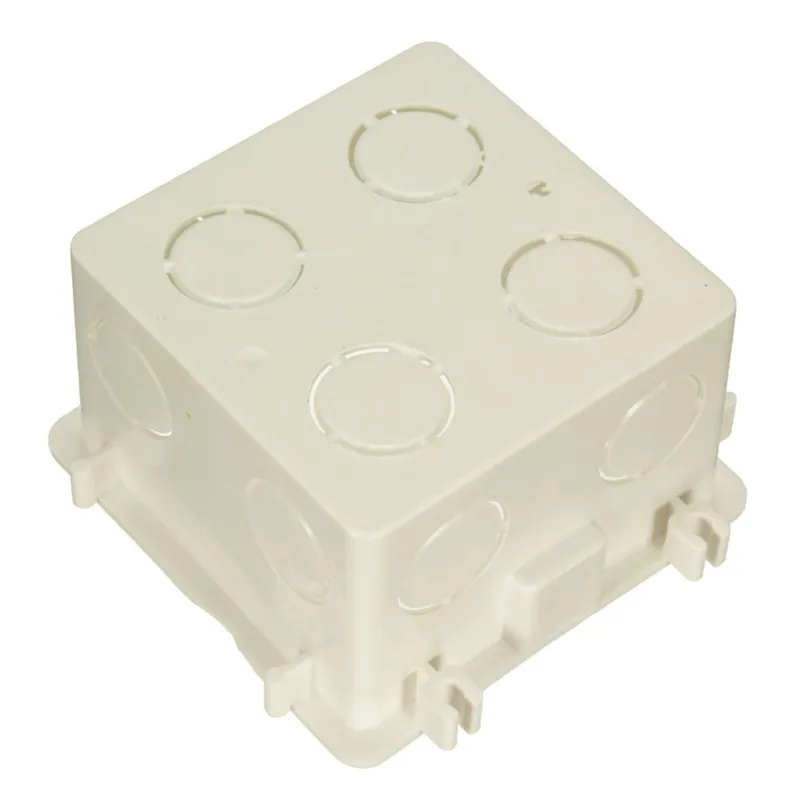

Форма может быть круглой, квадратной или овальной. Подходящий вариант выбирается в зависимости от количества размещающихся в нем механизмов и требуемого для укладки проводки места. Чаще всего применяются круглые.

Стаканы могут предназначаться для одного элемента или представлять собой блок из нескольких элементов. Глубина может варьироваться от 40 до 80 мм. По этому показателю различаются три модификации: узкие, стандартные и углубленные. При выборе учитывают размер механизма розетки, диаметры жил силовых и заземляющих кабелей.

Установочный диаметр изделия составляет 60, 64,72, а также 68 мм. Наиболее часто используются последние. Вмонтированные в стену коробки с розетками и задекорированные накладными крышками отлично вписываются в любые интерьеры помещений.

Для того, чтобы организовать сеть электропитания или подключить к имеющейся дополнительную точку, важно предварительно составить чертеж, который помогает определить места установки, траекторию прокладки проводки. После составления такой схемы можно производить подбор комплектующих, материалов и инструментов.

Размещение стаканов проводится до начала облицовки внутри помещения, но после выполнения базовых отделочных работ. Геометрия бетонных стенок должна быть окончательной.

Подготовка поверхности и инструмента

1. Производится разметка гнезд. При помощи уровня наносятся трассы, по которым пройдет проводка. Фиксируется место размещения розетки или выключателя. Если планируется монтаж нескольких подрозетников, расстояние между их центрами составляет 71 мм. Этот шаг нужно выдерживать при разметке и сверлении отверстий.

2. Устройство гнезд выполняется дрелью с алмазной коронкой, предназначенной для изготовления отверстий большого диаметра, либо перфоратором со специальной коронкой, имеющей победитовый зубья и сверло. Обычно выбирается инструмент с d = 70 или 80 мм (удобнее, когда диаметр коронки превышает наружный размер стакана примерно на 5 мм). В случае, если подходящей коронки нет, можно воспользоваться простым победитовым сверлом, при помощи которого высверливаются отверстия по всей окружности гнезда. Если электроинструмент отсутствует, устроить отверстие для размещения подрозетника можно при помощи одного зубила.

Важно! Производя сверление, следует быть аккуратным, так как в бетонной стене присутствует арматура. Попавшая на такой стержень коронка может быстро прийти в негодность.

Технология работ

1. Производится сверление гнезд под коробки на требуемую глубину. Лишний бетон и пыль из проделанного цилиндра убираются. Эту операцию удобнее проводить при помощи кисти или тряпки, а пыль ликвидировать пылесосом. Монтажное изделие примеряется в гнездо. Рекомендуется углубление обработать грунтовкой для улучшения сцепления. После этого следует дождаться, пока грунт высохнет.

2. Штробятся трассы, в которые будут уложены питающие провода. Утапливают кабель не менее, чем на 2 см от поверхности основания. Можно выполнить его временную фиксацию, воспользовавшись раствором алебастра. Один конец подводится к распаечному узлу, второй с запасом в 20 см оставляется в проделанном гнезде.

3. В месте заведения провода в стакан создается углубление в бетоне.

4. В подрозетнике убирается заглушка в том месте, где будет осуществлен вход проводки (они обычно намечены перфорацией). Если вдруг подобный заводской элемент отсутствует, отверстие можно изготовить самостоятельно, например, воспользовавшись нагретым ножом.

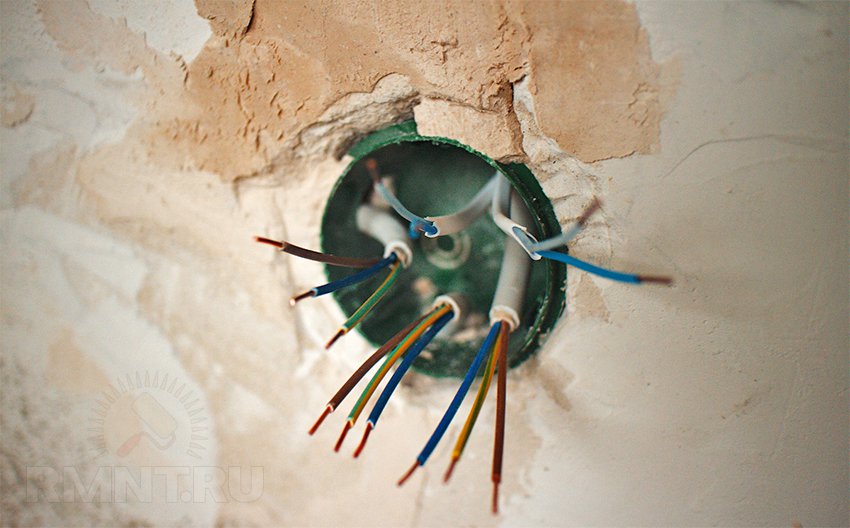

5. Перед началом работ производится обесточивание питания. Провода заводятся внутрь монтажной коробки.

6. Водой из пульверизатора смачиваются поверхности устроенного цилиндра и стакана.

7. В подготовленной емкости готовится раствор алебастра (консистенции, напоминающей пластилин). Он наносится шпателем на внешние плоскости коробки и на подготовленное в стене углубление слоем около 5 см. Подрозетник вставляется в гнездо так, чтобы был вровень со стеной. Положение регулируется по вертикали и горизонтали при помощи уровня. После этого требуется немного подождать, чтобы гипс застыл.

Время затвердевания алебастра не превышает 5 минут. Лишь в течение этого промежутка времени возможна коррекция.

8. После надежной фиксации в стене можно удалить излишки гипса, которые попали внутрь и вокруг изделия.

9. Поверхность стены выравнивается.

10. Комплект розетки или выключателя разбирается, удаляются рамки и декоративные планки. Можно приступать к установке электрической части.

11. Очищенные от изоляции жилы провода фиксируются в клеммах (в соответствии с цветами) розетки.

12. Механизм крепится к стакану при помощи раздвижных лапок или путем ввинчивания шурупов в стенки коробки. Уровнем проверяется правильность размещения.

13. Сверху монтируется декоративная рамка.

14. Включается питание.

Советы специалистов

1. Приобретать подрозетники желательно одновременно с розетками, чтобы исключить возможные проблемы.

2. Перед проведением работ по штробированию стен из бетона следует убедиться в отсутствии на этом участке проводки.

3. Монтаж подрозетника важно производить таким образом, чтобы он был прочно зафиксирован в устроенном под его установку гнезде.

4. Коробка должна размещаться заподлицо с поверхностью стены. Если в дальнейшем будет выполняться облицовка стен, этот важный момент следует учесть. Подрозетник утапливается в подготовленное отверстие не полностью, а часть его остается немного выступающей, на расстояние, равное толщине слоя будущего отделочного материала.

5. Мешающую арматуру удаляют. Для этого можно воспользоваться болгаркой, зубилом или ненужной коронкой.

6. Если в будущем подрозетник все-таки выпадет из гнезда, повторно зафиксировать его на бетонном основании выйдет при помощи самореза и дюбеля.

7. Если необходимо увеличить время затвердевания раствора гипса, в него добавляется штукатурная смесь.

8. При замене старого металлического изделия, в котором розетка не слишком надежно зафиксирована, на современную модель, можно выполнить все рассмотренные выше этапы (с п.4 по п.13), а также, если старый стакан закреплен прочно, не демонтировать его, а установить новую коробку внутри старой, прикрепив саморезами к задней стенке.

Коробка монтажная для телефонной розетки

Главная >Электрооборудование >Материалы для монтажа >Монтажные коробки и аксессуары >Коробка, розетка для подключения электроприборов >ABB >Коробка монтажная для телефонной розетки | 00054 ABB (#415557)

Аналоги / Замены

Коробка монтажная D=74, глубина 60мм, расстояние между крепежными винтами 60мм для гибсокартоновых стен \| 1740-0-0071 2CKA001740A0071 ABB	0	по запросу
Коробка распределительная 60х60х30 с клеммником слоновая кость IP40 \| КРК2701 02 HEGEL	Под заказ	56. 98 р.
Коробка распределительная 294х152х70мм ШхВхГ \| 00076 ABB	0	по запросу
Коробка распределительная 105х70х50 пластиковая винты ABB	0	по запросу
Коробка распределительная с 8 мембранными вводами \| AU19 2TKA130027G1 ABB	0	по запросу

Данный товар не поставляется, возможные замены в перечне “Похожие товары”

Коробка монтажная для телефонной розетки | 00054 ABB не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.

Похожие товары

Коробка распределительная 294х152х70мм ШхВхГ \| 00076 ABB	0	по запросу
Коробка распределительная 60х60х30 с клеммником слоновая кость IP40 \| КРК2701 02 HEGEL	Под заказ	56.98 р.
Коробка распределительная монтажная двойная \| AU17. 2 2TKA130026G1 ABB	0	по запросу
Коробка распределительная с 8 мембранными вводами \| AU19 2TKA130027G1 ABB	0	по запросу
Крышка для коробки 00050 \| 00055 ABB	0	по запросу

Утопленная пластиковая коробка для розеток — аксессуары для проводов

Цена (без НДС)

£0 50 фунтов стерлингов

Марка

MK Electric — Электромонтажные устройства

Schneider Electric Wiring Accs

Сколмор Интернэшнл Лтд.

Количество нокаутов

Количество банд

1|2

3|4

6|8

9|12

Количество записей

Материал

Литой пластик

Поликарбонат

Стали

Длина Мин. Макс.

133 мм

136 мм

148 мм

76 мм

88 мм

нокауты включены?

Пылевлагозащита

Отделка

Серая сталь

Металлический кожух

С порошковым покрытием

Серебряная сталь

Белый

Размер

136x136x42 мм

136x76x42 мм

165x165x41 мм

202x136x42 мм

374x133x42 мм

76x76x42 мм

88x148x45мм

88x88x45 мм

Глубина

35 мм

41 мм

Цвет

Серый

Серебряный

Белый

Тип

Румянец

Формованный

Стад

Длина

148 мм

88 мм

Крепления в комплекте

4 самореза

Электромонтажные аксессуары
Выключатели и розетки
Заподлицо с пластиком

Отображение 1 — 9 из 9

Сортировать по: Самые популярныеСоответствиеЦена: от низкой до высокойЦена: от высокой до низкойОт A до ZZ до A

Отображение 1 — 9 из 9

Что такое задняя коробка?

Задняя коробка — это металлическая или пластиковая коробка, встраиваемая в стену. Затем передняя панель розетки или выключателя прикрепляется к задней коробке.

Какая задняя коробка мне нужна?

Для задних коробок используются два основных материала. Есть металлические задние коробки и пластиковые задние коробки.

Пластиковые задние коробки

Пластиковые коробки используются с перегородками из стоек, где стена сделана из деревянных стоек и отделана гипсокартоном. Отверстие обычно вырезают из гипсокартона. Есть две проушины (желтые на картинке справа), которые плотно прилегают к гипсокартону, когда шуруп от лицевой панели вкручивается в стену.

Металлические задние коробки

Металлические задние коробки используются в сплошных стенах, таких как каменные, кирпичные и шлакоблоки. Вырез для этих металлических задних коробок обычно вырезается из материала стены. Выступы на этих задних коробках металлические и обычно фиксируются. Когда вы затягиваете винты на лицевой панели, она плотно прилегает к стене.

Какой тип задней коробки мне понадобится?

Существует множество различных типов задних коробок, но наиболее часто используются одинарная и двойная задние коробки. Хотя это охватывает большинство сценариев, существует ряд других, таких как двойные одинарные и круглые задние коробки, которые используются в других случаях.

Какой глубины задний ящик мне понадобится?

Для вашего тылового ящика снова доступно несколько различных вариантов глубины. Обычно мы рекомендуем, если вы заменяете свою текущую заднюю коробку, стоит заменить аналогичную, если только вы не меняете пластину. Некоторым тарелкам нужны более глубокие задние ящики. Читайте дальше, чтобы узнать больше о них.

Если вы устанавливаете новые задние ящики, мы всегда советуем не экономить на глубине. Это упрощает установку выключателей и розеток — ваш электрик потом скажет вам спасибо!

Стандартные розетки и выключатели

Мы рекомендуем следующую глубину для стандартных выключателей и розеток:

Выключатели: 16 мм
Розетка и диммеры: 25 мм
USB-розетки: 35 мм
Выключатели для бритв и плит: 32 мм

Плоские, безвинтовые и тонкие Розетки и выключатели

Для тонких, безвинтовых или плоских панелей вам потребуются более глубокие задние коробки, поэтому мы рекомендуем следующие размеры:

Выключатели 25 мм
Розетка и диммеры 35 мм
USB-розетки, выключатели для бритв и плит 47 мм

Обратите внимание: Мы рекомендуем размещать металлические задние коробки немного дальше в стене для плоских розеток и выключателей. Это позволит плоским пластинам плотно прилегать к стене. В противном случае тарелка может слегка приподняться над стеной, что испортит эффект плоских тарелок.

Задние коробки для поверхностного монтажа

При определенных обстоятельствах вы не сможете или захотите установить задние коробки в стену. В этом случае вы также можете купить задние коробки для поверхностного монтажа, также известные как накладные коробки. Они часто доступны с той же отделкой, что и розетки и выключатели, поэтому они подходят к передней панели, но имейте в виду, что это не универсальные размеры, поэтому некоторые пластины, особенно большие, могут плохо сидеть на передней панели. Проверяйте детали перед покупкой.

Точки кабельного ввода для накладных задних коробок

Поскольку большинство продаваемых нами накладных коробок отделаны декоративной отделкой (часто из металла), точка ввода кабеля на этих накладных тыловых коробках находится в задней части коробки, а не по бокам, как это часто бывает со стандартными задними ящиками.
