Короткие радиоволны. Короткие волны: особенности распространения и применение в радиосвязи

Что такое короткие волны. Как они распространяются в атмосфере. Почему короткие волны позволяют осуществлять дальнюю радиосвязь. Каковы особенности и проблемы коротковолновой связи. Где применяются короткие волны.

Содержание

Что такое короткие волны и каковы их особенности

Короткие волны (КВ) — это радиоволны с частотой от 3 до 30 МГц, что соответствует длине волны от 100 до 10 метров. Главная особенность коротких волн заключается в их способности отражаться от ионосферы и распространяться на большие расстояния.

Ключевые характеристики коротких волн:

  • Способность к дальнему распространению за счет отражения от ионосферы
  • Зависимость качества связи от состояния ионосферы
  • Наличие «мертвых зон» при распространении
  • Подверженность замираниям сигнала
  • Возможность связи при малой мощности передатчика

Благодаря этим свойствам короткие волны широко применяются для дальней радиосвязи, в том числе международного радиовещания.

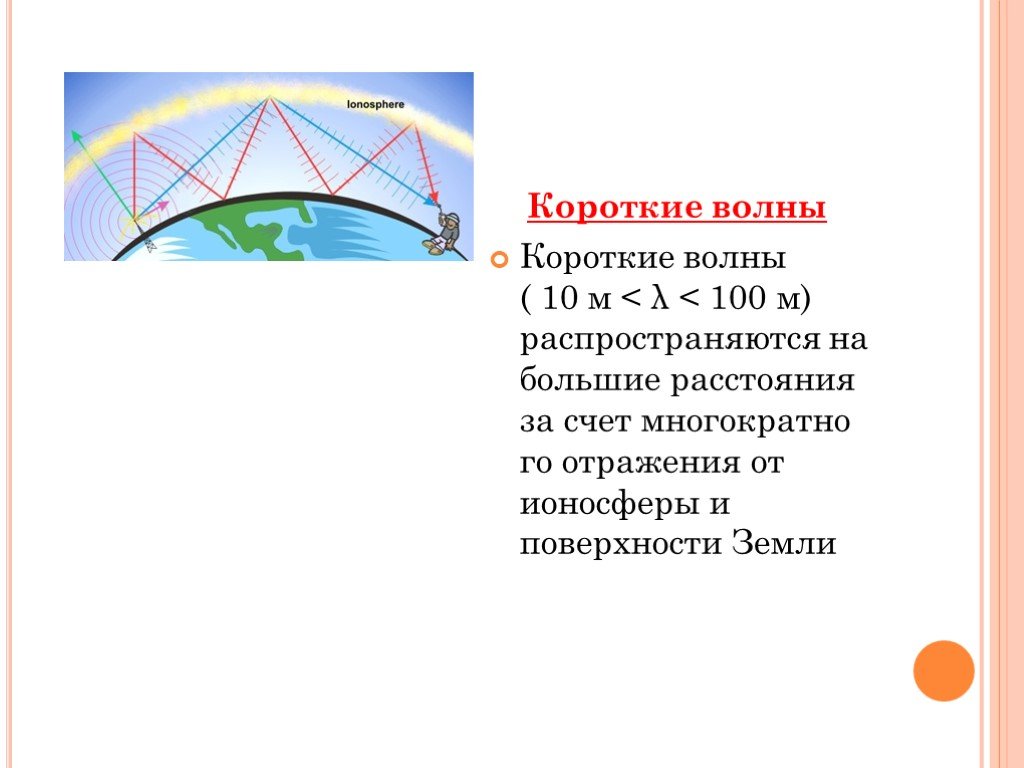

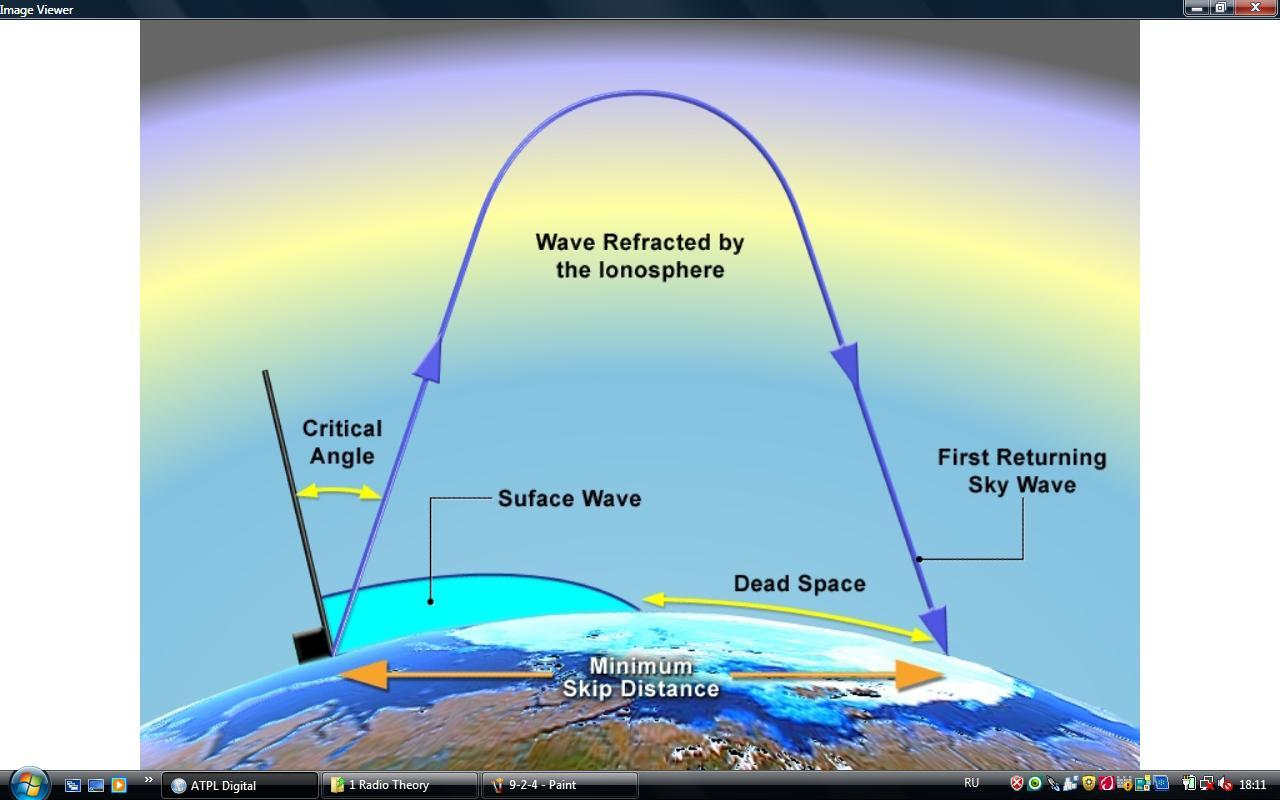

Как распространяются короткие волны в атмосфере

Распространение коротких волн происходит за счет их отражения от ионизированных слоев верхней атмосферы — ионосферы. Этот процесс можно описать следующим образом:


  1. Радиоволны излучаются передающей антенной
  2. Часть волн распространяется вдоль поверхности Земли (поверхностная волна)
  3. Другая часть волн направляется под углом вверх к ионосфере
  4. При достижении ионосферы волны отражаются обратно к Земле
  5. Отраженные волны достигают поверхности Земли на большом удалении от передатчика
  6. Процесс отражения может повторяться несколько раз, обеспечивая связь на тысячи километров

Такой механизм распространения позволяет коротким волнам преодолевать большие расстояния при относительно небольшой мощности передатчика.

Почему короткие волны позволяют осуществлять дальнюю радиосвязь

Дальняя радиосвязь на коротких волнах возможна благодаря нескольким факторам:

  • Отражение от ионосферы позволяет волнам огибать земную поверхность
  • Многократные отражения обеспечивают распространение на тысячи километров
  • Потери энергии при отражении от ионосферы относительно невелики
  • Короткие волны менее подвержены затуханию в атмосфере, чем более длинные
  • Для генерации КВ требуются антенны умеренных размеров

Эти особенности делают короткие волны оптимальными для организации дальней и сверхдальней радиосвязи, в том числе межконтинентальной.


Особенности и проблемы коротковолновой радиосвязи

Несмотря на преимущества, коротковолновая связь имеет ряд особенностей и проблем:

  • Зависимость от состояния ионосферы и солнечной активности
  • Наличие «мертвых зон», где прием невозможен
  • Замирания сигнала из-за многолучевого распространения
  • Помехи от атмосферных и промышленных источников
  • Ограниченная пропускная способность КВ диапазонов
  • Сложность точного предсказания условий связи

Для преодоления этих проблем применяются специальные технические и организационные решения при построении КВ радиосистем.

Где применяются короткие волны в современном мире

Несмотря на развитие спутниковой и интернет-связи, короткие волны по-прежнему широко используются в различных сферах:

  • Международное радиовещание
  • Связь с удаленными и труднодоступными районами
  • Морская и авиационная связь
  • Военная связь
  • Любительская радиосвязь
  • Радиоспорт
  • Системы точного времени
  • Научные исследования ионосферы

Уникальные свойства коротких волн обеспечивают им применение даже в эпоху современных средств коммуникации.


Особенности распространения различных поддиапазонов коротких волн

Разные участки КВ диапазона имеют свои особенности распространения:

  • 10-15 м — дальнее распространение днем, непригодны ночью
  • 16-19 м — стабильное дневное распространение на большие расстояния
  • 20-25 м — оптимальны для круглосуточной дальней связи
  • 31-49 м — хорошо работают ночью, днем сильно поглощаются
  • 60-75 м — ночные диапазоны для средних расстояний

Выбор рабочей частоты зависит от расстояния, времени суток и состояния ионосферы.

Любительская радиосвязь на коротких волнах

Короткие волны активно используются радиолюбителями для дальней связи. Основные любительские КВ диапазоны:

  • 160 м (1.8-2.0 МГц)
  • 80 м (3.5-3.8 МГц)
  • 40 м (7.0-7.2 МГц)
  • 20 м (14.0-14.35 МГц)
  • 15 м (21.0-21.45 МГц)
  • 10 м (28.0-29.7 МГц)

Любительская КВ связь позволяет устанавливать дальние контакты при небольшой мощности передатчика. Это увлекательное хобби, развивающее технические навыки.


Радио вдали от цивилизации или Волшебная музыка коротких волн » Перуница

Радио вдали от цивилизации или Волшебная музыка коротких волн

Недавно один геодезист увидел на моем столе распечатку — «Список радиостанций, вещающих на русском языке».

— Что это? — спросил он. — Зачем?

— Как — зачем? Радио слушать. На коротких волнах.

— А что там можно услышать и почему именно — на коротких?

— Да что угодно. Музыку, новости. А на коротких потому, что они самые «дальнобойные», так как многократно отражаются от поверхности Земли и от ионосферы, благодаря чему распространяются на очень большие расстояния. Передачи даже слабенькой радиостанции, работающей на коротких волнах, можно принимать на другой стороне земного шара…

— Надо же! А у нас в полях постоянно проблема — новости узнать. Отъехал подальше от города, в тайгу — и ничего не слышно. Крутишь, крутишь ручку приемника — один свист да китайцы в эфире…

— А приемник-то какой?

— Да вот, обычная магнитолка, — показал он. — СВ, FM.

— Ну, на эту «мыльницу» ты точно ничего не услышишь. Хороший коротковолновый приемник нужен. С цифровой настройкой, прямым вводом частоты.

— Слушай, а написал бы ты про это в журнал! Думаю, многим нашим коллегам будет интересно.

Договорились. Пишу.

Коротковолновое радио, его история, особенности распространения и прохождения радиоволн, охота на редкие и дальние станции — это необъятная и крайне интересная тема. Но журнал не резиновый. Поэтому расскажу вкратце — как и что слушать вдали от цивилизации. А главное — на чем. Постараюсь сильно не загружать вас теорией, хотя совсем без нее не обойтись. Кто захочет узнать больше — может найти информацию на специальных сайтах, адреса подскажу.


Слушать радио на коротких волнах — увлекательнейшее хобби. Часть радиоспорта. Есть радиолюбители, которые сами строят приемо-передающие радиостанции (трансиверы), получают позывной, выходят в эфир, общаются друг с другом и со всем миром. А есть те, кто только слушает эфир. Тоже интересно. Они называются радионаблюдателями. Отдельная ветвь «радионаблюдательства» — DХинг. Это и есть охота за редкими и дальними станциями. Преимущественно — за «вещалками» (теми, что передают музыку и новости), но не только. За служебными — тоже. Слушать их не возбраняется, главное — не выходить в эфир на той же частоте.

Английское название «Dхing» происходит от одного из сокращений, применявшихся радиолюбителями при передаче сообщений азбукой Морзе. DX — это некоторое довольно большое расстояние. Этими же буквами обозначается дальняя станция. В общем, DXистами называют людей, занимающихся приемом удаленных радиостанций.

Но их мало принять на свой приемник — нужно еще получить подтверждение от радиостанции, что ты ее действительно слушал! Для этого на радиостанцию нужно отправить специальным образом составленный рапорт о приеме (по обычной или электронной почте), в котором указываются время, частота, место приема, сила сигнала и уровень помех по специальной шкале SINPO, общая оценка слышимости, аппаратура и антенна, с помощью которых производился прием. А главное — краткое содержание передачи. Или хотя бы пара точных фраз, прозвучавших в эфире. В ответ станция высылает радиолюбителю подтверждение — QSL-карточку, или, проще говоря, «кюэсэлку». Такие карточки — предмет гордости диэксистов. Их коллекционируют, хвастают ими друг перед другом. Особенная удача — получить карточку от маломощной радиостанции какого-нибудь островного, богом забытого государства, которая выходит в эфир от случая к случаю. Для этого диэксисты строят сложные антенны, колдуют со своими приемниками. Они ведут «лог» — специальный журнал, в который записывают время, частоту, слышимось по шкале SINPO…

Эх, давненько я не лазал на крышу и не открывал свой лог. Все интернет да интернет…


Простите, увлекся. Вряд ли у геодезиста в полях есть время, чтобы заниматься всей этой ерундой. Ему нужно просто послушать радио. Узнать, что в мире происходит. А значит, он будет слушать обычные, как правило мощные, «вещалки», которые поймать несложно, особенно за городом. Надо только знать время, когда станция выходит в эфир, и ее частоту.

Следует сказать, что прием в большом индустриальном городе, где полно всяческих помех и паразитных наводок от электроприборов, и прием далеко за городом, в лесу, где нет электронного «мусора» — это «две большие разницы». На природе эфир, как правило, чист и прозрачен. И если в городе для приема какой-то станции нужно устанавливать на крыше хитрые антенны, то за городом эту же станцию можно поймать на обычный «телескоп» своего приемника. А если еще подключить к нему метров десять простого провода (со штеккером) через антенное гнездо, да заземление… Весь мир будет у вас в ушах.

Что мы видим на шкале простого аналогового приемника? Это тот, что со стрелочкой, которая ползает туда-сюда. Ну, допустим, «ВЭФ». (Хороший, кстати, приемник, раньше на нем диэксингом занимались, аж шуба заворачивалась.) Метры: 16, 25, 31, 49… Это длина волны. И еще какие-то цифры. Это частота. Только очень грубо. Для того чтобы точно настроиться на нужную станцию, мало знать, на какой длине волны она работает, потому что на том же 31 метре умещаются десятки станций. Случайно поймать ее, конечно, можно, большинство так и делает — ручку покрутил и поймал. Но если вы точно знаете частоту, то настроиться будет проще и быстрей.

Для этого нужен приемник с прямым вводом частоты. Их еще называют «цифровыми». Но говорить так — неграмотно. Потому что ловит-то ваша «балалайка» все равно аналоговый сигнал, просто частота его отображается на дисплее в виде цифр. Это килогерцы. Или мегагерцы. Например, одна из частот, на которых вещает радио «Свобода» в диапазоне 31 метра — 9520 кГц. Или, если угодно, 9,52 МГц.

Сейчас развивается и цифровое радио — так называемое DRM-вещание. То есть в эфир передается зашифрованный цифровой сигнал, а приемник его расшифровывает, такая аппаратура уже выпускается. Но пока это в зачаточном состоянии, цифрового вещания мало, так что подробно на этом виде модуляции останавливаться не будем. Хотя радиолюбители работают ею давно и активно.

Приемников с прямым вводом частоты сегодня множество. Распознать их просто: на передней панели — ЖК-дисплей и много-много кнопочек, часть из которых — с цифрами, от 0 до 9. Как на калькуляторе. Человеку, который хочет просто послушать «вещалки» на КВ, достаточно запомнить три марки: Grundig, Tecsun и Degen. Наберите в строке поисковика одно из этих слов, плюс «цифровой радиоприемник», и вы поразитесь, сколько таких «балалаек» выпускает китайская промышленность. Да-да, все эти приемники сделаны в Китае. Но это не значит, что они плохие. Телевизор-то ваш плоский где сделан? А цифровой фотоаппарат? То-то же. И приемники они делают хорошие. Очень чувствительные, с кучей тонких настроек, памятью на сотни частот. Взял один раз расписание — забил их все в память, и не паришься, включаешь по времени те станции, которые сейчас в эфире. Сам года три пользуюсь Tecsun PL-550, не сочтите за рекламу. (До этого был легендарный Grundig YB-400.) Доволен как слон. В нем что еще хорошо — есть ручка подстройки антенны, как у профессиональных аппаратов.

Вы не представляете, какой это кайф — сидеть в избушке, за сотню километров от жилья, снаружи идет нудный дождь, а у тебя печка трещит, горячий чай на столе, а из приемника: «Говорит Париж…» На «Радио Франс Интернациональ» идет передача на русском языке о творчестве Эдит Пиаф, и ее голос здесь — как чудо. Или политическая дискуссия в студии «Свободы». Или радиоспектакль на «Радио России»…

В общем, берите один из таких приемников, в полях пригодится. В красноярских магазинах их лучше не покупать. Во-первых, выбор небольшой, во-вторых, цены на эти девайсы у нас задраны неадекватно. В Москве или интернет-магазинах — почти вдвое дешевле. В Китае — втрое. Мне из Китая привезли.


К сожалению, радио сегодня уходит в интернет, теряя таким образом свою изначальную суть и преимущество — доступность в самой глухой дыре, где нет никаких коммуникаций и электричества. Сам давно слушаю в интернете станции, которые раньше ловил в эфире. Но это дома. А в лесу? Возьмешь с собой 250-граммовый приемничек — и ты уже в курсе событий.

Каждый год то одна, то другая радиостанция заявляют о сокращении и даже прекращении коротковолнового вещания. Ушли с КВ и переместились во всемирную паутину такие монстры эфира, как «BBC» и «Голос Америки». (Смотрел на их сайте ролик про то, как русская редакция BBC вела последний свой КВ-эфир. Великий Сева Новгородцев плакал.) Переместились в интернет радио Чехии и Финляндии на русском. Радио «Свобода» и «Немецкая волна» пока остались. Но последняя уже объявила, что этим летом она тоже прекратит коротковолновое вещание. Жаль. Отличная была станция. Среди «вражеских голосов» нравилась мне больше всех: прекрасные передачи о культуре, науке, о жизни в Германии, довольно объективные новости.

Вообще, на мой взгляд, для России — это крайне непродуманный шаг. У нас такие расстояния, столько глухих, оторванных от цивилизации мест, куда интернет придет не скоро, что КВ-радио — порой единственное окно в мир. Нынешней весной был на стойбище у оленеводов. Они слушают КВ. «Радио России — Красноярск» на 6085 кГц и «Свободу». А геологи, нефтяники, охотники и прочие бродяги, которые на Руси никогда не переведутся? Им что, спутниковую тарелку с собой таскать?

По-хорошему, нашим отечественным радиостанциям нужно расширять КВ-вещание, накрывать им всю страну и мир, как это делает Китай. Он нынче — король коротковолнового эфира. Вещает на сотнях языков. Несет в массы идеи своего величия, как Русское Международное радио в годы «застоя» рассказывало всему миру о прелестях грядущего коммунизма. Китай на русском отлично слышен от Калининграда до Курил, и порой кроме него ничего другого не услышишь, все забивает. Мудрые китайцы почему-то не списывают коротковолновое радио со счетов, несмотря на бурное развитие у них современных технологий.

Одна

Особенности распространения КВ | RadioUniverse

Еще в первые годы использования КВ было обнаружено, что прием волн короче 50 м оказывался невозможным на расстояниях около 100 км, тогда как слышимость была исключительно хорошей на расстояниях в несколько тысяч километров. Область, в которой прием сигнала невозможен, была названа зоной молчания. Наличие зоны молчания объясняется тем, что КВ, распространяющиеся вблизи Земли, плохо огибают земной шар и сильно поглощаются земной поверхностью, так что уже на расстоянии около 100 км напряженность поля оказывается недостаточной для приема. На рис. 22 показано, что волна, распространяющаяся вдоль поверхности земли из точки А, может быть принята только на участке АБ. В то же время от ионосферы КВ могут отражаться только в том случае, если они падают достаточно полого на ионосферный слой. Такие волны, отражаясь, проходят большое расстояние и попадают в точку В и дальше, на меньшие же расстояния от передающей станции эти волны на поверхность земли не приходят.

В результате на некоторой части трассы БВ прием радиоволн невозможен; этот участок называется зоной молчания. Чем короче волна, тем шире зона молчания. Наличие зон молчания часто отмечается радиолюбителями-коротковолновиками. Им известно, что хорошо налаживается связь с корреспондентом, удаленным на 2000—3000 км, и невозможно осуществить связь с корреспондентом, находящимся на расстоянии 200—300 км.

Неприятное явление при работе на КВ — замирания. Изменения уровня сигнала получаются резкими и происходят часто. Это вызвано тем, что слой F, от которого отражаются КВ, неустойчив. Причиной замираний является то обстоятельство, что в место приема приходит несколько волн, проходящих различные пути, причем длина этих путей меняется. Для того чтобы фаза волны в диапазоне КВ изменилась на 180°, длина пути волны должна измениться менее чем на 50 м. Такие изменения высоты отражения в ионосфере могут происходить очень часто.

Для борьбы с замираниями применяют приемные антенны с узкой диаграммой направленности, ориентированной так, чтобы принималась только волна, пришедшая наиболее коротким путем. Направление прихода волны может меняться в течение суток. Поэтому необходимо предусмотреть возможность изменения направления максимума диаграммы направленности антенны. При этом приемная антенна получается сложной и громоздкой.

Можно эффективно осуществлять прием на разнесенные антенны. Такой прием возможен потому, что увеличение и уменьшение напряженности поля, даже на сравнительно небольшой площади земной поверхности, происходят неодновременно. В то время как в месте расположения одной антенны уровень напряженности поля мал, около другой антенны, удаленной от первой на расстояние в несколько длин волн (сто или несколько сотен метров), напряженность поля велика. Таким образом, на выходе одной из двух антенн напряжение окажется достаточным для приема. При таком радиоприеме сигналы суммируются по низкой частоте после детектирования.



Особенностью распространения КВ является дальнее наземное рассеяние КВ на участках^поверхности Земли. Это явление поясняется на рис. 25, а. Излучаемые антенной радиопередающего устройства радиоволны 1 отражаются от ионосферы и попадают на Землю в точку Б. На поверхности Земли всегда имеются значительные неровности (холмы, деревья, строения). Поэтому не вся энергия волны отражаются зеркально, а часть ее рассеивается во всех направлениях (2—5). Рассеянные неоднородностями волны частично вновь отражаются от ионосферы и возвращаются на Землю, причем какая-то доля энергии направляется обратно (5) в то место, где находится радиопередающее устройство.

Интересная история исследования вопроса о рассеянии КВ. Еще в 1926— 1930 гг. было замечено, что прием сигналов, излучаемых мощными КВ станциями, наблюдается в «зоне молчания». Кроме того, были замечены ошибки пеленга КВ станций. Специальные опыты показали, что эти явления объясняются рассеянием радиоволн. Однако до 1946 г. исследователи затруднялись ответить на вопрос, где же происходит это рассеянное отражение. Английский ученый Т. Л. Эккерлей открыл и исследовал рассеяние радиоволн на неоднородностях слоя Е, которое в настоящее время широко используется для дальней связи на метровых волнах. Источником рассеяния коротких волн Эккерлей также считал слой Е в точке В (рис. 25, б). Возможность того, что дальние рассеянные отражения являются результатом рассеяния радиоволн неровностями земной поверхности, Т. Л. Эккерлей категорически отрицал. Авторитет Эккерлея был настолько велик, что в течение 20 лет никто не был в состоянии опровергнуть его мнение, хотя многие исследователи занимались этим вопросом. Только в 1946 г. советский исследователь Н. И. Кабанов доказал, что дальние возвратные отражения КВ обусловлены рассеянием на неоднородностях поверхности Земли, на которую падают КВ, отразившиеся от ионосферы.


Короткие волны — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Короткие волны (также декаметровые волны) — диапазон радиоволн с частотой от 3 МГц (длина волны 100 м) до 30 МГц (длина волны 10 м).

Короткие волны отражаются от ионосферы с малыми потерями. Поэтому, путём многократных отражений от ионосферы и поверхности Земли, они могут распространяться на большие расстояния. Короткие волны используются для радиовещания, а также для любительской и профессиональной радиосвязи. Качество приёма при этом зависит от различных процессов в ионосфере, связанных с уровнем солнечной активности, временем года и временем суток. Так днём лучше распространяются волны меньшей длины, а ночью — большей. Для связи между наземными станциями и космическими аппаратами они непригодны, так как не проходят сквозь ионосферу.

На коротких волнах наблюдаются замирания — изменение уровня принимаемого сигнала, они проявляются как кратковременное снижение амплитуды несущей частоты или вовсе пропадание последней. Замирания возникают из-за того, что радиоволны от передатчика идут к приёмнику разными путями, и приходят с разной фазой и, интерферируя на антенне приёмника, могут ослаблять друг друга.

Влияние слоёв ионосферы на распространение радиоволн в КВ-диапазоне

Слой F2 — самый верхний из ионизированных слоёв ионосферы. Концентрация этого слоя повышается днем, летом она выше, чем зимой. Максимальное распространение для связи одним скачком до 4000 км. Чем выше концентрация слоя, тем более высокая частота может ещё отразиться от ионосферы. Максимальная частота, при которой происходит отражение, называется максимально передаваемой частотой — МПЧ. С увеличением угла отражения МПЧ увеличивается.

Слой F1 — существует только днем. Максимальное распространение для связи одним скачком до 3000 км. Ночью сливается со слоем F2.

Слой Е — отражающий слой, наименее подвержен солнечной активности. Максимальное распространение для связи одним скачком до 2000 км. МПЧ зависит только от угла отражения.

Слой Еs — слой Е спорадический. Возникает спорадически (изредка), чаще в экваториальных широтах. Характеристики как у слоя Е.

Слой D — самый нижний из ионизированных слоёв ионосферы и единственный поглощающий слой для радиоволн КВ диапазона. Существует только днем. Ночью исчезает. При исчезновении слоя D ночью, становится возможен прием слабых и далеко расположенных радиостанций. Из-за уменьшения МПЧ отражаемой слоем F2 и увеличением помех из-за пропадания слоя D, ночью, профессиональная радиосвязь в КВ диапазоне затруднена.

«Аврора» — отражения радиоволн от северного сияния. Таким видом связи впервые воспользовался Румянцев Г. А., легендарный советский радиолюбитель, радиоспортсмен и конструктор.

Прогноз МПЧ — расчет МПЧ производится по месячным, пятидневным и ежедневным прогнозам. В России эти прогнозы выдаются Институтом земного магнетизма, ионосферы и распространения радиоволн им. Н. В. Пушкова Российской Академии наук (ИЗМИРАН).

Вещательные диапазоны КВ

Радиовещание на КВ ведется на участках с длиной волны около:

  1. 11 метров, 25600 — 26100 kHz (11,72 — 11,49 метра).
  2. 13 метров, 21400 — 21900 kHz (13,99 — 13,73 метра).
  3. 15 метров, 18.900 — 19.020 MHz (15,87 — 15,77 метра).
  4. 16 метров, 17550 — 18050 kHz (17,16 — 16,76 метра).
  5. 19 метров, 15100 — 15600 kHz (19,87 — 18,87 метра).
  6. 21 метр, 13.500 — 13.870 MHz (22,22 — 21,63 метра).
  7. 25 метров 11600 — 12100 kHz (25,86 — 24,79 метра).
  8. 31 метра, 9400 — 9990 kHz (31,91 — 30,03 метра).
  9. 41 метра, 7200 — 7500 kHz (41,67 — 39,47 метра).
  10. 49 метров, 5850 — 6350 kHz (52,36 — 47,66 метра).
  11. 60 метров, 4.750 — 5.060 MHz (63,16 — 59,29 метра).
  12. 75 метров, 3.900 — 4.000 MHz (76,92 — 75 метров).
  13. 90 метров, 3.200 — 3.400 MHz (93,75 — 88,24 метров).
  14. 120 метров, 2.300 — 2.495 MHz (130,43 — 120,24 метра).

Днем для дальних связей используют 10-25 м, так как такие волны способны отразиться при малом угле возвышения от слоя F. Днем применяют наиболее высокочастотные поддиапазоны (15100-21900 кГц). Ночью для дальней связи используют 30-100 м, так как потери в нижних слоях ионосферы не столь опасны, слой D отсутствует, у слоя E сильно падает ионизация. Днем для дальних связей не используют 30-100 м, так как идет сильное поглощение волн в нижних слоях ионосферы, пришлось бы увеличивать мощность передатчиков. Поэтому днем применяют наиболее высокочастотные поддиапазоны КВ, ночью-низкочастотные поддиапазоны КВ. [1]

В радиоприёмниках иностранного производства КВ-диапазоны называются SW (Short Waves).

Любительские диапазоны КВ

В первые десятилетия существования радио считалось, что волны короче 250 м малопригодны для практических целей. Поэтому весь КВ диапазон был предоставлен в распоряжение любителей-энтузиастов для экспериментов. Первым законодательным актом, регламентировавшим любительскую радиосвяэь, был «Закон о радио», принятый Конгрессом США в 1912 г. По мере совершенствования техники радиосвязи выяснилось, что при определенных условиях на КВ возможна связь на дальние расстояния даже при минимальной мощности передатчика. В настоящее время для любительской связи на КВ выделены строго определённые диапазоны частот, которые несколько отличаются для разных стран мира. Так, в Российской Федерации «Инструкция по регистрации и эксплуатации любительских радиостанций» устанавливает для любительской службы следующие диапазоны:

  1. 1810—2000 кГц (160 метров, условно считается коротковолновым)
  2. 3500 — 3650 кГц (80 метров)
  3. 3650 — 3800 кГц (на вторичной основе)
  4. 7000 — 7100 кГц (40 метров)
  5. 7100 — 7200 кГц (на вторичной основе)
  6. 10 100 — 10 150 кГц (30 метров, на вторичной основе)
  7. 14 000 — 14 350 кГц (20 метров)
  8. 18 068 — 18 168 кГц (17 метров, на вторичной основе)
  9. 21 000 — 21 450 кГц (15 метров)
  10. 24 890 — 24 990 кГц (12 метров, на вторичной основе)
  11. 28 000 — 29 700 кГц (10 метров)

Радио в диапазоне КВ

В настоящий момент в России на русском языке на коротких волнах вещают государственные (теле-)радиокомпании стран Европы[2]:

  • Румынии (радиоканал «Radio Romania International» радиокомпании «Radio Romania»),
  • Турции (радиоканал «Голос Турции» телерадиокомпании «TRT»),

Юго-Восточной Азии:

  • Вьетнама (радиоканал «Голос Вьетнама» одноимённой радиокомпании),
  • Кореи (КНДР) (радиоканал «Голос Кореи» радиокомпании «Корейское центральное радио»),
  • Кореи (РК) (радиоканал «Всемирное радио KBS» телерадиокомпании «KBS»),
  • Китая (КР) (радиоканал «Международное радио Тайваня» радиокомпании «Китайское центральное радио»),
  • Китая (КНР) (радиоканал «Международное радио Китая»)
  • Японии (радиоканал «Радио Японии NHK World» телерадиокомпании «NHK»),

Южной Азии

  • Индии (радиоканал «Всеиндийское Радио» одноимённой радиокомпании),

Передней Азии

  • Ирана (радиоканал «Голос Исламской Республики Иран» одноимённой радиокомпании),

частные радиоканалы:

  • Радио Свобода,

а также религиозные радиоканалы:

  • KNLS — Станция Новой Жизни,
  • HCJB — Голос Анд,
  • Всемирное Радио Адвентистов — Голос Надежды,
  • WWCR — Worldwide Chistian Radio,
  • WHRI — World Harvest Radio,
  • Far East Broadcasting Company (FEBC) — Радио Теос.

Большинство из них выпускают один 30-60-минутный радиоблок в день (RRI — два получасовых радиоблока, Голос Кореи — 4 часовых радиоблока, NHK — 3 часовых радиоблока в день), Радио Свобода вещает с 07.00 до 01.00 с двумя дневными двухчасовыми перерывами, Международное радио Китая вещает на коротких волнах круглосуточно.

Напишите отзыв о статье «Короткие волны»

Примечания

  1. [radio-1895.ru/izulin07-05.html 7-5. РАСПРОСТРАНЕНИЕ КОРОТКИХ ВОЛН]. radio-1895.ru. Проверено 14 января 2016.
  2. [www.novosibdx.info/schedules.html Частотные расписания радиостанций на русском языке]

Ссылки

  • [www.swpc.noaa.gov/products/d-region-absorption-predictions-d-rap Состояние слоя D ионосферы земли] (NOAA)
  • [www.qrz.ru/law/index.phtml?cat=1 Инструкция по регистрации и эксплуатации любительских радиостанций]
  • [www.qrz.ru/articles/article455.html Мировая и отечественная история любительской радиосвязи]

Отрывок, характеризующий Короткие волны

Князь Андрей открыл глаза и посмотрел из за носилок, в которые глубоко ушла его голова, на того, кто говорил, и опять опустил веки.
Ополченцы принесли князя Андрея к лесу, где стояли фуры и где был перевязочный пункт. Перевязочный пункт состоял из трех раскинутых, с завороченными полами, палаток на краю березника. В березнике стояла фуры и лошади. Лошади в хребтугах ели овес, и воробьи слетали к ним и подбирали просыпанные зерна. Воронья, чуя кровь, нетерпеливо каркая, перелетали на березах. Вокруг палаток, больше чем на две десятины места, лежали, сидели, стояли окровавленные люди в различных одеждах. Вокруг раненых, с унылыми и внимательными лицами, стояли толпы солдат носильщиков, которых тщетно отгоняли от этого места распоряжавшиеся порядком офицеры. Не слушая офицеров, солдаты стояли, опираясь на носилки, и пристально, как будто пытаясь понять трудное значение зрелища, смотрели на то, что делалось перед ними. Из палаток слышались то громкие, злые вопли, то жалобные стенания. Изредка выбегали оттуда фельдшера за водой и указывали на тех, который надо было вносить. Раненые, ожидая у палатки своей очереди, хрипели, стонали, плакали, кричали, ругались, просили водки. Некоторые бредили. Князя Андрея, как полкового командира, шагая через неперевязанных раненых, пронесли ближе к одной из палаток и остановились, ожидая приказания. Князь Андрей открыл глаза и долго не мог понять того, что делалось вокруг него. Луг, полынь, пашня, черный крутящийся мячик и его страстный порыв любви к жизни вспомнились ему. В двух шагах от него, громко говоря и обращая на себя общее внимание, стоял, опершись на сук и с обвязанной головой, высокий, красивый, черноволосый унтер офицер. Он был ранен в голову и ногу пулями. Вокруг него, жадно слушая его речь, собралась толпа раненых и носильщиков.
– Мы его оттеда как долбанули, так все побросал, самого короля забрали! – блестя черными разгоряченными глазами и оглядываясь вокруг себя, кричал солдат. – Подойди только в тот самый раз лезервы, его б, братец ты мой, звания не осталось, потому верно тебе говорю…
Князь Андрей, так же как и все окружавшие рассказчика, блестящим взглядом смотрел на него и испытывал утешительное чувство. «Но разве не все равно теперь, – подумал он. – А что будет там и что такое было здесь? Отчего мне так жалко было расставаться с жизнью? Что то было в этой жизни, чего я не понимал и не понимаю».

Один из докторов, в окровавленном фартуке и с окровавленными небольшими руками, в одной из которых он между мизинцем и большим пальцем (чтобы не запачкать ее) держал сигару, вышел из палатки. Доктор этот поднял голову и стал смотреть по сторонам, но выше раненых. Он, очевидно, хотел отдохнуть немного. Поводив несколько времени головой вправо и влево, он вздохнул и опустил глаза.
– Ну, сейчас, – сказал он на слова фельдшера, указывавшего ему на князя Андрея, и велел нести его в палатку.
В толпе ожидавших раненых поднялся ропот.
– Видно, и на том свете господам одним жить, – проговорил один.
Князя Андрея внесли и положили на только что очистившийся стол, с которого фельдшер споласкивал что то. Князь Андрей не мог разобрать в отдельности того, что было в палатке. Жалобные стоны с разных сторон, мучительная боль бедра, живота и спины развлекали его. Все, что он видел вокруг себя, слилось для него в одно общее впечатление обнаженного, окровавленного человеческого тела, которое, казалось, наполняло всю низкую палатку, как несколько недель тому назад в этот жаркий, августовский день это же тело наполняло грязный пруд по Смоленской дороге. Да, это было то самое тело, та самая chair a canon [мясо для пушек], вид которой еще тогда, как бы предсказывая теперешнее, возбудил в нем ужас.
В палатке было три стола. Два были заняты, на третий положили князя Андрея. Несколько времени его оставили одного, и он невольно увидал то, что делалось на других двух столах. На ближнем столе сидел татарин, вероятно, казак – по мундиру, брошенному подле. Четверо солдат держали его. Доктор в очках что то резал в его коричневой, мускулистой спине.
– Ух, ух, ух!.. – как будто хрюкал татарин, и вдруг, подняв кверху свое скуластое черное курносое лицо, оскалив белые зубы, начинал рваться, дергаться и визжат ь пронзительно звенящим, протяжным визгом. На другом столе, около которого толпилось много народа, на спине лежал большой, полный человек с закинутой назад головой (вьющиеся волоса, их цвет и форма головы показались странно знакомы князю Андрею). Несколько человек фельдшеров навалились на грудь этому человеку и держали его. Белая большая полная нога быстро и часто, не переставая, дергалась лихорадочными трепетаниями. Человек этот судорожно рыдал и захлебывался. Два доктора молча – один был бледен и дрожал – что то делали над другой, красной ногой этого человека. Управившись с татарином, на которого накинули шинель, доктор в очках, обтирая руки, подошел к князю Андрею. Он взглянул в лицо князя Андрея и поспешно отвернулся.
– Раздеть! Что стоите? – крикнул он сердито на фельдшеров.
Самое первое далекое детство вспомнилось князю Андрею, когда фельдшер торопившимися засученными руками расстегивал ему пуговицы и снимал с него платье. Доктор низко нагнулся над раной, ощупал ее и тяжело вздохнул. Потом он сделал знак кому то. И мучительная боль внутри живота заставила князя Андрея потерять сознание. Когда он очнулся, разбитые кости бедра были вынуты, клоки мяса отрезаны, и рана перевязана. Ему прыскали в лицо водою. Как только князь Андрей открыл глаза, доктор нагнулся над ним, молча поцеловал его в губы и поспешно отошел.
После перенесенного страдания князь Андрей чувствовал блаженство, давно не испытанное им. Все лучшие, счастливейшие минуты в его жизни, в особенности самое дальнее детство, когда его раздевали и клали в кроватку, когда няня, убаюкивая, пела над ним, когда, зарывшись головой в подушки, он чувствовал себя счастливым одним сознанием жизни, – представлялись его воображению даже не как прошедшее, а как действительность.
Около того раненого, очертания головы которого казались знакомыми князю Андрею, суетились доктора; его поднимали и успокоивали.
– Покажите мне… Ооооо! о! ооооо! – слышался его прерываемый рыданиями, испуганный и покорившийся страданию стон. Слушая эти стоны, князь Андрей хотел плакать. Оттого ли, что он без славы умирал, оттого ли, что жалко ему было расставаться с жизнью, от этих ли невозвратимых детских воспоминаний, оттого ли, что он страдал, что другие страдали и так жалостно перед ним стонал этот человек, но ему хотелось плакать детскими, добрыми, почти радостными слезами.
Раненому показали в сапоге с запекшейся кровью отрезанную ногу.
– О! Ооооо! – зарыдал он, как женщина. Доктор, стоявший перед раненым, загораживая его лицо, отошел.
– Боже мой! Что это? Зачем он здесь? – сказал себе князь Андрей.
В несчастном, рыдающем, обессилевшем человеке, которому только что отняли ногу, он узнал Анатоля Курагина. Анатоля держали на руках и предлагали ему воду в стакане, края которого он не мог поймать дрожащими, распухшими губами. Анатоль тяжело всхлипывал. «Да, это он; да, этот человек чем то близко и тяжело связан со мною, – думал князь Андрей, не понимая еще ясно того, что было перед ним. – В чем состоит связь этого человека с моим детством, с моею жизнью? – спрашивал он себя, не находя ответа. И вдруг новое, неожиданное воспоминание из мира детского, чистого и любовного, представилось князю Андрею. Он вспомнил Наташу такою, какою он видел ее в первый раз на бале 1810 года, с тонкой шеей и тонкими рукамис готовым на восторг, испуганным, счастливым лицом, и любовь и нежность к ней, еще живее и сильнее, чем когда либо, проснулись в его душе. Он вспомнил теперь ту связь, которая существовала между им и этим человеком, сквозь слезы, наполнявшие распухшие глаза, му

Радиоволны и частоты

ЧТО ТАКОЕ РАДИОВОЛНЫ

Радиоволны – это электромагнитные колебания, распространяющиеся в пространстве со скоростью света (300 000 км/сек). Кстати, свет это тоже электромагнитные волны, обладающие схожими с радиоволнами свойствами (отражение, преломление, затухание и т.п.).

Радиоволны переносят через пространство энергию, излучаемую генератором электромагнитных колебаний. А рождаются они при изменении электрического поля, например, когда через проводник проходит переменный электрический ток или когда через пространство проскакивают искры, т.е. ряд быстро следующих друг за другом импульсов тока.

Электромагнитное излучение характеризуется частотой, длиной волны и мощностью переносимой энергии. Частота электромагнитных волн показывает, сколько раз в секунду изменяется в излучателе направление электрического тока и, следовательно, сколько раз в секунду изменяется в каждой точке пространства величина электрического и магнитного полей. Измеряется частота в герцах (Гц) – единицах названных именем великого немецкого ученого Генриха Рудольфа Герца. 1 Гц – это одно колебание в секунду, 1 мегагерц (МГц) – миллион колебаний в секунду. Зная, что скорость движения электромагнитных волн равна скорости света, можно определить расстояние между точками пространства, где электрическое (или магнитное) поле находится в одинаковой фазе. Это расстояние называется длиной волны. Длина волны в метрах рассчитывается по формуле:

 или примерно ,
где f – частота электромагнитного излучения в МГц.

Из формулы видно, что, например, частоте 1 МГц соответствует длина волны ок. 300 м. С увеличением частоты длина волны уменьшается, с уменьшением – догадайтесь сами. В дальнейшем мы убедимся, что длина волны напрямую влияет на длину антенны для радиосвязи.

Электромагнитные волны свободно проходят через воздух или космическое пространство (вакуум). Но если на пути волн встречается металлический провод, антенна или любое другое проводящее тело, то они отдают ему свою энергию, вызывая тем самым в этом проводнике переменный электрический ток. Но не вся энергия волны поглощается проводником, часть ее отражается от его поверхности и либо уходит обратно, либо рассеивается в пространстве. Кстати, на этом основано применение электромагнитных волн в радиолокации.

Еще одним полезным свойством электромагнитных волн является их способность огибать на своем пути некоторые препятствия. Но это возможно лишь в том случае, когда размеры объекта меньше, чем длина волны, или сравнимы с ней. Например, чтобы обнаружить самолет, длина радиоволны локатора должна быть меньше его геометрических размеров (менее 10 м). Если же тело больше, чем длина волны, оно может отразить ее. Но может и не отразить. Вспомните военную технологию снижения заметности «Stealth», в рамках которой разработаны соответствующие геометрические формы, радиопоглощающие материалы и покрытия для уменьшения заметности объектов для локаторов.

Энергия, которую несут электромагнитные волны, зависит от мощности генератора (излучателя) и расстояния до него. По научному это звучит так: поток энергии, приходящийся на единицу площади, прямо пропорционален мощности излучения и обратно пропорционален квадрату расстояния до излучателя. Это значит, что дальность связи зависит от мощности передатчика, но в гораздо большей степени от расстояния до него.

РАСПРЕДЕЛЕНИЕ СПЕКТРА

Радиоволны, используемые в радиотехнике, занимают область, или более научно – спектр от 10 000 м (30 кГц) до 0.1 мм (3 000 ГГц). Это только часть обширного спектра электромагнитных волн. За радиоволнами (по убывающей длине) следуют тепловые или инфракрасные лучи. После них идет узкий участок волн видимого света, далее – спектр ультрафиолетовых, рентгеновских и гамма лучей – все это электромагнитные колебания одной природы, отличающиеся только длиной волны и, следовательно, частотой.

Хотя весь спектр разбит на области, границы между ними намечены условно. Области следуют непрерывно одна за другой, переходят одна в другую, а в некоторых случаях перекрываются.

Международными соглашениями весь спектр радиоволн, применяемых в радиосвязи, разбит на диапазоны:

Диапазон
частот

Наименование диапазона частот

Наименование
диапазона волн

Длина волны

3–30 кГц

Очень низкие частоты (ОНЧ)

Мириаметровые

100–10 км

30–300 кГц

Низкие частоты (НЧ)

Километровые

10–1 км

300–3000 кГц

Средние частоты (СЧ)

Гектометровые

1–0.1 км

3–30 МГц

Высокие частоты (ВЧ)

Декаметровые

100–10 м

30–300 МГц

Очень высокие частоты (ОВЧ)

Метровые

10–1 м

300–3000 МГц

Ультравысокие частоты (УВЧ)

Дециметровые

1–0.1 м

3–30 ГГц

Сверхвысокие частоты (СВЧ)

Сантиметровые

10–1 см

30–300 ГГц

Крайневысокие частоты (КВЧ)

Миллиметровые

10–1 мм

300–3000 ГГц

Гипервысокие частоты (ГВЧ)

Децимиллиметровые

1–0.1 мм


Но эти диапазоны весьма обширны и, в свою очередь, разбиты на участки, куда входят так называемые радиовещательные и телевизионные диапазоны, диапазоны для наземной и авиационной, космической и морской связи, для передачи данных и медицины, для радиолокации и радионавигации и т.д. Каждой радиослужбе выделен свой участок диапазона или фиксированные частоты.


Распределение спектра между различными службами.

Эта разбивка довольно запутана, поэтому многие службы используют свою «внутреннюю» терминологию. Обычно при обозначении диапазонов выделенных для наземной подвижной связи используются следующие названия:

Термин

Диапазон частот

Пояснения

КВ

2–30 МГц

Из-за особенностей распространения в основном применяется для дальней связи.

«Си-Би»

25.6–30.1 МГц

Гражданский диапазон, в котором могут пользоваться связью частные лица. В разных странах на этом участке выделено от 40 до 80 фиксированных частот (каналов).

«Low Band»

33–50 МГц

Диапазон подвижной наземной связи. Непонятно почему, но в русском языке не нашлось термина, определяющего данный диапазон.

УКВ

136–174 МГц

Наиболее распространенный диапазон подвижной наземной связи.

ДЦВ

400–512 МГц

Диапазон подвижной наземной связи. Иногда не выделяют этот участок в отдельный диапазон, а говорят УКВ, подразумевая полосу частот от 136 до 512 МГц.

«800 МГц»

806–825 и
851–870 МГц

Традиционный «американский» диапазон; широко используется подвижной связью в США. У нас не получил особого распространения.


Не надо путать официальные наименования диапазонов частот с названиями участков, выделенных для различных служб. Стоит отметить, что основные мировые производители оборудования для подвижной наземной связи выпускают модели, рассчитанные на работу в пределах именно этих участков.

В дальнейшем мы будем говорить о свойствах радиоволн применительно к их использованию в наземной подвижной радиосвязи.

КАК РАСПРОСТРАНЯЮТСЯ РАДИОВОЛНЫ

Радиоволны излучаются через антенну в пространство и распространяются в виде энергии электромагнитного поля. И хотя природа радиоволн одинакова, их способность к распространению сильно зависит от длины волны.

Земля для радиоволн представляет проводник электричества (хотя и не очень хороший). Проходя над поверхностью земли, радиоволны постепенно ослабевают. Это связано с тем, что электромагнитные волны возбуждают в поверхности земли электротоки, на что и тратится часть энергии. Т.е. энергия поглощается землей, причем тем больше, чем короче длина волна (выше частота).

Кроме того, энергия волны ослабевает еще и потому, что излучение распространяется во все стороны пространства и, следовательно, чем дальше от передатчика находится приемник, тем меньшее количество энергии приходится на единицу площади и тем меньше ее попадает в антенну.

Передачи длинноволновых вещательных станций можно принимать на расстоянии до нескольких тысяч километров, причем уровень сигнала уменьшается плавно, без скачков. Средневолновые станции слышны в пределах тысячи километров. Что же касается коротких волн, то их энергия резко убывает по мере удаления от передатчика. Этим объясняется тот факт, что на заре развития радио для связи в основном применялись волны от 1 до 30 км. Волны короче 100 метров вообще считались непригодными для дальней связи.

Однако дальнейшие исследования коротких и ультракоротких волн показали, что они быстро затухают, когда идут у поверхности Земли. При направлении излучения вверх, короткие волны возвращаются обратно.

Еще в 1902 английский математик Оливер Хевисайд (Oliver Heaviside) и американский инженер-электрик Артур Эдвин Кеннелли (Arthur Edwin Kennelly) практически одновременно предсказали, что над Землей существует ионизированный слой воздуха – естественное зеркало, отражающее электромагнитные волны. Этот слой был назван ионосферой.

Ионосфера Земли должна была позволить увеличить дальность распространения радиоволн на расстояния, превышающие прямую видимость. Экспериментально это предположение было доказано в 1923. Радиочастотные импульсы передавались вертикально вверх и принимались вернувшиеся сигналы. Измерения времени между посылкой и приемом импульсов позволили определить высоту и количество слоев отражения.


Распространение длинных и коротких волн.

Отразившись от ионосферы, короткие волны возвращаются к Земле, оставив под собой сотни километров «мертвой зоны». Пропутешествовав к ионосфере и обратно, волна не «успокаивается», а отражается от поверхности Земли и вновь устремляется к ионосфере, где опять отражается и т. д. Так, многократно отражаясь, радиоволна может несколько раз обогнуть земной шар.

Установлено, что высота отражения зависит в первую очередь от длины волны. Чем короче волна, тем на большей высоте происходит ее отражение и, следовательно, больше «мертвая зона». Эта зависимость верна лишь для коротковолновой части спектра (примерно до 25–30 МГц). Для более коротких волн ионосфера прозрачна. Волны пронизывают ее насквозь и уходят в космическое пространство.

Из рисунка видно, что отражение зависит не только от частоты, но и от времени суток. Это связано с тем, что ионосфера ионизируется солнечным излучением и с наступлением темноты постепенно теряет свою отражательную способность. Степень ионизации также зависит от солнечной активности, которая меняется в течение года и из года в год по семилетнему циклу.


Отражательные слои ионосферы и распространение коротких волн в зависимости от частоты и времени суток.

Радиоволны УКВ диапазона по свойствам в большей степени напоминают световые лучи. Они практически не отражаются от ионосферы, очень незначительно огибают земную поверхность и распространяются в пределах прямой видимости. Поэтому дальность действия ультракоротких волн невелика. Но в этом есть определенное преимущество для радиосвязи. Поскольку в диапазоне УКВ волны распространяются в пределах прямой видимости, то можно располагать радиостанции на расстоянии 150–200 км друг от друга без взаимного влияния. А это позволяет многократно использовать одну и ту же частоту соседним станциям.


Распространение коротких и ультракоротких волн.

Свойства радиоволн диапазонов ДЦВ и 800 МГц еще более близки к световым лучам и потому обладают еще одним интересным и важным свойством. Вспомним, как устроен фонарик. Свет от лампочки, расположенной в фокусе рефлектора, собирается в узкий пучок лучей, который можно послать в любом направлении. Примерно то же самое можно проделать и с высокочастотными радиоволнами. Можно их собирать зеркалами-антеннами и посылать узкими пучками. Для низкочастотных волн такую антенну построить невозможно, так как слишком велики были бы ее размеры (диаметр зеркала должен быть намного больше, чем длина волны).

Возможность направленного излучения волн позволяет повысить эффективность системы связи. Связано это с тем, что узкий луч обеспечивает меньшее рассеивание энергии в побочных направлениях, что позволяет применять менее мощные передатчики для достижения заданной дальности связи. Направленное излучение создает меньше помех другим системам связи, находящимся не в створе луча.

При приеме радиоволн также могут использоваться достоинства направленного излучения. Например, многие знакомы с параболическими спутниковыми антеннами, фокусирующими излучение спутникового передатчика в точку, где установлен приемный датчик. Применение направленных приемных антенн в радиоастрономии позволило сделать множество фундаментальных научных открытий. Возможность фокусирования высокочастотных радиоволн обеспечила их широкое применение в радиолокации, радиорелейной связи, спутниковом вещании, беспроводной передаче данных и т.п.


Параболическая направленная спутниковая антенна (фото с сайта ru.wikipedia.org).

Необходимо отметить, что с уменьшением длины волны возрастает затухание и поглощение энергии в атмосфере. В частности на распространение волн короче 1 см начинают влиять такие явления как туман, дождь, облака, которые могут стать серьезной помехой, ограничивающей дальность связи.

Мы выяснили, что радиоволны обладают различными свойствами распространения в зависимости от длины волны и каждый участок радиоспектра применяется там, где лучше всего используются его преимущества.

Радиоволны — Википедия

Материал из Википедии — свободной энциклопедии

Анимированная схема излучения радиоволн

Радиово́лны — электромагнитные волны с частотами до 3 ТГц, распространяющиеся в пространстве без искусственного волновода[1][2]. Радиоволны в электромагнитном спектре располагаются от крайне низких частот вплоть до инфракрасного диапазона. С учетом классификации Международным союзом электросвязи[3][4] радиоволн по диапазонам, к радиоволнам относят электромагнитные волны с частотами от 0,03 Гц до 3 ТГц, что соответствует длине волны от 10 млн. километров до 0,1 миллиметра.

В широком смысле радиоволнами являются всевозможные волновые процессы электромагнитного поля в аппаратуре (например, в волноводных устройствах, в интегральных схемах СВЧ и др.), в линиях передачи и, наконец, в природных условиях, в среде, разделяющей передающую и приемную антенны[5].

Радиоволны, являясь электромагнитными волнами, распространяются в свободном пространстве со скоростью света. Естественными источниками радиоволн являются вспышки молний и астрономические объекты. Искусственно созданные радиоволны используются для стационарной и мобильной радиосвязи, радиовещания, радиолокации, радионавигации, спутниковой связи, организации беспроводных компьютерных сетей и в других бесчисленных приложениях.

В зависимости от значения частоты (длины волны) радиоволны относят к тому или иному диапазону радиочастот (диапазону длин волн). Можно также вести классификацию радиоволн по способу распространения в свободном пространстве и вокруг земного шара[6].

Диапазоны радиочастот и длин радиоволн

Радиочастоты — частоты или полосы частот в диапазоне от 3 Гц до 3000 ГГц, которым присвоены условные наименования. Этот диапазон соответствует частоте переменного тока электрических сигналов для вырабатывания и обнаружения радиоволн. Так как большая часть диапазона лежит за границами волн, которые могут быть получены при механической вибрации, радиочастоты обычно относятся к электромагнитным колебаниям.

Закон РФ «О связи» устанавливает следующие понятия, относящиеся к радиочастотам:

  • радиочастотный спектр — совокупность радиочастот в установленных Международным союзом электросвязи пределах, которые могут быть использованы для функционирования радиоэлектронных средств или высокочастотных устройств;
  • радиочастота — частота электромагнитных колебаний, устанавливаемая для обозначения единичной составляющей радиочастотного спектра;
  • распределение полос радиочастот — определение предназначения полос радиочастот посредством записей в Таблице распределения полос радиочастот между радиослужбами Российской Федерации, на основании которых выдается разрешение на использование конкретной полосы радиочастот, а также устанавливаются условия такого использования.

Использование диапазонов по радиослужбам регламентируется Регламентом радиосвязи Российской Федерации и международными соглашениями.

По регламенту международного союза электросвязи радиоволны разделены на диапазоны от 0.3*10N Гц до 3*10N Гц, где N — номер диапазона. Российский ГОСТ 24375—80 почти полностью повторяет эту классификацию.

Обозн-е МСЭДлины волнНазвание волнДиапазон частотНазвание частотЭнергия фотона, эВ, E=hν{\displaystyle E=h\nu }Применение
ELF100 Мм — 10 МмДекамегаметровые3—30 ГцКрайне низкие (КНЧ)12,4 фэВ — 124 фэВСвязь с подводными лодками, геофизические исследования
SLF10 Мм — 1 МмМегаметровые30—300 ГцСверхнизкие (СНЧ)124 фэВ — 1,24 пэВСвязь с подводными лодками, геофизические исследования
ULF1000 км — 100 кмГектокилометровые300—3000 ГцИнфранизкие (ИНЧ)1,24 пэВ — 12,4 пэВСвязь с подводными лодками
VLF100 км — 10 кмМириаметровые3—30 кГцОчень низкие (ОНЧ)12,4 пэВ — 124 пэВСлужба точного времени, радиосвязь с подводными лодками
LF10 км — 1 кмКилометровые30—300 кГцНизкие (НЧ)124 пэВ — 1,24 нэВРадиовещание, радиосвязь земной волной, навигация
MF1000 м — 100 мГектометровые300—3000 кГцСредние (СЧ)1,24 нэВ — 12,4 нэВРадиовещание и радиосвязь земной волной и ионосферная
HF100 м — 10 мДекаметровые3—30 МГцВысокие (ВЧ)12,4 нэВ — 124 нэВРадиовещание и радиосвязь ионосферная, загоризонтная радиолокация, рации
VHF10 м — 1 мМетровые волны30—300 МГцОчень высокие (ОВЧ)124 нэВ — 1,24 мкэВТелевидение, радиовещание, радиосвязь тропосферная и прямой волной, рации
UHF1000 мм — 100 ммДециметровые300—3000 МГцУльтравысокие (УВЧ)1,24 мкэВ — 12,4 мкэВТелевидение, радиосвязь тропосферная и прямой волной, мобильные телефоны, рации, УВЧ-терапия,

микроволновые печи, спутниковая навигация.

SHF100 мм — 10 ммСантиметровые3—30 ГГцСверхвысокие (СВЧ)12,4 мкэВ — 124 мкэВРадиолокация, интернет, спутниковое телевещание, спутниковая- и радиосвязь прямой волной, беспроводные компьютерные сети.
EHF10 мм — 1 ммМиллиметровые30—300 ГГцКрайне высокие (КВЧ)124 мкэВ — 1,24 мэВРадиоастрономия, высокоскоростная радиорелейная связь, радиолокация (метеорологическая, управление вооружением), медицина, спутниковая радиосвязь.
THF1 мм — 0,1 ммДецимиллиметровые300—3000 ГГцГипервысокие частоты, длинноволновая область инфракрасного излучения1,24 мэВ — 12,4 мэВЭкспериментальная «терагерцовая камера», регистрирующая изображение в длинноволновом ИК (ко

короткие радиоволны — со всех языков на русский

Все языкиАнглийскийРусскийКитайскийНемецкийФранцузскийИспанскийШведскийИтальянскийЛатинскийФинскийКазахскийГреческийУзбекскийВаллийскийАрабскийБелорусскийСуахилиИвритНорвежскийПортугальскийВенгерскийТурецкийИндонезийскийПольскийКомиЭстонскийЛатышскийНидерландскийДатскийАлбанскийХорватскийНауатльАрмянскийУкраинскийЯпонскийСанскритТайскийИрландскийТатарскийСловацкийСловенскийТувинскийУрдуФарерскийИдишМакедонскийКаталанскийБашкирскийЧешскийКорейскийГрузинскийРумынский, МолдавскийЯкутскийКиргизскийТибетскийИсландскийБолгарскийСербскийВьетнамскийАзербайджанскийБаскскийХиндиМаориКечуаАканАймараГаитянскийМонгольскийПалиМайяЛитовскийШорскийКрымскотатарскийЭсперантоИнгушскийСеверносаамскийВерхнелужицкийЧеченскийШумерскийГэльскийОсетинскийЧеркесскийАдыгейскийПерсидскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)МикенскийКвеньяЮпийскийАфрикаансПапьяментоПенджабскийТагальскийМокшанскийКриВарайскийКурдскийЭльзасскийАбхазскийАрагонскийАрумынскийАстурийскийЭрзянскийКомиМарийскийЧувашскийСефардскийУдмурдскийВепсскийАлтайскийДолганскийКарачаевскийКумыкскийНогайскийОсманскийТофаларскийТуркменскийУйгурскийУрумскийМаньчжурскийБурятскийОрокскийЭвенкийскийГуараниТаджикскийИнупиакМалайскийТвиЛингалаБагобоЙорубаСилезскийЛюксембургскийЧерокиШайенскогоКлингонский



Все языкиРусскийАнглийскийДатскийТатарскийНемецкийЛатинскийКазахскийУкраинскийВенгерскийТурецкийТаджикскийПерсидскийИспанскийИвритНорвежскийКитайскийФранцузскийИтальянскийПортугальскийАрабскийПольскийСуахилиНидерландскийХорватскийКаталанскийГалисийскийГрузинскийБелорусскийАлбанскийКурдскийГреческийСловенскийИндонезийскийБолгарскийВьетнамскийМаориТагальскийУрдуИсландскийХиндиИрландскийФарерскийЛатышскийЛитовскийФинскийМонгольскийШведскийТайскийПалиЯпонскийМакедонскийКорейскийЭстонскийРумынский, МолдавскийЧеченскийКарачаевскийСловацкийЧешскийСербскийАрмянскийАзербайджанскийУзбекскийКечуаГаитянскийМайяАймараШорскийЭсперантоКрымскотатарскийОсетинскийАдыгейскийЯкутскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)ТамильскийКвеньяАварскийАфрикаансПапьяментоМокшанскийЙорубаЭльзасскийИдишАбхазскийЭрзянскийИнгушскийИжорскийМарийскийЧувашскийУдмурдскийВодскийВепсскийАлтайскийКумыкскийТуркменскийУйгурскийУрумскийЭвенкийскийЛожбанБашкирскийМалайскийМальтийскийЛингалаПенджабскийЧерокиЧаморроКлингонскийБаскскийПушту

короткие радиоволны — с английского на русский

Все языкиАнглийскийРусскийКитайскийНемецкийФранцузскийИспанскийШведскийИтальянскийЛатинскийФинскийКазахскийГреческийУзбекскийВаллийскийАрабскийБелорусскийСуахилиИвритНорвежскийПортугальскийВенгерскийТурецкийИндонезийскийПольскийКомиЭстонскийЛатышскийНидерландскийДатскийАлбанскийХорватскийНауатльАрмянскийУкраинскийЯпонскийСанскритТайскийИрландскийТатарскийСловацкийСловенскийТувинскийУрдуФарерскийИдишМакедонскийКаталанскийБашкирскийЧешскийКорейскийГрузинскийРумынский, МолдавскийЯкутскийКиргизскийТибетскийИсландскийБолгарскийСербскийВьетнамскийАзербайджанскийБаскскийХиндиМаориКечуаАканАймараГаитянскийМонгольскийПалиМайяЛитовскийШорскийКрымскотатарскийЭсперантоИнгушскийСеверносаамскийВерхнелужицкийЧеченскийШумерскийГэльскийОсетинскийЧеркесскийАдыгейскийПерсидскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)МикенскийКвеньяЮпийскийАфрикаансПапьяментоПенджабскийТагальскийМокшанскийКриВарайскийКурдскийЭльзасскийАбхазскийАрагонскийАрумынскийАстурийскийЭрзянскийКомиМарийскийЧувашскийСефардскийУдмурдскийВепсскийАлтайскийДолганскийКарачаевскийКумыкскийНогайскийОсманскийТофаларскийТуркменскийУйгурскийУрумскийМаньчжурскийБурятскийОрокскийЭвенкийскийГуараниТаджикскийИнупиакМалайскийТвиЛингалаБагобоЙорубаСилезскийЛюксембургскийЧерокиШайенскогоКлингонский



Все языкиРусскийПерсидскийИспанскийИвритНемецкийНорвежскийИтальянскийСуахилиКазахскийНидерландскийХорватскийДатскийУкраинскийКитайскийКаталанскийАлбанскийКурдскийИндонезийскийВьетнамскийМаориТагальскийУрдуИсландскийВенгерскийХиндиИрландскийФарерскийПортугальскийФранцузскийБолгарскийТурецкийСловенскийПольскийАрабскийЛитовскийМонгольскийТайскийПалиМакедонскийКорейскийЛатышскийГрузинскийШведскийРумынский, МолдавскийЯпонскийЧешскийФинскийСербскийСловацкийГаитянскийАрмянскийЭстонскийГреческийАнглийскийЛатинскийДревнерусский языкЦерковнославянский (Старославянский)АзербайджанскийТамильскийКвеньяАфрикаансПапьяментоМокшанскийЙорубаЭрзянскийМарийскийЧувашскийУдмурдскийТатарскийУйгурскийМалайскийМальтийскийЧерокиЧаморроКлингонскийБаскский

Расписание коротковолновой радиочастоты для BBC на английском языке

00040004 Английский0004 114 00567 12000467000000 Английский67 9 0004 Английский 9000 00:00 1234567000 9000 BB BBC0000004 907 53.
3290 Голос Гайаны (BBC) 06:00 09:00 1234567 Английский 5 ND 921000

Sparendaam Широта: 06 ° 49’N
Долгота: 058 ° 10’W
VOG
3915 BBC 22:00 00:00 1234567 Английский 125 125

SNG

Kranji Широта: 01 ° 25’N
Долгота: 103 ° 43’E
3955 BBC E1C238 04:59 06:00 1234567 100

G

Woofferton Широта: 52 ° 16’N
Долгота: 002 ° 49’W
5845 BBC 22:00 00:00 1234567 Английский язык 13

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
6 июня
5945 BBC 00:00 01:00 1234567 300 100

ARM

Ереван-Гавар Широта: 40 ° 24’N
Долгота: 045 ° 11’E
5955 BBC 22:00 23:00 Английский 250 85

OMA

Al Seela Широта: 21 ° 55’N
Долгота: 059 ° 37’E
5970 BBC 00:00 02:00 1234567 Английский 250 63

OMA

Al Seela Широта: 21 ° 55’N
Долгота: 059 ° 37’E
6005 BBC 05000 00 1234567 Engl ish 250 184

G

Woofferton Широта: 52 ° 16’N
Долгота: 002 ° 49’W
6005 BBC 06:00 07:00 12000567 07:00 12000567 Английский 125 27

ASC

Широта Вознесения: 07 ° 53’S
Долгота: 014 ° 22’W
6155 BBC 19:00 20:00 20:00 100 138

STP

Пинейра Широта: 00 ° 17’N
Долгота: 006 ° 45’E
6195 BBC 10:00 12:00 120004 Английский 125 90

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
6195 BBC 10:00 12:00 125 0

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
6195 BBC 17:00 19:00 12000567 Английский 250 320

OMA

Al Seela Широта: 21 ° 55’N
Долгота: 059 ° 37’E
6195 BBC 19:00 20:00 1234567 Английский 250 225

ОАЭ

Аль-Даббия Широта: 24 ° 10’N
Долгота: 054 ° 14’E
6195 BBC : 00 1234567 Английский 125 0

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
6195 BBC 1234567 9 0005 Английский 125 90

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
7205 BBC 22:00 23:00 Английский 250 60

ОАЭ

Аль-Даббия Широта: 24 ° 10’N
Долгота: 054 ° 14’E
7265 BBC 17:00 9000: 17:00 9000 00 1234567 Английский 250 265

MDG

Талата-Волонондри Широта: 18 ° 45’S
Долгота: 047 ° 36’E
7345 BBC : 00 1234567 Английский 250 184

CVA

Санта-Мария-ди-Галерия Широта: 42 ° 02’N
Долгота: 012 ° 19’E
7345 BBC 00 07:00 1234567 Английский 125 55

ASC

Широта вознесения: 07 ° 53’S
Долгота: 014 ° 22’W
7345 BBC 08:00 1234567 Английский 100 335

STP

Широта Пинхейра: 00 ° 17’N
Долгота: 006 ° 45’E
7445 BBC 20:00 1234567 Английский 250 320

MDG

Талата-Волонондри Широта: 18 ° 45’S
Долгота: 047 ° 36’E
7445 23:00 1234567 Английский 250 200

PHL

Tinang Широта: 15 ° 22’N
Долгота: 120 ° 37’E
7465 BBC 00:00 00:30 1234567 Английский 250 340

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
7485 BBC 15:00 17:00 1234567 Английский 250 315

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
17:00 19:00 1234567 Английский 250 315

SNG

Кранжи Широта: 01 ° 25’N
Долгота: 103 ° 43’E
BBC 05:00 06:00 1234567 Английский 300 158

G

Woofferton Широта: 52 ° 16’N
Долгота: 002 ° 49’W
BBC 9 0005 06:00 07:00 1234567 Английский 100 138

STP

Pinheira Широта: 00 ° 17’N
Долгота: 006 ° 45’E
9410 BBC 07:00 08:00 1234567 Английский 100 88

STP

Pinheira Широта: 00 ° 17’N
Долгота: 006 ° 45’E
BBC 10:00 12:00 1234567 Английский 125 13

SNG

Широта Кранжи: 01 ° 25’N
Долгота: 103 ° 43’E
BBC 10:00 12:00 1234567 Английский 125 135

SNG

Широта Кранжи: 01 ° 25’N
Долгота: 103 ° 43’E

Суперлист коротковолновых радиостанций!


AC6V’s Короткая волна, длинная волна, постоянный ток в дневное время
Alfa Lima International
Служба радио и телевидения вооруженных сил
Ассоциация международного вещания
Дан Atkinson’s World Media
AUM ~ Короткая волна Спарки, старинное радио И всемирные телепередачи
BCDX
Радиовещание Совет управляющих
The Broadcasting Link
Списки радио и телевидения Мексики Фреда Канту
Чака Shortwave Links
Citizen Elliott (Ким из VOA) Эндрю Эллиотт)
Тайный Радио Часы
Боб Новости, советы и информация о DX от Colyard
DXеры Арни Коро Безлимитный
CRI / коротковолновый
Ариэль Домашняя страница Crocco
Текущие информационные ресурсы
Дэрилс Коротковолновое соединение
Дэйва Радиоприемник Стр.
Доктор.Мировое радио Куби Стр.
DX Дхарма
DXer
DXers Позвонив по телефону
DXing.com
DXing.info
DXing из Вермонта
DXlinks.com
DX Сигнал
DX QSL Net Propagation
Зона DX
Earl’s Мир — Radio Stuff
Earthview / Земной шар и Moon Viewer
Eldorado для Лос-Анджелеса DXers
Electronic DX Press — Австралия
Европейский вещательный союз
Федеральная комиссия по связи / ВЧ станции
Phil Домашняя страница Finkle
Бесплатный перевод
Страница спутников и радио G4LOE — Великобритания
Ham Radio Online
Счастливый Коротковолновое радио Surfer Страница
Hard-Core-DX
Гленн Мир радио Хаузера / альтернатива
Гарри Коротковолновое радио Хелмса
Джим Радио и радиовещание Хокинса
HFRadio.орг (ссылки) / прогнозы распространения
высокий Комитет по координации частот
Хьюстон Бериан Страница
Мониторинг IBB
ILG Radio
Международный Радиовещатели на коротковолновом радио
Международное радио Отчет (веб-страница CKUT)
Интервальный сигнал Библиотека
Коллекция интервальных сигналов
Inwit Ресурсы для прослушивания коротковолнового радио
дюймов в секунду Службы распространения информации
Иркутск DX Circle
George Jacobs and Associates, Inc.
Ява Радио (приемники с веб-управлением)
Джонатана QSL Card Page
КА2ЭМЗ
KA3NRX Коротковолновые ссылки
Кэти Коротковолновая страница
ANARC SWL Net Дэйва Кирби (с CyberShortwave ссылки)
LA DX
Marie Lamb’s Cumbre DX ( радиопрограммы)
Домашняя страница Билла Макфаддена
Медиа Сетевой блог
Майка Radio World (ссылки)
N2JEU’s Коротковолновые приемники с веб-управлением
Национальный Ассоциация коротковолновых вещателей
Национальный Управление электросвязи и информации / частота диаграмма
Север Американская ассоциация вещателей
NTIA Office of Spectrum Управление
NW7US Оптимальные рабочие частоты
Официальный U.S. время
Offshore Радио Гид — Германия
Онлайн Бортжурнал DX — UK
Вкл. the Shortwaves
Patepluma
Post Info
Public Radio Fan
QIP — Трансляция группа
QSL Коллекция — Австрия
QTH.net группы
Радио 510 Международные
Радиолюбители Канады
RadioDX.com
Радио Энтузиаст
RadioIntel.com
Радио Нидерланды Real Radio
Radio-Portal.org
Радио Швеция MediaScan / Швеция вызывает DXers
Радио, Как это было раньше
RCI Комитет действий
рек.радио. коротковолновый
Сохранить Всемирная служба BBC
Сохранить VOA (неофициальная страница сотрудников)
Martin Schoch Shortwave Page
Коротковолновый
Коротковолновый DXing — Индия
Коротковолновое радио DXing — Новая Зеландия
Shortwave Espionage
Коротковолновый История в сети
ShortWaveListener Сейчас (Швеция)
Коротковолновый Прослушивание — Аргентина
А Руководство для слушателей коротковолнового радио
Shortwaveorama
Коротковолновый.org.uk
Shortwave Planet
Shortwave Programs рассылка список на Topica (электронная почта форума)
Коротковолновый Радиоинформация (новости на коротких волнах)
Коротковолновый Отчет
Коротковолновый Хижина
Сириус Спутниковое радио
Программное обеспечение для коротковолновых слушателей
Юг Американская коротковолновая ассоциация
SpaceWeather.com
SPEEDX — Боба Страница SWL / DX (ссылки)
Шпион Numbers.com
Солнечные часы (карта серых линий из мирового часового пояса)
SWL QSL Card Museum
Том Sundstrom / TRS Consultants
Музей QSL-карт SWL
21 МГц
Часовые пояса мира (циферблат)
Том и Дэррил
(радио сайт программы)
Списки Topica
телевизор и Radio World
U.С. Военно-морская обсерватория
VE3SRE Домашняя страница любительских и коротковолновых каналов
Марк Велдуис
Виртуальная QSL-коллекция — Финляндия
Yahoo! группы коротковолнового радио
Worldtime
Worldwide DX Club Weekly Top News — Germany
WPE9GIZ DX Radio
WWV / WWVH (веб-страница NIST)
XM Satellite Radio
.

Shortwave.am — Расписание коротковолнового радио

Расписания: A20
Станция Любой главный AF Station1AFMSOG MARS3AC Радио Monaco3BB Маврикий Radio3DP Сува Radio3SD Пекин Meteo Fax3VT Тунис Radio3VW La Goulette Radio4KZ Innisfail4OB Бар Radio4XZ израильский флот Haifa6WW Дакар STANAG7TA Алджер Radio7TO Оран Radio9KK Кувейт Radio9VF Kyodo News Agcy Fax9VF209 Meteo Fax9YL North Post RadioA3A Нукуалофа RadioABC WantokAberdeen Coastguard WxAbidjan RadioAdelaide RadioAdventist Мир RadioAdygeyskoye RadioAgadir RadioAgana Гуам HFDL (ID16) AIR AhmedabadAIR AizawlAIR BhopalAIR ChennaiAIR DelhiAIR Дели FM GoldAIR DIGITALAIR GangtokAIR HyderabadAIR JaipurAIR JeyporeAIR LehAIR Северо-EastAIR SrinagarAIR ThiruvananthapuramAIR Vividh BharatiAir рожок канал markerAktyubinskAero AmbarcikAl Мухаррак HFDL (ID15) Alameda Bible Fellowsh.Albrook HFDL (ID11) Alcarav? Н RadioAlgiers RadioAll Индия Радио DIGITALAll Индия Радио GOSAlmaty AeroALS162 Время SignalsAmderma AeroAmhara государственный RadioAnnaba RadioAntanan.Volmet x25, x50Antena DXAnti-курдский TapeAQP Пакистан NavyArkhangelsk AeroArmenian Военный NetArmenian Национальный RadioAshgabat AeroAstana AeroAstrakhanAero SerioshkaAuckland HFDL (ID5) Окленд RadioAuckland VOLMET x20 , x50Australia VOLMET x00,30BAF Пекин Meteo FaxBahia Филдс RadioBaku Aero SardinaBangkok Meterolog.RadioBangkok VOLMET x10, x40Bangladesh BetarBarrow HFDL (ID9) BBCBBC DIGITALBDF2 Shanghai FaxBeibu Bay RadioBeijing VOLMET x15, x45Belfast побережье GuardBen Туи RadioBergen KringkasterBest Радио KahuziBhutan BSBible VoiceBible Голос Dardasha-7Bilbao RadioBirinchi RadioBisan Мартис x00, x30Bisan Martis x15, x45Blues Radio Int.БНР HorizontBodo RadioBoeing SeattleBPC Время SignalBPL Время SignalBPM XianBrazzaville RadioBrisbane RadioBrother StairBSKSABSKSA 1BSKSA 2BSKSA Аль-Azm RadioBSKSA Святой QuranBSKSA RiadBucuresti AeroBulgarian Национальный RC? Rdoba VOLMET x25, x35Ca Мау RadioCairns RadioCan Тхо RadioCanarias HFDL (ID17) Canterbury Mountain R.Casablanca RadioCayenne RadioCBA Антофагоста RadioCBF Juan Fernandez R.CBM Magallanes FaxCBM Magallanes RadioCBN Wollaston RadioCBP Пуэрто-Монт RadioCBT Talcahuano RadioCBV ВальпараисоCBV Вальпараисо Мет факсCBV Вальпараисо RadioCBX Bahia Felix RadioCe.Гора Северного острова Центральное бюро погоды Rozhlas PlusCFH Halifax STANAGCFRX Торонто, CFRB 1010CFVP Калгари Смешные AMChannel 292Channel Маркер ACHannel Маркер CChannel Маркер DChannel Маркер FChannel Маркер KChannel Маркер LChannel Маркер MChannel Маркер PChannel Маркер RChannel Маркер SChannel Маркер TChannel Маркер VChannel Маркер WCharleston Радио Int.Chelyabinsk Aero BrazkaChennai RadioChina Huayi BCChina Национальный RadioChina Национальный Радио 1 Национальное радио Китая 11 Национальное радио Китая 13 Национальное радио Китая 17 Национальное радио Китая 5 Национальное радио Китая 6 Национальное радио Китая 8 Радио Китая Инт.Китайский JammerChristmas CarolsCHU ОттаваCLT Гавана RadioCMI Голос дикой природыCNR 17 (дни 1-15) CNR 17 (дни 16-1) CNR 2 China Business R.CNR1 DIGITALCNR1 Jammer / FiredrakeCOCESNA Cenamer ControlCODAR SweeperColombo RadioConstanta Ne Radioz RadioCoru? WxCROSS Jobourg Radio WxCROSS La Garde Radio WxCROSS Мартиника WxCROSSRU La R? UnionCTA NATO STANAGCuban Babbler NumbersCuban Spy NumbersCWC30 La Paloma RadioCWC34 Punta del EsteCWC36 Rio Branco RadioCWC39 Montevideo RadioCyprus RadioDa Nang RadioDDa Nang RadioDDA WelatDeutsche WelleDhaka RadioDHJ58 Marine STANAGDHM91 ВВС ГерманииDHO38 ВМС ГерманииDimtse Radio ErenaDoha RadioDr.Джино ScottDushanbe AeroDWD 1 Пиннеберг RTTYDWD 2 Пиннеберг RTTYDWD PinnebergDWD Пиннеберг Met FaxDWD Polarstern Факс / RTTYDZS4 Манила RadioE Библия FellowshipE06 Русского Spy NumbersE11 Польского Spy NumbersE17z Spy NumbersE25 Египет Spy NumbersE5R Раротонг RadioEAC Chipiona RadioEAO Palma RadioEBA ВМС Мадрид STANAGEcho Надежда VOHEcho из UnificationEFR TeleswitchEjercito дель AireElista Aero TriolELWA RadioEmisora ​​Pio XIIEnd Times Coming RadioEvang.Forest Moor ALEFrecuencia al D? A С острова МузыкиFu Hsing Bc.Sta.FUE Брест STANAGFUF Мартиника STANAGFUG La Regine STANAGFUJ Noum? A STANAGFUM Tahiti StanagFUO Toulon STANAGUX Russian union SpanGuan NAG0 Радио STAGFUV Radio? BGander Radio CGander Radio FGander Volmet x20, x50Gaweylon Тибетское радиоGladstone RadioGQD AnthornGuangzhou Volmet x00,30GYA Northwood Meteo FaxHai Phong Radio XVGHaikou Radio (x20) Hat Yai HFDL (ID6) HCJB R.Акбар MufrihaHCJB Голос AndesHIT AMHLA TaedokHLC Инчхон RadioHLE Чеджу RadioHLF Сеул RadioHLG Сеул RadioHLJ Сеул RadioHLK Gangneung RadioHLL Сеул Meteo FaxHLL Сеул Meteo x00-x05HLL Сеул Meteo x05-x12HLL Сеул Meteo x12-x20HLL Сеул Meteo x20-x30HLN Gunsan RadioHLO Сеул RadioHLW Сеул RadioHMA Пхеньяне MeteoHo Chi Minh City R.XVSHobart Radio Int.Hon Gai RadioHongkong Volmet x15, x45Honolulu Volmet x25, x55HSW64 Bangkok Meteo FaxHue RadioHumber Coastguard WxHWU Французский флотHZH Jiddah RadioIAP Andenes Radar 27usIAP JuliusIBruh RadarRadRuR 27usIAP SauraSedaye ZindagiIBRA RadioIBRA Radio SamaIceland Coast GuardIDN Ital.Navy STANAGIDR Ny RomaIDR Ny Roma STANAGIDR Ny RomaIDR Ny Roma STANAGIran InternationalIRIB Al-Quds TVIRIB Голос IRIranIRiT Weather RadioIrkutsk Volmet x25, x55IRRS MilanoIsewan MartiscuJiSaFX, JISCAI Radio x15 Itoman Marine R.JFG Shizuokaken FisheryJFX Kagoshima FisheryJG2XA Propag.StudiesJJC Kyodo News Agcy FaxJJT88 Jap.Self DefenseJJY (ID x15, x45) JMH Japan Meteo FaxJohannesburg HFDL (ID8) JAGCHUMartinxMilstanisx VOLMET x15, x45Kazan AeroKazan Aero Melodia DwaKBS HanminjokKBS Мир RadioKCB53 NWS BarrowKCBS PyongyangKCCI Де-Мойн, IAKCI94 NWS NomeKCI95 NWS Cold BayKCI98 NWS King SalmonKDG58 NWS AnnetteKeflavik RadioKeflavik Радио BKeflavik Радио CKFS Пойнт-Рейес, CAKGON Портленд, ORKhartoum RadioKien Жанг RadioKinshasa RadioKLDE El Dorado, TXKNLS Новая жизнь СтанцияКолката RadioKolkata VOLMET x05, x35Kotlas AeroKOVR-TV Сакраменто, CAKPH Пойнт-Рейес, CAKrasnodar Aero TyurikKrasnoyarsk HFDL (ID14) KTCL Денвер, COKTWR DIGITALKTWR Trans World RadioKurushimaMartis x00, x30KurushimaMartis x15, x45KVM70 Факс HonoluluKVOH Голос HopeKWL38 NWS KodiakL2C Буэнос-Айрес RadioL2T Мар-дель-Плата RadioL2W Comodoro RivadaviaLa Роза де TokioLa Вос де ла SelvaLa Вос дель PuebloLao Национальный RadioLas Palmas RadioLaser Горячие HitsLBA NorwayMil STANAGLima RadioLOL Buenos AiresLRA36 RN ArcangelLVD La Voix де DjiboutiLyngby RadioLZW Варна RadioMacedonian RadioMadrid RadioMagadan RadioMagyar Радио 4Maikop Aero Atlantida3Makhachkala Aero RidanMalin Head WxMalta RadioManara Radio Int.Манила RadioMauritius RadioMedi 1Melbourne RadioMighty KBCMinVody Aero ShporaMinVody Aero UbezhischeMission.FriedensstimmeMKG ForestMoor STANAGMogadishu RadioMolokai HFDL (ID2) Монгкай Радио XVMMongolian Радио 1Mongolian Радио 3Moscow AeroMosdok Aero AssistentMRCC PapeeteMSF Время от NPLMumbai RadioMumbai VOLMET x25, x55MWV Африканских Путей R.MWV La Вос AlegreMWV Новую Жизнь StationMWV Radio FedaMWV The Light of LifeMWV World Christian Bc.Myanma RadioMyanma Radio (BBC) Myanma Radio (NHK) Myanma Radio (VoA) NAA Военно-морской флот США CutlerNadi RadioNadym AeroNagoya Martis x00, x30Nagoya Martis x15, x45Naha Radio CWPNatan Aero Tosno.R. of Saharan ADRNational Radio КамбоджаНациональное единство Bc.Sta.NATO Lisboa STANAGNAU ВМС США RTTYNAU ВМС США STANAGNBC БугенвильNBC Восточная Нью-БританияNBC Порт-МорсбиNBC Сандаун Западный СепикНДжамена RadioNemzetis? Gi R? Di? Нидерланды Coastgd ANew York Radio CAR-BНью-Йорк Радио EN Нью-Йорк Радио LDOCNha Trang Radio XVNNHK Radio JapanNiamey RadioNippon no KazeNLK ВМС США Джим КрикNMC Факс Pt Reyes CANMC NAVTEX Pt Reyes CANMC USCG Point ReyesNMF Факс Бостон MANMF NAVTEX Бостон Военно-морской флот США MANMG Факс USNMC New Orleans ALENMO NAVTEX ГонолулуNMO USCG Гонолулу Шумоглушитель NOJ Факс Kodiak NOJ USCG Kodiak Северная Корея Reform R.Northland Radio ZMh392Nouakchott RadioNova R? Dio Rel? Gio, RioNovosib. RTTYNSS ВМС STANAGNPM ВМС Aero KatyushaNovosibir VOLMET x10,40Novosibirsk AeroNPG США US NavyNRV НАВТЕКС GuamNRV USCG GuamNSS США ВМС США RTTY / STANAGNSY SicilyNukus AeroNWC США / австралийский NavyOceansseglingsklubbenOdessa RadioOK0EPB PendulumOkhotsk RadioOkinawa Рыболовное RadioOlimpia RadioOmsk Aero Aero KapelOmsk KeeplOrenburg AeroOromia Медиа NetworkOromia Национальный MediaOsaka Харбор x20-x30Osaka Harbor x30-x40Osaka Martis x00, x30Osaka Martis x15, x45OSU Oostende RadioOXJ T? rshavn RadioOYR Aasiaat RadioP50 Belawan Radio MetP5O Индонезийский NavyPAB Radio AfricaPanAmerican Broadc.
.

Что такое радиоволны? | Живая наука

Радиоволны — это тип электромагнитного излучения, наиболее известный своим использованием в коммуникационных технологиях, таких как телевидение, мобильные телефоны и радио. Эти устройства принимают радиоволны и преобразуют их в механические колебания динамика для создания звуковых волн.

Радиочастотный спектр — это относительно небольшая часть электромагнитного (ЭМ) спектра. Согласно данным Университета Рочестера, электромагнитный спектр обычно делится на семь областей в порядке уменьшения длины волны и увеличения энергии и частоты.Обычные обозначения — это радиоволны, микроволны, инфракрасный (ИК), видимый свет, ультрафиолет (УФ), рентгеновские лучи и гамма-лучи.

Радиоволны имеют самые длинные длины волн в электромагнитном спектре, по данным НАСА, от 0,04 дюйма (1 миллиметр) до более 62 миль (100 километров). У них также самые низкие частоты, от 3000 циклов в секунду, или 3 килогерца, до примерно 300 миллиардов герц, или 300 гигагерц.

Радиоспектр — ограниченный ресурс, и его часто сравнивают с сельскохозяйственными угодьями.По данным Британской радиовещательной корпорации (BBC), точно так же, как фермеры должны организовать свою землю для получения наилучшего урожая с точки зрения количества и разнообразия, радиочастотный спектр должен быть разделен между пользователями наиболее эффективным образом. В США Национальное управление по телекоммуникациям и информации Министерства торговли США управляет распределением частот в радиочастотном спектре.

Discovery

Шотландский физик Джеймс Клерк Максвелл, который разработал единую теорию электромагнетизма в 1870-х годах, предсказал существование радиоволн, согласно данным Национальной библиотеки Шотландии.В 1886 году немецкий физик Генрих Герц применил теории Максвелла к производству и приему радиоволн. Герц использовал простые самодельные инструменты, включая индукционную катушку и лейденскую банку (ранний тип конденсатора, состоящий из стеклянной банки со слоями фольги внутри и снаружи) для создания электромагнитных волн. Герц стал первым человеком, который передавал и принимал контролируемые радиоволны. Единица частоты электромагнитной волны — один цикл в секунду — названа в его честь герцем, согласно Американской ассоциации развития науки.

Полосы радиоволн

Национальное управление по телекоммуникациям и информации обычно делит радиочастотный спектр на девять диапазонов:

.tg {border-collapse: collapse; border-spacing: 0; border-color: #ccc;} .tg td {font-family: Arial, sans-serif; font-size: 14px; padding: 10px 5px; border-style: solid; border-width: 0px; overflow: hidden; word-break: normal; border-color: # ccc; color: # 333; background-color: #fff;} .tg th {font-family: Arial, sans-serif; font-size: 14px; font-weight: normal; padding: 10px 5px; border-style: solid; ширина границы: 0 пикселей; переполнение: скрыто; разрыв слова: нормальный; цвет границы: #ccc; цвет: # 333; цвет фона: # f0f0f0;}.tg .tg-mcqj {font-weight: bold; border-color: # 000000; text-align: left; vertical-align: top} .tg .tg-73oq {border-color: # 000000; text-align: left ; vertical-align: top}

Полоса Диапазон частот Диапазон длин волн
Чрезвычайно низкая частота (ELF) <3 кГц> 100 км
Очень низкая частота (VLF) от 3 до 30 кГц от 10 до 100 км
Низкая частота (LF) от 30 до 300 кГц от 1 м до 10 км
Средняя частота (MF) от 300 кГц до 3 МГц от 100 м до 1 км
Высокая частота (HF) 3–30 МГц 10–100 м
Очень высокая частота (VHF) 30–300 МГц 1–10 м
Ultra Высокая частота (УВЧ) От 300 МГц до 3 ГГц От 10 см до 1 м
Сверхвысокая частота (СВЧ) От 3 до 30 ГГц от 1 до 1 см
Крайне высокая частота (КВЧ ) 30 к 300 ГГц от 1 мм до 1 см

Низкие и средние частоты

Радиоволны КНЧ, самые низкие из всех радиочастот, имеют большой радиус действия и полезны при проникновении в воду и скалы для связи с подводными лодками, а также внутри шахт и пещер.По данным Stanford VLF Group, самым мощным естественным источником волн СНЧ / ОНЧ являются молнии. Согласно Phys.org, волны, создаваемые ударами молний, ​​могут отражаться от Земли к ионосфере (атмосферный слой с высокой концентрацией ионов и свободных электронов). Эти молнии могут искажать важные радиосигналы, идущие к спутникам.

LF и MF радиодиапазоны включают морское и авиационное радио, а также коммерческое радио AM (амплитудная модуляция), согласно RF Page.Согласно данным How Stuff Works, диапазоны радиочастот AM находятся в диапазоне от 535 килогерц до 1,7 мегагерц. AM-радио имеет большой радиус действия, особенно ночью, когда ионосфера лучше преломляет волны обратно на землю, но подвержена помехам, влияющим на качество звука. Когда сигнал частично блокируется, например, зданием с металлическими стенами, таким как небоскреб, громкость звука соответственно уменьшается.

Более высокие частоты

диапазоны HF, VHF и UHF включают FM-радио, звуковое радиовещание, общественное радио, мобильные телефоны и GPS (глобальная система определения местоположения).Эти полосы обычно используют «частотную модуляцию» (FM) для кодирования или передачи аудиосигнала или сигнала данных на несущую волну. При частотной модуляции амплитуда (максимальная степень) сигнала остается постоянной, в то время как частота изменяется выше или ниже со скоростью и величиной, соответствующими звуковому сигналу или сигналу данных.

FM дает лучшее качество сигнала, чем AM, поскольку факторы окружающей среды не влияют на частоту так, как они влияют на амплитуду, и приемник игнорирует изменения амплитуды, пока сигнал остается выше минимального порога.Согласно данным How Stuff Works, частоты FM-радио находятся в диапазоне от 88 до 108 мегагерц.

Коротковолновое радио

Коротковолновое радио использует частоты в диапазоне HF, примерно от 1,7 мегагерц до 30 мегагерц, по данным Национальной ассоциации коротковолновых радиовещателей (NASB). В этом диапазоне коротковолновый спектр делится на несколько сегментов, некоторые из которых предназначены для обычных радиовещательных станций, таких как «Голос Америки», British Broadcasting Corp.и Голос России. По данным NASB, по всему миру существуют сотни коротковолновых станций. Коротковолновые станции можно слышать на расстоянии тысяч миль, потому что сигналы отражаются от ионосферы и отражаются на сотни или тысячи миль от точки своего происхождения.

Самые высокие частоты

СВЧ и КВЧ представляют самые высокие частоты в радиодиапазоне и иногда считаются частью микроволнового диапазона. Молекулы в воздухе имеют тенденцию поглощать эти частоты, что ограничивает их диапазон и область применения.Однако их короткие длины волн позволяют направлять сигналы узкими лучами параболическими тарелочными антеннами (спутниковыми тарелочными антеннами). Это позволяет осуществлять связь с высокой пропускной способностью на короткие расстояния между фиксированными точками.

SHF, на который воздух влияет меньше, чем на EHF, используется для приложений ближнего действия, таких как Wi-Fi, Bluetooth и беспроводной USB (универсальная последовательная шина). Согласно RF Page, СВЧ могут работать только в зоне прямой видимости, поскольку волны имеют тенденцию отражаться от таких объектов, как автомобили, лодки и самолеты.А поскольку волны отражаются от объектов, СВЧ также можно использовать для радаров.

Астрономические источники

Космическое пространство изобилует источниками радиоволн: планеты, звезды, газовые и пылевые облака, галактики, пульсары и даже черные дыры. Изучая их, астрономы могут узнать о движении и химическом составе этих космических источников, а также о процессах, вызывающих эти выбросы.

Радиотелескоп «видит» небо совсем иначе, чем оно выглядит в видимом свете.Вместо того, чтобы видеть точечные звезды, радиотелескоп улавливает далекие пульсары, области звездообразования и остатки сверхновых. Радиотелескопы также могут обнаруживать квазары, что является сокращением от квазизвездного радиоисточника. Квазар — это невероятно яркое галактическое ядро, питаемое сверхмассивной черной дырой. Квазары излучают энергию в широком спектре электромагнитных волн, но название происходит от того факта, что первые идентифицированные квазары излучают в основном радиоэнергию. Квазары очень энергичны; некоторые излучают в 1000 раз больше энергии, чем весь Млечный Путь.

По данным Венского университета, радиоастрономы часто объединяют несколько меньших телескопов или приемных тарелок в массив, чтобы получить более четкое радиоизображение или более высокое разрешение. Например, радиотелескоп с очень большой решеткой (VLA) в Нью-Мексико состоит из 27 антенн, расположенных в виде огромной Y-образной диаграммы, имеющей 22 мили (36 километров) в поперечнике.

Дополнительные ресурсы:

Эта статья была обновлена ​​27 февраля 2019 г. участником Live Science Трейси Педерсен.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
